Вариатор цепной ВЦ3Б пластинчатый в Санкт-Петербурге (Редукторы)

11РАХ (PAX),11PA (РА) -с редукт. приставкой на выходе; 13BR (ВR) -на входе; типоразмеры:160-360. Цена указана «ОТ»… меняется в зависимости от исполнения.

Все цены указаны «ОТ»…и меняются в зависимости от вариантов исполнения вариаторов или редукторов.

Вариатор типа ВЦ3Б ( ВЦ3А ) предназначен для плавного, бесступенчатого изменения частоты вращения и крутящих моментов в машинах и механизмах различного назначения. Вариаторы поставляются либо без редукторных приставок на входе и выходе — 101, либо с одноступенчатой редукторной приставкой на входе-131 для снижения частоты вращения выходного вала и увеличения крутящего момента. По способу управления различают: с ручным управлением — 0 или с дистанционным -7.Варианты сборки (расположение валов и ручки управления) различные (от 0 до 9).
Индивидуальный подход к каждому заказчику вариаторов типа ВЦ, либо немецких.
Для ускорения получения ответа на запрос по вариаторам ВЦ либо производства Германии, заявку лучше направлять на указанную эл. почту с обязательным вложением реквизитов заказчика. При необходимости вместе с КП (в котором будут указаны: цена, срок и условия отгрузки) предоставляется описание предлагаемого оборудования.

Гарантийный срок составляет 12 месяцев со дня продажи вариатора.
Также, в наличии на складе вариаторные цепи для различных типоразмеров и диапазонов регулирования.
Вариатор цепной ВЦ1А0, ВЦ1А1, ВЦ1А2, ВЦ1Б, ВЦ1Н, ВЦ2А, ВЦ2Б, ВЦ3А, ВЦ3Б, ВЦ3Н, ВЦ4А, ВЦ5А ВЦ3Н1.101.78,*ВЦ3Н1-101-78, ВЦ1Н1-101-08, ВЦ1Н1. 101.08, ВЦ3Н0.101.78, ВЦ3Н2.101.78, ВЦ1Н1, ВЦ1Н0, ВЦ1Н2, ВЦ1Б0, ВЦ1Б1, ВЦ1Б2, ВЦ4А2, ВЦ4Б1, ВЦ1А1, ВЦ2А2, ВЦ5Б1, ВЦ5А1, ВЦ2Б1, ВЦ2А1, ВЦ2А0, ВЦ2А2, ВЦ2Б2, ВЦ2Б0, ВЦ3А1, ВЦ3А0, ВЦ3А2, 11PAX, 11PA, 13BR, 14P, 14Р, 11P, 11Р, 12PAX, 12РАХ, 13APA, 13АРА Пример обозначения вариаторов типа ВЦ…А, ВЦ…Б, ВЦ…Н при заказе:
ВЦ1Н0 – 1 3 1 – 0 1 – 2 … У3
ВЦ – тип (с пластинчатой цепью)
1 — Размер в мм, характеризующий межосевое расстояние

(1-160мм, 2-190мм, 3-250мм, 4-300мм, 5-360мм, 6-425мм)

Н — модификация вариатора 0 — Диапазон регулирования

(0-диапазон 3,13; 1-диапазон 4,0; 2-диапазон 6,3)

1 — тип редуктора на выходе

(1 — отсутствует, 2 — одноступенчатый, 3 — двухступенчатый, 4 — трехступенчатый)

3 — тип редуктора на входе

(0 -отсутствует, 3 — одноступенчатый,1 — одноступенчатый с двигателем. )

1 — расположение корпуса горизонтальное
0 — способ управления

(0 – ручное, 7 — дистанционное)

1 — вариант сборки
2 — Частота вращения входного вала, об./мин.

(синхронная 1-750, 2-1000, 3-1500)

У3- вид климатического исполнения ГОСТ 15150-69 и категория размещения
Вариаторы немецкого производства типов 11Р (11P), 11R, 13BR ( 13ВR), 14P ( 14Р), 11РАХ (11PAX), 11PA( 11РА) горизонтального (аналоги отечественным ВЦ) и вертикального исполнения предназначены для плавного, бесступенчатого изменения частоты вращения и крутящих моментов в машинах и механизмах различного назначения. По согласованию с заказчиком вариаторы могут поставляться в комплекте с электродвигателем, редукторной приставкой на входе (13BR (ВR) ) или на выходе (11РАХ (PAX), 11PA (РА) ), с ручным или дистанционным управлением. Варианты сборки (расположение валов и ручки управления) и диапазоны регулирования (3; 4,5; 6) различные.
При невозможности поставки вариатора типа ВЦ (1, 2, 3, 4, 5), предлагаем в качестве аналога вариаторы производства Германии соответствующего типоразмера (160, 190, 248, 304, 360) и наоборот.
Индивидуальный подход к каждому заказчику вариаторов типа ВЦ, либо немецких. Для ускорения получения ответа на запрос по вариаторам ВЦ либо производства Германии, заявку лучше направлять на указанную эл. почту с обязательным вложением реквизитов заказчика. При необходимости вместе с КП (в котором будут указаны: цена, срок и условия отгрузки) предоставляется описание предлагаемого оборудования. Гарантийный срок составляет 12 месяцев со дня продажи вариатора. Также, обычно в наличии на складе вариаторные цепи для вариаторов различных типов, типоразмеров и диапазонов регулирования.
Пример обозначения вариатора при заказе:
11PAX01-248х3х50

1 — способ крепления вариатора– на полу на лапах;
1 — вариант крепления электродвигателя

( 1-без электродвигателя;

2-с эл. двиг. и поворотным механизмом;

3-с эл. двигателем)

PAX — тип исполнения

( PAX — горизонтальное с трехступенчатой редукторной приставкой на выходе;

PA — горизонтальное с двухступенчатой редукторной приставкой на выходе;

BR — вертикальное с одноступенчатой редукторной приставкой на входе)
0 — расположение входного и выходного валов
1 — способ управления
248 — типоразмер (межосевое расстояние, мм)
3 — диапазон регулирования
50 — передаточное число редукторной приставки
Все цены указаны «ОТ»… и меняются в зависимости от вариантов исполнения вариаторов или редукторов.

Предлагаем к поставке из наличия на складе и под заказ: червячные редукторы,
цилиндрические редукторы всех типов,
мотор-редукторы планетарные 3МП (ЗМП),МПО, МР;
мотор-редукторы червячные;
цилиндрические соосные мотор-редукторы МЦ2С;
мотор-редукторы Bauer;
вариаторы цепные пластинчатые ВЦ и немецкие;
цепи приводные;
цепи вариаторные;
цепи грузовые;
цепи тяговые.
Подшипники всех типов из наличия и под заказ.
www.anbprivod.com, spb@anbprivod.com , (812) 952-50-62

Вариатор цепной, вариатор ВЦ, вариатор ВЦ1А, вариатор ВЦ1Н , вариатор ВЦ2А, вариатор ВЦ1Б, вариатор ВЦ1Б, вариатор ВЦ3А, вариатор ВЦ3Б, вариатор ВЦ3Н , вариатор ВЦ4А, вариатор вц4б , вариатор вц5А , вариатор ВЦ5Б , вариатор 11Р, вариатор 11R , вариатор АР , вариатор 11АР , вариатор АРА , вариатор BR , вариатор ВR , вариатор 11BR , вариатор РАХ , вариатор PAX , вариатор АРАХ, вариатор APAX, вариатор 11АРАХ, вариатор 13АРАХ, вариатор 11APAX, вариатор 13APAX, вариатор 13ВR, вариатор 13BR, вариатор 11РА, вариатор 11PA, вариатор 14АР, вариатор 14AP, вариатор 12РАХ, вариатор 12PAX, вариатор 13АРА, вариатор 13APA, вариатор 13АР, вариатор 13 AP, вариатор 20В, варитор 2ОВ, вариатор 2OB, вариатор 20B, вариатор ВЦ1НМ1, вариатор ВЦ1НМ2, вариатор 40А, вариатор 4ОА, вариатор немецкий, цепной вариатор, вариатор ВЦ1А0, вариатор ВЦ1Б0, вариатор ВЦ1Н0, вариатор ВЦ1НО, вариатор ВЦ3А0, вариатор ВЦ3Б0, вариатор ВЦ3Н0, вариатор ВЦ2АО, вариатор ВЦ2БО, вариатор ВЦ1А1, вариатор ВЦ1Б1, вариатор ВЦ1Н1,вариатор ВЦ1А2, вариатор ВЦ1Б2, вариатор ВЦ1Н2, вариатор ВЦ2А1, вариатор ВЦ2Б1, вариатор ВЦ2А2, вариатор ВЦ2Б2, вариатор ВЦ3А0, вариатор ВЦ3Б0, вариатор ВЦ3Н0, вариатор ВЦ3НО, вариатор ВЦ3АО, вариатор ВЦ3БО, вариатор ВЦ3А1, вариатор ВЦ3Б1, вариатор ВЦ3Н1, вариатор ВЦ3А2, вариатор ВЦ3Б2, вариатор ВЦ3Н2, вариатор ВЦ4А0, вариатор ВЦ4Б0, вариатор ВЦ4АО, вариатор ВЦ4БО, вариатор ВЦ4А1, вариатор ВЦ4Б1, вариатор ВЦ4А2, вариатор ВЦ4Б2, вариатор ВЦ5А0, вариатор ВЦ5Б0, вариатор ВЦ5АО, вариатор ВЦ5БО, вариатор ВЦ5А1, вариатор ВЦ5Б1, вариатор ВЦ5А2, вариатор ВЦ5Б2, вариатор ВЦ6А0, вариатор ВЦ6Б0, вариатор ВЦ6АО, вариатор ВЦ6БО, вариатор ВЦ6А1, вариатор ВЦ6Б1, вариатор ВЦ6А2, вариатор ВЦ6Б2

ЦЕПНОЙ ВАРИАТОР.

Патент № RU 2439399 МПК F16H9/10 | Биржа патентов

Реферат

Изобретение относится к машиностроению и может использоваться в трансмиссии транспортных средств, а также в механизмах, где требуется бесступенчатое изменение оборотов и крутящего момента. Цепной вариатор содержит ступицу (1), на которой установлены звездочки (2) с эксцентрично расположенными осями (3). Звездочки установлены радиально непосредственно на ступицу. Крутящий момент со ступицы или на ступицу передается цепью посредством звездочек. Способ фиксации звездочек в нужном положении может быть различным как фрикционным, гидравлическим, электрическим и т.д. При повороте звездочек вокруг эксцентрической оси изменяется расстояние цепи от оси ступицы, соответственно происходит изменение плеча приложения силы. Изменяя положения звездочек можно изменять крутящий момент и соответственно передаточное отношение. Изобретение позволяет повысить долговечность и надежность, увеличить ресурс передачи. 8 ил.

Формула изобретения

Цепной вариатор, содержащий ступицу, на которой устанавливаются звездочки для приводной цепи, отличающийся тем, что звездочки установлены радиально непосредственно на ступицу и звездочки имеют эксцентрично расположенные оси.

Описание

Изобретение относится к машиностроению и может использоваться в трансмиссии транспортных средств, а также в механизмах, где требуется бесступенчатое изменение оборотов и крутящего момента.

Известны клиноременной вариатор. Источник «Википедия» свободная энциклопедия сайт ru.wikipedia.org/wiki/Вариатор. Клиноременной вариатор состоит из нескольких (как правило, одной-двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали каждая свою конструкцию клиноременного вариатора, так на Audi в трансмиссии Multitronic вместо ремня применяют цепь, a Honda ставит набранный из металлических пластин ремень, но принцип от этого не меняется.

Тороидный вариатор, который состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски. И поскольку все усилие сосредоточено в пятне контакта, то для поворота роликов должны использоваться особые устройства, способные преодолевать силу прижатия ролика к диску.

Лобовой вариатор, где к плоскому маховику двигателя прижимался диск, перемещающийся от центра к краю.

oasis-open.org/tables/exchange/1.0″ xmlns:ns3=»http://www.w3.org/1998/Math/MathML3″ com:pnumber=»5″>Так, очевидно, что самыми конструктивно слабыми местами существующих сегодня автомобильных вариаторов являются: для клиноременного эти самые ремни, а для тороидного — пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому здесь применяются специальные высокотехнологичные материалы, что делает надежность вариаторов достаточно высокой, близкой к надежности гидромеханических «автоматов», но все же из-за нагрузок на ремень или пятно контакта вариаторы пока не могут «тянуть грузы», а также работать с двигателями большой мощности. На сегодняшний день рекордом для клиноременного вариатора оказывается 220 л.с. и 300 Нм, которые развивает V-образный 6-пилиндровый мотор Audi A6, «воспринятый» трансмиссией Multitronic, а для тороидного — «переваренный» Extroid (3-литровый двигатель Nissan Gloria и Cedric), развивающий 240 л.с. и 310 Нм.

0″ xmlns:ns3=»http://www.w3.org/1998/Math/MathML3″ com:pnumber=»6″>Задачей предлагаемого изобретения является повышение долговечности и надежности, увеличение ресурса, передача высокого крутящего момента бесступенчатой трансмиссии.

Решение данной задачи достигается тем, что бесступенчатая трансмиссия, содержащая ступицу, на которую по радиусу устанавливаются звездочки с эксцентрично расположенными осями, крутящий момент со ступицы или на ступицу передается цепью посредством звездочек, с эксцентрично расположенными осями закрепленных по радиусу ступицы, способ фиксации звездочек в нужном положении может быть различным как фрикционным, гидравлическим, электрическим и т.д.

Предлагаемое изобретение иллюстрируется фиг.1-8. На фиг.1 — ступица, на фиг. 2 — звездочка, на фиг.3 — ступица с установленными звездочками, на фиг.4 — положение звездочек с наиболее меньшим расстоянием до центра ступицы, на фиг.5 — расположение звездочек с наибольшим расстоянием от центра ступицы, на фиг.6, 7, 8 — этапы работы с двумя вариаторами, ведущим и ведомым, работающими в паре.

Вариатор работает следующим образом.

При повороте звездочек 2 вокруг эксцентрической оси 3 изменяется расстояние цепи 4 от оси ступицы 1, соответственно происходит изменение плеча приложения силы, изменяя положения звездочек можно изменять крутящий момент и соответственно передаточное отношение. Так же работу вариатора можно рассмотреть на фиг.6-8, на фиг.6 силовая установка вращает вариатор, расположенный с левой стороны, и с помощью цепи вращение передается на правый ведомый вариатор, при таком зафиксированном положении звездочек передается наиболее высокий крутящий момент на ось правого вариатора. На фиг.7 1-1, на фиг.8 на левом вариаторе крутящий момент меньше, чем на правом вариаторе, но на правом больше количество оборотов.

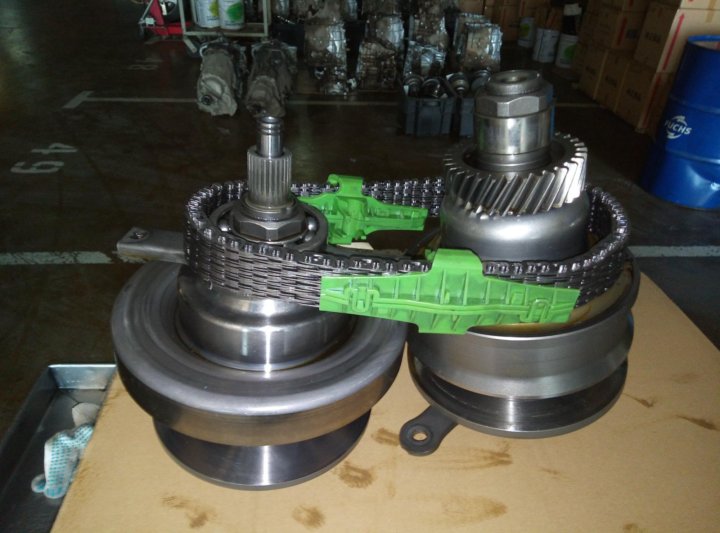

Subaru Legacy Цепной ВАРИАТОР. Трансмиссия, КОМПЛЕКТ, ШКИВ — 32462AA040
