Тепловыделяющая сборка ТВС — Что такое Тепловыделяющая сборка ТВС?

Тепловыделяющая сборка (ТВС) — машиностроительное изделие, содержащее ядерные материалы и предназначенное для получения тепловой энерги

Тепловыделяющая сборка (ТВС) — машиностроительное изделие, содержащее ядерные материалы и предназначенное для получения тепловой энергии в ядерном реакторе за счёт осуществления контролируемой ядерной реакции.

Обычно представляет собой четырёхгранный (PWR) или шестигранный (ВВЭР) пучок ТВЭЛов длиной 2,5-3,5 м (что примерно соответствует высоте активной зоны) и диаметром 30-40 см, изготовленный из нержавеющей стали или сплава циркония (для уменьшения поглощения нейтронов).

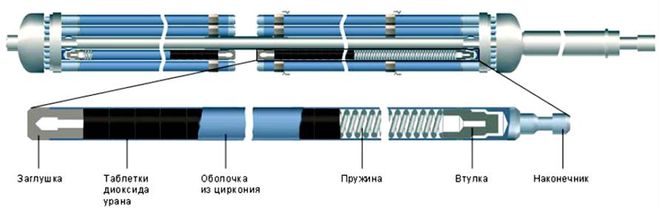

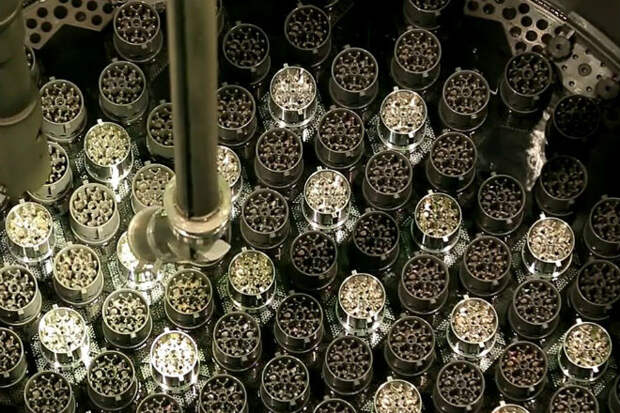

Твэлы собираются в ТВС для упрощения учёта и перемещения ядерного топлива в реакторе. В одной ТВС обычно содержится 150-350 твэлов, в активную зону реактора обычно помещается 200-450 ТВС.

Среди Российских ТВС известны следующие:

ТВС реакторов ВВЭР-440

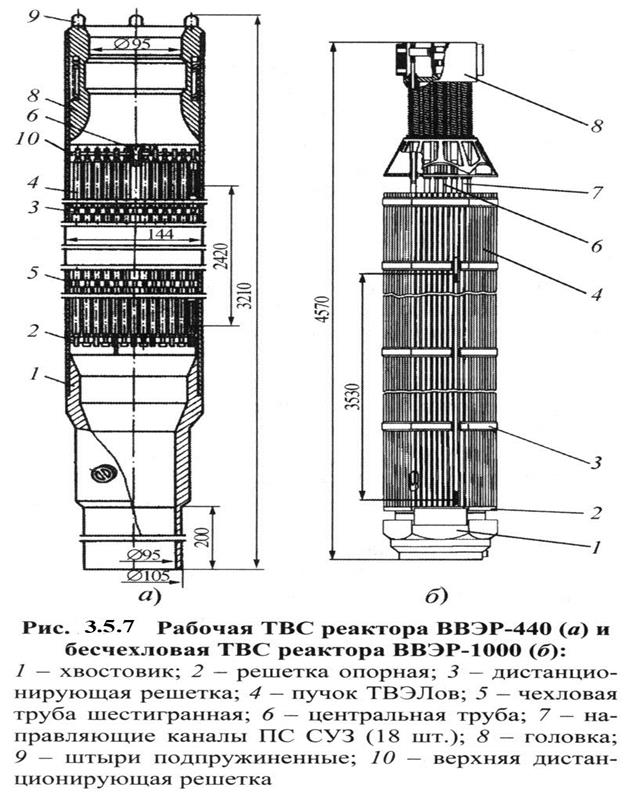

ТВС ВВЭР-440 состоит из пучка твэлов, головки, хвостовика и чехла. Твэлы в пучке расположены по треугольной решётке и объединены между собой дистанционирующими решётками «сотового» типа, закреплёнными на центральной трубе, и нижней опорной решёткой, закреплённой на хвостовике. Головка и хвостовик ТВС жестко по шестигранной поверхности соединены с чехлом, являющимся несущим элементом конструкции. Пучок состоит из 126 твэлов.
ТВСА

ТВСА альтернативной конструкции с жёстким каркасом, формируемым шестью уголками и дистанционирующими решётками. Главный упор был сделан на увеличение глубины выгорания, повышение эксплуатационной надёжности и усиление изгибной жёсткости ТВС. Выполненная модернизация сборок позволила продлить срок их эксплуатации до 4-5 лет, а также предоставила возможность работать в манёвренном режиме (суточное изменение мощности энергоблока).

Разработка «ОКБМ имени И. И. Африкантова».

ТВСА-АЛЬФА

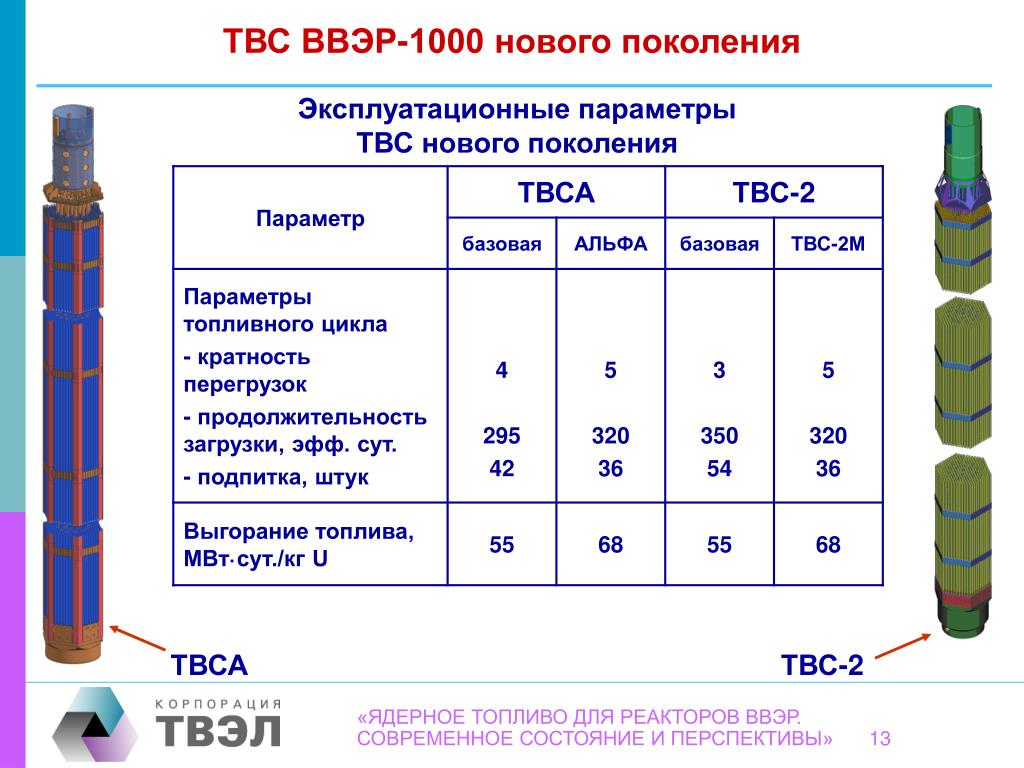

Эволюционное развитие базовой конструкции ТВСА. ТВСА-АЛЬФА комплектуется восьмью дистанционирующими решётками увеличенной высоты с оптимизированной геометрией ячейки, твэлами с оболочкой меньшей толщины и таблетками без отверстия.

ТВСА-T

ТВСА с сокращенным до восьми количеством дистанционирующих решёток. Модификация ТВСА для поставок на АЭС «Темелин» (Чехия) для замены топлива американской компании «Вестингауз».

ТВСА-У

ТВСАУ с удлиненной активной частью.

ТВСА-PLUS

Разрабатываемая конструкция ТВСА рассчитанная на эксплуатацию в 18-месячном топливном цикле при работе на мощности 104 % от номинальной.
РК-3

Бесчехловая ТВС третьего поколения. Технический проект кассеты базируется на опыте эксплуатации комплекса кассет второго поколения и технических решениях воплощенных в кассетах ВВЭР-1000 (ТВСА и ТВС-2)

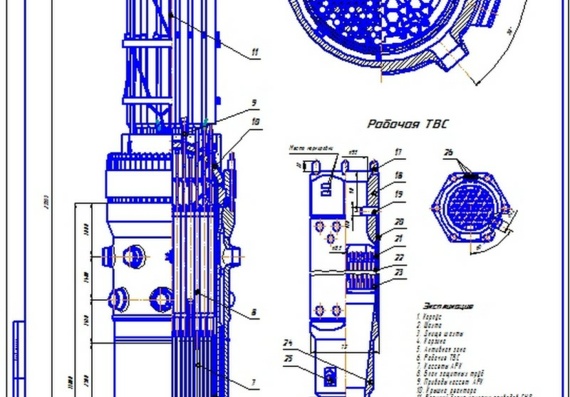

ТВС реакторов ВВЭР-1000

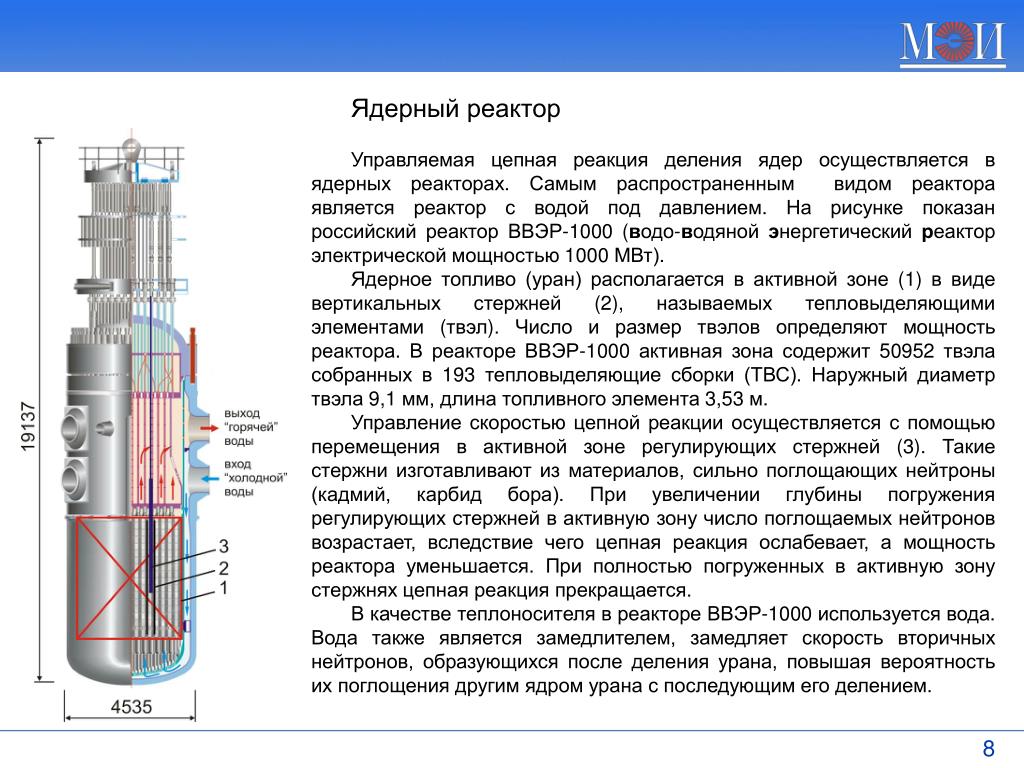

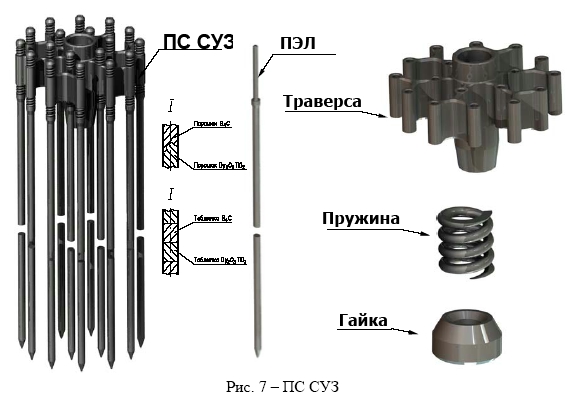

ТВС ВВЭР-1000 представляет собой активную конструкцию из 312 твэлов, закреплённых в каркасе из 18 направляющих каналов, 15 дистанционирующих и одной нижней решётки.

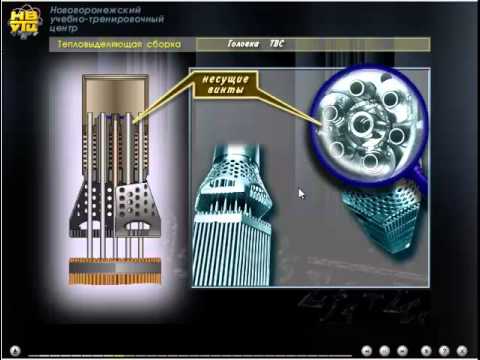

Концевые детали ТВС служат для фиксации кассеты в установочных гнёздах активной зоны. Верхняя концевая деталь (головка) обеспечивает взаимодействие с внутрикорпусными устройствами реактора и поджатие ТВС от всплытия, а также разъёмное соединение с каркасом ТВС. Нижняя концевая деталь (хвостовик) обеспечивает заданное местоположение кассеты в активной зоне, а также организацию протока теплоносителя.

Основные конструктивные особенности отечественной конструкции ТВС связаны, прежде всего, с формой её поперечного сечения. В отличие от мировых аналогов, базирующихся на прямоугольной форме, ТВС ВВЭР-1000 имеет гексагональное (шестигранное) сечение. При прочих равных условиях гексагональная форма ТВС обеспечивает более высокую однородность поля расположения твэлов и гарантирует сохранность ТВС во время транспортно-технологических операции при её изготовлении и при эксплуатации на АЭС.

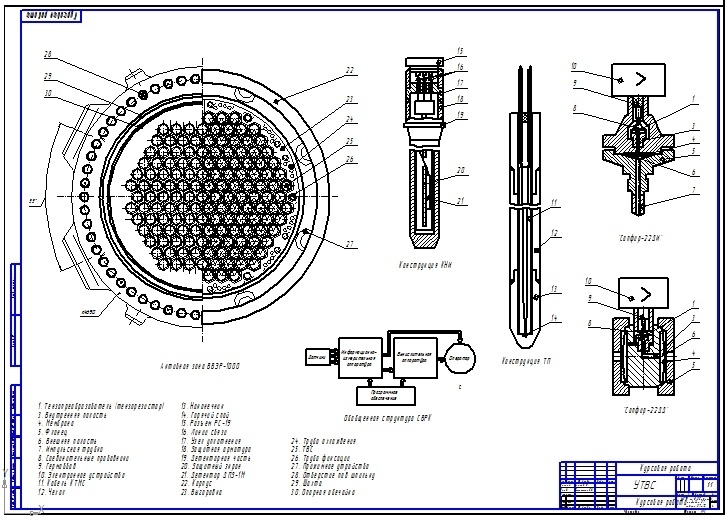

УТВС

В отличие от штатной ТВС ВВЭР-1000 каркас УТВС изготовлен из циркония, а не из нержавеющей стали. В УТВС в качестве выгорающего поглотителя используется оксид гадолиния, равномерно распределённый по объёму топливных таблеток нескольких твэгов (твэлы с гадолинием). УТВС — разборная ТВС, то есть, при обнаружении негерметичного твэла кассету можно отремонтировать, заменив поврежденный твэл на герметичный.

УТВС разработана в ОКБ «Гидропресс» совместно с ОАО «ТВЭЛ».

ТВС-2

ТВС с жёстким каркасом, образованным приваркой двенадцати дистанционирующих решёток к направляющим каналам. Является эволюционным развитием конструкций предшествующих бесчехловых ТВС (ТВС-М, УТВС), по сравнению с которыми в неё не добавлено ни одного нового элемента. Все новые качества получены путём применения положительно зарекомендовавших себя в эксплуатации решений, усовершенствования конструкции отдельных составляющих элементов.

Разработка ОКБ «Гидропресс» (г. Подольск, Московская область). Эксплуатация ТВС-2 ведется с 2003 года на Балаковской АЭС. В 2007 году все блоки Балаковской АЭС переведены на ТВС-2. В 2007 году на этот тип переведен энергоблок № 1 Волгодонской АЭС.

ТВС-2М

Модификация ТВС-2, в ТВС-2М укорочены концевые детали и, соответственно, удлинен топливный столб активной зоны, вниз на 100 мм и вверх на 50 мм и введена 13-я решётка внизу, которая закрепляет пучок в зоне гидродинамической нестабильности. Дополнительно оптимизированы дистанционирующие решётки для уменьшения гидродинамического сопротивления. Назначение ТВС-2М — 18-месячный топливный цикл. В эксплуатации с 2006 года (энергоблок №1 Балаковской АЭС). На работу с ТВС-2М переводятся энергоблоки, работавшие на ТВС-2: энергоблоки №1-4 Балаковской АЭС, энергоблок №1 Ростовской (Волгодонской) АЭС. Энергоблок №2 Ростовской АЭС пущен с активной зоной, полностью скомпонованной из ТВС-2М. ТВС-2М является прототипом для ТВС АЭС-2006.

ТВС реакторов PWR

ТВС-квадрат

«ТВС-Квадрат» — проект ОАО «ТВЭЛ» по созданию топлива для реакторов АЭС западного дизайна.

В конструкции «ТВС-Квадрат» для реакторов PWR используется топливо из диоксида урана с обогащением по U-235 до 5 % с добавкой гадолиния.

ТВС реакторов РБМК

В каждую сборку входит 18 стержневых твэлов. Оболочка твэла заполнена таблетками из двуокиси урана.
