Система дизельного впрыска COMMON RAIL. Устройство и принцип действия

Система Common Rail – это система впрыска топлива под высоким давлением. Ее называют также аккумуляторной системой впрыска. Понятие «Common Rail» означает дословно «общая рейка» или «общая рампа», под которой подразумевается общий для всех форсунок топливный аккумулятор высокого давления. В этой системе разделены процессы подачи топлива под высоким давлением и процессы впрыска. Необходимая для впрыска подача топлива под высоким давлением производится специальным насосом высокого давления. Топливо накапливается в аккумуляторе высокого давления, из которого оно подводится через короткие трубопроводы к форсункам. К преимуществам системы Common Rail относятся: практически свободный выбор давления впрыскивания для каждого режима работы двигателя, возможность впрыска топлива под высоким давлением при низких частотах вращения вала двигателя и при частичных нагрузках, управляемое начало впрыска с подачей предварительной дозы, отделенной от основной порции топлива.

Устройство

Топливная система состоит из двух контуров: контура низкого давления, включающего электронасос в топливном баке, компенсационный бачок, топливный фильтр и шестеренный насос, и контура высокого давления, включающего насос высокого давления, аккумулятор (Rail), форсунки и предохранительный клапан.

Включенные в контур низкого давления электронасос и шестеренный насос обеспечивают подачу топлива из бака через компенсационный бачок и фильтр к насосу высокого давления. Этот насос подает топливо в аккумулятор (Rail) под высоким давлением, необходимым для впрыска топлива. Из аккумулятора высокого давления топливо поступает к форсункам, через которые оно впрыскивается в камеры сгорания двигателя.

Дизельная форсунка с электронным управлением

Форсунки предназначены для впрыска топлива в камеры сгорания в нужном количестве и в нужный момент. Они управляются блоком управления топливной системой дизеля с непосредственным впрыском. В исходном состоянии форсунка закрыта. Ее электромагнитный клапан при этом обесточен. Якорь электромагнитного клапана прижимается пружиной к его седлу. Игла распылителя форсунки прижимается к ее седлу силой давления топлива, действующего на поршень мультипликатора сверху, и превышающей силу давления, действующую на значительно меньшую площадь иглы снизу.

Впрыск топлива производится по команде блока управления системой впрыска дизеля. При этом на электромагнитный клапан подается напряжение. Как только создаваемое электромагнитом усилие превышает силу затяжки пружины клапана, якорь электромагнита поднимается, открывая выпускной дроссель.

В результате топливо из камеры управления вытекает через дроссель в сливную магистраль. Впускной дроссель препятствует быстрому уравниванию давлений в топливоподводящем канале и в камере управления. При этом сила давления, действующая на поршень мультипликатора, снижается до уровня, при котором она преодолевается силой давления на иглу распылителя. В результате игла поднимается и начинается впрыск топлива. Впрыск топлива заканчивается, как только блок управления системой впрыска дизеля прекращает подавать напряжение на электромагнитный клапан форсунки. При этом электромагнитный клапан обесточивается. Пружина электромагнитного клапана вновь прижимает его якорь к седлу, перекрывая сливной дроссель. Давление топлива в камере управления повышается до его уровня в аккумуляторе. При этом давление в камере управления равно давлению, действующему на иглу распылителя.

Это означает восстановление равенства давлений топлива в камере управления и в контуре высокого давления. Ввиду большей площади поршня мультипликатора действующая на него сила вызывает посадку иглы распылителя на ее седло. Таким образом процесс впрыска заканчивается, после чего игла распылителя остается неподвижной.

Дизельный топливный насос высокого давления — ТНВД

Дизельный топливный насос высокого давления или сокращённо ТНВД необходим для создания высокого давления дизельного топлива до 1700 бар. На валу насоса высокого давления находится эксцентрик. Вращение эксцентрика преобразуется посредством установленной на нем шайбы в возвратно-поступательное движение плунжеров трех насосных элементов.

При движении плунжера в направлении к валу увеличивается объем надплунжерного пространства и соответственно уменьшается давление в нем. При этом топливо, подаваемое шестеренным насосом под давлением, поступает через впускной клапан в надплунжерное пространство.

С началом движения плунжера от эксцентрикового вала происходит повышение давления топлива в надплунжерном пространстве. В результате тарелка впускного клапана прижимается к его седлу, перекрывая выход топлива из надплунжерного пространства. Дальнейшее перемещение плунжера сопровождается нарастанием давления топлива. При повышении давления в надплунжерном пространстве до его величины в аккумуляторе открывается выпускной клапан, через который топливо поступает в контур высокого давления.

Причины неисправности форсунок Common Rail

Форсунки системы Common Rail относят к наиболее продвинутой системе подачи топлива для дизельных двигателей. Но периодически и им необходимо проводить плановый ремонт. Сбой в работе форсунок может произойти по следующим причинам:

1. Износ детали. Срок работы форсунки Common Rail примерно 150 000-200 000 км.
2. Качество топлива. Наличие в нём воды, присадок, а порой и бензина.
3. Неправильная эксплуатация, замена и ремонт форсунок.

Наиболее часто у форсунок из строя выходят — клапан-мультипликатор и распылитель. Точную причину сбоя в работе форсунки помогут определить только в сервисном центре. Самостоятельно показания к ремонту можно понять по следующим факторам:

• Двигатель долго заводится, особенно в прогретом состояние;
• «Троит» двигатель;
• Повышенная дымность выхлопа;
• Повышенный расход топлива.
• Уменьшение тяги дизельного двигателя.

Оборудование необходимое для проведения ремонтных работ

Далеко не последнюю роль на обеспечение качества проводимого ремонта оказывают инструменты, применяемые при ремонте форсунок систем Common Rail, а так же специальные стенды для проведения диагностики форсунок Common Rail на основании тест-плана завода изготовителя. Для этих задач мы предлагаем безмензурочный стенд CR305, который позволяет произвести диагностику по всем возможным режимам работы форсунки на основании тест-плана завода изготовителя. Режимы: leak test — проверка герметичности форсунок, VL test — проверка открытия давления и объема топлива , LL test — проверка максимального давления и объема топлива, VE test — проверка давления и объема топлива по параметрам. Стенд CR 305, укомплектован всем необходимы для работы с любым типом форсунок Bosch, Delphi, Siemens, Denso с верхним и боковым подводом топлива. Так же для проведения предварительной (первичной) диагностики форсунок существуют комплекты CRtest, которые позволяют определить состояние форсунки и возможность ее последующей диагностики на безмензурочном стенде и ее ремонтопригодности. Если у Вас есть стенд для ТНВД, можно приобрести специальную оснастку для систем Common Rail и проводит диагностику непосредственно на стенде для ТНВД. После определения неисправности форсунок производится ремонт.

На этапе ремонта понадобится специальные наборы инструментов для разборки/сборки форсунок, специальные индикаторные головки для измерения хода анкера. Стапель для удобства работы с форсункой. Все это оборудование представлено в разделе «Инструмент для Common Rail». Так же Вы можете увидеть варианты диагностики и способы применение оборудования в разделе «Видео».

13.08.2021 Все статьи

форсунки common rail

Форсунки common rail, которые начали устанавливаться на дизельные иномарки ещё с 90-х годов прошлого века, заменили со временем более простые механические дизельные форсунки, срабатываемые от давления топлива. И сейчас под капотом почти любой дизельной иномарки (кроме более старых машин) установлены форсунки такого типа. В этой статье будет подробно описан принцип работы и устройство современных дизельных форсунок системы common rail, какие они бывают и другие нюансы.

Для начала следует сказать, что инженеры многих автомобильных держав ещё в 70 годах начали разрабатывать форсунки подобного типа, причём довольно успешные работы проводились и в Советском Союзе. Но первые промышленные образцы, которые удалось поставить на поток примерно в 1997 году, удалось разработать фирме «Robert Bosch», причём совместно с фирмами GmbH, Elasis и Fiat.

Если быть точным, то форсунки для дизелей с системой common rail бывают двух основных типов: электро-гидравлические и пьезо-электрические. Оба типа применяются на современных дизелях и оба типа форсунок будут подробно описаны ниже.

Устройство и принцип работы форсунки common rail.

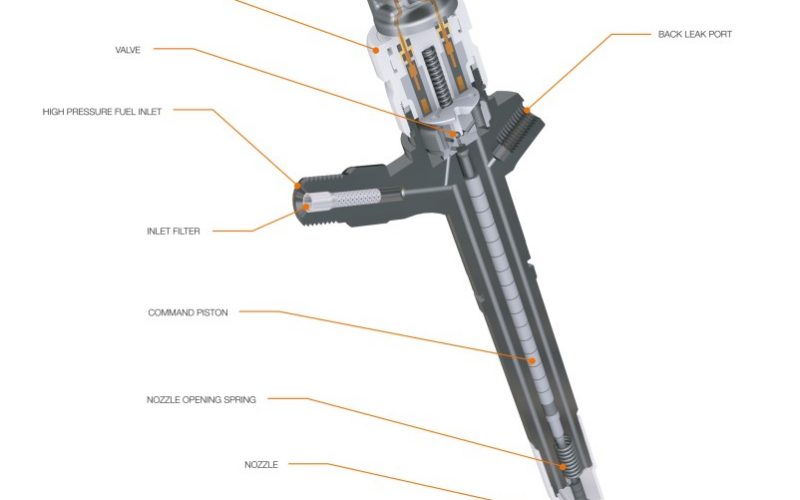

Устройство электро-гидравлической форсунки показано на рисунке 1. Из топливной рампы (рейки) дизельное топливо поступает по трубопроводу высокого давления в форсунку через входной штуцер 4. Затем через канал 10 и жиклер 7 топливо поступает в так называемую камеру гидро-управления 8. Эта камера соединяется с линией обратки через жиклер 6, который открывается и закрывается с помощью селеноидного электро-клапана.

Рис. 1 — электро- гидравлическая форсунка . А — форсунка закрыта, Б — форсунка открыта (впрыск). 1 — сливной канал обратки, 2 — клемма (электроразъём), 3 — электромагнитный клапан (селеноид), 4 — впускной канал (штуцер трубопровода высокого давления), 5 — шариковый клапан, 6 — жиклер, 7 — жиклер впускного канала, 8 — гидрокамера, 9 — плунжер, 10 —  топливный канал, 11 — запорная игла форсунки.

Если жиклер 6 перекрыт, то силы давления топлива, которые воздействуют на управляющий плунжер 9, гораздо больше силы давления, приложенного к конусу в средней части запорной иглы 11 (давление давит на иглу снизу, и стремиться приподнять её, но это давление пока меньше давления, воздействующего сверху на плунжер 9 и иглу 11). От этого запорный конус иглы достаточно плотно прижат к своему седлу и надёжно перекрывает поступление топлива, находящегося под большим давлением, в камеру сгорания двигателя.

Но когда подаётся электро-сигнал на управляющий селеноид электроклапана, жиклер 6 тут же открывается, при этом давление в камере гидро-управления мгновенно снижается и сила давления топлива, давящая на плунжер 9 сверху тоже снижается.

И теперь сила давления, действующая на плунжер 9 сверху, становится меньше, чем сила давления топлива, воздействующего на запорную иглу снизу.

При этом сила давления, действующего на запорную иглу снизу, ещё и преодолевает сопротивление пружины, указанной красной стрелкой на рисунке 1 а. А значит в этот момент конус иглы отделяется от своего седла и топливо впрыскивается в камеру сгорания двигателя.

Описанное выше воздействие на запорную иглу форсунки, с помощью разности давления (так называемая мультипликаторная система, работающая с помощью управляющей дозы топлива), позволяет мгновенно воздействовать на иглу, очень быстро отрывая конус иглы от её седла, для возникновения впрыска топлива, что невозможно было бы сделать с помощью прямого воздействия электрического клапана на иглу (селеноид электроклапана срабатывает гораздо медленнее).

При этом так называемая управляющая доза топлива, с помощью которой игла открывается мгновенно, не впрыскивается в камеру сгорания, а направляется обратно, через жиклер 6 гидро-управляющей камеры в трубопровод обратки (указан белой стрелкой) и далее в топливный бак.

Теперь немного опишу работу форсунки common rail в процессе четырёх этапов её работы.

• Исходное состояние, когда форсунка закрыта с приложенным высоким давлением от рампы — это первый этап работы.
• Затем второй этап, когда форсунка открывается и происходит начало впрыска.
• Третий этап, когда форсунка полностью открыта (запорная игла приподнята над отверстиями распылителя).
• Ну и четвёртый этап, когда конус запорной иглы садится на своё место в седле и игла перекрывает отверстия распылителя, то есть форсунка закрывается (конец впрыска).
  Эти четыре рабочих этапа являются результатом действия сил давления, приложенных к внутренним деталям форсунки.

А теперь все эти 4 этапа поподробнее, в процессе работы форсунки:

При исходном состоянии форсунка закрыта (смотрите рисунок А), то есть её запорный конус плотно прижат к своему седлу ещё и с помощью пружины и перекрывает поток топлива в камеру сгорания (разумеется впрыск невозможен). При этом дизельное топливо из топливной рампы по трубопроводу высокого давления при давлении примерно не менее 300 кг/см² поступает через входной штуцер 4 и полость указанную чёрной стрелкой во внутрь форсунки.

В определённый нужный момент впрыска топлива, от ЭБУ на селеноид 3 поступает импульс напряжения, при этом электро-магнитный клапан открывается (см. рисунок Б), шарик 5 тоже приподнимается над выходным отверстием и открывает выход топливу, ну и топливо начинает стравливаться в обратку (по белой стрелке на рисунке).

От этого давление топлива в управляющей камере снижается, а давление топлива, давящее на иглу снизу увеличивается и преодолевая усилие пружины, давление приподнимает иглу, отрывая её конус от седла распылителя и открывая распыляющее отверстие распылителя для впрыска топлива в камеру сгорания дизельного двигателя, под давлением, практически равным давлению в топливной рейке (рампе).

Как только ЭБУ отключит управляющее напряжение от клеммы 2 селеноида электро-клапана, он тут же закрывается и давление в камере управления тут же увеличивается, от давления создаваемого в рампе и поступающего по трубопроводу высокого давления в форсунку, и опять создаётся внутреннее давление, давящее на плунжер 9 сверху через жиклер 7.

И соответственно плунжер давит на иглу сверху, и совместно с пружиной плотно прижимает запорный конус иглы к своему седлу, перекрывая отверстие распылителя. И далее всё повторяется, когда ЭБУ опять в нужный момент подаст управляющее напряжение (импульс) на клемму 2 селеноида электро-клапана форсунки. Если внутреннее давление внутри форсунки отсутствует, то игла запирает отверстие распылителя только от воздействия запорной пружины (указана красной стрелкой на рисунке).

Ремонт и доступность запчастей для электро-гидравлических форсунок гораздо проще, чем ремонт пьезо-форсунок, которые будут описаны ниже. И технические возможности многих специализированных центров в крупных городах, позволяют восстановить практически все электро-гидравлические форсунки от известной фирмы «Bosch», чуть сложнее с запчастями для фирмы «Delphi» (новые корпуса форсунок, наконечники, запорные клапаны, катушки селеноидов порой очень трудно найти для этой фирмы, но в крупных городах или через интернет сейчас уже всё возможно).

Ну, а оригинальные запчасти для форсунок японской фирмы «Denso»найти нереально (хотя постепенно интернет налаживает ситуацию), ну разве что подделки от какой то азиатской фирмы. Сколько проработают такие запчасти неизвестно. Стоимость ремонта естественно зависит от региона, где находится СТО, а так же от количества заменяемых деталей, ну и от производителя этих деталей и самой форсунки. И разумеется, чем больше изношенных деталей заменено, тем дороже ремонт форсунки, поэтому точную цифру не берусь озвучивать.

Потолок ремонта бошевских форсунок составляет примерно сто пятьдесят $, а максимальная стоимость ремонта форсунок «Denso» или «Delphi обойдётся примерно на сотню $ дороже (на «Denso» в большинстве случаев будут установлены неоригинальные запчасти).

Надеюсь устройство и принцип работы электро-гидравлической форсунки common rail понятно новичкам, и ниже будет описан второй тип форсунки, которая называется пьезо-электрической.

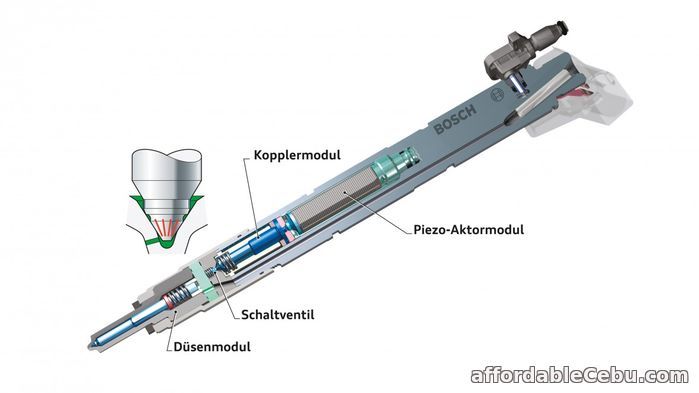

Устройство пьезо-электрической форсунки показано на рисунке 2. Пьезо-форсунки сейчас являются более совершенными форсунками современных дизельных автомобилей с системой common rail. Причём пьезоэффект заключается в изменении длины пьезокристалла, под действием напряжения, поступающего из блока управления.

Форсунка пьезо-гидравлическая 1 — игла форсунки, 2 — уплотнение, 3 — пружина иглы, 4 — блок дросселей, 5 — переключающий клапан, 6 — пружина клапана, 7 -поршень клапана, 8 — поршень толкателя, 9 — пьезоэлемент, 10 — сливной канал, 11 — сетчатый фильтр 12 — электрический разъем, 13 — нагнетательный канал.

И пьезоэлемент таких форсунок срабатывает примерно в четыре раза быстрее, чем электромагнитный клапан вышеописанных электро-гидравлических форсунок. Это основное преимущество даёт возможность осуществлять многократный впрыск топлива за один цикл работы форсунки и это позволяет более точно дозировать порцию впрыскиваемого в камеру сгорания топлива.

Но принцип работы у пьезо-форсунки также основан на гидравлической системе, то есть от действия стравливания и уменьшения давления топлива над запорной иглой, но об этом подробнее ниже. Когда на клемму 12 пьезо-форсунки не подаётся электрическое напряжение, запорная игла своим конусом перекрывает отверстия распылителя за счёт высокого давления топлива, воздействующего на поршень (а так же от воздействия запорной пружины 3, которая давит на иглу даже когда нет давления топлива в системе).

Когда необходимо произвести впрыск топлива, в нужный момент от ЭБУ на клемму 12 пьезоэлемента 9 подаётся напряжение, от которого увеличивается длина пьезокристала и он начинает давить на поршень толкателя 8, а тот в свою очередь давит и открывает переключающий клапан 5, и через этот уже открытый клапан, дизельное топливо начинает поступать в топливо-провод обратки (сливного канала 10).

При этом давление топлива, давящее сверху на запорную иглу 1 ощутимо снижается, и от этого давление топлива, давящее на иглу снизу, уже способно приподнять иглу и открыть отверстия распылителя для осуществления впрыска. Причём количество впрыскиваемого в камеру сгорания дизельного топлива зависит от длительности воздействия напряжения на пьезоэлемент форсунки (длительность определяется ЭБУ), а также зависит от созданного давления в топливной рейке (рампе) топливной системы современного дизеля.

Плюсы пьезо-форсунок были описаны выше, а основной их минус это то, что полноценный их ремонт нереален (особенно форсунок от фирм «Denso», «Bosch» и фирмы «Delphi»). С электро-гидравлическими форсунками этих фирм и с запчастями для них гораздо проще, чем с пьезо-форсунками. Чуть проще с запчастями для некоторых пьезо-форсунок от фирмы Siemens (сейчас Continental).

Можно конечно частично восстановить их работоспособность и устранить последствия нашего ужасного топлива, сняв наконечники и промыв их на ульразвуковом стенде. Ну и затем проверить работу форсунок на специальном диагностическом стенде, если отвезти их в какой нибудь специализированный центр.

Мы рассмотрели оба типа форсунок common rail, их устройство и принцип работы, а также основные плюсы и минусы форсунок каждого типа. И теперь перейдём более подробно к их производителям, которые немного были описаны выше.

Производители форсунок common rail и их ремонтопригодность.

Bosch, Delphi, Continental (бывший Siemens) и Denso — четвёрка мировых производителей форсунок для современных дизелей с системой common rail.

Всем известный Bosch является пионером производства форсунок ещё со времён первых дизельных двигателей и аппаратуры к ним и несомненно является лидером в этой области, в том числе и в производстве самых современных форсунок common rail.

К тому же с ремонтом электро-гидравлических форсунок этой знаменитой фирмы способны справиться практически все СТО, да и с запчастями проблем нет. А вот пьезо-электрические форсунки этой фирмы в большинстве случаев неремонтопригодны (ну только лишь восстановить ультразвуком их наконечники, как было описано выше, способны проработать примерно 200 тысяч, а новые можно найти примерно за 300$).

Разобрать и восстановить работоспособность электро-гидравлической бошевской форсунки для грамотного специалиста проблем не составляет (если хотите стать таким и зарабатывать приличные деньги, то кликайте на баннер под этой статьёй), а переборка и проверка форсунок на диагностическом стенде может потребоваться после двухсот тысяч км пробега, при более менее нормальном топливе. А на качественном европейском топливе бошевские форсунки способны проработать до 500 тысяч км. Стоимость ремонта, как было сказано выше, в пределах 150$.

Японская корпорация Denso производит самые качественные форсунки common rail. К тому же нехватка запасных частей для форсунок этой японской фирмы постепенно уходит в прошлое и в крупных городах уже можно купить практически все нужные запчасти. Ремонт и проверка на диагностическом стенде в специализированном центре может обойтись примерно в 150$, но ведь это дешевле, чем покупать новую форсунку за 400 — 450$ (может быть и дороже у некоторых «дилеров» где нибудь в глубинке).

Что касается восстановления пьезо-электрических форсунок фирмы Denso, то они как и бошевские неразборные и ремонту не подлежат. Но пьезо-электрические форсунки этой фирмы достаточно надёжные (способны проработать до 500 тысяч на европейском топливе и до 200 тысяч на нашем), и применяются они как правило на некоторых престижных автомобилях, таких как Лексус (ну и на некоторых джипах Таёта).

Ну а если возникнет необходимость заменить пьезоэлектрические форсунки на вашей машине (например после определённого пробега) то придётся потратиться на 2000 зелёных денег, так как цена новой форсунки примерно 500$. Ну а если ваш дизельный двигатель имеет не 4 цилиндра, а больше (например если под капотом вашей машины живёт шести, или восьми цилиндровый V-твин, то придётся потратиться в два раза больше. Поэтому если надумаете покупать себе машину с многоцилиндровым двигателем, то приобретайте дизельную иномарку с электрогидравлическими форсунками, ремонт которых обойдётся гораздо дешевле (примерно 150$ за шт).

Производитель форсунок фирма Delphi так же выпускает качественные изделия, но форсунки этой фирмы как правило более чувствительны к качеству дизельного топлива и поэтому их ресурс на нашем топливе меньше, чем у форсунок того же Боша (примерно 150 тыс.км.).

Ну а что касается стоимости ремонта, то восстановление и проверка на стенде электро-гидравлической форсунки этой фирмы обойдётся чуть дороже, чем ремонт форсунок вышеописанных фирм, примерно 200$ (из-за необходимости прошивки кода, при замене нового распылителя).

Но разумеется цена может быть и другой, в зависимости от региона и крутизны СТО. Однако сейчас возможно найти новую форсунку примерно за 250 — 270$, а значит для многих гаражных мастеров есть смысл купить и установить новую форсунку, чем заморачиваться с ремонтом бэушной форсункой этой фирмы.

Что касается пьезоэлектрических форсунок этой фирмы, то распространены они мало (появились на некоторых Мерседесах, например  Mерседес E250 CDI), но при их дебюте в 2009 году из-за них часто появлялись перебои в работе дизеля и в последствии они были усовершенствованы. Насчёт ремонтопригодности пьезо-форсунок этой фирмы, впрочем как и других фирм, говорить не приходится в виду их не разборной конструкции. Немного продлить ресурс поможет очистка распылителей в ультразвуковом стенде.

Производитель форсунок Continental (бывший Siemens), так же производит достаточно долговечные форсунки (пробег достигает 200 тысяч, а на европейском топливе разумеется ещё больше), как электрогидравлические, так и пьезоэлектрические.

Даже электрогидравлические форсунки этой фирмы ещё совсем недавно считалось нереально восстановить, из-за недостатка запасных частей, но сейчас ситуация гораздо проще, к тому же этому способствует развитие интернет магазинов. И многие специализированные центры сейчас уже берутся за ремонт электрогидравлических форсунок этой фирмы (стоимость примерно 200$). А новая форсунка обойдётся примерно в 300 — 350$. Что касается пьезо-форсунок этой фирмы, то они как были, так и остаются неремонтопригодны.

Ну и напоследок несколько советов новичкам, точнее несколько причин, которые подтвердят вам, что форсунки вашего автомобиля требуют грамотной мастерской с диагностическим стендом в специализированном сервисе.

• Первая причина для переборки форсунок — это трудный запуск дизельного двигателя — почему не заводится машина можно уточнить вот в этой статье (разумеется трудный запуск может быть и по другим причинам, особенно при похолодании и подробнее об этом читаем вот здесь).
• Повышенный расход топлива двигателем.
• Чёрный дым (о диагностике мотора по цвету выхлопа читаем вот тут).
• Потеря мощности двигателем (ещё о других причинах потери мощности читаем вот здесь).
• Работа двигателя с перебоями.
• Троит дизельный двигатель (при выходе из строя одной форсунки).
• Перегрев дизельного двигателя.

Разумеется перечисленные выше причины могут быть не только из-за неисправных форсунок, но и из-за неисправностей в ТНВД (о его диагностике и ремонте читаем вот здесь), или от неисправностей регулятора давления топлива, или из-за выхода из строя какого то датчика, который должен был подавать информацию на электронный блок управления.

Нюансов сбоев в работе современного дизеля может быть несколько, и тут в пределах одной статьи всё описать невозможно. Потребуется диагностика двигателя, ну а кто хочет стать грамотным и высокооплачиваемым диагностом современных дизелей common rail, советую изучить полезный видеокурс, кликнув на баннер под этой статьёй.

Если же выяснится, что проблема именно в какой то форсунке, то следует её демонтировать с двигателя, затем проверить её работу на стенде. Ну а дальше потребуется разборка элементов форсунки, деффектовка деталей, замена негодных деталей и промывка годных, затем потребуется сборка и регулировка форсунки и измерение её параметров работы. Ну и для некоторых форсунок (например фирмы Delphi) потребуется перепрошивка кода в зависимости от установленного экземпляра).

Подробно о ремонте форсунок обычного типа я уже писал вот тут, но о ремонте форсунок common rail как нибудь по возможности напишу. Ну и напоследок ещё несколько советов новичкам: при установке отремонтированных форсунок на свой двигатель, обязательно замените их уплотняющие медные шайбы новыми (об этом я уже писал в статье про ремонт обычных форсунок, и как демонтировать форсунки тоже), а так же следует обязательно заменить все топливные фильтры, и обязательно промойте фильтр грубой очистки в топливном баке, и сам бак тоже. Ну и не помешает промыть все топливопроводы.

Также не помешает промывка топливной системы от продуктов износа  деталей ТНВД (от мелкой металлической пыли, которая постепенно образуется в процессе работы деталей насоса, особенно от кулачкового привода плунжера).

Вот вроде бы и всё, если что то вспомню, то обязательно допишу. Надеюсь эта статья была полезна начинающим дизелистам и теперь вы знаете, что не такие уж они и сложные форсунки common rail, успехов всем.

Теги: Форсунки common rail — какие они бывают?, Форсунки common rail — устройство и принцип работы.

Устройство форсунки дизельного двигателя: загадка топливных систем

Дорогие мои друзья-автолюбители! В этой статье мы рассмотрим разновидности и устройство форсунки дизельного двигателя и бензинового мотора.

Мы с вами живём в век инжекторных моторов. С экранов ТВ и в салонах-магазинах нам постоянно твердят о супер двигателях с непосредственным впрыском, о дизельных агрегатах, которые едят по 3-4 литра топлива на 100 км и про прочие заслуги технологий, основанных на инжекции горючего. Всё это, конечно, правда, иногда приукрашенная маркетологами. На данный момент инженерами разработана масса разнообразных эффективных систем с инжекцией топлива, но какими бы они ни были, всех их объединяет один элемент – форсунка или, как её ещё называют, инжектор.

Деталь эта крайне важна для всей топливной системы и, по сути, является её основным исполнительным элементом, ради чёткой работы которой и затеваются все эти пляски с электроникой, кучей датчиков и прочих технических ухищрений. Поэтому она однозначно стоит того, чтобы посвятить ей отдельную публикацию. Так и поступим.

Оглавление

• 1 Устройство форсунки дизельного двигателя
  • 1.1 Электромагнитная форсунка
  • 1.2 Электрогидравлическая форсунка
  • 1.3 Пьезоэлектрическая форсунка

Наверняка, вы уже знаете, что инжекторные системы в мире бензиновых моторов пришли на смену карбюраторам в конце 80-х годов прошлого века, и на сегодняшний день полностью вытеснили последних с арены автопрома.

О преимуществах впрыска можно говорить долго – это и экономия, и высокие мощностные характеристики, и экологичность.

В мире дизельных агрегатов впрыск топлива использовался практически с зарождения более-менее серьёзных серийных двигателей и активно эксплуатируется и ныне.

Благодаря чрезвычайно бурному развитию электроники за последние 20-30 лет, инженеры смогли наглядно показать все достоинства инжекции топлива, и с каждым годом продолжают удивлять новыми достижениями. О современных решениях, касающихся форсунок, мы сегодня и поговорим.

Итак, форсунки, используемые авто производителями в нынешнее время, бывают следующих типов:

• электромагнитные;
• электрогидравлические;
• пьезоэлектрические.

Электромагнитная форсунка

Этот тип инжекторов можно встретить под капотами автомобилей с бензиновыми двигателями. Их принцип действия довольно прост. Основу конструкции составляют электромагнитный клапан и сопло, внутри которого находится подвижная игла.

В чётко просчитанное время мозг мотора, электронный блок управления подаёт сигнал на обмотку клапана, что создаёт магнитное поле. Оно, в свою очередь, притягивает к себе специальный якорь, механически связанный с иглой, в результате чего сопло открывается, и бензин под давлением впрыскивается во впускной коллектор или сразу в цилиндр. Когда управляющий сигнал пропадает, все элементы под действием пружины возвращаются в исходное положение.

Электрогидравлическая форсунка

Данная разновидность форсунок используется, главным образом, в дизельных силовых агрегатах, кстати, и в популярной нынче системе Common Rail они также находят применение. Конструкция их немного более сложная, чем у электромагнитных инжекторов. Ключевыми элементами электрогидравлической форсунки являются электромагнитный клапан, камера управления, а также впускной и сливной дроссели.

Отличительная особенность этого устройства состоит в том, что дизтопливо в нём находится под давлением и при впрыске, и в закрытом состоянии. Этот нюанс и лежит в основе их принципа действия.



Когда впрыск не планируется, игла плотно прижата к соплу напором горючего в камере управления.

В момент инжекции, на электромагнитный клапан поступает сигнал, в результате чего открывается сливной дроссель. Давление в камере управления начинает снижаться, в то же время давление топлива, действующее на иглу в направлении открытия, остаётся прежним, благодаря чему она приподнимается и впрыскивает необходимую порцию солярки.

Пьезоэлектрическая форсунка

Для начала нужно сказать, что пьезоэлектрические форсунки являются самыми высокоскоростными и наиболее совершенными среди своих собратьев.

Так, к примеру, по сравнению с электромагнитным инжектором пьезоэлектрический срабатывает в четыре раза быстрее, а это даёт возможность эффективнее работать с подачей топлива, что сулит улучшением характеристик мотора.

Устанавливают их, как правило, на дизельных двигателях с системой Common Rail. Главной деталью таких форсунок является пьезоэлемент, который под действием приложенного к нему электрического напряжения может мгновенно увеличиваться в размерах, воздействуя в качестве толкателя на другие детали инжектора.

Благодаря данному эффекту (пьезоэффекту) удалось создать конструкцию форсунки с уникальным быстродействием. Кстати, пьезоэлементы в настоящее время активно используются как управляющие элементы в насос-форсунках.

Я уже посвящал им отдельную статью, поэтому сейчас лишь напоминаю, что это устройства, конструктивно объединяющие в себе плунжерный насос высокого давления и инжектор. Встречается этот гибрид исключительно у дизельных моторов.

Ну что ж, уважаемые читатели, как вы уже поняли устройство форсунки дизельного двигателя не такое простое изобретение, как могло показаться на первый взгляд.

Если Вам хочется ещё больше узнать о строении автомобилей – подписывайтесь на блог, новые и интересные статьи я публикую регулярно.

До встречи!

5 советов по диагностике системы впрыска топлива Common Rail

Переход от традиционных (механических) систем впрыска дизельного топлива старой школы к современной компьютеризированной топливной системе Common Rail высокого давления (HPCR) требует внесения изменений в мышлении и изменение диагностических процедур.

Мы все слышали фразу «старую собаку нельзя научить новым трюкам», но мы собираемся сделать вас умнее, предложив вам наши 5 советов, чтобы старые дизельные собаки могли выполнять несколько новых трюков. ухищрения.

Совет 1. Не пережимайте и не сужайте линию возврата топлива

Опытные специалисты по настройке насосов знают, что ранние топливные насосы Bosch (насосы VE и насосы P) можно заставить увеличить давление впрыска путем ограничения возврата расход топлива. Этот тип «модификации» мог сойти с рук благодаря стилю насоса и более низкому давлению, которым были ограничены эти насосы.

Этот же трюк нельзя применить к системам HPCR.

Если у вас есть двигатель с топливной системой HPCR, и вы попытаетесь ограничить поток топлива насоса CP3, насос создаст такое большое давление в корпусе, что фактически выбьет уплотнения приводного вала и контрольные пробки прямо из насоса. ! Насос CP3 в значительной степени зависит от линии возврата топлива, чтобы сбросить избыточное давление топлива, которое создается внутри насоса, и отправить его обратно в бак.

Опять же, НЕ перекрывайте возвратную топливную магистраль при выполнении диагностических проверок, а в некоторых случаях (с модифицированными насосами CP3) вам действительно потребуется УВЕЛИЧИТЬ размер обратной топливной линии, чтобы справиться с дополнительным потоком.

Совет 2. Не допускайте избыточного давления на входе топлива

Все мы любим зарабатывать деньги и ездить в отпуск — чем больше, тем лучше. Больше не всегда лучше, когда речь идет о давлении топлива HPCR — слишком высокое давление топлива на входе может создать такие же проблемы, как и перекрытие обратного топливопровода. Существует «эффект умножения» давления топлива, подаваемого в насос — если вы подаете топливо в насос под слишком высоким давлением, в нем будет создаваться огромное давление (до 40 000 фунтов на квадратный дюйм), что может привести к разрыву уплотнений и повреждению насоса CP3 внутри. или повредить форсунки. Если вы используете CP3 в высокопроизводительном приложении, мы настоятельно рекомендуем установить манометр подачи топлива, чтобы обеспечить постоянное правильное давление топлива.

Рекомендуемое давление подачи для двигателей, оборудованных CP3 и CP4:

• Dodge/Cummins ’03–’16 (5,9 л и 6,7 л) не менее 8 фунтов на квадратный дюйм / не более 15 фунтов на квадратный дюйм.
• GMC/Duramax ’01–’16 (6,6 л) не менее 8 фунтов на кв. дюйм / не более 10 фунтов на кв. дюйм.
• Ford/Powerstroke ’11–’16 (6,7 л) не менее 8 фунтов на квадратный дюйм / не более 10 фунтов на квадратный дюйм.

Совет 3. Сведите к минимуму образование конденсата и загрязнение водой – долейте!

Все мы знаем, что дизельное топливо гигроскопично (впитывает воду). Поэтому неудивительно, что основная причина отказов топливной системы дизельных двигателей №1: загрязнение водой.

По этой причине, если ваш двигатель не будет использоваться более 30 дней, мы настоятельно рекомендуем полностью заправить топливные баки (чтобы обеспечить минимальное количество воздуха для сбора конденсата), а также заменить топливо. фильтрует чаще, если двигатель долго простаивает.

Вода (конденсат) скапливается на стенках топливного бака, образуя небольшие капельки влаги, которые образуются при ежедневном нагреве и охлаждении окружающего воздуха. Чем больше разница температур, тем быстрее собирается вода. Обычно для образования конденсата внутри незапущенного топливного бака требуется около 28–30 дней. Эта влага будет накапливаться в топливе и начнет создавать ржавчину и водоросли внутри топливного бака и, в конечном счете, загрязнит все внутренние компоненты топливной системы.

При длительном хранении мы рекомендуем использовать присадку к дизельному топливу Stanadyne Performance Formula, которая содержит компонент стабилизатора топлива и мягкий биоцид для продления срока службы хранящегося топлива и подавления роста водорослей.

Совет 4. Регулярно меняйте топливные фильтры и улучшайте фильтрацию.

Форсунки HPCR тщательно изготавливаются в соответствии со строгими стандартами и многократно тестируются, прежде чем они попадут в коробку для продажи на прилавке. Если форсунка не пройдет эти строгие испытания, ее придется разобрать, чтобы начать все сначала.

Компания Bosch использует материалы высочайшего качества, чтобы обеспечить долгий срок службы форсунок (измерение компонентов с точностью до 4 знаков после запятой!). Крайне важно защитить эти очень чувствительные компоненты от повреждений, чрезмерного износа или загрязнения. Приобретайте запчасти Bosch reman в нашем магазине дизельных запчастей.

Не существует присадок, которые могли бы удалить воду из дизельного топлива (продукты на основе спирта или продукты на основе метилгидрата не используются в дизельном топливе), ваш верный друг и ваша первая линия защиты вашего двигателя — вода- разделительный топливный фильтр.

Мы предлагаем менять топливный фильтр при каждой ВТОРОЙ замене масляного фильтра.

Одна из наших претензий к OEM-производителям заключается в том, что они устанавливают систему топливных фильтров, которая соответствует абсолютным минимальным стандартам защиты от фильтрации, которые им могут сойти с рук. Если вы серьезно относитесь к защите своих инвестиций (и хотите, чтобы меньше поездок к дилеру для ремонта), улучшение системы фильтрации топлива, установленной на вашем двигателе, похоже на покупку расширенной гарантии — ваш двигатель и ваш кошелек будут рады, что вы это сделали.

Совет 5. Верните специально настроенные грузовики на склад для диагностики.

Индивидуальная настройка программного обеспечения для грузовиков последних моделей вывела дизельный мир на новый уровень производительности и ожиданий клиентов. Существует множество хорошо спроектированных продуктов, которые могут значительно повысить производительность и даже увеличить пробег вашего грузовика, но в неумелых руках неподготовленный человек может нанести серьезный ущерб за считанные секунды.

Мы настоятельно рекомендуем вернуть любой специально настроенный грузовик к исходной конфигурации, чтобы повысить точность и скорость диагностики. Индивидуальные настройки программного обеспечения могут «замаскировать» проблемы и сделать выявление неисправных компонентов менее очевидным, а правильную диагностику фактической проблемы затруднить.

Когда настройка программного обеспечения будет возвращена на склад, тестовые значения OEM, а также процедуры диагностической проверки и спецификации в руководствах по ремонту будут более точно отражать происходящее, чтобы помочь вам быстрее найти источник проблемы.

Любой тюнинг-модуль, добавленный к исправному серийному грузовику, сделает его более мощным – тюнинг-модули никогда не должны использоваться для компенсации потери мощности на двигателях с большим пробегом или изношенных двигателей или для маскировки жалоб на плохо работающий двигатель. .

Хотя эти советы и рекомендации, безусловно, не являются ракетостроением, разумно убедиться, что при работе с современными топливными системами HPCR охвачены основы, и что ваше время и усилия лучше всего потрачены на то, чтобы вернуть ваших клиентов в путь, и меньше времени гоняться за своим хвостом.

Некоторые владельцы дизельных двигателей покупают дешевые запчасти для ремонта своих грузовиков. Прочтите статью в нашем блоге о покупке дешевых топливных форсунок, а затем купите наши высококачественные детали для дизельных двигателей.

Магазин запчастей для дизельных двигателей

Диагностика системы впрыска топлива Common Rail, пять советов, которые следует учитывать

Переход от работы со старыми традиционными или механическими системами впрыска дизельного топлива к современной компьютеризированной системе Common Rail высокого давления или топливной системе HPCR требует изменений в вашем мышлении и в вашем диагностическом процессе.

Мы все знакомы с фразой «старую собаку не научить новым трюкам», но мы здесь, чтобы сделать вас умнее, предоставив вам 5 вещей, которые следует учитывать при диагностике системы впрыска топлива Common Rail, поэтому старые дизельные собаки Там еще можно выполнить несколько новых трюков.

Совет 1. Не пережимайте и не пережимайте линию возврата топлива ) можно «обмануть», увеличив давление впрыска, просто ограничив обратный поток топлива. Стиль насоса и его более низкое рабочее давление позволили эту «модификацию».
Это не относится к системам HPCR.

Если вы попытаетесь ограничить подачу топлива к двигателю с топливом HPCR, насос создаст такое большое давление в корпусе, что буквально выбьет уплотнения карданного вала и контрольные пробки прямо из насоса! Насос CP3 в значительной степени зависит от линии возврата топлива, чтобы сбросить это избыточное давление топлива, которое накапливается внутри насоса.

Мы не можем не подчеркнуть: НЕ перекрывайте возвратную топливную магистраль при выполнении диагностических проверок. Важно отметить, что в некоторых случаях (с модифицированными насосами CP3) вам действительно потребуется увеличить размер обратной линии, чтобы справиться с дополнительным потоком.

Совет 2. Не допускайте избыточного давления на входе топлива.

В некоторых случаях чем больше, тем лучше – например, зарабатывать деньги или отдыхать, но это не тот случай, когда речь идет о давлении топлива HPCR; слишком большое давление топлива на входе может создать такие же проблемы, как и ограничение обратной топливной магистрали. Существует «эффект умножения» давления топлива, поступающего в насос — подавайте топливо в насос под слишком высоким давлением, и он создаст огромное давление (до 40 000 фунтов на квадратный дюйм), что, скорее всего, приведет к лопанию уплотнений, повреждению насоса CP3 внутри, или повредить форсунки. Если вы используете CP3 в высокопроизводительном приложении, мы рекомендуем установить манометр подачи топлива, чтобы всегда обеспечивать правильное давление топлива.

Краткая справка: Рекомендуемое давление подачи для двигателей, оборудованных CP3 и CP4:

Dodge/Cummins ’03–’16 (5,9 л и 6,7 л) не менее 8 фунтов на квадратный дюйм / не более 15 фунтов на квадратный дюйм.

GMC/Duramax ’01–’16 (6,6 л) не менее 8 фунтов на кв. дюйм / не более 10 фунтов на кв. дюйм.

Ford/Powerstroke ’11–’16 (6,7 л) не менее 8 фунтов на квадратный дюйм / не более 10 фунтов на квадратный дюйм.

Совет 3: Заполните бак, чтобы свести к минимуму конденсацию и загрязнение водой.

Все мы знаем, что дизельное топливо гигроскопично, то есть впитывает воду. Поэтому неудивительно, что причиной номер один отказов дизельных топливных систем является, как вы уже догадались, загрязнение водой.

Если ваш двигатель не будет использоваться более 30 дней, мы рекомендуем полностью заправить топливные баки. Это гарантирует, что в резервуаре будет минимально возможное количество воздуха, что уменьшит образование конденсата. Также рекомендуется чаще менять топливные фильтры, если двигатель долго простаивает.

Вода или конденсат образуются на стенках топливного бака, создавая небольшое количество влаги; чем больше разница температур, тем быстрее собирается вода. Для образования конденсата в топливном баке автомобиля, который недавно не запускался, требуется примерно 28–30 дней. Эта влага будет накапливаться в топливе и начнет создавать ржавчину и водоросли внутри бака, в конечном итоге загрязняя все компоненты топливной системы.

Присадка к дизельному топливу Stanadyne Performance Formula является отличным стабилизатором топлива, и мы рекомендуем использовать ее, когда ваш автомобиль будет храниться в течение длительного периода времени.

Совет 4. Улучшайте фильтрацию – регулярно меняйте топливные фильтры

Форсунки HPCR тщательно изготавливаются в соответствии со строгими стандартами и многократно тестируются, прежде чем они попадут в коробку для продажи на прилавке. Если форсунка не проходит эти строгие испытания, ее придется демонтировать, чтобы начать все сначала.

Нам очень нравится Bosch, потому что они используют только материалы самого высокого качества для обеспечения долгого срока службы форсунок – компоненты измеряются с точностью до 4 знаков после запятой. Защита этих чрезвычайно чувствительных компонентов от повреждения, чрезмерного износа или загрязнения имеет решающее значение.

Несмотря на отсутствие присадок для удаления воды из дизельного топлива (продукты на основе спирта или продукты на основе метилгидрата не предназначены для использования в дизельном топливе), первой линией защиты является водоотделяющий топливный фильтр. Мы рекомендуем менять топливный фильтр при каждой второй замене масляного фильтра.

Одна из проблем, с которой мы сталкиваемся с производителями комплектного оборудования, заключается в том, что они устанавливают систему топливных фильтров, которая соответствует только минимальному стандарту защиты фильтрации. Улучшение системы фильтрации топлива похоже на покупку расширенной гарантии, помогая избежать частых поездок к дилеру для ремонта и сэкономить вам более чем несколько долларов.

Совет 5. Возвратите свой специально настроенный грузовик обратно в запас во время диагностического тестирования

С появлением на рынке специализированного программного обеспечения для настройки последних моделей грузовиков мир дизельных двигателей был катапультирован на новый уровень производительности и ожиданий клиентов. Несмотря на то, что на рынке существует довольно много хорошо спроектированных продуктов, повышающих производительность и увеличивающих пробег вашего грузовика, попадая в руки неподготовленного человека, вы можете нанести серьезный ущерб за короткий период времени.

Мы всегда рекомендуем возвращать любой специально настроенный грузовик обратно в исходную или заводскую конфигурацию, чтобы повысить точность и скорость диагностического тестирования. Пользовательские настройки программного обеспечения могут замаскировать проблемы и затруднить выявление неисправных компонентов.

Когда настройки программного обеспечения будут возвращены на склад, значения тестов OEM, процедуры диагностической проверки и спецификации, приведенные в руководствах по спецификациям, будут более точно отражать то, что происходит с вашим двигателем, чтобы вы могли быстро найти источник проблемы.

Модули настройки никогда не следует использовать для увеличения потерь мощности на двигателях с большим пробегом и/или изношенных двигателях. Хотя добавление тюнинговой модели к серийному грузовику, безусловно, сделает его более мощным, его не следует использовать для компенсации плохо работающего дизельного двигателя.

Хотя это и не ракетостроение, эти советы помогут обеспечить соблюдение очень важных основ при работе с дизельной топливной системой HPCR, гарантируя, что ваше время и усилия будут использованы с максимальной пользой.

Диагностика систем впрыска топлива в рампу требует большого внимания к деталям. Узнайте, как Island Diesel тестирует системы впрыска топлива Common Rail.

Магазин запасных частей для системы впрыска топлива

Практические рекомендации по обслуживанию форсунок Common Rail

Технический совет

Инструкции

Современные форсунки Common Rail могут выполнять многократный впрыск во время одного цикла сгорания и впрыскивать топливо в двигатель под гораздо более высоким давлением – до 30 000 фунтов на квадратный дюйм – через зазоры размером всего 1 микрон. Хотя это дает значительные преимущества, снижение выбросов, улучшенную экономию топлива и лучшую управляемость, это также означает, что они гораздо более подвержены износу. Здесь мы рассмотрим распространенные причины выхода из строя форсунок, каковы симптомы и как их диагностировать для обеспечения наилучшего обслуживания форсунок.

Почему форсунки Common Rail выходят из строя?

Хотя форсунки Common Rail рассчитаны на долгий срок службы, достижения в технологии впрыска означают, что они более подвержены износу из-за следующих проблем:

• Загрязнение частицами частицы могут нанести значительный ущерб. Часто являясь следствием неэффективной фильтрации, эти мельчайшие частицы могут разрушить регулирующий клапан и шар, что приведет к плохой герметизации между ними. Со временем это может изменить схему распыления топлива и, в свою очередь, количество, время и распределение впрыскиваемого топлива.
• Загрязнение водой : Другой распространенной причиной выхода из строя форсунок Common Rail является загрязнение из-за избытка воды в топливе. При неправильном хранении или обращении вода может попасть в топливо и вступить в реакцию с содержащимися в нем химическими веществами, вызывая коррозию металлических поверхностей и уменьшая смазку между движущимися частями. В совокупности это может привести к преждевременному износу как форсунок, так и топливного насоса высокого давления.
• Накопление отложений : Любое топливо, оставшееся в форсунке после выключения двигателя, будет фактически «приготовлено» остаточным теплом, создавая углеродистые отложения, также известные как коксование. Если их не остановить, эти отложения будут накапливаться вокруг наконечника сопла и внутренних частей инжектора, вызывая заедание иглы. Опять же, это может нарушить как количество, так и время инъекции.
• Неправильная установка : Неправильная установка также может привести к преждевременному выходу из строя. Например, отсутствующая шайба форсунки или шайба, которая не была установлена ​​должным образом, приведет к просачиванию продуктов сгорания через шайбу форсунки. Точно так же уплотнительные кольца могут легко выкатиться из своих канавок. Хотя это может показаться простыми проблемами, они могут привести к гораздо более серьезным проблемам, включая плохую работу форсунок, запуск и топливную экономичность.

Признаки неисправной форсунки Common Rail?

Неисправная топливная форсунка почти наверняка нарушит подачу топлива в камеру сгорания. В худшем случае, это может даже предотвратить все это вместе. В любом случае это повлияет на работу автомобиля, что приведет к ряду общих симптомов:

• Индикатор проверки двигателя : если двигатель не работает должным образом, это может привести к включению индикатора управления двигателем. Для подтверждения кода неисправности потребуется диагностический сканер.
• Грубый холостой ход : если подача топлива ограничена, число оборотов на холостом ходу упадет, что приведет к неровному холостому ходу. Если он упадет слишком низко, автомобиль в конечном итоге заглохнет.
• Стук в двигателе : когда топливо не воспламеняется должным образом, например, из-за неправильной топливно-воздушной смеси, это может вызвать преждевременную детонацию — это можно услышать как стук или звон в двигателе.
• Помпаж двигателя : неисправная форсунка может также подавать слишком много топлива в цилиндр, что приводит к помпажу двигателя. Если это произойдет, обороты двигателя будут продолжать изменяться при постоянной нагрузке и дроссельной заслонке.
• Пропуски зажигания в двигателе : при нарушении подачи топлива цилиндры двигателя могут быть не в состоянии обеспечить достаточную мощность для автомобиля, что приводит к пропуску зажигания.
• Утечка топлива : если дизельное топливо присутствует снаружи форсунки или поблизости, форсунка может быть повреждена. В противном случае уплотнение могло быть изношено.
• Плохая экономия топлива : ECU компенсирует любые неисправные форсунки путем избыточной подачи топлива. Это приводит к тому, что двигатель работает на обогащенной смеси, потребляя больше топлива, чем необходимо.
• Увеличение выбросов : неисправная форсунка также может привести к неполному сгоранию дизельного топлива и, как таковое, к увеличению выбросов в дизельных автомобилях.

Как диагностировать неисправную форсунку Common Rail

Если у вашего клиента возникли какие-либо из вышеперечисленных проблем, и вы подозреваете, что неисправна дизельная форсунка Common Rail, важно провести тщательную диагностику, чтобы определить точную причину:

• Определите код неисправности : Первым этапом выявления неисправностей Common Rail является опрос OBD автомобиля. Используя качественный универсальный диагностический инструмент, такой как решение DS от Delphi Technologies, вы сможете быстро идентифицировать коды неисправностей и сузить круг диагностики.
• Проверьте форсунки : Если OBD выдал код неисправности системы впрыска топлива, проверьте работоспособность форсунки. Такие инструменты, как диагностический комплект Sealed Rail от Delphi Technologies, могут быть подключены к форсункам, что устраняет необходимость в полном демонтаже и установке системы. Он собирает и измеряет обратные утечки из форсунок и указывает, какая форсунка может быть неисправна и нуждается в замене. Заменяя отдельные форсунки, а не весь комплект, автомастерские могут сэкономить время и деньги.
• Проверьте работу насоса Common Rail : Затем установите комплект Sealed Rail непосредственно на выпускную трубу высокого давления от насоса и проверните двигатель, чтобы зарегистрировать давление в системе. Комплект герметичных направляющих отображает результаты в цифровом виде, и если значение отличается от указанного измерения давления для транспортного средства, насос может быть неисправен.
• Подтвердите механическую или электрическую неисправность насоса. : Если подозревается неисправность насоса Common Rail, используйте комплект False Actuator Kit вместе с Sealed Rail для дальнейшего расследования. Это временно заменяет привод автомобиля, чтобы насос мог создавать полное давление в системе. Если насос создает правильное давление при установленном ложном приводе, то, скорее всего, неисправен привод автомобиля, и его следует заменить. Однако, если давление по-прежнему ниже требуемого уровня, возможно, насос Common Rail имеет механическую неисправность и его следует отремонтировать или заменить.
• Проверка электрической целостности форсунок : С помощью комплекта для проверки электронных форсунок Delphi Technologies можно проверить наличие обрыва цепи катушки и внутреннего короткого замыкания катушки, проверить изоляцию катушки относительно корпуса форсунки и измерить сопротивление и индуктивность катушки с помощью всего лишь один инструмент. Это позволит вам быстро и легко определить любые электронные неисправности, как на автомобиле, так и вне его. Обратите внимание, что если электромагнитный инжектор Common Rail имеет электронную неисправность, его нельзя отремонтировать.
• Диагностика и устранение лакового покрытия на ранней стадии : Если в ходе вышеуказанных тестов не обнаружено никаких неисправностей, это хороший признак наличия лакового покрытия клапана. Выполняя тест «жужжания», комплект для проверки электронных форсунок также позволит вам проверить, свободно ли двигается форсунка. Если нет, просто используйте вместе с комплектом для очистки инжектора растворителем для очистки любого лака на клапане.

Как заменить форсунку Common Rail

После того, как вы определили неисправную форсунку, выполните замену согласно передовой практике, выполнив следующие действия:

• Для начала проверьте отсутствие остаточного давления в системе с помощью диагностического прибора.
• Затем снимите трубку форсунки – не забудьте закрыть все открытые трубки, чтобы избежать загрязнения.
• Устранить обратную утечку. Вам также может понадобиться отсоединить разъем свечи накаливания в зависимости от применения.
• Затем снимите электрический разъем и зажим и снимите форсунку с гнезда.
• Перед установкой новой форсунки важно записать новый корректирующий код.
• Снимите защитный колпачок с форсунки и осторожно установите новую форсунку на место.
• Установите фиксирующий зажим и затяните его в соответствии со спецификациями производителя автомобиля.
• Затем установите на место электрический разъем, обратную течь и свечу накаливания.
• Установите новую трубу высокого давления и снова затяните ее в соответствии с техническими характеристиками, используя соответствующий инструмент.
• Наконец, перепрограммируйте ЭБУ с помощью нового кода коррекции с помощью диагностического прибора. Это обеспечит корректировку длительности импульсов и правильную подачу топлива.

Как ухаживать за форсунками Common Rail

Еще один хороший способ сделать так, чтобы ваши клиенты были довольны, — дать несколько простых советов по обслуживанию. Как и многие другие детали, регулярная TLC поможет сохранить форсунки в хорошем рабочем состоянии дольше.

• Регулярно проверяйте форсунки — как правило, это должно быть каждые 20 000 миль, но может быть и раньше, если совершаются частые короткие поездки.
• Используйте топливо высшего качества с добавлением моющих присадок, чтобы очистить детали двигателя от отложений.
• Периодически добавляйте в бак очиститель топливной системы, чтобы поддерживать состояние системы впрыска топлива.
• Регулярно меняйте моторное масло, чтобы поддерживать его работу с оптимальной эффективностью. Со временем оно может начать ухудшаться, постепенно теряя способность очищать, охлаждать и смазывать двигатель.
• Регулярно заменяйте воздушные, масляные и топливные фильтры. Грязные или забитые фильтры будут способствовать попаданию загрязняющих веществ в двигатель, что приведет к повреждению основных компонентов и ухудшению характеристик двигателя и экономии топлива.
• Учитывайте свой стиль вождения. Более короткие поездки с пуском и остановкой и интенсивное вождение увеличивают нагрузку и, следовательно, износ системы впрыска топлива.

Следуя приведенным выше советам, вы сможете точно определить возможные причины, упростить процесс диагностики и выполнить замену форсунки в соответствии с передовыми методами — для качественного и долговечного ремонта, которому вы и ваши клиенты можете доверять.

Связанные ресурсы

Инструкции

Для техников

В этом видео мы покажем вам пошаговое руководство по снятию и замене дизельной форсунки Common Rail. Прежде чем приступить к работе с любой дизельной системой высокого давления, необходимо…

Нажмите здесь, чтобы узнать больше

Технический совет

Практическое руководство

Для техников

Применение автомобиля Модель двигателя Система Mercedes Class C W204, E W212, E Coupé W207 и GLK X204 Дизельные системы Резюме Эта функция используется для программирования DCU с новой. ..

Щелкните здесь, чтобы узнать больше

How-to

Ни одна новая технология не обходится без проблем, и, к сожалению, GDi не является исключением. Здесь мы рассмотрим одну из самых распространенных проблем обслуживания — накопление углерода — и как вы можете помочь…

Нажмите здесь, чтобы узнать больше

Инструкции

Для техников

Для владельцев магазинов

Основы GDi Несмотря на дебют в середине 1950-х годов, система прямого впрыска бензина (GDi) только недавно вступила в свои права, поскольку производители автомобилей ищут больше…

Нажмите здесь, чтобы узнать больше

Практические советы

Вот некоторые возможные симптомы и типичные коды неисправностей форсунки Common Rail (CRI) на Ford Mondeo 2.0 TDCi. Двигатель может работать нестабильно, что приводит к…

Щелкните здесь, чтобы узнать больше

Сопутствующие товары

В наши решения для послепродажного обслуживания мы вложили более 80 лет опыта в области впрыска топлива в оригинальном исполнении.
