Строение колеса и устройство автомобильной шины для начинающих

Расскажем про строение и устройство колеса автомобиля. Из чего состоит колесо и что такое шина. Чем различается радиальная шина от диагональной. Информация для начинающих автолюбителей и чайников.

Строение колеса

Колеса обеспечивают движение путём преобразования вращения в поступательное движение машины. Они воспринимают и сглаживают удары от неровностей на поверхности дороги. От них зависят управляемость, устойчивость и плавность хода.

По назначению колёса автомобиля делятся на ведущие, управляемые ведомые и комбинированные (одновременно ведущие и управляемые). Колесо состоит из:

  • обода — на него монтируется покрышка;
  • бортового кольца — удерживают шину на колесе и выполняет функцию замочного кольца;
  • колёсного диска — бывают штампованные, кованые, литые и составные (для грузовых машин). На дисках колёс выполнены конические отверстия, которыми колесо устанавливают на шпильки или гайки. Совпадение конусов гаек и отверстий на дисках обеспечивает точную установку колёс;
  • шины.

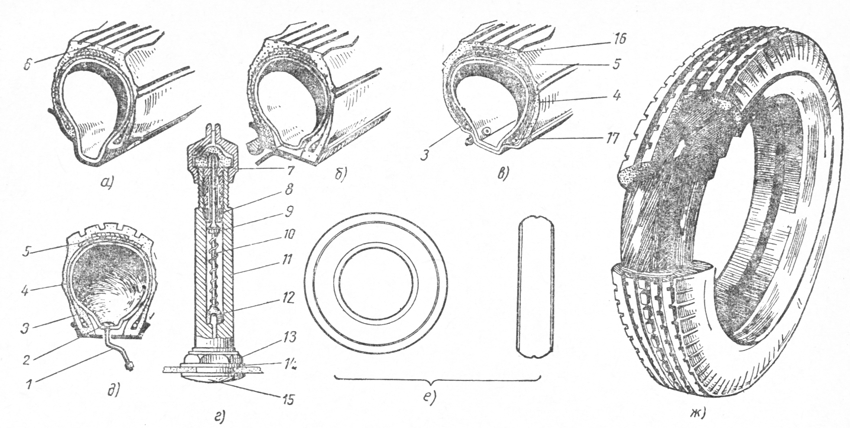

Устройство колеса легкового автомобиля: 1 — диск колеса, 2 — обод, 3 — борт, 4 — камера, 5 — боковина, 6 — корд, 7 — протектор.

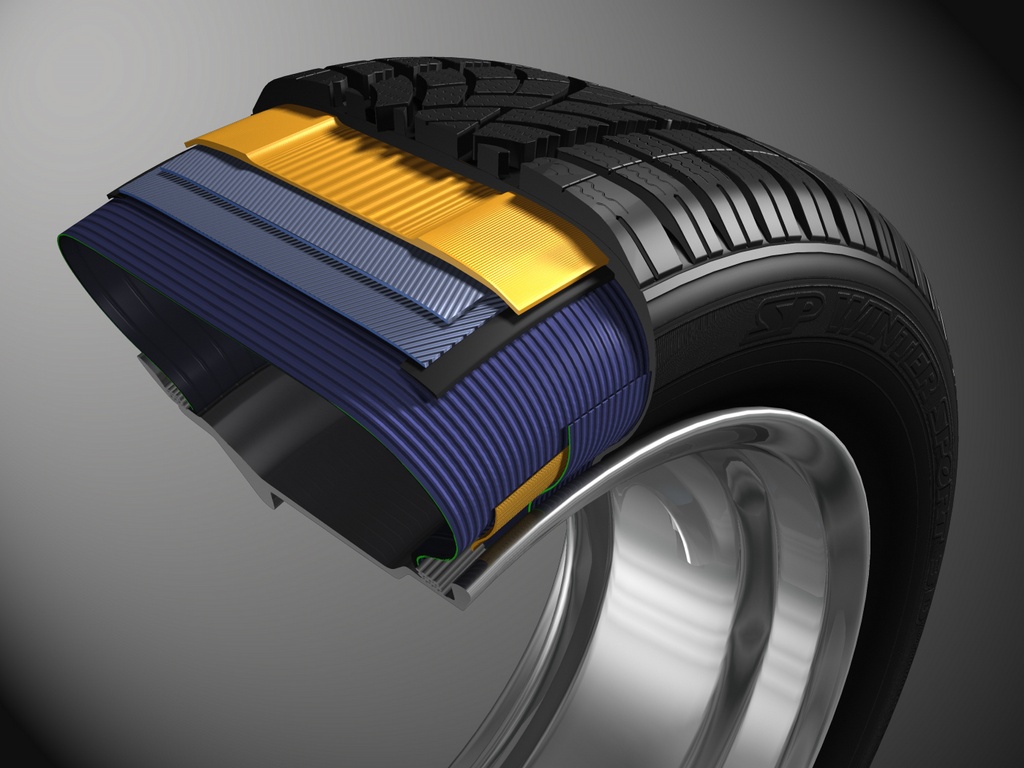

Строение автомобильной шины

Бывает камерной или бескамерной. В камерной находится резиновая камера заполненная воздухом. А шина без камеры называется покрышкой. Покрышка состоит из каркаса (корда) и протектора, а также боковин и бортов.

Каркас является главной частью покрышки, её силовой основой. Выполняется из нескольких слоев специальной ткани – корда. Он воспринимает давление сжатого воздуха изнутри и нагрузки от дороги снаружи. Материалом корда могут служить: хлопок, металлическая проволока, нейлон, стекловолокно и прочие материалы.

Оптимальным решением является брекер с нитями корда, свитыми из тонких стальных проволочек. По сравнению с текстильным, данный корд имеет во много раз меньше растяжение. Но есть минусы: он менее терпим к нагрузкам на низкочастотном покрытии. Если при проколе шины, в брекер попадает вода, особенно с химическими реагентами, то быстро разрушается от коррозии. Альтернатива — применение синтетики, обладающая достоинствами текстильных нитей, но лишена недостатков стальных прутьев.

Протектор (беговая дорожка) — это толстый слой резины с определенным рисунком. Он расположен на наружной поверхности покрышки и непосредственно соприкасается с поверхностью дороги. Рисунок протектора может быть для хороших дорог (применяют мелкий рисунок), универсальным и специальным для бездорожья (крупный рисунок протектора). Зимой используют шипы в протекторе.

В бескамерной шине отсутствует резиновая камера с воздухом. Полость между покрышкой и ободом герметичная, т.к. непосредственно заполняется воздухом. Поэтому диск бескамерной шины отличается от обычного наличием уплотняющих буртиков (бортовое кольцо) на ободе. Если используете покрышки с камерой, то подойдут любые диски, буртики не помешают.

Диагональная и радиальная конструкция

В диагональных шинах нити корда располагаются перекрестно, угол наклона составляет 35 — 38°. Они соединяют боковины покрышки по диагонали. Такие покрышки встречаются только для грузовых автомобилей и спецтехники.

В радиальных шинах нити корда расположены под прямым углом по отношению к бортам. Основными достоинствами являются: хорошее сцепление с дорогой, малое сопротивление качению и большой срок службы. Радиальные шины более современные, чем диагональные. Они используются на современных автомобилях. С ними машина устойчивее на дороге, экономичнее и динамичнее.

Чтобы протектор хорошо держал дорогу, он должен приноравливаться к её неровностям — быть достаточно гибким. Чему корд каркаса почти не препятствует. Но деформация боковины шины не желательна — она ухудшает управление автомобиля.

  • Из чего делают покрышки для машины

Для решения этой задачи используют дополнительное силовое кольцо из несколько слоёв корда. Его называют брекер, он не допускает сильных деформаций в боковом направлении. Чтобы брекер обладал необходимой жесткостью, нити в нём уложены не радиально, а диагонально.

Маркировка

На боковине шины можно увидеть надпись 185/60 R15. Это означает:

  • 185 – её ширина в миллиметрах,
  • 60 – соотношение высоты шины к её ширине в процентах,
  • R – радиальная конструкция (с радиальным расположением нитей),
  • 15 – посадочный диаметр в дюймах (один дюйм равен 2,54 сантиметра).

Ошибкой многих автолюбителей является заблуждение, что буква R в маркировке указывает на радиус. Эта буква с числом 15 никак не связана. Она указывает, что данная резина — радиальной конструкции, в отличие от устаревших диагональных. А число 15 — посадочный диаметр по ободу колеса. 15 дюймов = 381 мм.

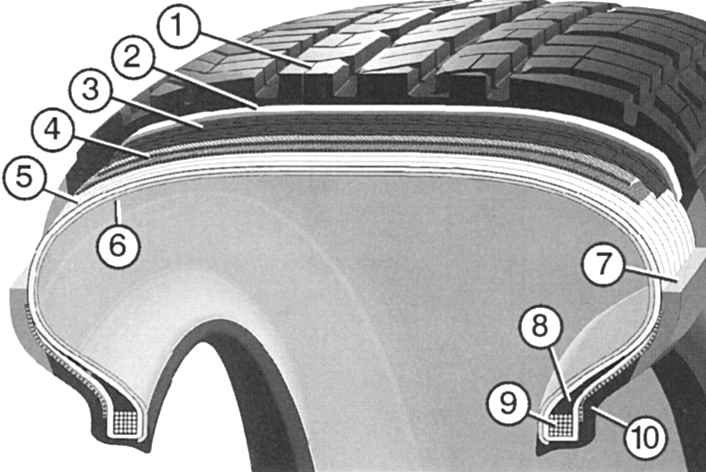

Устройство автомобильной шины — покрышки автошины



Современные шины работают при высокой скорости движения. Поэтому, современные требования к безопасности авто предписывают определенные требования, обеспечивающие надежную и безопасную работу автомобиля. Так же, его высокую комфортабельность и экономичность.

Что характеризует надежность шины

Ниже представлены важные характеристики автошин:

Благодаря этим коэффициентам шины обеспечивают хороший контакт с дорогой, а также управляемость автомобиля, устойчивость в поворотах и, что немаловажно, экономичность.

Технологи при разработке шин учитывают дополнительные характеристики, отражающие такие свойства шины:

В настоящее время покрышки легковых авто подразделяются: низкопрофильные и сверхнизкопрофильные.

Устройство автомобильной шины

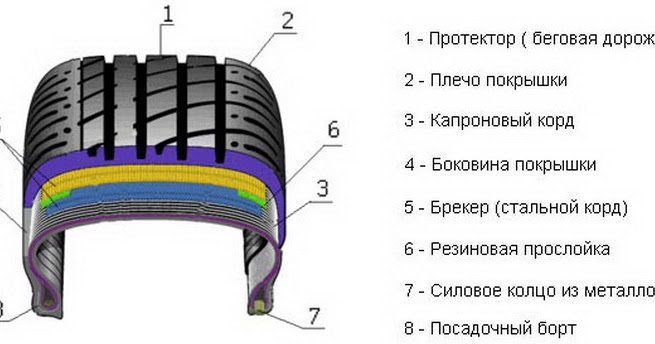

Схема устройства автомобильной шины

  1. Слой каркаса

  2. Брекер шины

  3. Протектор

  4. Боковая часть

  5. Борт

Каркас — это основа шины. Он воспринимает давление воздуха при накачивании и передает нагрузку, действующую на шину от дороги на колесо движущегося автомобиля. Каркас состоит из резиновых прослоек и прорезиненного корда. Корд подвержен высоким нагрузкам, поэтому он должен быть изготовлен из высокопрочных материалов, таких как: хлопок, нейлон, стальная проволока, и др.

Для нормальной эксплуатации шины нужна тесная взаимосвязь каркаса и протектора. Этой цели служит брекер. Он представляет собой резиновые слои, смягчающие ударные нагрузки на шину, и более равномерно распределяет их по поверхности покрышки.

Протектор обеспечивает шине износостойкость, надежное сцепление с дорогой, а также защищает резину от возможных повреждений.

Протектор имеет определенный рельефный рисунок. От его формы и глубины зависят многие эксплуатационные показатели шины. Поэтому, создание рисунка – не прихоть дизайнера, а напряженная работа технологов завода-изготовителя.

Боковинами принято называть слой поверх боковых стенок каркаса. Они защищают шину от влаги и разного рода механических повреждений.

Борт — это жесткая, ободная часть автошины.

Камерная или бескамерная шина

В настоящее время современные легковые автомобили комплектуются бескамерными шинами. В отличие от обычной камерной покрышки, они имеют следующие преимущества:

  • Бескамерная — более безопасна (это особенно важно при движении на высоких скоростях)

  • В бескамерной шине предусмотрен герметизирующий слой, стягивающий резину при проколе колеса

  • При эксплуатации данные шины греются гораздо меньше.

Следует учесть, что колеса, укомплектованные бескамерными шинами должны быть герметичны и жестки. Это значит, что даже незначительная деформация диска может привести к потере рабочего давления в шине.

Радиальные или диагональные шины

Задача выбора для владельца легкового автомобиля сократилась ровно на 50%. Диагональные шины для легковых автомобилей уже не производят. Они нашли дальнейшее применение только на грузовой технике.

Разницу – в конструкционных особенностях слоев каркаса.

Нить корда в радиальных шинах расположена от борта к борту, в поперечной плоскости. А в диагональных – перекрещивается. Такое расположение корда ухудшает работу шины в целом. В радиальных шинах число каркасных слоев намного меньше, чем в диагональных. Кроме того, они имеют мощный брекерный пояс, придающий шине необходимую жесткость.

Боковины радиальной шины также претерпели изменений. Как описано выше, они имеют определенный слой хорошей, качественной резины. Этот слой, прежде всего, необходим для предохранения шины от возможных повреждений в процессе эксплуатации. Бортовая часть этих шин работает в сложных условиях, поэтому бортовые кольца и борта более прочны и жестки соответственно.

Маркировка шин

Ниже представлена типовая маркировка автошины. Но, как известно, каждая шина имеет свои конструкционные особенности. Следует внимательно к этому относиться при выборе шин для конкретного автомобиля.

255 – ширина шины (измеряется в мм.)

40 – отношение высоты профиля к ширине резины (измеряется в процентах)

R – обозначает тип конструкции шины. В данном случае R – означает радиальная.

18 – диаметр автодиска, измеряется в дюймах (для справки: 1дюйм=2,54см.)

После обозначения диаметра в маркировке конкретной шины может стоять буква. Эта буква означает индекс максимально-допустимой скорости, с которой может двигаться автомобиль, оснащенный данными шинами.
