Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения. Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди. На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

  • Встречные автомобили без причины постоянно сигнализируют водителю.
  • Были установлены противотуманные фары.
  • Произошла замена фары или элементов головного освещения.
  • Водитель постоянно ездит по некачественным дорогам.
  • Произошел ремонт в области передней подвески машины.
  • Начинать летний и зимний сезон необходимо с регулировки фар.
  • Замена дисков, шин.
  • Был ремонт передней части кузова.
  • Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель. Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности. То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

  • Делается разметка на стене.
  • Осуществляется разметка фар.
  • Регулировка ближнего света фар.
  • Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

  • Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
  • Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

  • На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
  • Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
  • На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
  • При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

mensdrive.ru

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

  • сделать разметку на стене;
  • осуществить разметку ламп;
  • настроить ближний свет;
  • настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет

соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

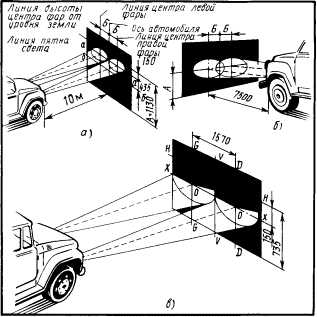

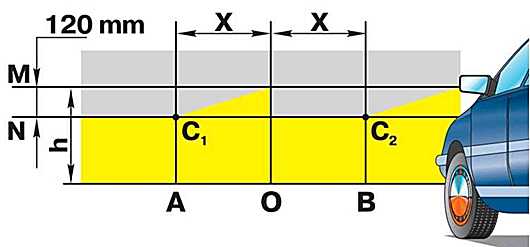

схема регулировки фар

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров

и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

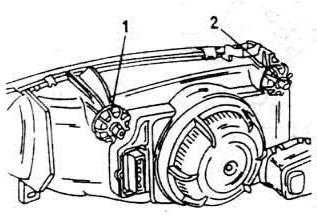

Регулировочные винты фар

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Регулировка противотуманных фар

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

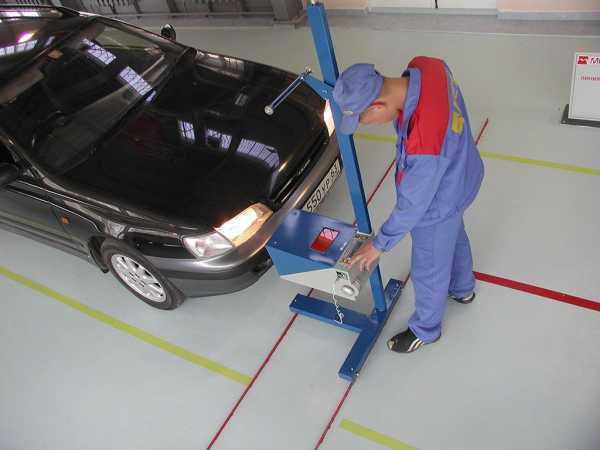

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20...30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.


Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Регулировка фар - как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.

Когда требуется настройка

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

  • свет фар отличается, если встать перед автомобилем;
  • при езде на ближнем свете водители встречного транспорта моргают дальним;
  • ухудшился обзор обочины;
  • галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

  • попадание в крупную выбоину на высокой скорости;
  • неисправность корректора;
  • последствия легкого ДТП;
  • установка ламп сомнительного качества.

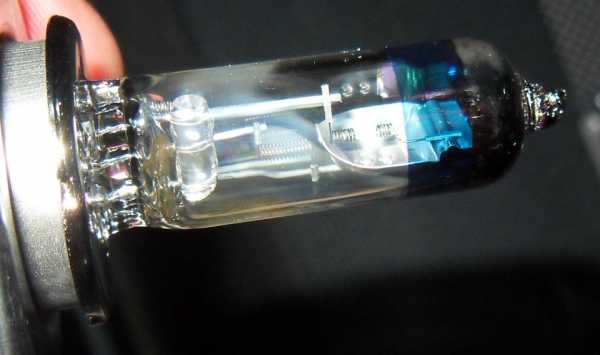

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

  • подручные инструменты;
  • заранее обслуженный и подготовленный автомобиль;
  • схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

  • рулетка;
  • маркер;
  • строительный уровень;
  • отвертка или шестигранник в зависимости от модели автомобиля;
  • чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

  1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
  2. Очистить багажное отделение.
  3. Заправить полный бак топлива.
  4. Отмыть кузов на мойке.
  5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
  6. Покачать кузов для расслабления пружин и амортизаторов.
  7. Открыть капот и протереть тканью оптику.
  8. Выставить корректор в нулевое положение.

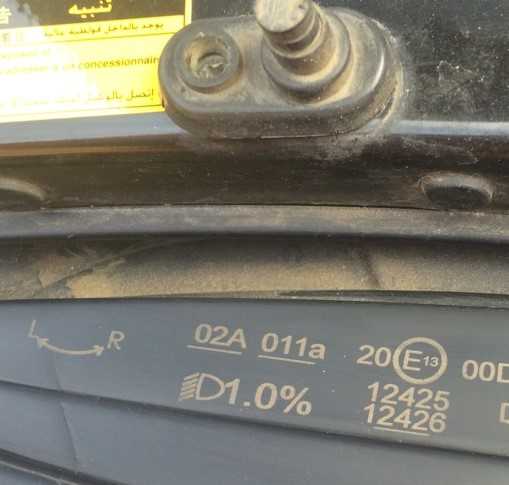

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

Нанесение разметки

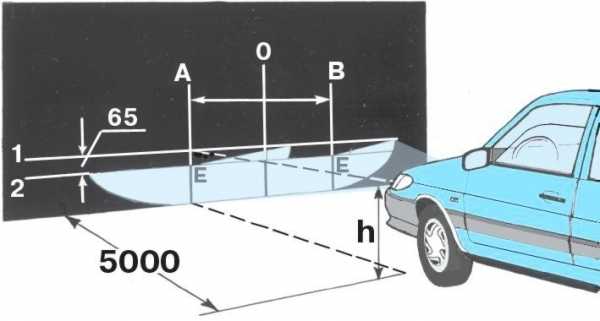

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

  1. Измерить высоту лампы ближнего света относительно земли.
  2. Перенести горизонтальную линию на стену.
  3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
  4. Замерить расстояние между лампами в правой и левой фаре.
  5. Нанести отметки на стене относительно центральной полосы.

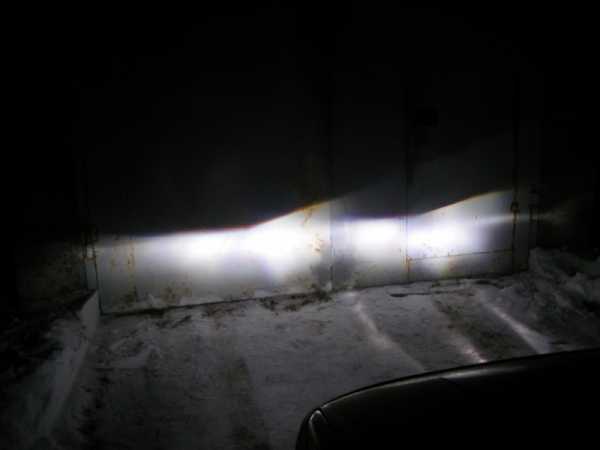

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

  • винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
  • угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

  1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.

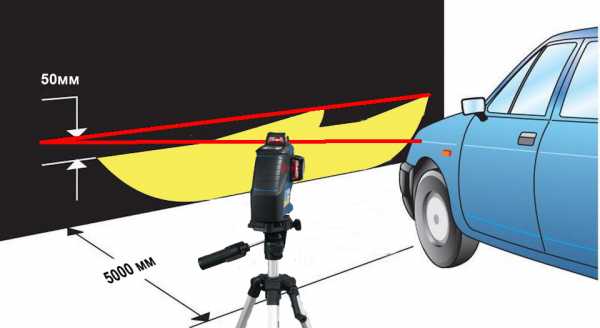

  2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
  3. Граница галки не должна выходить за пределы горизонтальной пометки.

Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

infokuzov.ru

Приборы для проверки и регулировки света фар

Прибор для проверки света фар ОПК (ГАРО)

Общий вид прибора для проверки света фар модели ОПК (ГАРО) приведен на рисунке. Прибор состоит из основания на колесах, стойки, установленной на основании вертикально, оптической камеры и ориентирующего устройства.

Рис. Прибор для проверки и регулировки света фар модели ОПК: 1 — ось; 2 — крышка; 3 — разъем для подключения компьютера; 4 — разъем для подключения зарядного устройства; 5 — отсчетный лимб; 6 — клавиша для включения питания прибора; 7 — клавиша для переключения света фар; 8 — приборная панель; 9 — оптическая камера; 10 — ориентирующее устройство; 11 — упорная гайка; 12 — шайбы; 13 — ручка; 14 — кронштейн фиксатора; 15 — ось винта; 16 — упорный винт; 17 — ручка; 18 — рычаг фиксатора; 19 — стойка; 20 — основание

Оптическая камера представляет собой корпус, в котором установлены линза, пузырьковый уровень, смотровое стекло, экран, перемещающийся по вертикали с помощью отсчетного лимба 5.

На экране установлены фотоэлементы для измерения силы света.

Рис. Расположение фотоэлементов на подвижном экране оптической камеры прибора: 1, 4 — фотоэлементы для измерения силы света противотуманной фары соответственно в теневой и световой области пучка света; 2 — фотоэлемент для измерения силы дальнего и ближнего света в теневой области пучка света и силы света всех остальных световых приборов; 3 — фотоэлемент для измерения силы ближнего света в световой области пучка света

На крышке камеры расположена приборная панель. На ней установлен жидкокристаллический индикатор, на который выводятся результаты измерений и текстовые сообщения. Изображены условные обозначения выбранного режима измерения (по порядку символов на рисунке — ближний свет, дальний свет, головной противотуманный свет, указатель поворотов), которые подсвечиваются с помощью светодиода; таблицы с данными для регулировки фар, имеются клавиши управления прибором.

На задней стенке камеры расположены:

  • клавиша для включения питания прибора либо для включения режима зарядки аккумулятора прибора
  • разъем для подключения компьютера
  • разъем для подключения зарядного устройства
  • отсчетный лимб
  • крышка, за которой располагается элемент питания

Перемещение камеры по стойке производится при ослабленном упорном винте (против хода часовой стрелки до упора) и нажатом рычаге фиксатора. При этом камера поддерживается за ручку, расположенную с ее противоположной стороны. Фиксация камеры на необходимой высоте осуществляется при отпускании рычага 18 и закручивании упорного винта по ходу часовой стрелки до упора. Высота установки контролируемой фары определяется (в миллиметрах) по шкале, нанесенной на стойку, по верхнему краю кронштейна фиксатора 14.

Рис. Приборная панель: 1 — жидкокристаллический индикатор; 2 — символы режима измерений; 3 — таблицы; 4 — клавиши управления

Установка оптической оси прибора в горизонтальной плоскости производится по пузырьковому уровню поворотом оптической камеры относительно оси винта 15 и фиксируется ручкой 17.

Ориентирующее устройство щелевого типа предназначено для установки оптической оси прибора параллельно оси транспортного средства. Ориентирующее устройство 10 устанавливается в одно из трех отверстий стойки через упорную гайку 11, две шайбы 12 и фиксируется ручкой 13.

Прибор ОПК в отличие от других приборов подобного типа позволяет измерять частоту следования проблесков указателей поворотов в герцах, которая определяется одновременно с силой света указателей поворотов. На данном приборе можно измерять также силу света фар с газоразрядными источниками света. Прибор имеет выход для информационного обмена с ЭВМ по интерфейсу, позволяющий передавать и распечатывать результаты измерений.

Прибор для проверки и регулировки света фар ОП (ГАРО)

Прибор модели ОП (ГАРО) отличается от ОПК приборной панелью, отсутствием возможности измерения частоты следования проблесков указателей поворотов и передачи результатов измерений в центральный компьютер.

Рис. Шкала индикатора силы света: 1, 3 — секторы годности оптического элемента противотуманной фары соответственно в теневой и световой части пучка; 2, 4 — секторы годности оптического элемента ближнего света соответственно в теневой и световой части пучка; 5 — сектор годности оптического элемента дальнего света

Прибор ОП оборудован стрелочным индикатором силы света со шкалой, имеющей секторы годности силы света основных и противотуманных фар.

ustroistvo-avtomobilya.ru

Последовательность регулировки фар своими руками

Современные автомобильные лампы излучают очень яркий свет, который при неправильной установке фары ослепляет встречных водителей, создавая угрозу безопасности движения. Несмотря на то, что фары на заводе проходят настройку направленности излучения по специальным приборам, со временем эта настройка требует корректировки после замены ламп, стекла, деформации кузова или ремонта подвесной системы. Световой поток фар должен охватывать проезжую часть дороги непосредственно впереди машины и часть обочины, не задираясь высоко вверх.

Регулировка фар на СТО с помощью приборов

Обычно регулировку светового потока головных фар производят на СТО с помощью специального прибора, обеспечивающего хорошую точность установки. Опытные специалисты выполнят эту процедуру за небольшую цену. Однако не всегда на СТО попадаются грамотные и добросовестные работники, гарантирующие качество настройки. К сожалению, Интернет — форумы полны отрицательных высказываний автолюбителей по отношению к таким горе — мастерам. Поэтому иногда нелишне самостоятельно заняться проверкой настройки фар и их регулировкой.

Хотя эта работа и не требует особых навыков от исполнителя и под силу любому автолюбителю, однако после первой самостоятельной настройке нужно будет проверить результаты своей работы опытным мастером авторитетного СТО, чтобы быть в дальнейшем уверенным в своих действиях.

Что нужно для выполнения работ

Отрегулировать фару на новых моделях автомобилей можно, не разбирая оптику, используя для этого пластмассовые головки регулировочных винтов, расположенных на тыльной её поверхности. Винты позволяют перемещать фару в вертикальном направлении и поворачивать поток света по горизонтали от края к центру и наоборот. Для выполнения регулировки фар потребуется отвёртка «под крест» различной длины или шестигранный гаечный ключ.

На разных моделях автомобилей производители обычно обговаривают его загрузку, при которой производится корректировка фар . Если этого нет в инструкции по эксплуатации автомашины, то следует выполнять регулировочные работы при полностью заправленном и снаряженном её состоянии. Предварительно нужно обеспечить нормальное давление во всех шинах и одинаковую нагрузку на переднюю и заднюю оси.

Также автомобиль не должен иметь заметных дефектов подвесной системы, влияющих на его клиренс. Большое значение имеет отсутствие дефектов в лампах освещения, установленных в фары, так как они могут привести к невозможности корректировки направления светового потока. Процедура настройки также зависит от типа установленных ламп на фарах. Они могут быть отдельные для ближнего и дальнего света или совмещённые с двумя нитями накала. При установке раздельных ламп следует проводить настройку отдельно для каждой лампы – для ближнего и для дальнего света. При наличии совмещённых ламп регулировка фар производится только по ближнему расстоянию.

Регулировочные винты блок-фар ВАЗ 2110

В основном на всех марках автомобилей направление светового потока регулируется с помощью двух регулировочных винтов. Несмотря на внешнюю простоту процедуры, практически выполнить её не всегда получается так просто. Особенно это касается устаревших моделей авто с круглыми головными фарами. Причина тому – коррозия и деформация мест крепления фар. Винты со временем могут прикипеть и приржаветь, и их очень непросто бывает отвернуть. Водителям «Жигулей» моделей 2101, 011, 06, «Нивы» нужно периодически смазывать винты антикоррозионными смазками.

Владельцам авто с блок-фарами легче, в них винты расположены сзади и менее подвержены коррозии, но их также следует периодически шевелить, чтобы они не схватились намертво. Чаще всего начинает покрываться ржавчиной низ рефлектора фары за счёт стекания туда конденсата, образующегося при перепаде температур на поверхности рефлектора. Чтобы влага своевременно испарялась,  нельзя герметизировать специальные технологические отверстия в фаре, обеспечивающие вентиляцию воздуха.

К вопросу настройки направления светового потока фар нужно подходить со всей ответственностью, так как неправильная установка приведёт к тому, что фары будут светить слишком близко от машины или, наоборот, слишком далеко, слепя встречных водителей, что одинаково отрицательно влияет на безопасность движения в тёмное время суток.

Как выполняется корректировка фар — план проведения работ

Алгоритм регулировки света любой марки автомобиля примерно одинаков. Чтобы правильно провести регулировку фар своими руками нужно подобрать площадку с ровным покрытием около забора, стены здания или гаража так, чтобы на них можно было бы нарисовать мелом тарировочные метки и линии. Подготовленная автомашина устанавливается на площадке носом перпендикулярно к стене на дистанции 5 метров до неё.

Схема самостоятельной регулировки фар

Далее на стене производится разметка тарировочного экрана. Для этого:

  • центральная продольная ось автомашины доводится по земле до стены и продолжается перпендикулярно вверх по стене в виде центральной нулевой линии «0»;
  • измеряется база между центрами фар на автомашине, которая переносится на стену, как расстояние между двумя вертикальными линиями (слева – «Л», справа – «П»), расположенными симметрично и параллельно нулевой линии;
  • измеряются высоты расположения центров обеих фар от земли, и они переносятся на стену в виде горизонтальной линии «Н». Если значения высот обеих фар отличаются, то линия на стене получится наклонной, чего быть не должно. Для устранения разницы нужно выровнять давление шин и качнуть несколько раз машину, чтобы привести рессоры и амортизаторы в нормальное положение.

Если автомобиль имеет электрический или гидравлический привод  корректировки фар, то ручку его регулировки следует выставить в нулевое положение, так как в другом положении корректор автоматически вернёт прежнюю настройку фар.

Каждую фару нужно регулировать отдельно, отключив питающий провод одной из них, во время настройки другой, или закрыв её непроницаемым материалом. Включив фару в режиме ближнего света, нужно проверить совпадение светового пятна на стене с нанесённой разметкой. В идеале должно быть совпадение верхней границы светового пятна с линией горизонта «Н» и точек перехода границы светового пятна из горизонтальной линии в наклонную с вертикалями «Л» и «П».

Если есть отклонения границ пятна от линий разметки, то нужно произвести корректировку фар, подкручивая головки регулировочных винтов. Один из винтов, находящийся снизу или сверху фары, изменяет её наклон по вертикали, те есть устанавливает верхнюю границу светового пучка на тарировочную линию «Н». Второй винт, расположенный сбоку с наружной стороны фары, изменяет направление пучка света по горизонтали, то есть перемещает точку преломления пятна до совпадения с вертикальными линиями «Л» и «П».

Настройка противотуманных фар производится аналогично, только регулируется пятно только по вертикали, то есть по высоте. При этом верхняя граница светового пятна на стене от противотуманной фары должна быть ниже на 20 см от горизонтальной линии «Н», размеченной для ближнего света. На этом процесс самостоятельной настройки фар можно считать завершённым. Правильность её выполнения будет заметна уже во время первой же ночной поездки.

avtomotoprof.ru

Как правильно отрегулировать фары самостоятельно

На границе света и тьмы:как правильно отрегулировать фары самому

Задумайтесь, когда вы последний раз регулировали свет фар на своем автомобиле? Уверен, большинство из вас скажет, что никогда. А между тем регулировка фар не меньше влияет на безопасность дорожного движения, нежели исправные тормоза или рулевое управление. Расскажем, когда регулировка фар обязательна и как её сделать самому, не используя сложное оборудование

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

5koleso.ru

Регулировка фар автомобиля своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

  • замена лампочек или фары;

  • замена блока управления перемещения оптики, если он предусмотрен на данной модели;

  • ремонт корпуса фары;

  • ремонт передней части кузова;

  • замена дисков или шин;

  • ремонт или замена подвески.

Как отрегулировать фары самому

Как правило, регулировка фар должна выполняться на специальных стендах с использованием соответствующего оборудования. Правильно установить требуемые параметры светового потока можно и самостоятельно, если иметь представление о том, как производится регулировка фар автомобиля. Уточнить тонкости выполнения данного мероприятия можно в руководстве по эксплуатации конкретной модели авто.

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль



Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.



Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

  1. «О» — ось автомобиля;
  2. «В-1» — центр левой фары;
  3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар. По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П». Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4». При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику. В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года. Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах. Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4». При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой. Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

vipwash.ru
