ВАЗ 21213 | Установка поршневых колец

ВАЗ 21213

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 21213 (Нива)

ОБЩИЕ СВЕДЕНИЯ
Измерение зазора в замке поршневого кольца


Установка на поршень расширителя маслосъемного кольца


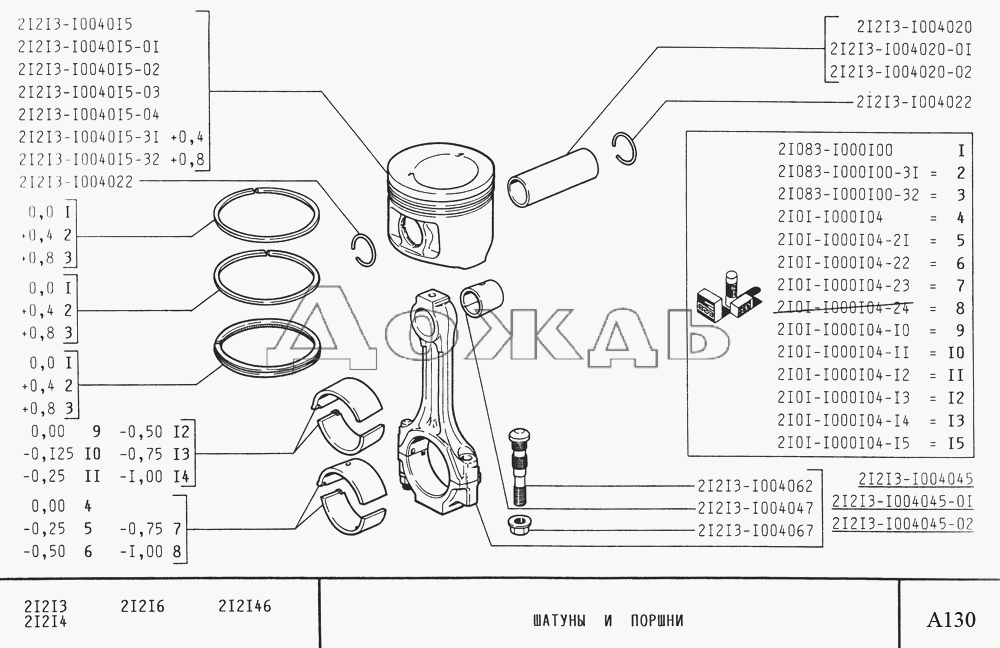

Расположение поршневых колец на поршне

1 – верхнее уплотнительное кольцо;

2 – среднее уплотнительное кольцо;

3 – маслосъемное кольцо

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой новых поршневых колец проверьте зазор в замке кольца.
2. Расположите поршни и поршневые кольца в соответствии с цилиндрами, в которых они будут работать.
3. Установите верхнее уплотнительное кольцо в первый цилиндр и днищем поршня протолкните его в цилиндр до основания цилиндра.
Предупреждение

Верхнее и среднее уплотнительные кольца различны, наружная поверхность среднего кольца конусная.
4. Используя щуп, измерьте зазор в замке кольца.
5. Повторите процесс измерения с кольцом, установленным в верхней части цилиндра и сравните результаты измерения с техническими данными.
6. Если зазор слишком маленький, его необходимо увеличить, сошлифовывая торцы кольца.
7. Если зазор в замке кольца слишком большой, проверьте правильность соответствие колец вашему двигателю.
8. Повторите операцию проверки для каждого кольца в первом цилиндре и затем для колец в остальных цилиндрах.
9. Установите поршневые кольца на поршни таким же образом, как и при снятии.
10. При установке маслосъемного кольца в первую очередь установите расширитель, затем кольцо, сместив замок кольца на 180° от выступа расширителя. Проверьте, чтобы маркировка ТОР на кольцах была направлена вверх (см. рис. Расположение поршневых колец на поршне). Расположите замки верхнего и среднего компрессионных колец со сдвигом на 120° от замка маслосъемного кольца. Проверьте, чтобы замки поршневых колец не совместились с осью поршневого пальца.

Реклама

ВАЗ 21213 | Установка поршневых колец

ВАЗ 21213

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 21213 (Нива)

Установка поршневых колец

Перед установкой новых поршневых колец следует проверить зазоры в их замках. Подразумевается, что боковые зазоры посадки колец в канавках поршней уже проверены и соответствуют принятым нормам.

  1. Разложите шатунно-поршневые сборки с комплектами колец на рабочей поверхности верстака. С этого момента каждый комплект колец будет жестко «привязан» к своему поршню. Теперь можно приступать к измерению зазоров в замках колец.
  2. Заправьте верхнее (№ 1) компрессионное кольцо внутрь первого цилиндра двигателя и выровняйте его перпендикулярно, протолкнув вниз днищем поршня. Кольцо должно оказаться в районе нижней границы рабочего хода колец в цилиндре.
  3. Определите величину зазора в замке кольца при помощи щупа лезвийного типа. Лезвие(я) щупа должно туго проскальзывать в замке. Сравните результат измерения с требованиями Спецификаций. Если величина зазора выходит в ту или иную сторону за пределы допустимого диапазона, прежде чем предпринимать какие-либо действия по исправлению ситуации (см. ниже), еще раз удостоверьтесь, что не перепутали кольца.

Измерение зазора в замке поршневого кольца

  1. Если зазор слишком мал, его можно расширить путем расточки напильником с мелким зубом. Зажмите прямоугольный напильник в тиски, затем наденьте кольцо замком на напильник, таким образом, чтобы конец последнего оказался внутри окружности. Медленно тяните кольцо на себя, снимая избыток металла с его торцов в замке. Дойдя до конца напильника, снимите кольцо, вновь проверьте зазор, в случае необходимости повторите процедуру.

Ни в коем случае не толкайте кольцо от себя на напильник, так как при этом края замка будут сходиться, и велик риск разрушения металла!

  1. Величина зазора не должна превышать значение 1.02 мм. Еще раз удостоверьтесь, что приобретенные комплекты колец отвечают по своим характеристикам потребностям двигателя Вашего автомобиля.
  2. Повторите процедуру для оставшихся колец (второго компрессионного и маслосъемного) поршня первого цилиндра, затем для колец всех прочих поршней.
    Помните, что теперь каждый комплект колец однозначно «привязан» к своему поршню, на который и должен устанавливаться.
  3. Проверив и откорректировав должным образом зазоры в замках колец, можно приступать к надеванию их на свои поршни.
  4. Первым на поршень одевается маслосъемное (нижнее) кольцо. Маслосъемное кольцо состоит из трех отдельных секций. Сначала заправьте в нижнюю канавку поршня пружинный расширитель. Если расширитель оборудован противоротационным язычком, проследите, чтобы последний попал в ответное сверление в поршневой канавке. Теперь установите в канавку нижнюю рабочую секцию кольца. Во избежание случайного повреждения рабочих секций маслосъемного кольца не пользуйтесь для их установки никаким инструментом, — просто заведите в канавку под/над расширителем сперва один конец секции, плотно прижмите его пальцем и, двигаясь по периметру кольца, заправляйте оставшуюся часть. В последнюю очередь устанавливается верхняя рабочая секция кольца.
  5. Посадив в нижнюю канавку поршня все три компонента маслосъемного кольца, проверьте свободу вращения (скольжения в канавке) верхней и нижней рабочих секций.
  6. Следующим устанавливается второе (нижнее) компрессионное кольцо. Кольцо должно устанавливаться маркировкой вверх (к днищу поршня).

Строго следуйте инструкциям изготовителей колец, которые обычно печатаются на упаковке комплекта. Не перепутайте второе компрессионное кольцо с первым (верхним) — они имеют различное поперечное сечение

Верхнее и нижнее компрессионные кольца отличаются друг от друга формой сечения

  1. Воспользовавшись специальным расширителем и проследив, чтобы кольцо было повернуто маркировкой вверх, посадите его в среднюю канавку на поршне.
