Особенности монтажа поршневых колец на ВАЗ 2110

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Ну, а для тех, кому не все равно, как их мотор будет работать после переборки, следует прочитать данную статью.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть.

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Разбираем двигатель для его капитального ремонта.
Перед разборкой очищаем снятый двигатель от загрязнений.

Головкой «на 13» отворачиваем три болта крепления кронштейна правой опоры силового агрегата к блоку цилиндров…

…и снимаем кронштейн правой опоры силового агрегата в сборе с кронштейном верхнего крепления генератора.

Головкой «на 15» отворачиваем три болта крепления кронштейна генератора и перед ней опоры силового агрегата…

…и снимаем кронштейн.
Демонтируем с двигателя впускной трубопровод (см. «Снятие впускного трубопровода»), головку блока цилиндров в сборе с катколлектором (см. «Снятие головки блока цилиндров»), маховик (см. «Замена заднего сальника коленчатого вала») и масляный фильтр (см. «Замена масла в двигателе и масляного фильтра»).

Отвернув головкой «на 10» два болта крепления подводящей трубы насоса охлаждающей жидкости к блоку цилиндров…

…снимаем трубу.
Соединение уплотняется пробковой прокладкой.
Для удобства дальнейшей разборки двигателя монтируем его на разборочный стенд или устанавливаем на верстак.
Снимаем поддон картера (см. «Снятие поддона картера»), маслоприемник (см. «Снятие маслоприемника») и масляный насос (см. «Снятие масляного насоса»).

Головкой «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала.
Поддев шлицевой отверткой держатель за приливы, выполненные на его корпусе…

…снимаем держатель заднего сальника.
Соединение держателя с блоком цилиндров уплотняется паронитовой прокладкой.
Поочередно отворачиваем винты крепления крышек шатунов и вынимаем из цилиндров шатуны с поршнями (см. «Демонтаж шатунно-поршневой группы на автомобиле»).

Вынимаем из шатуна и его крышки вкладыши шатунного подшипника коленчатого вала.
Если детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы при последующей сборке они были установлены на свои места.

Не прилагая большого усилия, разжимаем замок верхнего компрессионного кольца…

…и вынимаем его из канавки поршня.
Аналогично снимаем нижнее компрессионное кольцо. Разжав замок…

…снимаем маслосъемное кольцо.

Снимаем расширитель маслосъемного кольца.
Для снятия поршня с шатуна…

…поддеваем шилом стопорное кольцо поршневого пальца и извлекаем его из кольцевой канавки бобышки поршня.
Таким же образом вынимаем стопорное кольцо поршневого пальца с другой стороны поршня.

Оправкой выталкиваем поршневой палец…

…и снимаем поршень с верхней головки шатуна.
Аналогичные операции проводим с другими поршнями.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала.

Снимаем крышку коренного подшипника.

Вынимаем из крышки нижний вкладыш коренного подшипника коленчатого вала.
Таким же образом снимаем еще четыре крышки коренных подшипников коленчатого вала.

Вынимаем коленчатый вал из блока цилиндров.

Вынимаем два упорных полукольца коленчатого вала из проточек опоры третьего коренного подшипника.

Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала. После разборки двигателя тщательно промываем и очищаем от нагара детали цилиндропоршневой группы для проверки их технического состояния.

Осматриваем блок цилиндров. Трещины в любом месте блока цилиндров недопустимы. На зеркале цилиндров не должно быть глубоких рисок и задиров, допускается лишь наличие небольших натиров, не ощущаемых пальцем руки.
Для определения износа цилиндра…

…нутромером измеряем диаметр цилиндра.

Диаметр каждого цилиндра измеряем в четырех поясах — на разных расстояниях от верхней плоскости блока цилиндров и в двух направлениях (параллельном и перпендикулярном оси коленчатого вала). Замеры в трех поясах проводим на расстояниях от верхней плоскости блока цилиндров, приблизительно соответствующих положениям компрессионных и маслосъемному колец при нахождении поршня в ВМТ. Замеры в четвертом поясе выполняем в направлении, параллельном оси коленчатого вала, на расстоянии (от верхней плоскости блока цилиндров), соответствующему положению оси поршневого пальца при нахождении поршня в НМТ.

Цилиндр в зоне четвертого пояса (в направлении, параллельном оси коленчатого вала) не изнашивается. Поэтому по разности замеров в четвертом и остальных поясах можно определить износ цилиндров.

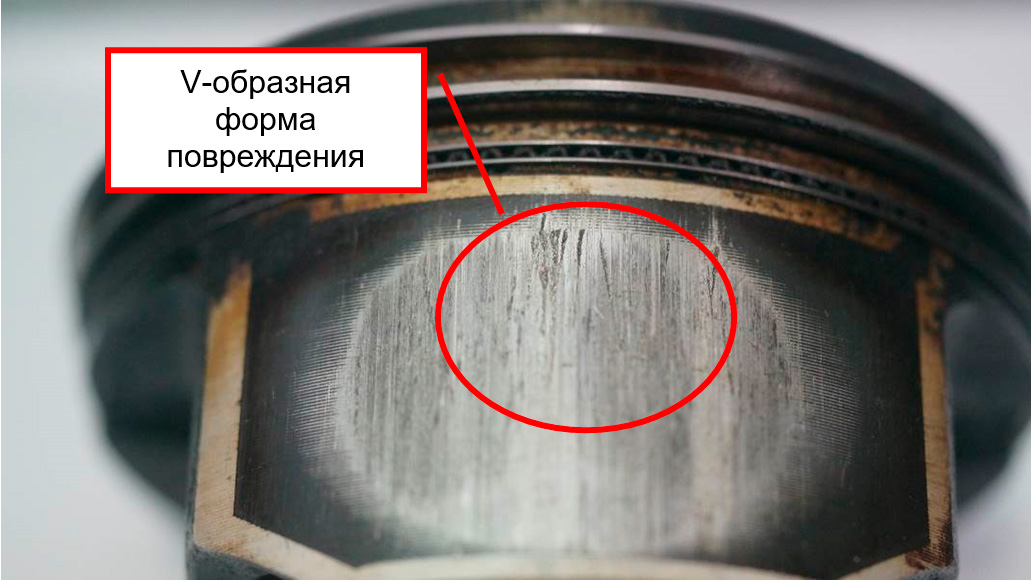

Оцениваем состояние поршней. На поршнях не допускается наличие трещин, прогаров, задиров и сколов. Для определения износа юбки поршня микрометром измеряем ее максимальный диаметр в плоскости, перпендикулярной оси поршневого пальца. Сравнивая замеры диаметров цилиндров и юбок поршней, установленных в этих цилиндрах, определяем зазор между поршнем и цилиндром, который не должен превышать 0,15 мм.

Если зазор превышает 0,15 мм, необходимо на СТО расточить и отхонинговать цилиндры под ремонтные поршни увеличенного размера. При этом поршневые кольца необходимо будет заменить на новые, ремонтного размера. После механической обработки цилиндров промываем керосином и продуваем сжатым воздухом каналы масляных магистралей в блоке цилиндров…

…и форсунки охлаждения поршней. Осматриваем коленчатый вал.

Трещины в любом месте вала недопустимы. На коренных и шатунных шейках вала, а также на поверхностях, сопрягаемых с рабочими кромками сальников, не допускаются задиры, царапины, забоины и риски.
Для оценки износа вала…

…микрометром измеряем диаметры всех коренных…
…и шатунных шеек коленчатого вала в двух диаметрально противоположных плоскостях.
Если износ или овальность шеек коленчатого вала больше 0,03 мм, а также если на шейках есть задиры или риски, то шейки необходимо шлифовать на СТО до ближайшего ремонтного размера.

После шлифования шеек коленчатого вала необходимо удалить заглушки масляных каналов, тщательно промыть и продуть сжатым воздухом каналы для удаления остатков абразива. Удаление и установку новых заглушек проводим на СТО.
Перед сборкой двигателя очищаем от старых прокладок, герметика и масла привалочные плоскости блока цилиндров под поддон картера, трубу насоса охлаждающей жидкости и держателя заднего сальника коленчатого вала.

Собираем двигатель в обратной последовательности.

Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек вала). Вкладыши с проточкой на рабочей поверхности устанавливаем в опоры блока цилиндров, а без проточки — в крышки коренных подшипников.

Наносим на рабочую поверхность вкладышей тонкий слой моторного масла и укладываем в опоры блока цилиндров коленчатый вал.

Вставляем в проточки опоры третьего коренного подшипника упорные полукольца, смазанные моторным маслом.

Поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала.

Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет крышек ведется со стороны привода ремня ГРМ).

При установке ориентируем крышки так…

…чтобы метки на них располагались ближе к передней стороне блока цилиндров.

При этом замки верхнего и нижнего вкладышей каждого коренного под- шипника располагаются с одной сто- роны. Затягиваем болты крепления крышек коренных подшипников предписанным моментом.

При установке новых поршней подбираем их к цилиндрам по классам диаметров цилиндров и юбок поршней.

Перед сборкой шатунно-поршневой группы из новых деталей необходимо подобрать пальцы к поршням и шатунам.

Правильно подобранный поршневой палец, смазанный моторным маслом, должен входить в отверстие верхней головки шатуна с усилием нажатия большим пальцем руки и не выпадать из отверстия головки при вертикальном положении пальца. В отверстия бобышек поршня палец должен входить также от руки, но с более значительным усилием, чем в шатун.
При сборке поршня с шатуном ориентируем шатун…

…метками (в виде выступов) в направлении стрелки на днище поршня.

Перед установкой поршневых колец на поршень необходимо проверить тепловые зазоры в замках колец.

Для этого вставляем поршневое кольцо в тот цилиндр, в который оно будет установлено при сборке двигателя и выравниваем кольцо в цилиндре днищем поршня.

Набором плоских щупов проверяем зазор в замке поршневого кольца.

Зазор должен быть равен 0,25–0,45 мм. Предельно допустимый при износе тепловой зазор в замке поршневого кольца — 1 мм.

Смазываем моторным маслом канавки на поршнях под поршневые кольца. Устанавливаем на поршни кольца в последовательности, обратной снятию.

На одной из двух торцевых поверхностей нижнего компрессионного и маслосъемного колец в районе замка нанесена метка «ТОР» или «GOE». Эти кольца необходимо устанавливать на поршень меткой вверх.

Как самостоятельно заменить маслосъемные кольца на ВАЗ



 Несмотря на то, что работа по замене маслосъемных колец на автомобилях ВАЗ считается довольно трудоемкой и непростой, справиться с ней можно и самостоятельно. Конечно же, для того, чтобы заменить кольца на ВАЗ 2110 придется выполнить немало последовательных этапов. Именно от качества проведения промежуточных этапов и будет зависеть итоговое качество работы.

Что такое маслосъемные кольца

Другое название таких колец – поршневые. Дано оно не случайно – такие кольца обычно устанавливаются на внешней поверхности поршней так, чтобы незамкнутой формы кольца, были глубоко посажены в специальные канавки.

Из-за частого взаимодействия поршневых колец с газами и составляющими из различных материалов, сопровождающегося воздействием трения огромного значения, кольца изнашиваются. В этом случае их необходимо заменить как можно скорее. Иначе маслосъемные кольца уже не смогут выполнять необходимые функции.

Так в нормальном состоянии кольца защищают от перегрева поршень и улучшают теплопередачу через стенки цилиндра. Помогают кольца и повысить уровень герметичности камеры сгорания или расширения, не допуская проникновения в картер мотора различных газов. Кроме того, благодаря поршневым кольцам стало возможным оптимизировать расход смазки – кольца распределяют по поверхности цилиндров масляную пленку.

 Кольца в изношенном состоянии уже не могут справляться со своими функциями, что негативно сказывается на работе автомобиля. Заметить неладное может даже неопытный автолюбитель – износ поршневых колец может стать причиной окрашивания выходящих из выхлопной трубы газов в характерный сизый цвет, снижению показателя компрессии двигателя.     Чаще всего наиболее заметными для автомобилиста признаками становятся значительное и беспричинной увеличение топливного расхода, а также значительное повышение расхода масла. В тех случаях, когда все эти признаки наблюдаются одновременно, сомнений быть недолжно – кольца нужно менять как можно скорее, никакие другие меры в этой ситуации уже не помогут.

 Каким образом маслосъемные кольца приходят в негодность? Происходит это из-за того, что во время эксплуатации вследствие деформации меняется геометрия цилиндра, в свою очередь это приводит к увеличению зазоров. Увеличение зазоров приводит к нарушению упругих свойств кольца, в результате чего со временем происходит нарушение герметизации и газы начинают регулярно поступать в картер двигателя. Последнее значительно повышает износ не только колец, но и всей поршневой группы. С увеличением износа увеличивается и количество газов в картере. А поскольку существующей системы вентиляции уже недостаточно для их выведения, происходит повышение давления до недопустимо высоких значений. В результате чего смазка выдавливается сквозь прокладки, гнездо тамблера или сальники, находящиеся на коленвале.

 В такой ситуации сможет помочь только замена маслосъемных колец. Грамотно проделать эту процедуру можно самостоятельно, не прибегая к услугам автомастерской.

Замена поршневых колец

Первое, что нужно сделать, это отсоединить клемму с минуса аккумулятора. Затем необходимо слить старое масло и ОЖ. Слитое масло лучше не использовать повторно, это может негативно сказаться на работе двигателя. Поэтому замена колец может стать прекрасным поводом для замены и масляного фильтра на новый.

Следующая часть несколько сложнее – необходимо снять все составляющие, которые могут помешать добраться во время ремонта до ГБЦ или поддона. Это и газовый привод, и глушитель, и стартер, и воздушный фильтр, и некоторые другие детали. Следом придется снять, аккуратно придерживая отверткой, звездочку распределительного вала. Для этого необходимо выкрутить один фиксирующий болт.

Следующими демонтируются постель распредвала и головки блока. После чего становится возможным ослабить крепление на левой опоре мотора, что позволяет открутить его целиком. Часть двигателя нужно приподнять. После чего можно открутить поддон. Демонтаж крышки шатунов позволяет добраться до самих шатунов. Их нужно вытолкнуть вверх вместе с поршнями.

Замену старых колец можно производить только после того, как поршни будут внимательно осмотрены на предмет повреждений различного рода. Поврежденные поршни лучше заменить заранее. Также лучше сразу заменить все вкладыши в двигателе – это позволит избежать вскрытия двигателя по причине износа вкладышей на ближайшее время.

Во время снятия колец можно потренироваться с ними в правильности монтажа кольца на поршень. После чего этими же кольцами можно очистить забитые нагаром канавки. Конечно же, если есть специальный инструмент лучше сделать это с его помощью. Но и без него можно прекрасно обойтись.

Проверка зазоров

 Для того чтобы правильно установить кольца в соответствии со всеми требованиями необходима правильная их ориентировка. Как правило, кольца проверяют не только на соответствие поршневым канавкам, но и на правильность ширины и высоты. Чтобы проверка прошла гораздо проще, лучше воспользоваться специализированным набором из нескольких щупов.

Важно помнить, что значение величины зазора должно находиться в пределах 0,05-0,1 мм. В противном случае можно говорить о недопустимом значении отклонения от нормы у канавки или кольца. Проверяется значение зазора и в замках кольца. В этом случае значение показателя должно находиться в пределах 0,4-0,6 мм.

При измерении зазора колец важно помнить, что измерение должно проходить как в торцевом значении, так и в боковом. При этом для бокового зазора считаются допустимыми значения 0, 045-0,08 мм для зазора между стенкой канавки и первым кольцом, 0,02-0,08  — допустимая норма для значения бокового зазора между канавкой и вторым кольцом. Значение допуска для всех износов составляет 0,015 мм.

При торцевом измерении значение зазора должно находиться в пределах 0,25-0,45 мм, а значение допуска в этом случае составляет 1 мм.

В том случае, когда значение зазора слишком большое, кольцо для замены не подходит, необходимо выбрать другое кольцо. Если же значение зазора недостаточно, его можно аккуратно сточить при помощи алмазного круга до нужного значения.

Установка маслосъемных колец

Перед тем, как приступать непосредственно к установке колец, нужно, прежде всего, определить, какое из колец нижнее, а какое – верхнее. Для этого необходимо как можно внимательнее рассмотреть кольца, попутно отметив, где находится специальная метка, указывающая на сторону установки кольца на поршень.

Поскольку специализированное оборудование для монтажа колец стоит слишком дорого, вряд ли удастся воспользоваться им при самостоятельной замене колец. Впрочем, его вполне успешно можно заменить обычной опустевшей консервной банкой. Для чего из нее придется вырезать одинаковые металлические полоски и установить их на всей длине окружности поршня.

Дальнейшие действия предельно просты. Устанавливаемое кольцо нужно аккуратно продвигать по металлическим полоскам вниз до тех пор, пока оно не окажется напротив предназначенного для него места. После этого достаточно вытянуть полоски вверх, чтобы кольцо самостоятельно легло в канавку. Металлические полоски, конечно же, не обязательны – вполне можно обойтись и без них. Просто с полосками риск сломать или повредить кольцо гораздо ниже.

Поршневые кольца смазываются маслом в обязательном порядке. После чего они устанавливаются сверху в блок цилиндров и вдавливаются при помощи самостоятельно изготовленной оправки.

Если необходимо установить коробчатое маслосъемное кольцо, у которого расширитель имеет форму спиральной пружины, нужно сместить замок относительно кольца на 180 градус. Если кольцо – составное, то необходимо устанавливать расширитель. Устанавливать нижнее и верхнее пластинчатые кольца в этом случае можно только после того, как расширитель встанет на положенное место. При этом замки колец должны быть расположены под 180 градусов друг к другу.

На что стоит обратить внимание после установки колец? На то, насколько хорошо они вращаются в своих канавках. Если же кольцо сжать, оно должно полностью погрузиться в канавку. Стоит еще раз измерить и боковой зазор. Также стоит обратить внимание на расположение замков колец – их нельзя располагать посередине опорных поверхностей или на торцевой стороне поверхности поршня.

Нередко специальные руководства для автомобиля содержат довольно подробную информацию о том, как заменить маслосъемные кольца для конкретно взятой модели. В этом случае лучше не отходить от предписанных рекомендаций. Если же рекомендации по ремонту отсутствуют, достаточно воспользоваться общими правилами для того, чтобы самостоятельно заменить поршневые кольца.

Порядок сборки двигателя ВАЗ 2111

Главная » LADA 110 » Ремонт

Рубрика: Ремонт

Примечание:

• Полукольца должны быть обращены канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесен антифрикционный слой).
• Отверстие для пальца на поршне смещено от оси на 1 мм, поэтому при установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода распределительного вала.
• При сборке двигателя необходимо всегда устанавливать новую прокладку под головку цилиндров. Использование бывшей в употреблении прокладки не допускается.
• Болты крепления головки цилиндров допускается повторно применять только в том случае, если они вытянулись до длины не более 135,5 мм Если длина болта больше, то замените его новым.
• Запрещается замена болтов крепления маховика на болт крепления шкива распределительного вала и обратно в связи с различным их покрытием. Болты крепления маховика фосфатированные, а болт крепления шкива распределительного вала — оксидированный.
• Для карбюраторного двигателя не допускается крепление (или подтягивание гаек) нагретого карбюратора.

1.  Самое первое, что необходимо сделать при сборке, это очистить нагар по краям постелей блока цилиндров, также следует очистить от отложений масляные канавки в постелях.
2. Затем установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке. Обратите внимание, что средний вкладыш 1 без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей. Не забудьте смазать вкладыши моторным маслом.
3. Следующим этап идет установка коленчатого вала в блок цилиндров.
4. Обязательно смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец – этими сторонами полукольца устанавливаются к щекам коленчатого вала.

5. Установите сталеалюминиевое полукольцо (оно должно быть белого цвета) с передней стороны средней постели (со стороны привода распределительного вала)…
6. …металлокерамическое (оно должно быть желтого цвета) – с другой стороны постели.
7. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.
8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.
9. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. При этом номера цилиндров считаются со стороны привода распределительного вала, а крышки устанавливаются метками 1 в сторону кронштейна генератора 2.
10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.
11. Заверните болты и затяните их требуемым моментом в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на 2–3 оборота коленчатый вал – он должен вращаться легко, без заеданий.
12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.
13. Установите масляный насос и заверните болты его крепления.
14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите держатель заднего сальника и заверните болты его крепления.
16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали 1 на шатуне был обращен в противоположную сторону от прилива 2 на бобышке поршня. Затем вставьте поршневой палец.
17. Установите стопорные кольца с обеих сторон пальца. При этом обратите внимание, что кольца должны быть четко установлены в канавках поршня.
18. Установите на поршень разжимную пружину маслосъемного кольца.
19. Установите поршневые кольца при помощи специального съемника. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.
20. Порядок установки колец: первым устанавливают маслосъемное кольцо (при этом замок кольца должен находиться с противоположной стороны замку разжимной пружины), затем нижнее компрессионное кольцо, последним – верхнее.
21. При этом обратите внимание, что на кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «TOP». Этой надписью кольца устанавливаются вверх (к днищу поршня). Если надпись отсутствует, маслосъемное и верхнее компрессионное можно устанавливать в любом положении.
22. Нижнее компрессионное кольцо отличается от верхнего кроме толщины наличием проточки и устанавливается этой проточкой вниз.
23. Провернув кольца в канавках поршня, убедитесь, что они вращаются легко. Если какое-либо кольцо не проворачивается или заедает, его необходимо заменить.
24. Далее следует развернуть кольца на поршне так, чтобы их замки располагались под углом 120° друг к другу.
25. Тщательно протрите чистой тряпкой шатунные шейки коленчатого вала.
26. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.
27. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.
28. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленчатый вал так, чтобы устанавливаемый поршень был в НМТ. При этом стрелка на днище поршня должна быть направлена вперед двигателя (в сторону привода распределительного вала).
29. Плотно прижмите оправку к блоку и ручкой молотка протолкните поршень в цилиндр. Если оправка будет не плотно прилегать к блоку цилиндров, можно поломать поршневые кольца.
30. Установите нижнюю головку шатуна на шейку коленчатого вала.
31. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.
32. Установите крышку шатуна. При этом номера цилиндра на крышке и нижней головке шатуна должны быть с одной стороны.
33. Заверните гайки крепления крышки и затяните требуемым моментом . Таким же образом установите и остальные поршни.
34. Вставьте датчик уровня масла в блок цилиндров. При необходимости поверните коленчатый вал так, чтобы противовес вала не мешал вставить датчик. Затем заверните болт крепления датчика.
35. Установите маслоприемник и заверните три болта его крепления.
36. Нанесите на болты крепления маховика герметик. Установите маховик, стопорную пластину и заверните болты крепления маховика.
37. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.
38. Установите масляный картер и заверните болты его крепления. Далее двигатель собирается в обратном порядке. Установку головки блока, ремня привода распределительного вала см. «Замена ремня привода распределительного вала и натяжного ролика».



Дефектовка двигателя ВАЗ 2110. Таблица допусков

Особенности разборки двигателя ВАЗ 2112, 21124, 21126. Снятие ресивера и впускной трубы

Двигатель

Понравилась статья? Поделиться с друзьями:

Как правильно поставить кольца на поршень на ваз 2109

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

• набор ключей;
• набор головок;
• воронок;
• удлинители;
• динамометрический ключ;
• набор щупов;
  Набор щупов для измерения зазоров
• оправку для отжима изделий на поршне;
• молоток;
• надфиль;
• новый ремкомплект.
  Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

Вид кольца	Значение зазора, мм
Верхнее компрессионное	0,04 — 0,075
Нижнее компрессионное	0,03 — 0,065
Маслосъемное	0,02 — 0,055

Как ставить кольца на поршень ваз 2109

Как правильно поставить поршневые кольца на ваз 2109

С большим пробегом, двигателя наших автомобилей, начинают дымить, кушать масло и терять свою мощность. Одна из главных причин таких симптомов — это износ поршневых колец. Сначала, следует прибегнуть к измерению компресси двигателя. Как правило, у любого автомобиля, нормой считается компрессия, равная 10-11 кг/см2, или же 1-1,1 МПа. Идеальная компрессия держится в пределах 12-13 кг/см2, равную 1,2 до 1,3 МПа, но 10-11 кг более чем достаточно для нормальной работы агрегата. Но если компрессометр показывает 7 кг и ниже, то это может свидетельствовать об износе колец.

И чтобы окончательно убедиться, следует в цилиндре с низкой компрессией выкрутить свечу, закапать внутрь немного моторного масла и снова проверить компрессию. Получается, что попавшее на поршневые кольца, выберет все зазоры и сделает их герметичными. В случае, когда после смазывания маслом, компрессия вернулась к норме, то это безусловно проблема в кольцах. Если же нет, то скорее всего негерметичны сёдла клапанов или же сам клапан прогорел, но это совсем другая история. В случае с кольцами, я очень не советую браться их менять, если компрессию показывает 8-9 кг — это не что иное как «ещё походит». Потому что заменив кольца, пройдёт очень мало времени, когда прошлые симптомы снова вернутся, ведь новые кольца пока притрутся к стенкам цилиндров износят их так, что уже встанет вопрос об расточке мотора. Так что лучше это оттянуть как можно дальше. Итак, выявили причину, убедились, что дело в кольцах, теперь переходим непосредственно к замене.

Удобнее всего проводить работу на смотровой канаве или эстакаде и следует запастись инструментом для обжимки поршневых колец, так как поршня будут выниматься, а без надлежащего приспособления, установить их обратно не получится.

Первым делом, нужно открутить маслосливную пробку поддона и слить масло. Пока оно стекает, следует снять головку блока цилиндров.

Карбюраторный двигатель

Для начала и снимается трос привода открытия дроссельной заслонки карбюратора и откручивается воздушный фильтр. Теперь с двигателя следует снять защитный пластиковый кожух ремня ГРМ и трамблёр. Перед снятием трамблёра, советую сделать небольшую метку на октан-корректоре, чтобы при конечной сборке не пришлось заново устанавливать опережение зажигания. После снятия трамблёра, откручивается топливный насос и корпус привода вспомогательных агрегатов. Для этого в посадочном месте трамблёра откручивается болт при помощи шестигранника. Теперь приступаете к снятию клапанной крышки.

Инжекторный двигатель

В данном случае снимается трос привода дроссельной заслонки карбюратора, отсоединяются все шланги, подходящие к клапанной крышке и снимается защитный кожух ремня ГРМ. Затем можно снимать клапанную крышку и следующий алгоритм работы будет идентичен для обоих типов двигателей.

Следующим этапом будет прокручивание коленвала для совпадения меток на шестернях и снятие ремня ГРМ. Коленвал можно конечно крутить и через болт крепления шестерни распредвала, но я советую вращать за болт крепления шкива генератора, чтобы не сточить грани на болту распредвала. Когда метки выставлены — ключом на 17 ослабляется натяжной ролик и ремень снимается. Чтобы открутить шестерню распредвала, слева от неё можно увидеть шпильку, на которую надеваем небольшую трубку через отверстия в шестерне, чтобы она не прокручивалась. И тем же ключом откручиваем болт и аккуратно снимаем шестерню, чтобы не потерялась шпонка. Хоть она и зачастую хорошо сидит на своём месте, всё равно случается, когда она выпадает, поэтому её лучше снять и положить отдельно.

В то место, куда надевалась трубка для упора шестерни, есть болт, который нужно открутить и слегка отогнуть металлическую защиту ГРМ, чтобы можно было вытащить распредвал.

Головкой на 10 или рожковым ключом, откручиваются болты крепления крышек подшипников распредвала, а затем снимается и сам распредвал. Во время снятия распредвала, постарайтесь не повредить его сальник, но правильнее всего будет просто заменить его на новый.

С помощью обычного шприца, следует откачать оставшееся масло и открутить свечи. Так как коленвал выставлен по меткам, поршни в первом и четвёртом цилиндрах находятся в верхней мёртвой точке, поэтому и начинать производить замену сальников нужно с первого цилиндра, а затем с четвёртого, чтобы не запутаться. А потом можно будет сделать ещё один оборот коленвала, при котором во втором и третьем цилиндрах поршни одновременно будут в ВМТ. Осталось открутить 10 болтов крепления головки, снять её и снять поддон. После снятия поддона, откручивается маслоприёмник и можно приступать к снятию поршней.

Снятие поршней и замена колец

Начинаем по порядку, то есть с первого цилиндра. Со стороны поддона, откручиваются по две гайки крепления шатунного подшипника на каждом из шатунов. Обычного усилия руки будет недостаточно, чтобы поршень вышел из цилиндра, поэтому при помощи деревянной наставки и аккуратных постукиваний молотка по юбке поршня, вынимаете их наружу. Чтобы снять кольца, нужно расширить пальцами замок и поочерёдно снять все 3 кольца. Тонкой отвёрткой аккуратно очистите все фаски от нагара и обильно смазав всё моторным маслом, поочерёдно следует установить новые кольца. Сначала идёт маслосъёмное. Первым делом вы одеваете расширить (пружинку), а затем само кольцо, главное убедитесь, чтобы замок расширителя и маслосъёмного кольца были расположены друг напротив друга. Далее нижнее компрессионное кольцо. Оно большое, поэтому не бойтесь разжимать замок, когда будете устанавливать. На кольце может быть небольшая насечка, в таком случае его устанавливаете насечкой вниз. Если же нет насечки, то на кольце должна быть надпись «Верх» или «TOP». Верхнее компрессионное можно устанавливать любой стороной, главное постарайтесь его не поломать, потому как оно очень тонкое.

Теперь зажимаете оправкой кольца, и аккуратно постукивая молотком через деревянную наставку, загоняете поршня обратно и проводите сборку в обратном порядке. Настотельно рекомендую после установки каждого поршня в цилиндр, снизу удостовериться, что не сместился шатунный вкладыш, иначе будет беда! После сборки, новые кольца должны пройти обкатку, то есть некоторое время постарайтесь не нагружать двигатель.

Установка поршней на ваз 2109 и некоторые проблемы

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке двигателя. Внимание: средний вкладыш 1 без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей. Смажьте вкладыши моторным маслом.

3. Установите коленвал в блок цилиндров.

4. Смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец — этими сторонами полукольца устанавливаются к щекам коленвала.

5. Установите сталеалюминевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распредвала)…

6.… металлокерамическое полукольцо (желтого цвета) — с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке двигателя. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки коренных подшипников в соответствии с метками. На крышках коренных подшипников нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой, как и на второй, нанесены две метки. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. При этом номера цилиндров считаются со стороны привода распредвала, а крышки коренных подшипников устанавливаются метками 1 в сторону кронштейна генератора 2.
10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Заверните болты и затяните их требуемым моментом (см. прил. 1) в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на 2-3 оборота коленвал — коленвал должен вращаться легко, без заеданий.
12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» прокладку масляного насоса к блоку. Удалите излишки смазки.
13. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса»). 14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите держатель заднего сальника и заверните болты его крепления (см. «Передний сальник коленвала»), (см. «Задний сальник коленвала»).

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали 1 на шатуне был обращен в противоположную сторону от прилива 2 на бобышке поршня.

Рис. 4.10. Приспособление для запрессовки поршневого пальца:
1 — валик; 2 — поршневой палец;
3 — направляющая втулка; 4 — винт;
5 — дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При отсутствии приспособления для запрессовки поршневого пальца можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.10) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний -15 мм, толщина — 4 мм.

18. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 мин. Зажмите шатун в тисках, установите на него поршень, чтобы отверстия под поршневой палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки поршневого пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня.

20. Установите стопорные кольца с обеих сторон поршневого пальца. Внимание: кольца должны быть четко установлены в канавках поршня.

21, Установите на поршень разжимную пружину маслосъемного кольца.

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

23. Порядок установки поршневых колец: первым устанавливают маслосъемное кольцо (при этом замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним — верхнее компрессионное кольцо.

24. Обратите внимание: на поршневых кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «ТОР». Этой надписью поршневые кольца устанавливаются вверх (к днищу поршня). Если надпись на поршневых кольцах отсутствует, маслосъемное и верхнее компрессионное кольца можно устанавливать в любом положении.

25. Нижнее компрессионное кольцо отличается от верхнего кроме толщины наличием проточки и устанавливается этой проточкой вниз.
26. Провернув поршневые кольца в канавках поршня, убедитесь, что поршневые кольца вращаются легко. Если какое-либо поршневое кольцо не проворачивается или заедает, кольцо необходимо заменить.

27. Разверните поршневые кольца на поршне так, чтобы замки поршневых колец располагались под углом 120° друг к другу.

28. Тщательно протрите чистой тряпкой шатунные шейки коленвала.
29. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.
30. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.

31. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленвал так, чтобы устанавливаемый поршень был в НМТ. При этом стрелка на днище поршня должна быть направлена вперед двигателя (в сторону привода распредвала).

32. Плотно прижмите оправку к блоку цилиндров и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца.

33. Установите нижнюю головку шатуна на шейку коленвала.

34. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша шатуна вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.

35. Установите крышку шатуна. При этом номера цилиндра на крышке и нижней головке шатуна должны быть с одной стороны.
36. Заверните гайки крепления крышки шатуна и затяните требуемым моментом (см. приложение 1). Таким же образом установите и остальные поршни.

37. Вставьте датчик уровня масла в блок цилиндров. При необходимости поверните коленвал так, чтобы противовес коленвала не мешал вставить датчик уровня масла. Затем заверните болт крепления датчика уровня масла.
38. Установите маслоприемник и заверните три болта крепления маслоприемника.
39. Нанесите на болты крепления маховика герметик. Установите маховик, стопорную пластину и заверните болты крепления маховика (см. «Снятие, установка и дефектовка маховика»).
40. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.
41. Установите масляный картер и заверните болты его крепления (см. прил. 1). Далее двигатель автомобилей ваз 2108, ваз 2109, ваз 21099 собирается в обратном порядке. Установку головки блока цилиндров (см. «Замена прокладки головки блока цилиндров»), ремня привода распредвала — (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).

Лучшие поршневые кольца на ваз 2110

Автор admin На чтение 16 мин Просмотров 11 Опубликовано 03.02.2020

Содержимое

• Поршневая группа автомобиля ВАЗ 2110
  • Снятие поршневых колец
  • Замена поршневых колец
  • Установка колец на поршень
  • Как правильно выполнить обкатку двигателя после установки новых колец
  • Правила обкатки автомобиля после установки новых колец
• Коротко о поршнях: как подобрать поршень к цилиндру
• Как подобрать поршневые кольца
  • Подбор колец по размерам
  • Какие поршневые кольца лучше
• Как выбрать поршневые кольца: защита от подделки
• Советы и рекомендации
• Вставные поршни на Лада Приора: какие выбрать
• Видео: Безвтыковые поршни СТК и развесовка ШПГ
• Вставные поршни на предыдущих 16 клапанах – сравнительные характеристики

Общий вид двигателя ВАЗ 2110

Многие неприятные мысли доставляют водителю клубы серого дыма, выходящие из выхлопной трубы. Часто это указывает на неприятный, но неизбежный момент в жизни автомобиля – ремонт двигателя.

Поршневая группа автомобиля ВАЗ 2110

Когда автомобиль проехал около 150 тысяч километров, появляется значительный износ поршневого узла.
Это можно определить по следующим характеристикам:

• увеличенный расход бензина;
• компрессия двигателя стала меньше 10 кгс / см2;
• повышенный расход масла. За 1000 километров пути уровень масла упал с максимальной отметки до минимальной;
• цвет выхлопа изменился на серый.

При замене сальников стержней клапана немного снижается расход масла. Поэтому возникает необходимость диагностировать поршневую систему и заменять изношенные детали.

Если гильзы и поршни имеют допустимый износ, не превышающий 0,15 миллиметра, заменяются только поршневые кольца. На ВАЗ 2110 поршневые кольца можно заменять, не снимая двигатель с автомобиля.
В этом случае необходимо будет заменить прокладки под головкой блока цилиндров и стаканом блока. Если обнаруживаются неисправности других деталей, их заменяют в процессе сборки.

Снятие поршневых колец

Работы ведутся на котловане или эстакаде. Для выполнения работ вам понадобится набор гаечных ключей, динамометрический ключ и специальная оправка для обжима колец на поршне.
Порядок работы:

• Снимаются аккумулятор, воздушный фильтр, карбюратор, датчик угла опережения зажигания, патрубок вентиляции.
• Масло сливается из поддона двигателя.
• Отсоединяется датчик температуры охлаждающей жидкости, откручивается пробка от блока ДВС и сливается охлаждающая жидкость.
• «Печка» отключена от головки блока».
• Отсоедините шланг усилителя тормозов от впускного коллектора.
• Шланги снимаются с патрубков, расположенных перед головкой блока.
• Открутите болт на хомуте крепления впускного патрубка выхлопа к коробке передач и отсоедините его от патрубка резонатора.
• Передняя труба отсоединена от коллектора от двигателя.
• Откручиваются верхняя и нижняя гайки воздухозаборника. Последний также защищает переднюю часть экрана, защищающего стартер от нагретого выпускного коллектора.

Совет: Чтобы упростить снятие и установку щитка стартера, лучше всего снять нижнее ребро щитка стартера.

• Откручиваются крепления защитного кожуха, закрывающего ремень привода распределительного вала.
• Натяжение ремня снимается со звездочки распределительного вала.
• Звездочка удалена.
• Снимается задняя крышка ремня.
• Откручиваются винты крепления головки к блоку цилиндров.
• После откручивания всех болтов крепления головки блока она с раскачиванием отсоединяется от блока цилиндров и снимается вместе с прокладкой.
• Крышка картера сцепления откручивается и снимается.
• Откручиваются винты и снимается чашка.
• Маслоприемник снимается с корпуса масляного насоса.
• Откручиваем гайки винтов шатуна и снимаем крышки шатунов.
• Откручены 18 винтов крепления поддона, последний удален.
• С помощью легкого постукивания рукояткой молотка поршень с верхней гильзой и шатун выталкивается вверх.

Вытяните поршень с шатуном из цилиндра

• Все четыре поршня двигателя выдвигаются одинаково.
• Шатун фиксируется в тисках, в которых установлены губки из мягкого металла.
• Не прилагая особых усилий, пальцами осторожно открываются замки на поршневых кольцах, а с поршня поочередно снимаются два компрессионных кольца.
• Снимается скребковое кольцо.
• Расширитель скребкового кольца снимается.

Снятие расширителя масляного кольца

Замена поршневых колец

С помощью старых поршневых колец очищаются поршневые канавки от нагара.
Перед заменой поршневых колец ВАЗ 2110 их вкатывают в канавки поршней. При откусывании кольца его необходимо потереть о мелкозернистую наждачную бумагу, уложенную на стекло.

Установка колец на поршень

Совет: вам нужно следить за вторым компрессионным кольцом. Он достаточно прочный, чтобы сделать его хрупким, а значит, его легко сломать .

• При замене поршня ВАЗ 2110 следует учитывать, что каждому классу поршней соответствует новое поршневое кольцо.
• Выбирая кольцо, нужно обращать внимание на его обозначение:

1. на кольцах с номинальными размерами обозначение отсутствует;
2. при увеличении размера ремонтного кольца на 0,4 миллиметра маркируется – «40»;
3. маркировка 0,8 мм – «80».

Перед установкой кольца щупами измеряется зазор между стенкой канавки и поршневым кольцом, которое будет в нее устанавливаться. На фото хорошо видно, как это нужно делать.
Есть инструкция, согласно которой допустимые зазоры в канавках поршней для колец должны соответствовать значениям, указанным в таблице.

Звенеть	Зазор между поршневым кольцом и стенкой канавки на поршне
Верхнее компрессионное кольцо	0,04 – 0,075
Нижнее компрессионное кольцо	0,03 – 0,065
Маслосъемное кольцо	0,02 – 0,055

Проверьте зазор между стенкой канавки и поршневым кольцом

• При превышении максимально допустимого зазора необходимо произвести замену поршневых колец на ВАЗ 2110.
• Скребок и верхние компрессионные кольца устанавливаются надписью «TOP» или «ВАЗ» вверх.
• Нижнее компрессионное кольцо ориентировано канавкой вниз.
• Надеваем кольца на поршень:

1. фиксатор кольца перемещается внутрь не более, чем необходимо для надевания кольца на поршень;
2. на поршень ставится стопорное кольцо;
3. задняя часть детали запускается.

Новые кольца устанавливаются на поршень расширителем скребковых колец. При установке кольца расширительный блок относительно кольцевого блока необходимо повернуть на 180 градусов.
Когда все кольца установлены на поршень, необходимо их сориентировать так, чтобы блок верхнего компрессионного кольца находился под углом 45 градусов к оси установки поршня. Замок на нижнем компрессионном кольце повернут на 180 градусов, а стопор на скребковом кольце повернут на 90 градусов относительно замка на верхнем компрессионном кольце.

• При нарушении технологии установки колец масло может попасть в цилиндр, а это приведет к образованию нагара в камере сгорания на ее стенках, будет выход дыма из глушителя и расход масла поднимется. Кольца можно вставлять на поршень только с помощью специальных суппортов или в специальном приспособлении.
  Поршневые кольца, поршень и отверстие цилиндра смазываются новым моторным маслом.
• На поршень надевают оправку, обжимают кольца, для их самостоятельной установки необходимо слегка постучать по оправке рукояткой молотка.
• Станины для вкладышей в крышке и шатуне просушиваются, и вкладыши устанавливаются в нижнюю крышку шатуна.
• Шапка коленчатого вала и внутренняя поверхность вкладышей смазываются новым моторным маслом.
• Если стрелка на головке поршня должна указывать на шкив коленчатого вала, поршень устанавливается во втулку блока.
• Поршень заделан в цилиндр. Для этого шпиндель прижимается к блоку, а рукоятка молотка ударяется о нижнюю часть поршня.
  При этом необходимо следить за ходом движения шатуна на шейке коленчатого вала.
• На шатуне установлена ​​крышка, гайки затягиваются с моментом около пяти кгс / м.

Совет: крышки шатунов не взаимозаменяемы. Номер цилиндра, на который можно установить шатун, указан на крышке шатуна и на самой детали.
При замене поршня на ВАЗ 2110 цифры на шатуне должны быть с одной стороны.

• Аналогичным образом производится замена поршней на ВАЗ 2110 всех остальных.
• После установки последнего поршня производится сборка двигателя в порядке, обратном его разборке.

Замена поршней ВАЗ 2110 хорошо продемонстрирована на видео.

Как правильно выполнить обкатку двигателя после установки новых колец

Правильная обкатка автомобиля после ремонта имеет большое значение. К этому нужно относиться так же осторожно, как и к самому ремонту.
Особое внимание следует уделить тем узлам, в которых детали связаны между собой трением, а эффективность зависит от правильных зазоров, с которыми они прилегают друг к другу.
После установки новых поршневых колец скорость автомобиля на 1000 километров не должна превышать 60 километров в час. Это необходимо для того, чтобы детали могли тереться о гильзы и канавки поршня.
В противном случае цена ремонта автомобиля в следующий раз будет намного выше. Основная цель приработки – сгладить все микронеровности путем трения деталей друг о друга до полного прилегания.
А при сильном трении при «притирке» происходит усиление нагрева деталей двигателя. Это необходимо для того, чтобы двигатель работал с минимальными и чувствительными нагрузками.

Правила обкатки автомобиля после установки новых колец

• Не заряжайте автомобиль полностью.
• Своевременно производите переключение передач.
• Не ездите по дорогам с большими уклонами.
• Всегда проверяйте уровень масла.
• Старайтесь избегать длительных остановок в пробке и резких ускорений.
• Замена масла и фильтров через 1000 км пробега.

Соблюдение этих правил обеспечит долгую эксплуатацию автомобиля в надежном состоянии.

Капитальный ремонт или тюнинг двигателя обычно предполагает необходимость полной разборки ДВС для замены элементов ЦПГ и КШМ. В процессе работы в некоторых случаях необходимо растачивать блок цилиндров, а затем цилиндры шлифовать. Далее требуется тщательный подбор поршней по размеру гильз, поршневые кольца, поршневые пальцы и шатуны меняются параллельно, коленчатый вал заменяется или ремонтируется и т.д.

Замена поршневых колец и самих поршней на бензиновом или дизельном двигателе требует максимальной герметичности пазов. В этой статье мы поговорим о том, как правильно подобрать поршни, а затем подобрать для них правильные поршневые кольца.

Читайте в этой статье

Коротко о поршнях: как подобрать поршень к цилиндру

Начнем с того, что зазор между поршнем и цилиндром определяется четко определенными стандартами. Для деталей нового двигателя этот зазор составляет от 0,05 до 0,07 мм. Для работающих двигателей зазор между поршнем и цилиндром не должен превышать отметку 0,15 мм.

Для восстановления ЦПД двигателя потребуется расточка блока цилиндров до ремонтного размера, после чего поршень выбирается из группы так называемых ремонтных поршней. Основным требованием к процессу расточки цилиндра является конечный результат, максимально приближенный к четко указанному капитальному ремонту.

также необходимо учитывать, что размер после сверления блока будет дополнительно уменьшаться в среднем на 0,03 мм после процесса нанесения хонингования (сглаживания поверхности цилиндра). По этой причине при хонинговании цилиндров необходимо соблюдать такой диаметр, чтобы после установки поршня зазор был как можно ближе к 0,045 мм, что является индикатором зазора для новых деталей.

Чтобы точно выбрать новый размер поршня, сначала необходимо выполнить поиск неисправностей цилиндра и поршня. Для измерения диаметров поршня и цилиндра вам потребуются измерительные инструменты:

Кроме того, выбор производится на основании специальной таблицы, в которой указаны номинальные размеры цилиндров и поршней. Диаметр ремонтных поршней получил особое разделение на классы в зависимости от наружного диаметра детали. Всего существует 5 таких классов, каждый класс обозначается буквами от A до E в алфавитном порядке (A, B, C, D, E) размером каждые 0,01 мм. Кроме того, разделение на классы предусматривает изменение диаметра отверстия под штифт каждые 0,004 мм.

Эта информация о классификации ремонтных поршней нанесена в виде отметки на днище поршня. Цифровое обозначение указывает на категорию отверстия под палец, а буквенное обозначение указывает, относится ли поршень к тому или иному классу (класс ремонтных поршней). Кроме того, в процессе выбора номинального или ремонтного размера поршня также необходимо обращать внимание на массу поршня. Поршни могут быть либо стандартного веса, либо увеличенного или уменьшенного веса в несколько граммов. Параллельно с подбором новых поршней необходимо выбрать ремонтные поршневые кольца, которые также имеют ремонтные размеры.

Как подобрать поршневые кольца

Выбор поршневых колец означает, что размер поршневых колец должен соответствовать как размеру поршней, так и размеру цилиндров. Добавим, что подбор поршневых колец по размеру немного проще, чем подбор самих поршней. Это связано с тем, что ремонтные поршневые компрессионные кольца и маслосъемник для разных моделей двигателей сегодня более-менее взаимозаменяемы. Это означает, что вы можете покупать как оригинальные поршневые кольца, так и отдельные детали сторонних производителей.

Подбор колец по размерам

подбирать кольца необходимо с учетом следующих основных параметров:

• высота резинки;
• диаметр поршневого кольца;

Любой качественный аналог, имеющий требуемые габариты, зачастую оказывается беспроблемным. Для полной безопасности также необходимо учитывать радиальную ширину поршневых колец, то есть соответствие заданной ширины канавкам поршня. Другими словами, глубина канавок в некоторых случаях может оказаться недостаточной.

Что касается компрессионных колец, то такие кольца конструктивно схожи, часто имеют одинаковую или почти одинаковую радиальную ширину, поэтому после установки колец правильного размера из этой группы проблем обычно не возникает. С другой стороны, выбор маслосъемных колец требует большего внимания как к конструкции самого кольца (маслосъемные кольца в коробке, инкрустированные), так и к дальнейшей спецификации их радиальной ширины в соответствии со специальными каталогами производителя колец.

Хочу добавить, что выбор поршневых колец для дизелей сложнее. Компрессионные кольца для дизельных двигателей имеют молибденовое покрытие, а также имеют трапециевидный профиль, который также может иметь разные углы наклона. Маслосъемные кольца в дизельных двигателях обычно имеют коробчатую форму, но этот факт необходимо уточнять по каталогам, так как на дизельном двигателе встречаются случаи установки колец циферблатных.

Обратите внимание, что поршневые кольца от бензинового двигателя ставить на дизель категорически не рекомендуется. При этом в некоторых случаях допускается возможность установки поршневых колец от дизельного двигателя на бензиновый.

Какие поршневые кольца лучше

Помимо выбора между имеющимися номинальными и ремонтными размерами колец, вам также потребуется отдельно выбрать материал изготовления. Совершенно верно, что поршневые кольца для маломощного тихоходного двигателя, которые были разработаны 10-15 лет назад (даже с учетом их полноразмерного соответствия), смогут нормально и длительное время работать в условиях высокой мощности. -производительность турбомотора.

Это связано с тем, что материалы, покрытие и геометрические допуски колец могут различаться. В процессе выбора эти факторы следует тщательно учитывать, особенно при отсутствии точных данных в каталогах производителя. Также следует добавить, что кольца для новых двигателей обычно хорошо работают на старых ДВС, но не наоборот.

Поршневые кольца из чугуна считаются достаточно качественными. Такие детали изготавливаются из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца хромированные, а также без хромирования. Также в продаже есть стальные кольца, дополнительно оснащенные пружинным элементом.

Хромированные кольца обычно устанавливают на двигатели с высокой степенью сжатия, что подразумевает более серьезные нагрузки на ДВС и ЦПГ. Иностранные гражданские автомобили часто имеют скребковые кольца из нержавеющей стали. Такие кольца отличаются долгим сроком службы, малым весом и доступной стоимостью.

Как выбрать поршневые кольца: защита от подделки

В процессе выбора запчастей обязательно придерживаться ряда правил и советов, которые помогут избежать покупки поддельных запчастей. Начнем с того, что запчасти известных брендов не должны стоить слишком дешево по сравнению с оригинальными запчастями.

Для изготовления качественной продукции производитель должен использовать качественные материалы и использовать современные технологии производства. Прежде чем искать неоригинальные запасные части, рекомендуется сначала ознакомиться со стоимостью аналогичных оригинальных запчастей.

Поршневые кольца необходимо упаковывать в оригинальную упаковку. Сам ящик следует аккуратно приклеить. Надписи на коробке должны иметь четкий и однородный шрифт, штампы, голограммы (с известным фактом использования данной защиты на оригинальной упаковке). Детали упакованы в небольшие полиэтиленовые пакеты, уложенные стопкой по три кольца.

Указанная упаковка должна содержать следующие обозначения:

• номер комплекта;
• модель двигателя;
• размер поршневых колец;

Общее количество кольцевых пакетов также является косвенным показателем. Этот номер должен соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен ремкомплект.

Еще перед покупкой рекомендуется детально осмотреть пружины растяжения. Указанные пружины должны иметь переменный шаг витков, а также иметь блестящую поверхность в области торцов и наружного диаметра. Отсутствие таких отметок может свидетельствовать как о некачественном исполнении деталей, что сильно скажется на сроке службы, так и о подделке.

Не лишним будет проверить профиль и высоту выступов. Если выступы минимальные или полностью отсутствуют, кольца могут быть не новыми, а бывшими в употреблении. Для надежности используйте микрометр для определения номинального и ревизионного размера колец.

При установке компрессионных колец почувствуйте тактильную фаску на одной или обеих сторонах внешнего диаметра кольца. На некачественных изделиях эти фаски отсутствуют. Концы также видны на качественных кольцах, которые светлее и имеют слегка закругленную форму.

Поршневые кольца и хромированные поршневые кольца без такого покрытия идентичны по цвету, но вариант с нанесенным хромированием отличается от аналога без хромирования специальными выступами. На кольцах без покрытия такие выступы асимметричны. Наличие хрома также придает компрессионным кольцам характерную матовую поверхность, а поршневые кольца без хрома имеют стальной блеск.

Советы и рекомендации

совершенно очевидно, что наиболее удобным вариантом выбора будет использование оригинальных поршневых колец. Поршневые кольца, позиционируемые производителем двигателя как оригинальные запчасти, считаются оригинальными. При этом имеющиеся на рынке оригинальные запчасти не всегда позволяют выполнять поставленные задачи при настройке или ремонте двигателя. В таких случаях необходимо сделать грамотный подбор из группы качественных аналогов.

• При выборе неоригинальных поршневых колец рекомендуется выбирать поршневые кольца, изначально разработанные для двигателя с аналогичными характеристиками. Под такими характеристиками следует понимать объем, мощность, частоту вращения двигателя, максимальную частоту вращения коленчатого вала, степень сжатия и так далее

• Следует отметить, что установка так называемых «мягких» колец, имеющих меньший ресурс, сводит к минимуму износ стенок цилиндров, тем самым увеличивая срок службы рубашки. Параллельно замена поршневых колец в этом случае потребует в среднем 35-45 тысяч километров пробега, что ставит под сомнение целесообразность такого решения. Поршневые кольца хорошего качества имеют ресурс порядка 170-220 тыс. Км. При их замене на таких пробегах двигатель часто еще требует ремонта коленвала, сброса ЦПГ и т.д.

Наконец, мы добавляем, что правильно подобранные и профессионально установленные неоригинальные поршневые кольца в некоторых случаях могут работать дольше, чем оригинальные детали. Также следует учитывать, что качественные аналоги обычно стоят на 10-25% дешевле.

Даже для относительно недавнего владельца этой автомобильной марки замена поршней Priora на поршневые быстро становится заманчивой и привлекательной.

Всех слишком пугают множество страшных историй о последствиях обрыва ремня ГРМ. И они очень печальны: из-за встречи поршней с клапанами двигатель получает значительные повреждения, устранить которые можно только капитальным ремонтом с заменой огромного количества деталей.

Столкновение также вызвано заводским дефектом: на родных поршнях крайне малы колпачки (клапанные впадины). Кто-то может возразить: нужно лучше следить за поясом. В чем-то это мнение верно, но даже тщательная и регулярная диагностика не дает стопроцентной гарантии, что обычная проблема вас не беспокоит.

Замена поршней Приоры на поршневые полностью исключает возможность встречи клапана и поршня. Насечки на последних достаточно глубокие и, если несчастный ремень порвется, они легко предотвратят катастрофические последствия.

Вставные поршни на Лада Приора: какие выбрать

На российском рынке представлено 3 разновидности. STI. Производится методом горячего прессования.

1. Предыдущие владельцы не очень приветствуются. Во-первых, у них низкая степень сжатия, во-вторых, слишком большая площадь камеры сгорания. Это влияет на КПД двигателя в сторону его снижения. Кроме того, сплав, из которого они изготовлены, имеет пониженное содержание кремния (что делает поршни менее устойчивыми к температурам) и никеля (что снижает их ресурс). Дополнительным недостатком является то, что на автомобилях с установленной STI слишком часто обрывается ремень привода распредвала.
2. «Автрамат» Харьковского производства изготавливается методом фьюжн. Поршни имеют состав, точно совпадающий с предыдущими. Компрессия имеет расчетные значения, эффективность хоть и снижается из-за увеличения площадей на образец, но незначительна – на 0,1 см2.
3. Самара. У них практически такая же производительность с Автраматом. По весу детали уступают харьковским – они тяжелее (это вообще нежелательно). Но они выигрывают в цене, так как на треть меньше.

Видео: Безвтыковые поршни СТК и развесовка ШПГ

Вставные поршни на предыдущих 16 клапанах – сравнительные характеристики

Теперь я хотел бы поговорить с вами о сравнительных характеристиках описанных выше вставных поршней:

Поршни тольяттинского производства СТИ на Приоре, в отличие от других, изготавливаются методом горячего прессования. По отзывам тех, кто уже устанавливал такие поршни на Приоре, они значительно снижают КПД двигателя.

Это связано с меньшей по сравнению с поршнями STK и Avtramat степенью сжатия (18) и большей площадью камеры сгорания из-за глубоких канавок для клапанов. Пониженное содержание кремния в сплаве сказывается на прочности поршня при температурных нагрузках, а никель снижает его ресурс.

Имея к недостаткам указанную более высокую стоимость, кованый поршневой STI проигрывает «Автрамату» и STK. В то же время были случаи обрыва ремня привода распредвала на Приорах с поршнями STI.

Поршень ВАЗ 2110. Поршень ВАЗ 2108. Основные размеры.

Особенности конструкции.

Глубина выборок под клапана,на днище порш. 2110, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

В конструкции поршня 2110 и в конструкции всех последующих моделей, применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей. Классы диаметров поршней и классы отверстий под поршневой палец принятые для модели 21083 соответствуют классам моделей 2110, 2112, 21124.

Основные маркировки в литье, нанесенные на деталь.

1. Обозначение модели изделия – символы «21» и «10», в районе отверстия под палец.

2. Обозначение производителя – «ВАЗ», на юбке с внутренней стороны.

3. Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны.

4. Обозначение литейного сплава – «АЛ34», на юбке с внутренней стороны .

Основные маркировки наносимые на днище.

1. Маркер ориентации — « » при установке, должен указывать направление в сторону привода распредвала

2. Маркер класса – один из символов ( « А »,« В»,« С»,« D »,« Е ») определяет отклонение по наружному диаметру.

3. Маркер группы массы поршня:

« » – нормальная;

« + » – увеличенная на 5 г.

« – » – уменьшенная на 5 г.

4. Маркер класса отверстия поршневого пальца –одна из цифр (« 1 », « 2 », « 3 » ) определяет отклонение по диаметру отверстия под поршневой палец.

Маркировка класса отверстии дополнительно наносится краской на внутренней стороне днища:

синий    цвет — 1-й класс

зеленый цвет — 2-й класс

красный цвет — 3-й класс

Дополнительно, для ремонтных поршней.

5. Маркер для ремонтных изделий:

« » — 1-й ремонт (диаметр увеличенный на 0,4мм от номинального размера.)

« » — 2-й ремонт (диаметр увеличенный на 0,8мм от номинального размера.)

Особенности конструкции.

Глубина выборок под клапана,на днище поршня 21083, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

Особенностью конструкции поршня ВАЗ 21083, которая отличает его от поршня 2110, является способ фиксации поршневого пальца. В конструкции дели 21083 поршневой палец (21213-1004020 или 2101-1004020 ) запрессовывается в верхнюю головку шатуна 2108-1004045. Плотная посадка определяет положение пальца и предотвращает его смещение. Диаметр отверстий в бобышках поршня обеспечивает поршневому пальцу и шатуну свободный угловой поворот. На боковой поверхности, на площадке возле отверстия под поршневой палец, присутствует маркировка модели – «21» и «083». По геометрическим параметрам, нет отличий между поршнями моделей ВАЗ 21083 и ВАЗ 2110.

Основные размеры

Класс поршня по наружному диаметру	A	B	C	D	E
Диаметр поршня 82.0 (мм)	81,965-81,975	81,975-81,985	81,985-81,995	81,995-82,005	82,005-82,015
Диаметр поршня 82.4 (мм)	82,365-82,375	82,375-82,385	82,385-82,395	82,395-82,405	82,405-82,415
Диаметр поршня 82.8 (мм)	82,765-82,775	82,775-82,785	82,785-82,795	82,795-82,805	82,805-82,815

Класс отверстия под поршневой палец	1	2	3
Диаметр отверстия под поршневой палец(мм)	21,982-21,986	21,986-21,990	21,990-21,994

Применяемость поршня 21083-1004015.

(длина шатуна ваз 21083 и его размеры)

Двигатель	Блок цилиндров, высота блока, мм.	Колен. вал радиус кривошипа, мм.	Шатун, длина шатуна, мм.	Поршень, компрессион. высота, мм	Недоход поршня в блоке, мм
ВАЗ 21083	21083-1002011 194,8	2108-1005016 35,5	2108-1004045 121,0	21083-1004015 37,9	0,4

Применяемость поршня 2110-1004015. Шатун ваз 2110 параметры.

Двигатель	Блок цилиндров, высота блока, мм.	Колен. вал радиус кривошипа, мм.	Шатун, длина шатуна, мм.	Поршень, компрессион. высота, мм	Недоход поршня в блоке, мм
ВАЗ 2110	2110-1002011 194,8	2112-1005016 35,5	2110-1004045 121,0	2110-1004015 37,9	0,4
ВАЗ 2111	2110-1002011 194,8	2112-1005016 35,5	2110-1004045 121,0	2110-1004015 37,9	0,4
ВАЗ 21114	21114-1002011 197,1	11183-1005016 37,8	2110-1004045 121,0	2110-1004015 37,9	0,4
ВАЗ 11183	11183-1002011 197,1	11183-1005016 37,8	2110-1004045 121,0	2110-1004015 37,9	0,4

* — расчетные размеры могут отличаться от фактических в пределах допусков на изготовление указанных деталей.

Какие ремонтные размеры поршней 08 ?

Установка ремня ГРМ ВАЗ 2110. Проблемы с ремнем

Верхние шкивы не фиксировались и теперь непонятно как их выставлять. Метки на шкивах не «указывают» точно в одном направлении. Может проще вывернуть все шкивы в положение ВМТ в 1 цилиндре? Если речь идет о 16 клапанах, то маркировка на ВАЗ-2112 мне знакома: эту операцию я проделывал на ремне ГРМ 21124. Ну у меня мотор с объемом 1,5. Есть ли отличия?

Правильно ставьте метки ГРМ — иначе загнете клапана!

Двигатель ВАЗ-21124 имеет особенность: как ни крути его шкивы, он не крутит. С такие шутки не пройдут! Если положения шкивов не слишком сбиты, попробуйте надеть ремень и повернуть механизм в положение «ВМТ 1 и 4». И впредь всегда пользуйтесь инструкцией:

По идее, на ВАЗ-2112 маркировка осуществляется одинаково, о каком бы двигателе мы ни говорили. Вот фото для двигателя 21120.

Как все выглядит в реальности и в инструкции

Не поленитесь найти смотровое окошко на картере коробки передач. Под штекером есть еще одна метка.

Последний шаг не является обязательным. И делают это, чтобы не переделывать всю работу с нуля.

Дополнительная информация:

• Количество зубьев ремня между метками «верхних шкивов» ровно 16;
• Метка на шкиве коленчатого вала иногда ломается — используйте метод контроля «1» (фото 1) или «3» (фото внизу).

Уточнения для ВАЗ-21124

На двигателе 1.6 все действия выполняются аналогично вышеописанному. Есть одно исключение — шкив привода генератора устанавливается по метке на корпусе (см. фото).

Шкив привода генератора, двигатель 21124

Однако, если этой метки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубьев. Вместо 21-го должен быть «проходной».

Шкивы ГРМ можно крутить как угодно — поршни ни в коем случае не будут касаться клапанов. Сравните как выглядят поршни двух разных моторов- станет понятно о чем речь.

Два разных 16-клапанных клапана

Для тех, кто ничего не понял

Количество зубьев на шкиве коленвала — 21, на шкивах распредвала — 42. При вращении коленчатого вала на 360 град. распредвалы вращаются на 180. В общем случае полный цикл двигателя состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно использовать альтернативный метод настройки. Пусть метки на шкиве распределительного вала указывают строго вниз. Тогда метка на шкиве коленчатого вала должна быть обращена вверх (ВМТ 1 и 4).

Если нет фиксирующего устройства, его можно изготовить самостоятельно. Подойдет даже съемник (см. фото).

Взял и починил

Желаем успехов.

Проверка меток ГРМ на одном видео

Замена ремня ГРМ совсем не сложная и вы прекрасно справитесь с этим делом самостоятельно, без помощи автомастерских, сэкономив тем самым деньги своего бюджета. Кроме того, вы получите бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также модели двигателя. На внутренней стороне ремня по всему периметру имеются насечки.

Ремень подлежит замене согласно документации через:
— 75 ткм на двигателе 8кл
— 45 ткм на двигателе 16кл

Быстрый износ ремня обычно свидетельствует о проблеме с системой ГРМ. Причины влияния должны быть выявлены и устранены.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или полностью порван и при этом перетерся шнур, то, скорее всего, причина этого в перенатяжении.

2. Отсутствие одного из зубьев свидетельствует о плохом натяжении ремня.

3. Отсутствие или сильный износ зубьев на ремне, в свою очередь, свидетельствует о неправильном натяжении.

4. Треснувший ремень ГРМ свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями виден износ, скорее всего, ремень натянут неправильно. (слабый или сильный).

Возможно, что при слабом натяжении ремня ремень перескочит через зуб, в этом случае загорается «CHECK» и затем гаснет. Это сигнал датчика положения распредвала.

6. Замасленный ремень ГРМ свидетельствует о том, что из двигателя в каком-то месте вытекает масло. В этом случае нужно заменить ремень и искать утечки.

7. Заметный торцевой износ указывает на угловое или параллельное смещение ремня.

8. Чрезмерный шум указывает на чрезмерное или недостаточное натяжение ремня. Эта проблема должна быть исправлена ​​немедленно, чтобы зубья не срезались или ремень не порвался.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1. Накидной ключ на «17».
2. Ключ на «15».
3. Съемник стопорного кольца.
4. Мощная отвертка или монтировка.
5. Ключ для регулировки натяжного ролика
При выполнении работ используйте перчатки.

В этом видео показана замена ремня ГРМ на ВАЗ 2114

1. Отсоедините минусовой провод от аккумулятора.

4. Ключом «на 15» отверните болт крепления ролика, затем слегка поверните натяжной ролик, чтобы уменьшить натяжение ремня ГРМ.

5. Распрямите (снимите) ремень со шкивов: распредвала, промежуточного вала и шкива зубчатого водяного насоса.

6. Закрепите коленчатый вал (монтировкой или отверткой) и отверните болт крепления шкива привода генератора. Это действие лучше всего выполнять с помощником. Первый удерживает коленчатый вал за зубья венца маховика с помощью монтировки, второй снимает заглушку с картера сцепления и откручивает болт крепления шкива.

7. Накидным ключом на «17» отверните болт крепления шкива коленчатого вала, затем снимите его вместе с шайбой.

8. Затем снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу привода ГРМ со шкива, после чего можно снять ремень со шкива коленчатого вала.

Установка ремня ГРМ

Все делается в обратном порядке.

1. Ошибиться при установке шкива привода генератора практически невозможно, он имеет выемку, при несовпадении с которой он не встанет на место.

2. При установке ремня следите за натяжением приводной пряди.

3. После установки ремня его необходимо натянуть до нормы

Натяжение ремня ГРМ осуществляется следующим образом:
Установив специальный ключ в отверстия на наружном ролике — повернуть против часовой стрелки до совмещения насечки на внешнем диске с прямоугольным выступом на внутренней втулке ролика.

Это нормально, если в середине ремня его можно перекрутить почти 90 градусов. Если он перетянут, то руками на этот угол его не повернешь. Если ремень не дотянется, то он ударится о защитный кожух (крышку) и будет болтаться.

4. Ключом на «15» нужно затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работающем двигателе появляется повышенный шум, то, вероятно, неисправен роликовый подшипник.

6. Для проверки снимите ролик, а затем медленно, вращая его, проверьте, нет ли в нем люфта и заеданий.

7. При обнаружении люфта натяжного ролика, притормаживающего при свободном вращении или физического повреждения ролика заменить.

4 года назад

Добро пожаловать!
Ремень ГРМ важная часть ГРМ, благодаря ремню, собственно, и работает двигатель, на данный момент качество ремней разное и цена от него вообще не зависит, у многих хватает ремней грм по разному, но все же осмотр ремня периодически надо проводить и искать нет ли на нем трещин, следов что он качался, если мало внимания уделять ремню грм то всегда будешь уверен в твоей машине.

Внимание!
Менять ремень ГРМ дело непростое, особенно 16 клапанные автомобили, но все выполнимо и все возможно, особенно когда под рукой есть нужный инструмент, а для замены ремня понадобятся: отвертка, набор ключей , шестигранник «5» и помощник!

Сводка:

Где ремень ГРМ?
Чтобы грязь и влага не попала в ремень, а также в звездочки, он спрятан под защитной крышкой, которая есть в каждом автомобиле и которая закрывает от этой самой грязи систему ГРМ, эта крышка обычно на болтах или еще бывает с винтами, но с головкой под ключ, яркий пример автомобили семейства Самара и десятого семейства, с двигателем 2111 (Это 8 клапанный, 1,5 инжекторный двигатель), есть такие винты, кстати , хотим сразу предупредить, в этой статье ничего не будет про 8 клапанные двигатели, поэтому если вам нужно изучить принцип замены ремня на них, переходите к статье: «Замена ремня ГРМ на двигателе 2111 «, в котором все расписано.

Внимание!
Если будете менять ремень, сразу снимите кожух, он крепится на пяти болтах, но у них шестигранные головки, поэтому подобрал спец. ключ для этого (Шестигранник «5»), откручиваем болты и снимаем их (Расположение болтов указано стрелками на маленьком фото выше) а потом снимаем верхнюю крышку и чуть ниже будет еще одна (Нижняя ), она уже закреплена только на двух болтах, тоже их откручиваем и снимаем полностью с машины чтоб ничего не мешало!

Когда нужно менять ремень ГРМ?
60 000 тыс.км хватит, если есть возможность, при желании можно чуть чаще, хуже от этого не будет, только если не брать подземный пояс, мы вообще делаем не рекомендую брать ремни на рынках, на базарах, в подвалах и подобных местах, берите только в автосалонах, в качественных автосалонах, где ремень будет в коробке, тогда он прослужит вам не малый срок и не сломается от малейших перегрузок.

Ремень все равно нужно менять, если на нем есть видимый износ, а именно: Надрывы на ремне, трещины, надрывы, все это может привести к тому, что ремень порвется в ближайшее время, такой ремень нужно быть заменены и как можно скорее, если пока нет возможности (Время), то не рекомендуем эксплуатировать автомобиль с таким повреждением ремня, потому что он срежет ремень где угодно и встанешь и не будешь знаете на сколько поможет (Если это случилось в сельской местности, если в городе ситуация намного лучше), ну а если вы все же хотите продолжать ездить, несмотря на повреждение ремня, то дадим пару советов:

1. Старайтесь как можно меньше крутить двигатель, так как от этого на ремень идут большие перегрузки и он со временем может порваться.

2. А так же попробуй переключать скорости чтобы двигатель входил в скорость автомобиля, чтобы такого не было, едешь на 4000 тыс об/мин и резко включаешь пониженную передачу и тут двигатель ревет, происходит торможение двигателем , и опять большая нагрузка на ремень ГРМ, который так же легко может порваться и дальше никуда не поедешь, так что набирай скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сначала нужно снять колесо, затем подкрылок (Все это нужно делать с правой стороны, по ходу движения автомобиля) и в конечном итоге шкив коленвала(Большой , малый трогать не надо), как это все сделать читайте в статье: «Замена сальника коленвала на ВАЗе», после операции на коленвале останется сидеть маленький шкив, он понадобится закрепить тем же большим болтом, которым крепился большой шкив, а затем придется выставить ГРМ по меткам, для этого вкручиваем большой болт на место, включаем нейтральную передачу, ставим машину на ручнике и поверните этот болт по часовой стрелке, если вы все сделаете правильно, то когда он будет полностью закручен (и вам нужно будет продолжать его крутить), шкив коленвала начнет крутиться, а значит все шкивы сдвинутся со своего места (из-за ремня ГРМ) и Вам нужно будет установить все шкивы по меткам, более подробно все метки (А их всего шесть, три на шестернях, две на задней крышке механизма и одна метка налита на корпус маслонасоса) показаны на фото ниже, они все должны совпадать друг с другом, до работы совпадать, и даже не переступать.

Внимание!
Если так случилось, что порвался ремень, то шкивы распредвалов вы так легко не сдвинете, в этом случае все равно нужно все сделать, нужно только провернуть шкивы распредвалов так же болты, которые их крепят и при затягивании болтов крутите шкивы пока по меткам все четко)!

2) Теперь ослабьте натяжной и направляющий ролик, они ослабляются за счет гаек их крепления, после откручивания ролики проворачиваются (при необходимости крутите их вручную по мере необходимости) и ремень ГРМ можно снять со шкивов от все, после снятия проверить в каком состоянии ролики, при необходимости заменить эти ролики на новые.

Внимание!
Кратко о состоянии ролика, а именно какие они должны быть, в общем внутри роликов есть подшипники (Оба), они играют основную роль, но подшипники должны быть в хорошем состоянии, т.е. ролики должны вращаться свободно , без люфтов, у них не должно быть заеданий и шума в работе (Обычно шум появляется при работе двигателя, т. е. при вращении ремня, но бывает, что и при его вращении шум тоже слышен, такой ролик должен немедленно заменить)!

Установка:
1. Установку нового ремня начинаем снизу, если быть точнее он устанавливается вначале на шкив коленвала (Перед установкой обязательно проверьте, сходится ли шкив на метке, если надо сделать сходится) и так идет до верха, после шкива коленвала как вы уже поняли ремень на помпе снаружи садиться, потом изнутри входит под натяжной ролик, и правая его ветвь в это время проходит с внутренней стороны направляющего ролика, ремень надевается на верхние (распредвалы) только в самом конце и нужно постараться надеть его на оба вала, чтобы они не сошли с меток (Это обязательное ), для этого обычно используются инструменты, которые блокируют оба шкива и они не где не вращаются, но если их нет, то учитывайте некий факт, а именно, при снятии ремня шкив который идет на впуск под действие пружины повернется на один зуб по часовой стрелке , а шкив который идет на отжим, под действием тех пружин повернется на один зуб против часовой стрелки, ваши действия следующие, берем ключ для проворачивания шкива распредвала (Это обычный накидной ключ «на 17», можно использовать кривошип если он у вас есть в арсенале) и крутим с ним шкив который идет на впуск (он с диском, он еще указан на фото выше цифрой 7) до совмещения меток, затем выбрав провисание правой ветви, надейтесь наденьте ремень на шкив (см. фото 1) и самое главное следите чтобы шкив не перескакивал через зубья, затем осторожно дайте шкиву вернуться в исходное положение (он повернется примерно на один зуб вправо), затем сразу (тут уже намного больше удобно с помощником) тем же ключом поверните другой шкив (который идет на разблокировку) и установите его так, чтобы он стоял как другой шкив (один зуб справа отклонился от метки), когда это будет сделано, поставьте ремень ГРМ на его верхнюю часть (см. фото 2), при этом не должно быть провисания между шкивами распредвалов и убедитесь, что шкив не перескакивает, когда надеваете на него ремень, теперь поворачивая оба шкива, убедитесь, что натягивается правая ветвь (Во время проворачивания шкив коленвала должен стоять на месте) и полностью надеваем ремень ГРМ на все шкивы (см. фото 3), после чего проверяем, все ли метки совпадают, если все правильно, приступаем к регулировке ремня, осуществляется за счет натяжного ролика э., т.е. берется спец. ключ и он проворачивает ролик (см. фото 4), но чтобы его повернуть, необходимо немного ослабить болт крепления ролика, а после того, как ремень хорошо натянут, болт крепления ролика выкручивается до упора и проверяется правильность натяжения, понадобится бытовой для проверки безмена (для определения усилия) и штангенциркуль, после нахождения этих инструментов безмен нужно будет зацепить за ручку удлинителя торцевого ключа и нужно будет намотав ленту, когда инструмент будет готов, приступайте к проверке, для этого в средней части (см. фото 3) продавите ремень ГРМ через удлинитель с усилием 10 кгс и измерьте, на сколько прогнется ремень, его прогиб должно быть 5,4 мм, чтобы с точностью до миллиметра определить такой прогиб, понадобится штангенциркуль и отвертка, длина на шкивах будет необходима, все очень подробно показано на фото 3, если прогиб не подходит в норм, потом отрегулировать ремень десять сион снова.

Внимание!
При работе с ремнем ГРМ желательно иметь спец. инструменты, которые будут блокировать оба верхних шкива распредвалов еще до того, как ремень будет снят, с ними установить ремень будет намного проще, так как его нужно будет просто надеть и никакого лишнего клейма (После одевания правая ветвь должна быть натянут и короткий участок между шкивами распредвалов, провисания быть не должно), кстати, если вам что-то не понятно, как правильно должен сидеть ремень, то вы в любой момент можете посмотреть схему, которую мы уже приводили ранее ( Она была в виде фотографии, на ней видно, как ремень должен быть правильно установлен)!

2. По окончании всех операций проверните коленвал на два полных оборота, когда будете делать последний оборот, убедитесь, что все метки сошлись, если все сошлось, то ремень установлен правильно и можно устанавливать оставшиеся детали на своих местах, при необходимости снимите и установите ремень на место.

Дополнительный видео ролик:
Чуть ниже размещен наглядный видео ролик, демонстрирующий процесс замены ремня ГРМ:

Бывший флагман российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км после последней замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра наш моторист добавил бы работы. В целом, мы рекомендуем всем покупателям проверять состояние ремня не реже одного раза в 5000 или раз в год. Но знать качество наших деталей лучше чаще. На этом двигателе при обрыве ремня гнут почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Пациент стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и виновник торжества.

Снимаем амортизатор и бачок ГУР, чтобы в дальнейшем не мешали.

Ослабляем болт на семнадцать, натяжной ролик сервисного ремня и снимаем последний. Полностью снять его не получится, потому что мешает опора двигателя. Если ремешок требует замены, придется откручивать подушку двигателя.

Снимите натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт по часовой стрелке проворачиваем коленчатый вал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки левого выпускного распредвала. Метка на защитной крышке выделена красным цветом.

Аналогично для впускных клапанов распредвала… Он справа. Его шкив имеет внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимите шкив коленчатого вала. Застопорим коленвал с помощью друга. Садим его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнюю защитную крышку.

Видим, что метка на звездочках и прорезь на отливе крышки коленвала совпали.

Ослабляем семнадцать болтов натяжного и натяжного ролика и снимаем ремень ГРМ. Потом сами видео. Мы меняем их в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помните, что правый распределительный вал имеет шкив с внутренним кольцом для датчика фаз. Картинка должна выглядеть так.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта, удерживающие помпу. Они шестиугольные.

И вынимаем.

Насос для шестнадцатиклапанного двигателя немного отличается от обычного восьмиклапанного. Имеет небольшое ушко с резьбой для крепления защитного кожуха.

Смажьте прокладку тонким слоем герметика и установите насос на место. Затяните крепежные болты. Ставим на место защитный кожух. Проверяем, что бы он сидел на своем месте, иначе будет натирать ремень. Если все в порядке, скручиваем все, что держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если стрелок направления нет, установите так, чтобы надпись читалась слева направо.

Правая, она же нисходящая ветвь ремня должна быть в натяжении. Можно провернуть правый распредвал по часовой стрелке на несколько градусов, надеть ремень и провернуть обратно. Это растянет нисходящую ветвь. Натяжной ролик имеет два отверстия для специального ключа. Найти можно в любом автомагазине. Цена вопроса 60 рублей. Для натяжения ремня ГРМ вставьте специальный ключ и против часовой стрелки повернуть ролик. Так как по поводу натяжения ремня ГРМ много споров, напишем так: натянутый ремень не должен иметь провисание между распредвалами более 5 мм при нажиме и 7 мм на самой длинной ветви (специально экспериментировал). Помните: перетянутый ремень снижает срок службы помпы, а из-за недотянутого ремня можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все этикетки. Проворачиваем коленвал на два оборота и снова проверяем метки. Если поршень не встречается с клапанами и метки совпадают, то поздравляю. Затем ставим все на место в порядке, обратном снятию. Не забудьте затянуть болты. Подтягиваем ролик сервисного ремня тем же ключом, что и натяжитель ремня ГРМ. Залейте антифриз и заведите машину. Желаем ремню долгих лет службы, но периодически проверять его незабываемо, он все-таки сделан в России.

А что происходит при обрыве ремня на моторе 1.5 16 клапанов.

Теперь можно легко поменять ремень ГРМ на шестнадцати клапанном моторе, любимой десятке.

Видео замены ремня ГРМ на шестнадцатиклапанной десятке

Удачи на дорогах! Не гвоздь, не палка.

Марки ГРМ. установка меток ГРМ на примере двигателей ВАЗ 2110 , 2111 и 2112

Дорогие друзья, сегодня мы расскажем вам об основах установки меток времени на примере 16 клапанного двигателя ВАЗ. Не секрет, что правильно установлен теги время являются гарантией корректной работы движка. Если теги отображаются некорректно, нормальная работа движка исключается. Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится иметь дело с хронометражем по временным меткам? Когда нужна замена ремня ГРМ для очередного ТО по регламенту, кроме того, вместе с ремнем в этом случае обязательно будут меняться и ролики. Также, если у нас есть «комнатный» насос. ремень ГРМ необходимо снять, так как он приводит в движение нашу «водяную помпу». Ну, если (в худшем случае). мы порвали ремень. Потом, если двигатель «залип», то это огромная проблема, поршень совпадает с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метка времени и где они применяются. Первый. метки на шкивах распредвалов, как впускных, так и выпускных:

Метки зажигания на форсунках. Замена ремня ГРМ на моторе 8кл.

Зазор между ДПКВ и шкивом зажигания.

Замена ролика ГРМ и выставление меток ГРМ На видео ваз 2110 8кл Наша группа в ВК: Инстаграм:.

Как быстро поставить метки грм на ваз 8кл

замена ГРМ 8 кл двигатель. Ролик натяжения ремня показан неправильно! Все в обратную сторону вам нужен натяг.

Они должны совпадать с метками на коленчатом валу, и существует несколько методов расчета этого метки … Снять шкив ремня генератора довольно сложно (не позволяет увидеть метку) и улица, чтобы увидеть выравнивание меток.

При таком совпадении дорожки поршня находятся в ВМТ

И наконец, третий вариант установки положений положения коленвала на маховике, их можно увидеть если посмотреть снять резиновую заглушку на коробке передач:

Вот варианты сравнения временных меток, предлагаем вашему вниманию пример двигателей 1.5 16V установленных на ВАЗ- 2110 , ВАЗ-2112 и ВАЗ-2111. Если у вас все еще есть какие-либо вопросы относительно отметки времени на вашем двигателе. задайте их на нашем форуме в соответствующем разделе.

Как проверить компрессию двигателя ваз 2110. Разная компрессия в цилиндрах

Многие владельцы ВАЗ-2110 задаются вопросом, почему на их автомобилях разная компрессия? Обычно сжатие создается путем перемещения поршня снизу вверх. Это создает определенное давление в цилиндре. Хорошая компрессия может быть достигнута только тогда, когда все прокладки, поршни, кольца или клапаны находятся в хорошем состоянии. Именно из-за этих элементов происходит сжатие воздуха в системе.

Нормальная компрессия на ВАЗ-2110

Обычно компрессию проверяют с помощью специального прибора. Делать это рекомендуется регулярно.

Помогает определить степень износа двигателя и колец, а также самого поршня. Нормальное давление в цилиндре на ВАЗ-2110 с 8 клапанами должно быть от 10 до 12 атмосфер .

Нормальная компрессия в цилиндре.

Так же стоит отметить, что иногда давление в разных баллонах может отличаться … Если это 0,5-0,7 атмосферы тогда это нормально и не должно вызывать беспокойства.

Аномальная компрессия

Это происходит, когда в цилиндре больше или меньше атмосфер, чем в других.

Такой двигатель не сможет нормально работать. Ему нужно сделать ремонт в обязательном порядке.

Причины

Прогар прокладки между блоком и головкой — довольно распространенный дефект.

Причин разницы в сжатии может быть много. Эксперты выделяют основные из них. Это:

1. Прогорела прокладка ГБЦ и блока. Вам просто нужно изменить его.
2. Головка не затянута. Прокладка здесь может прогореть.
3. Кольца не держат. Здесь причина в износе колец или их поломке. Если давление падает в одном цилиндре, то это часто свидетельствует об обрыве колец. Это потребует ремонта поршня.
4. Коксование колец. Вам нужно будет их почистить.
5. Износ блока. Это редко случается.
6. Перегрев двигателя.
7. Сломанный или прогоревший поршень. Компрессии нет вообще.
8. Клапаны не отрегулированы.

Ремонт

Как видно из вышеизложенного, причин разной компрессии в цилиндрах много. При этом ремонт не всегда можно провести самостоятельно, особенно если нет навыков. В этом случае рекомендуется обратиться к специалистам на СТО.

Традиционные методы повышения степени сжатия

Отмечено, что описанные ниже способы не могут являться 100% гарантией повышения компрессии в цилиндрах.

• Купите качественный очиститель клапанов и залейте его в масло.
• Залейте эту жидкость в цилиндры на ночь.

выводы

Зная эти моменты, можно не беспокоиться о разнице компрессии в разных цилиндрах на ВАЗ-2110, если она небольшая. При превышении нормы допустимых значений потребуется ремонт .

Многие автовладельцы почему-то путают такие понятия, как компрессия и степень сжатия. Между прочим, не смотря на их сходство, они не одно и то же. Это примерно как угол замкнутого состояния контактов и угол опережения зажигания. Достаточно заметить, что степень сжатия является геометрической величиной, выраженной в абсолютных единицах (другими словами, это всего лишь данные, не измеряемые в каких-то единицах), они практически неизменны для двигателей одной модели, если они не имеют доработаны, но находятся в штатной комплектации… Компрессия, в свою очередь, измеряется в единицах давления (бар, МПа, атмосферы), ее показания очень зависят от метода измерения и технического состояния автомобиля. На данный момент мы расскажем вам о том, какая компрессия у двигателя ВАЗ 2110.

Компрессия — физическая величина, определяющая давление, которое создается в цилиндре в конце такта сжатия консистенции. Измеряется в кг/см2 или атмосферах, реже можно встретить измерения в килопаскалях, барах и других единицах. Компрессия может сильно меняться в зависимости от износа. Может зависеть от степени сжатия (хорошей компрессией мотора можно считать примерно расчетную величину как средство умножения степени сжатия на 1,5 атм — это связано с эффектом адиабатического сжатия). В результате соответствующие значения компрессии для стандартного двигателя ВАЗ 2110 будут порядка 7-9атмосферы. (Если мотор форсированный, то компрессия может меняться до 11-13 атм.).

Значение компрессии — это техническое состояние двигателя и всей машины в целом вместе с давлением масла. Чем выше степень сжатия, тем меньше газов будет прорываться в картер двигателя и, как положено, больше газов совершит полезную работу, при этом все это еще и повысит мощность. Расход масла, приемистость, стабильность двигателя, скорость запуска двигателя, расход топлива будут зависеть от степени сжатия. Помимо всего этого, на величину компрессии может влиять состояние электрооборудования (аккумулятор, стартер, соединительные провода) при ее измерении.

При падении компрессии в каком-либо из цилиндров ВАЗ 2110 (может быть, это происходит во всех цилиндрах сразу) или во всех цилиндрах уровень компрессии разный, потребуется ремонт двигателя. Часто основной причиной падения компрессии являются севшиеся поршневые кольца, например, после перегрева. Клапаны на втором месте. Потом пробой прокладки ГБЦ. Могут быть и экзотические предпосылки, вроде проползшего поршневого пальца, или прогоревшего поршня, «перефрезеровавшего» гильзу. Для того, чтобы найти причину падения и дисбаланса компрессии, в цилиндр заливают масло, после чего снова определяют компрессию. Если при всем этом она значительно увеличивается, то почти всегда виноваты кольца. Если нет, то скорее всего дело в клапанах или головке.

Основные существенные несоответствия, которые вызывает низкая компрессия — падение мощности, снижение максимальной скорости, ухудшение динамики разгона, увеличение количества поглощаемого топлива и масла — иногда очень заметны.

Для измерения компрессии ВАЗ 2110 необходимо использовать специальный прибор — компрессометр, внешне похожий на обычный манометр, с помощью которого будет измеряться давление в шинах. У такого устройства есть специальный переходник, который необходимо вкрутить в свечи, либо просто плотно прижать к отверстию резиновым кольцом. Адаптер имеет ниппель или золотник, что позволяет сохранять показания прибора для комфортного чтения. Компрессометры такого типа можно приобрести на любом авторынке.

Компрессию часто определяют в 2-х вариантах: расширенный — с закрытыми заслонками в карбюраторе, очень распространенный — с открытыми заслонками. Для получения более четких результатов профессиональные механики измеряют компрессию 2-мя предложенными методами. При этом даже не выкручивают свечи зажигания в других цилиндрах, производя измерения на холодном двигателе, с открытыми или закрытыми заслонками в карбюраторе. Любой из методов дает свои результаты и помогает точнее найти недостатки.

При 100% закрытой заслонке в цилиндры поступает небольшое количество воздуха. Предельное давление в цилиндре не будет огромным, около 7-8 атм, потому что давление в коллекторе тоже не высокое (1 атм при 100% открытом дросселе, вместо этого — 0,5-0,6 атм). При закрытой заслонке течи оказываются небольшими, перепадов давления практически нет. Величина в баллоне очень чувствительна к протечкам — даже по незначительной причине давление может упасть в пару раз.

При стопроцентном открытии дроссельной заслонки этого не произойдет. В цилиндр будет поступать значительно больше воздуха, что приведет к увеличению компрессии, при этом утечек будет значительно меньше, чем подачи воздуха. В результате даже при сильных недостатках компрессия может не упасть до низкого уровня (например, низкая компрессия двигателя ВАЗ 2110 будет 9-10 атмосфер).

Исходя из конструктивных особенностей различных вариантов измерения компрессии, мы дадим несколько советов по их использованию.

При открытии заслонки на 100% измерение компрессии позволяет обнаружить:

• задиры (сильные повреждения) поверхности цилиндра;
• прогар или деформация клапанов;
• закоксовывание (зависание) колец в канавках поршней;
• прогар и поломка поршня.

При стопроцентно закрытой заслонке измерение компрессии позволяет найти:

• зависание клапана (в конструкциях с гидротолкателями — недостатки профиля кулачка распределительного вала;
• плохое прилегание седла к клапану.

Таким образом, для автомобилей без гидрокомпенсаторов, таких как ВАЗ 2110, компрессию имеет смысл определять при открытых амортизаторах.

Если со временем у вас появилось ощущение, что ваш двигатель был более динамичным в начале работы, потеря мощности может быть связана с механическим износом. Наиболее распространенными причинами являются высокий износ между поршнями и цилиндрами, изношенные поршневые кольца, негерметичные или прогоревшие клапаны, поврежденная прокладка головки блока цилиндров или свеча зажигания. В конце такта сжатия создается высокое давление сжатия, которое затем лавинообразно нарастает при сгорании топливовоздушной смеси. Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, прокладок клапанного механизма и прокладок головок цилиндров это означает высокую термическую и механическую нагрузку. Как правило, двигатели с пониженной мощностью уже заранее сигнализируют о своем техническом состоянии. Симптомами являются неустойчивый холодный пуск или неравномерная работа двигателя, повышенный расход масла и топлива, белый или синий выхлопной шлейф, повышенная температура охлаждающей жидкости, плохие характеристики выхлопных газов и снижение мощности двигателя. Для получения четкой картины необходимо проверять компрессию при каждом втором посещении сервисного центра. Это в равной степени относится и к дизельным двигателям.

Эталонные значения сжатия

Значения компрессии для вашего автомобиля немного отличаются в зависимости от степени сжатия. Представлено в табл. 4.2 Нормативные значения действительны для двигателей в идеальном техническом состоянии. При анализе компрессии большее значение придается не абсолютным наивысшим значениям, а одинаковым показателям во всех цилиндрах. Допускаются отклонения максимум до 2 бар. Если отклонения превышают допустимое значение, необходимо выяснить причину этого отклонения. В качестве первого шага ваш специалист порекомендует вам измерить потерю давления.

Старые двигатели создают меньше сжатия

В старых двигателях значительно снижается компрессия, и это нормально из-за нормального износа двигателя. Поэтому особого повода для беспокойства нет, он меньше зависит от абсолютного наивысшего давления, и больше от одинаковых значений во всех цилиндрах. Только когда измеренные значения достигнут предельно допустимых значений, нужно задуматься о предстоящем ремонте двигателя или замене его на другой. Если разница в значениях более 3 бар, практика указывает на следующие причины:

— износ поршней или поршневых колец;

— заклинивание изношенных поршневых колец в поршневых канавках, вызванное отложением продуктов сгорания;

— повреждения рабочих поверхностей цилиндров в результате незначительного заедания поршней или заедания поршневых колец;

— остатки продуктов сгорания и масла в виде нагара на клапанном механизме или на рабочих поверхностях седел клапанов;

— клапаны с трещинами;

— прогар клапана из-за недостаточного зазора клапана или тепловой перегрузки.

Компрессию можно измерить самостоятельно. В первую очередь для этого нужен помощник, который крутит коленвал стартером, и прибор для измерения давления. В хорошо оборудованных гаражах компрессометр входит в стандартную комплектацию. Сначала снимите все свечи зажигания (дизельные форсунки) с головки блока цилиндров и убедитесь, что зазор клапанов отрегулирован правильно. Во время проверки помощник должен полностью выжимать педали сцепления и акселератора, вы прибором проверяете компрессию в каждом цилиндре. Поскольку дизельные двигатели постоянно всасывают одно и то же количество воздуха, педаль акселератора не нужно нажимать. Начинайте измерение с первого цилиндра, а затем последовательно измеряйте во всех остальных цилиндрах. Посчитайте количество оборотов коленчатого вала до достижения максимального давления, это число будет критерием для последующих цилиндров: чем быстрее создается компрессия, тем здоровее ваш двигатель. В «здоровом» двигателе компрессия должна создаваться после 6-8 оборотов коленчатого вала.

Основой для надежного измерения является работающий стартер и полностью заряженный аккумулятор

Несмотря на то, что это азбучная истина, все же еще раз напоминаем, что основой для измерения является стартер с хорошей тягой и полностью заряженный аккумулятор. Если коленвал вращается очень медленно, компрессия в цилиндре тоже медленная — мерить компрессию бессмысленно. Если вы получаете большие отклонения в результатах измерения, выполните тест на понижение давления. Имеется некоторый опыт работы с измерителем потерь при сжатии, поэтому мы рекомендуем поручить проведение теста на потери при сжатии специалисту.

Узнать причину снижения давления можно следующим образом.

· При низкой компрессии через свечное отверстие (в дизеле — в отверстие форсунки) впрыснуть в каждый цилиндр немного моторного масла, затем повторить проверку. Масло улучшает уплотнение между сопрягаемыми поверхностями поршней и стенками цилиндров.

· Если компрессия немного увеличилась, то утечка происходит через клапаны или прокладку ГБЦ. Негерметичность клапанов может быть вызвана прогаром седел клапанов и/или кромок клапанов, а также деформацией или растрескиванием стержней клапанов.

· Если после введения масла компрессия увеличилась, то можно сделать вывод об износе поршневых колец.

Измерение компрессии

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Перед измерением прогрейте двигатель до рабочей температуры. Это создает оптимальные зазоры между всеми движущимися частями.

2. Выключите зажигание (клемма «15»), снимите наконечники со свечей зажигания и выверните все свечи зажигания.

3. Включите стояночный тормоз, установите рычаг переключения передач в нейтральное положение, выжмите педали сцепления и акселератора.

4. Плотно вставьте резиновую конусную пробку компрессометра в свечное отверстие (на дизеле в отверстие топливной форсунки). При необходимости используйте подходящий переходник (

Со временем детали авто изнашиваются и не только ходовая часть, но и двигатель. Зачем нужно проверять компрессию в цилиндрах? Например, вы покупаете подержанный автомобиль, а чтобы узнать состояние двигателя, лучше перестраховаться и проверить компрессию, чтобы через пару месяцев не делать капитальный ремонт.Свою десятку я взял когда ей было 5 лет , пробег к тому времени был уже не маленький (около 90,000). При осмотре автомобиля со мной был специалист, который проверял компрессию в цилиндрах.

Теперь давайте посмотрим, как это делается по порядку. Предупрежу сразу, давление лучше проверять вдвоем, поэтому попросите кого-нибудь вам помочь.

Ход выполнения работ

Для проведения работ необходим

• Компрессометр
• свечной ключ

для 8 клапанов

для 16 клапанов

Здесь вам нужен помощник. Он должен сесть в машину и при полностью выжатой педали газа (полное открытие дроссельной заслонки) крутить стартер (заводить машину) в течение 5-10 секунд. Записываем показания прибора и таким же образом проверяем давление в остальных баллонах.

Нормальная компрессия двигателя ВАЗ 2110 должна быть не менее 1,0 МПа (10 бар) в каждом цилиндре, разница показателей между цилиндрами не должна превышать 0,1 МПа (1,0 бар).

На момент покупки авто компрессия была 12 бар, что очень хороший показатель, сейчас правда не знаю сколько покажет компрессия, но с двигателем вроде проблем нет)) я надеюсь статья была вам полезна, спасибо!

Какая компрессия у ВАЗ 2110, какую рабочую функцию выполняет компрессор, каков принцип его работы? Почему это устройство выходит из строя и что можно сделать в этом случае? Ответы на эти вопросы должен знать каждый автовладелец.

Компрессия — максимальное значение давления в цилиндре, возникающее в результате завершения процесса сжатия. Указанное значение измеряется несколькими способами. Наиболее распространенной единицей измерения является атмосфера. Компрессия – переменная величина, она меняется в зависимости от силы сжатия, а также становится меньше по мере износа деталей. Кроме того, он может быть разным для разных моделей двигателей и зависит от объема силовой установки.

Наверное, каждый водитель хотя бы раз слышал о сжатии, но его часто путают с другим значением, а именно с усилием сжатия. Сразу стоит сказать, что это совершенно разные вещи. Степень сжатия определяет давление на протяжении всего периода сжатия, а степень сжатия только в конце такта.

Проблемы с компрессией

Самая распространенная проблема с компрессией на ВАЗ 2110 — резкое падение давления. В результате двигатель отказывается работать, детали изнашиваются. Почему это происходит? Происходит это из-за небрежного отношения к автомобилю, при заливке некачественного топлива и масла.

Некачественное топливо влияет на отложение остатков солей, которые при интенсивной работе двигателя вызывают повреждения деталей, сколы и царапины, приводя к проблемам и сбоям в работе рабочей системы. Чтобы повысить компрессию и восстановить нормальную работу силового агрегата, необходимо предварительно устранить проблемы, вызвавшие отказ, то есть провести тщательную диагностику системы и заменить неисправные детали.

Как правило, компрессия ВАЗ снижается из-за износа поршня. Это значит, что нужно обратить внимание на состояние этих деталей. Износ поршневой системы происходит в процессе неплотной посадки ее элементов. Это производственный дефект, который редко встречается в современных европейских автомобилях, но является нормальным явлением в отечественных автомобилях, особенно в ВАЗ 2110.

Что можно сделать в этом случае? Необходимо приобрести соответствующие присадки, предназначенные именно для этой цели, и нарастить несопрягаемую деталь до требуемых размеров. Иногда при незначительных дефектах стыковки помогает густое моторное масло.

Но есть еще одна проблема, а именно залегание поршневых колец. Тогда использование густого моторного масла и увеличение густоты за счет присадок недопустимо, необходимо проводить комплексный ремонт для устранения проблемы. Бывает и так, что поршни заклинивают. Чтобы решить эту проблему и наладить работу устройства, необходимо демонтировать свечи и залить немного (около 100 мл) моторного масла.

Свечи откладываются на час и заменяются. Теперь стоит дать мотору поработать. Что произойдет? Масло размягчило накипь на свечах за час, и теперь (при запуске двигателя) оно будет легко отрабатываться и не будет зашлаковывать жизненно важную для автомобиля деталь. Это значит, что компрессор на ВАЗе начнет нормально работать.

Как установить компрессор самостоятельно?

При выходе из строя старого устройства необходимо установить новое (см. фото). Установка компрессора на ВАЗ осуществляется в короткие сроки. Это не трудоемкий процесс, но требует предельной внимательности и осторожности. Для работы вам потребуется вооружиться следующим оборудованием:

• комплект для компрессорной установки;
• ключей;

Схема установки компрессора

• система воздушного фильтра;
• регулятор давления;
Паста
• на основе абразивных компонентов.

Перед началом работы убедитесь, что блок питания полностью остыл, иначе можно обжечься. Работа начинается с демонтажа воздуховода и фильтра. Зажимы коллектора снимаются. Сейчас на мотоблок устанавливаются крепления той детали, которую в народе называют улиткой.

Меняем приводной ремень на ремень, взятый из комплекта компрессорного агрегата. Он более эффективен, надежен и прослужит намного дольше. Регулируем ремень так, чтобы он был не слишком тугой, но и не слишком свободный. Следующим шагом будет установка воздуховода и крепление регулятора давления.

На выходе компрессора установлен фильтр. Последним этапом работы является регулировка форсунки, чтобы силовой агрегат не получал обедненную смесь. Лучше уточнить это в сервисе, так как самостоятельно проделать эту операцию проблематично.

Это весь перечень работ по замене компрессора. Для новичка это может показаться слишком сложным, но на самом деле здесь нет ничего сложного. Описанную работу необходимо провести 1-2 раза в присутствии знающего мастера, и этот навык будет отработан до автоматического уровня.

Проверка компрессии в цилиндрах двигателя ВАЗ 2110. Разная компрессия в цилиндрах

Самый простой и доступный каждому водителю способ диагностики двигателя – это проверка компрессии в цилиндрах.

Меряем компрессию

Отключаем подачу топлива, выворачиваем свечи зажигания и меряем компрессию, как при открытых, так и при закрытых дроссельных заслонках. Помощник естественно нужен. Получаем неутешительный результат — разное сжатие в.

Причин этому может быть сколько угодно: начиная от качества топлива и работы топливной системы, и заканчивая (в худшем случае) неисправностью поршней, клапанов и самих цилиндров. Не забудьте добавить сюда дефекты и пломбы.

Сразу грозная туча надвигается на неприятный вопрос — неужели нужно делать капитальный ремонт двигателя? Ответ пока однозначен — нет.

Имеются показания компрессометра, необходимо применить их на практике

Если в одном цилиндре видна низкая компрессия и при этом работа двигателя на холостом ходу нестабильна, то велика вероятность износа кулачка распредвала, управляющего выпускным клапаном.

Если компрессия по схеме разная: низкая в двух соседних цилиндрах, то, скорее всего, прогорела прокладка между ними.

И, наконец, после того, как вы добавили немного моторного масла в каждый цилиндр и повторили замер компрессии, показания увеличились — износились поршневые кольца.

Способы устранения низкой компрессии двигателя

Как мы уже говорили, причин того, что в цилиндрах разная компрессия, очень много. А, если следовать «умным» книгам, то нужно вскрытие, которое, как известно, покажет причину.

Но одна мысль о том, что на тебя обрушится ворох проблем, ужасает. И замена колец, замена «колпачков», сальников коленвала. А если зазор между поршнем и цилиндром нарушен, то расточки блока не избежать. Нет, пока не спешите об этом думать.

Поэтому специалисты рекомендуют рассматривать залегание колец как первую возможную причину образования низкой компрессии в цилиндре. Это когда происходит чрезмерное закоксовывание и они практически прилипают к поршню. Если вариант, который описан ниже, не устранит проблему разной компрессии в цилиндрах, то понадобятся радикальные методы.

Народный способ устранения заедания колец и повышения компрессии

Этот способ не является гарантией того, что показания компрессора изменятся. Но на самом деле эффективно, если разная компрессия в цилиндрах образовалась именно за счет залегания колец. Как минимум, ваша совесть будет чиста, и тогда вы исключите этот пункт из диагноза.

• Закупаем качественную жидкость для промывки клапанов. В инструкции к нему должно быть указано, что он добавляется в моторное масло.
• Сегодня вечером выкручиваем все свечи и заливаем в цилиндры 50-70мл. эту жидкость с помощью «груши» или шприца.
• Утром, через 12 часов, провернуть двигатель, затем прочистить свечи и отрегулировать зазоры, и только потом вкручивать на место.
• При запуске двигателя не пугайтесь качества и количества дыма из выхлопной системы.
• Выезжайте на дорогу, чтобы проезжать участки на более высокой скорости. То есть задача дать двигателю максимальные нагрузки. Поэтому заранее подумайте, где вы будете это делать. Учитывайте состояние дорожного покрытия, погодные условия, интенсивность движения. В идеале это делается на загородной трассе.
• Важно! Предыдущий пункт необходимо выполнить в обязательном порядке, иначе налипшие за ночь продукты закоксовывания попадут под клапан и тогда разборки ГБЦ не избежать.
• После пробега со скоростью 100-120 км/ч на участке 10-20 км. перемерить компрессию в цилиндрах.

Если в одном из «горшков» давление значительно ниже, чем в остальных (например, везде 11,5, а в одном только 6,0 атмосфер), это говорит о разнице в компрессии. Естественно, это негативно сказывается на работе силового агрегата. Нередко падение компрессии можно наблюдать по нескольким «точкам». Однако в этом случае можно смело говорить о том, что двигатель нуждается в срочном капитальном ремонте. Причин падения компрессии может быть много; для его устранения требуется снятие головки блока цилиндров. Вот основные причины:
1. Пробита (прогорела) прокладка ГБЦ. Одна из самых частых причин «лечится» заменой этого элемента.
2. Головка блока цилиндров недостаточно затянута. Собственно отсюда и вытекает вышеупомянутая причина, прокладка начинает пропускать давление и в итоге прорывает его.
3. Пропускные кольца. Подобное явление актуально, если уплотнительные кольца сильно изношены или сломаны. Если давление спало в одном «кастрюле», кольца гарантированно порвутся. В этом случае требуется капитальный ремонт двигателя.
4. Коксование. Кольца покрываются нагаром из-за использования некачественного моторного масла или большого пробега. Масло выгорает и кольца застревают на одном месте, не в силах ходить по своим канавкам. Изнашивается только одна сторона, поэтому двигатель изнашивается быстрее. На закоксовывание указывает падение компрессии во всех цилиндрах.
5. Износ стенок блока цилиндров. Явление редкое, возникает чаще всего из-за использования производителем некачественных материалов.
6. Перегрев двигателя внутреннего сгорания. Если двигатель перегревается, кольца и стенки блока начинают пропускать давление, а вместе с ним и масло. Частично его можно определить по голубоватому дыму из выхлопной трубы.
7. Прогар поршня. Если поршень сломан, то компрессия в цилиндрах будет практически нулевой. Выгорать может как сверху, так и сбоку. Часто поршни ломаются при обрыве ремня ГРМ, когда из-за нарушения фаз газораспределения они встречаются с клапанами.
8. Клапаны. Компрессия может падать из-за неправильной их регулировки, из-за перегорания или обрыва при обрыве ремня ГРМ.

Компрессия – это давление в цилиндрах двигателя, создаваемое в конце такта сжатия. Если сжатие слишком высокое, концентрация воздушно-топливной смеси будет высокой, что приведет к быстрому воспламенению и взрывам. В результате двигатель начнет разрушаться.

Низкая компрессия снижает мощность мотора, падает динамика, не удается развить максимальную скорость. Плюс заметно растет расход топлива и масла.

При низком давлении (сжатии) воздушно-топливная смесь медленно воспламеняется, вызывая нагрев двигателя. Разрушительные последствия неизбежны, если проблему не исправить.

Причины неисправности

Существует ряд причин, по которым необходимый уровень компрессии может опускаться ниже установленных норм. Поэтому перед проверкой давления и проведением ремонта следует разобраться в возможных причинах проблемы.

• Прогорела прокладка блока цилиндров;
• Прогоревшие поршни или клапаны;
• Изношена цилиндропоршневая группа;
• Седла клапанов разрушены;
• В тарелке выпускного клапана образовалась трещина.

Производитель указывает нормальную степень сжатия и степень сжатия для каждого двигателя. Более того, эти характеристики путают, считая их одними и теми же. Степень сжатия – это отношение общего объема цилиндра к объему камеры сгорания.

Для расчета оптимальной степени сжатия для двигателя используйте формулу:

Компрессия = Степень сжатия*К. .

Зачем проверять

Измерения проводятся при открытой и закрытой дроссельной заслонке. Каждый вариант проверки дает разные результаты и данные о состоянии двигателя.

Тест открытой заслонки позволяет определить:

• Проблемы и повреждения поверхностей цилиндров;
• Деформация, прогар клапанов;
• Залипшие или науглероженные поршневые кольца.

Если проверить компрессию при закрытой заслонке, то можно узнать:

• Клапана заклинило;
• Плотно ли прилегает к седлу клапана;
• При наличии гидротолкателя определяется наличие дефектов профиля кулачка распределительного вала.

Пути

Существует два основных способа проверки компрессии двигателя.

Чек

Теперь можно переходить непосредственно к чеку.

1. Прогрейте двигатель, когда он достигнет рабочей температуры, затем выключите зажигание.
2. Отсоедините топливный насос. Если это механический насос, трубы отсоединяются и подача топлива прекращается. В случае электрического бензонасоса достаточно просто отключить реле подачи топлива и вынуть предохранитель.
3. Сбросьте давление внутри топливной системы.
4. Запустите двигатель. Таким образом, двигатель может израсходовать все топливо, оставшееся в системе. Дождитесь полной остановки двигателя.
5. Теперь продолжаем мерить компрессию.
6. Отсоедините модуль зажигания.
7. Отключите свечи зажигания от источника высокого напряжения, затем с помощью специального свечного ключа выкрутите их из гнезд.
8. Вставьте измерительный прибор в свечной патрон. На каждом цилиндре, то есть при подключении прибора к каждому отверстию, замеры снимаются отдельно.
9. Пригласить помощника. Его задача — сесть на место водителя и нажать на педаль газа, чтобы открыть дроссельную заслонку.
10. При этом двигатель запускается на 5-10 сек.
11. В этот момент вы снимаете показания с измерительного прибора.
12. По аналогичной методике следует произвести замеры на каждом цилиндре, сбросив показания предыдущего на приборе. Запишите свои выводы.

Для двигателей ВАЗ 2110 нормальная степень сжатия составляет 10 бар или 1,0 МПа на любом цилиндре. Допускается разница между показателями до 1 бар или 0,1 МПа, то есть нормальные данные 11-11-11-11 или 10-11-11-10 и аналогичные результаты испытаний. При отклонении от них следует искать причины проблемы.

Что влияет на ошибку

Измерения не всегда дают самый точный результат, так как на них влияют определенные факторы. В результате получаем ошибку.

Факторы, вызывающие неточные показания компрессии, могут включать:

• Дроссельная заслонка открыта не полностью. Именно поэтому важно выжимать педаль газа до упора;
• Грязный воздушный фильтр;
• Малый зазор клапана. Это приводит к меньшему сжатию;
• Температура двигателя. Данные на холодном двигателе будут меньше, чем на горячем;
• Поврежденная или прогоревшая прокладка головки блока цилиндров;
• Наличие топлива в камере сгорания. Из-за этого показания будут менее реальными. Поэтому важно выгнать все топливо на этапе подготовки;
• Обратный клапан манометра или манометра не загерметизирован должным образом. Использовать качественные, исправные измерительные приборы;
• Низкая частота вращения двигателя.

Компрессию также можно проверить на холодном двигателе. Тогда показание уменьшится вдвое по сравнению с нормой, а нормальное отклонение составит уже не 1, а 0,5 бар.

Какая компрессия у ВАЗ 2110, какую рабочую функцию выполняет компрессор, каков принцип его работы? Почему это устройство выходит из строя и что можно сделать в этом случае? Ответы на эти вопросы должен знать каждый автовладелец.

Компрессия — максимальное давление в цилиндре, возникающее в результате завершения процесса сжатия. Указанное значение измеряется несколькими способами. Наиболее распространенной единицей измерения является атмосфера. Компрессия – переменная величина, она меняется в зависимости от силы сжатия, а также становится меньше по мере износа деталей. Кроме того, он может быть разным для разных моделей двигателей и зависит от объема силовой установки.

Наверное, каждый водитель хотя бы раз слышал о сжатии, но его часто путают с другим значением, а именно силой сжатия. Сразу стоит сказать, что это совершенно разные вещи. Степень сжатия определяет давление на протяжении всего периода сжатия, а степень сжатия только в конце такта.

Проблемы с компрессией

Самая распространенная проблема с компрессией на ВАЗ 2110 — резкое падение давления. В результате двигатель отказывается работать, детали изнашиваются. Почему это происходит? Происходит это из-за небрежного отношения к автомобилю, при заливке некачественного топлива и масла.

Некачественное топливо влияет на отложение остатков солей, которые при интенсивной работе двигателя вызывают повреждения деталей, сколы и царапины, приводя к проблемам и сбоям в работе рабочей системы. Чтобы повысить компрессию и восстановить нормальную работу силового агрегата, необходимо предварительно устранить проблемы, вызвавшие отказ, то есть провести тщательную диагностику системы и заменить неисправные детали.

Как правило, компрессия ВАЗ снижается из-за износа поршня. Это значит, что нужно обратить внимание на состояние этих деталей. Износ поршневой системы происходит при неплотной посадке ее элементов. Это производственный брак, редко встречающийся в современных европейских автомобилях, но являющийся нормальным явлением в отечественных автомобилях, особенно в ВАЗ 2110.

Что можно сделать в этом случае? Необходимо приобрести соответствующие присадки, предназначенные именно для этой цели, и нарастить несопрягаемую деталь до требуемых размеров. Иногда при незначительных дефектах стыковки помогает густое моторное масло.

Но есть еще одна проблема, а именно залегание поршневых колец. Тогда использование густого моторного масла и увеличение густоты за счет присадок недопустимо, необходимо проводить комплексный ремонт для устранения проблемы. Бывает и так, что поршни заклинивают. Чтобы решить эту проблему и наладить работу устройства, необходимо демонтировать свечи и залить немного (около 100 мл) моторного масла.

Свечи откладываются на час и заменяются. Теперь стоит дать мотору поработать. Что случится? Масло размягчило накипь на свечах за час, и теперь (при запуске двигателя) оно будет легко отрабатываться и не будет зашлаковывать жизненно важную для автомобиля деталь. Это значит, что компрессор на ВАЗе начнет нормально работать.

Как установить компрессор самостоятельно?

При выходе из строя старого устройства необходимо установить новое (см. фото). Установка компрессора на ВАЗ осуществляется в короткие сроки. Это не трудоемкий процесс, но требует предельной внимательности и осторожности. Для работы вам придется вооружить следующее снаряжение:

• комплект для компрессорного агрегата;
• ключей;

Схема установки компрессора

• Система воздушного фильтра;
• регулятор давления;
Паста
• на основе абразивных компонентов.

Перед началом работы необходимо убедиться, что блок питания полностью остыл, иначе можно обжечься. Работа начинается с демонтажа воздуховода и фильтра. Зажимы коллектора снимаются. Сейчас на мотоблок устанавливаются крепления той детали, которую в народе называют улиткой.

Меняем приводной ремень на ремень, взятый из комплекта компрессорного агрегата. Он более эффективен, надежен и прослужит намного дольше. Регулируем ремень так, чтобы он был не слишком тугой, но и не слишком свободный. Следующим шагом будет установка воздуховода и крепление регулятора давления.

На выходе компрессора установлен фильтр. Последним этапом работы является настройка форсунки, чтобы в силовой агрегат не поступала обедненная смесь. Лучше уточнить это в сервисе, так как самостоятельно проделать эту операцию проблематично.

Это весь перечень работ по замене компрессора. Для новичка это может показаться слишком сложным, но на самом деле здесь нет ничего сложного. Описанную работу следует провести 1-2 раза в присутствии знающего мастера, и этот навык будет отработан до автоматического уровня.

Со временем детали авто изнашиваются и не только ходовая часть, но и двигатель. Зачем проверять компрессию в цилиндрах? Например, вы покупаете подержанный автомобиль, и чтобы узнать состояние двигателя, лучше перестраховаться и проверить компрессию, чтобы через пару месяцев не пришлось делать капитальный ремонт. Свою десятку я взял когда ей было 5 лет, пробег к этому времени был уже не маленький (около 90,000). При осмотре автомобиля со мной был специалист, который проверял компрессию в цилиндрах.

Если вы заметили, что двигатель не тянет, а вместе с этим увеличился расход топлива и масла, то вам следует провести диагностику двигателя. Определить причины недугов двигателя без разборки можно, если измерить компрессию в цилиндрах двигателя. Компрессия двигателя – это давление в цилиндрах в конце такта сжатия. Измеряется в кг/см2, бар, МПа или атмосферах. Когда компрессия ВАЗ высокая, то в картер двигателя будет прорываться меньше газов и, следовательно, больше газов будет совершать полезную работу, а это положительно скажется на мощности двигателя. Таким образом, компрессия в двигателе влияет на приемистость, стабильность работы двигателя, расход бензина и масла. Низкая компрессия двигателя приведет к падению мощности двигателя, уменьшению максимальной скорости автомобиля, ухудшению динамики разгона, увеличению количества поглощаемого топлива и масла.

Теперь давайте посмотрим, как это делается по порядку. Предупрежу сразу, давление лучше проверять вдвоем, поэтому попросите кого-нибудь вам помочь.

Компрессия двигателя ВАЗ

Показатель стандартной компрессии ВАЗ 2110 можно рассчитать по формуле: Компрессия (кгс/см2) = степень сжатия * Степень Х Степень сжатия входит в спецификацию двигателя и составляет разные для каждой модели двигателя. Коэффициент X зависит от типа двигателя и равен 1,2..1,3 для четырехтактных двигателей с искровым зажиганием; Например, компрессия ВАЗ 2112 = 10,5*1,2 = 12,6. Теперь разберемся, как измерить компрессию двигателя: Ход работы Для проведения работ нам потребуются: ✔ компрессометр ✔ свечной ключ

1. В первую очередь необходимо прогреть автомобиль до рабочей температуры и выключить зажигание 2. Затем необходимо для сброса давления в топливной системе. Для этого необходимо снять предохранитель насоса и запустить двигатель, чтобы израсходовалось оставшееся топливо в системе. Когда двигатель заглохнет, можно переходить к следующему шагу 3. Отсоединить провод от модуля зажигания.

Для 8 клапанных

для 16 клапанных

4. Снять высоковольтные провода со всех свечей и свечным ключом открутить все 4 свечи. 5. Далее установите компрессометр в свечное отверстие одного из цилиндров.

для 8 клапанов

для 16 клапанов

Здесь вам понадобится помощник. Он должен сесть в машину и при полностью выжатой педали газа (полное открытие дроссельной заслонки) крутить стартер (заводить машину) в течение 5-10 секунд. Записываем показания прибора и таким же образом проверяем давление в остальных баллонах.

Нормальная компрессия двигателя ВАЗ 2110 должна быть не менее 1,0 МПа (10 бар) в каждом цилиндре, разница показателей между цилиндрами не должна превышать 0,1 МПа (1,0 бар).

На момент покупки авто компрессия была 12 бар, что очень хороший показатель, сейчас правда не знаю сколько покажет компрессия, но с двигателем вроде проблем нет)) я надеюсь статья была вам полезна, спасибо!

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ Гидрокомпенсатор (ГК) в двигателе ВАЗ 2112 21124/21126 является важнейшим узлом двигателя автомобиля. Их использование на двигателе ВАЗ-2112 позволяет не проводить периодическую проверку тепловых зазоров, как в… Плохо работает печка или плохо дует кондиционер? Независимо от марки и модели автомобиля, с этой проблемой может столкнуться каждый. Часто виной всему является забитый салонный фильтр. Рассмотрим, как производится замена салонного фильтра Гранта. Салон меняется гавно… Основными узлами и деталями ТНВД УТН-5 (ТНВД) двигателя Д-240 МТЗ 80, 82 являются корпус насоса, плунжерные пары, распределительный вал, клапана, регулятор. Неисправность или неисправность этих агрегатов приводит к неустойчивой работе… На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 литра (8 и 16 клапанов), поэтому работоспособность форсунок должна быть выбирается в зависимости от типа двигателя. Неправильный выбор может увеличить расход топлива или …

Конструкция двигателя ВАЗ-2112

Двигатель ВАЗ-2112 бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, шестнадцатиклапанный, с двумя распределительными валами.

Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива коленчатого вала.

Система питания — фазированный распределенный впрыск.

Управление двигателем — контроллер (Bosch, «Январь» или GM).

Большинство двигателей оснащены нейтрализатором выхлопных газов.

Двигатель с коробкой передач и сцеплением образуют силовой агрегат, установленный в моторном отсеке на четырех упругих резинометаллических опорах.

Правая и левая опоры такие же, как на двигателях 2110 и 2111.

Передняя и задняя опоры одинаковые, представляют собой стержни.

Один конец тяги крепится к кронштейну на двигателе, другой к кронштейну на кузове.

С правой стороны двигателя (по ходу автомобиля) расположены: приводы распределительных валов и насоса охлаждающей жидкости (зубчатый ремень) и генератора (клиновой ремень).

Слева расположены: термостат, датчики температуры охлаждающей жидкости, датчик давления масла, стартер (на картере сцепления).

Спереди: впускной коллектор, топливная рампа с форсунками, датчик детонации, масляный щуп, шланг вентиляции картера, генератор (справа внизу), датчик фаз (справа вверху). Сзади: выпускной коллектор, масляный фильтр, датчик положения коленчатого вала (справа внизу).

Сверху (под пластиковой крышкой) ресивер, свечи (в направляющих трубках, уплотненных резиновыми кольцами) и высоковольтные провода.

Блок цилиндров отлит из чугуна и имеет индекс «21083» — как и двигатели 2110 и 2111, однако не взаимозаменяемы: отверстия под винты ГБЦ имеют резьбу М10х1,25 ( в отличие от М12х1,25 для блоков двигателей 2110 и 2111) и меньшей глубины.

Еще одно отличие связано с более интенсивным тепловым режимом двигателя 2112 по сравнению с двигателями 2110 и 2111.

Для охлаждения поршней при работе двигателя днища их омываются снизу маслом через специальные форсунки, запрессованные во вторую, третью, четвертую и пятую опоры коренных подшипников.

Цилиндры расходуются прямо в блоке. Номинальный диаметр 82 мм может быть увеличен на 0,4 или 0,8 мм при ремонте.

Класс цилиндра указан на нижней плоскости блока латинскими буквами в соответствии с диаметром цилиндра в мм: А — 82,00-82,01, В — 82,01-82,02, С — 82,02-82,03, D — 82,03-82,04, Э – 82.04-82.05.

Максимально допустимый износ цилиндра 0,15 мм на диаметр.

В нижней части блока цилиндров расположены пять опор коренных подшипников со съемными крышками, которые крепятся к блоку специальными болтами.

Крышки невзаимозаменяемые (отверстия под подшипники обрабатываются в сборе с крышками) и имеют маркировку для различения риски на внешней поверхности.

В средней опоре имеются гнезда под упорные полукольца, препятствующие осевому перемещению коленчатого вала.

Спереди (со стороны шкива коленчатого вала) установлено сталеалюминиевое полукольцо, сзади — металлокерамическое.

Кольца изготавливаются с номинальной и увеличенной на 0,127 мм толщиной.

При осевом зазоре коленчатого вала более 0,35 мм меняют одно или оба полукольца (номинальный зазор 0,06-0,26 мм).

Вкладыши коренных и шатунных подшипников тонкостенные сталеалюминиевые.

Верхние коренные вкладыши первой, второй, четвертой и пятой опор, установленных в блоке цилиндров, снабжены проточкой на внутренней поверхности.

Нижние коренные вкладыши, верхний вкладыш третьей опоры и шатунные вкладыши не имеют канавок.

Имеются ремонтные вставки под шейки коленвала, уменьшенные на 0,25, 0,50, 0,75 и 1,00 мм.

Коленчатый вал изготовлен из высокопрочного чугуна.

Имеет пять коренных и четыре шатунных шейки и снабжен восемью противовесами, отлитыми одновременно с валом.

Коленчатый вал двигателя 2112 отличается от коленчатого вала двигателей 2110 и 2111 формой противовесов и повышенной прочностью.

Поэтому не допускается установка коленчатого вала от двигателей 2110 и 2111 в двигатель 2112.

Для подачи масла от коренных шеек к шатунам в коленчатом валу просверлены каналы, выходные отверстия которых закрыты запрессованными пробками.

На переднем конце коленчатого вала на сегментной шпонке установлен зубчатый шкив привода распределительного вала, к нему крепится шкив привода генератора, который также является гасителем крутильных колебаний коленчатого вала.

На зубчатом венце шкива отсутствуют два зуба из 60 – углубления служат для срабатывания датчика положения коленчатого вала.

К заднему концу коленчатого вала шестью самоконтрящимися болтами через общую шайбу крепится маховик (индекс 2110), отлитый из чугуна, с штампованным стальным зубчатым венцом, служащий стартером для запуска двигателя.

Конусообразное отверстие возле венца маховика должно располагаться напротив шатунной шейки четвертого цилиндра (это необходимо для определения ВМТ после сборки двигателя).

Шатуны — стальные двутаврового сечения, обработанные вместе с крышками.

Номер цилиндра выбит на крышках, а также на шатунах (он должен быть с одной стороны шатуна и крышки).

Шатуны по диаметру стальной втулки, запрессованной в верхнюю головку, делятся на три класса с шагом 0,004 мм.

Номер класса выбит на крышке шатуна. Также шатуны делятся на классы по массе – они маркируются краской или буквой на крышке шатуна.

Поршневой палец стальной, трубчатого сечения, плавающего типа (свободно вращается в верхней головке шатуна и в бобышках поршня).

От выпадения фиксируется двумя стопорными пружинными кольцами, которые расположены в канавках бобышек поршня.

По внешнему диаметру (через 0,004 мм) пальцы бывают трех классов: 1 — с синей, 2 — зеленой, 3 — красной (наименьший диаметр) метками.

Поршень изготовлен из алюминиевого сплава. Юбка поршня коническая в продольном сечении, овальная в поперечном.

В верхней части поршня имеются три канавки для поршневых колец.

Канавка маслосъемного кольца имеет буровые бобышки, через которые масло, собранное кольцом со стенок цилиндра, поступает на поршневой палец.

Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм.

При установке поршня необходимо следовать выбитой снизу стрелке (она должна быть направлена ​​в сторону шкива коленчатого вала).

Поршни двигателя 2112 имеют плоское днище, с четырьмя выемками под клапаны (поршни двигателей 2110 и 2111 имеют овальную выемку днища).

Поршни по наружному диаметру (измеряемому в плоскости, перпендикулярной поршневому пальцу, на расстоянии 51,5 мм от днища поршня), как и цилиндры, делятся на пять классов (маркировка — на днище).

Диаметр поршня (для номинального размера, мм): А — 81,965-81,975; Б — 81 975-81 985; С — 81,985-81,995; Д — 81,995-82005; Э — 82 005-82 015.

В продаже имеются поршни классов А, С и Е (номинальные и ремонтные размеры): расчетный зазор между ними 0,025-0,045 мм, максимально допустимый зазор при износе 0,15 мм.

Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки: канавка под верхнее поршневое кольцо в новом поршне может быть несколько выше, чем в старом, и кольцо может сломаться на «ступеньке» образовавшиеся в верхней части цилиндра при его износе.

Для поршней ремонтных размеров на днище выбивается треугольник (+0,4 мм) или квадрат (+0,8 мм).

По диаметру отверстия под поршневой палец поршни делятся на три класса: 1 – 21,978-21,982; 2 – 21 982-21 986; 3 – 21 986–21 990. Класс поршня также выбит на его днище.

Поршень и палец должны быть одного класса. Поршни одного двигателя подбираются по массе (разброс не должен превышать 5 г) – это делается для уменьшения дисбаланса кривошипно-шатунного механизма.

Верхние два поршневых кольца — компрессионные, препятствующие прорыву газов в картер двигателя. Они также способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо маслосъемное.

Головка цилиндра , общая для всех четырех цилиндров, изготовлена ​​из алюминиевого сплава.

Центрируется на блоке двумя втулками и крепится десятью винтами.

Между блоком и головкой устанавливается безусадочная металлическая армированная прокладка (их поверхности должны быть сухими) (её повторное использование не допускается).

Порядок и момент затяжки винтов с цилиндрической головкой указаны в приложении. В верхней части головки блока цилиндров расположены опоры распределительных валов – по пять с каждой стороны головки.

Отверстия в опорах, выполненные разъемными, обрабатываются в сборе с корпусом подшипника. Необходимо заменить корпус в сборе с ГБЦ.

Герметик Loctite № 574 наносится на поверхность головок цилиндров, сопрягающихся с корпусом подшипника. Порядок и момент затяжки гаек корпуса подшипника указаны в приложении.

Распредвалы литые, чугунные, пятиопорные, с восемью кулачками в каждом (пара соседних кулачков открывает одновременно два клапана в цилиндре).

Распредвалы приводятся зубчатым ремнем от коленчатого вала.

В связи с повышенными нагрузками на зубчатый ремень его ширина в двигателе 2112 по сравнению с 2110 и 2111 увеличена с 19,0 до 25,4 мм (соответственно увеличена ширина зубчатых шкивов и роликов).

Под шкивом впускного распредвала находится опорный ролик, под выпускным – натяжной ролик. Для работы датчика фаз к зубчатому шкиву впускного распредвала приварен диск.

На ведущих шестернях имеются установочные метки: если метка на шкиве коленчатого вала совпадает с меткой на корпусе масляного насоса (метка на маховике против среднего деления шкалы на картере сцепления), то метки на шкивы распредвалов должны совпасть с метками на задней крышке привода распредвалов.

Седла (из металлокерамики) и втулки направляющих клапанов (латунь) запрессованы в ГБЦ.

Отверстия во втулках обработаны после запрессовки. Внутренний диаметр втулок уменьшен, по сравнению с двигателями 2110 и 2111, с 8 до 7 мм.

Втулки ремонтные с наружным диаметром 12,279-12,290 мм (увеличенным на 0,2 мм по сравнению с номинальным) также поставляются в комплекте ЗИП.

На внутренней поверхности смазочных втулок выполнены канавки, аналогичные резьбе: во втулках впускных клапанов — на всю длину, в выпускных — до половины длины отверстия. Поверх втулок надеваются маслоотражающие колпачки из маслостойкой резины.

Клапаны — стальные, выпускные — с головкой из жаропрочной стали с оплавленной фаской.

Площадь пластины впускного клапана больше, чем выпускного.

Они меньше по размеру, чем клапана двигателей 2110 и 2111.

Клапаны расположены в два ряда V-образно.

Приводятся от распределительных валов через гидравлические толкатели.

Ось кулачка смещена относительно оси гидротолкателя на 1 мм.

Благодаря этому при работе двигателя корпус толкателя вращается вокруг своей оси, что способствует более равномерному его износу.

Гидротолкатели выбирают зазор между кулачком и корпусом толкателя при работающем двигателе, что снижает шумность газораспределительного механизма, а также исключает его обслуживание (регулировка зазора не требуется).

Для работы гидротолкателей необходима постоянная подача масла под давлением.

Для этого в головке блока цилиндров имеется канал с обратным шаровым краном (предотвращает слив масла из каналов после остановки двигателя), а также каналы на нижней плоскости корпуса подшипника (они же подают масло на шейки распределительных валов).

Гидравлические толкатели очень чувствительны к качеству масла и его чистоте.

При наличии механических примесей в масле возможен быстрый выход из строя плунжерной пары гидротолкателя, что сопровождается повышенным шумом в газораспределительном механизме и интенсивным износом кулачков распределительных валов.

Неисправный гидротолкатель ремонту не подлежит, подлежит замене. Клапан закрывается под действием одной пружины. Нижний конец упирается в шайбу, а верхний — в тарелку, удерживаемую двумя панировочными сухарями.

Складчатые сухарики имеют снаружи форму усеченного конуса, а на внутренней поверхности три упорных буртика, входящих в канавки на стержне клапана. Смазка двигателя комбинированная.

Коренные и шатунные вкладыши, пары опоры распредвала — шейки, гидротолкатели смазываются под давлением.

Путем разбрызгивания масло подается к стенкам цилиндров (далее к поршневым кольцам и пальцам), к днищу поршней, к паре «кулачок распределительный вал — толкатель» и штокам клапанов. Остальные узлы смазываются самотеком.

Масляный насос — с внутренним зацеплением и редукционным клапаном — установлен на передней стенке блока цилиндров.

Шестерня привода установлена ​​на двух штифтах на переднем конце коленчатого вала.

Максимальный диаметр гнезда для ведомой (большой) шестерни при износе не должен превышать 75,10 мм, минимальная ширина сегмента на корпусе, разделяющего ведущую и ведомую шестерни, — 3,40 мм.

Осевой зазор для ведущей шестерни не должен превышать 0,12 мм, для ведомой шестерни — 0,15 мм.

Маслоприемник прикручен к крышке второго коренного подшипника и корпусу насоса.

Фильтр масляный полнопоточный, несъемный, оснащен перепускным и противодренажным клапанами.

Система вентиляции картера закрытая, принудительная, за счет отсоса газов через маслоотделитель, расположенный в крышке ГБЦ.

16 клапанный двигатель на ваз 2109 карбюратор. Порядок работы

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшая ходовые характеристики своего автомобиля при высоких оборотах коленчатого вала. Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не так прихотлива в обслуживании, как иномарки, поэтому ее часто тюнингуют. Замена двигателя с 8 кл на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшена работа на высоких оборотах.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная подстройка клапана не требуется.

Но есть и недостатки:

1. В гараже нужно заменить много запчастей и инструментов.
2. На низких оборотах двигатель 16к чуть хуже своего 8-клапанного собрата.

Есть два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае не много деталей потребуется заменить, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную трубу, но лучше медная) и бензобак от той же 12-й модели. Далее проводится такая работа:

1. Демонтируем старый блок питания, отключаем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат имеет большой вес. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Еще раз проверьте натяжение ремня.
3. Далее необходимо заменить всю топливную систему: бак, топливный насос, топливопроводы.
4. Отличная замена танку «девятка» — аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
6. Теперь можно приступать к подключению форсунки. Если «девятка» 2002 года выпуска и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно размещают под днищем и закрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9зубы.
11. Окончательный редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает расставить все детали по местам.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «силу» своего автомобиля. Итак, как переоборудовать 8-клапанный двигатель на 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно повысить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «кони»!

Это достаточно большая разница, поэтому вам нужно разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого заняться разборкой самостоятельно.

Под клапанной крышкой можно найти много неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше всего заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• трубка для антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заниматься модификацией болтов. Они используются для крепления 16-клапанной головки. Для модернизации двигателя ВАЗ не нужно менять блок цилиндров, но менять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя будет значительно снижен.

После этого следует поменять:

• • сначала поршни;

• а потом шатуны.

Шатуны ваз 2114

Это необходимо сделать во время сборки цилиндров.

Теперь пришла очередь переделки и регулировки проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После сборки двигателя нужно доработать проводку. Если автовладелец не хочет получить лишних финансовых затрат, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

Болты визуально могут сильно отличаться друг от друга, но пугаться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8 вентильному болту;
2. Длина равна 16 клапанам.

Для облегчения прохода этих болтов в отверстие их следует предварительно рассверлить. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить на компьютер специальную программу.

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания автомобиля ВАЗ-2109, на который была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики несколько ухудшаются, но значительное улучшение после набора двигателем высоких оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого обновления?

• ГБЦ 16В,
• с коллекторами и ресивером,
• датчик детонации,
• дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• передняя выхлопная труба с ДК 30,
• термостат с датчиком,
• оба ролика,
• шкивы распредвалов,
• датчик фаз,
• крышка газораспределителя,
• комплект проводов, 9 шт. 0030
• контроллер,
• топливная магистраль и бензобак в полной комплектации,
• указатель уровня масла и датчик,
• датчик положения КВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжитель,
• шкив коленчатого вала,
• шатуны,
• привод генератора,
• корпус масляного насоса со сливом для датчика положения КВ,
• выхлопная система в комплекте.

Заказ-наряд

Все операции можно выполнять без снятия блока, но работать будет гораздо удобнее, если его снять.

• Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
• Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
• Поддон снимается. Старые поршни и шатуны заменяются поршнями с плавающими штифтами модели 12 и шатунами с десятью точками. Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
• Установлены новые трубы системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых труб можно оставить. Нет необходимости в датчике, который включает вентилятор.
• Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, болты с предыдущей головки все равно придется укорачивать, а в новой нужно просверлить отверстие сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак устанавливается на место и подключается к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива оставить старые.
• Чтобы не удлинять новую проводку, можно прорезать отверстие в стенке моторного отсека при ее установке в стенку моторного отсека как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
• Насос установлен от ВАЗ-2112.
• для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с маслоизмерительным щупом.
• Головка монтируется, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах сопряжения необходимо удалить все выступы, а каналы пройтись шарошкой для уменьшения сопротивления внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Трубки системы охлаждения подключены.
• Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, а вот для термостата нужно купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
• Выхлопная система смонтирована. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется покупать новые.
• Проводка подключается к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую ​​переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый агрегат и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109 по сравнению с 8-клапанным двигателем имеет лучшую тягу при достижении высоких оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный двигатель в 16 клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

Двигатель ВАЗ 2109 четырехрядный, четырехтактный, бензиновый:

• Расположение цилиндров в один ряд, в подкапотном пространстве, устройство стоит поперечно.
• Шестнадцатиклапанник имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
• Поэтапно-распределительный впрыск — система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют преобразователь выхлопных газов.
• На двигателе справа расположены: приводы распределительных валов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Класс цилиндра указан латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять подшипниковых опор крепятся к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально маркированы на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент выполнен из металлокерамики.
  Одно полукольцо или оба меняются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников сталь-алюминиевые, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БЧ имеются канавки на внутренней поверхности.
  На нижних вкладышах коренных подшипников, верхних вкладышах третьего подшипника и вкладышах шатунов нет канавок.
• На ВАЗ 2109автомобиль с 16 клапанным двигателем, коленчатый вал изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шатунным шейкам подается от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
• Зубчатый шкив привода распределительного вала установлен на коленчатом валу спереди. Он связан с ним, он же служит гасителем крутильных колебаний коленчатого вала.
• К задней части коленчатого вала крепится маховик со стальным зубчатым кольцом, служащий для запуска двигателя стартером.
• Поршни изготовлены из алюминия. Продольное сечение юбки поршня коническое, поперечное овальное.
  На наружной поверхности вверху имеются три канавки для установки поршневых колец. Для нижнего маслосъемного кольца в канавке выполнены отверстия, через которые масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в старом, что приведет к обрыву кольца по «ступеньке», образующейся вверху при износе цилиндра. .

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя, способствуют отводу тепла от поршня к цилиндру:

• Устанавливается общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком монтируется прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки в верхней части имеется по пять опор для установки распределительных валов.
• 16 клапанный двигатель на ВАЗ 2109 имеет два распредвала. Каждый из них имеет восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся от коленчатого вала зубчатым ремнем.
  Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик под выпускным распредвалом. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на ведущих шестернях имеются метки совмещения: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительных валов с метками привода распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на втулках впускных клапанов.
  Отверстия защищены от грязи колпачками маслоотражателя; детали изготовлены из маслостойкой резины.
• Клапаны стальные расположены V-образно в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротолкателями от кулачков распределительных валов. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  Благодаря этому изнашивается равномерно. Гидравлические толкатели работают с постоянной подачей масла под давлением.
  Это обеспечивается каналом, расположенным в ГЦ, который имеет обратный шаровой кран, препятствующий после остановки двигателя сливу масла из масляных каналов и каналов, подающих масло к шейкам распределительных валов, расположенным внизу корпуса подшипника.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительных валов. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

• Клапан закрывается одной пружиной. Нижним концом он опирается на шайбу, а верхним на тарелку, которую держат две сухари.
  Складчатые сухари снаружи выполнены в виде усеченного конуса, внутри имеются три упорных буртика, входящие в канавки на стержне клапана.
• На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительных валов смазываются под давлением.
  Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкатели, на днище поршня и стержни клапанов. Остальные узлы двигателя смазываются под действием силы тяжести.
• На передней стенке БК установлен масляный насос. Здесь же расположены внутренние шестерни и редукционный клапан. Шестерня установлена ​​на переднем конце коленчатого вала.
• В крышке ГЦ расположен маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель авто ваз 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения 2000 об/мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об/мин легко выбирается на ровной прямой дороге.
Для выполнения работ потребуется:

• Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
• Корпус дроссельной заслонки, на котором установлен датчик, контролирующий положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Высоковольтная проводка.
• Проводка к форсункам и под капотом.
• Сборка бензобака.
• Индикатор уровня масла.
• Топливопроводы и трубки.
• Генератор.
• Рампа с насадками.
• Контроллер VS 5. 1…-42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Проводка бензонасоса.
• Кронштейн для генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отводом под ДПКВ.

Совет: Хотя все работы можно выполнить без снятия агрегата, для удобства лучше снять двигатель.

Рабочие инструкции включают в себя:

• Съемный КП, бензобак, топливопроводы.
• Демонтируется вся система зажигания.
• Генератор, термостат и все ремни и шкивы сняты.
• Устанавливается новый газгольдер с бензонасосом. Его фото представлено ниже.

• Трубки системы охлаждения отсоединены. Несмотря на то, что некоторые из них можно использовать, но цена на изделия небольшая, поэтому лучше все заменить.
• Поддон снят.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что старые имеют более низкую степень сжатия. Кроме того, в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
• Меняется маслонасос на устройство с отливом для ДПКВ на крышке.

• Меняются патрубки всей системы охлаждения.
• Ведутся подготовительные работы по установке 16-клапанной головки. При этом расположение крепежных отверстий такое же, но их диаметр нужно расточить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы необходимо брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на существующие стандартные места.
• Топливный бак подключается к магистралям, предварительно установив его на место.
• Проведена проводка к топливному насосу от блока управления.
• Провода датчика уровня топлива остались старые.

Совет: Вам не придется удлинять новую проводку, а прорезать дополнительное отверстие в стене моторного отсека.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Насос меняется.
• Установлен новый сапун вентиляции картера, который приобретается одновременно с маслоизмерительным щупом.

• Установлена ​​новая головка.

Совет: Перед этим нужно подготовить коллекторы и головку. Удалите все выступы, где детали сопрягались, и обработайте их фрезой. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Трубки охлаждающей жидкости подсоединены.
• Задняя крышка газораспределительного устройства, ролики, шкивы в сборе.
• Ремень установлен по меткам.
• Генератор смонтирован с приводом. Кронштейн, верхний натяжитель, болт генератора установлены. Все предметы приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства закручиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется один болт от старого и один новый, для чего на блоке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива впускного распределителя — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла остается, в термостате установлен новый от инжекторной модели.
• Клапанная крышка ставится на герметик.
• Оголены модуль зажигания, дроссельная заслонка, ресивер, гофра, свечные провода. Прокладывается проводка к датчикам.
• Установлен воздушный фильтр и новый кабель.
• Установлен новый паук, резонатор. Глушитель может остаться старым.
• Заправлен маслом, охлаждающей жидкостью, бензином.
• Проводка в салоне подключается к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа хорошо видно на видео. После проведения всех работ под капотом будет совсем другой, приятный на вид двигатель ВАЗ 2109автомобиль.

Карбюратор 16 клапанный двигатель ВАЗ. Ставим готовый двигатель

Главная / Ремонт и уход

Сердце автомобиля ВАЗ 2109 – это его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый блок и закрепляется в моторном отсеке.
16 клапанный двигатель ВАЗ 2109, по сравнению с 8 клапанным, отличается лучшей тягой при достижении ими больших оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный мотор в 16 клапанный двигатель на ВАЗ 2109к инжекторному двигателю.

Особенности инжекторного двигателя на автомобилях ВАЗ 2109

На автомобиль ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
• Шестнадцатый топливный имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, счет шкива коленвала.
• Поэтапно-распределительный впрыск — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распределительных валов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Задний — масляный фильтр, градуировка коллектора, датчик положения коленчатого вала.
• Передний — впускной коллектор, с форсунками топливной рампы, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры дробленые в блок, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра выполнена латинскими буквами, под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Блок цилиндров со специальными болтами в нижней части монтируется, со съемными крышками, пятью подшипниковыми опорами. Чехлы не взаимозаменяемы, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка упорного полууловителя в гнезда на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или обе замены при увеличении осевого зазора коленчатого вала более 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников стальные алюминиевые, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавки.
  Отсутствуют канавки на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-ти коленчатым валом клапанный двигатель изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых одновременно с валами.
• Масло к шатунным шейкам подается из коренных сквозных, просверленных в коленчатом валу каналов, закрытых пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он соединен с ним, он служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным зубчатым венцом, служащий для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении сечение юбки конической формы, в поперечном сечении имеет овальную форму.
  На наружной поверхности вверху выполнены три канавки, для установки поршневых колец. Для нижнего наружного кольца А отверстия выполнены в канавке, масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: В изношенный цилиндр не рекомендуется, без его расточки, устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к выходу из строя «ступенчатого» кольца, образующегося вверху при износе цилиндра. .

Кольца поршневые двухверхние компрессионные.
Не допускают прорыва в картер двигателя газов и способствуют выносу теплового поршня в цилиндр:

• Устанавливается головка разделяемая на четыре цилиндра. Он изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с двумя втулками:

• По обеим сторонам головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждой из них восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся во вращение от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик под нажимным распредвалом, а натяжной под выпускным. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой, имеющейся на корпусе масляного насоса, а метки на пуласах распредвала с метками приводов распредвалов, расположенных на его передней крышке.
• В головку блока цилиндров запрессованы металлокерамические седла и латунные направляющие втулки клапанов. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на впускных втулках.
  От загрязнения отверстия предохраняют масляными крышками, детали из маслостойкой резины.
• V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротракторами от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротерапевта позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  Благодаря этому равномерно изнашивается. Работа гидротерапевтов осуществляется с постоянной подачей масла под давлением.
  Обеспечивается расположенным в ГЦ каналом, который имеет обратный шаровой кран, предотвращающий после остановки двигателя сливы из масляных каналов и каналов подвода масла к шейным коржам, расположенным на дне корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распределительных валов. Неисправный гидротермостат нужно менять, ремонту он не подлежит.

• Клапан закрывается под действием одной пружины. Она опирается на шайбу нижним концом, а верхним на тарелку, которую держат две сухари.
  Складные кранчи снаружи выполнены в виде усеченного конуса, внутри — трех упорных пыльников, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидрораспределители, шейки и слои распределительных валов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распределительные валы, толкатели, на днище поршней и стержни клапанов брызгает масло. Самостоятельно смазывал остальные узлы двигателя.
• Масляный насос устанавливается на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109в 16 клапанном впрыске

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения им 2000 об/мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об/мин. Двигатель легко выходит на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, которая снабжена ресивером и коллекторами.
• Дроссельная форсунка, в которой есть датчик, контролирующий, в каком положении находится дроссельная заслонка.
• Датчик детонации.
• Холостой ход регулятора.
• Штаны с кислородным датчиком.
• Видео.
• Датчик, показывающий массовый расход воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Высоковольтная проводка.
• Проводка на форсунки и под капот.
• Бензин в сборе.
• Указатель уровня масла.
• Магистраль и трубки подачи топлива.
• Генератор.
• Рампа с насадками.
• Контроллер ВС 5.1…-42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Проводка к АЗС.
• Кронштейн для генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отбором под ДПКВ.

Совет: Хотя все работы можно выполнить, не снимая блок, но для удобства двигатель лучше снять.

Инструкция по проведению работ включает:

• GB, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините патрубки, предназначенные для системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена изделий небольшая, поэтому лучше все заменить.
• Снятый поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют меньшую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов нового ГБЦ.
• Масляный насос меняется на устройство, имеющее заправку для ДПКВ на крышке.

• Замена форсунок всей системы охлаждения.
• Выполняются подготовительные работы по установке 16 клапанной головки. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно рассверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали нужно брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на имеющиеся штатные места.
• Топливный бак подключается к магистралям, предварительно установив его на место.
• Выполняется проводка к топливному насосу от блока управления.
• Остались старые провода для датчика, показывающего уровень топлива.

Совет: Новую проводку можно не удлинять, а в стенке моторного отсека прорезать лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Замена насоса.
• Установлен новый Сапун для вентиляции картера, который приобретается одновременно с маслощупом.

• Установлена ​​новая головка.

Совет: Перед этим нужно подготовить коллекторы и голову. Удалите все выступы, где детали прилегали, и обработайте их рядом. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединение для форсунок охлаждающей жидкости.
• Задняя крышка устройства газораспределения, ролики, шкивы монтируются.
• Устанавливается по меткам ремня.
• Устанавливается с приводом от генератора. Кронштейн, верхний натяжитель, болт генератора. Все предметы куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется из старого один болт и один новый, для чего на блоке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива вала впускного РУ — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлены новые от инжекторной модели.
• Клапанная крышка посажена на герметик.
• Модуль зажигания, дроссель, ресивер, гофра, свечные провода выставлены. Поддерживает проводку к датчикам.
• Поставил воздушный фильтр, новый тросик.
• Установить новую крестовину, резонатор. Глушитель может оставаться старым.
• Масло, охлаждающая жидкость, бензин.
• Проводка подключается в салоне к приборной панели и замку зажигания.

Как переоборудовать на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16 клапанным двигателем инжекторного типа хорошо видно на видео. После проведения всех работ под капотом будет совсем другой, приятный вид автомобиля ВАЗ 2109двигатель.

Объект переделки применяется к двигателю карбюраторной модификации 21083 от ваз моделей 2108, 2109, 21099. Основная цель — переделка В 16-клапанный инжектор путем установки блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на который устанавливалась 16-клапанная головка, показал большую разницу в поведении автомобиля относительно с привычной для него системой питания. На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с более чем двигателем компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов в минуту, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• ГБЦ 16В,
• с манипуляторами и ресивером,
• датчик детонации,
• дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• приемная трубка выхлопной системы с термостатом постоянного тока,
• 0 с датчиком 90 ,
• оба ролика,
• шкивы распредвалов,
• датчик фаз,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• топливная магистраль и бензобак в полной комплектации,
• указатель и датчик уровня масла,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с генератором кронштейны и натяжитель,
• шкив коленвала
• шатуны
• привод генератора,
• корпус масляного насоса с глотком датчика положения,
• выхлопная система В комплекте.

Порядок выполнения работ

Все операции можно выполнять не снимая агрегат, но гораздо удобнее будет работать, если снять.

• Снята головка блока, все топливные трубки, штатный бензобак, полностью разобран, снят термостат, генератор, все ремни и ролики.
• Форсунки системы охлаждения отсоединены. Некоторые из них можно использовать, но не стоит, ведь комплект двигателя КМАЗ 2112 стоит совсем недорого.
• Снятый поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятые» шатуны. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также нет специальных насечек для клапанов нового ГБЦ.
• Масляный насос заменен на другой, на крышке которого есть выборка для ДПКВ. Конечно, можно заменить только крышку, но без мощного шестигранника ее снять невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить некоторые старые насадки. В датчике, включающем вентилятор, надобность отпадает.
• Подготовьте к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки болты с предыдущей головки придется укоротить, а в новой дырке необходимо сверлить сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак Устанавливается на место и подключается к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба Х8.
• Навесной насос от ВАЗ-2112.
• Для вентиляции заменен картер на новый от ВАЗ-2112, куплен вместе с масломерным щупом.
• Головка монтируется, при этом старая прокладка заменяется на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для чего в местах сопряжения необходимо удалить все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен ОТ. инжектор Двигатель «Самара» — 21082.
• Форсунки системы охлаждения подключены.
• Задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112 монтируются. Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старый, а для термостата необходимо купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. Воздушный фильтр установлен на место, установлен трос привода дроссельной заслонки от 21103.
• Навесная выхлопная система. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется купить новые.
• Подключена проводка к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую ​​переделку, нужно ответить на главный вопрос: Стоит ли игра свеч? На разборке можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации таких переделок можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиле считается не более чем обычной запчастью.

Мощность двигателя такого автомобиля, как ВАЗ 2114, очень многим автолюбителям может показаться недостаточной. Однако это можно исправить. Думаем как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля. Так переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Есть вопрос о разнице в мощности автомобиля. Например, мощность машины, объем двигателя которой достигает 1,5 л, а количество лошадиных сил равняется 77, можно значительно повысить. Если заменить 8-клапанную головку на 16-клапанную, то увеличится до 9-ти.0 «кони»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственный автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратнее разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого разбирать самостоятельно.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть в лучшем виде, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных элементов. Лучше заменить каждый из них. Он повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего установить бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для выполнения этой несложной операции двигатель необходимо разобрать. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• тюбик с тосолом;
• масляный насос;
• масло картера;
• различные датчики;
• коленвал и многое другое.

Несмотря на внушительный список, метод, описанный ниже по тексту, действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо доработать болты. Они используются для крепления 16-клапанной головки. Для апгрейда мотора ВАЗ не нужно менять блок цилиндров, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Дыры, которые можно найти в кладке, тоже нуждаются в доработке. Они должны идеально соответствовать размеру болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

• • пешни муфты;

• а потом стержни.

Катки ВАЗ 2114.

Необходимо сделать это при сборке цилиндров.

Вот и подошли мозги по доработке и подгонке проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После того, как двигатель собран, нужно доработать проводку. Если автовладелец не хотел бы получать лишние финансовые траты, то ему необходимо оставить модуль зажигания, затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-клапанной.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если выставить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

ГБЦ ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и так.

Дополнительная возможность увеличения мощности автомобиля заключается в тюнинге выпускного коллектора. Это отличный способ для того, чтобы еще больше увеличить мощность своих автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления двигателем, после чего установит специальную программу на компьютер.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля на высоких оборотах коленвала. Стоит ли этим заниматься и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автолюбителям, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно хорошие ходовые качества, требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто подвергается тюнингу. Замена двигателя 8 CL на более совершенную модель имеет свои преимущества:

1. Увеличение мощности.
2. Улучшение звуковых характеристик На высокой скорости.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа Блок питания.
5. Не требует постоянной установки клапанов.

Но есть и недостатки:

1. Для замены в вашем гараже нужно много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл вниз чуть хуже своего 8-клапанного аналога.

Два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае придется заменить не столько детали, сколько стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Далее проводятся такие работы:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим кран, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу же проверить состояние сальников и колодок, если агрегат б/у. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: Бак, АЗС, топливопроводы.
4. Отличная замена баку «девятки» аналог от 2112. Детали по размерам совпадают, но имеют другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше согнуть.
6. Теперь можно наслаждаться проводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их размещают под днищем и крепят шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное не подходит. Ищи подходящие, заменяй — можно устанавливать. Если редуктор не менять, то придется болгаркой гонять.
