Установить ксенон – схемы, фото и видео инструкции

Содержание

Штраф за ксенон в 2019 году. Запрет ксенона.

Добрый день, уважаемый читатель.

Всего несколько лет назад пресса уделяла очень много внимания установке в фары автомобиля ксеноновых лампочек. И эта проблема усугублялась еще и тем, что за установкой ксенона сотрудники ГИБДД следили особенно пристально. Хотя в 2019 году куда больше внимания уделяется светодиодным лампочкам, установка которых проходит гораздо проще.

В этой статье речь пойдет о том, стоит ли устанавливать ксеноновые лампочки в автомобиль, конструкция которого предусматривает установку других (галогенных) фар. Кроме того будут рассмотрены возможные штрафы за использование ксенона в 2019 году:

Какие лампочки обеспечивают лучшую видимость?

Начнем с того, что и у ксеноновых, и у галогенных лампочек есть как сторонники, так и противники. Частые споры по поводу ламп обычно заканчиваются в пользу ксеноновых. Но на самом ли деле такие лампы лучше?

Чаще всего сторонники ксеноновых лампочек ссылаются на то, что при их использовании фары светят сильнее и дорогу видно лучше. На самом деле с этим нельзя поспорить, поскольку свет ксеноновых фар действительно ярче. Но вот улучшают ли такие лампочки видимость?

Видимость дороги зависит не только от лампочек, но и от устройства самой фары, а именно, отражающих элементов в ней.

Обратите внимание, что фары разрабатываются исключительно для определенных типов лампочек. Можно сказать, что сначала выбирают лампочки, а уж потом под них подстраивают отражающие элементы фар.

Свет ксеноновых и галогенных лампочек сильно различается, поэтому нетрудно догадаться, что использование ксеноновых лампочек в фарах, не предназначенных для этого, ухудшает характеристики фар.

Примечание. Если ксеноновые фары установлены на автомобиле с завода, то в них используются подходящие отражатели, т.е. видимость не ухудшается.

Проблемы, которые создают ксеноновые лампочки

Рассмотрим основные проблемы, которые создают неправильно установленные ксеноновые лампочки:

Во-первых, свет ксеноновых ламп ослепляет водителей встречных и попутных автомобилей. Происходит это потому, что при использовании с «галогенными» отражателями свет ксеноновых ламп может быть направлен неправильно, то есть не на дорогу. В том числе нестандартные лампочки могут светить на соседние и встречные автомобили, создавая дискомфорт для водителей.

Конечно можно сказать, что это проблема других участников дорожного движения, однако думать так по крайней мере глупо. В первую очередь это проблема для самого водителя, на автомобиль которого установлены нестандартные лампы накаливания. Очевидно, что автомобиль с ослепленным водителем с большой долей вероятности врежется именно в своего обидчика, т.е. в машину с неправильно установленными ксеноновыми лампочками.

Во-вторых, распространено ошибочное мнение, что ксеноновые лампы улучшают видимость дороги, т.е. чем больше света, тем лучше видно. Причем многие водители автомобилей с «колхозным» ксеноном свято в это верят.

С ксеноновыми лампочками автомобиль светится как новогодняя елка. Света действительно получается больше. Вот только из-за «не ксеноновых» отражателей фары светят не так, как должны. Свет падает слишком близко к автомобилю, т.е. реальная освещенность дороги ксеноновыми фарами значительно хуже. Это подтверждено сравнительными тестами одних и тех же фар с лампочками разных видов. Тем не менее многие водители хотят, чтобы их автомобиль сверкал в темноте, и верят в то, что их лампочки самые лучшие.

Штрафы за ксенон в 2019 году

Ну а если Вы все еще хотите использовать ксеноновые фары, то стоит обратиться к нормативным документам, а именно к перечню неисправностей и условий, при которых запрещается эксплуатация транспортных средств и к кодексу об административных правонарушениях (статья 12.5, часть 3):

3.4. На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, —

влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.

Как таковой штраф за ксенон вообще отсутствует. Тем не менее установка ксенона является нарушением требований ПДД и водитель технически неисправного автомобиля просто-напросто будет лишен прав за ксенон на срок от 6 до 12 месяцев.

Кроме того, установка ксенона является самовольным изменением конструкции автомобиля, т.е. возможно также принудительное аннулирование регистрации транспортного средства:

Замечу, что если конструкция Вашего автомобиля предполагает установку ксеноновых лампочек, то ксеноновые фары не должны создавать никаких проблем и лишение прав за ксенон наложено быть не может.

До 25 января 2015 года проверить автомобиль на наличие ксеноновых лампочек могли только на стационарном посту ГИБДД. Однако в 2019 это требование не действует, т.е. проверить фары автомобиля могут в любом месте (также как и светопропускание стекол).

Удачи на дорогах!

pddmaster.ru

что это такое, установка ксенона, как проверить на исправность

Современные автолюбители все чаще используют ксеноновые фары головного света. Новые модели авто комплектуются ими с завода, однако некоторые пользователи устанавливают ксенон в оптику бюджетных транспортных средств.

Устройство и принцип работы

В конструкции ксеноновых ламп нет спирали накаливания. Она заменена электрическим разрядом, который появляется между электродами, помещенными в эллиптическую колбу. Именно в ней находится газ ксенон, смешанный с солями металлов. Смесь закачивают под давлением. При эксплуатации изделия образуется сильный пучок света, превосходящий по интенсивности галогенные лампочки. Поэтому с ксеноновым светом устанавливают специальные линзы и рефлектор.

Предотвратить ослепление других водителей на дороге помогает оптика с ксеноном, которая оборудуется омывателем фар и динамическим корректором. Последний имеет довольно высокую цену, однако особенно необходим при таком тюнинге. Омыватель фар исключает рассеивание света через забрызганные грязью стекла. При установке ксеноновой оптики на подержанную машину регулировку света проводят на стационарном аппарате.

Цвета ламп зависит от температуры (измеряется в кельвинах), до которой нагревается газ в колбе. Ассортимент современных источников света включает следующие виды:

  1. Ксенон 3000к светит теплым желтоватым оттенком – его можно устанавливать только в противотуманки.
  2. 4300к имеет бело-молочный свет – его устанавливают на заводе.
  3. 5000к – белый.
  4. 6000к – голубой кристалл.

Поскольку в ксеноновых лампах отсутствует нить накаливания, в первые годы их использования возникали трудности с включением ближнего и дальнего света. Ксеноновые источники света устанавливали только на машины с 4 рефлекторами. Однако современная оптика представлена двумя конструкциями биксенона. В простых изделиях колбы с ксеноном смещаются в одном цоколе. Биксеноновые фары – это устройства, оснащенные шторкой для неполного закрывания рефлектора. Современная оптика имеют привод, который двигает лампу горизонтально, обеспечивая разные режимы освещения дороги.

Маркировка

Обычные лампочки, согласно ГОСТу, имеют следующую маркировку:

  • C – ближний свет;
  • R – дальний;
  • CR – двухрежимный.

В обозначении фар для ксенона должна быть написана буква «D», а для галогена – «H». Если владелец автомобиля устанавливает такие лампы, он должен убедиться, что на оптике имеются соответствующие обозначения.

На многих машинах маркировка фар находится на их стеклянной части, сзади или сверху. В последних случаях потребуется открыть капот. На некоторых моделях понадобится снять фару. Стоит рассмотреть изделие с маркировкой:

  1. Обозначение «1» расположено слева и указывает на тип фары: A – боковые, B – противотуманные, C – ближнего освещения, R – дальнего, CR или C/R – соответственно, ближнего и дальнего.
  2. Обозначение «2» относится к типу ламп, к примеру, HCR или DC.
  3. Цифра «3» имеет несколько расшифровок и выглядит как «E15». Первая буква обозначает международный стандарт (E – для машин европейского производства, DOT или SAE – для авто из США). Рядом с буковой находится цифра – код страны-производителя.
  4. Обозначение «4» выглядит как стрелка, одно- или двунаправленная. Если она указывает вправо – значит, оптика предназначена для стран с правосторонним движением. В универсальных изделиях фары имеют двунаправленные стрелки.

По этим обозначениям можно определить тип лампочек, которые можно устанавливать в оптику автомобиля.

Сравнение с другими видами фар и что лучше

Фары ксенон, как и светодиодные лед лампы, постепенно заменяют галогеновые. Их свет можно сравнить с дневным, тогда как при работе старых ламп он имеет желтый оттенок и быстрее утомляет глаза водителя. Свет от ламп накаливания, как и от галогеновых, рассеивается благодаря определенной конструкции фар. Ксеноновый образует пучок лучей за счет применения линз.

Срок эксплуатации ксеноновых источников света намного больше, чем у остальных – около 3 тыс. часов. Галогеновые лампочки могут прослужить лишь 500 часов. Различия кроются и в конструкции ламп, ведь при ксеноновом освещении свет создается за счет работы колбы с закачанным газом, а в галогеновых накаливается спираль из специального сплава. Светодиодные фары лед сотрудники ГИБДД приравнивают к галогеновым.

Почему запретили ксенон

Запрет на установку ксеноновых ламп в фары определенного типа обусловлен повышением опасности вождения. Чтобы разобраться, почему нельзя самостоятельно проводить подобные модификации, стоит выделить ряд проблем, создаваемых некорректно установленным ксеноном:

  1. Ослепление световым потоком водителей встречных и попутных машин.
  2. Биксеноновые фары не улучшают видимость дороги: пучок света распространяется на небольшое расстояние перед машиной.

По закону запрещено устанавливать ксенон в фары несоответствующего типа.

Каково наказание

Поскольку даже установка ксенона в линзованные фары несоответствующего типа приводят к серьезным ДТП на дорогах, сотрудники ГИБДД отслеживают водителей с модернизированным светом.

Нештатный ксенон – это нарушение ПДД, хотя штрафа за ксенон как такового нет. Если фары не имеют специальной оптики, автомобиль считается технически неисправным и водителю грозит наказание. У него отбирают права на 6-12 месяцев, лампы изымаются без права на возврат.

Установить наличие ксенона на машине, как и светопропускаемость стекол, инспектор технического надзора имеет право только на стационарном посту ГАИ. Штраф за ксенон сам по себе не выписывают.

В какие фары можно ставить

Сперва стоит разобраться, когда нельзя устанавливать ксенон:

  1. HC/HR – такая аббревиатура на европейских автомобилях означает, что на фаре могут быть установлены только галогенные лампочки. Ксенон в этом случае запрещен.
  2. HCR – комбинация указывает на то, что в оптике имеется одна лампа двухрежимного типа. В нее также не устанавливают ксенон.
  3. CR – кроме ламп накаливания, в такую оптику запрещено помещать любые источники света.

Можно ставить ксенон на фары со следующими обозначениями:

  1. DR и DC. Допускается модернизация ксеноном.
  2. DCR. Такой маркировкой обладают машины, оборудованные одной лампой, эксплуатируемой в нескольких режимах. В них разрешена установка ксенона.
  3. HR и DC. В дальний свет помещать ксеноновые лампы запрещается, а в ближний – разрешено.
  4. HR и HC. При наличии этого обозначения установка ксенона возможна только на автомобилях японского производства. Для машин других стран это правило не работает.

Если поставить ксенон в линзованные фары без корректора и омывателя, модификация будет считаться нарушением.

Как проверить лампу на исправность

Новые иномарки оснащаются стоковым ксеноном с обязательным омывателем фар, поскольку при загрязненном стекле отражение ухудшается и лампа повреждается. Кроме того, заводом-изготовителем устанавливается автокорректор высоты светового луча. Проверить его легко, качнув машину с запущенным двигателем.

Если одна из фар под ксенон не горит, на ее место можно поставить другую лампу. При отсутствии света и с ней следует заподозрить неисправность проводки или блока розжига. Этот элемент соединяет штатную электросеть автомобиля с ксеноновой лампой. Работоспособность блока проверяется мультиметром или осциллографом. Эти приборы позволяют измерить силу тока, сопротивление и напряжение в электроцепи.

Чтобы проверить ксеноновую лампу, необходимо определить исправность блока. Процедура проводится после подсоединения проводов тестера к гнездам устройства – черный устанавливается на минусовую клемму, красный – на плюсовую. Больше данных можно получить при использовании осциллографа.

Как проверить блок розжига ксенона:

  1. Очистить поверхность устройства спиртом, устранив ржавчину.
  2. Осмотреть корпус на наличие трещин. Выявленные повреждения загерметизировать и после высыхания клеящего состава вновь проверить устройство на работоспособность.
  3. Если после ремонта корпуса прибор не заработает, вскрыть его и осмотреть различные элементы.

Проверка исправности транзисторов проводится при помощи тестера. Для этого необходимо красный щуп подключить к базе элемента, а черный – к коллектору. Так проверяется работа p-n перехода в прямом подключении – при проведении тока. На дисплее измерительного прибора появляется показатель пробивного напряжения. Затем необходимо подключить черный щуп к эмиттеру, оставив красный на базе. На дисплее снова должно быть показано то напряжение, которое было при подсоединении щупа к коллектору.

Проверить исправность p-n переходов можно при обратном включении. В этом режиме ток не проводится, а дисплей отображает цифру «1».

Чтобы определить функциональные выводы транзистора – базу, коллектор и эмиттер – стоит подключить плюсовой щуп к среднему из них (базе), а минусовой – к любому другому. Большее сопротивление будет показано на дисплее при измерении перехода «база – эмиттер».

При проверке конденсатора тестером на дисплее не должна сразу появиться цифра «1». Это означает, что конденсатор неисправен. Единица появляется только после определенного промежутка времени. При этом значение на дисплее при исправном конденсаторе будет увеличиваться.

Неисправности и ремонт

Готовые комплекты ксенона состоят из 4 элементов – 2 блока розжига и 2 лампы. Существует несколько причин неработающих фар:

  1. Падение напряжения или низкий заряд аккумулятора. Если ни одна из фар не функционирует, стоит выключить освещение, запустить двигатель и снова включить свет. Разгорание фары свидетельствует о необходимости зарядить батарею или осмотреть проводку на предмет окислений и скруток.
  2. Окисление стержней в разъемах проводов, которыми соединена лампа с блоком розжига. В редких случаях возможно их полное выгнивание. Иногда случается подгиб стержня – при включении света из фары будет слышен отчетливый треск. Если мерцает ксенон, стоит обратить внимание именно на состояние стержней.
  3. При подозрении на обрыв проводки стоит подать напряжение 12В непосредственно от аккумулятора на блок.

Поскольку в процессе свечения ксенон выгорает, стоит менять лампы парой. Диагностика биксеноновых фар проводится в таком же порядке.

Как установить

Если куплен неполный комплект для ксеноновых источников света, стоит отложить установку до приобретения всех недостающих частей. К примеру, без автокорректора свет распространяется под неправильным углом к дорожному полотну, что ухудшает видимость.

Правила установки ксенона в фары:

  1. Перед работой проверить каждый элемент комплекта на повреждения. При наличии сколов или царапин установка невозможна.
  2. Установку рекомендуется проводить сухими и чистыми руками.
  3. Каждое соединение необходимо изолировать и спрятать. Им требуется надежная защита от влаги и механических воздействий.
  4. Запрещается долго смотреть на свет ксеноновых ламп – это может нанести вред зрению
  5. Перед установкой следует отсоединить провод от плюсовой клеммы батареи.

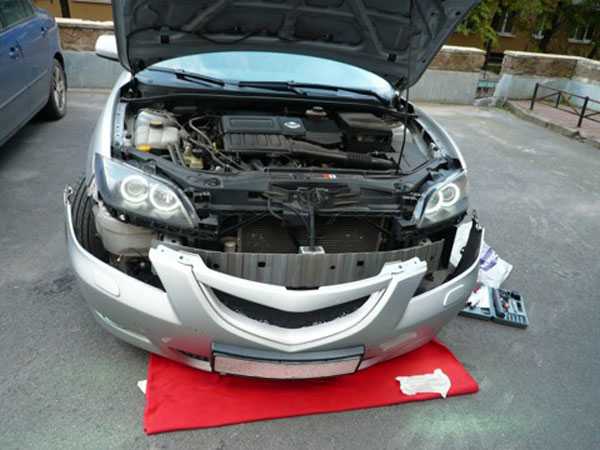

Перед снятием галогеновых ламп необходимо убрать защитную крышку фар, затем отсоединить контактные провода от источника света и вытащить его.

Порядок установки ксенона:

  1. Новую лампу осторожно извлечь из защитной колбы и вставить в отверстие. Нельзя дотрагиваться до самой колбы. При наличии фиксирующей пружинки, которая удерживала галогеновый источник света, ее необходимо примять. Провода от фары будут протянуты сквозь нее и выведены в подкапотное пространство через заглушку. Поскольку со стороны батареи это сделать будет намного легче, ее лучше снять.
  2. После монтажа лампы подключить ее к блоку розжига.
  3. Создание отверстий в заглушках фар, чтобы протянуть провода. Их делают диаметром 25 мм.

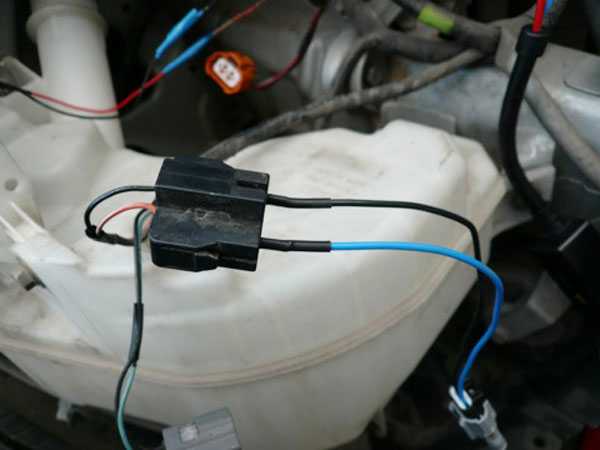

  4. Подобрать место для монтажа устройства розжига. Его располагают ближе к фарам, чтобы провода были натянуты. Место установки должно быть вдали от источников нагрева.
  5. Закрепить блок винтами или хомутами.
  6. Соединить проводку от ксеноновых ламп и блока. Каждый провод окрашен в свой цвет, поэтому перепутать их невозможно.

Установка биксеноновых фар требует подключения контроллера напряжения. Элемент подводят к питанию блока розжига.

infokuzov.ru

Как установить ксеноновые лампы, правильная установка ксенона

Рассмотрим, как установить ксеноновые лампы, чтобы не слепить водителей встречных автомобилей. Правильно инсталлировать ксенон своими руками сможет даже начинающий водитель, но при этом важно понимать специфику газоразрядных ламп.

Как не лишиться прав

Прямого запрета на использование ксеноновых ламп нет, но за несанкционированную установку водителя могут лишить прав на срок – от полугода до года. Сотрудники ГИБДД ссылаются на ст. 12.5 ч.3 КоАП, которая устанавливает такую меру наказания, если на автомобиль установлены световые приборы, режим и цвет свечения которых не соответствуют установленным допускам к эксплуатации ТС. Также поводом для меры пресечения служит перечень неисправностей внешних осветительных приборов, при которых запрещена дальнейшая эксплуатация ТС. Запрет вступает в силу в следующих случаях:

  • несоответствие регулировки светового потока требованиям ГОСТа;
  • рассеиватели и лампы не соответствуют типу светового прибора;
  • несоответствие режимов работы и типа ламп предусмотренной производителем ТС конструкции осветительных приборов.

Чтобы уменьшить риск лишения ВУ, необходимо соблюсти следующие условия:

  • отражатель и стекло фары должны быть предназначены для установки ксеноновых ламп;
  • наличие автокорректора, регулирующего световой пучок в зависимости от положения кузова автомобиля;
  • фары должны быть оборудованы омывателем.

Рассмотрим, как установить газоразрядные лампы так, чтобы не создавать помех встречному транспорту и рассчитывать на лояльность сотрудников ГИБДД. Для легализации вам необходимо получить разрешение на переоборудование, а затем узаконить внесенные в конструкцию ТС изменения.

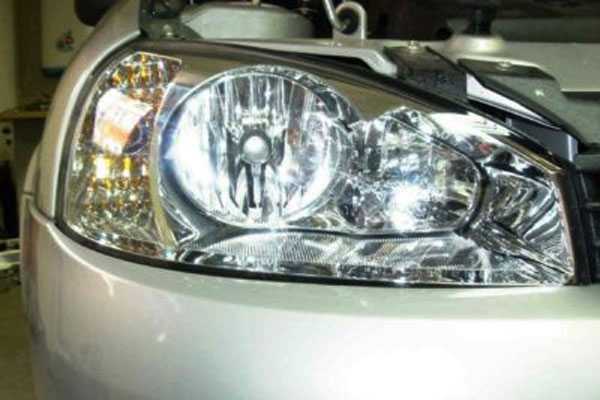

Маркировка фар

Возможность установки ксеноновых ламп определяется заводом-изготовителем осветительных приборов. Узнать допуски можно с помощью расшифровки маркировки.

  • DC/DR – фары с отдельными лампами для ближнего и дальнего режима. Для обеих доступна установка ксеноновых ламп.
  • DCR – двухрежимная фара (одна лампочка). Инсталляция газоразрядной лампы допустима.
  • DC/HR – ксенон можно устанавливать только для ближнего света фар.
  • HC/HR либо HCR – только галогенные лампы.
  • CR – фары с лампами накаливания.

Маркировка наносится непосредственно на стекло либо корпус фары.

Комплект штатного ксенона

Многие модели авто штатно оборудуются ксеноном только в дорогих комплектациях. Поэтому для инсталляции достаточно купить фары, лампы и устройство автоматической корректировки пучка света. Поскольку стоимость этих деталей немаленькая, систему омывателя фар можно соорудить своими руками.

  • Понадобятся б/у бачок омывателя лобового стекла, подходящий моторчик, трубки.
  • Форсунки омывателя (подойдут с любого авто) монтируются в бампер, устройство запитывается через предохранитель. Управление питанием нужно вывести на отдельную кнопку в салоне. Можно подключить к штатному омывателю, тогда фары будут омываться вместе с лобовым стеклом. Но в таком случае расход омывателя значительно увеличится.

После монтажа комплекта фары должны быть отрегулированы в сертифицированном центре (можно на дилерской станции). Копию заказ-наряда регулировки лучше постоянно хранить в автомобиле.

В некоторых авто штатный ксенон не укомплектовывается омываетелем и автокорректором. Продажа и эксплуатация таких ТС разрешается положениями Правил ЭЕК ОНН №48. Суть постановления в том, что омывателем и автоматическим корректором должны оборудоваться фары ближнего света с источником света либо модулем СИД, создающим(и) номинальный световой поток более 2000 люменов. Поэтому вы можете установить ксенон в ближний свет, использовав штатные лампочки и заменив только необходимые элементы.

Переделка фар под ксенон

Если стоимость штатного комплекта кажется вам слишком неразумной, можно собрать ксенон из отдельных комплектующих. На авто, в которых за ближний и дальний режимы свечения фар отвечает одна и та же лампочка, следует устанавливать би-ксенон. В обратном случае можно использовать ксеноновые лампы D2S для дальнего и D2R для ближнего света. На данный в момент в продаже можно найти газоразрядные лампы даже под обычный цоколь серии H, доступны множество переходников. Так что с инсталляцией самих ламп проблем возникнуть не должно.

Даже если в фарах установлены линзы для галогенного света, перед тем как устанавливать ксеноновые лампы на свой автомобиль, линзы нужно заменить на комплект, специально предназначенный для газоразрядного источника света. Объясняется это разницей конструкции «шторки», переключающей режимы освещения. Итак, что нужно для перехода с галогенок на газоразрядные лампы:

Автокорректор

  • подходящие линзы;
  • ксеноновые лампы;
  • блок розжига и крепеж к нему;
  • разъемы для подключения, при необходимости еще и переходники.

Наилучшее решение в таком случае – покупка готового, сертифицированного комплекта (копию документа желательно хранить в авто). Автокорректор светового пучка придется докупать отдельно. Если в вашем автомобиле уже установлен электрический привод регулировки, можно докупить универсальный автокорректор без сервоприводов. Моторчики при необходимости также можно докупить отдельно.

Рекомендации
  • Блок розжига и автокорректор должны быть установлены в чистых, защищенных от влаги местах. Убедитесь в том, что они надежно закреплены. Модуль управления светом должен быть выставлен строго по уровню.
  • Для разборки фары и установки линз можно герметик разогреть феном. Затем ножиком аккуратно отделить стекло.
  • Ни в коем случае не касайтесь ксеноновых ламп. Чтобы они долго прослужили, держаться следует только за сам цоколь.
  • Перед сборкой убедитесь, что на внутренней части стекла и на линзе нет отпечатков пальцев или иных загрязнений.

Если вы будете производить монтаж, убедитесь в понимании логики управления тех электрических приборов авто, в которые будут внесены изменения. Дабы сделать монтаж надежным, а также исключить риск возгорания, все соединения должны быть хорошо заизолированы.

Почему все так серьезно

Стандартная установка ксенона своими руками занимает не более получаса. Как выглядит неправильный подход к инсталляции:

  • вместо стандартной, галогенной ставится ксеноновая лампочка с соответствующим цоколем;
  • крепится блок розжига;
  • подключение разъемов от блока к лампам, «минус» и «плюс» запитываются от стандартного разъема.

В чем «соль», спросите вы? Ксенон, установленный в не предназначенные для этого фары, будет слепить встречных водителей. Все дело в природе источника, генерирующего световой поток. Меньшая длина волны излучения газоразрядных ламп, а также большие габариты искрового заряда провоцируют рассеивание светового потока при использовании с отражателями для галогенных лам. Именно этим объясняется необходимость установки собирательной линзы или специального отражателя.

Еще больше усугубляет ситуацию установка ксенона в фары с обычным отражателем и рифленым стеклом фар. К сожалению, многие водители игнорируют не только законодательные положения, но и нормы здравого смысла. Установка ксенона своими руками в обычные фары должна сопровождаться стачиванием рифленности. Для этого используется специальная полировочная насадка и абразивы градации от Р60 до Р2000. Финальная обработка происходит крупноабразивной и мелкозернистой полировочной пастой. Также можно использовать фторопол либо полироль для лобового стекла на основе оксида церия.

autolirika.ru

Как установить ксенон


Установка ксенона своими руками


У автолюбителей, наслышанных о многообразных достоинствах ксенонового света, возникает вопрос: «Как поставить ксенон самому?». Вопреки часто встречающимся рекомендациям о недопустимости подобной «самодеятельности», автолюбитель «с руками» сделает это без особых проблем. Установка ксенона в фары требует определенных навыков по обслуживанию автомобильной «электрики» и познаний в области устройства и свойств ксеноновых ламп.


Что необходимо знать при подключении ксенона


Ксенон – это мощнейший источник света, легко и сильно воздействующий на сетчатку глаза водителя, едущего по встречной полосе, и ослепляющий его. Ксеноновые фары на конвейерах автозаводов устанавливают вместе с автоматическим корректором углов наклона фары и ее омывателем. Корректор предназначен для моментального отклонения света фар при изменении дорожного рельефа. Омыватель заботится о чистоте стекла, так как грязь на нем «размывает» пучок света и вызывает ослепление. Хотя служителей ГИБДД давно не интересует сила и направленность светового потока фар, подключение ксенона необходимо производить, придерживаясь принципа «взаимной вежливости» — установив предварительно описанные устройства.

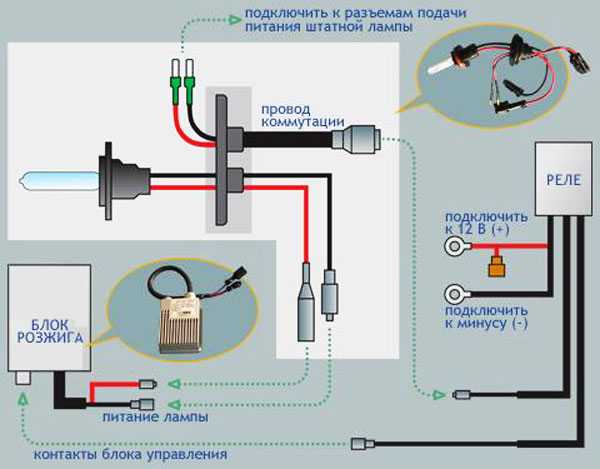

Рис. 1  — Схема подключения ксенона


Ответ на вопрос «Как установить ксенон?»  требует прежде всего правильного подбора комплекта. Вам необходимо определить тип цоколя ламп, стоящих в штатной оптике автомобиля. Соответственно, выбирайте комплект ксенона с таким же цоколем — он и подойдет для переоборудования. Комплекты, специально разработанные с целью переоборудования штатной оптики автомобилей, устанавливаются без радикального вмешательства в его конструкцию и модификации электрической части – на штатные места.


Как подключить ксенон


Обычно установка ксенона своими руками занимает пару часов. Перед проведением процедуры изучите инструкцию, прилагаемую к комплекту, – в ней приведена схема подключения ксенона.


  • Снимите фары и защитные крышки установленных галогеновых ламп – в зависимости от того, какую оптику вы меняете – дальнего или ближнего света. При установке биксенона, соответственно, снимаются  сразу обе крышки. Выньте галогеновые лампы.

  • По центру корпуса фары просверлите отверстие (через него пройдет проводка от ксенона) и удалите образовавшуюся на его краях пластмассовую крошку. В отверстие вставьте резиновое кольцо. На место галогеновых поставьте ксеноновые лампы и закрепите их.

  • Установите в удобном месте блок запуска-розжига и подсоедините к нему первый провод – от лампы. Второй провод от блока ведем и подсоединяем к разъему, к которому подключалась «галогенка». Следите за тем, чтобы провода не были натянуты и проверяйте правильность подключения по схеме в инструкции.

  • Установите на место защитные крышки, а потом и сами фары.


Блок запуска-розжига необходимо расположить максимально далеко от двигателя. Приходится слышать рекомендации по изоляции блока полиэтиленом – во избежание попадания в него воды. Этого делать не надо – о герметичности блока позаботился производитель.

autozs.ru

Установка ксенона своими руками как установить схема подключения

В мире автомобилей нет пределов совершенства. Многие владельцы мечтают сделать свой авто индивидуальным и узнаваемым в автомобильном потоке. А для этого не обязательно обращаться в специализированные автомастерские, некоторые работы, связанные с тюнингом, можно выполнить самостоятельно. Ярким примером внешнего преображения будет установка ксенона своими руками. Достаточно обладать скромными навыками в области обслуживания электрооборудования авто, чтобы заменить устаревшую оптику. Но перед тем как установить ксенон, следует познакомиться с некоторыми этапами предстоящей работы.

Подготовительный этап

Вносить изменения в штатную оптику автомобилист должен только после получения базовых представлений о работе осветительных приборов в транспортном средстве. И в первую очередь следует познакомиться с модными приборами под названием ксенон. Название современной популярной оптики пошло от наименования инертного газа, который легко обнаружить в периодической таблице Менделеева. Внутри лампы используется инертный газ ксенон, который начинает излучать свет при прохождении через него электрического тока. В России установка ксенона своими руками не запрещена в отличие от большинства европейских стран, где существует целый ряд ограничений на определенные типы оптики.

Среди особенных параметров ксенона следует отметить следующие свойства.

  • Ксенон отличается высокой эффективностью освещения, поэтому после одной поездки на авто с такой оптикой автомобилисту не захочется садиться за руль машины с обычными осветительными приборами.
  • Высокая мощность ксеноновых ламп при правильной установке не наносит вреда водителям встречного транспорта. Ксенон не ослепляет, если угол наклона фар соответствует заводским установкам. При наличии корректора фар и очистителей с омывателем дорога будет всегда хорошо освещаться.
  • Срок службы ксеноновых приборов примерно в 10 раз больше, чем долговечность традиционных галогенок.

Тонкости выбора ксенона

Перед тем как покупать набор ксеноновой оптики, следует определить тип ламп, которые установлены в автомобиле производителем. В первую очередь необходимо обратить внимание на цоколь. Выбирая ксенон, следует учесть обозначение этой части лампочки. При выборе цветовой палитры многие отталкиваются от своих предпочтений или стоимости. Описание всех факторов каждого оттенка можно найти в интернете.

В стандартной комплектации покупного ксенона обычно имеются следующие элементы:

  • две ксеноновые лампы;
  • пара предохранителей;
  • блок розжига на каждую лампочку;
  • крепежные детали;
  • электрические провода;
  • инструкция по применению и монтажу, где имеется схема подключения;

Большинство автолюбителей при покупке пожелают немного сэкономить. Однако приобретение дешевой оптики чревато быстрым выходом из строя какого-либо элемента осветительной системы. Лучше переплатить некоторую сумму денег, но купить качественный комплект ксенона, имеющий официальную гарантию от производителя.

Подготовка инструментов и материалов для работы

Перед тем как установить ксенон на авто, автолюбителю придется собрать определенный перечень инструментов и материалов. Данный набор несложно обнаружить у многих автомобилистов. Для работы понадобятся:

  • приобретенный комплект ксенона;
  • пара релейных проводов;
  • шуруповерт или электродрель;
  • саморезы диаметром 3,5 мм;
  • сверла по металлу толщиной 3-3,2 мм;
  • изолента, пластиковые хомуты, герметик;
  • слесарные инструменты (отвертка, плоскогубцы, кусачки).

Технология подключения ксенона

Чтобы внедрить ксеноновую оптику в бортовую сеть автомобиля, придется потратить несколько часов. Но если внимательно изучить инструкцию по монтажу, то время на установку значительно снизится. Кроме того, в этом документе, как правило, прилагается схема подключения ксенона на авто.

  1. Работа начинается со снятия защитных крышек с задней части передних фар (под капотом).
  2. Затем снимается клемма электропроводки с лампочки, отжимается пружина и извлекается галогенка.
  3. Подобная подготовительная работа выполняется и на противотуманных фонарях.
  4. Перед установкой новой оптики лучше сделать примерку, после чего разметить места, где придется сделать дополнительные отверстия.
  5. При помощи дрели или шуруповерта со сверлом делаются отверстия, через которые будет проходить проводка. Но сначала в отверстия ставятся резиновые уплотнители в виде колечка.
  6. На посадочные места галогенок устанавливаются ксеноновые лампы. Новый осветительный прибор должен надежно крепиться в цоколе. В процессе установки не следует незащищенными руками трогать колбу лампы.
  7. При установке ксеноновых приборов типа D2R или D2S придется в защитных колпаках сделать дополнительные отверстия для пропускания электропровода от блока D2.
  8. Установка блока розжига выполняется в наиболее удобном месте под капотом машины. Сначала к блоку присоединяется провод, идущий от лампочки. При помощи второго провода стыкуется старый разъем и блок розжига. Автомобилисту следует выполнять подключение так, чтобы провода не были сильно натянуты. При этом не будет лишним еще раз заглянуть в электрическую схему подключения.
  9. На данном этапе следует проверить правильность установки. Для этого запускается мотор автомобиля и включается свет фар. Если все работы сделаны правильно, то фары будут излучать ровное бело-голубое свечение (может быть другой оттенок в зависимости от типа купленного ксенона).
  10. После проверки работоспособности места стыка проводок заматываются изолентой, устанавливаются защитные колпачки, а проделанные отверстия уплотняются полиэтиленом или герметиком.

Некоторые ограничения при установке ксенона

При установке ксеноновой оптики важно соблюдать некоторые требования и рекомендации.

  • Если случилось повреждение комплекта ксенона, необходимо прекратить работу и обратиться к поставщику данного изделия за советом.
  • Работать с ксеноновой оптикой следует чистыми и сухими руками.
  • Запрещается смотреть на включенный ксенон длительное время невооруженным глазом.
  • В точках соединения проводов не должно быть признаков окисления или повреждения. После сборки конструкции все соединительные места тщательно изолируются и герметизируются с целью предотвращения попадания влаги.

Придать автомобилю современный вид способны ксеноновые фары. Кто-то такой тюнинг доверит только специалистам из СТО, а кому-то будет не сложно сделать работу самостоятельно. В любом случае должна получиться современная ксеноновая система, которая будет хорошо освещать дорогу, не ослепляя встречных водителей.

vybratauto.ru

Установка ксенона своими руками на автомобиль

Фары автомобиля ночью и в вечернее время суток являются глазами водителя. Без работы световых элементов он просто не сможет двигаться по дороге. Движение без фар – это всё равно, что находиться в тёмной комнате с завязанными глазами. Безопасность движения на машине в ночное время суток зависит в 90% от исправной работы фар ближнего и дальнего света. Автопроизводители всё чаще обращают внимание на качество света фар и работают над улучшением светопередачи.

Качественное освещение дорожного полотна снижает в несколько раз вероятность дорожно-транспортного происшествия. Традиционные фары с каждым новым автомобилем, сошедшим с конвейера, используются всё меньше и меньше. Наступила эра галогенных, ксеноновых и биксеноновых фар. Это совершенно новые решения в мире автомобильных световых элементов. Самое широкое использование получили ксеноновые фары, пользующиеся настоящей «народной» любовью.

Что собой представляют ксеноновые фары?

Учёным давно были известны свойства газа ксенона. Одна особенность не давала специалистам спокойно спать. Если через газ пропустить мощный электрический разряд он давал очень яркое свечение. В скором времени автомобильные производители использовали эту особенность ксенона для создания ярких и качественных ламп, являющихся мощным источником света.

Благодаря тому, что газ бесцветен было решено запаять его в его прозрачную колбу, через которую пропускали мощный электрический разряд. Преимущество ксеноновых фар перед любыми другими является то, что они светят приближённо к естественному источнику света.

Лампы с ксеноновым газом обладают оптимальной светопередачей и позволяют водителю во время движения в ночное время суток максимально широко освещать дорогу перед машиной. Популярностью ксеноновые лампы обязаны тем, что установить их можно практически на любые автомобили, оснащённые галогенными фарами.

При желании установка ксенона своими руками на автомобиль не занимает много свободного времени. Все операции можно выполнить самостоятельно и обойтись без посторонней помощи. Эффективность работы ксеноновых световых элементов заметно превосходит все существующие на текущий момент устройства.

Установка ксенона своими руками на автомобиль

Существуют два варианта установки ксенона на машину:

1. Доверить выполнение работ специалистам из сервисного центра.

Как правило, монтаж и проверка работоспособности ксеноновых ламп не займёт больше часа. Для этого придётся расстаться с некоторой суммой денежных средств. Уровень материальных издержек зависит наглости специалистов и доверчивости водителя. Доверять выполнение работ необходимо проверенным компаниям.

2. Все операции по установке ксенона на автомобиль выполнить самостоятельно без посторонней помощи.

Нужно запастись терпением и собрать больше информации о последовательности выполняемых действий. Спешить при выполнении работ не стоит, так как это отразиться на качестве работы.

В комплект ксенонового набора для фар автомобиля входит:

  • 2 ксеноновые лампы;
  • 2 блока розжига;
  • 2 предохранителя;
  • провода и крепления.

Специалисты рекомендуют приобретать ксеноновые наборы средней ценовой категории. Они обеспечивают оптимальное соотношение цены и качества. Обязательно при покупке нужно отметить гарантийный талон.

Процесс установки ксенона своими руками на автомобиль следующий:

1.Заглушить двигатель автомобиля.

2.Отключить аккумулятор.

3.Обеспечить свободный доступ к фарам.

Отдельные модели транспортных средств требуют снятия переднего бампера для работы с осветительными элементами.

4.Демонтировать галогенные лампы из патрона в фаре.

5.Установить в патрон ксеноновые лампы.

Касаться колбы руками категорически запрещено. От пальцев останутся жирные отпечатки. Качество работы лампы ухудшится. Рекомендуется работать в перчатках.

6.После установки ламп в патроны ламп нужно присоединить к ним клеммы блоков розжига.

7.Для протяжки проводов в заглушках фар необходимо проделать отверстие.

Если они резиновые можно вырезать аккуратное отверстие, в ином случае придётся сверлить.

8.Блок розжига размещается в непосредственной близости от ламп.

Вблизи мотора и мест повышенной влажности блоки не рекомендуется размещать. Подобное соседство неблагоприятно скажется на качестве их работы.

9. Провода блоков розжига и ксеноновых ламп соединяются между собой.

10.Блоки розжига подключаются к штатной системе электрического питания автомобиля.

От каждого блока розжига выводиться провод до разъёма подключения стоявшей ранее галогенной лампочке.
После установки ксеноновых ламп нужно подключить аккумулятор и включить фары. Если всё манипуляции были выполнены верно ксеноновые лампы будут светить равномерно без мерцания.

Преимущества ксеноновых ламп

Владельцы автомобилей с ксеноном никогда не установят другой тип ламп. Это всё равно, что пересесть с мотоцикла на велосипед. Как бы едешь, но скорость всё равно не та. Современные ксеноновые лампы обеспечивают высокий уровень освещения в ночное время суток. Даже в туман издалека видно машину с ксеноновыми фарами. Плохие погодные условия для ламп этого типа не помеха.

Можно отметить следующие преимущества ксенона:
  1. Высокий уровень светоотдачи;
  2. Повышение заметности автомобиля в дневное время суток;
  3. Надёжность;
  4. Долговечность;
  5. Практичность;

Современные производители светотехнического оборудования для автомобилей до настоящего времени не создали ламп превосходящих по качеству работы ксеноновые устройства. Прогресс не стоит на месте и обязательно на смену ксенону придут новые технологические решения, но сегодня он номер один в мире.

Как правильно выбрать ксенон?

В продаже можно найти огромное количество ксеноновых комплектов. Покупатели дезориентируются из-за подобного обилия всевозможных предложений и зачастую приобретают не совсем удачный вариант.

Выбирая ксеноновые лампы нужно обращать внимание на их цифровую маркировку. Она обозначает цветовую температуру. Это яркость и цвет которым светит каждая конкретная лампа.

Выделяют следующие популярные цветовые температуры:

  • 4300К даёт белое свечение с желтоватым оттенком и средней яркостью;
  • 5000К светит практически белым цветом с максимальным уровнем светоотдачи;
  • 6000К светит белым цветом с голубоватым оттенком и отличается слабым уровнем светоотдачи.
Сегодня можно выделить следующие популярные комплекты ксеноновых ламп:

1. J-Power Slim, 60-80$.

Комплект ксенона для установки на легковой автомобиль. Предназначен для машин с минимальным подкапотным пространством размещения блоков розжига. Отличается высоким запасом прочности. Имеет защиту от скачков напряжения. Защита от повышенной влажности и вибрации. Низкая пусковая сила тока.

2. MaxLight FX, 45-60$.

Надёжен, долговечен и практичен. Встроенная система защиты от скачков напряжения и короткого замыкания. Обеспечен защитой от влажности и вибрации. Срок службы больше 2 тысяч часов работы.

3. DAXEN, 30-40$.

Автомобильный ксенон от корейского производителя. Надёжен и практичен. Низкая пусковая сила тока. Защита от перепадов напряжения и короткого замыкания. Срок службы ламп порядка 2 тысяч часов работы. Обеспечен эффективной защитой от повышенной влажности и температуры воздуха.

Заключение

Автолюбители должны помнить, что не стоит злоупотреблять установкой ксенона на автомобили без автоматического корректора фар. Это чревато тем, что будут ослеплены водители встречного транспорта и можно получить существенный административный штраф.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

www.avtogide.ru

Как установить ксенон своими руками ⋆ АВТОМАСТЕРСКАЯ

Ксенон – инертный газ, который при контакте с электрическим током начинает ярко светится. Ксеноновые лампы намного лучше галогенных, так как имеют ряд преимуществ. Они излучают свет очень похожий на дневной, поэтому не так сильно утомляют глаза водителя при длительных поездках, даже если установить ксенон в дальний свет. Также ксеноновые лампы существенно сокращают нагрузку на генератор автомобиля и не ломаются при сотрясениях. Самостоятельная установка ксенона – дело достаточно лёгкое и с ним может справиться любой владелец автомобиля.

Виды ксенона

От такого параметра, как температура, зависит какой яркости и цветового оттенка будет лампа. Цветовая гамма ксенона варьируется от жёлтого до фиолетового оттенков. Температура измеряется в градусах Кельвина. Более насыщенные цвета редко используют автолюбители, чаще всего устанавливают ксенон белого цвета, он больше похож на дневное освещение. Жёлтый цвет фар будет при отметке в 4050 К. А белый цвет равен значению в 5000 К. Голубой оттенок получается при 6000 К, а фиолетовый – при 18000 К.

Также ксеноновые лампы бывают различными по размерам. Чтобы правильно подобрать лампу нужного для фары размера, следует взять старую для сравнения.
Долговечность осветительных элементов довольно высока, поэтому замена ксеноновых ламп будет производиться очень редко.

Также каждому автолюбителю необходимо знать, что существует в продаже псевдоксенон. Он к ксеноновым лампам не имеет никакого отношения. Это обычные галогенные лампы, подкрашенные в голубой цвет с более высокой мощностью. Так что при покупке ксенона нужно быть очень внимательным.

Установка ксенона

После того как в магазине был куплен соответствующий комплект, можно переходить к началу установки ксенона. Сделать это очень просто и своими руками, не прибегая к помощи мастеров. Для ближнего и дальнего света существует два различных набора. В стандартном наборе для установки ксенона идут две лампы, два блока розжига и провода. Подключение ксенона без блока розжига невозможно, только он может подать нужное напряжение, а именно в 25000 В. Но такой показатель напряжения необходим только для розжига, после этого достаточно будет поддерживать только 80 В для нормальной работы ламп.

Теперь перейдём к установке. Для начала следует поднять крышку капота и открутить фары. После этого достаём старые лампы. Они могут быть установлены на пружине, что можно наблюдать в отдельных видах автомобилей. Значит, новые лампы также следует устанавливать на эту пружину. Главное, перед монтированием ксеноновых ламп ни в коем случае не трогать её руками. Если уже не вышло без прикосновений, то следует обезжирить поверхность спиртом. Далее, установку нужно производить согласно схеме.

Схема подключения ксенона чётко показывает правильный ход действий. В ней ошибиться невозможно, она очень проста.

1. Устанавливаем ксеноновую лампу. Если цоколь не подойдёт, то можно воспользоваться специальными переходниками, они иногда идут в наборе ксенона. Если нет в наборе, то придётся покупать отдельно.

2. После установки лампу прижимаем резинкой.

3. Через резиновую заглушку следует вывести провода к блоку розжига. Его придётся установить недалеко от фар, ведь провода не очень уж и длинные. Но выбранное место обязательно должно быть сухим, в противном случае блок перестанет функционировать. Его можно прикрепить к капоту с помощью скотча. Чтобы сохранить блок розжига от влажности можно также обмотать его изолирующей лентой.

4. Затем провода, идущие от лампы ксенона, крепим к штатному разъёму ближнего или дальнего света. Заняться установкой ксенона в дальний свет и в ближний – это две различные операции, предполагающие покупку двух комплектов. Но схема установки будет одна и та же. Можно даже дополнительно обмотать все провода изолирующей лентой для большей надёжности.

5. Далее, происходит установка ксеноновых фар в первоначальное место.

Всё готово! Теперь можно проверять на деле положительные свойства ксеноновых ламп и наслаждаться прекрасным вождением.

Биксенон

Чтобы не устанавливать два различных комплекта ксенона для ближнего и дальнего света, можно просто купить и подсоединить биксенон.
Биксеноновые лампы имеют тот же принцип работы с инертным газом, только они ещё оснащены дополнительным электромагнитом. Именно он и позволяет переключать фары на ближний и дальний свет.

Установка биксенона имеет некоторые нюансы. Рассмотрим детально процесс подключения.

1. Провода от ламп биксенона подводим к блоку розжига.

2. К этому же блоку подсоединяем провода контролёра. Он занимается стабилизацией напряжения во всей проводке.

3. На биксеноновой лампе предусмотрен дополнительный провод, отвечающий за электромагнит. Его следует также подсоединить к контролёру.

4. Контролёр подключаем к аккумулятору.

Ксенон в противотуманных фарах

Конечно же, наилучшим вариантом для противотуманных фар выступает ксенон. Он отлично справится с поставленной задачей и к тому же намного лучше, чем обычные лампы. Они будут освещать дорогу, а не летящие капли навстречу автомобилю.

При установке необходимо придерживаться следующих действий:

  • Снять бампер
  • Отключаем от питания фары
  • Подсоединяем новые лампы
  • Подключаем ксеноновые лампы к блоку розжига и питания
  • Размещаем блоки розжига
  • Проверяем работу противотуманных фар

Правила безопасности при подключении ксенона

Как установить ксенон правильно уже было описано ранее, а вот о мерах безопасности не было сказано ни слова. Следует это исправить.

Перечислим основные правила безопасности:

  • При поломке деталей комплекта ксенона сразу же остановить установку
  • Не выполнять работу влажными руками
  • Запрещается долго смотреть на горящие ксеноновые лампы без затемненных очков
  • Электрические провода должны быть изолированными
  • Регулировка фар обязана быть выполнена специальным прибором

Полезный совет: Также нужно знать, что оттенок цвета ксеноновых ламп может немного отличаться друг от друга. Это нормальное явление для ксенона.

Преимущества ксеноновых ламп

Лучше покупать фирменные комплекты ксенона, не следует экономить на улучшении собственного автомобиля. Перечислим основные достоинства хорошего ксенона.

1. Продолжительность розжига ламп очень мало. Примерное время составляет около 3 секунд.

2. Очень длительный срок использования.

3. Имеется схема защиты от короткого замыкания.

4. Избавление от обрыва в электрической цепи.

5. Высокая светоотдача.

6. Стабильный поток света: он не будет рассеиваться в разные стороны.

7. Энергетическая экономичность очень высока. Ксеноновые лампы потребляют на 40 процентов меньше электроэнергии.

8. Автомобильная сеть не перегружена.

9. Не утомляет зрение водителя.

Такого количества преимуществ достаточно для того, чтобы не покупать корейские или китайские аналоги. У таких моделей короткий срок службы, а время розжига составляет 20 секунд. Лампы могут вызвать помехи электричества и при нагреве испаряют силикон или клей, на который они крепятся. Быстро приводится в непригодность и отражатель (покрывается белым налётом).

В этой статье была полностью рассмотрена правильная установка ксенона своими руками. Если есть свободное время и большое желание установить ксенон себе в машину, то пора приступать к работе. Приложенные усилия оправдают себя потрясающим видом вашего автомобиля.

Ниже вы можете просмотреть видео о том, как установить ксенон своими руками.

Источник: СТО АВТО

avtodoc24.ru
