Усилитель для сабвуфера своими руками

Как можно спаять простой усилитель для сабвуфера своими руками, вот в этой статье и поговорим об этом. А оказывается ничего трудного и нет, я спаял его из хлама, который валялся на чердаке. А так, теперь есть усилитель для сабвуфера, да к тому же и не плохой.

Ну, теперь поговорим поподробней.

Из старых трансформаторов ищем самый мощный сердечник — кольцо, у меня были вот такие.

Выбрал самое толстое… Потом наматываем обмотку, первичная содержит 2 по 4 витка, а вторичная 2 по 13 витков, на фото видно что по-чём..


Первичная обмотка

Вторичная обмотка, между ними намотал простой лейкопластырь. Итак, трансформатор готов.

Теперь приступим к сборке преобразователя напряжения, за основу была взята проверенная схема, мне она ещё понравилась тем, что дорожки жирные, а диоды и силовики можно прикрепить снизу платы.

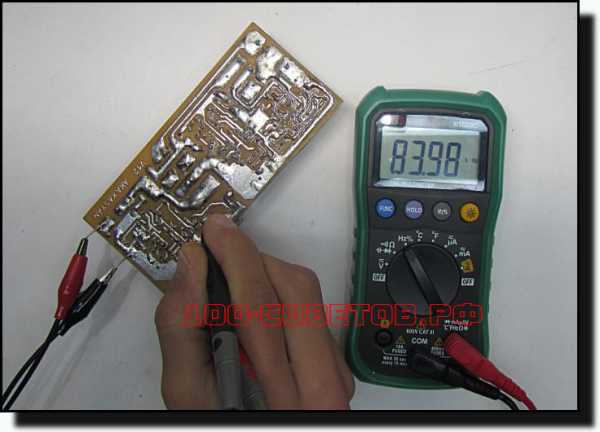

Плату генератора, которая переключает силовые транзисторы, изготовил отдельно. Это позволило мне установить в вертикальном положении.

Преобразователь напряжения готов. Вкратце для чего он нужен, он у нас будет повышать 12 вольт бортовой сети автомобиля до 2-х полярного напряжения +-45в (90в).

Перевёрнутая плата, 2 диода (слева) и 2 irf3205 (справа).

ТЕПЕРЬ УСИЛИТЕЛЬ,,,

За основу была взята схема с инета автором которой является Алексей Корольков, схема почему-то называется -Палник ?. Но тем не менее она простая, усилитель Д-класса, а это значит не нужны радиаторы охлаждения, простота изготовления, дешевизна деталей и работает сразу, если конечно собрано всё правильно.

Вот схема этого усилителя…

Собранный, готовый вариант…

Фильтр…

Ну конечно нам не обойтись без фильтра, ведь мы собираем усилитель для саба. Фильтр будет отрезать лишние частоты. Если будет использован короб типа ФИ, то не будет превышен линейный ход. Фильтр низких частот (перестраиваемый)  60-130 dB 4-го порядка будет стыковывать акустику фронта с сабвуфером и исключит его локализацию, отрезая частоты выше.

Схема фильтра в программе Microcap

Собранный фильтр.

Корпус…

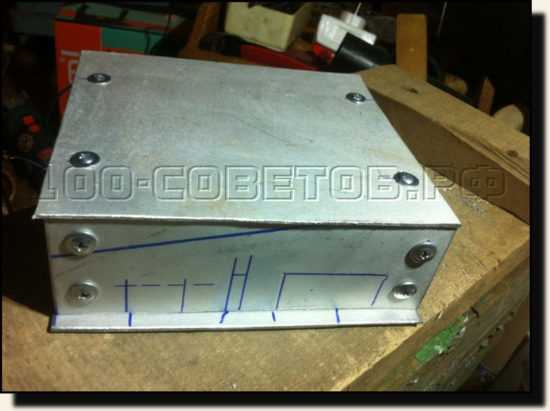

Весь корпус практически был выпилен из старого, алюминиевого барабана от стиральной машинке, только из прямоугольной трубы 50 на 20 были сделаны боковые стойки.

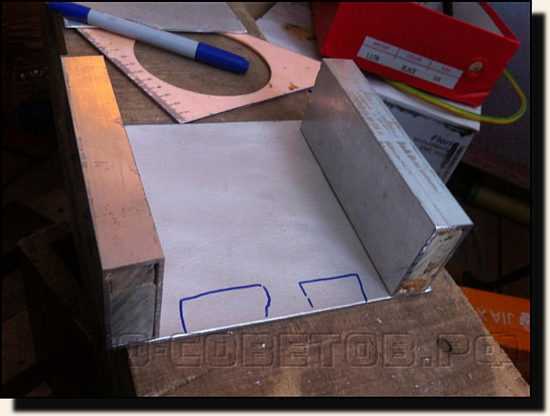

Во внутрь их я забил деревяшки, чтобы потом прикручивать переднюю и заднюю стенку саморезами к ним.

Вырезал отверстия для предохранителя и клеммников

Ну, а дальше прикрутил платы к низу, через прокладки изоляционные и собрал всё в едино.



Перед:  LPF 60-130Hz, Gain,  RCA,

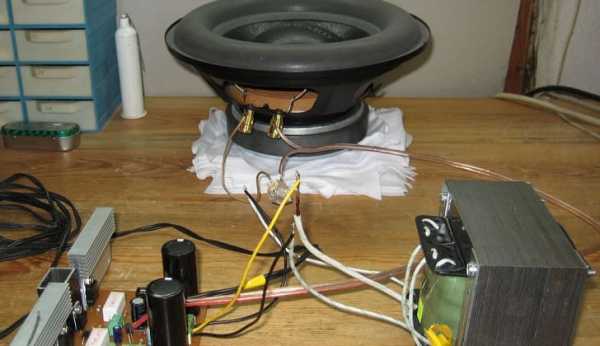

Результаты следующие:  подсоединил нагрузку в 4 оМа, питание 12 вольт, номинальная мощность 136 Вт ( во вторичной обмотке просело напряжение с 40 вольт до 36.5). А вот при питании 14 вольт, выдало 150 Вт, что очень не плохо. Усилителем я очень доволен, тем более, что собрал я его всего за два вечера из груды металлолома…

Автор; Сергей Лебедев, г.Йошкар-Ола

xn--100—j4dau4ec0ao.xn--p1ai

Простой самодельный усилитель для сабвуфера

Из той статьи вы узнаете о том, как сделать усилитель для автомобильного сабвуфера средней мощности.

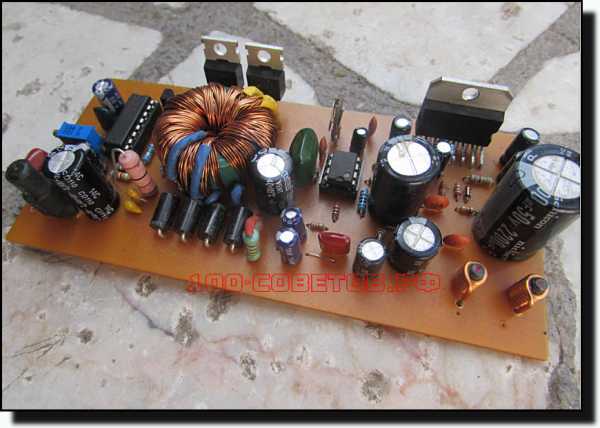

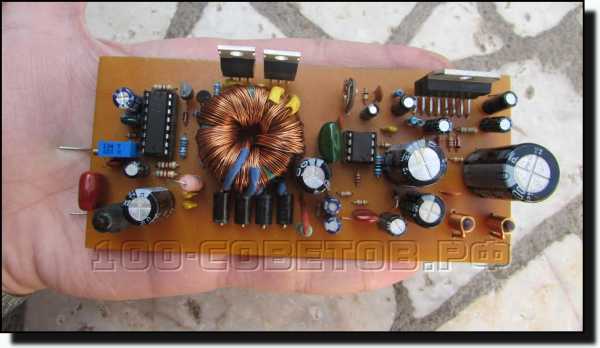

Вся конструкция реализована на одной компактной печатной плате. По своей сути это законченный моноблок, который состоит из трех отдельных частей:

  1. Усилитель мощности низкой частоты.
  2. Фильтр низких частот.
  3. Преобразователь напряжения.

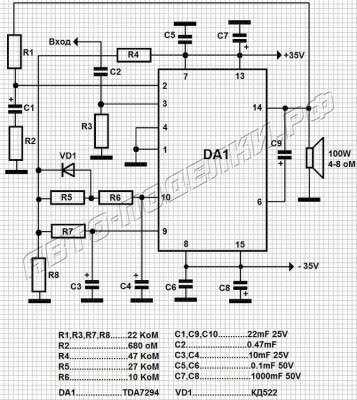

Усилитель мощности является одноканальным. В его основе лежит ультралегендарная микросхема TDA7294.

В представленном усилителе, как и во многих усилителях промышленного производства, отсутствуют различные защиты. Но на надежность усилителя это никак не влияет. Этот прибор способен проработать очень долго, если никто ничего не замкнет.

Чтобы добиться среза порядка 100 Гц (все частоты выше отсутствуют), в схему внедрен фильтр второго порядка.

В его основе лежит дешевая и популярная микросхема BA4558, которая представляет собой сдвоенный операционный усилитель. Этот компонент широко применяется в аудиотехнике.
Фильтр запитывается однополярным напряжением порядка 15 В. Для гашения тока установлен резистор мощностью 2 Вт.

Также задействован стабилизатор напряжения, состоящий из 15-вольтового стабилитрона и сглаживающего электролитического конденсатора.

Микросхему можно установить на DIP-8, но следует помнить, что в условиях постоянной тряски и вибраций в автомобиле она может вылететь из посадочного места.
В схеме используется пассивный сумматор, который объединяет сигналы двух каналов перед входом в фильтр.

Преобразователь напряжения нужен обязательно, поскольку напряжение в бортовой сети автомобиля всего 12 В, а усилитель нуждается в двухполярном источнике повышенного напряжения, а точнее, двухполярные 30-35 В. Больше подавать не рекомендуется – это может плохо кончиться для микросхемы, хотя по документации верхний предел питающих напряжений до 40 В.
Мощность усилителя составляет 100 Вт. Для кого-то этого мало, а кому-то в самый раз. Но одно можно сказать точно – такой усилитель способен раскачать такие головки, как 70ГДН. Как правило, именно эту головку используют автолюбители для постройки самодельного сабвуфера.
Подробнее о преобразователе напряжения.
Именно по причине его наличия многие радиолюбители боятся собирать автомобильные усилители высокой мощности.

Это обычный Push-Pull преобразователь, двухтактный повышающий. Задающий генератор построен на микросхеме TL494.
Дальше стоит небольшой драйвер на транзисторах прямой проводимости. Эта часть разряжает емкость затворов полевых транзисторов после закрытия последних.

Как известно, если к затвору полевого транзистора приложить некоторое напряжение, в данном случае это управляющий импульс, то последний откроется. И если убрать напряжение на затворе, транзистор все равно останется открытым.

Поэтому некоторые схемы дополняются отдельным драйвером, который может вовремя закрыть транзистор. Хотя многие специализированные ШИМ–контроллеры имеют довольно мощный встроенный выходной каскад для этих целей, TL494 не в их числе.
В драйвере модно использовать буквально любые pnp-транзисторы. Отлично подходят и наши КТ3107.
Полевые транзисторы, как всегда, n-канальные – в данном случае IRFZ44, но можно и другие. При подборе транзисторов необходимо обратить внимание на документацию. Расчетное напряжение ключа должно быть не менее 40 В, а сила тока не менее 30 А. Идеальным вариантом станут ключи на 60 В с током на 50-60 А.

Сердечник трансформатора фирмы Epcos (N87), с которого можно выкачивать около 200 Вт мощности. Расчет трансформатора производился по программе ExcellentIT.

Первичная обмотка имеет 2 по пять витков намотана жгутом из 5 проводов по 0,7 мм. Вторичная обмотка 11 витков, 6 жил по 0,33 мм. Естественно, для каждого сердечника будут разные данные намотки, поэтому расчет необходимо производить самостоятельно.
Холостой ход инвертора получился не более 50 мА, а с подключенным фильтром и усилителем около 250 мА с учетом того, что на вход усилителя сигнал не подавался. Холостой ход минимален.

Генератор был настроен на частоту около 168 кГц, поскольку сердечник очень хороший, и никаких проблем не возникло. Но в случае использования советских сердечников марки 2000НМ и т. п. не рекомендуется поднимать частоту выше 60 кГц.
Выходные диоды из серии UF5408. Это ультрабыстрые диоды на 3 А. При максимальной мощности греются, но не перегреваются.

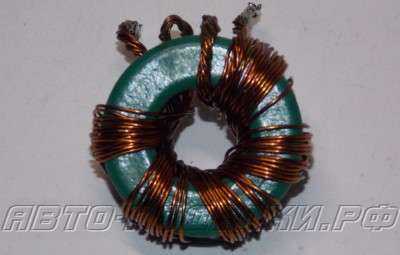

Дроссели на входе и на выходе извлечены из БП компьютера, но можно и заменить перемычкой – это не критично.

К сожалению, сглаживающие конденсаторы для выходной части необходимой емкости найти не удалось. Поэтому емкости в плечах отличаются на пару сотен микрофарад.
Моноблочный усилитель такого типа можно встроить в любой пассивный сабвуфер. Только следует помнить о теплоотводе.

Усилитель работает в классе A-B, и радиатор нужен довольно большой с учетом мощности. Обязательно изолировать корпуса полевых транзисторов и микросхемы усилителя от радиатора, используя теплопроводящие прокладки и изолирующие шайбы.

Прикрепленные файлы: СКАЧАТЬ

АВТОР: АКА КАСЬЯН.

volt-index.ru

в машину, установка в авто, звука, мощный, для колонок

Если сделать усилитель для сабвуфера своими руками, то можно выбирать и контролировать параметры звучания в соответствии с собственными предпочтениями. При правильной сборке он будет работать надежно и качественно.

Предназначение

Автомобильный усилитель предназначен для повышения мощности звука аудиосистемы в машине, а также нормального функционирования сабвуфера. Это устройство будет полезным, если штатные динамики создают недостаточно громкий звук.

Нередко автомагнитолы не имеют специального усилителя, предназначенного для работы с сабвуфером. Если подключить низкочастотный динамик напрямую, то качество аудио оставит желать лучшего.

Основные характеристики

Громкость звучания напрямую зависит от выходной мощности устройства. Чем больше этот показатель, тем более громкий и неискаженный звук могут воспроизводить динамики.

Выходная мощность для сабвуфера должна быть больше, чем для широкополосных колонок. Еще одна важная характеристика — выходное сопротивление. Чем оно меньше, тем выше выходная мощность и ток потребления устройства.

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

После этого собранная конструкция устанавливается в корпус и закрепляется элементами, входящими в комплект поставки набора.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Усилитель для сабвуфера

Он отличается большей мощностью, необходимой для раскачки саба, а также наличием фильтра низких частот. Микросхема усилителя устанавливается на теплоотвод повышенной площади для более эффективного охлаждения.

Мощность звучания сабвуфера можно увеличить, если выполнить подключение по мостовой схеме. Если требуется усилок в авто и для колонок, и для сабвуфера, то для каждого канала собирается свой блок. Вся конструкция помещается в 1 корпус.

Как установить и подключить

Перед установкой следует тщательно проверить качество сборки и соответствие схеме в условиях гаража или дома. Если усилитель собирался из дискретных деталей, то проверяется чистота печатной платы, отсутствие капель припоя между выводами компонентов. После этого следует подать питание на устройство от аккумулятора на 12 В для автомобиля или шуруповерта через предохранитель на 5 А. Это необходимо для того, чтобы снизить риск пожара в случае критических ошибок в монтаже.

Если после подключения питания в колонках и сабвуфере раздался щелчок, а затем слабый шум или фон, а предохранитель не перегорел, то усилитель собран правильно. Если коснуться звукового входа отверткой, то раздастся фон переменного тока. Если перегорает предохранитель, раздаются громкие щелчки или проскакивают искры между проводами питания и клеммами аккумулятора, то в 1 или нескольких деталях есть короткое замыкание.

Если же отсутствует звук, щелчки или фон в динамиках, то подозревается обрыв.

Следующий этап — это проверка с магнитолой. Она подключается к аудиовходу усилителя, а питание подается от того же аккумулятора путем ответвления проводов. Вначале следует подать питание только на магнитолу, выставить наименьший уровень громкости, чтобы избежать перегрузки и затем включить усилитель. Звук должен быть качественным и неискаженным. В противном случае нужно проверить монтаж на наличие ошибок.

Колонки и сабвуфер подключаются к выходным клеммам устройства, питание и звук с магнитолы — к входным. Установка усилителя в машину своими руками осуществляется после полной проверки. Устройство ставится там, где обеспечивается надлежащий доступ и охлаждение.

autotuning.expert

cxema.org — Мощный авто усилитель своими руками

Мощный авто усилитель своими руками


Прежде, чем начну свою статью, хочу сказать, если у вас крепкие нервы, куча свободного времени, определенных навыков в электронике, любите слушать в машине очень громкую музыку, мощный бас и готовы потратить на такой проект немало денег, то эта статья именно для вас!


Идея о создании усилителя повышенной мощности была давно, но из-за отсутствия времени и финансов, проект откладывался. И вот лето… каникулы… Было решено воплотить идею в реальность и для этого было потрачено ровно 3 месяца, поскольку были большие проблемы с деталями но, не смотря на это, усилительный комплекс был с успехом собран и испытан.


Для начала хочу пояснить смысл выражения «усилительный комплекс». Дело в том, что было принято решение собрать высококачественный усилитель, который бы мог питать всю аудиосистему автомобиля. Всю силовую часть (усилители мощности) нужно было совместить «под одной крышей», в итоге получилось 5 отдельных усилителей с суммарной мощностью 680 ватт, не путайте с китайскими ваттами, тут чистые 680 ватт номинальной мощности, максимальная мощность системы доходит до 750 ватт.

Требования к комплексу были таковы.

1) Высокое качество звучания

2) Высокая выходная мощность

3) Относительно простая конструкция

4) Малые затраты, по сравнению с ценами заводских систем такого рода

5) Способность питать 10 -12 динамических головок + сабвуфер

Для выполнения этой идеи было использовано 5 отдельных усилителей мощности, в том числе и высококачественный усилитель по схеме Ланзара, для питания канала сабвуфера.


Ниже параметры и серии микросхем, которые были использованы в этом усилителе.

TDA 7384 — 4x40W (2штуки, суммарная мощность микросхем 320 ватт или 8 каналов, по 40 ватт на канал)

TDA 2005 — 1x20W (2x10W) (2 штуки, суммарная мощность 40 ватт или 2 канала по 20 ватт)


Вышеуказанные микросхемы предназначены для питания фронтальной акустики.Данное решение самое экономичное, для создания усилителя такого рода, с денежными затратами можете ознакомится в конце статьи.

Самая трудная часть в любом усилителе такого рода это преобразователь напряжении, он предназначен для питания усилителя сабвуфера, пожалуй, с него и начнем.
Преобразователь напряжения


На создание у меня ушло ровно две недели.


Генератор импульсов преобразователя напряжения (отныне ПН) построен на традиционной микросхеме TL494. Это двухтактный ШИМ контроллер высокой точности, отечественный аналог 1114ЕУ3/4.

Микросхема в себе не содержит дополнительный усилитель на выходе. Дополнительный каскад построен на маломощных транзисторах, сигнал от них подается на затворы полевых ключей.


Схема известна под названием пуш-пулл или двухтактный преобразователь. Схема не новая, но пришлось изменить некоторые номиналы схемы под свои нужды. На каждом плече стоят два мощных полевика серии IRF3205. Через теплопроводимые прокладки они укреплены на теплоотводы, которые были сняты из компьютерных БП


В выпрямительной части использованы диоды КД213А, они как раз для таких целей, поскольку могут работать на частотах 70-100 кГц, а максимальный ток доходит до 10 ампер, в данной схеме диоды в дополнительных теплоотводах не нуждаются, перегрева не замечал.


Реле по питанию использовал 2 штуки по 20 ампер каждая, но желательно поставить реле на 50-60 ампер, поскольку преобразователь тянет немалый ток.В ПН реализована система ремоут контроль (REM), т.е. для включения сабвуфера не нужны мощные переключатели. Подавая плюс на ремоут контроль, мгновенно срабатывают реле, и подается питание преобразователя.


Особо мучился с намоткой трансформатора, поскольку трансформатор был собственной задумки. К сожалению ферритовых колец, я не смог найти, поэтому пришлось идти на альтернативное решение.

На халяву достались несколько компьютерных блоков питания, из них были выпаяны большие трансформаторы.


Половинки феррита приклеены друг к другу намертво, поэтому их нужно греть зажигалкой в течении 30 секунд, затем осторожно вынимать из каркаса. В итоге, с трансформаторов были отмотаны штатные обмотки, а выводы зачищены.


Далее боковая стенка каждого каркаса была отрезана.


В конце каркасы прикреплены друг к другу. В итоге получился один удлиненный каркас, на который можно свободно мотать нужные нам обмотки


Путем опытов было найдено нужное количество витков в первичной обмотке. В итоге первичная обмотка содержит 10 витков (2х5вит) с отводом от середины.


Намотка делалась сразу 5-ю жилами провода 0,8 мм. Сначала по всей длине каркаса мотаются 5 витков, затем обмотку изолируем и поверх мотаем еще 5 витков идентично первой. Обмотки мотаем В ОДИНАКОВОМ НАПРАВЛЕНИИ, например по часовой стрелке.




После окончания намотки провода скручиваем в косичку, не забывая заранее сдирать лак, далее залуживаем покрывая слоем олова.

Теперь нужно сфазировать обмотки. На самом деле нечего трудного тут нету, просто нужно найти «начало» и «конец» обмоток и соединить, например, начало первой обмотки с концом второй или начало второй с концом первой, место соединения — отвод, на который подается плюс от общего питания (см. схему).

После фазировки обмоток мотаем пробную вторичную обмотку, она нужна для того, чтобы при неправильной фазировке не отмотать всю вторичную обмотку. Пробная обмотка может содержать любое количество витков, например 3 витка проводом 0,8 мм, далее собираем трансформатор, вставляя половинки сердечника.


Включая схему трансформатор не должен издавать «жужжания», транзисторы не должны перегреваться, если преобразователь работает в холостую. На вторичную обмотку подключаем лампу накаливания 12 вольт пару ватт, которая должна загораться почти полным накалом, при этом транзисторы должны быть холодными и только через несколько минут работы можно почувствовать незначительное тепловыделение. Если все нормально, то снимаем пробную обмотку и мотаем на ее место нормальную, которая мотается по тому же принципу, что и первичная.


На сей раз обмотка намотана двумя жилами провода 0,8-1мм и содержит 30 витков ( 2х15вит). Мотаются две идентичные обмотки, каждая по 15 витков и растянута по длине всего каркаса. После намотки первой половины, изолируем обмотку, поверх мотаем вторую. Обмоткифазируются по тому же принципу, что и первичная.


После намотки вторичной обмотки, провода на концах скручиваются и залуживаются. В конечном этапе укрепляются половинки сердечника. На этом трансформатор готов!


ВАЖНО! В преобразователях такого рода (пуш-пулл) между половинками сердечника не должно быть зазора! Даже малейший зазор в доли миллиметра повлечет за собой резкое повышению тока покоя и перегрев полевых транзисторов! Именно из-за неуклюжести я спалил несколько полевых транзисторов. Следите за тем, чтобы половинки феррита как можно сильнее прижимались друг к другу.Такой трансформатор способен обеспечивать нужное напряжение и ток, для питания сабвуферного усилителя.

Запаиваем трансформатор на плату и приступаем к намотке дросселей.


Дросселя

В схеме использовано 3 дросселя. Они предназначены для фильтрации ВЧ шумов и помех, которые могут образоваться на линиях питания.Главный дроссель использован на плюсовой линиипитании преобразователя. Он намотан 4-я жилами провода 0,8 мм. Кольцо использовал те, что в компьютерных блоках питания. Количество витков дросселя 13.


Остальные два дросселя стоят после диодного выпрямителя в ПН, тоже намотаны на кольцах из компьютерных БП и содержат 8 витков 3-я жилами провода 0,8мм.


Честно говоря, не ожидал что получится такой качественный ПН, ток покоя схемы не превышает 200 мА, для такого монстра это нормально, на выходе напряжение +/-63 вольта, уклон незначительный, всего в пол вольта.Максимальная мощность преобразователя позволило бы питать два таких усилителя, но тут он работает с большим запасом.



Усилители на TDA2005, для маломощных головок


Сборка этого блока отняло всего 2 часа. За это время были собраны два идентичных усилителя мощности. Усилители были выбраны как самый дешевый вариант для маломощных АС, их можно использовать для питания АС расположенных на передней доске автомобиля. Каждая микросхема развивает 20-24 ватт мощности и обладает весьма недурным качеством звучания.


Каждая микросхема подключена по мостовой схеме, при стереофоническом подключении одна микросхема способна отдавать до 12 ватт на нагрузку 4 Ом


Микросхемы через изоляционную прокладку установлены на теплоотвод. Громкость настраивается заранее, при помощи регулятора.Сначала планировалась другая плата, по этой и были собраны усилители, затем была придумана общая плата, которая введена в архив проекта.



TDA 7384 для, фронтальной АС


Для более мощных АС использованы квадрафонические микросхемыTDA 7384. Каждая из микросхем способна отдавать на нагрузку 4 Ом до 40 ватт мощности на канал. Итог — 8 каналов по 40 ватт, звучит очень хорошо.


Такие микросхемы используют в автомагнитолах, если лень купить, то можно достать из нерабочих магнитол.


Микросхемы имеют разные независимые друг от друга фильтры, если использовать общий фильтр, то возможны шумы и возбуждения.

Оба усилителя начинают работать при подаче +12вольт от аккумулятора на вывод REM. Усилители были собраны на одной плате, но позже пришлось переставлять блоки, поэтому каждый усилитель был реализован на отдельной плате.



Усилитель сабвуфера


Знаменитая схема Ланзара, полное описание, сборка, схема и настройка описана здесь, поэтому нет нужды рассказывать про этот усилитель. Усилитель полностью собран на транзисторах, обладает очень хорошим качеством звучания и повышенной выходной мощностью. В схеме я сделал некоторые замены и ниже представлена та схема, по которой я собирал, оригинал схемы в той же ветке форума.


Поскольку мне не удалось найти некоторые номиналы схемы, то пришлось делать некоторые замены, в частности эмиттерные резисторы были заменены на 0,39 Ом 5 ватт. Транзистор BD139 заменен на отечественный аналог KT815Г, кроме того заменены маломощные транзисторы дифференциальных каскадов и предвыходных каскадов схемы.


На входе можно убрать электролитические конденсаторы, если входной заменить на 2,2 мкф и более.


Первый запуск усилителя желательно делать с одной парой выходных транзисторов с закороченным на землю входом, чтобы при поломках не спалить транзисторы конечного каскада, они самое дорогое в этом усилителе.


Особое внимание обратите на монтаж схемы, следите за цоколевками транзисторов и правильностью подключения стабилитронов, последние при неправильном подключении работают как диод.Регулятор тока покоя я поставил обычный, никому не советую повторить мою ошибку, лучше поставить многооборотный, им можно точно настроить ток покоя схемы, также удобен для настройки.


Выходной каскад усилителя работает в режиме АВ, это по сути полностьюсимметричная схема, уровень нелинейных искажений сведен к минимуму. Благодаря своим высоким показателям, данный усилитель относится к усилителям категорииHi-Fi, получить 300 ватт на этом усилителе не проблема. Также есть возможность подключать на выходе нагрузку 2 Ом, т.е. можно питать целых два сабвуферные головки, подключая их параллельно.В этом случае нельзя поднимать напряжение усилителя выше 45-50 вольт.


Поднять мощность усилителя, можно добавлением еще одной или двух пар выходных транзисторов, но не забывайте о повышении питания, поскольку выходная мощность усилителя напрямую зависит от питания.



Защита АС


Не смотря на то, что усилитель мощности достаточно надежный, иногда могут быть неполадки. Выходной каскад ,самая уязвимая часть любого усилителя, из за выхода из строя выходных транзисторов образуется постоянное напряжение на выходе. Постоянка выводит из строя дорогостоящую динамическую головку. Любой усилитель такого рода имеет защиту, который защитит АС от постоянного напряжения.

При включении усилителя реле замыкается, включая головку, при постоянном напряжении на выходе УМ реле размыкается, сохраняяголовку


Защита имеет относительно простую схему, содержит 3 активных компонента (транзисторы), реле на 10-20 ампер, остальное мелочи. При включении УМ реле замыкается с небольшой задержкой. Питание на защиту подается от одного плеча преобразователя, через ограничительный резистор 1 килоом, резистор подобрать с мощностью 1-2 ватт.


Маломощные транзисторы могут быть заменены на любые другие, параметры которых схожи с используемыми. Реле подключен к коллектору более мощного транзистора, следовательно, конечный транзистор нужен более мощный. Из отечественного интерьера можно использовать транзисторы КТ 815,817 или более мощные — КТ805,819. Я заметил тепловыделение на этом транзисторе, поэтому укрепил его на небольшой теплоотвод. Защита и индикатор выходного сигнала смонтированы на одной плате.



Блок стабилизации


Двухполярный стабилизатор напряжения, обеспечивает нужное напряжение для питания блока фильтров и индикатора аудио сигнала. Стабилитроны стабилизируют напряжение до 15 вольт.


Этот блок собран на отдельной плате, стабилитроны желательно использовать с мощностью 0,5 ватт



Индикатор уровня звукового сигнала


Особо углубляться в работу схемы не стану, посколькусхема такого индикатора описана в одной из моих


статьей.


В индикаторе использованы микросхемыLM324. Использовать операционный усилитель для этих целей целесообразно, поскольку микросхемы стоят всего 0,7 $ (каждая). В индикаторе использовано 8 светодиодов, можно ставить любые светодиоды, которые под рукой. Индикатор работает в режиме «столб». Питание индикатора обеспечивает преобразователь напряжения, затем напряжениестабилизируетсядо нужного номинала и подается на индикатор уровня.Индикатор подключается на выход усилителя мощности, подстроечным регулятором настраиваем индикатор на нужный уровень срабатывания светодиодов.



Блок сумматора и ФНЧ


Сумматор предназначен для суммирования сигнала обеих каналов, поскольку сабвуфер у нас один. После этого сигнал фильтруется, срезаются частоты ниже, чем 16Гц и выше чем 300Гц. Регулирующий фильтр срезает сигнал от 35Гц — 150Гц.



Сборка


После тщательной проверки всех блоков, можно приступить к монтажу.


Корпус от DVD проигрывателя, другого удобного, к сожалению не нашел. На переднюю панель, где раньше располагался дисплей, прикрепил светодиоды индикатора. Все платы прикреплены ко дну усилителя через изолирующие шайбы, которые в свою очередь были сняты с отечественной аппаратуры


Все микросхемы и транзисторы прикручены к теплоотводам через изоляционные прокладки. Желательно использование термопасты, к сожалению, она у нас не продается, но и без нее все не так уж и страшно.

Входныеразъемы усилителей были выпаяны из DVD, в качестве клемм выходов был использованразъем от автомагнитолы.


В моей конструкции использован всего один кулер, он предназначен для охлаждения теплоотводов силовых ключей ПН и TDA7384, сабвуферный усилитель в принудительном охлаждении не нуждается, поскольку для него я подобрал громадный теплоотвод, который практически не греется.

Провода питания каждого усилителей присоединены к общим клеммам питания.REM контроль позволяет в нужный момент отключить любой из усилителей (например, пару TDA 2005) Питание каждого усилителя осуществляется через реле, которые активируются при подаче плюса на вывод REM.


Каждый из усилителей имеет отдельную систему ремоут контроля, которые выведены на контактную платформу с боковой стороны корпуса.





Ящик сабвуфера


Спустя пару месяцев после начала сборки, мне удалось купить сабвуферную головку SONY XPLOD XS-GTX120L, параметры головки ниже.

Номинальная мощность — 300 Вт

Пиковая мощность — 1000 Вт

Диапазон частот 30 — 1000 Гц

Чувствительность — 86 дБ

Выходное сопротивление — 4 Ом

Диапазон частот — 30 — 1000 Гц

Материал диффузора – полипропилен


Поскольку в магазинах продавали только ламинированные ДСП, а МДФ у нас вообще не встречается, то пришлось выбирать из того, что было. К счастью с материалом повезло. ДСП еще со времен СССР отлично сохранилось на чердаке, толщина 22 мм.


Далее в магазине были приобретены саморезы с длиной 50мм (50 шт.) и белый силиконовый герметик (если есть, купите прозрачный). Ящик был рассчитан с помощью программыWinISD. Объем порядка 83 литра.


Диаметр порта ФИ — 14 см, длина трубы 7 см.

Для головки было вырезано отверстие с диаметром 28 см. После изготовления всех частей ящика, настало время собрать его. Сборку удобно начать стыковкой дна и передней части ящика. Вначале дрелью были сделаны отверстия под шурупы (сверлом малого диаметра), а уже после были прикручены шурупы. Перед этим места креплений были покрыты клеем ПВА.

Клея жалеть не нужно, чтобы потом не жаловаться на свисты. У меня получился достаточно хороший ящик, работал как можно аккуратно. В конце швы были покрыты силиконом с внутренней стороны коробка (силикон имеет неприятный запах, поэтому эту работу следует выполнить в гараже или на свежем воздухе). После сбора ящика не удержался, поставил головку туда, где ей положено быть и включил


Я не могу передать это словами и даже роликом, поскольку это нужно чувствовать, а не слушать. Чувствуется весьобъем ящика, размах головки, мощь и качество Ланзара и все это воплощается в давление на груди…. Это словами не описать и только потом начинаешь понимать, что все кругом рушится и разваливается, стакан двигается по столу сам по себе, стекла начинают «вздуваться» от давления. Одним словом в доме все было под «дозой» вибрации.


Далее ящик был покрыт ковролином. Ковролин 120х200мм, хватило для всего ящика.


Специальный клей для ковролина у нас продавался, но банка аэрозоли стоит 25$, поэтому пришлось использовать клей ПВА. Для начала наждачкой обработал ящик, этот процесс отнял у меня 4 часа. На уже надрезанный ковролин наносим клей ПВА. После этого ящик нужно «прокатить» по заранее надрезанному ковролину. Завернули ящик, теперь для того, чтобы клей нормально высох, набиваем по краям мелкие гвозди, затем после высыхания их можно снять или оставить.


После вырезаем отверстияголовкиифазоинвертора.Головка прикрепляется к ящику десяти саморезами, это обеспечивает плотный контакт, никаких добавочных прокладок не нужно.


Выходные контакты ящика, сделаны из разъема для сетевого кабеля компьютерного БП, процесс изготовления понятен из фотографий.


Это альтернативное решение, опять же вызвано дефицитом заводскихразъемов.


Получилось неплохо. Для него было вырезано отдельное отверстие.

С внутренней стороны, после запайки провода, отверстиеразъема было загерметизирована силиконовым герметиком, во избежание свистов и нежелательных шумов.



Итоговые затраты на конструкцию


Преобразователь напряжения:

BC557 3шт — 2,5$

TL494 1шт — 1$

IRF3205 4шт — 10$

Диоды КД213А 4шт — 4$

Конденсаторы полярные — 10$

Конденсаторы неполярные — 3$

Резисторы — 2$

Дросселя и трансформаторы — из старых блоков питания ПК

Реле — из стабилизатора напряжения


Усилитель ланзар:

Транзисторы

2SA1943 2шт — 6$

2SC5200 2шт — 6$

2SB649 2шт — 2$

2SD669 2шт — 2$

2N5401 2шт — 1$

2N5551 2шт — 1$

Резисторы 5ватт — 4 шт — 3$

Остальные резисторы — 4$

Конденсаторы неполярные — 3$

Конденсаторы полярные — 5$

Стабилитроны — 2шт — 1$


Остальные усилители:

TDA7388 2шт — 15$

TDA2005 2шт — 2,5$

Резисторы — 2$

Конденсаторы неполярные — 4$

Конденсаторы неполярные — 6$


Блок фильтров:

TL072 1шт -1$

TL084 1шт — 1$

Конденсаторы неполярные — 3$

Резисторы — 2$

Регуляторы 3шт — 4$


Блок индикаторов:

LM324 2шт — 2$

Светодиоды и все остальное — 2$


Блок стабилизаторов:

Транзисторы 2$

Стабилитроны 13 вольт 6шт — 1,5$

Стабилизаторы 7815 2шт — 1,5$

Стабилитроны 7915 1шт — 0,7$

Остальное — 2$


Защита АС:

Транзисторы — 2$

Реле — даром

все остальное 1$

Штекеры, гнезда иразъемы к счастью имелись в запасе


Ящик сабвуфера:

Саморезы 50 шт — 0,5$

Герметик 2 флакона — 2$


ДСП — даром

Клей ПВА – даром

Головка — 65$

Ковролин — 15$


Итоги


Вот собственно и все. Результатами доволен, очень доволен! Купить подобный усилитель не возможно, аналогичные по мощностью усилители стоят от 400$! Хотя китайские производители предлагают за значительно малые деньги, но качество и надежность…. В общем, усилитель получился на трижды ура! Все работает отлично, осталось только купить машину и насладится рукотворным усилком, а усилитель пока будет работать дома, от мощного блока питания на 12 вольт.


Автор проекта — АКА КАСЬЯН. E-mail Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.


СКАЧАТЬ ПОЛНЫЙ АРХИВ ПРОЕКТА С АВТОРСКИМИ СХЕМАМИ И ПЕЧАТНЫМИ ПЛАТАМИ МОЖНО ТУТ

  • < Назад
  • Вперёд >

vip-cxema.org

Полный усилитель для автомобильного сабвуфера – Поделки для авто

В очередные выходные просматривая фотографии сделанных мною автомобильных усилителей обратил внимание на то, что все они имеют довольно большие габаритные размеры, оно и понятно , если усилитель работает в классе АВ, то нужны большие теплоотводы, которые естественно увеличивают вес и размеры конструкции, но сами платы тоже не из маленьких, ведь автомобильный усилитель это не только усилитель , а совокупность повышающего преобразователя, фильтра низких частот и усилителя низкой частоты.

В общем был охвачен идеей создать компактный усилитель для среднего автомобильного сабвуфера и быстро сел за компьютер и разработал печатную плату, она получилась довольно компактной и продуманной, никакого лишнего пространства, все заполнено компонентами.

Несколько слов о конструкции.

Это законченный моноблок для автомобильного сабвуфера с фильтром низких частот, который обеспечивает срез порядка 100Гц, выполнен на сдвоенном операционном усилителе BA4558, ценители качественного звука может и будут критиковать за такое решение, мол микросхема не из самых лучших, но эту микру внедряю в самые разные проекты и превосходно работает не один год, к тому же микросхема популярная и найти не составит труда.

фильтр низких частот

Фильтр имеет на входе сумматор для суммирования входного сигнала с обеих каналов, лишь только потом сигнал обрабатывается ОУ, срезаются все частоты выше 100Гц, при желании частоту среза можно сделать ниже.

Усилитель мощности построен на привычной для таких целей микросхеме TDA7294, обеспечивает выходную мощность около 100 ватт (70 ватт номинальная), тут хочу обратить внимание зрителей на тот момент, что указанная мощность является реальной, синусоидальной мощностью, а не то, что пишут китайцы на дешевых усилителях, так, что усилитель на полную может раскачивать такие динамические головки как 75ГДН- именно они находят широкое применение в самодельных автомобильных (да и не только) сабвуферных системах.

Преобразователь напряжения.

Я неоднократно пояснял для чего он нужен, более-менее серьезные усилители нуждаются в двухполярном источнике питания, напряжение которого в разы выше, чем напряжение бортовой сети автомобиля, преобразователь просто повышает напряжение до нужного уровня, для питания микросхемы усилителя.

В этом варианте использована традиционная схематика преобразователя – пуш-пул. Это двухтактный DC-DC преобразователь напряжения, имеется трансформаторная развязка, как и в прочем любом автомобильном усилителе.

Микросхема генератора – TL494 настроена на частоту около 150кГц, это довольно много, с учетом того, что во многих источниках советуется настраивать генератор на частоту в 2-3 раза ниже указанной, но сердечник трансформатора у меня марки epcos N87, в случае наших сердечников не советую увеличивать частоту выше 60кГц.

Полевые транзисторы типа IRFZ44, холостой ход инвертора без выходной нагрузки не более 50мА , с подключенным усилителем и фильтром (без входного сигнала) 250мА – это реальные цифры зафиксированные приборами.

Данные намотки трансформатора будут зависеть исключительно от вашего сердечника, в моем случае кольцо имеет размеры 28х14х10, первичная обмотка 2х5 витков жгутом из 5 проводов по 0,7мм, вторичная – 11 витков, жгут состоит из проводов 0,35мм 6 жил.

Напряжение ХХ около 25-27 вольт, под нагрузкой до 50 ватт почти никакой просадки, при нагрузке 100-120 вольт просадка минимальна.

Не смотря на простоту схематических решений, этот комплекс имеет все, что должен иметь любой автомобильный усилитель.

Микросхемы были установлены на панельки DIP8 и DIP16 для быстрой замены, хотя с учетом того, что усилитель будет работать в автомобиле, а это значит вечные вибрации, то желательно их запаять на плату без использования указанных панелей. Выходные выпрямительные диоды поставил типа UF5408, хотя они на 3 Ампера, но справляются отлично.

Дросселя (входной и выходные) были выдраны из вторичных цепей компьютерного бп, намоточные данные особо не критичны, их можно вообще не ставить (многие производители автомобильных усилителей так и делают).

Плата в формате .lay скачать…

Автор; АКА КАСЬЯН

Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai

САМОДЕЛЬНЫЙ САБВУФЕР

   Покупка хорошего усилителя и самого сабвуфера для авто может потянуть на несколько сотен долларов. С другой стороны, если вы имеете хотя бы начальные познания в электронике, можно сделать всё это своими руками. И самый простой вариант автомобильного усилителя для сабвуфера — многократно проверенная схема на УМЗЧ TDA1562.

   Вот технические характеристики микросхемы TDA1562:
 Напряжение питания – 8..18в;
 Пиковое значение выходного тока – 10А;
 Ток в режиме покоя – 0,15А;
 Сопротивление нагрузки – 4 Ом;
 Выходная мощность, при коэффициенте гармоник
 -0,03% — 1 Вт
 -0,06% — 20 Вт
 -0,5% — 55 Вт
 -10% — 70 Вт
 Коэффициент усиления по напряжению – 26 дБ
 Диапазон воспроизводимых частот – 16…20000 Гц
 Входное сопротивление – 10 кОм
 Цена TDA1562 — примерно 6уе.

   Эта микросхема представляет собой УНЧ с вольтдобавкой, суть которой сводится к тому, что при воспроизведении звуковых сигналов, высокая выходная мощность требуется на короткий промежуток времени, а остальное время выходная мощность остается небольшой. Поэтому пока выходная мощность не превышает 18Вт, устройство функционирует как обычный УНЧ с питанием от источника 12В. При превышении выходной мощности 18Вт внутреннее напряжение питания кратковременно повышается при помощи преобразователя в состав которого входят конденсаторы вольтодобавки. Подобное решение позволяет получить на нагрузке большую пиковую мощность при стандартном питании бортовой сети авто — 12В.

   Замыканием контактов осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот. Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие значительные емкости. Микросхема TDA1562 довольно чувствительна к напряжению питания, поэтому не подавайте на неё больше 18В. Усилитель развивает выходную мощность 70Вт на нагрузке 4Ом при питании от однополярного источника напряжением 15В.

   Для монтажа микросхемы используйте толстые провода, так как имеет место потребление тока до 10 ампер. Это относится и к проводам идущим к динамику сабвуфера, ведь даже небольшое увеличение сопротивления линии приведёт к потерям мощности.

    Микросхему усилителя самодельного сабвуфера необходимо установить на теплоотвод площадью не менее 500 см2. В качестве радиатора можно использовать металлический корпус или шасси авто. Как вариант можно задействовать принудительный обдув микросхемы 12-ти вольтовым кулером от компьютерного БП.

   Корпус сабвуфера делаем из ДВП достаточной толщины — чтоб не было дребезга и призвуков. Снаружи обклеиваем его мягкой тканью для вибропоглощения. В качестве разъёмов используем стандартные тюльпаны и пружинящие педальки.

   Для индикации режимов сабвуфера служат два светодиода. Зелёный показывает подачу питающего напряжения 12В на схему, а красный сигнализирует о перегрузках и срабатывании защиты в TDA1562

   Питание 12В нужно прикрутить винтами — для улучшения контакта и уменьшения потерь. Испытания готового сабвуфера показали, что звук не хуже фирменных сабов среднего ценового диапазона, и вполне возможно собрать своими руками хорошую бас — систему в авто всего за 35уе и два вечера. Материал прислал — in_sane

   Форум по сабвуферам

   Обсудить статью САМОДЕЛЬНЫЙ САБВУФЕР

radioskot.ru

Усилитель для сабвуфера в авто, полная версия

В свои законные выходные я занимался просмотром фотографий и схем, ранее лично сделанных автомобильных звукоусилителей и усилителей для сабвуферов.

В итоге обратил свой взор на следующий момент, что все они располагают весьма значительными габаритами, но это не новость, если усилитель функционирует в АВ классе, то необходимы теплоотводы значительных размеров, которые способствуют увеличению конструктивов изделия, плюс ко всему платы маленькими тоже не назвать, так как авто усилитель представляет собой не только преобразователь или фильтр частот.

Задался вопросом как сделать так, что необходимо сконструировать усилитель для обычного авто сабвуфера максимально компактных размеров и тут же сел за свой компьютер и выдал в качестве чертежа плату, к слову она имеет весьма компактные размеры при неплохо проработанной конструкции. Отсутствует лишнее пространство, повсюду расположены необходимые компоненты.
Теперь подробнее о конструктиве.

Конечный вид моноблока для сабвуфера помещенного в авто и снабженного низкочастотным фильтром обеспечивающим 100Гц звука. Выполнен на сдвоенном усилителе маркировки BA4558, любители исключительно качественного звука будут и должны критиковать за такой принцип изготовления устройства, мол, микросхема весьма не совершенна, но данный тип микросхемы мной внедрен и в другие проекты и уверяю вас все в порядке.

Низкочастотный фильтрФильтр располагает на точке входа сумматор, для сложения сигнала поступающих одновременно с 2-х каналов, после этого сигнал обрабатывают ОУ, удаляют превышающие 100 Гц частоты.

Полный усилитель

Устройство выполнено на стандартной для этого типа микросхеме TDA7294, способствующей обеспечению мощности на выходе примерно 100 ватт (при номинале равном 70 ватт), тут обращаю ваше внимание на следующий аспект, что прописанная мощность вполне реальна и сопоставима с синусоидальной мощностью. Исходя из этого усилитель на полную способен раскачать такие головки с индексом 75ГДН. Так, как именно они широко распространены в самодельных авто звуковых системах (сабвуферах).
Преобразователь напряжения.

Я в прежних статьях не единожды пояснял почему преобразователь необходим, значительные усиливающие звук устройства не могут обойтись без двухполярного источника подачи тока, напряжение которого превышает в разы напряжение сети авто заявленной производителем. По сути, преобразователь увеличивает напряжение до необходимого предела.

В моем варианте я применил типичную для таких устройств схему преобразователя типа пуш-пул. Это DC-DC работающий по двухтактному принципу преобразования, имеется развязка трансформатора, как и в прочем во всех авто усилителях.

Микросхема генерирующая ток с индексом TL494 выдает примерно 150кГц, это много, даже с учетом стандартных принципов настроек генераторов на частоту ниже заявленной в 3 раза. Плюс ко всему я взял сердечник марки epcos N87, производитель которого настоятельно не рекомендует превышать отметку в 60кГц.
Транзисторы IRFZ44, располагают при холостом режиме функционирования не более 50мА, с подсоединенным усилителем (без сигнала) 250мА — это вполне нормальные показатели, демонстрированные измерительными приборами. Намотки трансформатора зависят, прежде всего, от выбранного вами сердечника, в нашем случае кольцо имеет размерные характеристики 28х14х10, первоначальная обмотка 2х5 витков из 5 0,7мм проводов, вторичная — 11 витков, 6-ти жильный жгут по 0,35мм каждый провод. Напряжение порядка 25-27 вольт, при нагрузке равной порядка 50 ватт просадки практически никакой, при 100-120 вольт наблюдается просадка по минимума.

Не смотря на банальность схематических изысканий, данный принцип построения воплощается в той или иной мере любой авто усилитель.
Микросхемы смонтированы на панели DIP8 и DIP16 это способствует мгновенной смене, учитывая, что усилитель будет вмонтирован в авто, а это означает постоянные вибрации, то советуем предварительно их запаять без использования выше представленных панелей.

В качестве выпрямителей в схему внедрены диоды UF5408 имеющие силу тока равную 3 Ампера, но работают надежно. Дросселя в устройстве из вторичных цепей блока питания ПК.

Архив к статье: скачать…

Автор; Ака Касьян
