Подборка усилителей мощности для домашнего DIY сабвуфера / Подборки товаров с Aliexpress и не только / iXBT Live
Сегодняшний пост посвящен усилителям мощности для самодельного домашнего сабвуфера. В качественном сабвуфере усилитель играет не последнюю роль, он позволяет полностью раскрыть потенциал низкочастотного динамика, обеспечить высокий коэффициент демпфирования и провести необходимые регулировки громкости и частоты среза.
В DIY проекте сабвуфера можно использовать усилитель в виде отдельного блока (корпуса), в котором будет плата одноканального усилителя и блок питания. Такой блок будет соединятся с корпусом сабвуфера проводами. Либо врезать панель с усилителем и регулировками в корпус сабвуфера и получить более эстетичное исполнение, как в заводском изделии.
Рассмотрим несколько популярных вариантов одноканальных усилителей сабвуфера в разных исполнениях на площадке AliExpress.
Плата на TPA3116D2
Узнать цену

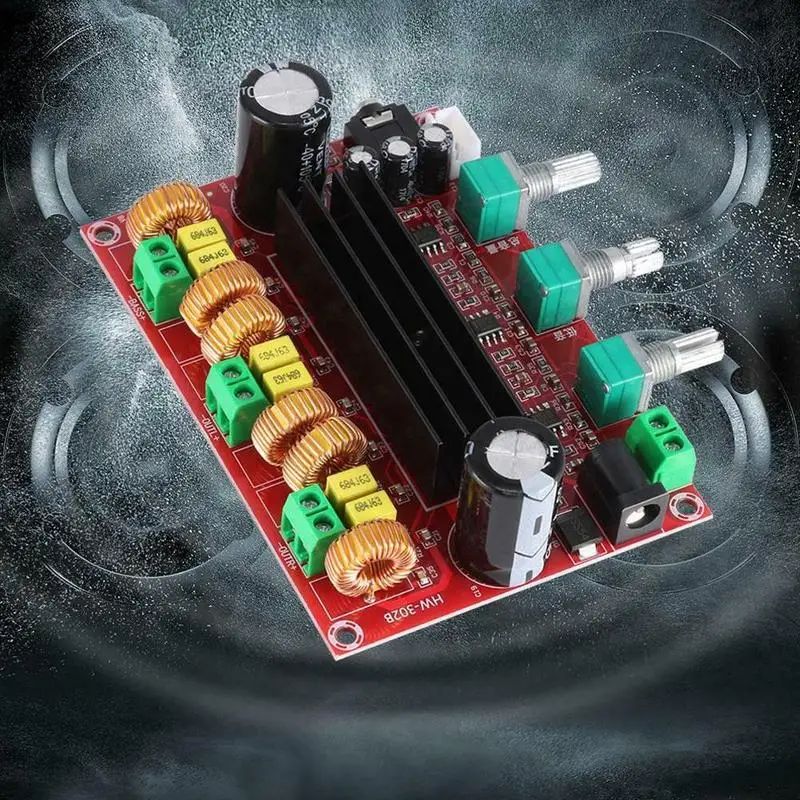

Открывает подборку простой и бюджетный вариант платы усилителя для сабвуфера на TPA3116 D2.
За обработку сигнала отвечает пара ОУ TL072C. Блок питания для нее необходим от 12 до 24 В 5 А. Максимальная мощность около 100 Вт.
Такой вариант подходит для компактной, настольной системы 2.1. Размер НЧ динамика для проекта в районе 4-5″ сопротивление 4-8 Ом.
Размеры платы 83х55 мм, есть регулировка громкости и частоты среза (20-180 Гц). Вход на разъеме 3,5 мм или jst.
Плата на TPA3255
Узнать цену
Далее, вариант платы на TPA3255 от GHXAMP. TPA3255 вариант усилителя класса D более современный и мощный, чем 3116. Плата оснащена пассивным охлаждением чипа с алюминиевым радиатором.
Максимальная мощность на нагрузку 4 Ом в режиме BTL 260 Вт (КНИ <1%). Это уже вкупе с мощным БП способно «раскачать» динамик 6-8″. Питание требуется 30-48 В DC.
Плата размером 150х74 мм. Частота среза фиксированная — 95 Гц (может работать и на всю полосу частот).
Дискретный усилитель AIYIMA
Узнать цену
Вариант дискретного моно усилителя с радиатором от AIYIMA.
Комплект состоит из дух плат: непосредственно усилителя с алюминиевым радиатором и платы управления с регулировкой и входом на паре RCA. Регулируется уровень и частота среза.
Размеры усилителя: 157х107х42 мм, платы управления — 112х55 мм.
В усилителе используются две пары выходных транзисторов Sanken. Максимальная мощность 250 Вт. Для питания нужен сетевой трансформатор со вторичной обмоткой со средней точкой напряжением 24-32 В. Такие трансформаторы применялись, например, в мощных музыкальных центрах.
Плата на IRS2092+IRFB4227
Узнать цену Предварительный усилитель
Нельзя обойти вниманием очень мощные моно платы усилителя на связке IRS2092+мосфет IRFB4227. Для проектов с крупными НЧ динамиками 10″+ и низкой чувствительностью и оформлением закрытый ящик.
Плата размерами 175х96х55 мм выдает максимально целых 600 Вт на 8 Ом (900 Вт на 4 Ом). Но нужен мощный блок питания, а именно трансформатор с вторичными обмотками 65-80 В со средней точкой и дополнительно 12-15 В.
Регулировок нет, нужно использовать специальный предусилитель.
Панель для трифоника HIFIDIY
Узнать цену Вариант с ЦАП
Переходим к панельным вариантам, встраиваемым в корпус. Недорогой вариант от HIFIDIY для системы 2.1 с мощностью до 50х2+100 Вт. Требуется внешний блок питания (отсюда и не высокая цена), параметры блока 12-24 В DC.
Усилитель со входами и регулировками смонтирован на алюминиевой пластине толщиной 2,5 мм. Размеры панели 115.7х125.7 мм.
В лоте есть выбор из нескольких вариантов: на TPA3118 (2х30+60 Вт), на TPA3116 (2х50+100 Вт) и оба варианта с Bluetooth или без. Второй ссылкой такая же панель но с ЦАПом на борту, можно подключать оптику и коаксиал. На основе этого варианта можно строить компьютерную акустическую настольную систему 2.1.

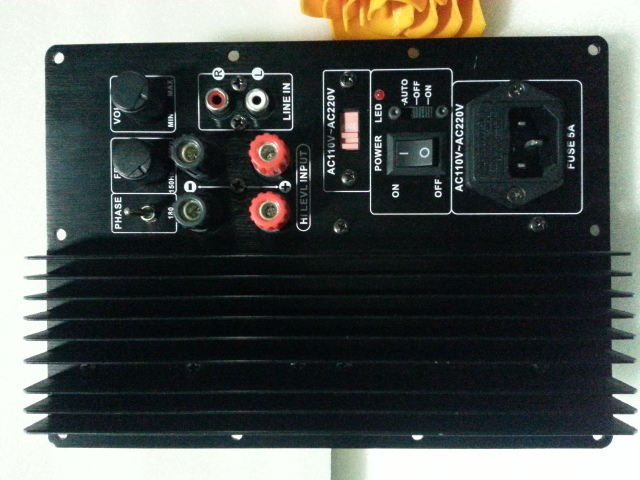

ZHANZHI
Узнать цену
Далее, еще один панельный вариант, но с интегрированным импульсным блоком питания и наружным радиатором. В лоте можно выбрать необходимую мощность: 150 или 200 Вт.
Сердцем панели является чип усилителя TDA8950 или TDA8954 (200 Вт версия).

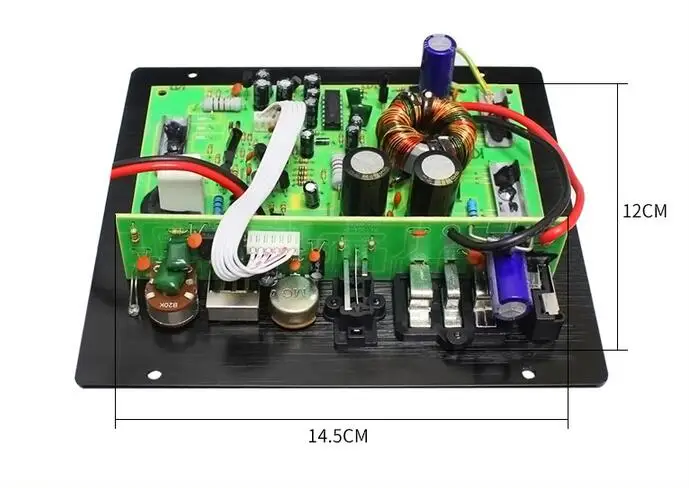

Размеры панели 200х145 мм. Все нужные размеры есть в описании лота. Есть полный набор входов: линейный и высокоуровневый. Из настроек имеется реверс фазы на 180 градусов и регулировка частоты среза (50-150 Гц).
ZHANZHI с балансным входом
Узнать цену
Завершает подборку продвинутый вариант панельного усилителя для самодельного сабвуфера от ZHANZHI. Заявленная мощность 350 Вт на 4 Ом, используются мощные транзисторы. Есть регулировка среза и плавная регулировка фазы (это полезно для настройки сабвуфера в помещении). Помимо линейного входа сигнала, есть балансный на разъемах XLR.
Импульсный сетевой блок питания интегрирован на панель, в лоте можно выбрать необходимую сетевую вилку.
Размеры панели 255х205 мм, вырез в корпусе нужен 225х175 мм.
Надеюсь, подборка усилителей для самодельного сабвуфера в аудиосистему 2.1 была полезна, и вы выберете вариант на свой вкус и бюджет.
Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress.
