Датчик уровня топлива

Skip to content

Датчик уровня топлива

Датчик уровня топлива DUT-E предназначен для точного измерения объема топлива в баках автомобилей и стационарных агрегатов.
DUT-E  позволяет определить текущий объем и изменение объема (заправка или слив) топлива в баке.

Датчик уровня DUT-E используется в составе систем GPS/ГЛОНАСС мониторинга транспорта, системах контроля расхода топлива либо как замена штатного датчика уровня топлива.
В составе системы мониторинга транспорта DUT-E позволяет получать достоверную информацию о текущем количестве топлива в баке машины и выявлять факты воровства топлива из бака.

Решаемые задачи

 Контроль заправок и сливов топлива из бака

Предотвращение хищения топлива из бака

Контроль расхода топлива по баку

Преимущества DUT-E

Изменение длины трубок

Измерительные трубки DUT-E можно обрезать на 90% либо нарастить до 6000 мм. Изменения производятся прямо перед монтажом на бак, что экономит время установщика и снижает стоимость доставки датчиков длиной более 1000 мм.

Работа по технологии S6

Возможность работы DUT-E по технологии S6 актуальна как для применения в базовых системах мониторинга (например, для суммирования данных из двух и более баков), так и для мониторинга сложных технологических объектов, где требуется следить сразу за несколькими десятками параметров.

Технология S6 используется для построения телематической системы, объединяющей в единую сеть:

  • до 16 шт. DUT-E CAN либо DUT-E 2Bio
  • до 16 шт. DFM, DFM D либо DFM Marine
  • GNOM DP или DDE.

Установка DUT-E

Датчик уровня топлива DUT-E имеет стандартный фланец на 5 болтов и может устанавливаться как в отверстие штатного топливного датчика, так и в специальное отверстие в баке. Все необходимое для установки и пломбирования DUT-E входит в состав монтажного комплекта MK DUT-E.

После установки DUT-E в бак обязательно проведение процедуры тарировки бака. Ее результатом является тарировочная таблица, в которой отражается  соответствие объема топлива в баке выходному сигналу DUT-E. Тарировочная таблица используется в системе мониторинга транспорта для определения текущего объема топлива в баке.

Перед началом монтажа DUT-E, пожалуйста, ознакомьтесь с руководством по установке.

Рекомендуется устанавливать DUT-E в геометрический центр бака.

  • Технические характеристики
  • Документы
  • Видео
  • Сертификаты

Технические характеристики

Принцип действия емкостной
Относительная погрешность измерения уровня не более 1%
Чувствительность измерительной части шаг 0,1 мм
Обрезка измерительной части
   на 90% от изначальной длины
Наращивание длины измерительной части до 6000 мм
 Выходной сигнал
  • цифровой CAN j1939/S6;
  • цифровой RS 232 (протокол DUT-E COM — расширенный LLS)
  • цифровой RS 485 (протокол DUT-E COM — расширенный LLS)
  • аналогово-частотный, 1-9 В / 500-1500 Гц.
 Напряжение питания  10 — 45 В
 Защита от перегрузок по напряжению  до 100 В
Температурный диапазон обеспечения работоспособности от -40 до +85  оC

Документы

Видео

Сертификаты

Технические характеристики

Принцип действия емкостной
Относительная погрешность измерения уровня не более 1%
Чувствительность измерительной части шаг 0,1 мм
Обрезка измерительной части на 90% от изначальной длины
Наращивание длины измерительной части до 6000 мм
Выходной сигнал
  • цифровой CAN j1939/S6
  • цифровой RS 232 (протокол DUT-E COM — расширенный LLS)
  • цифровой RS 485 (протокол DUT-E COM — расширенный LLS)
  • аналогово-частотный, 1-9 В / 500-1500 Гц.
    		•
    Напряжение питания 10 — 45 В
    Защита от перегрузок по напряжению до 100 В
    Температурный диапазон обеспечения работоспособности от -40 до +85оC

    Документы

    Сертификаты

    Другие датчики для контроля уровня топлива

    Дифференциальный датчик уровня топлива

    Датчик уровня топлива с GSM и GPS

    Беспроводной датчик уровня топлива c BLE

    Датчик уровня топлива

    Датчик уровня топлива в составе топливной системы служит для определения уровня топлива в топливном баке автомобиля. Датчик устанавливается непосредственно в топливном баке. Датчик уровня топлива используется совместно с указателем уровня топлива, который в свою очередь располагается на приборной панели.

    Устройство датчика уровня топлива различных типов

    На современных автомобилях в качестве датчика уровня топлива используется потенциометрический датчик перемещения.

    Преимуществами потенциометрического датчика являются простота конструкции, надежность измерений, низкая стоимость. К недостаткам можно отнести наличие подвижных контактов, подверженных со временем износу и окислению.

    В топливной системе автомобиля применяются потенциометрические датчики двух типов – рычажные и трубчатые. Чувствительным элементом обоих типов датчиков является поплавок, который всегда находится на поверхности топлива. Поплавок изготавливается из пенопласта, полой пластмассы или тонкого металла.

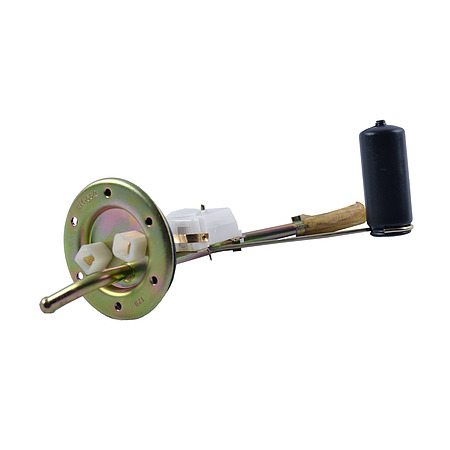

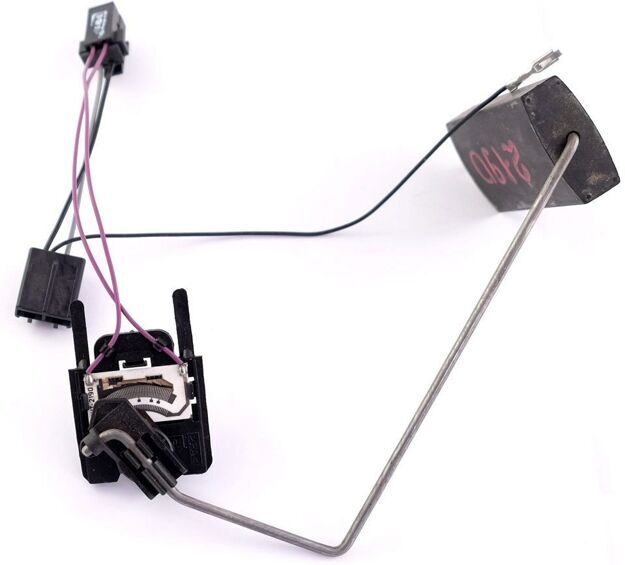

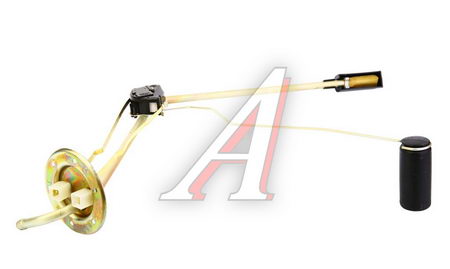

    В датчике уровня топлива рычажного типа поплавок соединен металлическим рычагом с подвижным контактом потенциометра. Сам потенциометр представляет собой электрическое устройство, работа которого заключается в создании сопротивления току. Потенциометр выполнен в виде сектора, на который нанесены полосы резистивного материала. В качестве основы потенциометра могут использоваться долговечные толстопленочные резисторы.

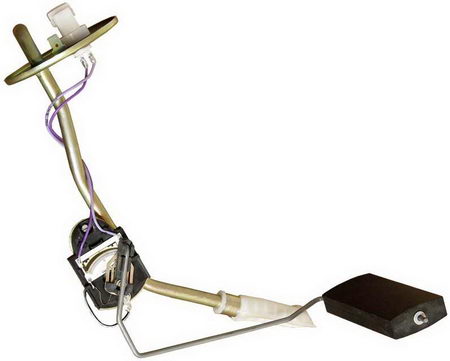

    Датчик уровня топлива рычажного типа используется в составе блока подачи топлива (кроме датчика блок включает топливный насос с топливозаборником) или отдельно.

    В силу своей конструкции датчик уровня топлива рычажного типа универсален, т.е. может использоваться на всех топливных баках без ограничений.

    Датчик уровня топлива трубчатого типа включает трубку, в которой по направляющей перемещается поплавок. Параллельно направляющей расположены провода сопротивлений. На них замыкаются контактные кольца на поплавке. Основным преимуществом датчика трубчатого типа является устойчивость к колебаниям уровня топлива при изменении положения автомобиля в движении (поворот, подъем, спуск и т.д.). Датчик имеет ограничения в использовании, обусловленные геометрическими параметрами топливного бака.

    Использование в двигателях внутреннего сгорания новых видов топлива (этанол, метанол, биодизель) исключает применение контактных датчиков для измерения уровня топлива. Причина — ускоренный износ контактных поверхностей датчика в агрессивной среде. Для подобных условий работы предлагаются бесконтактные датчики уровня топлива, например, неактивный магнитный датчик положения (magnetic passive positioning sensor, MAPPS).

    Чувствительный элемент датчика MAPPS герметично закрыт и не вступает в контакт с топливом. Измерения производятся с помощью традиционного поплавка, соединенного рычагом с постоянным магнитом. Магнит перемещается по сектору. На секторе лучами закреплено множество металлических пластин различной длины. Магнитное поле формирует в каждой отдельной пластине электрический сигнал определенной величины. Сигнал снимается с датчика и соответствует определенному уровню топлива.

    Работа датчика уровня топлива

    Работа датчика уровня топлива построена по принципу — каждому значению уровня топлива в баке соответствует определенный сигнал датчика. На этом можно было бы закончить, но современные топливные баки имеют сложную форму (адаптированы к пространству кузова автомобиля), а зависимость уровня топлива от его остатка в баке носит нелинейный характер.

    Помимо этого, конструкция датчика уровня топлива такова, что топливо должно опуститься ниже определенного уровня, прежде чем поплавок начнет опускаться. Указатель уровня топлива некоторое время показывает полный бак, и только потом начинает опускаться. В итоге все датчики уровня топлива выдают некоторую погрешность в измерении искомой величины.

    В зависимости от вида выходного сигнала различают датчики с аналоговым и цифровым сигналом. Аналоговый выходной сигнал представляет собой изменение напряжения на потенциометре. Аналоговые датчики имеют высокую погрешность измерений, поэтому в настоящее время почти не используются.

    В цифровом датчике микропроцессор преобразует аналоговый сигнал в «цифру», а также производит корректировку и выравнивание погрешности измерений, вызванной колебанием уровня топлива и геометрией топливного бака. Цифровые датчики уровня топлива обеспечивают достаточно высокую точность измерений. Погрешность в цифровом датчике присутствует только на этапе физических измерений уровня топлива.
