Устройство и принцип работы турбины

Турбина (турбокомпрессор) стала определяющим агрегатом в деле увеличения мощности моторов.

Что такое турбина и для чего она нужна?

Турбина — устройство в автомобиле, которое направлено на увеличение давления во впускном коллекторе автомобиля для того, чтобы обеспечить большее поступление воздуха, а значит и кислорода, в камеру сгорания.
Главное назначение турбины –  с ее помощью можно значительно увеличить мощность автомобиля. При увеличении давления во впускном коллекторе на 1 атмосферу в камеру сгорания попадет в два раза больше кислорода, а значит от небольшого турбового двигателя можно ожидать мощности как от атмосферника с объемом в два раза больше — грубая теоретическая арифметика не лишенная смысла…

Принцип работы турбокомпрессора

Принцип работы турбины несложен: горячие выхлопные газы через выпускной коллектор поступают в горячую часть турбины, проходят через крыльчатку горячей части приводя ее и вал на который она крепится в движение.

На этом же вале закреплена крыльчатка самого компрессора в холодной части турбины, эта крыльчатка при вращении создает давление во впускном тракте и впускном коллекторе, что обеспечивает большее поступление воздуха в камеру сгорания.

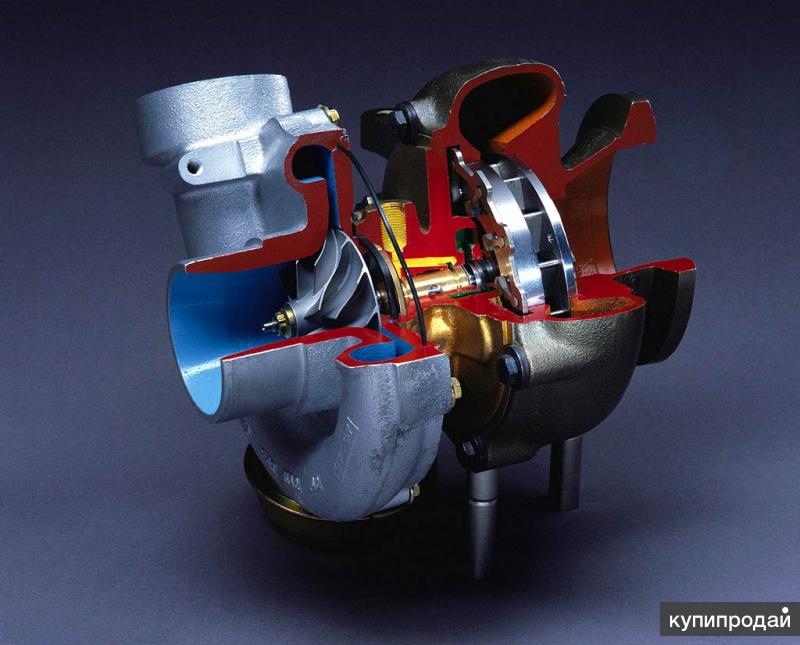

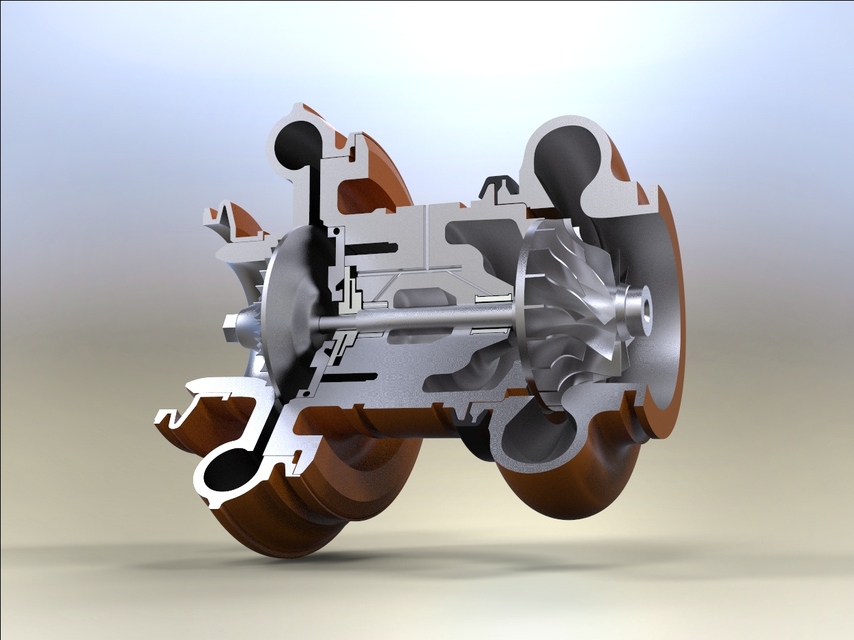

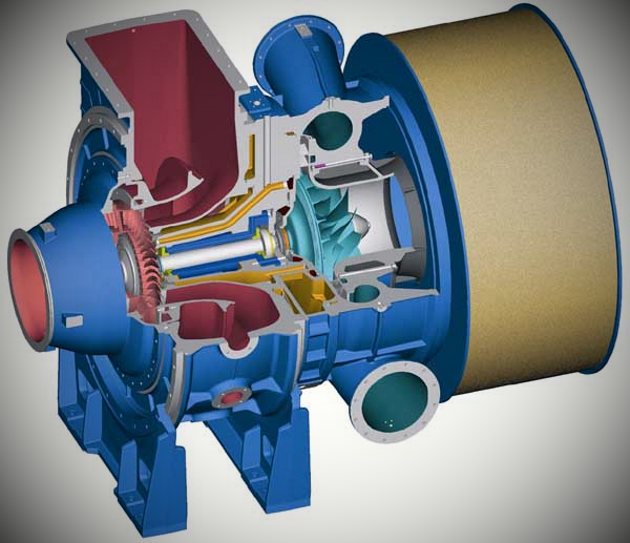

Устройство турбины



Турбина состоит из двух улиток — улитки компрессора, через которую всасывается воздух и нагнетается во впускной коллектор, и улитки горячей части, через которую проходят выхлопные газы вращая колесо турбины и выходят в выхлопной тракт. Из крыльчатки компрессора и крыльчатки горячей части. Из шарикоподшипникового картриджа. Из корпуса, который соединяет обе улитки, держит подшипники, так же в корпусе находится охлаждающий контур.

В процессе работы турбина подвергается очень большим термодинамическим нагрузкам. В горячую часть турбины попадают выхлопные газы очень большой температуры 800-9000 °С, поэтому корпус турбины изготавливают из чугуна особого состава и особого способа отливки.

Частота вращения вала турбины достигает 200 000 об/мин и более, поэтому изготовление деталей требует большой точности, подгонки и балансировки. Помимо этого в турбине высокие требования к используемым смазочным материалам. В некоторых турбинах система смазки служит так е системой охлаждения подшипниковой части турбины.

Система охлаждения турбин

Система охлаждения турбин двигателя служит для улучшения теплоотдачи частей и механизмов турбокомпрессора.
Существует два  самых распространенных способа охлаждения деталей турбокомпрессора — охлаждение маслом, которое используется для смазки подшипников и комплексное охлаждение маслом и антифризом из общей системы охлаждения автомобилем.

Оба способа имеют ряд преимуществ и недостатков.
Охлаждение маслом.
Преимущества:

• Более простая конструкция
• Меньшая стоимость изготовления самой турбины

Недостатки:

• Меньшая эффективность охлаждения по сравнению с комплексной системой
• Более требовательна к качеству масла и к его более частой смене
• Более требовательна к контролю за температурным режимом масла

Изначально, большинство серийных двигателей с турбонаддувом оснащались тубинами с масляным охлаждением. При прохождении через шарикоподшипниковую часть масло сильно нагревалось. Тогда, когда температура выходила за пределы нормального рабочего температурного диапазона, масло начинало закипать, коксоваться забивая каналы и ограничивая доступ смазки и охлаждения к подшипникам. Это приводило к быстрому износу, заклиниванию  и дорогостоящему ремонту. Причин у неполадки могло быть несколько — некачественной масло или не рекомендованное для данного типа двигателей, превышение рекомендованы сроков замены масла, неисправности в системе смазки двигателя и пр.

Комплексное охлаждение маслом и антифризом
Преимущества:

• Большая эффективность охлаждения

Недостатки:

• Более сложная конструкция самого турбокомпрессора, как следствие большая стоимость

При охлаждении турбины маслом и антифризом повышается эффективность и такие проблемы, как закипание и коксование масла, практически не встречаются. Но данная систем охлаждения имеет более сложную конструкцию т. к. имеет раздельные масляный контур и контур охлаждающей жидкости. Масло как и прежде служит для смазки подшипников и для охлаждения, а антифриз, который используется из общей системы охлаждения двигателя, не дает перегреться и закипеть маслу. Как следствие увеличивается стоимость самой конструкции.

При работе турбины воздух под действием компрессора сжимается и, как следствие, очень сильно греется, что приводит к нежелательным последствиям т.к. чем выше температура воздуха, тем меньшее количество кислорода в нем содержится — тем меньше эффективность наддува. С этим явлением призван бороться интеркулер — промежуточный охладитель воздуха.

Нагрев воздуха не единственная проблема, с которой пытаются справиться конструкторы при проектировании турбодвигателя. Насущной проблемой является инерционность турбины (лаг турбины, турбояма) — задержка в реакции мотора на открытие дроссельной заслонки. Турбина  выходит на пик своих возможностей при определенных оборотах двигателя, отсюда и появилось мнение, что турбина включается при определенных оборотах. Турбина в большинстве случаев, работает всегда, а значение оборотов при которых ее эффективность максимальная у каждого двигателя и у каждой турбины разные. В погоне за решением этой проблемы появились системы их двух турбин (

твин-турбо, twin-turbo, би-турбо, biturbo), твин-скрол (twin-scroll) турбины, турбины с изменяемой геометрией сопла и изменяемым углом наклона крыльчатки (VGT),  изменяются материалы частей чтобы повысить прочность и увеличить вес (керамические лопатки крыльчатки) и пр.

Twin-turbo (твин-турбо) — система при которой используются две одинаковые турбины. Задача данной системы повысить объем или давление поступающего воздуха. Используется когда необходима максимальная мощность на высоких оборотах, например в драг-рейсинге. Такая система реализована на легендарном японском автомобиле Nissan Skyline Gt-R с двигателем rb26-dett.

Такая же система, но с маленькими одинаковыми турбинами позволяет добиться прироста мощности при небольших оборотах и держать наддув постоянным до красной зоны.

Biturbo (би-турбо) — систем а с двумя разными турбинами, которые соединены последовательно. Система устроена таким образом, что при низких оборотах работает маленькая турбина, обеспечивая хороший отклик на малых оборотах, при определенных условиях «включается» большая турбина и обеспечивает наддув при высоких оборотах. Это позволяет автомобилю уменьшить лаг двигателя и получить хороший прирост производительности во всем диапазоне работы двигателя.

Такая систем турбонаддува используется в автомобилях BMW biturbo.

Турбина с изменяемой геометрией (VGT) — система при которой лопатки крыльчатки в горячей части могут изменять угол наклона к потоку выхлопных газов.

При малых оборотах двигателя пропускное сечение прохода выхлопных газов становится более узкое и  «выхлоп» проходит с большей скоростью и большей отдачей энергии. Когда обороты двигателя увеличиваются проходное сечение становится шире и и уменьшается сопротивление движению выхлопных газов, но при этом достаточно энергии для создания необходимого давления компрессором.

Чаще систему VGT используют на дизельных двигателях т.к. там меньше тепловые нагрузки, меньшая скорость вращения ротора турбины.

Twin-scroll ( двойная улитка) — система состоит из двойного контура движения выхлопных газов энергия которых вращает один ротор с крыльчаткой и компрессором. При этом существует два типа реализации когда выхлопные газы идут по обоим контурам сразу, при этом система работает как twin-turbo в одном корпусе — выхлопные газы делятся на два потока каждый из которых идут в свой контур горячей части раскручивая ротор турбины. Второй тип реализации работает на подобии системы biturbo

— горячая часть имеет два контура с разной геометрией, при низких оборотах выхлопные газы направляются по меньшему контуру, который увеличивает скорость и энергию прохождения за счет небольшого диаметра, при повышении оборотов двигателя выхлопные газы двигаются по контуру диаметр которого больше — тем самым сохраняется рабочее давление в системе впуска и не создается запора на пути выхлопных газов. Это все регулируется клапанами, которые переключают поток из одного контура в другой.

Турбина — Что такое Турбина?

Турбина — ротационный двигатель с непрерывным рабочим процессом и вращательным движением рабочего органа

Турбина — ротационный двигатель с непрерывным рабочим процессом и вращательным движением рабочего органа (ротора), преобразующий кинетическую энергию и/или внутреннюю энергию рабочего тела (пара, газа, воды) в механическую работу.

Струя рабочего тела воздействует на лопатки, закреплённые по окружности ротора, и приводит их в движение.
Применяется в качестве привода электрического генератора на тепловых, атомных и гидро электростанциях, как составная часть приводов на морском, наземном и воздушном транспорте, а также гидродинамической передачи, гидронасосах.

Состав турбины

Турбина состоит из 2-х основных частей.
Ротор с лопатками — подвижная часть турбины.
Статор с выравнивающим аппаратом — неподвижная часть.

Виды турбин

По направлению движения потока рабочего тела различают аксиальные паровые турбины, у которых поток рабочего тела движется вдоль оси турбины, и радиальные, направление потока рабочего тела в которых перпендикулярно оси вала турбины.

Центробежные турбины (турбокомпрессоры) также выделяют как отдельный тип турбин.

По числу контуров турбины подразделяют на 1-контурные, 2-контурные и 3-контурные.
Очень редко турбины могут иметь 4 или 5 контуров.

Многоконтурная турбина позволяет использовать большие тепловые перепады энтальпии, разместив большое число ступеней разного давления.

По числу валов различают 1-вальные, 2-вальные, реже 3-вальные, связанных общностью теплового процесса или общей зубчатой передачей (редуктором).

Расположение валов может быть как коаксиальным так и параллельным с независимым расположением осей валов.
В местах прохода вала сквозь стенки корпуса установлены концевые уплотнения для предупреждения утечек рабочего тела наружу и засасывания воздуха в корпус.
На переднем конце вала устанавливается предельный регулятор (регулятор безопасности), автоматически останавливающий (замедляющий) турбину при увеличении частоты вращения на 10-12 % сверх номинальной.

По типу рабочего тела турбины делятся на Газовые турбины, Паровые турбины и Гидротурбины.

Устройство турбины

Для того чтобы увидеть внутреннее устройство турбины, при ее изображении «вырезана» передняя верхняя четверть. Точно также показана лишь задняя часть кожуха 2. Турбина состоит из трех цилиндров (ЦВД, ЦСД и ЦНД), нижние половины корпусов которых обозначены соответственно 39, 24 и18. Каждый из цилиндров состоит из статора, главным элементом которого являются неподвижный корпус, и вращающегося ротора. Отдельные роторы цилиндров (ротор ЦВД 47, ротор ЦСД 5 и ротор ЦНД 11) жестко соединяются муфтами 31 и 21. К полумуфте 12 присоединяется полумуфта ротора электрогенератора (не показан), а к нему — ротор возбудителя. Цепочка из собранных отдельных роторов цилиндров, генератора и возбудителя называется валопроводом. Его длина при большом числе цилиндров (а самое большое их число в современных турбинах — 5) может достигать 80 м.

Валопровод вращается во вкладышах 42, 29, 23, 20 и т.д. опорных подшипников скольжения на тонкой масляной пленке и не касается металлической части вкладышей подшипников. Как правило, каждый из роторов размещают на двух опорных подшипниках. Иногда между роторами ЦВД и ЦСД устанавливают только один общий для них опорный подшипник (см. позицию 29 на рис. 6.1). Расширяющийся в турбине пар заставляет вращаться каждый из роторов, возникающие на них мощности складываются и достигают на полумуфте 12 максимального значения.

К каждому из роторов приложено осевое усилие. Они суммируются, и их результирующая осевая сила передается с гребня 30 на упорные сегменты, установленные в корпусе упорного подшипника.

Каждый из роторов помещают в корпус цилиндра (см., например, поз. 24). При больших давлениях (а в современных турбинах оно может дос­тигать 30 МПа  300 ат) корпус цилиндра (обычно ЦВД) выполняют двухстенным (из внутреннего 35 и внешнего 46 корпусов). Это уменьшает разность давлений на каждый из корпусов, позволяет сделать его стенки более тонкими, облегчает затяжку фланцевых соединений и позволяет турбине при необходимости быстро изменять свою мощность.

Все корпуса в обязательном порядке имеют горизонтальные разъемы 13, необходимые для установки роторов внутри цилиндров при монтаже, а также для легкого доступа внутрь цилиндров при ревизиях и ремонтах. При монтаже турбины все плоскости разъемов нижних половин корпусов устанавливают специальным образом (для простоты можно считать, что все плоскости разъема совмещают в одной горизонтальной плоскости). При последующем монтаже ось валопровода помещают в эту плоскость разъема, что обеспечивает центровку — ось валопровода будет точно совпадать с осью кольцевых расточек корпусов. Этим будут исключены задевания ротора о статор, которые могут привести к тяжелой аварии.

Пар внутри турбины имеет высокую температуру, а ротор вращается во вкладышах на масляной пленке, температура масла которой как по соображениям пожаробезопасности, так и необходимости иметь определенные смазочные свойства, не должна превышать 100 °С (а температура подаваемого и отводимого масла должна быть еще ниже). Поэтому вкладыши подшипников выносят из корпусов цилиндров и размещают их в специальных строениях — опорах (см. поз. 45, 28, 7 на рис. 6.1). Таким образом, вращающиеся концы каждого из роторов соответствующего цилиндра необходимо вывести из невращающегося статора, причем так, чтобы с одной стороны исключить какие-либо (даже малейшие) задевания ротора о статор, а с другой — не допустить значительную утечку пара из цилиндра в зазор между ротором и статором, так как это снижает мощность и экономичность турбины. Поэтому каждый из цилиндров снабжают концевыми уплотнениями (см. поз. 40, 32, 19) специальной конструкции.

Турбина устанавливается в главном корпусе ТЭС на верхней фундаментной плите 36 (см. рис. 2.6). В плите выполняются прямоугольные окна по числу цилиндров, в которых размещаются нижние части корпусов цилиндров, а также осуществляется вывод трубопроводов, питающих регенеративные подогреватели, паропроводы свежего и вторично перегретого пара, переходный патрубок к конденсатору.

После изготовления турбина проходит контрольную сборку и опробование на заводе-изготовителе. После этого ее разбирают на более-менее крупные блоки, доводят до хорошего товарного вида, консервируют, упаковывают в деревянные ящики и отправляют для монтажа на ТЭС.

Монтаж турбины

Монтаж турбины осуществляют в следующем порядке. Сначала устанавливают нижнюю половину ЦНД 18 опорным поясом 15, расположенным по периметру обоих выходных патрубков ЦНД. ЦНД имеет собственные вваренные в них опоры ротора. Затем на перемычке между окнами под ЦВД и ЦСД и слева от окна под ЦВД размещают нижние половины корпусов опор соответственно 28 и 41. После этого на опоры подвешивают нижние половины корпусов наружных цилиндров 39 и 24, в них помещают статорные элементы и осуществляют центровку всех цилиндров турбины.

В опоры ротора вставляются нижние половины опорных вкладышей 42, 29, 23, 20 и 16, и на них опускают отдельные роторы. Их строго прицентровывают друг к другу и соединяют с помощью муфт 31 и 21.

Затем в верхние половины корпусов помещают необходимые внутренние статорные элементы и турбину закрывают. Для этого в отверстия на горизонтальные разъемы корпусов ввинчивают шпильки и опускают верхние половины (крышки — см., например, поз. 46 на рис. 6.1), после чего с помощью шпилек и специальных приспособлений верхние и нижние половины корпусов плотно стягиваются по фланцевым разъемам.

Аналогичным образом закрываются опоры роторов. После изоляции турбины, ограждения кожухом и многочисленных проверок ее доводят для состояния, пригодного к несению нагрузки.

При работе турбины пар из котла (см. рис. 2.2) по одному или нескольким паропроводам (это зависит от мощности турбины) поступает сначала к главной паровой задвижке, затем к стопорному (одному или нескольким) и, наконец, к регулирующим клапанам (чаще всего — 4). От регулирующих клапанов (на рис. 6.1 не показаны) пар по перепускным трубам 1 (на рис. 6.1 их четыре: две из них присоединены к крышке 46 внешнего корпуса ЦВД, а две других подводят пар в нижние половины корпуса) подается в паровпускную камеру 33 внутреннего корпуса ЦВД. Из этой полости пар попадает в проточную часть турбины и, расширяясь, движется к выходной камере ЦВД 38. В этой камере в нижней половине корпуса ЦВД имеются два выходных патрубка 37. К ним приварены паропроводы, направляющие пар в котел для промежуточного перегрева.

Вторично перегретый пар по трубопроводам поступает через стопорный клапан (не показан на рис. 6.1) к регулирующим клапанам 4, а из них — в паровпускную полость ЦСД 26. Далее пар расширяется в проточной части ЦСД и поступает в его выходной патрубок 22, а из него — в две перепускные трубы 6 (иногда их называют ресиверными), которые подают пар в паровпускную камеру ЦНД 9. В отличие от однопоточных ЦВД и ЦСД, ЦНД почти всегда выполняют двухпоточными: попав в камеру 9, пар расходится на два одинаковых потока и, пройдя их, поступает в выходные патрубки ЦНД 14. Из них пар направляется вниз в конденсатор. Перед передней опорой 41 располагается блок регулирования и управления турбиной 44. Его механизм управления 43 позволяет пускать, нагружать, разгружать и останавливать турбину.

Устройство паровой турбины — Уралэнергомаш

Паровая турбина – это тип двигателя, использующего для вращения вала пар или разогретый воздух и который не нуждается во внедрении в конструкцию таких деталей как коленчатый вал, шатун, поршни

С общим устройством выше описанной конструкции многие знакомы еще со школьной скамьи. В научной литературе устройство паровой турбины описывается следующим образом.

Общее строение двигателя

Основная часть двигателя – вал, на который устанавливаются диски и рабочие лопатки, а рядом располагаются такие элементы как трубы-сопла. Последние осуществляют постоянное поступление горячего пара из котла. На момент поступления пара в сопло создается механическое давление на рабочие лопатки, и, следовательно, на всю конструкцию диска. Это давление создает вращающий момент, что заставляет двигаться диски и расположенные на нем лопасти.

Сегодня в паровых турбинах более распространено использование большого количества дисков, нанизываемых на один вращающийся вал. В таком случае работа двигателя осуществляется несколько иначе. Горячий пар, двигающийся через лопатки дисков теряет часть энергии, отдавая ее элементам конструкции. Такое устройство повышает эффективность использования энергии, но и, в свою очередь, требует оборудования котла дополнительного повторного подогрева пара. Наибольшую популярность паровые турбины имеют на тепловых и атомных ЭС, где их работа определяет получение переменного электрического тока. Здесь частота обращения вала может быть близкой 3000 оборотов в минуту. Такое значение позволяет выгодно получать электрическую энергию, вырабатываемую генераторами.

Необходимо отметить, что в настоящий момент паровые турбины также применяются на морсикх и речных судах. Эксплуатация же турбин на летательных аппаратах и в наземном транспорте недоступна из-за высокого потребления воды для нормальной работы генераторов.

Внутреннее и внешнее устройство сопла, его функции

Сопло – одна из наиболее важных частей паровой турбины, именно через него происходит постоянная подача пара.

На момент, когда у конструкторов еще не было достаточно полной информации о процессе расширения пара, сконструировать устройство с высоким коэффициентом полезного действия было невозможно. В первую очередь, это определялось строением сопл, которые на протяжении всей своей длины имели равный диаметр. При этом, проходящий через них пар двигался попадал в область меньшего давления. В таких условиях давление потока закономерно снижалось, преобразуясь в скорость движения. Для нормального насыщения сухого пара, уровень его давления на конце сопла должен быть более 0,58 от его начального уровня. Данное значение получило название критического давления. На его основе вычисляют и максимальную скорость потока, критической скоростью, которое для перегретого пара устанавливается в значении 0. 546 от исходного давления пара.

Но данных условий для рациональной работы двигателя также было недостаточно. Здесь при преодолении трубы сопла пар приходил во вращение из-за расширения потока. Решением данной задачи стало преобразование формы сопла двигателя. Теперь сопло имело более узкий диаметр, который увеличивался при приближении к дискам турбины. Дополнительной особенностью такой формы было то, что на выходе потока удавалось приблизить его давление к значениям давления во внешней среде у конца сопла. Это разрешило проблему вращения пара, что негативно сказывалось на скорости потока, и позволило достичь сверхкритических значений уровня давления.

Строение паровой турбины и принцип действия

Необходимо отметить, что в паровой турбины реализуются два принца действия, определяемых ее конструкцией.

Первый принцип – принцип активных турбин. Подразумеваются те конструкции, где увеличение объема горячего потока происходит в неподвижных труба и до места его перехода на движущийся диск.

Второй принцип – реактивный. К подобным двигателям относят все те, увеличение объема горячего потока в которых осуществляется и до моментов поступлений на вращающийся диск, и в промежуток времени между ними. Также устройства с подобной конструкцией обозначают как работающие на реакции. При условии потери тепла в трубах около половины от всех потерь паровую турбину тоже называют реактивной.

Когда исследуется конструкция двигателя и его основных частей, необходимо отметить и другие процессы. Так поток жидкости, направленной на вращающийся диск, будет производить на него давление. Уровень давления здесь будет находится в прямой зависимости от условий: объема поступающей жидкости, скорость струи при вступлении и выходе к рабочим лопаткам, профилю лопаток и угла падения жидкости на поверхность лопастей. Совершенно не обязательно, чтобы вода била о лопасти, скорее наоборот, такого эффекта чаще избегают и стремятся к плавному касанию струей лопатки.

Функционирование паровой турбины

Что представляет собой конструкция турбины, функционирующей на подобном принципе. Основное внимание привлекает закон, что тело имеет большую кинетическую энергию, если движется с высокой скоростью. Но необходимо понимать – энергия теряется при появлении потерь в скорости. Тогда есть следующие возможные варианты развития событий при соударении горячего потока с лопастью рабочей лопатки, находящейся перпендикулярно его направлению.

Возможен первый вариант: струя сталкивается со статичной поверхностью. Тогда энергия движения частично преобразуется в тепловую, а остаток энергии будет затрачена на движение частиц потока в противоположную от лопасти сторону, назад. Очевидно, что выполненная при этом полезная работа будет минимальна.

Другой вариант: лопасти турбины будут находиться в движении. Тогда определенная часть внутренней энергии затратится на передвижение диска с лопатками, а остаток также исчезнет без совершения какой-либо полезной работы.

В конструкции паровой турбины и процессе ее функционирования – активном –реализуется последний вариант. Конечно, следует учитывать цель – минимизировать нерациональные затраты энергии. Кроме того, необходимо обезопасить лопатки от повреждения при их столкновении с потоком пара. Добиться безопасного протекания процесса можно с помощью установки лопатки с наиболее выгодной для этого формой лопастей.

Посредством проведения обследований и соответствующих вычислений было выявлено, что наиболее приспособленной к столкновению с потоком будет такая форма лопатки, которая сумеет произвести плавный оборот, после чего направление движения струи будет смещено в противоположную сторону. То есть для лопастей следует подобрать форму полукруга. Тогда, при ударе о поверхность лопатки. Пар будет передавать максимум своей внутренней энергии на дис турбины осуществляя таким образом его вращение. Выявляемые в таком случае потери тепла будут приближаться к незначительным.

Принцип работы активной паровой турбины

Строение и общий принцир функционирования двигателя в работе следующий.

Горячий поток с установленными давлением и скоростью направляется в сопло, гда его объем увеличивается до второго значения давления. Соответственно с данным значением увеличивается и скорость движения потока. Приобретая с продвижением по соплу все большую скорость поток достигает рабочих лопаток. Оказывая давление на лопатки, пар осущаествляет дввижение диска и также соединенного с ним вала турбины.

После прохождения через лопатки, поток за счет соударения с препятствиями снижает значени скорости – значительная часть внутренней кинетической энергии преобразуется в мехаическую. Здесь также снижается уровень давления. Однако на входе и выходе с лопаток эти значения пара равны, что обуславливается равными сечениями каналов по всей длине между лопастями рабочих лопаток. Также сохранение исходного состояния пара обуславливается тем, что внутри самих деталей также не происходит дополнительного увеличения исходного объема пара. Для удаления отработанного пара в конструкции турбины существуют специальный патрубок.

Техническое устройство паровой турбины

Конструкция турбины содержит три цилиндра, представляющие собой статоры в неподвижной оболочке, и мощный вращающийся ротор. Несколько разделенных роторов скрепляются муфтами. Цепочка, составленная из роторов цилиндров, генератора электрического тока и возбудителя объединяется в валопровод. Размеры данной структуры конструкции при наибольших размерах ее частей составляет около 80 метров в длину.

При функционировании турбина и ее работа представляют собой следующее. Валопроводом осуществляется вращение в опорных подшибниках скольжения вкладышей. Обороты выполняются на плотном смазочном слое, металлических поверхностей вкладышей в ходе работы вал непосредственно не касается. Сегодня, как правило, роторы устройства устанавливаются на двух опорных подшибниках.

Иногда посреди роторов, относящимися к ЦВД и ЦСД, работает только один опорный подшибник. Поток, увеличивающий свой объем в турбине, принуждает роторы осуществлять вращение. Вырабатываемая роторами энергия соединяется в полумуфте и здесь получает свое наибольшее значение.

Также все элементы испытывают воздействие осевого напряжения. Усилия складываются а их наибольший показатель – осевое напряжение в совокупности – отдается на роторные сегменты.

Техническое строение ротора турбины

Отдельные роторы располагаются в цилиндры. Значения давления в них в современных двигателях нередко доходит до 500 Мпа, поэтому корпуса изготавливаются с двумя стенками, что позволяет снизить различия давления. Также это дает возможность сделать процесс стягивания фланцевых соединений значительно проще и быстрее. С данной мерой предосторожности возможно резкое изменение значения вырабатываемой двигателями мощности.

Необходимым является присутствие горизонтального отверстия, позволяющего осуществить быстрый монтаж деталей внутри корпуса конструкции, а также создает доступ к уже встроенному ротору при выполнении проверки и починки устройства. При монтировании самой турбины все разъемы и отверстия корпуса располагаются соответствующе. В целях упрощения процедуры монтажа паровой турбины согласуется, что все горизонтальные плоскости соединяются в единую.

При дальнейшей установке валоповоротного устройства он располагается в подготовленный горизонтальный разъем, гарантирующий центовку частей. Это требуется в первую очередь для предотвращения возникновения столкновений между статором и ротором в процессе работы двигателя. Данная проблема может создать серьезную аварию паровой турбины. Так как поток пара внутри паровой турбины обладает высокими температурами, а обращение ротора выполняется по смазочному слою, то температура масла не должна превышать 100 ᵒ Цельсия. Такие рамки оптимальны как в соответствии с нормами противопожарной безопасности, так и в целях сохранения смазочных свойств жидкости. В целях достижения данных значений, вкладыши подшибников располагаются вне стенок цилиндра в подготовленных опорах.

Эксплуатация турбин на атомных станциях

Конструкция турбины на атомной электростанции исследуется на примере устройств насыщенного пара, присутствующие только на объектах, эксплуатирующих в качестве источника энергии водяной пар. Первичные показатели конструкций на АЭС обладают невысокими показателями. Поэтому для получения необходимого эффекта через них пропускается большее количество жидкости. В связи с этим повышается влажность, осаждающаяся на элементах конструкций турбин. Решением здесь становятся влагоулавливатели внутри и вне корпусов двигателей.

Повышение уровня влажности также понижает конечный КПД паровой турбины и вызывает появление эрозионного разрушения сопл. Во избежание возможных повреждений детали конструкции хромируются, закаливаются, подвергаются электроискровой обработке. Так в условиях АЗС основной задачей конструкторов является защита конструкций от разрушений высокой влажностью.

Самым рациональным методом удаления лишней жидкости из турбин является метод отбора пара, выполняемый на регенеративные нагреватели. При этом если данные отборы размещаются на турбине поступенчато, тогда они осуществляют полноценное удаление лишней влаги и потребность в установке влагоулавливателей внутри турбин пропадает. Возможные значения влажности напрямую зависят от диаметра лопастей рабочих лопаток и на частоте обращения дисков.

Строение паровых и газовых турбин

Основное преимущество паровой турбины, как и паровых турбин AEG? – отсутствие необходимости соединения с турбинным валом генератора электрического тока. Оно устойчиво к перегрузкам и может управляться с помощью устройства регуляции частоты обращения вала. КПД у них также сравнительно высок, что с принятием во внимание всех других качеств выводит их на первое место по эффективности эксплуатации.

Схожими характеристиками обладают и газовые турбины, который по конструкции почти не отличаются о паровых. Они также являются устройствами лопаточного типа, и движение ротора здесь также осуществляется посредством превращения кинетической энергии потока.

Основное различие – в виде используемого рабочего вещества. Как в паровой таковым является вола, или пар, так в газовой используется газ, выделяемый горючими материалами или представляющий собой состав пара и воздуха. Дополнительной различие в оборудовании, необходимом для выделения данных рабочих веществ. Поэтому в целом конструкции почти одинаковы, но их дополнительное оборудование к ним различно.

Паровая турбина со встроенным конденсатом

Конденсаторы и паровые турбины были исследованы в монографии С. М.Лосева, изданной в 1964 году. Книга вмещала теоретическое описание устройства и функционирования турбин и их конденсаторных установок.

Турбинная установка, расположенная в нагревателе, вмещает несколько сред – водяную, газовую и конденсаторную, которые вместе составляют завершенный цикл. При таком условии в среде в процессе превращений тратится минимальное количество пара и воды. Для их восполнения в установку наливают природную воду, предварительно пропущенную через водоочиститель. Здесь вода выдерживает воздействие химикатов, очищающих ее от лишних примесей.

Принцип действия конденсаторной установки:

• Поток газа, прошедший через лопатки турбины и имеющий сравнительно более низкое давление и количество тепла, выводится в конденсатор.
• При этом на пути прохождении пара расположены трубки, с помощью которых насосами вытягивается остывающая жидкость. Зачастую она используется из природных водоемов.
• При касании холодных стенок трубок пар преобразуется в конденсат, что связано с его более высокой температурой.
• Образовавшийся конденсат собирается в конденсаторную установку, где попадает в трубки насоса и заливается в деаэратор.
• Оттуда жидкость опять передается в нагреватель, преобразуется в газ и запускается в новый цикл.

Помимо этих главных элементов и простого алгоритма функционирования, существует перечень других устройств – турбонаддув и подогреватель.

Турбина — Энергетическое образование

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Рисунок 1. Турбины могут быть довольно большими, паровая турбина выше представлена ​​в масштабе с человеком. ^[1]

Турбина — это устройство, которое использует кинетическую энергию некоторой жидкости, такой как вода, пар, воздух или дымовые газы, и превращает ее во вращательное движение самого устройства. ^[2] Турбины обычно используются в производстве электроэнергии, двигателях и двигательных установках. Турбины — это машины (в частности, турбомашины), потому что турбины передают и изменяют энергию. Простая турбина состоит из ряда лопастей — в настоящее время сталь является одним из наиболее распространенных материалов — и позволяет жидкости поступать в турбину, толкая лопасти. Эти лопасти вращаются, пока жидкость проходит через них, захватывая часть энергии в виде вращательного движения. Жидкость, протекающая через турбину, теряет кинетическую энергию и выходит из турбины с меньшей энергией, чем в начале. ^[2]

Турбины используются во многих различных областях, и каждый тип турбины имеет немного отличающуюся конструкцию для правильного выполнения своей работы. Турбины используются в ветроэнергетике, гидроэнергетике, в тепловых двигателях и для движения. Турбины чрезвычайно важны из-за того факта, что почти вся электроэнергия производится путем преобразования механической энергии турбины в электрическую энергию с помощью генератора. ^[2]

Тепловые двигатели

основной артикул

Тепловые двигатели используют турбины (а также поршни), поскольку они могут эффективно извлекать энергию из жидкостей. Кроме того, турбины требуют довольно небольшого обслуживания.

Газовые турбины часто используются в тепловых двигателях, поскольку они являются одним из наиболее гибких типов турбин. Одним из конкретных применений этих газовых турбин являются реактивные двигатели. ^[2] В этих газовых турбинах сжатый воздух нагревается и смешивается с некоторым количеством топлива. Когда эта смесь воспламеняется, она подвергается быстрому расширению. Расширяющийся воздух нагнетается в турбину, заставляя ее вращаться. Поскольку они используют сжатый воздух, большие высоты не влияют на эффективность турбин, что делает их идеальными для использования в самолетах. ^[3] . Схема газовой турбины показана на рисунке 2 ниже.

Рис. 2. Схема газотурбинного двигателя. ^[4]

Эти турбины используются не только в самолетах, но и для выработки электроэнергии на электростанциях, работающих на природном газе. Дымовые газы в этом случае возникают в результате сжигания природного газа. ^[3]

Производство электроэнергии

Гидроэнергетика

основной артикул и | 3D модель

Рисунок 3. Схема гидроэлектростанции. ^[5]

На гидроэлектростанциях вода удерживается за плотиной и сбрасывается через водовод. Вода, обладающая кинетической и потенциальной энергией, попадает на турбину, которая вращает вал, соединенный с генератором, вырабатывая таким образом электричество. Эти турбины необходимы в области гидроэнергетики — процесса получения энергии из воды.

Конструкция гидротурбин одинакова для разных типов гидроэлектростанций (для получения дополнительной информации см. Русловые гидроэлектростанции и водохранилища). Ряд лопастей прикреплен к некоторому вращающемуся валу или пластине. Затем вода проходит через турбину по лопастям, заставляя внутренний вал вращаться. Затем это вращательное движение передается на генератор, где вырабатывается электричество. Существует множество различных типов турбин, которые лучше всего использовать в различных ситуациях. Каждый тип турбин создан для обеспечения максимальной мощности в той ситуации, в которой он используется (примеры различных типов гидроэнергетических турбин включают турбины Фрэнсиса, турбины Каплана и турбины Пельтона). Есть много факторов, которые необходимо изучить, чтобы определить, какую турбину следует использовать. Эти факторы включают гидравлический напор, гидроэлектрический расход и стоимость. ^[6]

На этих сооружениях обычно используются два типа турбин, выбор которых зависит от характеристик гидроэлектростанции. Это реактивные турбины и импульсные турбины. Для получения дополнительной информации о том, как работают эти турбины, и более подробной информации о других турбинах, нажмите здесь.

Рисунок 4. Схема ветряной турбины. ^[7]

Ветер

основной артикул и | 3D-модель

Ветряные турбины работают путем преобразования кинетической энергии ветра в механическую энергию, которая используется для выработки электроэнергии путем вращения генератора. Эти турбины могут быть наземными или морскими ветряными турбинами. Эти турбины состоят из трех основных компонентов. Первыми из них являются лопасти несущего винта, которые имеют форму крыльев самолета, чтобы ловить воздух, заставляя лопасти вращаться. Второй компонент — гондола, набор шестерен и генератор, преобразующий вращение лопасти в электрическую энергию. Наконец, башня представляет собой большую подставку, на которой установлены лопасти и гондола. ^[8]

Для дальнейшего чтения

• Генератор
• Кинетическая энергия
• Электричество
• Ротор
• Жидкость
• Или просмотрите случайную страницу

Ссылки

1. ↑ Wikimedia Commons. (2 сентября 2015 г.). Турбина Philippsburg [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/c/c2/Turbine_Philippsburg-1.jpg
2. ↑ ^{2,0 2,1 2,2 2.3} Словарь энергии, под редакцией Катлера Дж. Кливленда и Кристофера Г. Морриса, Elsevier, 2014. ProQuest Ebook Central, https://ebookcentral-proquest-com.ezproxy.lib.ucalgary.ca/lib/ucalgary -электронные книги/detail.action?docID=1821967.
3. ↑ ^{3.0 3.1} Energy.gov. (2 сентября 2015 г.). Как работают газовые турбины [Онлайн]. Доступно: http://energy.gov/fe/how-gas-turbine-power-plants-work
4. ↑ Wikimedia Commons [в сети], доступно: https://upload.wikimedia.org/wikipedia/commons/4/4c/Jet_engine.svg
5. ↑ Викисклад. (2 сентября 2015 г.). Водяная турбина [Онлайн]. Доступно: http://commons.wikimedia.org/wiki/File:Water_turbine.svg.
6. ↑ BrightHub Engineering. (2 сентября 2015 г.). Что такое гидравлические турбины? [Онлайн]. Доступно: http://www.brighthubengineering.com/fluid-mechanics-hydraulics/26551-hydraulic-turbines-definition-and-basics/
7. ↑ Викисклад. Схема ветрогенератора [Онлайн]. Доступно: https://commons.wikimedia.org/wiki/File:Wind_turbine_diagram.svg
8. ↑ Энергетический центр Висконсина. (2 сентября 2015 г.). Детали турбины [Онлайн]. Доступно: http://www.ecw.org/windpower/web/cat2a.html

Турбина WaterLily | Energy Anywhere

#EnergyAnywhere

Сэкономьте 50 долл. США, объединив

Предложение с ограниченным сроком действия

НАБОРЫ В МАГАЗИНЕ

Распродажа ко Дню отца

Подарите WaterLily папе на открытом воздухе.

Начиная с

149 долларов США

КУПИТЬ СЕЙЧАС

4,7/5

Среднее значение на основе более чем 120 подтвержденных отзывов

«Мощный, но компактный возобновляемый источник энергии».

— Lonewolf Wild Camping, October 2019

Fast Shipping

4. 7/5 Stars

Made In Canada

Fast Shipping



4.7/5 Stars



Made в Канаде



WaterLily — это портативная турбина, которую любят туристы, гребцы, кинематографисты и любители приключений по всему миру. Он заряжает телефоны, динамики, камеры, батареи и даже 12-вольтовые устройства и батареи, вырабатывая энергию из рек и ручьев. Теперь с нашим аксессуаром WindLily вы также можете использовать силу ветра, чтобы собирать #EnergyAnywhere!



3-в-1 Портативная мощность



Power Day & Night



Power Вы можете доверять



Мощность для всех ваших потребностей

Water, Wind и You.

Реки, ручьи, ручьи и ручьи. Если вода течет и лопасти WaterLily вращаются, у вас есть сила.

Наш новый аксессуар WindLily позволяет быстро превратить WaterLily в мощную ветряную турбину.

Используйте рукоятку WaterLily для выработки энергии по требованию. Отлично подходит в экстренных ситуациях.

Подключись к природе.

Разбить лагерь у реки и использовать WaterLily в качестве розетки.

Проведите день, исследуя мир, пока WaterLily заряжает ваши устройства.

Подключайте свои устройства перед сном и просыпайтесь утром с полностью заряженными батареями.

Будьте в безопасности, оставайтесь на связи.

Когда солнечный свет невозможен — дождь, туман, тень, крона деревьев, ночь — WaterLily может зарядить ваше снаряжение.

Нет воды? Безветренно? Без проблем. Ручная рукоятка WateryLily может обеспечить аварийное питание, когда вам это нужно больше всего.

Запатентованная гидроэлектрическая зарядная система WaterLily появилась в результате 7 лет подводных исследований в бурной северной части Атлантического океана. Это доказано.

Не только для гребцов и отдыхающих.

Батареи садятся, солнце садится, а топливо для генераторов заканчивается. WaterLily дает вам больше энергии и душевного спокойствия.

Когда ураганы и наводнения разрушают линии электропередач, WaterLily может обеспечить стабильный круглосуточный источник электроэнергии в чрезвычайных ситуациях.

Зарядка устройств USB и 12 В, включая сотовые телефоны, камеры GoPro, светодиодные фонари, маленькие и большие аккумуляторные батареи, динамики Bluetooth, GPS, свинцово-кислотные аккумуляторы и многое другое.

КУПИТЬ СЕЙЧАС

WindLily — это надстройка, позволяющая быстро и легко превратить турбину WaterLily в мощный ветряк!

Наряду с нашей аварийной рукояткой WaterLily теперь может генерировать энергию из воды, ветра или человеческой силы. Мощность 3-в-1 гарантирована!

Вы можете использовать WindLily со штативом в качестве переносного генератора энергии или установить его на постоянной основе, используя крепление на шесте, с полезной мощностью до 25 Вт!

Подробнее

WaterLily — это портативная речная турбина для туристов, отдыхающих и всех, кто проводит время вне сети. Он легко заряжает телефоны, устройства GPS, камеры и многое другое, вырабатывая энергию из рек и ручьев.

★★★★★

«Невероятная выходная мощность для такого крошечного устройства!»

Дамонд Р. Проверенный покупатель Январь 2020 г.

★★★★★

Джереми В. Проверенный покупатель Март 2020 г.

★★★★★

«Отличный продукт от отличной компании».

Джозеф В. Проверенный покупатель Август 2019 г.

★★★★★

«Это была потрясающая инвестиция».

Том Х. Проверенный покупатель Август 2019 г.

★★★★★

«Эта вещь действительно работает! Настроить не составило труда.»

Кэтрин Г. Проверенный покупатель Июнь 2019 г.

★★★★★

«Очень прочная конструкция, она меня очень впечатлила».

Джозеф В. Проверенный покупатель Август 2019 г.

ПОСМОТРЕТЬ ВСЕ ОТЗЫВЫ

По многочисленным просьбам представляем SunLily: прочную солнечную панель мощностью 15 Вт с регулируемым выходным напряжением 14,6 В, которая плавно сочетает энергию солнца с вашим личным ветром и гидроэлектростанцией. Теперь вы можете воспользоваться солнечными лучами, чтобы дать толчок вашему личному гидро- или ветряному генератору. Этой весной!

Технические характеристики:

— Регулируемый выход 14,6 В
— Контроллер заряда не требуется
— Выходная мощность 15 Вт через разъем SAE 12 В.
— Моноэлемент солнечной батареи с покрытием ETFE.
— Прочный и водонепроницаемый
— Компактный и легкий.

Подробнее

При среднем расходе воды WaterLily заряжает большую часть мелкой электроники так же быстро, как домашняя розетка.

Зарядка 24/7

Солнце не всегда светит, но реки текут 24/7, поэтому WaterLily может генерировать В 8 раз больше энергии за один день , чем у солнечных панелей мощностью 14 Вт.

Энергия без обслуживания

Солнечные панели требуют изменения положения по мере движения солнца по небу, но WaterLily может работать несколько дней без обслуживания.

Spectacular Value

WaterLily может генерировать до 360 ватт-часов энергии в день. Солнечная панель мощностью 14 Вт будет генерировать 42 Вт в час в хороший день. Панель на 100Вт? 300!

Power Overnight

Вместо того, чтобы возиться с солнечной панелью в течение дня, настройте WaterLily для ночной зарядки и проснуться утром с полным зарядом батарей.

Купить сейчас

Здесь, в WaterLily, наша команда верит в то, что мы делаем все возможное, чтобы помочь нашим клиентам снизить их воздействие на окружающую среду. WaterLily — это экологически чистая энергетическая турбина, которая позволяет пользователям получать чистую, устойчивую энергию из своего природного окружения с нулевым воздействием на местную окружающую среду.
‍
В среднем пользователи WaterLily собирают достаточно энергии, чтобы заменить 1 миллион батареек AA каждые 2 дня и 180 миллионов батареек AA каждый год!

Одна водяная лилия также может изменить жизнь человека, влияя на цикл улучшений для всего сообщества.
‍
Чтобы узнать, как WaterLily помогает решить проблему энергетической бедности в развивающихся странах, нажмите здесь

Запатентованная технология WaterLily была разработана на основе исследований подводного сбора энергии, проводившихся в течение последних 10 лет в суровой северной части Атлантического океана.

Купить сейчас

Вихревая безлопастная турбина — новое изобретение энергии ветра!

Энергия

Ветер

Безлопастный

// Новое изобретение ветряных турбин

Vortex Bladeless — это альтернативный инновационный способ использования энергии ветра с различными захватывающими характеристиками, который делает его революцией в производстве ветровой энергии.

EFFICIENT CLEAN POWER

Вихревая технология собирает энергию жидкости, когда она проходит через поверхность, создавая аэроупругие колебания на устройстве.

СНИЖЕНИЕ ЗАТРАТ

Отсутствие зубчатых колес или подшипников, которые могут сломаться, масло не требуется. Vortex значительно снижает затраты на производство, эксплуатацию и техническое обслуживание.

ЭКОЛОГИЧЕСКИ ЧИСТЫЙ

Значительное сокращение углеродного следа по сравнению с обычной энергией ветра. Нет необходимости в смазке или загрязняющих веществах. Безвреден для дикой природы.

ИНТЕГРАЦИЯ ЭНЕРГЕТИЧЕСКИХ СИСТЕМ

Легко устанавливается и снимается в случае необходимости. Модульная конструкция, комбинируйте ее с другими вихревыми и солнечными панелями, работающими как в сети, так и вне сети.

УНИВЕРСАЛЬНЫЕ ВЕСЫ

Масштабируемость Vortex делает небольшие устройства идеальными для производства энергии на месте. Большие устройства могут быть установлены ближе, чем обычные ветряные турбины.

В РАЗРАБОТКЕ!

Устройства Vortex пока не продаются. Хорошим вещам нужно время!

Как это работает?

Вихревая турбина осцилляции

VORTEX TACOMA (2,75м) — В РАЗРАБОТКЕ, ЕЩЕ НЕ В ПРОДАЖЕ!

Мачта

Выпрямитель

Генератор и
Система настройки

Выходная мощность

Якоря

Основание

Верхняя крышка

// Принцип колебаний вирота

. показали, что ветер является отличным источником энергии. Однако некоторые из его функций не делают их подходящими для некоторых приложений.

Чистая энергия с Vortex

Технология Vortex не использует лопасти, получая энергию от ветра посредством колебаний без шестерен, тормозов и масла. Его дизайн делает его хорошей альтернативой для более экологичного производства на месте.

// Vortex Ofference

Низкое обслуживание

Безвредны для дикой природы

Шечатые и тормоза

.0385

Обычные ветряные турбины

В настоящее время традиционные ветряные турбины показали, что ветер является отличным источником энергии. Однако некоторые его характеристики не делают их подходящими для некоторых приложений.

Чистая энергия с Vortex

Технология Vortex не использует лопасти, получая энергию от ветра посредством колебаний без шестерен, тормозов и масла. Его дизайн делает его хорошей альтернативой для более экологичного производства на месте.

Низкое техническое обслуживание

. Безвредные для дикой природы

Шеховые передачи и тормоза

Нужны смазывание

Self-Running & Snabilone

Self-Running & Snabilone

Self-Running & Snabilone

.

// Стратегические партнеры

Esta es Gemma, la única mujer en Vortex, y la que

Кто-то прислал нам это видео. Это не гигантский Во #Рождество почти наступило, а мы уже

Команда Vortex Bladeless желает вам веселого и ветреного настроения

Команда Vortex в 2019 году! Формирование энергетического будущего Европы

Энергетическая неделя ЕС только что завершилась! Очень хороший проект

Aquí los que nos quedamos al #networking de la #s

Это впечатляет! Первые испытания пресс-форм первого i Пять прототипов #h3020 Tacoma готовы к установке

Прозрачный вихрь! Это круто, не так ли? Эта Деви

Следуйте за нами! @vortexbladeless

Это впечатляет! Первые испытания пресс-форм первого i Кто-то прислал нам это видео.
