The transmitter the S.E.C. made me wear.

I mean, I was right there when Paige pulled the transmitter off her car.

It uses an additional pulse transmitter in the top of the mast.

Time transmitter in operation, sir.

A receiver must be like a transmitter.

Even outside your conversation partner could be carrying transmitter or cameras himself.

We found him on top of the mountain slumped over a subspace transmitter.

And this is a wireless transmitter that’s been spliced into it.

He’s in Paris delivering a transmitter to Mathilde.

It’s that transmitter you bought off the Ukrainian Internet.

Must be something wrong with the transmitter.

They want to put a transmitter up on the lawn.

I thought you were supposed to be repairing the subspace transmitter.

Besides, carrying this transmitter up the mountain should keep you warm.

After that, we’ve only got a few more hours of climbing left before we can set up the transmitter.

The equipment consists of a telemetric transmitter and a receiver.

Two men on guard are missing, the transmitter has… disappeared.

So the transmitter must be somewhere in the cave.

George, they’re going for the transmitter.

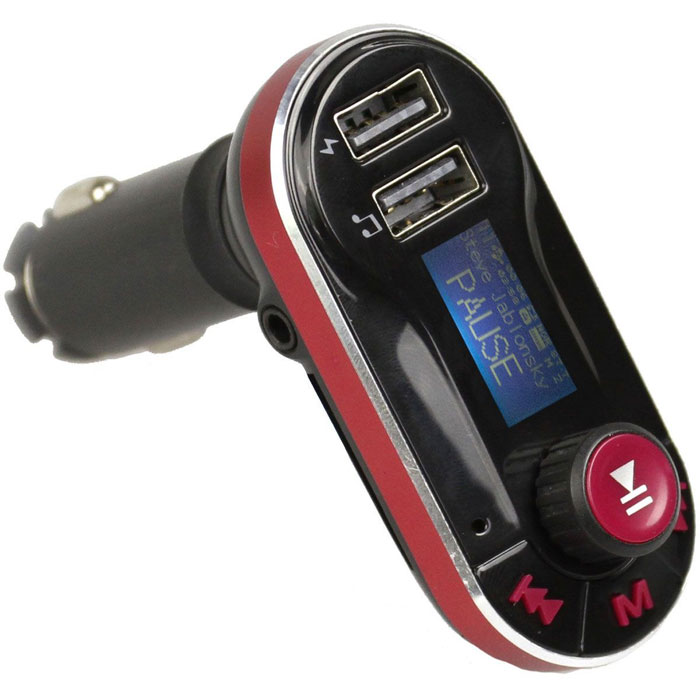

Автомобильные FM-трансмиттеры Ritmix — замена магнитоле — журнал За рулем

на правах рекламы

Большинство современных автомобилей даже последних годов выпуска оборудованы штатными кассетными магнитолами или их вариантами с CD-дисками. Однако этот способ хранения звука уже устарел, фонотеки хранят в цифровом виде на съемных носителях. Наилучшим и бюджетным способом воспроизведения аудио с них являются автомобильные FM-трансмиттеры.

Это компактные устройства, питающиеся от прикуривателя. Они преобразуют файлы, сохраненные на картах памяти или флэш-носителях, в радиосигнал, который потом воспроизводит штатный приемник автомобиля. Очевидно, самый большой плюс этой системы в том, что можно наконец слушать музыку через существующий стереофонический МР3-спикер и вам не придётся носить с собой всю свою аудиобиблиотеку компакт-дисков. Вам также не придётся беспокоиться о замене существующей системы, потому что все музыкальные центры включают FM-радио. Так, одна из фирм, которая покорила своими девайсами всех меломанов, — фирма Ritmix. Она завоевала большой сектор рынка трансмиттеров и признание потребителей. Принципы бренда — доступность гаджетов каждому и широкая поддержка пользователей и многофункциональность.

Какой же выбрать?

Согласно отзывам автолюбителей и рейтингу в интернет-маркетах, лидирующие позиции занимают следующие девайсы:

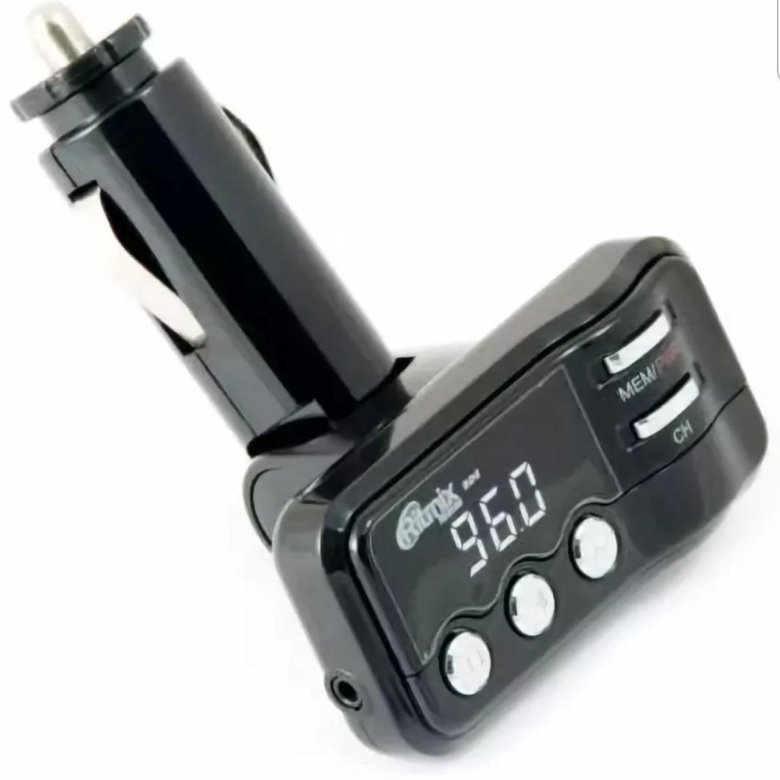

• Ritmix FMT-A740 — это классический автомобильный FM-трансмиттер с LED-дисплеем и USB-зарядкой 5В, 2100 мА. Также он поддерживает USB-накопители и имеет линейный вход AUX-in, 3,5 мм. Музыку можно запускать с MP3 или HD плеера, смартфона, планшета или ноутбука (в комплекте идёт линейный кабель AUX-in).

• Ritmix FMT-A745 — это устройство «2 в 1», объединяющее Bluetooth FM-трансмиттер с автомобильной USB-зарядкой 5В 1А. Подходит для любого устройства, имеющего возможность зарядки от USB, будь то плеер, смартфон, планшет или навигатор. FM-трансмиттер служит для передачи аудиокомпозиций на автомобильный FM-приемник через Bluetooth-соединение, с карты MicroSD, через USB или с подключенного через линейный вход внешнего устройства.

• FM-трансмиттер Ritmix FMT-A775 является многофункциональным устройством, которое станет отличным выбором для владельцев любых транспортных средств. Широкую совместимость трансмиттеру обеспечивает поддержка питания от 12-вольтовых и 24-вольтовых бортовых электросетей. Модель помимо основной функции способна выполнять роль зарядного устройства. Высокий выходной ток (он равен 2.1 А) обеспечивает быструю и эффективную зарядку любой портативной техники, получающей питание от порта USB. В наличии два USB-порта.

• Ritmix FMT-A780 — это автомобильный FM-трансмиттер с LED-дисплеем и USB-зарядкой 5В, 2100 мА. Модель поддерживает SD-карты и USB-накопители; имеет линейный вход AUX-in, 3,5 мм. Музыку можно запускать с MP3 или HD плеера, смартфона, планшета или ноутбука.

Благодаря сочетанию цена/качество данные модели FM-трансмиттеров — лучший выбор на сегодняшний день.

Bluetooth трансмиттер для телевизора (наушников). Что это, как работает и как выбрать?

Статья, в которой я показывал как подключить Bluetooth наушники к телевизору собрала очень много просмотров и комментариев. И главная проблема, с которой сталкиваются люди – в телевизоре нет Bluetooth, или он есть, но телевизор не дает подключить наушники. Даже если в телевизоре есть Bluetooth модуль, он очень часто предназначен для подключения только каких-то определенных устройств, или фирменных аксессуаров. И подключить наушники к такому телевизору никак не удается. Он их либо просто не видит, либо возникает какая-то ошибка в процессе подключения.

Использовать проводные наушники с телевизором очень неудобно. Да и к тому же, все чаще производители телевизоров отказываются от обычного выхода 3.5 mm Jack. Почему они убирают этот выход и ограничивают работу встроенного Bluetooth модуля – мне не понятно. Но судя по комментариям к другим статьям по этой теме, народ активно использует (или хочет использовать) наушники при просмотре телевизора. Это понятно, ведь подключив наушники, можно смотреть телевизор, или играть на приставке не мешая другим. Но вот производители телевизоров делают все, чтобы процесс подключения беспроводных наушников к телевизору сделать максимально. И невозможным без дополнительных устройств.

В этой статье речь пойдет об Bluetooth трансмиттерах – устройствах, которые могут получать звук с телевизора через тот же 3.5 mm Jack, RCA (тюльпан), или оптический аудиовыход и передавать его по Bluetooth на любые наушники, колонку, акустическую систему, саундбар, домашний кинотеатр и т. д.

Чтобы не писать статью об устройствах, которые я сам ни разу не видел и не настраивал, я заказал на Алиэкспресс два Bluetooth трансмиттера. Один дешевый, за $2.84 (VIKEFON) и еще один намного дороже и функциональнее, за $25.29 (CSR8675 APTX HD).

Оба трансмиттера я подробнее покажу в этой статье и расскажу о них. Я уже все подключил, настроил, протестировал. Все работает, но есть много нюансов. О настройке Bluetooth трансмиттера на телевизоре и подключении к нему Bluetooth наушников я расскажу в отдельной статье. Еще хочу заметить, что этих устройств есть просто огромное количество не только в китайских интернета-магазинах, но и наших. Все они очень разные и сильно отличаются своим функционалом и соответственно ценой. Есть даже фирменные устройства от популярных производителей, которые стоят каких-то нереальных денег. Разумеется, что протестировать все трансмиттеры, которые есть на рынке – это нереально. Но на примере этих двух устройств, о которых я расскажу в этой статье, вы сможете понять, что это за устройства, как они работают, и какие функции могут выполнять. А так же мы выясним, чем отличается дешевый Bluetooth трансмиттер от дорого и как выбирать такие устройства среди огромного их количества на рынке.

Что такое Bluetooth трансмиттер и для чего он нужен?

Как правило это компактные устройства, в которых встроенный Bluetooth модуль и разные ауди входы/выходы для подключения к разным источникам звука (телевизоры, компьютеры, телефоны) или к устройствам, которые предназначены для вывода звука (колонки, акустические системы, музыкальные центры, магнитолы и т. д.). Все эти устройства отличаются не только техническими характеристиками, но и внешним видом. Вот некоторые из них:

Основные отличия между разными моделями Bluetooth трансмиттеров:

• Поддержка разных интерфейсов подключения. Например, есть трансмиттеры, которые подключаются только через обычный 3.5 mm Jack. А есть модели, в которых кроме 3.5 mm разъема есть еще и RCA (тюльпан) и оптический аудиовход/выход.
• Наличием, или отсутствие встроенного аккумулятора.
• Версиями Bluetooth.
• Возможностью подключения нескольких Bluetooth наушников или колонок.
• Качеством Bluetooth модуля, наличием разных интерфейсов управления, качеством сборки, кабелей и т. д.

Если я правильно понял (возможно ошибаюсь, так как проверить все устройства нереально), то все представленные на рынке Bluetooth трансмиттеры могут работать в режиме приема и передачи (2 в 1). Так как даже мой самый дешевый адаптер может как принимать звук по Bluetooth и передавать его на ту же акустическую систему, так и передавать звук по Bluetooth (с телевизора, ПК) на наушники, или другое устройство. Обычно эти режимы называются TX Mode и RX Mode.

• TX – режим передатчика. Когда Блютуз трансмиттер принимает звук от того же телевизора через определенный интерфейс (кабель) и передает его на наушники через Bluetooth. Эти устройства чаще всего используются именно в этом режиме работы.
• RX – режим приемника. Когда к трансмиттеру мы по кабелю подключаем обычные колонки, музыкальный центр, автомагнитолу (через AUX), или другое устройство для вывода звука. Затем с телефона, планшета, ноутбука или другого устройства подключаемся к трансмиттеру по Bluetooth и транслируем музыку. Получается, чтобы мы добавили поддержку Bluetooth для обычных колонок.

На картинке ниже показана работа двух режимов:

Даже мой самый дешевый трансмиттер без проблем (почти без проблем :)) работает в двух режимах. На примем и передачу звука по Bluetooth. Только вот способ переключения между режимами на разных трансмиттерах сильно отличается.

Если на дорогом есть отдельный переключатель TX/RX, то на дешевом вообще нет кнопок. А смена режима происходит подключением, отключением и повторным подключением устройства к источнику питания. В режиме приемника индикатор мигает синим, а в режиме передатчика — красным. Без инструкции (которой, кстати, не было в комплекте) догадаться нереально. Хорошо хоть в описании товара на Али об этом написано.

Пример использования №1

В этом примере показана работа в режиме передатчика (TX). Телевизор без Bluetooth (или Bluetooth есть, но наушники не подключаются), а нам необходимо подключить беспроводные наушники. Мы соединяем трансмиттер с телевизором с помощью аудио кабеля. Если в телевизоре есть 3.5 mm выход на наушники – используем его. В моем, например, 3.5 mm разъема нет. Поэтому, я подключаю через оптический аудиовыход. Можно так же использовать RAC (тюльпан). Даже в старых телевизорах он есть. Очень важно учесть это при выборе данного устройства. Так же к трансмиттеру нужно подключить питание. Я подключаю его в USB-порт на телевизоре. Если USB нет, можно использовать любой адаптер, которым заряжаем телефон.

После включения питания трансмиттера, нужно подключить к нему Bluetooth наушники. Обычно, достаточно перевести наушники в режим подключения. Способ подключения может немного отлиться, в зависимости от вашего трансмиттера и наушников. После подключения звук идет на наушники. К модели подороже можно подключить сразу две пары наушников. В случае соединения с телевизором через оптический аудиовыход, звук так же одновременно воспроизводится из динамиков телевизора. Но его можно просто отключить, или скрутить на телевизоре. Тогда звук будет воспроизводиться только через наушники. Есть небольшая задержка между звуком из динамиков телевизора и на наушниках через трансмиттер.

Пример использования №2

В этом примере показана работа в режиме приемника (RX). Есть обычная акустическая система без Bluetooth. Но мы хотим транслировать на нее музыку с телефона или планшета. Или даже с ноутбука или ПК, но у нас нет возможности (или желания) соединить колонки с компьютером по кабелю. Берем Bluetooth трансмиттер и подключаем его к колонкам. Тут точно так же можно использовать как 3.5 mm Jack, так и RAC, или оптический аудио кабель. В зависимости от того, какие разъемы для подключения есть на вашем трансмиттере и колонках. Так же нужно подключить питание к трансмиттеру. Питание можно взять с USB-порта любого устройства, или через адаптер.

Переключаем трансмиттер в режим приемника (RX). В этом режиме он доступен для обнаружения на всех устройствах (телефоны, ноутбуки). Включаем Bluetooth, например, на телефоне, и подключаемся к трансмиттеру (в инструкцию должно быть написано его имя). Телефон, или другое устройство определяет его как наушники и выводит звук. А трансмиттер в свою очередь передает звук на колонки по кабелю.

Как выбрать Блютуз трансмиттер?

В первую очередь вы должны понимать, зачем он вам нужен и как вы его будете использовать. Например, если вы выбираете Bluetooth трансмиттер для телевизора (чтобы подключать наушники), то нужно выяснить, какие варианты подключения возможны конкретно на вашем телевизоре. Это главное.

На что обратить внимание при выборе:

1. На интерфейсы подключения. В большинстве случаев достаточно трансмиттера с возможностью подключения через обычный 3.5 mm Jack или RCA (тюльпан). Там просто кабеля разные. И при заказе обычно есть возможность выбрать определенный кабель, или заказать оба кабеля. Более дорогие модели оснащены еще и оптическим аудиовходом/выходом. И если в вашем телевизоре есть оптический аудиовыход (Digital Audio Out), то я бы советовал покупать модель с поддержкой этого интерфейса. Вот для примера дешевая модель с поддержкой только 3.5 mm Jack и RCA (RCA кабеля в комплекте не было, но его можно было выбрать при заказе):
   А в дорогой модели есть еще поддержка оптического аудио кабеля. Ну и соответственно все кабеля в комплекте.
   На самом трансмиттере есть оптический вход и выход: SPDIF IN TX и SPDIF OUT RX. А на корпусе есть переключатель SPDIF/AUX. Который нужно ставить в определенный режим, в зависимости от того, какой кабель вы используете для подключения к источнику вывода звука, или к устройству, на который будет выводиться звук.
   Если взять устройство с тремя кабелями (Оптический + RCA + 3.5 мм), то вы точно сможете подобрать нужный интерфейс для подключения к вашему телевизору, или другому устройству.
2. Не покупайте самые дешевые устройства. Я лично в этом убедился. Мой трансмиттер (который дешевый, за 3 доллара), ужасно выводит звук на наушники. Слышен шум и треск во время воспроизведения. Пробовал менять адаптер питание – не помогло. В то время как в обратную сторону, с телефона на колонки он звук выводит без помех. Наушники проверены на разных устройствах, проблема не в них. Возможно, мне просто брак попался. Так же в дешевых моделях может быть сильная задержка в трансляции звука (из-за дешевого Bluetooth модуля). И звук будет сильно отставать от изображения на телевизоре. От стоимости данных устройств сильно зависит качество звука и качество самого устройства в целом.
3. Если вам нужно подключать к телевизору через трансмиттер более одной пары наушников одновременно, то обязательно выясните перед покупкой, дает ли такую возможность выбранная вами модель. В моем случае к простому и дешевому трансмиттеру можно подключить только одни наушники. К дорогой модели – две пары наушников одновременно. Я проверял, это работает. Одновременно подключал наушники и колонку. Но процесс подключения очень сложный. Особенно когда инструкция на английском и лень ее переводить.
4. Что касается версии Bluetooth, то берите устройства с самой новой версией. У меня оба с Bluetooth 5.0. На наушниках, если не ошибаюсь, Bluetooth 4.1. Все работает. Они совместимы между собой.
5. Есть Bluetooth трансмиттеры с NFC. У меня такого нет, проверить не могу. Но по идеи, поддержка NFC нужна для более простого подключения наушников, колонок, телефонов и других устройств, на которых, разумеется, тоже есть поддержка NFC. Так как процесс подключения именно наушников и подобных устройств к трансмиттеру – это еще то занятие, то наличие NFC отличное решение.
6. Видел трансмиттеры с внешними антеннами. В их характеристиках заявлено, что радиус действия в помещении увеличивается примерно до 30 метров. В обычных радиус действия метров 10. Не приходилось работать с такими моделями, но если у вас большой дом или квартира, или какие-то особые задачи, то такой вариант может вам подойти. В обычном случае не вижу смысла переплачивать.
7. Встроенный аккумулятор. Честно говоря, не совсем понимаю зачем он нужен. Для моего трансмиттера производитель завяливает работу от аккумулятора на протяжении 24 часов. Но зачем? Наверное проще подключить питание, чем думать о зарядке еще одного устройства. Хотя, возможно в некоторых ситуациях возможность автономной работы может пригодится.

Внимательно изучайте технические характеристики. Там всегда указано, что поставляется в комплекте с устройством, какие кабеля, какие есть варианты подключения, сколько устройств можно подключать по Bluetooth одновременно и т. д. Читайте отзывы.

Выводы

Интересные и полезные устройства. Можно придумать много вариантов их применения. Но основной – подключение беспроводных наушников к телевизору. Тем более, что даже в новых моделях телевизоров, которые конечно же оборудованы Bluetooth, производители почему-то ограничивают подключение наушников.

Все подключается и работает даже в случае с трансмиттером за 3 доллара. Но я бы не советовал покупать такие устройства. Все из-за очень плохого качества и большой вероятности получить устройство с браком. К тому же, процесс подключения таких устройств не самый простой и понятный. На более дорогих устройствах все реализовано немного проще. Есть кнопки и переключатели. Еще бы инструкцию на русском/украинском языке, так вообще было бы отлично.

Покупая Bluetooth трансмиттер будьте готовы к тому, что придется потратить немного времени на то, чтобы разобраться, как все подключить и настроить. Читайте инструкцию на сайте интернет-магазина. С помощью телефона (камерой в Google Переводчик) можно перевести инструкцию, которая идет в комплекте (если она есть). В случае с подключением к телевизору возможны некоторые неудобные моменты с переключением звука с динамиков телевизора на наушники и в обратном порядке. Многое зависит от способа подключения трансмиттера к телевизору и от самого телевизора.

Программа связи с видеонаблюдением Microinvest Camera Transmitter

Microinvest Camera Transmitter – это связь между товароучетным программным обеспечением Microinvest и стандартной системой видеонаблюдения. Программа позволяет свести к минимуму возможные злоупотребления со стороны персонала, что повышает безопасность автоматизированного объекта и сокращает убытки.


Данная программа позволяет торговой системе отправлять каждое действие к видеонаблюдению и накладывать в записи данных соответствующие субтитры о выполненных операциях. Кроме действий кассиров и официантов записывается и дополнительная информация:

• Количество;
• Цена;
• Скидки;
• Специальные операции (удаление/ввод, закрытие и сдача).

• Возможность построения на основе уже существующих систем видеонаблюдения;
• Функциональность напрямую встроена в программное обеспечение Microinvest;
• Нет необходимости дополнительно инвестировать в аппаратную часть;
• Каждое действие, осуществленное через софт, может быть отражено в видеозаписи;
• Возможность выбора последовательности кадров, на базе проданного артикула;
• Полное устранение схемы подмены штрих кода, при которой сканируется один артикул со штрих кодом другого;
• Возможности сканирования нескольких артикулов и последующего их удаления из счета перед закрытием и ввода, например, кока-колы вместо коктейля в ресторане;
• Возможность увидеть в записи все моменты, когда был продан какой-либо артикул (если это необходимо, чтобы проследить недостатки или есть сомнение).


Полезные ссылки:

Скриншоты:

Определение передатчика от Merriam-Webster

Определение передатчика

Примеры передатчика

Комары являются основными переносчиками болезни.

Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «передатчик».«Взгляды, выраженные в примерах, не отражают мнение Merriam-Webster или ее редакторов. Отправьте нам отзыв.

Первое известное использование передатчика

1727 в значении, определенном выше

Подробнее о передатчике

Статистика для передатчика

Процитируйте эту запись

«Преобразователь». Словарь Merriam-Webster.com , Merriam-Webster, https: // www.merriam-webster.com/dictionary/transmitter. Проверено 9 февраля 2021 г.

Дополнительные определения для передатчика

Детское определение передатчика

1 : кто-то или что-то, что передает что-то

2 : часть телефона, которая включает в себя мундштук и устройство, которое улавливает звуковые волны и отправляет их по проводам

3 : устройство, которое отправляет радио- или телевизионные сигналы

Медицинское определение передатчика

Комментарии к передатчику

Почему вы захотели найти передатчик ? Сообщите, пожалуйста, где вы это читали или слышали (включая цитату, если возможно).

Различия между типами передатчиков, часть 1

Загрузите эту статью в формате PDF.

Пассивные компоненты, такие как фильтры или аттенюаторы, часто используются для внесения критических изменений в РЧ / микроволновый фильтр с точки зрения амплитуды или формы сигнала. Однако современные разработчики систем неуклонно сталкиваются с проблемой уменьшения размера системы и, как правило, без снижения ожидаемой выходной мощности этой системы. Это означает, что пассивные компоненты должны уменьшаться в размерах, обеспечивая при этом повышенные возможности управления мощностью.

Прогуливаясь по выставочному залу на недавнем международном симпозиуме IEEE International Microwave Symposium (IMS), тенденции в пассивных компонентах были очевидны: многие поставщики расширили свои продуктовые линейки до более высоких уровней мощности и более высоких частот — многие значительно перешли в диапазон миллиметровых волн — при этом все меньшие по размеру упаковки, чтобы помочь разработчикам систем достичь своих целей по уменьшению веса и размеров.

Пассивные компоненты обычно принимаются как должное на уровне проектирования систем из-за отсутствия в них активных элементов схемы, таких как транзисторы, и необходимости источника питания.Во многих случаях пассивный компонент, такой как ответвитель или делитель мощности, может быть добавлен в систему, когда для них достаточно места. Конечно, это предполагает, что любой пассивный компонент, помещенный в ограниченное пространство, также может рассеивать выделяемое им тепло за счет обработки сигналов высокого уровня.

Направленные ответвители — один из наиболее распространенных пассивных компонентов, добавляемых в систему после определенного этапа проектирования, обычно для целей мониторинга или тестирования. Компании с широким ассортиментом продукции, такие как Mini-Circuits, имеют в наличии различные ответвители для работы с уровнями мощности до 250 Вт на частотах от 5 кГц до 18 ГГц.Эти соединители доступны в исполнении с сердечником и проводом и низкотемпературной керамической обжиговой керамикой (LTCC) для поверхностного монтажа размером всего 0,12 × 0,06 дюйма.

1. Следуя отраслевой тенденции к пассивным компонентам «меньшего размера и большей мощности», модель SXPS-4-13-75 + четырехпозиционный разветвитель / сумматор для поверхностного монтажа под углом 0 ° разработаны с более высоким импедансом для использования от 5 до 1300 МГц. (Предоставлено Mini-Circuits)

В дополнение к многочисленным 50-омным миниатюрным поверхностным и коаксиальным компонентам, Mini-Circuits также предлагает 75-омные пассивные компоненты для таких приложений, как системы кабельного телевидения (CATV).Такие компоненты, как модель SXPS-4-13-75 + четырехпозиционный разветвитель / сумматор для поверхностного монтажа под углом 0 °, разработаны с более высоким импедансом для использования в диапазоне от 5 до 1300 МГц (Рис. 1) . Делитель / сумматор имеет размеры всего 0,44 × 0,74 × 0,19 дюйма и поставляется в экранированном корпусе с закрученными выводами для упрощения пайки. Подходящий также для систем DOCSIS, компонент регулирует амплитудный дисбаланс в пределах 0,25 дБ и фазовый дисбаланс в пределах 1 ° в этом широком частотном диапазоне. Типичные вносимые потери во всем диапазоне составляют 1.5 дБ или меньше.

ARRA хорошо известен своими пассивными компонентами как в коаксиальной, так и в волноводной формах, встроенными в прочный металлический корпус. Хотя его компоненты не обязательно следуют тенденции к миниатюризации на более высоких частотах, фирма предлагает широкий спектр пассивных компонентов, которые были протестированы на высокую надежность, включая несколько типов фиксированных и регулируемых аттенюаторов, ответвителей, делителей / сумматоров мощности. , и оконечные устройства для использования в диапазоне радиочастот миллиметрового (миллиметрового) диапазона.

В качестве примера, миниатюрные полосковые направленные ответвители формы 0-3190 используют гнездовые разъемы SMA для обработки средней мощности 50 Вт и пиковой мощности 3 кВт в диапазоне частот от 500 МГц до 18 ГГц. Они поддерживают низкие вносимые потери — всего 0,5 дБ во всей полосе частот.

Повышение

Традиционно пассивные ВЧ / СВЧ-компоненты были довольно большими, по крайней мере, в размерах корпуса, достаточно больших, чтобы поддерживать использование коаксиальных разъемов. Поскольку стремление к беспроводным сетям 5G и коммерческим автомобильным радарным системам стимулирует использование пассивных компонентов в миллиметровом диапазоне частот, многие поставщики пассивных компонентов используют более высокочастотные компоненты.Тем не менее, они сохранили свои коаксиальные разъемы, хотя и с меньшими размерами, чтобы приспособиться к более высоким частотам.

Krytar Inc., давний поставщик высококачественных направленных ответвителей и других пассивных компонентов, неуклонно поднимается по частотной лестнице с высокочастотными компонентами, теперь уже в миллиметровом диапазоне частот. Направленные ответвители фирмы доступны в коаксиальных корпусах (рис. 2) для общего диапазона частот от 300 МГц до 67 ГГц со значениями связи 6, 10, 13, 16, 20 и 30 дБ.

2. Многие пассивные компоненты, такие как направленные ответвители, поставляются с коаксиальными разъемами, например эта линейка направленных ответвителей с общим диапазоном частот от 300 МГц до 67 ГГц со значениями связи 6, 10, 13, 16, 20, и 30 дБ. (Предоставлено Krytar)

Например, модель 110067006 представляет собой чрезвычайно широкополосный ответвитель с 6-дБ связью, поддерживаемой в пределах ± 2,5 дБ в диапазоне от 10 до 67 ГГц. Он также поддерживает амплитуду в пределах ± 0,75 дБ от 10 до 50 ГГц и в пределах ± 1.5 дБ от 50 до 67 ГГц. В нем используются разъемы 1,85 мм, позволяющие обрабатывать входную мощность в непрерывном режиме до 20 Вт с минимальной направленностью 10 дБ, максимальными вносимыми потерями 4,4 дБ и максимальным КСВН 1,80: 1. Его размеры всего 1,30 × 0,50 × 0,62 дюйма и вес всего 1,3 унции.

Многие пользователи используют эти прецизионные соединители в контрольно-измерительных системах, где малый размер не является слишком важным по сравнению с портативным приложением для проектирования. Тем не менее, размер печатных плат и упаковки уменьшается с уменьшением длины волны миллиметрового диапазона до такой степени, что некоторые размеры упаковки едва достаточно велики, чтобы выдержать винтовой монтаж высокочастотных коаксиальных разъемов, таких как 2. Разъемы 4 и 2,9 мм.

Такие соединители находят применение в широком спектре коммерческих и военных систем, включая системы связи, радиоэлектронной борьбы (РЭБ) и радары. В дополнение к своим направленным ответвителям, Krytar в настоящее время предлагает коаксиальные адаптеры и коаксиальные оконечные устройства, работающие на частоте 67 ГГц (по сути, предел тестовых характеристик компании для компонентов).

Управляемая мощность

С точки зрения минимизации повышения температуры в результате высоких уровней мощности, правильная тепловая конструкция и управление важны для существенного компромисса между возможными уровнями мощности и миниатюризацией пассивных ВЧ / СВЧ компонентов.Это происходит в свете того факта, что многие производители сталкиваются с требованиями со стороны системных компаний о большей мощности в меньших корпусах. MECA Electronics уделяет внимание потребностям отрасли в мощных пассивных компонентах, а также отвечает требованиям по пассивным интермодуляционным искажениям (PIM) на этих высоких уровнях мощности.

Например, оконечная нагрузка / нагрузка LPT10-NM-MO1 модели MECA предназначена для использования в диапазоне от 0,380 до 6,000 ГГц и может использоваться для базовой станции беспроводной связи и внутренних приложений в беспроводных сетях 4G (рис.3) . Благодаря прочному металлическому корпусу и штекерным разъемам типа N, он обеспечивает типичные характеристики PIM -170 дБн и низкий типовой КСВ 1,10: 1. Это одно из многих прекращений, которые компания предлагает со склада.

3. Оконечная нагрузка / нагрузка модели LPT10-NM-MO1 предназначена для использования в диапазоне частот от 0,380 до 6.000 ГГц и может использоваться для базовых станций беспроводной связи и внутренних приложений в беспроводных сетях 4G. (Предоставлено MECA Electronics)

По мере того как производители пассивных компонентов пытаются идти в ногу с растущим спросом на продукцию mmWave для приложений 5G и автомобильных радаров, некоторые производители пассивных компонентов присутствуют здесь уже некоторое время. Одна компания, SAGE Millimeter, давний поставщик коаксиальных и волноводных пассивных компонентов для микроволновых и миллиметровых волн, регулярно разрабатывает и производит такие компоненты, как направленные ответвители, полосовые фильтры и делители / сумматоры мощности для миллиметровых волн.

В качестве примера, модель SAT-FU-18819-S1 компании представляет собой волноводный орторежимный преобразователь (OMT) WR-19, который работает в диапазоне от 40 до 60 ГГц (рис. 4) . OMT разделяет форму волны с круговой или эллиптической поляризацией на две линейные ортогональные формы волны или объединяет две формы волны с линейной поляризацией в одну форму волны с круговой или эллиптической поляризацией.

4. Этот волноводный орторежимный преобразователь (OMT) WR-19 работает в диапазоне от 40 до 60 ГГц. (Предоставлено SAGE Millimeter)

OMT демонстрирует высокую изоляцию портов (40 дБ) и высокую степень подавления кросс-поляризации при низких вносимых потерях. Он использует 0,188 × 0,188 дюйма. квадратный волновод для порта антенны и два фланца волновода WR-19 для горизонтального и вертикального портов. OMT обеспечивает развязку 40 дБ и кросс-поляризацию 35 дБ с антенным портом прямоугольного волновода.

Благодаря тому, что компания уже давно обслуживает миллиметровые диапазоны, она хорошо подготовлена ​​к грядущим требованиям в автомобильной промышленности и приложениях 5G и предлагает многие компоненты, которые не всегда считаются частью линейки пассивных компонентов, такие как антенны. Модель SAK-AL173223-42-C1 представляет собой изготовленную по индивидуальному заказу секторную прямоугольную линзовую антенну K-диапазона для использования в диапазоне частот от 17 до 22 ГГц (рис. 5) . Он обеспечивает номинальную ширину луча половинной мощности 31,5 ° по вертикали и 6,5 ° по горизонтали и номинальное усиление 21,5 дБи на центральной частоте 19.5 ГГц. Уровень боковых лепестков составляет 15 дБ или лучше в диапазоне от 17 до 22 ГГц, а типичные возвратные потери составляют 12 дБ. Стандартная модель оснащена прямоугольным волноводом WR-42 и фланцем UG-595 / U в качестве входного порта.

5. Многие антенны, такие как специально изготовленная секторная прямоугольная линзовая антенна K-диапазона для использования в диапазоне от 17 до 22 ГГц, являются пассивными компонентами, которые должны быть рассчитаны на соответствующие уровни мощности. (Предоставлено SAGE Millimeter)

Эти продукты представляют собой лишь очень небольшую выборку пассивных компонентов, доступных в настоящее время для поддержки тенденций в области более мощных, компактных и высокочастотных продуктов.Такие устройства также влияют на потребность в программном обеспечении для трехмерного электромагнитного (ЭМ) моделирования, которое используется для оптимизации структур и конфигураций пассивных цепей и компонентов на более высоких частотах. Когда-то считавшиеся чем-то вроде роскоши в арсенале конструкторов, ЭМ-симуляторы теперь рассматриваются многими инженерами как незаменимые партнеры при проектировании, помогающие им добиться оптимальных характеристик коаксиальной или волноводной секции, которая работает с длиной волны сигнала, составляющей лишь небольшую часть. своего размера.

Датчик давления и датчик давления: в чем разница?

Почти все используют термины «датчик давления» и «датчик давления» как синонимы, но эти два устройства технически не одинаковы. Датчик давления преобразует давление в электронный сигнал, а датчик давления также усиливает, изменяет и отправляет этот сигнал. Независимо от этих различий, важно иметь правильный выходной сигнал.

Многие производители и пользователи не делают различий между датчиками давления и датчиками давления.Однако эти два типа приборов для измерения давления технически не одинаковы.

По сути, датчик измеряет давление, нагрузку, силу или другие состояния и преобразует показания в электронный сигнал. Передатчик также преобразует показания в электронный сигнал, но затем усиливает, модифицирует и отправляет этот сигнал приемнику.

Сравнение датчиков и преобразователей давления

В преобразователе давления тонкопленочный или пьезорезистивный датчик давления устанавливается на технологическом соединении. Датчик преобразует давление в аналоговый электронный выходной сигнал, обычно в милливольтах на выходной вольт. Эти сигналы не линеаризованы или не компенсированы по температуре.

Преобразователь давления имеет дополнительную схему, которая линеаризует, компенсирует и усиливает сигнал преобразователя. Различные типы сигналов обычно представляют собой сигналы напряжения (например, от 0 до 5 или от 0 до 10 вольт), миллиампер (например, от 4 до 20 миллиампер) или цифровые. После этого прибор может передавать сигнал на удаленный приемник.

Многие преобразователи давления предлагают различные варианты калибровки, в том числе динамический диапазон и регулировку нуля / диапазона. Интеллектуальные передатчики можно калибровать, тестировать и перезагружать удаленно через шинную сеть.

Преобразователь или преобразователь давления: какой выбрать?

Несмотря на различия между двумя типами инструментов, на самом деле не имеет значения, как люди их называют или какой из них они используют. Что еще более важно, это то, подходит ли устройство для конкретного приложения и предлагает ли нужный результат.Точность, диапазон, рабочая температура и среда — все это определяющие факторы при выборе правильного прибора давления для области применения.

Что касается выходного сигнала, вот некоторые факторы, которые следует учитывать:

• Типичные выходы мВ не имеют температурных характеристик.
• Токовый сигнал более устойчив к помехам и шуму, чем сигнал напряжения.
• Токовый сигнал также может распространяться дальше.
• Аналоговый сигнал — это просто показание давления.
• Цифровой сигнал позволяет пользователю собирать больше информации и других переменных помимо давления.
• Плата ввода многих систем управления принимает только усиленные сигналы.

Итог: приобретите необходимое устройство давления, независимо от того, как оно называется. Для получения совета эксперта о лучших датчиках для использования в вашем конкретном случае обратитесь к специалистам по измерению давления в WIKA USA.

Электронные передатчики | Электронный датчик давления на TTS

Принцип работы электронных передатчиков

Тензодатчики преобразователя давления подключены к диафрагме.Затем датчики подключаются к конфигурации моста Уитстона. Таким образом, при приложении давления тензодатчики подвергаются физической деформации. Это помогает преобразовать давление в пропорциональный электрический сигнал. Как? Диафрагма датчика отклоняется при приложении давления к датчику давления. Это отклонение приводит к деформации датчиков, что в свою очередь вызывает изменение электрического сопротивления. Это изменение пропорционально приложенному давлению.

Возможности электронных передатчиков, предоставляемые магазином передатчиков

Мы, в Transmitter Shop, можем предоставить вам электронные передатчики с различными возможностями и характеристиками, например:

Блок питания	От 24 до 40 В постоянного тока, 2 провода или 230 В +/- 10%, 50 Гц, 4 провода
Выход	От 4 до 20 мА постоянного тока
Пределы нагрузки	600 Ом (макс. )
Материалы торсионной трубки	SS 316 / INCONEL
Электронный датчик	РВДТ
Линейность	+/- 1% от диапазона
Мертвая зона	+/- 1% от диапазона
Диапазон и ноль	Регулируемый снаружи
Точность	+/- 2% от диапазона
Повторяемость	+/- 1% от диапазона
Крепление	Внутренний Внешний

В настоящее время у нас есть возможность предоставить вам три варианта электронных датчиков давления, в том числе датчики IGP20 (избыточное давление) , IDP10 (дифференциальное давление) и IGP10 (избыточное давление) .

Преимущества предоставляемых нами электронных передатчиков

Эти передатчики, которые мы производим и поставляем, используются в широком спектре приложений и отраслей. Причина в их нескольких полезных свойствах, а именно:

1. Мы можем предоставить вам эти преобразователи в широком диапазоне конфигураций, например, с прямым подключением или удаленными уплотнениями.
2. Силиконовые тензометрические датчики доказали свою эффективность в ряде установок.
3. Эти передатчики поставляются с несколькими вариантами крепления набора кронштейнов.
4. Они соответствуют требованиям FISCO / FNICO.
5. Они способны обеспечивать оптимальные характеристики измерений благодаря своей цифровой точности, стабильности и разрешению.
6. Электронные преобразователи сертифицированы с двойной пломбой и, таким образом, соответствуют требованиям ANSI / ISA 12.27.01-2003.
7. На эти преобразователи предоставляется стандартная 5-летняя гарантия.

Применение электронных датчиков давления

Эти преобразователи используются в широком спектре приложений, чтобы гарантировать поддержание нужного давления. Таким образом, машины не прикладывают слишком много или слишком мало давления во время производства. Кроме того, эти преобразователи могут использоваться с другими приборами для измерения:

• Потеря давления
• Поток воды
• Глубина
• Высота

Это измерение потери давления поможет вам предотвратить любые возможные утечки в системе.Свяжитесь с нашими экспертами, чтобы узнать больше об этих передатчиках.

Серия 673 | Датчик давления разработан для тяжелых условий эксплуатации и подходит для работы в условиях высоких ударов и вибрации. Применения включают OEM, оборудование HVAC и компрессоры.

Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить бесперебойную поставку нашей продукции, случайные обстоятельства могут вынудить нас временно исчерпать товар или иметь задержку доставки. Если это произойдет, клиенты будут уведомлены вскоре после размещения любых заказов на такие продукты, и, если это применимо, товары будут помещены в отложенный заказ. Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта.

Обновление COVID-19: из-за высокого спроса со стороны клиентов время выполнения заказа на некоторые продукты может составлять до двух недель. Несмотря на то, что ситуация со здоровьем постоянно развивается, мы постоянно работаем над тем, чтобы принять необходимые меры, чтобы необходимые вам продукты были доступны с минимальными перебоями.

Модель	Описание
673-1	Датчик давления, диапазон 0–1 фунт / кв. Дюйм.
673-10	Датчик давления, диапазон 0–1000 фунтов на кв. Дюйм.
673-13	Преобразователь давления, диапазон от -14,7 до 30 фунтов на кв.
673-14	Датчик давления, диапазон от -14,7 до 100 фунтов на кв.
673-2	Датчик давления, диапазон 0–2 фунта на кв. Дюйм.
673-3	Датчик давления, диапазон 0–5 фунтов на кв. Дюйм.
673-4	Датчик давления, диапазон 0-10 фунтов на кв. Дюйм.
673-5	Датчик давления, диапазон 0-25 фунтов на кв. Дюйм.
673-6	Преобразователь давления, диапазон 0-50 фунтов на кв. Дюйм.
673-7	Датчик давления, диапазон 0–100 фунтов на кв. Дюйм.
673-8	Датчик давления, диапазон 0-200 фунтов на кв. Дюйм.
673-9	Датчик давления, диапазон 0-500 фунтов на кв. Дюйм.

Беспроводной датчик давления в баллонах Suunto для некоторых компьютеров для погружений

Для полной функциональности включите Javascript.

Suunto стремится обеспечить соответствие этого веб-сайта уровню AA в соответствии с Руководством по обеспечению доступности веб-контента (WCAG) 2.0 и достижение соответствия другим стандартам доступности. Пожалуйста, свяжитесь со службой поддержки клиентов по телефону США +1 855 258 0900 (звонок бесплатный), если у вас возникнут проблемы с доступом к информации на этом сайте.

Этот продукт снят с производства

{{selectedHrOptionData.ProductVariantName}}

{{category}}

{{selectedHrOptionData. ProductVariantName}}

Загрузка информации о ценах и запасах

{{addToCartButtonText}}

Произошла ошибка. Пожалуйста, попробуйте позже.

Настроить и купить Купи сейчас {{findDealerButtonText}}

• {{expressDeliveryInfo}}

• Доволен или деньги вернут

{{addToCartButtonText}}

Произошла ошибка. Пожалуйста, попробуйте позже.

Настроить и купить Купи сейчас {{findDealerButtonText}}

Совместимые продукты

Технические характеристики

ProductWeightGrams !== ‘0’»>

Измерения	{{productDimensionsInGrams}} мм / {{productDimensionsInInches}} «
Масса	{{selectedProductSpecifications.ProductWeightGrams}} г / {{selectedProductSpecifications.ProductWeightOunces}} унции
Материал лицевой панели:	{{selectedProductSpecifications.BezelMaterial}}
Стекло:	{{selectedProductSpecifications.LensMaterial}}
Материал корпуса:	{{selectedProductSpecifications. CaseMaterial}}
Материал ремешка:	{{selectedProductSpecifications.StrapMaterial}}
Что в коробке?

Технические характеристики

CategoryName»> {{спецификацийListView.CategoryName}}

{{category.Name}}

DeclinationCorrection && category.NormalizedName === ‘GENERAL'»>

Материал лицевой панели:	{{selectedProductSpecifications.BezelMaterial}}
Стекло:	{{selectedProductSpecifications. LensMaterial}}
Материал корпуса:	{{selectedProductSpecifications.CaseMaterial}}
Материал ремешка:	{{selectedProductSpecifications.StrapMaterial}}
Метрические шкалы	{{selectedProductSpecifications. MetricScales}}
Имперская шкала	{{selectedProductSpecifications.ImperialScales}}
Сбалансирован для северного полушария
Сбалансированный для южного полушария
Коррекция наклона	{{selectedProductSpecifications.DeclinationCorrection}}
Масса	{{selectedProductSpecifications.ProductWeightGrams}} г / {{selectedProductSpecifications.ProductWeightOunces}} унция
{{ особенность.Имя }}	Description === null && feature.Description !== undefined»/>

• Основные характеристики
• SpecificationsList !== null» role=»presentation»> Технические характеристики

BezelMaterial»> PackageDescription !== null»>

Измерения	{{productDimensionsInGrams}} мм / {{productDimensionsInInches}} «
Масса	{{selectedProductSpecifications.ProductWeightGrams}} г / {{selectedProductSpecifications.ProductWeightOunces}} унции
Материал лицевой панели:	{{selectedProductSpecifications.BezelMaterial}}
Стекло:	{{selectedProductSpecifications.LensMaterial}}
Материал корпуса:	{{selectedProductSpecifications.CaseMaterial}}
Материал ремешка:	{{selectedProductSpecifications.StrapMaterial}}
Что в коробке?

Технические характеристики

{{спецификацийListView.CategoryName}}

{{category.

Name}} CaseMaterial && category.NormalizedName === ‘GENERAL'»> ImperialScales && category.NormalizedName === ‘GENERAL'»> DeclinationCorrection && category.NormalizedName === ‘GENERAL'»>

Материал лицевой панели:	{{selectedProductSpecifications.BezelMaterial}}
Стекло:	{{selectedProductSpecifications.LensMaterial}}
Материал корпуса:	{{selectedProductSpecifications.CaseMaterial}}
Материал ремешка:	{{selectedProductSpecifications.StrapMaterial}}
Метрические шкалы	{{selectedProductSpecifications.MetricScales}}
Имперская шкала	{{selectedProductSpecifications.ImperialScales}}
Сбалансирован для северного полушария
Сбалансированный для южного полушария
Коррекция наклона	{{selectedProductSpecifications.DeclinationCorrection}}
Масса	{{selectedProductSpecifications.ProductWeightGrams}} г / {{selectedProductSpecifications.ProductWeightOunces}} унция
{{ особенность.Имя }}	Description === null && feature.Description !== undefined»/>

Характеристики точности датчика давления

— мелкий шрифт

Датчики давления широко используются в обрабатывающей промышленности. Рекламируемая характеристика точности современных датчиков давления становится все более точной.

Часто рекламируемые характеристики точности так или иначе включают только часть правды. Он включает только некоторые компоненты точности, влияющие на общую точность, которую вы можете ожидать от преобразователя на практике в вашем приложении.

В этом сообщении в блоге я рассмотрю характеристики точности некоторых популярных датчиков давления и различные компоненты точности, такие как влияние изменения диапазона, температуры окружающей среды, монтажного положения, статического давления, длительного дрейфа, вибрации, источника питания и Больше.

Я кратко объясню, что это за компоненты и что они означают, на нескольких примерах.

Общие сведения

Мы видим, что с некоторыми спецификациями передатчиков играют в «числовые игры», где они рекламируют число точности, которое является лишь частью правды, то есть это лишь один из многих компонентов точности, которые вы должны учитывать. В некоторых случаях эти рекламные объявления могут сбивать с толку и давать неверное представление об общей практической точности, которую вы получите в своем приложении.

Может быть, конкуренция и гонка за лучшие показатели точности привели к такой ситуации, когда некоторые производители делают «ограниченные» цифры точности и помещают их на обложку брошюры и рекламируют на своем веб-сайте, в то время как полные спецификации найдено в руководстве пользователя.

Обычно характеристики преобразователя давления включают несколько компонентов точности, которые следует учитывать при рассмотрении общей точности.

Как уже упоминалось, в этом блоге будут рассмотрены характеристики некоторых популярных датчиков давления, чтобы дать вам представление о том, какие важные факторы следует учитывать и о которых следует помнить.Кроме того, я перечислю некоторые типичные номера спецификаций для различных компонентов частичной точности. Я ни в коем случае не пытаюсь принизить или обесценить какой-либо передатчик.

Поскольку точность датчика влияет на точность вашего калибровочного оборудования, мы также получаем эти вопросы от клиентов. Конечно, калибратор должен быть более точным, чем передатчик, который вы калибруете с его помощью, но соотношение точности между этими двумя параметрами — это то, о чем разные люди имеют разные мнения.В любом случае, вы должны знать об общей погрешности калибровки и задокументировать ее во время калибровки.

Выбор допуска технологического преобразователя в любом случае должен основываться на требованиях технологического процесса, а не на технических характеристиках преобразователя, установленного в этом месте.

Пора погрузиться в это…

Компоненты точности датчика давления

«Эталонная точность»

Часто упоминается отдельное заявление об «ограниченной» точности, как правило, на обложке брошюры или на веб-сайте .

Это можно назвать «эталонной точностью» или чем-то подобным, что включает только некоторые части точности, а не все части. Он включает, например, только линейность, гистерезис и повторяемость.

Эта «максимальная точность» не включает в себя все компоненты практической точности, которые вам следует учитывать (положение установки, температура окружающей среды и т. Д.). Поэтому не думайте, что эта спецификация — это то, чего вы можете ожидать на практике от преобразователя, когда вы устанавливаете его в своем технологическом процессе.

Эта «наилучшая точность» может составлять, например, 0,04% или даже 0,025% диапазона для наиболее точных диапазонов давления для наиболее точных датчиков.

Различные диапазоны давления

Часто лучшая (справочная) точность действительна только для определенных диапазонов давления, а не для всех доступных диапазонов. Кроме того, он может различаться в зависимости от типа давления, т.е. абсолютный диапазон может отличаться от диапазона манометра.

Хотя лучшие диапазоны могут иметь, скажем, даже 0.04% точности диапазона, некоторые другие диапазоны той же модели передатчика могут иметь, например, точность 0,1%.

Характеристики точности могут быть удвоены или утроены для различных доступных диапазонов давления. Итак, убедитесь, что вы знаете точность для конкретных диапазонов / моделей давления, которые вы используете.

Изменение диапазона

Преобразователи HART (интеллектуальные) можно изменить диапазон с широким коэффициентом. Часто вы можете изменить диапазон передатчика с диапазоном изменения 100: 1 или даже больше.Характеристики точности обычно указываются для полного диапазона или с ограниченным диапазоном изменения.

Если преобразователь HART (с мА-выходом) изменить диапазон на меньший диапазон, чем полный диапазон, это обычно ухудшает точность. Итак, если вы измените диапазон своего передатчика на меньший диапазон, чем максимальный диапазон, убедитесь, что вы выяснили, насколько велика погрешность, которая увеличивает точность.

Влияние температуры окружающей среды

Большинство датчиков давления используются в технологических процессах в различных условиях окружающей среды. Кроме того, температура рабочей среды может сильно варьироваться во время использования.

Как и большинство измерительных устройств, датчики давления обычно имеют некоторый температурный коэффициент, то есть есть компонент точности, который зависит от температуры окружающей среды.

Кажется, что температурная зависимость часто указывается в довольно сложном для понимания формате. Но постарайтесь понять это и спросите поставщика, если вы не можете этого понять.

В любом случае, глядя на разные передатчики, это может отличаться, скажем, от 0.01% диапазона даже до 0,5% диапазона. Похоже, что худшие модели указывают, что температурный эффект составляет более 1% диапазона.

Если температура в вашем процессе сильно колеблется, вы должны это учитывать.

Влияние статического (линейного) давления

Датчики перепада давления могут использоваться в условиях статического давления в линии. Это означает, что оба входа имеют определенное давление, и датчик измеряет разницу между двумя входами. По сравнению с датчиком-манометром, который измеряет давление относительно атмосферного давления, или датчиком абсолютного давления, который измеряет давление относительно полного вакуума.

Идеальный дифференциальный преобразователь измерял бы только разницу между входами, но на практике статическое синфазное давление в линии оказывает некоторое влияние на выход.

Если оба входа открыты для атмосферного давления, перепад давления, естественно, равен нулю. Кроме того, если у вас одинаковое давление (скажем, 50 бар / фунт / кв. Дюйм), приложенное к обоим входам, перепад давления все равно равен нулю.На практике это статическое давление оказывает некоторое влияние на выходной сигнал датчика. Таким образом, выходной сигнал немного меняется при изменении давления в линии.

Как правило, влияние линейного давления может составлять от 0,025% до 0,4% диапазона, в зависимости от модели преобразователя.

Обычно давление в линии изменяет в основном ноль преобразователя, но не приводит к значительному изменению диапазона. Итак, при калибровке вы можете проверить этот эффект, применив одинаковое давление (низкое давление и высокое давление) к обоим входам, и посмотреть, насколько изменится ноль.

Давление в трубопроводе также может оказывать некоторое влияние на диапазон датчика, что значительно усложняет работу и калибровку. Для калибровки требуется эталон перепада давления.

Долговременная стабильность

Все измерительные устройства постепенно теряют свою точность. Некоторые больше, некоторые меньше. То же самое и с датчиками давления.

Для некоторых датчиков давления указана стабильность в течение 1 года, для некоторых — даже 5 или 10 лет или даже дольше.

Например, датчик с эталонной точностью 0,04% диапазона может иметь стабильность в течение 1 года 0,2% диапазона. Некоторые другие модели имеют аналогичный уровень спецификации 0,2% от диапазона, действительный в течение 5 или даже 10 лет.

Лучшее, что я нашел, было всего 0,01% от диапазона при годовой стабильности.

В зависимости от того, как часто вы повторно калибруете датчики давления, вам следует учитывать эффект долговременной стабильности, поскольку датчик может так сильно дрейфовать до следующей повторной калибровки (и возможной подстройки).

Влияние монтажного положения (ориентации)

Монтажное положение обычно оказывает некоторое влияние на точность датчика давления. Большинство датчиков давления имеют спецификации для монтажного положения.

Обычно изменение ориентации приводит к изменению нуля и не влияет на точность диапазона. На практике ориентация передатчика не меняется при нормальном использовании. В любом случае следует учитывать ориентацию, если вы сначала откалибруете преобразователь в мастерской, а затем установите его в технологический процесс, или если вы удалите преобразователь из процесса для повторной калибровки.

Конечно, если датчик имеет удаленную изоляцию, расположение капиллярных трубок будет иметь большое влияние на нулевое значение. Опять же, это не то, что не меняется при нормальном использовании, но может повлиять на калибровку, если датчик снят с места установки.

Влияние вибрации

Многие датчики давления имеют спецификации на влияние вибрации.

Естественно, это необходимо учитывать только в том случае, если преобразователь установлен в вибрирующем месте.

Влияние вибрации на точность часто относительно невелико и может быть, например, указано как «менее 0,1% диапазона».

Влияние источника питания

Для работы 2-проводного преобразователя требуется внешний источник питания. Обычно источник питания составляет 24 В постоянного тока.

Датчики обычно могут работать в широком диапазоне напряжений питания, вплоть до 10 В постоянного тока.

В любом случае, если напряжение питания изменяется во время работы, это может иметь небольшое влияние на точность датчика.Влияние напряжения источника питания обычно невелико и может быть определено, например, как «менее 0,01% диапазона на 1 изменение напряжения».

На практике, если у вас нормальный хороший блок питания, это не проблема.

Спецификация общей точности

Некоторые преобразователи имеют некоторую спецификацию «общей точности», которая включает в себя несколько общих компонентов точности. Это может включать ранее упомянутую «эталонную точность», а также влияние температуры окружающей среды и влияние статического / линейного давления.Такая общая точность имеет более удобное значение, поскольку она приближается к реальной точности, которую вы можете ожидать от преобразователя.

В качестве примера спецификация «общая точность» может составлять 0,14% от диапазона, тогда как эталонное значение составляет 0,04%.

Таким образом, как только вы включаете влияние температуры и давления в трубопроводе, эталонная погрешность умножается в 3–4 раза.

Другая модель в качестве примера предлагает эталонную точность 0,075% от диапазона, а когда учитывается влияние температуры, она повышается до 0. 2%, а с учетом эффектов статического давления — до 0,3% от диапазона.

Если преобразователь имеет такую ​​«общую» характеристику точности, это поможет вам получить более реалистичное представление о том, какую точность вы можете ожидать на практике. Несмотря на то, что эта «общая» точность часто все еще отсутствует, здесь перечислены некоторые компоненты точности.

Загрязнение при использовании

Когда датчик давления используется в процессе для измерения давления, существует большой риск того, что мембрана датчика будет загрязнена средой под давлением или некоторой грязью.Такое загрязнение может сильно повлиять на точность датчика.

Это, конечно, не то, что можно указать, но в любом случае это большой риск при нормальном использовании. Особенно, если вы решили использовать очень долгий период повторной калибровки, например, несколько лет. Таким образом, помимо спецификации долговременного дрейфа передатчика, это следует учитывать при анализе рисков.

Если преобразователь сильно загрязнится и начнет измерения значительно неправильно, вы обычно увидите это в результатах измерений.Но если он только начинает измерять немного неправильно, это трудно заметить при нормальном использовании.

Примеры наилучшего и наихудшего случая

Если сложить все вышеперечисленные различные спецификации точности, вы придете к реальной общей спецификации точности, которую вы можете ожидать на практике.

Как правило, когда вы комбинируете независимые компоненты неопределенности, общим правилом является использование метода «суммы корней квадратов» (RSS). Простое сложение всех компонентов в виде прямой суммы было бы наихудшим сценарием, и статистически на практике маловероятно, что все компоненты будут двигаться в одном направлении в одно и то же время.Поэтому используется этот статистический метод RSS.

Чтобы получить краткое изложение в лучшем случае, мы должны взять все наименьшие компоненты точности и пренебречь теми, которые могут не иметь значения.

Для наихудшего сценария мы должны принять все компоненты точности как максимальные и предположить, что все они присутствуют.

Точность наилучшего случая

Чтобы получить максимальную точность, были использованы следующие допущения:

• Выберите наилучшую эталонную точность
• Выберите наиболее точную модель и диапазон
• Не делайте никаких дополнительных действий. диапазон -> не влияет на точность
• Используйте преобразователь в ограниченном температурном диапазоне, близком к температуре окружающей среды.Выберите наименьшее возможное температурное воздействие.
• Предположим, что нет эффекта статического давления / давления в линии (используется для манометрического измерения) -> нет эффекта.
• Предположим, что нет эффекта вибрации -> нет эффекта
• Предположим, что источник питания хороший -> нет
• Включите одногодичный дрейф

После просмотра спецификаций нескольких различных передатчиков кажется, что наименьшая общая точность, которую я могу find приводит меня к примерно 0,15% диапазона. Для большинства других моделей кажется, что лучший корпус примерно вдвое больше, поэтому около 0.3% диапазона в лучшем случае.

Есть также много моделей с большей точностью в лучшем случае.

Точность наихудшего случая

Чтобы найти точность наихудшего случая, были использованы следующие допущения:

• Выберите модель / диапазон давления с наибольшими характеристиками точности
• Предположите, что происходит некоторое изменение диапазона
• Используйте диапазон с большим температурным воздействием
• Предположим, что используется статическое / линейное давление
• Предположим небольшой эффект вибрации
• Предположим небольшой эффект источника питания
• Включите одногодичный дрейф

Опять же, глядя на различные спецификации, кажется что добавляя эти характеристики точности наихудшего случая, мы получаем где-то около 1% к 1.5% точности диапазона с самыми точными передатчиками.

Но для некоторых моделей эта цифра может быть выше.

Резюме

Как упоминалось ранее, современные датчики давления являются очень точными приборами. В любом случае полезно внимательно прочитать спецификации точности, включая все различные компоненты, влияющие на точность. Их легко пропустить и просто посмотреть на одну точность, например, «эталонную точность», которая показана в маркетинговых и других материалах.

Цель этой публикации — повысить вашу осведомленность о различных вещах, которые влияют на общую точность, которую вы можете ожидать на практике.

Конечно, то же самое относится ко всему измерительному оборудованию, а не только к датчикам давления. Всегда полезно читать все спецификации, включая все сноски, напечатанные мелким шрифтом.

Надеюсь, эта статья была для вас полезной.
