Тормозной вакуум – Вакуумный усилитель тормозов: устройство и принцип работы

4 Фев 2017 alexxlab Комментировать

Содержание

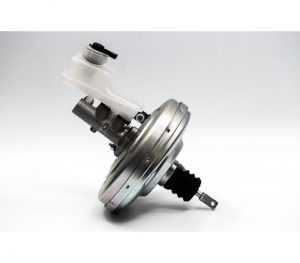

Как работает вакуумный усилитель тормозов

Если ваш дедушка, а возможно и отец ездили когда-то на старых автомобилях, возможно они еще застали ситуацию, когда для эффективного и быстрого торможения, приходилось привставать, всем весом наваливаясь, на несчастную педаль. Сегодня же такой экстрим ушел в историю и в основном благодаря вакуумному усилителю тормозов или ВУТ. Что же оно такое, как работает вакуумный усилитель тормозов, как он ломается и можно ли эти поломки устранить, обо всем этом, мы вам и поведаем прямо сейчас.

Принцип работы вакуумного усилителя тормозов

Всем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в  тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным  усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

Состоит вакуумный усилитель тормозов из двух камер, разделенных специальной мембраной.  Камера, расположенная ближе к главному тормозному цилиндру, это вакуумная камера, в ней поддерживается низкое давление. Камера же обращенная к педали тормоза называется атмосферной. Эта, атмосферная камера при помощи следящего клапана может соединяться либо с камерой, где у нас создается вакуум, либо с непосредственно окружающей средой, то есть со средой, в которой давление воздуха составляет определенную и достаточно солидную величину. Так же ВУТ включает в себя толкатель следящего клапана, который соединяется прямо с педалью тормоза, ну и  еще одной важной составляющей усилителя тормозов, является возвратная пружина мембраны.

Что касается диафрагмы, которая разделяет две камеры, то она по центру снабжена специальным пятаком, который давит на шток поршня главного тормозного цилиндра. Когда же вы отпускаете педаль тормоза, возвратная пружина, оправдывая свое название, возвращает мембрану в ее исходное положение.

Теперь распишем работу вакуумного усилителя тормозов, так сказать, в динамике.  Вакуумная камера соединяется через специальный шланг с устройством, способным создать разрежение, а говоря проще, подобие вакуума. Таким устройством может служить, либо сам двигатель, если это бензиновый мотор, либо специальный вакуумный насос. Такие насосы в обязательном порядке устанавливаются в автомобилях с дизельными силовыми установками. Хотя, в последнее время насосами стали оснащаться и ВУТ в машинах, работающих на бензине. Это нужно для стабильно высокой эффективности работы усилителя на разных режимах работы мотора.

Когда автомобиль едет и тормозить не требуется, в обеих камерах  поддерживается разреженная область. Но, как только вы нажимаете на педаль тормоза, клапан перекрывает соединение между камерами и открывает доступ в атмосферную  камеру, атмосферного же воздуха под соответствующим давлением. Вот этот-то воздух да еще усилие нажимающего на педаль, и воздействуют на поршень главного тормозного цилиндра, который обеспечивает нагнетание тормозной жидкости в систему. По сути, вакуумный усилитель позволяет нам использовать атмосферное давление, для повышения тормозного усилия. Как говорится: все гениальное, просто. Что же касается усилителей, которые оснащаются вакуумными насосами, то такое решение, кроме повышения стабильности работы ВУТ, практически всегда используется для работы электронных помощников в управлении авто. К примеру, именно такие вакуумные насосы обеспечивают работу системы ESP, отвечающей за устойчивость автомобиля на виражах и в поворотах.

Схема внутреннего устройства

  1. фланец крепления наконечника;
  2. шток;
  3. возвратная пружина диафрагмы;
  4. уплотнительное кольцо фланца главного цилиндра;
  5. главный тормозной цилиндр;
  6. шпилька усилителя;
  7. корпус усилителя;
  8. диафрагма;
  9. крышка корпуса усилителя;
  10. поршень;
  11. защитный чехол корпуса клапана;
  12. толкатель;
  13. возвратная пружина толкателя;
  14. пружина клапана;
  15. следящий клапан;
  16. буфер штока;
  17. корпус клапана;
  1. вакуумная камера;
  2. атмосферная камера;
  3. каналы
  4. каналы

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

  • снижение эффективности торможения;
  • троение двигателя на холостых оборотах;
  • педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно  устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Видео о вакуумном усилите тормозов

Похожие статьи

avtonov.com

устройство и 3 способа его проверки

Содержание статьи

В статье вниманию представлены ответы на вопросы: что представляет собой данное устройство, как оно работает, как проверить его на предмет работоспособности и как провести необходимые ремонтные работы.

Что такое вакуумный усилитель тормозов и зачем нужен

Вакуумный усилитель тормозной системы в современных авто — это особый функциональный узел, без которого сложно представить себе всю конструкцию целиком. Как известно, усилий ноги человека недостаточно, чтобы замедлить или остановить движение машины, которая к тому же несётся на огромной скорости. Именно в этот момент и приходит на помощь данное устройство. Усилитель позволяет всей системе отработать с оптимальным коэффициентом полезного действия.

Водитель оказывает на педаль незначительно усиление, по сравнению с тем, как осуществляется работа его же, но уже на колодках тормозной системы. Именно вакуумный усилитель позволяет хрупким девушкам управлять многотонными внедорожниками.

Говоря иными словами, вакуумный усилитель — это достаточно эффективная конструкция, которая обеспечивает огромную разницу в усилениях, производимых человеком и осуществляемых по факту.

Устройство и месторасположение

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

  • корпус;
  • диафрагма для двух камер;
  • специальный следящий клапан;
  • шланг вакуумного усилителя тормозов;
  • толкатель тормозной педали;
  • шток поршня от основного тормозного гидроцилиндра;
  • возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.

Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.

В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.

Принцип действия

Самым главным в данной конструкции является её надежность. Чтобы приблизительно представить себе принцип работы встроенного вакуумника, стоит представить работу механизма, в накопительный бак которого в процессе движения осуществляется подача воздуха. В результате достигается достаточно большое давление. Подобный накопленный запас воздуха, подаваемый под серьезным давлением, пропорционально подается в механизм, создавая при этом высокое усилие. В этом заключается основной принцип действия усилителя.

Несмотря на отсутствие каких-либо секретов в особенностях работы механизма, производители с особым вниманием относятся к конструкции узла. Это важно по той причине, что для современного транспортного средства, предназначенного для эксплуатации на высокой скорости, максимально надежная работа тормозной системы — это самый главный фактор.

Именно по этой причине конструкция вакуумного усилителя должна быть максимально надежной.

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

  • необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
  • сниженная величина хода тормозной педали;
  • торможение продолжается после отжатия педали;
  • неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
  • присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
  • полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

  1. Потеря герметичности шланга.
  2. Неисправность диафрагмы.
  3. Потеря основных свойств встроенных клапанов.
  4. Общее нарушение герметичности камер.
  5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.

Как самостоятельно проверить работоспособность тормозной системы?

Существует два относительно простых метода проверить, как работает вакуумный усилитель тормозов. Первый заключается в следующих действиях:

  1. Нужно завести и прогреть двигатель.
  2. Следует заглушить его.
  3. Несколько раз нажать на тормозную педаль.

При первом нажатии она должна быть выжата до упора. После вторичного нажатия и всех последующих, ход движения педали должен снижаться. Если при неоднократном нажатии педали не отмечается никакой разницы, это говорит о том, что разряжения в усилителе не создается.

Второй метод проверки осуществляется при заглушенном двигателе. Потребуется несколько раз нажать на тормозную педаль до предела, а при последнем нажатии зафиксировать её в нажатом положении. После этого необходимо завести двигатель. Если система работает исправно, педаль немного передвинется вниз.

Чтобы быстро определить, как работает вакуумный усилитель тормозов, можно провести очень простой тест. При запущенном двигателе требуется максимально сильно выжать тормоз и потом заглушить двигатель. Если на протяжении одной минуты после остановки двигателя, педаль немного сдвинется вверх, можно судить о том, что в системе есть небольшая утечка воздуха. Соответственно придется провести определённые ремонтные работы.

Способы самостоятельного устранения неисправностей

Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.

Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.

При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.

После совершения покупки, нужно выполнить следующую последовательность действий:

  1. Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
  2. В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.
  3. Аккуратно снимается шланг, посредством удержания обратного клапана рукой.
  4. От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.
  5. Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.

После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.

Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.

Заключение

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.



Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

что это такое, устройство и предназначение

На многих старых автомобилях эффективность торможения напрямую зависит от силы нажатия на педаль. Однако такой подход неудобен и ненадежен, особенно в настоящее время, когда машинами активно пользуются и женщины.

Поэтому автопроизводители используют различные усиливающие устройства, благодаря которым обеспечивается высокая скорость и эффективность срабатывания тормозной системы независимо от веса и физической силы водителя. Чаще всего в современных автомобилях используются вакуумные усилители тормозов (ВУТ). От работоспособности этого узла зависит качество торможения и, следовательно, ваша безопасность. Поэтому нужно понимать предназначение вакуумного усилителя тормозов, особенности его конструкции, а также уметь своевременно распознавать неполадки в его работе и выполнять необходимую диагностику.

Для чего он нужен вакуумный усилитель тормозов

Современные автомобили в большинстве своем оснащаются тормозной системой гидравлического типа – колодки а ней сжимаются под действием несжимаемой жидкости, которая от центрального цилиндра по специальным каналам подается к тормозным цилиндрам на колесах. Водитель же, нажимая на педаль, приводит в действие именно центральный цилиндр – остальное гидравлика делает самостоятельно.

Такой принцип действия существенно повышает эффективность торможения и требует меньших усилий, чем простые механические тормоза. Но, у гидравлических тормозов есть и свои недостатки:

  • сохраняется объективная зависимость физической силы, требуемой для остановки машины, от ее массы и скорости движения;
  • на результативность торможения влияет и время в пути – после нескольких часов езду и нескольких десятков нажатий на педаль тормоза вы просто-напросто утомитесь и не сможете нажимать педаль достаточно быстро и с требуемой силой.

Решить эту проблему призван вакуумный усилитель тормозов, также известный как ВУТ. Он отличается от других типов усиливающих устройств относительной простотой конструкции и одновременно с этим эффективностью использования. ВУТ образует единую систему с главным тормозным цилиндром и выполняет следующие функции:

  • увеличивает импульс, возникающий при нажатии педали;
  • повышает эффективность торможения;
  • обеспечивает возможность экстренной остановки автомобиля.

Благодаря использованию вакуумных усилителей тормозов усилие, оказываемое человеком на педаль тормоза, увеличивается в среднем на 300-500%. В зависимости от модели машины, ее массы и технических характеристик мощность используемого в ней вакуумного усилителя может быть различной. Однако конструктивно все усилители данного типа идентичны.

Устройство вакуумного усилителя тормозов

Устройство и принцип действия вакуумного усилителя тормозов основано на создании разницы давлений в изолированных камерах, между которыми находится диафрагма. В состоянии покоя, когда педаль тормоза находится в верхнем положении, атмосферная и вакуумная камеры соединены специальным каналом, проходящим через диафрагму. Благодаря этому в них сохраняется равное низкое давление.

Когда водитель нажимает на педаль тормоза, активируется следящий клапан, перекрывающий вакуумный канал и открывающий атмосферный канал. В результате давление воздуха в атмосферной камере становится существенно выше давления в вакуумной камере. Диафрагма перемещается к главному цилиндру, образуя высокое давление на его шток.

Именно в этом и заключается главная задача вакуумного усилителя – увеличивать усилие, оказываемое на шток тормозного цилиндра.

Симптомы неисправности вакуумного усилителя тормозов

Несмотря на простоту конструкции этого устройства, в его работе могут возникать неполадки, вызванные теми или иными причинами. Это может привести к тому, что машина станет хуже тормозить – в результате это создаст реальную угрозу жизни и здоровью вас и окружающих вас людей. Поэтому нужно уметь своевременно распознать проявление неисправностей в работе ВУТ. Наиболее характерными симптомами в этом в этом случае будут следующие:

  • торможение стало менее эффективным;
  • при нажатии на тормоз раздается шипение, также возможно повышение оборотов мотора;
  • тормозная педаль нажимается очень туго либо не нажимается вовсе;
  • троение мотора при работе на холостых.

Последний признак проявляется при нарушении герметичности вакуумного шланга, отходящего от усилителя. При этом избыточный воздух поступает во впускной коллектор. Если после нажатия на педаль тормоза троение пропадает, то следует проверить целостность соединений, шлангов и хомутов, так или иначе связанных с вакуумным усилителем. Здесь нужно сразу же отметить, что такое троение может проявиться только на бензиновых двигателях, дизели в силу особенностей конструкции не подвержены этому эффекту.

Как проверить вакуумный усилитель тормозов

Если вы подозреваете, что ВУТ вашего автомобиля неисправен, то можно выполнить ряд проверок – они довольно простые и при этом точные:

  1. Заведите двигатель и дайте ему поработать на холостых 5-7 минут. После этого заглушите машину и до конца выжмите тормоз, опустите его и выжмите снова. Если при повторном нажатии ход педали существенно уменьшился, то это будет свидетельствовать о наличии неисправностей в работе усилителя.
  2. При выключенном двигателе 6-8 раз нажмите на тормоз, а затем запустите мотор. При исправном усилителе выжатая до конца педаль должна опуститься еще ниже – это свидетельствует об опускании штока тормозного цилиндра.
  3. Заведите машину, выжмите педаль тормоза до конца и заглушите двигатель. Если в системе усилителя нет утечек воздуха, то педаль в течение 30 секунд после выключения зажигания будет сохранять свое выжатое положение.

При выявлении любой неисправности в работе вакуумного усилителя тормозов следует как можно скорее обратиться к специалистам для ремонта этого узла.

Видео на тему

Похожие статьи

avtonov.com

Вакуумный усилитель тормозов и все,что нужно о нем знать.





Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

  • корпус
  • диафрагма (на две камеры)
  • следящий клапан
  • толкатель педали тормоза
  • шток поршня гидроцилиндра тормозов
  • возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.


Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Как работает?

Принцип работы построен на разнице давлений. Корпус усилителя включает в себя два контура, разделенных между собой мембраной. Одной частью контур соединяется со шлангом (откуда идет разряжение). Второй конец подключается к следящему клапану. Он контролирует смену разряжения и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата), диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, разряжение перекрывается следящим клапаном. Диафрагма двигается в сторону тормозного цилиндра и толкает шток. Последний и увеличивает данное усилие. Если надавить на педаль до упора, отверстие увеличится. При большем атмосферном давлении возрастает и разряжение. В итоге отклик на педаль становится более резким. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки разжимаются.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

P.S. 1. О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции. 2. Не забывайте своевременно проверять тормозную систему.

ОСНОВНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Видов поломок вакуумника не так уж и много, а именно:

  • Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
  • Выход из строя обратного клапана;
  • Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.



Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

ПРИЗНАКИ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ В РАБОТЕ

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.

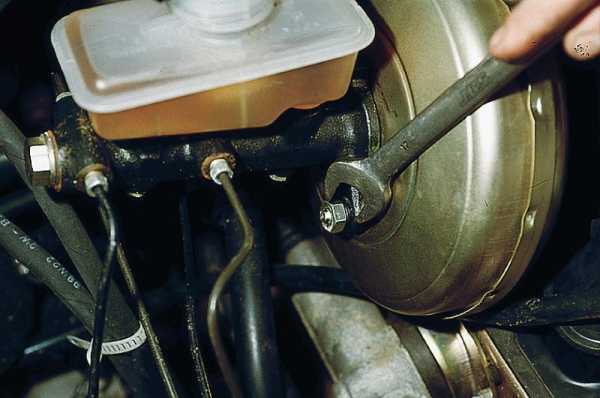

  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

  1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
  2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
  3. Разъединяем усилитель от цилиндра.
  4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
  5. Разъединяем, откручивая две гайки.
  6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.





seite1.ru

Как проверить вакуумный усилитель тормозов

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения. Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

  1. Мембрана.
  2. Канал атмосферной камеры.
  3. Следящий клапан с толкателем.
  4. Шток.
  5. Канал вакуумной камеры.
  6. Поршень.
  7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной.  В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

  • вакуумным шлангом утрачена герметичность;
  • диафрагма неисправна;
  • клапана утратили свои свойства;
  • в камерах нарушена герметичность;
  • пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.
ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

  1. Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
  2. Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
  3. Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

  1. При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
  2. Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

  1. Заведите двигатель.
  2. Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Тем более, что это унифицированная запчасть – одна и та же модель подходит к разным маркам автомобилей.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее. Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

  1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
  2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
  3. Автомобиль начинает «троить»;
  4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

Загрузка…

okeydrive.ru

Как проверить вакуумный усилитель тормозов (видео) + 3 способа

Сегодня вакуумный усилитель (ВУ) является неотъемлемой частью тормозной системы каждой машины. Это устройство дает возможностью остановить транспорт легким нажатием на педаль. Выход данного механизма из строя является серьезной проблемой, способной спровоцировать фатальные последствия. При обнаружении даже небольших отклонений в работе тормозной системы необходимо срочно выполнить ряд диагностических процедур и ни в коем случае не откладывать это мероприятие. Ниже мы рассмотрим, как проверить вакуумный усилитель тормозов, а также уделим внимание причинам его характерных неисправностей.

Устройство вакуумного усилителя

Вакуумный усилитель представляет собой единый блок с НТЦ (главным тормозным цилиндром). Этот узел состоит из пяти основных сегментов. Сегодня существует масса различных конструктивных решений и их модификаций, каждая из которых отличается наличием дополнительных деталей, габаритами, конфигурацией и так далее. Однако основные составляющие являются неизменными, рассмотрим их более подробно.

  • Корпус поделен на 2 камеры специальной диафрагмой. Первая атмосферная полость размещается со стороны ГТЦ, а вакуумная камера находится в направлении тормозной педали.
  • Вакуумная камера. Этот сегмент включает такие детали, как впускной коллектор и обратный клапан. Первый элемент является источников разряжения. В сочетании с дизельными моторами, конструкция имеет электрический насос, который обеспечивает непрерывную подачу усилий. В таких моделях вакуумный усилитель находится в заряженном состоянии, только когда работает силовой агрегат. При выключении мотора или неисправности этого узла происходит отключение коллектора от усилителя.
  • Атмосферная камера оборудована специальным клапаном. В исходном положении этот элемент соединяет ее с вакуумной полостью, а при перемещении педали, соответственно, отсоединяет. В совокупности этот и предыдущий элементы являются основными компенсаторами массы.
  • Толкатель напрямую подключается к педали тормоза. Он предназначен для перемещения отслеживающего клапана, смонтированного между вакуумной камерой и атмосферной полостью. Эластичная диафрагма соединена с торцом штока ГТЦ и обеспечивает подачу в цилиндр жидкости под определенным давлением.
  • Возвратная пружина служит для возврата диафрагмы в начальное положение, когда вы убираете ногу с педали. Обеспечивает исходное состояние диафрагмы, когда нет воздействия на педаль системы торможения.В новых моделях современных авто, конструкция которых включает ESP-систему, устанавливаются усилители активного типа, предотвращающие опрокидывание.

Принцип работы усилителя

Работа типового вакуумного узла реализована на дисбалансе давления в полостях корпуса усилителя. В результате получаемого разряжения двигается толкатель, который воздействует на шток поршня ГТЦ. При нажатии на педаль, усилия передаются к отслеживающему клапану, соединяющему обе полости. В итоге понижается давление в атмосферной камере, диафрагма выгибается и давит на шток. ГТЦ. После освобождения педали происходит возврат всех сегментов, соответственно выравнивается давление в обеих полостях. Возвратная пружина в этом случае перемещает диафрагму в исходное состояние. В общем, принцип работы вакуумного усилителя тормозов, достаточно прост, как и его конструктивное решение. За десятилетия использования в автомобильной индустрии ВУ практически не подвергался значительным изменениям.

Основные признаки поломки  ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

Запустите силовой агрегат и заглушите его через несколько минут. Зажмите педаль газа, а затем отпустите ее и повторите процедуру. Во время последующих нажатий ход педали должен постепенно уменьшаться. Если разницы нет, это свидетельствует о том, что не обеспечивается дополнительное усилие в ГТЦ, следовательно, требуется ремонт усилителя.

Видео — Как самостоятельно проверить вакуумный усилитель

Характерным признаком какой-либо неисправности ВУ может быть полная или частичная его неспособность поглощать усилия, которые формируются на педали системы торможения. Иными словами, если вы, нажимая на педаль, ощущаете слишком большие усилия, значит, ВУ не работает. Как правило, проблема может заключаться в обрыве, перетирании или разгерметизации эластичного трубопровода, обеспечивающего соединение коллектора мотора с ВУ. Поломка также может быть следствием появления различных дефектов внутри самой конструкции усилителя: повреждение и нарушение эластичности диафрагмы, отслеживающего клапана и так далее.

Для выявления источников неисправностей необходимо провести ряд простых тестов. Преимуществом нижеприведенных методов является то, что они не требуют использования специального оборудование или других диагностических приспособлений. Эти проверочные операции доказывают свою практичность и эффективность уже на протяжении многих десятилетий.

Метод №1

Запустите силовой агрегат. Дайте поработать пару минут на нейтральной скорости, а затем заглушите мотор. Понажимайте несколько раз педаль системы торможения. В том случае, если узел работает исправно, при первой попытке, как это и предусмотрено, педаль выжмется до упора. Значит, образовавшийся вакуум притянул диафрагму, которая привела в движение поршень ГТЦ с помощью штока. После того как Вы отпустите педаль, в камерах должен восстановится баланс давления. Во всех следующих попытках воздействия на педаль ее ход будет уменьшаться. Это обуславливается отсутствием подкачки, разряжению браться неоткуда. Если между нажатиями после выключения двигателя не возникает ощутимая разница, значит, устройство не получает дополнительное усилие от ГТЦ.

Метод №2

Второй способ диагностики необходимо проводить после предыдущего. Он позволяет получить более достоверную информацию о работоспособности системы. После того как Вы включили и выключили мотор, а потом нажали несколько раз на тормозную педаль и получили определенный результат, необходимо обратить внимание на положение тормозного рычага. Если ВУ исправно работает, рычаг должен вернуться в исходное положение. Выжмите полностью педаль системы торможения и запустите мотор, удерживая ее. После включения силового агрегата в вакуумной камере ВУ образуется определенное разряжение, которое заставит переместиться шток. Последний тянет за собой толкатель. Поэтому педаль легко опускается. Если в этом случае положение педали не изменилось, это является явным признаком выхода из строя механизма. В данном случае потребуется детальный осмотр с последующим ремонтом или заменой усилителя.

Метод №3

Последний диагностический метод позволяет проверить систему на предмет утечки воздуха. Запустите мотор и нажмите на педаль, а затем заглушите агрегат, удерживая рычаг в активном положении 2-3 минуты. В случае какого-либо нарушения герметизации в конструкции ВУ разряжение внутри вакуумной полости начнет уменьшаться, что приведет к смещению диафрагмы. В итоге педаль будет медленно подниматься, так как исчезнет уравнивающая ее позицию сила. Разницу в необходимой прижимной силе можно ощутить буквально с первой минуты.

Вышеописанные методы позволяют выявить неисправности вакуумного усилителя тормозов. Если Вы повторили указанные процедуры и не обнаружили негативных изменений в работе устройства, значит, механизм поглощения усилия полностью исправен. При обнаружении поломок нужно срочно заняться ремонтом. Пренебрежение этой процедурой в лучше случае приведет к дорогостоящим ремонтным работам, а в худшем может стать причиной аварии в процессе движения транспортного средства из-за отказа тормозного усилителя.

vipwash.ru
