Установка автосигнализации на Лада Гранта

Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация

Автор Юрий_1

Замок зажигания:
+12 – коричневый
ign1 – синий/черный
стартер – красный

Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (в разрыв диод)

Порог водителя:
концевик водителя – красный/зеленый, к нему же подключаем остальные двери

Под капотом:
тахо – белый/черный на модуле зажигания
концевик капота в штатное место

Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).

Центральный замок ставим свой.

Точки подключения автосигнализации на Лада Гранта 2012г

Автор RA9UBD

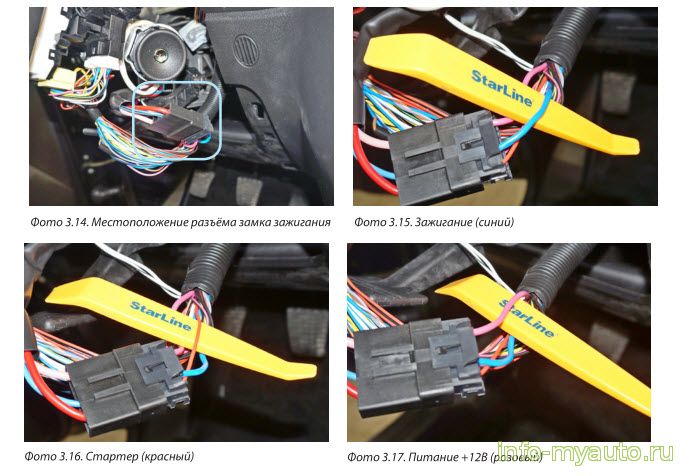

Замок зажигания:
+ 12V — розовый
IGN_1 — синий
Start — красный

Левый порог:
Повороты — синий и синий/чёрный
Бензонасос

— серый
Концевик водителя — красный/зелёный
Ручник — коричневый/синий

Приборка:
Концевик водителя — красный/зелёный
Ручник — коричневый/синий

Центральный замок — установить электропривод в водительскую дверь, если нет электропривода в двери
Багажник — белый/чёрный; жгут в багажнике (ставим диод)
Тахометр — коричневый/красный; в комплектации норма можно взять на блоке электроусилителя руля

Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор ставить не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты.

Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге. Концевики такие же, как подкапотный на Приоре. Концевики придётся брать с разъёмом и проводками.

Точки подключения автосигнализации на Lada Granta 2017, комплектация с одним водительским концевиком

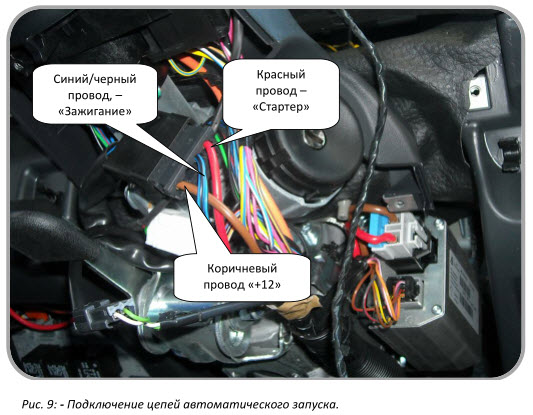

Замок зажигания:
+12 – коричневый
зажигание – синий/черный
стартер – красный

Центральный замок (силовое управление) — вставить провода в pin 2 и pin 7 в разъём электропривода водительской двери.

Сигнализация Pandora DX50 по can — обход иммобилайзера, заведённый двигатель, ручник, тормоз.

Сигнализация Starline A93 2Can по can — то же самое, что и Пандора ДХ50 плюс блокировка двигателя.

Концевик водительской двери (-) — зелёный/красный в пороге водителя. К нему же подключаем все установленные концевики дверей. В разрыв зелёно/красного ставим диод. Сигналкой подключаемся в разрыв со стороны концевика.

Концевик багажника (-) — белый/чёрный на подсветке багажника. Ставим диод в разрыв и подключаемся сигнализацией в сторону концевика.

Открывание багажника (+) — замкнуть контакты на кнопке отпирания багажника с помощью нормально-разомкнутых контактов реле.

Концевик капота — устанавливаем свой.

LIN нет.

Панель приборов:
CAN — розовый/зелёный и жёлтый/синий
повороты — синий и синий/чёрный

Бензонасос (+) — серый в пороге водителя

Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация

Автор Юрий_Г

Замок зажигания:
+12 – черный
ign 1 – синий/черный
стартер – красный

Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (диод в разрыв)

Тахометр – серый на блоке ЭУР справа от руля в малом разъеме, пин 2

Порог водителя:
двери – коричневый/красный (диод в разрыв)
концевик багажника – на плафоне багажника белый/черный (диод уже есть в плафоне)

Концевики на остальные двери и капот ставим свои.

Проход под капот – через резинку гидрокорректора.

Центральный замок – в водительской двери в разъем установить пины 2 и 7, управление по «силе». Так как при включенном зажигании цз не закрывается, то программируем на сигнализации «завершение программной нейтрали по закрытию последней двери». Тогда все корректно работает.

Обход иммо – стандартно. Делал кольцо на замок.

Точки подключения автосигнализации на Lada Granta 2019, АКПП, Starline A93 2can2lin

Автор Юра—11

Замок зажигания:
+12 – коричневый
ign 1 – синий/черный
acc – розовый
стартер

– подключаем в сером разъеме снизу блока предохранителей, крайний красный

Из can двери, педаль тормоза, заведённый двигатель. При активации функции комфорт обязательно разрешаем управление штатной охранкой.

Панель приборов:
повороты – синий и синий/черный
can h – розовый/зеленый
can l – желтый/синий

шина LIN – красный/зеленый в разрыв (белый/зеленый в сторону разъема, белый – в сторону авто) в жгуте из двери водителя

багажник – черный/синий из багажника, в разрыв диод
капот – штатный концевик белый/черный, диод в разрыв

Бесключевой обход прошел обучение не при включении зажигания, а именно при попытке запуска (до запуска оба способа обучения выдали ошибку).

Двигатель был с ДМРВ.

Проход под капот через пластиковую заглушку педали сцепления.

Статьи по теме

Установочные карты сигнализаций на Lada Granta

Установка сигнализации своими руками: точки подключения, схема

Сигнализации для машин исполняют функцию оповещения владельца транспортного средства о проникновении посторонних личностей во внутрь авто. Они бывают разных типов, много производителей занимаются выпуском охранных систем для авто.

Если владелец машины нашёл для себя нужную охранную систему, принёс её к себе домой – это говорит, что систему необходимо устанавливать.

Автомобилист может довериться в этом вопросе профессионалам или своим близким. Но в этом нет особой необходимости, ведь инструкция по установке сигнализации всегда прилагается к охранному устройству.

Что владельцу транспортного средства нужно знать о сигнализациях

Модели охранных, автомобильных систем разных марок и видов отличаются между собой не только в плане внешнего вида и комплектации.

Каждая установка может иметь собственную схему, пользуясь которой владелец машины сможет разместить все части сигнализационной системы в правильном порядке.

Подводные камни этого процесса могут скрываться не только в схемах, а и в следующих показателях:

в разных сигнализациях провода одного и того же цвета могут выполнять разные функции, которые не будут являться идентичными;
некоторые виды сигнализации требуют больше усилий в плане установки со стороны владельца машины, ведь могут иметь дополнительные элементы, отвечающие за разные функции системы;
схема подключения самой сигнализационной системы может не подходить для авто определённого типа – следует выбирать охранную систему под конкретную модель машины.

Если человек учёл все особенности своего транспортного средства, рассмотрел ряд возможных усложнений для работы над монтажом и понял, что ему это под силу – установка сигнализации своими руками для него не станет проблемой.

Подготовка инструментов для произведения монтажных работ

Чтобы быстро, правильно, качественно установить сигнализацию на собственный автомобиль необходимо запастись выдержкой и силами, а ещё подготовить следующие инструменты:

мультиметр электрического типа – необходим для произведения измерений проводимости;
набор дополнительных проводов – на тот случай, если потребуется удлинение тех, что есть в комплекте с охранной системой;
поролон серого или чёрного цветов – используется для обмотки центрального блока;
качественная, желательно чёрная изоляционная лента и двухсторонний скотч;
торцевой ключ, набор отвёрток и нож – для произведения зачистки проводов;
специальные, изоляционные жгуты, в которые будет необходимо продеть провода для дополнительной защиты.

Подготовив сигнализацию с функцией автозапуска к монтировке, владелец машины может установить сигнализацию на авто за несколько часов. Желательно, чтобы под рукой были не только необходимые инструменты, а и схема, которая поможет произвести всё правильно.

Установка автомобильной охранной системы самостоятельно – в каких местах производится подключение

Автомобильные, охранные системы с автозапуском работают по одинаковому принципу и схема их установки такая же. Точки подключения сигнализации на автомобиле являются следующими:

Свободные полости, которые находятся за приборной панелью.
Отдел стояночного тормоза.
Места запирания и отпирания дверей.
Статор и поворотники.
Возле датчиков открытия дверей и багажника.
Возле тормозной педали и стояночного тормоза.

Все эти точки для сигнализации с автозапуском владелец машины может найти, пользуясь показателями модуля ЦЭКБС или заглянув за приборный щиток. Точки подключения сигнализаций в автомобилях большинства брендов расположены примерно в одинаковых местах.

Произведение процесса установки охранной системы своими руками

Выбрав автомобильную сигнализацию с автозапуском и обратной связью, человек должен позаботиться о её правильной установке. Общий алгоритм действий, который предполагает установка автосигнализации с обратной связью и функцией автозапуска выглядит следующим образом:

производится снятие приборной и рулевой панелей;
нижняя накладка рулевой колонки аккуратно извлекается;
производится установка системного блока сигнализации в скрытом мете;
выполняется прокладка проводов, их защита и удлинение;
в багажном отсеке устанавливают датчик удара и сирену;
подключают провода необходимых цветов, согласно тому что показывает схема, к специальным точкам на машине;
подключаются провода сигнализации к системе питания машины.
производится проверка функциональности при помощи автозапуска сигнализации с обратной связью.

Самостоятельная установка сигнализации на автомобиль требует со стороны его владельца больших усилий и запаса временного ресурса. Схема установки помогает производить каждый процесс правильно, шаг за шагом.

Поставить сигнализацию самому на машину будет легко если пользоваться инструкцией к охранной системе.

Дополнительные факты, о которых нужно помнить при монтаже сигнализации с автозапуском

Сигнализация для машин с функцией автозапуска и обратной связью требует к себе особого внимания во время установки. Каждый владелец, который хочет защитить свою машину от угона, поставив мощную автосигнализацию должен знать, что её правильная работа зависит от способа установки. Кроме того, что прописано в инструкции, человек должен руководствоваться следующими правилами:

нужно поставить системный блок охранной системы в место с ограниченным доступом влаги, тепла и радиационных волн;
для того, чтобы избежать изгиба проводов и их последующего обрыва необходимо использовать специальные резиновые трубки в качестве защитного механизма;
прокладка проводки должна производиться исключительно в сухих местах кузова;
запрещено опускать разъемы в металлические части кузова машины;
жгут проводов обязательно необходимо обматывать качественной изоляционной лентой.

Карты монтажа автосигнализаций присутствуют в инструкции к устройству. Если владельцу машины будет легче пользоваться схемами их интернета – это тоже хорошее решение. Сигнализации с функцией автозапуска и обратной связью самостоятельно установить удастся каждому водителю. Чтобы защитить свою машину ему нужна сама охранная система, схема по её установке и набор инструментов. Проверять функции обратной связи и автозапуска нужно сразу же после монтировки системы. Три сигнала – установка прошла неудачно. Если только один сигнал всё хорошо.

Самостоятельная установка охранной системы для машины с автозапуском и обратной связью возможна, но для этого необходимо набраться терпения и делать всё согласно правил.

Подпишитесь, чтобы не пропустить ничего важного

Точки подключения сигнализаций, установка — На колесах

Автосигнализация Mongoose IQ 215

Схема подключения SHERIFF ZX-900

схема подключения сигнализации Star Line Twage A2
схема подключения сигнализации Alligator D-910
Схема подключения сигнализации sheriff
Схема подключения входов. Spider S301 Hyundai Tucson-1
схема подключения сигнализации Black Bug Super BT-84W
Схемы подключения сигнализации StarLine A4
схема подключения сигнализации aps1000
схема подключения сигнализации PANTERA SLK 85
Схема подключения электростеклоподъёмника
Схема подключения сигнализации Star Line Twage B6
Схема подключение сигнализации — Anaconda A-400
Схема подключения сигнализации SUN-I
схема подключения сигнализации ALLIGATOR. LX-8000RS
Схема подключения сигнализации aps-2100
схема подключения китайской сигнализации
схема подключения сигнализации ALLIGATOR S-250
Схема подключения Alligator Monster M-500
Источник: http://xn--80aaaggegzcpfe6agdf1azgej2u.xn--p1ai/ustanovka-signalizacij/podborka-sxem-ustanovki-avtosignalizacij/
Установка автозапуска и сигнализации Pandora 3910. Точки подключения на Audi A6
23 сентября 2017 11:06:33
Просмотров: 3318
Сигнализация Pandora DXL 3910 Pro полностью управляет центральным замком, видит все концевики дверей, капота и багажника.
На автомобилях с ключом, выпуска 2005-2011г. — необходимо разбирать замок зажигания и выводить для имитации работы родного ключа.
Особенности:
Полная поддержка Slive режима (работа со штатным брелоком).
Доводчик всех четырех стекол.
Запуск двигателя с родного ключа.
Установка сигнализации с автозапуском Pandora 3910 на Audi A6
Разбираем салон, кикпанели, лицевую панель. И самое главное снимаем замок зажигания.
Разобранный замок зажигания с электронной платой.

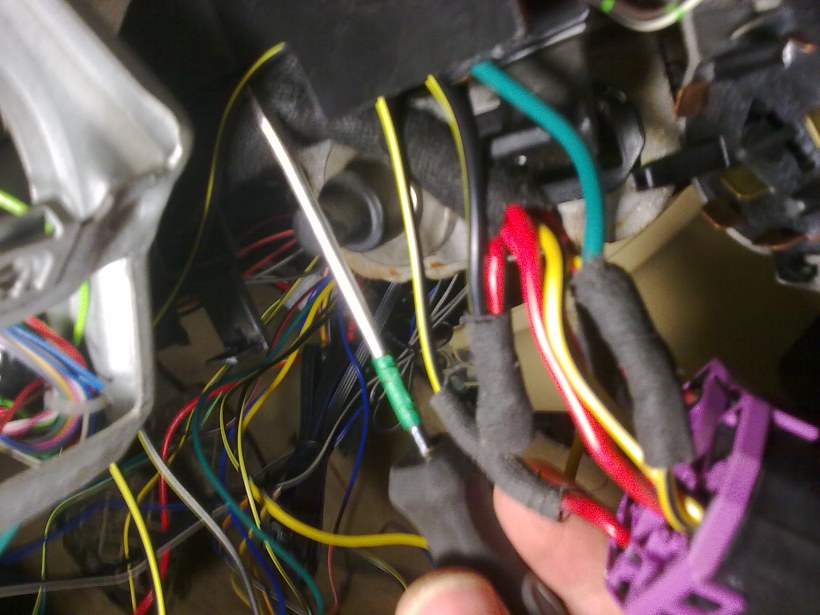

Выводим провода для релейной имитации работы замка зажигания Audi A6.
Общее количество точек пайки составляет 44 штуки.
Если вы никогда не делали подобной работы, советую посмотреть стоимость нового замка.
Общая схема распайки приведена ниже. Картинка выдернута из интернета, рисовать свою — нет желания.
Внимание! На схеме ошибка — самая ближняя линия (где режем желтый провод) это ACC (работает в обратной логике) красный провод с блока реле необходимо подсоединять к синему выводу.
Упаковываем теперь уже отдельный модуль зажигания и выводим провода для подключения автозапуска на сигнализацию Pandora 3910.
Провод под термодатчик и сирену проложен через штатные уплотнительные резинки.
Провода в подкапотном пространстве обязательно защищаются гофрой.
Функции, которые реализуются сигнализацией Pandora DXL 3910 Pro по протоколу CAN приведены на схеме ниже:
Точки подключения Audi A6 при установке сигнализации Pandora 3910:
Can шина Оранжево/зеленый, оранжево/коричневый На блоке ВСМ (левая сторона под рулем)
+12V красно/желтый ? На блоке ВСМ ?
ACC, зажигание, стартер согласно распайке замка зажигания Самодельный релейный модуль
Поворотники коричнево/красный ? На блоке ВСМ

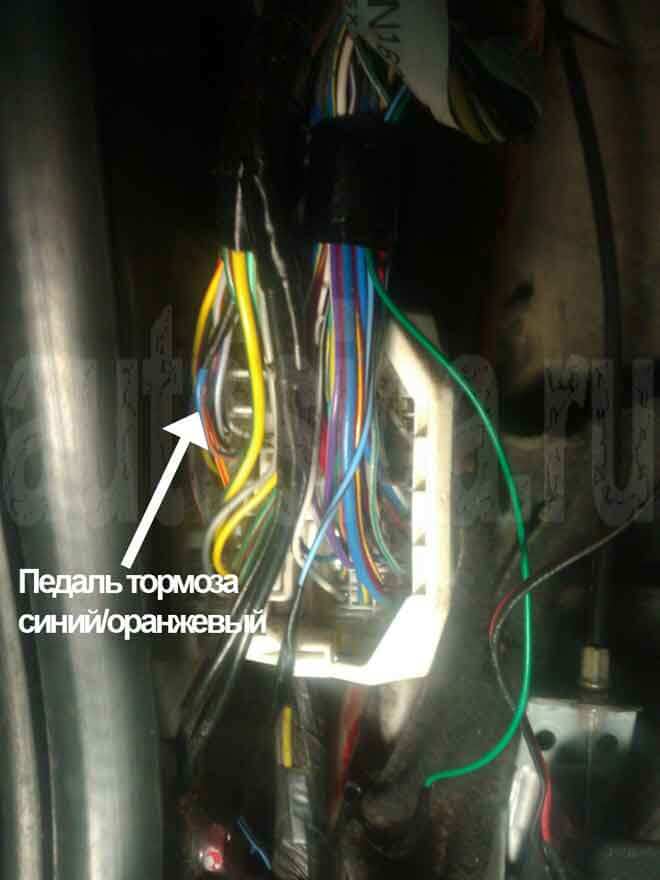

Педаль тормоза Красно/черный ? На выключателе педали
Блокировка На блоке предохранителей
Если Вы ищите — Установка сигнализации с автозапуском Уфа на автомобиль Audi A6, можете смело приезжать к нам, в Установочную студию «Sabbas».
Мы професионально устанавливаем сигнализации и даем полную гарантию, как на саму система, так и на работу — 5 лет.
Ждем вас по адресу: г. Уфа, ул. Коммунистическая, 116 (недалеко от ТК «Гостинный Двор»)
Наш телефон: 8-917-46-33-666
Источник: http://audio-alarm.ru/foto/audi/audi-a6/ustanovka-signalizatsii-s-avtozapuskom-pandora-dxl3910-pro-na-audi-a6.html
Как подключить сигнализацию
Подключение автомобильной сигнализации:
Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. В первую очередь, обеспечивается надежная защита автомобиля от попыток взлома и угона.
В настоящее время, автолюбителям предлагается самый широкий выбор сигнализаций. И тогда, на первый план выходит вопрос, как подключить сигнализацию к конкретному автомобилю.
Однако, прежде всего, необходимо рассмотреть основные виды данных устройств и сделать правильный выбор.
Виды современных сигнализаций
Любая автосигнализация способна выполнять несколько основных функций. Все они, в той или иной форме, присутствуют в каждой конструкции.
Прежде всего, эти устройства должны реагировать на все действия по отношению к автомобилю, являющиеся незаконными. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска.
В подобных случаях, хорошая сигнализация привлекает не только внимание владельца автомобиля, но и окружающих людей.
По функциональности, современные сигнализации разделяются на следующие виды:
Сигнализация, не имеющая обратной связи. Данная конструкция представляет собой бюджетный вариант и устанавливается, в основном, на недорогие автомобили. Наиболее уязвимым местом считается радиоканал. Эта автосигнализация не способна защитить машину от опытных угонщиков, тем не менее, мелких похитителей она вполне может отпугнуть.
Сигнализация с функцией обратной связи. В сравнении с первым вариантом, она способна решать гораздо большее количество задач. Именно поэтому она так популярна среди водителей. С помощью обратной связи, автовладелец на расстоянии получает информацию о своем автомобиле, которая поступает на специальный брелок. Кроме охранных функций, имеется возможность дистанционного пуска двигателя. Необходимо только отключить им мобилайзер, устанавливаемый на заводе. В городских условиях радиус действия такой сигнализации составляет до 1 км.
Использование сигнализации GSM c GPS модулем. Эти устройства становятся все более популярными, благодаря возможности управления автомобилем через мобильный телефон. Таким образом, отслеживать свой автомобиль можно откуда угодно, при условии покрытия сети обслуживающего оператора. Вся информация в обе стороны передается с помощью СМС. Отдельные операторы предоставляют услугу, благодаря которой возможно отслеживать положение автомобиля с привязкой к карте через сеть интернет. С помощью этой услуги будет гораздо легче найти угнанный автомобиль.
Спутниковая сигнализация относится к области высоких технологий. Уровень защиты позволяет использовать ее в дорогих автомобилях. Вся информация передается через спутники связи. Это самый надежный и дорогостоящий вид автомобильной сигнализации.
Широкий выбор электронных устройств позволяет подобрать наиболее подходящий вариант автомобильной сигнализации, включающий в себя все необходимые функции. После приобретения можно заниматься ее установкой. Для решения данной проблемы существует два способа: обратиться в автосервис, к опытному автоэлектрику или попытаться самостоятельно установить сигнализацию на машину.
Правила и порядок установки сигнализации
При отсутствии знаний электротехники, не стоит пытаться установить сигнализацию самостоятельно. Эти устройства достаточно сложные, для работы с ними требуются специальные знания и навыки.
Ведь электрическая схема сигнализации будет во многих точках совмещаться с электрической сетью автомобиля.
Малейшая неточность в монтаже может привести к выходу из строя различных реле, блоков и прочих элементов.
Существует определенный порядок действий при монтаже, который необходимо соблюдать. В первую очередь, определяются места, где будут устанавливаться основные элементы сигнализации.
Обычно, для этого используется электронный блок управления, датчики, антенна, сигналы света и звука. Ошибкой многих автовладельцев, являются попытки внесения конструктивных изменений в схему или соединение наугад отдельных элементов.
В лучшем случае, такое оборудование просто не будет работать.
Основным местом подключения сигнализации является блок управления, в котором сосредоточены все провода. Это значительно упрощает подключение. Кроме того, блок расположен под панелью приборов, в труднодоступном месте. После определения мест подключения, можно приступать к непосредственной установке устройства.
Порядок подключения сигнализации:
Установка датчиков в местах, рекомендованных производителем.
Установка звуковой сирены под капотом автомобиля.
Датчики, звуковой оповещатель, источники света соединяются с блоком управления в соответствии со схемой.
В конце установки, блок соединяется с источником питания.
Как правило, данный прядок действий не вызывает особых трудностей. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием. Существуют определенные сложности подключения при наличии центрального замка. В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля.
Подключение сигнализации к машине с центральным замком
Большинство современных автомобилей оборудовано центральным замком. Наряду с охранной сигнализацией, он также выполняет защитные функции. Поэтому, данные отдельные системы должны работать согласованно, и зависит это от правильно выполненного монтажа.
Основная функция центрального замка заключается в открывании и закрывании замков, установленных на дверях, багажнике, капоте и на люке бензобака. Когда закрывается водительская дверь, то одновременно, запираются и другие элементы кузова.
Для управления центральным замком существует кнопка, установленная в салоне и брелок с пультом.
Учитывая особенности обоих устройств, следует помнить, что схемы автомобильной сигнализации и центрального замка должны быть совместимы между собой, а их работа происходить синхронно.
После установки сигнализации, в автомобиле появляются дополнительные полезные функции:
Автоматическое закрытие люка и опущенных дверных стекол.
По команде с пульта управления можно дистанционно запустить и прогреть двигатель.
Создать имитацию поломки двигателя, чтобы угонщик задержался в салоне.
Полная блокировка запуска двигателя.
Управление автомобилем с помощью СМС-сообщений.
В некоторых случаях, установка автомобильной сигнализации производится одновременно с центральным замком. Это дает возможность сразу совместить между собой электрические схемы обоих устройств.
Правила установки сигнализации своими руками
В некоторых случаях, в основном при отсутствии сервисных центров, автовладельцы пытаются установить сигнализацию собственноручно. Дело это вовсе не безнадежное. Необходимо только соблюдать основные правила монтажа подобных устройств:
Все соединения проводов между собой и с элементами устройств, выполняются через клеммы или с помощью пайки. Все места соединений должны быть тщательно заизолированы.
Прокладка проводов осуществляется в скрытом виде, под облицовкой салона. Особое внимание нужно обращать на переходы между элементами кузова.
В процессе соединения цвета проводов должны соблюдаться так же, как и на прилагаемой схеме.
Во время проведения работ аккумулятор необходимо полностью отключить.
Источник: https://electric-220.ru/news/kak_podkljuchit_signalizaciju/2015-02-08-824
Как найти правильные точки подключения сигнализаций
При монтаже любой автомобильной противоугонной возникает вопрос, куда именно присоединять ее контакты? Ведь эффективная работа охранной системы возможна лишь в том случае, если сигнал с нее поступает к необходимым проводам и контактам бортовой электрической сети. Из статьи вы узнаете, что такое точки подключения сигнализаций, а также научитесь их находить на любой машине.
Определение
Существуют такие точки подключения любых электронных устройств к бортовой автомобильной сети:
Как найти
Чтобы найти схематические точки подключения сигнализаций, необходимо не только уметь читать схемы, но и хорошо разбираться в работе противоугонки, автомобильной электрике или электронике. Ведь даже простая противоугонка с иммобилайзером выполняет несколько функций:
отслеживает состояние дверей;
проверяет датчик движения;
манипулирует электронным блоком управления (ЭБУ) двигателя;
включает и выключает реле топливного насоса.
Противоугонка обменивается данными со многими системами автомобиля. Исключение составляют современные машины с CAN-шиной, в которой обмен данными между различными электронными блоками или агрегатами происходит всего по двум проводам.
Установку сигнализации первых поколений проводили очень просто. Ведь точек было всего четыре:
плюс питания;
датчики открытия дверей;
ревун;
датчик движения.
По мере усложнения автомобилей и противоугонок увеличивались в числе и количество точек коммутации. У охранных устройств появлялись новые функции: автозапуск, иммобилайзер, определение координат автомобиля, видеонаблюдение за салоном и тому подобное. Все это, так или иначе, затрагивало и усложняло бортовую сеть авто.
Если вы не силен в электрике, но планируете установить охранную систему своими руками, выбирайте устройство, в мануале которого вы сможете полностью разобраться.

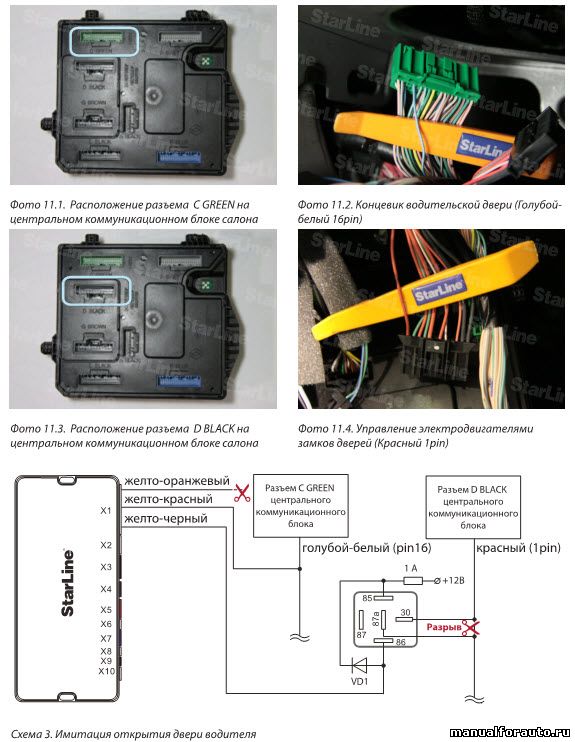

Пример подробного руководства от компании изготовителя.
Алгоритм поиска
Чтобы найти пины подключения сигналки, необходимо придерживаться следующего алгоритма:
Внимательно изучить схему противоугонного или охранного устройства, чтобы определить, какую функцию выполняют те или иные выводы устройства. В этом поможет документация к противоугонке.
Внимательно изучить схему автомобиля, чтобы определить, какие узлы или агрегаты выполняют необходимые функции. В этом вам поможет инструкция по ремонту или обслуживанию вашей машины.
Найти провода и контакты, по которым на выбранные узлы или агрегаты поступают управляющие сигналы. Для этого потребуется хорошо разбираться в автомобильной электрике и электронике. Также в этом немного поможет руководство по ремонту и обслуживанию машины.
Найти датчики или устройства, которые поставляют необходимую для работы противоугонки информацию.
Определить, где расположены контакты необходимых устройств и провода, соединяющие их с другими агрегатами. В этом вам поможет инструкция по ремонту или обслуживанию вашей машины.
Найти контакты и провода, присоединение к которым обеспечивает минимальное вмешательство в электропроводку машины.
Благодаря тому, что большинство современных машин оснащены разъемами для монтажа противоугонной системы, все точки подключения сигнализации собраны в одном месте.
Если противоугонная система сделана под конкретный автомобиль, то придется менять местами выводы соединительного разъема. Или устанавливать новый разъем для подключения сигнализации, сразу же разводя провода в соответствии с ответным разъемом автомобиля.
В редких случаях приходится переделывать разъем автомобиля, если к штатному разъему не присоединены какие-то важные датчики или устройства.
При поиске мест коммутации сигнализации с автозапуском или иммобилайзером необходимо найти провод или контакт, через который ЭБУ получает сигналы от различных датчиков и замка зажигания.
Затем выбрать те, которые отвечают за работу электронасоса, стартера и системы зажигания. После чего придется найти оптимальные места для монтажа выводов противоугонки.
Это и будут точки подключения сигнализации.
Источник: https://autoexpert.today/remont-i-to/kak-najti-pravilnye-tochki-podklyucheniya-signalizatsij.html
Как правильно самостоятельно подключить сигнализацию к центральному замку автомобиля
Установка автосигнализации – процедура не из простых, если вы не являетесь специалистом в данной области и не имеете навыков работы с электропроводкой, но вполне осуществимая и без привлечения профессионалов.
Способы монтажа вариативны, последовательность установки сигнализации к центральному замку определяется его типом (с постоянной, переменной полярностью или пневматический).
Сам замок объединяет все элементы центральной блокировки замков машины и имеет несложную конструкцию, включающую:
Блок управления, являющийся главным элементом, обеспечивающим корректное функционирование всех узлов запирающей системы.
Входные датчики, в роли которых выступают концевые выключатели дверей и замочные микропереключатели.
Исполнительные устройства (актуаторы).
Запирание и отпирание автомобильных дверей, а также багажника, люка топливного бака, выполняется путём поворота ключа или нажатием кнопки, находящейся в салоне. Сигналы поступают от датчиков в электронный блок управления, командующий процессами, откуда уже последний сигнализирует приводам управления дверьми, воздействуя на исполнительные механизмы.
Перед процедурой необходимо ознакомиться с документацией, изучив штатное запираемое устройство, его строение, и подключаемое, после чего заняться поиском точек доступа.
Определить, куда нужно подключать автосигнализацию можно, подсмотрев в паспорт устройства, с помощью лампового пробника, вольтметра, мультиметра.
К замкам охранные комплексы подключаются через электроцепи с помощью коммутирующих устройств. Выбор точек установки основывается на следующих факторах:
Тип сигнализации, наличие или отсутствие дистанционного управления охранной системы
Марка, модель автомобиля, куда будет осуществляться подключение.
Место расположения главного охранного блока.
Точки подключения отмечают в схемах к системам сигнализации и электрических схемах машины. Эта документация значительно облегчит монтаж даже в условиях отсутствия опыта у автомобилиста.
Разновидности блоков управления ЦЗ
Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.
В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими.
Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью.
Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.
Разновидности управляющих модулей ЦЗ:
С минусовой полярностью. Замки запираются при замыкании одного из контактов на массу, их открытие происходит путём замыкания на заземление второго провода.
С плюсовой полярностью. Принцип аналогичен предыдущему, но здесь на каждый проводок осуществляется подача +12 вольт.
С переменной полярностью. Один из сигнальных контактов необходимо замкнуть на заземление, на другой подать +12 вольт, тогда замки открываются, при смене полярности – закрываются. Когда напряжение давать на каждый контакт по отдельности, это никак не отражается на работе устройств.
До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу.
Так выполняется поиск обоих сигнальных контактов.
Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:
Пробник подключается к массе. При закрытии запирающих устройств диод на одном из контактов светится, на втором – погасает или вообще не светит.
Пробник подсоединяется к плюсу. При открывании замков светодиод светится на первом контакте, на втором же погасает либо не светит совсем.
К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.
При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.
Подключение сигналки в зависимости от типа ЦЗ
После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов.
Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные.
Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.
ЦЗ с минусовой полярностью
Добавить сигнализацию к центральному замку можно согласно следующей схеме:
Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.
Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.
ЦЗ с плюсовой полярностью
Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.
Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.
ЦЗ с реверсированием полярности
Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется.
Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов.
Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.
Схема подключения центрального замка к сигнализации предполагает свои особенности:
Общая группа соединяется с управляющими проводками.
Разомкнутые контакты подсоединяются к плюсовому выходу, замкнутые –
к проводникам, направляющимся к блоку ЦЗ или кнопке.
При открытии в принудительном порядке схема обратна, то есть первый контакт будет заземлён, а на второй подаётся плюсовой импульс.
Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.
ЦЗ с пневмоэлектрическим компрессором
В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:
Один щуп устройства ставят на минус, другим проверяют провода путём отпирания и запирания ЦЗ. Так, при открытии на проводке будет плюсовой заряд, а лампа пробника светится.
После этого щуп переставляют на плюс, держа другой на том же проводе, тогда при закрытии появляется минус.
Как подключить сигнализацию к центральному замку
Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле.
Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери.
После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.
Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы.
Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.
Какие трудности могут возникнуть и как их преодолеть
Подключение сигнализации собственноручно автомобилистом без специальных навыков может повлечь ряд затруднений в процессе выполнения:
Выбор подключения охранного комплекса. Здесь важно учитывать тип сигналки, марку авто и точку установки головного блока. Для китайских автосигнализаций нередкое явление – отсутствие схематической инструкции подключения. В таком случае придётся определяться при помощи вольтметра, мультиметра либо пробника. Как вариант можно найти схему для сигналки из Китая на просторах сети интернет. Часто наши соотечественники, изрядно повозившись с поисками, выкладывают схемы, одна из которых подойдёт и для вашей сигнализации. Подключая систему без вреда для бортовой сети лучше отыскать электрическую схему своей машины, при помощи которой без труда найдутся точки соединения охранного комплекса к проводке центрального замка.
В процессе возможно появление препятствий в виде затруднения доступа к компонентам ЦЗ и оснащения.
При полном отсутствии даже минимальных навыков существует вероятность неправильно подключить элементы, что может стать причиной короткого замыкания и неисправности контактов замочного механизма и сигналки.
Простые сигнализации вполне возможно поставить и без специальных знаний, вооружившись при этом схемами подключения и набором инструментов.
Сложные охранные системы с модулем GSM, запуском мотора с турбированным нагнетателем, подогрева и наличием прочих «плюшек» лучше подключать, прибегнув к помощи специалистов.
Принудительно вмешиваться в управляющие модули ЦЗ при монтаже, делая впайки, допускается только в крайнем случае по необходимости. Возможно применение специальных блоков, позволяющих посредством CAN-шин подсоединить и настроить сигнализацию.
Процесс собственноручной установки охранной системы достаточно хлопотный, но при правильном подключении труды будут щедро вознаграждены в виде экономии приличных денежных средств, поскольку зачастую стоимость услуг специалиста достигает ценника самой сигнализации.
Источник: https://drivertip.ru/repair/kak-podkljuchit-signalizaciju-k-centralnomu-zamku.html
Точки подключения сигнализации Лада Гранта: установка своими руками, как подключить к центральному замку, с автозапуском, карта монтажа
Охранные комплексы с дистанционным управлением обеспечивают дополнительную защиту транспортных средств от взлома или угона.
От корректности выбора точки подключения сигнализации на Лада Гранта зависит корректность управления штатным оборудованием автомобиля.
Также важно обеспечить устойчивое питание головного блока сигналки и защитить компоненты от постороннего доступа через технологические отверстия в кузове машины.
Монтаж
Установка сигнализации на Лада Гранта своими руками состоит из нескольких этапов:
Демонтаж пластиковой обшивки рулевой колонки. Затем снимается комбинация приборов и удаляется карта, установленная на двери водителя. Детали крепятся винтами и пластиковыми пистонами, которые снимаются специальной монтажной лопаткой.
Точка установки головного блока зависит от габаритов и характеристик изделия. Малогабаритные модули изделий Starline или Pandora размещаются позади комбинации приборов.
Вывести контрольный диод на облицовку передней стойки крыши со стороны водителя. Антенный блок (на части комплексов содержит сенсор фиксации удара) приклеивается на верхнюю кромку ветрового стекла. Если владелец ранее устанавливал блок на другую точку стекла, то рекомендуется заменить слой 2-сторонней клейкой ленты, который наносится на корпус модуля в заводских условиях.
Рупор сирены ставится в моторном отделении, кабель выводится в салон автомобиля через штатные каналы, выполненные в моторном щите. Поскольку перегрев корпуса приводит к повреждению электроники узла, то предусматривается защита рупора от выхлопного коллектора. Основание сирены крепится винтами, которые вкручиваются в предварительно просверленные отверстия.
При установке сигнализации с автозапуском требуется установить датчик, измеряющий температуру блока двигателя. Устройство крепится гайкой в соответствии с рекомендациями изготовителя, запрещается сдавливать элемент при монтаже.
Правила установки
Карта монтажа сигнализации (индивидуальная для каждой модели устройства) приложена к заводской инструкции по установке.
При выполнении монтажных работ обеспечивается надежная фиксация элементов винтами или пластиковыми хомутами.
При использовании 2-сторонней клейкой ленты возможно разрушение клеящего слоя из-за перепадов температур, болтающиеся детали повреждаются и способны разрушить штатную электрическую проводку автомобиля.
Не рекомендуется ставить детали охранного комплекса рядом со штатными электронными контроллерами автомашины. Место размещения головного блока располагается на удалении от вентиляционных каналов штатной климатической установки. Для обеспечения охлаждения необходимо обустроить естественную вентиляцию.
Все работы, связанные с соединением электропроводки, выполняются на обесточенном автомобиле.
Провода соединяются на скрутке, для улучшения качества контакта используется припой или специальные металлические трубки. Кабели, которые не используются при коммутации, отрезать не рекомендуется. Шнуры аккуратно скручиваются в рулончики и крепятся к деталям конструкции автомобиля пластиковыми хомутами.
Иммобилайзер и место его расположения
Иммобилайзер представляет собой кольцевую антенну, расположенную в замке управления цепями зажигания. Завод комплектует автомобили 2 ключами, внутри которых расположен специальный чип. При корректном распознавании микросхемы отключается блокировка цепей пуска двигателя.
Автоматический запуск двигателя, выполняемый без ключа, возможен только при установке обходчика иммобилайзера. Устройство представляет собой отдельный блок с чипом или копией ключа, на части сигнализаций используется электронный блок, который имитирует сигнал от штатного ключа.
Подключение проводки
После того как компоненты сигнализации установлены на Гранту своими руками, следует соединить узлы штатными пучками электропроводки.
Центральный жгут подключается к бортовой сети и дополнительным узлам по схеме, рекомендованной изготовителем оборудования.
Положительный сигнал подается от клеммы аккумулятора или от замка, отрицательный вывод подсоединяется к кузову автомобиля. Для подключения используются болты, расположенные внутри панели приборов.
Для использования автозапуска требуется подключить переключатели, расположенные под педалью тормоза и под рычагом стояночного тормоза.
Контактная группа под педалью предназначена для дополнительной защиты машины, при попытке затормозить на угнанной машине двигатель глушится. Дополнительно необходимо задействовать шнур, контролирующий работу силового агрегата.
Сигнал поступает от тахометра, часть сигнализаций поддерживает контроль по напряжению в бортовой сети.
Центральный жгут подключается к блоку управления указателями поворотов. В цепях питания следует предусмотреть предохранители, номинал изделий зависит от типа охранного комплекса.
В конструкции машины не предусмотрены концевые элементы, фиксирующие положение дверей. Детали устанавливаются в отдельные отверстия, которые выполняются на стойках кузова.
Соединительные кабели проводятся под обшивкой порогов.
Подключение к центральному замку
Головные блоки охранного комплекса подключаются к ЦЗ, который используется на автомобилях Гранта. Для коммутации требуется разрезать провод, покрытый слоем изоляции коричневого цвета.
Коммутация производится в двери водителя или около блока управления центральным замком. Противоположный конец шнура подсоединяется к соответствующему выходу головного модуля сигнализации (место расположения контакта зависит от модели и производителя комплекса).
Силовые кабели для обеспечения работы узлов подсоединять не требуется.
Вариант для комплектации Люкс
При монтаже сигнализации на Гранту с расширенным заводским оснащением (по заводской терминологии версия обозначается как «люкс») следует учитывать наличие дополнительного переключателя, позволяющего блокировать замки. Элемент располагается на дверной обшивке со стороны места водителя. Для коммутации головного блока охранного комплекса применяется выход, на котором возникает положительный сигнал при воздействии на переключатель.
В коммутационную схему вводится дополнительное сопротивление (номинал 2,7-3,0 кОм). Резистор припаивается к кабелю, идущему к блоку управления замками, и к проводу, проложенному к реле отпирания замков. Точки подсоединения защищаются изоляционной лентой или специальной трубкой, предотвращающими короткое замыкание и возгорание электропроводки.
Вариант для комплектации Норма
Чтобы подключить сигнализацию на Ладу в базовом оснащении, необходимо подсоединиться к кабелям с сине-красной и желтой изоляцией, установленным в штатном блоке центрального замка.
Затем требуется переменить местами провода, подведенные к штатному силовому приводу в двери водителя. Если при тестировании комплекса выяснится некорректная работа привода, то необходимо переключить провода, идущие от головного блока к модулю центрального замка.
Штатный штекер к блоку запирания замка не подключается, рекомендуется дополнительно изолировать узел.
Источник: https://AutoTuning.expert/avtosignalizatsiya/tochki-podklyucheniya-lada-granta.html
Что такое точки подключения сигнализаций — Автоэлектрик
Что такое точки подключения сигнализаций
Точки подключения сигнализаций. Схемы подключения сигнализаций.
Точки подключения сигнализаций и схема подключения сигнализаций – это совершенно разные понятия хоть и звучат примерно одинаково.
И то и другое крайне важно при установке, и может сильно облегчить жизнь установщику. Если Вы только начинаете и стаете на этот крайне сложный путь, этот сайт для Вас.
Здесь собрана информация, полученная многолетним опытом работы, и собрана на просторах интернета.
Точки подключения сигнализаций
Точки подключения сигнализаций – очень важная информация для упрощения и ускорения установки охранной системы в автомобиль. Есть два варианта как добыть информацию об этих точках в автомобиле.
Первый и самый простой это найти в интернете по ключевому слову или же на уже знакомом и проверенном сайте коим является этот ресурс. Или если не удалось найти в мировой паутине, приходится самому с контролькой тыкать в провода и определять, куда подключать.
Для этого есть проверенные места в автомобиле, где в основном необходимо искать нужный проводок.
В этом абзаце рассмотрим наиболее известные места точек подключения сигнализаций. Замок зажигания – здесь Вы найдете постоянный плюс, зажигание, АСС (первое положение ключа для включения некоторых устройств в автомобиле, таких как магнитола), стартер.
Не следует подключать провод зажигания, идущий от сигнализации на провод АСС в автомобиле. Поворотники или габариты следует подключать непосредственно на самих переключателях либо в жгуте проводов водительского порога.
Концевики дверей – проще всего взять сигнал с плафона салонного освещения. Если машина не «молодая» можно подключиться к водительскому концевику – так как они все подключены параллельно (следует проверять). Особое внимание следует уделить центральному замку далее ЦЗ.
Обычно это самое сложное подключении в автомобиле, на котором установлен штатный ЦЗ. Это мы рассмотрим в отдельной статье.
Схема подключения сигнализаций
Схема подключения сигнализаций – необходима в нескольких вариантах. При подключении новой сигнализации — с этим проблем не возникает, потому что идет в комплекте.
При переподключении – в этом случае схема нужна для той сигнализации, которая удаляется из автомобиля. Либо при неисправности или при подключении дополнительных функций.
В случае, когда инструкции нет, ее можно найти в интернете по ключевому запросу.
Если по какой-то причине не удалось найти схему подключения сигнализации, а Вам необходимо переподключить ее – то необходимые провода придется прозванивать контролькой.
Иногда бывает такое, но очень редко, когда назначения проводов написано на блоке и плате сигнализации, правда на английском языке и сокращенно, что не всегда бывает понятно с первого раза.
Кроме схемы, важна инструкция по использованию и программированию сигнализации. Большинство схем и руководств от современных охранных систем Вы найдете у нас на сайте.
Этот сайт поможет Вам найти
Точки подключения сигнализаций
Схемы подключения сигнализаций
Инструкции по эксплуатации сигнализаций
Удачи Вам в установках, не забывайте, что всю информацию необходимо проверять перед подключением.
Инструкции по подключению сигнализаций
Точки подключения сигнализаций к более чем 5000 машин
Так же много другой полезной информации можно скачать БЕСПЛАТНО на нашем сайте в закладке «СКАЧАТЬ«
Источник: http://help4auto.com/2015/12/27/chto-takoe-tochki-podklyucheniya-signalizatsij/
Точки подключения сигнализаций — Группы Мой Мир
Точки подключения сигнализаций
Нравится
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
http://manualforauto.ru/new…
Lifan Celliya Установка сигнализации
Точки подключения сигнализаций
community-post. html
Точки подключения сигнализаций
community-post.html
Уаз Патриот с 2014 года схема установки сигнализации
Точки подключения сигнализаций
community-post.html
http://manualforauto.ru/new…
Audi Q3 Установка сигнализации
Точки подключения сигнализаций
community-post.html
http://manualforauto.ru/new…
HONDA Civic 4D 2013 Установка сигнализации
Точки подключения сигнализаций
community-post.html
http://manualforauto.ru/new…
Установка сигнализации Chevrolet Aveo
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
http://manualforauto.ru/new…
Рено Логан 2 — точки подключения
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post. html
http://manualforauto.ru/new…
Volkswagen Touareg Эксплуатация
Точки подключения сигнализаций
community-post.html
http://manualforauto.ru/new…
Установка сигнализации на Mazda CX-5
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
http://manualforauto.ru/new…
Как проверить кредитный автомобиль
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
Точки подключения сигнализаций
community-post.html
http://www.info-myauto.ru/n…
Митсубиси Лансер 10 Вторые руки
Точки подключения сигнализаций
community-post.html
Источник: https://my.mail.ru/community/tochki_signalku/
Точки подключения сигнализации с автозапуском на Ford Focus 2
Точки подключения сигнализации с автозапуском на Ford Focus 2
Функцию защиты автомобиля от угона в большинстве случаев выполняет охранная система сигнализации. Приобрести и установить ее можно в специализированном центре. Но возможно произвести установку и своими руками, используя технологическую карту монтажа и зная точки подключения сигнализации Форд Фокус 2.
Точки подключения
При установке охранной системы автомобильной сигнализации на Фокус 2 необходимо знать места подключения. Систему автосигнализации подключать необходимо в следующие электрические цепи:
Замок зажигания — 12 В — красный провод.
Зажигание — зеленый/желтый на замке зажигания.
Стартер — серый/оранжевый на замке зажигания.
Габаритные огни — коричневый/синий на выключателе.
Свет фар (ближний) — зеленый/красный на выключателе.
Датчики открывания дверей (концевики) — левая передняя дверь — черный/синий; синий — в разъеме блока; черный — за вещевым ящиком; другие три двери — черный/желтый (там же).
Датчик открывания багажника (концевик) — черный/синий — верхний правый разъем на левой боковине.
Бензонасос — зеленый/оранжевый на правой боковине (кнопка аварийного отключения).
Центральный замок — отключение управления.
Закрывание — черный/оранжевый.
Открывание — черный/ зеленый.
За вещевым ящиком в зеленом разъеме блока — черный.
Стеклоподъемники — «Комфорт» — белый провод за вещевым ящиком в зеленом разъеме блока.
Черный, на нем появляется 1 импульс при открывании и 2 импульса «Комфорт».
Для того чтобы повысить уровень комфорта автомобиля, производят рестайлинг, тем самым добавляя полезные функции. Такую возможность дает и сигнализация с автозапуском, что позволит дистанционно производить прогрев двигателя в холодное время года.
Разборка салона
Прежде чем начать установку основных элементов системы сигнализации, подготавливают место для них, производя следующие работы:
Снимают нижнюю обивку панели приборов, демонтируя вначале левую накладку.
Затем снимают деталь, предварительно выкрутив крепление.
Снимают заглушку со слота замка зажигания и разбирают обшивку вала руля.
Снимают правую накладку панели приборов.
Выкручивают винты крепления верхней полки вещевого ящика и снимают нижнюю крышку блока контроля модуля (ВСМ).
Потом откручивают крепление вещевого ящика и снимают его, получая полный доступ к блоку контроля модуля.
Пошаговый процесс подключения
Размещают все основные элементы автомобильной сигнализации на заранее подготовленные места и закрепляют. Установку основных элементов проводят следующим образом:
Крепят на лобовое стекло антенный блок со встроенным сейсмодатчиком, светодиодный индикатор устанавливают на правую стойку.
Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз место, но оно должно быть легкодоступным для водителя.
Колоколом вниз крепят аварийную сирену под капотом автомобиля, там же закрепляют температурный датчик на самом двигателе или навесном оборудовании.
За вещевым ящиком устанавливают БУ сигнализацией.
Подключают все элементы охранной системы, руководствуясь схемой подключения.
Штатный иммобилайзер обходят, установив на замок зажигания рамку модуля обхода.
После подключения всех элементов системы производят настройку их работы.
Проверяют работу автосигнализации после настройки сейсмодатчика.
Затем после окончания проверки производят сборку салона в обратном порядке.
Кто устанавливал своими руками автосигнализацию, может оценить ее достоинства, надежность в защите транспортного средства и других функций, повышающих комфорт.
Правила монтажа
Чтобы установить сигнализацию на Форд Фокус 2, необходимо приобрести нужный комплект системы автосигнализации, изучить инструкцию и после этого приступить к процессу монтажа своими руками. Подготовив необходимый инструмент и материалы, последовательно выполняют рекомендации данные инструкцией.
При монтаже охранной системы используют только мультиметр, никаких самодельных приспособлений применять не рекомендуется. Не стоит отключать АКБ (при наличии подушек безопасности, кодированных систем мультимедиа и пр. , электроника может показать ошибку, т.е. сбой в системе).
Затем надо определиться с местом установки элементов сигнализации. Снимают предохранитель цепи, отвечающий за освещение салона автомобиля, что исключает возможный разряд АКБ при монтаже элементов системы.
Обязательно нужно производить установку системы при открытых дверных окнах, т.к. возможны случаи непроизвольной блокировки замков дверей, при которых можно оказаться запертым в салоне автомобиля во время установки.
Устанавливают сервисную кнопку «Valet» в место, скрытое от посторонних глаз, но удобное для водителя. Места планируемых установок элементов системы должны исключать попадание воды и других жидкостей.
При монтаже разъемы сигнализации должны быть направлены вниз или в сторону провисания подводящего жгута проводов.
В местах автомобиля, наиболее подверженных температурным воздействиям, оборудование сигнализации не рекомендуют устанавливать. Основное оборудование системы и соединительная проводка не должны находиться вблизи динамичных деталей автомобиля.
Устанавливаемые соединительные провода защищают изоляционной лентой или гофротрубкой. Разводку проводов БУ сигнализации производят в месте, где расположена основная проводка автомобиля. Соединительные провода в динамичных местах автомобиля должны быть в защитных оболочках.
Обратите внимание на возможные пережимы проводки при прокладке через острые части деталей кузова. При соединении проводки не рекомендуется менять сечение провода.
Установка сигнализации своими силами.
Записался я как-то на Focus и через 5 месяцев потерял работу. Найти что-то стоящее не удалось, и из-за непостоянства доходов пришлось пользоваться услугами сервисменов по минимуму. То есть обойтись без них. Забрал я машину, ничего
дополнительного не заказывая. У нас в семье уже год есть Focus 1.6 Comfort 5D ABS, теперь еще Ambient 3D ABS. Так вот хочу
поделиться, как ставить сигнализацию самому. Защиты и замки на руль дело совсем плевое. Схемы на Focus2 пока нет, но есть на
Focus1. Надо сказать цвета проводов совпадают.
И так. Нужна сигнализация как минимум с одним входом для
положительных концевиков. Благо большинство его имеют.
Устанавливал я обе сигнализации в правую боковину щитка
приборов, под легкоснимаемую панель. Место для присоединения
массы под накладкой правого порога. Немного его потянуть, по
наитию и все отвалиться. Аккуратно с пистонами, они не как в
дверях. Хрупковатые. Также снимаем перчаточный ящик, отвернув 7
винтов. Все как на ладони. Мне для прозвонки и понимания
пришлось снять обивку дверей, за одно присоединив к ним 16см
динамики. С этим описанием этого делать не нужно.
Под перчаточным ящиком GEM модуль. Ну, понятно для экономии
одно устройство куда проще. У него несколько разъемов. Снизу
слева два маленьких зеленый и оранжевый.
В зеленом «Чер/Желт» провод идет от замка капота. Это
отрицательный триггер. Я вообще его присоединять не стал, так
как в замке есть разъем пустышка без выключателя. Плюнул. Да
этот вход надо развязать диодами, так как GEM отключает 12в
через несколько десятков минут.
В оранжевом «Чер/Зеленый(3)» – открывание замков, «Чер/Оранж(4)»
– закрывание. Присоединяем к сигналке. Действие происходит при
замыкании их на массу.
Далее в этом же ряду контактов «Чер/Желт(5)» – положительный
концевик левой двери, «Чер/Синий(8)» – положительный концевик
правой двери. Задние двери не помню, но по схеме «Черн/Оранж» и
«Черн/Зеленый». Их расположения я не помню, нет под рукой машины.
Номера я считаю от конца который ближе к нашим глазкам.
CAN+ X X X X X X X X X …
CAN- X Ч/З Ч/О Ч/Ж X X Ч/С X X …
Да еще в этом же разъеме датчик багажника. «Черн/Красный».
Тоже положительный триггер. Можно отрицательный провод взять от
плафона в багажнике, но надо проводок тянуть. Я не стал. Все
датчики через диодики на положительный вход сигналки.
Теперь поворотники и прочее. Сверху GEM есть зеленый Большой
разъемчик. Блин, а вот и забыл, может и не тот, но его можно
определить по наличию двух толстых красных проводов идущих через
60А прямо от аккумулятора. То есть он из-под мотора приходит.
Вот этот жгут и понадобится. В нем имеем. 12В из красного
толстого – питание фонарей и сигнализации. «Синий кабель 0.5мм2»
поворотники левые, «Синий/Оранжевый» – поворотники правые.
«Зеленый/Белый» потолще, 12В при включении зажигания.
Я вообще электронщик-программист, электричества не боюсь с
детства. Аккумулятор не выключал, музыка прекращается и скучно.
Просто выбираем кусок нужного жгута, разматываем изоленту,
немного распушим его. Все проводочки как на ладошке. Находим
нужный, можно тестером через иголку пощупать аккуратно, что там
и когда. Далее зачищаем его, резаком. Только жилки не портить!,
а то мне стыдно за Вас будет, мелюзга зеленявая. Мне то уже 46!
То есть вдоль снимаем 0. 7 – 1.0см изоляции. Далее берем,
приматываем нужный провод и опаиваем. Паяльник или из розетки
выключить или иметь 12 — 24В развязанный. Потом изолируем. Все
подключили и аккуратненько жгутик заматываем. Как так и было.
Делов на 3 часа, с музыкой.
Получилось красиво, работает хорошо, и ничего не стоит. Про
гарантию, все равно скажут “Сам дурак” Даже если ничего не
делать. Короче это дело каждого. Я поломок электричества не боюсь, а
остальное не снимут. Электрика надежно сделана, даже очень.
Ставить всякое электричество проще, чем в ВАЗЕ. Все уже проведено
в одно место. Блокировку я делать не стал, хотя провод нужный найден.
Иммобилайзер есть, пейджер есть, замок на руль есть. Блокировка у
меня ранее привела почти к аварийной ситуации.
GEM блин! Я старый дурак, по началу взял самодельный CAN тестер
и давай программы писать, чтобы протокол освоить. Но это что-то
из пушки по воробьям. Все едино надо ну не 5 так 10 проводов
припаять. Экономии никакой. Вот если сигнализацию сделал бы кто,
а то не мое это дело.
Завтра Ксенон прилеплю и поеду работу искать. Ну, в смысле очень
фирменно прилеплю, по Фордовски.
Сигнализация StarLine на Ford Focus 2
Сигнализация StarLine на Ford Focus 2
Сигнализация на Ford Focus 2 , диалоговый метод шифрования – главная особенность и достоинство сигнализации «Starline». Однако популярная в среде отечественных автомобилистов сигнализация имеет ряд дополнительных функций. В частности – автозапуск, все прелести наличия которого можно в полной мере оценить в суровый зимний период.
Установка сигнализация StarLine на Ford Focus 2
Установили на авто StarLine A93 2CAN-LIN
Установили на авто StarLine E93
Дистанционный запуск на Фокус 2
При установке запуска двигателя на Форд Фокус 2 при помощи новых автосигнализаций от Pandora, Pandect, Prizrak и Starline мы дарим возможность всем своим клиентам существенно сэкономить на реализации функции бесключевого автозапуска двигателя.
Сохраняем все ключи от автомобиля
Не берем деньги за изготовление дополнительного чипа
Дополнительных дорогостоящих модулей не потребуется
Не понижаем взломостойкость штатного иммобилайзера автомобиля
Не вносим изменения в штатные системы автомобиля
При использовании моделей автосигнализаций Пандора, Пандект, Призрак и Старлайн, реализация запуска двигателя обойдется рекордно дешево, ведь если сложить стоимость любой другой автосигнализации и необходимого обходчика или стоимость копии ключа и индуктивного обходчика
Установили на авто StarLine A93 2CAN-LIN
Точки подключения сигнализации на Ford Focus
Замок зажигания:
+12В – красный
ACC – можно не подключать
Зажигание – зелёный/жёлтый
Стартер – серый/чёрный
Подключения на блоке BCM за бардачком:
Масса – чёрный в нижнем разъёме
Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме
Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме
Левый поворот (+) – синий в нижнем разъёме
Правый поворот (+) – серый в нижнем разъёме
Открытие багажника (-) – белый в верхнем разъёме
Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт):
водительская – чёрный/жёлтый, 2-ой снизу разъём
передняя пассажирская – чёрный/синий, 2-ой сверху разъём
правая задняя – чёрный/зелёный, нижний разъём
левая задняя – чёрный/оранжевый, 2-ой снизу разъём
Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)
Тормоз – на лягушке
Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.
P.S. по форсунке SL A91 перекручивает.
Точки подключения автосигнализации на Ford Focus 2006-2009
На замке зажигания берём силовые провода.
12 Вольт — красный
Зажигание — зелёно/жёлтый
Стартер — серо/красный
АСС — жёлтый
К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)
Бензонасос можно найти в правом пороге — зелёно/оранжевый.
Стоп — зел/белый на «лягушке» педали тормоза.
Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя — зел/ч и син/ч).
ЦЗ (управляется минусом) — чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать — закройте все двери, иначе замки не будут закрываться.
Концевики дверей (положительные) — ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный).
Концевик багажника там же, где все остальные и тоже положительный — ч/кр.
Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме — ч/ж. Он, кстати, тоже положительный.
Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения.
Можно попробовать зарядку — розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами — 100 % не правильно работает).
Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать з/кр тонкий и з/ж тонкий.
Установка сигнализации своими силами.
Записался я как-то на Focus и через 5 месяцев потерял работу. Найти что-то стоящее не удалось, и из-за непостоянства доходов пришлось пользоваться услугами сервисменов по минимуму. То есть обойтись без них. Забрал я машину, ничего
дополнительного не заказывая. У нас в семье уже год есть Focus 1.6 Comfort 5D ABS, теперь еще Ambient 3D ABS. Так вот хочу
поделиться, как ставить сигнализацию самому. Защиты и замки на руль дело совсем плевое. Схемы на Focus2 пока нет, но есть на
Focus1. Надо сказать цвета проводов совпадают.
И так. Нужна сигнализация как минимум с одним входом для
положительных концевиков. Благо большинство его имеют.
Устанавливал я обе сигнализации в правую боковину щитка
приборов, под легкоснимаемую панель. Место для присоединения
массы под накладкой правого порога. Немного его потянуть, по
наитию и все отвалиться. Аккуратно с пистонами, они не как в
дверях. Хрупковатые. Также снимаем перчаточный ящик, отвернув 7
винтов. Все как на ладони. Мне для прозвонки и понимания
пришлось снять обивку дверей, за одно присоединив к ним 16см
динамики. С этим описанием этого делать не нужно.
Под перчаточным ящиком GEM модуль. Ну, понятно для экономии
одно устройство куда проще. У него несколько разъемов. Снизу
слева два маленьких зеленый и оранжевый.
В зеленом «Чер/Желт» провод идет от замка капота. Это
отрицательный триггер. Я вообще его присоединять не стал, так
как в замке есть разъем пустышка без выключателя. Плюнул. Да
этот вход надо развязать диодами, так как GEM отключает 12в
через несколько десятков минут.
В оранжевом «Чер/Зеленый(3)» – открывание замков, «Чер/Оранж(4)»
– закрывание. Присоединяем к сигналке. Действие происходит при
замыкании их на массу.
Далее в этом же ряду контактов «Чер/Желт(5)» – положительный
концевик левой двери, «Чер/Синий(8)» – положительный концевик
правой двери. Задние двери не помню, но по схеме «Черн/Оранж» и
«Черн/Зеленый». Их расположения я не помню, нет под рукой машины.
Номера я считаю от конца который ближе к нашим глазкам.
CAN+ X X X X X X X X X …
CAN- X Ч/З Ч/О Ч/Ж X X Ч/С X X …
Да еще в этом же разъеме датчик багажника. «Черн/Красный».
Тоже положительный триггер. Можно отрицательный провод взять от
плафона в багажнике, но надо проводок тянуть. Я не стал. Все
датчики через диодики на положительный вход сигналки.
Теперь поворотники и прочее. Сверху GEM есть зеленый Большой
разъемчик. Блин, а вот и забыл, может и не тот, но его можно
определить по наличию двух толстых красных проводов идущих через
60А прямо от аккумулятора. То есть он из-под мотора приходит.
Вот этот жгут и понадобится. В нем имеем. 12В из красного
толстого – питание фонарей и сигнализации. «Синий кабель 0.5мм2»
поворотники левые, «Синий/Оранжевый» – поворотники правые.
«Зеленый/Белый» потолще, 12В при включении зажигания.
Я вообще электронщик-программист, электричества не боюсь с
детства. Аккумулятор не выключал, музыка прекращается и скучно.
Просто выбираем кусок нужного жгута, разматываем изоленту,
немного распушим его. Все проводочки как на ладошке. Находим
нужный, можно тестером через иголку пощупать аккуратно, что там
и когда. Далее зачищаем его, резаком. Только жилки не портить!,
а то мне стыдно за Вас будет, мелюзга зеленявая. Мне то уже 46!
То есть вдоль снимаем 0.7 – 1.0см изоляции. Далее берем,
приматываем нужный провод и опаиваем. Паяльник или из розетки
выключить или иметь 12 — 24В развязанный. Потом изолируем. Все
подключили и аккуратненько жгутик заматываем. Как так и было.
Делов на 3 часа, с музыкой.
Получилось красиво, работает хорошо, и ничего не стоит. Про
гарантию, все равно скажут “Сам дурак” Даже если ничего не
делать. Короче это дело каждого. Я поломок электричества не боюсь, а
остальное не снимут. Электрика надежно сделана, даже очень.
Ставить всякое электричество проще, чем в ВАЗЕ. Все уже проведено
в одно место. Блокировку я делать не стал, хотя провод нужный найден.
Иммобилайзер есть, пейджер есть, замок на руль есть. Блокировка у
меня ранее привела почти к аварийной ситуации.
GEM блин! Я старый дурак, по началу взял самодельный CAN тестер
и давай программы писать, чтобы протокол освоить. Но это что-то
из пушки по воробьям. Все едино надо ну не 5 так 10 проводов
припаять. Экономии никакой. Вот если сигнализацию сделал бы кто,
а то не мое это дело.
Завтра Ксенон прилеплю и поеду работу искать. Ну, в смысле очень
фирменно прилеплю, по Фордовски.
Как самостоятельно установить сигнализацию на Форд Фокус 1, 2 и 3: точки подключения
О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.
Штатная противоугонная система Фокусов
В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.
Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.
При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео – Avto-Blogger.ru).
Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.
Иммобилайзер и место его расположения
Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.
Схема действия устройства
Прибор может подключаться к системам с помощью проводов или беспроводным способом.
При установке беспроводного устройства водитель получает ряд преимуществ:
проще найти место для установки;
возможность использования нескольких каналов управления;
подключение дополнительных реле блокировки;
дополнительные функции.
Основной функцией иммобилайзера является блокировка систем машины.
Но на автомобиле Форд Фокус он имеет дополнительные функции:
может работать в нескольких режимах: сервисном, стандартном и антиограбление;
можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
благодаря интеллектуальной защите исключается возможность подбора кода ключа;
автоматическое включение сигнализации через установленный промежуток времени;
центральный замок;
дополнительные ключи для авторизации.
Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.
Почему не работает центральный замок?
Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.
Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:
перегорели предохранители;
обрыв проводов;
окисление клемм или контактов;
неисправен концевой выключатель на двери водителя;
не хватает заряда аккумулятора;
вышел из строя управляющий блок сигнализации;
сели батарейки на брелоке;
неисправен привод;
вышла из строя микроплата на электродвигателе.
Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.
Как активировать и отключить иммо?
Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.
Устанавливается устройство путем выполнения следующих действий:
разбирается приборная панель и устанавливается основной блок противоугонной системы;
затем к нему нужно подключить систему проводов;
далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
после проверки правильности подключения, элементы следует надежно закрепить;
постараться замаскировать иммобилайзер и поставить его в режим охраны.
Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.
Инструкция по установке сигнализации
Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.
Схема точек подключения
По цвету можно определить их назначение:
от стартера – красно-серый;
12 Вольт – красный;
от зажигания – желто-зеленый;
АСС – желтый.
За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.
Инструменты и материалы
Для подключения сигнализации потребуется:
комплект сигнализации с одним входом для положительных концевиков;
набор ключей;
отвертки.
Этапы
При монтаже устанавливается следующее оборудование:
автосигнализация;
модуль обхода иммобилайзера.
Установка сигнализации на Форд Фокус 2 состоит из этапов:
Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.
На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
Сервисная кнопка устанавливается в потайном месте.
В моторном отсеке устанавливается сирена и датчик температуры мотора.
Блок управления сигнализацией устанавливаем за бардачком.
Далее подключаем все провода согласно схеме подключения.
Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
Затем программируем необходимые настройки.
После настройки датчика удара проверяем работу сигнализации.
Если все работает, собираем салон в обратной последовательности.
Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.
Цена вопроса
Видео «Программирование ключа на Форд Фокус»
В этом ролике демонстрируется, как запрограммировать ключ на Форд Фокус (автор видео – Sem Nik).
2 1 голос
Рейтинг статьи
Схемы установки сигнализаций на автомобили Volkswagen
Работа с компонентами противоугонной системы I, II и III поколений (rus. )
с использованием 7-значного кода иммобилайзера
Как сделать бюджетный запасной ключ, прописать ключ, узнать логин ИММО (rus.) Фотоотчет
Центральный замок с защитной блокировкой и имобилайзером (rus.)Конструкция и принцип работы.
Установка сигнализации на VW Golf 3 (rus.) Фотоотчет
Поделюсь опытом установки сигнализации Mongoose AMG770 на свой Гольф 3. Предупреждаю сразу, основная цель отчета — получить удобное управление ЦЗ с брелка. Говорить о безопасности, используя такую древнюю сигнализацию бессмысленно…
VW Гольф 3, Венто — собираем обходчик иммобилайзера (rus.) Фотоотчет
Устанавливая сигнализацию с автозапуском, я столкнулся с иммобилайзером. При использовании автозапуска необходимо каким либо методом обойти, обмануть, продублировать, отключить данное устройство. Метод «отключить» не рассматривался, т.к. какая-никакая, а все же защита. Отключить электрически вообще отпадало, потому что разбираться с восстановлением защищаемых цепей не было ни времени, ни желания. Приклеить чип на замок зажигания тоже не хотелось, потому что в этом случае иммобилайзер становился бесполезной «приблудой»…
Volkswagen Golf 3 / Vento 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 3 / VW Vento
VW Golf 3: Alarm System (eng.) Заводская сигнализация (from Sep 1997)
Volkswagen Golf 4 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 4 / VW Bora
Volkswagen Golf 4 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 4 / VW Bora
Volkswagen Golf 5 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 5
Volkswagen Passat В3: Подключение сигнализации к штатному центральному замку (rus.)
Volkswagen Passat B3: Lights, Switches — Interior (eng.)
Официальное руководство про ремонту: Блок круиз контроля. Заводская сигнализация.
Volkswagen Passat B4 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B4
Установка сигнализации Pandora 3100 в VW Passat B5 (rus. ) Фотоотчет
Данная сигнализация устанавливалось лично на мой автомобиль VW Passat B5 1,8 ADR 1997 г. (зеленая подсветка приборов), АКПП, седан, Бинар5С.
Volkswagen Passat B5 1997-2000: Alarm fitting instruction (eng.)
Подключение дополнительной сигнализации.
Volkswagen Passat B5 1997- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5
Volkswagen Passat B5 1997.9- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5
Volkswagen Passat B5 GP 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5.5
Volkswagen Passat B5 GP 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5.5
Volkswagen Passat B6 2005- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B6
Volkswagen Polo 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2000- Car Alarm (eng. )
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Touareg 2003- Car Alarm (eng.)
Схема установки автосигнализации на VW Touareg
Volkswagen Touran 2003- Car Alarm (eng.)
Схема установки автосигнализации на VW Touran
Volkswagen Caddy 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Caddy
Volkswagen Caddy 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Caddy
Установка сигнализации с автозапуском на Volkswagen Sharan / Seat Alhambra / Ford Galaxy) (rus.) Фотоотчет
Сразу оговорюсь, сигнализацию ставил не с целью оградить авто от угона, благо машины у нас не сильно угоняют, а с целью дистанционного открывания дверей, так как личинка на водительской двери стала подавать тревожные признаки поломки. Так же полезно знать когда пинают по твоей машине когда ты гуляеш по рынку. Ну и совсем комфортно садится в уже прогретую машину когда ее завел из дома, допивая чай…
Volkswagen Sharan 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Sharan 2000- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Sharan 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Lupo 1999- Car Alarm (eng.)
Схема установки автосигнализации на VW Lupo
Volkswagen Transporter 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter
Volkswagen Caravelle 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Caravelle
Volkswagen Caravelle 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Caravelle
Volkswagen Transporter T5 2003-> Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter T5
Volkswagen Transporter T5 2003-> Car Alarm (eng. )
Схема установки автосигнализации на VW Transporter T5
Volkswagen LT 35 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW LT 35
Volkswagen LT 35 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW LT 35
Volkswagen LT 35 2001- Car Alarm (eng.)Еще один
Схема установки автосигнализации на VW LT 35
Секретка на бензонасос (rus.)Фотоотчет
Объединение складного ключа с двусторонним брелком Starline (rus.)Фотоотчет
Простое подключение мобильного телефона к сигнализации (rus.)Фотоотчет
Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Bluetooth-соединение Мобильное смарт-приложение удаленный запуск автомобильная сигнализация автомобильные аксессуары сигнализация автосигнализация starline a93 start stop | Защита от кражи |
В машине есть оригинальная машина. Защита от угона, покупать не рекомендую.
Особенности
1. Одна кнопка для запуска / остановки двигателя.
2. Подходит для вашей автомобильной сигнализации или системы бесключевого доступа.
3. Подходит для всех видов авто.
4. Простота установки и удаления.
5. Хорошее использование и безопасность Anti-Thef
Пакет
1 * Узел стартера двигателя автомобиля
1 * нажмите кнопку запуска и остановки
2 * пульт дистанционного управления
2 * Монтажный провод
1 * Руководство пользователя на английском языке
Примечание:
Возникли технические проблемы после покупки
Пожалуйста, свяжитесь с нами вовремя
Ваша проблема может быть решена лучше
Приложение QR
\
PKE389 ключ для запуска, индукционная противоугонная система PKE dark lock
Основные особенности
1, пульт дистанционного управления автоматически блокируется
Парковка закрыта: автоматический замок PKE, более 2 метров от двери автомобиля, автоматический замок, ключ для автоматического запуска не работает (не может завести автомобиль), скоро появится автомобильный гудок
2, пульт дистанционного управления автоматически разблокируется
A, PKE автоматически разблокируется: рядом с автомобилем в пределах 1. Разблокировка двери 5 метров или свет потяните дверь, чтобы открыть дверь дважды (опционально), разблокируйте дверь, темный замок автоматически поднимет автомобильный гудок твит 2
B, вручную разблокируйте, а затем нажмите на пульт дистанционного управления о звуковом сигнале автомобиля, твит 2, разблокировка центрального управления
C, вы можете использовать ключ для запуска нормальной функции (автомобиль может быть запущен)
3, функция дистанционного запуска
A, пульт дистанционного управления может удаленно управлять запуском автомобиля или загоранием (вы должны открыть режим начала встречи)
B, функция дистанционного запуска Нажмите и удерживайте пульт дистанционного управления в течение 3 секунд, двигатель запускается (центральный замок все еще заблокирован)
C, время дистанционного запуска 10 минут
4, откройте функцию режима встречи
A, парковка автомобиля P файл или нейтраль (запуск двигателя) с ручным тормозом, нажмите клавишу, чтобы запустить кнопку запуска в течение 2 секунд, затем индикаторы кнопки медленно мигают.
B, выйдите после использования пульта дистанционного управления, нажмите и удерживайте кнопку пульта дистанционного управления в течение 4 секунд, чтобы выключить автомобиль и заблокировать, чтобы завершить функцию начала встречи
5, интеллектуальная функция переключения
Если автомобиль был в режиме дистанционного запуска, а затем разблокировать пульт дистанционного управления, ножной тормоз, то система немедленно выйдет из режима дистанционного запуска и войдет в режим движения.
6, низкое напряжение
Если вы слышите звуковой сигнал зуммера 5 раз после каждой разблокировки.Описание Напряжение батареи пульта дистанционного управления слишком низкое. Необходимо немедленно заменить батарею пульта ДУ.
7. Аварийный режим.
A, в разблокированном состоянии нажмите кнопку запуска в течение 10 секунд, также можно запустить автомобиль
B, в разблокированном состоянии, первый шаг на ножном тормозе, а затем нажмите на пульт дистанционного управления в течение 4 секунд кнопку разблокировки, вы можете запустить автомобиль.
8, ключ для начала работы
1, нажмите ножной тормоз, нажмите кнопку пуска в течение 1 секунды, запустите автомобиль напрямую
2, если не нажать ножной тормоз, нажмите кнопку пуска, включите ACC-ON-OFF-ACC
3, парковка, хлопните ножным тормозом, нажмите кнопку пуска в течение 1 секунды, пламя автомобиля.Если не нажимать кнопку пуска, нажимается 4 секунды, автомобиль гаснет.
9, функция вибрации
Когда автомобиль переходит в состояние защиты от кражи через 5 секунд, если в автомобиль ударили три раза, будет звучать вибрация.
10, приводной замок
Когда автомобиль запускается через 15 секунд, нажимает ножной тормоз, центральный замок, пламя автоматически разблокируется
Пакет
1 хост
1 тестовые провода
1 кнопка запуска
2 пульта дистанционного управления
2 индукционные антенны
1 инструкция
1 эксплуатация
Как включить или отключить автоматический запуск приложений в Android
Когда вы покупаете новый смартфон Android, он работает невероятно быстро, чем бы вы ни занимались — играете в игры, посещаете сайты, звоните и т. Д.Но после нескольких недель непрерывного использования он начинает становиться немного вялым. Частично это связано с количеством новых приложений, которые вы могли установить за это время. Некоторые из этих приложений продолжают работать в фоновом режиме и, что еще хуже, некоторые из них автоматически запускаются с Android. Хотя для приложений, связанных с безопасностью (например, антивируса), нет никакого вреда от автоматического запуска в Android, другие типы приложений следует отключить для повышения производительности.
Android позволяет очень легко управлять автозапуском приложений через раздел настроек.Вы можете узнать, как включить или отключить такие приложения с автоматическим запуском в Android, следуя этим пошаговым инструкциям:
Прежде всего, вам нужно открыть раздел настроек Android. Вы можете легко открыть его, нажав на шестеренку, например значок настроек, в галерее всех приложений или нажав кнопку меню на главном экране, а затем выбрав настройки.
На экране настроек прокрутите немного вниз и затем нажмите Security , чтобы открыть настройки, связанные с безопасностью.
В разделе безопасности вы найдете множество настроек, связанных с приложениями, таких как разрешения приложений, проверка приложений, необходимость установки из неизвестных источников и т. Д. Вы должны нажать на Auto-start Management в этом списке.
На экране управления автозапуском отобразится список всех приложений, которые автоматически запускаются на вашем телефоне Android. Вы можете просто снять отметку с любых приложений, которые вы хотите отключить от автоматического запуска. Точно так же проверка приложения позволит ему автоматически запускаться при загрузке Android.
Хотя отключение автоматического запуска некоторых приложений при загрузке Android, несомненно, сделает его немного быстрее, но вы должны быть осторожны, чтобы не отключить какие-либо важные приложения. Например, никогда не следует отключать автоматический запуск приложений, связанных с антивирусными продуктами, поскольку они защищают ваше устройство Android от вредоносных приложений и программ.
Сигнализация
продолжает гаснуть на вашем Land Rover? Попробуйте заменить выключатель сигнализации капота
Хотите до 24 числа? Выберите overnite сейчас, чтобы вовремя прибыть.| Мы будем закрыты 24.12.

Автомобильная сигнализация вашего LR3, LR2 или Range Rover Sport загадочным образом срабатывает посреди ночи?
Посмотрите, как Джим и Дуг, наши главные технические специалисты Land Rover, заменяют неисправный выключатель аварийной сигнализации капота в сборе защелки капота вашего автомобиля.Используя деталь № LR041431OEM, Дуг проведет вас через процесс установки нового переключателя в существующий блокировочный узел. При необходимости, если вы сочтете необходимым заменить весь блокировочный узел — из-за коррозии движущихся частей в блоке — см. Деталь # LR065340G, которая представляет собой новую конструкцию Land Rover, которая включает в себя все фиксирующее приспособление с переключателем аварийной сигнализации. Есть вопросы по этому видео? Позвоните нам по телефону 1-800-533-2210 или свяжитесь с нами через вкладку вопросов.
Относится к этим моделям:
LR3 / Discovery 3 V8 4.4L | 05-09
LR3 / Discovery 3 V6 4.0L | 05-09
LR4 / Discovery 4 V8 5,0 л | 10–13
Range Rover Sport | 06-09
Range Rover Sport с наддувом | 06-09
Range Rover Sport | 10 — 13
Range Rover Sport с наддувом | 10 — 13
LR2 / Freelander 2 | 08-15
Range Rover Evoque 5-дверный | 12 — 15
Range Rover Evoque 3-дверное купе | 12–15
Это видео просмотрено: 70766 раз
1) Выберите Year20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119
9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Выберите модель
Детали, которые я заказал, работали безупречно, и доставка осуществлялась очень быстро.
Дориан О.
CENTERVILLE, UT
12-21-20
Большое личное внимание, очень компетентный представитель. Мой торговый представитель отличный.
Иисус А.
Майами, Флорида
-19-20-20
Отличный сервис и быстрая доставка!
Джим С.
Чандлер, Аризона
16-20 20
Запчасти самого высокого качества, быстрая доставка.
ЯРОСЛАВ М.
SAND CITY, CA
12-11-20
Высокая доступность запчастей, простота заказа, обширные ресурсы для мастеров своими руками.
Альфред Т.
Grove City, OH
12-11-20
Точное и быстрое обслуживание, наряду с глубокими техническими знаниями во всем, Land Rover не имеет себе равных.
Tom A.
Oakville, ON
12-8-20
Отличное обслуживание клиентов. Торговые представители очень хорошо осведомлены и всегда дают мне правильный совет. Детали, которые я заказываю, всегда подходят. Я живу на Гавайях и полагаюсь на них 100…
гэри х.
Анахола, HI
12-2-20
У
Atlantic British самый быстрый отдел доставки.
Дрю Р.
Waxhaw, NC
12-2-20
Отличные продукты по отличным ценам с фантастическим квалифицированным персоналом.Электронные письма и информационные бюллетени тоже отличные.!
Стивен К.
Вудсборо, Мэриленд
12-2-20
Обслуживание клиентов не имеет себе равных. Мой торговый представитель был представительным и отличным источником знаний для моих вопросов.
Майкл В.
Dubuque, IA
11-27-20
Купить по автомобилю Магазин по категориям
отзывов наших клиентов…
Предыдущий слайд ◀ ︎ Следующий слайд ▶ ︎
БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.
— Билл М. (Бойдтон, Вирджиния)
Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.
У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover
.
— Кейт Б. (Блю Ридж, Вирджиния)
Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.
-Алан Р. (Н. Челмсфорд, Массачусетс)
БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.
— Билл М. (Бойдтон, Вирджиния)
Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.
У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover
.
-Кейт Б.(Блю Ридж, Вирджиния)
Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.
-Алан Р. (Н. Челмсфорд, Массачусетс)
У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover
.

Can шина	Оранжево/зеленый, оранжево/коричневый	На блоке ВСМ (левая сторона под рулем)
+12V	красно/желтый ?	На блоке ВСМ ?
ACC, зажигание, стартер	согласно распайке замка зажигания	Самодельный релейный модуль
Поворотники	коричнево/красный ?	На блоке ВСМ
Педаль тормоза	Красно/черный ?	На выключателе педали
Блокировка	На блоке предохранителей

Установка автосигнализации на Лада Гранта

Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация

Точки подключения автосигнализации на Лада Гранта 2012г

Точки подключения автосигнализации на Lada Granta 2017, комплектация с одним водительским концевиком

Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация

Точки подключения автосигнализации на Lada Granta 2019, АКПП, Starline A93 2can2lin

Статьи по теме

Установка сигнализации своими руками: точки подключения, схема

Что владельцу транспортного средства нужно знать о сигнализациях

Подготовка инструментов для произведения монтажных работ

Установка автомобильной охранной системы самостоятельно – в каких местах производится подключение

Произведение процесса установки охранной системы своими руками

Дополнительные факты, о которых нужно помнить при монтаже сигнализации с автозапуском

Точки подключения сигнализаций, установка — На колесах

Автосигнализация Mongoose IQ 215

Схема подключения SHERIFF ZX-900

схема подключения сигнализации Star Line Twage A2

схема подключения сигнализации Alligator D-910

Схема подключения сигнализации sheriff

Схема подключения входов.<img src='/800/600/https/support.starline.ru/s/attachments/13469/10/24523/ad942513adc2269d99a6b24b5564b10d.jpg' /> Spider S301 Hyundai Tucson-1

схема подключения сигнализации Black Bug Super BT-84W

Схемы подключения сигнализации StarLine A4

схема подключения сигнализации aps1000

схема подключения сигнализации PANTERA SLK 85

Схема подключения электростеклоподъёмника

Схема подключения сигнализации Star Line Twage B6

Схема подключение сигнализации — Anaconda A-400

Схема подключения сигнализации SUN-I

схема подключения сигнализации ALLIGATOR. LX-8000RS

Схема подключения сигнализации aps-2100

схема подключения китайской сигнализации

схема подключения сигнализации ALLIGATOR S-250

Схема подключения Alligator Monster M-500

Установка автозапуска и сигнализации Pandora 3910.<img src='/800/600/https/autosiga.ru/images/stories/Mitsubishi_Outlander_2002/5.jpg' /> Точки подключения на Audi A6

Особенности:

Установка сигнализации с автозапуском Pandora 3910 на Audi A6

Точки подключения Audi A6 при установке сигнализации Pandora 3910:

Как подключить сигнализацию

Виды современных сигнализаций

Правила и порядок установки сигнализации

Подключение сигнализации к машине с центральным замком

Правила установки сигнализации своими руками

Как найти правильные точки подключения сигнализаций

Как правильно самостоятельно подключить сигнализацию к центральному замку автомобиля

Разновидности блоков управления ЦЗ

Подключение сигналки в зависимости от типа ЦЗ

ЦЗ с минусовой полярностью

ЦЗ с плюсовой полярностью

ЦЗ с реверсированием полярности

ЦЗ с пневмоэлектрическим компрессором

Как подключить сигнализацию к центральному замку

Какие трудности могут возникнуть и как их преодолеть

Точки подключения сигнализации Лада Гранта: установка своими руками, как подключить к центральному замку, с автозапуском, карта монтажа

Монтаж

Правила установки

Иммобилайзер и место его расположения

Подключение проводки

Подключение к центральному замку

Вариант для комплектации Люкс

Вариант для комплектации Норма

Что такое точки подключения сигнализаций — Автоэлектрик

Точки подключения сигнализаций к более чем 5000 машин

Точки подключения сигнализаций — Группы Мой Мир

Точки подключения сигнализации с автозапуском на Ford Focus 2

Точки подключения сигнализации с автозапуском на Ford Focus 2

Точки подключения

Разборка салона

Пошаговый процесс подключения

Правила монтажа

Установка сигнализации своими силами.

Сигнализация StarLine на Ford Focus 2

Сигнализация StarLine на Ford Focus 2

Установка сигнализация StarLine на Ford Focus 2

Установили на авто StarLine A93 2CAN-LIN

Установили на авто StarLine E93

Дистанционный запуск на Фокус 2

Установили на авто StarLine A93 2CAN-LIN

Точки подключения сигнализации на Ford Focus

Точки подключения автосигнализации на Ford Focus 2006-2009

Схема подключения входов. Spider S301 Hyundai Tucson-1

Установка автозапуска и сигнализации Pandora 3910. Точки подключения на Audi A6
