Типы рулевого управления – : ,

Содержание

3.Основные типы рулевых механизмов и приводов

3.1.Рулевой механизм.

Он обеспечивает поворот управляемых колес с небольшим усилием на рулевом колесе. Это может быть достигнуто за счет увеличения передаточного числа рулевого механизма. Однако передаточное число ограничено количеством оборотов рулевого колеса. Если выбрать передаточное число с количеством оборотов рулевого колеса больше 2-3, то существенно увеличивается время, требуемое на поворот автомобиля, а это недопустимо по условиям движения. Поэтому передаточное число в рулевых механизмах ограничивают в пределах 20-30, а для уменьшения усилия на рулевом колесе в рулевой механизм или привод встраивают усилитель.

Ограничение передаточного числа рулевого механизма также связано со свойством обратимости, т. е. способностью передавать обратное вращение через механизм на рулевое колесо. При больших передаточных числах увеличивается трение в зацеплениях механизма, свойство обратимости пропадает и самовозврат управляемых колес после поворота в прямолинейное положение оказывается невозможным.

Рулевые механизмы в зависимости от типа рулевой передачи разделяют на:

Рулевой механизм с передачей типа червяк — ролик имеет в качестве ведущего звена червяк, закрепленный на рулевом валу, а ролик установлен на роликовом подшипнике на одном валу с сошкой. Чтобы сделать полное зацепление при большом угле поворота червяка, нарезку червяка выполняют по дуге окружности — глобоиде. Такой червяк называют глобоидным.

В винтовом механизме вращение винта, связанного с рулевым валом, передается гайке, которая заканчивается рейкой, зацепленной с зубчатым сектором, а сектор установлен на одном валу с сошкой. Такой рулевой механизм образован рулевой передачей типа винт-гайка-сектор.

В шестеренчатых рулевых механизмах рулевая передача образуется цилиндрическими или коническими шестернями, к ним же относят передачу типа шестерня-рейка. В последних цилиндрическая шестерня связана с рулевым валом, а рейка, зацепленная с зубьями шестерни, выполняет роль поперечной тяги. Реечные передачи и передачи типа червяк-ролик преимущественно применяют на легковых автомобилях, так как обеспечивают сравнительно небольшое передаточное число. Для грузовых автомобилей используют рулевые передачи типа червяк-сектор и винт-гайка-сектор, снабженные либо встроенными в механизм усилителями, либо усилителями, вынесенными в рулевой привод.

3.2.Рулевой привод.

Конструкции рулевого привода различаются расположением рычагов и тяг, составляющих рулевую трапецию, по отношению к передней оси. Если рулевая трапеция находится впереди передней оси, то такая конструкция рулевого привода называется передней рулевой трапецией, при заднем расположении — задней трапецией. Большое влияние на конструктивное исполнение и схему рулевой трапеции оказывает конструкция подвески передних колес.

При зависимой подвеске (рис. 2.(а)) рулевой привод имеет более простую конструкцию, так как состоит из минимума деталей. Поперечная рулевая тяга в этом случае сделана цельной, а сошка качается в плоскости, параллельной продольной оси автомобиля. Можно сделать привод и с сошкой, качающейся в плоскости, параллельной переднему мосту. Тогда продольная тяга будет отсутствовать, а усилие от сошки передается прямо на две поперечные тяги, связанные с цапфами колес.

При независимой подвеске передних колес (рис. 2.(б)) схема рулевого привода конструктивно сложнее. В этом случае появляются дополнительные детали привода, которых нет в схеме с зависимой подвеской колес. Изменяется конструкция поперечной рулевой тяги. Она сделана расчлененной, состоящей из трех частей: основной поперечной тяги и двух боковых тяг — левой и правой. Для опоры основной тяги служит маятниковый рычаг , который по форме и размерам соответствует сошке. Соединение боковых поперечных тяг с поворотными рычагами цапф и с основной поперечной тягой выполнено с помощью шарниров, которые допускают независимые перемещения колес в вертикальной плоскости. Рассмотренная схема рулевого привода применяется главным образом на легковых автомобилях.

Рулевой привод, являясь частью рулевого управления автомобиля, обеспечивает не только возможность поворота управляемых колес, но и допускает колебания колес при наезде ими на неровности дороги. При этом детали привода получают относительные перемещения в вертикальной и горизонтальной плоскостях и на повороте передают усилия, поворачивающие колеса. Соединение деталей при любой схеме привода производят с помощью шарниров шаровых либо цилиндрических.

studfile.net

Устройство автомобиля. Принцип работы рулевого механизма

Существует несколько типов рулевого механизма Вам известно, что при повороте руля поворачиваются колеса автомобиля. Но между поворотом руля и поворотом колес происходят определенные действия.

В этой статье мы рассмотрим особенности двух наиболее распространенных типов рулевого механизма: реечный рулевой механизм и рулевой механизм с шариковой гайкой. Также мы расскажем о рулевом управлении с гидроусилителем и узнаем об интересных технологиях развития систем рулевого управления, позволяющих сократить расход топлива. Но, прежде всего, мы рассмотрим, как происходит поворот. Не все так просто, как может показаться.

Поворот автомобиля

Возможно, Вы удивитесь, узнав, что при повороте колеса на передней оси проходят по различной траектории.

Для обеспечения плавного поворота, каждое колесо должно описать разную окружность. В связи с тем, что внутреннее колесо описывает колесо меньшего радиуса, оно совершает более крутой поворот, чем внешнее. Если провести перпендикуляр к каждому колесу, линии будут пересекаться в центральной точке поворота. Геометрия поворота заставляет внутреннее колесо поворачиваться сильнее, чем внешнее.

Существует несколько типов рулевого механизма. Наиболее распространенными являются реечный рулевой механизм и рулевой механизм с шариковой гайкой.

Реечный рулевой механизм

Реечный рулевой механизм широко используется в легковых автомобилях, грузовиках малой грузоподъемности и внедорожниках. Фактически, этот механизм довольно прост. Реечные шестерни расположены в металлической трубке, с каждой стороны которой выступает рейка. Рулевой наконечник соединяется с каждой стороной рейки.

Ведущая шестерня сопряжена с валом рулевого механизма. Когда Вы поворачиваете руль, шестерня начинает вращаться и приводит рейку в движение. Рулевой наконечник на конце рейки соединяется с рулевой сошкой на шпинделе (см. рисунок).

Функции зубчатой рейки с шестерней заключаются в следующем:

  • Она преобразует вращательное движение рулевого колеса в прямолинейное движение, необходимое для поворота колес.
  • Она обеспечивает передаточное отношение для облегчения поворота колес.

Большинство автомобилей устроены так, что потребуется от трех до четырех полных оборотов руля, чтобы развернуть колеса от упора до упора.

Передаточное отношение рулевого механизма — это отношение градуса поворота руля к градусу поворота колес. Например, если один полный оборот руля (360 градусов) поворачивает колесо на 20 градусов, тогда передаточное отношение рулевого механизма составляет 18:1 (360 разделить на 20). Чем выше отношение, тем больше градус поворота руля. При этом, чем выше отношение, тем меньше усилий требуется приложить.

Как правило, у легких спортивных автомобилей передаточное отношение рулевого механизма ниже, чем у крупных автомобилей и грузовиков. При низком передаточном отношении у рулевого механизма более быстрый отклик, поэтому Вам не нужно с усилием крутить руль чтобы выполнить поворот. Чем меньше автомобиль, тем меньше его масса, и, даже при низком передаточном отношении, не требует прилагать дополнительное усилие для поворота.

Также существуют автомобили с переменным передаточным отношением рулевого механизма. В этом случае у зубчатой рейки с шестерней разный шаг зубьев (число зубьев на дюйм) в центре и по бокам. В результате, автомобиль реагирует на поворот руля быстрее (рейка расположена ближе к центру), а также снижается усилие при повороте руля до упора.

Реечный рулевой механизм с усилителем

При наличии реечного рулевого механизма с усилителем, рейка имеет немного другую конструкцию. Часть рейки включает цилиндр с поршнем посередине. Поршень соединен с рейкой. С обеих сторон поршня имеются два отверстия. Подача жидкости под высоким давлением на одну из сторон поршня приводит поршень в движение, он поворачивает рейку, обеспечивая усиление рулевого механизма.

Далее в статье мы рассмотрим компоненты усилителя. Но прежде мы расскажем о другом типе рулевого механизма.

Рулевой механизм с шариковой гайкой

Рулевой механизм с шариковой гайкой можно встретить на многих грузовиках и внедорожниках. Данная система немного отличается от реечного механизма.

Рулевой механизм с шариковой гайкой включает червячную передачу. Условно червячную передачу можно разделить на две части. Первая часть представляет собой металлически блок с резьбовым отверстием. Данный блок имеет зубья с наружной стороны, которые сопрягаются с шестерней, которая приводит в движение рулевую сошку (см. рисунок). Рулевое колесо соединено с резьбовым стержнем, похожим на болт, установленным в резьбовое отверстие блока. Когда рулевое колесо вращается, болт поворачивается вместе с ним. Вместо того, чтобы вкручиваться в блок, как обычные болты, этот болт закреплен так, что, когда он вращается, он приводит в движение блок, который, в свою очередь, приводит в движение червячную передачу.


Болт не соприкасается резьбой с блоком, поскольку она заполнена шарикоподшипниками, циркулирующими по механизму. Шариковые подшипники используются для двух целей: Они снижают трение и износ передачи, а также снижают загрязнение механизма. Если в рулевом механизме не будет шариков, на какое-то время зубья не будут соприкасаться друг с другом и Вы почувствуете что руль потерял жесткость.

Гидроусилитель в рулевом механизме с шариковой гайкой функционирует точно так же, как и в реечном рулевом механизме. Усиление обеспечивается подачей жидкости под высоким давлением на одну из сторон блока.

Далее мы рассмотрим компоненты гидроусилителя.

Гидроусилитель руля


Помимо самого рулевого механизма, гидроусилитель включает несколько основных компонентов.

Насос

Пластинчатый насос снабжает рулевой механизм гидравлической энергией (см. рисунок). Двигатель приводит насос в действие при помощи ремня и шкива. Насос включает утапливаемые лопатки, вращающиеся в камере овальной формы.

При вращении лопатки выталкивают гидравлическую жидкость низкого давления из обратной магистрали в выпускное отверстие под высоким давлением. Сила потока зависит от количества оборотов двигателя автомобиля. Конструкция насоса обеспечивает необходимый напор даже на холостых оборотах. В результате, насос перемещает большее количество жидкости при работе двигателя на более высоких оборотах.

Насос имеет предохранительный клапан, обеспечивающий надлежащее давление, что особенно важно при высоких оборотах двигателя, когда подается большой объем жидкости.

Поворотный клапан

Гидроусилитель должен помогать водителю только при приложении силы к рулевому колесу (при повороте). При отсутствии усилия (например, при движении по прямой), система не должна обеспечивать помощь. Устройство, определяющее приложение силы к рулевому колесу, называется поворотный клапан.

Основным компонентом поворотного клапана является торсион. Торсион представляет собой тонкий металлический стержень, который поворачивается под действием крутящего момента. Верхний конец торсиона соединен с рулевым колесом, а нижний с шестерней или червячной передачей (которая поворачивает колеса), при этом крутящий момент торсиона равен крутящему моменту, прилагаемого водителем для поворота колес. Чем выше прилагаемый крутящий момент, тем больше поворот торсиона. Входная часть вала рулевого механизма формирует внутреннюю часть поворотного клапана. Также он соединен с верхней частью торсиона. Нижняя часть торсиона соединена с внешней частью поворотного клапана. Торсион также вращает шестерню рулевого механизма, соединяясь с ведущей шестерней или червячной передачей, в зависимости от типа рулевого механизма.

При повороте торсион вращает внутреннюю часть поворотного клапана, внешняя часть при этом остается неподвижной. В связи с тем, что внутренняя часть клапана также соединена с рулевым валом (и, следовательно, с рулевым колесом), количество оборотов внутренней части клапана зависит от крутящего момента, прилагаемого водителем.

Когда руль неподвижен, обе гидравлические трубки обеспечивают равное значение давления на шестерню. Но при повороте клапана каналы открываются для подачи жидкости под высоким давлением к соответствующей трубке.

Практика показала не самую высокую эффективность такого типа усилителя рулевого управления.

Инновационные усилители руля

В связи с тем, что насос рулевого механизма с гидроусилителем на большинстве автомобилей непрерывно перекачивает жидкость, он расходует мощность и топливо. Логично рассчитывать на ряд нововведений, которые позволят повысить экономию топлива. Одной из самых удачных идей является система с компьютерным управлением. Эта система полностью исключает механическую связь между рулевым колесом и рулевым механизмом, заменяя ее электронной системой управления.

Фактически руль работает так же, как руль для компьютерных игр. Руль будет оснащен датчиками для подачи автомобилю сигналов о направлении движения колес и моторами, обеспечивающими отклик на действия автомобиля. Выходные данные таких датчиков будут использоваться для управления рулевым механизмом с электроприводом. В этом случае устраняется необходимость наличия рулевого вала, что увеличивает свободное пространство в моторном отсеке.

General Motors представила концепт-кар Hy-wire, на котором уже установлена такая система. Отличительной особенностью такой системы с электронным управлением от GM является то, что Вы можете сами настроить управляемость автомобиля с помощью нового компьютерного программного обеспечения без замены механических компонентов. В автомобилях с электронным управлением будущего Вы сможете подстроить систему контроля под себя нажатием лишь нескольких кнопок. Все очень просто! За последние пятьдесят лет система рулевого управления не сильно изменились. Но в следующем десятилетии наступит эпоха более экономичных автомобилей

www.exist.ru

виды, устройство и принцип работы

Рулевой привод представляет собой механизм, состоящий из рычагов, тяг и шаровых шарниров и предназначенный для передачи усилия от рулевого механизма к управляемым колесам. Устройство обеспечивает необходимое соотношение углов поворота колес, что влияет на эффективность рулевого управления. Помимо этого конструкция механизма позволяет уменьшить автоколебания управляемых колес и исключить их самопроизвольный поворот при работе подвески автомобиля.

Конструкция и виды рулевого привода

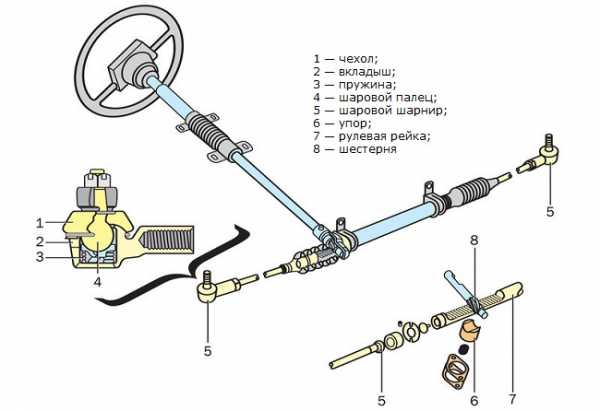

Устройство привода рулевой рейки

К приводу относятся все элементы, находящиеся между рулевым механизмом и управляемыми колесами. Структура узла зависит от типа используемой подвески и рулевого механизма.

Рулевой привод механизма «шестерня-рейка»

Данный вид привода, входящий в состав рулевой рейки,  получил наибольшее распространение. Он состоит из двух горизонтальных тяг, рулевых наконечников и поворотных рычагов стоек передней подвески. Рейка с тягами соединяется при помощи шаровых шарниров, а наконечники фиксируются стяжными болтами либо при помощи резьбового соединения.

Также следует заметить, что с помощью рулевых наконечников регулируется схождение колес передней оси.

Привод с механизмом типа «шестерня – рейка» обеспечивает поворот передних колес автомобиля на разные по величине углы.

Рулевая трапеция

Рулевая трапеция с разрезной тягой

Рулевая трапеция обычно применяется в рулевом управлении с червячным или винтовым механизмом. Она состоит из:

  • боковых и средней тяг;
  • маятникового рычага;
  • правого и левого поворотного рычага колес;
  • рулевой сошки;
  • шаровых шарниров.

Каждая тяга имеет на своих концах шарниры (опоры), которые обеспечивают свободное вращение подвижных деталей рулевого привода относительно друг друга и кузова автомобиля.

Рулевая трапеция обеспечивает поворот управляемых колес на разные углы. Нужное соотношение углов поворота осуществляется путем подбора угла наклона рычагов относительно продольной оси автомобиля и длины рычагов.

Исходя из конструкции средней тяги трапеция бывает:

  • с цельной тягой, которая применяется в зависимой подвеске;
  • с разрезной тягой, используемой в независимой подвеске.

Также она может отличаться по типу расположения средней тяги: перед передней осью либо после нее. В большинстве случаев рулевая трапеция применяется на грузовых автомобилях.

Рулевой наконечник с шаровым шарниром

Шаровый шарнир

Шаровой шарнир сделан в виде съемного наконечника рулевой тяги, в его состав входят:

  • корпус шарнира с заглушкой;
  • шаровой палец с резьбой;
  • вкладыши, которые обеспечивают вращение шарового пальца и ограничивают его перемещение;
  • защитный кожух («пыльник») с кольцом для фиксации на пальце;
  • пружина.

Шарнир выполняет передачу усилия от рулевого механизма к управляемым колесам и обеспечивает подвижность соединения элементов рулевого привода.

Шаровые опоры воспринимают все удары от неровностей дорожной поверхности и потому подвержены быстрому износу. Признаками износа шаровых опор являются люфт и стук в подвеске при проезде неровностей. В этом случае неисправную деталь рекомендуется заменить на новую.

По способу устранения зазоров шаровые шарниры подразделяются на:

  • саморегулируемые – они не требуют регулировок в процессе эксплуатации, а появившийся в результате износа деталей зазор выбирается благодаря поджиманию головки пальца с помощью пружины;
  • регулируемые – в них зазоры между деталями устраняет затяжка резьбовой крышки;
  • нерегулируемые.

Заключение

Рулевой привод является важной частью рулевого управления автомобиля. От его исправности зависит безопасность и комфорт управления автомобилем, поэтому необходимо своевременно проводить техническое обслуживание и менять вышедшие из строя детали.

techautoport.ru

Типы рулевых механизмов, применяемых на автомобилях. — Студопедия.Нет

Рулевой механизм

Назначение. Рулевой механизм преобразовывает вращения рулевого колеса в посту­пательное перемещение тяг рулевого привода, вызывающее поворот управляемых колес. При этом усилие, передаваемое водителем от рулевого колеса к поворачиваемым колесам, возрастает во много раз.

Классификация. На современных автомобилях применяются следующие разновид­ности рулевых механизмов: червячные, винтовые, шестеренчатые. Реечные передачи и пере­дача типа червяк — ролик применяются на легковых автомобилях, а передачи типа червяк — сектор или винт — гайка — рейка — сектор и т. п. применяются в конструкции грузовых ав­томобилей. По наличию в их конструкции гидроусилителя рулевые механизмы разделяют на следующие виды: без гидроусилителя; со встроенным гидроусилителем; с вынесенным гид­роусилителем. Наиболее распространенными типами рулевых механизмов являются: червяк — ролик без гидроусилителя, червяк — сектор со встроенным гидроусилителем и винт – гайка – рейка — сектор со встроенным гидроусилителем.

Рулевой механизм типа червяк — ролик

Устройство.Рулевой механизм типа червяк — ролик (рис. 87а) состоит из рулевого ко­леса 4, рулевого вала 5, рулевой колонки 3, картера 9 рулевой передачи, червяка 8, установ­ленного в картере на двух конических подшипниках 2, трехгребневого ролика 6, вращающе­гося на оси вильчатого кривошипа, вала 7 и сошки 16.

Принцип действия. Вращение рулевого колеса через рулевой вал передается на гло- боидный червяк, который находится в зацеплении с роликом. При вращении червяка, ролик перемещается вдоль нарезки червяка. Перемещение ролика вызывает поворот вильчатого кривошипа, который, в свою очередь, поворачивает вал сошки. От сошки перемещение пере­дается на рулевой привод, который обеспечивает поворот управляемых колес на заданный угол.

Рулевой механизм типа винт — гайка — рейка — сектор со встроенным гидроусилителем

Устройство. Рулевой механизм типа винт — гайка — рейка — сектор (рис. 88) со встроенным гидроусилителем состоит из рулевого колеса, рулевого вала, рулевой колонки, картера 1 рулевой передачи и гидроусилителя, винта 6, соединенного с рулевым валом, поршня- рейки 5, внутри которой укреплена гайка, находящаяся в резьбовом зацеплении с винтом, зубчатого сектора, находящегося в зацеплении с рейкой и жестко посаженного на валу сошки, встроенный гидроусилитель и насос гидроусилителя.

Принцип действия. Вращение рулевого колеса передается через рулевой вал на винт рулевой передачи. Вращение винта обеспечивает перемещение по его резьбе гайки, которая выполнена заодно с поршнем-рейкой. Перемещаясь, поршень-рейка поворачивает сектор, который через вал поворачивает сошку, связанную с рулевым приводом. Поворот сошки че­рез рулевой привод обеспечивает поворот управляемых колес.

Гидроусилитель рулевого механизма типа винт — гайка — рейка — сектор

Назначение. Гидроусилитель рулевого управления предназначен для уменьшения не­обходимого усилия на рулевом колесе при повороте автомобиля.

Устройство.Гидроусилитель (рис. 88) включает в себя поршень-рейку уплотненную в корпусе рулевой передачи с помощью резиновых колец или манжет, золотник 7, откры­вающий и закрывающий доступ масла в полости А и Б цилиндра гидроусилителя, масляные каналы и полости в корпусе гидроусилителя, масляный насос гидроусилителя рулевого управления (шестеренчатого или лопастного типа) и масляные шланги, соединяющие насос с гидроусилителем.

Принцип действия. При вращении рулевого колеса винт рулевой передачи вращает­ся и гайка, а следовательно и поршень-рейка, перемещаются по его резьбе. При этом золот­ник гидроусилителя перемещается в ту или иную сторону и соединяет одну полость цилинд­ра с каналом нагнетания масла от насоса, а другую — с каналом слива масла в резервуар. В результате в полости, соединенной с каналом нагнетания, создается избыточное давление масла, которое, действуя на поршень-рейку, создает дополнительное усилие по ее перемеще­нию. Таким образом возникает дополнительное усилие по перемещению рейки и повороту сектора, а следовательно уменьшается необходимое усилие на рулевом колесе при повороте автомобиля.

studopedia.net

Рулевое управление

Механизмы управления автомобиля — это механизмы, которые предназначены обеспечивать движение автомобиля в нужном направлении, и его замедление или остановку в случае необходимости. К механизмам управления относятся рулевое управление и тормозная система автомобиля.

Рулевое управление автомобиля — это совокупность механизмов, служащих, для поворота управляемых колес, обеспечивает движение автомобиля в заданном направлении. Передачу усилия поворота рулевого колеса к управляемым колесам обеспечивает рулевой привод. Для облегчения управления автомобилем  применяют усилители руля, которые делают поворот руля легким и комфортным.

 Устройство рулевого управления:

1 — поперечная тяга; 2 — нижний рычаг; 3 — поворотная цапфа; 4 — верхний рычаг; 5 — продольная тяга; 6 — сошка рулевого привода; 7 — рулевая передача; 8 — рулевой вал; 9 — рулевое колесо.

Принцип работы рулевого управления

Каждое управляемое колесо установлено на поворотном кулаке, соединенном с передней осью посредством шкворня, который неподвижно крепится в передней оси. При вращении водителем рулевого колеса усилие передается посредством тяг и рычагов на поворотные кулаки, которые поворачиваются на определенный угол (задает водитель), изменяя направление движения автомобиля.

 Механизмы управления, устройство

Рулевое управление состоит из следующих механизмов :

1. Рулевой механизм — замедляющая передача, преобразовывающая вращение вала рулевого колеса во вращение вала сошки. Этот механизм увеличивает прикладываемое к рулевому колесу усилие водителя и облегчает его работу.
2. Рулевой привод — система тяг и рычагов, осуществляющая в совокупности с рулевым механизмом поворот автомобиля.
3. Усилитель рулевого привода (не на всех автомобилях) — применяется для уменьшения усилий, необходимых для поворота рулевого колеса.

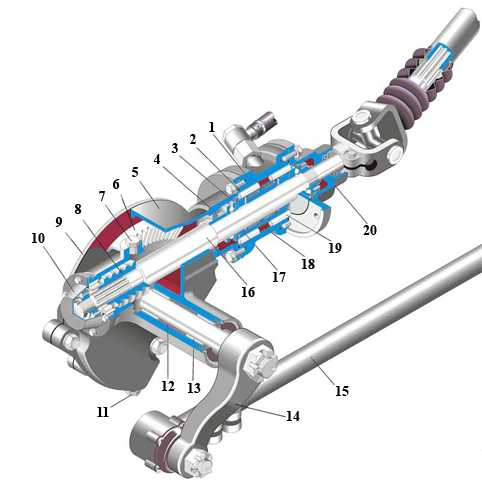

Устройство рулевого управления

1 – Рулевое колесо; 2 – корпус подшипников вала; 3 — подшипник; 4 – вал колеса рулевого управления; 5 – карданный вал рулевого управления; 6 – тяга рулевой трапеции; 7 — наконечник;   8 — шайба; 9 – палец шарнирный; 10 – крестовина карданного вала; 11 – вилка скользящая; 12 – наконечник цилиндра; 13 – кольцо уплотнительное; 14 – гайка наконечника; 15 — цилиндр; 16 –поршень со штоком; 17 – кольцо уплотнительное; 18 – кольцо опорное; 19 — манжета; 20 – кольцо нажимное; 21 — гайка; 22 – муфта защитная; 23 – тяга рулевой трапеции; 24 — масленка; 25 – наконечник штока; 26 – кольцо стопорное; 27 — заглушка; 28 – пружина; 29 – обойма пружины; 30 – кольцо уплотнительное; 31 – вкладыш верхний; 32 – палец шаровый; 33 – вкладыш нижний; 34 — накладка; 35 – муфта защитная; 36 – рычаг поворотного кулака; 37 – корпус поворотного кулака.

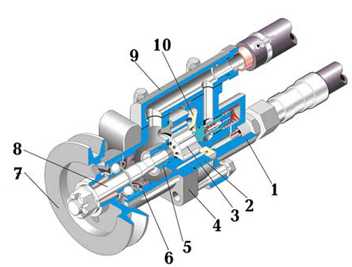

Устройство рулевого привода:

1 – корпус золотника; 2 – кольцо уплотнительное; 3 – кольцо плунжеров подвижное; 4 — манжета; 5 – картер рулевого механизма; 6 — сектор; 7 – пробка заливного отверстия; 8 — червяк; 9 – боковая крышка картера; 10 — крышка; 11 – пробка сливного отверстия; 12 – втулка распорная; 13 – игольчатый подшипник; 14 – сошка рулевого управления; 15 – тяга сошки рулевого управления; 16 – вал рулевого механизма; 17 — золотник; 18 — пружина; 19 — плунжер; 20 – крышка корпуса золотника.

Бак масляный. 1 – Корпус бачка; 2 — фильтр; 3 – корпус фильтра; 4 – клапан перепускной; 5 — крышка; 6 — сапун; 7 – пробка заливной горловины; 8 — кольцо;  9 – шланг всасывающий.

Насос усилительного механизма. 1 – крышка насоса; 2 — статор; 3 — ротор; 4 — корпус; 5 – игольчатый подшипник; 6 — проставка; 7 — шкив; 8 — валик; 9 — коллектор; 10 – диск распределительный.

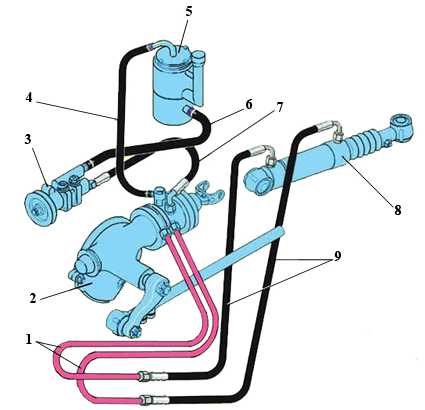

Принципиальная схема. 1 – трубопроводы високого давления; 2 – механизм рулевой; 3 – насос усилительного механизма; 4 – шланг сливной; 5 – бак масляный; 6 – шланг всасывающий;   7 – шланг нагнетательный; 8 – механизм усилительный; 9 – шланги.

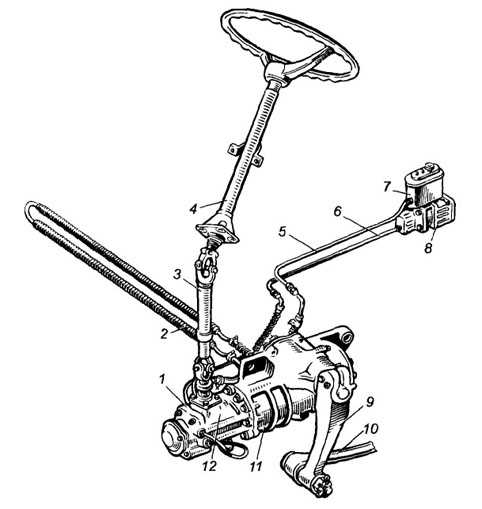

Рулевое управление автомобиля КамАЗ


1 — корпус клапана управления гидроусилителем; 2 — радиатор; 3 — карданный вал; 4 — рулевая колонка; 5 — трубопровод низкого давления; 6 — трубопровод высокого давления; 7— бачок гидросистемы; 8— насос гидроусилителя; 9 — сошка; 10 — продольная тяга; 11 — рулевой механизм с гидроусилителем; 12 — корпус углового редуктора.

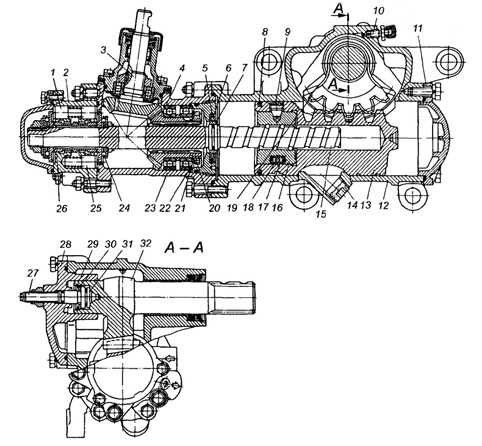

Механизм рулевого управления автомобиля КамАЗ :

1 — реактивный плунжер; 2— корпус клапана управления; 3 — ведущее зубчатое колесо; 4 — ведомое зубчатое колесо; 5, 22 и 29— стопорные кольца; 6 — втулка; 7 и 31 — упорные колы к», 8 — уплотнительное кольцо; 9 и 15 — бинты; 10 — перепускной клапан; 11 и 28 — крышки; 12 — картер; 13 — поршень-рейка; 14 — пробка; 16 и 20— гайки; 17 — желоб; 18 — шарик; 19 — сектор; 21 — стопорная шайба; 23 — корпус; 24 — упорный подшипник; 25 — плунжер; 26 — золотник; 27— регулировочный винт; 30— регулировочная шайба; 32— зубчатый сектор вала сошки.

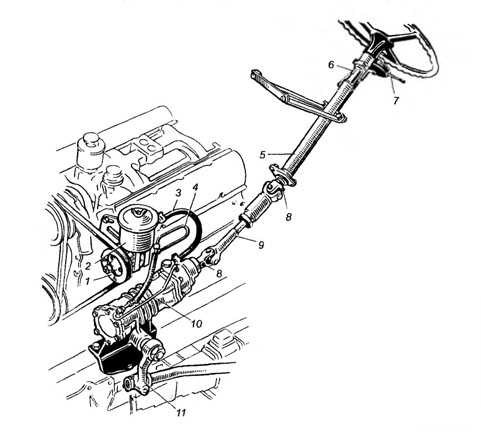

Рулевое управление автомобиля ЗИЛ;

1 — насос гидроусилителя; 2 — бачок насоса; 3 — шланг низкого давления; 4 — шланг высокого давления; 5 колонка; 6 — контактное устройство сигнала; 7 — переключатель указателей поворота; 8 карданный шарнир; 9 — карданный вал; 10 — рулевой механизм; 11 — сошка.

www.autoezda.com

Рулевой механизм: описание,виды,назначение,принцип работы ,устройство.



Каждый узел и механизм автомобиля по-своему важен. Пожалуй, нет такой системы, без которой автомобиль мог бы нормально функционировать. Одна из таких систем – рулевой механизм. Наверное, это одна из самых важных частей машины. Давайте рассмотрим, как устроен этот узел, назначение его, элементы конструкции. А также научимся регулировать и ремонтировать эту систему.

Принцип работы реечной рулевой тяги

Реечный рулевой механизм

Реечный рулевой механизм — является самым распространенным типом механизма, устанавливаемым на легковые автомобили. Основными элементами рулевого механизма являются шестерня и рулевая рейка. Шестерня устанавливается на валу рулевого колеса и находится в постоянном зацеплении с рулевой (зубчатой) рейкой.
Схема реечного рулевого механизма

1 – подшипник скольжения; 2 – манжеты высокого давления; 3 – корпус золотников; 4 – насос; 5 – компенсационный бачок; 6 – рулевая тяга; 7 – рулевой вал; 8 – рейка; 9 – компрессионный уплотнитель; 10 – защитный чехол.
Работа реечного рулевого механизма происходит следующим образом. При вращении рулевого колеса рейка перемещается влево или вправо. Во время движения рейки перемещаются присоединенные к ней тяги рулевого привода и совершают поворот управляемых колес.

Реечный рулевой механизм отличается простотой конструкции и как следствие,  высоким КПД, а также имеет высокую жесткость. Но такой тип рулевого механизма чувствителен к ударным нагрузкам от неровностей дороги, склонен к вибрациям. По причине своих конструктивных особенностей реечный рулевой механизм применяется на переднеприводных автомобилях



Червячный рулевой механизм

Схема червячного редуктора

Этот рулевой механизм является одним из «устаревших» устройств. Им оснащены практически все модели отечественной «классики». Механизм применяется на автомобилях с повышенной проходимостью с зависимой подвеской управляемых колес, а также в легких грузовых автомобилях и автобусах.

Конструктивно устройство состоит из следующих элементов:

  • рулевой вал
  • передача «червяк-ролик»
  • картер
  • рулевая сошка

Пара «червяк-ролик» находится в постоянном зацеплении. Глобоидальный червяк представляет собой нижнюю часть рулевого вала, а ролик закреплен на валу сошки. При вращении руля ролик перемещается по зубьям червяка, благодаря чему вал рулевой сошки также поворачивается. Результатом такого взаимодействия является передача поступательных движений на привод и колеса.

Рулевой механизм червячного типа имеет следующие преимущества:

  • возможность поворота колес на больший угол
  • гашение ударов от дорожных неровностей
  • передача больших усилий
  • обеспечение лучшей маневренности машины

Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.



Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.



Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

Заключение

В целом механизм является достаточно надежным узлом, не требующим никакого обслуживания. Но при этом эксплуатация рулевого управления автомобиля подразумевает проведение своевременной диагностики для выявления неисправностей.

Конструкция этого узла состоит из множества элементов с подвижными соединениями. А где такие соединения есть, со временем из-за износа контактирующих элементов, в них появляются люфты, которые в значительной мере могут повлиять на управляемость авто.

Сложность диагностики рулевого управления зависит от его конструктивного исполнения. Так в узлах с механизмом «шестерня-рейка» соединений, которые необходимо проверять не так уж и много: наконечники, зацепление шестерни с рейкой, карданы рулевой колонки.

А вот с червячным механизмом из-за сложной конструкции привода точек диагностики значительно больше.

Что касается ремонтных работ при нарушении работоспособности узла, то наконечники при сильном износе просто заменяются. В рулевом механизме на начальном этапе люфт удается убрать регулировкой зацепления, а если это не помогло – переборкой узла с использованием ремкомплектов. Карданы колонки, как и наконечники – просто заменяются.

ПОХОЖИЕ СТАТЬИ:

  • Инструменты, аксессуары и запасные части для автомобиля
  • Надежная и стабильная работа системы охлаждения двигателя
  • Рама и тягово-сцепное устройство: описание,устройство,фото.
  • Гидравлические толкатели: устройство,фото,описание.
  • Mercedes-Benz S 63 AMG седан, 2013
  • Причины которые увеличивают расход топлива.
  • Опель вектра B: технические характеристики,фото,видео,обзор,описание.
  • Бмв х4:технические характеристики,описание,обзор,фото,видео,интерьер
  • 2018 Volkswagen Polo уже в продаже в Великобритании От £ 13,855
  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Диагностика газобаллонного оборудования автомобиля.
  • Opel Agila: описание,характеристики,фото,видео,комплектация.
  • bmw f13: обзор,комплектация,цена,технические характеристики,отзывы,фото,видео.
  • БМВ 5 серии — технические характеристики.

seite1.ru

Рулевое управление. Назначение и устройство

Назначение рулевого управления

Для осуществления движения транспортного средства (ТС) по выбираемой водителем траектории служит рулевое управление (РУ), конструкция которого во многом определяет безопасность движения и утомляемость водителя. К рулевому управлению ТС предъявляются специфические требования, основными из которых являются:

  • обеспечение высокой маневренности ТС
  • легкость управления (за счет применения усилителей рулевого управления)
  • обеспечение по возможности чистого качения (без бокового скольжения) всех колес ТС при поворотах (за счет правильной конструкции привода)
  • автоматическая стабилизация управляемых колес, т.е. возвращение их в состояние прямолинейного движения после снятия воздействия со стороны водителя
  • необратимость рулевого управления — отсутствие передачи ударов управляемых колес о неровности дороги на руки водителя
  • обеспечение следящего действия (любое воздействие водителя на рулевое управление должно вызывать соответствующее изменение направления движения)

Рис. Рулевое управление:
1 — масляный радиатор; 2, 4 — валы; 3 — рулевая колонка; 5 — рулевое колесо; 6 — насос гидроусилителя руля; 7 — рулевой механизм; 8 — сошка

Система рулевого управления представляет собой совокупность устройств, служащих для поворота управляемых колес автомобиля при воздействии водителя на рулевой управляющий орган (рулевое колесо).

Устройство рулевого управления

Рассмотрим устройство рулевого управления колесных машин с управляемыми колесами. Конструктивно рулевое управление состоит из:

  • рулевого механизма;
  • усилителя;
  • рулевого привода.

Компоновка рулевого управления грузового автомобиля с управляемыми колесами первой оси (КамАЗ, МАЗ) показана на рисунке. Использование регулируемых рулевых колонок позволяет менять угол наклона ступенчато, как правило, с шагом 5° в пределах до 40°. Рулевое управление с передними управляемыми колесами применяется у двух- и трехосных автомобилей. Компоновка и конструкция рулевого управления сравнительно просты и принципиально могут быть сведены к схемам, приведенным на рисунке.

Рис. Схемы рулевого управления автомобилей с управляемыми колесами передней оси:
а — с задней неразрезной трапецией; б — с разрезной трапецией и маятниковым рычагом; в — с реечным рулевым механизмом; г — с разрезной трапецией и двумя маятниковыми рычагами; д — с расчлененным рулевым валом; е — с передней неразрезной трапецией; ж — с разрезной трапецией и двумя маятниковыми рычагами, направленными назад; з — с неразрезной трапецией и одним маятниковым рычагом; и — с неразрезной трапецией и объединенным рулевым усилителем; к — с неразрезной трапецией и раздельным рулевым усилителем

На четырехосных автомобилях чаще всего устанавливают рулевое управление с поворотом колес первой и второй осей, первой и четвертой, либо всех осей.

Для многоосных (шестиосных) шасси большой грузоподъемности используют рулевое управление с поворотом колес первых трех осей (в последних схемах для повышения маневренности применяют поворотные колеса самоустанавливающегося типа на шестой оси). При прямолинейном движении автомобиля самоустанавливающиеся колеса, связанные друг с другом приводом, блокируются специальным устройством. При движении в повороте с повышенной кривизной траектории эти колеса разблокируются и свободно поворачиваются в режиме слежения.

Видео: Рулевое управление

ustroistvo-avtomobilya.ru
