Макферсон (подвеска) — Википедия

У этого термина существуют и другие значения, см. Макферсон. Подвеска макферсон на примере левого переднего колеса на заднеприводном автомобиле:
     Детали кузова,      Нижний рычаг,      Растяжка (реактивная тяга) или стабилизатор поперечной устойчивости,      Упругий элемент (пружина),      Амортизаторная стойка,      Шарнирное крепление стойки,      Поворотный кулак и ступица колеса,      Рулевая тяга. Графический способ нахождения центра крена подвески типа «макферсон»

Подвеска макферсон, она же подвеска Макферсона (англ. MacPherson suspension) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. MacPherson strut)[1]. Названа по имени инженер-конструктора автомобильной компании «General Motors» Эрла Стила Макферсона, автора конструкции.

Была получена дальнейшим развитием подвески на двойных поперечных рычагах, но имеет лишь один поперечный рычаг внизу, взамен же второго рычага применён высоко расположенный под крылом шарнир — крепление на брызговике крыла

поворотной (в случае передней подвески с управляемыми колёсами) стойки, играющей одновременно роль амортизатора, которая связывает этот шарнир с нижним поперечным рычагом. Стабилизатор поперечной устойчивости в такой подвеске зачастую играет роль части нижнего рычага — растяжки, что отражено на иллюстрации; в ином случае — на современных автомобилях как правило — применяются треугольные или Г-образные рычаги и отдельный стабилизатор[1].

Для подвески макферсон важное значение имеет такой параметр, как наклон амортизаторной стойки, которая в её случае фактически выполняет роль шкворня. Для коррекции ходовых качеств автомобиля применяют как продольный, так и поперечный наклон.

В редких случаях в качестве упругого элемента в подвеске макферсон может использоваться не пружина, а торсион — примером такой подвески является передняя на «Порше 911», или даже поперечная рессора, заменяющая поперечный рычаг или действующая в паре с ним[1]. Кроме того, пружина в такой подвеске вовсе не обязательно располагается вокруг амортизаторной стойки — например, на Mercedes-Benz W124 и многих автомобилях платформы Ford Fox пружина и амортизаторная стойка передней подвески макферсон были смонтированы отдельно друг от друга.

Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена» (англ. Chapman strut). В отечественной практике иногда в том же значении используется термин «свечная подвеска» или «качающаяся свеча».

В сравнении с подвеской на двойных поперечных рычагах, макферсон уступает по параметрам кинематики (главным образом из-за существенно большего изменения развала колёс при ходах сжатия и отбоя), в значительно большей степени передаёт на кузов автомобиля вибрации и шумы, занимает много места по высоте, а также сложнее в обслуживании из-за необходимости демонтажа всей стойки, например, для замены или ремонта амортизатора, но более дёшева и технологична в производстве, компактна по ширине и имеет небольшую массу, что обусловило широчайшее её применение в практике современного автомобилестроения.

Свечная подвеска — предшественник «макферсона» (Fournier Voiturette BaBy, 1912 год). Движение колеса задано направляющей стойкой, также играющей роль шкворня. Ford Vedette — первый автомобиль с подвеской системы Макферсона

Эта подвеска была названа по имени американского инженера из фирмы «Форд» Эрла Стила Макферсона, который разработал её во второй половине сороковых годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet[2], а впоследствии впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании[3]. Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в середине двадцатых годов XX века инженером фирмы «Фиат» Guido Fornaca был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками

[4].

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах.

Типичная конструкция передней подвески типа «макферсон» на современном автомобиле. Жёлтым выделен брызговик крыла с усилением, в который упирается стойка.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло сместить ось поворота колеса наружу от оси стойки и за счёт этого получить меньшие положительные, нулевые или даже отрицательные значения плеча обкатки.

[1]

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

Задняя подвеска Чепмена на шасси Lotus Elan.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (Audi 100, Mercedes-Benz W124, Opel Senator, практически весь модельный ряд BMW второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах (Audi A4 и A6, Mercedes-Benz W210, более новые модели BMW), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы Lotus Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым[1].

С активным развитием пневмоподвески пневмоэлементы стали занимать место классических амортизаторов . С одной стороны это дало возможность регулировать уровень просвета и уменьшить тряску , с другой стороны независимая пневмоподвеска наиболее сложна и дорога в изготовлении и эксплуатации.

Преимущества[править | править код]

  1. Малые затраты на изготовление[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
  2. Компактность в продольном и поперечном направлениях[1].
  3. Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову[1].
  4. Возможность осуществления больших конструктивных ходов[1].
  5. Меньшая масса неподрессоренных частей.
  6. Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки[править | править код]

  1. Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
  2. Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
  3. Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
  4. Сложность изоляции от дорожных шумов[1].
  5. Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
  6. Трение между штоком и направляющей, ухудшающее работу подвески[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

  • Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей[1];
  • Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику[1];
  • Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
  • Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
  • Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).
  1. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
  2. ↑ SIA Flashback – The Truth About Chevy’s Cashiered Cadet (англ.)
  3. ↑ 4Car 100 Greatest Innovations (неопр.). Дата обращения 16 августа 2006. Архивировано 23 февраля 2012 года.
  4. ↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p.1235.

ru.wikipedia.org

Подвеска МакФерсон - что это такое? Плюсы и минусы

Подвеска МакФерсон — одна из самых распространенных, применяемых на автомобилях. Расскажем: что это такое и из чего состоит, как работает, её плюсы и минусы.

Что это такое?
Основным элементом является амортизационная стойка, из-за чего она получила название «качающаяся свеча». «Свечная подвеска» преимущественно используется для передних колес. Применение Макферсона позволило разместить двигатель и коробку передач в подкапотном пространстве поперечно и обусловило её широчайшее использование для современных автомобилей с передним приводом.

Подвеска Макферсон состоит из:

  • подрамник
  • поперечный рычаг
  • поворотный кулак
  • амортизаторная стойка (амортизатор и пружина)
  • стабилизатор поперечной устойчивости

Большинство модификаций МакФерсон включают: стабилизатор поперечной устойчивости, амортизационную стойку, поворотный кулак, поперечный рычаг и подрамник. Также возможно использование торсиона в качестве упругого элемента.Основным несущим элементом подвески является подрамник. Его крепление к кузову автомобиля выполняется с помощью сайлентблоков. Применение резинометаллических опор позволяет уменьшить шум и передачу вибрации на кузов. Подрамник выступает основой для крепления рулевого механизма, опор поперечного рычага и стабилизатора поперечной устойчивости.
С двух сторон с помощью резиновых втулок к подрамнику крепятся поперечные рычаги правого и левого колес. Крепление рычагов двойное, что придает конструкции жесткость в продольном направлении. К другому концу поперечного рычага через шаровую опору крепится поворотный кулак.

Поворотный кулак посредством шарнирного соединения крепится к рулевой тяге, обеспечивая поворот колеса. Верхняя часть поворотного кулака закреплена на амортизационной стойке, а нижняя соединена с поперечным рычагом. Также в нем размещены тормозной суппорт и подшипниковый узел.

Амортизационная стойка включает пружину и амортизатор, соосно расположенные с буфером сжатия. Верхняя часть стойки с помощью резиновой втулки крепится к брызговику крыла, нижняя соединяется с поворотным кулаком. Некоторые авто производители разъединяют пружину и амортизатор на два конструктивных элемента.

Стабилизатор поперечной устойчивости предназначен для снижения боковых кренов автомобиля. Стабилизатор крепится к подрамнику посредством двух опор. Концы стабилизатора шарнирным креплением соединяются с амортизационными стойками.

В некоторых машинах, например на Mercedes серии W124, имеется раздельное расположение пружины и амортизатора - это все равно считается подвеской МакФерсон. Ведь её ключевой признак - это жесткая заделка стойки в поворотном кулаке. Такую схему часто называют "modified McPherson": по сравнению с традиционной (когда амортизатор расположен внутри пружины), она позволяет уменьшить общую высоту конструкции, что играет на руку компоновщикам.
Плюсы
  • менее затратная при производстве в сравнении с исполнением подвески на двойных поперечных рычагах
  • относительно компактная
  • меньшая неподрессоренная масса
  • значительный ресурс верхней опоры стойки, представляющей собою упорный подшипник качения
  • легкая диагностика неисправностей вследствие наличия чётких симптомов износа

Минусы
  • сравнительно с подвеской на двух продольных или поперечных рычагах, параметры кинематики несколько хуже
  • необходимость усиления брызговика крыла
  • работа подвески «на пробой» и езда по плохим дорогам приводит к образованию усталостных трещин в точках крепления стоек на брызговике крыла
  • частый выход из строя амортизационных стоек с необходимостью трудоемкой и дорогостоящей их замены
  • передача дорожных шумов на кузов и в салон
  • относительно меньшая компенсация «клевка» (продольного крена) при торможении

Недостатки ограничивают возможность её применения. Так, несмотря на преимущество в стоимости изготовления, из-за некоторого ухудшения кинематики её практически не устанавливают в дорогостоящих и гоночных моделях авто. Большие нагрузки в зоне крепления стойки и связанный с ними быстрый износ конструкции не позволяет использовать МакФерсон в качестве независимой подвески в легких грузовых автомобилях.

Из-за этих недостатков часть производителей авто класса «люкс» отказалась от использования МакФерсона, продолжая совершенствовать подвеску на двойных поперечных рычагах. Вместе с тем, конструкционные преимущества и дешевизна сделали их распространенным типом подвески для бюджетных машин.

amastercar.ru

Подвеска МакФерсон - что это такое?

Подвеска является одной из самых важных элементов в конструкции современного автомобиля. Именно подвеска, известная также как система подрессоривания, служит связующим звеном между несущей частью кузова и колесами машины. Сложные узлы и механизмы подвески призваны не только надежно соединить, но и передать на кузов силы, возникающие при контакте колес с дорожным покрытием. Благодаря правильному функционированию подвески обеспечиваются оптимальное положение колёс по отношению к раме или кузову, а также требуемая плавность хода автомобиля. В процессе развития автомобилестроения устройство подвески претерпело множество изменений. Значительный рост скоростей и высокие требования к управляемости и устойчивости привели к созданию системы, получившей название McPherson.

История вопроса

Технологичная подвеска получила свое наименование благодаря изобретателю Эрлу МакФерсону, трудившемуся в компании Ford в 40-е годы XX века. Именно его разработка была впервые использована при создании серийной модели Ford Vedette в 1948 году.

Примечательно, что до этого инженер работал на автогиганта General Motors, однако, там его изобретения не оценили по достоинству и МакФерсон покинул компанию.

Известно, что подвески подобного типа, но без поперечного рычага использовались в автомобилестроении еще в 20-х годах XX века. Инженер итальянского концерна Fiat Гуидо Форнац даже запатентовал в 1925 году схему аналогичной подвески в США. А спустя почти пятнадцать лет американец МакФерсон существенно доработал знакомый механизм и воплотил его в металле.

Новая по тем временам система имела важный недостаток - ресурс телескопических стоек был невелик. Развитие ученой мысли привело к открытию более прочных сплавов, и проблема была решена. По планам изобретателя подвеска МакФерсон должна была применяться как в передней, так и в задней части авто, но после продолжительной дискуссии, более востребованной была признана традиционная схема. Аналогичный вариант подвески задних колес был использован в 1957 году при разработке модели Lotus Elite. В честь конструктора Колина Чепмена подвеска, устанавливаемая на заднюю ось, получила название Chapman.

Устройство подвески МакФерсон

Основой конструкции подвески МакФерсона является массивная амортизационная стойка, расположенная на одной оси с подвижной пружиной амортизатора. Именно поэтому такой тип подвески иногда зовется «качающейся свечой». Опорой всей системе служит подрамник, который жестко крепится к кузову, в том числе с помощью так называемых сайлентблоков. Специальные металлические шарниры имеют резиновую втулку, способную смягчать колебания и устранять шум, передающиеся при взаимодействии одной детали подвески с другой.

Необходимую жесткость конструкции придают поперечные рычаги, зафиксированные на подрамнике. Поворотный кулак, в свою очередь, обеспечивает отличную управляемость, ведь именно он шарнирным соединением связан с рулевой тягой автомобиля. Кстати, с другой стороны поворотный кулак имеет специальное крепление в виде шаровой опоры, соединяющее его с поперечным рычагом. Не менее важную задачу в механизме подвески решает стабилизатор поперечной устойчивости, способный регулировать величину бокового крена. «Растяжки» или реактивные тяги стабилизатора крепятся к амортизационной стойке в точке соединения с поворотным кулаком. Благодаря четкому разделению функций каждого из элементов конструкции передняя подвеска обеспечивает мягкую, комфортную и безопасную езду на автомобиле любой марки.

На сегодняшний день крупнейшими производителями автомобилей придумано несколько разновидностей подвески МакФерсона. Например, в системе подрессоривания легендарного Porsche-911 пружину амортизатора заменяет торсион, позволяющий уменьшить высоту всей конструкции. Существуют также подвески, где амортизационная стойка с пружиной представляют собой единый элемент системы, а не две отдельные детали. Несмотря на разнообразие вариантов исполнения, любая подвеска типа МакФерсон является независимой, то есть положение одного колеса в вертикальной плоскости не сказывается на расположении другого.

Преимущества и недостатки системы МакФерсон

Популярность подвески данного типа невозможно переоценить. Конструкция МакФерсон устанавливается на огромном количестве автомобилей по всему миру. Однако, как и любой сложный механизм, подвеска МакФерсон имеет свои плюсы и минусы.

Плюсы:

  1. Низкие затраты на производство по сравнению с аналогичными системами на двойных поперечных рычагах;
  2. Большой эксплуатационный ресурс верхней опоры амортизационной стойки, сконструированной в виде подшипника качения;
  3. Компактные размеры и сравнительно небольшой вес обеспечивают отличные динамические характеристики, даже автомобилям с двигателями средней мощности;
  4. Легкая диагностика неисправностей: легкое постукивание и неустойчивость автомобиля при движении на высокой скорости говорит об износе деталей подвески.

Минусы:

  1. Потеря устойчивости при движении на высокой скорости и при резком торможении. Причиной неустойчивости является существенное изменение положения колеса по вертикальной оси вследствие увеличения, либо уменьшения хода амортизатора;
  2. Подвеска МакФерсон не предназначена для эксплуатации в условиях бездорожья. При езде по плохой дороге разрушаются детали крепления стоек, в результате на брызговике крыла образуются так называемые усталостные трещины, начинается процесс коррозии;
  3. Постоянное давление вредит амортизационным стойкам, поэтому подвеска МакФерсон не выдерживает больших нагрузок. Таким образом, данный тип подвески не подходит для эксплуатации на спортивных, грузовых машинах, а также внедорожниках и автомобилях с рамной конструкцией;
  4. Относительно сложный ремонт. Сложная конструкция подвески не позволяет точечно заменить износившуюся деталь. Сотрудникам СТО приходится полностью разбирать систему, что увеличивает время и стоимость ремонта.

Несмотря на то, что инженеры-конструкторы постоянно дорабатывают и совершенствуют механизмы подвески, при покупке автомобиля с «МакФерсоном» следует учитывать пределы его технических возможностей. Внимательный подход к изучению характеристик позволит избежать дорогостоящего ремонта и преждевременной замены стоек амортизаторов и других деталей конструкции.

Большинство легковых автомобилей среднего ценового сегмента сегодня оснащены подвеской МакФерсон. Например, известные седаны Volkswagen и KIA, а также популярные бюджетные хэтчбеки марок Ford и Renault оборудованы различными вариантами подвески этого типа.

Официальные сервисные центры Группы компаний FAVORIT MOTORS оказывают высококачественные услуги по диагностике, ремонту и техническому обслуживанию автомобилей различных марок. Квалифицированные сотрудники и современное оборудование позволяют нам осуществлять работы любой сложности в короткие сроки и по доступным ценам. Не подвергайте риску себя и своих близких - при любой неисправности автомобиля, обращайтесь только к профессионалам!

favorit-motors.ru

схема, устройство, принцип действия, плюсы и минусы

Современный автомобиль представляет собой сложнейшее высокотехнологичное устройство. В его конструкцию в процессе развития заложено множество оригинальных инженерных решений.

Подвеска McPherson

Одна из таких разработок — подвеска типа МакФерсон. Что это такое и как она работает разберемся вместе. Для того чтобы понять принцип работы конструкции необходимо знать ее устройство и взаимодействие ее основных элементов между собой.

Всякий сложный механизм имеет определенные достоинства и недостатки, а используемые в технике схемы являются предметом компромисса между технологичностью и высокими параметрами.

Не безынтересна также история изобретения подвески МакФерсон и происхождение самого названия. Экскурс в прошлое позволит лучше понять ход мысли инженеров, работавших над конструкциями автомобилей.

История изобретения и развития

В названии конструкции употребляется фамилия изобретателя, сотрудника компании «Форд» Earl Steel McPherson. Впервые данный тип подвески был применен на серийной модели Ford Vedette после Второй мировой войны в 1948 году. Инженер изначально работал в конструкторском бюро компании GM над автомобилем для широкого потребителя Chevrolet Cadet.

Модель в серию не пошла, а конструктор ушел к конкурентам, где и применил собственные наработки. На деле же подвески такого типа несколько иной конфигурации без поперечного качающегося рычага применялись еще на заре автомобилестроения.

В 20-х годах прошлого века в итальянской компании «Фиат» инженером Гуидо Форнаца была разработана принципиальная схема и запатентована в Соединенных Штатах 15 сентября 1925 года.

Компоновка имела привычный для нас вид с нижним качающимся рычагом и поворачивающейся вертикальной стойкой. Американский конструктор Earl Steel McPherson использовал общий принцип действия, доработал и реализовал его в металле. Основной сложностью на начальном этапе был невысокий ресурс телескопических стоек. С развитием технологий данную проблему удалось решить.

Изначально данный тип подвески планировалось применить не только в передней части автомобиля, но и сзади. После долгих обсуждений выбор был сделан в пользу традиционной схемы. Впервые такой тип подвески задних колес был применен в 1957 году Колином Чепменом на модели «Лотус Элит». В силу этого обстоятельства в Новом Свете и Великобритании данную конструктивную схему принято называть подвеской типа Chapman.

Альтернативным вариантом истории развития подвесок данного типа можно считать конструкцию с двумя рычагами разной длины. Верхний узел при этом значительно короче нижнего, а пружин с амортизатором располагалась над ними. Такая схема применяется в полноприводной «Ниве», вал с внешним шарниром равных угловых скоростей находится как раз между рычагами.

Подвеска МакФерсон: схема, устройство и принцип работы

В семидесятые годы подвеской такого типа снабжали большинство автомобилей, в том числе и тех, что относятся в бизнес классу. Среди них были довольно крупные модели Ауди -100, Мерседес-124 и Опель Сенатор.

Впоследствии от такой практики пришлось отказаться, массовая эксплуатация выявила некоторые недостатки компоновки, которые невозможно было устранить без изменения конструктивной схемы.

Видео — схема подвески МакФерсон:

Подвеска McPherson имеет более простое устройство по сравнению с классической схемой и отличается от нее по принципу действия. Узел состоит из следующих частей:

  • нижнего рычага с шаровой опорой;
  • ступицы колеса с тормозным диском;
  • кулака поворотного со щитом и рулевой тягой;
  • стойки телескопической с нижней опорной чашкой;
  • буфер сжатия с резиновым или пластиковым защитным чехлом;
  • витая пружина;
  • опорный подшипник с верхней чашкой;
  • тяга поперечной устойчивости с рабочими резинометаллическими элементами и креплениями.

Подвеска МакФерсон, основные детали устройства которой приведены в списке, является одной из самых распространенных схем. Существуют и другие ее разновидности, имеющие некоторые отличия в отдельных деталях.

Так, на культовом автомобиле Porsche-911 вместо витой пружины был использован торсион для уменьшения общей высоты конструкции. Похожая схема была применена в некоторых машинах французского производства.

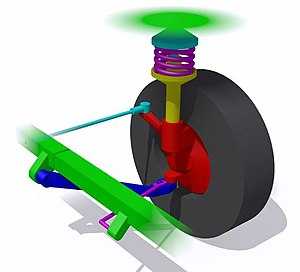

Схема подвески МакФерсон

На одном из самых удачных автомобилей Mercedes-Benz модели W124 компоновка была изменена и пружина устанавливалась отдельно от телескопической стойки. Похожее по типу устройство подвески McPherson было и на машинах фордовской платформы, которая носит наименование Фокс. Потенциал данной конструктивной схемы полностью еще далеко не использован и у нее имеются перспективы развития.

Узлы такого типа отличаются компактностью и простотой, что и определяет их широкое распространение в автомобилестроении. Подвеска МакФерсон представляет собой конструктивную схему, в которой амортизирующая стойка крепится в верхней части к брызговику моторного отсека. Снизу она жестко соединяется с поворотным кулаком, вся конструкция может вращаться в определенных пределах. Ось проходит через подшипник, установленный на кузове и смонтированную на рычаге шаровую опору.

Телескопическая стойка в независимой пружинной подвеске McPherson выполняет целых три функции:

  • определяет направление хода механизма в вертикальной плоскости;
  • гасит возникающие при этом колебания;
  • является своеобразным поворотным шкворнем для колес.

В общем виде работа подвески данного типа выглядит следующим образом: когда колесо проезжает по неровности на дороге, то поднимается вверх или опускается вниз. Возникающая при этом нагрузка воспринимается пружиной, которая сжимается или, напротив, распрямляется. При этом телескопическая стойка удлиняется или сокращается. Часть нагрузки передается на корпус автомобиля.

Пружина при этом начинает распрямляться, восстанавливая свою форму, что ведет к удлинению стойки. Возникают колебания, которые гасятся встроенным амортизатором. Это позволяет свести к минимуму вертикальные перемещения кузова относительно поверхности земли. При выполнении маневра, стойка в сборе с кулаком и установленным на ступице колесом поворачивается. Автомобиль при этом изменяет направление движения.



Видео — как работает подвеска МакФерсон:

Подвеска типа МакФерсон преимущественно используется на переднеприводных автомобилях, на которых силовой агрегат размещается поперек хода. Она имеет целый ряд преимуществ перед классической двухрычажной компоновочной схемой, в тоже время по многим параметрам она ей значительно уступает.

В процессе проектирования конструкторам приходится решать сложную задачу по выбору определенной конструкции с учетом всех ее особенностей.

Плюсы и минусы подвески McPherson

Всякий механизм или компоновочная схема имеет свои сильные и слабые стороны. Данное обстоятельство в полной мере касается и спроектированной американским инженером МакФерсон подвески, она тоже имеет свои плюсы и минусы. Выбор типа данного узла в ходе опытно-конструкторских работ всегда является предметом компромисса между технологичностью, компактностью и кинематическими свойствами.

Основные достоинства

По общему мнению специалистов и отзывам автомобилистов подвеска МакФерсон обладает целым рядом положительных свойств. Перечень их довольно значительный и в числе прочих можно назвать следующие:

  • Высокая технологичность конструкции и относительно небольшие затраты на разработку и изготовление. Обычно узел поступает на сборочный конвейер единым блоком, что значительно сокращает временные затраты.
  • Небольшие габариты подвески в поперечном и продольном направлении относительно хода автомобиля.
  • Значительный размер по вертикали позволяет обеспечивать необходимый ход подвески в широких пределах.
  • Расстояние между опорными точками конструкции велико, что способствует снижению нагрузок на кузов автомобиля.
  • Меньшая в сравнении с иными конструктивными схемами масса неподрессоренных узлов.
  • Большой ресурс деталей подвески.

В силу рационального распределения усилий в подвеске нижний рычаг и шаровая опора не испытывают значительных нагрузок. Это обстоятельство увеличивает срок службы не только названных элементов, но и сайлент-блоков, и резинометаллических втулок.

Существенно упрощается определение неисправных узлов. В силу названных выше преимуществ подвеска McPherson получила большое распространение на автомобилях с приводом на передние колеса и расположенными поперек хода двигателями.

Недостатки

Конструктивная схема наряду с названными выше сильными сторонами имеет и целый ряд слабых мест. К числу недостатков подвески типа McPherson можно отнести следующие:

  • Некоторое ухудшение кинематики особенно при значительных ходах элементов относительно кузова. При этом происходит изменение нормального положительного развала на отрицательный. Управляемость и устойчивость машины в таком случае ухудшается.
  • Основная нагрузка от работы подвески приходится на брызговик моторного отсека, который приходится укреплять. Длительная эксплуатация на плохих дорогах может привести к его постепенному разрушению.
  • Телескопическая стойка – амортизатор подвергается большим нагрузкам, что при длительных поездках по плохим дорогам приводить к выходу из строя нижнего клапана. Это, в свою очередь, влечет за собой повреждение опорной площадки на кузове, устранение которых требует специального оборудования при дорогостоящем ремонте.
  • Высокая шумность подвески и сложности в нанесении звукоизолирующих покрытий.
  • Сильное продольное раскачивание кузова автомобиля, которое возникает при торможении. Клевок плохо компенсируется подвеской, а в силу особенностей расположения поперечных рычагов он даже несколько усиливается.
  • Большой диаметр штока стойки амортизатора вызывает соответствующее увеличение трения. Дополнительные усилия необходимые для преодоления сопротивления вызывает ухудшение реакции подвески на неровности дороги.

Указанные недостатки делают практически невозможным применение изобретенной МакФерсоном подвески в конструкциях следующих классов машин: гоночные и спорткары, грузовиках, внедорожниках, автомобилях с рамой.

До недавнего времени подвеска такого рода не использовалась на транспортных средствах с гидропневматической подвеской. Элементы конструкции просто негде было размещать. Проблема была решена только в 90-е годы прошлого века.

Перспективы развития

Приведенное выше описание конструкции дает общее представление о том, что такое подвеска МакФерсон и как она работает. Одним из недостатков такой схемы является то, что плечо обкатки в ней имеет всегда положительное значение, иными словами, ось поворота находится с внутренней стороны от точки контакта колеса с дорогой. Это снижает курсовую устойчивость и создает значительные усилия на руле.

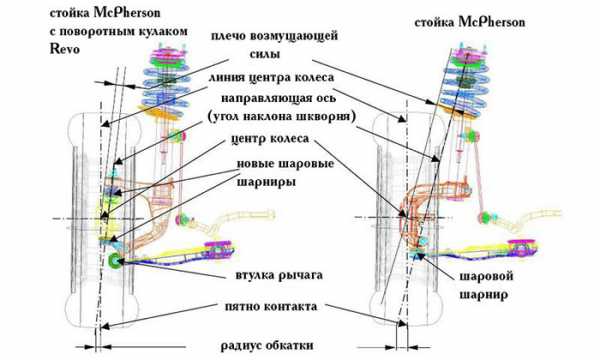

Проблема была решена известной немецкой компанией ZF Lemförder, которая предложила в классическую подвеску McPherson ввести ряд дополнительных элементов. Конструкция получила наименование Revo-Knuckle и была запатентована в Европе и на Американском континенте. Введение двух шарниров в схему позволило разделить функции направляющей и поворотного механизма.

Стойка McPherson с поворотным кулаком Revo

Такая конструкция значительно уменьшает трение и возмущение от люфтов. По своим параметрам данная конструкция приближается к схеме с двумя рычагами. Конструкторам удалось сделать узел, который устанавливается на машину без переделки ее кузова простой заменой. В итоге поведение в поворотах, особенно при наличии колеи стало заметно более устойчивым и предсказуемым.

Новые требования к автомобильным шинам — о соответствии авторезины сезону следует знать всем водителям.

Подбор дисков по марке автомобиля (подробнее) можно произвести в онлайн режиме.

Тем, кто не знает для чего нужна балансировка колес, будет полезно прочитать эту статью.

Как поменять масло в АКПП самому — https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/transmissiya/akpp/kak-zamenit-maslo.html, достаточно тонкая процедура.

Видео — работа подвеска МакФерсон на автомобиле:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Автосигнализация StarLine A93

Добавить свою рекламу


Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

voditeliauto.ru

чем отличается стойка от амортизатора?

Подвеска McPherson – наиболее распространенный тип независимой передней подвески, применяемый на легковых автомобилях. Устройство представляет собой однорычажную конструкцию с амортизационной стойкой и стабилизатором поперечной устойчивости (чем отличается стойка от амортизатора будет рассмотрено далее). Широкое применение обусловлено низкой стоимостью производства при оптимальных рабочих качествах. Данный тип подвески применяется также и на задней оси автомобиля.

История создания

Ford Vedette 1948 года выпуска

Данная подвеска была разработана на базе двухрычажной, применявшейся в 1940-х годах. Разработал и внедрил в серийное производство свое изобретение инженер компании Ford Эрл МакФерсон. Решением, позволившим упростить конструкцию подвески с двумя поперечными рычагами, стало применение несущей амортизационной стойки. Характерной особенностью являлось наличие пружины в ее верхней части. В собранном виде конструкция представляла собой единое целое. Это позволило отказаться от необходимости использования верхнего рычага. Первым серийным автомобилем с данной конструкцией передней подвески стал Ford Vedette 1948 года выпуска. Позже модифицированные  варианты  стали использовать и на других автомобилях концерна.  В 70-х идею МакФерсона подхватили остальные автопроизводители. Тип подвески назвали именем создателя.

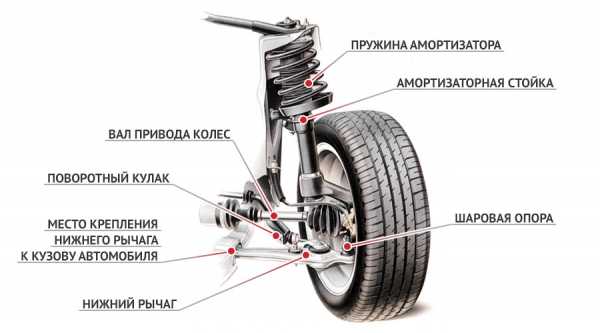

Составляющие элементы подвески

Амортизационная стойка

Устройство подвески МакФерсон

Представляет собой амортизатор с установленной на корпусе витой пружиной. Пружина зажата между нижней и верхней чашками. Верхняя опора амортизатора закреплена на кузове в специальной нише под крылом автомобиля. Поворот колеса осуществляется за счет интегрированного в нее подшипника. Нижняя часть стойки МакФерсон соединяется со ступичным узлом. Стойка устанавливается не вертикально, а под определенным углом к колесу автомобиля в поперечной плоскости. Данный угол называется углом поперечного наклона шкворня или KPI и оказывает большое влияние на управляемость автомобиля. Данный параметр не регулируется и закладывается в конструкцию подвески при проектировании.

Нижний поперечный рычаг

Направляющий элемент, обеспечивающий вертикальное перемещение подвески.   Имеет две точки крепления к подрамнику кузова. Реже встречается вариант с одним креплением, при этом вторая точка дублируется продольной (реактивной) тягой. Через шаровое соединение фиксирует ступицу колеса в ее нижней части.

Стабилизатор поперечной устойчивости

Упругая изогнутая металлическая тяга, закрепленная на подрамнике и обоих рычагах. Предназначена для выравнивания поперечного крена автомобиля. При поворотах сторона с меньшим наклоном поддерживает противоположную.

Отличие амортизационной стойки от амортизатора

Амортизатор – демпфирующий элемент подвески, предназначенный для гашения колебаний. Амортизационная стойка, в свою очередь, состоит из амортизатора и пружины. Таким образом, помимо конструктивных особенностей, стойка выполняет намного больше функций, а именно является одновременно несущим, упругим и демпфирующим элементом конструкции.



Амортизационная стойка подвески

Отличие стойки от обычного амортизатора:

  1. Представляет собой более сложный механизм.
  2. Имеет усиленную конструкцию и больший диаметр штока.
  3. Является упругим элементом, воспринимающим нагрузки от дорожной поверхности.
  4. Удерживает вес автомобиля.
  5. Поворотная опора амортизатора участвует в повороте колес автомобиля.
  6. Воспринимает осевые и боковые нагрузки.

Принцип работы подвески

Работа независимой подвески МакФерсон базируется на принципе «качающейся свечи». Основным элементом системы является направляющая амортизационная стойка.

Основные преимущества

  1. Простота и компактность конструкции.
  2. Недорогая в изготовлении и ремонте.
  3. Оптимальные эксплуатационные характеристики.
  4. Надежность.

Подвеска McPherson обладает основными преимуществами для применения в автомобилях бюджетного и среднего класса, где в первую очередь значение имеет невысокая стоимость производства.

Основные недостатки

  1. Невысокие показатели управляемости автомобиля.
  2. Невысокие характеристики плавности хода.

Минусы конструкции существенно снижают характеристики комфорта и управляемости. По этой причине МакФерсон в настоящее время практически не используется на автомобилях класса люкс.  Предпочтение отдается более сложной и дорогостоящей двухрычажной схеме.

Задняя подвеска типа Макферсон

На автомобилях с независимой подвеской сзади также применяется схема МакФерсон. Однако ее разрабатывал уже другой конструктор по фамилии Чапмен. В названии часто используется и его имя. Принцип действия и устройство аналогичны передней.

Задняя независимая подвеска МакФерсон

Преимущества:

  1. Отличается легкостью по причине меньшей нагруженности задней части автомобиля.
  2. Позволяет улучшить общую управляемость.
  3. Имеет конструктивную возможность реализовать поворот колес. Актуальна для ряда автомобилей с подруливающей задней подвеской.

Несмотря на имеющиеся недостатки, подвеска на основе направляющих стоек оптимальна для большинства легковых автомобилей среднего класса. Одними из решающих преимуществ остаются стоимость производства и ремонтопригодность.

techautoport.ru

схема, устройство, принцип работы и что это такое

Подвеску МакФерсон следует рассматриваться с точки зрения бюджетного устройства, устанавливаемого на серийных автомобилях нижней ценовой категории. Спорткары и дорогие модели обычных машин не оснащаются этим механизмом.

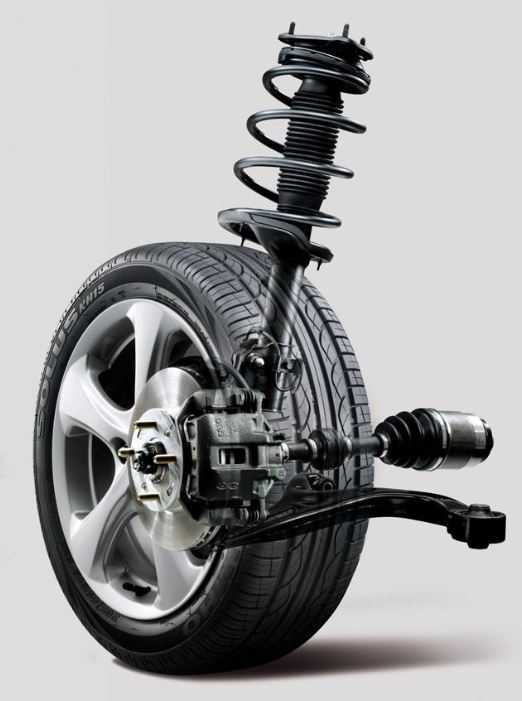

Устройство подвески Mcpherson

Конструкция МакФерсон – это простая схема, в рамках которой предусматривается наличие достаточно большого количества небольших по размеру деталей. Суть функционирования подвески заключается в том, что движения амортизационной стойки осуществляются в вертикальной плоскости. В повседневном общении за рассматриваемым механизмом закрепилось название «качающаяся свеча».

Содержание:

История создания

Эрл МакФерсон стал тем человеком, который изобрел дешевую в плане производства подвеску во время своей работы на заводе, имеющем отношение к компании Ford. В те времена данная компания ориентировалась на то, чтобы производить максимально доступные по цене автомобили, поэтому это изобретение пришлось как нельзя кстати.

Изначально подвеска, изобретенная МакФерсоном, была установлена на малолитражном автомобиле Ford Vedette. После успешных испытаний этим устройством оснастили Ford Zephyr и Ford Consul. Производство этих автомобилей осуществлялось массово, что привело к существенной экономии средств за счет применения в их конструкции подвески Mcpherson.

Модернизация подвески Чепменом

В 1957 году Колин Чепмен (фирма Lotus) использовал подвеску МакФерсон для установки на автомобиль Lotus Elite. Предварительно механизм был подвергнут модернизации: изменена рычажная система, получившая более широкие параметры.

Устройство ходовой МакФерсон

Подвеска стала выдерживать значительные нагрузки. Производители отнеслись к новинке Чепмена неоднозначно. Многие посчитали предложенный механизм несерьезным, так как переплетение рычагов выглядело не очень основательно.

Между тем во многих странах подвеска МакФерсон больше известна как подвеска Чепмена.

Дорогие автомобили

Сегодня подвеска МакФерсон не является частью конструкции дорогих автомобилей, но так было не всегда. Начиная с 1982 года, ее стали устанавливать на престижных машинах, например, таких, как Mercedes 124 и Audi 100. Также оснащение этим устройством получило большинство автомобилей под брендом BMW. В течение определенного времени, измеряемого годами, такой подход оправдывал себя.

Затем автомобильная промышленность ушла далеко вперед и подвеска МакФерсон перестала соответствовать по своим техническим параметрам тому, что требовалось для дорогих автомобилей: качественная кинематика, обеспечивающая приемлемую в соответствии с новыми требованиями плавность хода. К этому можно добавить, что дорогие машины и дешевые детали – это малосовместимые понятия. На текущий момент подвеска МакФерсон находит применение лишь в автомобилях бюджетной категории.

Особенности конструкции

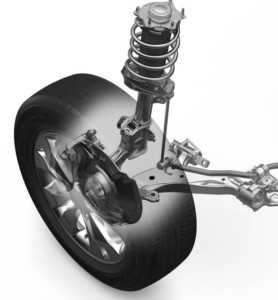

Устройство подвески Mcpherson

Подвеска с позиции конструкции, характеризуется получившей упрощение кинематикой. Ее компактность связана с заменой верхних рычагов на амортизационные стойки. При проектировании подвески ставилась цель добиться компактности устройства, простоты конструкции и дешевизны при производстве, поэтому комфорт и управляемость отодвигались на второй план.

Изначально конструкция подвески вызвала определенные сомнения. Предполагалась, что в плоскости развала могут возникать недопустимые колебания колес. Эти опасения не подтвердились. Амплитуда колебаний соответствовала нормальным значениям. При этом износ резины стал более равномерный.

После запуска подвески в производство Mcpherson продолжил работу над своим «детищем», пытаясь добиться еще большего удешевление продукта. В этом он не преуспел, так как дешевые материалы не позволяли обеспечить соответствующие характеристики прочности подвески.

Схема

Главное отличие нового устройства от других себе подобных заключается в том, где установлена шаровая опора. Ее разместили на самом верху амортизационной стойки, что вынудило изменить конструкцию шарнира. В качестве опоры использовали шариковой подшипник, характеризуемый как радиальный.

В результате амортизационная стойка в верхней своей части стала испытывать всю создаваемую автомобилем нагрузку. Это заставило заменить брызговик отсека двигателя, к которому крепился узел. Ранее он изготавливался методом штамповки из тонкого железа, а теперь требовалось его усиление.

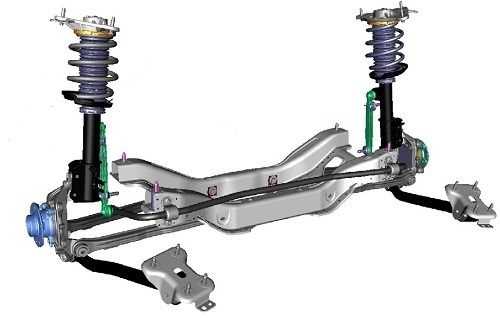

Схема подвески МакФерсон

Широкое распространение подвеска МакФерсон получила в 70-х гг. прошлого века. Тогда была создана телескопическая стойка, ресурс которой был достаточным. Механизм стали устанавливать на легковые автомобили, относящиеся к малому и среднему классу.

Устройство

Основные элементы подвески МакФерсон следующие:

  1. Продольный рычаг (нижний), монтируемый на подрамнике. Является несущим и служит для крепления телескопической стойки, что возможно за счет шарнира.
  2. Верхний рычаг, крепящийся посредством кронштейнов к стойке там, где она утолщена. Для подсоединения поворотной стойки используются сайлентблоки.

Поперечные рычаги, расположенные внизу, соединяются между собой штангой стабилизатора, что дает возможность подавлять раскачку автомобиля, добиваясь его выравнивания.

Плюсы

  • Подвеска является недорогим механизмом при условии, что его собирают на основе готовых элементов на конкретном участке с дальнейшей установкой на транспортное средство.
  • Компактность подвески дает возможность устанавливать ДВС, ориентированные на поперечное расположение в отсеке для мотора.
  • Малое проявление инерционных сил, обусловленное значительной удаленностью основных узлов друг от друга.
  • Быстрое понимание того, что шарнирные соединения изношены. Появляется характерное постукивание при движении по дороге с неровностями.
  • В конструкции подвески заложен потенциал в плане дальнейшего совершенствования механизма.
Схема подвески Mcpherson Volkswagen Polo

Минусы Mcpherson

  • Плохая кинематика, высокая вероятность, что переднее колесо может существенно изменить угол наклона.
  • Появление трещин в гнезде брызговика, служащего для установки подшипника, который является опорой для амортизационной стойки, что провоцирует коррозию.
  • Ощутимое снижение рабочего ресурса механизма, если оснащенный им автомобиль часто эксплуатируется на некачественных дорогах.
  • Дорогой ремонт вне зависимости от его вида (текущий, плановый), связанный со сложностью процесса монтажа и демонтажа подвески.
  • Отсутствие компенсации, когда машина испытывает продольные крены. Это практически исключает возвратные откаты.
  • Невозможность установки подвески на рамные автомобили. Нельзя совместить верхние кронштейны и базу ввиду ее слишком высокого расположения.
  • Основная масса моделей автомобилей классов C и E не подходит для установки подвески. Невозможно совместить с этим механизмом гидропневматику ходовой части.
  • Напряжения, определяемые как продольные, приводят к выходу из строя задней подвески, что зачастую проявляется при внезапном торможении.
  • Конструктивные особенности подвески МакФерсон (недостаточная надежность под серьезными нагрузками) не позволяют производить установку этого механизма на спорткары.

Видео

Поделитесь с друзьями!

autoiwc.ru

Макферсон (подвеска) — Википедия

У этого термина существуют и другие значения, см. Макферсон. Подвеска макферсон на примере правого переднего колеса на заднеприводном автомобиле:
     Детали кузова,      Нижний рычаг,      Растяжка (реактивная тяга) или стабилизатор поперечной устойчивости,      Упругий элемент (пружина),      Амортизаторная стойка,      Шарнирное крепление стойки,      Поворотный кулак и ступица колеса,      Рулевая тяга. Графический способ нахождения центра крена подвески типа «макферсон»

Подвеска макферсон, она же подвеска Мак-Ферсона (англ. MacPherson suspension) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. MacPherson strut)[1]. Названа по имени инженер-конструктора автомобильной компании «General Motors» Эрла Стили МакФерсона (Earle S. MacPherson, 1891—1960), автора конструкции.

Была получена дальнейшим развитием подвески на двойных поперечных рычагах, но имеет лишь один поперечный рычаг внизу, взамен же второго рычага применён высоко расположенный под крылом шарнир — крепление на брызговике крыла поворотной (в случае передней подвески с управляемыми колёсами) стойки, играющей одновременно роль амортизатора, которая связывает этот шарнир с нижним поперечным рычагом. Стабилизатор поперечной устойчивости в такой подвеске зачастую играет роль части нижнего рычага — растяжки, что отражено на иллюстрации; в ином случае — на современных автомобилях как правило — применяются треугольные или Г-образные рычаги и отдельный стабилизатор[1].

Для подвески макферсон важное значение имеет такой параметр, как наклон амортизаторной стойки, которая в её случае фактически выполняет роль шкворня. Для коррекции ходовых качеств автомобиля применяют как продольный, так и поперечный наклон.

В редких случаях в качестве упругого элемента в подвеске макферсон может использоваться не пружина, а торсион — примером такой подвески является передняя на «Порше 911», или даже поперечная рессора, заменяющая поперечный рычаг или действующая в паре с ним[1]. Кроме того, пружина в такой подвеске вовсе не обязательно располагается вокруг амортизаторной стойки — например, на Mercedes-Benz W124 и многих автомобилях платформы Ford Fox пружина и амортизаторная стойка передней подвески макферсон были смонтированы отдельно друг от друга.

Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена» (англ. Chapman strut). В отечественной практике иногда в том же значении используется термин «свечная подвеска» или «качающаяся свеча».

В сравнении с подвеской на двойных поперечных рычагах, макферсон уступает по параметрам кинематики (главным образом из-за существенно большего изменения развала колёс при ходах сжатия и отбоя), в значительно большей степени передаёт на кузов автомобиля вибрации и шумы, занимает много места по высоте, а также сложнее в обслуживании из-за необходимости демонтажа всей стойки, например, для замены или ремонта амортизатора, но более дёшева и технологична в производстве, компактна по ширине и имеет небольшую массу, что обусловило широчайшее её применение в практике современного автомобилестроения.

История

Свечная подвеска — предшественник «макферсона» (Fournier Voiturette BaBy, 1912 год). Движение колеса задано направляющей стойкой, также играющей роль шкворня. Ford Vedette — первый автомобиль с подвеской системы Макферсона

Эта подвеска была названа по имени американского инженера из фирмы «Форд» Эрла Стили Макферсона, который разработал её во второй половине сороковых годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet[2], а впоследствии впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании[3]. Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в середине двадцатых годов XX века инженером фирмы «Фиат» Guido Fornaca был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками[4].

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах.

Типичная конструкция передней подвески типа «макферсон» на современном автомобиле. Жёлтым выделен брызговик крыла с усилением, в который упирается стойка.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло сместить ось поворота колеса наружу от оси стойки и за счёт этого получить меньшие положительные, нулевые или даже отрицательные значения плеча обкатки.[1]

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

Задняя подвеска Чепмена на шасси Lotus Elan.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (Audi 100, Mercedes-Benz W124, Opel Senator, практически весь модельный ряд BMW второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах (Audi A4 и A6, Mercedes-Benz W210, более новые модели BMW), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы Lotus Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым[1].

Пневматизация макферсона

С активным развитием пневмоподвески пневмоэлементы стали занимать место классических амортизаторов . С одной стороны это дало возможность регулировать уровень просвета и уменьшить тряску , с другой стороны независимая пневмоподвеска наиболее сложна и дорога в изготовлении и эксплуатации.

Преимущества и недостатки

Преимущества

  1. Малые затраты на изготовление[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
  2. Компактность в продольном и поперечном направлениях[1].
  3. Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову[1].
  4. Возможность осуществления больших конструктивных ходов[1].
  5. Меньшая масса неподрессоренных частей.
  6. Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки

  1. Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
  2. Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
  3. Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
  4. Сложность изоляции от дорожных шумов[1].
  5. Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
  6. Трение между штоком и направляющей, ухудшающее работу подвески[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

  • Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей[1];
  • Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику[1];
  • Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
  • Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
  • Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Источники и примечания

  1. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
  2. ↑ Статья о (англ.)
  3. ↑ 4Car 100 Greatest Innovations. Проверено 16 августа 2006. Архивировано 23 февраля 2012 года.
  4. ↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p.1235.

wikipedia.green
