Двигатель внутреннего сгорания может работать лишь в узком температурном диапазоне. Отклонение в меньшую или большую сторону приводит к повышенному износу и поломкам мотора. Основное назначение термостата заключается в поддержании оптимального режима эксплуатации. Он помогает ускорить процесс прогрева двигателя, а в случае приближающегося перегрева, обеспечивает снижение температуры охлаждающей жидкости. Выход термостата из строя чреват закипанием мотора, способным нанести существенный вред силовой установке, поэтому при первых же подозрениях о неправильной работе устройства, необходимо произвести диагностику системы охлаждения двигателя.

Структурная схема термостата

Исторический экскурс

Автопроизводители стали серийно устанавливать термостат в жидкосную систему охлаждения с 1922 года. Связанно это было с появлением силовых установок, выделяющих большое количество тепла, в которых стандартные ребра теплоотдачи перестали справляться с возложенной на них задачей. Терморегулятор стал нужен для недопускания последствий работы мотора с перегревом.

Первые конструкции не обеспечивали высокой надежности работы. В процессе усовершенствования автомобильных термостатов появилось несколько основных видов терморегуляторов. Устройство их сильно отличалось, например, наполнитель мог быть жидкостным или твердым. Современные устройства обзавелись электроникой, позволяющей получать управляющие сигналы от электронного контроллера.

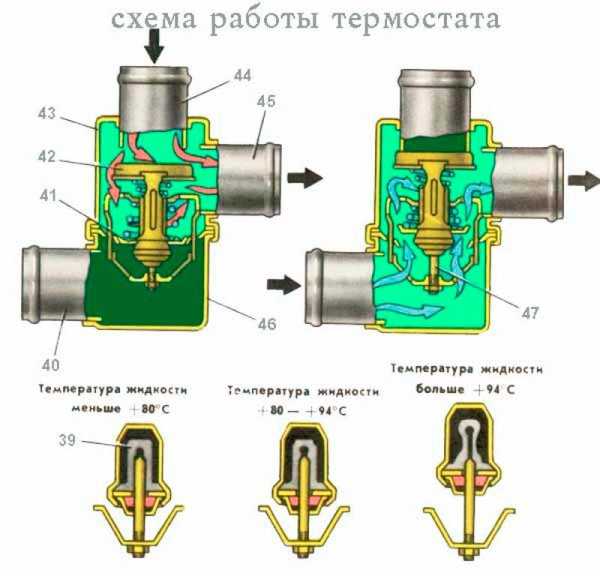

Принцип действия термостата с твердым наполнителем

Механический клапан является основным конструктивным узлом, выполняющим распределение потоков антифриза. Управляется он термочувствительным элементом, в качестве которого очень часто используется искусственный воск, расположенный в герметичной камере. Его расплавление приводит к увеличению занимаемого объема. Воск сжимает резиновую камеру. Она, в свою очередь, воздействует на металлический хромированный шток. Задействованный клапан открывает либо закрывает ход для жидкости, что и является главным принципом того, как работает термостат.

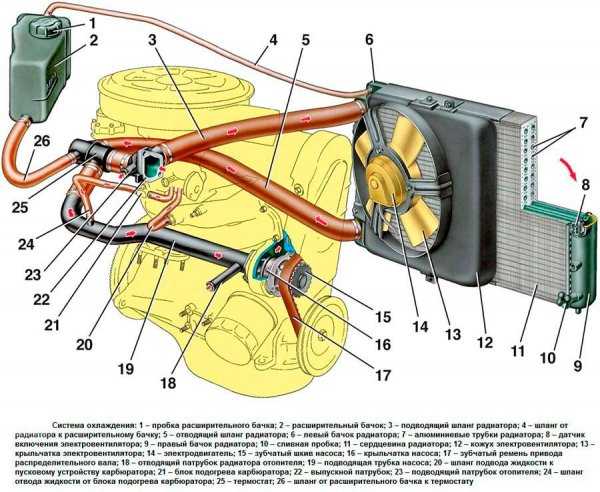

Пример распределения потоков охлаждающей жидкости

Для большей стабильности работы термочувствительного элемента помимо гранулированного нефтяного воска могут быть использованы его смесь с графитовыми, медными или алюминиевыми мелкодисперсными частичками. Главным требованием является стабильное расширение при переходе из твердого в жидкое состояние и обратно. Это позволяет точно регулировать температуру работы двигателя, пуская жидкость в большой или малый круг. Термостат дизеля структурно аналогичен бензиновой версии двс.

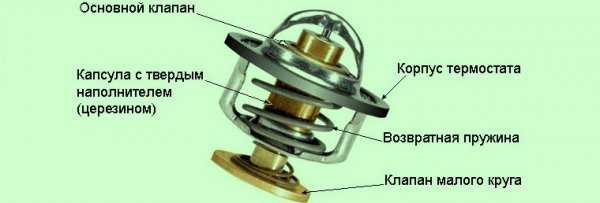

Термостат с твердым наполнителем

Принцип действия термостата с жидким наполнителем

Принцип работы термостата с сильфоном похож на  устройства с твердым наполнителем. Главное отличие в том, что термочувствительным элементом выступает смесь дистиллированной воды и этилового спирта. При холодном двигателе испарение внутри герметичного баллона не происходит и  избыточного давления нет. Клапан термостат не допускает циркуляции охлаждающей жидкости через радиатор.

Термостат с жидким наполнителем

При нагреве двигателя этиловый спирт начинает интенсивно испаряться. Давление в баллоне растет. Расширяющийся в длину сильфон воздействует на шток и происходит отпирание клапана. После этого антифриз попадает вместо малого в большой круг циркуляции.

Виды термостатов

К вариантам конструктивного исполнения термостатов относят:

• одноклапанное техническое решение;
• двухступенчатая реализация;
• двухклапанное устройство;
• электронное управление.

Наибольшую популярность получила одноклапанная технология. Она отличается простотой и надежностью. Автомобили прошлых лет преимущественно имели именно такой вид термостата. Двухступенчатая конструкция стала вынужденной мерой, вызванной высоким давлением антифриза. Клапан терморегулятора не был в состоянии преодолеть усилие, в результате чего в конструкции появились малая и большая тарелки. Меньшая открывается первой, так как на нее действует незначительное давление охлаждающей жидкости. Во время второго этапа добавляется основная тарелка и весь антифриз направляется в большой круг.

Двухступенчатая реализация имеет только один клапан. В отличие от нее устройство двухклапанного термостата предполагает наличие двух отдельных регулирующих устройств, объединенных в одном корпусе.  Каждый клапан отвечает только за свой круг циркулирования охлаждающей жидкости. Наиболее важным в конструкции является синхронизм работы каждой части устройства.

Термостат с электронным управлением

Максимальной точности в работе автопроизводителям удалось достичь, снабдив терморегулятор электронным управлением. Конструктивным различием с классической моделью является наличие нагревательного сопротивления. Термостат поддерживает температуру двигателя 85-95°С при высоких нагрузках и 95-110°С в остальных режимах работы мотора. Это позволяет снизить расход топлива и получить небольшой прирост мощности. Управляющий сигнал терморегулятор получает с ЭБУ инжектора. В случае с дизельным двигателем температурные диапазоны могут быть другими.

Конструктивные особенности термостатов

Конструктивно термостаты делятся на корпусные и бескорпусные. Каждый вид имеет свои преимущества. Лидером на данный момент все же является терморегулятор, имеющий оболочку.

Корпусной термостат независимо от внутренней начинки имеет не менее двух выходов. Изготавливаются терморегуляторы из латуни, алюминия, пластика. Ручного регулирования температуры срабатывания устройство не имеет.

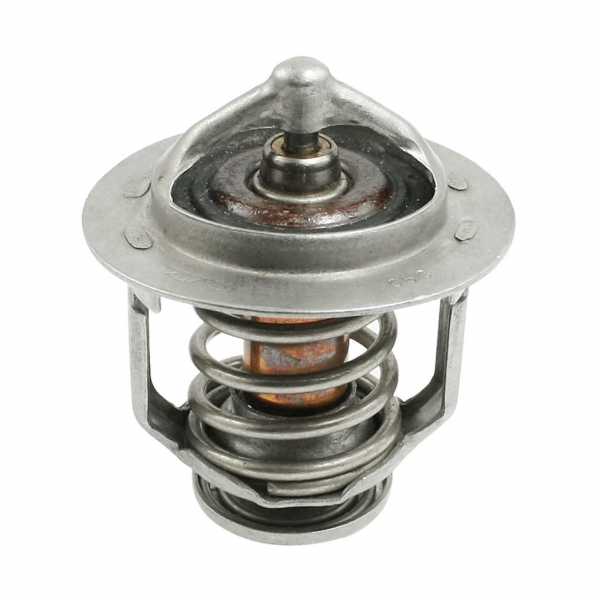

Корпусной термостат

Бескорпусный терморегулятор монтируется в блок двигателя. Для этих целей в моторе предусмотрено специальное место. Температурная характеристика термостата наносится при помощи цифровой маркировки. Внешний вид бескорпусного регулятора отображен на изображении ниже.

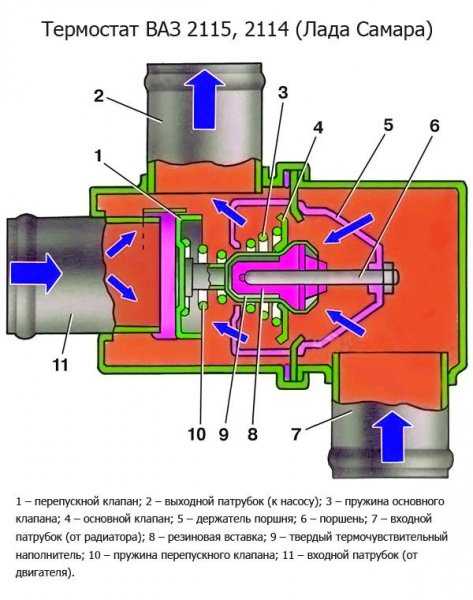

Бескорпусный термостат

Основные поломки устройства

Наиболее опасной поломкой является заклинивание терморегулятора в закрытом положении. Перегрев мотора ведет к уменьшению его ресурса и ускорению старения масла.  При неблагоприятных условиях после закипания двигателя могут появиться серьезные повреждения, исправить которые возможно только капитальным ремонтом.

После того как клапан заклинит в открытом положении, антифриз все время делает циркуляцию по большому кругу. Двигатель долго прогревается, особенно в зимнее время. Работа мотора при температуре ниже нормы ускоряет процесс его износа.

Признаки неисправности

Основными признаками необходимости провести диагностику термостата являются:

• прогрев двигателя стал более длительным;
• нижний патрубок нагревается одновременно с прогревом мотора;
• температура стремительно движется в красную зону;
• после преодоления пробки нижний патрубок холодный, а двигатель близок к закипанию.

К неисправностям термостата можно отнести и потерю герметичности. Если замечаются подтеки антифриза, необходимо обнаружить место утечки. Снижение уровня охлаждающей жидкости может вызвать перегрев двигателя.

Диагностика термостата

Нормально работающий термостат не требует внимания автовладельца. Вмешательство в работу системы охлаждения потребуется при появлении признаков перегрева или слишком длительного прогрева мотора. В таком случае в первую очередь необходимо начинать с диагностики терморегулятора. Рекомендуется придерживаться следующего плана:

1. Оценить работу термостата без снятия с автомобиля. Необходимо визуально оценить температуру патрубков. таким образом можно вычислить заклинивший в открытом или закрытом положении терморегулятор;
2. Снять терморегулятор. Поместив его в емкость с водой, начать нагревание, контролируя выдвижение штока. Если клапан не открывается в кипящей воде, то и в случае перегрева термостат не перенаправит охлаждающую жидкость в радиатор.

Проверка термостата

В процессе эксплуатации автомобиля необходимо постоянно следить за его температурным режимом. Обнаружив неисправность термостата, необходимо в кратчайшие сроки произвести диагностику и ремонт системы охлаждения. В противном случае возможно закипание двигателя и последующий дорогостоящий ремонт.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

виды, устройство и принцип работы

Термостат системы охлаждения двигателя представляет собой устройство в виде клапана, реагирующее на температуру охлаждающей жидкости. Он позволяет автоматически поддерживать заданный тепловой режим работы мотора за счет направления потока жидкости по большому или малому кругу циркуляции. Это необходимо, чтобы двигатель при запуске разогревался быстрее, а при выходе на заданную температуру работы сохранял ее постоянной.

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой — всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Конструкция типового автомобильного термостата состоит из следующих элементов:

• Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
• Цилиндр, внутри которого находится термочувствительный элемент.
• Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
• Шток (поршень) — располагается внутри цилиндра.
• Клапан малого круга — перепускной клапан, поддерживающий заданный уровень давления в системе.
• Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
• Пружины, запирающие клапаны большого и малого кругов.

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Если охлаждающая жидкость будет сразу циркулировать в большом контуре, прогрев двигателя станет более длительным, а в условиях пониженных температур окружающей среды может совсем не произойти.

На заметку автомобилистам. Двигатель прогреется значительно быстрее, если выключить печку. Потом ее можно будет снова включить.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.

Основные виды термостатов

В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный — классическая конструкция.
• Двухступенчатый — это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный — в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая — малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) — представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

В двухконтурных системах охлаждения современных двигателей типа TSI устанавливается два термостата.

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение — более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

• Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

techautoport.ru

Термостат: принцип работы,виды,устройство,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

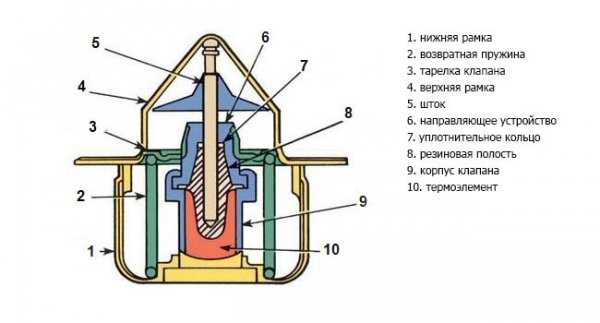

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения

После того как мотор выходит на оптимальную  рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы  ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

ВИДЫ

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

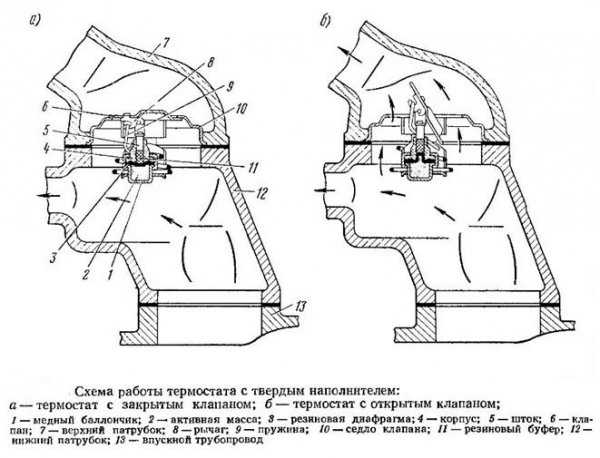

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха  за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения.  Если герметичность системы и функциональность других элементов не нарушена,  уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности  термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры.  Такое явление означает, что присутствует  ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах  сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля

Как провести замену поршневых колец своими руками?

Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.

5 Советов как держать ваш Мерседес в форме зимой

Как проверить термостат, не снимая его с авто :

ПОХОЖИЕ СТАТЬИ:

• Как переоформить машину: советы и рекомендации по документам
• Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
• Как проверить давление масла в двигателе: описание,фото
• Силиконовая смазка для авто — описание виды фото видео
• бмв е87: обзор,дизайн,технические характеристики,модификации,фото,видео.
• BMW 2 SERIES — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Как выбрать самый экономичный кроссовер по расходу топлива?
• mercedes-benz c-klasse w205: описание,фото,видео,обзор,комплектация
• Автомобильные дворники — выбираем на зиму.
• Фольксваген Тигуан 2019 года:описание,обзор,характеристики,фото
• Знак 1.25 дорожные работы
• Опель инсигния: комплектации и цены,фото,видео,характеристики.
• Mercedes GLE: обзор,двигатели,интерьер,внешний вид,цена,фото,видео.
• 2017 Германия: общее количество зарегистрированных автомобилей
• ауди а6: фото,цена,описание,обзор,видео,комплектация.

seite1.ru

Принцип работы термостата, устройство и видео схемы работы для автомобилей ВАЗ

Термостат — устройство, предназначенное для контроля температуры в системе охлаждения и ее регулирования. Цель — ускорение прогрева мотора после его запуска и предотвращение его перегрева в случае длительной работы.

Место установки устройства — в верхней части мотора, где осуществляется выход нагретой ОЖ (охлаждающей жидкости) в радиатор.

Термостаты, устанавливаемые на автомобилях, могут иметь два вида наполнителей — жидкие и твердые.

Назначение

Термостат — один из главных узлов системы охлаждения. Назначение — контроль температурных показателей ОЖ с последующим перенаправлением состава по большому или малому кругу.

Пока мотор прогревается, клапан находится в закрытой позиции, а жидкость идет по малому кругу. Как следствие, прогрев силового узла происходит быстрее.

При достижении требуемой температуры происходит открытие клапана и подача ОЖ через радиатор.

Другими словами, термостат — специальный прибор, который поддерживает температуру мотора в заданных параметрах посредством грамотной работы терморегулятора и правильности осуществления фазового перехода.

Блокируя работу радиатора, устройство позволяет двигателю набирать нормальную температуру. Как следствие, улучшаются характеристики силового узла, и снижается его износ.

Клапан термостата открывается при температурах от 70 до 92 градусов в зависимости от конструкции термостата (применяемого термоактивного наполнителя) и требуемого теплового режима двигателя.

Моментом открытия термостата считается перемещение клапана на величину 0,1 мм. Допуск на температуру начала открытия клапана составляет ±2°С. Температура полного открытия клапана как правило выше на 12 — 15 градусов, чем температура начала открытия.

Поэтому температура полного открытия основного клапана может варьироваться в пределах 82-107 градусов Цельсия.

После этого заслонка открывается и позволяет проходить жидкости по системе.

Виды термостатов

Сегодня есть несколько видов термостатов, каждый из которых имеет свои особенности (как по принципу действия, так и по цене).

К примеру, отечественные устройства обходятся в меньшую сумму, в то время как немецкие отличаются лучшим качеством, но и стоят дороже.

ВАЖНО: С 2006 года в России нет производителей автомобильных термостатов! Единственный завод «СтАТО» п. Ставрово, Владимирской обл., производивший с «нуля» термостаты для всех легковых и грузовых отечественных автомобилей был поглощен концерном «ПРАМО» и прекратил их выпуск, перейдя на закупку и переупаковку термостатов китайского производства и выпуск их под своей торговой маркой.

Позднее появилось еще несколько «производителей», работающих по той же схеме. Но, хочется отметить, что единственным предприятием, которое осуществляет 100% контроль качества и имеет испытательное оборудование для контроля параметров термостатов является ЗАО «ЭЛЕКТОН» г. Радужный Владимирской обл.

Востребованы и так называемые универсальные термостаты, которые могут подойти почти к любому типу мотора.

Итак, к основным видам термостатов можно отнести:

1. Одноклапанный.

Наиболее популярный вид устройства, который установлен на многих марках и моделях авто. Многие считают, что такой тип уже устарел и не способен обеспечить потребности мотора. Но это не так.

Этот тип термостатов не устарел и с успехом применяется в частности на двигателях УМЗ 4216 (Ульяновского моторного завода). Применение термостатов одноклапанного и двухклапанного зависит от компоновки системы охлаждения двигателя.

Но все же применение двухклапанных термостатов получило преимущественное распространение.

2. Двухклапанный или двухступечатый термостаты.

Данные устройства имеют множество общих черт с узлом одноклапанного типа. Преимущество лишь в расширенных возможностях, касающихся процесса охлаждения.

3. Термостат с электронным управлением.

Наиболее продвинутый тип устройства, отличающийся повышенным потенциалом.

Преимущества — точность работы и повышенная функциональность.

Благодаря эффективной работе системы, гарантируется нормальный цикл охлаждающей жидкости, а также своевременное открытие и закрытие клапана.

Работа может осуществляться в двух режимах — ручном или автоматическом.

Термостат с электронным управлением установлен лишь на самых новых авто. Обязательное условие для работы системы — наличие хорошего бортового компьютера, способного контролировать работу устройства.

Есть автомобили, в которых одновременно стоит два термостата. Их ставят для увеличения эффективности системы охлаждения на мощных двигателях, таких как двигатели производства ПАО Автодизель (Ярославский моторный завод), ПАО «КАМАЗ», а на двигатели Тутаевского моторного завода ставят даже 3 термостата в один контур системы охлаждения.

Устройство и принцип работы

Конструкция и принцип действия термостата во многом зависит от типа наполнителя.

Рассмотрим каждый из вариантов:

1. Термостат с жидким наполнителем.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

2. Термостат с твердым наполнителем.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

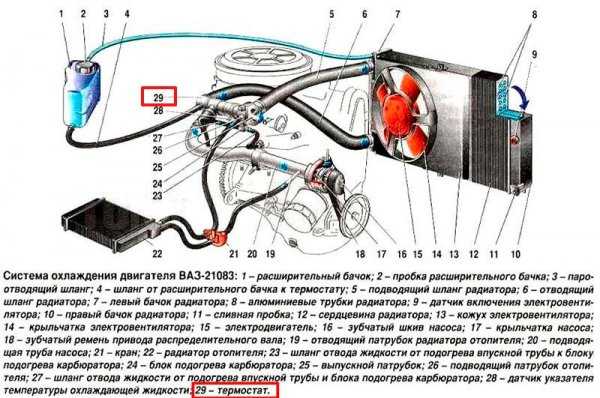

Описание и схемы работы на ВАЗ 2106, 2107, 2109, 2114

В автомобилях ВАЗ система охлаждения имеет ряд особенностей. В частности, перед насосом монтируется специальный 2-клапанный термостат (дополнительный и основной), имеющий твердый (восковый) наполнитель.

Пока двигатель еще не прогрелся, большая часть ОЖ будет проходить по малому кругу, то есть с охватом насоса системы, рубашки охлаждения силового узла и цилиндров, а также термостата.

Далее жидкость снова возвращается к насосу. Вместе с этим ОЖ циркулирует через рубашку трубопровода впуска и камеры для смешивания в карбюраторе.

Если же кран отопителя салона открыт, то жидкость проходит и через его радиатор.

В случае, когда мотор прогрет не до конца, то есть температура ОЖ еще не достигла нужной отметки (90 градусов Цельсия), частично открывается основной клапан, другой (перепускной или байпасный) частично прикрывается, и часть горячей жидкости идет к основному радиатору.

Это позволяет быстрей прогреться силовому узлу. Как только температура доходит до уровня 90 градусов Цельсия, открытие клапана происходит полностью, что позволяет весь поток направить через радиатор.

Основные металлы, из которых выполнены элементы термостата — медь и латунь.

Принцип работы схож с тем, что уже рассматривался выше.

Особенности проверки устройства

Сегодня есть три основных метода диагностики термостата. Кратко рассмотрим каждый из них:

1. Пускайте мотор и выдерживайте 7-10 минут. После поднимайте капот и касайтесь нижнего патрубка, отходящего от радиатора. При нормальной работе устройства температура шлангов должна быть идентичной. Если же температура разная, то термостат неисправен. Но важно понимать, что возможно наличие воздушных пробок в системе, мешающих циркуляции жидкости. Наличие воздушных пробок может привести к перегреву и неправильной диагностике. Годный термостат может быть признан браком.
2. Заводите мотор и прикасайтесь к трубке, подводящей ОЖ к верхней части радиатора. В случае корректной работы термостата трубка должна быть холодной до момента, пока мотор не прогреется до нужной температуры.
3. Наиболее эффективный и сложный метод — со снятием термостата. В данном случае необходим демонтаж устройства с последующим окунанием его в жидкость.

Последняя прогревается в специальной емкости до момента срабатывания клапана. Но температуру открытия и закрытия так не определить. В кастрюле можно проверить только принципиально факт работы термостата , но не его фактические параметры.

Для определения фактических показателей термостат нужно установить на штатив с индикатором часового типа (например ИЧ-10), шток индикатора должен упираться в основной клапан или другой элемент конструкции жестко связанный с ним.

После этого поднимая температуру и контролируя ее по термометру с ценой деления 0,1 °С фиксируем начало открытия, соответствующее ходу клапана 0,1 мм. Дальше поднимая температуру определяем по индикатору величину открытия клапана.

4. Если мотор через 10-12 минут после заводки так и не набрал 90 градусов Цельсия (при условии температуры на улице около 0), то можно говорить о поломке рассматриваемого нами устройства.

Скорее всего клапан заклинило и ОЖ постоянно идет по большому кругу.

Более подробно читайте как проверить термостат.

Итоги

Термостат — один из ключевых узлов, отвечающих за качественный прогрев и охлаждение силового узла.

Выход устройства из строя неизбежно влечет к проблемам с мотором и необходимостью дорогостоящего ремонта.

Знание принципа его работы позволяет вовремя диагностировать проблему и устранить ее еще на раннем этапе. При этом сделать это несложно.

Оцените статью

autotopik.ru

#1 Автомобильный термостат. Принцип работы и неисправности — DRIVE2

Автомобильный термостат. Принцип работы и неисправности

Первая запись будет о термостате. Возможно все о нем всё знают, но освежить память не помешает и о нем не помешает.

Все машины, в которых двигатель охлаждается при помощи жидкости, в системе охлаждения имеют небольшой прибор под названием термостат. Он располагается между двигателем и радиатором. В данной статье рассказано что такое автомобильный термостат, принцип его работы и устройство, а также, какие бывают неисправности при работе термостата.

Автомобильный термостат — что это?

Термостат — это регулятор температуры антифриза (тосола) в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный ему тепловой режим работы.

Основная задача термостата — блокировать поток охлаждающей жидкости в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Термостат позволяет двигателю разогреться быстрее, тем самым термостат уменьшает износ двигателя и вредные выхлопы.

Если вам интересно, то можно посмотреть, как работает термостат. Это довольно познавательно. Положите термостат в кастрюлю с водой и поставьте кастрюлю на электрическую плитку. По мере закипания воды в термостате примерно на 2 см откроется клапан. Эксперимент лучше проводить с новым термостатом, не со своей машины.

Устройство и принцип работы термостата

Автомобильный термостат сделан из латуни и меди. Принцип работы термостата кроется в маленьком цилиндре, который находится со стороны, повернутой в сторону двигателя.

В этом цилиндре находится шарик искусственного воска, который начинает плавиться при температуре 82 градусов по Цельсию. Воск выбран потому, что он может значительно расширяться, так как под действием тепла переходит из твердого в жидкое состояние.

Штырь вдавлен в цилиндр с воском и соединен с клапаном. Когда воск плавится, он значительно расширяется и выдавливает штырь из цилиндра, тем самым открывая клапан. Через открытый термостат проходит охлаждающая жидкость через радиатор. Когда двигатель отключается, он остывает, и воск в термостате застывает, снова становится твердым.

Какие бывают неисправности термостата?

Термостат — маленькая, но очень важная деталь. Плохо работающий термостат может задержать вас у обочины д

www.drive2.ru

как работает и разновидности устройств

В радиаторах и разного рода системах отопления с целью контроля температуры используются специальные электрические устройства. При проектировании или ремонте подобной системы нужно хорошо представлять себе, что такое терморегулятор, каковы его назначение и механизм действия,  как подобрать подходящий термостат.

Устройства для регуляции температуры

Необходимость и особенности терморегуляторов

Терморегулятор это средство регуляции температурного уровня, используемое в приборах, имеющих дело с теплом: в отопительном, охладительном оборудовании и системах контроля температуры в помещении. Регуляторы применяются и в сельском хозяйстве, например, в тепличных установках. Когда температура в помещении или установке в ту или иную сторону отклоняется от рамок, заданных в настройках, устройство дает команду включить или отключить нагревательные элементы. С его помощью можно контролировать степень нагрева не только воздуха и иных газообразных сред, но и жидкостей и твердых тел (например, поверхностей электроприборов).

Как устроен термостат

При подборе подходящего устройства потребители интересуются, как работает терморегулятор. Хотя эти приборы выпускаются с разными типами действующих блоков (электроника, механический узел и т.д.), принцип работы терморегулятора, независимо от его типа, базируется на считывании данных из среды, подлежащей температурному контролю. Базируясь на получаемых данных, устройство определяет, есть ли необходимость в задействовании дополнительных термических элементов или отключении имеющихся.

Важно! Для предотвращения выхода устройства из строя и минимизации вероятности ошибочных показаний термический датчик следует размещать как можно дальше от зоны непосредственного воздействия обогревателя, батарей и иного подобного оборудования.

Преимущества и недостатки

Свойства термостатических устройств, их сильные и слабые стороны напрямую зависят от типа конструкции. Наиболее важный показатель – минимизация погрешности считывания температурных данных. В принципе, высокая точность характерна для любых термостатов, имеющих электронные компоненты, тогда как в случае механических устройств именно меньшая точность (погрешность может достигать трех градусов) является основным минусом. Зато они просты в регулировке и обладают весьма демократичной ценой.

Важно! Наиболее сложными в управлении (и дорогостоящими) являются программируемые устройства. При всем при этом они весьма экономичны в отношении потребления электроэнергии, обладают большой гибкостью настроек. Приобретать такое устройство пользователю следует лишь при уверенности, что он сможет правильно программировать работу термостата.

Виды терморегуляторов

Приспособления, предназначенные для регуляции температуры, могут быть классифицированы по различным основаниям. Выпускаются изделия, рассчитанные на разные виды монтажа: на стену или на дин-рейку. Варьируются поддерживаемый диапазон измерений и число каналов. Однако в первую очередь они различаются по строению, в зависимости от того, какие механические узлы и электронные компоненты в них задействованы.

Механические термостаты

Это наиболее простые изделия, лишенные электронной «начинки», чаще всего они используются для контроля температуры жилых помещений. Их работа базируется на способности некоторых материалов изменять свои характеристики под воздействием меняющейся температуры. Задавать рамки полагается посредством вращения колеса. При выходе за них возникает замыкание или разрыв электроцепи, ведущие к подключению дополнительных нагревательных элементов или отрубанию имеющихся.

Плюсы такой конструкции – надежность, долговечность, простота управления, способность функционирования при минусовых температурах, стойкость к скачкам напряжения. Основным минусом является вероятность погрешности, в ряде случаев довольно значительной (до 3 градусов). Кроме того, изделия нельзя назвать бесшумными: при срабатывании они издают щелкающие звуки.

Механический регулятор



Биметаллические пластины

При нагревании такая пластинка деформируется и открывает сомкнутые контакты. Вследствие этого  к нагревательному элементу прибора перестает поступать ток. Остывая, пластинка возвращается в прежнюю позицию, и контакты соединяются снова. Тогда электроэнергия опять подается на соответствующий элемент, что влечет за собой нагревание. Такая конструкция вмонтирована в электрические чайники, плиты, утюги.

Работа биметаллической пластины

Газонаполненные датчики

Газовые термостаты включают в себя заполненную газом трубу и контактные элементы. При помещении в жидкость газ расширяется и провоцирует замыкание контакта. Размыкание происходит, когда жидкая среда охлаждается. Конструкция устанавливается в водонагреватели, отопительные приборы на масле.

Важно! Плюсами этого и предыдущего типов являются автоматическая регуляция и бюджетная цена, минус – отсутствие места для вариативных гибких настроек, что ограничивает сферу применения.

Восковые терморегуляторы

Эти аппараты состоят из герметически запаянной камеры, снабженной пробкой из воска, и стерженька из металла. При нагревании плавящийся воск вытесняет стержень наружу, и последний инициирует изменения в электрической цепи. Такие конструкции широко применяются в автомобилестроении, а также при проектировании смесителей.

Электронные термостаты

Их применяют в разного рода системах контроля климата, в конструкциях теплого пола. Они включают в себя датчик температуры, электронный ключ и блок контроля, генерирующий команды подключения и выключения нагревательных элементов. Приборы снабжены электронным табло, на котором репрезентируются температурные данные. Они бывают с закрытой и открытой логикой. Гибкость настроек и расширенные возможности управления присущи только второму типу, такие изделия выпускаются с кнопочным или сенсорным управлением.

Электронный прибор



Двухзонные термостаты

Двухзонный терморегулятор предоставляет возможность параллельного управления двумя отопительными системами, к примеру, кухни и жилой комнаты. Некоторые модели ограничиваются возможностью выбора из нескольких заданных программ, другие – дают возможность самостоятельного задания параметров. Термодатчики надо помещать в местах, куда не проникают влага и прямые лучи солнца.

Термостат 12 В

Использование терморегулятора 12 вольт практикуется в аквариумах, тепличных помещениях, при инкубации яиц. Прибор состоит из датчика и блока контроля. Температурные ограничения задаются самим пользователем. Как источник питания используется аккумулятор в 12 вольт. Преимущества такого устройства – несложное управление и низкая цена.

Применение регуляторов и датчиков температуры

Устройства устанавливаются как в жилых комнатах, так и в производственных помещениях. Если существует необходимость в регуляции работы теплого пола, можно купить прибор, снабженный двумя датчиками, один из которых монтируется на поверхность пола (будучи заточенным под считывание данных с твердых поверхностей), а другой – помещается на стену и работает с температурой воздуха. Терморегуляторы применяются и в бытовых приборах, работающих с температурными перепадами, а также в производстве автомобилей.

Без применения устройств контроля температуры не будет возможным слаженное функционирование систем и приборов, работающих с температурными перепадами. При выборе прибора нужно обращать внимание на то, насколько его конструкция и настройки подходят системе, в которой ему придется работать.

Видео

amperof.ru
