Ваз 2115 Схема Задних Фонарей Горит • Предохранитель стеклоомывателя » Цены и комплектции, технические характеристики, фото и обзоры, отзывы о хэтчбеках и лифтбеках

Исправные фары на ВАЗ 2114 отлично справляются с освещением дорожного полотна в любое время суток. При возникновении неисправности ухудшается сила луча, пропадает галка и появляются вредные засветки. Для безопасного вождения нужно следить за оптикой, проводить настройку и менять модули в случае повреждений.

С завода в ВАЗ не устанавливается ксеноновое и светодиодное оборудование. Оптика ВАЗ 2114 оснащена несколькими модулями с использованием классической галогеновой лампы для основного света.

Устройство фары ВАЗ 2114 не отличается сложностью или современными решениями. Для замены ламп оптику не требуется демонтировать, а регулировка пучка осуществляется с помощью встроенных барашков.

К минусам передней оптики относится появление трещин на стекле из-за попадания камней или резкого перепада температуры при эксплуатации.

Передние фары

В продаже встречаются линзованные передние фары на ВАЗ 2114 под галоген и ксенон. Спортивные модификации прикрыты прозрачным стеклом с отсутствием рефлективных линий. Для формирования галки используется внутренний отражатель линзы. В такой оптике ВАЗ используется две отдельные лампы — на дальний модуль и ближний свет.

Устройство переднего фонаря, устанавливаемого заводом:

блок с отражателем для ближнего и дальнего луча;

отдельная лампа габаритных огней;

указатель поворота из прозрачного оранжевого пластика.

Отличительная черта — стеклянный щиток со специальными линиями, которые направляют пучок света на дорожное полотно.

При монтаже модифицированных фонарей требуется подключение дополнительного питания, блоков розжига и настройка угла положения луча. Чтобы включить дальний свет с помощью штатной клавиши в салоне ВАЗа, нужно правильно определить контакты и подать их на модуль.

К плюсам установки спортивной оптики относится увеличение светового пятна, а к минусам – дополнительные манипуляции с проводкой и низкое качество предлагаемой замены.

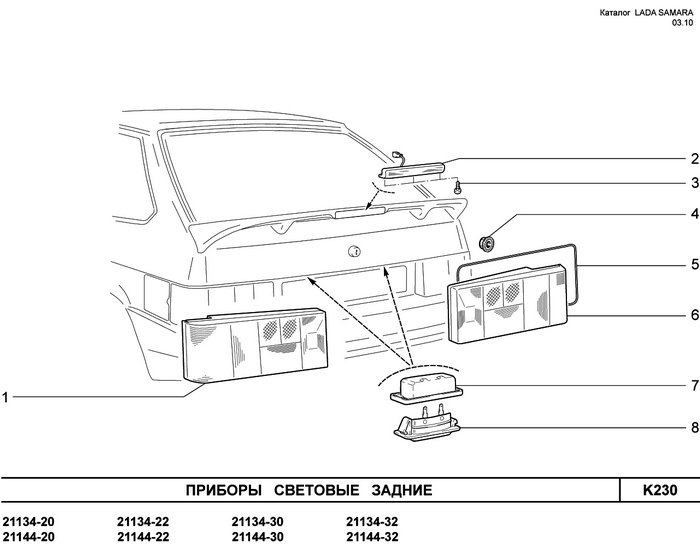

Задняя оптика

Если штатная передняя оптика отличается надежностью и высоким качеством, то задние фонари ВАЗ 2114 часто капризничают и не работают должным образом.

ВАЗ 2115 также страдает подобным недугом и требует постоянного внимания к задним блокам.

Какой бензин экономичнее?

А92А95

Из-за низкого качества контактной группы пропадает указатель поворотов, сигнал заднего хода или габарит. При намокании платы оптика работает неправильно и может моргать стоп-сигналом вместо указателя поворота. Пластик низкого качества изгибается при нагреве, из-за образовавшихся зазоров фонарь запотевает, а лампы светят тусклее.

Схема, тюнинг и доработка задних фонарей ВАЗ 2115: почему не работают и не горят стоп-сигналы

Отключить клемму батареи.

Открыть багажное отделение и освободить пространство от лишних деталей.

Отогнуть мягкую обшивку.

Отключить штекеры.

Открутить гайки со шпилек.

Снять датчик заднего хода.

Аккуратно вытащить фару наружу.

Схема, тюнинг и доработка задних фонарей ВАЗ 2115: почему не работают и не горят стоп-сигналы После того как всё необходимое закупил, начал модернизировать их. Расскажу как делал это я, на примере одной платы. Разбираем плату полностью, снимаем зелёную схему, вынимаем всё пластиковые патроны, но перед этим наметил шилом, где должны быть дырки, куда вставляются лампочки.

Ремонт разъема задних фонарей ВАЗ 2115

Постоянно пропадает стоп-сигнал, то слева, то справа. Подкладывание всяких бумажек и спичек проблему решает не на долго. Полез в интернет учиться уму-разуму. Наткнулся на мастер-класс одного чувака по адресу https:/forum/showthread. php? t=7835

Он там использует какие-то хитрые разъёмы под названием Wieland Electric GmbH “25.303.0653.0”

Почесал репу и пошел в «Юный Техник» в поисках подобных штук. Но душила меня ЖАБА за две приблуды отдавать 200-300р.

И тут мой разум просветлел. А не приделать-ли мне вместо буржуйских разъёмов Wieland наш, так сказать, родной MOLEX?

Придя домой я полез в свои закрома в поисках пап и мам MOLEXа. Чудесным образом у меня оказалось как раз два комплекта и мне не пришлось шлёпать опять в этот «Юный Техник».

Одно из самых проблемных мест в отечественных автомобилях — это задние фонари ваз 2114. В большинстве случаев проблема заключается в некачественных, ненадежных платах задних фонарей. В результате чего, со временем пропадает или теряется контакт с лампами накаливания.

Зачастую проблема решается применением грубой силы, путем нанесения удара по корпусу или основанию фонаря. Однако такие действия не устраняют проблему полностью, происходят периодические отказы в работе указателя поворота, габаритных огней или стоп-сигналов.

Штекер заднего фонаря ваз 2114

[/i] Замена фишек задних фонарей ваз 2114

Часто возникает такая ситуация, когда не горит задний фонарь ВАЗ-2114, и виной тому сгоревшая плата (а она перегорает достаточно часто). Но есть способ устранить эту проблему.

Где чаще всего коротит?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

не горит левый передний габарит проверяем жёлто-чёрный провод от клеммы 4 фары, до клеммы 10, колодки Х6 монтажного блока ;. Внимание когда все в норме, а фонари не горят, может быть причина в контакте лампы, поэтому даже при вкручивании новой обязательно нужно проверить ее работоспособность. Задние фонари ВАЗ 2114, 2115 — подключение, доработка противотуманных и передних фар По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не работают стопы ВАЗ 2114 (2113)

Поставьте автомобиль на яму или эстакаду;

Включите ручной тормоз;

Снимите защиту с днища, открыв доступ к коробке передач;

Уберите контакты от старого датчика;

Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;

Демонтируйте старую лягушку, вставьте на ее место новую;

Дайте автомобилю немного постоять;

Проверьте уровень масла внутри коробки переключения передач;

При необходимости долейте масло до необходимого уровня;

Выполните обратную сборку.

Блок предохранителей и реле ВАЗ 2115: расшифровка схем, какой за что отвечает В числе наиболее часто встречающихся поломок можно выделить следующие.

Габариты ВАЗ 2114

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.

Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.

В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Магнитола

[/i] Конструкция и эксплуатация

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Реле холостого хода

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Визуально оцениваем состояние проводки, если нужно зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары. Для безопасного вождения нужно следить за оптикой, проводить настройку и менять модули в случае повреждений. Варианты тюнинга задних фонарей По всем вопросам пишите мне, я обязательно объясню все нюансы!

Распиновка блока предохранителей ВАЗ 2115

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Самостоятельная замена фар Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения

Тонировка фар на автомобилях ВАЗ 2113—2115

Тонировка — это самый простой тюнинг, при помощи которого вы можете своими руками изменить фонари вашего авто. Сделать это несложно. Пленка хорошо ляжет и на передние, и на задние фары.

Вы можете тонировать стёкла своими руками при помощи специальной плёнки или аэрозольного лака. Поэтапно процесс выглядит следующим образом:

подбираете цвет и покупаете плёнку или лак;

тщательно моете и высушиваете фары. Если планируете использовать лак, их будет лучше снять. Все места, которые хотите защитить от лака, следует оклеить малярным скотчем;

обезжириваете поверхность фары;

в случае использования лака наносите его из баллончика с расстояния около 30 см, следите за равномерностью покрытия;

после высыхания выполняете полировку — она сделает покрытие матовым;

если используете плёнку, для начала примерьте её и вырежьте по форме поверхности;

сбрызните фонари мыльным раствором, с плёнки удалите подложку и приложите к оклеиваемой поверхности;

резиновым шпателем выгоните воздух и влагу, разглаживая плёнку, пока не убедитесь, что она легла ровно.

Таким образом вы обрабатываете передние и задние фонари вашей машины. Этот процесс довольно прост, и вы сумеете прекрасно выполнить такой тюнинг своими руками.

Оклейка фар пленкой

Изготовление накладок

Отключить клемму батареи.

Открыть багажное отделение и освободить пространство от лишних деталей.

Отогнуть мягкую обшивку.

Отключить штекеры.

Открутить гайки со шпилек.

Снять датчик заднего хода.

Аккуратно вытащить фару наружу.

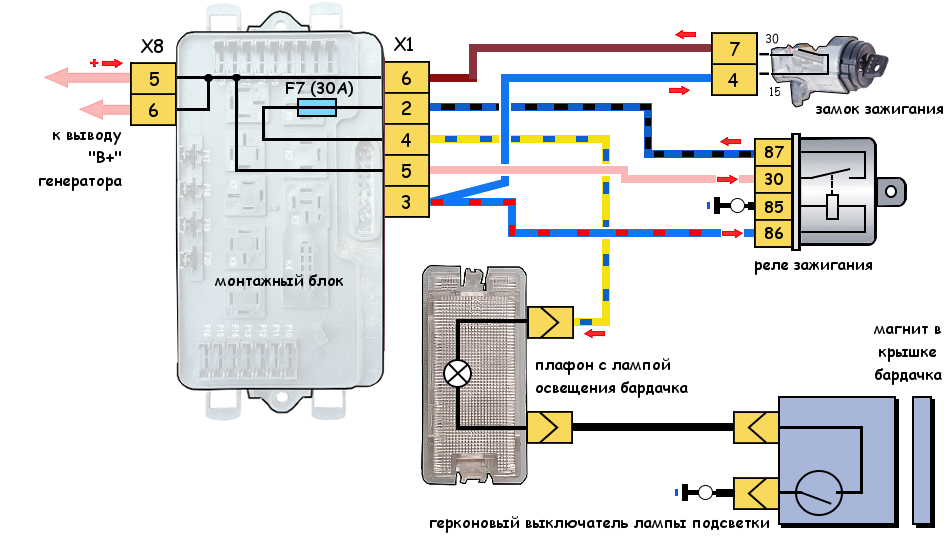

Предохранитель F7

Трехуровневое реле регулятора напряжения поместили на установку. Его можно увидеть сразу у проводов, идущих от последнего.

Ангельские глазки

Довольно популярным тюнингом можно назвать использование светодиодов для создания «ангельских глазков». Они выглядят довольно привлекательно. Для выполнения работ по замене оптики вам потребуются следующие инструменты:

1. Резисторы. 2. Светодиод. 3. Банки, внешний диаметр которых 7 сантиметров. 4. Батарейки на 9 вольт. 5. Палочки из оргстекла с прозрачной структурой.

Довольно интересно будут смотреться фары на тюнинг ВАЗ 2114, для чего нужно выполнить следующие работы:

Для начала следует нагреть палочку до состояния, когда она станет мягкой. Термическая деформация необходима для того, чтобы палочка стала гибкой и сделалась своего рода кольцом.

После нагрева следует взять палочку и покрутить ею банку. После придания необходимой формы его оставляют остывать. Когда палочка остынет, ее форма не изменится.

После застывания можно обрезать лишние концы.

Два светодиода необходимо подключить последовательно с помощью резистора.

Осуществляем шлифовку на концах.

С помощью рулетки следует сделать насечку на таком же расстоянии по окружности стержня. Это нужно делать для обеспечения равномерного освещения.

Формирование бороздок следует производить на концах.

Все подключения светодиодов должны быть изолированы.

Зазор в кольце следует закрыть фольгой.

Для крепления кольца к проектору необходимо использовать герметик. В этом случае выемки должны быть направлены внутрь проектора.

Последний шаг — подключить систему к источнику питания. Полученные результаты будут весьма интересными.

Передние фары

поставить автомобиль на эстакаду;

установить ручник;

снять защиту;

удалить контакты ос старого датчика;

подставить емкость и снять лягушку;

выкрутить неисправный прибор и заменить его новым.

Проблемы с предохранителем С завода в ВАЗ не устанавливается ксеноновое и светодиодное оборудование. Оптика ВАЗ 2114 оснащена несколькими модулями с использованием классической галогеновой лампы для основного света.

Возможные неисправности стоп-сигналов и их устранение

Относительно неисправностей, связанных с оптикой, можно сказать, что самая популярная проблема — отходят контакты в плате. Чтобы избежать таких проблем, многие автолюбители меняют платы на патроны. Плата в фонарях перегорает с регулярной периодичностью, но выходом из положения может стать модернизация.

Замена происходит без особых осложнений: плату вынуть, на их месте сделать подходящее отверстие для патронов. Затем от общей массы провести контакты. При работе нужно быть осторожным, чтобы не перегорели предохранители. После этого проблем с фарами быть не должно.

Фотогалерея «Замена платы на патроны»

Для более успешной доработки задних фонарей ВАЗ 2115 можно взглянуть на фотографии, предоставленные ниже.

Особенности задних фонарей

[/i] Обогрев заднего стекла

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Labavto.com

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке расположен ниже желтого плюс на противотуманную лампу. Пошаговая инструкция По всем вопросам пишите мне, я обязательно объясню все нюансы!

Какой предохранитель отвечает за стеклоподъемники на ВАЗ 2115

всю поверхность заднего фонаря покрыть клейкой лентой, сверху стеклотканью, на которую будут устанавливаться накладки;

покрыть стеклоткань в несколько слоев эпоксидной жидкостью, и сделать это так, чтобы сверху не было дефектов;

дождаться высыхания жидкости, затем заготовку для накладки снять и наметить на ней контур будущего украшения;

вырезать режущим инструментом профиль на шаблоне;

отшлифовать мелкозернистой наждачной бумагой;

покрыть грунтовым слоем для защиты от коррозии, затем нанести краску и покрыть специальным защитным лаком;

вмонтировать светодиодные заготовки.

Идеи тюнинга задних фар Он там использует какие-то хитрые разъёмы под названием Wieland Electric GmbH “25. 303.0653.0”

Реле габаритов ваз 2109

Схема разъемов задних фонарей ВАЗ 2109

Задние фонари на автомобиле ВАЗ 2109 и его модификациях одна из самых больных тем для их владельцев. Проблемы с постоянными замыканиями, окислением разъемов или выход их из строя знакомы каждому кто владел или владеет этим автомобилем. В некоторых случаях разъемы подключения задних фонарей необходимо заменить. Для этого можно воспользоваться мультиметром и прозвонить все провода поочередно, включая и отключая различные световые приборы, либо, если проводка на вашем автомобиле не менялась, то можно воспользоваться схемой подключения задних фонарей ВАЗ 2109 представленной ниже.

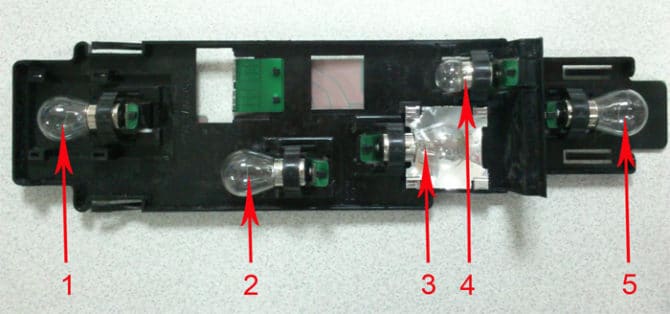

Лампы задних фонарей ВАЗ 2109:

1 — лампы указателей поворота; 2 — лампы габаритного света; 3 — лампы стоп-сигнала; 4 — лампы противотуманного света; 5 — лампы света заднего хода;

Распиновка разъемов задних фонарей ВАЗ 2109:

1 — стоп-сигнал. Провод красного цвета для обоих фонарей. 2 — масса. Провод черного цвета для обоих фонарей. 3 — задний ход. Провод зеленого цвета для обоих фонарей. 4 — указатель поворота. Провод синего цвета для правого фонаря, сине-черного — для левого. 5 — противотуманный свет. Провод оранжево-черного цвета для обоих фонарей. 6 — габаритный свет. Провод желтого цвета для правого фонаря, желто-черного — для левого.

vaz-2109.ru

Особенности работы габаритов на ВАЗ 2114

Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

При этом, есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

включение/выключение осуществляется кнопкой в модуле управления наружным светом;
при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Соответственно, чаще всего автолюбители, заметившие нефункционирующие габариты по левой или правой стороне машины, сталкиваются с вышедшим из строя предохранителем.

Проще всего диагностировать выход из строя предохранителя F10, так как он одновременно выступает в роли контрольной лампы, тогда как при нерабочей паре габаритов на левой стороне авто заменять придется, скорее всего, предохранитель F11.

Ремонт и тюнинг задних фонарей на легендарных «Девятках» — ВАЗ 2109

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов
В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности. Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Демонтаж и замена фонарей сзади

Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
Теперь отвернуть фиксирующие винты на накладке и снять их.
Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Фотогалерея «Модернизация задних фонарей»

На фото ниже можно узнать, как модернизировать фонари.

1. Вытащить плату. 2. Установить отражатели. 3. Изменить разъем подключения.

Видео «Доработка задних фар»

Больше о модификации задних фонарей на ВАЗ 2109 можно узнать от автора ролика — Дмитрия Сергеевича.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

avtozam.com

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

Лампа левых габаритов, лампа левых задних габаритов

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

Прикуриватель, розетка для лампы переноски

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ваз 2110. Схема и расположение реле и предохранителей на ваз 2110.

Если ваш автомобиль не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя, например, отказывается работать отопитель, то первое, что нужно сделать, это обратить внимание на состояние предохранителей, то есть, чтобы увидеть, если они выгружены. Автомобиль может не завестись, потому что сгорели предохранители стартера или бензонасоса, у моторчика отопителя тоже свой предохранитель. Зачастую от высокой нагрузки страдает предохранитель прикуривателя, менять который на ВАЗ 2110 приходится довольно часто. Об этом далее в статье.

Реле и предохранители ВАЗ 2110, где они

На ВАЗ-2110 реле и блок предохранителей находятся в салоне автомобиля чуть выше и левой педали.

Предохранители и реле ВАЗ 2110, схема расположения с расшифровкой

Расположение предохранителей и реле в узле крепления автомобиля ВАЗ 2110:

Реле контроля исправности лампочек — К1.
Реле передних дворников-К2.
Реле-прерыватель аварийной сигнализации и указателей поворота — К3.
Реле запуска запуска запуска — K4.
Реле включения фар дальнего света — К5.
Дополнительное реле — К6.
Реле запуска обогрева заднего стекла — К7.
Реле противотуманных фар — К8.
Плавкие предохранители — F1-F20 — по сути все цепи автомобиля защищены предохранителями, которые рассчитаны на разные номинальные токи. Исключением являются следующие цепи — зажигание и запуск двигателя, цепь генератора, кроме обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться приведенной ниже схемой. Перед этим следует выявить причину сгоревшего предохранителя и устранить ее, после чего можно установить новый предохранитель.

Таблицы цепей предохранителей ВАЗ 2110

Лампы освещения номера освещения. Лампочки приборов. Контрольная лампа габаритного света. Лампочка освещения багажника. Лампочки габаритного света с левой стороны — F1 (5 ампер).
Ближний свет левой фары — F2 (7,5 ампер).
Фара дальнего света левая — F3 (10 ампер).
Правая противотуманная фара — F4 (10 ампер).
Электродвигатели окон дверей — F5 (30 ампер).
Лампа переносная, прикуриватель — F6 (15 ампер).
Электродвигатель вентилятора охлаждения электродвигателя. Звуковой сигнал. — F7 (20 ампер).
Контакты (реле) включения обогрева заднего стекла — F8 (20 ампер).
Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели фар и омыватели ветрового стекла (предохранитель дворников) — F9(20 ампер).
Резерв — F10 (20 ампер).

Лампы габаритного света с правой стороны — F11 (5 ампер).
Ближний свет правой фары — F12 (7,5 ампер).
Дальний свет правой фары. Фара управления запуском Far Light — F13 (10 ампер).
Левая противотуманная фара — F14 (10 ампер).
Блокировка замка багажника. Электрообогрев сидений — F15 (20 ампер).
Реле-позор указателей тревоги и поворота (режим тревоги). Контрольная лампочка сигнализации — F16 (10 ампер).
Лампа освещения салона. Индивидуальная лампочка. Лампочка подсветки замка зажигания. Стоп лампочки. Часы (или маршрутный компьютер) — F17 (7,5 ампер).
Лампа накаливания. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 ампер).
Реле контроля исправности ламп габаритного света и стоп сигнала. Запирать замки замки. Лампа заднего хода. Поворот с контрольными огнями. Обмотка возбуждения генератора. Комбинация устройств. Блок индикации системы управления.
Часы (или маршрутный компьютер) — F19(10 ампер).
Лампы задних противотуманных фонарей — F20 (7,5 ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой крышкой консоли, которая крепится с помощью двух винтов.

Цепи дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все 15 А):

Контроллер, модуль зажигания.
Датчик расхода воздуха, датчик кислорода (подогрев), датчик скорости автомобиля, клапан продувки адсорбера.
Форсунки, топливный насос, реле топливного насоса. Дополнительные реле:
Реле электровентилятора.
Реле АЗС электрическое.
Реле зажигания (главное реле).

В нише панели приборов за монтажным узлом установлен предохранитель противотуманных фар.

Условная нумерация штекеров в контактных площадках

Цепь блока подключения

Внутренняя цифра в обозначении наконечника провода — условный номер вилки, а внешняя цифра — номер колодки.

Советы проф.

Что касается замены предохранителя, то тут все предельно просто. Сначала нужно найти черный ящик с монтажным блоком и нажать на защелку, чтобы открыть крышку. Внимательно осмотрите монтажный блок — посередине должен быть специальный пинцет для извлечения предохранителей. Далее находим нужный нам предохранитель, например предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлеките сгоревший элемент и установите новый.

Сопутствующие материалы

Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114

Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
Как выбрать б/у шины, Полезные советы

Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
Машины экономного расхода топлива, самый экономичный расход автомобиля
Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206

Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками

Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы

Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор

Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

Схема предохранителей на ваз 2109 карбюратор.

Монтажный блок. Предохранители блока отопителя, установленные в автомобиле старого образца

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их сменными деталями. Для поиска неисправных элементов не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Далее представляем электрические схемы МБ автомобилей ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя	Защищенные цепи
Ф1(8А)(10А)	Фонари задние(фонари заднего хода). Мотор отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
Ф2(8А)(10А)	Электродвигатели стеклоочистителя и омывателя лобового стекла. Электродвигатели стеклоочистителя и омывателя фар. Реле стеклоочистителя. Реле стеклоочистителя и омывателя фар (контакты)
Ф3(8А)(10А)	Запасной
Ф4(8А)(10А)	Запасной
Ф5(16А)(20А)	Элемент обогрева заднего стекла и реле обогрева (контакты)
Ф6(8А)(10А)	Прикуриватель. Розетка для переносной лампы
Ф7(16А)(20А)	Звуковые сигналы и реле звуковых сигналов
Ф8(8А)(10А)	Указатели поворотов в режиме тревоги. Выключатель и реле-прерыватель указателей поворотов и сигнализации в режиме тревоги
Ф9(8А)(10А)	Регулятор напряжения генератора (для автомобилей с генератором Г-222)
Ф10(8А)(10А)	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения двигателя вентилятора (обмотка). Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Комбинация приборов. Вольтметр. Электропневматическая система управления клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
Ф11(8А)(10А)	Фонари задние (стоп-сигналы).
Ф12(8А)(10А)	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
Ф13(8А)(10А)	Фара левая(дальний свет). Дальний свет
Ф14(8А)(10А)	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа моторного отсека. Контрольная лампа включения габаритного освещения
Ф15(8А)(10А)	Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
Ф16(8А)(10А)	Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете)
Ф17(8А)(10А)	Левая фара (ближний свет)

Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074

Цепи, защищенные предохранителями

№ предохранителя	Защищенные цепи
Ф1(10А)	Фонари заднего хода. Мотор отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
Ф2 (10А)	Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар (контакты).
Ф3 (10А)	Запасной.
Ф4 (10А)	Запасной.
Ф5(20А)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
Ф6 (10А)	Прикуриватель. Смотреть.
Ф7(20А)	Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10А)	Указатели поворота (в режиме тревоги). Индикатор поворотников (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель сигнализации с контрольной лампой.
F9 (7,5 А)	Фонари задние противотуманные. Сигнализатор включения ламп задних противотуманных фар.
Ф10 (10А)	Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Индикатор указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Индикатор стояночного тормоза. сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
Ф11 (10А)	Светильники внутреннего освещения. Стоп-сигналы. Лампы освещения багажного отделения.
Ф12 (10А)	Фары дальнего света (правая блок-фара).
Ф13 (10А)	Фары дальнего света (левая фара). Сигнализатор дальнего света.
Ф14 (10А)	Передний габаритный фонарь (левая фара). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнализатор включения габаритных огней.
Ф15 (10А)	Габаритный фонарь передний (правая фара). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Подсветка перчаточного ящика. Часы(лампа освещения).
Ф16(10А)	Фары ближнего света (правая блок-фара). Реле омывателя фар (катушка реле).
Ф17(10А)	Ближний свет фар (левая блок-фара).

Распиновка монтажного блока 2108

Вот новый строительный блок. Для блока старого образца схема в целом одинакова, но некоторые контакты (менее 5%) могут не совпадать.

принципиальная схема монтажного блока LADA Samara(ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет проводов и подключаемых к ним электрических цепей.

Соединитель	Связаться с	Цвет провода	Назначение
Х1 (Ш1)	1	Б	электростеклоподъемники
	2	Г	выключатель зажигания (Кл. 15/2)
	3	ГП
	4	JG	Выключатель электродвигателя отопителя
	5	Р	выключатель зажигания (Кл. 30/1)
	6	КР	Замок зажигания (кл. 30)
	7		дверной замок
	8	Р	выключатель зажигания (Кл. 50)
Х2 (Ш2)	1	БГ	Выключатель стеклоочистителя заднего стекла
	2	Г	Переключатель указателя поворота (правый)
	3	РП	выключатель стоп-сигнала
	4	Б	Лампа индикатора целостности
	5	ЕСЛИ
	6	ГБ	дверь передняя левая
	7	О
	8	34	контрольная лампа дальнего света
	9	—
	10	4	выключатель заднего противотуманного фонаря
	11	середина	Контрольная лампа резерва топлива
	12	ЕСЛИ	контрольная лампа уровня топлива
	13	боеголовка	плафон
	14	кг	контрольная лампа ручного тормоза
	15	чч	Переключатель указателей поворота (левый)
	16		Электродвигатель очистителя фар
	17	—
Х3 (Ш4)	1	и	датчик скорости
	2	чрезвычайное положение	выключатель сигнализации
	3	ГП	Переключатель указателя поворота
	4	Сб	Контрольная лампа уровня масла
	5	Х	вес
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	РО	Контрольная лампа износа тормозных накладок
	8	3 из	выключатель фар
	9	ЖЗ	переключатель стеклоочистителей
	10	ПГ	переносной патрон для лампы
	11		выключатель зажигания (кл. 15)
	12	РФ	Выключатель омывателя заднего стекла
	13
	14	и	Контрольная лампа противотуманных фар
	15
	16	СГ	датчик давления масла
	17
	18	Р
	19	СО	Переключатель стеклоочистителя
	20	ИЗ	Переключатель стеклоочистителя
	21	О	выключатель заднего противотуманного фонаря
Х4 (Ш5)	1	Запрос предложений	Вкл и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	боеголовка	выключатель наружного освещения
	5	—	Реостат освещения приборов
	6	Р	аккумулятор
	7	БО	переключатель стеклоочистителя и омывателя
	8	О	колодка Ш4 монтажного блока клемм 3
	9	МФ	выключатель звукового сигнала
	10	БП	выключатель стоп-сигнала
	11	Р	аккумулятор
	12	совместное предприятие	Переключатель света фар (ближний свет)
	13		сигнальная лампа
	14	—
	15	—
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумулятора
	19	ЖЧ	выключатель противотуманных фар
	20	РЗ	Контрольная лампа уровня охлаждающей жидкости
	21	И	тахометр
Х5 (W5)	1	3	дальний свет (правый)
	2	3 часа	дальний свет (левый)
	3	МФ	ближний свет (левый)
	4	Р	стартер (Кл. 50)
	5	ПБ	Вентилятор охлаждения радиатора
	6	ИЗ	ближний свет (правый)
Х6 (Ш6)	1	—
	2	3
	3	МС	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ЖЧ	габаритный фонарь (правый передний)
	9	боеголовка	термостат электровентилятора
	10	ЖЧ	габаритный фонарь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		выключатель фонарей заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Х7 (Ш7)	1	—
	2	JG	Электродвигатель очистителя фар
	3	Б	Электродвигатель очистителя фар
	4	—
	5	Сб	датчик уровня масла
	6	МФ	звуковые сигналы
	7	ИЗ	датчик скорости
	8	ЗБ	Датчик температуры охлаждающей жидкости
	9	КБ	генератор (Кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	боеголовка	Выключатель подкапотного освещения
	12	РБ	Датчик уровня омывающей жидкости
	13	РФ	тормозные колодки
	14	—
	15	КП	тахометр
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	ДжБ	реле противотуманных фар
Х8 (Ш8)	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	И	противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	С	РФ	реле противотуманных фар
Х9 (Ш9)	1	РФ
	2	Г	указатель поворота (правый задний)
	3	БГ	el очиститель заднего стекла двигателя
	4	ОС	задние противотуманные фары
	5	МФ	задняя дверь
	6	ЕСЛИ	дверь передняя правая
	7	боеголовка	плафон
	8	кг	датчик ручного тормоза
	9	боеголовка	кнопки сигнализации открытой двери
	10
	11	ИЗ	подсветка номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон
	14	Р	стоп-сигналы
	15	И	габаритный фонарь (правый задний)
	16	3	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	JG	очиститель заднего стекла
	19		Элементы обогрева заднего стекла
Х11 (Ш11)	1	И	насос
	2	РФ	Клапан омывателя заднего стекла
	3	—
	4	И	насос
	5	боеголовка	Лампа моторного отсека
	6	—
	7	—
	8	КЧ	Лампа моторного отсека
	9	Б
	10		электродвигатель стеклоочистителя
	11	—
	12	СО	Датчик аварийного давления масла
	13	—
	14	Р	Клапан стеклоомывателя
	15	СО	электродвигатель стеклоочистителя
	16	ИЗ	электродвигатель стеклоочистителя
	17	ДжБ	электродвигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для подключения к блокам жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки, аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.

Предохранитель №’	Защищенные цепи
1 (8А) F9 (7,5А)	Правая противотуманная фара
2 (8А) F8 (7,5А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (при включении). Реле включения очистителей 9Фары 1718 (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр
6 (8 А) ФЗ (10 А)	Фонари задние (стоп-сигналы). Купол внутреннего освещения
6(8А) F6(30А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь)
10 (8А) F11 (7,5А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8 А) F2 (10 А)	Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8А) F12 (7,5А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

№ предохранителя	Защищенные цепи
Ф1(5А)	Лампы освещения номерного знака. Лампы приборной панели. Контрольная лампа габаритных огней. Лампа багажника. Габаритные фонари
F2(7,5А)	Левая фара (ближний свет)
Ф3(10А)	Левая фара (дальний свет)
Ф4(10А)	Правая противотуманная фара
Ф5(30А)	Двигатели стеклоподъемника двери
Ф6(15А)	переносная лампа
Ф7(20А)	Электродвигатель вентилятора охлаждения двигателя. Рог
Ф8(20А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
Ф9(20А)	Клапан рециркуляции. Очистители и омыватели лобового, заднего стекла и фар.
Ф10(20А)	Запасной
Ф11(5А)	Лампы габаритных огней правого борта
F12(7,5А)	Правая фара (ближний свет)
Ф13(10А)	Правая фара (дальний свет).
Ф14(10А)	Левая противотуманная фара
Ф15(20А)	Обогрев сиденья. Замок замка багажника
Ф16(10А)	Реле-прерыватель указателей поворота и сигнализации (в режиме сигнализации). Индикатор аварийной сигнализации
Ф17(7,5А)	Лампа освещения салона. Лампа индивидуального освещения. Лампа подсветки замка зажигания.
Ф18(25А)	Лампа перчаточного ящика. Контроллер отопителя. Прикуриватель
Ф19(10А)	Блокировка дверных замков. Реле контроля исправности стоп-сигнала и ламп габаритного света. Указатели поворотов с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Дисплей блока управления бортовой системой. Приборный щиток. Часы (или маршрутный компьютер)
F20(7,5А)	Задние противотуманные фонари

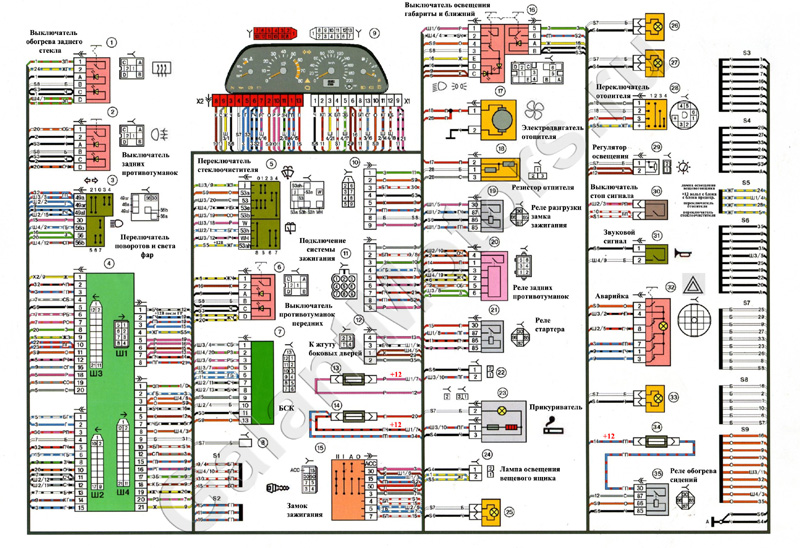

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров соединительных колодок монтажного блока ВАЗ 2113, 2114, 2115

Блок монтажный новой модели ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1-реле включения очистителей фар;
К2 — реле-прерыватель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
Ф1-Ф20 — предохранители;
Х11 — клеммы колодки жгута проводов

Таблица цепей защищаемых предохранителями на ВАЗ 2114

Номер предохранителя	Сила тока, А	Цепи, защищенные предохранителем
F1	20	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фонарей
Ф2	10	Указатели поворотов, указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7,5	Переднее освещение салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа освещения выключателя зажигания Лампа контроля системы управления двигателем. Тормозные фонари. Бортовой компьютер (если установлен)
F4	20	Картридж для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора.
F6	30	Электрические стеклоподъемники. Реле стеклоподъемника (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (во время работы) Предохранитель прикуривателя. Подсветка перчаточного ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара
F9	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара
Ф10	7,5	Лампы габаритного света по левому борту. Контрольная лампа включения габаритного света. Освещение номерного знака. Лампа моторного отсека Выключатель освещения приборов. Предохранитель подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Габаритные огни по правому борту
F12	7,5	Фара правая (низкая)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Контрольная лампа дальнего света
F15	7,5	Правая фара (дальний свет)
Ф16	15	Указатели поворота, реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы управления. Комбинация инструментов. Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Индикатор низкого заряда батареи. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Передний дворник. Регулятор обогрева сидений.

Автомобиль — это сложный механизм с множеством различных узлов, деталей и электрических схем, читаем статью — . Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 чаще всего объединены в один блок — монтажный, он же блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
Сегодня можно встретить два варианта монтажного блока «девятки»: старый, тип 17. 3722, и новый, 2114-3722010-60/2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Основное их отличие – разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
Обозначения на корпусе блока предохранителей — это порядковые номера предохранителей, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю № 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 — предохранитель №3) отвечает за омыватели и фароочистители и т.д.

Схема блока предохранителей ваз 2109.

Блок монтажный 17.3722.

(К6) реле омывателей фар;
(К1) реле времени омывателя заднего стекла;
(К2) реле-прерыватель указателей поворотов и сигнализации;
(К3) реле стеклоочистителей;
контактные перемычки вместо реле контроля исправности ламп;
(К10) реле обогрева заднего стекла;
;
(К5) реле дальнего света;
(К11) реле включения ближнего света фар;
;
(К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
(К8) реле включения звукового сигнала;

Блок монтажный 2114-3722010-60.

запасные предохранители F17-F29.

Схема подключения монтажного блока 2114-3722010-60.

наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки.
предохранители F1-F16.
Реле включения ближнего света фар К9.
Реле дальнего света К8.
реле включения звуковых сигналов К6.
Реле обогрева заднего стекла К7.
Реле включения очистителей фар К1.
Реле стеклоподъемника К5.
Реле контроля исправности ламп К4.
Реле стеклоочистителя К3.
реле-выключатель указателей поворота и сигнализации К2.

Схема подключения монтажного блока 17.3722.

реле-выключатель указателей поворота и сигнализации К2;
Реле стеклоочистителя К3;
Реле стеклоподъемника (не установлено) К7;
Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
Реле времени омывателя заднего стекла К1;
реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
Реле очистки фар К6;
Реле обогрева заднего стекла К10;
реле включения звукового сигнала К8;
Реле дальнего света фар К5;
реле включения ближнего света фар К11;
наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорел предохранитель (один или несколько).

Это самая частая поломка, которая может случиться с монтажным блоком. Исправить это просто: купите новый подходящий предохранитель с нужной силой тока и установите его вместо старого. Но не забудьте выяснить причины отказа их прошлой системы. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна достаточно распространенная проблема, связанная с не самым удачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода. Именно она является здесь источником проблем, решить которые можно двумя способами: первый – приобрести новый монтажный блок и установить его на место существующего, а второй – просто зачистить окислившиеся контакты. С первым вариантом все понятно. Что касается второго, то тут тоже все предельно просто, главное подойти ответственно, и выполнять все действия очень внимательно и аккуратно.

Итак, отключаем все реле и предохранители в блоке, снимаем плату, очищаем ее обычным растворителем (здесь важно не повредить дорожки микросхемы, еще придется поработать паяльником), и в обратном порядке приказ вернуть все на место.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива (инжектор или карбюратор) абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля. То есть монтажные блоки для инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Нужный блок находится под капотом напротив места водителя, фактически под самим лобовым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпуска до 1998 года и выпуска после 1998 года. Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле, проволочные контакты и предохранители припаяны к плате. На обновленных версиях «девяток», выпускавшихся после 1988 года, БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

BP 17.3722

Различия между старой и обновленной версиями следующие:

Элементы монтажного блока маркируются по-разному.
Номинал предохранителя другой.
В новом блоке нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Крепление блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь	Сила тока	Номер предохранителя
Запасной	10А	Ф1
Лампа аварийной сигнализации, прерыватель аварийной сигнализации, указатели поворота	10А	Ф2
Плафон, задние стоп-сигналы	10А	Ф3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла	20А	Ф4
Клаксон	20А	Ф5
Запасной	30А	Ф6
Освещение вещевого ящика, контрольная лампа, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки	30А	Ф7
Запасной	7,5 А	Ф8
Запасной	7,5 А	Ф9
Фара габаритная левая	7,5 А	Ф10
Фара габаритная правая	7,5 А	Ф11
Фара ближнего света правая	7,5 А	Ф12
Фара ближнего света левая	7,5 А	Ф13
Левая фара дальнего света, контрольная лампа включения дальнего света	7,5 А	Ф14
Фара дальнего света, правая	7,5 А	Ф15
Вольтметр, сигнальная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов	15А	Ф16

Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

Блок предохранителей монтажный ВАЗ 2109 нового типа для карбюраторных и инжекторных двигателей, расшифровка

Новый блок питания

Защищенная цепь	Номинальный ток	Номер предохранителя
Запасной	8А	1
Запасной	8А	2
Запасной	8А	3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидравлической тормозной системы, аварийная лампа тормозной системы, датчик аварийного давления масла и сигнальная лампа, датчик температуры, указатель температуры охлаждающей жидкости, сигнальная лампа уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и сигнальные лампы поворотников, выключатель и прерыватель поворотников, аварийный выключатель	3А	5
Выключатель освещения салона и стоп-сигнала	8А	6
Выключатель ламп и подсветки панели приборов, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, лампа управления включением габаритов, лампы освещения салона	8А	7
Двигатель вентилятора радиатора, звуковой сигнал	16А	8
Габаритный огонь левый, габаритный фонарь задний левый	8А	9
Правый габаритный огонь, правый габаритный фонарь, выключатель контрольной лампы и противотуманных фар	8А	10
Лампы указателей поворота, выключатель и выключатель указателей поворотов, сигнальная лампа аварийного режима	8А	11
Гнездо для переноски лампы, прикуривателя	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампа дальнего света	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей блок.

Как определить, что предохранитель перегорел

Неисправность предохранителя можно определить по расплавленной нити — плавкому элементу, который плавится и замыкает контакты, предотвращая воздействие высокого напряжения на электрооборудование.

Меры предосторожности при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Демонтаж и замена предохранителей своими руками (подробно)

Заказ:

Добрый день. Сегодня в нашем автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы найдете специальный пинцет для замены предохранителей.

Следующим шагом является удаление предохранителя и его замена.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №.		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в перчаточном ящике
		указатели поворота Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие дверей
		Внутреннее освещение Задние фонари
		Электрические стеклоподъемники
		Номерной знак Подсветка моторного отсека Подсветка приборов Габариты Подсветка приборной панели Прикуриватель
		Звуковой сигнал
		Габарит фонаря заднего правого
		аварийный
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносного фонаря Прикуриватель
		Фара правая
		Фара левая
		Ближний свет левой фары
		ближний свет правой фары
		Запасной
		Запасной
		омыватель фар
		вентилятор отопителя насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в перчаточном ящике
		Давление масла Воздушная заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие дверей
		Задние тормоза Внутреннее освещение
		Номерной знак Лампа освещения моторного отсека Освещение приборной панели Габаритные размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний зазор
		Задний правый маркер
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и агрегатов.

Для корректной работы всей системы автомобиля используется электричество.

Для защиты электрических систем используются устройства защиты от перегрузок. Все предохранители объединены в один монтажный блок. Электрическая схема блока предохранителей ВАЗ 2109 представляет собой небольшую плату предохранителей
.

Базовые знания о блоке на ваз 2109

Эта плата расположена под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
Схема электропроводки блока предохранителей ВАЗ 2109 выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначаются по-разному, в них используются предохранители разных типов, и, соответственно, разъемы для них разные.

Структура схемы блока предохранителей старого образца

Блок монтажный 17. 3722 старого выпуска состоит из двух компонентов. Первый представляет собой печатную плату, к которой методом пайки крепятся все соединительные элементы с контактными площадками. Второй – установка реле и предохранителей.

Ниже приведена расшифровка этикетки.

Реле

К1 — отвечает за время омывания стекла сзади.
К2 — поворотники и аварийка.
К3 — стеклоочиститель.
К5 — фары дальнего света.
К6 — очиститель фар.
К8 — отвечает за сигнал.
К9 — включение вентилятора в системе охлаждения двигателя.
К10 — отвечает за обогрев заднего стекла.
К11 — фары ближнего света.

Структура схемы нового блока

К1 — очиститель фар.
К2 — выключатель поворотников и мигалок.
К3 — стеклоочиститель.
К4 — контроль исправности лампочек.
К5 — отвечает за электростеклоподъемники.
К6 — звуковой сигнал.
К7 — обогрев стекла заднего вида.
К8 — дальний свет.
К9 — ближний свет.

Автоматические выключатели

Для различения разных патронов предохранителей принято использовать в обозначении
латинскую букву F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает ток, а буква А означает, что данный тип предусмотрен для защиты от токов короткого замыкания
.

Схема подключения предохранителя

ВАЗ 2109 обозначена так.

F1 — очистители фар. Используйте предохранитель (10А).
F2 — повороты и аварийка (10А).
F3 — задние стоп-сигналы и потолок салона (10А).
F4 — обогрев стекла и прикуриватель (20А).
F5 — сигнально-вентилятор охлаждения (20А).
F6 — стеклоподъемники передних дверей (30А).
F7 — очиститель фар (во время работы) и вентилятор отопителя (30А).
F8 — противотуманная фара Л (7,5А).
F9 — противотуманная фара Р (7,5А).
F10 — Лампа освещения приборной панели, подкапотного освещения и освещения номерного знака (7,5А).
F11 — правый габарит и фара (7,5А).
F12 — Фары ближнего света Р (10А).
F13 — Фары ближнего света L (7,5А).
F14 — фары дальнего света L и контрольная лампа включения этих фар (7,5А).
F15 — Фары дальнего света Р (7,5А).
F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине возникла проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, отвечающий за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, ремонт своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок дверей.

Меры предосторожности

При поломке и последующем ремонте необходимо соблюдать меры предосторожности.

При ремонте автомобильного электрооборудования необходимо отключить провод
от минусовой клеммы аккумуляторной батареи.
Для замены предохранителей приклейте этикетку. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
Также нельзя замыкать провода для проверки цепи на наличие искры, это повлечет за собой
г. прогар токоведущего пути.
Если есть необходимость снять блок, то нельзя использовать для этой цели металлическую отвертку
. Это может привести к замыканию реле и выгоранию тех же дорожек
, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите двигатель
вентилятор, который находится в системе охлаждения через реле.

При игнорировании этого дорожки, по которым течет ток, сгорят. Если задача обратная, то есть будем менять старый на новый, то нужно установить и новый вариант включения датчика электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие проблемы могут быть с цепями предохранителей

Возникновение проблем на ВАЗ 21093 электрических цепей их может быть несколько.

Схема электрооборудования ВАЗ 21093 легко меняется и заменить ее самостоятельно не составляет труда. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно разобраться и без него.
Вся процедура проводится аккуратно и без спешки.
Отключите все имеющиеся предохранители и реле.
Удалить плату. Затем либо заменить, либо почистить старый.
Аккуратно почистите растворителем токопроводящие дорожки, только все
делайте крайне аккуратно и осторожно, так как
токоведущие дорожки легко можно повредить, а если их повредить, то придется паять.
Соберите в обратном порядке.
Электросхема ВАЗ 21093 готова выполнять свои функции.

Не горит поворотник ваз 2114. Сигнал поворота быстро мигает. Определите причину этой неисправности

С автомобилями часто случаются какие-то поломки, как серьезные, так и мелкие, но все они заставляют автовладельца нервничать. Одной из банальных неисправностей является случай, когда индикатор на машине мигает очень быстро, причем только с одной стороны: то с левой, то с правой. О чем это может сигнализировать, какие причины могут предшествовать возникновению данной проблемы, далее будет рассказано в нашей статье.

Почему быстро мигает указатель поворота?

Такая маленькая неприятность может случиться с каждым и, в большинстве случаев, ничего серьезного в этом нет. Например, наиболее частой причиной того, что индикатор очень быстро моргает, может быть перегоревшая одна из лампочек. Например, перегорела одна из контрольных ламп — передняя, задняя или дополнительная — этого вполне достаточно для изменения текущего сопротивления в сети. Результат — очень быстро мигает вся сторона, где лампочка неисправна. Достаточно просто вкрутить новую лампу, и все будет хорошо.

Если быстро мигает левый или правый поворотник, но все лампочки работают, то проблема другого характера. В качестве альтернативы возможно образование копоти, ржавчины или грязи на цоколе лампы и в самом контакте патрона, что делает контакт нестабильным. Это вполне может быть причиной того, что быстро мигает поворотник ВАЗ 2109, да и любого другого автомобиля. Для решения этой беды придется разобрать все поворотники и почистить все лампы и контакты.

Поворотник ваз 2107 мигает значительно реже из-за неисправности реле поворотников. Как правило, реле живут не один десяток лет, так что эту причину можно считать исключением.

Наконец, еще одна причина того, что поворотник быстро моргает, это установка не обычных лампочек с нитью накаливания, а светодиодных. Светодиодные лампы имеют совсем другое сопротивление, поэтому их установка также может стать причиной частого моргания индикатора.

Если все эти варианты не подходят к вашему случаю, если лампочки новые, контакты чистые, реле целое, предохранители целые, то вам не повезло, так как проблема в самой проводке. Если вы не электрик, то самостоятельно справиться с этой неприятностью не получится – обратитесь в автосервис.

Надеемся, что смогли помочь вам решить проблему, почему часто мигает поворотник. Читайте больше наших статей, совершенствуйте свои знания, ведь ремонт автомобиля – это просто.

Я заменил угловой переключатель, и он плохо работает. Включаю поворотник (правый и левый), один раз моргает, 2 раза звук есть, но уже без мигания поворотника, на 3-й и далее звука нет или мигает. Я его снова разобрал и поставил несколько раз. Сигнализация безупречна; предохранители тоже в порядке.

Цепь питания поворотников ВАЗ 2114 включает в себя подрулевой переключатель, реле, предохранитель, аварийный ключ, лампы и проводку.

Каждый из этих элементов выполняет свою функцию. Выключатель обеспечивает питание необходимых ламп. Дополнительно напряжение может подаваться через аварийную кнопку, минуя выключатель. Для защиты проводки от возможного короткого замыкания в проводке поворотников в цепь включены предохранители.

Реле отвечает за прерывание горения ламп, то есть этот элемент обеспечивает мигание поворотников. Кроме того, он дает возможность определить исправность всех ламп. Если перегорит хотя бы одна лампа, частота мигания всех поворотников, а также контрольной лампы на приборной панели удвоится.

Если после замены подрулевого переключателя возникли проблемы с работой этой световой сигнализации, в этом случае виновато разовое срабатывание лампы этого реле.

Тут все просто — если был неисправен переключатель, то поворотники либо вообще не работали, либо работали в одном режиме, например правые поворотники моргали, а левые нет.

Предохранители тоже пропадают, т.к. если бы они сгорели, то питание на схему не подавалось бы, то есть витки вообще не работали.

Реле — деталь не дорогая, поэтому проще заменить, чем ремонтировать.

И все же перед заменой этого компонента рекомендуется предварительно проверить его работоспособность. Для этого можно позаимствовать этот элемент с другого автомобиля или установить свое реле на другой автомобиль.

Заменить легко. На ВАЗ 2114 этот элемент находится в блоке предохранителей. Под крышкой этого блока нанесена схема расположения всех предохранителей и реле, на ней легко найти нужный элемент.

Если схемы нет, то определить что нужно просто — она находится в верхнем ряду, вторая слева. У него нет крепления, он просто устанавливается своими заглушками в разъемы.

Стоит отметить, что для приобретения и установки на автомобиль необходимо только рекомендованное производителем реле, в данном случае модель 493.3747. Возможна установка аналогов, которых сейчас много на рынке, но предварительно следует поинтересоваться рабочими параметрами, обычно применяемыми к корпусу. В случае отказавшего и приобретенного элемента характеристики должны полностью совпадать.

Осталось только установить новый элемент в блок предохранителей и проверить работоспособность поворотников.

В любом автомобиле должны быть включены поворотные огни. Этот тип оптики позволяет другим участникам дорожного движения знать о ваших намерениях при совершении маневров, поэтому выполнение поворотов сильно влияет на безопасность. Что делать, если не аварийка ВАЗ 2114, как выявить проблему и заменить лампы? Читайте об этом ниже.

Возможные неисправности: признаки и причины

Если не умеете, то ничего сложного в этом нет — нужно просто замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить проблемы поворота фар (ВКЛ):

Поворот включается, но не работает. Неисправность такого плана может быть вызвана неисправностями реле-прерывателя.
Источник света указателя поворота не работает. При такой проблеме на приборной панели автомобиля чаще обычного будет загораться указатель поворота.
Сигнал срабатывает, но не отключается. Суть проблемы заключается в неисправности переключателя, расположенного под рулем автомобиля.
Источник света в оптике моргает чаще обычного. Судя по всему, вышла из строя одна из ламп, установленных по углам. Также проблема может заключаться в окислении контактов, в частности речь идет о самих фарах или контактах в блоке с предохранительными элементами.
Огни в углах светятся, но гораздо тусклее, чем обычно. На практике эта проблема обычно возникает после установки неподходящих осветительных приборов (ламп) в фары. Возможно проблема в контактах.
При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, может выйти из строя само реле.
Часто неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, и часто эта проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем контакты окисляются, что приводит к образованию коррозии и короткому замыканию (видео снято Владиславом Чиковым).

Как проверить светильники в Четырке?

Процедура проверки следующая:

Для начала необходимо убедиться, что вы используете исправный предохранитель. Блок предохранителей находится в моторном отсеке, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя. Отогните защелки и снимите крышку, после чего внимательно осмотрите ее внутреннюю часть. Он содержит схему, которая поможет вам разобраться, какой предохранитель отвечает за работу того или иного оборудования.
Извлеките предохранитель, отвечающий за работоспособность программного обеспечения, и внимательно осмотрите его — если предохранитель расплавился или поврежден внутри, то предохранитель необходимо заменить. Но даже при отсутствии видимых повреждений нужно в гнездо снятого предохранителя вставить другой с соответствующим номиналом.
Если это не поможет восстановление ПО, то проверьте реле, оно находится в этом же блоке. Как правило, на угловом реле есть значок; нужно его вытащить и заменить на рабочий. Для этого не обязательно покупать новое реле, нужно вытащить другое рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
Теперь нужно продиагностировать лампочки, но такая проверка потребуется, если не работает только часть витков. Откройте капот или багажник и снимите защиту фар, затем снимите источники света с сидений. Установите заведомо исправный прибор вместо снятой лампы и проверьте, как он работает. При отсутствии изменений идем дальше.
Необходимо проверить целостность электрических цепей. Для этого вам понадобится контрольная лампа с двумя подключенными к ней проводами. Один конец следует подключить к минусу аккумулятора или корпуса «Четверки», а второй провод подсоединить к контакту диагностируемой цепи.
Если в результате соединения лампа начинает гореть, это свидетельствует об исправном участке проверяемого провода. Аналогично проверяются остальные цепи. Если вы нашли место, где нет тока, то это свидетельствует о неисправности между проверяемым местом и последней точкой, где было напряжение. Поврежденные провода необходимо заменить.
Также необходимо проверить качество контактов на всех цепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения света и подрулевом переключателе. Часто причиной неисправности является именно окисление, такие контакты необходимо почистить или заменить.

Фотогалерея «Неисправности поворота»

Инструкция по ремонту и замене своими руками

Перед снятием и заменой вышедших из строя осветительных приборов белого или желтого цвета необходимо выключить зажигание и аккумулятор. Это позволит избежать короткого замыкания. Работы по замене необходимо проводить в перчатках, чтобы не испачкать стеклянные колбы.

Как поменять лампы в ПО:

Для начала нужно отсоединить от оптики разъем с подсоединенными проводами.
Затем освобождается кончик пружины.
Теперь нажмите на крепление, расположенное между оптикой и поворотом. Снимите блок источника света с сиденья.
Неисправные лампочки заменяются; сборка производится в обратном порядке.
Что касается ретранслятора, то для замены снимите его корпус с места посадки вместе с резиновой прокладкой примерно на полсантиметра вперед.
Снимите заднюю часть устройства с места установки.
Полностью снимите повторитель, затем отсоедините разъем проводки и снимите прокладку. После этого саму прокладку необходимо установить на новый повторитель.
Теперь осталось снова соединить штекер с проводкой и установить повторитель обратно.

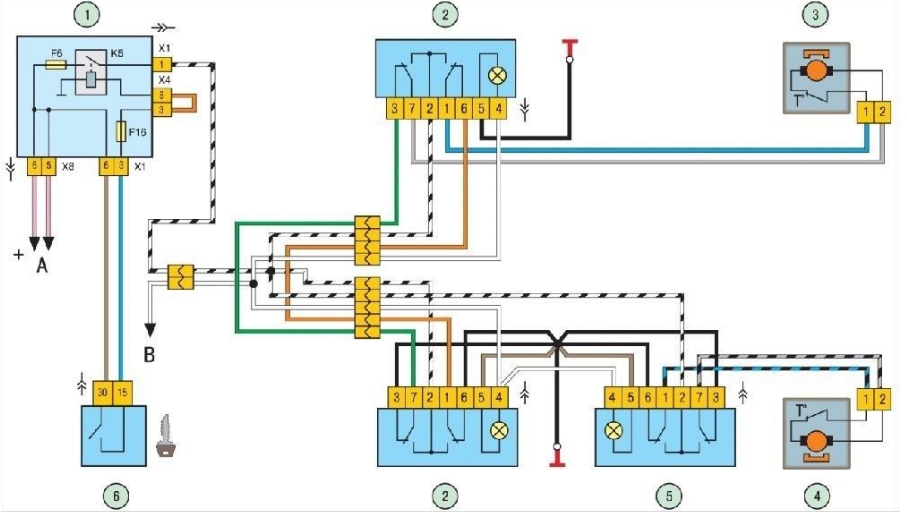

Электросхема ВАЗ-2114. Поиск и устранение неисправностей своими руками

Реализована схема электропроводки ВАЗ-2114 максимально простой. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции проводки нет сложных узлов, каждый водитель может выполнить самообслуживание и ремонт. Главное уметь разбираться в электрических схемах. Вам не нужно знать наизусть все провода и за какой конкретно узел они отвечают. Вы должны уметь ориентироваться в сложных сплетениях проводов.

Основные характеристики

Главной особенностью электрической схемы ВАЗ-2114 является то, что необходимо подать питание на все узлы, обеспечивающие впрыск топлива:

Электрический топливный насос.
Форсунки в топливной рампе.
Сенсорная система.

Также подается питание на электронный блок управления и систему зажигания. Причем на 8-клапанные двигатели устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор с интегрированными катушками (их всего две). А вот на 16-клапанных моторах на каждую свечу ставили по одной катушке. Такая схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В основе всего автомобиля лежит конструкция его предшественника — ВАЗ-2109. Та же форма кузова, используемые элементы подвески, зажигания и подачи топлива, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя, коробки передач. Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

Схема электропроводки автомобиля

Общую схему электропроводки ВАЗ-2114 можно разделить на несколько составляющих:

Система наружного освещения.
Система зажигания.
Подача топлива.
Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
Пуск двигателя (стартер).
Блок питания (аккумулятор и генератор).
Системы дополнительного оборудования — дворники, омыватель, печка, подогрев зеркал, сидений и окон, прикуриватель и др.

Абсолютно все цепи, которые подключаются к аккумулятору, защищены плавкими вставками (предохранителями). Они установлены в монтажном блоке под капотом (как и на предшественнике ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока через кнопки при включении мощных потребителей. Причина в том, что прямое включение больших токов вызывает разрушение кнопок и обгорание контактов. В этом отношении электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме электропроводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) всегда присутствует стартер. С его помощью запускается двигатель. В этом случае батарея выступает в качестве источника питания.

Стартер состоит из следующих компонентов:

Обмотка статора (неподвижная часть).
Обмотка ротора (возбуждение).
Бендикс — предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из приводной вилки, муфты свободного хода и шестерни.
Электромагнитное реле — приводит в действие бендикс и силовые контакты.
Крышки, щеточный узел и другие детали.

Как работает стартер?

Стартер питается от аккумулятора напрямую — от верхнего вывода втягивающего реле идет провод к плюсовой клемме аккумулятора. Система запуска работает по следующей схеме:

При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
При установке ключа в положение «Пуск» питание подается на управляющий выход тягового реле.
Втягивающие обмотки создают магнитное поле, которое заставляет сердечник двигаться.
Силовые контакты замыкаются, и ротор начинает вращаться.
Бендикс при этом перемещается по оси ротора, а шестерня входит в зацепление с венцом на маховике.
Коленчатый вал начинает вращаться, в камеры сгорания впрыскивается топливо и на электроды свечей зажигания подается высокое напряжение.

Так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

Генераторная конструкция

Вторым источником питания любого автомобиля является генератор. Все потребители необходимо запитать при работающем двигателе. Генератор состоит из следующих частей:

Вращающаяся обмотка возбуждения.
Контактные кольца на роторе.
Подшипники.
Передняя и задняя крышки.
Обмотка статора.
Регулятор напряжения.
Шкив с рабочим колесом.
Блок диодов.
Конденсатор.

Проверенная конструкция, она также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения достаточно проста (см. выше) — провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда аккумуляторов и мощность всех потребителей.

Как работает генератор?

При остановленном двигателе питание подается на обмотку ротора. Следовательно, вокруг него существует магнитное поле. Но так как ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из существенных условий работы генераторной установки — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленчатый вал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора в том, что вырабатывается переменный ток. Более того, на выходе появляются три фазы, и для питания всех потребителей необходима переменная мощность. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Блок полупроводниковых кремниевых диодов используется для выпрямления переменного тока. Конструкция генератора с тремя фазами на выходе используется по одной простой причине — пульсации намного меньше. На выходе выпрямителя установлен конденсатор — с его помощью можно избавиться от всей переменной составляющей тока.

Регулятор напряжения

Но есть одна огромная проблема — в зависимости от частоты вращения коленчатого вала генератор может выдавать напряжение от 10 до 30 Вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне — 12 В. На самом деле, конечно, генераторы выдают немного больше — 13,6-14,6 В. Только в этом случае аккумулятор будет нормально заряжаться. Стабилизировать выходное напряжение можно, но проблема в том, что ток потребления очень большой.

А стабилитрон должен иметь немалые габариты, соответственно и стоимость. Но гораздо проще стабилизировать мощность обмотки ротора. Если подаваемое на него напряжение стабильно, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен со щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 очень сложная, так как к ней подключено большое количество датчиков и исполнительных устройств.

Электронный блок управления является «мозгом» всей системы, состоит из следующих компонентов:

Корпус выполнен из пластика и металла.
Схема основана на микроконтроллере.
Датчики подключаются к входам микроконтроллера через согласующие устройства.
К выходам контроллера подключаются усилители сигналов, электронные ключи и реле.

Микроконтроллер позволяет посылать сигналы исполнительным механизмам в зависимости от того, как работает двигатель. В памяти ЭБУ хранится алгоритм работы всех систем. Тем более схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно несколько больше параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые подключаются к электронному блоку управления. Они влияют на впрыск топлива и угол опережения зажигания.

Система состоит из следующих датчиков:

Положение дроссельной заслонки.
