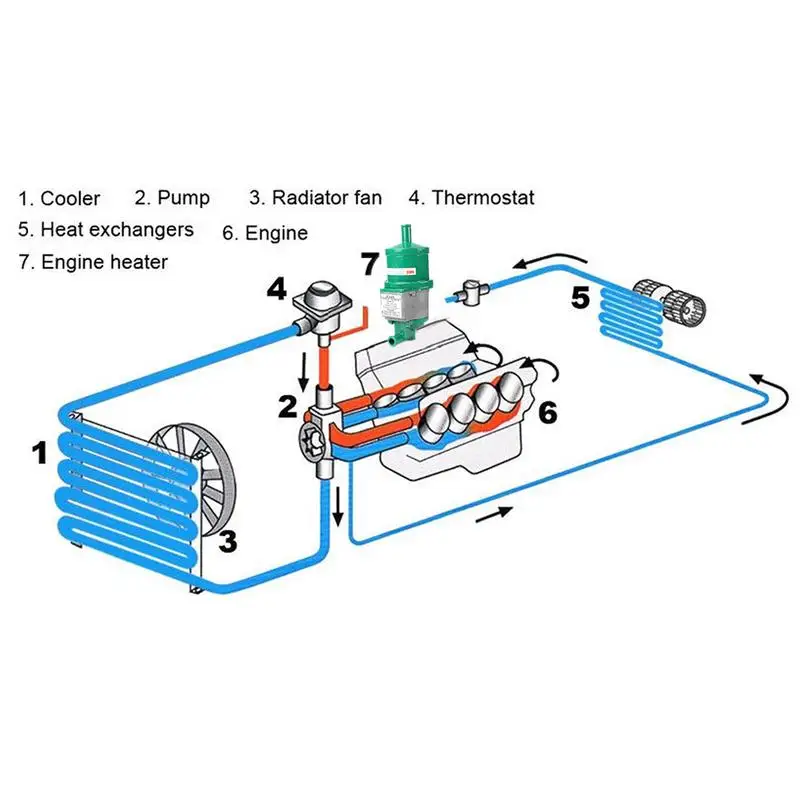

Схема установки подогревателя: Схема установки предпускового подогревателя лунфей

Содержание

Установка электрического подогревателя двигателя

Электричество – это самый дешевый и доступный вид энергии. Поэтому производители предпусковых подогревателей используют бортовую или бытовую электросеть для подогрева разных систем двигателя.

В зависимости от производителя оборудования схемы установки имеют несколько вариаций:

  • с монтажом в блок – сложность установки, но больший КПД работы прибора;
  • как отдельное устройство – в нижней точке системы для охлаждения, врезается в кольцо малого круга.

Схема установки котла:

  • монтируется электрический подогреватель к цилиндрам на спецскобы;
  • выниматся автоматический датчик температуры;
  • подсоединяется штуцер;
  • ввинчивается в штуцер температурный датчик;
  • снимается сливная пробка;
  • вворачивается отвод для шланга для подачи тосола;
  • на оба шланга ставят хомуты.

Схема установки содержит и вариант, при котором выход от подогревателя в тройник. Для этого разрезают верхний патрубок радиатора. Тогда охлаждающая жидкость идет в блок на выход в котел. В этом случае головка сильно нагреется, а блок будет теплый.

Иногда используют метод подключения противоположный, при котором выход из нагревателя идет в блок. Охлаждающая жидкость – горячая, с меньшей плотностью, ей проще пройти в сечение переходника. При этом варианте блок слишком нагреется, в отличие от головки, а во время запуска двигателя его рабочая температура не опускается.

Для данного вида моделей электрических подогревателей, в соответствии с местоположением термостата и сливного отверстия на моторе, используется один из видов схем установки:

  • поступательный метод;
  • параллельный способ.

Параллельный способ предполагает не использование меньшего из оборотов циркуляции охлаждающего вещества от сопротивляемости самого подогревателя.

Схема эффективно выполняется несколькими решениями.

Термодатчик на верхнем патрубке, нет крана для слива:

  • отбор и вброс тосола с патрубка обратки через тройничный диск;
  • отбор охлаждающего средства с нижнего шланга радиатора, вброс в трубку печки;
  • отбор с патрубка обратки, вброс через тройник в верхний патрубок.

Термодатчик на нижнем элементе, на блоке есть кран для слива:

  • отбор средства со сливного крана через штуцер, вброс – в блок двигателя;
  • отбор с нижнего трубки радиатора, вброс в блок;
  • отбор из блока, вброс в верхний патрубок через тройничный элемент.

Ход монтажа:

  • определяют подающий и отбирающий шланги согласно инструкции;
  • выбирают место и рассчитывают расстояние для обоих шлангов;
  • сливают охлаждающее средство;
  • снимают трубки, идущие к печке;
  • устанавливают уже готовые шланги;
  • к свободным краям шлангов фиксируют подогреватель;
  • заполняют полость тосолом.

Рекомендуется обязательно проследить за тем, чтобы система полностью заполнилась жидкостью. При воздушных пробках, подогревателю грозит серьезная поломка. Для полного заполнения, требуется выждать определенный период. Краник печки при работ открыт, регулятор температурного режима устанавливают на максимально допустимый показатель.

При применении предпускового нагрева рекомендуется обязательно учитывать следующие моменты:

  • включатель с временным таймером обеспечит подогрев двигателя в том режиме, который нужен владельцу автотранспортного средства;
  • двигатель запускают с выжатым сцеплением;
  • провод 220В не прокладываю через высоковольтные опоры на дороге;
  • если мощность котла выше 1,0 кВт, не стоит оставлять его включенным на ночь.

    Предпусковые подогреватели

    Наименование Ед. изм. Цена Срок
    Доработка подогревателя двигателя шт от 4500 ₽ от 2 часов
    Ремонт подогревателя двигателя шт от 6000 ₽ от 2 часов
    Установка автономного подогревателя двигателя шт от 11000 ₽ от 7 часов
    Установка воздушного отопителя салона шт от 9000 ₽ от 7 часов
    Установка электрического подогревателя двигателя шт
    от 3500 ₽
    от 3 часов

    Предпусковой подогреватель двигателя 220В с помпой Старт-Турбо

    Предпусковой подогреватель двигателя 220В с помпой Старт-Турбо

    Предпусковой подогреватель двигателя 220В с помпой Старт-Турбо поможет Вам:


    Старт-Турбо сохранит Ваши нервы, время и деньги!


    Если у вас частный дом, гараж или просто есть рядом розетка с напряжением 220 вольт, то электрический подогреватель двигателя со встроенной помпой является отличным решением. Электрические предпусковые подогреватели Старт-Турбо предназначены для предпускового разогрева охлаждающей жидкости двигателей внутреннего сгорания транспортных средств в холодный период года. В отличие от своих аналогов других производителей таких как «Северс+» и «Атлант» подогреватели Старт-Турбо отличаются меньшей ценой и как показал опыт более высокой надежностью.


    Предпусковые подогреватели двигателя Старт-Турбо универсальны и могут устанавливаться на легковые, грузовые автомобили, а также спецтехнику.

    Так в чем же преимущества подогревателя Старт-Турбо?!?

    УНИВЕРСАЛЬНОСТЬ

    Универсальный монтажный комплект позволяет установить электроподогреватель практически на любой автомобиль и включает все необходимые детали и комплектующие для монтажа.

    ПРОСТОТА УСТАНОВКИ

    Электроподогреватель может быть установлен в любом свободном месте моторного отсека, этим он выгодно отличается от подогревателей, работающих на принципе термосифонной циркуляции.

    БЫСТРОТА ПРОГРЕВА

    Встроенный насос (помпа) обеспечивает ускоренную циркуляцию антифриза и равномерность прогрева двигателя. За счет помпы двигатель прогреется быстрее и Вы сэкономите время и электроэнергию.

    УДОБСТВО ИСПОЛЬЗОВАНИЯ

    Терморегулятор обеспечивает включение и выключение электроподогревателя в заданных температурных пределах, что защищает устройство от перегрева и экономит электроэнергию.

    ДВОЙНАЯ ЗАЩИТА

    Второй терморегулятор (аварийный термовыключатель) срабатывает при нагреве охлаждающей жидкости до 115°С

    ЭКОНОМИЧНОСТЬ

    Защита элементов двигателя от износа при холодном экстремальном запуске. Экономия топлива за счет исключения холодного прогрева.

    НАДЕЖНОСТЬ

    Простота конструкции и качественные материалы обеспечивают долгий срок службы подогревателя. Гарантийный срок эксплуатации 24 месяца.

    ЭКОЛОГИЧНОСТЬ

    Защита окружающей среды за счет уменьшения выброса выхлопных газов, образующихся при работе двигателя на холостом ходу.

    тел. 266-50-33

    Ввиду большого разнообразия автомобилей (двигателей) иностранного и отечественного производства в настоящее время не представляется возможным подготовить монтажные комплекты для установки предпускового подогревателя на все модели автомобилей. Используя накопленный опыт, специалистами компании «ТюменьАвтоДеталь» был разработан универсальный подогреватель нового поколения с принудительной циркуляцией «Старт-Турбо». Магазин Безопасность на Тукая является официальным представителем компании «ТюменьАвтоДеталь» в Казани. В нашем магазине можно купить следующие модели подогревателей Старт-Турбо:

    Схема установки предпускового подогревателя двигателя

    Схема установки предпускового подогревателя двигателя 220В с помпой Старт-Турбо может отличаться в зависимости от комплектации. Подогреватели Старт-Турбо мощностью 1 кВт, 1.5 кВт и 2 кВт можно купить в двух комплектациях: Универсал №1 и Универсал №2. Соответственно в зависимости от комплектации могут отличаться места установки электроотопителя. Для обеспечения долгой и надежной работы предпускового подогревателя при установке настоятельно рекомендуем следовать инструкции по установке.

    Комплект Универсал №1

    Комплект «Универсал №1» позволяет подключить предпусковой подогреватель 220В с помпой Старт-Турбо последовательно с отопителем салона автомобиля. Предпусковой подогреватель с помощью рукава и переходников из монтажного комплекта подключается в разрез штатного патрубка идущего от радиатора отопителя салона к помпе двигателя (обратная магистраль отопителя салона). Это самая простая и наиболее распространенная схема установки предпускового отопителя.

    Комплект Универсал №2

    Комплект «Универсал №2» включает в себя все необходимое для подключения предпускового подогревателя 220В с помпой Старт-Турбо не только в разрез обратки печки, но и по другим схемам привязок:

    а) в двигателях с нижним расположением термостата возможна следующая схема: забор охлаждающей жидкости в подогреватель из сливного отверстия блока цилиндров, подача — в верхний рукав основного радиатора.

    б) В двигателях с верхним расположением термостата возможна следующая схема: забор охлаждающей жидкости из сливного отверстия блока двигателя через штуцер из комплекта, подача нагретой жидкости в нагнетающий патрубок отопителя салона через тройник из комплекта.

    Для максимальной универсальности комплект «Универсал №2» содержит в себе дополнительно несколько тройников разного диаметра и разных штуцеров (тройники в отличие от китайских подогревателей металлические).

    тел. 266-50-33

    Предпусковой подогреватель двигателя Старт-Турбо


    Руководство по установке и эксплуатации

    Перед началом монтажа и эксплуатации предпускового подогревателя двигателя Старт-Турбо, пожалуйста, внимательно прочтите данное руководство.

    Требования по технике безопасности

    Общие требования к установке

    Подготовка к работе

    Руководство по монтажу

    Техническое обслуживание

    Требования по технике безопасности

    Общие требования к установке

    Подготовка к работе

    Руководство по монтажу

    Техническое обслуживание

    Предпусковой подогреватель двигателя Старт-Турбо


    Технические характеристики

    Электрический предпусковой подогреватель двигателя 220В с помпой Старт-Турбо обладает следующими техническими характеристиками:

    — Номинальное напряжение – 220 В

    — Класс защиты от поражения электрическим током – I
    — Степень защиты — IP 34
    — Масса подогревателя не более – 0,98 кг
    — Габаритные размеры – 101×130×130 мм (101×130×150 мм)¹
    — Потребляемая мощность – 1; 1,5; 2 кВт (3 кВт)
    — Диаметр подводящих патрубков – 16 мм (18 мм)¹
    — Производительность помпы – макс. 4,5-5 л/мин.
    — Высота прокачки – макс. 100 см.
    — Температура срабатывания (отключения) терморегулятора – 70°С не более
    — Температура возврата (включения) терморегулятора – 50°С не менее
    — Температура срабатывания аварийного термовыключателя – 115°С

             ¹ — В скобках указаны значения для подогревателя с мощностью 3 кВт

    Остались вопросы? Позвоните нам!

    тел. 266-50-33

    Или приезжайте!

    Мы находимся здесь

    Сертификаты

    Мы в соцсетях:

    Instagram

    Электрические предпусковые подогреватели Calix | Элитгаз Екатеринбург

    Услуги » Предпусковые подогреватели двигателя

    Электрические предпусковые подогреватели, выпускаемые концерном CALIX AB (Швеция), предназначены для предпускового подогрева двигателей внутреннего сгорания работающих на бензине и дизельном топливе. Питание подогревателя осуществляется от сети переменного тока с напряжением 220 вольт. Использование подогревателя CALIX позволяет облегчить «холодный» пуск двигателя, существенно снизить расход топлива необходимого для прогрева двигателя, сократить время достижения двигателем рабочей температуры, что позволяет не только увеличить ресурс двигателя вследствие снижения его износа, но и значительно снизить выбросы вредных веществ в атмосферу.

    Установка подогревателя двигателя 220 В и воздушного отопителя салона за 18000 руб под ключ

    Системы предпускового подогрева CALIX могут включать в себя – подогреватель двигателя, отопитель салона, зарядное устройство аккумулятора автомобиля, подогреватель топливного бака с электронным и механическим таймерами и т.д. и предназначены для установки на:
    – легковые, грузовые автомобили и автобусы,
    – строительную и специальную технику,
    – стационарные промышленные двигатели,
    – двигатели генераторов и источников резервного электропитания,
    – водную технику – катера, яхты и т. д.

    Время, необходимое для уверенного подогрева двигателя составляет 1-3 часа в зависимости от внешней температуры. Нагреватель может находиться во включенном состоянии неограниченно долгое время без каких-либо негативных последствий.



    Схема установки системы подогрева Calix

    1. Внешний питающий кабель для подключения к сети 220 В
    2. Внутренний кабель с розеткой
    3. Автоматическое зарядное устройство аккумулятора
    4. Реле управляемое по радиоканалу для коммутации сети 220 В
    5. Межблочные соединительные кабели
    6. Тройник
    7. Нагревательный элемент
    8. Еврозетка для подключения отопителя салона
    9. Отопитель салона Slim Line 800-1800 Вт
    10. Программируемый таймер с управлением по радиоканалу.
    11. Термозащита
    12. Насос для принудительной циркуляции охлаждающей жидкости Pump Kit



    Компоненты системы подогрева Calix

    Система подогрева может состоять из следующих компонентов:
    1) Нагревательный элемент. Минимальная комплектация (предназначена только для подогрева двигателя) может состоять только из нагревательного элемента RE…

    Для легковых автомобилей мощность нагревательного элемента составляет 400-550 Вт, для грузового автотранспорта элементы мощностью 500-2000 Вт могут быть оборудованы термостатом на 50°С или 80°С и рассчитаны на объем системы охлаждения от 4 л до 30 л и более.

    2) Кабели. Комплект бронированных кабелей MKMS…, GL…, SK…

    3) Тройники. Для соединения отдельных комплектующих системы используются межблочные кабели SK…. различной длины и тройники GU403.

    4) Воздушный обогреватель. Для обогрева салона (кабины) автомобиля используются воздушные обогреватели CALIX серии Slim Line мощностью от 800 до 1800 Вт., оборудованные терморегулятором позволяющим поддерживать температуру 250С, после достижения заданной температуры потребляемая мощ-ность плавно снижается. Для подключения необходимо использовать комплект кабелей с тройником и розеткой GL1,5 (2,5).

    5) Зарядное устройство. Для зарядки аккумуляторной батареи используются полностью автоматические импульсные зарядные устройства BL…, рассчитанные на разные зарядные токи для бортовой сети напряжением 12В и 24В.

    6) Таймер. Для автоматического включения системы в заданное время применяются два вида таймеров – внешний механический Calix Outdoor Timer на котором времена включения и выключения устанавливаются вручную или электронный беспроводной программируемый Calix Remote Timer 2010 имеющий в комплекте брелок дистанционного вкл./выкл. с дальностью действия до 30 м.

    Электронный таймер позволяет задавать 12 временных интервалов включения/выключения для 16 независимых устройств. На дисплей таймера выводится текущее время, номер выбранной программы, времена включения и выключения, номер выбранного устройства, уровень заряда батареи и др.

    Таким образом, конфигурация системы подогрева CALIX в зависимости от предъявляемых к ней требований может сильно отличаться. Минимальная комплектация может состоять только из подогревателя двигателя. В полной комплектации в систему могут входить подогрев двигателя, отопитель салона, зарядное устройство аккумулятора автомобиля, таймеры и т.д. По мере возникновения необходимости систему можно последовательно укомплектовывать необходимыми компонентами.

    Здесь вы можете подобрать предпусковой подогреватель Calix на свой автомобиль на сайте производителя.
    По комплектации и наличию звоните +7 (343) 253-2-888, +7 (963) 275-2-888, многие компоненты есть на складе, если нет, можно привезти в сжатые сроки.

    Цены вместе с установкой:

    Эберспехер42000 руб

    Вебасто от

    42000 руб

    Бинар от

    39000 руб

    Планар от

    28000 руб

    Дефа

    Каликс

    Рис 6.5. Схема установки циркуляционного разогрева.

    Нефтепродукт из цистерны по шлангу поступает в теплообменник, откуда нагретый до 40—50°С он забирается насосом 11 с приводом от электродвигателя 12 и по стояку со шлангом 2 через устройство 1 с раскладывающимися трубами-соплами подается внутрь цистерны. Горячий нефтепродукт выходит из сопел с давлением 1,0—1,2 МПа и интенсивно перемешивается с холодным нефтепродуктом. Положение стояка со шлангом регулируется краном-укосиной 3 с лебедкой 4.

    Подогрев нефтепродуктов при водных перевозках

    Рис. 6.6. Схема паровых подогревателей в танкере.

    Такой подогрев осуществляется посредством паровых змеевиков, уложенных по дну танков на высоте 100—150 мм от обшивки. Для подвода к змеевикам пара и отвода из них конденсата по палубе танкера под переходным мостиком прокладывают две магистрали (рис. 6.6) — паровую 2 и конденсатную 9. От обеих магистралей к каждой группе танков отходят отростки с клапанными коробками (распределительной 3 и сборной 6), к которым присоединены змеевики подогревателя 5. Входные и выходные отростки снабжены клапанами 4 и 8, которые при необходимости позволяют отключать данную секцию танков от общей системы. На паровой и конденсатных линиях установлены разобщительные клапаны 10.

    Свежий пар поступает в систему из котла через редукционный клапан 1, в котором давление снижается до 0,4 МПа. Отработанный пар и конденсат через контрольную цистерну 11 поступают в питательную систему котла. Назначение контрольной цистерны — предотвращение попадания нефти в конденсат. Для этой же цели предназначен контрольный кран 7, который открывают при впуске пара в змеевик. Система подогрева работает в период нахождения танкера в пути

    Подогрев нефтепродуктов при хранении

    Трубчатые подогреватели в резервуарах применяют двух типов — змеевиковые и секционные. Такие подогреватели представляют собой систему из тонкостенных сварных труб, уложенных на дне резервуара в виде змейки или в виде отдельных секций (рис. 6.7). Теплоноситель, проходя по системе труб, отдает тепло через стенки, не соприкасаясь с нефтепродуктом. Трубчатыми подогревателями разогревают все нефтепродукты — это наиболее распространенный метод подогрева в емкостях.

    Рис. 6.7. Секционный паровой подогреватель в резервуаре.

    Секционные подогреватели комплектуются из отдельных стандартных элементов; каждый из них состоит из четырех параллельных труб, концы которых вварены в коллекторы диаметром 108 мм и длинной 450 мм. Секции между собой соединяются при помощи муфт. Подогревательные элементы (ПЭ) стандартизированы, основные размеры их приведены в табл. 6.1.

    Таблица 6.1

    Размеры подогревательных элементов

    Подогревательный элемент

    Длина между осями коллекторов, м

    Поверхность нагрева, м2

    ПЭ-1

    ПЭ-2

    ПЭ-3

    ПЭ-4

    ПЭ-5

    ПЭ-6

    2,0

    2,5

    3,0

    4,0

    5,0

    6,0

    1,70

    2,06

    2,42

    3,14

    3,86

    4,58

    Местные подогреватели. При откачке нефтепродукта из резервуара мелкими партиями процесс подогрева разбивают на два периода: предварительный и эксплуатационный. В предварительный период всю массу нефтепродукта нагревают до температуры, обеспечивающей ему достаточную подвижность для подтекания к приемо-раздаточной трубе, а в эксплуатационный период до необходимой температуры нагревают лишь то количество нефтепродукта, которое требуется выкачать.

    Рис. 6.8. Местные подогреватели.

    а — шахтный; б — секционный.

    Предварительный подогрев осуществляется общими подогревателями, а эксплуатационный подогрев — местными подогревателями, расположенными у приемо-раздаточных труб резервуара. На рис. 6.8 представлены различные конструкции местных подогревателей.

    Шахтный подогреватель (рис. 6.8, а) состоит из кожуха, защищенного тепловой изоляцией, внутрь которого входит конец приемной трубы, вокруг которой расположен змеевиковый подогреватель. Нефтепродукт, откачиваемый из резервуара, проходит через окна внизу кожуха и затем через подогреватель, в котором он нагревается до необходимой температуры.

    Наиболее мощные местные подогреватели — секционные коробчатой конструкции (рис. 6.8, б), которые состоят из трех параллельных ветвей, расположенных на различной высоте внутри кожуха. Каждая ветвь имеет четыре па­раллельные секции. Коэффициент полезного действия таких подогревателей близок к единице.

    Кроме описанных способов в резервуарах можно применять электроподогрев и циркуляционный подогрев.

    Схема установки подогревателя лунфей

    Расположение термостата На блоке двигателя имеется сливная пробка На блоке двигателя отсутствует сливная пробка
    на нижнем патрубке радиатора забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник.>>>СХЕМАСХЕМАСХЕМАСХЕМА

    Установка подогревателя

    LF Bros

    Интернет-магазин подогревателей двигателей ЛУНФЭЙ

    Как можно установить предпусковой электрический подогреватель Лунфэй

    Для установки подогревателя Лунфэй на ваш автомобиль в статье предлагается два способа (последовательный и параллельный), каждый из которых имеет свои плюсы и минусы. Это необязательные советы. В любом случае по вашей марке автомобиля будет полезно получить консультацию опытного специалиста.

    Сначала общие советы:

    • Подогреватель должен быть включён в систему охлаждения. Место врезки находится между блоком цилиндров и отопителем салона автомобиля. Найти этот участок нетрудно, если двигаться от двигателя к салону по шлангам диаметром приблизительно 2 см. Характерный признак: при работающем двигателе и вентиляторе отопителя нужный вам впускной шланг нагрет сильнее, чем тот, по которому жидкость выходит из отопителя.
    • Чтобы избежать воздушных пробок в подогревателе, выбирайте место для его установки ниже отопителя салона, причём, чем ниже, тем лучше.
    • При установке подогревателя не разрезайте имеющиеся шланги системы охлаждения, а используйте дополнительные – это удобнее для монтажа и даст больше вариантов установки.
    • Помните, что подогреватель Лунфэй работает независимо от положения, в которое вы его установили, что также увеличивает число мест установки.
    • Оптимальным местом крепления подогревателя является корпус автомобиля. Можно использовать и другие места, но держитесь подальше от сильно нагревающихся частей и узлов, например, от коллектора глушителя, т.к. контакт с горячей поверхностью может повредить шланги и электрические провода подогревателя и даже вызвать их загорание и поломку подогревателя.
    • В любом случае надо предотвратить удары по корпусу подогревателя при движении автомобиля.
    • Подключение подогревателя Лунфэй к электрической сети должно быть надёжным с защитой против короткого замыкания автоматическим выключателем.

    Теперь перейдём непосредственно к способам установки

    Последовательный способ

    Последовательный способ предполагает встраивание подогревателя в виде дополнительного шланга с ТЭНом и насосом. Процесс установки заключается в следующем:

    • Сначала находим входной шланг отопителя салона. Делаем это как указано выше по разнице температуры поверхности шлангов или используя инструкцию по эксплуатации автомобиля;
    • Затем выбираем место установки подогревателя согласно вышеприведенным рекомендациям, замеряем необходимую длину двух дополнительных шлангов и подготавливаем их;
    • После этого сливаем охлаждающую жидкость (ОЖ) в чистую ёмкость и снимаем шланг поступления жидкости от двигателя к радиатору отопителя салона;
    • Подготовленные дополнительные шланги одеваем на освободившиеся патрубки и закрепляем их хомутами;
    • Надежно соединяем свободные концы шлангов и подогреватель Лунфей;
    • Заливаем ОЖ обратно, включаем двигатель и через некоторое время убеждаемся, что система охлаждения полностью заполнена, а из обогревателя при включённом вентиляторе в салон поступает горячий воздух. Это важный момент, так как воздушная пробка может вывести подогреватель из строя. Поэтому нельзя включать подогреватель, не проверив полноту заполнения системы охлаждения жидкостью!

    Плюсы, минусы и особенности:

          • Установка простая;
          • Подогреватель создаёт незначительное сопротивление потоку ОЖ;
          • При работе подогревателя регулятор температуры отопителя салона автомобиля должен стоять на максимуме.

    Этот способ предусматривает полное исключение сопротивления подогревателя в малом цикле оборота ОЖ. Он несколько сложнее по сравнению с последовательной установкой, так как предполагает создание новой дополнительной линии для подогревателя.

    Проблемы, которые надо решить при параллельной установке:

    • Найти место для забора ОЖ на подогреватель в нижней части системы охлаждения;
    • Подобрать или приобрести патрубки и тройники для новой линии подогревателя;
    • Учесть, что линия подогревателя, параллельная малому циклу охлаждения, может снизить давление жидкости в радиаторе отопителя салона и, соответственно, снизить температуру подаваемого в салон воздуха. Поэтому может понадобиться дополнительный клапан или краник.

    Возможные варианты установки:

    Место размещения термостата

    Сливная пробка на блоке двигателя

    Есть

    Нет

    Нижний патрубок радиатора

    Место забора ОЖ – через штуцер из сливной пробки блока двигателя.

    Место подачи ОЖ – через тройник в верхний патрубок радиатора.

    Место забора ОЖ – через тройник из патрубка обратной линии отопителя.

    Место подачи ОЖ – через тройник в верхний патрубок радиатора.

    Верхний патрубок радиатора

    Место забора ОЖ – через тройник из нижнего шланга радиатора.

    Место подачи ОЖ в блок двигателя – через штуцер в сливную пробку.

    Место забора ОЖ – через тройник из нижнего шланга радиатора.

    Место подачи ОЖ – шланг подачи ОЖ отопителя.

    Место забора ОЖ – через штуцер из сливной пробки блока двигателя.

    Место подачи ОЖ – шланг подачи ОЖ отопителя.

    Место забора ОЖ – через тройник из патрубка обратной линии отопителя.

    Место подачи ОЖ – через тройник в шланг подачи отопителя.

    И последний совет: не включайте подогреватель с вечера, а используйте таймер, который сам включит подогреватель в назначенное вами время.

    Установка подогревателя Лунфэй на Audi 80 B4 ABT — DRIVE2

    Зачем это вообще надо?— Чтобы двигатель заводился легко, быстро, без грохота и снятия стружки в цилидрах, а из печки сразу валил теплый воздух в салон. И плевать что за бортом температура -30.

    — Да у меня и так легко заводится, нафик это надо то?— Ну заводится и хорошо, я рад, стой и жди, пока нагреется и начнет работать печка.

    — Да у меня автозапуск стоит, тачка сама при температуре ниже — 15 заводится на 20 минут.— Да пожалуйста, 4-5 холодных пусков за ночь, мне не жалко.

    — Я живу на 149 этаже, мне чо, удлинитель длиной 400 метров вниз кидать? Его же в первую ночь стырят!— Извини, другим просто повезло с жильем 🙂

    Итак, ставим предпусковой подогреватель двигателя Луньфэй на Audi 80 B4 ABT! Вообще движение ОЖ по малому кругу в данной и многих других моделях Audi и VW идет именно через отопитель салона, поэтому врезать туда подогреватель — как нельзя лучше. Если гидросопротивление подогревателя будет мешать полноценно работать печке — можно сделать байпас параллельно подогревателю с нормально открытым электромагнитным клапаном на 220в. При включении подогревателя включается и клапан и перекрывает байпас. При отключении подогревателя ОЖ может идти как через подогреватель, так и через байпас с клапаном, что резко снизит гидросопротивление этого участка. Вся схема прекрасно реализуется на сантехнических или иных подходящих тройниках.Что для этого надо:1. Шланг МБС или иной стойкий к горячей ОЖ длиной 1-1,2 метра.2. Патрубок от печки 2108 S-образный — 1 шт.3. Металлические трубки или переходники для соединения шлангов из тонкостенных труб с внешним диаметром 18-21 мм. Лучше если концы у них ершом, но можно и без него. — 4 шт.4. Хомуты винтовые 6 шт.5. Подогреватель Лунфэй 1,8…2,2 кВт. Любой. 1 шт.6. Болт и гайка М6 или М8 с шайбой. Гайку лучше брать с насечкой против откручивания.

    7. Охлаждающая жидкость для долива, и еще одна для компенсации разлитой (все равно прольете).

    Нагреватель вот такой.

    Сам подогреватель

    Первое:Прикручиваем подогреватель туда, куда удобно. Я прикрутил к левому лонжерону рядом с опорой двигателя.Почему туда:1. Там удобная дырочка для болта.

    2. Подогреватель стоит низшей точкой в системе, и там гарантированно будет охлаждающая жидкость. При любом раскладе.

    Место установки подогревателя

    Второе:Присоединяем к подогревателю и протягиваем к месту соединения с магистралью печки рукава (шланги), затягиваем шланги хомутами на патрубках подогревателя.

    Третье:Режем S образный патрубок печки 2108 на два угла 90 град. Прикладываем углы к шлангам и к входному патрубку печки. Режем рукава (шланги) на требуемую длину. Эти углы присоединяем посредством переходных трубок к рукавам от нагревателя. Обжимаем хомутами.

    Патрубки вот такие, берите, который больше нравится:

    Патрубки

    Четвертое:На правой подводящей магистрали к печке висит какая то фича, представляющая из себя тройник что-то типа 20х5х20. Он врезан в подводящую магистраль печки и от него идет тонкая трубка на ваккумник. Подогрев какой-то, чтоль? Ну да ладно, я не стал с этим разбираться, а просто снял снизу тройника подводящий патрубок и вылил имеющийся тосол в подставленную полторашку (разрезанную полторашку). Вылилось удивительно мало.Получился разрыв магистрали отопителя. Вот в него то мы и вставляем концы рукава от подогревателя.Шланг от двигателя подключаем к рукаву на вход подогревателя, Берем другой рукав и в него заливаем ОЖ, чтобы уменьшить кол-во воздуха в системе и гарантированно заполнить подогреватель. Затем на тройник надеваем шланг от выхода подогревателя. Смотри, не перепутай входной и выходной рукава, а то поставишь в противоток и не сможешь использовать как догреватель (это когда и подорев греет и движок работает)! Затягиваем хомуты.

    Получилось так:

    Присоединение к подводящей магистрали

    Пятое:Запускаем двигатель и прогазовывая, попеременно отворачивая то спускной клапан на выходном патрубке печки, то крышку бачка — развоздушиваем систему. Развоздушиваем основательно, до тех пор, пока не перестанет гнать пузыри в расширительный бачок. если останутся воздушные пробки — то траблы будут Вас преследовать потом в виде негреющей печки, сгоревшего нагревателя и мало ли чего еще.

    Шестое:Притягиваем болтающиеся шланги стяжками к чему нибудь более основательно установленному. Чтобы они не болтались и не бренчали. Находим место, куда положить вилку провода подогревателя, чтобы она не бренчала на кочках (а то я на своей двенашке всю подвеску облазил, пока нашел, что вилка бренчит о чашку).

    Включаем и слышим негромкое жужжание помпы, и легкое бульканье остатков пузырьков воздуха, которые прогонятся при следующей заводке двигателя.

    Ну вот и все. Тот кто прочитал это поставит подогреватель в свою Audi за час. Я ставил полтора.

    Некоторые замечания:1. Так поставить подогреватели без помпы не получится. Возьмите какую нить 24-вольтовую помпу и используйте её для прокачки. А запитать её можно от отдельного трансформатора напряжения с выпрямителем. Например для светодиодных всяких гирлянд. 24-вольтовую — чтобы не работала как пылесос, а тихонько гнала ОЖ по магистрали.2. Шланги можно было сделать короче, но пришлось бы резать патрубки. Я решил не менять ничего, оставить все родное без изменений. Пришлось использовать подводящие рукава к нагревателю чуть длиннее.3. На других моделях Audi тройника в подводящей магистрали отопителя может и не быть. Просто разрежьте подводящую магистраль острым ножом и не заморачивайтесь в поиске подходящих патрубков. В случае чего можно будет потом так же страстить трубкой и двумя хомутами.4. Нагреватель можно поставить и в любое другое место, отверстий и дырочек для крепления много подходящих. Но я решил ставить туда, куда поставил.

    5. Обязательно соблюдать требования электробезопасности. Для удлинителя использовать кабель КГ 3х1,5, и вилку с подпружиненными контактами. Все электросоединения протягивать. Соединения проводов пропаивать и изолировать надлежащим образом. При подключении системы использовать дифавтоматы или автоматы и УЗО.

    Обсуждение и рекомендации, срач и флуд — приветствуются.Удачи!


    Смотрите также

    • Езда накатом на механике
    • Фото чери куку
    • Сколько заливается охлаждающей жидкости
    • Сухая мойка автомобилей что это
    • Черный выхлоп из глушителя бензиновый двигатель
    • Кондиционер металла для двигателя
    • Гильзовка алюминиевого блока цилиндров
    • Автомобильный газовый редуктор
    • Как отремонтировать радиатор автомобиля своими руками
    • Датчик температуры электронный
    • Audi q5 новый кузов 2016



    «Питер — АТ»
    ИНН 780703320484
    ОГРНИП 313784720500453

    Как подключить одноэлементный водонагреватель и термостат?

    В сезон озноба и промерзания нам нужна горячая вода вместо нее/него. Если для вас это не так (не врите), то я предпочитаю говорить правду «Я слишком люблю горячую воду в холодную и снежную погоду».

    Ну, мы не рассказываем здесь историю любви, а хотим показать, как управлять горячей водой, проводя электропроводку газовой колонки и электропроводки электрического водонагревателя 9Учебник 0006.

    В этой серии мы покажем, как подключить различные водонагреватели и термостаты, такие как однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывный и непрерывный (одновременный и неодновременный) монтаж водонагревателя. , схема подключения термостатов с переключателями и номиналом выключателя.

    В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для 120 В переменного тока, однофазного (США), 230 В переменного тока, однофазного (ЕС/Великобритания) и 240 В переменного тока, двухпроводного, США. Теперь давайте начнем.

    • Проводка соответствующего нагревателя:  Как подключить термостат водонагревателя на 120 В – неодновременный?

    Содержание

    Одноэлементный водонагреватель с проводкой термостата

    Одноэлементный водонагреватель и один термостат обычно используются в небольших водонагревателях, рассчитанных на однофазное напряжение 120 В или 230 В переменного тока.

    Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от термостата в двухэлементном водонагревателе. Другими словами, в одноэлементном переключателе термостата, который крепится к нагревательному элементу, есть два винта с правой стороны, а в двухэлементном термостате — 3 винта с правой стороны.

    • Проводка соответствующего нагревателя: Как подключить термостат одновременного водонагревателя 120 В?

    Ниже приведены различные схемы подключения одноэлементных термостатов водонагревателя.

    120 В переменного тока, однофазный одноэлементный провод термостата водонагревателя

    В этом проводном соединении фазовая линия (L) от главной панели 120/240 В (выключатель SP) подключается к винту L 1 на термостате и затем оставив Т 2  терминал, который дополнительно подключается к отдельному нагревательному элементу. С другой стороны, нейтраль (N) напрямую связана со второй клеммой нагревательного элемента. Земля или заземление «G» подключается к распределительной коробке водонагревателя.

    Мощность нагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, максимальное потребление тока составляет 25 ампер (закон Ома: I = P/V). Таким образом, в соответствии с номиналом подходит автоматический выключатель на 30 А и провод калибра 8 для линии и нейтрали. Безопасный максимальный ток автоматического выключателя составляет 80 %, т. е. 30 А x 0,8 = 24 А. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125 % от тока полной нагрузки, т. е. ток нагрузки 25 А x 125 % = 31,25 А. Таким образом, можно использовать ближайший автоматический выключатель на 30 А.

    Нажмите на изображение, чтобы увеличить его

    240 В и 120 В переменного тока, однофазный одноэлементный термостат, подключение проводки

    Один и тот же термостат может быть подключен как к 120 В переменного тока (линия и нейтраль), так и к 240 В переменного тока (две линии или фазовые провода) . На следующей схеме подключения водонагревателя показан один нагревательный элемент мощностью 3000 Вт, подключенный к сети переменного тока 120 В, а также к сети 240 В переменного тока.

    Соединения проводки для однофазного напряжения 120 В и 240 В одинаковы, т. е. Линия подключается к L 1  в то время как нейтральная или вторая линия подключена к клемме L 3  . Элемент водонагревателя подключен к термостату через T 2 как горячий и L 4 как нейтральный. Черный цвет — «нейтраль», красный — «фаза или линия», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводов и могут различаться в зависимости от различных областей и местоположения. Пожалуйста, следуйте своим собственным кодам и правилам. Для получения более подробной информации см. примечание в нижнем колонтитуле для цветовых кодов проводки и уровней напряжения NEC и IEC.

    При подключении к сети 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии используются провода 8 калибра с прерывателем или предохранителем на 30 А.

    При подключении 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провод калибра 12 для обеих линий и автоматические выключатели для защиты от перегрузки по току на 15 А.

    Нажмите на изображение, чтобы увеличить

    • Сообщение по теме:  Как подключить термостат водонагревателя на 240 В – непрерывный?
    230 В, 240 В и 120 В переменного тока Схема подключения одноэлементного термостата

    На следующей схеме водонагревателя показаны различные соединения, т. е. однофазное 120 В переменного тока и 240 В двухфазное в США (NEC), а однофазное 230 В переменного тока в Великобритании и ЕС (IEC). ).

    В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключен к сети переменного тока 120 В (линия и нейтраль), которая потребляет ток 23,33 А.

    В случае однофазного напряжения 120 В переменного тока (линия и нейтраль) используются провода калибра 8 с автоматическим выключателем на 30 А и однопозиционным выключателем (SPST = однополюсный однопозиционный) с номинальным током 30 А, а безопасный предел тока составляет 24А (30А х 80%). Другими словами, 23А х 1,25 = 28,75. Ближайший номинал — выключатель на 30 А, который подходит для использования в водонагревателе на 120 В, 2800 Вт.

    В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания), одноэлементный водонагреватель мощностью 5,5 кВт подключается к напряжению питания через выключатель на 30 А и однопозиционный переключатель, где цепь элемента потребляет 22,91 А в двухфазном напряжении 240 В. линии и 23,91 А в линии 230 В и нейтрали.

    Соединение проводки такое же, несмотря на то, что оба провода, подключенные к L 1  и L 3  , являются двумя горячими линиями в случае 240 В переменного тока, в то время как L 1  – горячий, а L 3  – нейтральный в случае 230 В переменного тока. За 22,91А или 23,91А, провод калибра 10 подходит для выключателя на 30А и защитного автоматического выключателя, как показано на электрической схеме.

    Нажмите на изображение, чтобы увеличить

    Полезно знать:
    • Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
    • Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
    • Одноэлементный термостат можно использовать только для двойных элементов в случае одновременной (непрерывной) работы резервных элементов, требующих различных соединений проводки (мы покажем в следующих постах этой серии).
    • Элемент водонагревателя на 240 В переменного тока можно подключить к сети на 120 В переменного тока.
    • Элемент водонагревателя на 120 В переменного тока нельзя использовать для 240 или 230 В.
    • Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат внешне похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
    • Размыкатель на 30 А и провод калибра 10 можно использовать с водонагревателем на 240 В переменного тока
    • Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В.
    • Выключатель на 20А, 120В нельзя использовать в бытовых цепях 15А, 120В.
    • Выключатель, рассчитанный на 120 В, нельзя использовать в цепях 240 В и наоборот.
    • Выключатель на 240 В можно использовать в цепи на 120 В, если номинальная сила тока такая же.
    • Выключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
    • Прерыватель большого размера, используемый для защиты, может повредить водонагреватель или другие подключенные устройства и даже привести к пожару из-за перегрева.
    • Переключатель увеличенного размера — это нормально, но меньший номинал, чем ток нагрузки, может расплавить контакты переключателя.
    • Прерыватель меньшего размера или того же номинала, что и прерыватель тока нагрузки, может снова и снова срабатывать и перезапускать цепь. Используйте гидромолот правильного размера.

    Кроме того, переключатель А, рассчитанный на:

    • 120 В, может использоваться только для 120 В.
    • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
    • 120-277 можно использовать для 120В, 240В и 277В.

    Сопутствующая проводка водонагревателя: как подключить термостат одновременного водонагревателя 240 В?

    Защита автоматического выключателя и таблица размеров проводов для водонагревателя

    В следующей таблице показаны размеры автоматических выключателей в амперах и сечение медных проводов для 120 В, 208 В и 240 В переменного тока.

    Мощность элемента Размер автоматического выключателя Медная проволока калибра
    120 В 208 В 240 В 120 В 208 В 240 В
    1500 20 А 15 А 15 А 12 14 14
    1700 20 А 15 А 15 А 12 14 14
    2000 25 А 15 А 15 А 10 14 14
    2500 30 А 15 А 15 А 10 14 14
    3000 35 А 20 А 20 А 8 12 12
    3500 25 А 20 А 10 12
    3800 25 А 20 А 10 12
    4000 25 А 25 А 10 10
    4500 30 А 25 А 10 10
    5000 30 А 30 А 10 10
    5500 35 А 30 А 8 10
    6000 40 А 35 А 8 8
    9000 50 А 8

    Допускается подключение менее 1500 Вт 14 Калибр с защитой 15А. Следуйте местным правилам.

    Ниже приведена схема автоматического выключателя или плавкого предохранителя для защиты от перегрузки по току в амперах и калибрах проводов на основе таблицы NEC 310-16 с учетом температуры 75°C o для элементов водонагревателей в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В и 480 В переменного тока.

    Мощность элемента

    Фазы

    Размер автоматического выключателя (ампер) Размер медной проволоки в калибре
    208 В 240 В 277В 480 В 208 В 240 В 277В 480 В
    3 кВт 1 20 А 20 А 15 А 15 А 12 12 14 14
    3 20 А 20 А 15 А 12 12 14
    3,8 кВт 1 25 А 20 А 10 10
    4 кВт 1 25 А 25 А 20 А 15 А 10 10 12 14
    3 25 А 25 А 15 А 10 10 14
    4,5 кВт 1 30 А 25 А 25 А 15 А 10 10 10 14
    3 30 А 25 А 15 А 10 10 14
    5 кВт 1 30 А 30 А 25 А 15 А 10 10 10 14
    3 30 А 30 А 15 А 10 10 14
    5,5 кВт 1 35 А 30 А 25 А 15 А 8 10 10 14
    3 35 А 30 А 15 А 8 10 14
    6 кВт 1 40 А 35 А 30 А 20 А 8 8 10 12
    3 35 А 30 А 15 А 8 10 14
    8 кВт 1 50 А 45 А 40 А 25 А 8 8 8 10
    3 45 А 40 А 20 А 8 8 12
    9 кВт 1 50 А 45 А 25 А 8 8 10
    3 50 А 45 А 25 А 8 8 10
    10 кВт 1 50 А 30 А 8 10
    3 50 А 25 А 8 10
    11 кВт 1 50 А 30 А 8 10
    3 50 А 25 А 8 10
    12 кВт 1 35 А 8
    3 30 А 10

    Похожие сообщения:

    • Как подключить 3-фазный термостат одновременного водонагревателя?
    • Как подключить 3-фазный неодновременный термостат водонагревателя?

    Цветовые коды проводки IEC и NEC

    Калибр проводов и размеры автоматических выключателей для водонагревателей приведены ниже в качестве ссылки для загрузки для дальнейшего использования.

    Похожие сообщения:

    • Как переключить электрический водонагреватель между 120 В и 240 В?
    • Как управлять электрическим водонагревателем с помощью переключателей?

    Общие меры предосторожности
    • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
    • Не угадаешь. Всегда отключайте источник питания, выключая главный автоматический выключатель перед обслуживанием, ремонтом или установкой электрооборудования.
    • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего сечения и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
    • Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
    • Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы и умеющих обращаться с электричеством.
    • Прочтите все инструкции и предупреждения и строго следуйте им.
    • Самостоятельно выполнять электромонтажные работы не только опасно, но и незаконно в некоторых регионах. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и проводку термостата . В наших следующих постах мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы их управления. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по подключению. Оставайтесь с нами и поделитесь с друзьями.

    Сопутствующие руководства по установке проводки

    • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
    • Как определить количество автоматических выключателей в щите?
    • Как определить размер центра нагрузки, щитов и распределительного щита?
    • Как определить правильный размер подпанели?
    • Установка однофазной электропроводки в доме – NEC и IEC
    • Установка трехфазной электропроводки в доме – NEC и IEC
    • Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
    • Как подключить портативный генератор к домашней электросети — 4 метода
    • Как подключить аналоговую и IP PTZ-камеру к DVR и NVR?
    • Как подключить различные системы пожарной сигнализации — обычные и адресные
    • Еще больше руководств по установке электропроводки в жилых помещениях

    Показать полную статью

    Связанные статьи

    Кнопка «Вернуться к началу»

    Инструкции по монтажу – проектирование архитектурного отопления

    ВАЖНО! СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

    Инструкции по установке и эксплуатации
    Прочтите все инструкции Перед использованием нагревателя

    Снятие передней крышки

    Установка:

    Шаг 1: Глевам для установки лицензионным электрическим.

    Шаг 2: Снимите переднюю крышку, подняв верхнюю часть, чтобы отсоединить ее от задней панели (см. выше).

    Шаг 3: Удалите соответствующую заглушку сбоку или сзади распределительной коробки.

    Шаг 4: Используйте подходящий разъем и провод в соответствии с N.E.C. и местные коды.

    Шаг 5: Подсоедините согласно схеме.

    Шаг 6: Установите заднюю панель на соответствующую поверхность с помощью подходящего крепежа.

    Шаг 7: Установите на место крышку распределительной коробки. Закрепите винтом.

    Шаг 8: При необходимости установите аксессуары. См. стр. 4.

    ПРИМЕЧАНИЕ. Заглушки можно использовать в качестве каналов для прокладки проводов, если передняя панель крепится к задней пластине с помощью винтов. Если передняя часть не закреплена винтом (винтами), в глухих и угловых секциях следует использовать кабелепровод или армированный кабель.

    НЕПРЕРЫВНОСТЬ ЗАЗЕМЛЕНИЯ:

    Непрерывность заземления должна поддерживаться между распределительными коробками нагревателей или глухими секциями при непрерывной работе. Для этого используйте:

    1. Перечисленные кабельные втулки или другие ниппели с прокалывающими контргайками для соединения распределительных коробок.

    2. Протяните перемычку заземления от винта заземления в одной распределительной коробке к винту заземления в соседней распределительной коробке.

    ОСТОРОЖНО: ВЫСОКАЯ ТЕМПЕРАТУРА, ДЕРЖИТЕ ЭЛЕКТРИЧЕСКИЕ ШНУРЫ, ШТОРЫ И ДРУГИЕ ОБОРУДОВАНИЕ ОТ ОБОГРЕВАТЕЛЯ.

    НЕ УСТАНАВЛИВАЙТЕ МЕНЕЕ 1,5 ДЮЙМА ОТ ПОЛА НА НИЖНЕМ ВХОДЕ ВОЗДУХОЗАБОРНИКА

    ВЕРХ
    НЕ ИСПОЛЬЗУЙТЕ ОБОГРЕВАТЕЛЬ БЕЗ ПЕРЕДНЕЙ КРЫШКИ PL.

    ОСТОРОЖНО ВЫСОКАЯ ТЕМПЕРАТУРА:

    Держите электрические шнуры подальше от обогревателя. Не размещайте нагреватель ниже электрической розетки. Не устанавливайте обогреватель на поверхности с виниловым покрытием или поверхности из пенопласта. НЕ устанавливайте обогреватель на поверхности, покрытые бумагой или тканью.

    Держите все драпировки и мебель на расстоянии не менее 4 дюймов от обогревателя и 12 дюймов над обогревателем.

    – ПРЕДУПРЕЖДЕНИЕ –

    Высокая температура может со временем обесцветить синтетические ткани.

    НЕ устанавливайте обогреватели на поверхности из горючих волокон целлюлозы низкой плотности.

    НЕ устанавливайте нагреватель ниже электрической розетки.

    НЕ вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

    Во избежание возгорания ЗАПРЕЩАЕТСЯ хранить и использовать бензин или другие легковоспламеняющиеся пары и жидкости вблизи обогревателей.

    Важно: обогреватели более 250 Вт на фут. «ВАЖНЫЕ ИНСТРУКЦИИ —

    СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

    – – ПРЕДУПРЕЖДЕНИЯ –

    1. При использовании электроприборов всегда следует соблюдать основные меры предосторожности для снижения риска возгорания, поражения электрическим током и травмирования людей, включая следующие:

    2 ● Прочтите все инструкции перед использованием данного обогревателя.

    3. Нагреватель имеет внутри нагревательные элементы, образующие электрическую дугу или искрение.

    4. Этот обогреватель сильно нагревается во время работы. Во избежание ожогов не допускайте контакта голой кожи с горячими поверхностями. Держите горючие материалы, такие как мебель, подушки, постельное белье, бумагу, одежду и шторы, вдали от обогревателя.

    5. Во избежание возможного возгорания ни в коем случае не блокируйте вход или выход воздуха.

    6. Не вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

    7. Прочтите все информационные этикетки. Убедитесь, что провода электропитания имеют то же напряжение, что и нагреватели. Все электрические работы и материалы должны соответствовать Национальному электротехническому кодексу (NEC), Закону о безопасности и гигиене труда (OSHA), а также всем государственным и местным нормам.

    8. ВНИМАНИЕ! ВЫСОКАЯ ТЕМПЕРАТУРА: Держите электрические шнуры подальше от обогревателя. Не размещайте нагреватель ниже электрической розетки. Не устанавливайте обогреватель на поверхности, покрытые винилом или пеной. Не устанавливайте обогреватель на поверхности, покрытые бумагой или тканью. Держите все драпировки и мебель на расстоянии не менее 4 дюймов перед обогревателем и 12 дюймов над обогревателем.

    9. Высокая температура может со временем обесцветить синтетические ткани.

    10. НЕ устанавливайте обогреватели напротив горючих поверхностей из целлюлозных волокон низкой плотности.

    11. НЕ устанавливайте нагреватель ниже электрической розетки.

    12. НЕ вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

    13. Во избежание возгорания ЗАПРЕЩАЕТСЯ хранить и использовать бензин или другие легковоспламеняющиеся пары и жидкости вблизи обогревателей.

    14. ВНИМАНИЕ!

    Отключите электропитание на щите электропитания (автоматический выключатель или блок предохранителей) и заприте или повесьте бирку дверцу щита, чтобы никто не мог восстановить электропитание, пока вы работаете с нагревателем. Невыполнение этого требования может привести к серьезному поражению электрическим током, ожогам или возможной смерти.





    15. НЕПРЕРЫВНОСТЬ ЗАЗЕМЛЕНИЯ: Непрерывность заземления должна поддерживаться между распределительными коробками нагревателей или глухими секциями в непрерывном направлении. Для этого:

    1. Перечисленная втулка кабелепровода или другие резьбовые ниппели с контргайками протыкающего типа для соединения распределительных коробок.
    2. Протяните перемычку заземления от винта заземления в одной распределительной коробке до винта заземления в соседней распределительной коробке.



    ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

    Процедуры электромонтажа и соединения должны соответствовать Национальному электротехническому кодексу (NEC) и местным нормам.


    ПРЕДУПРЕЖДЕНИЕ

    При сверлении отверстий в полевых условиях для монтажа обратите внимание:
    1. Не сверлите рядом с капиллярной трубкой. Разрешить 1/2 дюйма.
    2. Не сверлите внутри электрической распределительной коробки.
    3. Не сверлить рядом с элементом. Разрешить 1/2 дюйма.
    Если блоки не поставляются с заводским кодом ko на задней панели, обратите внимание:
    1. Устанавливаемые на месте установки ko могут располагаться только так, чтобы НЕ мешать установленным на заводе компонентам.
    2. Соблюдайте расстояние 1/2 дюйма между токоведущими и неподвижными металлическими частями.

    Многочисленная проводка основной платы — опциональный навесной находной Если вы подключаете несколько базовых плат к одному блоку управления, рекомендуется использовать один блок управления для каждой комнаты.

    ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

    Нагреватель должен быть правильно установлен перед использованием

    1. Если нагреватели имеют встроенные термостаты, установите вал в среднее положение и дайте поработать несколько часов. Если температура в помещении слишком высокая, поверните вал против часовой стрелки. Если температура в помещении слишком низкая, поверните вал по часовой стрелке, пока не будет достигнута комфортная температура. Дайте комнатной температуре стабилизироваться после каждого изменения настройки.

    2. Доступ к регулировочному валу термостата и разъединителю возможен через отверстие в решетке на левом или правом конце нагревателя.

    3. При первом включении обогреватель может издавать легкий безвредный запах. Это вызвано активацией компонентов внутреннего нагревателя в первый раз и не должно повторяться.

    4. Выберите комфортную настройку на всех термостатах, если они поставляются.



    ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

    1. Перед очисткой убедитесь, что питание отключено на панели автоматического выключателя.

    2. Пыль будет скапливаться между ребрами элемента. Для достижения максимальной эффективности обогреватель необходимо регулярно чистить.

    Перед очисткой обогревателя убедитесь, что он выключен и нагревательный элемент остыл. Для уборки можно использовать пылесос с насадкой-щеткой. Поверхность обогревателя можно протирать слегка влажной тряпкой.

    3. Восстановить питание обогревателя.

    4. Все остальные виды обслуживания должны выполняться квалифицированным лицензированным электриком.

    5. Мебель, портьеры и ковры: Для правильной работы обогревателей необходима свободная циркуляция комнатного воздуха через нагревательный элемент. Держите электрические шнуры, шторы, коврики и другие предметы мебели подальше от обогревателя. Мебель должна располагаться на расстоянии не менее 4 дюймов от обогревателя. Занавески должны выступать за верхнюю часть обогревателя минимум на 12 дюймов. Если вы предпочитаете шторы длиной до пола, они должны быть на высоте не менее 3 дюймов над полом и иметь зазор не менее 4 дюймов от задней складки до передней крышки обогревателя.

    6. Для достижения наилучших результатов при использовании коврового покрытия оставьте зазор в 1 1/2 дюйма для коврового покрытия, которое будет установлено под обогревателями и углами. Коврики можно подкладывать до обогревателя при условии, что они не имеют такой толщины, которая блокировала бы впуск воздуха в нижней части обогревателя.

    7. Если передняя решетка была снята для чистки, замените ее так же, как она была до чистки. Если для крепления передней крышки или торцевых заглушек использовались винты, обязательно замените их.

    ОГРАНИЧЕННАЯ ГАРАНТИЯ

    На изделия, на которые распространяется настоящая гарантия, распространяется гарантия на отсутствие дефектов изготовления и материалов в течение одного года с даты продажи. Эта гарантия не распространяется на повреждения в результате несчастного случая, неправильного использования или модификации; ни там, где подключенное напряжение более чем на 5 % превышает напряжение, указанное на паспортной табличке, ни на оборудовании, неправильно установленном, подключенном или обслуживаемом с нарушением инструкции. Эта гарантия действительна только в пятидесяти штатах США. Никакие другие письменные или устные гарантии не применяются. Ни один сотрудник, агент, дилер или другое лицо не уполномочено давать какие-либо гарантии от имени Design Architectural Heating. Покупатель несет ответственность за все расходы, связанные с демонтажем или повторной установкой и отправкой изделия для ремонта. В рамках данной Гарантии нерабочие блоки должны быть возвращены на ближайший завод Design Architectural Heating, и мы бесплатно отремонтируем или заменим их по нашему выбору с оплатой обратной перевозки компанией Design Architectural Heating. Согласовано, что такой ремонт или замена является исключительным средством правовой защиты, доступным от Design Architectural Heating, и что Design Architectural Heating не НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ ЛЮБОГО РОДА, ВКЛЮЧАЯ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УЩЕРБ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому указанное выше исключение или ограничение может не применяться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату. Товар, возвращаемый на завод, должен сопровождаться разрешением на возврат и служебной идентификационной биркой. При запросе авторизации укажите все каталожные номера, указанные на изделии.

    ДИЗАЙН АРХИТЕКТУРНОЕ ОТОПЛЕНИЕ
    P.O. Box 7110, Lewiston, Maine 04243

    Boston Heating Supply — страница не найдена

      Поиск по категориямКотлыГорелкиВоздуходувки/ДвигателиРасширительные бакиФитингиПечиHVACМаслоPex/RadiantСантехникаНагреватели для бассейновНасосыНакопительные бакиТермостаты/Управление/ИнструментыВодонагревателиВодонагревателиФильтры для водыКлапаныВентиляция

    • * СРОЧНАЯ РАСПРОДАЖА *
    • А. Ю. McDonald DuraMac
    • American Standard Water Heaters
    • American Water Heaters
    • Amtrol Expansion Tanks
    • Aquamotion
    • Armstrong Pumps / Parts
    • Axiom Industries Ltd.
    • Baxi Tankless Parts
    • Bell & Gossett
    • Bosch Parts
    • Broan Fresh Air
    • Burnham
    • Cash Acme
    • Расширительные баки Cash Acme
    • Charlotte Cast Iron
    • Chicago Faucets
    • DAB Water Technology
    • Danfoss
    • Горячие поверхностные воспламенители прямого действия
    • DiversiTech
    • Dormont
    • DuraVent PolyPro
    • Eemax P. O.U. Water Heaters
    • Emmeti Radiant Systems
    • Eternal Parts
    • Fernox
    • Fieldpiece
    • Grundfos Pumps
    • Hatco Electric Boosters
    • Heat-Fab
    • Heat-Timer
    • Honeywell
    • HTP (Heat Transfer Products)
    • ICM Controls
    • Insinkerator
    • IPEX System 1738 Flue Gas Venting
    • Krowne
    • Laars Heating Systems
    • Lanair
    • Legend
    • LG HVAC Spit Systems
    • Liberty Pumps
    • LUXPRO
    • McDonnell & Miller
    • Milwaukee Tools
    • Navien
    • Neutra-Safe
    • NTI — NY Thermal, Inc.
    • Nu-Calgon Chemicals
    • Oxbox: торговая марка Trane
    • Panasonic HVAC Split Systems
    • PRO1 IAQ Thermostats
    • Raypak
    • Rehau
    • RenewAire
    • Riello
    • Rigid Tools
    • Robertshaw Heating Supplies
    • Rotom OEM Blowers / Motors
    • Sanyo HVAC Split Systems
    • Sauermann
    • Перехватчики жира Schier
    • Sentinel Chemicals
    • Skuttle Indoor Air Quality Products
    • Soler & Palau Ventilation
    • SpacePak Central Air
    • Spirotherm
    • Suntec
    • Supco HVAC Parts
    • Takagi Parts & Accessories
    • Tekmar
    • Thermo-Dynamics Oil Fired Pool Heaters
    • Tjernlund
    • Toto
    • TPI — HVAC Test Equipment
    • Гибкий газопровод TracPipe CounterStrike
    • Треугольная трубка
    • Косвенные водонагреватели Turbomax
    • Turbonics / Twin-Flo
    • Uponor/Wirsbo Radiant Systems
    • Системы отопления Utica
    • Viega
    • Wal-Rich
    • Watts
    • Webstone
    • White-Rodgers
    • 90 Rdgers Lock / Zoom 90 RLS 90 90 90 90 90 90 90

    Главная > Страница не найдена

    Запрошенная вами страница не может быть найдена или удалена. Пожалуйста, используйте меню слева для навигации по этому магазину или позвоните в Boston Heating Supply по бесплатному телефону 866-9.14-9802. Вы также можете отправить свой вопрос по электронной почте [email protected]

    .

    Ваша корзина пуста.

    Адрес электронной почты:
    Пароль:

    Вам будет предложено ввести пароль на следующей странице


    Создать учетную запись
    Забыли пароль?

    Инструкции по установке нагревателя Envi | Современные электрические настенные обогреватели

    НАСТЕННОЕ КРЕПЛЕНИЕ

    Извлеките из коробки нагреватель, монтажный комплект и рамку для упаковки. Сохраните упаковочные материалы для будущего использования.

    рисунок 1

    Шаг 01

    Разверните и разгладьте боковые стороны рамы упаковочной вставки (монтажный шаблон) и поставьте шаблон на пол. На боковых сторонах шаблона есть предварительно пробитые отверстия, чтобы отметить высоту установки нагревателя на расстоянии 6 или 8 дюймов (15 или 20 см) от нижней части нагревателя до пола. Выберите любую высоту установки и отметьте на стене три места для отверстий. (см. рис. 1). Два верхних отверстия предназначены для монтажных зажимов, а нижнее — для третьего крепежного винта, спрятанного внутри нижней дверцы доступа, как описано в шаге 5 ниже.

    ПРИМЕЧАНИЕ. Большинство установщиков используют ТОЛЬКО внутренний винт стопорной планки вместо нижнего монтажного отверстия.

    Шаг 02

    Вверните анкеры (рис. 2) в стену в отмеченных местах. Расстояние от верхних винтов до пола должно быть прибл. От 19 до 21 дюйма (от 48 до 53 см). Если на пути находится стойка, не используйте прилагаемый анкер для гипсокартона, а просто ввинтите прилагаемый монтажный винт прямо в стойку. Для каменных стен используйте прилагаемые анкеры для каменных стен и просверлите отверстие диаметром 4,5 мм (3/16 дюйма) с помощью сверла по каменной кладке (не входит в комплект).

    Рис. 2

    Рис. 3

    Шаг 03

    Вкрутите два монтажных зажима (стрелкой вверх) в два верхних места крепления и прочно закрепите их на стенных анкерах с помощью прилагаемых винтов. (см. рис. 3). НЕ затягивайте слишком сильно. За крепежным зажимом должен быть зазор, на который можно повесить обогреватель.

    Рис. 4

    Шаг 04

    Примечание: убедитесь, что вы предварительно установили винт фиксирующей планки, прежде чем монтировать нагреватель. (См. рис. 4 ниже). Установите нагреватель на монтажные зажимы (сначала выровняйте правую сторону) и обязательно плотно прижмите нагреватель, чтобы обеспечить надежную фиксацию. Вы услышите, как он «встанет на место». (Рис. 5 выше)

    Установка фиксирующей планки для стационарного крепления

    Настенные обогреватели Envi имеют дополнительный способ стационарного крепления обогревателя к стене. Внутри обогревателя встроен запорный механизм, который задействуется путем вкручивания внешнего стопорного винта в нижнюю часть вентиляционного отверстия обогревателя.

    Стопорный винт и шестигранный ключ входят в монтажный комплект. Этот метод запорной планки является альтернативным методом существующей процедуры установки нижнего винта, описанной выше, однако многие клиенты сочтут, что метод крепления запорной планки сам по себе достаточен.

    Рис.5

    Шаг 01

    Установка винта стопорной планки (рис.
    5)

    ПЕРЕД УСТАНОВКОЙ ОБОГРЕВАТЕЛЯ НА СТЕНУ. Выньте фиксирующий винт из монтажного комплекта и, пока нагреватель лежит горизонтально, используйте прилагаемый шестигранный ключ для предварительной установки винта в отверстие с левой стороны нижнего вентиляционного отверстия (рис. 5). Закрутите стопорный винт примерно на 3/8 дюйма, но убедитесь, что вы не завинчиваете его слишком сильно, так как он заблокирует монтажные отверстия на задней стороне нагревателя и помешает надежному креплению.

    Шаг 02

    Установите обогреватель.

    Прикрепите обогреватель к стене, следуя остальным инструкциям по монтажу на предыдущей странице.

    Рис.5

    Шаг 03

    Затяните стопорный винт (рис. 5)

    Следуйте остальным инструкциям по монтажу, чтобы убедиться, что обогреватель правильно установлен на монтажных зажимах, а затем затяните стопорный винт, чтобы закрепить обогреватель на стене. НЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРОИНСТРУМЕНТ! НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ, просто поворачивайте винт до тех пор, пока стопорная планка слегка не прижмется к левому монтажному зажиму внутри обогревателя.

    Поиск и устранение неисправностей

    Если обогреватель не работает, проверьте следующее, прежде чем обращаться за помощью по техническим вопросам:

    Шаг 01

    Совет номер один по поиску и устранению неисправностей — проверить, что внутренний электрический предохранительный выключатель (Wall-SensTM) занимается. Обогреватель ВООБЩЕ НЕ БУДЕТ РАБОТАТЬ, если этот переключатель не задействован. Эта проблема возникает, когда правая сторона нагревателя недостаточно проталкивается вниз между зазором между стеной и монтажным зажимом. Крепежный зажим может сплющиться, если его закрутить слишком сильно. Неровные стены также могут вызвать те же проблемы с монтажом/настенным переключателем.

    Шаг 02

    Убедитесь, что шнур питания подключен к электрической розетке и нагреватель включен, убедившись, что индикатор на передней панели горит. Если нет, подключите обогреватель к розетке и нажмите кнопку включения/выключения питания.

    Шаг 03

    Если нагреватель был жестко подключен, обратитесь к электрику, чтобы проверить правильность всех подключений. Убедитесь, что вы подключили правильное напряжение. Многие люди не понимают, как работать с проводкой 220 вольт. Всегда трижды проверяйте напряжение и модель нагревателя, поскольку это распространенная ошибка, которая может привести к неисправности нагревателя и создать серьезную угрозу безопасности.

    Шаг 04

    Проверьте, есть ли электричество в цепи, убедившись, что выключатель в блоке выключателя находится во включенном положении.

    Технические характеристики и сертификаты

    ХАРАКТЕРИСТИКИ ПРОДУКТА

    Номинальная мощность: 500 Вт (все модели)
    Номинальное напряжение и ток: Модели LE5012D/N = 4,17 А при 120 В
    Модели LE5022D/N = 2,27 А при 220 В
    Типоразмер: 19,3 дюйма Ш x 2,2 дюйма Д x 2,27 дюйма В
    (49,0 см Ш x 5,6 см Г x 56,4 см В)
    Вес нетто: 10 фунтов (4,5 кг)
    Вес в упаковке: 12 фунтов (5,5 кг)

    ПЕРЕЧЕНЬ БЕЗОПАСНОСТИ

    Соответствует UL Std: UL 2021
    Серт. стандарт CAN/CSA: C22.2 № 46
    Соответствует стандарту IEC: 60335-1 и 60335-2-30
    Соответствует AS/NZS: 60335.1 и 60335.2.30

    Счастливые клиенты

    Великолепный продукт американского производства!!

    «Я заказал 5 таких устройств, и хотя я еще не установил их все, те, которые у меня есть, работают так, как ожидалось. Ранее я покупал нагреватели Envi, поэтому я заказал больше. Я использую эти нагреватели. в моем собственном доме, а также в сдаваемом в аренду помещении, для обогрева помещений не были установлены газоходы с принудительной подачей воздуха.0003

    Молодой сварщик1

    Отличный обогреватель

    «У меня была небольшая проблема с адаптацией обогревателя к очень неровной стене в утепленном сарае 10 X 14, который я переоборудую в небольшую мастерскую по дереву, но после его установки он работал нормально и поддерживал температуру с постоянным уровнем комфорта и позволяет легко работать с обогревателем благодаря низкому профилю. »

    Боб

    Стильный и функциональный

    «Это отличные маленькие блоки, которые поглощают массу тепла. Они очень гладкие и отлично обогревают наш блок над гаражом свекрови. Цена доступная для того, что вы получаете. Я пробовал другие бренды, и этот от самый красивый и лучший обогреватель, который я когда-либо покупал.»

    Джош

    ЗАГРУЗИТЬ БОЛЬШЕ ОТЗЫВОВ

    Настенный панельный обогреватель номер один в мире

    Получите сегодня и присоединитесь к более чем 200 000 довольных клиентов

    Купить Envi сейчас

    Загрузите руководство по экономии счетов за отопление Envi бесплатно!

    СКАЧАТЬ БЕСПЛАТНОЕ РУКОВОДСТВО

    Гибридный водонагреватель Руководство по установке своими руками

    Гибридные электрические водонагреватели (также известные как водонагреватели с тепловым насосом) являются наиболее эффективными из доступных водонагревателей. Они сокращают потребление энергии для нагрева воды до 50% и могут сэкономить сотни долларов в год на затратах на электроэнергию. Вы также можете питать гибридный водонагреватель от возобновляемой энергии.

    На что следует обратить внимание перед покупкой гибридного водонагревателя

    При выборе следующего водонагревателя необходимо учитывать множество факторов. Гибридные водонагреватели могут быть отличным вариантом, но перед покупкой нового бака вам следует учесть следующее:

    • Убедитесь, что у вас есть достаточная мощность в вашем водонагревателе, проверив требования модели, которую вы покупаете. Всегда консультируйтесь с электриком, если у вас есть вопросы.
    • Определите, подходит ли ваше местоположение для гибридного водонагревателя.
      • Надлежащая вентиляция. Большинство резервуаров необходимо устанавливать в помещении площадью 700 кубических футов или более (например, 7 футов x 10 футов x 10 футов). В качестве альтернативы водонагреватель может быть выведен в более просторное помещение/снаружи.
      • Достаточная высота: резервуары гибридных водонагревателей выше, чем традиционные электрические резервуары, поэтому перед покупкой убедитесь, что ваше пространство соответствует требованиям производителя.
      • Прилегающие помещения: Гибридные водонагреватели могут быть более шумными, чем традиционные водонагреватели, и при установке без воздуховодов холодный воздух будет выбрасываться прямо в непосредственной близости. Убедитесь, что бак не установлен в месте, которое негативно повлияет на комфорт в вашем доме.

    Если вы планируете приобрести гибридный водонагреватель и хотите установить его самостоятельно, выполните следующие действия. И помните, если у вас есть сомнения, всегда обращайтесь к профессиональному установщику, например, к торговому партнеру Energy Trust.

    Безопасность превыше всего

    Прежде чем начать, всегда выключайте автоматический выключатель и трижды проверяйте подачу электроэнергии, чтобы убедиться, что питание не подается на существующий резервуар. Будьте осторожны, поднимая и перемещая предметы, и помните, что гибридные водонагреватели очень тяжелые. Также помните о протечках или стоячей воде, из-за которых можно поскользнуться.

    Пошаговое видео

    Шаг 1: Что вам понадобится

    Инструменты:

    • Набор отверток и ключей
    • Сверло
    • Рулетка
    • Тефлоновая лента
    • Уровень
    • Стремянка
    • Тестер электрического тока
    • Садовый шланг
    • Труборез или ножовка

    Расходные материалы:

    • Гибридный водонагреватель
    • Трубы водопроводные
      • Трубка PEX
      • Гибкий источник питания
    • Изолента и колпачки
    • Изоляция труб
    • Сейсмостойкие ремни
    • Нижняя панель (изоляция из жесткого пенопласта)
    • Сливной поддон
    • Прокладки при необходимости

    >Начните видео с 1:40 для этого шага

    Шаг 2: Вывод из эксплуатации и демонтаж

    1. Чтобы демонтировать старый водонагреватель, сначала отключите электропитание агрегата в распределительной коробке. Проверьте с помощью тестера напряжения, чтобы убедиться, что он выключен. Затем отсоедините электрические соединения.
    2. Отключите подачу воды к агрегату и отсоедините водопроводные соединения.
    3. Слейте воду из устройства с помощью садового шланга. Насос может понадобиться, если вы работаете в подвале или на неровной поверхности.
    4. Демонтаж устройства должен выполняться вдвоем, поэтому обратитесь за помощью и при необходимости используйте ручную тележку.

    >Начните видео с 6:24 для этого шага

    Утилизация вашего старого водонагревателя

    Воспользуйтесь инструментом «Найти переработчика» на сайте www.oregonmetro.gov, чтобы утилизировать свой старый водонагреватель. Вы также можете заглянуть в службы по вывозу мусора, в местные центры отходов или в Habitat for Humanity или в подобные магазины повторного использования.

    Шаг 3. Разместите новый блок и установите сейсмостойкие ремни

    1. Используйте сливной поддон водонагревателя в качестве маркера места установки — вы можете избежать возможного затопления, поместив водонагреватель на дренажный поддон и проложив трубу от поддон к сливу. Если у вашего водонагревателя его нет, измерьте трубы горячей и холодной воды, чтобы обеспечить надлежащий зазор для нового устройства.
    2. Поместите водонагреватель на нижнюю панель, при необходимости обрежьте и удалите старые трубы.
    3. Установите сейсмостойкие ремни.
    4. Убедитесь, что воздушный фильтр и передняя панель доступны.
    5. Убедитесь, что устройство выровнено. При необходимости используйте прокладки. Прокладка — это кусок материала, используемый для выравнивания, который сужается от очень тонкого на одном конце до очень толстого на дальнем конце. Прокладки могут быть пластиковыми, металлическими или деревянными.

    >Начать видео в 11:58 для этого шага

    Шаг 4. Подсоединение трубопровода

    1. Соедините водопроводные трубы с помощью гибких труб (без пайки, хомутов или клея). Используйте тефлоновую ленту на всех резьбовых соединениях.
    2. Установите предохранительный клапан температуры/давления (TPV). Инструкции по установке см. в руководстве по эксплуатации вашего водонагревателя.
    3. Изолируйте горячее водоснабжение с помощью гибкой изоляции труб для максимального энергосбережения.
    4. После того, как вы обезопасите себя, вы можете начать пополнять свой отряд. Во-первых, откройте кран с горячей водой в вашем доме (это позволит воздуху выйти, когда вы наполните бак). Затем включите подачу холодной воды к агрегату. Бак полон, когда из крана идет постоянный поток.

    >Начать видео в 18:07 для этого шага

    Шаг 5: Установка дренажа

    1. Направьте ПВХ-трубу от дренажного отверстия к дренажному отверстию. Вы можете направить воду к существующему стоку, такому как стиральная машина. Если слив осуществляется на открытом воздухе, изолируйте его, чтобы предотвратить замерзание.
    2. Если дренажа нет, требуется конденсатный насос. Следуйте инструкциям вашего устройства.

    >Запустите видео в 19:30 для этого шага

    Шаг 6: Установите электрические соединения

    Для подключения электропроводки следуйте инструкциям в руководстве по эксплуатации вашего устройства и проверьте напряжение с помощью тестера электрического тока. Всегда обращайтесь к профессионалу, если сомневаетесь.

    >Начать видео в 20:34 для этого шага

    Шаг 7: Включите

    1. Снова включите выключатель.
    2. Убедитесь, что слив конденсата или насос работают правильно при первом использовании.
    3. Включите водонагреватель. Нажмите кнопку включения/выключения, а затем кнопку режима. По умолчанию он должен автоматически переходить в режим энергосбережения.

    >Начать видео в 22:24 для этого шага

    И последнее

    Не забывайте, что за установку водонагревателя своими руками предусмотрены поощрения. См. детали поощрения.

    Узнать больше

    Дополнительные ресурсы

    Водонагреватель

    Сколько лет моему водонагревателю?

    Уровень квалификации: Легкий

    Водонагреватель

    Слить, смыть и сохранить: Обслуживание водонагревателя 101

    Уровень квалификации: Средний

    Водонагреватель

    На что следует обратить внимание при покупке нового водонагревателя

    Уровень квалификации: Легкий

    Бесплатные руководства по установке напольного отопления для домашних мастеров и профессионалов-Radiantec

    Руководства по установке – Наши руководства по установке лучистого отопления написаны понятным языком с картинками и схемами. Они разработаны, чтобы помочь самодельщикам (DIY), специалистам по отоплению или «достаточно компетентным разнорабочим» устанавливать системы лучистого отопления с уверенностью и превосходными результатами . Руководство и дополнения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в формате PDF.

    Позвоните по бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса, чтобы получить их по почте.

    Файлы PDF имеют большой размер. Загрузка некоторых из них может занять до 5 минут, если у вас медленное соединение, поэтому подождите, пока они загрузятся.

    Для просмотра PDF-файлов вам потребуется бесплатная программа Adobe Acrobat Reader. Если у вас еще не установлен Adobe Acrobat Reader, его можно бесплатно загрузить здесь.

    Чтобы загрузить файлы, просто нажмите на фотографию рядом с приложением, которое вы хотите просмотреть.


    Руководство по проектированию и строительству

    Если вы плохо знакомы с лучистым теплом, наше Руководство по проектированию и строительству обязательно к прочтению! В этом руководстве содержится обширная общая информация об излучаемом тепле . Методы утепления перекрытий, расчет теплопотерь, варианты труб, варианты системы и многое другое, все написано простым для понимания домовладельцем языком с картинками и схемами.


    Система Open Direct

    Инструкции по установке системы Open Direct . В прямой системе используется один высокоэффективный водонагреватель для обеспечения горячей водой для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех компонентов.


    Закрытая система .

    Закрытая система использует специальный водонагреватель или бойлер для бытовых нужд, чтобы сделать горячую воду для лучистого тепла. Пошаговая инструкция с фотографиями всех компонентов.


    Непрямая система

    Инструкции по установке непрямой системы . В косвенной системе используется один высокоэффективный бытовой водонагреватель для обеспечения горячей водой для отопления помещений и бытовых нужд; однако, в отличие от прямой системы, бытовая вода и теплоноситель разделены теплообменником.


    Трубка для бетонной плиты

    Инструкции по установке трубки для бетонной плиты . Установка труб в бетоне является одним из самых простых и экономически эффективных способов установки лучистого тепла . Вы также захотите обратиться к Руководству по проектированию и строительству для методов изоляции плит.


    Между лагами пола

    Инструкции по установке труб между лагами пола . Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. В этом руководстве показано, как!

    Укладка труб поверх пола

    Инструкции по установке труб поверх пола . Если вы умеете делать все своими руками и не возражаете против работы с электроинструментами, то вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что нужно делать.


    Установка труб на потолке

    Инструкции по установке трубок в потолке . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта любому пространству , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью нагреть помещение.


    Установка труб в стены

    Инструкции по установке труб в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью нагреть помещение.


    Установка полотенцесушителя

    Инструкции по установке полотенцесушителя. Ничто не сравнится с роскошным теплым полотенцем при выходе из душа; это дополнение покажет вам, как это сделать!


    Установка водонагревателя Polaris

    Инструкции по установке водонагревателя Polaris. Водонагреватель Polaris — это очень сложное устройство, и очень важно неукоснительно следовать инструкциям производителя. Однако имейте в виду, что при подключении вашей системы к Polaris вам необходимо следовать сантехническим схемам Radiantec.


    Инструкции по установке элементов управления Radiantec.

    Схемы подключения всех органов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.


    Идеи для самостоятельной компоновки трубок

    Идеи для самостоятельной компоновки трубок. Это дополнение избавляет от беспокойства о том, как вы размещаете трубки. Создайте свой собственный узор трубки, используя это дополнение.


    Базовое руководство по установке солнечного бытового водонагревателя Radiantec.

    «Базовый солнечный бытовой водонагреватель Radiantec» представляет собой предварительно спроектированный «упакованный» бытовой солнечный водонагреватель, который обеспечит обильное количество горячей воды для бытового потребления для типичной жилой семьи.
