Тормозная система автомобиля: устройство и принцип работы
Исправная работа механизма торможения – одна из основных составляющих безопасного управления транспортным средством. Поэтому правилами дорожного движения категорически запрещена езда на автомобиле с неисправными тормозами. В этой статье речь пойдет о том, каково устройство и принцип работы тормозной системы.
Устройство механизма торможения
Тормозная система на современных авто может включать в себя 3 или 4 контура, выполняющих разные задачи. К ним следует отнести:
- Основной.
- Дублирующий.
- Стояночный (ручной, горный).
- Вспомогательный.
Рабочая система
Главную роль среди перечисленных систем играет основная (рабочая). Она используется непосредственно во время езды и предназначена для замедления ТС вплоть (при необходимости) до полной остановки. Существует два типа рабочих систем:
- Дисковая.
- Барабанная.
Специальные колодки в механизмах первого типа при нажатии педали сжимают диск с двух сторон, не давая ему вращаться и останавливая колесо. В системах второго типа колодки устанавливаются внутри колесного барабана. При надавливании на педаль они распирают его, препятствуя вращению колеса.
Дублирующий тормоз
Дублирующий механизм выполняет страховочную роль, вступая в работу при отказе основного. На одних моделях она полностью дублирует задние, а также передние тормоза, на других ее действие распределяется только на одну из частей (чаще всего на задние цилиндры). Иногда эта функция возлагается на ручной тормоз.
Стояночный механизм
Стояночный (горный, ручной) тормоз предназначен для обеспечения устойчивости машины на месте стоянки. Отпуская тормозную педаль, водитель отключает основную систему. Если площадка, выбранная для остановки, имеет даже незначительный уклон, авто может запросто покатиться, и не остановится, пока не упрется во что-либо на пути. «Чем-либо» может оказаться другой автомобиль, стенка здания или дерево, и тогда повреждения практически гарантированы. Дополнительной функцией ручника является удерживание машины на склоне, если она заглохла во время подъема. В этом случае для того, чтобы тронуться с места, водитель плавно отпускает сцепление, одновременно нажимая акселератор и опуская рычаг горного тормоза. При синхронном выполнении этих действий автомобиль назад не покатится.
Привод ручного тормоза ВАЗ 2106: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — задний трос; 13 — кронштейн заднего троса
Вспомогательная система
Вспомогательные тормозные механизмы устанавливаются на крупногабаритные и тяжеловесные машины, используемые для перевозки различных грузов на дальние расстояния. Они позволяют частично разгрузить основную систему, когда автомобиль в течение достаточно длительного времени затормаживается на дорогах, проходящих по холмам или расположенным в горах.

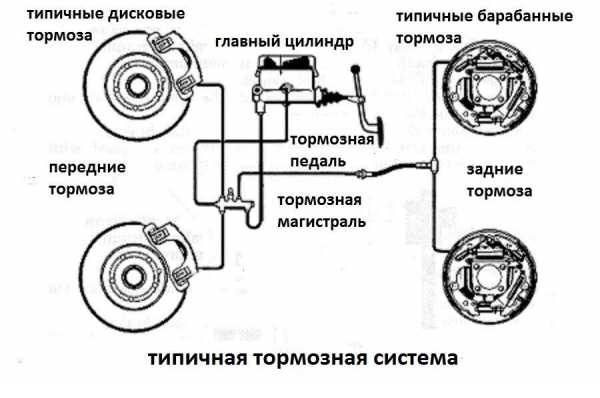

Принцип работы гидравлической тормозной системы
Работа гидравлического механизма торможения происходит в таком порядке:
- При нажатии педали происходит передача механического усилия к поршню ГТЦ.
- При движении внутри главного цилиндра поршень создает увеличенное давление ТЖ в шлангах (трубках), перемещаясь внутри которых, жидкость поступает в колесные цилиндры.
- Поршни начинают двигаться, когда жидкость, поступая в цилиндры, оказывает на них давление. В свою очередь они воздействуют на колодки, в результате чего они в зависимости от типа системы сдвигаются, сжимая с двух сторон и блокируя тормозной диск, либо раздвигаются, распирая изнутри барабан.
- Тормозные планки, вступая в плотный контакт с поверхностью диска (барабана), замедляют движение колеса. Таким образом, автомобиль может снизить скорость до нужного предела или полностью остановиться.
1 — тормозной диск; 2 — скоба тормозного механизма передних колес; 3 — передний контур; 4 — главный тормозной цилиндр; 5 — бачок с датчиком аварийного падения уровня тормозной жидкости; 6 — вакуумный усилитель; 7 — толкатель; 8 — педаль тормоза; 9 — выключатель света торможения; 10 — тормозные колодки задних колес; 11 — тормозной цилиндр задних колес; 12 — задний контур; 13 — кожух полуоси заднего моста; 14 — нагрузочная пружина; 15 — регулятор давления; 16 — задние тросы; 17 — уравнитель; 18 — передний (центральный) трос; 19 — рычаг стояночного тормоза; 20 — сигнализатор аварийного падения уровня тормозной жидкости; 21 — выключатель сигнализатора стояночного тормоза; 22 — тормозная колодка передних колес
Все это происходит, когда водитель жмет на педаль, сообщая тормозу физическое усилие. Когда нога убирается с педали, происходит выравнивание давления жидкости внутри механизма, после чего поршень ГТЦ возвращается на свое место. Возвратные пружины, воздействуя на колодки, убирают их от поверхности диска (со стенок барабана).

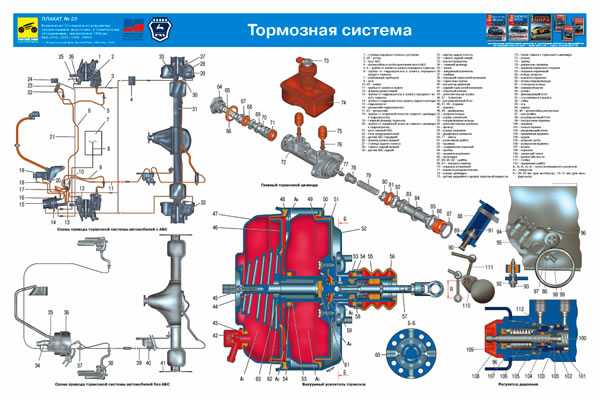

В состав простейшего гидропривода входят:
- Тормозная педаль.
- Главный цилиндр (ГТЦ).
- Колесные цилиндры.
- Шланги и трубки.
- Регулятор давления (РД).
- Вакуумный усилитель (присутствует не во всех системах).
ГТЦ в различных машинах могут слегка отличаться по конструкции, но при этом принцип работы у них всегда одинаков. Бачок для тормозной жидкости соединен с основной магистралью, благодаря чему при работе тормозного механизма постоянно компенсируются:
- Утечка жидкого состава через уплотнения цилиндров.
- Увеличение объема колесных цилиндров при стирании фрикционных накладок на колодках.
- Расширение ТЖ в результате нагревания.
Контуры управления торможением могут быть диагональными или параллельными, они разделены с помощью ГТЦ. Благодаря этой схеме тормозная система не утрачивает работоспособности, даже если один из контуров выходит из строя. Это способствует надежной работе механизма и безопасному управлению транспортным средством.
Регулятор давления
Задача этой детали состоит в том, чтобы во время быстрого торможения уменьшить давление в задних колесных цилиндрах. Дело в том, что когда водитель интенсивно нажимает тормозную педаль, срабатывает сила инерции, за счет которой масса, а значит, и центр тяжести машины уходит вперед, а колеса, расположенные на задней оси, мгновенно разгружаются. Это может стать причиной заноса, и регулятор перераспределяет давление, чтобы задние колеса не потеряли контакт с дорожной поверхностью.
1 — корпус регулятора давления тормозов; 2 — поршень; 3 — защитный колпачок; 4, 8 — стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 — кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка; 16 — пробка; 17 — пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 — уплотнитель головки поршня; 23 — уплотнитель штока поршня; 24 — заглушка; A, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры; Е — дренажное отверстие
Вакуумный усилитель тормозов (ВУТ)
Этот элемент отвечает за повышение давления рабочей жидкости в механизме торможения. Как правило, он включается в общий модуль с ГТЦ. В состав ВУТ входит круговая камера, которая разделена внутри на 2 части посредством упругой диафрагмы. Одна из частей камеры соединена с впускным коллектором силового агрегата с помощью клапана. Там создается вакуум, в то время как вторая часть сообщается с атмосферой. Надавливание педали способствует повышению давления, которое передает вакуум на поршень ГТЦ. В результате значительно увеличивается сила, с которой планки система торможения прижимаются к поверхности диска (барабана).
Вакуумный усилитель: 1 – фланец крепления наконечника; 2 – шток; 3 – возвратная пружина диафрагмы; 4 – уплотнительное кольцо фланца главного цилиндра; 5 – главный цилиндр; 6 – шпилька усилителя; 7 – корпус усилителя; 8 – диафрагма; 9 – крышка корпуса усилителя; 10 – поршень; 11 – защитный чехол корпуса клапана; 12 – толкатель; 13 – возвратная пружина толкателя; 14 – пружина клапана; 15 – клапан; 16 – буфер штока; 17 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы
Разновидности тормозных механизмов
Задача работающего механизма заключается в создании механического момента, который будет препятствовать движению колес. В основе его функции лежит сила трения соприкасающихся поверхностей. Как было сказано выше, существуют следующие виды основных тормозов: барабанные и дисковые.
Барабанные тормоза
Оснащены тормозными колодками, которые имеют полукруглую форму. Наружные стороны этих элементов оборудуются фрикционными накладками. Верхние части деталей под воздействием поршней колесных тормозных цилиндров раздвигаются, в то время как нижние жестко зафиксированы на неподвижной оси. В обычном положении колодки, удерживаемые пружинами, плотно соприкасаются поверхностями. При надавливании педали поршни раздвигают планки, которые распирают изнутри вращающийся барабан. Взаимное трение элементов замедляет крутящееся колесо до нужной скорости или остановки.

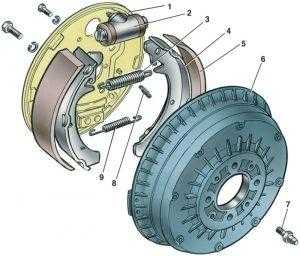

Тормозной барабан: 1. Пробка для прокачки тормозной жидкости; 2. Рабочий тормозной цилиндр; 3. Пружина; 4. Основа тормозной колодки барабанного типа; 5. Материал тормозной колодки; 6. Тормозной барабан; 7. Шпилька; 8. Пружина; 9. Пружина

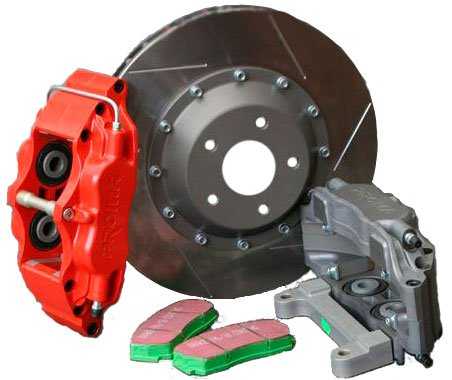

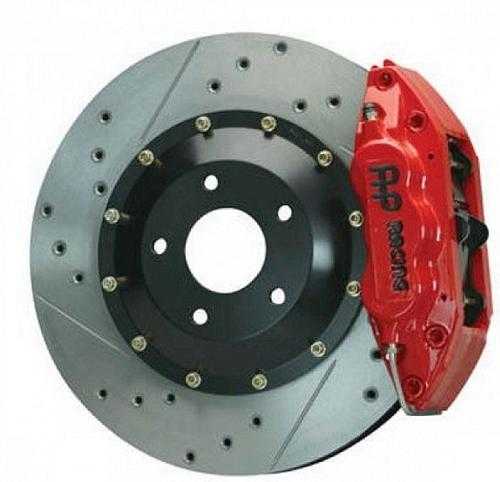

Дисковые тормоза
Дисковые механизмы оборудуются суппортом, который на разных моделях бывает подвижным или неподвижным. Если эта деталь подвижна, она обеспечивает равномерный износ накладок, а также одинаковый промежуток между колодками и поверхностью тормозного диска независимо от того, насколько сработался фрикционный материал. Крепление суппорта производится посредством кронштейна на подвеске. Рабочие цилиндры устанавливаются в имеющиеся на суппорте специальные пазы. Поверхность диска гладкая, для эффективного воздушного охлаждения на ней имеются отверстия. Деталь крепится на колесной ступице.
1 — тормозной диск; 2 —
направляющая колодок;
3 — суппорт;
4 — тормозные колодки;
5 — цилиндр;
6 — поршень;
7 — сигнализатор износа колодок;
8 — уплотнительное кольцо;
9 — защитный чехол направляющего пальца;
10 — направляющий палец;
11 — защитный кожух.
Фрикционные накладки планок в обычном положении посредством пружин прижимаются к суппорту. Поршень цилиндра колеса при надавливании на педаль прижимает колодки к диску, затормаживая его. Современные автомобили оснащаются механическими или электронными датчиками износа. Если фрикционный материал стерт до критического уровня, эти устройства оповещают водителя о неисправности: механический индикатор – свистом и скрипом при торможении, а электронный – загоранием значка на панели приборов.
Преимущества дисковых тормозов
В сравнении с барабанными тормозами дисковые обладают рядом достоинств:
- Поверхность элементов практически не меняется при нагревании благодаря высокой температурной устойчивости. Поэтому, если даже диск имеет достаточно высокую температуру, тормозной момент не ухудшается.
- Отверстия на диске способствуют высокой эффективности воздушного охлаждения.
- При торможении колодки прилегают к диску всей поверхностью накладки, что увеличивает чувствительность системы и уменьшает тормозной путь.
- Дисковый механизм более компактен и имеет меньшую массу.
- Дисковые тормоза быстрее срабатывают при надавливании на педаль, чем барабанные.
- Эффективное гашение инерции передними дисковыми тормозами (до 70%).
Помимо этого, замена колодок тормозных механизмов происходит проще и быстрее, поскольку накладки таких планок не нужно подгонять и обтачивать.
В этом материале мы рассмотрели, как работает тормозная система, разобрались с ее устройством и разновидностями. Подводя итоги, напомним, что за ее исправностью необходимо постоянно и тщательно следить, своевременно заменяя вышедшие из строя детали. Небрежное отношение может привести к серьезнейшим последствиям, поскольку от исправности механизма торможения напрямую зависит безопасность езды.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Поделиться новостью в соцсетях Метки: тормоза, тормозная система
bodyshop-info.ru
Схема тормозной системы. Виды и принцип работы тормозной системы :: SYL.ru
В данной статье будет рассмотрена схема тормозной системы легкового автомобиля. Также вы узнаете о том, как произвести прокачку системы правильно. Будут рассмотрены конструкции с антиблокировочной системой. На данный момент без них не обходится ни один качественный автомобиль. Речь, конечно, о машинах средней ценовой категории и выше. Бюджетные автомобили могут комплектоваться данной конструкцией, но она идет как дополнительная опция. В целом же тормозные системы всех машин одинаковы, они состоят из идентичных элементов.
Немного теории о тормозной системе
Как вы понимаете, она необходима для того, чтобы изменить скорость машины. Сигналом к этому может служить либо действие водителя, либо электронная система управления. Также оно необходимо, чтобы удерживать машину неподвижно во время стоянки.
Выделяют три типа тормозных систем. Первая — это, конечно же, рабочая. Она необходима для нормальной эксплуатации машины. С ее помощью осуществляется торможение с больших или малых скоростей. О том, какие особенности имеет тормозная система «Нива-2121», схема которой является классической, будет рассмотрено ниже.
Второй тип — это стояночная. Она больше известна как ручной тормоз, если нужно машину поставить на длительный срок. В частности, если имеется уклон дорожной поверхности, эта система просто необходима. Ручником можно пользоваться во время экстренной остановки. А есть еще системы запасного типа. Они сравнительно недавно начали использоваться на автомобилях. Чаще всего их можно встретить на тех машинах, на которых имеется электрический ручной тормоз. Главное ее назначение — дать возможность водителю остановить автомобиль, если откажет рабочая система. Монтируется она на машины с электрическим ручным тормозом по одной причине: стояночный тормоз не может быть выжат, если скорость автомобиля больше нуля.
Принцип функционирования
Мы привыкли, что при нажатии на педаль тормоза автомобиль начинает замедляться. Но не все вдаются в подробности того, какие процессы при этом протекают. Не каждый знает, как работает тормозная система ВАЗ-2109, схема которой приведена в данной статье. Если проще сказать, то остановка автомобиля происходит только за счет сжатия жидкости в трубках и шлангах. Давление создается с помощью главного тормозного цилиндра, он является основным узлом системы.
К тормозной жидкости предъявляются определенные требования. Она не должна терять свои свойства при сжатии и нагреве, испытывает колоссальные перегрузки во время торможения, равно как и остальные элементы. О том, какие требования предъявляются к жидкости, будет рассказано немного ниже. Давление в трубках приводит в движение суппорты, которые, в свою очередь, перемещают колодки. Последние трутся о поверхность барабана или диска, замедляя движение колеса вокруг своей оси. Тем самым автомобиль постепенно останавливается.
Главный тормозной цилиндр
Необходимо рассказать немного о конструкции главного тормозного цилиндра. Это основной элемент системы, причем не имеет значения, есть ли ABS либо нет. Он необходим для одной цели — преобразовать усилие, которое прилагается к педали, в давление жидкости. Также с его помощью происходит распределение последней к суппортам.
Например, тормозная система ВАЗ-2109, схема которой представлена в статье, оснащена главным цилиндром, устанавливаемым в подкапотном пространстве (он крепится двумя шпильками к вакуумному усилителю). Сверху на него фиксируется расширительный бачок. В последний выбрасываются излишки жидкости, когда педаль полностью отпущена. Из него забирается жидкость во время выжимания педали. Главный тормозной цилиндр внутри полый. В нём перемещаются поршни, которые и создают давление в системе. Время от времени необходимо проводить ремонт. В его процессе полностью заменяются все резиновые элементы.

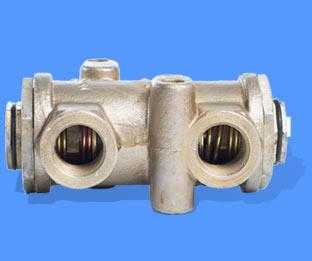

Регулятор давления
Он крепится на задней части автомобиля, так как имеет специфическое назначение. А стоит отметить, что примерно 75 процентов торможения происходит передними колесами. Остальные 25 процентов — задними. При этом нужно учитывать, что нельзя допускать блокировки задних колес, так как возникает сила, которая стремится опрокинуть автомобиль. Следовательно, тормозная система ВАЗ-2110, схема которой рассмотрена в статье, содержит регулятор давления.
Он способен уменьшить давление, поступающее к приводам механизмов задних колес. Причём изменение данного показателя зависит от того, насколько загружена задняя ось. Дело в том, что при остановке без регулятора передняя часть машины начинает проседать, а задняя же — приподниматься. В результате происходит блокировка задних колес и неуправляемый занос. Регулятор позволяет избежать блокировки полностью либо сделать так, чтобы она наступала позже.

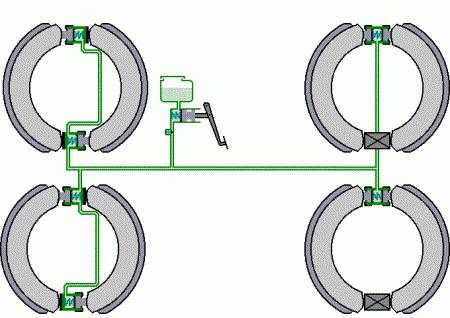

Рабочие контуры
Итак, теперь о том, что представляет собой тормозная система ВАЗ-2110, схема которой есть в статье. Имеется рабочий тормозной контур, который, в свою очередь, состоит из вспомогательного и основного. В том случае, если нет неисправностей, вспомогательный с основным работают совместно. Но вот если происходит разгерметизация какого-нибудь контура, второй продолжит свою работу в качестве аварийного. Имеется несколько схем разделения контуров: тормозные механизмы, включенные параллельно, — передний плюс задний. Могут механизмы подключаться по диагонали, например, правый задний и левый передний находятся в одном контуре. Может встречаться схема, в которой один из контуров содержит все механизмы привода. А второй — только контур, к которому подключены механизмы лишь передних колес. Говорить о преимуществах или недостатках этих схем сложно, так как аварийная ситуация может случиться по различным причинам. И повредиться могут все контуры, а не один.
Антиблокировочная система
Конечно, тормозная система ВАЗ-2106, схема которой является классической, как и сам автомобиль, не содержит ABS. Но поговорить о такой системе все равно необходимо, так как за этими конструкциями — будущее. В ней имеется несколько датчиков, центральный блок управления, модуляторы. Когда происходит остановка автомобиля, включается в работу блок управления. Его микропроцессор начинает следить за показаниями всех датчиков. Он анализирует сигналы датчика скорости автомобиля. Также происходит слежение за угловой скоростью каждого колеса. Ничто не уходит от внимания микроконтроллерной системы управления тормозными механизмами.
Конечно, не имеет таких устройств тормозная система 2110, схема ее намного проще. Специальные модуляторы являются исполнительными устройствами. С их помощью происходит регулировка давления тормозной жидкости во всех контурах. Другими словами, каждое колесо тормозит по-своему. Многое зависит от качества дорожного покрытия, от скорости машины. Но в любом случае система ABS не даст ни одному колесу полностью заблокироваться, если вы совершаете экстренное торможение. А именно блокировка опасна при мокром покрытии асфальта либо же при гололёде. Это позволит обезопасить вас, так как вероятность уйти в занос крайне мала.

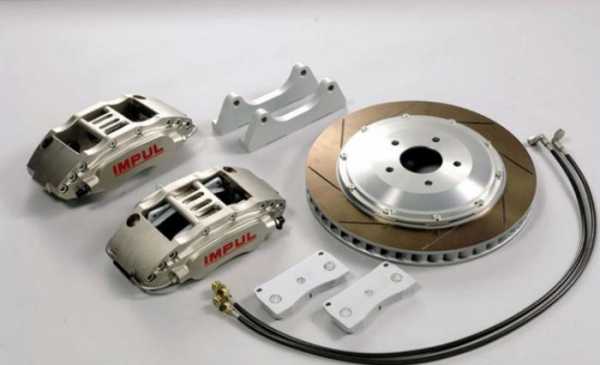

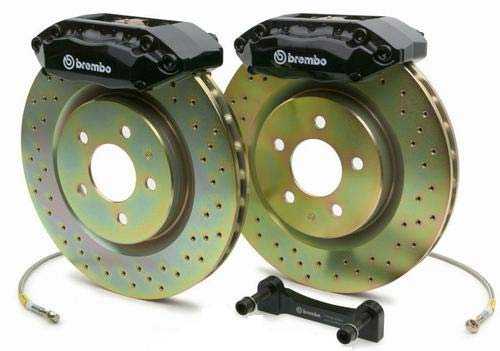

Дисковые тормоза
Это один из видов приводов тормозов, который является наиболее распространенным. Например, схема тормозной системы 2106 включает в себя два дисковых тормоза на передней оси. Задние колеса останавливаются при помощи барабанных, о них будет рассказано немного ниже. Не стоит думать, что дисковые механизмы все одинаковые. У них суппорт может быть как неподвижным, так и подвижным. Но последние встречаются в автомобилях намного чаще. Для водителя главное — это надежность. А подвижный суппорт имеет такую конструкцию, которая полностью исключает неравномерное стирание тормозных колодок. Но имеется еще одна особенность механизмов, в которых суппорт подвижен.
Расстояние от тормозного диска до внешнего края суппорта постоянно меняется, зависит оно от того, насколько изношены колодки. Кроме того, можно сказать про главное достоинство дисковых тормозов. Они являются более эффективными, нежели барабанные, и способны работать при высоких температурах. Также используются зачастую диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.
Барабанные тормоза
На большинстве бюджетных автомобилей они установлены на задней оси. Но если взять, например, 21-ю «Волгу», то у нее все четыре колеса имеют барабанные тормозные механизмы.
Встречаются схемы, которые полностью состоят из дисковых механизмов. Такие конструкции все чаще используют при тюнинге отечественных автомобилей, так как при увеличении мощности и крутящего момента двигателя необходимо проводить полную модернизацию всех остальных систем. И в первую очередь, конечно же, тормозной. А вот схема тормозной системы ВАЗ-2121 такая же, как и у «десяток», и у «девяток», и у остальных моделей этого производителя. Различаются только качество и надежность. «Нива» — это внедорожник, а поэтому он подвергается куда большим нагрузкам, нежели обычная легковушка.
Барабанные механизмы имеют меньшую эффективность, но все равно способны выполнить основное свое предназначение — остановить автомобиль. Правда, со временем колодки изнашиваются, увеличивается зазор между барабаном и рабочей поверхностью ее. В таком случае используют специальные регуляторы механического типа. С их помощью осуществляется подводка колодок. Происходит это во время резкого выжимания педали тормоза. Обратите внимание, какова тормозная система ВАЗ-2114, схема ее приведена в статье. На задней оси колодки можно разжать и ручником. В конструкциях с дисковыми механизмами сзади в контур включается дополнительный цилиндр, шток которого приводится в движение ручником стояночного тормоза.
Исполнительные механизмы тормозов
Если посмотреть на то, какая схема тормозной системы УАЗ, можно увидеть, что в ней имеется несколько типов исполнительных механизмов. Речь идет, конечно же, о приводах колодок. Системы могут содержать дисковые механизмы и барабанные. В них имеются существенные отличия. Например, дисковые тормоза работают при помощи суппортов специальной конструкции. А вот барабанные механизмы оснащены цилиндрами. Подача жидкости происходит в середину этого цилиндра. С обоих краев расположены поршни, которые приводят в движение колодки, разжимая их.
Суппорты передних колес отечественных автомобилей ВАЗ расположены по двум сторонам диска. Одна половина суппорта является рабочей, в ней находится тормозная жидкость под давлением. Также в нейимеется стальной поршень, который под действием давления выдавливается из корпуса и толкает колодку в сторону диска. Одновременно с этим с обратной стороны диска прижимается вторая колодка. Следовательно, диск оказывается с обеих сторон зажат. А колодки изнашиваются максимально равномерно. Стоит также отметить, что схема тормозной системы «Нива» содержит пусть те же элементы, что и «шестерка», но они прочнее и долговечнее.

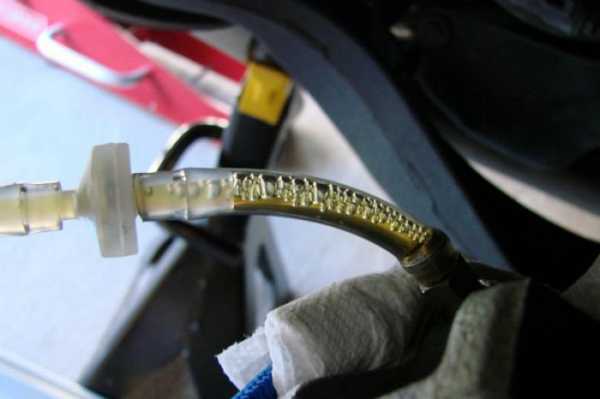

Как прокачивать тормоза
Стоит упомянуть немного о такой процедуре, как прокачка тормозных механизмов. Без этого вы не сможете нормально ездить на машине, так как в системе будет очень много воздушных пробок. Из-за этого эффективность торможения становится намного ниже.
Чтобы избавиться от воздушных пробок, вам необходимо все трубки и суппорты наполнить жидкостью. Все работы лучше всего проводить вдвоем. Один человек должен нажимать педаль. Второй своевременно открывает и закрывает штуцеры для прокачки. А находятся они на всех суппортах. Правда, потребуется постоянно поднимать все стороны автомобиля, снимать поочередно колеса. Намного проще эту процедуру выполнять на смотровой яме. Прокачку необходимо проводить по определенной схеме. И ее обязательно нужно придерживаться, иначе воздух останется и никакой эффективности от тормозов не добиться.
Вот как прокачивается тормозная система ВАЗ, схема довольно проста. Начинать необходимо с того механизма, который расположен на максимальном удалении от ГТЦ. Это правое заднее колесо. После него только можно заняться левым задним, затем идет правое переднее. И самым последним у вас окажется то колесо, которое находится возле водительской двери. Можно даже всю процедуру произвести самостоятельно. Но для этого вам потребуется изготовить из автомобильной камеры своеобразный ресивер для хранения воздуха. Необходимо обеспечить систему тормозов давлением. Поэтому камеру нужно соединить при помощи штуцера с расширительным бачком. По вышеизложенной схеме избавляетесь от воздушных пробок во всех контурах. При этом не забывайте следить за тем, чтобы в расширительном бачке был необходимый уровень жидкости.
Заключение
В этой статье вы узнали о том, из чего состоит тормозная система современного автомобиля. Также было немного рассказано про современные средства обеспечения безопасности. В частности, это система ABS. Она используется как дополнительная опция, но все чаще ее можно увидеть даже на бюджетных автомобилях стандартной комплектации. Кроме того, к тормозной системе можно отнести круиз-контроль, различные усилители для экстренного торможения, механизмы курсовой устойчивости, антипробуксовочную конструкцию, блокировку дифференциала.
Все привыкли видеть гидравлические тормоза, но имеются конструкции, в которых используется не давление жидкости, а сжатый воздух. Они идентичны с гидравлическими, только надежность у них оказывается намного выше. Элементы, используемые в пневматических тормозах, должны выдерживать очень большое давление. Правда, оно сопоставимо с тем, которое находится в гидравлическом приводе. Необходимо только внедрять ресивер для хранения сжатого воздуха. Существуют также электромеханические тормоза. Они приводятся в движение электродвигателями и специальными тросами.
www.syl.ru
Устройство тормозной системы
Назначение тормозной системы
Тормозная система предназначена для снижения скорости движения и полной остановки (экстренной) автомобиля, а также для удержания на месте неподвижно стоящего автомобиля.
Процесс торможения движущегося автомобиля заключается в создании искусственного сопротивления этому движению. Обычно уменьшение скорости автомобиля вплоть до полной его остановки осуществляется путем создания тормозных сил в контакте колес с дорогой, направленных в сторону, противоположную движению. Тормозные силы необходимы и для удерживания автомобиля на месте.
Тормозная сила создается путем торможения колеса специальным, обычно фрикционным, устройством — тормозным механизмом. Наиболее высокая эффективность торможения требуется в экстренных случаях. Именно на это должна быть рассчитана тормозная система, хотя они составляют не более 1—3% от общего числа использования тормозной системы.
Устройство тормозной системы делится на:
Рабочая тормозная система позволяет водителю снижать скорость движения автомобиля и останавливать его при обычном режиме эксплуатации.

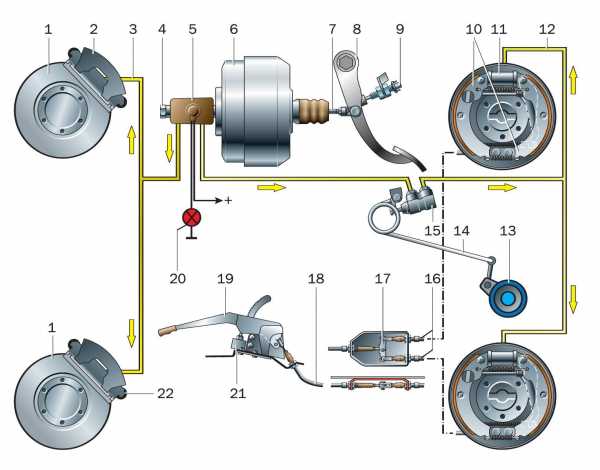

Схема рабочей тормозной системы автомобиля:
1 — тормозной диск колеса;
2 — скоба тормозного механизма передних колес;
3 — передний тормозной контур;
4 — главный тормозной цилиндр;
5 — бачок с датчиком аварийного падения уровня тормозной жидкости;
6 — вакуумный усилитель;
7 — толкатель;
8 — педаль тормоза;
9 — выключатель света торможения;
10 — тормозные колодки задних колес;
11 — тормозной цилиндр задних колес;
12 — задний контур;
13 — кожух полуоси заднего моста;
14 — нагрузочная пружина;
15 — регулятор давления;
16 — задние тросы;
17 — уравнитель;
18 — передний (центральный) трос;
19 — рычаг стояночного тормоза;
20 — сигнализатор аварийного падения уровня тормозной жидкости;
21 — выключатель сигнализатора стояночного тормоза;
22 — тормозная колодка передних колес.
Запасная тормозная система позволяет водителю уменьшать скорость движения автомобиля и останавливать его при неисправности рабочей тормозной системы. С целью упрощения конструкции отдельная (автономная) запасная система практически не применяется. Обычно ее роль выполняют оставшиеся исправные части (контуры привода) рабочей тормозной системы или специальным образом спроектированная стояночная тормозная система. Часто на больших автомобилях для повышения надежности используют одновременно оба указанных технических решения.
Стояночная тормозная система позволяет удерживать автомобиль в неподвижном состоянии на наклонной поверхности и при отсутствии водителя.
Вспомогательная тормозная система предназначена для длительного поддержания постоянной скорости, в основном на затяжных спусках. Используемые в остальных тормозных системах фрикционные тормозные механизмы при длительной работе перегреваются и резко снижают эффективность торможения. Поэтому на некоторых типах автомобилей (автобусы, грузовые автомобили большой грузоподъемности) для поддержания безопасной скорости на длительных спусках применяют вспомогательные механизмы, так называемые тормоза-замедлители.
Автоматическая тормозная система — оборудование, автоматически затормаживающее прицеп при его случайном отделении от тягача.
Содержание:
1. Привод тормозной системы
1.1 Системы тормозов
1.2 Приводы тормозных механизмов
1.3 Механический привод тормозов
1.4 Гидропривод тормозов
1.5 Пневмопривод тормозов
1.6 Усилители тормозных приводов
1.7 Двухконтурные тормозные приводы
1.8 Многоконтурные тормозные приводы
1.9 Приборы тормозного пневмопривода
1.10 Двухсекционный тормозной кран
1.11 Кнопочный тормозной кран
1.12 Двухпроводный привод
1.13 Защитные устройства пневматических приводов
1.14 Механизмы пневматических тормозных приводов
2. Тормозная система и ее обслуживание
2.1 Как подобрать тормозную жидкость
2.2 Какой ресурс тормозных колодок?
2.3 Как работает АБС
2.4 Устройство антиблокировочной системы
2.5 Стояночная тормозная система
2.6 Как менять тормозные колодки самому
www.autoezda.com
Тормозная система: описание,виды,устройство,фото,видео,принцип работы | НЕМЕЦКИЕ АВТОМАШИНЫ
Для эффективного управления движением любого механического средства – регулированием скорости на том или ином участке пути, замедлением её при выполнении маневров, наконец, для остановки в нужном месте – и в том числе экстренной – на всех грузовых и легковых автомобилях должна быть установлена соответствующая классу машины тормозная система. Для удержания машины на месте во время продолжительной стоянки, особенно на склоне, предусмотрен стояночный тормоз.
Для безопасной эксплуатации транспортного средства эта система должна быть надежна, как никакая другая. Не случайно в перечне неисправностей, при которых запрещено использование транспортного средства (приложение к Правилам дорожного движения РФ), неисправности тормозных систем вынесены на первое место.
ВИДЫ И УСТРОЙСТВО ТОРМОЗНЫХ СИСТЕМ
В современных автомобилях используют устройства тормозов двух видов – дисковые и барабанные. Название устройств видов тормозных систем пошло от используемого главного элемента, воспринимающего тормозное усилие, выполненного в виде диска или в виде барабана.
Барабанные тормоза насчитывают более ста лет, в настоящее время считаются устаревшими, обычно применяются в устройстве заднего моста автомобиля. Устройство задних барабанных тормозов достаточно простое и надежное. Ступица колеса жестко соединена с тормозным барабаном, который и воспринимает тормозящее усилие от двух тормозных колодок со специальными накладками. Пара колодок и гидравлический привод, называемый еще колесным цилиндром, смонтированы на тормозном щите, являющимся силовой деталью заднего моста. Устройство барабана таково, что удачно закрывает весь механизм от грязи и пыли, поэтому задний механизм торможения менее восприимчив к воздействию окружающей среды.
При нажатии педали тормоза давление гидравлической жидкости передается в рабочую полость колесного цилиндра и выталкивает из него два симметричных штока, прижимающих колодки к внутренней поверхности тормозного барабана. В старых моделях барабан изготавливался из специальных сортов чугуна, современные барабаны отливаются из алюминиевых сплавов с чугунными вставками, что значительно улучшает отведение тепла от трущихся поверхностей.
В конструкции барабанного механизма предусмотрено крепление троса стояночного тормоза. При выжимании рычага на определенную величину, легко контролируемую по количеству щелчков храповика фиксатора, трос натягивается и через специальный рычаг механизма тормоза с усилием прижимает колодки заднего тормоза к барабану, тем самым фиксируя колеса машины.
Преимущества устройства барабанных систем:
- общая рабочая поверхность колодок составляет не менее 400 см2для легкового автомобиля класса «В», что в разы больше суммарной поверхности накладок дисковых систем;
- при меньшей эффективности, значительно большее останавливающее действие;
- устройство привода позволяет легко подключить трос ручного стояночного тормоза, тогда как для дисковых систем это сделать значительно сложнее;
- накладки на колодках изнашиваются медленнее.
Важно! Контролировать, насколько выработана и изношена рабочая поверхность барабана, в силу специфики устройства достаточно сложно, поэтому следует с каждой регулировкой системы демонтировать барабан и замерять остаточную толщину стенки.
Усилие торможения может достаточно изменить траекторию движения автомобиля, поэтому в системе управления торможением первым всегда подключается привод задних колес, с небольшим опозданием подключается привод колодок передних колес. Благодаря такой последовательности обеспечивается стабильность курса движения машины без бокового заноса или разворота.
Принцип работы тормозной системы
Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.
При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).
При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и поялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.
При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

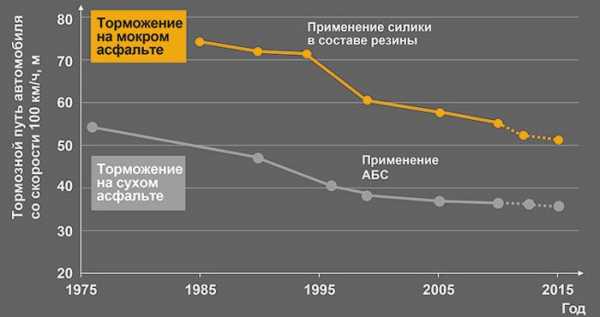

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.
ТОРМОЗНЫЕ МЕХАНИЗМЫ
Механизмы тормозов используются для создания противодействующего вращению колёс механического момента. В основном на всех авто применяются фрикционные механизмы, работающие на трении соприкасающихся материалов. Они устанавливаются на колесе и делятся по конструкции на дисковые и барабанные типы.
1 — колесная шпилька дисковые тормоза
2 — направляющий палец
3 — смотровое отверстие
4 — суппорт
5 — клапан
6 — рабочий цилиндр
7 — тормозной шланг
8 — тормозная колодка
9 — вентиляционное отверстие
10 — тормозной диск
11 — ступица колеса
12- грязезащитный колпачок
Дисковые механизмы могут быть с подвижным или статичным суппортом. Подвижный суппорт способствует равномерному износу трущихся накладок и, кроме того, обеспечивает постоянный зазор до поверхности диска вне зависимости от выработки накладок. Он крепится на подвеске с помощью кронштейна и имеет пазы для установки рабочих цилиндров. Диск, соединённый со ступицей колеса, имеет гладкую поверхность и отверстия для быстрого воздушного охлаждения.
Колодки с тормозящими накладками в нормальном положении прижаты к суппорту возвратными пружинами. Под давлением штока поршня исполнительных цилиндров колодки отжимаются к поверхности диска, происходит его торможение. Для индикации выработки накладок в колодках имеется датчик износа, который сигнализирует на приборную доску о критической выработке фрикционного поверхностного слоя колодок.
Барабанные механизмы имеют полукруглые колодки в виде полумесяца с фрикционными накладками с наружной стороны, нижние концы которых закреплены на неподвижной оси, а верхние концы могут раздвигаться под давлением поршней исполнительных цилиндров тормозов. Прижатые в нормальном положении друг к другу стяжными пружинами полукруглые колодки под давлением поршней раздвигаются и распирают внутреннюю поверхность вращающегося барабана. Трение поверхностей колодок и барабана приводит к торможению колеса. Для компенсации выработки трущейся поверхности имеется механизм самоподвода колодок к барабану.
По отношению к тормозам барабанного типа дисковые механизмы имеют следующие преимущества:
- температурные изменения материала не влияют на состояние поверхности, и тормозной момент не зависит от нагрева диска;
- эффективное воздушное охлаждение за счёт использования отверстий на диске и высокая температурная стойкость материала;
- меньший тормозной путь за счёт активного действия всей поверхности колодок;
- меньше вес и габариты;
- высокая чувствительность системы торможения;
- оперативность срабатывания;
- лёгкость замены колодок, не требуется обточка и подгонка накладок при замене колодок;
- до 70% инерции движения автомобиля могут гаситься на передних тормозных дисках.
О тормозных приводах
В автомобильных тормозных системах нашли применение вот эти типы тормозных приводов:
- гидравлический;
- пневматический;
- комбинированный.
- механический;
Гидравлический привод получил самое широкое распространение в рабочей тормозной системе автомобиля. В него входят:
- главный тормозной цилиндр;
- тормозная педаль;
- колесные цилиндры;
- усилитель тормозов
- шланги и трубопроводы (рабочие контура).
При усилии на тормозную педаль водителем, та передает усилие от ноги на главный тормозной цилиндр. Усилитель тормозов дополнительно создает усилие, облегчая тем самым жизнь водителя. Широкое применение на машинах приобрел вакуумный усилитель тормозов.
Главный тормозной цилиндр нагнетает тормозную жидкость к тормозным цилиндрам. Обычно над главным цилиндром стоит расширительный бачок, в нем содержится тормозная жидкость.
Колесный цилиндр прижимает тормозные колодки к тормозному барабану или диску.
Рабочий контур сейчас представляет из себя основной и вспомогательный. Например, вся система исправна, то значит работают оба, но при неисправности одного из них — другой будет работать.
Широко распространены три основные компоновки разделения рабочих контуров:
- 2 + 2 подключенных параллельно — задние + передние;
- 2 + 2 подключенных диагонально — правый передний + левый задний и так далее;
- 4 + 2 в один контур подключены два передних, а в другой тормозные механизмы всех колес.
Прогресс не стоит на месте и сейчас в состав гидравлического тормозного привода добавляются разные электронные компоненты:
- усилитель экстренного торможения
- антиблокировочная система тормозов;
- антипробуксовочная система;
- система распределения тормозных усилий;
- электронная блокировка дифференциала.

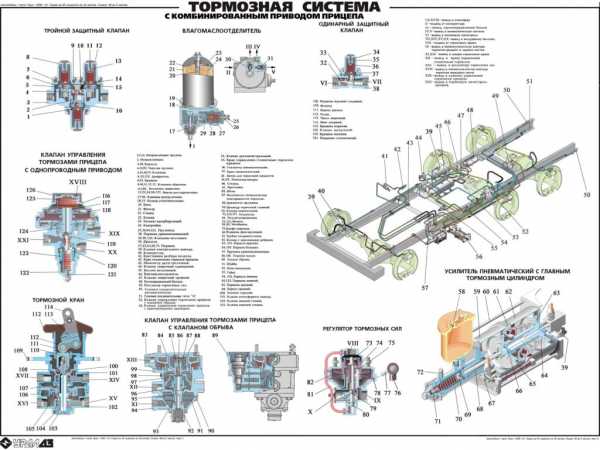

Пневматический привод применяется в тормозной системе большегрузных автомобилей.
Комбинированный тормозной привод — это комбинация разных типов привода.
Механический привод применяется в стояночной тормозной системе. Он включает в себя систему тяг и тросов, с помощью которых объединяет систему в одно целое, обычно на задние колеса имеет привод. Рычаг тормоза соединен при помощи тонкого троса с тормозными механизмами, где есть устройство, которое приводит в действие основные или стояночные колодки.
Есть автомобили, где стояночная система работает от ножной педали. Сейчас всё чаще стали применять в стояночной системе электропривод, который получил название — электромеханический стояночный тормоз.
Итак, как работает гидравлическая тормозная система
Осталось рассмотреть работу тормозной системы, что мы сделаем на примере гидравлической системы.
Когда водитель нажимает на педаль тормоза, то передается нагрузка к усилителю и тот создает усилие на главном тормозном цилиндре. А в свою очередь поршень главного тормозного цилиндра через трубопроводы нагнетает жидкость к колесным цилиндрам. Поршни колесных цилиндров от давления жидкости передвигают тормозные колодки к дискам или барабанам и происходит торможение автомобиля.
Когда водитель убирает ногу с педали тормоза, то педаль от действия возвратной пружины возвращается в начальное положение. Также, в свое положение возвращается и поршень главного тормозного цилиндра, а пружины отводят колодки от барабанов или дисков. Тормозная жидкость возвращается обратно в главный тормозной цилиндр и падает давление в системе.
УХОД ЗА ТОРМОЗНОЙ СИСТЕМОЙ АВТОМОБИЛЯ
Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.
Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.
Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.
Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный.
Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.
Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок
Выхлопная система: описание,фото,назначение,тюнинг
Тормозные колодки описание виды фото видео параметры категории
Редуктор и все, что нужно о нем знать — описание,виды,фото,видео
ПОХОЖИЕ СТАТЬИ:
seite1.ru
Тормозная система
Работа тормозной системы непосредственно влияет на безопасность движения, поэтому обслуживание тормозной системы автомобиля залог правильной эксплуатации транспортного средства.
Ремонт систем и узлов автомобиля всегда сопровождается планированием ремонта, который зависит от различных факторов. Тем более если вы хотите, чтобы ваш ремонт был экономически целесообразен, нужно понимать, что разборка стоит денег, поэтому важно заменить все узлы и детали системы, ресурс которых на подходе. В данный момент мы рассматриваем тормозную систему, поэтому при замене тормозных колодок мы обращаем внимание на тормозные диски.
Сроки замены тормозных дисков или протачивание тормозных дисков
Обычно, износ тормозных дисков сопоставим по времени с износом двух пар колодок, это если говорить образно, учитывая, что эксплуатация автомобиля имела постоянный характер. Если характер движения меняется, в процессе эксплуатации появляются элементы интенсивной езды, может наступить преждевременный износ дисков.
Некоторые умудряются «убить» тормозные диски при спокойной езде. Для этого достаточно попасть в лужу после интенсивного торможения. В этом случае вода и влага попадет на чугунный диск, соответственно перепад температур сделает свое дело, на рабочих поверхностях диска со временем появятся элементы коробления, что в итоге будет передаваться на рулевое колесо и педаль тормоза.

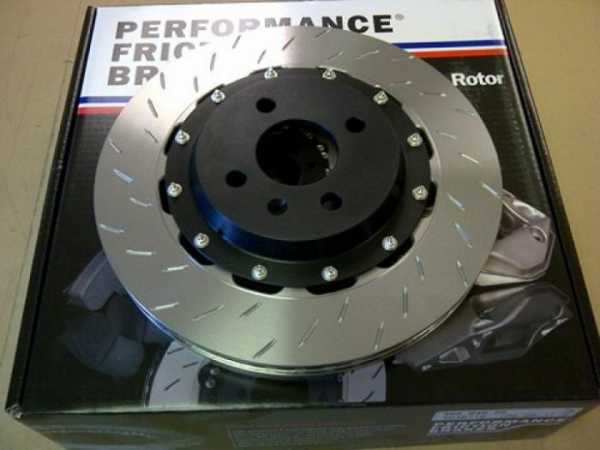

Материалы изготовления тормозных дисков
Самым распространенным материалом для изготовления тормозных дисков является чугун. У чугунных тормозных дисков есть свои недостатки: на чугун сильно влияют какие-либо перепады температур, что приводит к изменению внутренней структуры чугуна и характеристик материала (твердость).
На рынке есть альтернативные варианты, такие как тормозные диски из композитных или керамических материалов, но их стоимость существенно выше.
Как узнать, что надо менять тормозные диски?
Во время замены тормозных колодок нужно внимательно осмотреть поверхность тормозного диска на наличие повреждений и трещин. Следует визуально и если требуется приборным методом измерить толщину тормозного диска, которая должна быть не меньше 50 % от номинала. Выход износа тормозного диска за допустимые параметры является показанием к их замене.
Чтобы узнать, нужно ли менять тормозные диски, следует обратить внимание на лишние вибрации на рулевом колесе и педали тормоза. Если при торможении возникает какая-либо вибрация, проведите эксперимент – отпустите педаль тормоза, если вибрация уйдет, меняйте тормозные диски. Есть некая альтернатива замене дисков (в определенных случаях) – протачивание тормозных дисков.
Протачивание тормозных дисков: за и против
Если на поверхности тормозного диска образовалась выработка в виде местного коробления, альтернативой к замене тормозных дисков будет протачивание тормозных дисков. Протачивание тормозных дисков проводится при не сильном износе диска по толщине. Это объясняется тем, что слишком тонкий тормозной диск очень плохо переносит тепловую нагрузку, что может привести к полному его разрушению. Поэтому перед тем, как протачивать тормозные диски проводят замеры толщины диска, степени коррозии и величины биения тормозного диска.
Что лучше проточить или заменить тормозной диск
Конечно стоимость проточки тормозных дисков ниже, чем стоимость замены тормозных дисков. Главное, чтобы толщина диска позволяла проводить операцию по расточке. При этом, чтобы избежать тормозного дисбаланса, следует протачивать оба тормозных диска и не забудьте заменить тормозные колодки. Старые тормозные колодки будут негативно влиять на проточенные тормозные диски.
Проточка передних тормозных дисков с заменой колодок будет варьироваться от 30 до 50 долларов.
Стоимость оригинальных тормозных дисков от 60 до 120 долларов.
Чтобы определится, что лучше покупать новые тормозные диски или проточить оригинальные тормозные диски, следует понимать, что заводские тормозные диски намного надежнее. Поэтому лучше искать оригинальные запчасти, а если финансы не позволяют, лучше проточить заводские тормозные диски.
www.autoezda.com
Устройство тормозной системы автомобиля [ для начинающих и чайников ]
Расскажем про устройство тормозной системы автомобиля для начинающих и чайников: из чего состоит и как работает (основы).
Тормозная система авто состоит из:- основная (рабочая) — обеспечивает замедление машины не менее 5,8 м/с2, движущегося со скоростью не более 80 км/ч при усилии на педаль менее 50 кг;
- вспомогательная (аварийная) — обеспечивает замедление не менее 2,75 м/с2;
- стояночная — может быть совмещена с аварийной.
Как работает?
Принцип работы любой тормозной системы прост. Водитель, воздействуя на педаль тормоза передает усилие через ряд устройств на колесные механизмы, которые, в свою очередь, воздействуют на тормозные диски, прижимая к ним колодки и тем самым останавливая их вращение и, соответственно автомобиль в целом. Наиболее часто используется рабочая. Она состоит из ряда устройств, позволяющих водителю снижать скорость вплоть до полной остановки. В неё входят тормозные устройства (дисковые, барабанные), главный тормозной цилиндр, вакуумный усилитель тормозов и регулятор тормозных сил. Плюс магистрали с тормозной жидкостью. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом жидкости может крепиться на ГТЦ или вне его.Вместе с ГТЦ устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Т.е. он усиливает силу при нажатии педали тормоза — не нужно давить изо всех сил.
Регулятор уменьшает давление в приводе механизмов задних колес. Его ещё называют «колдун». При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения создают опрокидывающий момент. Передняя подвеска, реагируя на него, «проседает», а задние колеса «разгружаются». Поэтому даже при не интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу машины. В зависимости от изменения расстояния между элементами задней подвески и кузовом давление в приводе задних тормозов (по сравнению с передними) ограничивается.
В результате блокировки задних колес (в зависимости от замедления и загруженности автомобиля) не происходит или она возникает значительно позже.
Рабочий контур делится на основной и вспомогательный. Если система исправна, то работают оба, но при разгерметизации одного — другой продолжает работать, становясь вспомогательным (аварийным). Распространены три компоновки разделения:
- 2 + 2 подключенных параллельно (передние + задние)
- 2 + 2 подключенных диагонально (правый передний + левый задний и т. д.)
- 4 + 2 тормозных механизма (в один контур подключены тормозные механизмы всех колес, а в другой только два передних)
Схема компоновки гидропривода:
1 — главный тормозной цилиндр с вакуумным усилителем; 2 — регулятор давления жидкости в задних механизмах; 3-4 — рабочие контуры.
Таким образом, для любого состояния дороги определяется режим «относительного скольжения», обеспечивающего минимальный тормозной путь, и полная блокировка колес становится невозможной при любом усилии на педаль тормоза.
Тормозные механизмы
Разделяют на дисковые и барабанные.Дисковые бывают с подвижным или неподвижным суппортом. Наибольшее распространение получили механизмы с подвижным суппортом, которые исключают неравномерный износ колодок. Еще одной особенностью механизма с подвижным суппортом является меняющееся расстояние от внешнего габарита до колесного диска в зависимости от состояния колодок.
Положение суппорта: а — с изношенными колодками; б — после установки новых колодок.
Дисковые тормоза эффективнее барабанных и работают в более высоком температурном режиме. Для лучшего отвода тепла из рабочей зоны часто используют вентилируемые диски. Его увеличенная толщина позволяет разместить между поверхностями трения ребра жесткости, которые обеспечивают принудительную циркуляцию воздуха. При вращении создается центробежная сила, она заставляет поступающий воздух устремляться от центра к краям диска. Нагретый воздух выбрасывается в окружающую среду, а вентилируемый диск охлаждается.Барабанные механизмы устанавливают обычно на задние колеса. В процессе работы зазор между колодкой и барабаном увеличивается. Для его устранения предназначены механические регуляторы. Износ колодок компенсируется их самоподводкой, происходящей, как правило, при резком торможении. Теплоотвод осуществляется через колодочные накладки, массивную металлическую основу и ребра охлаждения тормозного барабана.
Вспомогательная (аварийная) система
Начинает действовать при разгерметизации одного из рабочих контуров (вытекает тормозная жидкость). В этом случае в бачке с тормозной жидкостью, разделенном на два независимых объема, уровень понижается до критической отметки. Далее он продолжает понижаться только в объеме неисправного контура, а объем исправного сохраняет критический уровень жидкости.
Стояночная система
Имеет механический привод, как правило, на задние колёса. Рычаг стояночного тормоза соединяется тонким тросом с задними механизмами, в которых находится устройство, приводящее в действие штатные или дополнительные (стояночные) колодки.
Вопросы по работе
Каков срок службы тормозных колодок?Для большинства автомобилей пробег колодок до полного износа составляет до 60 000 км при езде в обычном режиме. Срок службы зависит от стиля вождения, а наличие дефектов на поверхности диска может заметно его сократить. Подробнее в статье — как определить износ колодок.
Каковы температуры торможения?
Температуры, возникающие при трении между колодками и дисками, в норме не превышают 370°С даже в условиях интенсивного движения. При спортивной езде — порядка 480-650°С являются обычной, возрастая до 820°С, Примерно до такой температуры нагреваются колодки машины, когда они приобретают красноватый оттенок.
Не стоит приобретать спортивные колодки из-за того, что любите быструю езду. Подавляющее большинство их нуждается в предварительном «разогреве» и не будут эффективно работать при обычных температурах, а это чревато аварийной ситуацией.
Почему педаль тормоза становиться мягкой или жесткой?
Зачастую педаль тормоза кажется в первое время «мягкой» после установки новых колодок. Необходим некоторый промежуток времени для притирки трущихся поверхностей. «Жесткой» педаль становится после некоторого времени.
Есть ли преимущества в перфорированных дисках?
Они имеют некоторые преимущества — разрушают поверхностную пленку, образующуюся при перегревании тормозов, поддерживают чистоту поверхности тормозной колодки, удаляя продукты сгорания, образующиеся на трущихся поверхностях под воздействием высоких температур.
Как развивалась тормозная система?
Даже на дешевых машинах барабанные тормоза исчезают, а система АБС обязательна для всех новых авто. Взамен появляются дисковые тормоза, которые обладают большей эффективностью. Производители устанавливают на передней оси вентилируемые диски, а на задней — дисковые без вентиляции. Это понятно, ведь нагрузка на задние тормоза меньше, чем на передние.Путь от момента нажатия на педаль тормоза до начала торможения составляет: при скорости 20 км/ч — 4 м, 40 — 8 м, 60 км/ч — 12 м, 80 — 16 м, 100 км/ч — 20 м. Соответственно тормозной путь в этих случаях составляет: 3, 11, 24, 42, 66 м. Дистанция до впереди идущего автомобиля должна быть не менее: при скорости 40 км/ч — 20 м, 50 — 25 м, 80 км/ч — 80 м. В дождь дистанция должна быть увеличена в полтора раза.
С повышением скорости автомобилей возросла мощность тормозной системы, значит требуется дополнительное охлаждение. Стали применять диски с перфорацией и дополнительными канавками, которые ранее были привилегией спортивных машин. Их устанавливают на мощных авто в базовой комплектации. Из автоспорта перешли керамические тормозные диски. Они обладают большей прочностью и быстрее охлаждаются, по сравнению с чугунными. Возможно, «керамика» в будущем будет ставиться на машины среднего класса.
Главное достоинство керамических дисков — они не перегреваются при интенсивном торможении. По этой причине их применяют в автоспорте и на спортивных машинах в качестве опции.
Новинка тормозной системы — система Brake Assist. Суть в том, что радар, установленный на бампере определяет расстояние до впереди идущего автомобиля. Если это расстояние, по его мнению будет критическим, то система подает сигнал на привод тормозов. Он приближает колодки к диску всего на несколько десятых долей миллиметра. При нажатии на педаль тормоза в этот момент, система Brake Assist позволяет сократить тормозной путь.Последнее веяние — тормоза без механической связи. Они управляются электронными устройствами по проводам, никакой механической связи нет. Некоторые производители применяют электронные тормоза на концепт карах, но в серийное производство не запускают.
На современных авто тормозной путь со 100 км/ч до полной остановки составляет 40-45 метров. На некоторых машинах — до 38 метров. Если посмотрим на 20 лет назад, тогда он составлял 50-60 метров. Прогресс очевиден.
amastercar.ru
Схема тормозной системы. Виды и принцип работы тормозной системы
В данной статье будет рассмотрена схема тормозной системы легкового автомобиля. Также вы узнаете о том, как произвести прокачку системы правильно. Будут рассмотрены конструкции с антиблокировочной системой. На данный момент без них не обходится ни один качественный автомобиль. Речь, конечно, о машинах средней ценовой категории и выше. Бюджетные автомобили могут комплектоваться данной конструкцией, но она идет как дополнительная опция. В целом же тормозные системы всех машин одинаковы, они состоят из идентичных элементов.
Немного теории о тормозной системе
Как вы понимаете, она необходима для того, чтобы изменить скорость машины. Сигналом к этому может служить либо действие водителя, либо электронная система управления. Также оно необходимо, чтобы удерживать машину неподвижно во время стоянки.
Выделяют три типа тормозных систем. Первая — это, конечно же, рабочая. Она необходима для нормальной эксплуатации машины. С ее помощью осуществляется торможение с больших или малых скоростей. О том, какие особенности имеет тормозная система «Нива-2121″, схема которой является классической, будет рассмотрено ниже.
Второй тип — это стояночная. Она больше известна как ручной тормоз, если нужно машину поставить на длительный срок. В частности, если имеется уклон дорожной поверхности, эта система просто необходима. Ручником можно пользоваться во время экстренной остановки. А есть еще системы запасного типа. Они сравнительно недавно начали использоваться на автомобилях. Чаще всего их можно встретить на тех машинах, на которых имеется электрический ручной тормоз. Главное ее назначение — дать возможность водителю остановить автомобиль, если откажет рабочая система. Монтируется она на машины с электрическим ручным тормозом по одной причине: стояночный тормоз не может быть выжат, если скорость автомобиля больше нуля.
Принцип функционирования
Мы привыкли, что при нажатии на педаль тормоза автомобиль начинает замедляться. Но не все вдаются в подробности того, какие процессы при этом протекают. Не каждый знает, как работает тормозная система ВАЗ-2109, схема которой приведена в данной статье. Если проще сказать, то остановка автомобиля происходит только за счет сжатия жидкости в трубках и шлангах. Давление создается с помощью главного тормозного цилиндра, он является основным узлом системы.
К тормозной жидкости предъявляются определенные требования. Она не должна терять свои свойства при сжатии и нагреве, испытывает колоссальные перегрузки во время торможения, равно как и остальные элементы. О том, какие требования предъявляются к жидкости, будет рассказано немного ниже. Давление в трубках приводит в движение суппорты, которые, в свою очередь, перемещают колодки. Последние трутся о поверхность барабана или диска, замедляя движение колеса вокруг своей оси. Тем самым автомобиль постепенно останавливается.
Главный тормозной цилиндр
Необходимо рассказать немного о конструкции главного тормозного цилиндра. Это основной элемент системы, причем не имеет значения, есть ли ABS либо нет. Он необходим для одной цели — преобразовать усилие, которое прилагается к педали, в давление жидкости. Также с его помощью происходит распределение последней к суппортам.
Например, тормозная система ВАЗ-2109, схема которой представлена в статье, оснащена главным цилиндром, устанавливаемым в подкапотном пространстве (он крепится двумя шпильками к вакуумному усилителю). Сверху на него фиксируется расширительный бачок. В последний выбрасываются излишки жидкости, когда педаль полностью отпущена. Из него забирается жидкость во время выжимания педали. Главный тормозной цилиндр внутри полый. В нём перемещаются поршни, которые и создают давление в системе. Время от времени необходимо проводить ремонт. В его процессе полностью заменяются все резиновые элементы.
Регулятор давления
Он крепится на задней части автомобиля, так как имеет специфическое назначение. А стоит отметить, что примерно 75 процентов торможения происходит передними колесами. Остальные 25 процентов — задними. При этом нужно учитывать, что нельзя допускать блокировки задних колес, так как возникает сила, которая стремится опрокинуть автомобиль. Следовательно, тормозная система ВАЗ-2110, схема которой рассмотрена в статье, содержит регулятор давления.
Он способен уменьшить давление, поступающее к приводам механизмов задних колес. Причём изменение данного показателя зависит от того, насколько загружена задняя ось. Дело в том, что при остановке без регулятора передняя часть машины начинает проседать, а задняя же — приподниматься. В результате происходит блокировка задних колес и неуправляемый занос. Регулятор позволяет избежать блокировки полностью либо сделать так, чтобы она наступала позже.
Рабочие контуры
Итак, теперь о том, что представляет собой тормозная система ВАЗ-2110, схема которой есть в статье. Имеется рабочий тормозной контур, который, в свою очередь, состоит из вспомогательного и основного. В том случае, если нет неисправностей, вспомогательный с основным работают совместно. Но вот если происходит разгерметизация какого-нибудь контура, второй продолжит свою работу в качестве аварийного. Имеется несколько схем разделения контуров: тормозные механизмы, включенные параллельно, — передний плюс задний. Могут механизмы подключаться по диагонали, например, правый задний и левый передний находятся в одном контуре. Может встречаться схема, в которой один из контуров содержит все механизмы привода. А второй — только контур, к которому подключены механизмы лишь передних колес. Говорить о преимуществах или недостатках этих схем сложно, так как аварийная ситуация может случиться по различным причинам. И повредиться могут все контуры, а не один.
Антиблокировочная система
Конечно, тормозная система ВАЗ-2106, схема которой является классической, как и сам автомобиль, не содержит ABS. Но поговорить о такой системе все равно необходимо, так как за этими конструкциями — будущее. В ней имеется несколько датчиков, центральный блок управления, модуляторы. Когда происходит остановка автомобиля, включается в работу блок управления. Его микропроцессор начинает следить за показаниями всех датчиков. Он анализирует сигналы датчика скорости автомобиля. Также происходит слежение за угловой скоростью каждого колеса. Ничто не уходит от внимания микроконтроллерной системы управления тормозными механизмами.
Конечно, не имеет таких устройств тормозная система 2110, схема ее намного проще. Специальные модуляторы являются исполнительными устройствами. С их помощью происходит регулировка давления тормозной жидкости во всех контурах. Другими словами, каждое колесо тормозит по-своему. Многое зависит от качества дорожного покрытия, от скорости машины. Но в любом случае система ABS не даст ни одному колесу полностью заблокироваться, если вы совершаете экстренное торможение. А именно блокировка опасна при мокром покрытии асфальта либо же при гололёде. Это позволит обезопасить вас, так как вероятность уйти в занос крайне мала.
Дисковые тормоза
Это один из видов приводов тормозов, который является наиболее распространенным. Например, схема тормозной системы 2106 включает в себя два дисковых тормоза на передней оси. Задние колеса останавливаются при помощи барабанных, о них будет рассказано немного ниже. Не стоит думать, что дисковые механизмы все одинаковые. У них суппорт может быть, как неподвижным, так и подвижным. Но последние встречаются в автомобилях намного чаще. Для водителя главное — это надежность. А подвижный суппорт имеет такую конструкцию, которая полностью исключает неравномерное стирание тормозных колодок. Но имеется еще одна особенность механизмов, в которых суппорт подвижен.
Расстояние от тормозного диска до внешнего края суппорта постоянно меняется, зависит оно от того, насколько изношены колодки. Кроме того, можно сказать про главное достоинство дисковых тормозов. Они являются более эффективными, нежели барабанные, и способны работать при высоких температурах. Также используются зачастую диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.
Барабанные тормоза
На большинстве бюджетных автомобилей они установлены на задней оси. Но если взять, например, 21-ю «Волгу», то у нее все четыре колеса имеют барабанные тормозные механизмы.
Встречаются схемы, которые полностью состоят из дисковых механизмов. Такие конструкции все чаще используют при тюнинге отечественных автомобилей, так как при увеличении мощности и крутящего момента двигателя необходимо проводить полную модернизацию всех остальных систем. И в первую очередь, конечно же, тормозной. А вот схема тормозной системы ВАЗ-2121 такая же, как и у «десяток», и у «девяток», и у остальных моделей этого производителя. Различаются только качество и надежность. «Нива» — это внедорожник, а поэтому он подвергается куда большим нагрузкам, нежели обычная легковушка.
Барабанные механизмы имеют меньшую эффективность, но все равно способны выполнить основное свое предназначение — остановить автомобиль. Правда, со временем колодки изнашиваются, увеличивается зазор между барабаном и рабочей поверхностью ее. В таком случае используют специальные регуляторы механического типа. С их помощью осуществляется подводка колодок. Происходит это во время резкого выжимания педали тормоза. Обратите внимание, какова тормозная система ВАЗ-2114, схема ее приведена в статье. На задней оси колодки можно разжать и ручником. В конструкциях с дисковыми механизмами сзади в контур включается дополнительный цилиндр, шток которого приводится в движение ручником стояночного тормоза.
Исполнительные механизмы тормозов
Если посмотреть на то, какая схема тормозной системы УАЗ, можно увидеть, что в ней имеется несколько типов исполнительных механизмов. Речь идет, конечно же, о приводах колодок. Системы могут содержать дисковые механизмы и барабанные. В них имеются существенные отличия. Например, дисковые тормоза работают при помощи суппортов специальной конструкции. А вот барабанные механизмы оснащены цилиндрами. Подача жидкости происходит в середину этого цилиндра. С обоих краев расположены поршни, которые приводят в движение колодки, разжимая их.
Суппорты передних колес отечественных автомобилей ВАЗ расположены по двум сторонам диска. Одна половина суппорта является рабочей, в ней находится тормозная жидкость под давлением. Также в нейимеется стальной поршень, который под действием давления выдавливается из корпуса и толкает колодку в сторону диска. Одновременно с этим с обратной стороны диска прижимается вторая колодка. Следовательно, диск оказывается с обеих сторон зажат. А колодки изнашиваются максимально равномерно. Стоит также отметить, что схема тормозной системы «Нива» содержит пусть те же элементы, что и «шестерка», но они прочнее и долговечнее.
Как прокачивать тормоза
Стоит упомянуть немного о такой процедуре, как прокачка тормозных механизмов. Без этого вы не сможете нормально ездить на машине, так как в системе будет очень много воздушных пробок. Из-за этого эффективность торможения становится намного ниже.
Чтобы избавиться от воздушных пробок, вам необходимо все трубки и суппорты наполнить жидкостью. Все работы лучше всего проводить вдвоем. Один человек должен нажимать педаль. Второй своевременно открывает и закрывает штуцеры для прокачки. А находятся они на всех суппортах. Правда, потребуется постоянно поднимать все стороны автомобиля, снимать поочередно колеса. Намного проще эту процедуру выполнять на смотровой яме. Прокачку необходимо проводить по определенной схеме. И ее обязательно нужно придерживаться, иначе воздух останется и никакой эффективности от тормозов не добиться.
Вот как прокачивается тормозная система ВАЗ, схема довольно проста. Начинать необходимо с того механизма, который расположен на максимальном удалении от ГТЦ. Это правое заднее колесо. После него только можно заняться левым задним, затем идет правое переднее. И самым последним у вас окажется то колесо, которое находится возле водительской двери. Можно даже всю процедуру произвести самостоятельно. Но для этого вам потребуется изготовить из автомобильной камеры своеобразный ресивер для хранения воздуха. Необходимо обеспечить систему тормозов давлением. Поэтому камеру нужно соединить при помощи штуцера с расширительным бачком. По вышеизложенной схеме избавляетесь от воздушных пробок во всех контурах. При этом не забывайте следить за тем, чтобы в расширительном бачке был необходимый уровень жидкости.
Заключение
В этой статье вы узнали о том, из чего состоит тормозная система современного автомобиля. Также было немного рассказано про современные средства обеспечения безопасности. В частности, это система ABS. Она используется как дополнительная опция, но все чаще ее можно увидеть даже на бюджетных автомобилях стандартной комплектации. Кроме того, к тормозной системе можно отнести круиз-контроль, различные усилители для экстренного торможения, механизмы курсовой устойчивости, антипробуксовочную конструкцию, блокировку дифференциала.
Все привыкли видеть гидравлические тормоза, но имеются конструкции, в которых используется не давление жидкости, а сжатый воздух. Они идентичны с гидравлическими, только надежность у них оказывается намного выше. Элементы, используемые в пневматических тормозах, должны выдерживать очень большое давление. Правда, оно сопоставимо с тем, которое находится в гидравлическом приводе. Необходимо только внедрять ресивер для хранения сжатого воздуха. Существуют также электромеханические тормоза. Они приводятся в движение электродвигателями и специальными тросами.
Источник
Еще никто не прокомментировал новость.
mtzpetrov.ru
