Ремонт блока управления электроусилителя ремня дело хлопотное. Если слетела прошивка, то найти ее практически невозможно, разве что, у профессионалов своего дела.

Адаптация электрорейки

После ремонта или обслуживания электрической рейки ее необходимо вновь адаптировать, иначе руль и рейка будут работать с угловым смещением, да и сигнал об ошибке на приборной панели не удалится. Сделать это можно только при помощи диагностического оборудования, путем манипуляций с поворотом руля в крайние положения в соответствии с инструкциями, которые дает диагностический сканер.

Общие рекомендации

• Регулярно проверяйте состояние пыльников рейки.
• При появлении сообщения об ошибке электроусилителя немедленно приступайте к устранению неисправности.
• По возможности, реже поворачивайте руль в крайние положения.
• Не оставляйте на длительную стоянку автомобиль с вывернутыми колесами.

Устройство рулевой рейки с гидроусилителем, принцип работы (видео)

Каждому желающему эта статья подскажет, каким является устройство рулевой рейки с гидроусилителем, а также согласно какому принципу осуществляется ее работа.

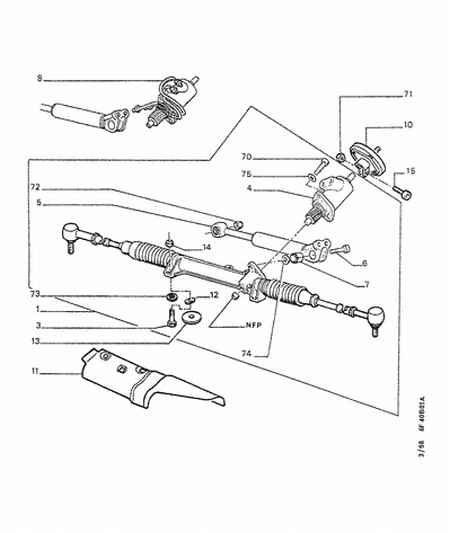

Устройство

Во всех транспортных средствах есть система управления. Состоит она из массы разных запчастей. Постоянно устройство дорабатывается. Определенные запчасти внедряются, а некоторые и убираются. Чтобы водителю было легче управлять транспортным средством, рулевой механизм оснащается гидроусилителем.

Сам механизм состоит из следующих элементов:

• Тяги, а также наконечники. Они прикреплены к двигающимся механизмам рейки. Отвечают за то, в какую сторону повернутся колеса.
• Планка зубчатого типа и шестеренки. Позволяют передать вращение с руля на тяги.
• Корпус. Делается из алюминия. В нем находятся главные детали самой рейки.
• Пружинная система. Необходимость пружин в том, чтобы помочь шестеренке плотно прилегать к рейке. Когда пружина в исправном состоянии, свободный ход руля минимальный.
• Подшипники. Предназначены для более простого выполнения маневров рейки.
• Ограничивающие элементы. Они определяют максимальный угол поворота руля.

Принцип действия

На самом деле, принцип работы не такой сложный, как кажется изначально. Для того чтобы повернуть рулевое колесо в сторону, помогает дополнительная сила. Суть в том, что на рулевую колонку ставятся шестеренки, а также специализированные рейки, оборудованные тягами.

Со временем начали использовать гидравлический механизм. По сути, он работает точно так, как и механический. Единственная разница заключается в том, что усилие дополняется с помощью специальной жидкости, имеющей масляную основу. В итоге водитель может просто и легко управлять машиной. Достаточно будет небольшого вращения рулем, чтобы войти в самый крутой поворот.

Гидравлический механизм рулевого управления — достаточно интересен. Чтобы полностью разобраться, что он собой представляет, следует остановиться на нем более подробно.

Гидроусилитель также делает движение более безопасным. Качество асфальта на отечественных дорогах не самое лучшее. Водитель то и дело попадет в разного рода ямы и выбоины. Наличие подобного узла позволяет их не так сильно чувствовать. Да и руль гораздо проще удерживать в момент, когда на него передаются вибрации. Если сравнить с механической рейкой, то здесь все намного хуже. Известны случаи, когда у автомобилиста рулевое колесо вырывалось из рук.

В последнее время, многие критикуют гидравлику. Делают это потому, что руль недостаточно чувствителен по мнению некоторых водителей. Трудно сказать так это или нет, ибо каждый человек по-разному чувствует дорогу и машинку. Как бы там ни было, но когда ГУР имеется в машине, ездить становится намного проще. Просто многие уже забыли, как тяжело было парковаться без него. Порой приходилось так крутить рулевое колесо, что потом не было сил продолжать езду. Особенно актуальной данная проблема была на автомобилях семейства ВАЗ, выпущенных в конце восьмидесятых, начале девяностых годов прошлого столетия.

Гидроусилитель часто сравнивают с электроприводом. Есть ли в этом смысл? Чтобы понять, нужно разобраться с тем, что это такое. Электрический привод может ставиться на колонку еще на заводе, а может монтироваться и в качестве дополнительной опции. Схема его достаточно интересная, а потому многие люди желают, дабы он был установлен в их авто. Надо признать, что механизм хорош, но имеет массу недоработок. Частенько это приводит к дорожно-транспортным происшествиям.

Первые Лады Приоры были оборудованы усилителем руля именно такого типа. В системе часто были сбои и отказы. Как итог, инженеры решили, что правильнее будет поставить гидроусилитель, что полностью себя оправдало. По сей день руль на таких машинах работает за счет того, что ему помогает масляная жидкость, циркулирующая в системе.

Дабы гидроусилитель работал исправно, за ним нужно правильно следить. Прежде всего, надо регулярно проверять уровень жидкости. Если он не держится и падает, значит нужно проверить сальники. Возможно, течь в них. Если руль повернуть тяжело, нужно выполнять полную диагностику узла.

Принцип устройства рулевой рейки и виды реек

Рулевая рейка или реечный рулевой механизм – это устройство, преобразующее вращение вала руля в перемещение тяг вправо или влево в зависимости от команды, поданной водителем. Тяги передают энергию на кулаки передних колес, в результате автомобиль поворачивает в нужную сторону. От исправности рулевого механизма напрямую зависит управляемость автомобиля, поэтому необходимо хорошо разбираться в его устройстве и своевременно устранять любые возникающие неполадки. Устройство рулевой рейки не так сложно изучить, конструкция механизма прошла длинный путь усовершенствования для удобства управления.

Основной принцип устройства рулевой рейки, ее виды

Простейшая конструкция представляет собой шестерню, установленную на рулевой вал, соединенную с ней рулевую рейку и рулевые тяги. Однако конструкция рулевого управления в современных автомобилях различается, она зависит от наличия усилителей. В современных автомобилях устанавливаются следующие варианты.

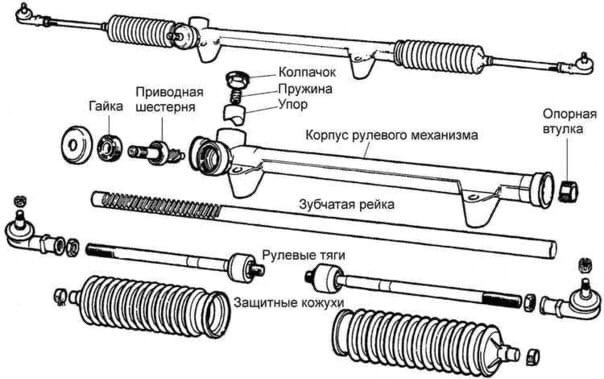

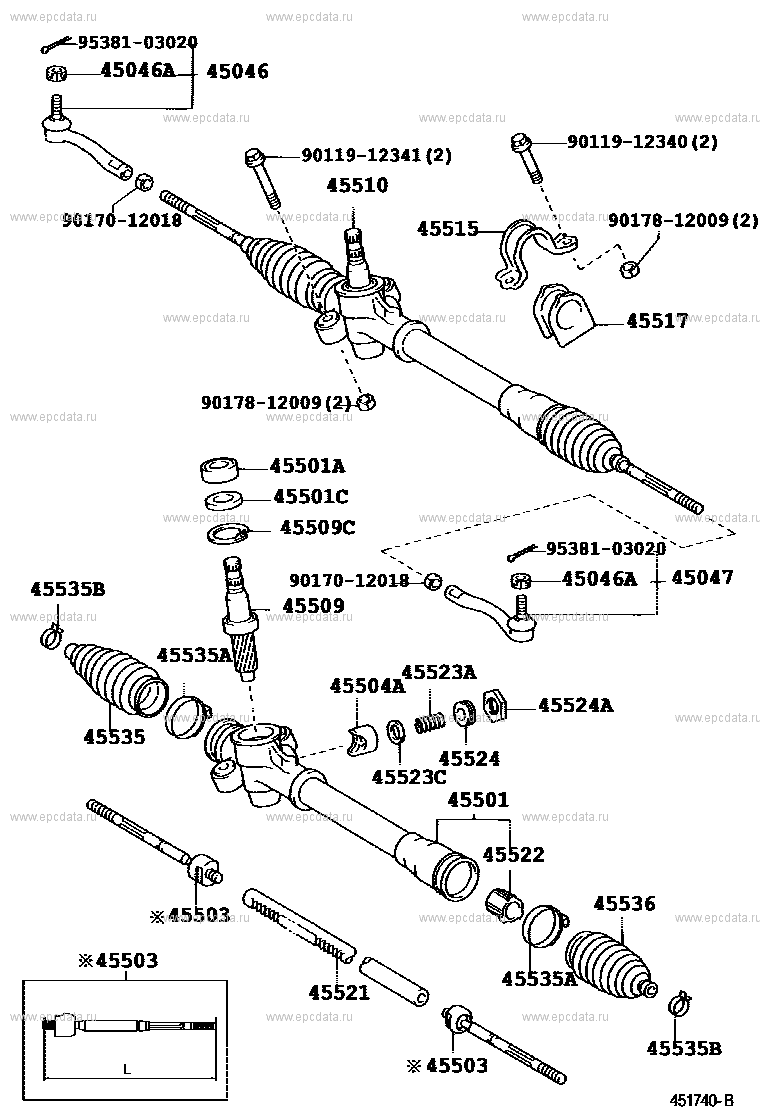

Устройство механической рулевой рейки

Это наиболее простая конфигурация механизма, в которой руль перемещается только за счет усилий водителя. Основные компоненты такого механизма:

• Рулевые тяги и наконечники. Их прикрепляют к выдвижным механизмам, и именно они обеспечивают поворот колеса во время движения.

• Зубчатая планка и шестерни. Эти комплектующие отвечают за передачу усилия от руля к рулевым тягам, в результате осуществляется управление колесами.

• Картер. Этот элемент представляет собой корпус, в который помещены основные детали, картер на большинстве моделей автомобилей выполнен из алюминия.

• Пружины. Они обеспечивают плотное прилегание шестерни к рейке. При нормальном рабочем состоянии пружин нет люфта руля, его появление говорит о неисправности механизма.

• Подшипники. Они снижают трение при поворотах и обеспечивают легкие поворотные движения.

• Ограничители. Их задача – ограничить ход рейки от правого края до левого.

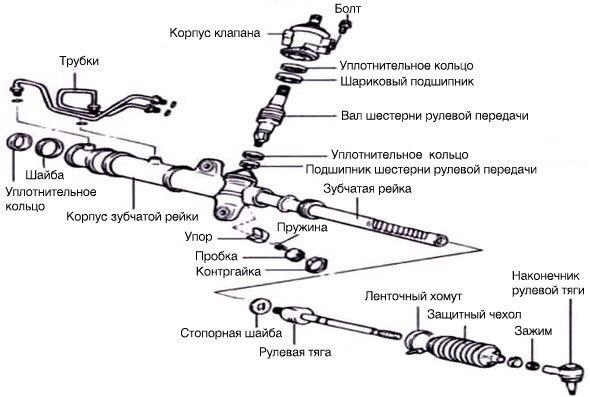

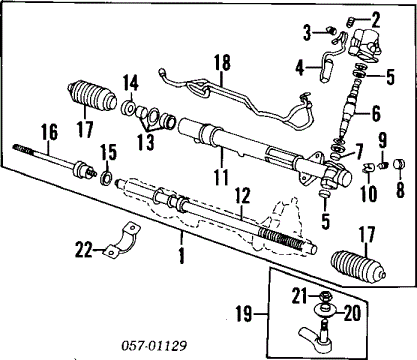

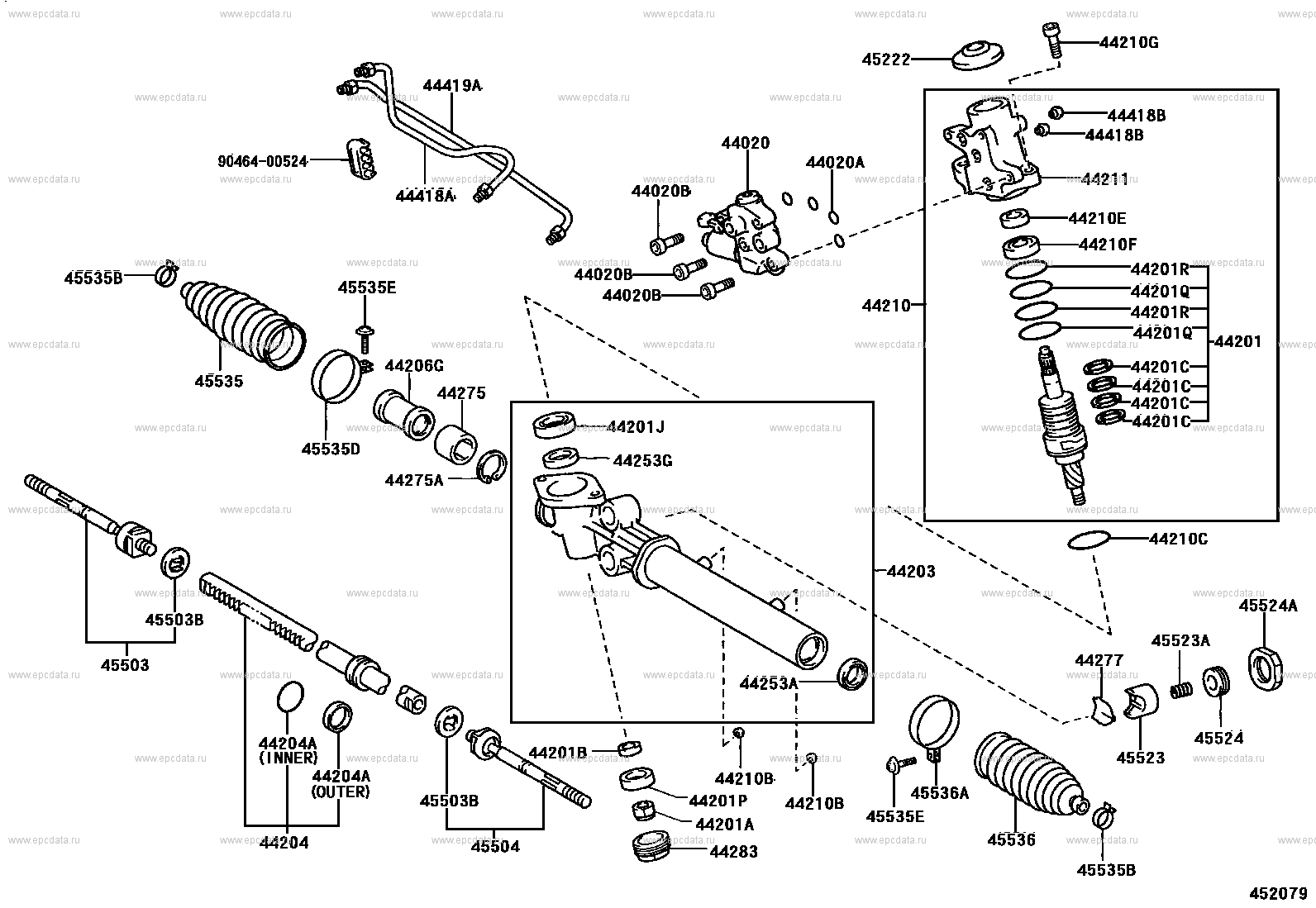

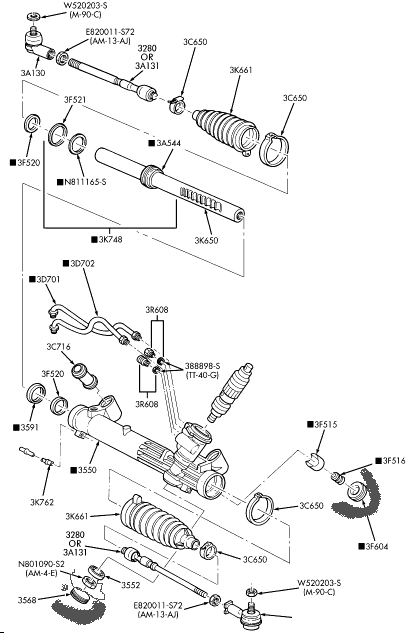

Устройство рулевой рейки с гидроусилителем

Этот вариант конструкции получил наиболее широкое распространение на современных автомобилях. Воздействие на руль водителем дополняется гидроусилителем, в результате управлять автомобилем намного легче. ГУР также повышает безопасность движения: даже при попадании колесом в глубокую яму и сильном ударе руль не вырывает из рук водителя, поскольку гидравлический механизм частично сглаживает толчки.

Устройство рулевой рейки с гидроусилителем и принцип ее работы имеет следующие особенности. Работа насоса ГУР обеспечивается путем соединения с мотором при помощи ременной передачи или специальных шестерней. Насос подает гидравлическую жидкость в золотниковый распределитель, помещенный в картере рулевой рейки. Он контролирует усилия, которые водитель прикладывает к рулю, и определяет соответствующее количество гидравлической жидкости. В разрез рулевого вала интегрируется торсион, он играет роль дозировочного устройства.

Когда машина стоит на месте или движется по прямой линии, рулевая рейка находится в состоянии покоя, жидкость помещена в резервуар. Как только водитель начинает поворачивать руль, торсион закручивается, открываются каналы распределителя, после чего жидкость передается на рулевую рейку. Она распределяется и обеспечивает удобство поворота под нужным углом.

Устройство рулевой рейки ГУР требует повышенного внимания к состоянию сальников и уплотнительных элементов. Один из ярких признаков неисправности гидроусилителя – появление масляных пятен под автомобилем после стоянки. Если сальники выходят из строя, из-за утечки жидкости ГУР очень скоро перестанет работать, что приведет к резкому ухудшению управляемости автомобиля и опасным ситуациям на дороге.

Устройство рулевой рейки с электроусилителем

Такой механизм работает по принципу, аналогичному рейке с ГУР, однако вместо гидроусилителя здесь используется электродвигатель. Мотор может встраиваться в рулевую колонку, устанавливаться на валу или размещаться непосредственно на рейке – последний вариант считается самым надежным, его устанавливают на автомобилях люкс-класса. Устройство рулевой рейки с электроусилителем имеет несколько преимуществ:

• Увеличение КПД в сравнении с ГУР. На усиление поворота руля затрачивается меньшее количество энергии.

• Экономичность. Жидкость в ГУР должна циркулировать постоянно, что забирает часть мощности двигателя. Электромотор запускается только в момент поворота, таким образом, механизм является более экономичным решением.

• Более простое обслуживание. Не требуется постоянно контролировать уровень гидравлической жидкости, менять и доливать ее.

• Более высокая надежность. Такое устройство не требует постоянного контроля исправности сальников и уплотнительных элементов, нет шлангов и прокладок, которые могут привести к появлению течи.

Однако схема с электромотором не получила широкого распространения. Такое устройство обходится достаточно дорого, поэтому дешевле устанавливать на рулевой механизм автомобиля гидроусилитель. Уже долгое время ГУР остается наиболее востребованным и распространенным вариантом для усиления поворота руля и простого управления.

Возможные неисправности рулевой рейки

От исправности рулевого управления напрямую зависит безопасность водителя и пассажиров, а также других участников уличного движения. Уже при первых признаках неполадок необходимо срочно обращаться в автосервис для диагностики рулевой рейки и замены неисправных комплектующих. Во многих случаях ее приходится менять целиком, однако при некоторых неисправностях можно просто провести недорогой ремонт. Распространенные проблемы в работе рулевой рейки:

• Повреждение зубчатого механизма или шестерни во внутренней части рейки. Детали, пострадавшие из-за механического износа, обычно можно заменить.

• Повреждения корпуса, в результате чего рулевое управление полностью выходит из строя. До его замены эксплуатация автомобиля невозможна.

• Нарушение герметичности механизма. В результате внутрь проникает песок и частицы пыли, после этого механизм невозможно использовать.

• Повреждения рулевых тяг и наконечников в результате механического износа деталей или сильного удара. Неисправные детали можно заменить, после ремонта машина вновь будет готова к работе.

В нашем автосервисе предлагается квалифицированная диагностика и ремонт рулевой рейки любого типа, мы работаем с автомобилями любых марок и моделей. Воспользуйтесь услугами профессионалов, чтобы в короткие сроки решить проблему и вернуть машину к работе. Вы можете купить новую рулевую рейку или ремкомплекты для самостоятельного ремонта

Услуги нашего автосервиса:

Как подтянуть рулевую рейку: подтяжка рейки своими руками

Рулевая рейка является основным элементов в устройстве рулевого механизма подавляющего большинства автомобилей.   За счет прикрепленных к рейке рулевых тяг и рулевых наконечников осуществляется передача поворотного усилия на колеса при вращении руля.

Независимо от того, оснащается рулевое управление усилителем (гидроусилитель, элеткроусилитель или гидроэлектроусилитель руля) или не имеет усилителя, рулевая рейка  продолжает оставаться ключевым элементом.

При этом в процессе эксплуатации водитель может заметить следующее:

• рулевая рейка стучит при проезде неровностей и при повороте руля, руль стал «болтаться» и вырываться из рук на неровностях, вращение руля стало слишком легким;
• если покачать руль в «нулевой» зоне (колеса и руль стоят прямо), заметны большие люфты, причем колеса не реагируют на достаточно значительные углы поворота рулевого колеса при отклонении от «ноля».

Указанные симптомы указывают не проблемы с  рулевым управлением и рейкой. При этом часто удается минимизировать износ и выработку без ремонта. Для этого нужно выполнить регулировку рейки подтяжкой. Подробнее читайте в нашей статье.

Содержание статьи

Когда и почему нужна регулировка рейки

Стук и люфты рулевого управления — основная причина, по которой  рейку необходимо регулировать. Как правило, стуки и другие симптомы появляются в результате выработки отдельных деталей в устройстве механизма.

При этом игнорировать  данную проблему нельзя, так как  руль теряет свою остроту, машину с разболтанной рейкой становится сложнее контролировать и т.д. При этом регулировка рулевой рейки позволяет в большей или меньшей степени устранить появившиеся признаки износа механизма. Это значит, что если рейка не имеет серьезных дефектов и не вышла из строя, достаточно подтянуть рулевую рейку.

Как выполняется регулировка

Подтяжка рулевой рейки предполагает взаимодействие с той частью механизма, через которую усилие передается от рулевого вала на рейку. В целом, усилие после поворота руля передается при помощи  косозубой или прямозубой шестерни, входящей в зацепление с зубчатой рейкой.

Шестерня установлена на подшипнике. При этом прижим шестерни к зубчатой части  должен быть плотным (без зазоров).  По этой причине дополнительно устанавливаются прижимные пружины.

1. Если в паре рейка-шестерня регулировки нарушены, может потребоваться больше усилий от водителя, чтобы повернуть руль. В этом случае нужно ослабить прижим шестерни к зубчатой части, заменить смазку и т.д.
2. Если же рейка разболтана, возникло ослабление крепления картера рейки, кронштейна крепления рычага картера и рулевой сошки, убрать стук и люфт можно подтяжкой.

При этом нужно помнить, что стук и люфт также может возникать по причине износа рейки или шестерни, рулевых тяг и других элементов, участвующих в зацеплении передающей пары.  Если имеются неисправности, решить вопрос регулировкой не получится. В таком случае необходим ремонт или замена рулевой рейки.

Более того, даже если подтянуть рулевую рейку правильно, это временное решение. Через несколько десятков тысяч километров пробега водитель снова столкнется с люфтом и стуком в рейке. При этом вторичная подтяжка регулировочной гайки не рекомендуется. Необходимо выполнять полный ремонт рулевого механизма или замену рейки.

Регулировка рулевого механизма: особенности

Сразу отметим, что на рулевых рейках, установленных с завода, обычно требуется подтяжка, а не ослабление. Ослабляют рейку в рамках регулировки или после ремонта. Важно понимать, что решение подтянуть рейку предполагает отклонение от начальных заводских настроек.

Изначально рейка настроена на заводе таким образом, чтобы  прижим пары шестерня-зубчатая рейка был максимально плотным, при этом руль вращался легко и без усилия.  По этой причине необходимо знать, как подтянуть рулевую рейку.  Также следует понимать, что подтяжка рулевой рейки далеко не всегда позволяет устранить люфты и стуки, однако можно уменьшить люфт или стук  механизма.

Еще отметим, что если после первой подтяжки рейки через небольшой промежуток времени все симптомы неисправности проявились снова, во второй раз затягивать рулевую рейку не стоит. Как правило, первая подтяжка убирает люфт, который возникает в результате износа или деформации пластмассовых втулок внутри механизма.

С учетом того, что втулки пластиковые, первая подтяжка «выбирает» зазор. Однако если после такой подтяжки снова затянуть рейку, втулки попросту разломаются или полностью деформируются.

Как отрегулировать рулевую рейку

Далее рассмотрим, как подтянуть рулевую рейку на автомобиле. Сделать это можно в условиях обычного гаража, загнав машину на яму  или подняв на подъемнике. Дело в том, что все работы нужно будет выполнять под машиной (с учетом места установки рулевой рейки).

1. Сначала потребуется найти на корпусе рейки специальную регулировочную гайку. На разных авто гайка может стоять в различных местах, сверху гайку зачастую прикрывает колпачок.
2. Сняв колпачок, также может потребоваться специальный ключ для подтяжки. Часто, если такой ключ отсутствует, его изготавливают самостоятельно.
3. Следующий шаг – подтяжка рейки рулевого механизма. В процессе затяжки необходимо соблюдать аккуратность, чтобы не перетянуть гайку (помните, перетяжка приведет к повреждению пластиковых втулок внутри).
4. Обычно для плотной фиксации пары рейка-шестерня требуется не более 1/3 полного оборота регулировочной гайки.
5. В целом, оптимальная регулировка должна быть выполнена таким образом, чтобы руль вращался легко и свободно, при этом люфты и стуки были сведены к минимуму или вовсе отсутствовали.

После регулировки важно проверить, чтобы руль вращался свободно в обе стороны, без закусывания и дополнительного усилия.  Также не допускается, чтобы усилие на руле менялось при его вращении в каком-либо положении. В норме усилие должно быть равномерным.

Конечно, оптимально  при регулировке мерить люфт руля специальным прибором  –люфтомером. С учетом того, что такого прибора обычно нет под рукой, затяжку гайки определяют по собственным ощущениям на руле (необходимость подтяжки или ослабления).

Рекомендации

По окончании регулировок рейку также следует проверить на ходу. Важно обратить  внимание на то, что после поворота руля, само рулевое колесо должно без помощи водителя возвращаться в нулевое положение (руль прямо).  Если руль приходится докручивать руками (руль не возвращается в ноль), это говорит о явных проблемах с рейкой (сильная затяжка регулировочной гайки, подклинивание и т.д.).

Точно проверить данный нюанс можно на прямом участке дороги с хорошим дорожным покрытием без дефектов.  Обратите внимание,  при проверке нужно быть осторожным и аккуратным! Если нет подходящего участка или вы не уверены в своих силах, от данных тестов лучше отказаться.

Чтобы проверить возврат руля, достаточно пройти поворот и на выходе из него нажать на газ, кратковременно убрав руки с руля.  Если руль не стремится к возврату в нулевое положение и его нужно поворачивать  самостоятельно, тогда гайка на рейке может быть перетянута и требуется ослабление.
