Схема поршня – ПОРШЕНЬ ДВИГАТЕЛЯ. — DRIVE2

Содержание

Схема поршня | Схемы автомобильные

Рис. Поршень: 1 — нижний поясок; 2 — фаска; 3 — U-образная прорезь; 4 — днище; 5 — тепловой барьер; 6 — горизонтальная прорезь; 7 — перемычка над канавкой второго поршневого кольца; 8 — канавка второго поршневого кольца; 9 — вертикальная прорезь; 10 — юбка; 11 — разгрузочная выемка в юбке поршня; 12 — канавка поршневого кольца в юбке поршня; 13 — опорная часть юбки поршня; 14 — часть опорной поверхности юбки поршня, передающая наибольшее боковое давление; 15 — часть опорной поверхности юбки поршня, передающая наименьшее боковое давление; 16 — отверстия для слива масла; 17 — канавка для маслосъемного поршневого кольца; 18 — бобышка отверстия для поршневого пальца; 19 — отверстие для поршневого пальца; 20 — Т-образная прорезь; 21 — зона расположения поршневых колец; 22 — дно канавки поршневого кольца; 23 — утолщение под канавками для поршневых колец; 24 — торец канавки поршневого кольца; 25 — перемычка над канавкой третьего поршневого кольца; 26 — гребень над канавкой верхнего поршневого кольца; 27 — канавка верхнего поршневого кольца; 28 — втулка поршневого пальца; 29 — диаметр поршня между канавками; 30 — внутренний диаметр канавки; 31 — зазор между гребнем поршня и цилиндром; 32 — малый диаметр; 33 — глубина канавки; 34 — высота канавки; 35 — большой диаметр; 36 — поршневой палец.

Pic. Piston: 1 — bottom rib; 2 — chamfer; 3 — U-siot; 4 — head; 5 — heat dam; 6 — horizontal slot; 7 — second land; 8 — second-ring groove; 9 — vertical slot; 10 — skirt; 11 — skirt relief; 12 — skirt ring groove; 13 — slipper; 14 — major thrust face; 15 — minor thrust face; 16 — oil drain holes; 17 — oil-ring groove; 18 — pin boss, piston pin boss; 19 — pin hole; 20 — T-slot; 21 — ring belt; 22 — ring groove bottom; 23 — ring groove pad; 24 — ring groove side; 25 — third land; 26 — top land; 27 — top-ring groove; 28 — pin bushing; 29 — land diameter; 30 — groove bottom diameter, groove root diameter; 31 — land clearance; 32 — minor diameter; 33 — groove depth; 34 — groove width; 35 — major diameter; 36 — piston pin, gudgeon pin.

ustroistvo-avtomobilya.ru

Поршень — Словарь автомеханика

Поршень является одной из деталей кривошипно-шатунного механизма двигателя и представляет собой целостный элемент условно разделяемый на головку и юбку. Он является основой процесса преобразования энергии горения топлива в тепловую, а далее в механическую. От качества работы данной детали напрямую зависит производительность двигателя, а также его надежность и долговечность.


Предназначение и виды поршней

В моторе поршень двигателя выполняет ряд функций, в частности, это:

  1. трансформация давления газов в усилие, передаваемое на шатун;
  2. обеспечение герметичности камеры сгорания;
  3. теплоотвод.

Поршень работает в экстремальных условиях под стабильно высокими механическими нагрузками. Поэтому для современных двигателей их изготавливают из специальных алюминиевых сплавов, отличающихся легкостью и прочностью при достаточных показателях термостойкости. Несколько менее распространены стальные поршни. Ранее они в основном производились из чугуна. Обязательно присутствующая на каждом изделии маркировка поршней расскажет, из чего оно изготовлено. Изготавливаются данные детали двумя методами – литьем и штамповкой. Кованые поршни, распространенные в тюнинге, изготовлены именно методом штамповки, а не выкованы вручную.


Конструкция поршня

Устройство поршня не является сложным. Это цельная деталь, которую для удобства определения принято условно разделять на юбку и головку. Конкретная форма и конструктивные особенности поршня определяются типом и моделью двигателя. В распространенных видах бензиновых ДВС можно увидеть только поршни с плоскими или крайне приближенными к такой форме головками. Часто они имеют канавки, предназначенные для максимального полного открывания клапанов. В моторах с непосредственным впрыском топлива поршни выполняются в несколько более сложной форме. Поршень дизельного двигателя имеет головку со специфической конфигурацией для обеспечения оптимального завихрения с целью качественного смесеобразования.

Схема поршня двигателя.

Под головкой на поршне размещаются канавки, в которые устанавливаются поршневые кольца. Юбки у различных поршней тоже разные: с формой, подобной конусу или бочке. Такая конфигурация позволяет компенсировать расширение поршня, существующее при его нагревании в работе. Следует отметить что, поршень приобретает полностью рабочий объем только после разогрева двигателя до нормальной температуры.

Чтобы максимально снизить эффект от постоянного бокового трения поршня о цилиндр на его боковую поверхность наносится специальный антифрикционный материал, тип которого также зависит от вида двигателя. Также в юбке поршня есть специальные отверстия с приливами, предназначенные для монтажа поршневого пальца.

Работа поршня предполагает его интенсивное нагревание. Он охлаждается, причем в разных моторах различными способами. Вот наиболее распространенные среди них:

  • с помощью подачи масляного тумана в цилиндр;
  • через разбрызгивание масла сквозь шатун или специальную форсунку;
  • через впрыскивание масла по кольцевому каналу;
  • с помощью постоянной циркуляции масла по змеевику, расположенному непосредственно в головке поршня.

Вплотную соприкасается со стенками цилиндра не сам поршень, а его кольца. Для обеспечения наивысшей износостойкости они производятся из особого сорта чугуна. Количество и точное расположение этих колец зависит от вида мотора. Чаще всего на поршень приходится пара компрессионных колец и еще одно маслосъемное.

Компрессионные колца предназначены не давать газам из камеры сгорания прорываться в картер. На первое кольцо приходится самая серьезная нагрузка, поэтому во всех дизельных и мощных бензиновых моторах в канавке первого кольца дополнительно присутствует стальная вставка, что позволяет повысить прочность конструкции. Существует множество видов компрессионных колец, которые уникальны практически у каждого самостоятельного производителя.

Маслосъемные кольца - для удаления лишнего масла из цилиндра и недопущения его проникновения в камеру сгорания. Такие кольца выполняются с большим количеством дренажных отверстий, а также с пружинными расширителями, хоть и не во всех моделях двигателей.

Устройство поршня

С шатуном поршень двигателя соединяется через поршневой палец, стальную деталь трубчатой формы. Самым распространенным способом крепления пальца является плавающий, благодаря которому деталь может прокручиваться в процессе работы. Специальные стопорные кольца не дают пальцу смещаться в стороны. Жесткий зацеп пальцев на данный момент практически не распространен из-за очевидной большей уязвимости таких конструкций.


Поломки поршня и сопутствующих деталей

В процессе интенсивной или просто продолжительной эксплуатации поршень может выйти из строя по причине присутствия в цилиндре постороннего тела, на которое поршень постоянно наталкивается во время движения. Таким предметом может стать частица шатуна, коленвала или чего-то другого, отлетевшего от детали. Поверхности такого излома имеют серый цвет, они не характеризуются истиранием, трещинами и прочими визуальными признаками. Поршень распадается быстро и внезапно.

Излом, вызванный усталостью металла, характеризуется образованием в проблемном месте растровых линий. Это позволяет заблаговременно определить наличие поломки и заменить поршень. Помимо старения причиной такого излома может стать детонационное воспламенение, усиленные сотрясения поршня из-за сталкивания его головки с головкой цилиндра или чрезмерного зазора юбки. В любом случае на детали образуются трещины, свидетельствующие о ее скором выходе из строя.

После износа колец, повреждения головки поршня наиболее часто встречаемы.

Помимо износа и старения металла, связанные с поршнями поломки могут случаться по целому ряду разнообразных причин, среди которых:

  • нарушение режима сгорания, например из-за задержки зажигания;
  • неправильная организация пуска холодного двигателя;
  • заполнение цилиндра маслом или водой при выключенном моторе, что называется гидравлическим ударом;
  • необоснованное повышение мощности в результате перенастройки электроники;
  • использование неподходящих деталей;
  • другие причины.

Чаще всего ремонт осуществляется методом замены – поршня, колец или всей поршневой группы.

Связанные термины

etlib.ru

Поршень двс (устройство, назначение, фото)

Поршень двс

Поршень одна из важных деталей двигателя внутреннего сгорания благодаря которой передается энергия на шатун. В этой статье поговорим про устройство поршня узнаем его назначения и рассмотрим его фото.

Поршень двc на первый взгляд имеет простую конструкцию. Тем не менее не все так просто инженеры постоянно работают над облегчением поршня и увеличением его прочности. Другими словами стараются найти золотую середину. Найти золотую середину бывает не просто, так как поршень постоянно эксплуатируется в экстремальных условиях при высоких температурах и повышенных инерционных нагрузках. Под действием энергии топливно-воздушной смеси поршень отправляется в НМТ ( нижнюю мертвую точку). Поршень в свою очередь передает энергию на коленвал через шатун с которым поршень связан через поршневой палец.

Основные функции поршня двс:

1) Отвод излишков тепла.

2) Благодаря поршню камера сгорания становится герметичной.

3) Передача энергии на коленвал через шатун.

Если сказать кратко задача поршня передать энергию газов на коленвал чтобы последний преобразовал ее в механическую энергию.

Устройство

В последнее время поршень двс изготавливают из алюминия так как этот материал лёгкий и прочный.

Поршни бывают литые и кованные. Литые поршни изготавливаются литьём под давлением. Кованные поршни изготавливают методом штамповки из алюминиевого сплава с небольшим добавлением кремния 15%. Что увеличивает их прочность и износостойкость.

Обсудим основные детали поршня, более подробно устройство поршня можно рассмотреть на схеме.

Днище

Днище поршня может иметь 5 разных видов поверхностей у каждого типа свои преимущества и недостатки.

Плоское. Такой тип поверхности используется довольно часто. Недостаток поршня такого типа, в том что при обрыве ремня поршни гнут клапана.

Вогнутое. Обеспечивает более эффективную работу камеры сгорания. Тем не менее способствует большему образованию отложений при сгорании топлива.

OLYMPUS DIGITAL CAMERA

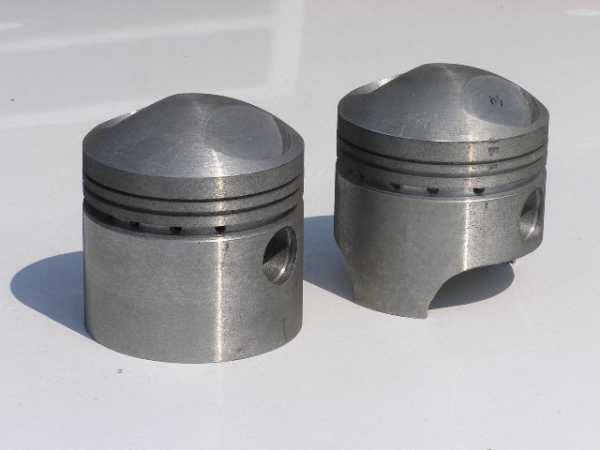

Выпуклое. Улучшает производительность поршня, но при этом понижает эффективность сгорания топлива.

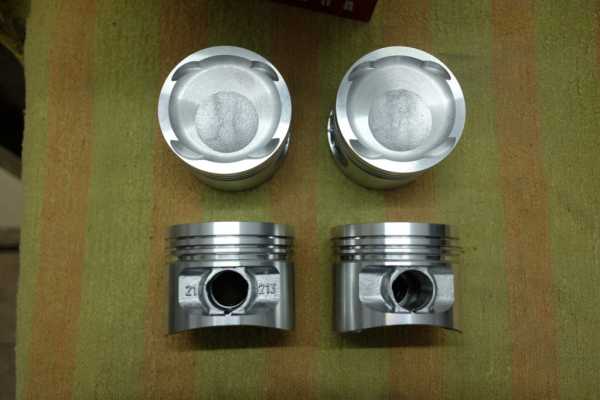

С циковками. Предотвращают столкновение поршней с клапанами за счёт специальных углублений называемых циковками. Из-за канавок может быть небольшая потеря мощности.

С лужей.Такой тип поршней также оснащен канавками только большего размера. Цель таких поршней понизить степень сжатия. Например они отлично подходят для турбокомпрессора.

Компрессионные кольца

Обычно в двc устанавливается 2 компрессионных кольца и одно маслосъемное. Поршневые кольца изготавливаются из высокопрочного чугуна. Расстояние от днища поршня до первого кольца носит огневой пояс. Функция поршневых колец состоит в том, чтобы поршень плотно прилегал к цилиндру. Для уменьшения трения используется моторное масло.

Одно из важных предназначений поршневых колец заключается в препятствии попадания газов из камеры сгорания в картер. Благодаря добавлению хрома, молибдена, никеля или вольфрама прочность и термостойкость поршневых колец значительно повышается. При износе поршневых колец ресурс поршня понижается.

Маслосъемное кольцо

Маслосъемные кольца служат для того чтобы отводить излишки масла. Маслосъемные кольца обладают дренажными отверстиями.

Юбка

Юбка поршня и есть его тело служит направляющей. Благодаря специальным добавкам в сплав юбка поршня обладает высокой стойкостью к расширению.

Поршневой палец

Поршневой палец соединяет поршень с шатуном. Благодаря стопорному кольцу достигается их прочное соединение.

Ответы на частые вопросы

Для чего в днище поршня дизельного двигателя делают выемку ?

Выемка в поршнях дизельного двигателя называется вихревой камерой( камерой сгорания). Топливо перемешиваясь с воздухом в вихревой камере сгорает более эффективно и быстро.

Температура поршня двс ?

Кратковременно при работе двс поршень может нагреться до 2000 градусов и более. В целом температура поршня при работе может достигать 200 градусов.

Как продлить срок службы поршней ?

Для того чтобы продлить срок службы поршней двс необходимо во время менять масло. Лучше даже немного раньше срока как советуют многие водители.

norfin arcticthe hermitage st petersberg

Click to rate this post!

[Total: 0 Average: 0]

germanyworld.ru

Поршень двигателя: функции,конструкция,типы,фото,видео | НЕМЕЦКИЕ АВТОМАШИНЫ



Поршень занимает центральное место в процессе преобразования химической энергии топлива в тепловую и механическую. Поговорим про поршни двигателя внутреннего сгорания, что это такое и основное назначение в работе.

ЧТО ТАКОЕ ПОРШЕНЬ ДВИГАТЕЛЯ?

Поршень двигателя — это деталь цилиндрической формы, совершающая возвратно-поступательное движение внутри цилиндра и служащая для превращения изменения давления газа, пара или жидкости в механическую работу, или наоборот — возвратно-поступательного движения в изменение давления. Изначально поршни для автомобильных двигателей внутреннего сгорания отливали из чугуна. С развитием технологий стали использовать алюминий, т.к. он давал следующие преимущества: рост оборотов и мощности, меньшие нагрузки на детали, лучшую теплоотдачу.

С тех пор мощность моторов выросла многократно, температура и давление в цилиндрах современных автомобильных двигателей (особенно дизельных моторов) стали такими, что алюминий подошёл к пределу своей прочности. Поэтому в последние годы подобные моторы оснащаются стальными поршнями, которые уверенно выдерживают возросшие нагрузки. Они легче алюминиевых за счет более тонких стенок и меньшей компрессионной высоты, т.е. расстояния от днища до оси алюминиевого пальца. А еще стальные поршни не литые, а сборные.
Помимо прочего, уменьшение вертикальных габаритов поршня при неизменном блоке цилиндров дает возможность удлинить шатуны. Это позволит снизить боковые нагрузки в паре «поршень-цилиндр, что положительно скажется на расходе топлива и ресурсе двигателя. Или, не меняя шатунов и коленвала, можно укоротить блок цилиндров и таким образом облегчить двигатель

Поршень выполняет ряд важных функций:

  • обеспечивает передачу механических усилий на шатун;
  • отвечает за герметизацию камеры сгорания топлива;
  • обеспечивает своевременный отвод избытка тепла из камеры сгорания

Работа поршня проходит в сложных и во многом опасных условиях – при повышенных температурных режимах и усиленных нагрузках, поэтому особенно важно, чтобы поршни для двигателей отличались эффективностью, надежностью и износостойкостью. Именно поэтому для их производства используются легкие, но сверхпрочные материалы – термостойкие алюминиевые или стальные сплавы. Поршни изготавливаются двумя методами – литьем или штамповкой.

Экстремальные условия обуславливают материал изготовления поршней

Поршень эксплуатируется в экстремальных условиях, характерными чертами которых являются высокие: давление, инерционные нагрузки и температуры. Именно поэтому к основным требованиям, предъявляемым материалам для его изготовления относят:

  • высокую механическую прочность;
  • хорошую теплопроводность;
  • малую плотность;
  • незначительный коэффициент линейного расширения, антифрикционные свойства;
  • хорошую коррозионную устойчивость.

Требуемым параметрам соответствуют специальные алюминиевые сплавы, отличающиеся прочностью, термостойкостью и легкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.
Поршни могут быть:

  • литыми;
  • коваными.

В первом варианте их изготовляют путем литья под давлением. Кованые изготовляются методом штамповки из алюминиевого сплава с небольшим добавлением кремния (в среднем, порядка 15 %), что значительно увеличивает их прочность и снижает степень расширения поршня в диапазоне рабочих температур.

Конструкция поршня

Поршень двигателя имеет достаточно простую конструкцию, которая состоит из следующих деталей:



  1. Головка поршня ДВС
  2. Поршневой палец
  3. Кольцо стопорное
  4. Бобышка
  5. Шатун
  6. Юбка
  7. Стальная вставка
  8. Компрессионное кольцо первое
  9. Компрессионное кольцо второе
  10. Маслосъемное кольцо

Конструктивные особенности поршня в большинстве случаев зависят от типа двигателя, формы его камеры сгорания и типа топлива, которое используется.

Днище

Днище может иметь различную форму в зависимости от выполняемых им функций – плоскую, вогнутую и выпуклую. Вогнутая форма днища обеспечивает более эффективную работу камеры сгорания, однако это способствует большему образованию отложений при сгорании топлива. Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.

Поршневые кольца

Ниже днища расположены специальные канавки (борозды) для установки поршневых колец. Расстояние от днища до первого компрессионного кольца носит название огневого пояса.

Поршневые кольца отвечают за надежное соединение цилиндра и поршня. Они обеспечивают надежную герметичность за счет плотного прилегания к стенкам цилиндра, что сопровождается напряженным процессом трения.  Для снижения трения используется моторное масло. Для изготовления поршневых колец применяется чугунный сплав.

Количество поршневых колец, которое может быть установлено в поршне зависит от типа используемого двигателя и его назначения. Зачастую устанавливаются системы с одним маслосъемным кольцом и двумя компрессионными кольцами (первым и вторым).

ТИПЫ ПОРШНЕЙ

В двигателях внутреннего сгорания применяется два типа поршней, различающихся по конструктивному устройству – цельные и составные.



Цельные детали изготавливаются путем литья с последующей механической обработкой. В процессе литья из металла создается заготовка, которой придается общая форма детали. Далее на металлообрабатывающих станках в полученной заготовке обрабатываются рабочие поверхности, нарезаются канавки под кольца, проделываются технологические отверстия и углубления.

В составных элементах головка и юбка разделены, и в единую конструкцию они собираются в процессе установки на двигатель. Причем сборка в одну деталь осуществляется при соединении поршня с шатуном. Для этого, помимо отверстий под поршневой палец в юбке, на головке имеются специальные проушины.

Достоинство составных поршней — возможность комбинирования материалов изготовления, что повышает эксплуатационные качества детали.

Отвод излишков тепла от поршня

Наряду со значительными механическими нагрузками поршень также подвергается негативному воздействию экстремально высоких температур. Тепло от поршневой группы отводится:

  • системой охлаждения от стенок цилиндра;
  • внутренней полостью поршня, далее — поршневым пальцем и шатуном, а также маслом, циркулирующим в системе смазки;
  • частично холодной топливовоздушной смесью, подаваемой в цилиндры.

С внутренней поверхности поршня его охлаждение осуществляется с помощью:

  • разбрызгивания масла через специальную форсунку или отверстие в шатуне;
  • масляного тумана в полости цилиндра;
  • впрыскивания масла в зону колец, в специальный канал;
  • циркуляции масла в головке поршня по трубчатому змеевику.

Маслосъемное кольцо и компрессионные кольца

Маслосъемное кольцо обеспечивает своевременное устранение излишков масла с внутренних стенок цилиндра, а компрессионные кольца –  предотвращают попадания газов в картер.

Компрессионное кольцо, расположенное первым, принимает большую часть инерционных нагрузок при работе поршня.

Для уменьшения нагрузок во многих двигателях в кольцевой канавке устанавливается стальная вставка, увеличивающая прочность и степень сжатия кольца. Кольца компрессионного типа могут быть выполнены в форме трапеции, бочки, конуса, с вырезом.

Маслосъемное кольцо в большинстве случаев оснащено множеством отверстий для дренажа масла, иногда – пружинным расширителем.

Поршневой палец

Это трубчатая деталь, которая отвечает за надежное соединение поршня с шатуном. Изготавливается из стального сплава. При установке поршневого пальца в бобышках, он плотно закрепляется специальными стопорными кольцами.

Поршень, поршневой палец и кольца вместе создают так называемую поршневую группу двигателя.

Юбка

Направляющая часть поршневого устройства, которая может быть выполнена в форме конуса или бочки. Юбка поршня оснащается двумя бобышками для соединения с поршневым пальцем.

Для уменьшения потерь при трении, на поверхность юбки наносится тонкий слой антифрикционного вещества (зачастую используется графит или дисульфид молибдена). Нижняя часть юбки оснащена маслосъемным кольцом.

Обязательный процесс работы поршневого устройства – это его охлаждение, которое может быть осуществлено следующими методами:

  • разбрызгиванием масла через отверстия в шатуне или форсункой;
  • движением масла по змеевику в поршневой головке;
  • подачей масла в область колец через кольцевой канал;
  • масляным туманом
Уплотняющая часть

Уплотняющая часть и днище соединяются в форме головки поршня. В этой части устройства расположены кольца поршня – маслосъемное и компрессионные. Каналы для колец имеют небольшие отверстия, через которые отработанное масло попадает на поршень, а затем стекает в картер двигателя.

В целом поршень двигателя внутреннего сгорания является одной из самых тяжело нагруженных деталей, который подвергается сильным динамическим и одновременно тепловым воздействиям. Это накладывает повышенные требования как к материалам, используемым в производстве поршней, так и к качеству их изготовления.

Выхлопная система: описание,фото,назначение,тюнинг
Как провести замену поршневых колец своими руками?
Самостоятельная замена тормозных колодок и тормозных дисков
Поршневой палец: описание,виды,применение,установка,фото,видео.

ПОХОЖИЕ СТАТЬИ:

  • Наиболее популярные проблемы водителя, которые могут ждать его в дороге
  • Опель вектра B: технические характеристики,фото,видео,обзор,описание.
  • Автомобильные двигатели. Описание и технические термины.
  • Терминология, которая встречается в литературе по авторемонту.
  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • Как подобрать авто по автомобильному гороскопу?
  • Автомобильные дворники — выбираем на зиму.
  • Очиститель карбюратора: описание,виды,чистка,фото,видео.
  • Промывка системы охлаждения двигателя: описание,методы промывки.
  • Автомобильная промышленность мира
  • Новый БМВ X4 на пути к мировой премьере.
  • Тормозная жидкость описание,виды,состав,основные свойства,фото,видео.
  • ГТО — перечень документов, необходимых при прохождении

seite1.ru

Для чего нужен поршень в двигателе: схема поршня

Статьи

Восприятие давления газов, герметизация камеры сгорания, отвод тепла и передача усилий на шатун — это основные функции поршня. Термодинамический процесс происходит именно с помощью поршня двигателя.

Высокое давление, всплески температуры и иные нагрузки — это условия, в которых приходится работать поршню. По этой причине был выбран материал, из которого производят поршень — чаще из алюминиевого сплава, редко из стали. Производят их через штамповку или литьем под давлением.

Схема поршня двигателя

Конструкция поршня включает в себя «головку» и «юбку», но считается он цельным элементом. Для определенной модели автомобиля поршень будет выглядеть по разному в зависимости от того какой тип двигателя, форма камеры сгорания и само сгорание. Поршни для бензинового и дизельного двигателя различны. Поршень бензинового двигателя имеет плоскую головку. В ней могут быть быть канавки для открытия клапанов на 100%. Поршни двигателей с простым впрыском топлива немного сложнее. В дизельном двигателе все наоборот, там выполняется непростая камера сгорания, которая создает значительное завихрение и улучшает улучшают условия для смешивания смесей.

У поршня ниже головки проходят определенные и специальные канавки для поршневых колец. Юбка похожа на конус или на простую бочку. При нагреве такая конструкция может пригодиться, потому что может компенсировать температурное расширение. В условиях, когда достигнута нужная температура поршень становится похож на цилиндр. Дисульфид молибдена, графит находится на поршень, чтобы снизить потери на трении. В юбке поршня есть приспособления для крепления поршневого пальца.

Охлаждается поршень по разному:

— масляный туман в цилиндре;

— разбрызгивание масла через отверстие в шатуне;

— разбрызгивание масла специальной форсункой;

— впрыскивание масла в определенный кольцевой канал в зоне колец;

— циркуляция масла по трубчатому змеевику в головке поршня.

Поршневые кольца соединены со стенками цилиндра. Они сделаны из модифицированного чугуна. Кольца трутся в поршне и являются самыми главными источниками трения. Потери на трение в кольцах доходит до 30% всех потерь в двигателе, обусловленных механикой.

Число и расположение колец зависит от того, какой двигатель. Самая часто встречающая схема – 2 компрессионных и 1 маслосъемное кольцо. Компрессионные кольца имеют разные формы — похожи на трапецию, бочку или конус.

Маслосъемное кольцо справляется с излишками масла с поверхности цилиндра и не дает маслу попасть в камеру сгорания. У кольца много дренажных отверстий. Некоторые конструкции колец имеют пружинный расширитель.

Соединение поршня с шатуном происходит с помощью поршневого пальца, который имеет трубчатую форму и изготавливается из стали. Как установить поршневой палец? Есть несколько способов. Для начала самы известный способ, это со способностью переворачиваться в бобышках и поршневой головке шатуна во время действия. Чтобы не смещаться его фиксируют стопорными кольцами. Намного редко используется жесткое закрепление концов пальца в поршне или в поршневой головке шатуна.

Из чего состоит поршневая группа? Из поршня, поршневых колец и пальцев.

В каталоге запчастей для автомобиля на нашем сайте можно найти все основные элементы двигателя для любого автомобиля ваз или иномарку. На сайте можно посмотреть цены в интернет каталоге, и сделать заказ на поршни двигателя.

Источник: https://interkom-l.ru/info/articles/Osnovnye%20jelementy%20dvigatelja/kak-ustroen-porshen-dvigatelya/

Конструкция поршня

Устройство поршня не является сложным. Это цельная деталь, которую для удобства определения принято условно разделять на юбку и головку. Конкретная форма и конструктивные особенности поршня определяются типом и моделью двигателя. В распространенных видах бензиновых ДВС можно увидеть только поршни с плоскими или крайне приближенными к такой форме головками. Часто они имеют канавки, предназначенные для максимального полного открывания клапанов. В моторах с непосредственным впрыском топлива поршни выполняются в несколько более сложной форме. Поршень дизельного двигателя имеет головку со специфической конфигурацией для обеспечения оптимального завихрения с целью качественного смесеобразования.

Схема поршня двигателя.

Под головкой на поршне размещаются канавки, в которые устанавливаются поршневые кольца. Юбки у различных поршней тоже разные: с формой, подобной конусу или бочке. Такая конфигурация позволяет компенсировать расширение поршня, существующее при его нагревании в работе. Следует отметить что, поршень приобретает полностью рабочий объем только после разогрева двигателя до нормальной температуры.

Чтобы максимально снизить эффект от постоянного бокового трения поршня о цилиндр на его боковую поверхность наносится специальный антифрикционный материал, тип которого также зависит от вида двигателя. Также в юбке поршня есть специальные отверстия с приливами, предназначенные для монтажа поршневого пальца.

Работа поршня предполагает его интенсивное нагревание. Он охлаждается, причем в разных моторах различными способами. Вот наиболее распространенные среди них:

  • с помощью подачи масляного тумана в цилиндр;
  • через разбрызгивание масла сквозь шатун или специальную форсунку;
  • через впрыскивание масла по кольцевому каналу;
  • с помощью постоянной циркуляции масла по змеевику, расположенному непосредственно в головке поршня.

Вплотную соприкасается со стенками цилиндра не сам поршень, а его кольца. Для обеспечения наивысшей износостойкости они производятся из особого сорта чугуна. Количество и точное расположение этих колец зависит от вида мотора. Чаще всего на поршень приходится пара компрессионных колец и еще одно маслосъемное.

Компрессионные колца предназначены не давать газам из камеры сгорания прорываться в картер. На первое кольцо приходится самая серьезная нагрузка, поэтому во всех дизельных и мощных бензиновых моторах в канавке первого кольца дополнительно присутствует стальная вставка, что позволяет повысить прочность конструкции. Существует множество видов компрессионных колец, которые уникальны практически у каждого самостоятельного производителя.

Маслосъемные кольца — для удаления лишнего масла из цилиндра и недопущения его проникновения в камеру сгорания. Такие кольца выполняются с большим количеством дренажных отверстий, а также с пружинными расширителями, хоть и не во всех моделях двигателей.

Устройство поршня

С шатуном поршень двигателя соединяется через поршневой палец, стальную деталь трубчатой формы. Самым распространенным способом крепления пальца является плавающий, благодаря которому деталь может прокручиваться в процессе работы. Специальные стопорные кольца не дают пальцу смещаться в стороны. Жесткий зацеп пальцев на данный момент практически не распространен из-за очевидной большей уязвимости таких конструкций.

Поломки поршня и сопутствующих деталей

В процессе интенсивной или просто продолжительной эксплуатации поршень может выйти из строя по причине присутствия в цилиндре постороннего тела, на которое поршень постоянно наталкивается во время движения. Таким предметом может стать частица шатуна, коленвала или чего-то другого, отлетевшего от детали. Поверхности такого излома имеют серый цвет, они не характеризуются истиранием, трещинами и прочими визуальными признаками. Поршень распадается быстро и внезапно.

Излом, вызванный усталостью металла, характеризуется образованием в проблемном месте растровых линий. Это позволяет заблаговременно определить наличие поломки и заменить поршень. Помимо старения причиной такого излома может стать детонационное воспламенение, усиленные сотрясения поршня из-за сталкивания его головки с головкой цилиндра или чрезмерного зазора юбки. В любом случае на детали образуются трещины, свидетельствующие о ее скором выходе из строя.

После износа колец, повреждения головки поршня наиболее часто встречаемы.

Помимо износа и старения металла, связанные с поршнями поломки могут случаться по целому ряду разнообразных причин, среди которых:

  • нарушение режима сгорания, например из-за задержки зажигания;
  • неправильная организация пуска холодного двигателя;
  • заполнение цилиндра маслом или водой при выключенном моторе, что называется гидравлическим ударом;
  • необоснованное повышение мощности в результате перенастройки электроники;
  • использование неподходящих деталей;
  • другие причины.

Чаще всего ремонт осуществляется методом замены – поршня, колец или всей поршневой группы.

Связанные термины

  • Головка блока цилиндров
  • Коленвал

Источник: https://etlib.ru/wiki/porshen-42

Основные элементы конструкции поршня

  1. Канавка под первое компрессионное кольцо

  2. Канавка под второе компрессионное кольцо

  3. Межкольцевые перемычки

  4. Канавка под маслосъемное кольцо

  5. Выборка для слива масла

  6. «Холодильник»

  7. Юбка поршня

  8. Бобышка под пальцевое отверстие

  9. Разгружающая выборка

  10. Канавка для стопорного кольца

  11. Отверстие под палец

  12. Юбка поршня

  13. Головка поршня

  14. Нирезистовая вставка

  15. Маслоохлаждаемая полость

  16. Камера сгорания

  17. Конусный вытеснитель

  18. Днище поршня

Поршень — одна из важнейших деталей двигателя внутреннего сгорания. Он передает энергию сгорания топлива через палец и шатун коленчатому валу. Он вместе с кольцами уплотняет цилиндр от попадания продуктов сгорания в картер. Во время работы на поршень действуют высокие механические и тепловые нагрузки.

Максимальное давление в цилиндре, возникающее при сгорании топливно-воздушной смеси, может достигать 65-80 бар в бензиновом двигателе и 80-160 бар в дизеле. Это эквивалентно силе в несколько тонн, действующей на поршень двигателя легкового автомобиля и в десятки тонн — на поршень тяжелого дизеля.

Во время работы поршень совершает возвратно-поступательное движение, периодически ускоряясь до скорости более 100 км/час, а затем замедляясь до нуля. Такой цикл происходит с удвоенной частотой вращения коленвала, т.е. при 6000 об/мин цикл ускорение-замедление происходит с частотой 200 Гц.

Максимальная величина ускорений, приходящаяся на верхнюю и нижнюю мертвые точки, может достигать 15000-20000 м/с2, что соответствует перегрузке 1500-2000g. Космонавт при выводе ракеты в космос кратковременно испытывает перегрузки в 150 раз меньше. От действия ускорений возникают инерционные силы по величине соизмеримые с теми, что действуют от давления при сгорании.

Сгорание топливовоздушной смеси происходит при температуре 1800-2600°С. Эта температура значительно превышает температуру плавления поршневого сплава на основе алюминия (~700°С). Чтобы не расплавиться, поршень должен эффективно охлаждаться, передавая тепло от камеры сгорания через кольца, юбку, стенки цилиндра, палец и внутреннюю поверхность охлаждающей жидкости и маслу. При нагревании поршня происходит снижение предела прочности материала, возникают термонапряжения от перепадов температуры по его телу, которые накладываются на напряжения от сил давления газов и инерционных сил. Таким образом, условия работы поршня можно определить как очень сложные.

Чтобы поршень противостоял этим воздействиям, он должен быть легким, прочным, износостойким, хорошо проводить тепло. Все перечисленные условия должны быть учтены при проектировании. Форма внутренних поверхностей и конструктивных элементов поршня должна обеспечивать заданную прочность и работоспособность за счет рационального распределения и использования материала.

Особое внимание уделено форме наружной поверхности. Внешний профиль боковой поверхности поршня формируется с учетом деформаций от механических нагружений (давления газов и инерционных сил) и теплового воздействия от сгорания топливовоздушной смеси таким образом, чтобы ни при каких условиях не произошло заклинивание в цилиндре, прорыв горячих газов в картер, прогорание камеры сгорания.

Температура поршня в зоне камеры сгорания (на днище) выше, чем на юбке, температурное расширение головки больше чем юбки, поэтому поршень в холодном состоянии – бочкообразный, с уменьшением диаметра от юбки к головке.

Сила давления газов, силы инерции и боковая сила деформируют поршень так, что юбка овализируется. Для компенсации этой деформации поршень изначально выполняется с «противоэллипсом», большая ось которого расположена в перпендикулярно оси пальцевого отверстия.

Зазоры между поршнем и цилиндром должны быть сведены к минимуму для предотвращения шума, особенно в холодном двигателе. Но они должны быть достаточными для предотвращения заклинивания при работе прогретого двигателя.

Бочкообразная и овальная форма внешней поверхности кроме компенсации соответствующих деформаций от силового и теплового воздействия обеспечивает образование масляной пленки между поршнем и цилиндром (гидродинамическая смазка)

Конструктивные особенности поршня

Подробности, связанные с конструктивными элементами поршней, позволят глубже понять сложность задач, стоящих перед производителями.

Головка поршня — это его верхняя часть, которая включает днище и зону канавок под поршневые кольца. Вместе с головкой цилиндра днище поршня образует камеру сгорания. Камера сгорания может быть выполнена и в головке. На днище действуют давление газов и тепло от сгорания топлива. Головка поршня должна:

-обеспечивать хорошее смесеобразование и полноту сгорания топлива;

-сохранять прочность при высокой температуре;

-обеспечивать отвод тепла от днища;

-передавать усилие на поршневой палец и шатун через бобышки;

-обеспечивать заданный ресурс по износу канавок под поршневые кольца.

В дизельных двигателях с непосредственным впрыском камера сгорания, как правило, выполняется в поршне и оказывает большое влияние на процессы смесеобразования и горения.

В дизельных двигателях с предкамерным впрыскиванием и бензиновых двигателях днище поршня плоское или имеет небольшие выборки.

Головка алюминиевых поршней может быть анодирована (нанесено защитное окисное покрытие). В дизельных двигателях камера сгорания может быть упрочнена путем армирования металлокерамическим волокном в процессе литья под давлением.

Канавки под поршневые кольца располагаются на боковой поверхности головки поршня. Обычно их три: две под компрессионные и одна под маслосъемное кольца. Поршневые кольца образуют уплотнение между поршнем и стенкой цилиндра, не допуская прорыва горячих газов в картер и масла в камеру сгорания.

Перемычки между канавками (особенно между первой и второй для компрессионных колец) подвергаются высоким механическим и тепловым нагрузкам — 50-60% тепла отводится в цилиндр через компрессионные кольца.

Неравномерный нагрев и тепловое расширение головки может привести к нарушению формы канавок. Это отрицательно влияет на расход масла и вызывает износ стенки цилиндра и самой канавки. Для устранения этого явления кольцевые канавки выполняются под небольшим углом так, чтобы наружные кромки были выше внутренних. Это препятствует появлению нежелательного наклона поперечного сечения канавки вниз на рабочих режимах.

К канавкам верхних компрессионных колец предъявляются особо жесткие требования, в особенности в дизельных двигателях с высокой степенью сжатия. Для упрочнения эти канавки часто армируются специальными вставками, изготовленными из нирезиста (легированный никелем чугун), или зона канавки упрочняется путем плазменного переплава с присадкой легирующих компонентов. Эти мероприятия повышают износостойкость и снижают шум в дизельном двигателе.

Имеются наиболее распространенные типы вставок с параллельными сторонами и вставки с конусообразными сторонами. Существуют нирезистовые вставки с одной канавкой или, в некоторых высокофорсированных дизельных двигателях, с двумя канавками под компрессионные кольца. Иногда к нижней торцевой поверхности канавки первого компрессионного кольца прикрепляется полоска из нержавеющей стали, выполняющая ту же функцию, что и нирезистовая вставка.

Через поршневой палец в процессе работы передаются значительные переменные усилия и тепловые потоки. Поэтому поверхности пальцевых отверстий в поршне должны быть обработаны с высокой точностью, при этом шероховатость поверхности может достигать 0,1 мкм. Для снижения напряжений на кромках бобышек и в пальце с внутренней стороны отверстий иногда выполняется конус с небольшим углом (менее 1 градуса).

Важным конструктивным приемом для снижения шума, возникающего при перекладке поршня вблизи верхней мертвой точки, является смещение пальцевого отверстия от оси поршня в направлении той стороны юбки поршня, которая воспринимает боковую силу при рабочем ходе. В этом случае на поршень обязательно наносится метка для правильной установки в двигатель.

Покрытия

Для улучшения работы поршней в двигателе их поверхность часто подвергается различным видам обработки, в частности, на нее наносятся покрытия. Эти покрытия выполняют две главные функции:

— улучшение приработки поршня. Обычно их наносят на юбку, и они изнашиваются через определенное время на этапе обкатки двигателя;

— улучшение механических свойств поверхности поршня (твердость, износостойкость). Некоторые покрытия остаются на поршне на все время эксплуатации, предотвращая эрозию, растрескивание и улучшая антифрикционные свойства.

Головка поршня дизельных двигателей иногда подвергается анодированию (покрывается окисью алюминия) для уменьшения температуры основного материала и опасности растрескивания головки, вызываемого высокими термическими нагрузками при работе.

2.Устройство и принцип работы ТНВД распределительного типа.

Такой насос применяется для 3, 4, 5 и 6 цилиндровых дизельных двигателей легковых автомобилей, тракторов и грузовых автомобилей мощностью до 20 кВт на цилиндр. Насосы распределительного типа для двигателей с непосредственным впрыском обеспечивают давление до 700 бар при частоте вращения до 2400 мин-1.
Топливоподкачивающий насос
Этот насос лопастного типа служит для подачи топлива из бака и вместе с нагнетательным регулирующим клапаном создает давление, которое возрастает прямо пропорционально частоте вращения коленчатого вала двигателя.
Насос высокого давления
Насос распределительного типа включает только один плунжерновтулочный комплект для питания всех цилиндров.

Источник: https://works.doklad.ru/view/TZfmL0Qmm9g.html

Поршень двигателя: функции,конструкция,типы,фото,видео.

Поршень занимает центральное место в процессе преобразования химической энергии топлива в тепловую и механическую. Поговорим про поршни двигателя внутреннего сгорания, что это такое и основное назначение в работе.

ЧТО ТАКОЕ ПОРШЕНЬ ДВИГАТЕЛЯ?

Поршень двигателя — это деталь цилиндрической формы, совершающая возвратно-поступательное движение внутри цилиндра и служащая для превращения изменения давления газа, пара или жидкости в механическую работу, или наоборот — возвратно-поступательного движения в изменение давления. Изначально поршни для автомобильных двигателей внутреннего сгорания отливали из чугуна. С развитием технологий стали использовать алюминий, т.к. он давал следующие преимущества: рост оборотов и мощности, меньшие нагрузки на детали, лучшую теплоотдачу.

С тех пор мощность моторов выросла многократно, температура и давление в цилиндрах современных автомобильных двигателей (особенно дизельных моторов) стали такими, что алюминий подошёл к пределу своей прочности. Поэтому в последние годы подобные моторы оснащаются стальными поршнями, которые уверенно выдерживают возросшие нагрузки. Они легче алюминиевых за счет более тонких стенок и меньшей компрессионной высоты, т.е. расстояния от днища до оси алюминиевого пальца. А еще стальные поршни не литые, а сборные.
Помимо прочего, уменьшение вертикальных габаритов поршня при неизменном блоке цилиндров дает возможность удлинить шатуны. Это позволит снизить боковые нагрузки в паре «поршень-цилиндр, что положительно скажется на расходе топлива и ресурсе двигателя. Или, не меняя шатунов и коленвала, можно укоротить блок цилиндров и таким образом облегчить двигатель

Экстремальные условия обуславливают материал изготовления поршней

Поршень эксплуатируется в экстремальных условиях, характерными чертами которых являются высокие: давление, инерционные нагрузки и температуры. Именно поэтому к основным требованиям, предъявляемым материалам для его изготовления относят:

  • высокую механическую прочность;
  • хорошую теплопроводность;
  • малую плотность;
  • незначительный коэффициент линейного расширения, антифрикционные свойства;
  • хорошую коррозионную устойчивость.

Требуемым параметрам соответствуют специальные алюминиевые сплавы, отличающиеся прочностью, термостойкостью и легкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.
Поршни могут быть:

  • литыми;
  • коваными.

В первом варианте их изготовляют путем литья под давлением. Кованые изготовляются методом штамповки из алюминиевого сплава с небольшим добавлением кремния (в среднем, порядка 15 %), что значительно увеличивает их прочность и снижает степень расширения поршня в диапазоне рабочих температур.

Поршень двигателя имеет достаточно простую конструкцию, которая состоит из следующих деталей:

  1. Головка поршня ДВС
  2. Поршневой палец
  3. Кольцо стопорное
  4. Бобышка
  5. Шатун
  6. Юбка
  7. Стальная вставка
  8. Компрессионное кольцо первое
  9. Компрессионное кольцо второе
  10. Маслосъемное кольцо

Конструктивные особенности поршня в большинстве случаев зависят от типа двигателя, формы его камеры сгорания и типа топлива, которое используется.

Днище

Днище может иметь различную форму в зависимости от выполняемых им функций – плоскую, вогнутую и выпуклую. Вогнутая форма днища обеспечивает более эффективную работу камеры сгорания, однако это способствует большему образованию отложений при сгорании топлива. Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.

Поршневые кольца

Ниже днища расположены специальные канавки (борозды) для установки поршневых колец. Расстояние от днища до первого компрессионного кольца носит название огневого пояса.

Поршневые кольца отвечают за надежное соединение цилиндра и поршня. Они обеспечивают надежную герметичность за счет плотного прилегания к стенкам цилиндра, что сопровождается напряженным процессом трения. Для снижения трения используется моторное масло. Для изготовления поршневых колец применяется чугунный сплав.

Количество поршневых колец, которое может быть установлено в поршне зависит от типа используемого двигателя и его назначения. Зачастую устанавливаются системы с одним маслосъемным кольцом и двумя компрессионными кольцами (первым и вторым).

ТИПЫ ПОРШНЕЙ

В двигателях внутреннего сгорания применяется два типа поршней, различающихся по конструктивному устройству – цельные и составные.

Цельные детали изготавливаются путем литья с последующей механической обработкой. В процессе литья из металла создается заготовка, которой придается общая форма детали. Далее на металлообрабатывающих станках в полученной заготовке обрабатываются рабочие поверхности, нарезаются канавки под кольца, проделываются технологические отверстия и углубления.

В составных элементах головка и юбка разделены, и в единую конструкцию они собираются в процессе установки на двигатель. Причем сборка в одну деталь осуществляется при соединении поршня с шатуном. Для этого, помимо отверстий под поршневой палец в юбке, на головке имеются специальные проушины.

Достоинство составных поршней — возможность комбинирования материалов изготовления, что повышает эксплуатационные качества детали.

Отвод излишков тепла от поршня

Наряду со значительными механическими нагрузками поршень также подвергается негативному воздействию экстремально высоких температур. Тепло от поршневой группы отводится:

  • системой охлаждения от стенок цилиндра;
  • внутренней полостью поршня, далее — поршневым пальцем и шатуном, а также маслом, циркулирующим в системе смазки;
  • частично холодной топливовоздушной смесью, подаваемой в цилиндры.

С внутренней поверхности поршня его охлаждение осуществляется с помощью:

  • разбрызгивания масла через специальную форсунку или отверстие в шатуне;
  • масляного тумана в полости цилиндра;
  • впрыскивания масла в зону колец, в специальный канал;
  • циркуляции масла в головке поршня по трубчатому змеевику.

Маслосъемное кольцо и компрессионные кольца

Маслосъемное кольцо обеспечивает своевременное устранение излишков масла с внутренних стенок цилиндра, а компрессионные кольца – предотвращают попадания газов в картер.

Компрессионное кольцо, расположенное первым, принимает большую часть инерционных нагрузок при работе поршня.

Для уменьшения нагрузок во многих двигателях в кольцевой канавке устанавливается стальная вставка, увеличивающая прочность и степень сжатия кольца. Кольца компрессионного типа могут быть выполнены в форме трапеции, бочки, конуса, с вырезом.

Маслосъемное кольцо в большинстве случаев оснащено множеством отверстий для дренажа масла, иногда – пружинным расширителем.

Поршневой палец

Это трубчатая деталь, которая отвечает за надежное соединение поршня с шатуном. Изготавливается из стального сплава. При установке поршневого пальца в бобышках, он плотно закрепляется специальными стопорными кольцами.

Поршень, поршневой палец и кольца вместе создают так называемую поршневую группу двигателя.

Юбка

Направляющая часть поршневого устройства, которая может быть выполнена в форме конуса или бочки. Юбка поршня оснащается двумя бобышками для соединения с поршневым пальцем.

Для уменьшения потерь при трении, на поверхность юбки наносится тонкий слой антифрикционного вещества (зачастую используется графит или дисульфид молибдена). Нижняя часть юбки оснащена маслосъемным кольцом.

Обязательный процесс работы поршневого устройства – это его охлаждение, которое может быть осуществлено следующими методами:

  • разбрызгиванием масла через отверстия в шатуне или форсункой;
  • движением масла по змеевику в поршневой головке;
  • подачей масла в область колец через кольцевой канал;
  • масляным туманом
Уплотняющая часть

Уплотняющая часть и днище соединяются в форме головки поршня. В этой части устройства расположены кольца поршня – маслосъемное и компрессионные. Каналы для колец имеют небольшие отверстия, через которые отработанное масло попадает на поршень, а затем стекает в картер двигателя.

В целом поршень двигателя внутреннего сгорания является одной из самых тяжело нагруженных деталей, который подвергается сильным динамическим и одновременно тепловым воздействиям. Это накладывает повышенные требования как к материалам, используемым в производстве поршней, так и к качеству их изготовления.

Источник: http://seite1.ru/zapchasti/porshen-dvigatelya-funkciikonstrukciyatipyfotovideo/.html

Читайте также:

  • Кольца поршневые на

    Маслосъёмные поршневые кольца Функция:Маслосъёмные поршневые кольца были сконструированы только для того, чтобы распределять масло на…

  • Поршень

    ПОРШЕНЬСмотреть что такое "ПОРШЕНЬ" в других словарях: ПОРШЕНЬ — муж. (от переть, пру?) поршни, астрах.…

  • Все про двигатель

    Реферат: Двигатели внутреннего сгорания. Их преимущества и недостаткиМуниципальное образовательное учреждениеСредняя общеобразовательная школа №6Реферат по физике…

avtokent74.ru

Как устроен поршень двигателя

Восприятие давления газов, герметизация камеры сгорания, отвод тепла и передача усилий на шатун - это основные функции поршня. Термодинамический процесс происходит именно с помощью поршня двигателя.

Высокое давление, всплески температуры и иные нагрузки - это условия, в которых приходится работать поршню. По этой причине был выбран материал, из которого производят поршень - чаще из алюминиевого сплава, редко из стали. Производят их через штамповку или литьем под давлением.

Схема поршня двигателя

Конструкция поршня включает в себя "головку" и "юбку", но считается он цельным элементом. Для определенной модели автомобиля поршень будет выглядеть по разному в зависимости  от того какой тип двигателя, форма камеры сгорания и само сгорание. Поршни для бензинового и дизельного двигателя различны. Поршень бензинового двигателя имеет плоскую головку. В ней могут быть быть канавки для открытия клапанов на 100%. Поршни двигателей с простым впрыском топлива немного сложнее. В дизельном двигателе все наоборот, там выполняется непростая камера сгорания, которая создает значительное завихрение и улучшает улучшают условия для смешивания смесей.

У поршня ниже головки проходят определенные и специальные канавки для поршневых колец. Юбка похожа на конус или на простую бочку. При нагреве такая конструкция может пригодиться, потому что может компенсировать температурное расширение. В условиях, когда достигнута нужная температура поршень становится похож на цилиндр. Дисульфид молибдена, графит находится на поршень, чтобы снизить потери на трении. В юбке поршня есть приспособления для крепления поршневого пальца.

 Охлаждается поршень по разному:

 - масляный туман в цилиндре;

 - разбрызгивание масла через отверстие в шатуне;

 - разбрызгивание масла специальной форсункой;

 - впрыскивание масла в определенный кольцевой канал в зоне колец;

 - циркуляция масла по трубчатому змеевику в головке поршня.

 Поршневые кольца соединены со стенками цилиндра. Они сделаны из модифицированного чугуна. Кольца трутся в поршне и являются самыми главными источниками трения. Потери на трение в кольцах доходит до 30% всех потерь в двигателе, обусловленных механикой.

 Число и расположение колец зависит от того, какой двигатель. Самая часто встречающая схема – 2 компрессионных и 1 маслосъемное кольцо. Компрессионные кольца имеют разные формы - похожи на трапецию, бочку или конус.

 Маслосъемное кольцо справляется с излишками масла с поверхности цилиндра и не дает маслу попасть в камеру сгорания. У кольца много дренажных отверстий. Некоторые конструкции колец имеют пружинный расширитель.

 Соединение поршня с шатуном происходит с помощью поршневого пальца, который имеет трубчатую форму и изготавливается из стали. Как установить поршневой палец? Есть несколько способов. Для начала самы известный способ, это со способностью переворачиваться в бобышках и поршневой головке шатуна во время действия. Чтобы не смещаться его фиксируют стопорными кольцами. Намного редко используется жесткое закрепление концов пальца в поршне или в поршневой головке шатуна.

 Из чего состоит поршневая группа? Из поршня, поршневых колец и пальцев.

 В каталоге запчастей для автомобиля на нашем сайте можно найти все основные элементы двигателя для любого автомобиля ваз или иномарку. На сайте можно посмотреть цены в интернет каталоге, и сделать заказ на поршни двигателя.

interkom-l.ru

Поршень — Энциклопедия журнала "За рулем"

Рис. Поршень дизельного двигателя (а) грузового автомобиля и формы поршней разных двигателей (б): 1 — канавка нижнего маслосъемного кольца;
2 — проточка под стопорное кольцо поршневого пальца;
3 — внутренняя поверхность бобышки;
4 — отверстие для смазки поршневого пальца;
5 — канавка верхнего маслосъемного кольца;
6 — канавки компрессионных колец;
7 — головка поршня;
8 — камера сгорания в поршне;
9 — днище поршня;
10 — отверстия для отвода масла;
11 — юбка

Поршень имеет довольно сложную конструкцию, потому что он подвергается очень большим и непостоянным по величине нагрузкам.
Наружная поверхность направляющей части носит название юбки. Во время рабочего хода на поршень воздействует высокое давление расширяющихся при высокой температуре газов. С другой стороны, при работе двигателя, особенно на высоких оборотах, поршень подвергается большим знакопеременным инерционным нагрузкам. При нахождении поршня в ВМТ и НМТ его ускорение равно нулю, а затем поршень резко ускоряется и движется с большой скоростью, причем направление движения меняется сотни раз в секунду. Для уменьшения инерционных нагрузок необходимо максимально уменьшать массу поршня. В то же время он должен иметь высокую прочность, чтобы противостоять высокому давлению и нагреву при соприкосновении с горячими газами с последующим охлаждением при подаче в цилиндр холодного свежего заряда. В настоящее время поршни бензиновых и дизельных автомобильных двигателей изготавливают из алюминиевых сплавов. При производстве поршня в отливку в процессе изготовления часто закладывают стальные вставки, которые повышают его жесткость и препятствуют температурному расширению. Иногда стальную вставку располагают в канавке под верхнее компрессионное (наиболее нагруженное) поршневое кольцо.
При нагревании поршень расширяется. Для компенсации температурного расширения поршня при нагревании ему придают специальную форму. Юбка поршня в поперечной плоскости имеет форму овала, а не окружности. В продольной плоскости юбка поршня выглядит как усеченный конус. Части поршня с большой температурой или с большим объемом металла расширяются сильнее (например, часть юбки, где расположены бобышки), и при достижении рабочей температуры в двигателе поршень принимает форму цилиндра.
За время своего существования поршни претерпели значительные изменения конструкции. Если сравнить поршень двигателя современного автомобиля с его предшественником, можно заметить, что поршни стали значительно короче. Большая часть юбки обрезается с каждой стороны, и остаются только две небольшие секции для того, чтобы предотвратить перекос поршня в цилиндре. Благодаря совершенству конструкции силы, воздействующие на поршень, сбалансированы таким образом, чтобы свести к минимуму тенденцию к повороту. Расстояние от днища поршня до верхней канавки под поршневое кольцо уменьшают с целью снижения возможности образования нагара в этой части. За счет уменьшения размеров сечений в конструкции поршня удалось значительно снизить его массу. Для уменьшения потерь на трение и повышения долговечности деталей КШМ на боковую поверхность поршня наносят слой антифрикционного материала, содержащего дисульфид молибдена или графит.
Днище поршня может быть плоским, выпуклым, вогнутым, иметь канавки, для того чтобы при полном открытии клапанов они не касались поршня. У дизельного двигателя камера сгорания может быть выполнена в поршне.
Поршни двигателей с непосредственным впрыском топлива имеют особую форму, необходимую для обеспечения процесса сгорания топлива.
Поршневые кольца изготавливаются из специально модифицированного чугуна. В двигателях современных автомобилей используют несколько типов колец. Верхние компрессионные кольца служат для того, чтобы предотвратить прорыв газов в картер двигателя, а нижнее маслосъемное — контролирует количество масла на стенках цилиндра (стенки смазываются маслом, поступающим из картера в виде масляного тумана). Масло необходимо для предотвращения износа ЦПГ, но его излишки нежелательны. Поэтому следует подавать его больше, чем нужно, а излишки удалять с помощью маслосъемного кольца, работающего как скребок. Один из способов получения более компактных и легких поршней — выполнение колец более узкими и мелкими с компактным размещением их в верхней части головки поршня. При этом предъявляются повышенные требования к материалу, из которого они изготовлены, и к точности их изготовления.

wiki.zr.ru
