Установка дополнительного электронасоса системы отопления Волги нередко рекомендуется как средство для повышения эффективности циркуляции охлаждающей жидкости (ОЖ) через радиатор печки и, как следствие, улучшение работы отопителя. Следует заметить, что данный апгрейд следует проводить, когда уже использованы все меры и устранены слабые места, а именно:

шланги к радиатору отопителя заменены с диаметра 16 на диаметр 18;
заменен штуцер забора ОЖ с головки блока цилиндров (т.н. «танчик») на газелевский, с диаметров 18 мм;
кран печки заменен на подходящий с большим сечением, например, шаровый водопроводный;
радиатор печки – медный трехрядный;
установлена помпа со штуцером на 18 мм;
установлена втулка в малый круг для дросселирования потока ОЖ и большего отбора на печку;
в конструкции и водуховодов печки устранены все щели и неровности.
установлен исправно работающий термостат (у меня стоит термостат от «Нива-Шевроле»).

После того, как все предыдущие пункты выполнены, в качестве последней меры можно установить дополнительную электропомпу от отопителя «Газели». Процедура несложная, однако, для новичков некоторые моменты могут быть не вполне очевидными. Сейчас я расскажу, как самостоятельно установить на Волгу дополнительный электронасос на печку.

Понадобятся следующие детали:

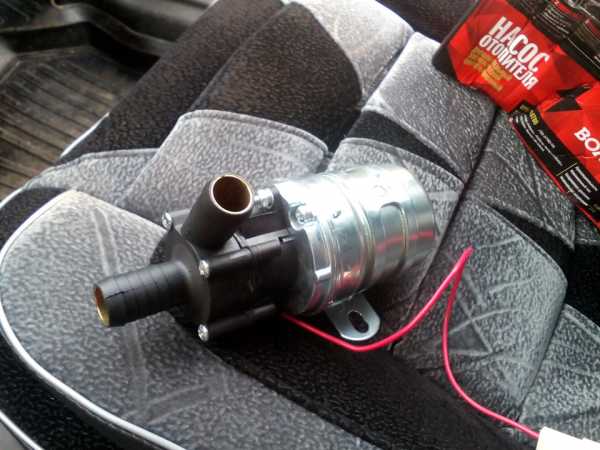

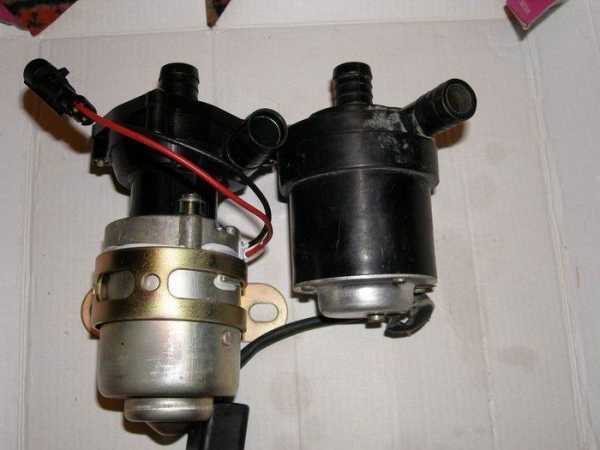

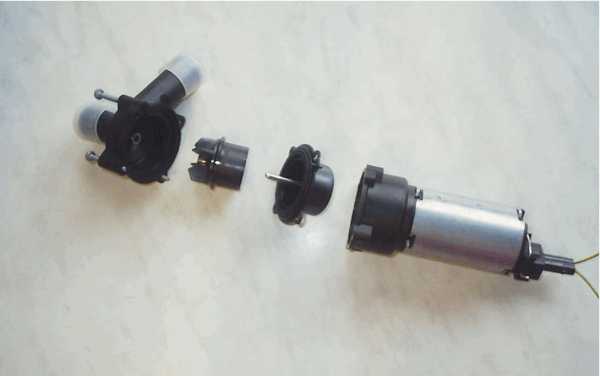

Собственно, электропомпа от автомобиля «Газель»;
Уголок;
Два коротких отрезка шланга 18 мм;
Четыре хомута;
Две резиновых втулки от сайлент-блоков передней подвески;
Два винта или шпильки М5, я предпочитаю шпильки, т.к. на них проще крепить помпу, а также гайки и шайбы большого диаметра;
Реле на 30А, клеммы и провода.

Для начала подготавливаем место и убираем бачок омывателя:

Можно предварительно слить пару литров тосола, либо при известной сноровке, можно сдернуть шланг с радиатора печки и подставить обрезанную бутылку. Снимаем шланг с радиатора отопителя салона:

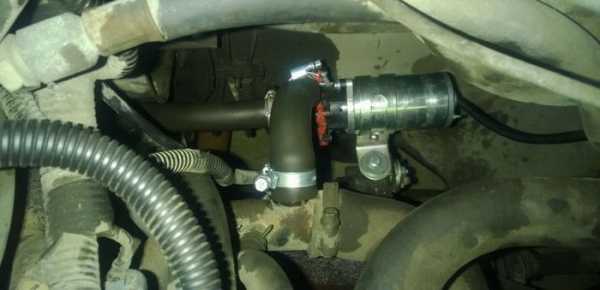

Как понятно из фотто, ставить помпу будем на верхний патрубок печки. Некоторые придерживаются точки зрения, что она должна стоять на подаче, но я считаю такое расположение не самым удачным, и вот почему поставил ее на выходе:

на выходе из радиатора отопителя у ОЖ меньшая температура, что благоприятно скажется на ресурсе помпы;
ставить помпу на выход печки гораздо удобнее, т.к. на входе пространство сильно ограничено, к тому же там еще нужно найти место еще и под кран;
помпа находится не в верхней точке системы и ее завоздушивание маловероятно;
в замкнутой системе вообще не принципиально, работает насос на нагнетание или на разрежение, т.к. он создает лишь круговую циркуляцию замкнутого потока.

Для начала, подготавливаем крепление. В качестве демпфирующих элементов были выбраны втулки сайлент-блоков верхних рычагов передней подвески, как наиболее доступные, недорогие, стандартные и распространенные элементы. Можно заменить их на любые толстые резинки, которые есть под рукой, главное не прикручивать насос жестко, т.к. иначе все его вибрации будут передаваться на корпус автомобиля, и доходить до салона в виде жужжания.

Втулки необходимо надрезать под пояском, примерно на 2/3 диаметра:

Примеряем на лапки помпы:

Таким образом у нас получается сразу и втулка, и резиновая шайба в одном бутерброде, который не будет разваливаться прямо в руках во время установки.

Поскольку корпус электронасоса будет изолирован от корпуса автомобиля, необходимо гальванически подключить его к массе, для чего обжимаем клеммы на концах небольшого куска провода и прикручиваем:

Теперь необходимо надеть куски шлангов на уголок, и один из них – на вход электронасоса. Берем весь этот наш адов колхоз и примеряем его по месту, чтобы разметить точки крепления:

Учтите, что корпус помпы не должен соприкасаться с окружающими поверхностями подкапотного пространства. Также, не забывайте, что пружины и кронштейны, удерживающие крышку капота в открытом положении, при закрывании уходят назад, к моторному щиту и могут упираться в помпу. Причем, обнаружите вы это уже по окончании всех работ, когда с удовлетворением и чувством выполненного долга будете захлопывать капот.

Далее, необходимо разметить отверстия под крепления, с учетом того, чтобы можно было подлезть туда дрелью или шуруповертом.
Сверлим два отверстия сверлом диаметром 4.2 мм и нарезаем резьбу М5. Вкручиваем шпильки и контрим их гайками:

На шпильки насаживаем два отрезка тонкой резиновой трубки, чтобы компенсировать разницу в диаметрах тонких шпилек и отверстия в резиновых втулках:

После этого надеваем шланг на выход радиатора отопителя, затягиваем их хомутами и закрепляем электропомпу, не забыв подключить к ней массу:

Механическая часть работ на этом окончена, осталась электрика.

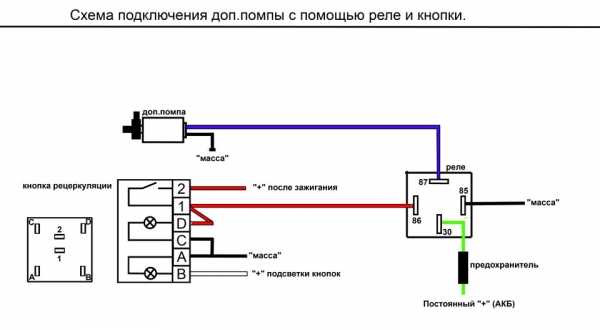

Ввиду сравнительно большого потребляемого тока (около 5 А), помпу необходимо подключить через разгрузочное реле на подкапотный предохранитель. Также, необходимо определиться, какую кнопку для включения вы будете использовать. Я подключил кнопку включения противотуманных фар, которыми не пользуюсь, т.к. еще более редко используемая кнопка включения задних противотуманных огней у меня уже задействована под ручное включение электровентилятора охлаждения радиатора.

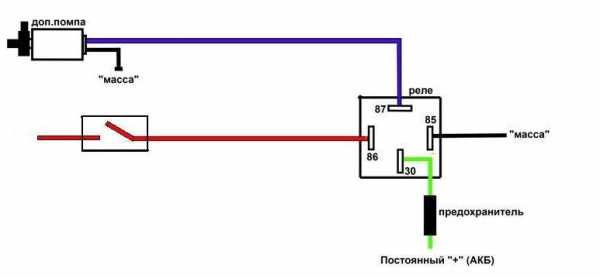

Реле монтируется следующим образом:

один вывод контактной группы подключается к «+» электронасоса
второй вывод подключается к общему питанию на подкапотный предоранитель. Поскольку провод будет проложен по моторному щиту, вблизи двигателя и прочих опасных для электрики частей, желательно взять провод в двойной изоляции. Я просто дополнительно обмотал его синей изолентой, на которой, как известно, держится весь мир.
один вывод обмотки подключается к массе, можно использовать винт, которым будет закреплено реле
второй вывод обмотки идет на кнопку включения электронасоса.
на второй вывод кнопки включения электронасоса необходимо подать +12В, таким образом, чтобы напряжение появлялось только при включенном зажигании. Ближайшая точка с искомым напряжением находится на среднем выводе кнопки включения электровентилятора печки (на автомобилях с отопителем старого образца).

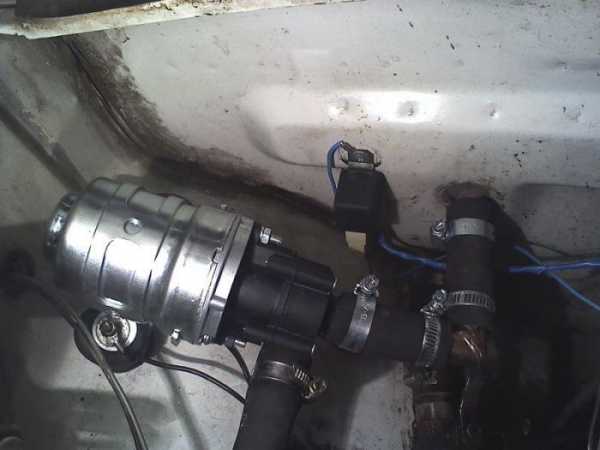

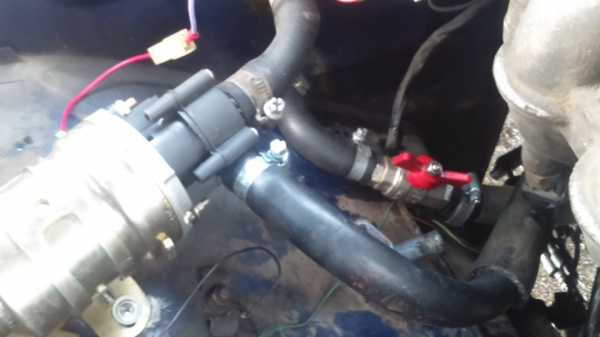

По завершении монтажа все это будет выглядеть примерно так:

Проверяем работу электронасоса кратковременным включением, чтобы не гонять его насухую. Если все работает, заливаем ОЖ в систему, включаем электронасос и несколько раз сильно газуем, чтобы выгнать возможные воздушные пробки. Не забудьте поставить обратно и подключить бачок омывателя лобового стекла.

Одним из преимуществ такого дополнения является возможность работы печки на предварительно прогретом, но заглушенном двигателе, т.к. электронасос обеспечит циркуляцию горячей ОЖ через радиатор печки. Также, наблюдается значительное улучшение работы отопителя на холостых оборотах, когда производительности основной помпы недостаточно для эффективной прокачки ОЖ через печку.

На этом все. В следующий раз я расскажу, как самостоятельно сделать и установить предпусковой электрообогреватель двигателя.

Исправленный правильный вариант

Решил установить дополнительную помпу, чтоб теплее было и заодно сменить вечно текущий родной кран печки на водопроводный.

Плюсы
1. Теплый воздух начинает дуть уже от 40 градусов.
2. При включении насоса поток воздуха становится внушительней горячее.
3. Машина стала прогреваться чуть быстрей

Эффект достигнут в машине при включенной помпе Ташкент как в «путных жигулях » даже в 30 градусный мороз=)

Спасибо за внимание=) Комментарии приветствуются=)

Цена вопроса: 800 ₽

ГАЗ 31 1998, двигатель бензиновый 2.4 л., 150 л. с., задний привод, механическая коробка передач — тюнинг

Машины в продаже

ГАЗ 3110 Волга, 2003

ГАЗ 31029 Волга, 1993

ГАЗ 31029 Волга, 1988

ГАЗ 31029 Волга, 1997

Комментарии 51

А где находится родной провод?
Машину взял недавно а помпы нет. Хочу вернуть

Спасай друг, кинт фото подробное в личку плиз а то не могу допередь что куда((

Уже давно другая печка и схема другая. С четвёртого цилиндра тянеш на печку на верхний сосок печки, с нижниго соска печки тянеш на допносос с него на трубку которая идёт на помпу.

Немного не понял, но попробую спасибо)

Что именно не понял?

Да я видишь в волгах еще не особо шарю)) по этому что, где, куда не очень понимаю😀

Самый нижний шланг который выходит с блока вот от него и тяни на радиатор отопителя на верхний сосок

Почему сделал на выходе из радиатора печки? Как себя основная помпа чувствует спустя время? Я это к тому что я раньше ставил на вход в радиатор печки, но не так давно задумался о том что бы сделать так же как и у тебя.

помпа до сих пор заводская

есть 2 вопроса: 1. насос запитал через реле от замка зажигания? т.е. при вкл. зажигания насос начинает постоянно работать? и 2. сильно гудит он при работе? я на своей установил на правой стороне, при работе идет сильный гул и вибрация. как это лечил?

Нет включение идет через клавишу, если зажигание выключено клавиша не работает. слабо закрепил от туда и гул. Насос слышно только если машина не заведена

чувак. выручай. сделал все тоже самое буквально сегодня. (доп.помпа) тепла как не было так и нет. может быть из-за радиатора? у меня стоит какой то большой. возможно от автономки. 5 трубок на входвыход. 30 колен получается между входом и выходом. что то подобное. может быть не хватает давления?

Если у тебя стоит радиатор как на картинке то дело скорей всего в нем, так как на на нем нереально большое сечение.

Разобрался. Радиатор предыдущий хозяин ( долбоеб) убрал. И пустил печку через испаритель кондиционера, который там когда то был рабочим

Я решил забор на печку с ГБЦ сделать — посмотрим как будет.

При помощи дополнительной помпы на печку ВАЗ можно решить проблему с низкой производительностью системы охлаждения. Сделать это возможно практически на любом отечественном автомобиле. Печка нормально функционируют в усредненных условиях эксплуатации, но она может давать сбой при чрезмерно низких либо же очень высоких температурах окружающей среды. В том случае, если температура за бортом будет очень высокая, двигатель начнет перегреваться. Если же температура будет слишком низкой, то в салоне будет очень холодно. Происходит это ввиду того, что отопитель плохо работает и не может обеспечить нормальную температуру воздуха в автомобиле.

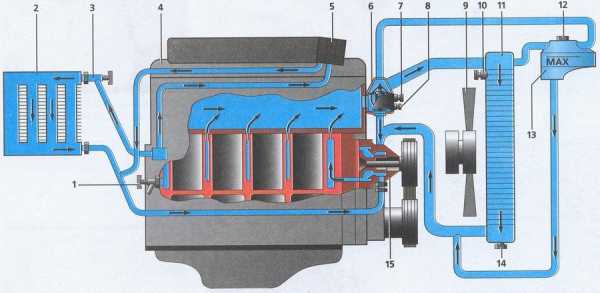

Что такое помпа?

Помпа – это жидкостный насос, который создает в системе охлаждения избыточное давление. При помощи этого давления жидкость циркулирует по всем патрубкам системы, равномерно забирает тепло от всех прогретых элементов. На большей части автомобилей помпы имеют механический привод от ремней газораспределительного механизма или генератора.

Что касается дополнительных помп, то конструкция у них примерно такая же, как стандартных, пот только привод производится от электрического двигателя. Это намного лучше, так как даже при небольших оборотах коленчатого вала (т. е, в режиме холостого хода) можно сделать эффективное охлаждение. Вся жидкость при этом будет циркулировать по каналам с максимальной скоростью, что улучшит работу всей системы.

Обратите внимание на то, что к этой скорости еще нужно прибавить напор, который создается штатной помпой — ее же никто не снимает при модернизации. Ведь задача заключается не в замене насоса другим, а в улучшении показателей.

Когда стоит задуматься об установке второй помпы

Дополнительная помпа на печку ВАЗ-2114 способна существенно улучшить комфорт в автомобиле зимой. Зачастую устанавливать дополнительный насос в системе охлаждения в следующих случаях:

Если температура воздуха более 30 градусов, а двигатель в таких условиях перегревается до критически высоких значений. Но только в том случае, если вся система охлаждения находится в исправном состоянии. Поэтому, прежде чем устанавливать дополнительную помпу, необходимо убедиться в том, что система охлаждения работает правильно.
В том случае, если в морозы печка дует холодным в режиме холостого хода, а температура двигателя, согласно указателю приборной панели, в рабочем диапазоне.

Но такие проблемы возникают далеко не всегда и не на всех автомобилях. Главный критерий – полная исправность всех элементов охлаждения. Если термостат вышел из строя, то никакая дополнительная помпа в этом случае не поможет. Сначала полностью нужно перебрать систему, поставить новые патрубки и хомуты, обработать стыки герметиком. И только после этого выполнять модернизацию.

На каких машинах могут возникнуть проблемы?

Очень часто такие проблемы можно встретить в автомобилях 9-го семейства, а также 14-го, «десятках», а также «Газелях» и «Волгах». Исключением является только модель ГАЗ-31105. На этом автомобиле перечисленные неисправности могут проявить себя даже в режиме нормальных температур. Проблема в том, что жидкости в системе очень много, а мощности помпы просто не хватает.

Обратите внимание на то, что устанавливать дополнительную помпу на печку «Газель» не нужно, если происходит чрезмерный нагрев двигателя либо же отказ работы печки в нормальном режиме температур. Если температура колеблется от -25 до 25 градусов, то штатная исправная система охлаждения в этом случае будет нормально функционировать. Если же происходит сбой, то необходимо искать поломку, которая, как правило, кроется в штатной помпе либо же термостате. Иногда происходит засорение радиаторов.

Выбор помпы

Штатные помпы используют привод от ремня газораспределительного механизма, генератора и так далее. А вот дополнительные помпы на печку 2114 обычно изготавливаются на основе электрического насоса. Часто автомобилисты используют электрические помпы, которые устанавливаются на автомобили марки «Газель». У этого агрегата очень высокая производительность, вот только не всегда качество сборки очень хорошее. Поэтому, прежде чем устанавливать такую помпу, ее нужно полностью разобрать, все уплотнения смазать герметиком, затем собрать и выждать не менее суток, чтобы все соединения высохли.

Все, что было сказано выше, стоит относить только к насосам старого образца. Что касается новых насосов на «Газелях», то у них достаточно хорошее качество. Но спустя некоторое время они все равно могут дать течь.

Неплохой альтернативой помпе «Газель» является аналогичная, выпускаемая фирмой Bosch. У этих агрегатов очень высокое качество, а также несколько иное функционирование. Вращение крыльчатки производится под действием магнитной муфты. В помпах используется электрический двигатель постоянного тока. Так как используется такая схема, получилось избавиться от уплотнительных соединений. В этом случае полностью исключается вероятность протечки.

Но есть и недостатки. В первую очередь, это высокая цена, а также низкая производительность. Давайте сравним дополнительную помпу на печку «Бош» с агрегатом «Газели». Если у помпы «Газели» производительность около 1200 литров за 1 час работы, то у насоса Bosch всего 700 л.

Как производится установка помпы

Лучше всего произвести установку дополнительной помпы для печки можно как в подкапотном пространстве, так и под приборной панелью. Лучше всего, конечно же, устанавливать ее под капотом, так как лишний звук при работе не будет проникать в салон. Кроме того, вы полностью избавляете себя от риска попадания антифриза внутрь салона, если вдруг произойдет протечка. Крепление агрегата можно производить при помощи дополнительных кронштейнов. На все автомобили ВАЗ и ГАЗ дополнительная помпа устанавливается в подающий патрубок печки. Следовательно, у вас получится достигнуть нагнетания охлаждающей жидкости в радиатор, при этом существенно увеличивается теплоотдача.

Обратите внимание на то, что в этом случае при работе существенно повысится давление в системе охлаждения. Это может привести к тому, что произойдет срыв плохо закрепленных патрубков либо же пробьется радиатор. Поэтому, прежде чем устанавливать дополнительное оборудование, необходимо полностью провести диагностику системы охлаждения, все неисправности обязательно устранить.

Подготовка к установке помпы

Прежде чем устанавливать дополнительную помпу на печку ВАЗ-2110, необходимо полностью слить из системы антифриз. После этого необходимо разрезать при помощи лезвия патрубок, на котором предполагается установка насоса. В разрыв устанавливается насос. Следите за тем, чтобы стрелка, которая нарисована на одном из выходов помпы, смотрела на радиатор печки. Она обозначает направление движения жидкости.

Патрубки, которые надеваются на выходы, необходимо зафиксировать при помощи надежных хомутов. Рекомендуется использовать хомуты винтового типа Norma, так как они более надежные, нежели все остальные. В продаже можно встретить продукцию менее известных производителей, на которых очень острые края. Они при затяжке попросту разрезают патрубок, это является причиной появления течи.

Схемы подключения

Обратите внимание на то, что схема подключения к электросети может использоваться практически любая. Зависит она от того, какие вы перед собой ставите цели. В том случае, если вы ставите помпу для того, чтобы сильнее охладить двигатель, то рекомендуется подключать ее так, чтобы она функционировала всегда при включении зажигания. Помпу можно запитать сразу от аккумуляторной батареи. Но нужно сделать так, чтобы цепь замыкалась только лишь при помощи электромагнитного реле, которое будет активироваться исключительно после поворота ключа в замке зажигания.

В том случае, если дополнительная помпа устанавливается только лишь для того, чтобы улучшить работу печки в режиме холостого хода, лучше всего подключить питание через кнопку. При этом необходимо в цепь питания включить такие элементы, как предохранитель, реле, кнопка включения, аккумулятор. Подвести электричество можно при помощи однопроводной схемы. В качестве «минуса» выступает кузов автомобиля. Если использовать такую схему, то у вас получится возможность включать насос тогда, когда в этом появится необходимость.

Какая схема лучше?

Обратите внимание на то, что лучше всего устанавливать дополнительный насос и использовать схему, описанную последней. В первом случае, если автомобиль будет эксплуатироваться в сильный холод, длительная работа помпы приведет к тому, что мотор не будет прогреваться нормально. В этом случае появятся соответствующие неисправности.

Что ожидать в итоге?

Когда все элементы будут установлены и по схеме подключены, необходимо выполнить испытания в работе. Обязательно нужно залить в систему антифриз – запуск помпы без него строго запрещен, так как это приведет к тому, что она выйдет из строя. Минимальное время работы помпы при испытаниях – 1 час. При этом обязательно осматривайте все стыки и соединения, чтобы выявить протечки. Если они не будут обнаружены, необходимо проверить работу системы на ходу. Ведь может быть такое, что помпа в режиме холостого хода работает стабильно, но при увеличении давления она просто отказывает. В том случае, если все работы выполнены правильно, в салон будет поступать более теплый воздух. Кроме того, даже при повышенной нагрузке мотор будет качественно охлаждаться.

nadouchest.ru

Схема подключения дополнительного отопителя газель бизнес

Представлены для бесплатной загрузки качественные цветные схемы электрооборудования автомобиля Газель Бизнес.Также имеются фото предохранителей и блок реле. Увеличить схему можно кликнув на неё.

Конструктивные изменения данной модели Газель

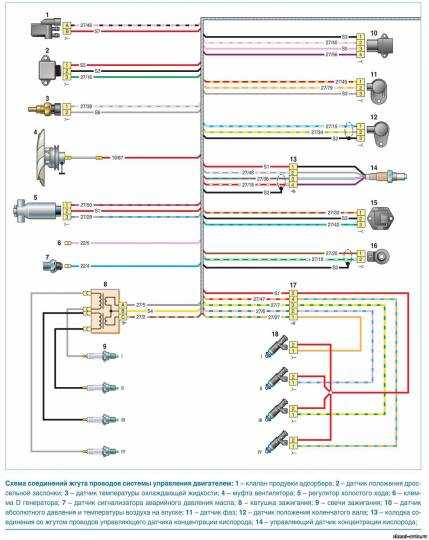

Электросхема соединения жгута проводов системы управления двигателем

Продолжение схемы

Схема соединений переднего жгута проводов Газель Бизнес

Схема соединений жгута

панели приборов авто

Схема соединений заднего жгута проводов Газель Бизнес

блок предохранителей и реле в салоне Газель Бизнес

1 – пинцет для извлечения предохранителей;
2 – запасные предохранители;
3 – колодка диагностики

Предохранители верхнего ряда защищают цепи:

1. 10А — габаритного света левого борта, сигнализатора габаритных огней.

2. 10А — габаритного света правого борта, подсветки приборов, переключателей!, розеток.
3. 15А — ближнего света левой фары, сигнализатора ближнего света.
4. 15А — ближнего света правой фары.
5. 15А — дальнего света левой фары, сигнализатора дальнего света.
6. 15А — дальнего света правой фары.
7. 10А — задних противотуманных огней.
8. 10А — указателей поворота Газель Бизнес.
9. 15А — аварийной световой сигнализации.
10. 10А — сигналов торможения.
11. 20А — передних противотуманных фар (автомобили в комплектации «Люкс»).
12. — резерв.

Предохранители нижнего ряда защищают цепи:

1. 10А — комбинации приборов, датчика скорости, света заднего хода, электрокрана системы отопления, обмотки реле электронасоса системы отопления (автомобиля ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).
2. 10А — антиблокировочной системы тормозов (автомобили ГАЭ-3221 и мод.).

3. 20А — стеклоочистителя, стеклоомывателя.
4. 5А — модуля управления светотехникой.
5. 15А— пульта отопительной вентиляционной установки, дополнительного отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).
6. 25А — отопителя, электронасоса отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).
7. 20А — электростеклоподъемники (автомобили в комплектации «Люкс»).
8. — резерв.
9. 20А — звуковых сигналов, прикуривателя, розетки.
10. 15А — плафона кабины, плафона грузового салона, подкапотного фонаря, плафонов освещения пассажирского салона и плафона
освещения подножки (автомобили ГАЭ-3221 и мод.).
11. 10А — магнитола Газель Бизнес.
12. 5А — колодки диагностики, обогрева зеркал, электропривод зеркал (опция).

Реле монтажного блока в салоне автомобиля

Обозначение / Наименование / Включаемые цепи

К1 / Реле стеклоочистителя / Электродвигатель очистителя ветрового стекла
К2 / Реле плафона двери / Лампа плафона освещения двери
К3 / Реле противотуманных фар / Лампы противотуманных фар
К4 / Реле обогрева зеркал / Элементы обогрева наружных зеркал заднего вида
К5 / Реле ближнего света / Лампы ближнего света блок-фар
К6 / Реле насоса отопителя / Электродвигатель насоса дополнительного отопителя
К7 / Реле звукового сигнала / Звуковые сигналы
К8 / Реле дальнего света / Лампы дальнего света блок-фар.

Блок предохранителей в моторном отсеке автомобиля с ABS

Обозначение предохранителя / (номинальный ток, А) / Защищаемые цепи
F1 (90) Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28

F2 (25) Блок управления ABS
F3 (40) Блок управления ABS
F4 (90) Контакты реле ближнего и дальнего света, блок управления освещением.

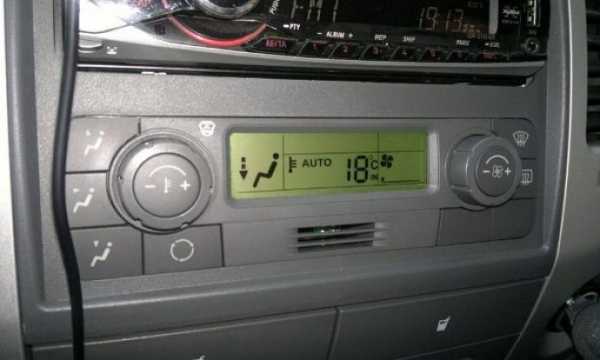

прочитав на форуме газелистов что могут возникнуть проблеммы с контроллером управления заслонок решил чтобы проблемм не застала в расплох убрать эти навороты к чертям а именно;
1 зафиксировать рециркуляцию чтоб не переключалась
2 убрать 3 пошаговых двигателя на фото саморез завернут чтоб заслонка не болталась
в дальнейшем надо зделать переклечатель скорости мотора в 2 положения и усе контолер в топку кран электрически убран давно стат шаровый малый круг не перекрывается т как идет через редуктор газовый, на тобло иногда загороется Е3 Е5 это изза отключения двигателей заслонок

ИНДЕКАТОР ТЕПЛА ЛЕВЫЙ ДОЛЖЕН БЫТЬ ПОВЁРНУТ НА ОДНУ ПОЛОЧКУ ТЕМ САМЫМ БУДЕТ ВКЛЮЧЕННА ПОМПА(В дальнеишем зависемость её отключу чтобы включени моторчика печки включала помпуразборка печки )
( на лето сдергиваю штекир помпы ож)

в даный момент контроллер отвечает только за:
1 потока в верх и в ноги и(левая заслонка у двери в открытом положение постоянно поток регулируется залюзями решоточки)
2 скорость вентелятора(в дальнейшем подсоеденю через переключатель старого образца )
3 подогрев зеркала
САМОРЕЗ ЗАВОРАЧИВАЕТСЯ В 2х ПОЛОЖЕНИЯХ ЛЕТО И ЗИМА

доделать по совету +++
alext1 был 12 часов назад
так если ставить старого образца так в обще ни чего перекусывать не надо. Берешь + с предохранителя печки дальше на переключатель, с него на резистор и дальше на мотор. К мотору долезть можно из под капота через воздухозаборник, там обычный разъем. Вот собственно и все

С Новым годом и Рождеством 🙂

Добившись хорошей работы от термостата, и подключив редуктор ГБО последовательно к печке решил все же добавить электро помпу.

Тем более по жигулям, и установленным насосам на машинах друзей опыт был.

Знал на 99% какую надо брать чтобы не текла. Ожидания подтвердились. Выбрал дополнительный насос отопителя фирмы Truckman (писал о нем в сообществе тут — www.drive2.ru/c/491899238230261822/).

Теперь осталась задача его правильно установить и подключить. Обо всем этом рассказываю в этом видео.

Ну и на всякий случай, пару фото добавлю

FakeHeader

Comments 17

Я наверное сейчас вообще переверну мир с ног на голову. Но у меня на рабочей ГАЗеле (ГАЗ-2705 с 2-мя рядами сидений) стоят 2 заводские печки, запитанных последовательно, и нет эл.помпы (она стояла с завода, но я её выкинул, т.к. она потекла). Под капотом стоит ЗМЗ-405 безо всяких рессорных втулок, где это не надо, с самым простым термостатом (но, замечу, рабочим) и с самой обычной помпой. И всё это дело прогревается безо всяких примудростей! Если автомобиль стоит и молотит, то от -15 до 70 прогревается за 15 минут и обе печки дуют теплом как им и положено! На бывшей работе иногда ездил на 105-й Волге с Крысой и 10-м салоном. Тоже проблем с теплом не было! Зачем городить огород, если изначально всё работает как надо? А если есть какие-то проблемы, то их надо устранять (например, система забита или помпа плохо качает), а не втыкать дополнительные приблуды! Чем сложнее конструкция, тем она более ненадёжна! Эл.помпа-это лишние соединения шлангов, проводов и т.п., без которых можно и обойтись на данном автомобиле.

litezona.ru

Как правильно подключить дополнительную печку на газель

Товарищи у кого иммеется доополнительная печка в салоне авто. Как ее правильно подключить к контуру ОЖ? Паралельно или последовательно? Мне кажеться, что паралельно. Но вот как будет работать на практике- это вопрос. Будет ли её прокачивать. У неё ведь контур длиннее.

Метки: дополнительная печка, тепло

Комментарии 12

насос от газели ставь обязательно ото работать не будет.

У меня есть «теплый пол» включен параллельно, при помощи электроклапана. Включаю осенью выключаю весной. До легких морозов печку вообще не использую.
photo.qip.ru/users/skor31…/116688441/#mainImageLink

Электро помпа обязательно, и на зиму морду утеплять и с низу защиту чтоб не дуло, у меня моя печка на холостых оборотах с эл. помпой греет так что падает стрелка температуры жидкости с 2-мя печками наверно вообще мотор на ходу прогреваться не будет

Наоборот на ходу под нагрузкой двиг будет греться нормально, а на холостых без нагрузки остывать, как дизель.

Себе подключал последовательно. только сперва обязательно ОЖ должная идти в основную печку, а потом в дополнительную. Ну и электропомпа.

зачем- же так- то уже. сделайте правильно штатный отопитель, и не колхозьте. Не смешите армию тазоводов и владельцев кредитопомоек.

Ни кто смешить и не собирается. Просто скоро прибавление в семействе и задние пасажиры маленькие. Не должны зависеть отпередних пассажиров. А по поводу штатной печки все исправили- а именно поставили трехрядный медный радиатор и разобрались с заслонками и герметизацией улиты и воздуховодов. Штатка теперь «жаром шпарит» морозы у нас просто лютые бывают до-50. Так что вот.

Ни один водитель не может отрицать важность использования печки в транспортном средстве, особенно, в холодное время года. Если система отопления по каким-то причинам отказывается работать, это значительно повлияет на комфорт при управлении автомобилем. Из этого материала вы сможете узнать, как отремонтировать отопитель салона Газель и как его можно доработать.

Инструкция по замене мотора печки

О работе и особенностях отопительной системы мы рассказывать не будем, поскольку и так понятно, как она функционирует и в каких режимах может работать. Если печка Газель не работает, то вполне возможно, что причиной тому является электрический мотор отопителя.

Как отремонтировать систему отопления с такой проблемой:

Сначала приступаем к демонтажу центральной консоли. Когда она будет демонтирована полностью, вы сможете увидеть резистор регулятор скорости движения электродвигателя. Даже если резистор выгорел, не факт, что проблему решит его замена.
Чтобы получить доступ к электродвигателю, необходимо демонтировать железный фиксатор самого отопителя и центральной консоли. Разумеется, для этого потребуется также отключить все провода от блока управления отопителем.
Сделав это, вы сможете снять отопительный узел. Чтобы получить доступ непосредственно к электродвигателю, нужно разобрать корпус печки.
Когда вы увидите электромотор, просто отключите его и отсоедините от всех креплений, поменяйте на новый. При демонтаже отопителя вы можете столкнуться с проблемой заводского брака — патрубок, к которому подключен радиатор отопителя, может быть наглухо перетянут фиксатором. Из-за этого антифриз будет с трудом поступать в радиатор. Исправьте проблему.
Если в процессе ремонта вы заметили другие проблемы, к примеру, электрокран отопителя протекает, то сам краник необходимо будет заменить (автор видео о замене электродвигателя отопительной системы газели — Дмитрий Кутин).

Как сделать, чтобы печка работала теплее?

Если вы заметили, что отопительная система стала не так эффективно работать, как раньше, то есть несколько вариантов решения такой проблемы:

Для начала необходимо проверить работоспособность термостата. Как показывает практика, зачастую именно по причине вышедшего из строя термостата автовладельцы сталкиваются с проблемой неработающего отопителя.
Проверьте работоспособность радиаторного узла. Демонтируйте его, если вы никогда ранее радиатор не промывали, то его нужно также прочистить и промыть. Если устройство протекает, то, как правило, его ремонт не позволяет решить проблему, поэтому лучше сразу же поменяйте узел.
Проверьте магистрали, то есть шланги и патрубки. Они могут быть изношены, в результате чего через повреждения в конструкции через патрубки может выходить расходный материал. А при отсутствии антифриза в системе, как вы понимаете, отопитель работать не будет. Кроме того, проблема может заключаться в воздушной пробке.
Установите дополнительный насос. Подробнее об этом мы расскажем ниже (автор видео о замене радиаторного устройства на Газели — Denis Legostaev).

Особенности установки дополнительного электронасоса на печку

Сам радиаторный узел в отопительной системы Газели расположен чуть выше, чем находится расширительный бачок. Из-за этого в системе могут образовываться воздушные пробки, соответственно, печка будет греть либо неэффективно, либо вообще не греть. Чтобы предотвратить образование воздушных пробок, можно дополнительно установить еще один насос отопителя. Дополнительная помпа при правильной установке и подключении позволит прогнать воздушную пробку и нагнать расходный материал, в данном случае антифриз, в отопитель.

Перед тем, как произвести монтаж новой помпы, рекомендуется разобрать устройство и обработать его герметиком.
Откройте моторный отсек и определитесь с местом монтажа устройства. Многие владельца Газелей ставят насос на раму, по стороне впускного коллектора. В принципе, на это место устройство должно стать без проблем — в зависимости от спецификации авто, даже технологические отверстия для установки могут совпасть.

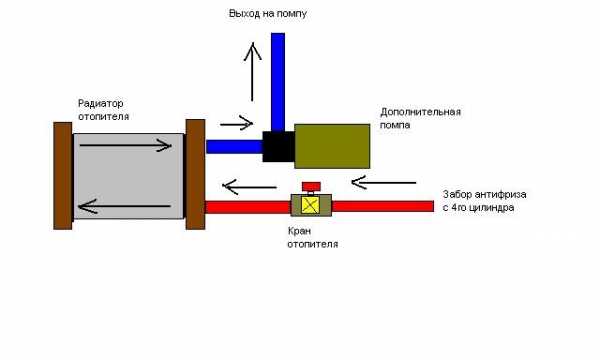

Подключать насос следует на вход отопительного узла и газового редуктора, который установлен параллельно печке. Вероятнее всего, вам потребуется дополнительно приобрести около полуметра шланга, провод для подключения и гофру, также потребуется кнопка для активации устройства с колодкой.
Подключите всю проводку. Если вы монтируете дополнительный насос, то для него должен быть предусмотрен соответствующий штекер, расположенный у правой фары авто. Что касается непосредственно подключения питания, то для этого можно использовать предохранительный монтажный блок отопительного узла, в данном случае плюс будет подаваться при активации зажигания. Также питание следует подключить на кнопку управления, к ней же можно подсоединить и габариты.
Выполнив все эти действия, нужно произвести диагностику работоспособности отопительной системы. Если все работает правильно, то помпа позволит сразу же прогнать воздушную пробку по магистралям, таким образом, температура в салоне автомобиля при включении печки будет очень высокой. Как показывает практика, горячий воздушный поток при правильном подключении помпы будет дуть из воздуховодов уже тогда, когда двигатель прогреется до 50 градусов. Что касается недостатков такого решения, то при активации отопителя на не прогретом двигателе, силовой агрегат придется прогревать значительно дольше.
В том случае, если в работе системы после установки дополнительного насоса начались проблемы, проверьте все выполненные действия, каждый этап. Возможно, проблема кроется просто в плохом питании кнопки или помпы, поэтому не лишним будет проверить качество контактов.

Фотогалерея «Пошаговая установка дополнительного насоса»

Видео «Подробная инструкция по ремонту отопительной системы в Газели»

Пошаговая инструкция по проведению ремонта системы отопления в Газелях приведена на видео ниже (автор видео — Санек ХХХ).

шланги к радиатору отопителя заменены с диаметра 16 на диаметр 18;
заменен штуцер забора ОЖ с головки блока цилиндров (т.н. «танчик») на газелевский, с диаметров 18 мм;
кран печки заменен на подходящий с большим сечением, например, шаровый водопроводный;
радиатор печки – медный трехрядный;
установлена помпа со штуцером на 18 мм;
установлена втулка в малый круг для дросселирования потока ОЖ и большего отбора на печку;
в конструкции и водуховодов печки устранены все щели и неровности.
установлен исправно работающий термостат (у меня стоит термостат от «Нива-Шевроле»).

Понадобятся следующие детали:

Собственно, электропомпа от автомобиля «Газель»;
Уголок;
Два коротких отрезка шланга 18 мм;
Четыре хомута;
Две резиновых втулки от сайлент-блоков передней подвески;
Два винта или шпильки М5, я предпочитаю шпильки, т.к. на них проще крепить помпу, а также гайки и шайбы большого диаметра;
Реле на 30А, клеммы и провода.

Для начала подготавливаем место и убираем бачок омывателя:

на выходе из радиатора отопителя у ОЖ меньшая температура, что благоприятно скажется на ресурсе помпы;
ставить помпу на выход печки гораздо удобнее, т.к. на входе пространство сильно ограничено, к тому же там еще нужно найти место еще и под кран;
помпа находится не в верхней точке системы и ее завоздушивание маловероятно;
в замкнутой системе вообще не принципиально, работает насос на нагнетание или на разрежение, т.к. он создает лишь круговую циркуляцию замкнутого потока.

Втулки необходимо надрезать под пояском, примерно на 2/3 диаметра:

Примеряем на лапки помпы:

Механическая часть работ на этом окончена, осталась электрика.

Реле монтируется следующим образом:

один вывод контактной группы подключается к «+» электронасоса
второй вывод подключается к общему питанию на подкапотный предоранитель. Поскольку провод будет проложен по моторному щиту, вблизи двигателя и прочих опасных для электрики частей, желательно взять провод в двойной изоляции. Я просто дополнительно обмотал его синей изолентой, на которой, как известно, держится весь мир.
один вывод обмотки подключается к массе, можно использовать винт, которым будет закреплено реле
второй вывод обмотки идет на кнопку включения электронасоса.
на второй вывод кнопки включения электронасоса необходимо подать +12В, таким образом, чтобы напряжение появлялось только при включенном зажигании. Ближайшая точка с искомым напряжением находится на среднем выводе кнопки включения электровентилятора печки (на автомобилях с отопителем старого образца).

По завершении монтажа все это будет выглядеть примерно так:

litezona.ru

Дополнительная помпа на печку схема подключения — Все о Лада Гранта

Что такое помпа?

Когда стоит задуматься об установке второй помпы

Если температура воздуха более 30 градусов, а двигатель в таких условиях перегревается до критически высоких значений. Но только в том случае, если вся система охлаждения находится в исправном состоянии. Поэтому, прежде чем устанавливать дополнительную помпу, необходимо убедиться в том, что система охлаждения работает правильно.
В том случае, если в морозы печка дует холодным в режиме холостого хода, а температура двигателя, согласно указателю приборной панели, в рабочем диапазоне.

На каких машинах могут возникнуть проблемы?

Выбор помпы

Как производится установка помпы

Подготовка к установке помпы

Схемы подключения

Какая схема лучше?

Что ожидать в итоге?

С Новым годом и Рождеством 🙂

Эта доработчка очень пригодится тем людям у кого плохо греет печка в зимний период времени. И это не зависит от автомобиля — я себе так делал на Жигуле 2101 и на Волге 3110. Впринципе без разницы на какую машину ставить доп пому — по патрубкам они бывают и 16 и 18 мм — это как раз размер патрубков на большинстве автомобилей. И на Ладе в том числе.

Тем более по жигулям, и установленным насосам на машинах друзей опыт был.

Знал на 99% какую надо брать чтобы не текла. Ожидания подтвердились. Выбрал дополнительный насос отопителя фирмы Truckman — вот сдела на него видео-обзор. Там описал его основные преимущества — латунные вставки в трубки, большой мотор, относительно качественно сделанный корпус чтобы не тек.
