Схема подключения центрального замка фольксваген пассат б3: Подключаем сигнализацию на Volkswagen Passat B3 c центральным замком — Авто и Мото — Блоги — Каталог статей/блогов

Passat B3 1988-1993 подключение сигнализации

  • АВТОМОБИЛИ >
  • Volkswagen >
  • Passat >
  • Passat B3 1988-1993 подключение сигнализации
Информация о материале
Категория: Установка и подключение сигнализации
Просмотров: 15340
  • Установка сигнализации
  • Точки подключения сигнализации
  • Passat B3

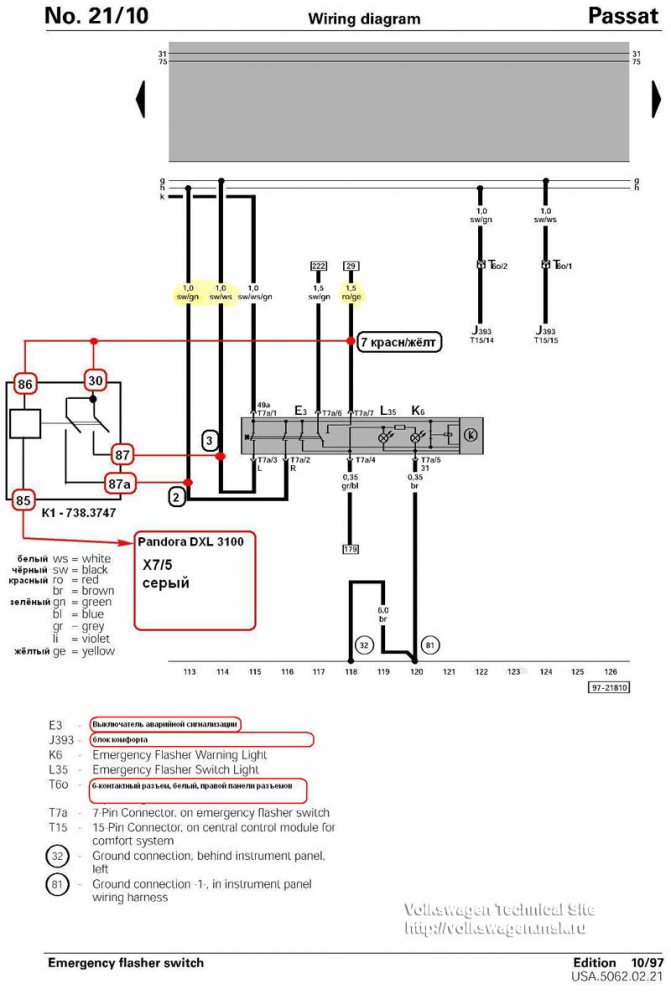

Электропроводка автомобиля Passat B3 1988-1993

ЦепьПровод
+12Красный (+) Жгут от замка зажигания
+15 (Зажигание)Черный (+) Жгут от замка зажигания
Зажигание 2Черно-жёлтый (+) Жгут от замка зажигания
СтартерКрасно-чёрный (+) Жгут от замка зажигания
МассаКоричневый (-) провода массы на кузове, или на корпус
ПоворотникиЧёрно-зелёный, Чёрно-белый (+) Жгут от замка зажигания на рулевой колонке
ГабаритыСеро-черный, Серо-красный (+) на коробке предохранителей или в жгуте от выключателя света
ТахометрЗелено-синий или зеленый у диагностического разъема двигателя, штырь 26, у панели тахометра
Концевики дверейКоричнего-белый (-) 3-х контактный разъём слева от блока реле, идет на плафон
Концевик багажникаКоричнего-белый (-) подключить к концевику багажника (находится в замке багажника) или к заднему плафону
Центральный замокПоложительное управление
Запирание — Красно-желтый (+) (функция «комфорт» при удержании сигнала 15-30 сек. — будут автоматически подниматься стёкла.) ,
отпирание – Чёрно-белый (+)
Альтернативное управление замком — Чёрно-Жёлтый провод из дверей водителя по схеме управления компрессорным замком
стоп-сигналыКрасно-чёрный (+) на лягушке педали тормоза или левый порог
БензонасосКрасно-желтый (+) Блок предохранителей или левый порог.




ВНИМАНИЕ! Цвета и расположение проводов могут отличаться от указанных выше. Данные сведения носят рекомендательный характер и требуют обязательной проверки !

Volkswagen Passat B3 | Центральный замок

Центральный замок

Аварийная деблокировка крышки топливного бака при неисправности центрального замка: снимите справа облицовку багажника, откиньте изоляционную плиту (2), нажмите на крепежный фиксатор (1) серводвигателя центрального замка и вытяните назад исполнительный элемент.

Все двери, крышка багажника и крышка топливного бака, а также замок в крышке багажника открываются и закрываются поворотом ключа в замке двери водителя или в замке двери пассажира рядом с водителем. Основным звеном системы является так называемый двойной нагнетательный насос, который приводится электродвигателем. При повороте ключа в положение «открыто» насос создает повышенное давление, в результате чего различные коммутирующие элементы в автомобиле снимают действующую блокировку.

С двойным нагнетательным насосом скомбинирован блок управления центрального замка, а также блок управления притивоугонной системы, если она установлена в автомобиле.

Далее описывается серийный центральный замок. Функции более дорогостоящих систем с противоугонными установками, охраной салона, инфракрасным дистанционным управлением (см. также главу Электротехническое оборудование) в своей основной функции также базируются на этой системе, как и «центральный замок безопасности».

 Совет: Особенность замка багажника: в вертикальном положении замка багажника – независимо от центрального замка – всегда закрыт. Это не допускает открытие багажника проворными ворами при остановке на светофоре. В горизонтальном положении замок багажника реагирует на центральную блокировку совершенно нормально.

Проверка центрального замка

  1. Дверь водителя и пассажира рядом с водителем или крышку багажника закройте и откройте ключом.
  2. Центральный замок должен активизироваться от всех трех замков.
  3. Примерно через две секунды должны быть заблокированы все замки.
  4. Если насос работает дольше пяти секунд, система негерметична – в этом случае двойной нагнетательный насос может работать максимум 35 с, после этого он должен отключиться.

 Совет: Если однажды центральный замок вышел из строя, двери и крышку багажника можно открыть и закрыть, как обычно, ключом. Точно так же кнопки блокировки дверей можно приводить в действие вручную. Только крышку топливного бака нужно деблокировать отдельно: демонтировать правую облицовку багажника. Надавите на крепежный фиксатор серводвигателя центрального замка крышки топливного бака и вытяните исполнительный элемент назад.

Поиск неисправностей в электрике

Приведенное ниже описание также относится к автомобилям со стандартным центральным замком. Электрическая проверка осуществляется на 6- и 12-полюсном штекерном разъеме на двойном нагнетательном насосе. В автомобилях с противоугонной системой есть еще один 16-полюсный разъем на насосе, который при проверке остается без внимания.

Если насос не работает ни при повороте ключа в замке двери водителя и пассажира рядом с водителем, ни в замке багажника, то:

  1. Проверьте предохранитель.
  2. Демонтируйте облицовку багажника сзади и с правой стороны; двойной нагнетательный насос находится справа внизу рядом с дном багажника и упакован в пенопласт.
  3. «Распакуйте» двойной нагнетательный насос.

     Важно: вначале отсоедините от насоса многоштырьковый(ые) разъем(ы) с тонкими проводами – под конец разъем с толстым проводом (подача тока).

  4. Снимите оболочку 12-штырькового разъема
  5. Проверка переключающего элемента в двери водителя: подключите контрольную лампу к разъему между контактом зеленого/синего провода и массой кузова.
  6. Контрольная лампа должна гореть постоянно, если дверь водителя открывается ключом. В этом случае размыкающий контакт в порядке.
  7. Если лампа не загорается, то в двери водителя неисправен размыкающий контакт или нет проводимости в подводящем проводе.
  8. Переключите контрольную лампу: вместо массы один из контактов контрольной лампы подключается к «+» аккумулятора. Другой контакт остается подсоединенным к разъему (контакт зеленого/синего провода).
  9. Закройте дверь водителя ключом.
  10. Если теперь контрольная лампа горит постоянно, то замыкающий контакт переключающего элемента в порядке.
  11. Если лампа не загорается и нет дефекта в проводе, то неисправен переключающий элемент.
  12. Проверка переключающего элемента в двери пассажира рядом с водителем: в отсоединенном разъеме насоса подключите контрольную лампу между контактом желтого/синего провода и массой кузова.
  13. Контрольная лампа должна гореть постоянно, если дверь пассажира рядом с водителем открывается ключом. В этом случае размыкающий контакт переключающего элемента в порядке.
  14. Если лампа не загорается, то в двери пассажира рядом с водителем неисправен размыкающий контакт или нет проводимости в подводящем проводе.
  15. Переключите контрольную лампу: вместо массы один из контактов контрольной лампы подключается к «+» аккумулятора. Другой контакт остается подсоединенным к разъему (контакт желтого/синего провода).
  16. Закройте дверь пассажира рядом с водителем ключом.
  17. Если теперь контрольная лампа горит постоянно, то замыкающий контакт переключающего элемента в порядке.
  18. Если лампа не загорается и нет дефекта в проводе, то неисправен переключающий элемент.
  19. Проверка переключающего элемента в замке багажника: в отсоединенном разъеме насоса подключите контрольную лампу между контактом синего/красного провода и «+» аккумулятора.
  20. Контрольная лампа должна гореть постоянно, если замок багажника открывается ключом. В этом случае размыкающий контакт переключающего элемента в порядке.
  21. Если лампа не загорается, то в замке багажника неисправен размыкающий контакт или нет проводимости в подводящем проводе.
  22. Переключите контрольную лампу: вместо синего/красного провода теперь один из контактов контрольной лампы подключается к серому/белому проводу. Другой контакт остается подсоединенным к «+» аккумулятора.
  23. Закройте замок багажника ключом.
  24. Если контрольная лампа горит постоянно, пока ключ остается в положении «закрыто», то замыкающий контакт переключающего элемента в порядке.
  25. Если лампа не загорается и нет дефекта в проводе, то неисправен переключающий элемент.
  26. Проверка двойного нагнетательного насоса: если работа переключающих элементов насоса гарантирована (проверена), то причиной неисправности остается только подача тока (по тонкому красному проводу в 12-штырьковом разъеме, а также по толстому красному/синему проводу или тонкому красному/черному проводу в маленьком 6-штырьковом разъеме) и соединение с массой (толстый коричневый провод).
  27. Если все в порядке, то неисправен двойной нагнетательный насос. Замените.

Здесь видны детали прокладки шланга центрального замка


Двойной нагнетательный насос (2) центрального замка установлен под правой облицовкой багажника. Здесь он «вынут» из своей оболочки из пенопласта (1). Далее вы видите: электрические провода (4) и нагнетательный/вакуумный шланг (3) к переключающим элементам.


Под задним сиденьем центральный нагнетательный/вакуумный шланг разветвляется на жгут к правым дверям (1) и на жгут к левым дверям (2).

Поиск неисправностей в пневматической системе

  1. Для проверки наличия негерметичности в центральном замке (признак: двойной нагнетательный насос работает слишком долго) нужно последовательно проверить всю систему.
  2. Двойной нагнетательный насос: непосредственно у насоса сожмите шланг плоскогубцами и таким образом плотно перекройте. Приведите в действие один из замков.
  3. Если двойной нагнетательный насос при активизации центрального замка работает дольше 3, макс. 7 с., то насос негерметичен. Замените его.
  4. Переключающие элементы в дверях и крышках: поочередно пережмите все шланги непосредственно около коммутирующих элементов. Для этого демонтируйте соответствующие облицовки (глава Детали кузова). Каждый раз активизируйте один из замков.
  5. Двойной нагнетательный насос при активизации центрального замка не должен работать дольше 3, макс. 7 с.
  6. После отсоединения дефектного (негерметичного) узла насос работает нормально, т. е. меньше 3 с. Замените неисправную деталь.

 Совет: Для того чтобы при отсоединении шлангов не демонтировать всю облицовку, можно пережать шланги у отвода – вначале жгут к правым дверям, затем к левым дверям.

Установка вторичного центрального замка без ключа в Passat B3/B4

Я приобрел дистанционное управление без ключа и набор модулей от TMtuning примерно за 80 долларов; бренд «Инка Про».
Примечание: доставка была не совсем дешевой, так как они находятся в Германии, по крайней мере моя посылка пришла оттуда.

Теперь, когда TMtuning ушел с ветерком, вы можете купить набор на eBay — даже дешевле, чем у меня.

Вот как выглядит модуль управления:

Установить на Passat B3 не так просто, как установить на Passat B4; требуется некоторое сращивание.
Вот прилагаемая к нему инструкция:


Лучшее место для сращивания проводов — над блоком предохранителей, где они входят в нижнюю часть передней стойки и через резиновый чехол идут к двери.
Снятие наколенника со стороны водителя поможет добраться до проводов.

Также очень помогает чтение электрических схем Bentley:

    *    При подключении вторичных электрических систем не рекомендуется совпадать по цвету, так как большинство цветов отличаются, если это не OEM-оборудование.

This is how I spliced ​​the wires from the alarm module to the existing wiring in my car:

 Alarm module
 Car harness
 White  Red/yellow
 белый/черный  Black/white
 Yellow  +12v
 Yellow/black  +12v
 Black Ground
 Red  +12v

    * Примечание: не ВСЕ провода, идущие от коробки, должны быть подключены!

Для того, чтобы габаритные огни мигали при закрытии/отпирании автомобиля, мне пришлось подключить эти провода к модулю сигнализации за переключателем фар.
К нему идут два разъема, и вам нужен меньший, 6-контактный разъем.

  Alarm module  Car alarm module (6-pin connector)
 brown  black/white
 brown
 black/green

Наконец, я закрепил бесключевой модуль над блоком предохранителей застежкой-молнией.

Вот так выглядит брелок:

(Примечание: логотип VW я купил отдельно; на брелках, которые поставлялись с системой без ключа, были логотипы «Inca Pro».)

Теперь о самом ключе: с заготовками, которые, однако, не были теми, которые мне нужны для моего B3.
Что мне нужно было сделать, так это достать два запасных ключа по 2 доллара каждый, вырезать их, используя в качестве шаблона заготовки, входящие в комплект, и вставить их в переворачивающееся основание на брелках.
Требуется время, терпение и твердые руки. Я положил заготовки поверх сделанных мной запасных ключей и обвел форму маркером, 9Затем 0007 приступил к вырезанию запасного ключа по форме, аналогичной заготовке ключа.
Затем вставьте конец обрезанного запасного ключа в прорезь на поворотном основании и закрепите его двумя винтами, входящими в комплект поставки:

Вы можете видеть, где я использовал дремель, чтобы отшлифовать боковые стороны ключа.

Также необходимо сделать канавку в основании обоих ключей, которые я вырезал, туда вставляются крошечные винты в поворотном основании, чтобы закрепить лезвие ключа:

Затем отрезанное лезвие вставляется в паз на основании и крепится двумя (маленькими) винтами:


Потребовалась некоторая подгонка, чтобы вырезанный ключ правильно вошел в прорезь на брелоке:


Установка на B4 Passat

Установка на B4 Passat немного отличается. .. и на другой я имею в виду проще.
Модуль выглядит так:

Он просто подключается к вакуумному насосу/модулю управления в багажнике B4:



Кредит принадлежит jjwl89 на VWvortex, который помог мне со схемами подключения и сращивание проводов
Вот оригинальная резьба, которую я сделал на VWvortex




Схема блока предохранителей Volkswagen Passat B3 и реле с назначением и расположением

представляет популярное торговое поколение Volkswagen Passat B3 ряд. Эта модель выпускалась в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и с дизельными двигателями. В этом материале мы представим обозначения всех предохранителей и реле Фольксваген Пассат Б3 со схемами и фотографиями коробок, в которых они находятся.

Главный блок предохранителей и реле расположен в нижней части приборной панели со стороны водителя.

Чтобы получить к нему доступ, нужно снять полку.

Photo for example

Diagram

Assignment

1 10A Low beam (left headlight)
2 10A Low beam (right headlight)
3 10A Подсветка комбинации приборов и номерного знака
4 15A Стеклоочиститель, люк, блок управления задней подвеской
5
6 20А Вентилятор отопителя кондиционера
7 10А Габаритный свет (правый)
8 3 Боковой фонарь (левый)
9 20a Задняя и заднее видение зеркала
10 15A FOG Lights и задний туман
11 10A High Beam (Left Furlhator), High Beam Lampator 10A High Beam (левый фарх.
12 10A Высокий луч (правый фары)
13 10A рог, вентилятор радиатора (после выключения двигателя)
14 10A Регии подогрев сидений, датчик температуры двигателя, подсветка селектора АКПП
15 10A Карбюратор или система управления электронными двигателями
16 15A Кластер приборов, перчаточные ящики
17 10. датчик концентрации кислорода (лямбда-зонд)
19 30A Вентилятор охлаждения кондиционера
20 20A Стоп-сигналы, система контроля скорости
21 15A Лампы внутреннего освещения, багажный отсек, часы, центральная блокировка, сигаретная легкая и приборная кластер
22 10A CAR Radio

6. для прикуривателя.

Реле

9

44

930507 905 12

топливный насос0009
Резерв

1

Система кондиционирования воздуха

Intermittent rear wiper

3

Forced idle switch, idle speed increase valve, engine management system (Digifant)

4

Reserve

5

Индикатор уровня охлаждающей жидкости

6

Сигнализация

Система очистки фары

8

. Противотуманные фары

11

Звуковой сигнал

12

13

Rear window heating timer

14

Reserve

15

ABS hydraulic pump

16

АБС

17

Резерв

18

19

Air conditioning system

20

Reserve

21

Fuse for ABS hydraulic pump and electric glass drive

22

Предохранитель клапана ABS

23

Резерв

4

24

Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле по их нумерации

  • №4 – реле сигнализации не пристегнутых ремней безопасности
  • №13 – компрессор кондиционера
  • №15 – дополнительное освещение (ПТФ)
  • № разгрузочная шина X
  • №19 или №99 – стеклоочистители (№99 – с регулируемой паузой)
  • №21 – сигнализация и указатели поворотов
  • №22 – аварийная сигнализация и указатели поворотов, автомобиль с прицепом
  • №29 – реле не пристегнутых ремней безопасности
  • № 30 – реле основного впрыска, дает команду на включение топливного насоса
  • №32 – питание ЭБУ (дигифант)
  • №33 – омыватель фар
  • №43 – индикатор падения уровня теплоноситель (до 91г.в.)
  • №46 – реле времени до включения подогрева
  • №53 – двухтональный сигнал (один тон – перемычка)
  • №54 – принудительное отключение питания. холостой ход
  • №55 – увеличение подачи топлива для форс. холостой ход
  • №59 — Подогрев сидений
  • №61 — подогрев впускного коллектора
  • №67 или №80 — топливный насос
  • №72 — задний дворник
  • №78 — насос ABS
  • №61 – ЭБУ АБС
  • №80 или №67 – топливный насос
  • №99 или №19 – стеклоочистители (№99 – с регулируемой паузой)
  • №105 – реле климата
  • №109 – Реле системы впрыска и зажигания (VR6)
  • №150 – Стартер и фонари заднего хода (для автомобилей с АКПП)

Снаружи этого узла можно установить отдельные элементы, например, термопредохранитель печки (за бардачком) или пластиковые вставки для защиты свечей накала под капотом.
