Как заточить сверло для высверливания точечной сварки?

Для высверливания точек контактной сварки применяется специальная фреза или сверло с кончиком, заточенным особым образом. Такие свёрла стоят дороже, чем стандартные, так как при их производстве требуются дополнительные действия. Специальные свёрла бывают разных диаметров: 6, 8, 10 мм. Чаще всего используется сверло 8 мм. Оно высверливает точку контактной сварки по периферии. Отверстие остаётся на верхней кузовной панели, а нижняя панель остаётся практически не тронутой.

Специальное сверло для высверливания точек контактной сварки можно сделать самому. Нужно заточить обычное сверло по металлу так, чтобы резали только внешние точки сверла, а по центру был точечный выступ для центровки. Заточить такое сверло можно на точильном станке или даже болгаркой. В этой статье разберём вариант заточки сверла на точильном станке. Шлифовальный круг должен иметь нормальный, не закруглённый край, так как затачивание будет производиться именно при помощи края шлифовального круга.

Каким должно быть сверло для высверливания точек контактной сварки?

Кончик сверла должен располагаться точно по центру. Режущие края сверла должны быть на одинаковом расстоянии от центра сверла. Края должны выступать на одинаковую величину, чтобы при начале сверления сверло не уводило в сторону и сверление начиналось равномерно двумя кромками. Кончик сверла должен быть немного длиннее режущих кромок, то есть при начале сверления сначала будет касаться поверхности центральный выступ, а потом режущие боковые края. Если центральная точка будет равной по высоте с наружными вершинками сверла, то не получится начать сверлить с центрального выступа, и сверло будет ходить по поверхности, при попытке сверления. Углы режущих кромок должны быть примерно одинаковыми. Они не должны быть сильно острые или сильно тупые. Тупые углы кромок будут плохо врезаться в металл, а сильно острые будут быстро тупиться.

Способ заточки №1

Этот способ наиболее распространённый, его не один раз демонстрировали в видеороликах различные мастера. Нужно взять сверло по металлу диаметром 8 мм. Лучше использовать сверло с содержанием кобальта, так как оно наиболее прочное и будет дольше служить до следующей заточки. Сначала его кончик нужно сделать плоским, затупив на точильном станке. Можно полностью затупить кончик, либо оставить немного не сточенными края.

Далее затачиваем краем шлифовального круга от центра к краям, оставляя посередине небольшой точечный выступ. Хоть кончик и будет сточен, центр будет заметен (где стыкуются витки спирали). Края стачиваются по виткам каждой спирали. Таким образом, по бокам остаются режущие вершинки, а в центре острый кончик. Центр должен быть выше внешних вершинок на 1–1.5 мм. Проверить это можно, прислонив центральную часть сверла к плоскости. Сверло должно немного качаться на центральном выступе, касаясь внешних режущих кромок. В завершение нужно аккуратно, также краем круга, подточить бока центральной части, сделав её острее, чтобы сверло лучше центрировалось и центральная перемычка не препятствовала сверлению. Каждый режущий край должен иметь одинаковую высоту, чтобы они резали металл в одно и то же время. Не забывайте периодически охлаждать сверло в воде, во время заточки.

Способ заточки №2

Второй способ заточки предполагает заточку также на точильном станке, краем шлифовального круга, но, в отличие от первого способа, кончик сверла не нужно предварительно полностью стачивать (затуплять). Стачиваются витки спирали на кончике между перемычкой (центром) и краем сверла. Краем круга обтачиваются оригинальные режущие кромки и площадка за ними (задние поверхности). Центр остаётся нетронутым, а оставшиеся края сверла будут новыми режущими кромками.

Не нужно постоянно удерживать сверло в постоянном контакте с краем шлифовального круга, вместо этого нужно слегка касаться и снова убирать сверло. Таким образом, заточка будет производиться постепенно и очень аккуратно, а сверло не будет быстро перегреваться. При необходимости, всё же нужно периодически охлаждать сверло водой. Стачивать нужно до тех пор, пока оригинальная режущая кромка не исчезнет. Чтобы заточить вторую сторону, нужно отвести сверло от шлифовального круга, повернуть его пальцами вокруг своей оси на 180 градусов и подвести нетронутую сторону к краю шлифовального круга.

Когда обе стороны будут обточены, следующим шагом нужно сточить лишнее с центральной части, чтобы ничего не мешало при резке основными режущими кромками. То есть, при стачивании оригинальных режущих кромок были сформированы новые режущие кромки и боковые стороны центральной части, а дополнительно нужно обточить две оставшиеся стороны центральной части. Главная функция центрального выступа – центрирование, поэтому важно, чтобы он был острым.

В результате этого способа заточки у сверла получаются более выраженные режущие кромки и более длинная центральная часть. Вы можете решить, какой длины она должна быть. Сверлом с более длинным кончиком легче высверливать точки сварки при отсутствии опыта. Достаточно будет сделать маленькое отверстие в центре точки контактной сварки. Сверло не потребуется держать идеально ровно, можно сверлить под наклоном или в труднодоступных местах, где сложно сверлить строго перпендикулярно к поверхности.

Высверливание точек контактной сварки заточенным сверлом

Используйте медленную скорость вращения при сверлении стали, так как вершинки режущих кромок маленькие и имеют маленькую массу, чтобы рассеивать нагрев. Периодически охлаждайте сверло, и оно прослужит дольше, пока не потребуется новая заточка. Более подробно о высверливании точек сварки читайте в отдельной статье.

Печатать статью

Сверла для высверливания точечной сварки

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Абразивный инструмент ANDRE Абразивный инструмент» Абразивный инструмент на керамической связке»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»» Шлифовальные круги тип 6»» Бруски» Инструмент на бакеллитовой связке»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»» Круги зачистные армированные тип 1 (прямой профиль)»» Сегменты шлифовальные»» Круги отрезные не армированные»» Круги для заточки пил тип 3 (конический профиль) »» Круги зачистные не армированные тип 1 (прямой профиль)» Инструмент на гибкой основе»» Наждачная бумага»»» Наждачная бумага в рулонах»»» Наждачная бумага в листах»» Лепестковые круги КЛТ»» Лепестковые круги КЛ»» Лепестковые круги КЛО»» Фибровые диски»» Клетированные диски»» Ленты бесконечные»» Шлифблоки» Паста ГОИ» Вулканитовые круги» Тигли Алмазный инструмент и инструмент из СТМ» Карандаши алмазные правящие» Круги алмазные» Бруски алмазные правящие» Круги эльборовые» Надфили алмазные» Паста алмазная» Сверла алмазные» Сверла алмазные трубчатые» Стеклорезы алмазные Измерительный инструмент» Штангенциркули» Измерительные приборы» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Концевые меры длины» Линейки металлические» Рулетки» Угольники слесарные КЛЕЙМА HEIDENPETER» КЛЕЙМА БУКВЕННЫЕ» КЛЕЙМА ЦИФРОВЫЕ» НАБОРЫ ПУАНСОНОВ С ДЕРЖАТЕЛЯМИ» ГОЛОВКИ НУМЕРАЦИОННЫЕ серии "Compact Marker"» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ Металлорежущий инструмент» Сверла»» Сверла с коническим хвостовиком ГОСТ 10903-77»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»» Сверла с цилиндрическим хвостовиком средней серии, ГОСТ 10902-77»» Сверла с цилиндрическим хвостовиком длинной и удлиненной серий, ГОСТ 886-77 »» Центровочные сверла ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»» Наборы сверл»» Сверла для печатных плат»» Ступенчатые сверла для листовых материалов»» Сверла с центральной вставкой по DIN-1897 »» Сверла двухсторонние» Метчики»» Метчики с метрической (М) резьбой»»» Метчики гаечные прямые и изогнутые»»» Метчики машинно-ручные ГОСТ 3266-81»»» Метчики ручные»» Метчики с трубной цилиндрической (G) резьбой»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»» Метчики с дюймовой резьбой»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80» Развертки»» Развертки ручные»» Развертки машинные» Фрезы»» Борфрезы»» Фрезы дисковые отрезные ГОСТ 2679-93»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»» Фрезы концевые с коническим хвостовиком ГОСТ 170»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»» Фрезы модульные»» Фрезы монолитные (концевые и шпоночные)»» Фрезы торцевые»» Фрезы трехсторонние»» Фрезы цилиндрические»» Фрезы шпоночные»» Фрезы червячные»» Фрезы радиусные выпуклые и вогнутые» Круглые плашки»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»» Плашки круглые трубная цилиндрическая (G) резьба ГОСТ 6357-81»» Плашки круглые метрическая (М) резьба ГОСТ 9740-73» Пластины твердосплавные»» Напайные пластины»» Сменные пластины» Ножевочные полотна» Токарные резцы»» Резцы отрезные ГОСТ 18884-73»» Резцы подрезные отогнутые ГОСТ 18880-82»» Резцы проходные отогнутые ГОСТ 18877-82»» Резцы проходные прямые ГОСТ 18878-73»» Резцы проходные упорные отогнутые ГОСТ 18879-73»» Резцы проходные упорные прямые ГОСТ 18879-73»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»» Резцы резьбовые ГОСТ 18876-73»» Канавочные резцы»» Резцы левые» Сегментные пилы и сегменты к ним» Гребенки плоские к резьбонарезным головкам Металлорежущий инструмент FANAR» Метчики»» М, Mf- метрическая основная и метрическая мелкая резьба»»» Машинные метчики»»»» Серия MasterTAP»»»» Серия 800»»»» Серия 800X»»»» Серия INOX (для обработки нержавеющих сталей)»»»» Метчики для левой резьбы LH»»»» Серия 1400»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»» Серия WGN ( метчики-раскатники)»»»» Серия AL (для обработки алюминия)»»»» Серия GAL (для обработки алюминиевых сплавов)»»»» Серия Az (с шахматным расположением зубов)»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»» Серия GG (для обработки чугуна)»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»» Машинно-ручные (машинные) однопроходные метчики»»» Машинно-ручные ( ручные) комплектные метчики»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»» INOX машинно-ручные ( ручные) комплектные метчики»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»»» HRC40 машинно-ручные ( ручные) комплектные метчики»»» Гаечные метчики»»» Комбинированные метчики-сверла»»» Метчики-биты»» G- трубная цилиндрическая резьба»» UNC- унифицированная американская дюймовая резьба с крупным шагом»» UNF- унифицированная американская дюймовая резьба с мелким шагом»» BSW- дюймовая резьба Витуорта с крупным шагом»» BSF- дюймовая резьба Уитворта с мелким шагом»» NPT- дюймовая коническая резьба»» Pg — трубопроводная резьба»» Rc — трубная коническая резьба»» Vg- вентильная резьба» Сверла спиральные ц/х по нержавеющим сталям DIN-338 серия INOX» Плашки круглые»» М- метрическая основная и Mf- метрическая мелкая резьба»»» Плашки круглые серия 800 правая метрическая резьба»»» Плашки круглые серия 800 левая метрическая резьба»»» Плашки круглые серии INOX (для обработки нержавеющих сталей) метрическая резьба»» G- трубная цилиндрическая резьба »»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»» NPT- американская коническая трубная резьба»» Pg — трубопроводная резьба»» R — трубная коническая резьба»» Vg — вентильная резьба» Воротки для метчиков и плашек» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Наборы резьбонарезного инструмента» Станочная оснастка» Твердосплавные фрезы» Фрезы из быстрорежущей стали» Зенковки с направляющей» Зенковки» Конические развертки 1:16 Сверхдлинные сверла для металла и нержавеющей стали Сверла производства WIERTLA BAILDON» Сверла с к/х шлифованные HSS, NWKc, DIN 345» Сверла с к/х по нержавеющей стали серии INOX » Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338» Сверла с ц/х шлифованные HSS, длинные , DIN 340» Сверла с ц/х шлифованные HSSCo5, длинные , DIN 340, для нержавеющей стали» Сверла с проточенным хвостовиком» Сверла для высверливания точечной сварки Оснастка для электро-бензо-пневмоинструмента» Оснастка для перфораторов»» Буры для перфораторов SDS+»» Буры для перфораторов SDSmax»» Пики, долота, зубила, переходники для перфораторов » Биты для шуруповертов»» Биты, насадки, головки, держатели USH»» Биты, насадки, головки, держатели ПРАКТИКА» Коронки биметаллические» Коронки твердосплавные» Сверла по кирпичу и бетону твердосплавные» Сверла по стеклу и кафелю» Сверла по дереву»» Перовые сверла по дереву»» Сверла для мебельных стяжек»» Сверло по дереву 3-х заходное»» Сверло по дереву спиральное»» Винтовое сверло по дереву»» Сверла ФОРСТНЕРА»» Сверла фрезерные» Диски пильные с твердосплавными пластинками» Диски алмазные» Коронки алмазные» Корщетки для дрелей и шлифмашинок» Патроны и переходники для дрелей» Пилки для электролобзиков»» Пилки REBIR для электролобзиков »» Пилки BOSCH для электролобзиков»» Пилки ПРАКТИКА для электролобзиков» Полировальные приспособления» Аккумуляторы для электроинструмента» Ножи для электрорубанков» Наборы инструментов и приспособлений GRATTEC — инструменты для снятия заусенцев, фасок и шабрения поверхностей.

Металлорежущий инструмент TIVOLY» Сверла по металлу средней серии»» Универсальные сверла для малых диаметров ( < 2.5 мм)»» Сверла c ц/х по металлу серия "FURIUS"»» Сверла c ц/х по металлу серия "T"»» Сверла с ц/х проточенным хвостовиком» Метчики машинные HSS» Метчики сверхдлинной серии» Сверла по металлу экстрадлинной серии» Зенковки с цилиндрическим хвостовиком» Воротки для плашек Станочная оснастка и приспособления» Воротки для метчиков и плашек» Станочные оправки тип 7711, тип 7616, тип 7626» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676» Цанги ER тип 7618» Патроны для сверлильных станков» Патроны токарные» Резьбонарезные патроны и головки» Тиски » Центры вращения и упорные Сварка и пайка» Все для сварки» Сварочные электроды» Сварочная проволока» Все для пайки Слесарно-монтажный инструмент» Головки сменные и приспособления к ним» Зубила слесарные» Кельмы» Стамески, долота» Клещи» Ключи»» Ключи динамометрические»» Ключи комбинированные»» Ключи накидные»» Ключи разводные»» Ключи рожковые»» Ключи свечные»» Ключи торцевые»» Ключи трубные (КТРы)»» Ключи шестигранные Г-образные» Молотки и кувалды» Наборы инструментов» Топоры » Надфили» Напильники»» Напильники квадратные»» Напильники круглые»» Напильники плоские»» Напильники полукруглые»» Напильники ромбические»» Напильники трехгранные»» Напильники для заточки цепей бензопил» Ножевки по металлу» Ножницы по металлу» Отвертки» Плоскогубцы, кусачки, и т.

д.» Струбцины» Степлеры ручные и скобы к ним» Пинцеты Средства индивидуальной защиты Электро- и бензоинструмент Ручной инструмент» Степлеры ручные механические и скобы» Различный ручной инструмент Смазочные материалы

Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Сверла для точечной сварки в Украине.

Цены на сверла для точечной сварки на Prom.ua

Сверло для высверливания точечной сварки 8мм (80мм) FT0880

На складе

Доставка по Украине

330 грн

Купить

PAN TOOLS

Сверло для точечной сварки SD8180 8X80 мм ASTA A-SD8180

На складе

Доставка по Украине

387 грн

Купить

Интернет-магазин «TOOTTOOLS»

Сверло для точечной сварки SD8140 8X40mm ASTA A-SD8140

На складе

Доставка по Украине

292 грн

Купить

Интернет-магазин «TOOTTOOLS»

Сверло для точечной сварки SD6166 6×66 мм ASTA A-SD6166

На складе

Доставка по Украине

271 грн

Купить

Интернет-магазин «TOOTTOOLS»

Самое прочное сверло для точечной сварки Forch HSS-E 8 мм

На складе

Доставка по Украине

725 грн

Купить

ТОВ АЛЕКСГРУПП

Сверло для высверливания точечной сварки 8мм (80мм) G38255

Доставка по Украине

340 грн

Купить

GOOD_TOOLS

Сверло для точечной сварки 8х45мм TOPTUL JJAX0817

На складе

Доставка по Украине

524. 3 — 580 грн

от 39 продавцов

525 грн

Купить

АвтоДнепр

Сверло для точечной сварки 8х80мм TOPTUL JJAX0821

На складе

Доставка по Украине

564.3 — 620 грн

от 40 продавцов

565 грн

Купить

АвтоДнепр

Сверло для точечной сварки SD6166 6x66mm ASTA A-SD6166

Доставка по Украине

по 258 грн

от 5 продавцов

258 грн

Купить

«AvtoInstr21kh»Магазин автоинструмента

Сверло для точечной сварки SD8140 8X40mm ASTA A-SD8140

Доставка по Украине

по 233 грн

от 4 продавцов

233 грн

Купить

«AvtoInstr21kh»Магазин автоинструмента

Набор сверл для высверливания точечной сварки YATO YT-28921

На складе

Доставка по Украине

935 грн

Купить

ТЕХНОМАРКЕТ

Набор сверл для высверливания точечной сварки YATO 3 шт (YT-28921)

На складе в г. Нововолынск

Доставка по Украине

990 грн

891 грн

Купить

«АвтоДом»

Сверло d8mm/L45mm для высверливания точечной сварки Toptul JJAX0817 (Тайвань)

На складе

Доставка по Украине

525 грн

Купить

Інтернет магазин обладнання та інструменту «Чупі»

Сверло d8mm/L80mm для высверливания точечной сварки Toptul JJAX0821 (Тайвань)

На складе

Доставка по Украине

565. 32 грн

Купить

Інтернет магазин обладнання та інструменту «Чупі»

Сверло для точечной сварки Р6М5К5 6мм

На складе

Доставка по Украине

204.80 грн

Купить

sverlobox

Смотрите также

Сверло для точечной сварки Р6М5К5 8мм

На складе

Доставка по Украине

252 грн

Купить

sverlobox

Сверло для точечной сварки 8х45мм TOPTUL JJAX0817 Orig JJAX0817

Доставка из г. Киев

522.70 грн

Купить

olly.pro

Сверло для точечной сварки 8х80мм TOPTUL JJAX0821 Orig JJAX0821

Доставка из г. Киев

562.70 грн

Купить

olly.pro

Сверла для точечной сварки 8,0х79 мм Berner, Германия

На складе в г. Житомир

Доставка по Украине

380 грн

Купить

компания Кодан

Сверла для точечной сварки 6,0х66 мм, Berner, Германия

На складе в г. Житомир

Доставка по Украине

354 грн

Купить

компания Кодан

Сверло для кузова по точечной сварке, фреза, сверло для сварки 8 мм Berner, Германия

На складе в г. Житомир

Доставка по Украине

327 грн

Купить

компания Кодан

Сверло для точечной сварки 8х80мм TOPTUL JJAX0821

Доставка по Украине

565 грн

Купить

TOPTUL SHOP — профессиональный инструмент, оборудование, аксессуары для автосервиса

Сверло Ø 6,0 мм для высверливания точечной сварки HSS Co5 (P6M5K5) легированное кобальтом DIN 1897

На складе в г. Днепр

Доставка по Украине

258 грн

245.10 грн

Купить

Спарк-Центр

Сверло Ø 8,0 мм для высверливания точечной сварки HSS Co5 (P6M5K5) легированное кобальтом DIN 1897

На складе в г. Днепр

Доставка по Украине

323 грн

Купить

Спарк-Центр

Сверла Для Точечной Сварки YATO, Ø = 8/10 мм Набор(Комплект)9 шт YT-28919

На складе

Доставка по Украине

по 1 089 грн

от 2 продавцов

1 089 грн

Купить

РУКОЯТКА

Легированное кобальтом Сверло для точечной сварки Forch HSSE-Co 8 мм

На складе

Доставка по Украине

499 грн

Купить

ТОВ АЛЕКСГРУПП

Легированное Кобальтом Сверло для точечной сварки Forch HSSE-Co 6 мм

На складе в г. Киев

Доставка по Украине

465 грн

Купить

ТОВ АЛЕКСГРУПП

Сверло d8mm, L45mm для высверливания точечной сварки TOPTUL JJAX0817

На складе

Доставка по Украине

по 525 грн

от 3 продавцов

525 грн

Купить

Гранд Инструмент

Сверло d8mm, L80mm для высверливания точечной сварки TOPTUL JJAX0821

На складе

Доставка по Украине

565 — 565.32 грн

от 3 продавцов

565.32 грн

Купить

Гранд Инструмент

Сверло для высверливания точечной сварки в Тюмени: 432-товара: бесплатная доставка, скидка-46% [перейти]

Партнерская программаПомощь

Тюмень

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Электротехника

Продукты и напитки

Дом и сад

Промышленность

Вода, газ и тепло

Мебель и интерьер

Все категории

ВходИзбранное

Сверло для высверливания точечной сварки

regmarkets.ru/listpreview/idata2/2e/61/2e6102f3208bc109a5984dbe35a3d75c.jpg»>

400

760

Сверло для высверливания точечной сварки 8мм. АВТОДЕЛО 40128 Тип: Сверло спиральное, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

Набор сверл для высверливания точечной сварки YATO YT-28921 Вес нетто: 0.130, Назначение: набор для

В МАГАЗИНЕще цены и похожие товары

533

718

Сверло для высверливания точечной сварки 40127 блистер Тип: Коронка сверлильная, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

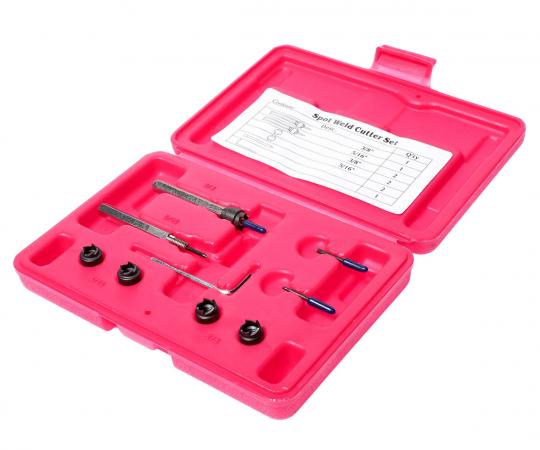

Сверло для высверливания сварных точек JTC JTC-3828A Тип: спиральный, Сверло левого вращения: нет,

В МАГАЗИНЕще цены и похожие товары

1 342

1512

WIEDERKRAFT Сверло для высверливания точечной сварки 8×80мм WDK-65120 Тип: Фреза, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

1 110

1251

WIEDERKRAFT Сверло для высверливания точечной сварки 6×70мм WDK-65119 Тип: Фреза, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

1 130

4800

Сверло 5/16″для высверливания сварочной точки Jonnesway AB030005

В МАГАЗИНЕще цены и похожие товары

1 120

4800

Сверло 3/8″для высверливания сварочной точки Jonnesway AB030004

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/images3/35/6f/356f7f36331ce9660d8dabe9c575f0c8.jpg»>

Сверло для высверливания сварочных точек 10мм №632 HSSE Тип: винтовое, Диаметр: 10мм, Длина: 88мм

ПОДРОБНЕЕЕще цены и похожие товары

Сверло для высверливания точечной сварки 6 мм ДТ

ПОДРОБНЕЕЕще цены и похожие товары

Сверло 3/8″ для высверливания сварочной точки Jonnesway Производитель: JONNESWAY, Комплектация:

ПОДРОБНЕЕЕще цены и похожие товары

Сверло для высверливания сварочных точек Профоснастка Эксперт №632 Производитель: ПрофОснастка

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/57/28/5728dd911db1345c31df9fad90416049.png»>

Сверло для высверливания точечной сварки 6 мм (6.0x38x80 HSS Cobalt) 13000600100 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Сверло для точечной сварки HSS-M35 8 мм, длина 60 мм, King Tony 7E51180-60 Длина: 60мм, Материал

ПОДРОБНЕЕЕще цены и похожие товары

Сверло для высверливания точечной сварки диаметром 6,5×45 мм HUBERTH RP102737 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Сверло центровочное 3,15 Р6М5 для высверливания точек сварки Тип: центровочное, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/1e/fa/1efaed118e8d238e641f6b3c163685ef.png»>

Сверло для высверливания точечной сварки 8 мм (8.0x38x80 HSS Cobalt) 13000800100 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Набор сверл для высверливания точечной сварки YATO YT-28921 Производитель: YATO, Комплектация: набор

ПОДРОБНЕЕЕще цены и похожие товары

Сверло для точечной сварки GSR B03491080 Тип: спиральный, Сверло левого вращения: нет, Диаметр:

В МАГАЗИНЕще цены и похожие товары

jpg»>

817

1041

Сверло для точечной сварки 8 мм (8,0х80/37) HSSE-Co5 Ruko 101108 Тип: Сверло спиральное, Размер:

В МАГАЗИНЕще цены и похожие товары

Сверло для точечной сварки RUKO 101107TC Тип: спиральный, Сверло левого вращения: нет, Диаметр:

В МАГАЗИНЕще цены и похожие товары

1 275

1275

WURTH Сверло для точечной сварки HSCO (6мм) Тип: Сверло винтовое (спираль Левиса), Сверло

В МАГАЗИНЕще цены и похожие товары

Сверло для точечной сварки MIGHTY SEVEN 8 мм QE-231P46

В МАГАЗИНЕще цены и похожие товары

Сверло для высверливания точечной сварки своими руками — Домашний уют

Сверло для высверливания точечной сварки

Довольно большое распространение получила технология точечной сварки. Это связано с повышением качества соединения и надежности получаемого шва, а также высокой производительности, которую можно достигнуть при применении подобной технологии. Многие автовладельцы и мастера встречаются с ситуацией, когда нужно провести демонтаж приваренного элемента без его повреждения. В большинстве случаев для этого применяется специальное сверло, так как гидропробойник подходит не во всех случаях. Рассмотрим особенности специального сверла, которое применяется для проведения подобное работы, подробнее.

Ruman › Блог › Как правильно высверлить точечную сварку. Инструменты и приспособления

Начинающие кузовщики часто задаются вопросом, как правильно снять деталь (крыло, порог) при замене, если этот элемент крепиться не на болтах или саморезах, а на заводской точечной сварке. Вот тут нужно сразу определиться, а для чего это нужно. Если снять и выбросить, то тут не нужно долго думать, а сразу болгарку или зубило и рубите как хочется, но не везде…

В местах, где ремонтная деталь подкладывается под метал, к примеру, порог задвигается под среднюю стойку и под крылья спереди и сзади, вот там нужно аккуратно высверлить места точечной сварки.

Не зная о существовании специальных приспособлений, я затачивал простые сверла ровно, чтобы они обрезали металл вокруг сварочной точки от контактной сварки, ох и намучился я с ними, вам скажу. Но не будем о грустном, а перейдем к самой процедуре снятия порога (под замену) с использованием специальных сверл для высверливания точечной сварки.

Общая информация

Сверла для контактной сварки отличаются от привычных строительных свёрл. Они имеют особую форму, благодаря которой их можно использовать для высверливания сварных точек, полученных при контактной сварке. Данный тип сверла можно использовать с большинством типов тонколистового металла: от меди до цинка. Изделия из полимеров так же можно просверлить.

Как мы указали выше, сверло для точечной сварки имеет особую, отличную от привычного сверла форму. На сверле для точечной сварки есть плоский торец и небольшой выступ в виде конуса. Выступ заточен под углом в 90 градусов и позволяет быстро отцентровать сверло относительно сварной точки.

Профессионалы утверждают, что для высверливания сварных точек необязательно использовать специальные сверла для точечной сварки. Мастера своего дела могут сами заточить сверло для высверливания точечной сварки, используя в качестве «основы» обычное строительное сверло. Это действительно возможно. Но заточка сверла — это тема для отдельной статьи. Поскольку процесс весьма трудоемкий и требует опыта. Если вы заинтересовались этой темой, посмотрите ролик ниже.

Сверла в данном виде сварки

Сверла для точечной сварки определить по внешнему виду достаточно легко. У его рабочего торца плоская поверхность, ось имеет конусообразный кернящий выступ под прямым углом. С его помощью убирают центровку сверла, которая является самым трудоемким этапом извлечения результата точечной процедуры.

Из-за возможных трудностей специалисты предпочитают использовать обычное сверло, которое необходимо заточить должным образом.

Альтернативным вариантом для высверливания сварочных точек, считается применение специализированных коронок. В их структуру относят стержень с пружинистым и центрирующим свойством, к которому крепится диск с режущей поверхностью и несколько торцевых зубьев.

Изначально мастер должен вдавить кернящий выступ в металлическую поверхность, после чего, контролируя погружение коронки в саму конструкцию, происходит сверление материала возле сварочного шва.

Чтобы деталь была достаточно жесткой, конструкцию заключают в оправу. В сравнении с методами устранению рассматриваемой сварки при помощи стержня, стоит отметить, что материал детали и самой коронки может быть одинаковым.

Единственное отличие заключается в разновидности стали Р6М5, Р6М5К5 либо Р9К6. Зачастую такой предмет применяют в отечественном производстве для ремонта автомобиля. В сфере китайской промышленности предпочитают быстрорезу другой материал с типов 45Х.

Заточка сверла для точечной сварки

В процессе сварки контактной сваркой металл уплотняется, поэтому высверливать его довольно трудно. Сверла должны быть изготовлены из прочной быстрорежущей стали и иметь специальную заточку.

Для сквозного высверливания. Если детали планируется прокручивать насквозь, можно воспользоваться обычным сверлом, заточенным на конус. Диаметр подбирается на 1-2 мм шире сварной точки.

Для просверливания одной детали. Имеют практически плоскую заточку, в центре сверла есть выступ — поводок. Он предназначен для центровки и по внешнему виду напоминает маленькое сверлышко. Поводок может быть узким — подойдет для работы с тонкой жестью, и широким — подойдет для работы с толстым металлом. Диаметр подбирается по диаметру точки или чуть шире.

Корончатые сверла. Состоят из режущей части, направляющего поводка и хвостовика. Режущая часть может быть изготовлена из мягкого материала с твердосплавными напайками. Внутренний диаметр коронки должен быть на 1 мм шире точки. Особенность работы коронкой заключается в том, что она не высверливает материал точки, а выбирает металл детали вокруг нее.

Повторить самостоятельно форму заточки в гаражных условиях довольно сложно. Важно не испортить поводок и не перегреть металл. Потребуется калиброванный заточный станок и кондуктор. Опытный токарь может заточить сверло на обычном станке, но сверло будет работать хуже.

Сверло

Инструмент для таких целей состоит из трёх участков:

Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

Коронка

Сам по себе инструмент довольно массивный, так что первоначально необходимо хорошо прижать центрирующий стержень к поверхности металла, после чего на слабых оборотах переходить к вырезанию металла. Проблема кроется в том, что малоуглеродистая сталь, а именно из нее сегодня выполняются все кузовные элементы, во время точечной сварки значительно упрочняется, из-за чего от рабочего требуется немало усилий для вдавливания центрирующего стержня в поверхность металла.

Еще одним нюансом во время работы выступает то, что зубья коронки не равномерно врезаются в металл, так как сталь на участке сварки всегда отличается наличием микронеровностей, образующихся вследствие термического воздействия от работы электродов. В итоге появляется большая вероятность эксцентричности нового отверстия.

Опытные мастера рекомендуют заранее кернить участок высверливания, к примеру, шуруповертом, так как часто случается так, что центрирующий стержень неожиданной выскальзывает из гнезда, в результате чего коронка начинает резать металл в неподходящем месте. При таком подходе работнику нужно обзавестись парой приводных инструментов.

На этом проблемы не заканчиваются – быстрый перегрев коронок также негативно сказывается на работе, ведь от теплового расширения коронки новое отверстие в корпусе становится больше, чем нужно, а сама насадка начинает трескаться.

Не забывайте тщательно прочищать коронки от стружки после работы!

Хотя не все столь печально, ведь современные коронки отличаются двухсторонним исполнением, так что после затупления одной стороны можно просто развернуть инструмент и продолжить разрезать металл этим же комплектом.

Как использовать

В качестве инструмента можно использовать обычную бытовую электродрель. Лучше, если она будет маломощной и с малым количеством оборотов. Идеальный вариант — дрель с ручной регулировкой количества оборотов. Так вы сможете без последствий удалить сварные точки, не деформировав деталь.

Вне зависимости от того, какое приспособление вы используете (будь то специальное сверло или обычное сверло с заточкой), вставьте его в дрель и прокрутите несколько раз. Убедитесь, что сверло надежно закреплено и готово к работе.

Прежде чем приступить к высверливанию, мы рекомендуем немного накернить сварные точки при помощи керна. Для этого можно использовать керн небольшого диаметра, менее 2 мм. Далее стандартным строительным сверлом расширьте диаметр полученного отверстия до 3 мм (если точка стандартного размера). Так вы сможете максимально сократить деформации детали при конечном высверливании.

После выполнения подготовительных операций можно начать высверливать точечную сварку при помощи специализированного или заточенного вами сверла. Работа займет считанные секунды за счет предварительной подготовки.

Если у вас дрель с ручной регулировкой оборотов, то установите не более 800 об/мин. При высверливании держите дрель параллельно металлу, ни в коем случае не под углом. Сверло должно быть перпендикулярно поверхности детали.

Процесс высверливания

Отсоединение кузовной детали состоит из нескольких логичных этапов:

Подготовка. Стоит удалить все резинки, молдинги, накладки. Вся кромка стыка должна быть видна. Зачищаем кромку наждачной бумагой — так будут видны все точки. При необходимости узким острым долотом снимается герметик, шпатлевка или наплывы краски.
Кернение точек. Острым керном аккуратными ударами намечаем центр сверления. Накерненные точки помогут держать центр и не сломать сверло в начале работы.
Высверливание. Острым носиком сверло устанавливается в центр сварной точки в намеченное углубление. Высверливать точечную сварку необходимо на низких оборотах, двумя руками следует прочно удерживать дрель — детали неровные, и края инструмента всегда стараются задеть за выступы металла.
Отсоединение поверхностей. Как правило, детали после высверливания продолжают держаться на краске, герметике или не высверленных участках. Отсоединить поможет поддевание плоской тонкой стамеской, ей же вырубаются невысверленные участки.

Коронка для точечной сварки

Инструмент – достаточно массивный, поэтому сначала рекомендуется плотно прижать к поверхности детали центрирующий стержень, а затем, на малых оборотах, приступать к вырезанию металла. Сложность в том, что при точечной сварке малоуглеродистая сталь, из которой изготавливаются все кузовные детали, существенно упрочняется. Поэтому вдавливание в металл центрирующего стержня потребует от работающего значительных усилий.

Вторая проблема — неодновременность врезания зубьев коронки в сталь. Это происходит потому, что поверхность в зоне сварки имеет микронеровности, образовавшиеся в результате термического воздействия от электродов для контактной сварки. Результат – вероятная эксцентричность высверленного отверстия.

Специалисты советуют предварительно кернить места высверливания (например, при помощи шуруповёрта), поскольку нередки случаи, когда центрирующий стержень выскакивает из гнезда, и коронка начинает сверлить сталь совсем в другом месте. В этом случае для операции необходимо иметь два приводных инструмента.

Ещё одна проблема при использовании коронок – их быстрый перегрев, в результате которого эффект теплового расширения увеличивает фактический размер полученного отверстия, и насадка трескается. После использования, коронки необходимо очищать от стружки.

Впрочем, не всё так плохо: коронки имеют двухстороннее исполнение, поэтому при затуплении достаточно перевернуть инструмент на 180º, и продолжать работу тем же комплектом.

Как подготовить участок под высверливание

При рассмотрении подобной технологии стоит учитывать, что от качества подготовки поверхности во многом зависит конечный результат. К особенностям подобной технологии отнесем следующие моменты:

Рекомендуется кернить место высверливания. Для этого можно использовать шуруповерт.
Очистив поверхность от различных загрязняющих веществ можно существенно повысить качество проводимой работы.

Если не провести предварительную подготовку поверхности, то есть вероятность выскакивания стержня. При изменении угла воздействия нагрузки стержень может сломаться. Кроме этого, при довольно большой площади контакта используемый инструмент может сильно перегреваться.

Именно поэтому предусматривается возможность подачи жидкости в зону резания для охлаждения инструмента и обрабатываемой жидкости.

Как заточить?

Как и любой режущий агрегат, инструмент, предназначенный для демонтажа точек сварки, нуждается в обслуживании. При затуплении режущих поверхностей выполняется их заточка, если выполнить эту процедуру правильно и аккуратно, то инструменту можно продлить срок эксплуатации, сохранив при этом все его режущие свойства.

Процесс затачивания инструмента для удаления точечной сварки следующий:

проводится предварительная зачистка острия сверла наждачной бумагой;
режущие боковые поверхности инструмента стачиваются при помощи абразивного круга – эту манипуляцию нужно выполнять очень аккуратно, чтобы сохранить угол заточки режущей кромки инструмента;
проверяют качество затачивания и ровность режущих поверхностей сверла;
выполняется процесс обработки всех краёв сверла с постоянным контролем в процессе работы центровки инструмента, чтобы избежать переточки его с одной из сторон.

Затачивание сверловочного инструмента необходимо выполнять аккуратно. Если нарушить угол заточки режущей части, то сверло придет в негодность.

Если у вас нет самостоятельного навыка точения режущих инструментов, сверло для затачивания можно отдать в специализированную мастерскую.

О том, как заточить сверло для высверливания точечной сварки своими руками, вы можете узнать из видео ниже.

Сверло для высверливания точечной сварки. Как заточить?

Что представляет собой сверло для высверливания точечной сварки

Точечная сварка очень широко распространена и повсеместно используется, практически, во всех сферах промышленности и не только. Однако нередко возникает задача, суть которой заключается не в точечной сварке, а, наоборот, в ее удалении.

Часто, с данной процедурой сталкиваются автовладельцы, в процессе замены или ремонта кузовных деталей и т.д.

И тут гидропробойником удаётся воспользоваться, далеко, не всегда, поэтому наилучший вариант – специальное сверло для высверливания точечной сварки, установленное в патрон электродрели.

Сверло для точечной сварки «опознать» просто – его рабочий торец плоский, а по оси имеется заточенный на конус 90º кернящий выступ, благодаря которому можно избавиться от наиболее трудоёмкого этапа – центровки сверла. Поэтому умельцы часто для высверливания используют обычные свёрла, заточенные специальным образом.

Принципиально возможен и другой вариант высверливания точечной сварки – использование специальных коронок. Такой инструмент включает в себя центрирующий подпружиненный стержень, на который насажен режущий диск с несколькими торцевыми зубьями.

Предполагается, что сначала пользователь вдавливает керн в металл, а затем, по мере погружения коронки в его толщу, производит высверливание металла вокруг зоны сварного шва.

Для придания инструменту необходимой жёсткости, вся конструкция заключена в оправку.

Выполним сравнительную оценку эффективности обоих методов высверливания, предполагая, что металл коронки и сверла одинаков: быстрорежущая сталь Р18 (хотя инструменты такого рода изготавливаются также из сталей Р6М5, Р6М5К5 и даже Р9К6). Предпочтительно использовать инструмент отечественного производства: китайские производители могут вместо быстрореза предложить совсем иную сталь, типа 45Х с ожидаемо плохим финалом.

Коронка для точечной сварки

Специалисты советуют, — предварительно кернить места высверливания (например, при помощи шуруповёрта), поскольку нередки случаи, когда центрирующий стержень выскакивает из гнезда, и коронка начинает сверлить сталь совсем в другом месте. В этом случае для операции необходимо иметь два приводных инструмента.

Из чего состоит сверло для высверливания точечной сварки

Оно состоит из трёх участков:

Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
Посадочной части под патрон электродрели.

При выборе в пользу сверла для точечной сварки необходимо предварительно оценить точность расположения керна, для чего подойдёт штангенциркуль с ценой деления нониуса не 0,1 мм, а 0,01 мм.

Несоосность приводит к тому, что часть сверла работает по незакалённому металлу, а потому нагрузка на инструмент распределяется неравномерно.

Также придётся затрачивать больше времени на периодическую заточку сверла и собственно керна, тщательно выдерживая его угол при вершине и высоту.

Используя сверло для высверливания точечной сварки, также потребуется изменять число оборотов дрели: вначале оно должно быть небольшим, до 700…800 мин-1. Тем не менее, суммарная трудоёмкость операции всё равно меньше, чем в предыдущем варианте, а для высверливания достаточно использовать только один электроинструмент – дрель.

Сверло для высверливания точечной сварки: нюансы при работе и заточке

Многие специалисты по кузовному ремонту сталкивались с ситуацией, когда требовалось заменить какую-либо часть в конструкции авто, соединяемую со смежными элементами посредством точечной сварки. При этом далеко не всегда получается использовать для этого гидропробойник, так что лучшим решением для высверливания точечной сварки становится специальное сверло, размещаемое прямо в патроне электрической дрели.

Конструкция

По внешнему виду распознать сверло для точечной сварки довольно легко – по его оси располагается заточенный на 90 градусов на конус кернящий выступ, существенно упрощающий процесс центровки сверла. Рабочий торец же выполнен плоским. Исходя из этого, многие мастера зачастую пользуются обыкновенными сверлами со специальной заточкой для высверливания отверстий.

Однако возможен еще один метод высверливания точечной сварки при помощи специальных коронок. С этой целью используется инструмент, который состоит из подпружиненного центрующего стержня, поверх которого надевается режущий диск с зубьями по торцевой стороне. В процессе работы мастер должен первоначально вдавливать керн в металлическую поверхность, после чего, по мере опускания коронки в толщину материала, происходит высверливание области сварного шва. Для большей жесткости инструмент дополняется специальной оправой.

Стоит произвести сравнительную оценку эффективности представленных способов высверливания точечной сварки, предположив, что материал сверл с коронками будет идентичен, а именно быстрорежущая сталь Р18. Однако ничто не исключает возможности применения и других сталей, например, Р9К6, Р6М5К5 или Р6М5. Лучше всего пользоваться инструментом отечественного изготовления. Китайские же аналоги за место привычного быстрореза могут использовать другой материал, к примеру, сталь 45Х, эксплуатационный период которой существенно ниже!

Сверло для точечной сварки

Рассматриваемый инструмент предлагает 3 участка:

Посадочный элемент для патрона электродрели.
Основная режущая часть, которая может быть представлена как в обычном исполнении, так с напылением из нитрида титана. В последнем случае продолжительность службы сверла существенно выше, в то время как температура нагрева не станет влиять на габариты режущего элемента. С
Керн. Как правило, его высота составляет порядка 2-3 миллиметров, при этом оставаясь больше толщины металла обрабатываемой детали.

В данном случае процесс высверливания сварки немного облегчается: первым делом керн входит в металлическую поверхность, после чего боковые грани сверла начинают постепенно выполнять нужную операцию. При таком подходе главной проблемой выступает то, что держать инструмент в строго перпендикулярном положении относительно кузовного элемента довольно затруднительно.

Выбирая сверло для точечной сварки стоит заранее позаботиться о точном расположении керна. С этой целью лучше всего использовать штангенциркуль с делением 0,01 миллиметра за место привычных 0,1 миллиметра

Важно подчеркнуть, что несоосность становится причиной того, что часть сверла проходит по незакаленному металлу, в результате чего инструмент начинает подвергаться неравномерным нагрузкам. Помимо этого, больше времени придется отводить на заточку керна со сверлом, каждый раз тщательно вымеряя его высоту и угол при вершине. Пользуясь сверлом с целью высверливания точечной сварки необходимо дополнительно периодически менять число оборотов инструмента, причем в начале работы количество оборотов должно оставаться небольшим, в районе 700-800 мин-1

И все равно суммарная трудоемкость будет оставаться ниже, нежели в прошлом случае, да и для работы потребуется лишь один инструмент – электрическая дрель

Пользуясь сверлом с целью высверливания точечной сварки необходимо дополнительно периодически менять число оборотов инструмента, причем в начале работы количество оборотов должно оставаться небольшим, в районе 700-800 мин-1. И все равно суммарная трудоемкость будет оставаться ниже, нежели в прошлом случае, да и для работы потребуется лишь один инструмент – электрическая дрель.

Коронка

Сверло для высверливания точечной сварки — конструкция, заточка

/ Оснастка /

Время чтения: 3 минуты

Точечная (она же контактная) сварка — одна из самых простых, и вместе с тем часто применяемых технологий соединения металлов и полимеров. Это быстрый метод, благодаря которому можно получить неразъемное соединение.

Но что, если вам необходимо разобрать конструкцию, сваренную с применением контактной сварки? Как убрать сварные точки? Профессионалы часто используют сверло для высверливания точечной сварки своими руками. И зачастую такие работы приходится выполнять в автосервисе. Ведь многие автомобили собираются с применением контактного метода.

Общая информация

Как смастерить контактную сварку своими руками?

Профессионалы утверждают, что для высверливания сварных точек необязательно использовать специальные сверла для точечной сварки.

Поскольку процесс весьма трудоемкий и требует опыта. Если вы заинтересовались этой темой, посмотрите ролик ниже.

Как использовать

Процесс высверливания

Отсоединение кузовной детали состоит из нескольких логичных этапов:

Подготовка. Стоит удалить все резинки, молдинги, накладки. Вся кромка стыка должна быть видна. Зачищаем кромку наждачной бумагой — так будут видны все точки. При необходимости узким острым долотом снимается герметик, шпатлевка или наплывы краски.
Кернение точек. Острым керном аккуратными ударами намечаем центр сверления. Накерненные точки помогут держать центр и не сломать сверло в начале работы.
Высверливание. Острым носиком сверло устанавливается в центр сварной точки в намеченное углубление. Высверливать точечную сварку необходимо на низких оборотах, двумя руками следует прочно удерживать дрель — детали неровные, и края инструмента всегда стараются задеть за выступы металла.
Отсоединение поверхностей. Как правило, детали после высверливания продолжают держаться на краске, герметике или не высверленных участках. Отсоединить поможет поддевание плоской тонкой стамеской, ей же вырубаются невысверленные участки.

Новое сверло прослужит значительно дольше, если его не перегревать и работать аккуратно, дрель должна быть перпендикулярна обрабатываемой поверхности. Обороты лучше установить невысокие, изредка рабочую поверхность нужно смазывать. Толстые детали высверливаются в несколько приемов с периодическим охлаждением режущей части.

Коронка для точечной сварки

Обработка точечной сварки может проводится при применении специальной коронки. Она также применяется для сверления. К особенностям подобного предложения отнесем следующие моменты:

Конструкция включает в себя центральный подпружиненный стержень.
На стержень надевается режущий диски, который по сторонам имеет несколько торцевых зубьев. За счет их определенного размещения проводится удаление металла.
Используемый металл коронки характеризуется высокой износостойкостью. Именно поэтому проблем с удалением сплава, образующегося в зоне резания, не возникает.

Технология применения корон для высверливания точечной сварки характеризуется следующими особенностями:

Крен вдавливается в металл. В самом начале сверления главное исключить вероятность смещения стержня относительно обрабатываемой поверхности.
По мере погружения инструмента в металл происходит высверливание сплава. Главное, чтобы рабочая часть прошла только глубину шва.
Для того чтобы повысить жесткость конструкции инструмент помещается в специальную оправу.

Сверло корончатое по точечной сварке

Стоит учитывать, что при изготовлении сверла для высверливания точечной сварки и коронки применяется практически один и тот же режущий сплав. Примером можно назвать быстрорежущую сталь Р18, которая может выдерживать длительное воздействие высокой температуры без изменения основных эксплуатационных параметров. Стоит учитывать, что китайские производители применяют сплав 45Х, которая характеризуется меньшей эффективностью в применении.

Коронка является достаточно массивным инструментом. Именно поэтому при его применении нужно плотно прижимать рабочую часть к обрабатываемой поверхности. Стоит учитывать, что при работе с малоуглеродистой сталью при точечной сварке структура становится более плотной и прочной. Именно поэтому при работе требуется прикладывать большее усилие.

Еще одной распространенной проблемой можно назвать то, что конструкция коронки определяет неравномерное врезание зубьев в обрабатываемую поверхность. Это связано с наличием различных выступов, которые образуются при точечной сварке. Результатом подобной проблемы можно назвать эксцентриковое высверливание отверстия, после чего разделить сплавленные элементы довольно сложно.

Высверливаем точечную сварку

Кузов любого транспортного средства не является монолитным, а включает большое количество элементов, объединенных между собой в одну конструкцию, причем это производится благодаря точечной сварке. Если требуется снять тот или иной элемент, то прибегают к специальному сверлу, рассчитанному на точечную сварку.

Как подготовить участок под высверливание?

Чтобы работать с кузовом автомобиля было как можно проще, следует убрать с его поверхности герметизирующий состав, краску, а также все дополнительные покрытия — это позволяет довольно хорошо наблюдать точки, где производились сварные работы. Стоит отметить, что профессиональные работники мастерских, занимающихся кузовами транспортных средств, далеко не всегда снимают саму краску. Им вполне достаточно слегка зачистить участки, сваренные по точечной технологии, при помощи шлифовальной бумаги или угловой шлифовальной машинки — этого бывает вполне достаточно, чтобы хорошо видеть сваренный участок.

Эффективное удаление точечной сварки

Проще всего высверлить точечную сварку, так как данная технология является одной из наиболее удобных и довольно аккуратных методов, связанных с разъединением точечно сваренных деталей. Фреза должна идти только на минимальных оборотах, так как при их повышении коронки будут нагреваться чересчур быстро, станут затупляться. Тупое сверло прекратит нормально работать, вместо этого оно будет скользить по металлу.

Стоит отметить, что максимальный диаметр сверла в данном случае находится в промежутке от 7 до 9,5 мм. Для высверливания точечной сварки следует брать сверло, имеющее довольно большой кончик — это позволяет с первого раза удалить провар, а отверстие в дальнейшем заваривается довольно легко.

Еще одним положительным качеством широкого кончика является не слишком высокая точность работы, потому что подобное сверло держать строго перпендикулярно просверливаемой поверхности совершенно необязательно. Кроме того, оно не требует регулярной заточки.

Сверлом с тонким кончиком обычно пользуются опытные автомеханики, так как оно нуждается в более осторожном подходе к выполнению работ, к тому же максимальный высверливаемый диаметр в данном случае составляет всего лишь 2–3 мм. Это довольно удобно в случае, когда сварка осуществлялась небольшими прикосновениями, соответственно, просверливать отверстия значительного диаметра не возникает необходимости. В принципе, при желании можно отыскать в продаже сверла, обладающие еще меньшим диаметром, однако такие изделия удержать прямо, в строго перпендикулярной плоскости будет практически невозможно

Чтобы не допустить такого дефекта, многие пользуются особой конструкцией, позволяющей добиться наиболее эффективного результата: она подразумевает зажим сверла в небольшом патроне, который позволяет добраться даже до наиболее труднодоступных участков

В принципе, при желании можно отыскать в продаже сверла, обладающие еще меньшим диаметром, однако такие изделия удержать прямо, в строго перпендикулярной плоскости будет практически невозможно. Чтобы не допустить такого дефекта, многие пользуются особой конструкцией, позволяющей добиться наиболее эффективного результата: она подразумевает зажим сверла в небольшом патроне, который позволяет добраться даже до наиболее труднодоступных участков.

Когда точечная сварка будет полностью удалена, начинают демонтировать сам кузовной элемент. Проделать такое не слишком сложно: достаточно срезать заклепки, удалить «бабочки» и открутить болты. После этого деталь отойдет сама по себе.

Стоит отметить, что в последнее время вместо высверливания пользуются плазменной резкой. Благодаря ей участки точечной сварки попросту прожигаются по всей толщине железных элементов. Стоит отметить, что данная технология довольно дорогая, поэтому используют ее только в исключительных случаях: большинство специалистов, которые специализируются на кузовных работах, все-таки отдают предпочтение сверлу.

Сергей Одинцов

Как вытащить сломанное сверло из металла

Вытащить сломанное сверло из металла можно различными способами. Для начала рассмотрим самые простые ситуации.

Часть обломка сверла торчит снаружи. В этом случае смажьте отверстие изнутри при помощи шприца. Чтобы вытащить обломанное сверло из металла, используйте клещи или плоскогубцы.
Обломок застрял внутри. В этом случае действуйте так.
Возьмите подходящее сверло такого же диаметра.
Просверлите им отверстие с другой стороны (в той же точке) до застрявшего обломка.
Выбейте его подходящим по диаметру стержнем или инструментом (при этом желательно использовать подкладку).

Обратите внимание! Второй способ актуален только в том случае, если к противоположной стороне заготовки можно получить доступ, и в ней нужно проделать сквозное отверстие. Рассмотрим специальные способы извлечения обломков сверл, застрявших внутри обрабатываемых деталей

Рассмотрим специальные способы извлечения обломков сверл, застрявших внутри обрабатываемых деталей.

Типы борфрез по металлу

Типы борфрез по металлу определяют по их основным характеристикам. Расскажем о них.

Формы борфрез

Борфрезы выпускают с различными по форме головками.

Цилиндрические борфрезы (тип A). Предназначены для обработки плоских поверхностей и снятия заусенцев.

Изображение №2: обработка заготовки цилиндрической борфрезой

Цилиндрические борфрезы с торцами (тип B). Ими обрабатывают не только плоские поверхности, но и различные выборки.

Изображение №3: обработка заготовки цилиндрической бофрезой с торцом

Сфероцилиндрические борфрезы (тип C). Применяются для обработки поверхностей и радиусных переходов.

Изображение №4: обработка детали сфероцилиндрической бофрезой

Сферические борфрезы (тип D). Их сфера применения — обработка контуров и глухих отверстий.

Изображение №5: применение сферической борфрезы

Овальные борфрезы (тип E). Предназначены для обработки угловых швов и формованных деталей.

Изображение №6: обработка заготовки овальной борфрезой

Параболические борфрезы с закругленными концами (тип F). Их используют для тех же целей, что и инструменты с овальными головками.

Изображение №7: обработка детали параболической борфрезой типа F

Параболические борфрезы с заостренными концами (тип G). С их помощью выполняют финишную обработку угловых швов и снимают фаски.

Изображение №8: применение параболической борфрезы типа G

Пламевидные борфрезы (тип H). Используются для обработки формованных деталей.

Изображение №9: обработка детали пламевидной борфрезой

Конические борфрезы (конусность — 60°, тип J). Их основные сферы применения — зенкование, снятие фасок и обработка кромок.

Изображение №10: обработка детали конической борфрезой типа J

Конические борфрезы (конусность — 90°, тип K). Применяются для тех же целей.

Изображение №11: применение конической борфрезы типа K

Конические борфрезы с закругленными концами (тип L). Лучше всего подходят для обработки формованных деталей и труднодоступных мест.

Изображение №12: обработка детали конической борфрезой с закругленным концом

Конические борфрезы с заостренными концами (тип M). Сферы применения те же.

Изображение №13: применение конической борфрезы с заостренным концом

Конические борфрезы с обратными конусами (тип N). Ими обрабатывают углы и пазы.

Изображение №14: применение конической борфрезы с обратным конусом

Типы заточек (насечек)

Существуют борфрезы с заточками следующих типов.

Заточка-стружколом. Борфрезы с такими насечками применяют для черновой обработки.
Укрупненная. Борфрезы с такой заточкой предназначены для обработки алюминия и иных мягких металлов.
Одинарная. Профиль зуба используется максимально. Борфрезы с одинарными насечками используют для быстрого снятия припусков. Качество обработки — высокое. Стружка получается длинной.
Двойная. Слои металла при использовании инструментов с такой заточкой снимаются легко и точно. Качество поверхности также на высоте.
Улучшенная. Борфрезы с улучшенными насечками предназначены для обработки заготовок из закаленных сталей и для использования при очень высоких требованиях к качеству поверхности.
Алмазная. Борфрезами с такими заточками обрабатывают заготовки из особо твердых материалов. Поверхности получаются очень чистыми.

Фотография №2: борфрезы с алмазными заточками

5 лучших способов удаления точечных сварных швов своими руками — Иствуд

16 сентября 2015 г.

Как лучше всего избавиться от раздражающих точечных сварных швов?

Когда вы разбираете свой проектный автомобиль, вы неизбежно столкнетесь с точечными сварными швами, которые необходимо удалить. Их может быть сложно удалить, особенно если вы хотите сохранить как можно больше исходного металла. Хорошая новость заключается в том, что, приложив немного усилий и терпения, вы можете удалить точечные сварные швы с металла и перейти к следующей задаче. В этом руководстве рассматриваются пять самых простых методов удаления пятен, которые можно использовать в мастерской.

Как и многие другие аспекты реставрации автомобилей, одну и ту же задачу можно выполнить несколькими способами. Все сводится к тому, какой метод лучше всего подходит для вас. Все эти методы удаления точечных сварных швов преследуют одну и ту же цель. Какой из них вы выберете, зависит от того, какие инструменты у вас есть и насколько глубоко вы хотите углубиться.

Начнем с самого простого метода: фрезы для точечной сварки. Эти инструменты используются для разделения панелей, сваренных точечной сваркой, и с меньшей вероятностью могут повредить листовой металл, чем панельный резак. Но даже эти инструменты имеют несколько вариаций.

Резка точечных сварных швов

Первым и наиболее распространенным вариантом является резак для точечной сварки. В нем используется небольшой центрирующий штифт, который первым контактирует с панелью; это предотвращает блуждание резака. Штифт находится на пружине, поэтому, как только вы нажмете на панель, он вдавится и начнет прорезать панель. Отрезной диск похож на кольцевую пилу по дереву, которая немного больше, чем точечный сварной шов. Их можно заменить режущими головками разного размера в зависимости от вашего проекта.

Преимущество этого типа резака перед остальными состоит в том, что после того, как режущая головка просверлит первую панель, панели можно будет разделить. Вы не останетесь с отверстием, прорезанным насквозь через обе панели. Такие резаки для точечной сварки стоят от 25 до 80 долларов. Это дороже, чем некоторые другие методы, но это самый профессиональный и точный метод для резки точечных сварных швов.

Сверление точечных сварных швов специальной насадкой

Следующий резак для точечной сварки немного дешевле и выполняет ту же основную функцию. Это сверло для точечной сварки представляет собой очень широкое, но плоское сверло с самоцентрирующимся наконечником, поэтому оно не будет блуждать. (Если ваше сверло не имеет самоцентрирующегося наконечника, вы можете уменьшить блуждание, сделав небольшой паз в месте сварки с помощью металлического пробойника.) Преимущество этих сверл для точечной сварки состоит в том, что они сделаны из цельного куска металла, поэтому нет осколков, которые могли бы сломаться.

Основным недостатком является то, что каждый резак предназначен для точечной сварки определенного размера, в отличие от первого варианта, где режущая головка может быть заменена для работы с точечной сваркой различных размеров. При цене от 30 до 40 долларов они могут быть дороже, чем стандартное сверло, но они намного точнее и служат намного дольше, чем стандартное сверло (и не будут так легко просверливать обе панели).

Технический совет 1. При использовании этого метода удаления пятен или метода № 3, описанного ниже, вы должны выбрать сверло размером от 1/8 до ¼ дюйма больше, чем размер самого точечного сварного шва. Это гарантирует, что сварной шов и любые утечки будут полностью удалены.

Использование обычной дрели для сверления сварных швов

Следующий способ, безусловно, самый простой и легкий. Однако это не обязательно делает его лучшим вариантом. Никаких специальных инструментов не требуется — вам понадобится только дрель и набор стандартных сверл. Просто выберите правильное сверло и начните сверление. Этот метод работает очень хорошо, но требует гораздо больше времени и может быстро изнашивать сверла.

Хотя это самый простой способ удаления точечных сварных швов, использование обычной дрели сопряжено с двумя другими серьезными проблемами. Во-первых, почти невозможно сохранить обе панели, так как вам придется полностью просверливать обе. Вторая проблема этого метода заключается в том, что вы не сможете удалить много точечных сварных швов, потому что даже самые лучшие сверла со временем затупятся, а значит, вам придется постоянно покупать новые сверла. Один из способов уменьшить износ сверла — сначала просверлить небольшое направляющее отверстие, а затем использовать сверло большего размера для удаления точечной сварки. Этот метод требует очень много времени и может вызвать разочарование, если ваши сверла затупятся.

Технический совет 2. Когда вы выполняете сверление любого типа, будь то с помощью специального резака для точечной сварки или с помощью обычного сверла, вы всегда должны использовать смазку или смазочно-охлаждающую жидкость. Это поможет сохранить биту прохладной и увеличит срок службы ваших бит.

Технический совет 3. При всех трех методах резки держите фрезу или сверло вращающимся, когда вы удаляете его из металла. Это помогает вытягивать мусор/стружку и предотвращает заедание. Используйте проволочную щетку или пылесос, чтобы удалить остатки мусора.

Охватывает три метода удаления точечных сварных швов, которые включают резку. (Для получения дополнительной информации см. наше руководство Какой резак для точечной сварки является лучшим .) Теперь давайте рассмотрим два других метода избавления от этих сварных швов.

Звездный метод удаления точечных сварных швов

Если у вас нет дрели или сверл, но вы все равно хотите или должны удалить точечные сварные швы, есть еще один метод, который является скорее последним средством. Для этого вам понадобятся такие инструменты, как отрезной круг и либо молоток с пробойником, либо пневматический молоток с насадкой-зубилом. Сначала вырежьте звездообразный узор прямо поверх сварного шва; вам нужно будет только прорезать верхнюю панель. Затем, используя пробойник или долото, слегка ударьте по центру разреза, чтобы освободить остальную часть металла. Если вы можете добраться до нижней части панели, этот шаг может стать проще, если использовать отвертку, чтобы разъединить две части. Этот метод следует использовать только в крайнем случае, когда вам не нужна верхняя панель.

Шлифовка точечных сварных швов

Последний метод также является крайним средством, но в крайнем случае он позволит выполнить ту же задачу за меньшее время, чем звездный метод. По сути, вы шлифуете точечные сварные швы и удаляете часть металла, чтобы облегчить фактический процесс удаления. Используя угловую шлифовальную машину, удалите металл непосредственно над точечным сварным швом, не прожигая панель. После того, как вы удалили большую часть первого слоя металла, используйте пробойник или долото и молоток, чтобы освободить остальную часть металла. Если вы не уверены, сколько металла вы удалили, нажмите на центр точечного сварного шва, и появится контур точечного сварного шва.

Все эти методы удаляют точечные сварные швы с панелей из листового металла. Однако только резак для точечной сварки и дрель для точечной сварки позволят вам удалить сварной шов, не повредив другую панель. В долгосрочной перспективе более высокая цена этих инструментов будет стоить времени, которое они сэкономят с точки зрения процесса удаления и возможности повторного использования панелей.

Прочтите Блог Иствуда и Технический архив , где вы найдете дополнительные инструкции, советы и рекомендации, которые помогут вам во всех ваших автомобильных проектах. Если у вас есть рекомендация для будущей статьи или проекта, который вы хотите объяснить, не стесняйтесь оставлять комментарии.
