Сварка полуавтоматическая – Сварка полуавтоматом для начинающих — основные аспекты и азы

Содержание

ГОСТы и технология полуавтоматической сварки газом

Трудно себе представить качественное производство металлических изделий без применения сварочных работ. – это один из самых распространенных методов, применяемых для варки черных и цветных металлов различной толщины.

Применение специальных технологий при сварке полуавтоматом позволяет значительно повысить качество сварного шва и ускорить процесс. Подобный вид сварки активно используется на многих станциях технического обслуживания автомобилей для выполнения кузовного ремонта.

Что такое полуавтоматическая сварка?

Прежде чем начать осваивать технологию полуавтоматической сварки следует узнать устройство аппаратуры.

Электромеханический инструмент, называемый , в конструкции включает:

  • основной блок, отвечающий за подачу питания и электродной проволоки;
  • сварочный рукав или шланг;
  • горелку, внутри которой расположена проволока;
  • токопроводящий наконечник;
  • систему подачи защитного газа.

Некоторые крупные предприятия используют полуавтоматические стационарные модели, обеспечивающие быструю скорость сварки, равномерный шов и низкое потребление электрической энергии.

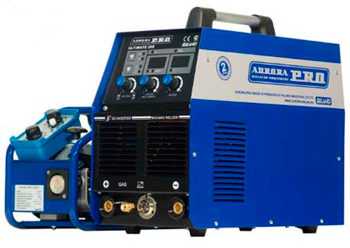

Аппарат полуавтоматической сварки.

Все виды полуавтоматических автоматов по способу работы делятся на:

  • аппаратуру для сварки в среде инертных газов;
  • устройство, использующие для основы флюс;
  • аппараты, использующие порошковую проволоку;
  • универсальные полуавтоматы.

Все виды сварочных полуавтоматов идеально подходят для выполнения работ по соединению изделий из цветного или черного металла.

По методу подачи электродной проволоки сварочные автоматы полуавтоматического типа делятся на:

  1. Стационарные.
    Аппаратура жестко закреплена на подставке или специальной консоли.
  2. Переносные.
    Устройство выполнено в виде переносимой тумбы.
  3. Передвижные.
    Специальная тележка, приспособленная к передвижению по одному помещению.

По расположению подающих роликов полуавтоматы можно условно разделить на:

  • толкающие;
  • тянущие;
  • толкающе-тянущие.

Особенности технологии

Полуавтоматическая сварка позволяет качественно сваривать даже ржавый или оцинкованный металл. Соединяя изделия из сложно свариваемых материалов лучше всего использовать медную или алюминиевую проволоку, поскольку данные металлы позволяют получить крепкий и равномерный шов.

В целом, технология сварки в защитном газе или с использованием флюса включает такие подготовительные шаги:

  • очистка и обезжиривание свариваемых поверхностей при помощи популярных растворителей;
  • проверка газового оборудования;
  • выполнение пробного шва, для корректировки настроек сварочной аппаратуры;
  • тонкий подбор силы тока и напряжения.



Сварка в среде защитного газа – это наиболее простой вариант использования аппаратуры. Газ для полуавтоматической сварки подойдет любой: углекислый, гелий, азот или аргон. Техника выполнения сварочных работ одинакова для всех газов.

Чаще всего начинающие сварщики выбирают для сварки углекислый газ, ввиду его дешевизны и достаточно хороших параметров.

Преимущества полуавтоматической сварки в углекислой среде:

  • сохранение внешнего вида изделия;
  • возможность обработки даже самых тяжело доступных участков;
  • минимальное количество отходов;
  • прочный и тонкий сварной шов;
  • быстрая скорость выполнения работы.

Сварка в среде углекислого газа является одним из самых простых методов соединения металлических изделий.

Выбор тока для сварки полуавтоматом.

Качество сварного шва может зависит от следующих тонкостей:

  • метод ведения проволоки;
  • соблюдение нужного интервала между соединяемыми деталями;
  • несоблюдение норм выполнения работ.

Сварка полуавтоматической аппаратурой без газа – это альтернативный вариант соединения металлов, позволяющий предотвратить возникновение окислов и проконтролировать получение высококачественного шва.

Метод безгазовой сварки подразумевает использование прямой подачи тока и применения порошковой или флюсовой проволоки. В процессе сварки при сгорании проволоки образуется газовая среда достаточная для качественного выполнения работ.

Соединение стальных изделий при помощи безгазовой полуавтоматической сварки делятся на этапы:

  • приобретение сварочной стальной проволоки с флюсом;
  • включение подачи проволоки;
  • поворот переключателя в положение включение;
  • закладка флюса внутрь воронки;
  • открытие защитной заслонки для выпуска флюса;
  • запуск прибора кнопкой пуск;
  • ожидание появление электрической дуги;
  • непосредственное выполнение работ.

Важно отметить, что полуавтоматические сварочные устройства позволяют сваривать даже алюминиевые детали, обладающие нестандартными характеристиками. Для соединения изделий из алюминия необходимо использовать аргон в качестве защитного газа.

Благодаря наличию инертной атмосферы оксидная алюминиевая пленка, после ее разрушения, не сможет появиться снова и ничто не помешает спокойно выполнять работу.

Настройка сварочного аппарата

Качественная сварка полуавтоматом для начинающих не может обойтись без тонкой настройки аппаратуры.

Перед использованием устройства сварщик должен установить:

  • силу тока;
  • скорость подачи проволоки;
  • необходимое давление защитного газа.



Большинство полуавтоматов для сварки поставляется вместе с сопроводительной документацией, содержащей оптимальные настройки для тех или иных режимов работы. Там указаны параметры, от которых следует отталкиваться при тонкой настройке аппаратуры.

Проверить правильность настройки параметров можно на отдельных ненужных кусках металла. Для выставления правильных параметров при работе в среде защитных газов необходимо следить, чтобы сварной шов был гладки и равномерный, без потеков и прерываний.

Оптимальное давление рабочего газа, как правило, должно находиться в пределах между 1-2 атмосферами.

Подготовка полуавтомата к работе включает следующие шаги:

  1. Выбор оптимального радиуса проволоки.
    Большинство данных расходников идут с радиусом от 0.03 до 0.06 сантиметров. Наиболее оптимальным выбором для большинства материалов является проволочный радиус 0.04 сантиметра.

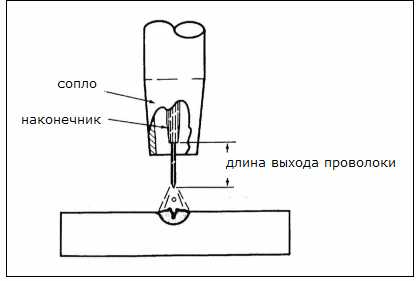

  2. Протяжка проволоки до выхода из горелки и настройка степени ее прижатия.
  3. Подготовка оптимального защитного газа.
    Чаще всего используется два вида газа: углекислый и аргон. Первый вариант дешев, распространен и отлично подходит для сваривания стальных деталей. Аргон более дорогой защитный газ, обеспечивающий высокую стабильность электрической дуги и уменьшающий количество металлических брызг при проведении работ.
  4. к аппаратуре.

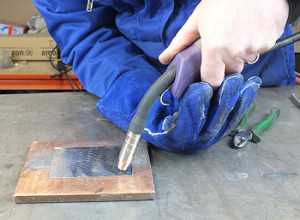

Сварка полуавтоматом в среде защитного газа.

При настройке аппаратуры необходимо придерживаться определенных правил, позволяющих, при наличии определенных умений, получить ровный и качественный шов:

  • обеспечение равномерного горения дуги;
  • установка электродной проволоки направление вперед;
  • проведение очистки швов от накопившегося шлака.

Наиболее оптимальные настройки аппаратуры указаны в сопроводительной документации к сварочной установке. Однако, не всегда стоит полностью доверять заводским параметрам.

Так, на рабочие свойства устройства могут влиять:

  • различные режимы работы;
  • качество электрической сети;
  • состав соединяемого сплава;
  • температура окружающей среды;
  • толщина и состав присадочной проволоки;
  • пространственные положения работ;
  • состав защитного газа.

Самыми часто возникающими ошибками при настройке аппаратуры для сварки являются:

  1. Громкие посторонние звуки, напоминающие треск.
    Подобные симптомы могут быть при недостаточной скорости подачи припоя. Дабы избежать таких недоразумений следует увеличить скорость подачи присадочных материалов.
  2. Сильные разбрызгивание металлических капель.
    Неисправность возникает при недостатке защитного газа. Устранить проблему можно проверив редуктор или увеличив мощность газового потока.
  3. Плохой провар и низкое качество шва.
    Неисправность, связанная с неправильной настройкой напряжения и индуктивности.
  4. Неравномерная ширина валика.

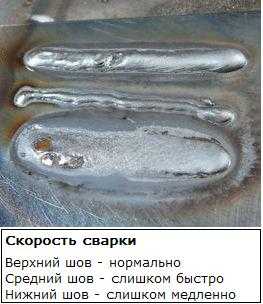

    Дефект может возникать из-за неверного выбора скорости движения горелки.

Виды сварочных швов при полуавтоматической сварке

Технология сварки полуавтоматом позволяет получать различные типы швов, в зависимости от настроек аппаратуры.

По виду соединения швы, полученные полуавтоматом, делятся на:

  • стыковые;
  • тавровые;
  • нахлестовые;
  • угловые.

Особенности сварки полуавтоматом.

По пространственному положению сварные швы принято разделять на:

  • горизонтальные;
  • вертикальные;
  • потолочные;
  • нижние.

Выполнение популярных потолочных швов, как правило, производится в два этапа:

  1. Проваривание коренного шва.
    Подготовительный шов обычно выполняется трехмиллиметровыми электродами с небольшой силой тока.
  2. Полное завершение шва.

Второй сварочный этап выполнения потолочного шва может выполняться двумя способами:

  1. Сваривание при помощи коротких отрывистых швов или точечной проварки.
    Такой метод сварки не дает каплям расплавленного металла падать на оператора. При выполнении подобной процедуры может потребоваться дополнительные проваривание в начале и конце шва.
  2. Варка при максимально короткой дуге.
    Подобный подход позволит дать металлу быстро застыть, сразу после отвода электрического пламени.



Нижние соединения, выполняемые при помощи полуавтомата или ручной дуговой сварки, часто используются на заводах и производствах. Такие швы обеспечивают высокие механические характеристики, благодаря равномерному распределению расплавленного металла.

Режимы сварки полуавтоматом при выполнении угловых соединений могут быть различными.

Таблица характеристик сварочного полуавтомата.

Сварка полуавтоматом с газом угловых металлических конструкций может производится:

  1. С перпендикулярным расположением двух заготовок.
    Подобная техника позволяет проварить лишь внутренний стык. Варка перпендикулярно расположенных трубок должна включать выполнение концентрического шва по окружности.
  2. С углом менее 60 градусов между свариваемыми деталями.
    Лучший вариант выполнения углового . В таком случае заготовки полностью провариваются.

Стыковой шов – это наиболее популярный метод соединения трубопроводов или стальных листов.

Подобный вариант сварки делятся на:

  • одностороннюю проварку;
  • одностороннюю проварку и обработку;
  • двухстороннюю проварку.

Односторонняя сварка в защитных газах применяется при толщине изделий не более 4 миллиметров. Если детали имеют толщину более 8 миллиметров, необходимо выполнять двухстороннюю сварку.

Лучшим методом обеспечения высокой прочности толстого изделия при односторонней сварке является разделка кромок. Выполнение разделки проводится при помощи болгарки или напильника. В процессе обработки соединяемых торцов образуется скос под 45 градусов.

Соединение внахлест, как правило, выполняется для обеспечения высокой сопротивляемости изделия на разрыв. Шов следует выполнить по обе сторону соприкасаемых поверхностей, дабы избежать скопление влаги.

Тавровое соединение в большинстве случаев используется для закрепления основания металлической конструкции. При толщине металла более 4 миллиметров, рекомендуется использовать двухсторонний вариант шва.

Вертикальный

Технология сварки полуавтоматом вертикального шва имеет несколько важных принципов:

  1. Расплавленные капли металла должны застывать быстрее, чем при обычной сварке.
    Такое условие необходимо из-за постепенного стекания расплавленного метала вниз под действием сил всемирного тяготения. Обеспечить необходимый размер капель можно лишь уменьшением размера сварочной дуги.
  2. Вертикальная сварка производится снизу-вверх.
    Способ сварки обеспечивает отсутствие наплывов и неровностей при выполнении вертикального шва.

Существует несколько правил, выполнение которых может гарантировать получение качественного вертикального соединения при выполнении варки сверху-вниз:

  • использование короткой дуги;
  • перпендикулярное расположение электрода в начале сварки;
  • расположение электрода под острым углом, относительно сварочного шва.

Устройство подачи сварочной проволоки.

Подобные шаги хотя и позволяют получить вертикальный шов путем проварки полуавтоматом сверху вниз, но как показывает полученные опытными сварщиками уроки, такие соединение обладают куда более скудными характеристиками.

Существует три технологии сварки вертикальных швов полуавтоматом:

  1. Треугольник.
    Применяется при соединении деталей толщиной менее 2 миллиметров. Суть метода заключается в следующем: во время работы сварочной дуги снизу-вверх жидкий металл натекает на уже застывший. При этом стекающий шлак двигается под определенным углом, изображая треугольник.
  2. Елочка.
    Метод, используемый для соединения 2-3 миллиметровых зазоров. Сварка начинается от плоскости одной из кромок. Затем при помощи электрода плавится металл во всей толщине заготовки, после чего дуга ведется до самой глубины зазора.
  3. Лестница.
    Лучший вариант для устранения больших зазоров между деталями. Метод предусматривает выполнение сварочных работ при помощи зигзагообразного перемещения электродов от кромки к кромке.

Горизонтальный

Сварки полуавтомат позволяет выполнять высококачественные горизонтальные швы. Выполнение подобных операций мало чем отличается от создания вертикальных соединений. Выполнение сварочного процесса можно выполнять как справа-налево, так и слева-направо.

Получить качественный горизонтальный шов можно, учтя данные тонкости:

  • сила горения дуги должна быть равноценна силе тяжести металлических капель;
  • скорость перемещения необходимо подбирать отдельно для горизонтального шва;
  • сварочные работы следует проводить непрерывно, дабы удержать под контролем расплав.



Дуговая сварка иногда не позволяет завершить шов за один подход. В таком случае можно использовать технику сваривания с периодическим гашением дуги. При толщине металла до 4 миллиметров допускается применение различных сварных рисунков.

В остальном, качество выполнения горизонтального соединения полуавтоматом или ручной аппаратурой полностью зависит от мастерства сварщика.

Полуавтоматический сварочный аппарат.

Процесс создания сварочного горизонтального шва можно условно разделить на четыре этапа:

  1. Создание корневого валика.
    Корневой сварочный валик делается короткой электрической дугой. Угол наклона электрода к поверхности должен составлять порядка 80 градусов. Первичный валик, как правило, создается с максимально допустимой для аппаратуры силой тока.
  2. Формирование вторичного валика.
    Процесс начинается с выставления средней силы тока. Вторичный валик изготавливается в один проход, при котором желательно использовать электрод с большим диаметром. Второй сварочный валик следует формировать по технологии углом вперед.
  3. Получение третьего валика.
    Третичный валик может создаваться двумя способами в зависимости от успешности предыдущего этапа. Если вторичный валик имеет большую площадь, то третий должен лечь ровно по центру. Если второй валик получился стандартным, то третий этап выполняется в два подхода.
  4. Окончательная проварка деталей.

В процессе выполнения работ следует внимательно следить за верхней частью формируемого шва, поскольку именно в этой области проявляются различные сварочные дефекты.

Сварка тонкого и толстого металла

Характер сварочных работ полуавтоматом зависит от вида свариваемого изделия.

Соединение тонкого металла в зависимости от вида изделия, производится двумя способами:

  1. Обычный листовой металл может быть сварен любыми методами.
  2. Заклепочный тонкий металл следует соединять внахлест и проваривать через подготовленные заранее отверстия в верхнем листе.

Электрическая схема полуавтомата.

Сваривая тонкие металлические изделия нужно не забывать такие тонкости:

  • силу тока, напряжение и скорость выхода проволоки необходимо отрегулировать в меньшую сторону;
  • запрещается задерживать электрическую дугу на одном месте, поскольку эту может повлечь за собой прожег изделия или наплыв сварочного валика;
  • тонкий заклепочный металл важно сваривать, начиная с центра нижней заготовки, дабы избежать залития подготовленных отверстий.

Если сварной шов не обязательно должен быть герметичным, можно выполнить точечные сварочные работы с промежутком от 1 до 5 сантиметров.

Толстый металл с толщиной стенок более 4 миллиметров соединяется при помощи снятия фасок со свариваемых поверхностей. Подобная подготовка позволяет получить ровный шов и качественно проварить заготовки.

Выполнение сварочных работ с толстыми металлами следует проводить с использованием небольших колебательных движений горелки. Таблица режимов сварки, идущая к каждому полуавтомату, содержит обширные сведения о оптимальных параметрах для сварки толстых металлических изделий.

Основные правила соединения толстых металлических изделий:

  • зазор между деталями должен составлять не более 2 миллиметров;
  • ширина должны быть равна толщине заготовки;
  • выбор сварочных материалов следует проводить в зависимости от соединяемых металлов.

Если стоит задача хорошо проварить металлические изделия с шириной более 5 миллиметров, то следует выполнять работу в несколько подходов. Вначале необходимо создать сварное соединение по центру заготовки, а во второй и третий подход можно проварить детали сверху и снизу.

Сварочные работы рекомендуется выполнять на улице или в хорошо вентилируемом помещении.

Особенности сварки с проволокой

Особенности сварки с проволокой полуавтоматической аппаратурой заключаются в следующем:

  • присадочный материал должен соответствовать химическому составу свариваемого изделия;
  • проволока должна отвечать государственным стандартам и быть изготовлена из правильных компонентов;
  • сроки и условия хранения присадочной проволоки должны четко соблюдаться.

Обзор особенностей работ с использованием присадочной проволоки следует начать со сварочных азов. Большинство металлов, свариваемых на или в домашних условиях – это сталь и марганец. Проволока для соединения таких изделий является наиболее востребованной.

Сварка черных металлов, как правило, производится при помощи таких видов присадочного материала:

  1. Проволока Св-08ГС для соединения низкоуглеродистых и легированных сталей.
  2. Проволока Св-08Г2с для сваривания высокоуглеродистой стали.

Нередко для сварки изделий из черного металла используется порошковая проволока. Такой присадочный материал позволяет проводить сварочные работы без дополнительной подачи газа в зону варки.

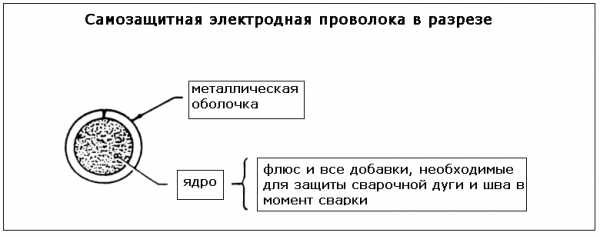

Самофлюсующаяся проволока – это трубка из низкоуглеродистой стали с сердечником из порошка. При плавлении металла освобождается порошок, формирующий газовую среду для защиты сварного шва. Как правило, в состав флюсующего порошка входит рутил и металлическая пыль.



Нержавеющая сталь сваривается проволокой марок Св.-06Х19Н9Т, Св.-04Х18Н9 или Св.-01Х19Н9. Данная присадочная проволока обеспечивает хорошие механические и физические свойства сварного шва.

Соединение алюминиевых деталей осуществляется при помощи проволоки СВ-АК5. Характерной особенностью данного присадочного материала служит уникальный цвет шва. Непосредственно перед соединением алюминиевых изделий следует выполнить подготовку.

Сварка полуавтоматом при помощи порошковой проволоки.

Подобная процедура делится на шаги:

  1. Создание скосов или фасок.
  2. Механическая очистка поверхностей.
  3. Промывка едкими веществами для замедления возникновения тугоплавкой оксидной пленки на поверхности алюминиевого изделия.
  4. Подготовка тефлонового канала для уменьшения трения присадочной проволоки о стенки полуавтоматического сварочного устройства.

Пошаговая инструкция по использованию углекислотой сварки для новичков включает следующие подпункты:

  • уборка всех посторонних предметов с рабочего места;
  • включение максимального освещения;
  • подготовка материала и инструментов;
  • проверка соединения кабелей и работоспособности удлинителей.

После выполнения вышеназванных пунктов следует переходить к подготовке аппарата электродуговой сварки.

Для этого нужно:

  • раскрутить сварочный рукав;
  • подключить газовый баллон;
  • проверить сопло горелки;
  • удобно разместить все соединяемые детали и надежно их закрепить;
  • одеться в рабочую одежду сварщика;
  • включить полуавтоматическую аппаратуру в сеть;
  • поднести горелку к месту предполагаемого соединения.

По завершении сварочных работ с использованием проволоки следует:

  • убрать пальцы с кнопок подачи проволоки;
  • перекрыть подачу газа;
  • выключить питание аппаратуры;
  • дать шву остыть в течение нескольких минут;
  • при обнаружении дефектов повторить сваривание.

Сварочный полуавтомат позволяет пользоваться всеми видами присадочной проволоки.

При выполнении работ важно не забывать о средствах защиты.

Полуавтомат сварочный с тиристорным управлением.

Наиболее полная экипировка сварщика состоит из:

  1. Защиты глаз.
    Идеальной экипировкой для защиты зрения сварщика служит маска, защитные щитки и очки.
  2. Защиты дыхательных органов.
    Специальные фильтрующие маски помогут мастеру существенно сократить воздействие вредных испарений на внутренние органы.
  3. Защиты от брызг.
    Полная защита тела должна включать огнезащитную куртку и брюки. Можно использовать комбинезон.

Техника безопасности при выполнении сварочных работ предусматривает выполнение таких правил:

  1. Проведение работ с деревянных подмостей.
    Запрещается использование металлических защитных масок и шлемов.
  2. Обеспечение светового потока от источника с питанием 12 вольт.
  3. Обеспечение страховки сварщика при помощи бечевки, закрепленной на поясе.
    Размер веревки должен быть не менее 2 метров.
  4. Обеспечение рабочего места специальной вытяжкой, обеспечивающей удаление вредных испарений из рабочей зоны.
    В случаях, когда невозможно обеспечить вытяжку, сварщик должен работать в шланговом противогазе или респираторе.
  5. Запрещается дотрагиваться голыми руками до свариваемой заготовки.
  6. Запрещается проведение работ на открытой территории при атмосферных осадках.

Заключение

Каждый из современных специалистов хорошо знает, что такое сварочный полуавтомат. Развитие новых технологий позволило начинающим мастерам быстро усвоить как работать на сварочном инструменте.

Современные полуавтоматические устройства поставляются с исчерпывающими инструкциями, в которых указано как варить сваркой и какое расстояние при сварке следует соблюдать.

Благодаря простоте устройств, даже домашние мастера в совершенстве освоили как правильно варить сварочным аппаратом полуавтоматического типа и каким образом следует держать горелку.

tutsvarka.ru

зачем он нужен и как его использовать?

Время чтения: 8 минут

Полуавтоматическая сварка — одна из самых часто используемых в профессиональной и полупрофессиональной среде. Полуавтомат можно найти как в гараже у дачного умельца, так и на станции технического обслуживания или в цеху. Сварка полуавтоматом чуть сложнее, чем сварка обычным инвертором. Но полуавтомат все равно гораздо проще и понятнее в применении, чем тот же трансформатор.

Для сварки полуавтоматом вам понадобится электродная проволока, газовый баллон и ваши навыки. Этого достаточно для формирования качественных и долговечных швов. В этой статье мы подробно объясним, что такое сварочный полуавтомат и как он функционирует, а также для чего нужен такой сварочный аппарат. Вы узнаете принцип работы полуавтомата, его разновидности и особенности применения.

Содержание статьи

Сварочный полуавтомат: устройство и принцип работы

Полуавтомат — это инверторный сварочный аппарат, применяемый для TIG сварки и MIG/MAG сварки. Также может иметь встроенный режим ММА сварки. От обычного инвертора отличается возможностями. Инвертор используется в паре с электродом и применяется для ручной дуговой сварки. А полуавтомат используется с электродом, проволокой, газом. Соответственно, его возможности куда шире, и такой аппарат можно использовать для сварки в среде защитного газа. Получаемые швы отличаются высоким качеством и надежностью. Ниже показано, из чего состоит комплект оборудования для полуавтоматической сварки. Исходя из этого несложно понять устройство сварочного полуавтомата.

Полуавтомат получил свое название из-за механизма, подающего сварочную проволоку в зону сварки. Механизм работает в полуавтоматическом режиме, отсюда и многочисленные словосочетания «сварка полуавтоматом», «полуавтоматическая сварка» и т.д.

Принцип работы полуавтоматической сварки прост. В подающий механизм устанавливается бобина с проволокой, которая во время сварки подается в сварочную зону, так что нет необходимости часто сменять электроды, как при ручной дуговой сварке. Одновременно с подачей электродной проволоки подается защитный газ. Электрод и свариваемый металл находятся под напряжением, и в газовом облаке происходит разряд. Возбуждается дуга. Она и плавит металл, благодаря чему можно сформировать шов.

Некоторые преимущества полуавтоматической сварки:

  • Высокое качество сварных швов
  • Высокая производительность сварки
  • Технология проста и понятна в эксплуатации
  • Широкая сфера применения

Разновидности

Сварочное оборудование полуавтоматического типа может быть бытовым, профессиональным и промышленным.

Аппараты для бытовой сварки можно использовать для несложного ремонта кузова авто или забора. Их стоимость редко превышает 300$. Профессиональному полуавтомату под силу сварка профильной трубы и сложных металлоконструкций. Если вы выбираете полуавтомат для сварки трубопроводов, то присмотритесь именно к профессиональным и полупрофессиональным моделям. В этой статье мы подробно рассказываем, как сварить газовые трубы полуавтоматом. Стоимость профессионального полуавтомата может начинаться от 300-500$ и доходить до нескольких тысяч (а порой и десятков) долларов.

Промышленные полуавтоматы редко можно встретить в прямой продаже. Они очень дорого стоят и применяются на крупномасштабных производствах.

Новички часто интересуются, можно ли покупать китайский полуавтомат? Или стоит переплатить за оборудование от более именитого производителя? На наш взгляд, покупка недорого китайского полуавтомата оправдана, если вы стеснены в средствах. Не обязательно сразу покупать дорогой аппарат, если вы не планируете использовать его на все 100%. Приобретите более бюджетную модель и обучитесь азам полуавтоматической сварки. К тому же, большинство полуавтоматов ценой до 1000$ все равно собираются в Китае. И порой один завод изготавливает одинаковое оборудование сразу для нескольких брендов. Так можно найти два идентичных полуавтомата с разными логотипами, где один аппарат будет стоить существенно дороже другого просто из-за популярности бренда.

Читайте также: Сварочный полуавтомат Электроприбор ПДГ Искра 200

Применение

Работа сварочным полуавтоматом не составит труда, если правильно выполнить все подготовительные работы. Далее мы расскажем, как подключить полуавтомат к газовому баллону и выбрать режим сварки.

Перед началом сварки полуавтоматом необходимо провести полную регулировку всем компонентов подающего механизма. Отрегулируйте натяжение электродной проволоки, это можно сделать с помощью гайки на оси катушки с проволокой. Затем найдите прижимной ролик в подающем механизме и отрегулируйте его усилие. Наконец отрегулируйте расход сварочного газа. Для этого установите на баллон газовый редуктор.

Не забудьте установить силу сварочного тока. Мы рекомендуем задать небольшое значение силы тока и постепенно увеличивать ее в ходе работ. Так вы сможете избежать прожогов и непроваров. Чтобы подобрать оптимальную силу тока для вашей детали воспользуйтесь специальными таблицами. Их легко найти в интернете.

Газ и проволока

Как вы теперь уже знаете, полуавтоматы работают в паре с газовым баллоном. Газовый баллон соединяется с полуавтоматом с помощью специального шланга. Газ подается в сварочную зону и защищает металл от окисления, тем самым улучшая качество швов. В качестве защитного газа можно использовать аргон, углекислоту, гелий, водород и азот. А также смеси из этих газов.

Помимо газа используется металлическая проволока, выступающая в роли электрода. Проволока может быть плавящейся и неплавящейся. В первом случае проволока участвует в образовании шва, смешиваясь с основным металлом. Во втором случае проволока лишь проводить ток к сварочной зоне и плавит металл. Также существует порошковая проволока. Она представляет собой полую трубку, внутри которой находится флюс. При сварке внешняя металлическая оболочка плавится, высвобождая пары флюса, которые по своим свойствам похожи на защитный газ. По этой причине при сварке порошковой проволокой газ можно не использовать.

Но учтите, что порошковая проволока не способна в полной мере заменить защитный газ. Получаемые швы будут худшего качества, поскольку порошковая проволока просто не обладает теми же свойствами, что и газ. Данный тип проволоки используют для сварки в труднодоступных местах. Например, на высоте. Если у вас есть возможность транспортировки сварочного баллона, то лучше выбрать сварку с применением газа.

Техническое обслуживание и хранение

Полуавтомат — это технически сложный электроприбор. И чем дороже ваша модель полуавтомата, тем она сложнее. А мы все прекрасно знаем, что количество поломок и ремонтопригодность во многом связаны именно с простотой электроприбора.

Классический трансформаторный сварочный аппарат очень прост и потому надежен. Его можно без проблем перебрать в гараже, а детали не будут стоить дорого. Все это нельзя сказать про полуавтомат. В основе полуавтомата современные микросхемы с транзисторами, которые плохо переносят пыль, грязь и повышенную влажность. Исходя из этого несложно понять, что от правильного хранения и обслуживания полуавтомата во многом зависит срок его службы.

Два раза в год отдавайте ваш полуавтомат в сервисный центр для технического обслуживания. Там специалисты очистят корпус (в том числе изнутри) с помощью сжатого воздуха, проверят работоспособность аппарата и приведут в порядок все винты, гайки и разъемы.

Храните полуавтомат в картонной коробке, предварительно обмотав его полиэтиленовой пленкой. Не оставляйте аппарат на зиму в неотапливаемом гараже или на даче. Если у вас есть возможность заберите полуавтомат к себе в квартиру и храните его там.

Вместо заключения

Сварочный аппарат полуавтомат — это технологичный и современный тип сварочного оборудования. В этой статье мы постарались подробно и понятно объяснить, как работает полуавтомат и в целом каков принцип работы сварочного инверторного оборудования.

Сварка полуавтомат пригодится вам на даче, если вы хотите выполнять более сложный ремонт, на СТО, если важно качество швов при работе с кузовом, и в цеху при сварке сложных металлоконструкций.

Современные полуавтоматы представлены в большом ассортименте и позволяют выполнять как любительскую, так и профессиональную сварку. При выборе сварочного аппарата обращайте внимание не только на цену, но и на технические характеристики, качество сборки  наличие гарантии. Не приобретайте самый дешевый полуавтомат. Скорее всего, он не оправдает ваших надежд, и быстро выйдет из строя. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Сварка полуавтоматом для начинающих: видео уроки

Для сварки металлов может применяться лазерный луч, пламя горелки или плазма, но одним из самых простых и компактных вариантов устройств для выполнения такого вида работ является полуавтоматический аппарат.

Чтобы шов металла получился максимально ровным и защищённым от окисления, сваривание металлов таким способом лучше всего осуществлять с использованием защитного газа.

Сварка полуавтоматом для начинающих сложна только в первые минуты освоения. Чтобы максимально ускорить процесс обучения следует заранее изучить основные правила обращения с таким устройством.

Сварочный полуавтомат: принцип работы

Для того чтобы при использовании сварочного полуавтомата не «убить» устройство. А также не получить травму самому следует знать о правилах техники безопасности и принципе работы аппарата.

Сварочный полуавтомат состоит из:

  • корпуса, в котором находится мощный трансформатор;
  • шланга для подачи тока и газа к горелке;
  • кабелей для подключения к «массе» и электрической сети;
  • механизма подачи проволоки.

Также для сварки полуавтоматом потребуется приобрести бобину со специальной сварочной проволокой и баллон с углекислым газом.

Принцип работы полуавтоматического аппарата следующий:

  1. Сварочный ток подаётся на горелку одновременно с защитным газом.
  2. В качестве электрода в горелке используется сварочная проволока, которая подаётся в автоматическом режиме с помощью специального механизма.
  3. Между свариваемым изделием и проволокой образуется электрическая дуга, которая расплавляет металл в среде защитного газа, что позволяет получить качественный шов без окислов.

Основные правила техники безопасности при работе со сварочным полуавтоматом следующие:

  • корпус сварочного аппарата должен заземлён;
  • запрещается использовать устройство даже при незначительных механических повреждениях или любых других неисправностях;
  • при значительных перерывах в работе следует обязательно отключать устройство от электрической сети и выключать подачу защитного газа;
  • не проводить работы рядом со легковоспламеняющимися и взрывоопасными веществами;
  • во время работы использовать защитную маску и перчатки.

Как только основные принципы работы с полуавтоматом будут усвоены можно приступать к практическим работам.

Сварка полуавтоматом: первый опыт

Для получения практического опыта рекомендуется вначале потренироваться на ненужных металлических обрезках, прежде чем приступать к выполнению сложных работ требующих от сварщика высокой квалификации.

Для практической работы необходимо подготовить:

  • сварочный аппарат;
  • перчатки;
  • защитную маску;
  • баллон с газом.

Первое что необходимо сделать, это настроить сварочный аппарат. Правильно отрегулированная сила подаваемого тока позволит выполнить сварочный шов идеально ровно и без обрывов.

Этот параметр напрямую зависит от толщины свариваемого металла, поэтому прежде чем приступить к работе необходимо ознакомиться с инструкцией к электрическому прибору. В которой должна быть указана рекомендуемая заводом-изготовителем сила тока для определённой толщины свариваемых деталей.

Выбор режимов сварки

Также следует сделать правильный выбор скорости подачи сварочной проволоки, которая регулируется специальным механизмом.

Оптимальный диаметр проволоки для сваривания равен 0,8 мм, но при работе с очень тонким металлом можно установить электрод 0,6 мм, чтобы при сниженной силе тока осуществлялось расплавление металла без затухания дуги.

Если есть возможность, то лучше приобрести итальянскую проволоку для сварки полуавтоматом. Импортные аналоги более качественные, но и стоимость таких изделий будет в несколько раз выше.

Несмотря на более высокую стоимость, такой электрод более подходит новичкам, по причине более лёгкого получения желаемого результата, даже при недостаточном опыте обращения с электросварочным аппаратом.

Видео-инструкция: настройка.

Баллон с редуктором

Для того чтобы защитить место сварки от воздействия кислорода, подаётся защитный газ. Самым дешёвым вариантом использования защитного газа является приобретение углекислотного баллона с редуктором.

Редуктор с манометром обязательно должны быть установлен для контроля давления подаваемого газа. Для осуществления качественной сварки металлов в среде защитного газа достаточно установить рабочее давление около 0,2 атмосфер.

Защитная маска

Для предохранения зрения варить полуавтоматом следует только с использованием защитной маски, например, Хамелеон. Современные изделия имеют в своей конструкции специальную регулировку, которая позволяет настроить защитный механизм таким образом, чтобы обеспечивалась качественная защита только во время горения дуги.

При затухании процесса плазменного горения окошко маски будет достаточно прозрачным, чтобы можно было продолжать работу без снятия защитного приспособления. Такие сварочные маски особенно будут удобны начинающим сварщикам, в устаревших моделях слишком сильно затенялось защитное стекло, что делало процесс сварки очень неудобным, по причине плохой видимости сварочного шва после затухания дуги.

Технология сварки

Когда все подготовительные работы будут осуществлены, необходимо подключить «массу» к свариваемой металлу. Если работать приходится с небольшими деталями, то сваривание производится на металлическом столе, к которому и подключается соответствующий проводник.

Если нет стола, то работу можно осуществить на горизонтально расположенном металлическом листе толщиной не менее 2 мм, к которому и осуществляется подсоединение «массы» сварочного аппарата.

Перед началом сварочного процесса необходимо также отрегулировать величину выступания сварочной проволоки из сопла. Рекомендуется установить такой выступ в размере не более 5 мм. Если проволока перед началом выполнения сварочных работ выступает более значительно её необходимо укоротить с помощью кусачек.

Прежде чем выполнить сплошной сварочный шов рекомендуется максимально близко расположить свариваемые детали и не менее чем в двух местах осуществить точечное сваривание чиркнув электродом по металлу в месте соединения. Это необходимо для того чтобы обеспечить неподвижность свариваемых деталей.

Если необходимо наварить один лист металла на другой, то в этом случае можно воспользоваться струбцинами для надёжного закрепления привариваемых деталей. После того как будет обеспечена неподвижность деталей любым из перечисленных способов, можно приступать к выполнению сварочного шва.

Для сварки деталей делается запал дуги и производится расплавление металла в месте соединения металлов с формированием шва. Если при первых попытках сварить детали дуга не будет стабильно зажигаться необходимо увеличить силу тока подаваемую сварочным аппаратом.

Для правильного образования дуги необходимо на короткое время коснуться проволокой металлических деталей, к которым подключена «масса». Затем оторвать проволоку на минимально возможное расстояние для образования стабильного горения электрической дуги. Таким образом проваривается шов от одного края к другому, постепенно перемещая дугу над поверхностью свариваемых деталей.

Видео: соединение тонкого метала.

Видео: сварка толстого металла для начинающих.

Сварка алюминия

Применение защитных газов в полуавтоматической сварке позволяет выполнять качественное соединение алюминиевых деталей таким способом. Сварка алюминия является довольно сложным процессом даже для опытного специалиста, тем более непросто будет выполнить такую работу начинающим сварщикам.

Как варить полуавтоматом алюминиевые детали:

  • зачищается поверхность свариваемых деталей от оксидной плёнки;
  • нагреваются заготовки в печи или с использованием газовой горелки;
  • включается сварочный аппарат в режим переменного тока высокой частоты;
  • подключается баллон с аргоном или аргоногелиевой смесью;
  • производится запал дуги и поддерживается её длина в диапазоне 12-15 мм.

Таким образом происходит сваривание деталей из этого легкоплавкого металла. В качестве присадочной проволоки, для выполнения работы, потребуется приобрести изделия из алюминия. А для обеспечения стабильной подачи проволоки аппарат должен быть оборудован соплом большего диаметра.

Видео:

Заключение

Как правильно варить полуавтоматом с углекислотой начинающим сварщикам вы узнали из данной статьи. Для закрепления полученных сведений рекомендуется сразу же приступить к практическим занятиям и осуществить пробное соединение деталей таким методом. Видео уроки позволят быстрее освоить полуавтомат в домашних условиях.

К свариванию алюминия и других цветных металлов рекомендуется приступать только после того, как хорошо будет освоена сварка чёрных металлов. В этой статье рассказывается, как варить нержавейку полуавтоматом.

Загрузка…

plavitmetall.ru

Как выполняется сварка полуавтоматом: советы по свариванию металла

Сварка полуавтоматом – один из самых удобных способов соединения металлических изделий, особенно для новичков. Полуавтоматическая дуговая сварка происходит за счет плавления электрода, который ведется автоматическим способом. Сейчас рассмотрим основные аспекты, как работает механизированное оборудование и как варить металл с помощью такого аппарата.

Содержание статьи

Типы полуавтоматического сварочного оборудования

Сварка полуавтомат делится на несколько видов, в зависимости от типа материала и перемещения по рабочему изделию. Основная характеристика:

  • мобильность: переносные: передвижные и стационарные аппараты. Большое стационарное оборудование применяется в специализированных мастерских для выполнения больших объемов работы. Маленькие агрегаты отлично подходят для домашнего использования соединения небольших площадей изделий;
  • защита шва: порошковой проволокой, флюсом, газом. При подаче проволоки, она плавится и образует защитный слой, который оберегает расплавленное железо от агрессивных факторов воздействия окружающей среды;
  • тип электрода: стальной, алюминиевый, комбинированный.

Узнать больше о сварке электродами.

Полуавтоматическая сварка происходит за счет  образования дуги, которая преобразовывает электроэнергию в тепловую посредством плавления основного сварочного элемента – электрода. Это специальная проволока, которая служит проводником энергии. Ее подача осуществляется автоматически с помощью медной катушки.

Сварочный полуавтомат может работать с газом и без газа. Первый тип применяется для соединения цветных металлов или легированных сталей.  В качестве газа используется углекислота, которая подается к пистолету под делением из баллона.

Устройство аппарата

Перед тем, как приступать к разбору, как варить металл, необходимо разобраться в строении самого аппарата. При использовании  полуавтомата в сварочных работах можно получить качественный и ровный шов, прикладывая при этом минимум усилий. Его можно происходить как ниточным, так и точечным способом, если нет полноценного доступа к свариваемым деталям. С учетом некоторых «пробелов» или зазоров, все равно получается прочное и долговечное соединения. Это объясняется свойствами оборудования, которое для этого используется. При использовании газа, он попадает в рабочую среду и защищает материал от окисления газов из внешней среды.

Полуавтоматический сварочный аппарат состоит из следующих деталей:

  1. Газовый баллон, в котором находится газ для защиты металла.
  2. Трубка для подачи газа – это приспособление, через который и подается газ в рабочую зону.
  3. Катушка для проволоки.
  4. Механизм для автоматической подачи проволоки может быть тянущим, толчковым или комбинированным, при котором подача осуществляется двумя приводами.
  5. Газовая горелка обеспечивает подачу газа в активную зону для защиты металла от внешней среды. Изоляционная рукоятка обеспечивает высокий уровень безопасности для мастера во время сплава материалов.
  6. Источник питания может быть нескольких видов – инвертор или трансформатор. Это зависит от габаритов и предполагаемой мощности аппарата.
  7. Блок управления.
  8. Газовая аппаратура для полуавтомата.
  9. Провод цепи управления.

Принцип работы данного аппарата заключается в следующем. Изначально важно правильно установить полярность в зависимости от технологии  – с газом иле без. Затем необходимо установить катушку с проволокой и газовый баллон. После этого проводится настройка, то есть натягивается проволока, регулируется подача газа. Ток для сварки настраивается в процессе работы.

Технология сварки полуавтоматом зависит от нескольких факторов: типа металла, из которого выполнена рабочая деталь, длина шва, применение или отсутствие баллона. Кроме этого, выполнять швы можно несколькими способами:

  1. Стыковый метод предусматривает плотное соединение двух частей между собой тонким и практически незаметным швом. При этом качество дорожки остается на высшем уровне. Такой способ чаще всего применяется при ремонте и строении автомобильной техники.
  2. Внахлест сплавление выполняется точечным методом, когда одна деталь немного «находит» на вторую. В некоторых случаях при этом образую сплошной неразрывный шов.

Режим работы мастер настраивает самостоятельно, ориентируясь на качество деталей, то есть типа металла и их толщину. При толстых изделиях шов необходимо прокладывать в несколько этапов, выстраивая дорожки, плотно прилегающие друг к другу. Тогда соединение будем ровным и прочным.

Плюсы и минусы полуавтоматической сварки

Механизированная сварка становится все популярнее не только у профессионалов, но и у любителей. Сварки полуавтомат имеет ряд преимуществ и недостатков, с которыми обязательно нужно ознакомиться прежде чем приняться за работу. К достоинством данного вида сплавления можно отнести  следующие:

  • возможность создания неразъемного соединения для оцинкованных изделий, не повреждая при этом покрытие. Сплав происходит с помощью медной проволоки;
  • способность варить как конструкционную стать, так и другие металлы – алюминий, чугун;
  • возможность работы с тонкими стальными листами, толщиной не более половины миллиметра;
  • низкая чувствительность к загрязнениям и коррозии основного материала;
  • удобство, при котором шлак не перекрывает шов и оператор сразу видит результат;
  • невысокая стоимость, в сравнении с другими типами создания неразъемных соединений.

Кроме этого, стоит отметить некоторые недостатки, которые возникают при работе на полуавтомате:

  • при сварке без газа увеличивается разбрызгивание раскаленного железа;
  • происходит более сильное излучение дуги, поэтому необходимо применять защитную форму и маску для лица.

Даже с некоторыми недочетами такой тип сварки широко применяется во многих производственных отраслях. Чаще всего такие типы используются в сферах автостроения и ремонта транспортных средств. При этом применяется защитный газ – гелий, аргон или углекислый газ.

Особенности сварки газом и без газа

Полуавтоматическая сварка с газом применяется чаще, так как она может выполнить более широкий спектр функций, чем без газа. Кроме этого, стоит отметить преимущества данного типа сплавления:

  • качество сварки намного выше, чем работа без газа, то есть швы получаются практически идеальные и малозаметные;
  • умеренная термическая обработка деталей позволяет производить швы даже на тонких изделиях, не деформируя их;
  • высокий коэффициент полезного действия за счет быстрой плавки проволоки производительность увеличивается в несколько раз;
  • перед соединением не нужно проводить первичную подгонку деталей, что экономит время мастера;
  • углекислый газ самый доступный среди всех и широко применяется для сплавления;
  • технология работы сварочным полуавтоматом намного проще, чем работа электродом вручную, поэтому данное ремесло легко освоить даже новичку.

Сварка полуавтоматом без газа используется в том случае, если работы проводятся не слишком часто, то есть, нет смысла приобретать баллон. В таком случае для защиты применяется порошковая проволока или флюсовая. Во время спайки металлических изделий она расплавляется под воздействием высокой температуры и создает над швом слой защитного газа.

Выполняя сварочные работы без газа, необходимо учесть некоторые нюансы и секреты, которые помогут в работе:

  • для устойчивости качества дуги необходимо контролировать сварочный ток. То есть, применять тонкую проволоку на высокой плотности. Это поможет контролировать дугу и уменьшить разбрызгивание металла. Также значительно снижается риск обрывания дуг;
  • тонким электродом нужно производить движения исключительно вдоль шва, тогда дорожка будет ровной и прочной. При использовании проводника большого диаметра допустимо плавные движения из стороны в сторону;
  • швы на деталях который расположены вертикально или под углом более 55 градусов по отношению к горизонтальной плоскости нужно варить снизу вверх, чтобы избежать стекание плавленого металла.

Узнать больше о дуговой сварке электродами.

Как выбрать полуавтомат

Чтобы сварка полуавтоматом без газа и с газом была выполнена идеально, необходимо несколько условий. Первое из которых  — непосредственно мастерство сварщика, а второе – качество и функциональность самого аппарата. Рассмотрим основные аспекты, на которые следует обратить внимание при выборе сварочного аппарата:

  1. Мощность оборудования является основным условием для качества работы и КПД. Если данный аппарат будет использоваться в промышленных условиях, тогда рекомендуется приобретать более мощный агрегат. И наоборот, для домашних условий достаточно будет простого переносного полуавтомата.
  2. Бренд. Важно изучить производителя и ознакомиться с реальными отзывами пользователей.
  3. Функции. Перед покупкой нужно ознакомиться с технологией работы таким изделием, чтобы выбрать максимально подходящее оборудование.

В завершении хотелось бы отметить, что сваривать металлические детали посредством полуавтоматического оборудования намного легче и быстрее, чем ручными аппаратами. Технология полуавтоматической сварки значительно отличается от ручного способа подачи электрода. Методику накладывания шва выбирает мастер в зависимости  от типа деталей, их толщины и качества металла, из которого они произведены.

[Всего голосов: 4    Средний: 3.3/5]

svarkaed.ru

Сварка полуавтоматом без газа (инстркция) также приведены плюсы и минусы

Сварка полуавтоматом, обычно, делается при помощи проволоки в среде защитных газов. Данный процесс – это, по сути, классическая электродуговая сварка металла, при которой используется тепловая энергия электрической дуги, соединяющей окончание электрода, и свариваемые детали.

Содержание:

По причине большего сопротивления в дуге относительно сопротивления в электроде, более значительную тепловую энергию выделяет именно плазма дуги, что приводит к оплавлению близлежащих поверхностей (деталь и электрод), где образуется сварочная ванна. Когда полученный жидкий металл кристаллизуется и остынет, произойдет образование сварного шва, самого надежного соединения из существующих сегодня.

Сварка полуавтоматом

Отличительная особенность данного типа сварки состоит в использовании подвижного плавящегося электрода (проволоки) и защитного газа.

Защищать электрическую дугу нужно, чтобы расплавляемый металл и окружающая среда не контактировали между собой, потому что данный процесс (окисление азота и кислорода) влечет за собой образование таких компонентов как оксиды и нитриты, которые, попадая в металл, приводят к ухудшению качества шва. Именно для этих целей и используются баллоны с защитными газами: с аргоном, гелием, углекислотой или их смесями.

Принципы сварки полуавтоматом при помощи проволоки

Полуавтоматическая сварка производится по следующему принципу. Подвижную проволоку под напряжением пропускают через газовое сопло, далее она плавится, так как на нее действует электрическая дуга, но постоянная длина дуги сохраняется при помощи автоматического механизма подачи. Это и есть суть принципа автоматизации, а выбор направления и скорости сварки осуществляется собственными силами.

Можно осуществлять сварку и не используя газ. Для этого пользуются самозащитной («порошковой») проволокой, в состав которой входят марганец, кремний и другие металлы раскислители, при сгорании которых, образуется защитная среда вокруг проволоки.
Сварочное оборудование

Сварочная установка должна состоять из следующих компонентов:

  • горелка;
  • шланг, через который подается проволока и газ;
  • механизм, подающий проволоку;
  • управляющая панель;
  • моток проволоки;
  • электрический провод;
  • блок полуавтоматического управления;
  • шланг, подающий газ;
  • редуктор, снижающий газовое давление;
  • нагреватель;
  • газовый баллон высокого давления;
  • выпрямитель.

Сварка полуавтомат конструкция и принцип работы

Сварка полуавтомат является электрическим аппаратом, предназначенным для того, чтобы преобразовывать электрическую энергию в тепловую, при помощи такого эффекта как электрическая дуга. Процесс реализуется при помощи плавящего электрода “электродной проволоки”, которая постоянно подается на место сварки.

Электрод является калиброванной омедненной проволокой заданной толщины. Покрытие проволоки делается, чтобы обеспечить хорошее скольжение и электрический контакт. Проволока располагается поверх специальной катушки, что позволяет ей равномерно разматываться и подаваться во время сварки.

Процесс сварки производится в ручном режиме, с помощью таких приспособлений: источник тока, механизм подачи электрода, гибкие шланги и пистолет, который рабочий использует, чтобы наложить сварной шов.
Полуавтоматические сварочные аппараты разделяются по защите шва:

• для сварочных работ под флюсом;
• для сварочных работ с защитными газами;
• для сварочных работ, в которых используется порошковая проволока.

Чаще всего пользуются полуавтоматами для сварочных работ с защитными газами. Данный тип сварки используется для сваривания конструкций, материалом которых являются углеродистые и легированные стали, или цветные металлы.

Как защитный газ, используют углекислоту, находящуюся в баллонах высокого давления, и подающуюся к пистолету. До попадания в зону сварки газ предварительно стабилизируется при помощи редуктора. Сварка в среде защитного газа обладает рядом плюсов в сравнении со сваркой при помощи покрытых электродов:

Технологические преимущества сварки полуавтомат

высокие показатели производительности и качества швов;


полуавтоматическая сварка швов небольшой длины может производиться в любом пространственном положении;
соединительная сварка может быть реализована в висячем положении, метал не будет вытекать.

Производственные преимущества:
отсутствуют вредные выделения в процессе сварки.

Плюсы экономического характера:
дешевизна сварки, выполненной с использованием углекислого газа, по сравнению с ценой сварки на электродах.
высокие показатели качества и технологичности.

Сварка полуавтомат является незаменимой вещью в быту. Сварить то там, то здесь, а если вы обладатель автомобиля, то и подавно, техника периодически нуждается в косметическом ремонте. Выполнение качественных сварных швов в полуавтомате – намного более простая задача, чем при электродной сварке.

Если вы собираетесь приобретать сварочный полуавтомат, нужно выяснить каким напряжением обладает ваша электрическая сеть. Если напряжение занижено по сравнению с нормой, то следует выбирать более мощный аппарат, поскольку показатели мощности зависят от показателей электрической сети.

Если вы имеете доступ к трехфазному напряжению (380В), то обязательно следует выбирать трехфазный аппарат. Это связано с тем, что наилучшие показатели выпрямительного тока получаются только когда используются трехфазные выпрямители, а от этого зависят показатели качества сварки.

Сварочный полуавтомат инвертор

Сварочный полуавтомат инвертор – это достаточно новый агрегат на рынке сварочного оборудования. Однако, он уже пользуется огромной популярностью, и применяется повсеместно для наплавки и сварки изделий из металла, деталей и конструкций. Данные приборы осуществляют сварку на электродной проволоке, с защитой инертными газами.

Отличительные особенности полуавтомата от инвертор

Сварочные инверторы, дали толчок для развития сварочной аппаратуры, которая с каждым днем совершенствуется. Развитие сварочных технологий, также набрало оборот. Все эти факторы и привели к созданию полуавтомата инверторного типа. Инверторные аппараты имеют массу плюсов в сравнении с конструкциями традиционного типа, что дало возможность говорить что инверторы — самый популярный вид сварочной аппаратуры, предлагаемой на рынке. Все дело в их конструктивных особенностях.

Инвертор

Полуавтоматический инверторный сварочный аппарат оснащен инверторным источником тока. Это прибор, задача которого — преобразование входящего в него переменного тока в постоянный. Из вышесказанного, можно сделать вывод, что вся работа инвертора построена на выпрямителях и высокочастотном трансформаторе.

полуавтомат

В более продвинутых аппаратах, устанавливаю еще и корректор коэффициента мощности. Эго задача — синхронизация тока по синусоиде входного напряжения, что обеспечивает стабильное напряжение инвертора.

Принцип работы инверторного сварочного полуавтомата

Сварка, которая осуществляется при помощи инверторного сварочного полуавтомата — это самый высокопроизводительный способ сварки. При его использовании показатели производительности сварочного процесса увеличиваются троекратно. Эти показатели достигаются благодаря легкому розжигу дуги, высокой скорости сварки, удобством в обслуживании и управлении. Не требуется постоянно менять электроды и освобождать шов от шлака. Даже самые сложные сварочные швы выполняются намного легче.

Сварка при помощи полуавтомата – это непрерывная равномерная подача проволоки-электрода к зоне горения. В то же место производится подача и защитного газа (аргона, углекислоты или их смесей), при помощи которого металл предохраняется от контакта с окружающей средой. Это открывает возможности для получения высокопрочного, качественного сварочного шва, и исключения шлака.

Помимо этого, в приборах данного типа есть возможность производить сварку под любыми углами, и смотреть при этом на дугу.

Как уже говорилось, инверторные сварочные полуавтоматы являются одним из наиболее часто используемых приборов, среди всех сварочных агрегатов. Чаще всего, в инверторах используют современныу технологию MIG-MAG, которая дает возможность для сварки, как в условиях активного, так и инертного газа (к примеру, аргон).

Постоянный ток является причиной, по которй появляется электрическая дуга. Зона сварки защищается от попадания кислорода при помощи газа. Обычно, инверторные сварочные аппараты являются универсальными приборами, однако, наиболее часто они используются для работы с тонким листовым металлом.

Сварочный полуавтомат без газа

Одним из наиболее часто задаваемых вопросов о сварке является «чём сварочный полуавтомат без газа отличается от агрегата, работающего на газу?». Существует много различных доводов и размышлений по этой теме, но какое же основное отличие? Что ж, попробуем разобраться в этом.

Если говорить в общих чертах, то при помощи углекислотных (или сварочных полуавтоматов на газу) производиться сварка, защищенная инертной газовой средой: тут может использоваться как обычная углекислота, так и смесь углекислоты с аргоном. Поскольку углекислый газ блокирует такой процесс как горение, следовательно, в месте сварки высокие температуры отсутствуют, то металл не прогорает.

В сварочном полуавтомате, в котором не используется газ, применяется специальная проволока, покрытая флюсом. В процессе сварки, происходит сгорание флюса с выделением все того же углекислого газа, что также не позволяет металлу прогорать.

Плюсы и минусы сварки с газом и без газа

При сваривании без газа, зона сваривания является полностью защищенной. При помощи флюса образовывается защитная поверхность, поскольку флюс более легкий, чем металл.

При осуществлении сварки с газом (к примеру с углекислотой), условия сварки являются наиболее благоприятными, кроме этого, в зоне сваривания происходит охлаждение металла. Этим способом пользуются немного чаще. Помимо этого, он является более выгодным с экономической точки зрения.

Однако, не мало людей пользуются и вторым вариантом сварки, по большей мере это связано с тем, что при использовании сварочного аппарата без газа, шов выходит более аккуратным.
Осторожно!

При осуществлении сварки сварочным аппаратом без газа, ни в коем случае нельзя пользоваться обычной проволокой. При использовании обычной проволоки, качество шва будет очень низким, он получится неровным, и будет иметь раковины. Произойдет серьезное увеличение расхода проволоки, поскольку её значительный объем просто испаряться.

А главное – в области сварки (в сварной ванне) будет наблюдаться воздействие кислорода, а следовательно – в шве будут образовывать окислы, и много каверн.
Какой метод сварки выберете вы, с использованием газа или без него – это исключительно ваше решение. А необходимое для этого оборудование, вы всегда с легкостью можете подобрать в специализированных магазинах.

Сварка полуавтоматом без газа

Сварка полуавтоматом без газа – это уже не какая-то новинка, которой пользуются только профессиональные сварщики или жестянщики. В специализированных магазинах можно найти множество недорогих и вполне простых, но в то же время качественных аппаратов.

То, что они очень популярны, это следствие просты работы с ними, при этом, качество сварки остается на том же уровне, или даже выше. Используя сварочный полуавтомат, даже не будучи профессиональным сварщиком можно добиться качественного и красивого шва.

Газовые баллоны – это достаточно тяжелая штука, да и если их не использовать постоянно, то выгоды тоже нет никакой, поскольку баллоны требуют зарядки ,а делать это ради маленького шва не рационально. Намного более просто пользовать сварочным полуавтоматом без газа.

В данных аппаратах используется так называемая флюсовая проволока, что дает возможность судить о её составе. Кроме этого, её могут называть и порошковой сварочной проволокой, что является тем же материалом. При помощи данной проволоки, можно выполнять сварочные работы, не используя газ.

В состав такой проволоки входит стальная трубка стандартного диаметра, которую применяют для обычной сварки в газовой среде. Чаще всего это 0,8 мм. В середине, проволока наполняется специальным порошком — флюсом, который немного напоминает состав, которым покрываются обычные электроды. При нагревании, происходит сгорание флюса, благодаря чему образуется защитный газ в зоне сваривания, примерно так, как это происходит при сваривании с помощью электродов.

Из преимуществ данного метода сварки отметим то, что не нужно использовать газовую аппаратуру, и, можно следить за процессом сварки, конечно же, предохраняя глаза защитной маской. Кроме этого, в различных типах проволоки используется разное наполнение, а это открывает возможность для формирования химического состава шва, и характеристик дуги.

Так как у порошковой проволоки, обеспечивающей сварочные работы без использования газа, достаточно тонкие стенки – подачу проволоки должен осуществлять механизм, имеющий небольшое сжатие, а резко поворачивать шланг сварочного полуавтомата не рекомендуется.

Обязательным условием сварки при помощи флюсовой проволоки является соблюдение правильной полярности. Горелка должна быть подключена к минусу, в то время как само изделие должно быть подключено к плюсу. Подключение такого типа называют прямым подключением. Во время сварки с использованием защитного газа применяют подключение обратного типа. Это объясняется тем, когда подается флюсовая проволока, требуются более высокие показатели температуры, чтобы образовался защитный газ.

postroyka-dom.com

преимущества над ручными моделями, разновидности и управление

К сварочным полуавтоматам относят устройства, осуществляющие электродуговую сварку металлов, использующие проволочный электрод с непрерывной автоматической подачей.

В процессе выполнения сварочных работ такие процедуры, как возбуждение и поддержание электрической дуги, выбор ее оптимальной длины и визуальный контроль качества образующегося шва, выполняются сварщиком в ручном режиме.

По степени автоматизации процесса, сварка полуавтоматом занимает промежуточное положение между ручной дуговой сваркой, использующей сменяемые штучные электроды, и автоматической сваркой, полностью выполняемой без участия сварщика. Таким образом, автоматическая и полуавтоматическая сварка, выполняется, соответственно, с полной или частичной автоматизацией процесса.

Режимы работы

Еще одной отличительной чертой сварочных полуавтоматов является использование в процессе сварки среды защитных газов. Сварка может осуществляться как в инертной среде (обычно это аргон), так и в активной (углекислый газ). В первом случае, процесс носит название MIG (metal inert gas), во втором – MAG (metal active gas).

Канал подачи газа в зону сварки располагается в рукаве вместе с трубкой, в которой перемещается проволочный электрод. Рукав соединяет корпус сварочного полуавтомата с горелкой, которую сварщик удерживает в руке.

Название «горелка» закрепилось за этим аналогом держателя электрода ручной сварки из-за его внешнего сходства с горелками, применяемыми в газосварочном оборудовании. Функционально, это совершенно разные устройства.

Управление подачей газа, проволочного электрода и включением источника сварочного тока осуществляется нажатием одной кнопки, удобно расположенной на рукоятке горелки, под пальцем сварщика.

Значительно реже применяется режим работы сварочного полуавтомата без использования защитного газа. В этом случае используется специальная проволока, представляющая собой тонкую трубку, внутренняя полость которой заполнена флюсом.

Так как флюс имеет порошкообразную структуру, такую сварочную проволоку в обиходе часто называют порошковой. При плавлении стальной оболочки в процессе сварки сгорающий флюс обильно выделяет газ, образующий необходимую защитную среду.

Типы конструкции

Основой конструкции полуавтомата является источник сварочного тока или блок питания. Этот узел может быть построен по одному из двух принципов. Классический вариант представляют устройства, в основе которых обычный понижающий трансформатор.

Но превалируют на рынке аппараты, в основе конструкции которых лежат инверторные преобразователи. Сварочное оборудование, построенное на основе этой инновационной технологии, уверенно теснит классику уже не первый год, и тому есть веские причины.

Преимущества инверторных полуавтоматов очевидны и подтверждены неоднократно проводимыми тестированиями. Среди важных достоинств инверторов особо следует выделить:

  • высокую стабильность горения электрической дуги, обеспечиваемую даже при пониженных значениях питающего напряжения;
  • более высокий КПД по сравнению с трансформаторными устройствами;
  • относительно маленький вес и небольшие габариты аппаратов.

К положительным чертам трансформаторных полуавтоматов можно отнести только простоту конструкции, и то, что в случае возникновения неисправности, починить его сможет электрик, не обладающий очень высокой квалификацией.

Конструкции полуавтоматов различаются по используемому напряжению питания. Аппараты, ориентированные на бытового потребителя, питаются от однофазной сети 220 Вольт.

Устройства, предназначенные для промышленного применения, чаще выпускаются в трехфазном варианте. Такие полуавтоматы способны выполнять сварку более высокими токами, с использованием более толстой проволоки и в более нагруженном режиме.

Механизм подачи проволоки

Еще одна важная деталь устройства сварочного полуавтомата – это механизм подачи сварочной проволоки, намотанной на вращающейся бобине. Устройство механизма может быть толкающим, тянущим, или комбинированным.

Выбор типа устройства зависит от длины рукава, соединяющего корпус полуавтомата с горелкой. Обычно, при длине рукава до 3 метров, применяется толкающий механизм, если длина превышает этот уровень, используется тянущий или комбинированный привод.

Толкающий привод располагается внутри корпуса сварочного аппарата, тянущий привод – в ручке горелки.

Конструкция механизма подачи проволоки в полуавтомате очень проста. Основными его элементами являются одна или две пары роликов, один из которых играет роль ведущего, второй является прижимным.

Бобина с проволокой может располагаться внутри корпуса, а может находиться снаружи, на специальной подставке. Первый вариант, безусловно, более компактный, но сварочная проволока поставляется с заводов на бобинах разного размера, а крупную катушку удобнее расположить вне корпуса.

Все модели сварочных полуавтоматов имеют функцию регулирования скорости подачи проволоки.

Технология сварки

Одной из отличительных черт, которой обладает сварка полуавтоматом (особенно это относится к аппаратам инверторного типа) является простота выполнения операций.

Даже человек, никогда не имеющий дела со сваркой, в состоянии очень быстро освоить основные правила работы и научиться выполнять качественные соединения.

Вначале надо проверить все комплектующие полуавтомата, необходимые для выполнения работ. Комплект оборудования должен быть таким:

  • собственно полуавтомат;
  • горелка с рукавом для присоединения к основному корпусу;
  • катушка с проводом требуемой марки;
  • баллон с газом, который предполагается использовать;
  • соединительные провода требуемого сечения, чтобы подключить электрическое питание.

Первое, о чем следует позаботиться прежде, чем начать работу, это выбрать сварочную проволоку требуемого диаметра из нужного материала. На выбор влияет металл, который предстоит сваривать и его толщина.

Существуют разновидности сварочной проволоки, имеющие диаметр от 0,6 мм до 1,2 мм. Очень удобно пользоваться специальными таблицами, содержащими необходимые данные для выбора типа сварочной проволоки, ее диаметра, скорости подачи и величины сварочного тока. Так, например, для сварки стальных изделий применяется стальная проволока, для сварки алюминия – алюминиевая.

Правила выполнения соединений различного вида с использованием автоматической и полуавтоматической сварки регламентируются ГОСТ 11533-75. Сварщику-любителю, решившему использовать сварочный полуавтомат для выполнения ремонтных работ в собственном доме или на даче, неплохо перед этим заглянуть в этот документ.

Что же касается сварщиков-профессионалов, то все сварочные работы на производственных предприятиях должны выполняться в соответствии с проектом, на основании которого технологами составляется технологическая карта процесса, где учитываются все требования ГОСТ.

Выбор оборудования

Перед тем как купить полуавтоматический аппарат, в первую очередь внимание следует обратить на его технические характеристики.

Основной характеристикой полуавтомата является рабочий ток, на котором может вестись сварка. Эта характеристика напрямую связана с толщиной металла, сварку которого можно осуществлять на этом аппарате.

Хорошо, если максимальный ток выбранного экземпляра на 20 – 30% превышает требуемый. Этот запас обеспечит более надежную и длительную работу устройства.

Еще одна важная характеристика – так называемая продолжительность включения. Эту величину принято выражать в процентах. Она показывает, какую часть 10-ти минутного промежутка времени полуавтомат находится в работе.

Например, автоматические сварочные аппараты, работающие на сборочных конвейерах машиностроительных предприятий, должны обеспечивать продолжительность включения до 100%.

Для выполнения ремонтных работ на бытовом уровне, вполне удовлетворительным можно считать значение этого показателя на уровне 20%. Этот параметр является основным, по которому сварочные полуавтоматы относятся к категории профессиональных или любительских. Также, его значение в большой степени определяет цену прибора.

Что касается напряжения питания, безусловно, в быту более практичными являются модели с однофазным питанием, подключить которые можно практически в любых условиях – в квартире, доме, на даче, в гараже.

Значение производителя

Важным фактором при решении вопроса, какой сварочный полуавтомат выбрать, является выбор производителя. Здесь трудно давать рекомендации, ведь бывают ситуации, когда изделия никому не известных производителей безотказно работают годами, а продукция мировых брендов не отрабатывает гарантийный срок эксплуатации.

Не смотря на это, лучше все же отдавать предпочтение именитым производителям. Главным образом потому, что они при реализации продукта, обычно создают сеть сервисных центров, обеспечивающих обслуживание, и если понадобится, гарантийный ремонт аппарата.

Особенно важно обращать на это внимание, если приобретается инверторный сварочный полуавтомат, для ремонта которого требуется специально обученный, высококвалифицированный персонал.

svaring.com

Технология сварки полуавтоматом MIG/MAG

Свар­ка MIG/MAG была изоб­ре­те­на в 1950‑х годах и основ­ные прин­ци­пы исполь­зу­ют­ся, в совре­мен­ных сва­роч­ных аппа­ра­тах по сей день. Она явля­ет­ся самой уни­вер­саль­ной и часто при­ме­ня­е­мой в кузов­ном ремон­те. Когда речь идёт о полу­ав­то­ма­ти­че­ской свар­ке, то, име­ют вви­ду, имен­но эту свар­ку. В отли­чие от дру­гих видов руч­ной свар­ки она отли­ча­ет­ся лёг­ко­стью при­ме­не­ния, при этом даёт каче­ствен­ный резуль­тат.

Более пра­виль­ное и пол­ное назва­ние это­го вида свар­ки GMAW (Gas metal arc welding – элек­тро­ду­го­вая свар­ка метал­ла в сре­де защит­но­го газа), но чаще исполь­зу­ют имен­но аббре­ви­а­ту­ру  MIG/MAG (Metal Inert Gas/ Metal Active Gas).

MIG/MAG-свар­ка – это элек­тро-дуго­вая свар­ка, исполь­зу­ю­щая посто­ян­ный ток (DC). В каче­стве элек­тро­да в этом виде свар­ке исполь­зу­ет­ся про­во­ло­ка, кото­рая посту­па­ет в место свар­ки с опре­де­лён­ной задан­ной ско­ро­стью. Обыч­но такая свар­ка исполь­зу­ет­ся вме­сте с защит­ным газом. MIG – полу­ав­то­ма­ти­че­ская свар­ка, где в каче­стве защит­но­го газа исполь­зу­ет­ся инерт­ный газ (аргон, гелий..), а MAG – полу­ав­то­ма­ти­че­ская свар­ка, где в каче­стве защит­но­го газа исполь­зу­ет­ся актив­ный газ (CO2 и сме­си).

Пер­во­на­чаль­но исполь­зо­вал­ся толь­ко аргон для свар­ки всех метал­лов, что было доро­го и недо­ступ­но. В даль­ней­шем ста­ли при­ме­нять дву­окись угле­во­да (CO2) и сме­си и этот вид свар­ки стал более доступ­ным и полу­чил широ­кое рас­про­стра­не­ние.

MIG/MAG-свар­кой мож­но сва­ри­вать раз­лич­ные виды метал­ла: алю­ми­ний и его спла­вы, угле­ро­ди­стую и низ­ко­уг­ле­ро­ди­стую сталь и спла­вы, никель, медь и маг­ний.

Учи­ты­вая высо­кое каче­ство свар­ки и лёг­кость при­ме­не­ния, она, в допол­не­ние к это­му, рас­про­стра­ня­ет срав­ни­тель­но неболь­шой нагрев зоны, вокруг места свар­ки.

Принцип действия

Свар­ка MIG/MAG (Metal Inert Gas/ Metal Active Gas) осу­ществ­ля­ет­ся посред­ством элек­три­че­ской дуги, защи­щён­ной газом, обра­зу­е­мой меж­ду рабо­чей поверх­но­стью и про­во­ло­кой (элек­тро­дом), кото­рые авто­ма­ти­че­ски посту­па­ют к месту свар­ки при нажа­тии на курок. Ско­рость пода­чи про­во­ло­ки, напря­же­ние свар­ки и коли­че­ство газа уста­нав­ли­ва­ют­ся зара­нее. Из-за того, что сва­роч­ная про­во­ло­ка авто­ма­ти­че­ски посту­па­ет к месту свар­ки, а от свар­щи­ка зави­сят толь­ко мани­пу­ля­ции со сва­роч­ной горел­кой, такой вид свар­ки часто и назы­ва­ют полу­ав­то­ма­ти­че­ской.

При MIG/MAG-свар­ке очень важ­на настрой­ка сва­роч­но­го аппа­ра­та. При элек­тро­ду­го­вой свар­ке элек­тро­да­ми и при свар­ке TIG настрой­ки не так кри­тич­ны. Так­же важ­на чисто­та метал­ла перед нача­лом свар­ки.

Конец про­во­ло­ки дол­жен высту­пать на опре­де­лён­ное рас­сто­я­ние, ина­че слиш­ком длин­ная про­во­ло­ка-элек­трод не поз­во­лит защит­но­му газу нор­маль­но дей­ство­вать. Этот пара­метр мы рас­смот­рим ниже в этой ста­тье.

Оборудование для сварки MIG/MAG

Сва­роч­ный аппа­рат  MIG/MAG содер­жит гене­ра­тор элек­три­че­ской дуги (транс­фор­ма­тор или инвер­тер), меха­низм пода­чи про­во­ло­ки, кабель «мас­сы» с зажи­мом, бал­лон для защит­но­го газа.

Защитный газ

Основ­ная зада­ча защит­но­го газа – защи­та рас­плав­лен­но­го метал­ла от атмо­сфер­но­го воз­дей­ствия (кис­ло­род окис­ля­ет, а азот и вла­га из воз­ду­ха вызы­ва­ют пори­стость шва) и обес­пе­чить бла­го­при­ят­ные усло­вия зажи­га­ния сва­роч­ной дуги.

Тип защит­но­го газа вли­я­ет на ско­рость плав­ле­ния, про­ник­но­ве­ние сва­роч­ной дуги, на коли­че­ство брызг при свар­ке, фор­му и меха­ни­че­ские свой­ства сва­роч­но­го шва. Опре­де­лён­ная смесь газов даёт суще­ствен­ный эффект ста­биль­но­сти элек­три­че­ской дуги и умень­ша­ет коли­че­ство брызг при свар­ке. Состав газа вли­я­ет на то, как рас­плав­лен­ный металл от про­во­ло­ки пере­да­ёт­ся к месту свар­ки.

Инерт­ные газы и их сме­си в каче­стве защит­но­го газа (MIG) исполь­зу­ют­ся для свар­ки алю­ми­ния и цвет­ных метал­лов. Обыч­но при­ме­ня­ют­ся аргон и гелий.

Актив­ные газы и сме­си (MAG) при­ме­ня­ет­ся для свар­ки ста­лей. Чаще все­го это чистая дву­окись угле­ро­да (CO2), а так­же в сме­си с арго­ном.

Рас­смот­рим виды и сме­си защит­ных газов подроб­нее:

  • Чистая дву­окись угле­ро­да (CO2) или дву­окись угле­ро­да с арго­ном, а так­же аргон в сме­си с кис­ло­ро­дом обыч­но исполь­зу­ют­ся, для свар­ки ста­ли. Если исполь­зо­вать дву­окись угле­ро­да (CO2) в каче­стве защит­но­го газа, то полу­чи­те высо­кую ско­рость плав­ле­ния, луч­шую про­ни­ка­е­мость дуги, широ­кий и выпук­лый про­филь сва­роч­но­го шва. Когда исполь­зу­ет­ся чистая дву­окись угле­ро­да, то про­ис­хо­дит слож­ное вза­и­мо­дей­ствие сил вокруг рас­плав­лен­ных метал­ли­че­ских капель на кон­чи­ке насад­ки. Эти несба­лан­си­ро­ван­ные силы ста­но­вят­ся при­чи­ной обра­зо­ва­ния боль­ших неста­биль­ных капель, кото­рые пере­да­ют­ся в зону свар­ки слу­чай­ны­ми дви­же­ни­я­ми. Это явля­ет­ся при­чи­ной уве­ли­че­ния брызг вокруг сва­роч­но­го шва. Так­же чистый кар­бон диок­сид обра­зу­ет боль­ше испа­ре­ний.
  • Аргон, гелий и аргон­но-гели­е­вая смесь исполь­зу­ют­ся при свар­ке цвет­ных метал­лов и их спла­вов. Эти сме­си инерт­ных газов дают более низ­кую ско­рость плав­ле­ния, мень­шее про­ник­но­ве­ние и более узкий сва­роч­ный шов. Аргон дешев­ле гелия и сме­си гелия с арго­ном, а так­же даёт мень­шее коли­че­ство брызг при свар­ке. В отли­чие от арго­на, гелий даёт луч­шее про­ник­но­ве­ние, более высо­кую ско­рость плав­ле­ния и выпук­лый про­филь сва­роч­но­го шва. Но когда исполь­зу­ет­ся гелий, сва­роч­ное напря­же­ние воз­рас­та­ет при такой же длине сва­роч­ной дуги и рас­ход защит­но­го газа воз­рас­та­ет в срав­не­нии с арго­ном. Чистый аргон не под­хо­дит для свар­ки ста­ли, так как дуга ста­но­вит­ся слиш­ком неста­биль­ной.
  • Уни­вер­саль­ная смесь для угле­ро­ди­стой ста­ли состо­ит из 75% арго­на и 25% дву­оки­си угле­ро­да (может обо­зна­чать­ся 74/25 или C25). При исполь­зо­ва­нии тако­го защит­но­го газа обра­зу­ет­ся наи­мень­шее коли­че­ство брызг и умень­ша­ет­ся веро­ят­ность про­жи­га насквозь тон­ких метал­лов.

Подготовка металла к сварке

Металл дол­жен быть зачи­щен от крас­ки и ржав­чи­ны. Даже остат­ки крас­ки при свар­ке будут ухуд­шать каче­ство и проч­ность сва­роч­но­го соеди­не­ния. Место под зажим для мас­сы так­же долж­но быть зачи­ще­но.

Как держать сварочную горелку

Сва­роч­ной горел­кой полу­ав­то­ма­та MIG/MAG мож­но управ­лять одной рукой, но исполь­зо­ва­ние двух рук облег­чит кон­троль и уве­ли­чит акку­рат­ность и каче­ство сва­роч­но­го шва. Смысл в том, что­бы одной рукой дер­жать горел­ку и опи­рать­ся ей на дру­гую руку. Так мож­но лег­че кон­тро­ли­ро­вать рас­сто­я­ние от сва­ри­ва­е­мой поверх­но­сти и угол, а так­же делать горел­кой нуж­ные дви­же­ния при фор­ми­ро­ва­нии шва.

Что­бы рабо­тать дву­мя рука­ми, необ­хо­ди­мо исполь­зо­вать пол­но­раз­мер­ную сва­роч­ную мас­ку (луч­ше с авто­за­тем­не­ни­ем), кото­рая удер­жи­ва­ет­ся на голо­ве и руки оста­ют­ся сво­бод­ны­ми.

Движение сварочной горелкой во время сварки

  • Суще­ству­ет мно­же­ство дви­же­ний сва­роч­ной горел­кой при фор­ми­ро­ва­нии шва. Для метал­лов, име­ю­щих тол­щи­ну 1- 2 мм, мож­но при­ме­нять вол­ни­сто-зиг­за­го­об­раз­ное дви­же­ние, что­бы удо­сто­ве­рить­ся, что элек­три­че­ская дуга дей­ству­ет на оба сва­ри­ва­е­мых листа. Так мож­но полу­чить проч­ный и гер­ме­тич­ный шов. При таком дви­же­нии элек­три­че­ская дуга не успе­ва­ет про­жечь металл насквозь.
  • Пря­мой шов, без каких-либо дви­же­ний в сто­ро­ну мож­но при­ме­нять на метал­лах, име­ю­щих прак­ти­че­ски любую тол­щи­ну, но здесь нужен опре­де­лён­ный опыт, что­бы удо­сто­ве­рить­ся, что сва­роч­ная дуга рав­но­мер­но дей­ству­ет на оба сва­ри­ва­е­мых метал­ла.
  • При свар­ке метал­ли­че­ских дета­лей, име­ю­щих тол­щи­ну мень­ше 1мм, луч­ше исполь­зо­вать элек­трод­ную про­во­ло­ку мень­ше­го диа­мет­ра, умень­шить пара­мет­ры силы тока, а так­же ско­рость пода­чи про­во­ло­ки. Нуж­но варить корот­ки­ми импуль­са­ми, делая пере­рыв меж­ду ними в пре­де­лах 1 секун­ды, что­бы металл успе­вал охла­дить­ся. Корот­кий пере­рыв нужен, что­бы сле­ду­ю­щий сег­мент сли­вал­ся с преды­ду­щим и полу­чал­ся моно­лит­ный гер­ме­тич­ный шов.
  • При свар­ке длин­но­го сег­мен­та, во избе­жа­ние пере­гре­ва метал­ла и теп­ло­вой дефор­ма­ции, мож­но сва­ри­вать неболь­ши­ми сег­мен­та­ми или точ­ка­ми с интер­ва­ла­ми, пооче­рёд­но, то с одно­го, то с дру­го­го кон­ца сва­ри­ва­е­мо­го отрез­ка. Таким обра­зом, мож­но про­ва­рить весь сег­мент, без полу­че­ния теп­ло­вой дефор­ма­ции листо­во­го метал­ла.

Скорость сварки

Ско­рость свар­ки – это ско­рость, с кото­рой элек­три­че­ская дуга про­хо­дит вдоль места свар­ки. Она кон­тро­ли­ру­ет­ся свар­щи­ком.

Ско­рость дви­же­ния сва­роч­ной горел­ки долж­на кон­тро­ли­ро­вать­ся свар­щи­ком и соот­вет­ство­вать ско­ро­сти пода­чи про­во­ло­ки и напря­же­нию элек­три­че­ской арки, выбран­ных, в соот­вет­ствии с тол­щи­ной сва­ри­ва­е­мо­го метал­ла и фор­мы шва.

Важ­но добить­ся пра­виль­ной ско­ро­сти свар­ки. Слиш­ком высо­кая ско­рость может вызвать слиш­ком мно­го брызг рас­плав­лен­но­го метал­ла. Защит­ный газ может остать­ся в быст­ро засты­ва­ю­щем рас­плав­лен­ном метал­ле, обра­зуя поры. Слиш­ком мед­лен­ная ско­рость свар­ки может стать при­чи­ной излиш­не­го про­ник­но­ве­ния сва­роч­ной дуги в сва­ри­ва­е­мый металл.

Ско­рость дви­же­ния сва­роч­ной горел­ки вли­я­ет на фор­му и каче­ство сва­роч­но­го шва. Мно­гие опыт­ные свар­щи­ки опре­де­ля­ют с какой ско­ро­стью нуж­но дви­гать сва­роч­ную горел­ку, гля­дя на тол­щи­ну и шири­ну шва в про­цес­се свар­ки.

Скорость потока защитного газа

Может зна­чи­тель­но вли­ять на каче­ство свар­ки. Ско­рость пото­ка защит­но­го газа долж­на стро­го соот­вет­ство­вать ско­ро­сти пода­чи про­во­ло­ки. Слиш­ком мед­лен­ный поток не даёт нор­маль­ной защи­ты от окис­ле­ния, в то вре­мя как слиш­ком высо­кая ско­рость пото­ка защит­но­го газа может создать завих­ре­ния, кото­рые так­же поме­ша­ют нор­маль­ной защи­те. Все откло­не­ния ведут к пори­сто­сти сва­роч­но­го шва. Важ­но создать ров­ный поток воз­ду­ха, без завих­ре­ний. На это может вли­ять нали­чие застыв­ших брызг на насад­ке.

Угол сварочной горелки во время сварки

Свар­ка MIG/MAG может сва­ри­вать раз­ные дета­ли под раз­ны­ми угла­ми, поэто­му не суще­ству­ет уни­вер­саль­но­го угла, кото­рый нуж­но соблю­дать при свар­ке. При свар­ке дета­лей, лежа­щих в одной плос­ко­сти иде­аль­ным будет угол в 15–20 гра­ду­сов (от вер­ти­каль­но­го поло­же­ния). При свар­ке двух дета­лей под углом удоб­нее дер­жать горел­ку под углом 45 гра­ду­сов. Прак­ти­ку­ясь, мож­но для себя опре­де­лить наи­бо­лее удоб­ный угол в кон­крет­ной ситу­а­ции.

Сварочное напряжение (длина электрической дуги)

Дли­на дуги одна из самых важ­ных пере­мен­ных в свар­ке MIG/MAG, кото­рую нуж­но кон­тро­ли­ро­вать. Нор­маль­ное напря­же­ние сва­роч­ной дуги в дву­оки­си угле­ро­да (CO2) и гелии (He) намно­го выше, чем в Ароне (Ar). Напря­же­ние дуги вли­я­ет на про­ник­но­ве­ние, проч­ность и шири­ну шва.

С уве­ли­че­ни­ем напря­же­ния элек­три­че­ской дуги, шов ста­но­вит­ся более плос­ким и широ­ким и до опре­де­лён­ных пре­де­лов уве­ли­чи­ва­ет­ся про­ник­но­ве­ние. Низ­кое напря­же­ние даёт более узкий и выпук­лый шов и умень­ша­ет­ся про­ник­но­ве­ние.

Слиш­ком боль­шое и слиш­ком малень­кое напря­же­ние вызы­ва­ет неста­биль­ность дуги. Избы­точ­ное напря­же­ние явля­ет­ся при­чи­ной обра­зо­ва­ния брызг и пори­сто­сти шва.

Сварочная проволока

Сва­роч­ная про­во­ло­ка слу­жит при­са­доч­ным мате­ри­а­лом. При свар­ке про­во­ло­ка посту­па­ет к месту шва и рас­плав­ля­ет­ся вме­сте с кром­ка­ми метал­лов, запол­няя шов. У неё дол­жен быть хими­че­ский состав, схо­жий с соста­вом  сва­ри­ва­е­мых мате­ри­а­лов. К при­ме­ру, содер­жа­ние угле­ро­да, от кото­ро­го зави­сит пла­стич­ность шва.

Тем­пе­ра­ту­ра плав­ле­ния элек­трод­ной про­во­ло­ки долж­на быть чуть ниже или такой же, как метал­лов, кото­рые сва­ри­ва­ют­ся. Если про­во­ло­ка будет пла­вить­ся поз­же, чем сва­ри­ва­е­мый металл, то уве­ли­чи­ва­ет­ся веро­ят­ность про­жже­ния метал­ла насквозь.

Для свар­ки алю­ми­ния и его спла­вов при­ме­ня­ет­ся про­во­ло­ка из чисто­го алю­ми­ния или с при­ме­сью маг­ния и крем­ния.

Диа­метр сва­роч­ной про­во­ло­ки

Диа­метр сва­роч­ной про­во­ло­ки вли­я­ет на раз­мер шва, глу­би­ну про­ник­но­ве­ния сва­роч­ной дуги, проч­ность шва и на ско­рость свар­ки.

Боль­ший диа­метр элек­тро­да (про­во­ло­ки) созда­ёт шов с мень­шим про­ник­но­ве­ни­ем, но более широ­кий. Выбор диа­мет­ра про­во­ло­ки зави­сит от тол­щи­ны сва­ри­ва­е­мо­го метал­ла и поло­же­ния сва­ри­ва­е­мых дета­лей.

В боль­шин­стве слу­ча­ев малень­кий диа­метр про­во­ло­ки под­хо­дит для тон­ко­го метал­ла и для свар­ки в вер­ти­каль­ном поло­же­нии.

Про­во­ло­ка боль­ше­го диа­мет­ра жела­тель­на для более тол­сто­го метал­ла. Ей нуж­но рабо­тать с умень­шен­ной ско­ро­стью пода­чи про­во­ло­ки, из-за более низ­ко­го про­ник­но­ве­ния.

Длина выхода сварочной проволоки

До каса­ния сва­ри­ва­е­мо­го метал­ла про­во­ло­ка долж­на высту­пать из нако­неч­ни­ка на опре­де­лён­ную дли­ну.

Этот сег­мент про­во­ло­ки про­во­дит сва­роч­ный ток. Таким обра­зом, уве­ли­че­ние дли­ны это­го сег­мен­та уве­ли­чи­ва­ет элек­три­че­ское сопро­тив­ле­ние и тем­пе­ра­ту­ру это­го отрез­ка про­во­ло­ки. Чем боль­ше высту­па­ет про­во­ло­ка, тем мень­ше будет элек­три­че­ская дуга. При длин­ном выхо­де про­во­ло­ки из нако­неч­ни­ка полу­ча­ет­ся узкий шов, низ­кое про­ник­но­ве­ние и повы­шен­ная тол­щи­на шва.

При умень­ше­нии дли­ны выхо­да отрез­ка сва­роч­ной про­во­ло­ки даёт про­ти­во­по­лож­ный эффект. Уве­ли­чи­ва­ет­ся про­ник­но­ве­ние сва­роч­ной дуги, полу­ча­ет­ся более широ­кий и тон­кий шов.

Типич­ная дли­на выхо­да сва­роч­ной про­во­ло­ки варьи­ру­ет­ся от 6 до 13 мм.

При исполь­зо­ва­нии порош­ко­вой про­во­ло­ки без газа дли­на выхо­да сва­роч­ной про­во­ло­ки долж­на быть боль­ше, чем с газом (30 – 45 мм).

Cварка самозащитной проволокой без газа

Порош­ко­вая само­за­щит­ная про­во­ло­ка, кото­рую  так­же назы­ва­ют флю­со­вой име­ет сер­деч­ник, содер­жа­щий в себе все необ­хо­ди­мые при­сад­ки для защи­ты шва и сва­роч­ной дуги в про­цес­се свар­ки без газа.

Такая про­во­ло­ка содер­жит ком­по­нен­ты, обра­зу­ю­щие газ во вре­мя свар­ки, анти­окис­ли­те­ли, очи­сти­те­ли, а так­же при­сад­ки, улуч­ша­ю­щие элек­три­че­скую дугу. Таким обра­зом, при воз­ник­но­ве­нии дуги обра­зу­ет­ся газ, кото­рый защи­ща­ет рас­плав­лен­ный металл, а так­же спе­ци­аль­ные ком­по­нен­ты обра­зу­ют подо­бие шла­ка поверх метал­ла во вре­мя осты­ва­ния, кото­рый защи­ща­ет его во вре­мя затвер­де­ва­ния.

Такую про­во­ло­ку удоб­но исполь­зо­вать, когда сва­роч­ный аппа­рат нужен не часто. Пре­иму­ще­ством явля­ет­ся луч­шая мобиль­ность обо­ру­до­ва­ния (не тре­бу­ет­ся бал­лон с газом) и воз­мож­ность исполь­зо­ва­ния на ули­це (даже в вет­ре­ную пого­ду, вви­ду отсут­ствия при­то­ка защит­но­го газа).

При свар­ке само­за­щит­ной про­во­ло­кой обра­зу­ет­ся мно­го дыма и испа­ре­ний и слож­но визу­аль­но кон­тро­ли­ро­вать про­цесс свар­ки. Сва­роч­ный флюс, кото­рый оста­ёт­ся поверх гото­во­го шва, не про­во­дит элек­три­че­ства, поэто­му после охла­жде­ния, что­бы сва­ри­вать поверх гото­во­го шва, его необ­хо­ди­мо сна­ча­ла зачи­стить.

При помо­щи порош­ко­вой про­во­ло­ки мож­но сва­ри­вать более тол­стый металл, чем при помо­щи про­во­ло­ки, исполь­зу­е­мой с газом.

Свар­ка при помо­щи это­го типа про­во­ло­ки «про­ща­ет» недо­ста­точ­но хоро­шо под­го­тов­лен­ную поверх­ность.

Полярность при сварке без газа

Поляр­ность – это направ­ле­ние пото­ка элек­три­че­ства в цепи сва­роч­но­го аппа­ра­та.

При пря­мой поляр­но­сти элек­трод (про­во­ло­ка) – это минус, а сва­ри­ва­е­мый металл (зазем­ле­ние) – это плюс. При обрат­ной поляр­но­сти элек­трод – плюс, а сва­ри­ва­е­мый металл – минус.

Для свар­ки при помо­щи порош­ко­вой про­во­ло­ки исполь­зу­ет­ся пря­мая поляр­ность (про­во­ло­ка – минус, зазем­ле­ние — плюс).

При свар­ке с газом – элек­трод (+), мас­са (-).

Поляр­ность, с кото­рой будет нор­маль­но рабо­тать порош­ко­вая про­во­ло­ка, зави­сит от её соста­ва. Быва­ют и такие, кото­рые будут нор­маль­но сва­ри­вать с любой поляр­но­стью.

В боль­шин­стве слу­ча­ев, при свар­ке без газа сва­роч­ный аппа­рат дол­жен быть настро­ен с пози­тив­ным зазем­ле­ни­ем и нега­тив­ным элек­тро­дом. Это даст боль­ше мощ­но­сти для плав­ле­ния порош­ко­вой про­во­ло­ки.

Звук правильной сварки полуавтоматом

При обу­че­нии свар­ки MIG/MAG, важ­но слу­шать зву­ки, изда­ва­е­мые при свар­ке и, конеч­но же, кон­тро­ли­ро­вать про­цесс свар­ки визу­аль­но (через затем­нён­ную мас­ку). При пра­виль­ной свар­ке полу­ав­то­ма­том изда­ёт­ся звук, напо­ми­на­ю­щий жар­ку мяса на ско­во­ро­де. Этот «шипя­ще-жуж­жа­щий» звук гово­рит о хоро­шем балан­се меж­ду ско­ро­стью пода­чи про­во­ло­ки, пода­че газа и настрой­ка­ми напря­же­ния. Застыв­шие брыз­ги на насад­ке или нако­неч­ни­ке сва­роч­ной горел­ки ухуд­ша­ют поток защит­но­го газа, пло­хой кон­такт зажи­ма мас­сы, пло­хо очи­щен­ная область свар­ки, всё это может ухуд­шать фор­ми­ро­ва­ние сва­роч­ной дуги, и будет отра­жать­ся на зву­ке свар­ки. Так­же може­те про­чи­тать ста­тью “как настро­ить сва­роч­ный полу­ав­то­мат” для боль­ше­го пони­ма­ния пра­виль­ной настрой­ки аппа­ра­та перед свар­кой.

Меры безопасности

  • Свет, кото­рый обра­зу­ет­ся в про­цес­се любо­го вида элек­тро­ду­го­вой свар­ки, очень яркий. Нуж­но защи­щать гла­за и кожу. Для это­го важ­но исполь­зо­вать сва­роч­ную мас­ку. Сей­час про­да­ют­ся сва­роч­ные мас­ки с авто­за­тем­не­ни­ем, кото­рые авто­ма­ти­че­ски защи­ща­ют от ярко­го све­та, как толь­ко он появ­ля­ет­ся. Это поз­во­ля­ет поль­зо­вать­ся дву­мя рука­ми, не забо­тясь о мас­ке.
  • Важ­но исполь­зо­вать пер­чат­ки для защи­ты от брызг рас­плав­лен­но­го метал­ла. Они важ­ны для защи­ты так­же и от нагре­ва и уль­тра­фи­о­ле­то­во­го излу­че­ния, обра­зу­е­мо­го в про­цес­се свар­ки. Если свар­ка длит­ся боль­ше мину­ты, то уль­тра­фи­о­ле­то­вое излу­че­ние губи­тель­но воз­дей­ству­ет на неза­щи­щён­ные участ­ки кожи.
  • Защит­ный костюм дол­жен быть сде­лан из мате­ри­а­ла, кото­рый хоро­шо выдер­жит воз­дей­ствие рас­плав­лен­ных брызг метал­ла. Если нет воз­мож­но­сти исполь­зо­вать защит­ный костюм, то мате­ри­ал одеж­ды не дол­жен содер­жать син­те­ти­че­ских мате­ри­а­лов, кото­рые лег­ко пла­вят­ся и могут при­чи­нить вред свар­щи­ку.
  • Нуж­но наде­вать закры­тую обувь, внутрь кото­рой не попа­дут брыз­ги рас­ка­лён­но­го метал­ла при свар­ке.
  • Поме­ще­ние, в кото­ром осу­ществ­ля­ет­ся свар­ка долж­но хоро­шо вен­ти­ли­ро­вать­ся. В про­цес­се свар­ки выде­ля­ют­ся вред­ные испа­ре­ния, кото­рые нель­зя вды­хать.

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info
