Сварка полуавтоматическая: Полуавтоматическая сварка (MIG)

Содержание

Полуавтоматическая сварка (MIG)



Принципиальная схема и особенности полуавтоматической сварки







Полуавтоматическая сварка отличается от ручной ду­говой сварки тем, что механизируется подача электродной проволоки в сварочную зону, а остальные операции процесса сварки выполняются сварщиком вручную. Для этого современная промышленность выпускает целую се­рию сварочных полуавтоматов, при помощи которых вы­полняют дуговую сварку в среде защитных газов. Их раз­рабатывают с использованием унифицированных узлов, что позволяет с наименьшими затратами выполнить на­ладку на сварку требуемых изделий. К таким унифициро­ванным узлам относятся прижимные и направляющие устройства, подающие механизмы, узлы, осуществляю­щие подъем и перемещение, а также механизмы автома­тической подачи присадочной проволоки. Полуавтоматы могут быть нескольких видов:

  • для сварки сплошной стальной проволокой;
  • для сварки сплошной алюминиевой проволокой;
  • для сварки сплошной стальной и алюминиевой про­волоками;
  • для сварки сплошной стальной или алюминиевой порошковой проволоками.

Кроме того, полуавтоматы могут различаться по спо­собу охлаждения горелки, регулировкой скорости подачи проволоки и методикой ее подачи и по конструктивным особенностям. При помощи этого универсального обору­дования обеспечивается сварка практически всех трудно­доступных мест с высоким качеством защиты сварочной ванны и дуги. Поэтому до 70% сварочных работ выполня­ется полуавтоматами. Различают полуавтоматы по марки­ровке. Первые две буквы в маркировке обозначают тип обо­рудования и способ сварки: «ПШ» - полуавтомат шлан­говый, «УД» - установка для дуговой сварки. При помощи третьей буквы в маркировке указывают на способ защиты сварочной дуги: «Г» - газовая, «Ф» - флюсовая. Первая цифра, проставленная после буквенного ин­декса, указывает величину сварочного тока (в сотнях ам­пер), а последующие цифры обозначают конкретную мо­дификацию изделия. И наконец, буквенный символ, проставленный после цифрового, обозначает климатическое исполнение полуавтомата: «У» - для эксплуатации в рай­онах с умеренным климатом; «ХЛ» - в районах с холод­ным климатом; «Т» - тропическое исполнение.

Принципиальная схема полуавтоматической установ­ки представлена на рис. Как правило, в комплект ус­тановки входят: выпрямитель - источник питания сва­рочной дуги; подающее устройство, предназначенное для подачи электродной проволоки в зону сварки; газовый клапан, предназначенный для снижения давления защит­ного газа, находящегося в специальном баллоне.

Подающее устройство сварочной проволоки может быть толкающего, тянущего и универсального типа. Как правило, оно состоит из следующих основных узлов: элек­тродвигателя, планетарной головки, блока управления, катушки с проволокой, электропневматического газово­го клапана.

Заслуживают внимания новые безредукторные конст­рукции подающих механизмов серии «Интермигмаг» с пульсирующей подачей проволоки, являющие­ся модификацией известного механизма «Изаплан». Со­стоит такой механизм из планетарной головки, корпус которой закреплен на полом валу электродвигателя по­стоянного тока. Укрепленные на ползунах подающие ро­лики прижимаются к сварочной проволоке и обкатываются вокруг нее при вращении якоря двигателя.

Так как оси роликов расположены под углом 30-40° к оси прово­локи, это усилие разлагается на две составляющие - зак­ручивающее и осевое. Осевое усилие обеспечивает подачу проволоки, закручивающее - ее движение по шлангу. Скорость подачи проволоки регулируется изменением частоты вращения ротора двигателя постоянного тока.

При помощи подающего устройства обеспечивается последовательность включения исполнительных органов сварочного полуавтомата, необходимая скорость подачи сварочной проволоки, выбор рабочего режима сварки и т.д. Стабилизация выходных параметров источника пита­ния совместно со стабилизацией скорости подачи элект­родной проволоки позволяет получить сварные соедине­ния высокого качества.

Горелка является одним из важных узлов сварочного полуавтомата. Она предназначена для направления в зону сварочной дуги электродной проволоки, защитного газа или флюса. С помощью горелки возбуждается сварочная дуга, осуществляется формирование и направление струи защитного газа.

Конструкции сварочных горелок унифи­цированы в соответствии с технологическими требова­ниями. Рукоятка горелки должна быть прочной и удобной в работе, поэтому ее изготавливают в форме, позволяющей обхват рукой сварщика. Для управления сварочным процессом и защиты руки сварщика от ожогов на рукоят­ке устанавливается предохранительный щиток и пуско­вая кнопка. Самыми распространенными являются руко­ятки круглой или овальной формы.

Токоведущая направляющая трубка соединяет токопровод с токосъемным наконечником. Конструкция труб­ки определяется сечением токоведущей части и необхо­димостью подвода защитного газа. По своему конструк­тивному исполнению направляющие трубки должны соответствовать требованиям гибкости и достаточной проводимости. Поэтому токопроводы изготавливают из мягкого провода, заключенного в изоляционную оболоч­ку, внутренний диаметр которой выбран таким образом, чтобы по нему можно было пропускать защитный газ или охлаждающую воду. Направляющие каналы токопровода служат для подачи электродной проволоки к сварочной горелке.

Они представляют собой металлическую спираль, на которую надета стальная стягивающая оплетка и изо­ляционная трубка. Спираль может быть одно- или двухзаходной.

Наиболее ответственной частью горелки является ее сопло, представляющее собой токопроводящий наконеч­ник. Эта деталь горелки работает в условиях высокой тем­пературы и механического воздействия подающейся сва­рочной проволоки. Поэтому наконечник быстро изнаши­вается и требует замены. Для снижения изнашиваемости наконечника его хромируют, полируют или изготавлива­ют из твердых составов на медно-вольфрамовой основе. При больших сварочных токах, достигающих более 315 А, применяют принудительное охлаждение наконечника.

Применяют два типа наконечников: с поджимным контактом и без поджимного контакта. Поджимной кон­такт применяется при сварке тонкими электродными проволоками диаметром 0,8-1,2 мм. Простейшей горел­кой могут служить две медные трубки, вставленные друг в друга с зазором, по которому защитный газ подается в сопло. Для сварки в стесненных условиях используют сменные горелки различной длины. Технические характе­ристики унифицированных горелок типа ГДПГ для меха­низированной сварки плавящимся электродом приведе­ны в табл.



Технические характеристики унифицированных горелок



Тип горелки Номиналь­ный сварочный ток,
А
ø электрод­ной про­волоки,
мм

Длина рукава,
м

Габариты горелки, мм

Масса (без рукавов),
кг

ДПГ-101-8УЗ 160 0,8-1,2 2 254x60x113 0,45
ГДПГ-101-9УЗ 160 0,8-1,2 1
ГДПГ-Ю1-10УЗ 160
0,8-1,2
2
ГДПГ-102-УЗ 160 1,2-1,6 2 0,6
ГДПГ-301-6У4 315 1,2-1,4 3 266x50x125
ГДПГ-301-7У4 315 0,8-1,4 1
ГДПГ-301-8У4 315 1,2-1,4 3
ГДПГ-302-У4 315 1,6-2,0 2 0,7
ГДПГ-501-4У4 500 1,6-2,0 3 268x90x125
ГДПГ-603-У4 630
1,6-2,5
3



Горелки для ручной дуговой сварки неплавящимся электродом состоят из корпуса, сменной цанги, сменно­го наконечника, колпачка, вентиля, предназначенного для пуска, регулирования и подачи защитного газа, ру­коятки, резинового рукава и газоподводящего кабеля. Го­релка снабжена сменными цангами, позволяющими зак­реплять вольфрамовые электроды различных диаметров. Как правило, такие горелки имеют водяное охлаждение.

Кроме перечисленного оборудования в комплект сва­рочного поста входит осушитель, редуктор с манометра­ми или расходомерами для точной дозировки газа и отсекатель газа.


УНИВЕРСАЛЬНЫЕ ПОЛУАВТОМАТЫ


Универсальные полуавтоматы позволяют выполнить быструю переналадку без существенных трудовых и мате­риальных затрат. К универсальным полуавтоматам отно­сят прежде всего модель, применяемую для сварки в среде углекислого газа сплошной или порошко­вой проволокой. У всех полуавтоматов подача электродной проволоки осуще­ствляется по пустотелому шлангу, поэтому они именуются шлан­говыми полуавтоматами.

Схематично полуавтомат для сварки в среде защитного газа состоит из следующих основных составные частей - сменная газо­вая горелка, подающий механизм, шланг подачи электродной про­волоки, кассеты для хранения проволоки, газового шланга, блока управления, источника питания, провода цепи управления, газо­вой аппаратуры, кабеля.

Мы часто упоминаем о сварочной горелке. Вкратце объясним ее устройство. Для этого обратимся к рисунку. Горелка предназна­чена для подачи в зону горения электродной проволоки и защитно­го газа.

Рукоятка сварочной горелки должна быть прочной и удобной для работы. С этой целью ее изготавливают из литьевого изоляци­онного материала. На рукоятке размещены предохранительный щиток и пусковая кнопка. Наиболее ответственными элементами сварочной горелки являются сопло и наконечник, подводящий ток.


1. Сварочная проволока
2. Газовое сопло
3. Токоподводящий мундштук
4. Корпус горелки
5. Рукоять горелки
6. Механизм подачи проволоки
7. Атмосфера защитного газа
8. Сварочная дуга
9. Сварочная ванна

Схема полуавтомата для сварки в защитных газах.

Сопло горелки - на нем из-за высокой температуры посто­янно возникает налипание расплавленного металла. Чтобы устра­нить это, металлическое сопло хромируют или полируют. Есть и другой выход - сопло изготавливают из керамического материа­ла. В случае, если сварочный ток достигает значения 315 А и выше, применяется дополнительное охлаждение сопла горелки. Пе­риодичность смены горелки - через каждые полгода.

Наконечники для подачи тока изготавливаются из меди с гарантированным сроком работы - от 5 до 10 часов непрерывной работы. Если наконечник изготовлен из бронзы,-то срок его служ­бы еще меньше. Изготавливаемые в последнее время медно-гра-фитовые наконечники имеют тоже малый срок службы, но лучше обеспечивают контакт и гарантируют хорошее скольжение, что важно при сварке алюминиевой проволокой. Только наконечник на медно-вольфрамовой основе обеспечивает более длительную работу без замены.

Проверка горелки перед сваркой


Режимы полуавтоматической сварки



Сварочные полуавтоматы MIG/MAG: цены, отзывы

Подготовка к работе сварочного полуавтомата

полуавтоматическая сварка итог

Сварочный инверторный аппарат Inforce MIG-2100

Обзор сварочного полуавтомата FUBAG INMIG 200

Обзор сварочного полуавтомата FUBAG IRMIG 200

Обзор сварочного полуавтомата FUBAG INMIG 250 T

Обзор сварочного полуавтомата TELWIN TECHNOMIG 210 DUAL SYNERGIC

Сварочные полуавтоматы Telwin ELECTROMIG 230 и 330 WAVE

Обзор сварочного оборудования Viking MMA 250 pro и MIG 200GS PRO

Обзор сварочных полуавтоматов Aurora PRO SKYWAY 300 и 330 SYNERGIC

Обзор сварочного полуавтомата Aurora SPEEDWAY 200

Обзор сварочных полуавтоматов Aurora SPEEDWAY 200, 250 и 300

Обзор сварочных полуавтоматов Aurora ULTIMATE 300 и 400

Сварочный полуавтомат Aurora PRO ULTIMATE 500 в работе

Обзор сварочного полуавтомата Aurora ULTIMATE 500

Сварка полуавтоматом на примере Aurora OVERMAN 180, ч. 1

Сварка полуавтоматом на примере Aurora OVERMAN 180, ч.2

Сварка полуавтоматом на примере Aurora OVERMAN 180, ч.3

Сварка алюминия на примере Aurora OVERMAN 180

Сравнительный тест инверторных сварочных полуавтоматов

Обзор сварочного полуавтомата Aurora OVERMAN 180

Потолочный шов на примере Aurora PRO OVERMAN 160

Сварка алюминия встык на примере Aurora OVERMAN 160

Сварка вертикального шва на примере Aurora OVERMAN 160

Сварка алюминия на примере Aurora PRO OVERMAN 160

Причины популярности сварочных полуавтоматов Aurora Overman

Усовершенствования Aurora Overman

Сравнение инверторного и трансформаторного сварочных полуавтоматов

Демонстрация возможностей Aurora OVERMAN 160

Холодная сварка на примере Aurora OVERMAN 160

Обзор сварочных полуавтоматов Aurora OVERMAN 160 и 200

Обзор сварочного полуавтомата Aurora OVERMAN 250/3

Обзор сварочного полуавтомата Aurora OVERMAN 250

Обзор сварочного полуавтомата Aurora SPEEDWAY 175

Обзор сварочного полуавтомата Aurora SKYWAY 500

Обзор сварочного полуавтомата Aurora SPEEDWAY 180

Обзор сварочного полуавтомата AuroraPRO SKYWAY 350 DUAL PULSE

Сварочный полуавтомат Aurora SKYWAY 350 DUAL PULSE в работе

Настройка сварочного полуавтомата Aurora POLO 160 для стали 1 мм

Настройка сварочного полуавтомата Aurora POLO 160 для стали 2 мм

Настройка сварочного полуавтомата Aurora POLO 160 для стали 3 мм

Настройка сварочного полуавтомата Aurora POLO 160 для стали 4 мм

Обзор сварочного инвертора Сварог PRO MIG 160

Обзор сварочного полуавтомата AURORA POLO 160

Обзор сварочного полуавтомата Aurora SPEEDWAY 160

Испытания сварочного полуавтомата Aurora SPEEDWAY 175

Сварочный полуавтомат Aurora SPEEDWAY 175 в работе_1

Сварочный инвертор Сварог REAL MIG 200 в работе

Сварочный инвертор Сварог REAL MIG 160 в работе

Обзор сварочных инверторов Сварог REAL MIG 160, 200, 200 Black

Обзор сварочного инвертора Сварог TECH MIG 350 P

Сварка алюминия 2 мм инвертором Сварог TECH MIG 350 P. Часть 1

Сварка алюминия 2 мм инвертором Сварог TECH MIG 350 P. Часть 2

Сварка алюминия 3 мм инвертором Сварог TECH MIG 350 P. Часть 1

Сварка алюминия 3 мм инвертором Сварог TECH MIG 350 P. Часть 2

Сварка алюминия 4 мм инвертором Сварог TECH MIG 350 P

Подключение TIG горелки к Сварог PRO MIG 200

Сварка стола при помощи Сварог PRO MIG 160

Сварка профильной трубы инвертором Сварог PRO MIG 160

Обзор полуавтоматических сварочных инверторов Ресанта САИПА

Сварочный инвертор Aurora Skyway 330 в работе

Сварочный инвертор Aurora Speedway 160 в работе

Синергетическое управление сварочным процессом Aurora

Сварка полуавтоматом для начинающих. Обучающее видео. Часть 2

Сварка полуавтоматом для начинающих. Обучающее видео по сварке полуавтоматом. Часть 1

Как выбрать полуавтомат для сварки? Аппараты для MIG/MAG сварки

Обзор: Сварочный инвертор Сварог MIG 200 REAL N24002N

Обзор: Сварочный инвертор Сварог MIG 200 REAL N24002N,

Сварка профильной трубы инвертором PRO MIG 160 SYNERGY 720p

Обзор: Сварочный полуавтомат RedHotDot HOT MIG-19

Обзор: Инверторный аппарат полуавтоматической MIG MAG и дуговой сварки ММА RedHotDot HOT MIG-1

Обзор: Сварочный аппарат АВРОРА Динамика 200

Обзор оборудования RedHotDot RHD

Сварка без брызг Полуавтоматы SPEEDWAY Synergic от AURORA


Что такое полуавтомат. Статья о сварочных полуавтоматах

Сварочный полуавтомат – это электромеханический прибор для выполнения сварочного процесса плавящимся электродом в виде проволоки путем механизированной подачи его к месту сварки (к сварочной ванне). Скорость подачи проволоки устанавливается сварщиком на самом аппарате, а скорость и стабильность скорости перемещения горелки вдоль шва зависит только от сварного.



Полуавтоматов есть большое множество. Для того чтобы их более-менее разделить, имеется классификация по способу защиты сварочной ванны от окислительных процессов. Поэтому разделение будет следующим:

  • Полуавтоматическая сварка под слоем флюсов.
  • Сварка в защитных газах (инертные или активные).
  • Полуавтомат для работ порошковой проволокой.



Флюсованная проволока стоит немалых денег, поэтому более практично использовать сварочные аппараты предназначенные для работ в защитных газах. На сегодняшний день особенно полюбили сварку под флюсом производители якобы «очень доступных полуавтоматов». Данные аппараты по себестоимости недорогие, а посему очень доступны. Они привлекают покупателя ценой, отсутствием надобности покупки баллона с защитным газом. Но, есть и скрытые недостатки: качество шва намного хуже, чем у аппаратов с защитным газом, очень дорогостоящая флюсованная проволока.



Порошковую проволоку используют при сварке на полуавтоматах с защитным газом.



Каждый полуавтоматический аппарат состоит из следующих незаменимых блоков:

  1. источник тока для электродуговой сварки,
  2. редуктор с двигателем для перемещения проволоки,
  3. горелка с рукавом,
  4. сварочный кабель для подключения зажима к свариваемой детали (это чтобы замкнуть сварочную цепь),
  5. рукав для подачи газа к входному штуцеру аппарата,
  6. баллон с понижающим давление редуктором,
  7. система управления, которая управляет пуском, остановкой проволоки, регулировками скорости подачи и мощности дуги.



Сварочные полуавтоматы можно разделить еще на две категории согласно исполнения:

Полуавтоматическая дуговая сварка

Полуавтоматическая дуговая сварка

Полуавтоматическая дуговая сварка плавящимся электродом в смеси защитных газов.

ОБЩИЕ ПОЛОЖЕНИЯ И ТРЕБОВАНИЯ К СВАРОЧНЫМ МАТЕРИАЛАМ

К полуавтоматической сварке в смесях защитных газов могут быть допущены электросварщики прошедшие обучение, допущенные к работе на сварочных машинах, а также должны быть аттестованные.

Присадочный материал должен соответствовать требованиям ГОСТ 2246.

Сварочный защитный газ может использоваться как в виде готовой смеси в баллонах по ТУ 2114-02-05015259, так и от магистрального смесителя.

Сварочные материалы, применяемые для сварки, должны подвергаться входному контролю на соответствие требованиям стандартов (ГОСТ, ОСТ, ТУ и др.).

Марка сварочной проволоки выбирается в зависимости от материала свариваемого изделия и указывается в КД и техпроцессе. При полуавтоматической сварке в смеси защитных газов в качестве присадочного материала применяется сварочная проволока диаметром 0,8 -1,6 мм.

СВАРОЧНОЕ ОБОРУДОВАНИЕ

Состав поста полуавтоматической сварки в смеси газов:

  • сварочный источник питания;
  • подающий механизм с держателем для кассеты с проволокой;
  • сварочная горелка с водяным охлаждением;
  • автономный водоохладитель;
  • комплект соединительных кабелей.

ПОДГОТОВКА ОБОРУДОВАНИЯ К РАБОТЕ

Перед включением поста необходимо проверить целостность сетевого, сварочных и соединительных кабелей, шлангов, а также надежность заземления установки.

Перед каждой заменой кассеты со сварочной проволокой (при необходимости и чаще) снимать горелку с проволокоподающего устройства, снимать газовое сопло и держатель сопла и продувать проволокоподающий канал (спираль) горелки сжатым воздухом.

ВНИМАНИЕ: перед заправкой проволоки в подающий механизм, проверить по спецификации соответствие подающих роликов, направляющих втулок, контактного наконечника, канала горелки, диаметр и марку применяемой проволоки.

ВНИМАНИЕ: при использовании в горелке тефлонового направляющего канала, перед заправкой проволоки необходимо закруглить кончик проволоки напильником.

Подключить полуавтомат к газовой магистрали (баллону). Установить расход газа при помощи ротаметра (смотри приложение А).

Проверить уровень охлаждающей жидкости в бачке водоохладителя, при необходимости - долить. Шланги для подачи газа и охлаждающей жидкости должны быть соединены штуцерами, зажаты «хомутами» и не допускать протечек.

ТЕХНОЛОГИЯ И ТЕХНИКА СВАРКИ

Использование аргона и смесей на его основе требуют тщательной подготовки поверхностей свариваемых деталей под сварку. Это обусловлено меньшей раскислительной способностью аргона по сравнению с двуокисью углерода. Разделка под сварку и поверхность основного металла на расстоянии 20 мм от сварного шва, должна быть зачищена до металлического блеска.

Перед началом работы (а также при замене баллона) следует проверить ротаметром расход защитного газа (одновременно произойдет продувка газовой системы).

При получении швов темного цвета или образовании пор следует проверить:

  • соответствие используемых газов;
  • расход защитного газа на горелке;
  • отсутствие подсоса воздуха в сопло горелки;
  • отсутствие окислов и загрязнений на основном и присадочном материале;
  • правильность установленного режима сварки.

При сварке в нижнем, горизонтальном, потолочном положении горелку следует вести «углом вперед» (75-80°) без поперечных колебаний. Такой способ сварки позволяет обеспечить наилучшую защиту зоны сварки.

Сварку необходимо вести узкими валиками, не допуская перегрева сварного соединения.

При сварке стыков в вертикальном или потолочном положении, режимы сварки должны быть понижены по току на 25-30 %, а по напряжению на 2-3 В по сравнению со сваркой в нижнем положении. Применение импульсной сварки позволяет получать поверхность шва сходную по качеству со швами, свариваемыми аргонодуговой сваркой неплавящимся электродом, что дает возможность в некоторых случаях избежать операции финишной зачистки поверхности сварного соединения.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При выполнении сварочных работ необходимо соблюдать меры безопасности в соответствии с требованиями «Инструкции по охране труда для электросварщиков».

К работе на сварочном оборудовании допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, обученные работе на сварочном полуавтомате, аттестованные квалификационной комиссией филиала, прошедшие инструктаж и имеющие удостоверение по группе электробезопасности не ниже второй. Повторную проверку знаний требований по электробезопасности электросварщики должны проходить не реже одного раза в 12 месяцев.

Для удаления вредных примесей, пыли, а также для подачи чистого воздуха, производственные помещения цехов должны быть оборудованы общеобменной вентиляцией, а рабочие места - местной вытяжной вентиляцией.

Подсоединение и отключение от сети сварочных установок, должны производиться службой энергетика цеха. Все оборудование и металлические части должны быть надежно заземлены.

Места выполнения электросварочных работ должны быть ограждены несгораемыми щитами или ширмами.

Электросварщики должны обеспечиваться средствами индивидуальной защиты.

Для защиты органов дыхания электросварщики должны применять респираторы или при наличии - сварочной маской с принудительной подачей воздуха в зону дыхания.

Обеспечение требований безопасности при работах с ручными пневматическими машинами следует выполнять по инструкции «Инструкция по охране труда при работе с ручными и пневматическими машинами».

Обеспечение требований пожарной безопасности следует выполнять по инструкции «Требования пожарной безопасности при электросварочных и газорезательных работах».

Помимо всех этих требований в последнее время приходят современные технологии и следовательно дополнения к требованиям. К примеру в последнее время для освещения помещений используют экономичное LED (светодиодное освещение) или светодиодные трубки. Без сомнения, лучшим выбором будут именно диоды, которые прослужат вам несколько лет без потери силы света.

Читайте также:

Продвижение промышленного сайта. Перелинковка

Плазменная резка листового проката

Межкристаллитная коррозия аустенитных сталей

Вольфрамовые электроды

Режимы термообработки стали

Устройство сварочного полуавтомата, принцип работы

Как только человечество научилось получать металлы, назрела необходимость создания оборудования для производства изделий из данного материала. В различных отраслях промышленности сварка полуавтоматом используется для скрепления металлических конструкций. Полуавтомат сварочный подходит для варения черных и цветных металлов различной толщины. Специальное оборудование для сварки позволяет ускорить производственный процесс и повысить качество швов. Для проведения сварочных работ нужно обладать достаточными знаниями, иметь арсенал оборудования и соблюдать технику безопасности.

Интересная информация. Полуавтомат сварка применяется на многих СТО. С его помощью производится кузовной ремонт авто.

Что представляет собой полуавтомат

Человек, желающий освоить технику сварки, должен в первую очередь понять, что такое сварочный полуавтомат и изучить его устройство. Говоря простыми словами, он представляет собой  электромеханический прибор, в котором в качестве плавящегося электрода выступает сварочная проволока, подающаяся в зону сварки.

Комплект работающего агрегата состоит из нескольких узлов:

  •  основной блок, состоящий из трансформатор для подачи питания и механизма, подающего проволоку;
  •  шланг или сварочный рукав для полуавтомата
  • горелка полуавтоматической сварки, внутрь которой помещается проволока
  •  токопроводящий наконечник для полуавтомата – его обычно называют соплом для полуавтоматов
  •  система подачи инертного газа

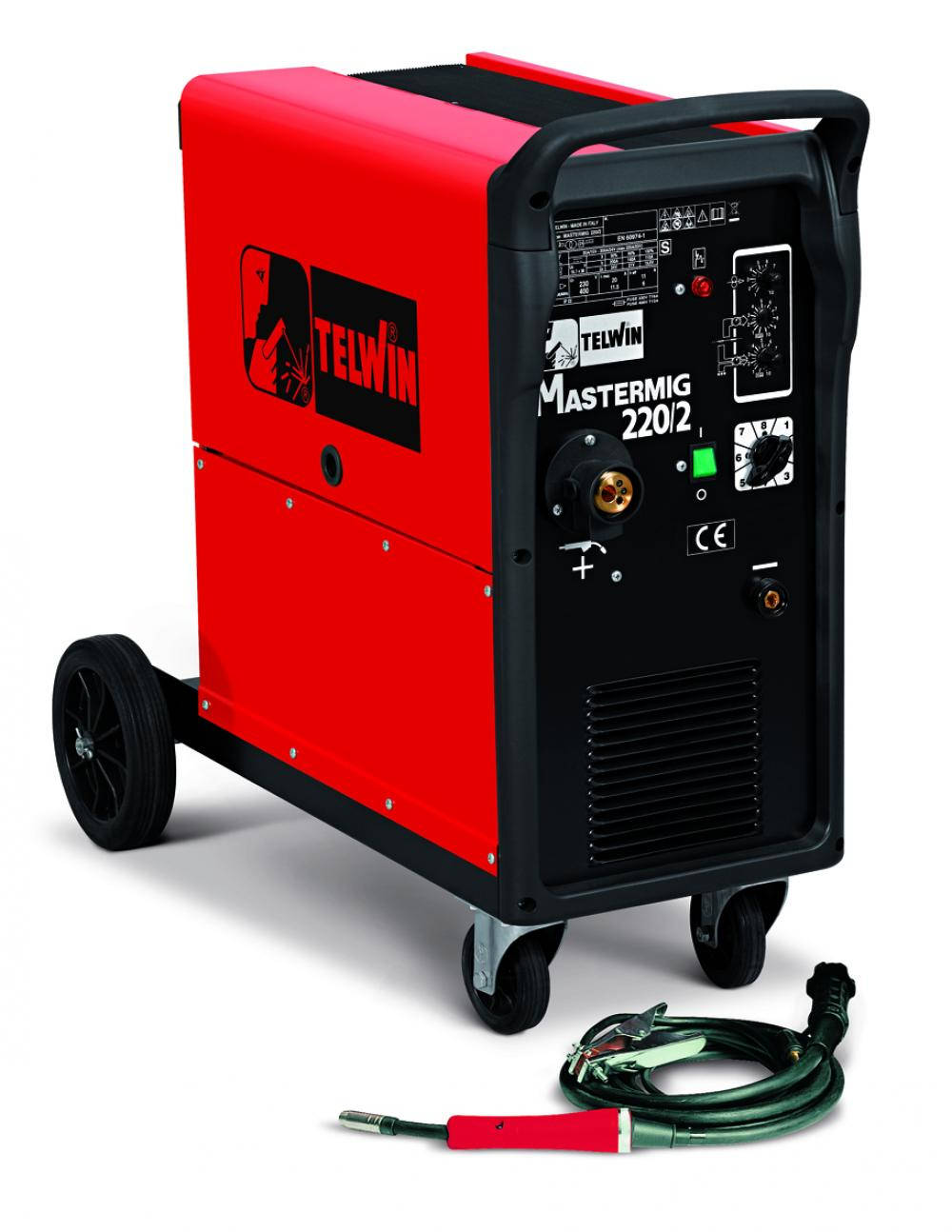

Комплект полуавтоматического оборудования

На крупных предприятиях задействуют производительные стационарные модели. Они подходят для серийного производства по ГОСТу, встречаются на фабриках или заводах. Также, используются мобильные модификации, которые можно перемещать по шасси. Они способны работать безотказно в суровых полевых условиях. Для личных нужд и небольших ремонтных работ используют переносные устройства, отличающиеся скромными габаритами и небольшой массой.

Как работает полуавтомат

Понять принцип работы сварочного полуавтомата несложно. В процессе обработки на свариваемый участок подается непрерывно электродная проволока. Поэтому мастеру не нужно постоянно ставить новые электроды. В процессе сварки происходит нагрев и деформация обрабатываемых поверхностей. Между находящимся под напряжением электродом и металлом, в смеси газов и паров образуется электрический разряд. Качество шва улучшается за счет инертного газа, предотвращающего образование окислов. Не всегда используются газовые баллоны. Иногда применяется техника варения без аргона. Выбор той или иной методики зависит от возможностей рабочего оборудования.

Важно. Полуавтоматическим метод сварки называется потому, что проволока подается автоматически, а контроль  подачи и, собственно, процесс сваривания осуществляется сварщиком вручную.

Так же как и в ручной дуговой сварке, полуавтоматический аппарат имеет два полюса: положительный и отрицательный.  Выбор полярности подключения зависит от свариваемого металла. Один зажим крепится к детали, другой подается к скользящему контакту сварочной горелки.

Важно. В роли сварочного контакта выступает наконечник, к которому подается питание от основного блока

Силу тока подбирают в соответствии с характеристиками обрабатываемого материала. Обычно профессионалы пользуются специальными таблицами для расчета или следуют рекомендациям производителя агрегата. Скорость подачи задается при помощи коробки передач или шестерни.

Газовые полуавтоматы работают с инертным или углекислым газом. Загружается сварочная проволока для полуавтомата с содержанием магния и кремния, которая расплавляется и попадает на свариваемый участок. Одновременно подается газ, защищающий металлическую деталь и электрод от негативного воздействия кислорода.

В случае с аппаратурой для флюсовой проволоки, газ не нужен. Флюс – это особый порошкообразный состав, находящийся в сердцевине проволоки. По своему составу он близок к обмазке электродов. В процессе сварки полуавтомат флюс сгорает и образуется газ, который нейтрализует вредное воздействие воздуха. Использоваться могут различные виды проволоки.

Закрепить полученные знания поможет просмотр данного видео

Режимы полуавтоматической сварки – теория и практика

Полуавтоматическая сварка предполагает возможность самостоятельно выставить настройки. Человек может менять 4 основных параметра – скорость плавления, высоту шва и подачи проволоки, направление движения электрода. Также, мастера должны уметь регулировать сварочные горелки для полуавтомата. Подбирается режим с учетом толщины металлического листа и ГОСТа. За счет использования газа зона теплового воздействия уменьшается. Поэтому возможно наложение нескольких швов без деформации металла.

Сварщик должен помнить все рабочие параметры наизусть. Выделяют следующие режимы сварки полуавтоматом:

  1. цикличный – используют короткую дугу
  2. импульсный
  3. точечный
  4. постоянное круговое перемещение металлического листа
  5. струйное перемещение заготовки

Полезная информация. Если толщина детали более 5 миллиметров, придется производить обработку в несколько шагов.

Для работы в соответствии с требованиями ГОСТ необходим инертный газ – аргон или гелий. Иногда применяются смеси этих двух газов. В противном случае не только снижается качество сварного шва, но и возрастает вероятность получения травм и ожогов работником. Сварка низколегированных сталей осуществляется в среде углекислого газа. Поэтому важно правильно определить необходимый объем баллона и постоянно контролировать поступление газа.

Механизм подачи

Для протяжки проволоки предназначен специальный подающий механизм для полуавтомата. Он снижает расход сварочной проволоки. Современные модели оснащаются электронным управлением, поэтому пользоваться ими несложно. В некоторых имеется возможность записывать более пяти программ сварочных режимов. Дорогостоящие модели обычно имеют несколько дополнительных регуляторов. Через канал горелки проволоку протягивают ролики для сварочных полуавтоматов. При этом, расходник подается с заданной сварщиком скоростью. На выбор представлено 3 модификации подающих механизмов:

  1. Толкающий – используется довольно часто, но имеет ограничения по длине шланга. Неудобен, если нужно сварить детали, расположенные на удалении от источника тока.
  2. Тянущего действия – возможно подключение длинного шланга.
  3.  Комбинированный – объединяет преимущества предыдущих двух разновидностей.

После выставления режимов полуавтоматической сварки можно переходить к пробному запуску. На небольшой заготовке производится варка. Если качество шва устраивает, можно приступать к работе. Когда результат не удовлетворяет, прибор повторно настраивают. Очень важно произвести правильную настройку, чтобы дуга не рвалась, а шов был ровным.

О тонкостях настройки механизма смотрите в видео:

Основы сварки полуавтоматом

Используя полуавтомат, удобно сваривать даже заржавевший или оцинкованный металл. Поверхность при обработке не будет повреждаться. Главное – знать, какую проволоку выбрать для полуавтомата в соответствии с ГОСТом, чтобы шов был крепким. использовать и медную, и алюминиевую проволоку. Выбрав подходящие расходные материалы, такие как горелка для полуавтомата с необходимой мощностью, можно переходить непосредственно к процессу сварки. Сначала производится настройка оборудования и выполнение защитных мер. Работать нужно в маске и специальной одежде. Тип шва выбирают, отталкиваясь от ГОСТов.

  1. Порядок проведения подготовительных операций:
  2. Очистить и обезжирить свариваемые детали. Для этого потребуются растворители.
  3.  Убедиться в исправности газового оборудования.
  4. Сделать шов на пробу, чтобы определить точность настроек.
  5. Подобрать силу тока и напряжение.

Углекислый газ – сварка для начинающих

Автомобильные запчасти часто имеют хрупкие элементы, которые нужно время от времени подваривать. Сотрудники СТО обычно используют аппараты с углекислым газом. В процессе обработки детали сохраняют безупречный внешний вид, не покрывается трещинами краска. Поэтому можно сэкономить на дальнейшей грунтовке и окраске. Есть возможность обработать даже небольшой труднодоступный участок. Образуется минимум отходов, шов получается прочный и при этом, достаточно тонкий. Проволока сварочная быстро расплавляется, но сварщику не нужно тратить время на установку электродов. Поэтому скорость работы увеличивается в разы.

Технологию сварки полуавтоматом инверторным с углекислым газом сможет освоить даже начинающий. С его помощью можно обрабатывать в том числе, нержавеющую сталь. Даже если движения будут не очень аккуратными, шов получится ровный. Детали, разнящиеся по толщине, надежно соединятся.

Профессионалы обычно применяют сварку тиг аргоном, когда углекислый газ не подходит. Ответственный момент – выбор давления. Оно должно быть достаточно высоким, чтобы сварная ванна не растекалась. Но если задать слишком сильно увеличить давление, начнет закачиваться воздух.

 Сварка без газа – альтернативный вариант

Используя инертный газ можно предотвратить образование окислов и сделать шов высокого качества. Но работать с газовыми баллонами многие любители не решаются. Тем более, стоимость аргона достаточно высока, и аппарат в хозяйстве использоваться будет не так уж часто. На дачном участке или в гараже удобнее производить сварку без газа с подачей прямого тока. Для этого нужно приобрести порошковую или флюсовую проволоку. Газ образуется в процессе сгорания проволоки, как при использовании стандартного электрода. Образующиеся пары защищают обрабатываемую область.

Как сварить стальное изделие полуавтоматом без газа

Сначала необходимо приобрести катушку стальной проволоки с флюсом. После включается подача подача проволоки для полуавтомата. Для этого поворачивается переключатель на корпусе аппарата. Затем производится закладка флюса внутрь воронки. Необходимо следить за положением держателя, чтобы флюс попадал только в рабочую зону. Затем следует аккуратно открыть защитную заслонку, чтобы выпустить флюс. Теперь можно запустить прибор, нажав на кнопку «Пуск» и начинать водить электродом. Как только образуется электрическая дуга, мастер приступает к варению.

На полуавтомат возлагаются большие надежды. Не нужно затрачивать много времени и сил, как в случае с ручными приборами. Научиться варить может любой желающий. Но для начала придется посвятить время изучению устройства полуавтомата и техник варения. Прежде чем браться за ответственные операции, стоит попрактиковаться. Без тренировки стать сварщиком просто невозможно. Также, следует учитывать повышенный риск травматизма. Поэтому следует в первую очередь соблюдать технику безопасности.

Как работать сварочным полуавтоматом: виды, режимы, применение


Среди достаточно большой разновидности аппаратов для сварки, недешевыми, но весьма практичными, удобными и многофункциональными являются сварочные полуавтоматы.

Их положительной особенностью признана возможность без усиления дополнительными элементами качественно выполнять сварку, как цветного, так и черного металлов.

Сварка полуавтоматом осуществляется при помощи углекислого газа либо аргона. Считается, что полуавтоматическое оборудование весьма просто освоить даже новичку.

Принцип работы сварочного полуавтомата


Выражаясь техническим языком, полуавтоматическая сварка – это процесс, проходящий в среде защищенных газов при помощи плавящейся проволоки. Последняя обязательно должна быть сплошной.

Углекислый или инертный газ должен поступать из газового редуктора (баллона для сварки полуавтоматом) во время работы бесперебойно, его количество дозируется автоматически или вручную.

Сопротивление электрода намного ниже сопротивления дуги, выделение тепловой энергии оплавляет поверхности, с которыми и проводится работа – металл и непосредственно электрод. Жидкая металлическая масса как бы «склеивает» две части, отчего получается крепкий шов, один из самых надежных.

Если рассказывать все о сварке полуавтоматом, то стоит упомянуть профессиональную классификацию, которая делит этот вид оборудования по трем основным принципам:

По материалу, используемой проволоки:

  • Стальная сплошная.
  • Алюминиевая сплошная.
  • Универсальная, применяется при всех видах сварки.

По принципам защиты сварного шва:

  • В среде защитных газов.
  • В самозащитной среде, создаваемой порошковой проволокой.

Регулярно работаете с металлом в домашних условиях? Узнайте, какой лучше выбрать сварочный аппарат для дома, чтоб он был компактным и надёжным.

А если нужно просто соединить несколько мелких деталей, будет достаточно холодной сварки. Узнайте по ссылке, как работает холодная сварка.

По размерам и возможности перемещения:

  • Стационарные. Это большие по габаритам и мощные сварочные полуавтоматы, используемые в работе промышленных предприятий и на заводах.
  • Передвижные. Достаточно немаленькое сварочное оборудование, которое мобильно может быть перемещено из одного цеха в другой.
  • Переносные. К этой категории относятся, в основном, те полуавтоматы, которые изготавливают для бытового использования.

Режимы сварки


Режимы полуавтоматической сварки мастер выбирает, ориентируясь на толщину металла. Так, возможность сделать шов на металле, толщина которого от 0,5 до полутора миллиметров, осуществляется электродом с диаметром 6 миллиметров.

Работа с металлом более 5 миллиметров должна делаться, как минимум, в два этапа. Каждый из слоев нужно стараться накладывать строго друг на друга, тогда шов будет более качественным.

Минимальный расход газа при работе с самыми тонкими металлическими частями составляет от 5 до 7 литров в минуту. При работе таким оборудованием, железо, практически, не деформируется.

Это достигается за счет того, что зона теплового влияния необычайно узка, а скорость сварки полуавтоматом, напротив, очень высокая, что выгодно отличает данную технологию от плазменной или точечной сварки.

Как работать сварочным полуавтоматом


Учитывая, что полуавтоматом можно заварить, как очень тонкий металл, до полу миллиметра, так и достаточно толстый, до 4 сантиметров, стоит знать, что существует несколько основных технологий полуавтоматической сварки.

Стыковая. Очень актуальна при ремонтных работах автомобилей, когда какая-либо деталь меняется частично. Важно, чтобы при соединении зазоры между деталями отсутствовали.

В таком случае, как работать сваркой полуавтоматом? Ответ – сварка встык – это соединение точечным сплошным швом. Применяется этот метод при ремонте наружных частей кузовов и требует достаточно высокой квалификации от работника.

Внахлест. Этот способ самый простой. На подготовленную поверхность кладется кусок металла. Его заваривают, скорее всего, методом точечной сварки. Допустимо работать и методом, при котором получается сплошной шов.

По готовым отверстиям. Готовую заплатку с просверленными дырками приваривают к нужной части поверхности. Соединение происходит по подготовленным отверстиям.

В любом случае, что нужно для сварки полуавтоматом? Сам полуавтомат. Защитная маска и перчатки, немного терпения и масса желания. Особенно все это пригодится, когда проводится сварка полуавтоматом вертикальных швов.

При выполнении таких работ, горячий металл стремится скатиться вниз, поэтому нужно выставлять более короткую дугу. Тогда благодаря силе натяжения, металлические капли будут быстрее переходить из электрода в шов. Важно отводить электрод от шва, давая капле застыть.

Работа с полуавтоматическим оборудованием


Работа мастера при помощи полуавтоматического оборудования значительно облегчена. Поджиг дуги происходит быстро, не нужно постоянно менять электроды, нет необходимости затирать уже готовый шов от шлака.

Технология сварки полуавтоматом при помощи газа можно представить так:

  • Созданное после включения полуавтомата напряжение проволоки (у нее стабильно одинаковая длина во время всего процесса) дает ей возможность пройти через газовое сопло.
  • Происходит ее расплавление под действием электрической дуги.
  • После чего осуществляется автоматическая подача тепловой энергии.

В отличие от классических трансформаторных аппаратов сварочный инвертор очень компактен, легок, и может подключаться к комнатной розетке. Читайте детальнее о преимуществах и использовании сварочных инверторов.

Сварка легкосплавных металлов, таких как алюминий, возможна не всеми аппаратами. Читайте подробнее тут, об особенностях сварки алюминия и других цветных металлов.

Для того чтоб защитить глаза во время сварки, рекомендуем использовать щиток сварщика хамелеон, детальнее по адресу.

Настройка работы аппарата


Мастер сам выбирает, как работать полуавтоматической сваркой, а именно скорость работы и высоту шва.

Большинство профессионалов умеют проводить настройку полуавтомата для сварки на слух.

  • Газ должен шипеть, но негромко, а однородно.
  • При это газ должен обдувать, а не дуть.
  • Чтобы дуга не обрывалась, нужно выставлять проволоку вперед.
  • Металл шва не должен закипать.

Если настройка проведена правильно, то дуга горит ровно, а процесс проходит почти без брызг.

Техника сварки полуавтоматом без газа несколько отличается от описанной выше. И главное отличие в том, что во время работы необходимо применять порошковую проволоку.

Проволока изготавливается с добавлением марганца или кремния. Ее предназначение – самозащита оборудования. Именно этот металл при нагревании сгорает и образует защитную среду, в которой и происходит создание нужного шва.

Полуавтомат для автомобильной сварки


Перечисленные выше принципы сварки полуавтоматом позволяют говорить об универсальности этого агрегата в нелегком деле ремонта автомобилей.

Кузовная сварка должна проводиться как можно точнее и с меньшими потерями для общей плоскости всего металла. Поэтому заваривать металл при помощи полуавтоматов – дело наиболее благодарное из всех возможных принципов починки кузова.

Углекислый газ, который защищает завариваемую поверхность от кислорода и азота, имеет еще возможность и окислять металл. Дабы минимизировать этот процесс при кузовных работах, используют проволоку, которая содержит медь, а также кремний или марганец.

При сварке кузова, чтобы положительный результат после процесса держался как можно дольше, лучше всего использовать точечный метод проведения работ.

Современные полипропиленовые трубы для водопровода, можно проложить даже самостоятельно. Узнайте, как использовать сварочный аппарат для полипропилена, для соединения труб своими руками.

Во время проведения сварочных работ важно правильно подобрать подходящие расходные материалы. В этой странице описано как происходит сварка сварочной проволокой.

Хотите приобрести сварочный аппарат для работы с разными видами металлов? Тут размещена информация обо всех видах аппаратов для сварки металла.

Специалисты утверждают, что таким образом можно намного продлить жизнь металлу. Заваривание заплатками может происходить разными способами.

Вот один из них, при котором не сложно осуществить сварку полуавтоматом даже для начинающих:

  1. Очень тщательно зачистить ржавчину, можно даже до настоящих дыр.
  2. Обработать поверхность преобразователем ржавчины, желательно, чтобы он не содержал кислоты.
  3. Затем нанести антикоррозийный спрей или грунт.
  4. Сделать выкройку завариваемой дырки из плотного картона. Важно, чтобы она была с каждой стороны на несколько сантиметров больше завариваемой дырки.
  5. Вырезать из подходящего металла, кусок по выкройке.
  6. По периметру готовой металлической заплатки, отступив от края по 1 сантиметру, сделать отверстия, расстояния между ними должны быть в пределах полутора 0 двух сантиметров.
  7. Наложить заплатку поверх дыры в металле и работать полуавтоматом по дыркам.

Теоретически не нужно даже зачищать готовый шов, а после его остывания можно уже приступать и к покраске «зашитой» части.

Сварочный полуавтомат отнюдь недешевая, но чрезвычайно нужная и доступная в освоении вещь. Полуавтоматом можно заварить, практически, любой вид металла, в том числе и цинк, причем без повреждения поверхности. Он обладает свойствами хорошей, качественной работы даже на загрязненных частях.

Этот вид оборудования снабжен устройством для дуговой сварки, которая дает возможность качественного выполнения всех видов сварочных работ.

Защитная газовая среда даже при нагревании до больших температур электродов и непосредственно металлических частей защищает их от агрессивной внешней среды, что в разы повышает качество шва.

Читайте также:

Полуавтоматическая сварка металла - ПК «Антей»

Сварка металла полуавтоматом - это универсальный способ, который получил широкое применение в промышленности. Процесс дуговой сварки выполняется в среде защитных газов, а также с применением плавящегося электрода. В контакт металлических деталей из сварочного автомата поступает сварочная проволока, которая и является электродом. По типу используемого газа подразделяется на сварку в инертном газе (Ar, He) - MIG сварка, и активном газе (CO2) - MAG сварка.

Данный вид полуавтоматической сварки металла доступен для следующих материалов: конструкционная сталь, нержавейка, алюминий.

Производственный комплекс «Антей» предлагает профессиональные услуги сварки металлов полуавтоматом в Санкт-Петербурге по выгодным ценам. Современное сварочное оборудование и квалифицированные сотрудники компании обеспечивают высочайшее качество дуговой сварки тонкого и черного металла, а также готовых металлоизделий в кратчайшие сроки.

Преимущества заказа услуги сварки полуавтоматом в ПК «Антей»

  • Расчет заявки на полуавтоматическую сварку металла - от 1 часа.
  • Быстрые сроки производства изделий - от 2 дней.
  • Изготавливаем бесплатный образец перед производством всей партии изделий.
  • Предоставляем весомую скидку на крупные заказы.
  • Осуществляем доставку готовых изделий на территорию заказчика.

Полуавтоматическая сварка металла (MIG/MAG)

Дуговая сварка металла полуавтоматом - вид сварки, который нередко применяется в кузовном ремонте и не только. Полуавтоматическая сварка MIG/MAG представляет собой электродуговую сварку в среде защитного газа. В процесса такой сварки используется постоянный ток, а в качестве электрода используют проволоку, которая подается в место непосредственной сварки с определенной скоростью. В роли защитного газа здесь может выступить:

  • аргон (MIG)
  • гелий (MIG)
  • углекислый газ (MAG)
  • смеси и другие активные газы (MAG)

Полуавтоматическая сварка металла MIG/MAG производится с помощью сварочного аппарата, который нуждается в предварительной настройке. Второй важный нюанс - чистота металла. Для того чтобы защитный газ выполнит свою функцию, необходимо проверить, что окончание проволоки выступает на определенное расстояние. Если длина проволоки-электрода будет слишком большой, газ не сможет защитить металл от воздействия кислорода, азота и влаги, в результате чего может произойти окисление металла, а шов станет неровным и пористым.

Для каждого типа металла подбирается определенный защитный газ: для алюминия и цветных металлов подойдут инертные газы, а для стали лучшим вариантом станет активный газ.

Услуги сварки полуавтоматом - это правильный выбор оборудования и газа, а также полное соблюдение технологического процесса на каждом его этапе. Эту работу стоит доверять только профессионалам, которые  обладают достаточным опытом и знаниями, подтвержденными соответствующими сертификатами. В этом случае сварка будет выполнена быстро, безупречно и безопасно.

Услуги по сварке алюминия

Полуавтоматическая дуговая сварка алюминия - специфический процесс, который требует удаления оксидной пленки, содержащийся на поверхности металла. Если не сделать этого предварительно, возникнет проблема со сваркой данного металла.

Полуавтоматическая сварка алюминия MIG/MAG требует знания технических свойств и особенностей металла. Алюминий хорошо проводит тепло при относительно невысокой температуре плавления. В результате чего, во время сварочных работ он может деформироваться или повредиться. В результате, технологический процесс связан не только со сваркой как таковой, но и с подготовительными работами, в результате которых необходимо сделать следующие действия:

  • удаление тугоплавкой оксидной пленки
  • исключить риски, связанные с деформацией свариваемых заготовок

Услуги по сварке алюминия - это возможность выполнить сварочные работы профессионально и грамотно. Для этого достаточно обратиться к мастерам нашей компании,  которые  обладают большим опытом и являются сертифицированными специалистами.

удаление с поверхности металла тугоплавкой окисной пленки и исключение возможности деформации соединяемых заготовок в процессе выполнения сварочных работ.

Услуги по сварке нержавейки

Полуавтоматическая дуговая сварка нержавейки представляет собой сварочный процесс, в котором задействованы полуавтоматы (промышленного класса или аппараты для использования на небольших производствах и в упрощенных условиях).

Несмотря на то, что полуавтоматическая сварка нержавейки MIG/MAG - это работа, которая не требует затрат больших человеческих ресурсов, для ее выполнения нужны знания и компетентный подход.

В чем сложность работы? Важно помнить, что нержавеющие стальные сплавы имеют разный состав и различные примеси. Профессиональный сварщик должен хорошо ориентироваться в свойствах и характеристиках металла:

  • низкая теплопроводность
  • низкая температура плавления
  • низкая электропроводность
  • высокое тепловое расширение

Производственный комплекс Антей предоставляет услуга сварки нержавейка и других металлов на высоком профессиональном уровне. Мы выполняем работу быстро и профессионально, отвечаем на все интересующие вопросы и предлагаем полный спектр услуг и работаем только с качественным европейским оборудованием.

Автоматическое сварочное оборудование | Новый и отремонтированный

Автоматизируйте процесс сварки сегодня

Установка и оборудование для автоматизации сварки и резки - новые, бывшие в употреблении и после ремонта на продажу

Хотя есть много сварочных работ, которые лучше всего выполнять вручную, и многие другие, которые можно выполнять вручную, если необходимо (например, если сварка слишком мала для использования сварочного автомата, или если необходимо провести ремонт далеко от одного из этих устройств), есть также много сварных швов, с которыми вполне можно справиться с помощью автоматизированного процесса сварки.Некоторые из них, такие как сварка труб большого диаметра во многих отраслях промышленности (например, на нефтяных буровых платформах и химических заводах, если назвать только два примера), должны выполняться автоматическим сварочным аппаратом, таким как орбитальный сварочный аппарат, из-за точность, необходимая для предотвращения потенциально опасной утечки.

Обычно используется автоматический сварочный аппарат в двух различных ситуациях. В полуавтоматической сварке используется предварительно запрограммированный автоматический сварочный аппарат, но детали фактически загружаются на сварочный стенд (или его аналог) оператором, который размещает их и затем включает сварочный аппарат до тех пор, пока сварка не будет завершена.Затем оператор удаляет готовую деталь и повторяет процесс столько раз, сколько необходимо.

Полностью автоматическая сварка устраняет человеческий фактор, за исключением того, что он в целом следит за тем, чтобы машины работали правильно. В этих установках детали и готовые заготовки перемещаются с помощью других машин, таких как конвейерные ленты, и операция сварки часто является непрерывной для большого количества отдельных деталей. Это действительно промышленное использование автоматического сварочного аппарата, которое в основном используется на очень крупных предприятиях, таких как автомобильные заводы.

Достоинства и недостатки сварочного автомата
Сварочные автоматы

имеют как свои преимущества, так и недостатки, и, как и во многих других случаях, выигрыш в одном месте компенсируется потерями в другом. Сварочные автоматы намного быстрее, чем могут когда-либо надеяться опытные сварщики, и обеспечивают достойное качество работы, несмотря на их большую скорость. Автоматический сварочный аппарат примерно в восемь раз быстрее, чем ручной сварщик. Эти сварщики не останавливаются и не устают, хотя в конечном итоге они могут перегреться и их необходимо отключить на время.Так как много сварочного лома образуется из-за усталости сварщика, когда человек держит электрод, потери будут меньше в течение долгого рабочего дня, когда автоматические сварочные системы являются основными «рабочими».

Сварочные автоматы

также обеспечивают высокое качество сварного шва, поскольку они абсолютно одинаковы в применении электрической дуги или другого сварочного инструмента. Машины всегда в работе, если только они не выходят из строя, и после того, как они были куплены, им не нужно платить.

И наоборот, сварщики-люди все еще сохраняют некоторые преимущества перед сварочными автоматами. Стоимость установки даже небольшого набора автоматов для сварки может составлять около четверти миллиона долларов США, поэтому первоначальные затраты на человека-сварщика намного меньше. Автоматические сварочные аппараты также требуют очень много времени для настройки, поэтому срочность сварочных работ также должна быть взвешена. Ручная сварка чрезвычайно универсальна, в то время как автоматические сварочные аппараты выполняют эту задачу многократно и должны быть полностью перенастроены, если необходимо выполнить другой сварной шов.Кроме того, если обслуживание не выполняется должным образом, машины могут выйти из строя и вызвать катастрофическую паузу в производстве. Сварочные автоматы быстрые, эффективные и очень полезные, но они не являются полным решением для каждой ситуации, и это следует учитывать их потенциальным пользователям.

Полностью или полуавтоматические сварочные системы

бывают разных форм и размеров и могут использоваться в различных областях, от сварки труб до судостроения.

Колонна и штанга (TIG, плазма, MIG и процесс под флюсом)...

Чтобы соответствовать строгим требованиям аэрокосмической и ядерной промышленности, манипуляторы с колоннами и стрелами должны обеспечивать исключительную жесткость и низкий прогиб под нагрузкой. Другие важные требования включают плавность и постоянство движения оси. Для удовлетворения этих требований был разработан ряд манипуляторов с колоннами и стрелами, в которых используются высококачественные вспомогательные компоненты и снятые напряжения конструкции, которые включены в конструкцию, что обеспечивает лучшую в своем классе устойчивость.Эта философия дизайна распространяется и на более крупные модели повышенной прочности.

Легкий режим и стандартный диапазон, как правило, больше подходят для применения в аэрокосмической отрасли и в точной легкой технике, где важными факторами являются минимальный прогиб стрелы и отсутствие вибрации при полном выдвижении стрелы. Существуют варианты для прецизионного привода стрелы (для линейной сварки) или даже прецизионного привода колонны (вертикального) с использованием механизмов типа шарико-винтовой передачи с рециркуляцией. Как и во всех манипуляторах с колонной и стрелой, перемещение стрелы и колонны может осуществляться через прецизионные подшипники и направляющие.Конструктивные особенности включают в себя изделия из толстого сечения, которые были сняты напряжения, чтобы обеспечить высочайшие стандарты прямолинейности и допусков на размеры. Применимые процессы сварки включают в себя TIG, плазменную сварку и MIG / MAG, где высокая полезная нагрузка сварочной головки не является основным фактором.

Манипуляторы с колонной и стрелой

Heavy Duty и Extra Heavy Duty имеют те же конструктивные особенности, что и легкие и стандартные манипуляторы, поэтому их также можно использовать для точных применений, включая такие процессы, как Dual Arc - Plasma / TIG.Однако эти устройства найдут применение, главным образом, в процессах MIG / MAG и сварки под флюсом (SAW), предлагая ряд дополнительных функций, включая тележки с приводом и вращение шкворня колонны. Для перевозки всего контрольного и сварочного оборудования доступны специальные негабаритные ходовые тележки.

Если заводское пространство является важным фактором, мы можем предложить модели с выдвижной стрелой, что минимизирует потребность в пространстве сзади. Движение телескопических секций синхронно, чтобы обеспечить максимально возможную плавность движения.

Все манипуляторы с колонной и стрелой предназначены для работы с целым рядом органов управления. В зависимости от размера и режима работы управление движением стрелы может осуществляться с помощью преобразователя частоты с обратной связью от энкодера.

Бренды сварочных аппаратов для колонн и стрел: Bode, ESAB, SAF, Lincoln, Gullco, Pandjiris, Ransome, Arsonson

Сварочные аппараты (TIG, плазменные и MIG-процессы) ...

Установки для сварки продольным швом подходят для производства труб из материалов очень широкого диапазона толщины и длины.Применения простираются от шовной сварки труб малого диаметра с короткой длиной и сверхтонкой толщиной стенок для изготовления сильфонов и инструментов до емкостей для напитков и пивоварения большого диаметра и толстостенных сосудов высокого давления. Бренды сварщиков швов включают Bode, Jetline, ProArc, SAF, AMET, ESAB, Koike.

Свяжитесь с нашей командой, если вам понадобится помощь и совет по выбору подходящей машины и области применения для вашего проекта.

Примеры индустрии шовной сварки...

Ниже приведены некоторые примеры передовых технологий шовной сварки, используемых в различных коммерческих секторах: авиакосмическая промышленность, автоматизация, сильфон, вытяжка, резервуары для нагрева воды, молочное оборудование

Сварочные станки (плазменная сварка TIG и процесс MIG) ...

Поставляются новые и бывшие в употреблении сварочные аппараты токарного типа для систем кольцевой сварки, подходящие для небольших компонентов, таких как сильфоны, датчики и преобразователи, вплоть до разнообразных более крупных компонентов, включая резервуары для горячей воды, топливные контейнеры, контейнеры для ядерных отходов, продукты питания и напитки. контейнеры.

Для деталей малого и среднего размера мы предлагаем нашу новую линейку токарных станков Pro-Arc. Эти агрегаты головки и задней бабки оснащены редукторами со сверхнизким люфтом и гармоническими искажениями и приводом серводвигателя энкодера. Существуют варианты настольных и отдельно стоящих моделей с элементами управления, подходящими для самых требовательных точных задач. Типичные процессы сварки включают Micro TIG, Micro Plasma, TIG, Plasma и MIG.

Системы круговой токарной сварки могут работать с деталями диаметром до 1500 мм и весом до 10 000 кг.Модели меньшего размера идеально подходят для сварки таких компонентов, как воздушные цилиндры, клапанные сборки, каталитические преобразователи и гидравлические приводы. Возможны различные варианты управления, включая ПЛК. Обычно выбирается процесс сварки TIG, плазма и MIG, что соответствует требованиям к сварным швам более толстого сечения.

Марки токарного сварочного оборудования: Bode, Jetline, Pandjiris, Pro-Arc, Weldlogic,

Примеры использования сварочных станков ...

Ниже приведены некоторые примеры передовых технологий сварочных токарных станков, используемых в различных коммерческих секторах. Аэрокосмическая техническая сварка, Приборы и датчики, Сварка паром, воздухом и водой под давлением, Сварка боеприпасов

Роботизированное сварочное оборудование

Есть два популярных типа промышленных сварочных роботов. Это двое роботов с шарнирным соединением и прямолинейные роботы. Робототехника контролирует движение вращающегося запястья в пространстве. Описание некоторых из этих сварочных роботов приводится ниже: Прямолинейные роботы движутся по одной из трех осей (X, Y, Z). Помимо линейного движения робота по осям, к роботу прикреплено запястье, обеспечивающее вращательное движение.Это создает роботизированную рабочую зону в форме коробки.

В шарнирных роботах используются руки и вращающиеся шарниры. Эти роботы двигаются как человеческая рука с вращающимся запястьем на конце. Это создает роботизированную рабочую зону неправильной формы. При настройке роботизированного сварочного комплекса необходимо учитывать множество факторов. Роботизированную сварку нужно спроектировать иначе, чем ручную сварку. Роботизированная сварочная система может работать с большей повторяемостью, чем ручной сварщик, из-за однообразия задачи.Однако для роботов может потребоваться регулярная калибровка или перепрограммирование.

Роботы должны иметь количество осей, необходимое для обеспечения правильного диапазона движения. Рука робота должна иметь возможность подходить к работе под разными углами. Роботизированные сварочные системы могут работать непрерывно при соблюдении соответствующих процедур технического обслуживания. Непрерывные простои производственной линии можно свести к минимуму с помощью правильной конструкции роботизированной системы. Необходимо завершить планирование следующих непредвиденных обстоятельств:
· Быстрая замена вышедших из строя роботов.
· Установка резервных роботов на производственной линии
· Распространение сварки сломанных роботов на работающие роботы рядом с
Бренды сварочных роботов включают Motoman, OTC, Kuka, ABB, Fanuc, Panasonic, Miller, Lincoln

Преимущества роботизированной сварки

Производительность

Робот обычно работает между двумя или более рабочими станциями. Это означает, что во время цикла роботизированной сварки оператор выгружает сварную сборку, а затем загружает новые компоненты в сварочное приспособление.Поскольку меньше манипуляций по сравнению с циклом ручной сварки, робот обеспечивает гораздо более высокое время горения дуги. Робот также очень быстро перемещается между суставами, что дополнительно сокращает время цикла. Обычно роботизированная система увеличивает производительность в два-четыре раза. Это зависит от характера сварки. Сборка с большим количеством коротких сварных швов может быть произведена с наибольшей экономией времени. Снижение затрат, которое приносит роботизированная сварка, может помочь компаниям стать более конкурентоспособными и победить конкуренцию со стороны стран-производителей с низкими затратами в Восточной Европе или Китае. Чтобы оценить, какого рода повышение производительности может быть достигнуто, было бы целесообразно сравнить время ручной сварки со временем роботизированной сварки.

Качество

Робот имеет очень высокую повторяемость (± 0,08 мм) и отличную точность следования по траектории. Робот представляет сварочный пистолет с правильным углом сварки, скоростью сварки и расстоянием. Высокая степень интеграции сварочного оборудования гарантирует, что оптимальные условия сварки могут быть использованы для каждого соединения.Конечным результатом является неизменно высокое качество продукции, изо дня в день, из года в год с уменьшением затрат на доработку, брак или удаление сварочных брызг.

Расходные материалы

Сварщик, выполняющий сварку вручную, должен решать, как выполнять сварку в соответствии с надлежащими стандартами, но часто сварной шов бывает слишком большого размера. Однако робот всегда сваривает шов правильной длины и размера, на выполнение которых он был запрограммирован. Это означает, что можно добиться некоторой потенциальной экономии на расходе проволоки. Если, например, ручной сварщик сваривает угловой шов 5 мм, а требуется только 4 мм, экономия только на сварочной проволоке составит ошеломляющие 36%!

Труда

В последние годы становится все труднее нанимать сварщиков-ручных сварщиков.Как правило, существует определенная текучесть кадров, что, конечно же, требует затрат на набор и обучение. Когда рабочая сила является проблемой, компании часто работают сверхурочно или вынуждены нанимать дополнительную рабочую силу по контракту для удовлетворения потребностей, и это может серьезно повлиять на производственные затраты. Если продукты не могут быть доставлены конечному потребителю, могут быть понесены штрафы или будущий бизнес может оказаться под угрозой. Хотя ручная сварка будет требоваться всегда, компании, инвестирующие в роботизированную автоматизацию, гораздо меньше зависят от ручной сварки.

Безопасность

Роботизированная сварочная система решает проблемы, связанные со здоровьем и безопасностью, связанные с опасным сварочным дымом и воздействием дуги. Компании могут снизить риск того, что их сотрудники потребуют компенсацию, если они будут затронуты опасной рабочей средой.

Гибкость

Робот может использоваться для сварки многих различных продуктов и позволяет компаниям рассматривать производство точно в срок. За счет сокращения незавершенного производства и уровня запасов можно добиться экономии за счет того, что к уровню запасов добавляется меньшая стоимость с точки зрения затрат на рабочую силу, транспортировку и хранение.

Площадь

По сравнению с такой же производительностью, полученной при ручной сварке, роботу требуется меньше места на полу.

Хотите поговорить с нашей командой?

Может быть, вы не уверены, какой сварочный аппарат вам подходит? Наши специалисты по продажам будут рады обсудить ваши требования к сварке.

Обладая обширными знаниями обо ВСЕХ марках и моделях, они могут предложить наиболее подходящую машину для вашего применения и бюджета.
С понедельника по пятницу в течение рабочего дня с 8:00 до 17:00 по Гринвичу мы постараемся ответить на ваш запрос в течение 2 часов с момента получения вашего электронного письма.

Исследование

: Сварщики предпочитают полуавтоматическое оборудование для дуговой сварки

Мировые продажи оборудования для дуговой сварки в 2018 году достигли ~ 1 600 000 (единиц), говорится в последнем отчете о рынке оборудования для дуговой сварки. Согласно анализу исследования, на мировом рынке оборудования для дуговой сварки прогнозируется среднегодовой темп роста ~ 6% в течение прогнозируемого периода 2019 и 2029 годов. Растущий спрос на продукцию для дуговой сварки в нескольких отраслях конечного использования, таких как автомобилестроение и транспорт, энергетика и Согласно оценкам, строительство будет стимулировать рост рынка оборудования для дуговой сварки в прогнозируемом периоде.

Согласно всестороннему исследованию и углубленному изучению, ожидается, что рост числа жилищных и инфраструктурных проектов, а также улучшение объектов общественного транспорта, в том числе железных и автомобильных дорог, приведут к значительному росту рынка дуговой сварки во всем мире. В автомобильной промышленности широко используются различные технологии дуговой сварки, такие как газовая дуговая сварка (GMAW) и газо-вольфрамовая дуговая сварка (GTAW). Ожидается, что дальнейший рост рынка будет обусловлен развитием автомобильной конструкции, требующей применения конкурентоспособных процедур дуговой сварки, а также растущим спросом на автомобили.

Кроме того, ожидается, что несколько крупномасштабных инфраструктурных проектов, запущенных в рамках правительственных программ развития, станут основными движущими силами роста рынка оборудования для дуговой сварки на международном рынке. По оценкам, в 2019 году мировой рынок оборудования для дуговой сварки достигнет выручки в размере ~ 5 млрд долларов США, а к концу 2029 года ожидается впечатляющий рост.

Основные промышленные сектора остаются основными каналами получения доходов

Ожидается, что увеличение капитальных затрат на строительные работы в сочетании с крупными инфраструктурными проектами, запланированными в развивающихся регионах в ближайшем будущем, будет стимулировать продажи оборудования для дуговой сварки в течение расчетного периода. Ожидается, что безудержные инвестиции в основные отрасли промышленности будут стимулировать спрос на оборудование для дуговой сварки и газы в течение всего прогнозируемого периода.

Хотя дуговая сварка металлическим электродом в защитных оболочках (SMAW) или, более широко известная как технология дуговой сварки, является самым старым методом дуговой сварки на рынке сегодня, она удивительно занимает наибольшую долю рынка, несмотря на другие технологии дуговой сварки, разработанные для различных применений. За пятами следуют и другие технологии сварки: порошковая сварка (FCAW), плазменная дуговая сварка (PAW) и газовая дуговая сварка (GMAW).Сварочные операции с высокой степенью индивидуализации и специфики требуют дуговой сварки вольфрамовым электродом (GTAW), для которой требуется профессиональный опытный персонал по дуговой сварке, поскольку ее нелегко автоматизировать.

Сварщики считают полуавтоматическое оборудование для дуговой сварки более экономичным и эффективным по сравнению с оборудованием для ручной и автоматической дуговой сварки. Таким образом, рост спроса на полуавтоматическую дуговую сварку, по оценкам, будет стимулировать рост мирового рынка оборудования для дуговой сварки. Полуавтоматическое оборудование для дуговой сварки, такое как TIG (вольфрамовый инертный газ), MIG (металлический инертный газ), и оборудование для дуговой сварки с флюсовой сердцевиной, набирает обороты на рынке Ближнего Востока и Африки благодаря росту отраслей конечного использования, таких как как строительство, энергетика, автомобилестроение, нефть и газ.

Тенденции развивающихся рынков, обусловленные использованием технологий и газа

Использование гелия для защиты при дуговой сварке могло быть плодотворным, но его высокая цена и дефицит привели к его неравномерному использованию в разных странах мира. Использование гелия особенно распространено в странах с изобилием природного газа, что приводит к резкому снижению отпускных цен. США, Катар и Алжир являются одними из основных стран, которые производят около 75% от общего мирового производства гелия. Гелий в таких странах продается по цене около 30 000 долларов США за тонну, в то время как отпускная цена в других странах может доходить до 75 000 долларов США за тонну. Недавняя инфляция цен на гелий также была тревожным фактором, поскольку цены на сырой гелий выросли на 135% в годовом исчислении на недавно завершившемся аукционе правительства США.

Когда дело доходит до выбора защитного газа для сварки металлов дуговой технологией, инертные газы занимают первое место по сравнению с другими газами. Гелий и аргон являются двумя наиболее распространенными инертными газами, используемыми в технологии дуговой сварки, но высокая цена гелия вынуждает операторов сварки выбирать аргон для защиты.Его низкая цена в сочетании с выгодными защитными свойствами, вероятно, повлияет на преобладание аргона в оборудовании для дуговой сварки и на рынке газа в текущем сценарии, а также в будущем.

Рынок оборудования для дуговой сварки: Vendor Insights

Анализ исследования также позволяет получить полезные сведения о конкурентной структуре рынка оборудования для дуговой сварки и типичных подходах известных игроков рынка. По оценкам, мировой рынок оборудования для дуговой сварки довольно фрагментирован, и на долю ведущих игроков приходится менее 43% от общего объема рынка.Некоторые из ключевых игроков, определенных на глобальном конкурентном рынке, - это Daihen Corporation, The Lincoln Electric Company, Colfax Corporation, Obara Group, Inc., Illinois Tool Works Inc, Hyundai Welding Co. Ltd, Fronius International GmbH, Panasonic Corporation и Kemppi Oy. .

В этом исследовании освещаются ключевые возможности рынка оборудования для дуговой сварки и делается вывод, что в течение прогнозируемого периода этот рынок будет демонстрировать среднегодовой темп роста ~ 6%.

Эти выводы основаны на отчете «Рынок оборудования для дуговой сварки », подготовленном Persistence Market Research.

Виды методов сварки | Qualifab

Qualifab специализируется на всех видах сварки и имеет большой опыт выполнения основных процедур сварки.

SMAW

SMAW (дуговая сварка защищенным металлом) или металлическая дуговая сварка покрытым электродом, широко известная как сварка стержнем. Электрический ток используется для плавления припоя к заготовке. Сварной шов защищен покрытием стержня, которое всплывает на поверхность во время работы.В зависимости от состава покрытия сварщик может работать в разных положениях. Этот процесс сварки широко используется на стройплощадках, так как он практически не пропускает сквозняки.

FCAW

FCAW (порошковая сварка) - это полуавтоматический или автоматический процесс сварки. Электрический ток используется для непрерывного плавления припоя на заготовке. Электрод содержит флюс, который всплывает на поверхность сварного шва, как и при сварке методом SMAW. Сварочная ванна также защищена инертным газом.Однако для некоторых электродов защитный газ не требуется. Этот процесс сварки очень популярен из-за скорости, с которой он дает результаты.

GMAW

GMAW (газовая дуговая сварка металлическим электродом) аналогична FCAW, но электрод не содержит флюса. Хотя этот процесс выполняется очень быстро, его трудно использовать в условиях сквозняков.

GTAW

GTAW (газовая вольфрамовая дуговая сварка), широко известная как TIG, использует сильный ток, проходящий через вольфрамовый электрод, чтобы сформировать сварочную ванну.Операция защищена газом, и сварщик вручную наносит припой на сварочную ванну. GTAW - это высокоточный процесс сварки, который чаще всего используется для пайки тонких металлических деталей.

Пила

SAW (сварка под флюсом) - это полуавтоматический процесс, в котором электрический ток используется для плавления припоя к заготовке. Сварной шов защищен токопроводящим гранулированным флюсом, механически нанесенным на зону сварного шва. Флюс помогает предотвратить появление сварочной дуги брызг и ультрафиолетового излучения.Этот процесс широко используется для больших и толстых сварных швов, так как он позволяет наплавить до 10 раз больше металла, чем SMAW.

Орбитальный

Орбитальная сварка - это процесс автоматической сварки на основе GTAW с использованием вольфрамового электрода и защитного газа. Это в 2–3 раза быстрее, чем GTAW. Этот процесс обычно используется для сварки тонкостенных труб с прекрасными результатами. Он особенно популярен в фармацевтической и пищевой промышленности.

Разница между ручной, полуавтоматической, машинной и автоматической сваркой

В этой статье мы обсудили разницу между сварщиком и оператором сварки, цель их квалификации и то, как раздел IX ASME разделил сварку на ручную, полуавтоматическую, машинную и автоматическую.

ASME раздел IX устанавливает требования к квалификации персонала, занятого сваркой. В разделе IX персонал, занимающийся сваркой, разделен на сварщика и оператора сварки, и приведены различные критерии и переменные для их квалификации.

Цель служебной аттестации

Целью служебной аттестации сварщика является определение способности человека, использующего процесс соединения материалов, производить прочное соединение.

В квалификационной аттестации оператора основным критерием является определение способности оператора правильно управлять оборудованием для создания надежного соединения.

Сварщик и оператор сварки

Кто такой сварщик: Сварщиком называют того, кто выполняет ручную или полуавтоматическую сварку.

Кто такой оператор сварки: Оператором сварки называется тот, кто управляет машиной или автоматическим сварочным оборудованием.

Как определено выше, сварщик и оператор сварки зависят от используемой техники сварки. Таким образом, чтобы понять разницу между сварщиком и оператором сварки, нужно понимать разницу между ручной, полуавтоматической, машинной и автоматической сваркой. Мы описали эти термины ниже с помощью изображений, чтобы можно было легко понять разницу:

Различия между ручной, полуавтоматической, машинной и автоматической сваркой

Ручная сварка: Ручная сварка - это метод сварки, при котором все сварочные операции контролируются вручную i.е. Электрододержатель, ручная сварочная горелка и паяльная трубка управляются только руками. Никакие механические устройства не используются для управления этим оборудованием. Примерами этой техники являются дуговая сварка SMAW и ручная GTAW.

Ручная сварка SMAW Ручная сварка GTAW

Полуавтоматическая сварка: Полуавтоматическая сварка - это сварка, при которой используемое оборудование контролирует подачу присадочного металла, но продвижение сварки регулируется вручную, то есть к сварочному оборудованию прикреплен механизм подачи проволоки, который непрерывно продвигает присадочный металл через сварочную горелку и горелка управляется вручную для сварки.Примерами этой техники сварки являются сварка FCAW, GMAW и GTAW с пожарным механизмом подачи, как показано на рисунке

ниже. Полуавтоматическая сварка GMAW

Машинная сварка: Машинная сварка - это сварка, выполняемая с помощью оборудования, имеющего элементы управления, которые могут регулироваться оператором сварки или регулироваться под руководством оператора сварки в ответ на изменения условий сварки. Горелка, пистолет или электрододержатель удерживается механическим устройством, т.е.В этом методе все сварочные операции контролируются с помощью механических или электронных устройств, и операторы сварки могут вручную изменять параметры во время сварки в соответствии с конфигурацией сварного соединения для создания качественного шва. Примерами этой техники сварки являются SAW, GMAW, FCAW и GTAW, когда горелка удерживается механически, а подача присадочного металла контролируется электронно, а сварщики вручную изменяют параметры только тогда, когда это необходимо для получения качественной сварки. На рисунке ниже показан процесс сварки.

Машинная сварка GTAW

Автоматическая сварка: Автоматическая сварка - это когда сварка выполняется с помощью оборудования, которое выполняет сварочные операции без регулировки органов управления оператором сварки, то есть оператору сварки не требуется контролировать параметры этого метода во время сварки вместо этого. перед запуском сварки выполняется программа, в которой параметры сварки задаются и выполняются сварочным оборудованием автоматически во время процесса. Примером этого вида сварки является роботизированная сварка, при которой программа сохраняется перед сваркой, и оператору просто нужно запустить программу, и все сварочные операции будут выполняться автоматически. Запрещается производить погрузку и разгрузку сварочным оборудованием. На изображении ниже описана автоматическая сварка

. Автоматическая сварка GMAW

Ссылка на определение взята из раздела IX ASME BPVC, AWS 3.0 и BS 499-1. Вы можете проверить эти коды на предмет применимых стандартных определений.

Также посетите наши другие сообщения по ссылкам ниже для получения дополнительных сведений

11 Полуавтоматическое сварочное оборудование и его применение

Сварщику необходимы базовые знания о сварочном оборудовании и его использовании, чтобы повысить производительность и избежать опасностей.

Вот некоторые из наиболее часто используемых для полуавтоматического сварочного оборудования:

1. СВАРОЧНЫЙ МАНИПУЛЯТОР

Устройство, которое служит дополнительной рукой при сварке. Он используется для точного подъема и достижения мест во время сварочных работ. Он имеет регулируемую функцию и ремни безопасности, которые могут помочь вам безопасно перемещать заготовку в нужном вам направлении.

2. СВАРОЧНЫЙ РОТОР

Этот инструмент помогает при сварке цилиндрических сосудов.Он может вращаться и удерживать тяжелые цилиндрические металлы на месте.

3. СВАРОЧНЫЙ ПОЗИЦИОНЕР

Устройство наклоняет и поворачивает металл на 360 градусов. Сварщик стоит в одном положении, работая на ровной поверхности. Это добавляет комфорта и предотвращает усталость из-за отсутствия движений, необходимых во время работы.

4. МАШИНА СВАРОЧНАЯ

Сварочные аппараты используются в качестве источника питания для сварки. Мощность напряжения, (переменный ток) переменный или (постоянный ток) постоянный ток и рабочий цикл - вот некоторые из факторов, которые следует учитывать.

Продолжительность включения - это время, в течение которого сварщик может проработать перед тем, как остыть. Более дешевые сварочные аппараты имеют более короткие рабочие циклы, в то время как более дорогие могут непрерывно работать до 100% рабочего цикла. Это предпочтительно для сварщиков, работающих с толстыми металлами.

5. ДЕРЖАТЕЛЬ ЭЛЕКТРОДА

Электрододержатель вручную поддерживает электрод и проводит к нему ток. Размер часто соответствует длине кабеля, а затем соответствует выходной силе тока сварочного аппарата.Размеры варьируются от 150 до 500 Ампер.

6. СВАРОЧНЫЙ ЭЛЕКТРОД

Кабели необходимы для проведения тока, идущего от источника питания через электрододержатель, дугу, деталь, а затем обратно к источнику сварочного тока. Это кусок проволоки или прутка из металлического сплава, который может иметь или не иметь покрытия. Имеет два типа:

  • Плавящийся электрод - структура электрода изменяется или расходуется при сварке. Он выполняет различные функции, такие как предотвращение загрязнения и стабилизатор дуги.
  • Неплавящийся электрод - этот электрод не плавится сразу во время процесса сварки, но его длина со временем уменьшается из-за окисления и испарения материала электрода во время сварки.
7. СВАРОЧНЫЙ ПИСТОЛЕТ

Сварочный пистолет или горелка подает электродную проволоку и защитный газ в сварочную ванну.

8. ЗАЩИТНЫЙ ГАЗ

Защитный газ используется для получения чистого и бесшлакового шва. В зависимости от целей сварки можно выбирать из различных типов газа.

9. ОТБОЙНЫЙ МОЛОТОК И ПРОВОЛОЧНАЯ ЩЕТКА

Эти инструменты можно использовать для очистки поверхности, брызг расплавленного металла и удаления шлака.

10. СВАРОЧНЫЕ КЛЕЩИ

Может использоваться для снятия контактного наконечника, горячего сопла или обрезки проволоки.

11. ЗАЩИТНЫЕ ШЕСТЕРНИ

Используйте защитные средства, такие как сварочные перчатки, сварочную обувь и сварочный фартук, чтобы защитить свое тело от шлака и ожогов. Сварочный шлем с автоматическим затемнением также рекомендуется для предотвращения попадания разлетающихся искр или мусора в лицо, а также для защиты глаз от слепящего света во время сварочной операции.

Сварка трудоемка и сопряжена с некоторыми рисками. Знание основ и инвестиции в сварочное оборудование упростят процесс сварки.

Наши сварочные манипуляторы не только обеспечивают неизменно высокое качество сварных швов, но и повышают безопасность сварщиков. Свяжитесь с Arcboss, чтобы узнать больше.

Автоматическая сварка или ручная сварка: что лучше для вашего сварочного цеха?

В связи со стремительным ростом сварочной отрасли возник один из главных аргументов в этой отрасли: Automated vs.ручная сварка, w что лучше? Кто-то может возразить, что автоматизация в наши дни лучше ручного, другие могут возразить обратное, а кто-то может сказать, что идеально использовать и то, и другое в вашем магазине.

При выборе метода сварки, который будет использоваться в вашем цехе, необходимо учитывать ряд факторов: производительность, бюджет, размер ваших проектов и многое другое.

Но сначала давайте рассмотрим разницу между двумя методами сварки.

Автоматическая сварка делится на две категории, но, как правило, сварочные операции выполняются в основном с помощью автоматического сварочного аппарата.Человеческое присутствие выполняет две роли: либо они управляют аппаратом, либо они наблюдают за всем процессом сварки, обеспечивая при этом правильную работу аппаратов.

Этот метод раньше был идеальным только для крупномасштабных сварочных операций, таких как массовое производство труб и автомобилей, но по мере того, как предприятия узнают о преимуществах автоматизации сварки, малые и средние предприятия также обратились к автоматизации сварки.

Между тем, при ручной сварке сварщик-человек выполняет сварочные операции самостоятельно, при этом качество продукции во многом зависит от их навыков. Это идеальный вариант для новичков, опытных домашних мастеров и малого бизнеса, которым просто необходимы небольшие сварочные работы.

Производительность

Автоматическая сварка может дать как минимум вдвое больше, чем может дать квалифицированный сварщик и ручная сварка. Это также позволяет повторять цикл сварки, не влияя на качество продукции. Но нельзя полностью полагаться на работу пяти сварщиков на автоматизированные системы. В конце концов, машина все еще подвержена поломкам или неисправностям.

Между тем, при ручной сварке вы должны учитывать способности человека-сварщика - как долго он сможет выполнять сварочный процесс, не слишком напрягаясь, может ли сварщик выполнять свои задачи последовательно, что, если сварщик заболеет и т. Д.Тем не менее, квалифицированные сварщики могут обеспечить практически идеальное постоянное качество и количество выходных материалов при минимальных затратах.

Качество

Автоматическая сварка с одинаковой скоростью и одинаковым процессом позволяет производить продукцию такого же качества. Однако он может быть не идеальным для небольших подкрашиваний, которые сварщик-человек может просто выполнить быстрым прожиганием возможных пропущенных участков.

Несмотря на это, ручная сварка может быть подвержена распространенным проблемам качества, таким как образование сварочных брызг, пористость и неглубокий провар, и это лишь некоторые из них.

Гибкость

Автоматизированные системы созданы для любых возможных корректировок, которые вам необходимо внести в соответствии с вашими сварочными операциями. Они также обеспечивают легкую мобильность благодаря встроенным поворотным роликам. Но с точки зрения перехода от одной сварочной операции к другой вам может потребоваться больше времени, чтобы настроить автомат для другого сварочного цикла.

С другой стороны, сварщик-человек может легко переключаться с одной рабочей станции на другую для выполнения различных сварочных задач.Перемещение ручных сварочных аппаратов может занять больше времени, но с точки зрения выполнения различных сварочных работ за ограниченное время ручная сварка более идеальна.

Стоимость

Автоматизированные системы могут сэкономить тонну с точки зрения затрат на рабочую силу и производство. Вам не нужно будет нанимать высококвалифицированных сварщиков для выполнения этой работы - достаточно того, кто умеет управлять автоматизированными системами. Поскольку требуется меньше человеческих ресурсов, вы можете снизить вероятность человеческих ошибок, а также сократить количество производственных отходов.

Инвестиции

Вложение в автоматизированный сварочный аппарат может быть дорогостоящим, особенно для начинающих. Несмотря на то, что существуют недорогие варианты перехода к автоматизации сварки, некоторые все же могут посчитать первоначальные вложения выше, чем вложения в ручную сварку. Но в долгосрочной перспективе вы можете воспользоваться рентабельными преимуществами автоматизации сварки.

Для стартапов, малых предприятий и тех, кому не нужно выполнять основные сварочные операции, ручная сварка может быть идеальным вариантом с точки зрения бюджета. Вам нужно только приобрести ручной сварочный аппарат, некоторые сварочные материалы и квалифицированного сварщика. Общая сумма этих инвестиций меньше по сравнению со стоимостью автоматизированных систем.

Но в конечном итоге это может оказаться столь же дорогостоящим, как автоматизация сварки. Есть затраты на рабочую силу, ремонтные работы и затраты на отходы производства. Не говоря уже о чрезвычайных происшествиях в вашем цехе, например о несчастном случае, произошедшем с вашим сварщиком во время сварочного процесса.

В конце концов, все сводится к вашим планам относительно вашего бизнеса.Планируете ли вы удвоить производство, чтобы обслуживать больше клиентов в будущем? Планируете ли вы снизить затраты без ущерба для качества и производительности?

Если вы хотите получить максимальную отдачу от своих инвестиций и увеличить доход для своего бизнеса, автоматизация сварки того стоит! С ArcBoss мы можем помочь вам автоматизировать сварочные операции без ущерба для вашего бюджета.

Давай поговорим. Свяжитесь с нами сейчас или запросите ценовое предложение!

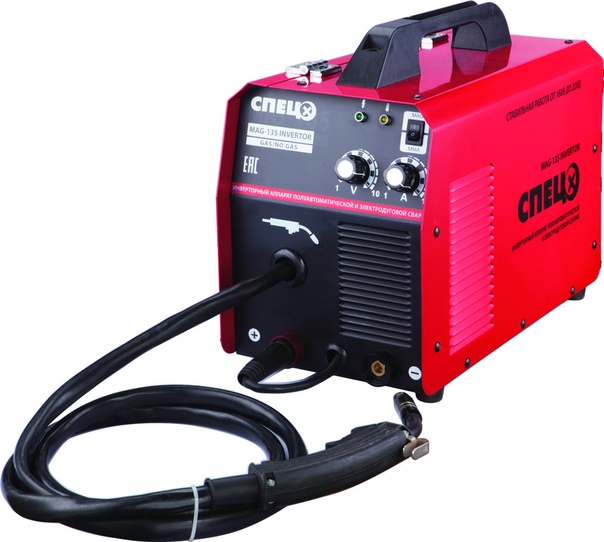

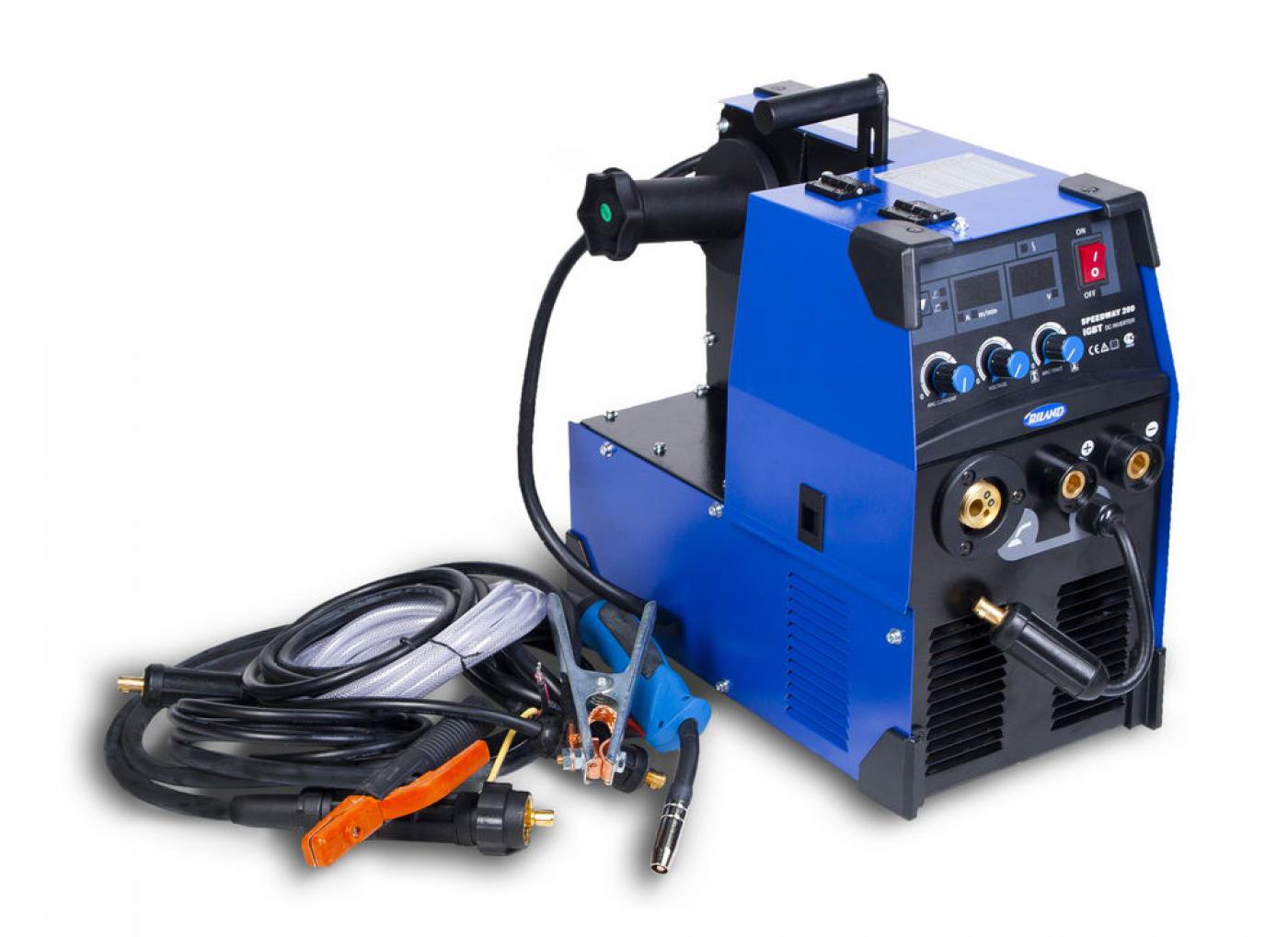

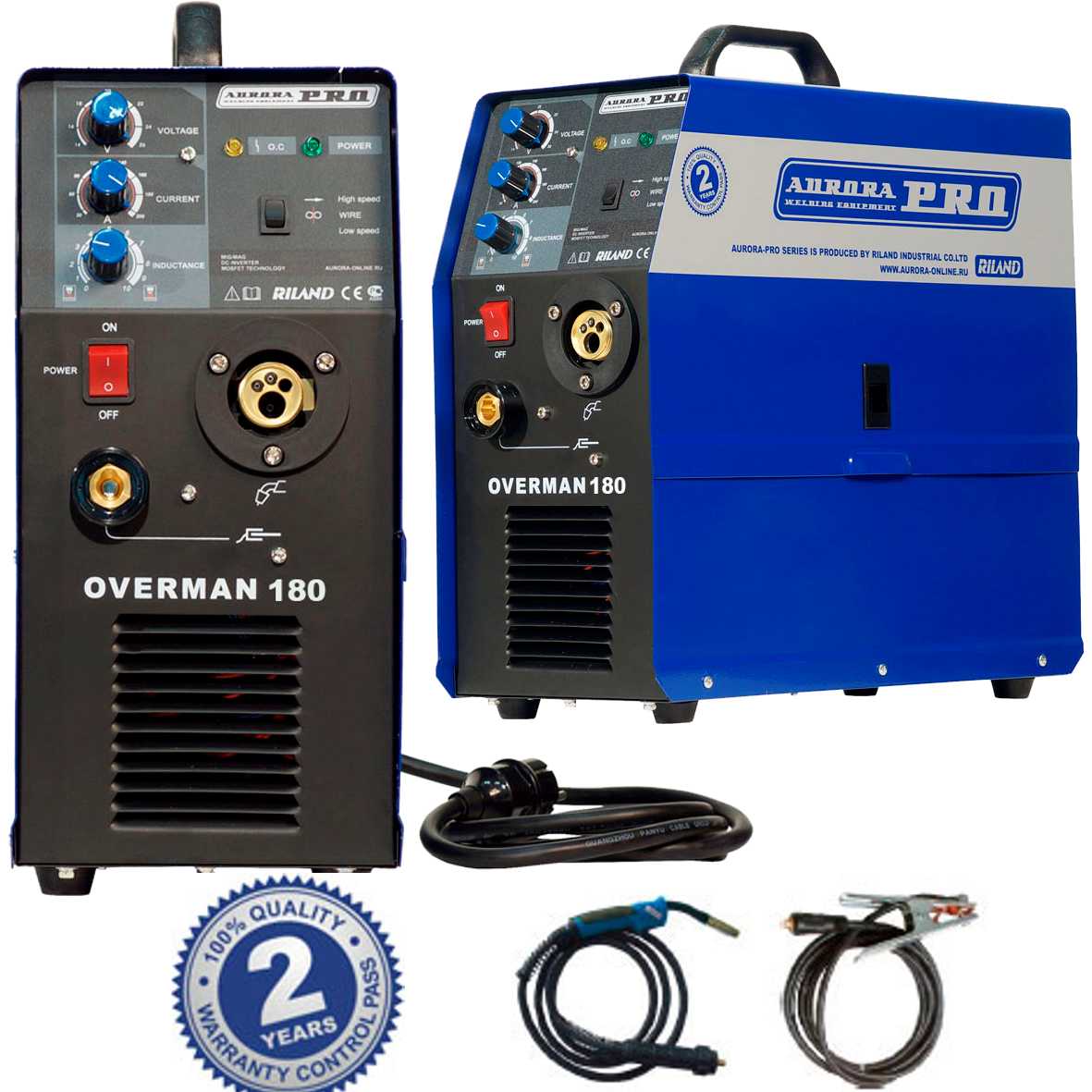

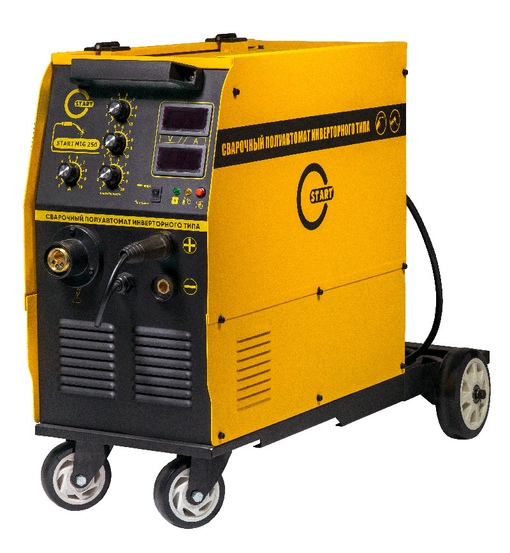

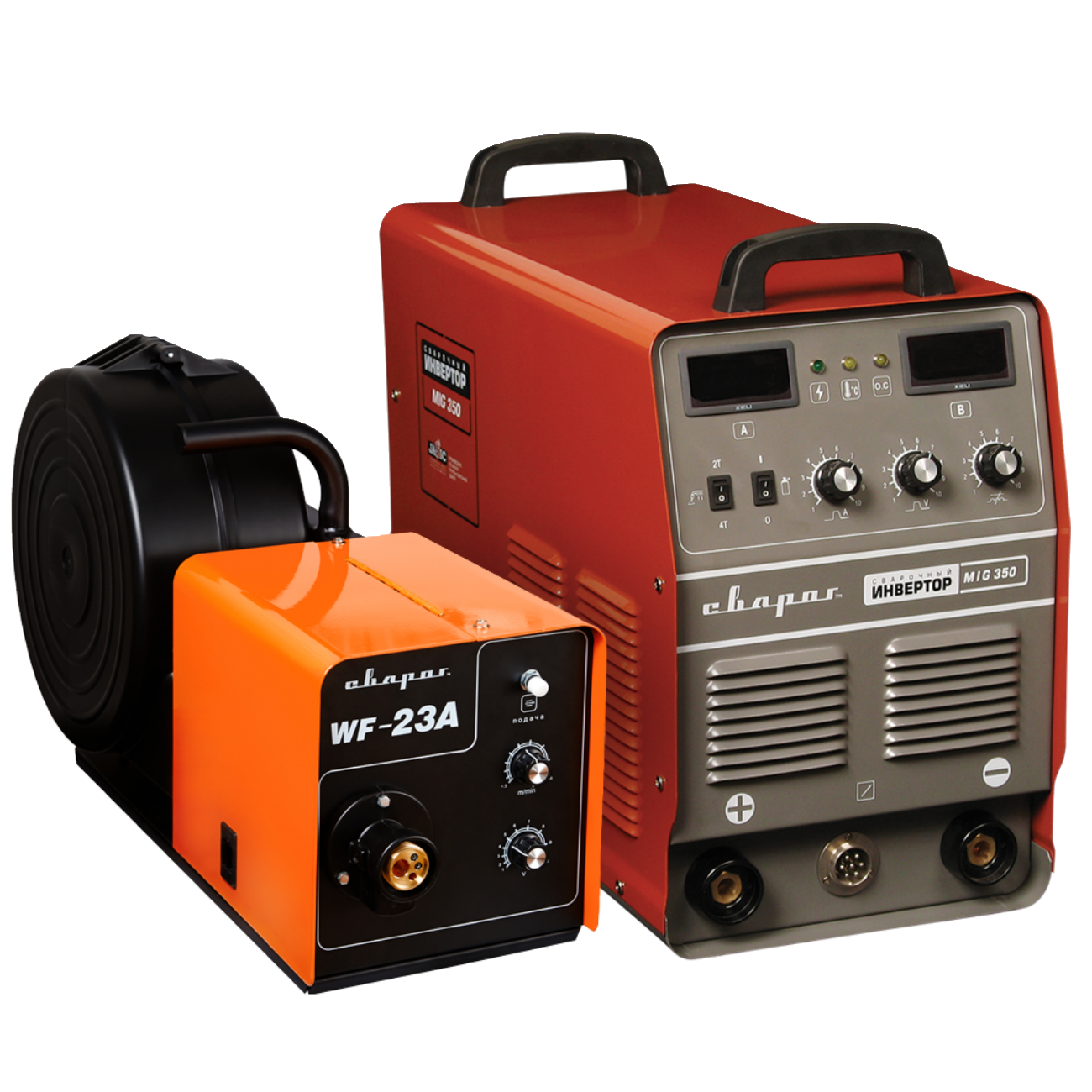

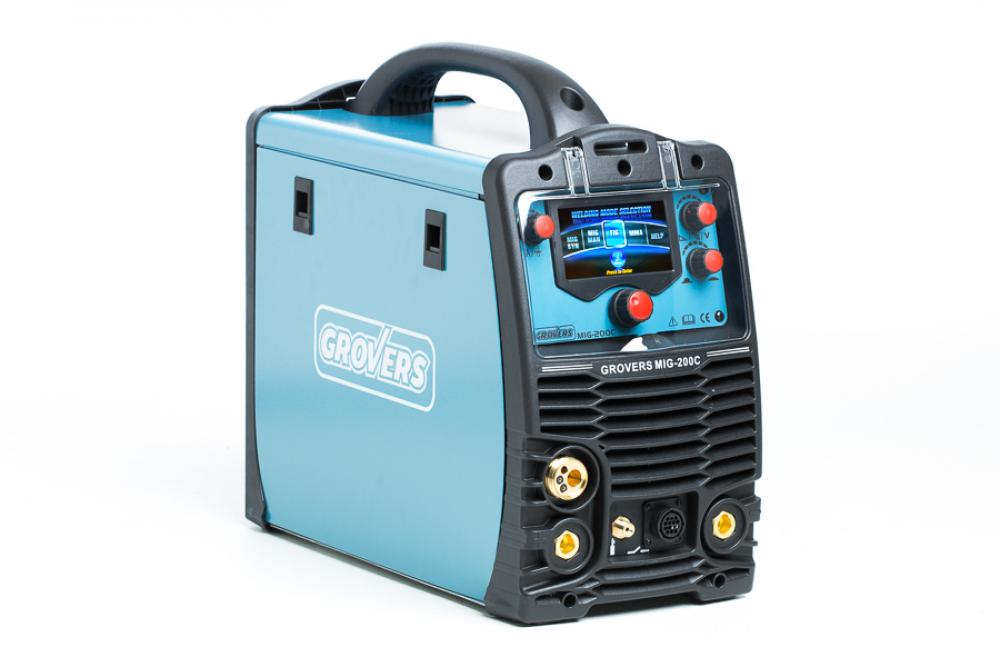

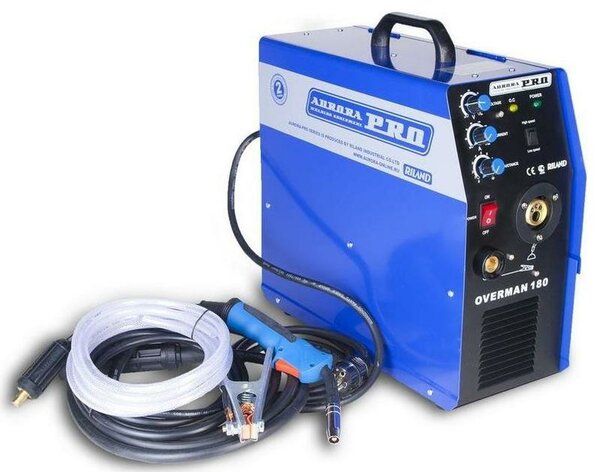

Превосходный полуавтоматический сварочный аппарат по привлекательной цене

Повысьте производительность и эффективность своего сварочного бизнеса с сенсационным полуавтоматическим сварочным аппаратом , доступным по привлекательным предложениям на Alibaba.com. Этот полуавтоматический сварочный аппарат оснащен революционными инновациями, которые делают сварку простой и приятной. Они включают в себя передовые материалы и дизайн, которые обеспечивают высокую производительность на протяжении их непревзойденно долгого срока службы. Полуавтоматический сварочный аппарат потребляет мало электроэнергии при сохранении заданной мощности, независимо от того, используется ли он в личных целях или в деловых целях.

Современные изобретения, лежащие в основе этого полуавтоматического сварочного аппарата . Дизайн и стиль делают его очень гибким и применимым в широком спектре сварочных задач. Полуавтоматический сварочный аппарат не подвержен неблагоприятным воздействиям сильной жары или холода, что делает его пригодным и применимым в широком диапазоне погодных условий. Они имеют широкий выбор, который учитывает множество факторов и предпочтения пользователей, поэтому покупатели могут быть уверены, что найдут наиболее подходящий полуавтоматический сварочный аппарат для своих нужд.

Доступность этих полуавтоматических сварочных аппаратов на Alibaba.com вызывает недоумение, учитывая их неограниченную мощность и поразительную производительность.Затраты на эксплуатацию и техническое обслуживание полуавтоматического сварочного аппарата также невероятно низкие благодаря легкодоступным запасным частям и простоте их ремонта. Они также просты в установке и использовании, поэтому вы не теряете продуктивность из-за технических деталей. Тем не менее, вы можете связаться с различными поставщиками и продавцами полуавтоматического сварочного аппарата на сайте, если вам потребуются дополнительные инструкции.
