Супарта – Тормозной суппорт: устройство и неисправности

Содержание

Тормозной суппорт: устройство и неисправности

Суппорт один из ключевых механизмов тормозной системы автомобиля. Основная задача, прижимать колодки к тормозному диску и соответственно останавливать его при воздействии на педаль тормоза.

На фото: суппорт тормозной красного цвета

Конструктивно суппорт связан со всей тормозной системой. При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску. За счет сжатия колодок возникает трение, которое и вызывает торможение колеса.

Устройство суппорта

Кстати, суппорт отвечает не просто за сжатие колодок, но за их равномерное размещение (параллельно диску) и соответственно, равномерное прижатие.

Устройство, разновидности и принцип работы

В целом, если рассматривать устройство механизма, то независимо от вида, оно идентичное, за исключением некоторых нюансов. Различают всего две разновидности суппортов:

• Фиксированная конструкция

• Плавающая

Чисто по техническим соображениям, вторая разновидность появилась раньше, она дешевле, конструктивно проще. Конструктивно суппорт представляет собой сам механизм, цилиндр с поршнями, крепление. В суппортах с плавающей скобой, цилиндры устанавливают с внутренней стороны. Таким образом, во время торможения поршень надавливает на ту колодку, которая размещается непосредственно за ним. То есть первая колодка начинает двигаться, прижимается к диску и в это же время, направляющая скоба двигается навстречу поршню по направляющим, тем самым прижимая уже вторую колодку.

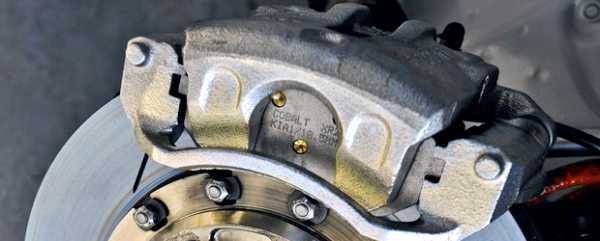

Суппорт с плавающей скобой

За счет того, что в принципе система простая, не требует серьезных затрат, её применяют на бюджетных автомобилях Lada Priora, Kalina, Granta, Chevrolet Lanos, Aveo, Renault Logan, Opel Astra. Что интересно, но и на модели классов выше (к примеру, БМВ 7 Е38) раньше устанавливались также плавающие суппорта.

Суппорт с фиксированной системой представляет собой классический корпус, но с двумя симметричными рабочими цилиндрами, размещающимися по бокам от тормозного диска. Здесь аналогично сам суппорт крепится к поворотному кулаку или к задней подвеске (балка, рычаги и т.д. в зависимости от модификации).

На фото: фиксированный суппорт

Принцип действия аналогичен, при нажатии на педаль тормоза, в главном цилиндр создается давление, направляющиеся по магистрали в рабочие цилиндры суппорта. Давление «заставляет» поршни сдвигаться, а соответственно и двигаются колодки. Чем выше сила нажатия на педаль, тем выше давление, соответственно сильней прижимаются колодки. Разница фиксированной конструкции в том, что здесь прижатие колодок к диску происходит одновременно. Соответственно повышается эффективность торможения. В «неактивном» положении, колодки удерживаются с помощью пружин.

Такие конструкции зачастую используют для спортивных машин, для автомобилей с повышенной массой, да и просто моделей классом выше. К примеру, модели семейства BMW X6, Х5, Mercedes ML 163, Skoda Rapid, Toyota Cruiser Prado, Subaru Forester.

Фиксированный суппорт Porsche

Устройство у обеих систем практически идентичное и состоит из:

• Корпуса.

• Цилиндров с поршнями. Причем поршней может быть сколько угодно, один и даже 12, в более мощных системах.

• Пыльников направляющих, поршней.

• Направляющих.

• Крепежных, уплотнительных колец поршня.

• Тормозных колодок (внешних, внутренних).

• Тормозных магистралей со штуцерами.

• Возвратных пружин.

• Плавающей скобы.

Кстати, специалистами уже давно изучена особенность, что количество поршней не всегда влияет на качество торможения. Основное здесь — это площадь прикосновения поршня к колодке, чем она больше, тем лучше. Исходя из того, можно сделать вывод, что один поршень лучше. Хотя системы, где несколько поршней лучше справляются с агрессивным торможением, менее подвластны перегреву.

Неисправности, признаки и ресурс суппортов

Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

• Машину тянет в сторону.

• Мягкая педаль.

• «Прихватывание» тормозов.

• Необходимость повышать усилие для полной остановки.

• Блокировка тормозов при чрезмерном нажатии на педаль.

Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

• Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь. Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

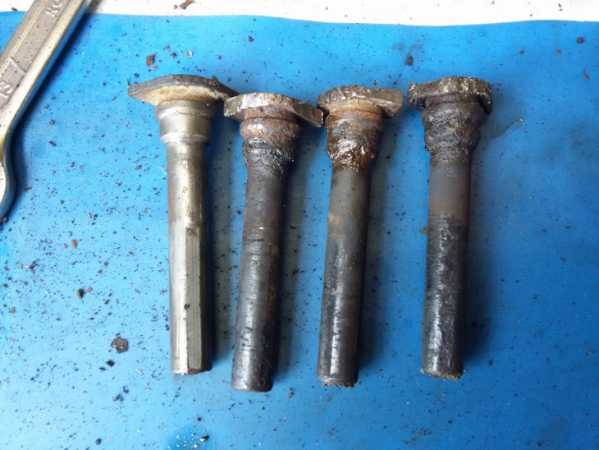

Закисшие направляющие суппорта

Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

• Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

Поршни суппорта

• Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.

Коррозия на поршне суппорта

• Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

Пыльники направляющих

• Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

Прижимная или противоскрипная пластина на суппорт

• Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.д.

• Подклинивание колодок.

• Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

• Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

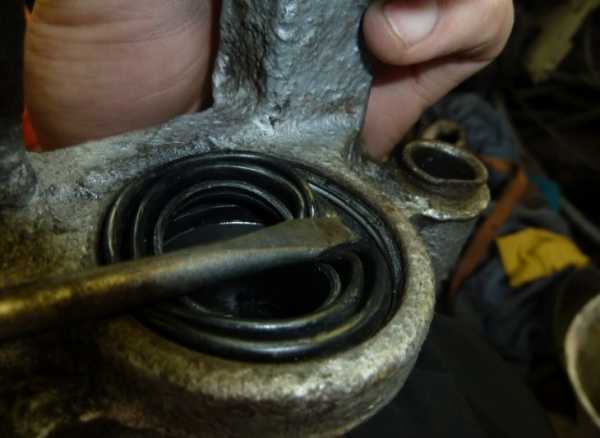

Пыльник поршня

Одними из самых слабых мест суппортов можно назвать:

• Уплотнители поршней.

• Пыльники.

• Крепление колодок.

• Направляющие.

Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться. В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

Заключение

В итоге хотелось бы очертить основные тезисы в статье, а именно:

• Необходимость профилактики.

• Постоянное наблюдение за узлом.

• Использование качественных запчастей, в том числе смазки.

В конечном счете, даже при регламентом обращении внимания на узел, в среднем каждые 10 – 15 000 км, можно уберечь себя от дорогостоящего ремонта, обходясь всего лишь покупкой ремкомплекта.

avtoexperts.ru

зачем нужен и как работает эта деталь?

Насколько важен тормозной суппорт и какие функции выполняет?

Цитаты из рекламных буклетов автомобилей: «… а ещё у нашей новой модели ярко-красные тормозные суппорта!»

И правда, довольно неплохо смотрятся эти суппорты тормозной системы в глубине колёсных дисков, когда они окрашены в яркие цвета. Но что нам с вами известно о них?

Новое – это хорошо забытое старое

Надо сказать, наш герой «суппорт» присутствует только в системах с дисковыми тормозами. У барабанных, которые очень любят отечественные автоконструкторы и производители очень бюджетных машин, такой детали нет.

Обратимся к истории. Тормозной суппорт вместе со всей дисковой системой появился благодаря талантливому британскому инженеру Фредерику Ланчестеру ещё в довоенные годы.

К сожалению, надёжность такой конструкции в те годы оставляла желать лучшего – конструкторы не могли ещё создать достаточно качественные детали, которые могли бы безотказно работать в жёстких условиях, ведь при торможении выделяется большое количество тепла, с которым нужно справляться.

Из-за этого дисковые системы отошли на второй план, уступив барабанным, но только до тех времён пока  промышленность не освоила новые материалы и технологии.

Такие времена настали в 50-е годы ХХ столетия, именно тогда появился первый серийный автомобиль, оснащённый дисковыми тормозами — Chrysler Crown Imperial.Рис.

Зачем нужен тормозной суппорт?

Для того чтобы остановить крутящееся колесо необходимо прижать колодки к специальному диску, который крутится вместе с колесом. За эту процедуру и отвечает вышеназванный тормозной механизм.

Тормозной суппорт должен быть прочным, жаростойким и компактным.

Этот тормозной волшебник сконструирован так, что передаёт давление гидравлической жидкости в тормозной магистрали на колодки и при этом выдержать все нагрузки от колоссального выделения энергии.

На первый взгляд всё просто, но так ли это на самом деле? Давайте разберёмся более детально в том, как работает тормозной суппорт.

Важные технические подробности

Механизм работает по двум немного отличающимся принципам.

Суппорта бывают:

  • с фиксированной конструкцией;
  • с плавающей скобой.

С фиксированной конструкцией



Представляет собой прочный металлический корпус, жёстко закреплённый на поворотном кулаке.

Внутри него находятся поршни, а также сами тормозные колодки, которые в спокойном состоянии отжаты от тормозного диска пружинами.

Когда мы нажимаем на педаль тормоза, давление гидравлической жидкости в магистрали растёт и по шлангам передаётся к поршням суппорта.

Они в свою очередь выдвигаются и прижимают колодки к тормозному диску, благодаря чему вращение колёс гасится, и мы останавливаемся.

С плавающей скобой

В конструкциях с плавающей скобой одна из колодок приводится в движение при помощи поршня, а вторая жёстко закреплена на суппорте, а если точнее, то на так называемой скобе, которая может двигаться по направляющим.

В момент торможения поршень сначала прижимает одну колодку, а затем под действием давления начинает сдвигаться вся скоба, прижимая вторую колодку.



Считается, что такая конструкция проще и дешевле, поэтому именно её можно чаще всего увидеть на обычных, не спортивных автомобилях.

Ну вот и разобрались, как работает тормозной суппорт. Теперь, когда вы услышите красивую рекламу какого-нибудь нового спорткара, имеющего огромные красные суппорта, уже точно будете знать, что это не просто красивая деталь, прячущаяся глубоко в колёсных дисках, а крайне важный элемент тормозной системы, от надёжности которого зависит безопасность движения.

Еще рекомендую почитать Почему скрипят тормоза и Система рекуперативного торможения.

На этом разрешите откланяться, друзья-автолюбители, до новых встреч на страницах нашего блога!

auto-ru.ru

Тормозной суппорт: типы,принцип работы,неисправности,ремонт. | НЕМЕЦКИЕ АВТОМАШИНЫ





Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Тормозной суппорт – это узел, который прижимает тормозные колодки к диску во время торможения машины, когда вы нажимаете педаль тормоза. Это единственная часть, которая движется в тормозной системе. Она устанавливается именно на дисковые варианты тормозов, барабанная система работает по-другому.

Это очень важный узел, если честно, то суппорт нужно рассматривать вместе с тормозными колодками, именно они берут на себя основную нагрузку при торможении системы. Так стоит отметить, что 90% поломок передних «тормозов», связанны именно с суппортами

Тормозные суппорты бывают двух типов — фиксированные и плавающие.

В суппортах плавающего типа при торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску. Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами. В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные суппорта – более ранняя разработка автопроизводителей. Чаще всего суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами. Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески). В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями. За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами. Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные. Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.



Устройство тормозного суппорта

ПРИЗНАКИ НЕИСПРАВНОСТИ ТОРМОЗНОГО СУППОРТА

Имеется несколько наиболее распространенных свидетельств:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

СУППОРТ ТОРМОЗНОЙ – СПОСОБЫ РЕМОНТА

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.



ТОРМОЗНЫЕ КОЛОДКИ ПОДКЛИНИВАЮТ В СУППОРТЕ

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

МЕХАНИЗМ ЗАДНЕЙ ОСИ

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

  1. Демонтируется защита элемента.
  2. Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
  3. Отсоединяется трубка жидкости, как и в случае выше, закупоривается.
    1. Извлекаются стопоры.
    2. Вытаскивается фюзеляж.

    Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

  • Уплотнение тормозного цилиндра;
  • Пыльник тормозного поршня;
  • Пыльники направляющих;
  • Уплотнения направляющих;
  • Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.





seite1.ru

Суппорт — Словарь автомеханика

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля. Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.


Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта


Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи, чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня. Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины, что ведет к неизбежному заклиниванию поршня.


Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.

Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию. Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе. Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые. При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться для ее устранения на СТО.

Связанные термины

etlib.ru

Что такое и как работает тормозной суппорт автомобиля

Тормоза – это та конструкция, на которой нельзя экономить. Существует две разновидности тормозов: дисковые и барабанные. Тормозной суппорт требуется для остановки вращения диска. Как работают тормозные суппорта, следует рассмотреть подробно, так как это важнейший элемент, от которого зависит безопасность водителя и пассажиров.


Назначение

Даже начинающим автомобилистам необходимо знать, что такое суппорт в автомобиле. Суппорт – это деталь, нужная для равномерного прижимания фрикционной накладки посредством поршней к диску в момент выжимания педали тормоза. Так как суппорт в машине следует рассматривать в совокупности с колодками, можно сделать вывод, что больше 85% неисправностей передней тормозной системы связано с ними.

Где расположен

Узел монтируется на ступицу и закрепляется снизу и сверху. Держится на болтах. Он не вращается вместе с колесом.

Устройство

Узел представляет собой цилиндр, внутри которого ходит поршень. В систему входят также скобы – они удерживают тормозные колодки. На легковых автомобилях устанавливают изделия, приводимые в действие гидравлической системой, на грузовые машины ставят пневмосистему.

Вот из чего состоит суппорт:

  • корпус;
  • направляющие суппорта – должны быть покрыты смазкой;
  • пыльники пальцев, по которым ходит суппорт;
  • внутренняя и внешняя колодки;
  • скобы, в которых закреплены тормозящие элементы;
  • уплотнительное и крепежное кольца;
  • поршневой пыльник;
  • шланги, подводящие тормозную жидкость.

Основной элемент – поршень с цилиндром. Конструкцией предусмотрен клапан, отводящий воздух. Под воздействием давления температура воздуха возрастает, из-за чего есть риск, что жидкость закипит, а это негативно сказывается на торможении. Отверстие в заднем суппорте открывают при прокачке тормозов. Задний тормозной суппорт соединяется с тросиком, поэтому поршень может выжиматься механически, стояночным тормозом.

Как работает

Принцип работы тормозного суппорта основан на гидравлическом давлении. Усилие вызывает хождение поршня в главном тормозном цилиндре. Свойство жидкости – она не сжимается под давлением, поэтому давление передается к тормозному узлу. Так как в суппорте тоже есть поршень, он под воздействием давления выдвигается наружу. Диск с двух сторон зажимается колодками, они трутся об него, и трением гасится скорость. Возвращение поршня на место происходит в результате воздействия упругих колец.

Обратите внимание! Так как при трении выделяется тепловая энергия, диски разогреваются до 500-600 градусов на любом типе автомобилей. Конструкцией предусмотрен постоянный обдув, поэтому он не нагревается более чем до 250 градусов.

Размеры корпуса узла могут варьироваться в зависимости от размера колодок. И задний, и передний суппорт работают одинаково.

Типы

Устройство бывает:

  • фиксированным;
  • плаваюшим;
  • увеличенным плавающим.

Фиксированная система закрепляется на поворотном кулаке, а поршни располагаются по обе стороны от диска, колодки обжимают диск. В неактивном положении поршни удерживаются с помощью пружин. Тормозная жидкость подается через разветвленные трубки к цилиндрам с разных сторон. Такая система работает эффективно и применяется для автомобилей, где нагрузка особенно высокая – грузовые машины.

Плавающий – имеет такое название, потому что может перемещаться по направляющим. Колодки также располагаются с внутренней стороны и с внешней, но поршень (поршни) прижимает только внутреннюю колодку, прижим второй жестко закрепленной колодки обеспечивается за счет движения суппорта в направлении противоположном движению поршня. Этот тип устройств стоит дешевле, менее эффективен, однако, более популярен.

Увеличенный плавающий узел работает по тому же принципу, что и стандартный плавающий, но используется поршень большего размера и увеличенные по площади колодки, что наращивает эффективность торможения.

Уход

Грамотный уход и контроль состояния суппорта обеспечит его долгий срок службы:

  1. Следует взять за правило раз в полгода проводить визуальный осмотр как самого суппорта, так и шлангов, подводящих тормозную жидкость, соединительных узлов. Шланг подлежит замене, даже если он поврежден не насквозь. Любое повреждение рано или поздно приводит к утечке жидкости, а это значит, что поршень будет работать при недостаточном давлении.
  2. Ржавчина на поршне ухудшает торможение. Ее следует своевременно удалять.
  3. Обращают внимание на выработку колодок. Когда толщина фрикционного материала достигнет 2 мм, тормоза начнут свистеть, это свидетельствует о том, что фрикционные накладки износились и колодки необходимо заменить.
Проточка тормозных дисков

Обслуживание

Суппорта сильно нагреваются и работают в агрессивных условиях, именно эти факторы влияют на детали разрушающим образом. Китайские аналоги вообще разрушаются от высокой температуры. Профессионалы рекомендуют устанавливать на автомобиль либо запчасти от известных брендов, либо оригиналы. На тормозах нельзя экономить.

Признаки неисправности:

  • скрип тормозов;
  • блокировка тормоза;
  • отклонение курса автомобиля при торможении;
  • изменение жесткости педали тормоза.

Важная деталь, от которой зависит срок службы деталей – пыльник. Пыльник защищает элементы конструкции, в частности поверхность поршня и сальник, от попадания пыли и грязи. Если пыльник порвался, внутрь моментально забивается грязь, песок, детали ржавеют, вымывается или высыхает смазка, герметичность сальника нарушается и образуется течь. Работа поршня на сухую приводит к плачевным последствиям: эффективность торможения значительно снижается, либо оно становится невозможным, поршень блокируется и колесо заклинивает.

Закисание поршня происходит, при долгом использовании изношенной тормозной колодки. Недостаточная толщина накладки приводит к тому, что поршень сильно выдвигается, и на его боковой поверхности образуются отложения, которые мешают ему вернуться в начальное положение. Если на такой суппорт установить новые колодки, то возникнут следующие проблемы:

  • быстрый износ колодки;
  • выход из строя диска;
  • неравномерный износ колодок;
  • скрип, вызванный перегревом трущихся деталей;
  • биение руля, появляющееся из-за постоянного давления на вращающийся диск. Особенно сильно проявляется при торможении на высоких скоростях.
Биение руля при торможении

Шум в узле можно заметить через некоторое время после установки новых деталей. Причины:

  • особенности конструкции узла;
  • некачественные детали.

Чтобы устранить этот недостаток дополнительно устанавливают пружины.

Коррозия внутренней поверхности поршня возникает из-за пренебрежения сроками замены тормозной жидкости. Она способна впитывать воду даже из воздуха. поэтому со временем даже части, которые соприкасаются только с тормозной жидкостью, подвергаются воздействию воды и начинают коррозировать.

Важно! Периодичность замены тормозной жидкости – каждые 3 года.

Чтобы суппорт служил долго, необходимо своевременно менять смазку. Это действие обеспечит надежную работу поршня и безопасность эксплуатации автомобиля.

Для суппортов нельзя использовать обычную смазку типа графитной смазки или «Литола». Она быстро засохнет даже при целом пыльнике. Главное требование к смазке– устойчивость к перепадам температуры. Продается специализированная смазка в упаковках по 45 г. Этого достаточно для разового обслуживания.

Замена ремкомплекта

Новый узел в сборе стоит дорого, но можно приобрести ремкомплект и заменить все «внутренности». Это обойдется значительно дешевле. Туда входят все необходимые детали, в том числе пыльники и манжеты.

Поршни с кавернами значительной глубины не ремонтируют, даже если они покрыты ржавчиной. Шлифовка детали приводит к критичному изменению размеров. Однако зачистить заржавленные места тонкой наждачной бумагой необходимо. Направляющие пальцы также могут износиться. Они обеспечивают подвижность деталей, поэтому их нужно осмотреть в первую очередь и при необходимости заменить.

Порядок обслуживания:

  1. Автомобиль приподнимают домкратом со стороны того колеса, где будет проводиться обслуживание.
  2. Снимают колесо.
  3. Разбирают суппорт, выкрутив нижний болт.
  4. При подготовке к обслуживанию заднего узла снимают еще и шплинт, удерживающий тросик стояночного тормоза.
  5. Поднимают верхнюю скобу.
  6. Извлекают колодки.
  7. Выкручивают верхний болт.
  8. Подвешивают суппорт.
  9. Откручивают болты, удерживающие хомут. Снимают его.
  10. Извлекают поршень.
  11. Вынимают «пальцы» и удаляют смазку.
  12. Наносят новый смазочный материал.
  13. Вставляют направляющую в скобу и проверяют, насколько свободно направляющая перемещается. Движение должно осуществляться совершенно без усилий при захвате двумя пальцами руки.
  14. При необходимости заменяют изношенные элементы на новые.
  15. Собирают узел в обратном порядке.
  16. Прокачивают систему.
Замена тормозных дисков

Важно! Эксплуатировать автомобиль с непрокачанными суппортами нельзя, так как тормоза не будут работать эффективно.

Принцип работы тормозных суппортов относительно прост – торможение происходит за счет силы трения. Эта система показала себя более прогрессивной по сравнению с барабанными тормозами и применяется на многих отечественных и зарубежных марках автомобилей. Все элементы узла выполняют важные функции, поэтому за их состоянием необходимо следить и своевременно менять изношенные детали на новые.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Что такое тормозной суппорт. Принципы работы и тонкости ремонта.

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Суппорт фиксированной конструкции

Суппорта такого типа хронологически появились раньше, чем его современная альтернатива. Он состоит из корпуса, изготовленного из металла, и расположенных симметрично с 2 сторон от тормозного диска цилиндров. Его корпус закреплен на задней подвеске или на кулаке передней очень жестко.

Во время нажатия на тормоз колодки прижимаются к диску с двух сторон одновременно. Когда колодки разведены, они удерживаются на своих местах пружинами особой формы. Для того чтобы обеспечить одновременное срабатывание поршней тормозная жидкость подается одновременно по разветвленной системе трубок во все цилиндры.

Так как в таком механизме используется сразу несколько цилиндров, то фиксированные тормоза считаются очень эффективными. Их по сей день ставят на машины, обладающие большим весом и/или спортивные автомобили.

Суппорт с плавающей скобой

Такие тормозные механизмы отличаются от тем, что на одной стороне колодка находится на одном месте все время. Такой суппорт состоит из кронштейна и корпуса цилиндра, непосредственно закрепленного с внутренней стороны колеса. В корпус цилиндра устанавливается один или два поршня.

Во время торможения поршнем надавливается на вторую колодку, что находится перед ним: вначале двигается колодка, а после, когда она прижалась к плоскости диска, плавающая скоба перемещается навстречу поршню по направляющим пальцам.

Вторая внешняя колодка прижимается к тормозному диску. Суппорт с таким механизмом проще и дешевле и он относительно небольшой. Такая деталь активно используется на недорогих авто.

Тормозной суппорт: каков же принцип его работы?

Схема суппорта не сложная и одинакова в большинстве представителей модельного ряда. Нажатие на тормоз способствует появлению давления в области тормозной магистрали. Это давление способствует сдвижению поршней суппортов, которые и подталкивают колодки к закрепленному на колесе тормозному диску, одновременно прижимая их с 2 сторон.

Возникающее из-за этого трение и является эффектом торможения авто. Устройство суппорта нельзя назвать сложным. По факту он состоит из поршней, подключенных к гидравлической системе, к ним крепятся тормозные колодки.

Количество тормозных колодок, способ крепления к ступице могут быть различными, зависит от конкретной модели автомобиля. Самая распространенная и привычная схема – две колодки на одно колесо, двухточечное крепление к ступице.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

Тонкости ремонта суппорта

Основываясь на том, что суппорты по праву считают условно доступными деталями, автолюбители выполняют в домашних условиях их ремонт. Будет верно заметить, что первичная проверка и ремонт – мероприятия несложные.

Для примера: стандартный ремонт суппорта состоит из переборки, смазки направляющих и замене пыльников направляющих.

В самом начале необходимо разобрать саму деталь, вычистить его полностью от старой смазки и затем нанести новую. После нужно проверить в какой степени износа и старения резиновые уплотнители (при необходимости заменить) и обратно собрать всю конструкцию.

Первым делом устанавливаем на подпорки авто и снимаем колесо. Если вам необходимо заменить тормозную колодку на тормозном суппорте, как правило, достаточно отвинтить всего один винт, который расположенный в нижней части, тот, что крепит суппорт к скобе. Чрезвычайно важно вместо уже изношенных устанавливать новые колодки в аналогичном положении, в каком находились и старые.

В процессе такого ремонта суппорта не следует отключать от детали канал с тормозной жидкостью во избежание образования протечки при дальнейшей эксплуатации. Если же при разборе детали была обнаружена проблема с поршнем, другими важными деталями суппорта, лучше сразу отправиться на профессиональное СТО.

Во время процедуры самостоятельной сборки нужно следить за уровнем тормозной жидкости. Это важно, так как вам необходимо будет вытолкнуть оставшиеся поршни. Кроме того в тормозную систему не должен попадать воздух.

Периодически нужно проверять уровень тормозной жидкости, если это необходимо доливать до максимального уровня. После окончания всех манипуляций, на свободной чистой поверхности должны лежать корпус суппорта и скобы, которые в последствие разбираются до последнего винтика.

После достаточно тщательного осмотра, все элементы необходимо вычистить до блеска, обязательно используя чистящие жидкости. Исключительно в чистом виде вы сможете оценить состояние тормозного суппорта, и в особенности вам будет нужно внимательно осмотреть поверхности цилиндра, поршней.

Перед началом процесса сборки, вам будет нужно заблаговременно подготовить ремкомплект тормозного суппорта (заднего и переднего). Если нового ремкомплекта под рукой не оказалось, стоит привести в порядок старые детали. Это можно делать только при одной важнейшем условии: они должны быть целыми!

golifehack.ru

Тормозной суппорт: принцип работы, смазка направляющих и поршней

Тормозной суппорт – это одно из самых основных устройств в тормозной системе автомобиля. Суппорт преобразует энергию нажатия педали тормоза в тормозное усилие вашего автомобиля. От правильной и безотказной работы суппортов зависит ваша безопасность на дороге. Поэтому, нельзя недооценивать важность четкой и правильной работы тормозных суппортов. В этой статье мы поговорим с вами о принципе устройства суппортов, об их типичных неисправностях и способах их устранения, а также о ремонте суппорта при помощи ремкомлекта.

Устройство и принцип работы тормозных суппортов

Тормозной суппорт состоит из двух основных деталей – это гидравлический цилиндр с поршнем, который создает тормозное усилие вашего автомобиля, и скоба, удерживающая тормозные колодки.

Тормозной поршень вставлен в тормозной цилиндр через систему сальников, для предотвращения протечек. При нажатии на педаль тормоза создается избыточное давление тормозной жидкости в тормозной системе автомобиля. По системе трубопроводов это давление распределяется к каждому тормозному суппорту. Избыточное давление жидкости начинает выталкивать тормозной поршень из цилиндра. В свою очередь, поршень приводит в движение тормозные колодки, которые сжимая тормозной диск, создают тормозное усилие.

Тормозная скоба предназначена для удержания тормозных колодок от проворачивания во время торможения, а также для удержания их у поверхности тормозного диска.

Тормозной цилиндр крепится к скобе на направляющих тормозного суппорта. Тормозной цилиндр может свободно перемещаться на направляющих в поперечном направлении (по отношению к оси движения автомобиля). Это необходимо для того, чтобы создавать равномерное тормозное усилие на обе тормозные колодки и использовать для торможения обе стороны тормозного диска.

Как видите, в устройстве тормозного суппорта нет ничего сложного, но дьявол кроется в деталях.

Признаки неисправности тормозных суппортов

Неисправность тормозных суппортов определить очень легко, для этого не нужно никаких специальных инструментов, достаточно беглого взгляда на узел в сборе.

Львиная доля неисправностей тормозных суппортов связана с потерей подвижности сопрягающихся узлов, что в свою очередь может служить причиной следующих неисправностей:

  • Неравномерный износ тормозных дисков;
  • Неравномерный износ тормозных колодок;
  • Неравномерное прилегание тормозной колодки к тормозному диску;
  • Подклинивание тормозного диска между тормозными колодками.

Для устранения вышеперечисленных неисправностей необходимо разборка, смазка и разработка подвижных частей суппорта. После этого рекомендуется заменить тормозные колодки и диски.

Второй по распространенности неисправностью тормозного суппорта является его не герметичность. При отсутствии герметичности суппорта вы можете обнаружить потеки тормозной жидкости на внешней поверхности суппорта. Не герметичность проявляется в следующих местах:

  • Потеки жидкости из-под пыльника тормозного цилиндра;
  • Потеки жидкости из штуцера прокачки.

Для устранения не герметичности тормозного суппорта необходима полная разборка суппорта и замена всех резиновых уплотнений. После этого, необходимо произвести очистку тормозного диска и колодок от попавшей на них тормозной жидкости. Для этого необходимо использовать специальное обезжиривающее средство, которое продается в автомагазинах под названием «очиститель тормозов».

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена тормозных суппортов

Операция по замене тормозных суппортов является достаточно простой. Для этого необходимо демонтировать суппорт с автомобиля и после этого установить новый суппорт на прежнее место. Для этого вам будет необходимо открутить пару тройку болтов.

Самая сложная часть операции – это прокачка нового тормозного суппорта. В ходе этой операции необходимо заполнить новый суппорт тормозной жидкостью и выпустить из него весь воздух. Для проведения этой процедуры вам потребуется помощник или специальное устройство для прокачки суппортов. Более подробно операция по прокачке суппортов написана в соответствующей литературе.

Если вы не уверены в собственных силах, то лучше доверить операцию по прокачке суппортов специалистам СТО.

Важное замечание – категорически запрещено передвигаться на автомобиле с не прокаченным тормозным суппортом.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

  • Уплотнение тормозного цилиндра;
  • Пыльник тормозного поршня;
  • Пыльники направляющих;
  • Уплотнения направляющих;
  • Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Заключение

Как видите, для ремонта и обслуживания суппортов не нужно каких-либо специальных знаний. В первую очередь здесь важна аккуратность и внимательность.

voditelauto.ru
