Выхлопная система: устройство и функции

Оснащенный двигателем внутреннего сгорания автомобиль нуждается в системе, через которую бы осуществлялся выпуск отработанных газов. Такая система, названная выхлопной, появилась одновременно с изобретением двигателя, и наряду с ним на протяжении многих лет совершенствовалась и модернизировалась. Из чего состоит выхлопная система автомобиля, и как работает каждый ее компонент, мы расскажем в этом материале.

Три столпа выхлопной системы

Когда топливовоздушная смесь в цилиндре двигателя сгорает, образуются отработанные газы, которые необходимо вывести, чтобы цилиндр снова наполнился необходимым количеством смеси. Для этих целей автомобильные инженеры изобрели выхлопную систему. Она состоит из трех основных компонентов: выпускного коллектора, каталитического конвертера (нейтрализатора), глушителя. Рассмотрим каждый из компонентов этой системы в отдельности.

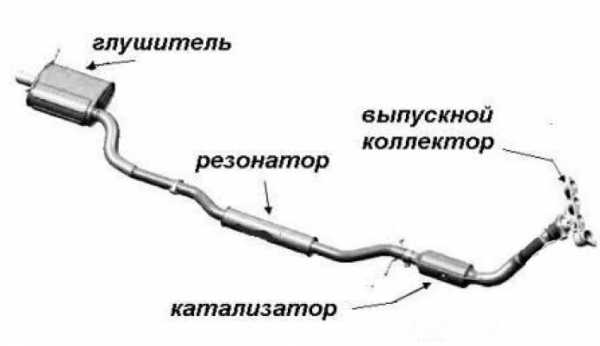

Схема выхлопной системы. В данном случае  резонатор — это дополнительный глушитель.

Выпускной коллектор появился практически одновременно с ДВС. Он представляет собой навесное оборудование двигателя и состоит из нескольких труб, которые соединяют камеру сгорания каждого цилиндра двигателя с каталитическим конвертером. Изготавливается выпускной коллектор из металла (чугун, нержавеющая сталь) или керамики.

Выпускной коллектор

Так как коллектор постоянно пребывает под воздействием высоких температур отработанных газов, более «жизнеспособными» являются коллекторы из чугуна и нержавеющей стали. Причем, коллектор из нержавеющей стали предпочтительнее, так как в процессе охлаждения агрегата после остановки автомобиля на нем собирается конденсат. В чугунном коллекторе конденсат может вызвать коррозию, а в коллекторе из нержавейки коррозии не возникает. Преимущество керамического коллектора – в его малом весе, но он не может длительное время выдерживать влияния высоких температур отработанных газов и трескается.

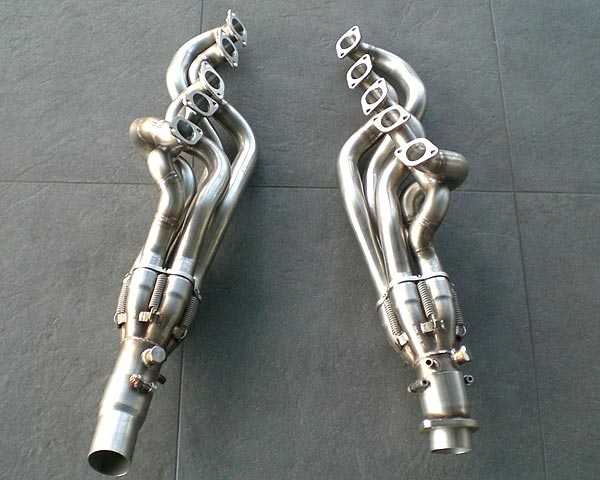

Выпускной коллектор Hamann

Принцип работы выпускного коллектора прост. Отработанные газы через выпускной клапан попадают в выпускной коллектор, а оттуда – в каталитический нейтрализатор. Кроме основной функции отвода выхлопных газов, коллектор помогает камерам сгорания двигателя продуваться и «забирать» новую порцию отработанных газов. Происходит это благодаря разнице давления газов в камере сгорания и коллектора. В коллекторе давление ниже, чем в камере сгорания, поэтому в трубах коллектора образуется волна, которая, отражаясь пламегасителя (резонатора) или каталитического нейтрализатора, идет назад к камере сгорания, и в момент очередного цикла выхлопа способствуют выведению очередной порции газов. Скорость создания этих волн зависит от скорости оборотов двигателя: чем выше обороты, тем быстрее «ходит» в коллекторе волна, и тем скорее камера сгорания цилиндра освобождается от выхлопных газов. Выпускной коллектор – один из наиболее популярных агрегатов для тюнинга.

Из выпускного коллектора отработанные газы попадают в каталитический конвертер или нейтрализатор. Он состоит из керамических сот, на поверхности которых находится слой платиноиридиевого сплава.

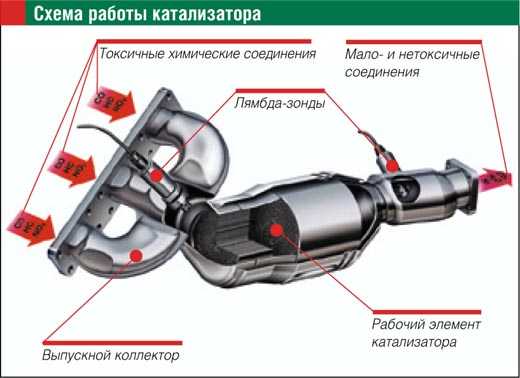

Схема каталитического нейтрализатора

Соприкасаясь с этим слоем, из выхлопных газов посредством химической реакции восстановления образуются оксиды азота и кислород, который используется для более эффективного сгорания находящихся в выхлопе остатков топлива. В результате воздействия реагентов катализатора, из него в выхлопную трубу подается смесь из азота и диоксида углерода.

Наконец, третьим основным элементом выхлопной системы автомобиля является глушитель, который представляет собой устройство, предназначенное для снижения уровня шума при выпуске отработанных газов. Он, в свою очередь, состоит из четырех компонентов: трубы, соединяющей резонатор или каталитический конвертер с глушителем, глушитель, выхлопная труба и наконечник выхлопной трубы.

Глушитель

Очищенные от вредных примесей выхлопные газы поступают от катализатора по трубе в собственно глушитель. Корпус глушителя изготовляют из различных видов стали: обычной (срок службы – до 2 лет), алюминизированной (срок службы – 3-6 лет) или нержавеющей (срок службы – 10-15 лет). Он имеет многокамерное строение, при этом каждая камера снабжена отверстием, через которое выхлопные газы поступают в следующую по очереди камеру. За счет такой многократной фильтрации, выхлопные газы глушатся, звуковые волны выхлопа гасятся. Далее газы поступают в выхлопную трубу. В зависимости от мощности установленного на автомобиль двигателя, может варьироваться количество выхлопных труб: от одной до четырех. Последним элементом выступает наконечник выхлопной трубы. Он изготавливается из хромированной стали и выполняет эстетическую функцию. Выхлопная труба и ее наконечники также являются элементами тюнинга автомобиля.

На автомобилях с турбированными двигателями устанавливают глушители меньших размеров, чем на машинах с атмосферными моторами. Дело в том, что турбина использует для работы выхлопные газы, поэтому в выхлопную систему попадает лишь некоторая их часть – вот почему у таких моделей маленькие глушители.

Читайте также о том, как устроен прямоточный глушитель.

avtoexperts.ru

принцип работы, вид в разрезе

Автоликбез30 августа 2017

В процессе езды коленчатый вал двигателя авто совершает от 1,5 до 5–7 тыс. оборотов в минуту. Соответственно, в цилиндрах происходит 25–120 вспышек и микровзрывов топлива ежесекундно. В результате выделяется толкающая поршни энергия, отработанные газы и мощные звуковые волны. Чтобы убрать громкий рокот и шум из выхлопной трубы, доставляющий неудобства водителю и окружающим, было изобретено звукопоглощающее устройство – глушитель. Поскольку он служит не вечно, автолюбителям полезно будет знать, как устроен

 данный элемент и можно ли его отремонтировать в случае неисправности.

Где находится элемент и как он выглядит?

Главный источник шума – камеры сгорания работающего двигателя. Образующиеся там звуковые волны не могут проникать сквозь сплошные металлические стенки и стремятся выйти наружу по пути наименьшего сопротивления – через трубу выпускного тракта вместе с отработанными газами. Там и установлен глушитель в виде металлического бочонка круглой либо овальной формы.

Схема работы выхлопной системы автомобиля выглядит так:

  1. Первой за выпускным коллектором установлена виброизоляционная гофра. Ее задача – сгладить колебания, передающиеся трубе от мотора.
  2. Пройдя гофру, дым и звуковые волны попадают в каталитический нейтрализатор. Его задача – дожечь остатки горючих газов, чтобы не выбрасывать в атмосферу. Внутри детали расположены мелкие керамические соты, которые частично поглощают и рассеивают звук.
  3. После нейтрализатора выхлоп проходит в бачок резонатора. Это первая ступень подавления шума.
  4. Последним в цепочке стоит глушитель, окончательно гасящий звуковые колебания.

По сути, резонатор – это тоже глушитель, его строение и принцип действия вы узнаете из следующего раздела.

Бачок резонатора всегда стоит вдоль оси машины, а глушитель может устанавливаться поперек (в задней части авто). Встречаются варианты, когда оба элемента совмещены в едином корпусе с целью экономии места. На автомобилях с V-образными двигателями большой мощности устанавливается распределенная система выхлопа на 2 трубы. Соответственно, количество всех деталей удваивается.

Конструкция и принцип действия

Существует 4 способа погасить мощные звуковые импульсы, реализуемые на различных транспортных средствах:

  • ограничение шума;
  • отражение;
  • резонансное подавление шумов;
  • поглощение.

Ограничивающее устройство – простейший вариант глушителя, применяющийся на некоторых моделях тракторов. Элемент представляет собой сужающуюся трубу, помещенную внутрь металлического бачка. Недостатки изделия очевидны – шум подавляется частично, а мощность двигателя заметно снижается.

Зеркальные элементы ставятся на мотоциклы и скутеры. Принцип работы глушителя следующий: газы из выхлопного колена попадают в отражающую банку, меняют направление движения и выбрасываются наружу. За счет отражения звуковые колебания гасятся и уровень шума снижается. Деталь успешно функционирует с двухтактными моторами, но для автомобиля ее эффективности недостаточно.

Третий способ реализован в автомобильных резонаторах. Внутри стального бачка стоит несколько перегородок, а между ними устроены резонансные камеры, соединенные стальными трубками. Сглаживание шумовых импульсов достигается за счет двух факторов:

  1. Газы и звуковые волны несколько раз меняют направление движения, отражаясь от перегородок.
  2. Размеры камер и патрубков рассчитаны таким образом, чтобы частота колебаний звука совпадала. Тогда волны гасятся благодаря возникающему резонансу.

Необходимо понимать, что конструкция резонатора не является универсальной для всех машин. Автомобили комплектуются двигателями различной мощности, издающими шумы разной амплитуды и частоты. Звукопоглотитель разрабатывается отдельно под каждую марку и модель автомобиля.

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.

О прямоточной системе

Любой автомобильный глушитель снижает мощность двигателя, создавая значительное сопротивление на пути потока дымовых газов. Такую цену приходится платить за комфорт и практически беззвучный выхлоп. Но для автомобилистов, занимающихся тюнингом своих «железных коней», существует альтернативный вариант – звукопоглотитель прямоточного типа.

Задача данного элемента – снизить потери мощности, продолжая поглощать звуковые колебания от работы двигателя. Прямоток является компромиссным решением, поскольку в угоду мощности он гасит шум не столь эффективно, как штатные элементы авто. Из чего состоит такой глушитель:

  • металлический корпус, оснащенный двумя патрубками;
  • внутри находится перфорированная прямая труба, соединяющая входное и выходное отверстие;
  • между корпусом и трубой заложен звукопоглощающий материал – каолиновая или базальтовая вата.

Звуки, идущие по прямой трубе с отверстиями, частично поглощаются волокном, но другая часть беспрепятственно проходит наружу, ведь перегородки и резонансные камеры отсутствуют. Поэтому автомобили, оборудованные прямотоком, издают рокочущий звук, особенно при нажатии на педаль акселератора.

Высший уровень тюнинга – комбинированная система выхлопа с заслонкой, управляемой из салона автомобиля. С ее помощью поток газов можно переключать между двумя ветками: на первой стоит обычный эффективный глушитель, а на второй – прямоток. Это позволяет использовать мощь мотора только при необходимости, а в обычных условиях ездить по городу без лишнего «рева» из выхлопной трубы.

Характерные неисправности

Существует одна причина, по которой глушитель автомобиля выходит из строя – длительное воздействие отработанных газов, обладающих высокой температурой. Рано или поздно металлический корпус элемента прогорает, что сопровождается рокотом под днищем автомобиля (оттуда, где расположена неисправная деталь).

Срок службы глушителя сильно зависит от материала, из которого он изготовлен:

  • обычный «черный» металл со специальным покрытием;
  • нержавеющая сталь.

Более дешевый вариант, сделанный из «черного» металлопроката, способен прогореть через 20–30 тыс. км пробега, в то время как нержавеющий корпус отработает 100 тыс. км и больше. Другое дело, что в течение длительного срока могут выгореть внутренности глушителя и уровень шума заметно повысится.

Неисправности устраняются двумя способами: замена глушителя и ремонт с помощью сварки. В любом случае вам придется посетить автосервис, где после диагностики мастера помогут принять верное решение. Если отверстие свища небольшое, то опытный специалист заварит его прямо на машине. Второй вариант – наложить заплатку из металла, для чего глушитель потребуется снять. Элемент с выгоревшими внутренностями ремонту не подлежит, только замене.

autochainik.ru

Оружейный глушитель — Википедия

Для этого термина существует аббревиатура «ПБС», которая имеет и другие значения: см. ПБС.

Прибор бесшумной беспламенной стрельбы, прибор бесшумной и беспламенной стрельбы (ПББС; иногда прибор бесшумной стрельбы или прибор беспламенной стрельбы, ПБС; разг. глушитель, сокр.разг. глушак) — дульное механическое устройство стрелкового оружия, ослабляющее звук выстрела и скрывающее пламя пороховых газов, тем самым предотвращая демаскировку стрелка или привлечение к нему внимания. Крепится к стволу оружия или является интегрированной частью конструкции оружия.

Первые ПБС появились ещё до Первой мировой войны[1]. Патенты на глушитель были зарегистрированы 20 марта 1894 года швейцарцем Эппли (C.A. Aeppli) и 10 февраля 1899 года датскими оружейниками Бёрренсеном и Сигбьёрсеном[2][3]. Первые работающие глушители стал производить и продавать Хайрам Перси Максим в 1902 году[уточнить].

Однако примерно до середины XX века глушители не были широко распространены. Во-первых, этому мешала тактика, не допускающая скрытного боя, во-вторых, особенности оружия, большая часть которого была большого калибра и, соответственно, звук выстрела глушился слабо. Хотя оружие с глушителями всё же было:

  • в 1929 году в СССР был принят на вооружение глушитель БраМит, ставившийся на револьверы системы Нагана и винтовки Мосина.
  • в начале 1940-х гг. в Великобритании были разработаны и приняты на вооружение оснащённые глушителями образцы стрелкового оружия: пистолет "Welrod", магазинный карабин De Lisle, пистолет-пулемёты STEN Mk.IIS и STEN Mk.VIS.
  • в 1942 году в США был принят на вооружение бесшумный пистолет "High Standard HDM", а в 1944 году - пистолет-пулемёт U.S. 9 mm S.M.G. с интегрированным глушителем

Современной тенденцией является одновременная разработка патрона, оружия и глушителя. Только комплексный подход позволяет добиться значительного успеха. Один из подходов к комплексному решению проблемы предполагает, что только патрон с дозвуковой скоростью пули позволяет радикально уменьшить звук выстрела, так как при выстреле со сверхзвуковой скоростью полёта пули даже при идеальном глушении звука выстрела остаётся звук, образуемый ударной волной.

Глушители производят и применяют в основном для лёгкого стрелкового огнестрельного оружия (пистолеты, винтовки, автоматы, пулемёты). Но существуют также специфические глушители и для артиллерийских орудий, применяемые в основном в рамках военных учений и экспериментов.

Глушители широко используют охотники и спортсмены-любители[4].

Существуют также так называемые «тактические» глушители, называемые ПМС (Прибор Малошумной Стрельбы). ПМС рассчитан на стрельбу патронами, имеющими как дозвуковую, так и сверхзвуковую начальную скорость пули, тогда как ПБС предназначен для стрельбы только «дозвуковыми» патронами с дозвуковой начальной скоростью пули[5].

Глушитель обычно представляет собой пустотелый цилиндр из металла (обычно стали, алюминия или меди) или пластика, содержащий внутри себя камеры для отвода отработавших пороховых газов. Как правило, глушитель прикручивается к концу ствола по специально сделанной для этого резьбе.

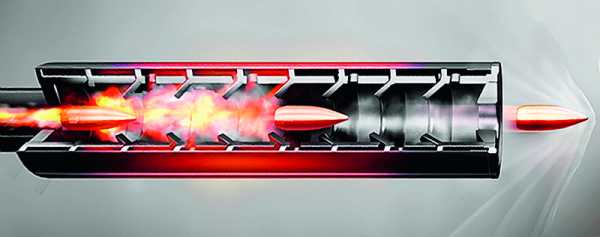

Устройство глушителя

Также существует интегрированный глушитель, содержащий камеры для газов вокруг перфорированного участка ствола. Такой глушитель является составной частью оружия, без которого его боевое применение невозможно, например, винтовка снайперская специальная или же автомат специальный "Вал".

Оба типа глушителей снижают шум, порождаемый ударной волной воспламенившегося заряда, выталкивающего силой пулю из канала ствола. Газы при этом попадают в ряд камер, где теряют свою скорость, при этом расширяясь и охлаждаясь. Значительно потеряв скорость, газы затем выходят из глушителя.

По внутреннему устройству глушители делятся на однокамерные и многокамерные, с предварительной мембраной (задерживающей прорывающиеся вперед пули газы), с завихрителями потока и теплопоглощающими элементами.

Глушитель для артиллерийского орудия[править | править код]

Танк M60 с глушителем на стволе 105-мм танковой пушки

Рок-Айлендским арсеналом в 1969 году для собственных нужд был изготовлен экспериментальный глушитель для танковой пушки. Глушитель предназначался для испытаний крупнокалиберного ствольного танкового вооружения на стрельбище арсенала, где действовали ограничения по уровню шума испытуемых образцов вооружения. Глушитель длиной 40 футов (12,19 метров) и диаметром 5 футов (1,524 метра) имел стальной корпус, внутри которого в качестве шумопоглощающих буферов были закреплены полиэтиленовые мешки, наполненные водой[6].

В ФРГ в г. Меппен на полигоне Технического центра оружия и боеприпасов Бундесвера (Wehrtechnische Dienststelle für Waffen und Munition 91) используется специальный глушитель для орудия САУ M109. Он был сделан для того, чтобы защитить окружающие населенные пункты от грохота при испытаниях боевой техники[7].

По кодексу КоАП РФ, установка на гражданском или служебном оружии приспособления для бесшумной стрельбы является административным правонарушением, посягающим на общественный порядок и общественную безопасность[8].

  • Пономарев Ю. Биография ПБС: часть 1 (рус.) // журнал «Калашников». — 2010. — № 8. — С. 26—30.
  • Пономарев Ю. Биография ПБС: часть 2 (рус.) // журнал «Калашников». — 2010. — № 9. — С. 28—32.
  • Пономарев Ю. Биография ПБС: часть 3 (рус.) // журнал «Калашников». — 2010. — № 10. — С. 58—62.
  • Оружие бесшумной стрельбы (рус.) // Спецвыпуск журнала «Оружие». — 2002. — № 7.
  • Ардашев А. Шелестящая смерть (рус.) // Оружие : журнал. — 1998. — № 03. — С. 10-15.
  • Ардашев А. Шелестящая смерть-II (рус.) // Оружие : журнал. — 1998. — № 06. — С. 30.
  • Ардашев А. Шелестящая смерть-III (рус.) // Оружие : журнал. — 1999. — № 03. — С. 38-40.
  • Ардашев А. Шелестящая смерть-IV или глушить, так по-русски (рус.) // Оружие : журнал. — 1999. — № 07. — С. 58-63.
  • Федосеев С. Выстрел — бесшумный как укус змеи (рус.) // Оружие : журнал. — 1994. — № 05. — С. 30-31.
  • Коновалов Н.А., Пилипенко О.В., Скорик А.Д., Кваша Ю.А., Коваленко В.И. Ручное огнестрельное оружие бесшумного боя. Приборы снижения уровня звука выстрела для автоматов. Проектирование и экспериментальная отработка.. — Днепропетровск: НАН Украины, 2008. — 303 с. — ISBN 978-966-02-4374-3.
  • J. David Truby. Modern Firearm Silencers: Great Designs, Great Designers. — Paladin Press, 1992. — ISBN 0-87364-666-5.
  • Криницкий Ю., Исупов Н., Сизов Д. Выстрел без шума. Совершенствование приборов бесшумной стрельбы на основе информационного моделирования звука выстрела // Армейский сборник : Научно-методический журнал МО РФ. — М.: Редакционно-издательский центр МО РФ, 2016. — № 03. — С. 20-25. — ISSN 1560-036X.

ru.wikipedia.org

Выхлопная система автомобиля: схема устройства, возможные неисправности и методы диагностики

Многие автолюбители даже не представляют, насколько важна выхлопная система автомобиля в безаварийной работе силового агрегата, и не уделяют её обслуживанию должного внимания, в результате чего, может произойти выход из строя двигателя. Именно по этой причине, стоит внимательно ознакомиться с принципом работы выхлопной системы, её конструктивными особенностями, и знать, из чего состоит выхлопная система.

Выхлопная система

В работе двигателя внутреннего сгорания важная роль отводится своевременному выводу наружу отработавших газов, начинающих скапливаться в камере сгорания головки блока цилиндров сразу после воспламенения топливной смеси. Данную задачу призваны выполнять выхлопные системы, или как говорят автолюбители, глушители, которыми оснащаются все современные машины. Должная работа выхлопной системы, направленная на отвод из мотора остатков отработанной топливной смеси, целиком зависит от исправности всех её составных элементов, имеющих некоторые конструктивные отличия в зависимости от типа двигателя.

Принцип работы выхлопной системы

Современная автомобильная выхлопная система состоит из нескольких частей, в отличие от первых устройств, имеющих вид механического клапана, который принудительно открывался водителем автомобиля вручную. Все элементы выхлопной системы, которые соединяются между собой с помощью крепёжных болтов через расположенные на их концах фланцы, предназначены для:

  • отвода из камеры сгорания двигателя выхлопных газов и прочих не сгоревших остатков топливной смеси;
  • уменьшения выделяемого мотором во время работы шума;
  • уменьшения количества токсичных веществ находящихся в выхлопе автомобиля;
  • предотвращения попадания в салон транспортного средства токсичных газов.

Устройство выхлопной системы автомобиля обладает довольно простым принципом работы, которая подразумевает отвод отработанных газов из камеры сгорания, проводя их через трубы к задней части транспортного средства, понижая при этом, за счёт герметичности всей конструкции и соединений через фланцы с термоустойчивыми уплотнителями, выделяемый мотором шум.

Уменьшение количества токсичных веществ в выхлопных газах достигается за счёт применения в конструкции выхлопной системы каталитических нейтрализаторов (катализаторов), работоспособность которых контролирует специальный датчик, называемый лямбда-зонд. В современных дизельных автомобилях, для повышения показателя экологичности выхлопа, производители используют сажевый фильтр, которым также оснащается выхлопная система дизеля.

Выхлопная система

В конструкции дизельного мотора, а также современного бензинового агрегата, довольно часто используется турбонагнетатель, который использует для подачи в камеру сгорания воздушную смесь из кислорода и отработавших газов, забираемых из выпускного коллектора. Количество попадающих в турбину выхлопных газов, регулирует датчик, расположенный на корпусе выпускного коллектора.

Устройство конструкции и назначение её составных частей

Детали, составляющие данную конструкцию, имеют различную функциональную нагрузку и собственные обозначения, отражающие этапность их работы. Сама схема выхлопной системы и наименования её частей, выглядят следующим образом:

  1. коллектор выпускной;
  2. приёмная труба выхлопных газов;
  3. катализатор или по-другому каталитический нейтрализатор;
  4. резонатор или пламегаситель;
  5. глушитель.

Коллектор выпускной, представляет собой навесной тип оборудования силового агрегата, и предназначен для поступления в него отработавших частиц и газов топливной смеси с камер сгорания каждого из цилиндров, и изготавливается в основном из керамики, сплавов чугуна или нержавеющей стали, обладающих повышенной термоустойчивостью.

Конструкция выхлопной системы

Конструкция выхлопной системы

Приёмная труба, именуемая автолюбителями как «штаны», из-за схожего внешнего вида, предназначена для объединения нескольких потоков выхлопных газов в один, и для дальнейшего их продвижения к каталитическому нейтрализатору (катализатору). Труба зачастую оснащается так называемой гофрой, с помощью которой происходит гашение вибрации, передаваемой на всю конструкцию выхлопной системы работающим мотором.

Катализатор, представляет собой керамические соты, поверхность которых покрыта слоем сплава из платины и иридия, что позволяет вступить в химическую реакцию с ними выхлопным газам, в результате чего происходит их разделение на кислород и оксид азота. Выделенный кислород в катализаторе помогает более эффективно сгорать остаткам топливной смеси, в результате чего к глушителю подаётся исключительно азотно-диаксидноуглеродная смесь. Работу каталитического нейтрализатора контролирует специальный датчик лямбда зонд, передавая сигнал на блок управления силового агрегата автомобиля. Аналогичный датчик, устанавливается и на выпускной коллектор, для анализа показателей токсичности поступающих в катализатор отработанных газов.

Резонатор или пламегаситель, предназначен для понижения высокой температуры отработанных выхлопных газов, что достигается с помощью его ячеистого внутреннего строения. Последней деталью в конструкции, является глушитель, задача которого заключена в понижении шума работающего двигателя за счёт перфорированной трубы внутри его корпуса.

Все составные части выхлопной системы соединены друг с другом через фланцы с помощью крепёжных болтов и термостойких уплотнителей, отвечающих за герметичность данной конструкции, без которой невозможна полноценная работа двигателя современного автомобиля.

Схема выхлопной системы

Схема выхлопной системы

Возможные неисправности, методы их устранения и варианты тюнинга

Конструкция выхлопной системы является идеальным вариантом для проведения тюнинга легкового автотранспортного средства, благодаря простате монтажа её составных частей и наличием большого ассортимента различных деталей. Самым частым вариантом тюнинга глушителя является установка так называемого прямоточного выхлопа, когда из системы убирается резонатор.

Неисправности выхлопной системы

Наиболее частые неисправности выхлопной системы связаны с потерей герметичности деталей или их соединений, уплотнители в которых могут сильно износиться. Для замены уплотнительных элементов, необходимо приобрести ремонтный комплект выхлопной системы, и открутив крепёжные болты, поменять их на новые.

Неисправности выхлопной системы

Сделанные из различных сплавов металла детали выхлопной системы, подвергаются значительному нагреву, резкому перепаду температур, и работают в условиях повышенных нагрузок, в результате чего подвержены сильному износу и прогаранию внутренних частей. Определить данные поломки позволит громкий шум работающего мотора и визуальная диагностика выхлопной системы, после проведения которой, повреждённую деталь конструкции необходимо либо заменить на новую, в случае внутренних неисправностей, либо отремонтировать её корпус с помощью электро/газосварки.

Неисправности выхлопной системы

В современных автомобилях работа силового агрегата контролируется блоком управления, который получает определённые сигналы от многочисленных датчиков, расположенных на всех его конструктивных узлах. В конструкции выхлопной системы расположен датчик, именуемый лямбда-зондом, замеряющий количество токсичных веществ в отработанных газах. Его неисправность или некорректную работу способен выявить только диагностический стенд, после чего датчик необходимо заменить.

Эксплуатировать автомобиль с неисправной выхлопной системой нельзя, это может привести, как к поломке силового агрегата, на клапанах образуется закоксование рабочей поверхности, приводящее к потере мощности мотора, так и к возможному нанесению вреда здоровья водителя и всех пассажиров, из-за попадания в салон токсичных выхлопов.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Устройство выхлопной системы автомобиля, виды неисправностей

Выхлопная система автомобиля также требует особого внимания. Казалось бы, что эта часть не так важна в работе двигателя, но не тут то было. От качества функционирования системы выхлопа авто зависит и мощность ДВС, и расход топлива, и выбросы вредных веществ в атмосферу.

Содержание статьи:

  1. Как работает выхлопная система авто?
  2. Конструкция системы выхлопа.
  3. Неисправности и способы их устранения.
  4. Видео.



Принцип работы выхлопной системы автомобиля

Своевременному и качественному выводу выхлопных газов отводится большая роль. Потому что, если вовремя отработанные газы не будут удаляться, то они будут оставаться в камерах сгорания цилиндров и заполнять некоторый объем, а значит, это приведет к потере мощности двигателя и нестабильной работе.

Выхлопная система состоит из нескольких секций, соединенных между собой крепежными болтами.

Назначение всех секций:
  • выведение из камер сгорания цилиндров мотора все выхлопные газы;
  • уменьшение шума работы силового агрегата (двигателя) во время работы;
  • уменьшение уровня токсичности в отработанных газах;
  • недопущение попадания в салон машины выхлопных газов.

Простая конструкция выхлопной системы выводит газы по трубам. Все наверное знают, что если глушитель или труба глушителя продырявится, то шум работы двигателя увеличивается в несколько раз.

Уровень токсичности понижается за счет установки в выхлопную систему катализаторов. За работой катализатора следит датчик лябда-зонд. В дизельных агрегатах используется сажевый фильтр для уменьшения выбросов вредных веществ.

Некоторые снимают этот датчик сами и устанавливают обманку лябда зонд.

Как в бензиновых, так в современных дизельных ДВС используется турбонагнетатель, который загоняет смесь из кислорода и отработанных газов, которые он всасывает из выпускного коллектора. На корпусе выпускного коллектора таких машин устанавливается датчик, которые регулирует подачу в турбину выхлопных газов.



Конструкция выхлопной системы автомобиля

В строение системы выхлопа современных машин входят около 5 элементов, каждый из который выполняет свою функцию. В схему выхлопной системы входит:

  1. Выпускной коллектор.
  2. Приемная труба выхлопных газов, она же «штаны».
  3. Каталитический нейтрализатор или катализатор.
  4. Пламягаситель или резонатор.
  5. Глушитель.

Выпускной коллектор

Выпускной коллектор служит для приемки отработанных газов из камер сгораний цилиндров. Материал: чугун или нержавеющая сталь, или керамика.



Приемная труба

Приемная труба, которую обычно называют штанами служат для объединения выхлопных газов, поступивших из разных цилиндров в один общий коллектор. Дальше смесь выхлопных газов проходит через катализатор. На этом участки часто устанавливают гофру, чтобы гасить вибрации, которая передается на конструкцию выхлопной системы двигателем через жесткое соединение.



Катализатор или каталитический нетрализатор

Катализатор напоминает пчелиные соты из керамики. Сверху катализатор покрыт сплавом иридия и платины. Такие вещества позволяют вступать в химическую реакцию с веществами, содержащимися в выхлопных газах. Здесь происходит разделение на кислород и оксид азота. Отделенный чистый кислород помогает сжигать остатки топливно-воздушной смеси, в результате этого к глушителю подается азото-диоксидоуглеродная смесь. Датчик лябда зонд передает данные работы катализатора на блок управления (ЭБУ). Похожий датчик устанавливается на выпускной коллектор, чтобы анализировать показатели токсичности газов, которые поступили в катализатор.



Резонар или пламегаситель

Это устройство служит для уменьшения температуры отработанных газов. Понижение температуры происходит за счет ячеистой конструкции.



Глушитель

Конечной секцией вывода выхлопных газов является глушитель. В его корпусе находится перфорированная труба (то есть труба с отверстиями), задача которой уменьшить шум.Все секции соединяются между собой болтами через фланцы. Соединения частей должны быть герметичными, поэтому устанавливаются термостойкие уплотнители.



Виды неисправностей и ремонт выхлопной системы автомобиля

Многие автолюбители усовершенствуют выхлопную систему. Этим занимается, в основном, молодежь, которые любят тюнинговать свои тачки. Одним из вариантов такого тюнинга — это удаление резонатора и установка прямоточного выхлопа.Основная неисправность выхлопной системы — это негерметичные соединения, из-за которых, например, отработанные газы попадают в салон при открытии дверей. Устраняется покупкой и установкой ремкомплекта для соединения деталей выхлопной системы.Также из-за высокой температуры и агрессивной среды металл быстро ржавеет. Труба приходит в негодность. Если труба продырявится, то сразу это будет понятно по высокому уровню шума. Шум будет, как у картинга.

Запрещается эксплуатировать автомобиль без выхлопной системы. Это и опасно, и разрушит двигатель.



Видео

Глушитель изнутри.

Как заменить выхлопную систему своими руками на автомобиле ВАЗ.



autostuk.ru

Шепот смерти: как устроен оружейный глушитель

Почти ни один фильм про шпионов и войска специального назначения не обходится без оружия с глушителями, или, как их называют профессионалы, — саундмодераторами. Впрочем, кроме кинематографистов, эти устройства любят и военные, и охотники, и спортсмены, а также близкие друзья и соседи всех вышеперечисленных товарищей.

Военным, например, нравится, что кроме собственно снижения звука выстрела хороший глушитель убирает пламя и искры. Например, вечером и тем более ночью звук выстрела не очень информативен. А вот по вспышкам отстреливаться очень удобно. Ну и кто захочет ночью стать мишенью с подсветкой? Другое полезное свойство глушителя — это улучшение кучности. И винтовка, и автомат с правильно установленным глушителем показывают кучность лучше, чем без него. При этом еще и отдача снижается. То есть правильно сконструированный глушитель выполняет еще и работу дульного тормоза.

Давление внутри глушителя влияет и на оружие, и на стрелка самым наихудшим образом. Оно всем мешает.

Основной рынок глушителей — это не шпионы и спецназовцы, а обычные охотники. В некоторых странах, например в России, за использование этого прибора граждан преследуют по закону, а в некоторых без него и в лес на охоту не пустят — нечего пугать животных и людей. После охотников главные потребители глушителей — спортсмены-любители. Кто ходил целый день в стрелковых наушниках, поймет. От хорошего выстрела подходящего калибра шнурки на ботинках могут развязаться, что уж говорить о барабанных перепонках.

Короче — замечательный прибор. Снижает звук, улучшает точность, убирает пламя. И если мы не видим эти устройства на каждой винтовке, пистолете и автомате, значит с ними что-то не то.

Обратная тяга

Во-первых, глушитель существенно увеличивает габариты оружия и вес. Причем для эффективной работы должен быть некий минимальный «свес» перед дульным срезом — 100−200 мм. Иначе поток газов в коротком устройстве не успеет затормозиться. Ну и полкилограмма дополнительного веса тоже не радует никого.

Борьба за каждый грамм веса глушителя приводит к появлению систем, каждый элемент которых сам по себе не обладает необходимой прочностью. И только в сборе они составляют жесткую конструкцию.

Во-вторых, любое дульное устройство сильно влияет на точку попадания пули. Меняются период, амплитуда колебаний ствола и баланс оружия. Пулю начинает «уносить». Это происходит стабильно, но тем не менее физически обоснованно. Пристрелка оружия с глушителем и без глушителя не совпадает никогда, и надо заранее знать, куда будет приходиться средняя точка попадания после присоединения глушителя. Бороться с этим просто: прикрутил глушитель, пристрелял оружие, и не трогай его больше.

В-третьих, на автоматических системах использование глушителя — сплошное мучение. Дело в том, что чем лучше глушитель задерживает давление внутри себя, а следовательно, заглушает звук, тем больше газов после выстрела отправляется назад, когда затвор снова открылся. Это приводит к целому вееру проблем: намного сильнее загрязняется оружие — ствол, затвор и газовый двигатель через пару магазинов покрыты таким нагаром, будто вы уже несколько сотен выстрелов сделали. Через ствол и окно выброса гильзы часть газов прямиком отправляется в лицо стрелка. Стрельба без очков становится просто очень опасной. На автомате Калашникова бойцы вынуждены малярной липкой лентой обклеивать сзади щели на крышке ствольной коробки — остатки горящего пороха долетают туда довольно энергично. Сильно увеличивается скорость отката затворной рамы. На американском автоматическом карабине M4 происходит похожая история, но выражается она в другом — в полтора раза вырастает темп автоматической стрельбы, а сама винтовка через несколько магазинов наедается таким количеством нагара, что может заклинить. Лечат это колдовством с регулятором газового двигателя и утяжелением затвора.

Европейский тип «открытого» глушителя производит финская Saimaa Still. Для охлаждения и торможения потока используется сетка или металлическая пена. Кроме того, он снимается и надевается буквально за одну секунду на дульный тормоз или пламегаситель.

Оружейники ищут способы избавиться от обратной тяги. В результате этих поисков набирает влияние новый тренд в «глушителестроении» для самозарядных систем. Чтобы снизить давление в глушителе и убрать нагар и копоть с лица и из оружия, конструкторы начали делать «открытые системы», то есть давление сбрасывается из глушителя еще и через альтернативные отверстия. Тем или иным способом снижают энергию газов при движении их через стенки вдоль или поперек хода пули. Среди пионеров этого начинания — компания OSS с глушителями Helix и финская Saimaa Still c целой линейкой «вентилируемых» глушителей.

Американский глушитель Helix «открытого» типа с отводом давления из альтернативных каналов. Торможение потока достигается закручиванием его по лопастям внутри внешнего контура.

Глушителям тут не место

Попытки сделать удобный глушитель на гладкоствольные ружья предпринимались в 30-е годы XX века, потом в 60-е и вот сейчас под влиянием фильма братьев Коэнов «Старикам тут не место». Основная проблема у этого типа глушителей — отвратительный внешний вид. Они настолько большие, что смотрятся совершенно нелепо. Крепить такой глушитель можно только за чоковую резьбу. И если случайно стукнуть им обо что-то, а на охоте такое случается часто, ствол на срезе может повредиться. Охотнику ходить по лесу с ружьем с примкнутым глушителем крайне неудобно — 250−350 мм лишней длины будет за все цеплять. Спортсменам-стендовикам тем более такой глушитель не нужен — баланс оружия меняется неузнаваемо, а именно баланс ружья отвечает за скорость прицеливания и точность выстрела. Своя ниша для ружейных глушителей нашлась в полуавтоматических системах. Ствол у них один и часто относительно короткий, а дульная часть с чоковой резьбой прочнее, чем у двустволки. Именно с такой системой разгуливает Антон Чигур в фильме «Старикам тут не место». Но эстетики и удобства дробовику глушитель не добавляет, поэтому увидеть его можно только в фильме и на картинках.

Шпионские штучки

Долгое время шпионы в кино и в реальной жизни пользовались пистолетами, действующими по принципу запирания свободным затвором. Например, Walter PPK Джеймса Бонда или пистолет Макарова его противников. Подобная конструкция очень надежна, но в принципе не может работать с мощными патронами. Именно поэтому весь мир тайных операций перевооружается на мощные пистолеты, автоматика которых работает по принципу запирания коротким ходом ствола. Такая схема применяется, например, в легендарном австрийском пистолете Glock или не менее легендарном Colt 1911.

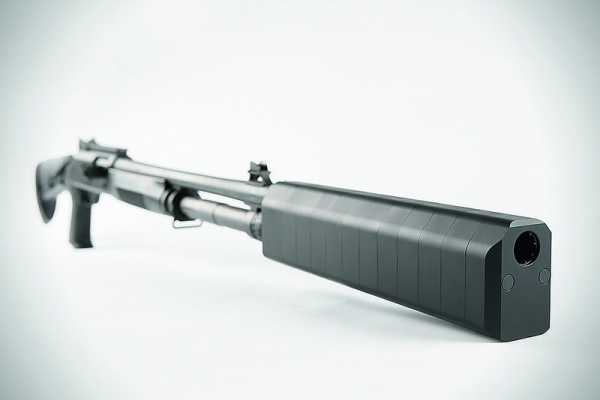

Глушители на ружья по размерам и форме напоминают либо огнетушитель, либо кирпич. Последний смотрится лучше. А весят они все примерно одинаково.

Проблема в том, что, если к подвижному стволу пистолета прикрутить обычный глушитель, он один раз выстрелит, но не перезарядится. Это происходит из-за того, что масса глушителя начинает участвовать в откате подвижных частей, и патрону просто не хватает мощности растолкать всю потяжелевшую систему. Лет 30 назад была придумана система под названием Нильсен-девайс, или ствольный бустер. Это втулка с пружиной — посредник между глушителем и пистолетом. Она закручивалась на ствол, но взаимодействовала с корпусом глушителя через пружину. И систему удалось обмануть. Во время перезарядки после выстрела глушитель как бы висит в воздухе, а «бегает» со стволом вперед-назад только легкая втулка. Теперь на шпионской службе можно использовать не семь-восемь слабых патронов из однорядного магазина Вальтера или Макарова, а любые пистолетные патроны. И при этом очень тихо.

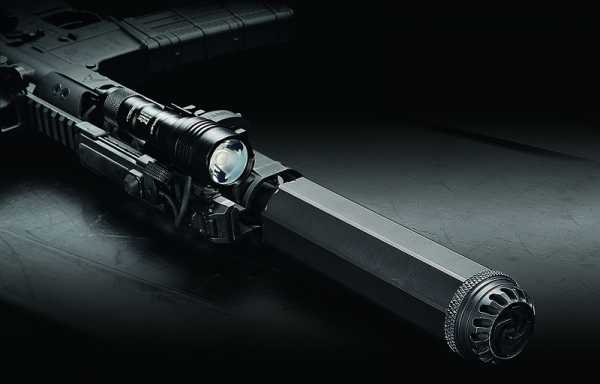

Глушение автоматического, да еще и скорострельного оружия — задача настолько тяжелая, что пока сделаны только первые шаги в этом направлении. Отвод тепла и давления заставляет инженеров делать причудливые конструкции.

Но пару лет назад произошел следующий прорыв — производители догадались крепить пистолетный глушитель к рамке пистолета, а не к стволу. Это может сделать пистолет с глушителем значительно короче и удобнее. Сейчас по выставкам кочуют прототипы нового форм-фактора, и скоро в кино у очередного суперагента мы увидим новый непривычный силуэт его «любимого пистолета с глушителем».

По субъективным ощущениям стрельба с глушителем становится намного комфортнее. Уходят и удар по ушам, и толчок в плечо, нагруженный ствол меньше «гуляет», и хорошо виден результат выстрела. И самое, наверно, важное — если какое-то время пострелять из винтовки с глушителем, потом совершенно не хочется стрелять без него. С ним уходят основные беспокоящие факторы выстрела.

Статья «Шепот смерти» опубликована в журнале «Популярная механика» (№6, Июнь 2017).

www.popmech.ru

Как это работает: глушитель - Автомобили Гродно

    Из сегодняшней рубрики "Как это работает" вы увидите подробное устройство глушителя, узнаете для чего нужен катализатор и что такое лямбда-датчик, как достигается благородное низкое звучание глушителя и  можно ли увеличить мощность двигателя тонкой настройкой выхлопной системы.












    Глушитель - устройство, предназначенное для снижения температуры, токсичности и уровня шума выхлопных газов двигателя до приемлемых значений.


    Первые автомобили не были оснащены глушителем, поэтому, в те далекие времена, приближение самоходного агрегата можно было услышать задолго до его появления на горизонте.



    Производимый шум вызывал дискомфорт не только у горожан, но и пугал рядом проходящих лошадей, которые в то время были основным средством передвижения. Глушитель стал решением этих проблем, и впервые он был применен лишь в 1894 году на автомобиле «Панар-Левассор» (Франция), что способствовало популяризации автомобилей среди городского населения.








    Глушитель устроен таким образом, чтобы эффективно снижать скорость поступивших в него газов из цилиндров двигателя. Однако автомобильный глушитель помимо своих плюсов имеет также и недостатки, например, некоторое снижение мощности двигателя. Как это получается? Если упростить, то это можно представит так. Отработанные газы на высокой скорости вылетают из цилиндров двигателя в глушитель. Там, встретив препятствия на пути, часть потока отражается, тем самым образует «обратную волну», пытаясь вернуться в цилиндр, чем и снижает мощность двигателя на выходе.


    Благодаря законам физики существует несколько принципов снижения уровня звука, которые с успехом используются в конструкциях современных автомобильных глушителей. Принцип ограничения: когда в корпусе глушитель имеет зауживание диаметра трубы, которое дает некоторое акустическое сопротивление, а затем следует резкий переход на больший диаметр. В этой «внезапной» емкости звуковая энергия рассеивается.


    Принцип отражения: при отражении энергия частично рассеивается, поэтому поставив на пути звука лабиринт из «зеркал» можно значительно снизить уровень шума.



       Резонаторы: глушители такого типа используют замкнутые полости, которые расположены вблизи трубопровода и соединены с ним отверстиями, которые выступают в роли резонатора. Условия, с которыми распространяется резонансная частота, быстро меняются и это способствует эффективному гашению шума при прохождении через отверстия.

    Принцип поглощения: такие системы работают через поглощение звуковых волн, специальным пористым материалом.



Распространенная конструкция автомобильного глушителя:



  1 – каталитический нейтрализатор
2 – передний глушитель
3 – задний глушитель






    Каталитический нейтрализатор (катализатор) - призван снизить вредное воздействие выхлопных газов на окружающую среду (снижение токсичности).  Это специальная камера, где происходит дожигание смеси и удерживание вредных веществ посредством сот с напылением из благородных металлов: платины и палладия.









       Передний (основной) глушитель предназначен для снижения резонансного эффекта отработавших газов. При помощи сложной системы решеток и отверстий в нем удается снизить скорость, температуру и уравновесить вибрационные воздействия от движения выхлопных газов (резонатор). Передний глушитель позволяет добиваться существенного снижения скорости воздушного потока.


    Задний (дополнительный) глушитель выполняет функцию окончательного поглощения шума от выхлопных газов благодаря сложной внутренней структуре или специальному шумогасящему наполнителю. Благодаря большому количеству пористых элементов, сложной системе перегородок и воздуховодов удается еще больше снизить температуру и скорость воздушного потока (поглощение, отражение).







Дополнительный и основной глушитель

     Лямбда-датчик:









    Для бензиновых двигателей уже давно стало привычным делом использование в конструкции глушителя лямбда-датчиков. Этот датчик определяет концентрацию кислорода в выхлопных газах, тем самым фиксирует, насколько реальная пропорция топлива с воздухом, сгораемая в цилиндрах, отличается от оптимальной (1 порция топлива на 14.7 порций воздуха). Электрический сигнал от кислородного датчика поступает в  электронный блок системы управления двигателем. В зависимости от величины сигнала блок управления воздействуют на исполнительные органы подконтрольных ему систем автомобиля и порция подаваемого топлива увеличивается или уменьшается. Благодаря лямбда-датчику в цилиндр подается оптимальная топливно-воздушная смесь.
  1 – передний лямбда-датчик
2 – задний лямбда датчик
3 – катализатор
4 – дополнительный глушитель

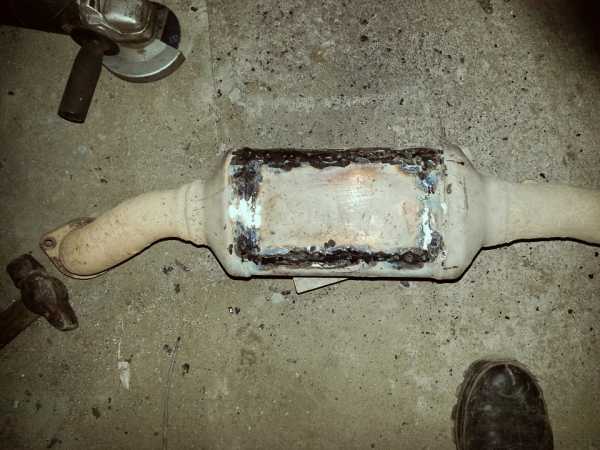

    Ремонт глушителей: часто восстановить поврежденные места глушителя можно сваркой, если он пробит острым предметом. Иногда помогает силикатный клей и стеклоткань. Прогоревший глушитель варить нежелательно, так как в скором времени он «прохудится» снова. В этом случае не избежать покупки нового глушителя.


    Покупать, желательно, оригинальный глушитель. Если нет такой возможности, можно подобрать максимально подходящий по форме, размерам и объему глушитель от другого автомобиля. В этом случае надо знать, что, устанавливая «чужой» глушитель, есть риск снизить мощность двигателя или вызвать его чрезмерный износ, так как для каждой модели автомобиля глушитель разрабатывается индивидуально, с учетом объема и характеристик двигателя. Важным условием при подборе неоригинального глушителя является его внешнее и внутреннее сходство с «родным». Так же, двигатель автомобиля, с которого этот глушитель был снят по характеристикам должен походить на установленный в Вашем автомобиле.







    Прямоточный глушитель:
       Набивка такого глушителя способна погасить лишь высокочастотный шум. Шумы на низких частотах проходят по прямой (отсюда  название). Так получается низкий бас, которым обладает прямоточный глушитель.




    Для снижения уровня шума, чаще всего используют длинный резонатор, построенный по сетчатому признаку. Звук, многократно отражаясь от стенок, покрытых ячейками, взаимно гасится. Резонатор позволяет эффективно срезать верхние частоты, придавая звуку благородный, басовый «рык».


    Нейтрализация отработавших газов в прямоточном глушителе, как правило, менее надежная, чем в стандартных, и предназначена лишь для удаления основной части вредных соединений.

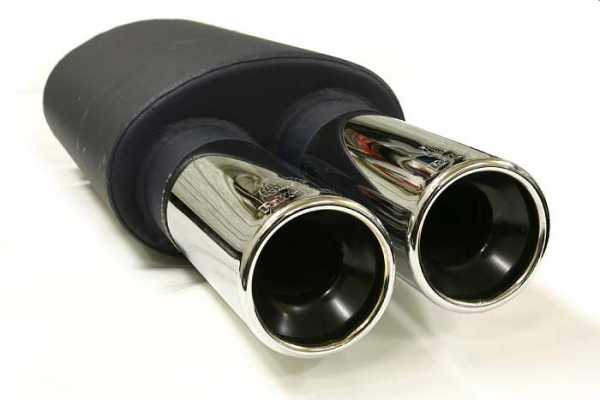

    Для тюнинга можно использовать универсальные, штатные (предназначенные для конкретной модели автомобиля) и оригинальные глушители. Универсальные запчасти, включая тюнинговые или спортивные детали, выпускает множество фирм: ASSO, Blitz, HKS, Powerful, Remus, Sebrin, Walker, Ulfer и т.д. Большинство спортивных глушителей можно поставить на все без исключения автомобили определенного типа (питание, литраж, класс).


    Увеличение мощности автомобильного двигателя за счет совершенствования выхлопной системы невозможно без грамотной настройки двигателя под возросшие возможности глушителя. В случае удачной настройки компонентов глушителя и двигателя, прирост мощности может составить 3-7%, что не очень много в абсолютных величинах. Таким образом, тюнинг глушителя скорее вспомогательная мера для увеличения мощности. В основном же тюнинг применяют для придания автомобилю законченного, агрессивного внешнего вида, облагораживании звучания автомобильного мотора.





Основная часть глушителя спрятана от зрителей и увидеть можно лишь банку на глушитель, поэтому к ней, как к элементу стайлинга, особое внимание:





autogrodno.by
