Стапель что это такое: Стапель | это… Что такое Стапель?

Содержание

виды, принцип работы устройства для кузовного ремонта автомобилей + правила выбора

Автор: Автосервис Master Service

Современное дорожное движение таит в себе огромное количество рисков. В условиях современного загруженного трафика, динамики жизни и постоянной спешки аварии становятся будничным делом для частых автомобилистов.

А дорогостоящий ремонт – обыденной и привычной услугой. Чаще всего, в авариях особенно страдает кузов автомобиля. И, по иронии судьбы, ремонт кузова один из самых проблематичных видов восстановления поломанного авто.

Для этого требуется особый инструмент – кузовной стапель. Для успешного ремонтирования важно хорошо разбираться в назначении, свойствах, видах и принципе работы стапеля. В противном случае ремонтируемому авто можно нанести непоправимый вред.

  • Кузовной стапель: суть и предназначение

  • Принцип работы кузовного стапеля

  • Виды кузовного стапеля

  • Особенности подкатного стапеля

  • Напольный кузовной стапель

  • Особенности рамного стапеля для кузова

  • Платформенный стапель для кузова

  • Фото лучших моделей кузовного стапеля

Кузовной стапель: суть и предназначение

Кузовной стапель — это специализированный инструмент, предназначенный для восстановления первичного вида претерпевшего деформацию кузова автомобиля.

Кузовной стапель позволяет восстановить прежние формы и размеры кузова посредством прочного закрепления в раме и равного давления с разных направлений.

Форма и размеры кузова меняются за счет растягивающих и сжимающих растяжений. Причем важно отметить, что сама форма и структура материала авто при это не меняется.

Проще говоря, стапельные работы заключаются в следующем. Мастер на протяжении всего времени моделирует удары в противоположном направлении.

Результат такой работы зачастую шокирует владельцев авто. Даже самый, казалось бы, безнадежный случай можно решить при помощи кузовного стапеля и вернуть машине прежний, почти салонный вид. Самостоятельное исправление проблем с кузовом невозможно.

Принцип работы кузовного стапеля

Как говорилось ранее, ключевое назначение стапельных работ с кузовом – его восстановление, исправление дефектов, полученных в результате деформации кузова после аварии. Например, стапель убирает вмятины посредством вытягивания кузова.

Чтобы глубоко понять суть и механизм работы кузовного стапель, необходимо понимать принципы, лежащие в основе функционирования данного инструмента:

  1. Первое, что делают специалисты перед непосредственно стапельными работами по вытягиванию кузова, это составляются опись машины, с которой предстоит работать. Специалисты выявляют уровень и тип повреждения, необходимый ремонт и его масштабы, составляют план работы.
  2. После диагностики автомобиля специалисты помешают поломанное авто на специальную платформу, плотно фиксируют его в раме, чтобы после приступить к вытягиванию.
  3. Далее специалисты прибегают к использованию связанных с рихтовочным стендом цепям, захватам, приборам для измерения. Мастера определяют точный участок машины, на котором будут производиться ремонтные работы.
  4. После проведенной работы специалисты приступают к работе со стапелем. Кузовной стапель контролируется специальным оператором. Он добавляет напор и усилие, позволяющие сжимать и растягивать металл автомобиля в различных направления с целью восстановления его прежнего вида, изначальное заводской геометрии транспортного средства.
  5. Производится моделировать с точным контролем ударов и их направления. Структура самого металлического материала не меняется и не деформируется, а только меняет форму и положение.

Стоит отметить, что существует большое количество видов кузовных стапелей, принцип работы которых может принципиально отличаться. Необходимо читать инструкцию к каждому аппарату, даже несмотря на то, что цель у всех кузовных стапелей одна – восстановление авто после деформации.

Механизм и процедура работы могут кардинально разнится. Также важно понимать, что при всем том факте, что стапель может исправить даже самые ужасные внешние деформации, оценка и диагностика авто производятся не просто так.

ДТП бывают разными, дефекты после них тоже. Поэтому, существуют и ситуации, при которых восстановление кузова невозможно совсем. Даже при использовании стапеля.

Виды кузовного стапеля

Как говорилось ранее, существуют разные виды стапелей с различным подходом к реабилитации сломанного авто.

Мастера и специалисты выделяют 4 группы стапелей для починки кузова:

  1. Напольные
  2. Подкатные
  3. Рамные
  4. Платформенные

Каждую из разновидностей стоит рассмотреть более подробно отдельно.

Однако важно понимать, что во многом результат работы зависит не от вида стапеля, а от уровня мастерства и опытности специалиста.

Так что, первым правилом при восстановлении кузова машины можно небезапелляционно назвать ответственный подход к выбору проверенного автосалона с хорошими специалистами. Экономить на этой процедуры нельзя.

Особенности подкатного стапеля

Подкатной стапель чаще всего используют для несложных стапельных работы, когда нет необходимости применять более суровое и тяжелое оборудование.

Тем не менее, это не отменяет эффективности и полезности подкатного стапеля.

Преимуществами и особенностями данного вида стапелей можно назвать следующее:

  1. Возможность применения для любого транспортного средства. Один такой подкатный стенд может в автосалоне использовать для починки разного вида авто, нет необходимости покупать несколько разновидностей стапелей для кузовов.
  2. Удобны в хранении и использовании за счет своих миниатюрных размеров. Подкатной стапель можно спокойно и без затруднений хранить даже в простом гараже.
  3. Большой диапазон возможных настроек
  4. Наличие специальных зажимов для закрепления автомобильных деталей. Такого свойства нет у иных разновидностей кузовных стапелей.
  5. При желании их легко соединить для лучшего эффекта с десятинным гидравлическим механизмом.

Подкатный стапель один из самых распространенных и востребованных за счет наличия у него исключительных свойств, а также удобства и практичности в использовании.

Именно этот вид стапеля в большинстве наличествует в автосервисах.

Напольный кузовной стапель

Отличием напольного стапеля является то, что для его работы предполагается установить в пол специальные рельсы, стойки и другие элементы для размещения и закрепления транспортного средства перед стапельным работами.

  • Достоинствами данного вида стапелей является их доступная цена, понятность и простота использования, надежность в фиксации ремонтируемой машины.
  • Вместе с тем, напольный кузовной стапель отличается компактностью даже несмотря на то, что это напольная конструкция.
  • Стоит также сказать, что даже если отсутствует надобность применить данный вид стапеля по назначению, эта конструкция может все равно быть полезной для других работ.

Недостатком же напольного стапеля является сложность выполнения замеров при работе.

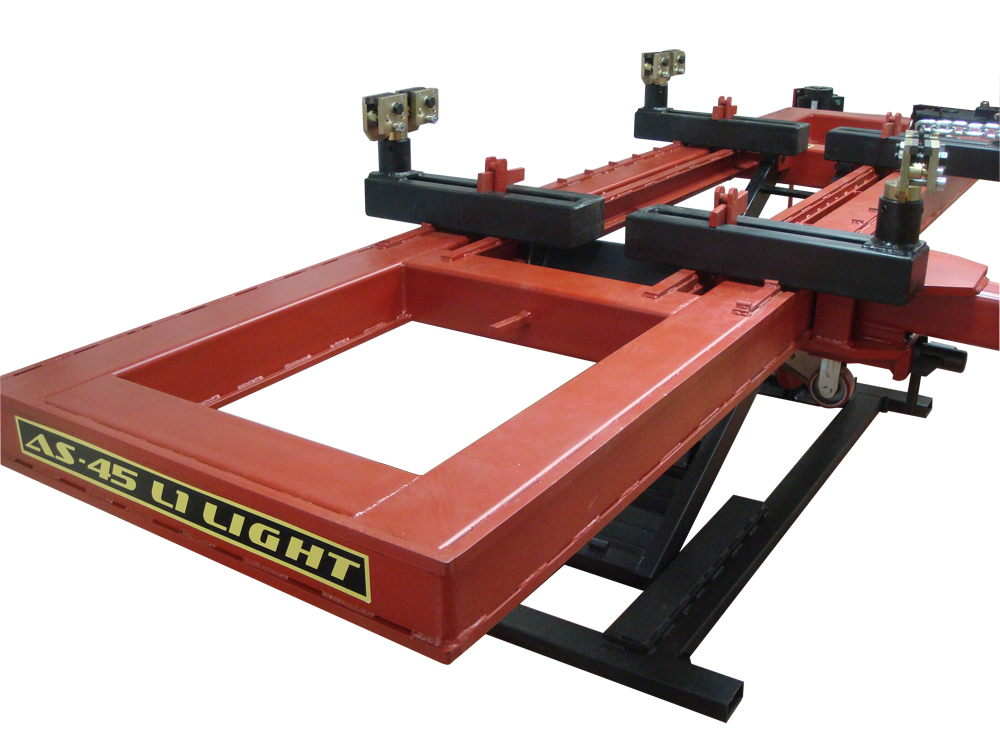

Особенности рамного стапеля для кузова

Рамный стапель представляет собой более замысловатую конструкцию.

Однако зачастую именно данной разновидности стапеля доверяют опытнейшие мастера.

  • Стапель занимает не такую большую площадь.
  • Как правило, рамные стапеля располагаются на ножничных подъемниках машин.
  • По итогу, авто легко регулируется для ремонта на необходимую высоту и легко вытягивается в любую сторону.

Платформенный стапель для кузова

Платформенная модель – самая дорогая и, как многие не беспочвенно считают, эффективная разновидность стапелей. Именно его используют для особенно серьезных повреждений.

В комплект платформенного стапеля входят также выездной мост и специальные рельсы. Они используются для фиксации автомобиля.

  • Платформенная модель предусматривает множественную и точечную фиксацию авто, что гарантирует надежность и качество крепления.
  • Также в комплекте идут лебедка и подвижный блок, помогающих зафиксировать машины, которые не могут самостоятельно заехать на платформу для закрепления.
  • Есть также и пара крепежных балок, обеспечивающих перенос массивных конструкций от 20 тонн. А телескопическая же шкала помогает сделать всегда точные и верные расчёты и замеры.

Главным же недостатком платформенного стапеля является его крупногабаритный размер, делающий использование платформенной модели зачастую невозможным и не целесообразным.

Фото лучших моделей кузовного стапеля

виды, особенности конструкций, описание :: SYL.ru

Современное дорожное движение очень трудно представить без ДТП. Каждый день на российских дорогах находятся тысячи автомобилей, которые иногда сталкиваются, врезаются в столбы и знаки. После этого требуется кузовной ремонт разной сложности.

Стапели кузовного ремонта авто

Если автомобиль деформирован, то исправить ситуацию можно с использованием специального приспособления. Это стапели для кузовного ремонта. Такое оборудование можно найти на специализированной станции технического обслуживания. Сейчас многие устанавливают стапели у себя в гаражах. Рассмотрим, что это за устройства, какими они бывают, на какие виды подразделяются.

Что это такое?

Стапели для кузовного ремонта автомобилей – это конструкция, которая позволяет восстановить изначальный вид кузова и вернуть его размеры за счет прочной фиксации на раме и воздействия равнонаправленного давления. При помощи многогранных усилий в растягивающем и сжимающем направлениях появляется возможность менять форму и размеры кузовных деталей. Структура металла при этом не изменяется.

Если говорить более кратко, то в процессе стапельных работ мастер выполняет моделирование удара, но в обратную сторону. Результаты таких восстановительных действий часто превосходят ожидания автовладельцев. Машины, которые, казалось бы, не подлежат ремонту, получают вторую жизнь и свой первозданный вид.

Виды стапелей

У всех существующих видов стапелей одинаковый принцип действия. Кузов фиксируется; к одной либо же нескольким точкам, которые требуют выправления и рихтовки, прикладывается усилие при помощи вытяжного устройства. Простые стапели для кузовного ремонта предполагают только одно вытяжное устройство. Более сложные системы оснащены двумя, тремя и более элементами.

Существует четыре вида таких приспособлений. Так, различают напольные и подкатные конструкции, системы типа «рамный стенд», платформенное оборудование. Каждый из них имеет свои особенности, о которых следует знать.

Подкатной

Подкатной стапель для кузовного ремонта имеет достаточно большой список преимуществ и возможностей, зачастую применяется для выполнения сравнительно простых ремонтных работ. Такие приспособления могут использоваться для работы с различными типами автомобилей.

Модели оснащены специальными системами для крепежа машин без отбортовки порогов. Имеется возможность применять подкатной стапель в режиме ограниченного пространства. Это актуально, если работы ведутся в гаражных условиях. Можно достаточно точно настроить оборудование под любые типы кузовов. Подкатные системы оснащены уникальными по конструкции зажимами за отбортовку порогов автомобилей.

Но какими бы преимуществами ни обладали эти конструкции, на самом деле возможности их не так уж и безграничны. Например, подкатная техника не подойдет для регулирования сложных случаев, когда нужно исправлять перекосы и серьезные геометрические нарушения.

В то же время, если разобраться в особенностях подкатных стапелей и выяснить, для каких целей они предназначены, можно прийти к выводу, что это оборудование чрезвычайно полезно в ремонтах панелей, лонжеронов, стоек и других жестких кузовных элементов.

Главный (однако не единственный) плюс указанных конструкций – эффективность, универсальность, надежность, что делает приобретение подкатных стапелей выгодным вложением средств.

Напольные модели

Наряду с подкатными существуют и стационарные решения. Например, это напольный стапель для кузовного ремонта. Такая система представляет собой рельсы, анкеры и крепления для фиксации автомобиля и оснащена специальными стойками, вмонтированными в пол.

Среди главных плюсов напольных моделей нужно выделить низкую цену, простоту монтажа в гараже или мастерской, легкость установки машины. Прежде чем приобретать напольную модель, необходимо учитывать особенность размещения такого стапеля и компактность его размеров. С этой техникой можно сэкономить пространство в мастерской. Если стапель стал не нужен, то рельсы, вмонтированные в пол, можно применить для других задач.

Недостатком такого приспособления считается возможное возникновение небольших сложностей в выполнении замеров.

Рамные

Такие стапели для кузовного ремонта, считающиеся среди профессионалов самыми эффективными в использовании, представляют собой более сложную конструкцию по сравнению с остальными. С помощью рамных моделей фиксация автомобиля характеризуется особенной прочностью, а незначительные кузовные деформации отлично вытягиваются, причем тянуть можно в любых направлениях.

Специалисты советуют приобретать лишь те конструкции, которые оснащены подъемником для автомобиля. Это поможет сэкономить место в помещении сервиса, в гараже или мастерской.

Платформенные конструкции

Все вышеперечисленные виды стапелей для кузовного ремонта по возможностям не смогут сравниться с платформенным оборудованием. Но эти приспособления также самые дорогие. Их применяют для правки повреждений на кузове любых автомобилей и даже рамных внедорожников.

Комплекс обычно состоит из рельсов, а также въездного моста-основы, на которую поврежденный автомобиль затягивается либо заезжает самостоятельно. На платформе, позволяющей устанавливать самые разные устройства и имеющей множество точек, машина крепко и надежно фиксируется при помощи специальных крепежных механизмов. Это значительно облегчает процесс восстановления кузова.

Платформенные стапели для кузовного ремонта оснащены лебедкой, подвижными блоками для автомобилей, которые после ДТП не могут эксплуатироваться. Опорные стойки оборудованы гидравлическими механизмами, гарантирующими надежность и долгий срок эксплуатации установки. Такие стойки можно свободно перемещать вокруг платформы, что позволяет осуществлять процесс вытягивания в любой точке.

Балки приспособления способствуют перемещению в любых направлениях даже очень тяжелых конструкций. Более того, такие модели за счет телескопической шкалы позволяют делать точные расчеты и измерения. Значительно облегчается процесс определения погрешностей.

Производитель может включать в комплектацию различные дополнительные аксессуары, за счет которых возможности стапеля существенно расширяются. Зачастую такое оборудование, установка которого требует наличия большого пространства, можно встретить на больших СТО. Крупные размеры стапеля для кузовного ремонта (более 5 метров) – это единственный минус.

Самодельное оборудование

Специалисты не рекомендуют использовать для кузовного ремонта самодельное оборудование, однако не всем по карману покупка дорогих стапелей. А если дорого, значит нужно делать конструкцию своими руками. Первым делом необходимо отыскать походящие чертежи.

На подготовительном этапе осуществляется подбор необходимых инструментов, а также материла. Для гаражного стапеля следует приобрести швеллер для изготовления основания, продольные профили для стоек, уголки в качестве усилителя. Дополнительно понадобятся гайки и болты, специальный крепеж, мощные крюки и цепи.

Необходима и силовая стойка с возможностью движения в любую точку. Именно за счет нее и выполняется процесс восстановления геометрии кузова. Оборудование должно устанавливаться на основание и обладать высокой прочностью. Чтобы зафиксировать автомобиль, нужно разработать или приобрести готовые крепежные системы. Лучше всего изготавливать крепеж с функцией замеров высоты.

Размеры – это очень важный фактор. Так, если самодельный стапель для кузовного ремонта имеет раму 180×80 см, то она устанавливается между колес по всей длине машины. Но она вряд ли поможет восстановить значительные деформации. Если нужно ремонтировать пороги, стойки или что-то подобное, то такая модель вполне подойдет. Можно взять схемы и размеры от готовых заводских изделий. Некоторые конструкции идеальны для гаражного использования.

РЕМОНТ АВТОМОБИЛЯ НА СТАПЕЛЕ

    Ремонт автомобиля на стапеле, с пожизненной гарантией выполняется в автосервисе  «Профессионал».

    Гарантия в данном виде работ, является основополагающим фактором. Сейчас объясню. Если для ремонта Вашего автомобиля требуется оборудование называемое: стапель или авто робот, значит Ваш автомобиль сильно повредил геометрию кузова. Восстановить его без стапеля, практически не возможно. Я говорю практически, потому что мне не хочется рассказывать Вам, как в гаражных условиях отсутствие дорогостоящего стапеля,  заменяется бетонным столбом, кувалдой, цепями и болгаркой.
    В нашей стране огромное количество «Кулибиных», которые без всякого оборудования могут восстановить сильно битый автомобиль. Но как ни печально об этом говорить, примерно 90% очень талантливых людей в нашей стране или сильно пьют, или тотально безответственные. Поэтому на таких людей рассчитывать не получается, особенно в то время когда Вы сильно повредили свой автомобиль. Так и приходится, по крупицам собирать те оставшиеся 10% уникальных мастеров, которые на 1000% могут качественно отремонтировать, сильно поврежденный кузов иномарки.

    Ремонт автомобиля на стапеле стоит не дешево, поэтому экспериментировать с судьбой автомобиля, на мой взгляд просто недопустимо.
    Руководители «Профессионала» и сами специалисты по кузовному ремонту, в течении последних 20 лет, постоянно ищут способы удешевления ремонта автомобиля на стапеле. При этом очень важно, обеспечивать пожизненной гарантией,  каждый отремонтированный автомобиль.

    Как заповедовал нам Иисус: «Стучите и откроют Вам, просите и будет дано Вам»!
    Так получилось и в нашем случае. Долгие годы мы искали, стучались и просили найти способ качественно восстанавливать геометрию кузова, за оптимальные деньги. И мне кажется нашли.
    Для осуществления нашей мечты, нам пришлось купить и установить:

    1.Современные и очень мощные стапеля (авто роботы), на которых исправляют геометрию, поврежденного кузова автомобиля.

    2. Компьютерные измерительные системы, которые проверяют геометрию кузова, по контрольным точкам.

    3. Системы быстрого и экономичного демонтажа или вывешивания двигателя, прямо на авто роботе.

    Ремонт на стапеле. Автомобиль Порше попал в сильнейшее ДТП. Пострадала геометрия кузова, сместились все контрольные точки. Автосервис «Профессионал» выполнил ремонт автомобиля на стапеле, с пожизненной гарантией. Ремонт Порше был выполнен за 15 дней. Сэкономили клиенту более 180.000 руб Если Вы сильно повредили автомобиль и потребовался `, приезжайте к нам. Мы восстановим автомобиль и сэкономим Вам немалые деньги

    Стапельный ремонт. Лобовой удар и автомобиль, превратился в груду металла? Наши стапеля имеют возможность деликатно вытянуть лонжероны, во избежание их замены. Сохраняйте дорогостоящие детали автомобиля, в компании «Профессионал».

    А также ежегодно проходить повышение квалификации в Берлине, потому что самое точное оборудование по электронному замеру контрольных точек кузова автомобиля, производится в Германии
    Часто обновляемые модели автомобилей, принуждают нас постоянно посещать профессиональные выставки по авто ремонту, проходящими за пределами нашей Родины.
    Обидно до слез, но все вышеперечисленное не гарантирует, качественного кузовного ремонта. Все дорогостоящее оборудование, просто груда металла без одаренных профессионалов по кузовному ремонту.
    Вот и приходится платить огромные зарплаты уникальным специалистам, обеспечивать всевозможные льготы и спец условия.

    Для чего я Вам все это рассказываю. Не подумайте что хочу пожаловаться. Нет.
    Просто мне хочется, чтобы Вы знали что должно быть на станции по кузовному ремонту, которая может качественно и не дорого выполнить ремонт автомобиля на стапеле.  После ремонта, проверить восстановленный кузов по контрольным точкам, установить развал схождения колес и выполнить все работы настолько аккуратно, чтобы ни кто не заметил следы крупного кузовного ремонта.

    Стапельный ремонт авто

    Если Вам понадобились работы по проверке геометрии кузова или по восстановлению аварийного автомобиля на авто роботе, автосервис «Профессионал» всегда поможет Вам.
    Наш телефон: +7 (499) 769-55-88, адрес: г Москва, СЗАО  1 Магистральная 29 Ст. 1
