Ваз 2110 проверка дпдз мультиметром

ОСНОВНЫЕ ПРИЗНАКИ НЕИСПРАВНОСТИ ДПДЗ ВАЗ-2110: КАК ИХ ПРОВЕРИТЬ

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

ЧТО ЭТО ДПДЗ В АВТОМОБИЛЕ ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

  1. Бензиновых инжекторного типа.
  2. Типа моновпрыск.
  3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

СВЯЗЬ ЗАСЛОНКИ ДРОССЕЛЯ С ДРУГИМИ АВТОМОБИЛЬНЫМИ СИСТЕМАМИ ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

  1. курсовой устойчивости;
  2. антиблокировки;
  3. антипробуксовки;
  4. противозаносной;
  5. круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

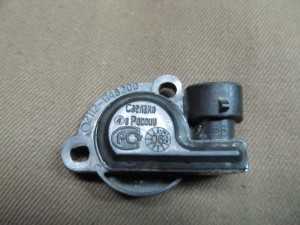

КОНСТРУКЦИЯ ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

  1. пленочным;
  2. магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

ХАРАКТЕРНЫЕ СИМПТОМЫ НЕИСПРАВНОГО СОСТОЯНИЯ ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

  • Плохой запуск двигателя.
  • Заметное увеличение расхода топлива.
  • Движения автомобиля прерывистые.
  • Заметны холостые обороты двигателя в запущенном состоянии.
  • Загорается сигнал на приборной панели Check e
  • Машина плохо разгоняется из-за задержек в ускорении.
  • Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

НЕПОЛАДКИ ДПДЗ И ИХ ДИАГНОСТИРОВАНИЕ

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

  • Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
  • Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

  • Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
    поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
  • Резко сбросьте педаль газа:
    неисправность присутствует, если движок после этого действия остановится.
  • Наберите скорость:
    неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

ПРОВЕРЯЕМ РАБОТУ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАДВИЖКИ

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

  1. при плавном движении стрелки мультиметра или вольтметра датчик исправен;
  2. при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

www.vazzz.ru

Как проверить датчик положення дроссельной заслонки?

Ранее мы писали о симптомах, которые могут проявляться при поломке датчика положения дроссельной заслонки. Но такие признаки нередко вызывают и поломки других датчиков или компонентов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

ДПДЗ установлен на корпусе дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который передает сигнал в электронный блок управления двигателем. Показания датчика зависят от положения дроссельной заслонки.

Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая приток воздуха во впускной коллектор. При работающем моторе положение заслонки (и данные с других датчиков) сообщает компьютеру, сколько топлива нужно двигателю в определенный момент.

Поэтому, без правильного сигнала, поступающего от ДПДЗ, возникают проблемы с топливно-воздушной смесью. Отметим, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах работы датчика, после чего его проверяют с помощью цифрового мультиметра.

Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор пригодится вам ещё не раз.

Самая распространенная неисправность датчика дроссельной заслонки – износ, короткое замыкание или обрыв в электрической цепи либо резисторе. С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром лишь за несколько минут. Это поможет понять, нуждается ли элемент в замене или проблема не в нём.

Симптомы неисправности ДПДЗ:

  • бедная или богатая топливная смесь;
  • проблемы с зажиганием;
  • неправильные сигналы для других исполнительных механизмов;
  • неровный холостой ход;
  • провалы при разгоне;
  • подергивание;
  • остановка двигателя.

Методы диагностики ДПДЗ

Самый распространенный тест датчика – измерение сопротивления или напряжения в различных положениях дроссельной заслонки (закрытое, полуоткрытое и полностью открытое). Мы будем выполнять тестирование, используя функцию измерения напряжения.

  1. Откройте капот и снимите узел воздушного фильтра в том месте, где он соединяется с корпусом дроссельной заслонки.
  2. Осмотрите пластину дроссельной заслонки и стенки корпуса дроссельной заслонки, расположенные вокруг неё.

* Если вы видите нагар на стенках или под пластиной заслонки, выполните очистку этого узла с помощью очистителя карбюраторов (карбклинера) и чистой ветоши. Поверхность должна быть полностью чистой. Нагар и грязь могут препятствовать закрытию дроссельной заслонки и её свободному перемещению.

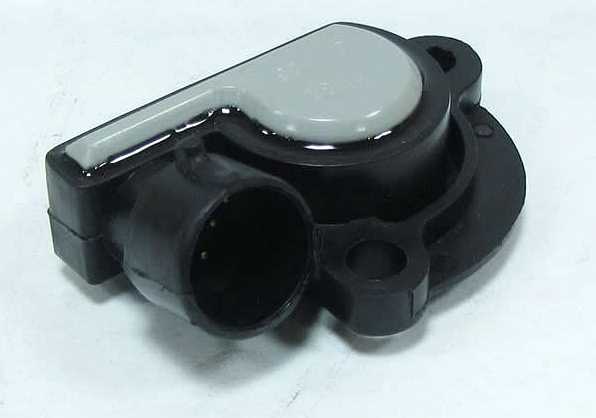

  1. Найдите ДПДЗ, установленный на боковой части корпуса дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехжильным разъемом.

Подключен ли ваш ДПДЗ к «земле»?



  1. Аккуратно отсоедините электрический разъем от датчика положения дроссельной заслонки.
  2. Проверьте разъем и клемму на наличие загрязнений и повреждений.
  3. Установите мультиметр в подходящий режим, к примеру, 20V на шкале постоянного напряжения (DCV).
  4. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
  5. Подключите красный щуп мультиметра к плюсовой клемме аккумулятора, обозначенной символом «+».
  6. Прикоснитесь черным щупом мультиметра к каждому из трех электрических контактов разъема проводки, который подключается к ДПДЗ.

* Один из контактов, при прикосновении к которому на экране мультиметра появляется напряжение около 12 вольт, является контактом заземления. Обратите внимание на цвет этого провода.

* Если ни один из контактов не отображает 12 вольт, это является признаком дефекта проводки, которая идёт к датчику положения дроссельной заслонки. Датчик не имеет заземления, поэтому он не может правильно работать. В такой ситуации нужно решать проблему с проводкой.

  1. Выключите зажигание.

Подключен ли ДПДЗ к источнику опорного напряжения?

  1. Теперь подключите черный щуп мультиметра к контакту заземления на разъеме ДПДЗ, который вы только что идентифицировали.
  2. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
  3. Подключите красный щуп мультиметра к каждому из двух других контактов разъема.
  4. На одном из контактов напряжение должно составлять около 5 вольт. Этот контакт передаёт опорное напряжение на ДПДЗ. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод является сигнальным.

* Если ни на одном из двух контактов разъема не будет 5 вольт, в проводке есть проблема, которую необходимо исправить. Проверьте электрическую цепь на наличие плохих контактов или поврежденных проводов.

  1. Выключите зажигание.
  2. Вставьте электрический разъем в ДПДЗ.

Выдает ли датчик положения дроссельной заслонки правильный сигнал?

  1. Для выполнения такой проверки необходимо использовать пару штырьков или скрепок.
  2. Подключите красный щуп тестера к сигнальному проводу датчика, а черный – к проводу заземления.
  3. Включите зажигание, но не запускайте двигатель.
  4. Убедитесь в том, что дроссельная заслонка полностью закрыта.
  5. Ваш мультиметр должен отображать значение в диапазоне 0,2-1,5 вольт или около этого, в зависимости от конкретного автомобиля. Если на экране вы видите ноль, убедитесь, что вы выбрали правильный режим прибора – обычно оптимальным является 10 или 20 вольт. Если на экране все ещё виднеется ноль, продолжайте проверку.
  6. Постепенно открывайте дроссельную заслонку, пока она не будет полностью открыта (или же ваш помощник может постепенно нажимать педаль газа до упора).

* При полностью открытой дроссельной заслонке на мультиметре должно отображаться около 5 вольт.

* Убедитесь в том, что напряжение постепенно увеличивается, когда вы медленно открываете дроссельную заслонку.

* Если вы заметили, что в определенных положениях заслонки есть скачки напряжения или оно зависает на одном уровне, ваш ДПДЗ не работает правильным образом, поэтому его необходимо заменить.

* Если датчик положения дроссельной заслонки не достигает напряжения в 5 вольт или около этого (в некоторых автомобилях – 3,5В) при полностью открытой заслонке, его надо менять.

  1. Выключите зажигание и снимите штырьки (скрепки).

Если на вашем автомобиле установлен регулируемый датчик положения дроссельной заслонки (они встречаются на старых моделях), и его показания не соответствуют норме, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если вы можете ослабить болты его крепления и повернуть элемент влево или вправо.

Регулировка датчика положения дроссельной заслонки

Этот способ подходит для настройки внешнего датчика. Следующие советы дадут  вам общее представление о процедуре регулировки ДПДЗ.

  1. Ослабьте крепежные болты датчика так, чтобы вы могли вращать его, слегка постукивая по нему рукояткой отвертки.
  2. Оттяните датчик для проверки напряжения с помощью мультиметра.
  3. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
  4. Удерживайте дроссельную заслонку в закрытом положении (или в положении, указанном в руководстве по ремонту или обслуживанию вашего автомобиля).
  5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите заданное напряжение.
  6. Удерживайте ДПДЗ в этом положении и затяните крепежные винты.

Если датчик не поддаётся регулировке и не достигает требуемого напряжения, замените его.

Информация о том, как проверить датчик дроссельной заслонки, может сэкономить ваше время и поможет избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в строй. Такая проверка легко выполняется всего за несколько минут.

autofakty.com

Как проверить дпдз ВАЗ 2110 мультиметром

Проверка датчика положения дроссельной заслонки.

Принцип работы ДПДЗ. заслонки впускного коллектора.

Бесконтактный ДМРВ (из ДПДЗ 3102.3855).

Проверка датчика положения дроссельной заслонки мультиметром.

Регулятор холостого хода - проверка и замена.

Фото демонтажа датчика дроссельной заслонки Лады Калины, v-lada.ru.

всем привет) после капиталки столкнулся с такой проблемой: автомобиль кушал...

Бесконтактный датчик положения дроссельной заслонки на Ланосе.

Дроссельная заслонка ваз 2110 схема.

При помощи вольтметра проверяем напряжение между "минусом" и конт...

Фото датчика положения дроссельной заслонки ВАЗ 2110, 2114.ru. дроссель...

при полной поломке датчика положения коленчатого вала двигатель ВАЗ 2110 бу...

Проверка цепи и датчика положения дроссельной заслонки.

Работа с датчиком положения дроссельной заслонки.

показания датчика дроссельной заслонки.

что отвечает датчик положения дроссельной заслонки (ДПДЗ) Все инжекторные с...

Ваз 2112 как проверить датчик положения дроссельной заслонки.

Снятие датчика положения дроссельной заслонки.

В этом случае заменяем его.

Датчик положения дроссельной заслонки - проверка и замена.

Как проверить датчик холостого хода ваз 2110.

Бесконтактный ДПДЗ.

Сопротивление в бронепроводах ваз 2114.

Напряжение питания на выводе "А" колодки должно быть около 5 В. Е...

vaz-2110.net

Признаки и причины неисправности датчика положения дроссельной заслонки. Почему может отказать ДПДЗ

Неисправности датчика дроссельной заслонки приводят к нестабильной работе двигателя автомобиля. Что ДПДЗ работает не корректно можно понять по таким признакам: нестабильные холостые, снижение динамики авто, повышенный расход топлива и другие подобные неприятности. Основной признак тому, что датчик положения дроссельной заслонки неисправен, являются скачущие обороты. А главной тому причиной — износ контактных дорожек датчика заслонки дросселя. Однако есть и ряд других.

Проверка датчика положения дроссельной заслонки достаточно проста, и под силу даже начинающему автолюбителю. Для этого нужен лишь электронный мультиметр, способный измерять постоянное напряжение. При выходе датчика из строя ремонт его, чаще всего, невозможен, и это устройство просто меняют на новое.

Содержание:

Неисправности датчика дроссельной заслонки

Признаки неисправности датчика положения дроссельной заслонки

Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка. От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины. Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.

Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:

  • Нестабильные, «плавающие», обороты холостого хода.
  • Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
  • Мотор может произвольно заглохнуть при работе на холостом ходу.
  • Во время езды имеются «провалы» и рывки, в частности, при разгоне.
  • Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
  • На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
  • В некоторых случаях отмечается повышенный расход топлива автомобилем.

Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.

Причины неисправности ДПДЗ

Существуют два типа датчиков положения дроссельной заслонки — контактный (пленочно-резистивный) и бесконтактный (магниторезистивный). Чаще всего из строя выходят именно контактные датчики. Их работа основана на движении специального ползунка по резистивным дорожкам. Со временем они изнашиваются, из-за чего датчик начинает выдавать некорректную информацию на ЭБУ. Итак, причинами поломки пленочно-резистивного датчика может быть:

  • Потеря контакта на ползунке. Это может быть вызвано как просто его физическим износом, так и обломом наконечника. Может попросту износиться резистивный слой, из-за чего также пропадает электрический контакт.
  • Не повышается линейное напряжение на выходе датчика. Такая ситуация может быть вызвана тем, что напыление основы стерлось практически до основания в том месте, где начинается движение ползунка.
  • Износ шестерен привода ползунка.
  • Обрыв проводов датчика. Это могут быть как питающие, так и сигнальные провода.
  • Возникновение короткого замыкания в электрической и/или сигнальной цепи датчика положения дроссельной заслонки.

Что касается магниторезистивных датчиков, то у них нет напыления из резистивных дорожек, поэтому его поломки сводятся, в основном, к обрыву проводов или возникновению в их цепи короткого замыкания. А методы проверки у одного и другого типа датчиков аналогичные.

В любом случае ремонт вышедшего из строя датчика вряд ли возможен, поэтому после выполнения диагностики необходимо попросту заменить его на новый. При этом желательно использовать бесконтактный датчик положения дроссельной заслонки, поскольку такой агрегат имеет гораздо более длительный срок службы, хоть и стоит дороже.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

  • Включите зажигание автомобиля.
  • Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
  • Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
  • При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
  • Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимется скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора, наподобие ELM327 или его аналога. Сканер точно укажет номер ошибки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах. Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ программно, либо просто на несколько секунд снять с аккумуляторной батареи минусовую клемму. Однако воспользоваться программой предпочтительнее.

Заключение

Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Как проверить датчик дроссельной заслонки

Проверка датчика дроссельной заслонки потенциометрического типа заключается в проверке соответствия выходного напряжения ДПДЗ фактическому положению дроссельной заслонки во всём диапазоне возможных.

И так, с чего начать диагностику, и как проверить датчик дроссельной заслонки? Ответом на этот вопрос как раз и будет наглядное видео. В данном случае рассматривается проверка ДПДЗ потенциометрического типа со встроенным датчиком концевого положения, по этому он имеет не 3 вывода, а 4-е. Но прежде всего нужно разобраться что представляет собой этот ДДЗ. По сути это потенциометр, ось которого жёстко связана с осью дроссельной заслонки. На питающие выводы датчика ДЗ, как правило, подается 5В и «масса», а подвижный контакт — сигнальный. Датчик дроссельной заслонки используется ЭБУ для расчета количества нужного объема топлива в текущий режим работы и расчета угла опережения зажигания.

Проверка датчика положения дроссельной заслонки начинается с подключения контактов разъема ДПДЗ к мультиметру (предварительно выставив в режим «прозвонки»). После чего, имитируя движения дросселя, проверяем реакцию датчика в крайних положениях заслонки. Не зависимо от того сколько контактов 3 или 4 процедура одинакова. Хрипы говорят о неисправности!

Но чтобы убедиться в своих предположениях можно сделать контрольную проверку на сопротивление датчика (точные данные нужно смотреть в мануале вашего авто, но в общем, это до 10 кОм).

Стоит заметить что подобную проверку также можно проводить и не снимая датчик с дросселя. Для этого от датчика отсоединяем колодку и включаем зажигание, затем "+" мультиметра подключаем к питающему выводу колодки жгута проводов, а "-" на массу двигателя. На циферблате должно светится 4,8-5,2 V. После выключив зажигание проверяем сопротивление таким же методом, как и при снятом ДПДЗ. Когда заслонка закрыта должно показывать меньше сопротивление, а когда она полностью открыта, то значительно больше (точные данные зависят от тех. характеристик датчика). К примеру, датчик дросселя автомобиля ВАЗ должен быть в пределах 0,9-1,2 кОм (заслонка закрыта) и 2,3-2,7 кОм (заслонка открыта). Не попадание значений в промежуток говорит про неисправность датчика дроссельной заслонки.

Для того, чтобы проверить датчик положения дроссельной заслонки с электронной педалью сначала необходимо нажать на педаль газа до упора, а затем снять показания мультиметром в режиме вольтметр. Показания первого и второго датчика в сумме должны соответствовать 5 вольтам – это эталонный показатель, он означает, что дроссельная заслонка в норме.

Далее меряем напряжение датчиков по отдельности. Положение педали газа №1 и датчик положения педали газа №2, при полностью нажатой педали газа, должен соответствовать показанию 4,2 вольта и 2,1 вольт соответственно. И таким образом если разделить показание первого датчика на напряжение на втором то должно получится, что между ними разница ровно в два раза, то есть равно 2,1. Такая закономерность будет свидетельствовать о том, что в положении зажигания «включено» при положении педали газа в пол, наша педаль газа будет показывать верное значение, а значит она исправна. В случае неисправности ДПДЗ, электронный дроссельный узел или педали газа будет выскакивать ошибка P2138 – неверное соотношение напряжений «D»/«E» датчика положения дроссельной заслонки или педали газа. Появление «чека» с таким кодом главный повод к детальной диагностики электронной педали газа.

Вторым этапом проверки может быть отрабатывание педали при нажатии. Для этого требуется замерять сопротивление между двумя соседними дорожками (на разобранной педали нагляднее). При перемещении педали газа, сопротивление между контактами должно плавно меняться. Изменения скачками свидетельствует о том, что педаль газа следует заменить.

etlib.ru

признаки неисправности, проверка работы и порядок замены датчика — Auto-Self.ru

Появившиеся после модернизации «девятки» ВАЗ 2114 оснащаются инжекторным двигателем. Для обеспечения стабильной работы такого мотора, устанавливается большое количество автоматических устройств, они самостоятельно контролируют, регулируют бесперебойную работу абсолютно всех систем силового агрегата.

Разобранный датчик положения дроссельной заслонки

Коренным образом изменён принцип регулировки подачи бензина в двигатель. Раньше он был механическим, а теперь подачей топлива управляет электроника. Исключается механическая связь педали газа с дроссельной заслонкой. Для регулировки холостого хода перемещается сама заслонка.

Контроль подачи и расхода топлива осуществляется блоком управления, на который поступают сигналы от датчиков с разных систем двигателя. Одним из них является датчик положения дроссельной заслонки, или ДПДЗ, как сокращённо его называют механики.

О ПРИНЦИПЕ ЕГО РАБОТЫ

Большинству водителей совершенно непонятно о том, что такое ДПДЗ. Открывая капот машины, они по привычке разыскивают тяги механического привода педали газа, а затем с удивлением отмечают их отсутствие. Потом длительное время мучаются над вопросом о том, как там всё происходит.

ДПДЗ и сама дроссельная заслонка устанавливаются на одной оси. ДПДЗ представляет собой переменный резистор. Кто не знает что это такое, пусть вспомнит, как проводилась регулировка звука или яркости на старых моделях телевизоров или радиоприёмников.

Датчик дроссельной заслонки подключен к электронному блоку управления разъёмом с тремя проводами. Они подключаются к двум неподвижным контактам потенциометра и одному подвижному. Один из неподвижных контактов подключается к «массе» автомобиля, а на второй неподвижный контакт подаётся напряжение равное 5 вольт.

При повороте заслонки подвижный контакт перемещается по токопроводящему слою резистора. Результатом этого перемещения на выходе потенциометра будет различное напряжение, зависящее только от угла поворота заслонки.

ДПДЗ имеет связь с прибором, который отвечает за холостой ход в работе мотора, это датчик ХХ. При пуске мотора, когда заслонка будет находиться в закрытом положении, контроллер получает сигнал от этого датчика, а затем подключает РХХ для подачи дополнительной порции воздуха.

Следует отметить, что ДПДЗ на автомобиле ВАЗ 2115 имеет такую же конструкцию, как и у ВАЗ 2114, который был описан в этой статье ранее.

Давайте теперь рассмотрим, как проверить датчик положения дроссельной заслонки у этих автомобилей. Эти «ВАЗы» более «продвинуты» по сравнению с предшественниками. На панели приборов этих автомобилей появилась периодически загорающаяся надпись «Check Engine». В нормальных условиях эта надпись после включения зажигания должна потухнуть примерно за половинку секунды. Если этого не произошло, значит, электронным блоком управления была обнаружена неисправность в одной из систем, которые обслуживают двигатель.

Для считывания кода неисправности используют современные мотор-тестеры. При его отсутствии можно попробовать проверить ДПДЗ самостоятельно.

О ПРИЗНАКАХ НЕИСПРАВНОСТИ ДПДЗ

Иногда сбои в работе мотора могут произойти по вине датчика, отвечающего за холостой ход двигателя, поэтому рекомендуют проводить их совместную с ДПДЗ проверку.

Водителя настораживают такие признаки неисправности ДПДЗ:

  • Горит сигнальная лампа на панели приборов;
  • «Плавают» холостые обороты;
  • Работа мотора отмечается нестабильностью. Возможна его полная остановка при отпущенной педали газа;
  • В одном из положений дроссельной заслонки наблюдаются рывки автомобиля;
  • Полное отсутствие холостого хода.

Такие признаки неисправности датчика дроссельной заслонки ВАЗ 2114 должны подтолкнуть водителя к анализу происшедшего. Проявление любого одного из этих признаков, говорит о том, что нужна проверка датчика положения дроссельной заслонки. Проверить датчик дроссельной заслонки ВАЗ 2114 можно самостоятельно. Эта операция не относится к разряду сложных, но требует небольших познаний в области электротехники. Для её проведения нужны измерительные приборы.

КАК САМОСТОЯТЕЛЬНО ПРОВЕРИТЬ ЕГО РАБОТУ

Признаки неисправности датчика положения дроссельной заслонки вам уже известны, давайте попробуем собственноручно проверить его работоспособность. Как проверить датчик положения дроссельной заслонки вам поможет расписанный по порядку цикл проверки. Чтобы её выполнить, необходимо иметь тестер, мультиметр или простой вольтметр со шкалой 15-20 вольт.

Порядок проведения проверки будет таким:

  1. Нужно открыть капот и найти ДПДЗ. Ищут его рядом с дроссельной заслонкой;
  2. Для проверки необходим разъём с этого датчика, поэтому его отсоединяют от ДПДЗ;
  3. Теперь в работу подключается вольтметр или другие приборы в режиме измерения напряжения. «Минус» прибора подключают к «массе» автомобиля, а вторым щупом будет проверяться напряжение. Внимательно рассмотрите корпус разъёма и найдите вывод, который обозначен буквой «А».
  4. При включенном зажигании проверяют наличие напряжения на этом выводе. Оно должно быть равно 5 вольт. Если питание есть, то ДПДЗ вышел из строя и подлежит ремонту или замене. Если напряжение значительно ниже 5 вольт или отсутствует вообще, необходимо проверить всю электрическую цепь его питания. Если с ней всё в порядке, возможен выход из строя контроллера.

Проверить работу можно не отсоединяя разъём от ДПДЗ. Давайте разберём и такой приём в работе, как проверить ДПДЗ не отключая его от питания. Цель проверки остаётся прежней, это проверить наличие питающего напряжения на ДПДЗ. При включенном зажигании и подключенном вольтметре, прибор должен показать плавное изменение напряжения от 0,7 до 4 В, если плавно проворачивать пластиковый сектор дроссельной заслонки. Разъём ДПДЗ должен быть подключен, а проверяют питающее напряжение прокаливанием провода щупом измерительного прибора.

Если имеется омметр, можно проверить сопротивления потенциометра датчика. В этом случае разъём отсоединяют от ДПДЗ, а щупы омметра должны быть подключены к любому неподвижному и подвижному контактам. При вращении сектора стрелка измерительного прибора должна плавно перемещаться. Рывки или скачкообразное движение стрелки прибора, это свидетельство его неисправности.

Заниматься его ремонтом не имеет смысла, так как причины неисправности ДПДЗ ВАЗ 2114 практически всегда заключаются в обрыве токопроводящего слоя. Проще заменить новым.

Производители гарантируют его нормальную работу примерно 50 тыс. км пробега. В настоящее время появились ДПДЗ завода «Автоэлектрика» из города Калуга. Они представляют собой бесконтактное устройство, у которого нет подвижного ползуна, и контакт не истирается. Срок службы такого прибора неограничен.

Когда производится замена ДПДЗ на автомобиле, это благоприятный момент, чтобы выполнить ремонт дроссельной заслонки. Ремонт это будет громко сказано, так как в большинстве случаев всё ограничивается чисткой и мойкой этого узла.

Используйте любую жидкость для чистки карбюраторов, не пропускайте ни одного канала при чистке и всё у вас получится.

Иногда возникает вопрос о том, как проверить новый датчик положения дроссельной заслонки. Это можно сделать при помощи омометра так, как описано выше.

ЗАМЕНЯЕМ ДАТЧИК НА АВТОМОБИЛЕ

Замена датчика положения дроссельной заслонки производится просто и быстро. Из инструмента необходима только крестообразная отвёртка. Операция проводится в таком порядке:

  1. Отключаются клеммы от аккумуляторной батареи;
  2. Чтобы отключить разъем от ДПДЗ, необходимо отжать фиксатор и потянуть его на себя;
  3. Для снятия датчика с патрубка, нужно отвинтить два винта, которые крепят его к патрубку;
  4. Между ДПДЗ и патрубком всегда устанавливается уплотнительная прокладка из поролона. Её продают вместе с датчиком. При установке нового датчика устанавливают и новую прокладку. Винты крепления датчика необходимо затянуть с максимальным усилием, до полного сжатия прокладки.
  5. Подключают разъём с проводами на своё место. Работа по замене на этом закончена.
  6. Подключают обратно клеммы аккумулятора.

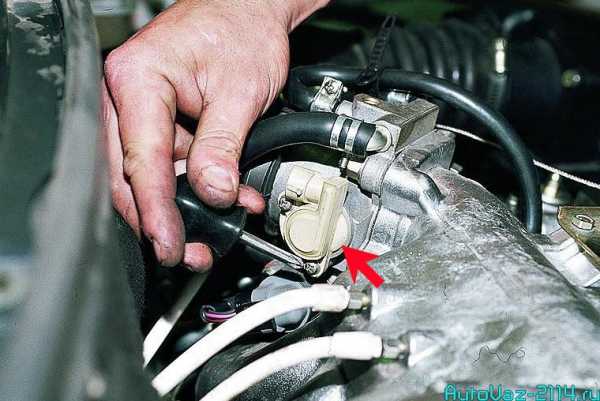

ДПДЗ на ВАЗ 2114 – заменить очень легко

После этого необходимо проверить, и если потребуется, то отрегулировать работу ДПДЗ. Для этого нужно потянуть за трос газа, когда это проделать невозможно, снимают датчик обратно и проворачивают его на 90 градусов относительно заслонки. После этого должно всё встать на свои места.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

auto-self.ru

Признаки неисправности ДПДЗ ВАЗ-2110 и как их проверить?

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

  1. Бензиновых инжекторного типа.
  2. Типа моновпрыск.
  3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Читайте также: Почему могут не работать дворники в ВАЗ-2110

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

  • курсовой устойчивости;
  • антиблокировки;
  • антипробуксовки;
  • противозаносной;
  • круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

  • пленочным;
  • магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

  1. Плохой запуск двигателя.
  2. Заметное увеличение расхода топлива.
  3. Движения автомобиля прерывистые.
  4. Заметны холостые обороты двигателя в запущенном состоянии.
  5. Загорается сигнал на приборной панели Check e
  6. Машина плохо разгоняется из-за задержек в ускорении.
  7. Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

  1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
  2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

  1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
    • поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
  2. Резко сбросьте педаль газа:
    • неисправность присутствует, если движок после этого действия остановится.
  3. Наберите скорость:
    • неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Читайте также: Тюнинг приборной панели ВАЗ-2110

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

  • при плавном движении стрелки мультиметра или вольтметра датчик исправен;
  • при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

ladaautos.ru
