Проверка датчика ABS своими силами. Как проверить датчик АБС разными способами?

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом».Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

  1. Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания. В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.
  1. В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

  1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
  2. Далее снимаем колесо и получаем доступ к датчику.
  3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
  4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
  5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
  6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
  7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.
  • Устройство — ножка — 5-26 Ом.
  • Устройство — «масса» — от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

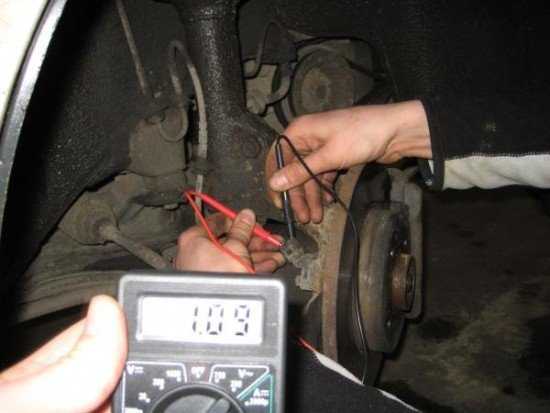

Проверка датчика ABS при помощи тестера — меряем напряжение

  1. Домкратим колесо.
  2. Включите мультиметр, установите режим измерения постоянного напряжения.
  3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
  4. Исправный датчик ABS покажет напряжение на приборе ~0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

На этом у меня все. Спасибо за внимание, надеюсь вам было интересно, и вы смогли почерпнуть для себя что-то новое. Жду ваших комментариев на эту тему, возможно вам приходилось сталкиваться с такой проблемой или удавалось ее решить. До новых встреч, пока… &nbsp

vaz-remont.ru

Как проверить датчик АБС тестером или мультиметром, узнать работоспособность с помощью осцилографа, схема проверки + видео и прочие нюансы вопроса

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:

  • Непрерывно блокируются колёса при резком торможении.
  • Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
  • Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
  • При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Индикатор АБС на приборной панели сигнализирует о неисправности системы

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

 Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

  1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
  2. Осмотрим и проверим:
    • целостность разъёмов;
    • проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
    • загрязнение детали, возможные внешние механические повреждения;
    • фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

  1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
  2. Снимаем колесо, если оно препятствует доступу к устройству.
  3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
  4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

    Подключаем ПИН к тестеру и контактному гнезду датчика

  5. Замеряем сопротивление (тестер в режиме омметр) на контактах устройства. Сверяем показания прибора с руководством по эксплуатации авто, где должны быть указаны требуемые параметры.
  6. Проверяем электрическую цепь, прозвонив проводку датчика на предмет возможного короткого замыкания.
  7. Прокручиваем колесо вручную и одновременно замеряем сопротивление — показания тестера должны меняться в зависимости от скорости вращения.
  8. Переключаем тестер в режим «вольтметр» и замеряем напряжение на датчике — прокручиваем колесо с частотой 1 об/сек, контролируя показания прибора. Оптимальными считаются параметры напряжения от 0,25 до 1,2 V, но при этом следует учитывать, что повышение скорости вращения колеса обязательно их увеличивает.

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

  • ниже минимального порога − датчик неисправен;
  • приближается к нулю − короткое замыкание;
  • нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
  • бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

  1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
  2. Найти сенсорный датчик и отсоединить верхний разъём детали.
  3. Подключить к контактному гнезду осциллоскоп.

    Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

  4. Вращать подвешенное колесо (подняв автомобиль на домкрате или подъёмнике) с постоянной частотой 2–3 оборота в секунду.
  5. Засечь амплитуду колебаний сигнала на дисплее устройства.
  6. Вращать второе колесо оси и аналогично засечь колебания.

Об исправности датчика АБС свидетельствует:

  • одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
  • отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
  • сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Видео «Ноутбук вместо осциллографа»

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.

pol-z.ru

Как проверить датчик абс, своими силами

Важность антиблокировочной системы в машине сложно переоценить. Благодаря ее действию транспортное средство не теряет управления при резком торможении, а водитель получает возможность избежать столкновения.

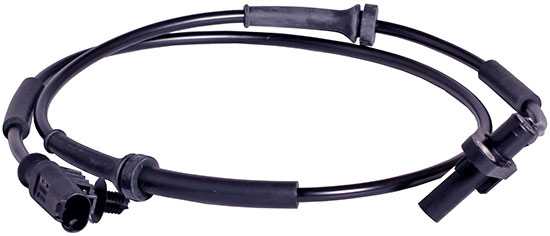

Датчик абс

Система состоит из множества узлов, каждый из которых выполняет индивидуальную функцию. Одним из главных элементов является датчик. Какие задачи несет на себе это устройство? Как проверить датчик АБС на работоспособность? Стоит ли ремонтировать неисправный узел? Эти и ряд других моментов рассмотрим ниже.

Конструктивные особенности и неисправности АБС

Принцип действия датчика основан на фиксации информации, касающейся скорости вращения колеса, с последующей передачей данных на центральный орган системы. Блок управления анализирует поступившие параметры и раздает команды элементам гидравлической системы авто. Благодаря своевременному изменению давления жидкости в тормозной системе, исключается блокирование колес при нажатии на тормоз.

Несмотря на надежность, датчик ABS время от времени выходит из строя, из-за чего управляющий блок получает некорректные сигналы, или же они и вовсе к нему не доходят. В такой ситуации требуется проверка датчика АБС с последующей заменой устройства (при выявлении поломки).

Самая распространенная проблема — разрыв питающей цепи между управляющим блоком и контролирующим датчиком. Также возможен выход из строя датчика с последующей передачей искаженной информации.

Распознать проблему с ABS несложно. Она проявляет себя свечением соответствующей лампочки в процессе движения. При этом точная диагностика возможна только после проверки устройства. Перед принятием решения о замене, проверке датчика, определите, исправна система или нет.

Распознать поломку можно по следующим признакам:

1. Система проходит тестирование, после чего обнаруживается ошибка ABS. Вероятные причины — сбои в работе контроллера, отсутствие сигналов со стороны датчика измерения угловых скоростей.

2. После активации ABS система проходит проверку и выявляет поломку. При этом устройство продолжает работу. Такое возможно при наличии неисправности датчика АБС, к примеру, в случае его обрыва.

3. Система проходит диагностику и отключается. Вероятные причины — обрыв или плохое качество контактных соединений, замыкание датчика на кузов.

4. ABS не работает вовсе. Это возможно из-за нарушений в проводке (к примеру, обрыв провода в цепи питания датчика), износа ступичных подшипников, повреждения датчиков колес и так далее.

Что делать в этом случае, как измерить сопротивление?

Как видно из рассмотренных выше вариантов поломки, большая часть проблем связана именно с датчиком ABS. При этом информация о неисправности сразу проявляет себя в виде свечения контрольной лампы.

Загорелась лампочка АБС

Вопрос в том, как проверить датчик АБС без дополнительной траты средств и обращения на сервис. Все, что требуется для решения задачи — комбинированный прибор или мультиметр, мануал к автомобилю и провода с разъемами PIN. По возможности привлекайте помощника.

Для проверки сопротивления переводите мультиметр в режим омметра, после чего действуйте так:

  • С помощью подъемного устройства (домкрата) поднимайте машину.
  • Демонтируйте колесо, если оно ограничивает доступ к датчику.
  • Выкручивайте винт, который удерживает устройство (его несложно найти в задней части ступицы).
  • Снимайте корпус, защищающий управляющий блок, а далее — снимайте разъемы, через которые идет питание на контроллеры.
  • Внедряйте в цепь провода с PIN-разъемами, после чего коммутируйте их с датчиком и мультиметром.
  • Измеряйте сопротивление и сверяйте полученный параметр с тем, что рекомендует производитель авто.
  • Проверяйте провода на факт целостности и короткого замыкания.

Попросите помощника несколько раз прокрутить колесо. При этом контролируйте и записывайте параметры сопротивления. Если датчик исправен, то при вращении показатель сопротивления будет меняться. Нормальные параметры такие (измерения производятся по отношению к датчику):

  • Устройство-ножка — 5-26 Ом.
  • Устройство-«масса» — от 20 кОм и более.

Как измерить напряжение, другие способы проверки

Теперь рассмотрим, как проверить датчик АБС тестером путем проверки напряжения.

Действуйте так:

  • Переводите мультиметр в режим, позволяющий измерять постоянное напряжение.
  • Поднимайте машину домкратом и вывешивайте колеса.
  • Подключайте PIN-разъемы проводки и коммутируйте их с измерительным прибором.
  • Вращайте колесо со скоростью один оборот в секунду.

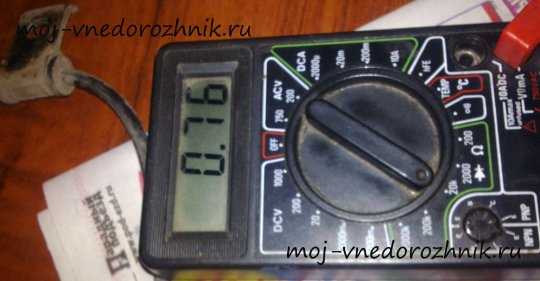

Если датчик целый, то вольтметр показывает напряжение в диапазоне 0,25-1,2 Вольта. При этом учтите, что при повышении частоты прокручивания колеса цифры на приборе также будут меняться в сторону увеличения.

Проверка датчика тестером

Измерение с помощью мультиметра — не единственный способ проверки. Для выявления поломки можно использовать более точное устройство — осциллограф. После подключения прибора на дисплее отражается график. Анализируя амплитуду, можно делать выводы о параметрах сопротивления и исправности датчика в целом.

Проблема в том, что осциллограф слишком дорогой для применения в условиях гаража, да и для его использования требуются навыки. Часто такой прибор применяется на специализированных СТО и используется для точной диагностики проблемы.

Современные системы ABS способны на самостоятельную проверку. Если активировать эту опцию, можно увидеть код неисправности (набор букв и цифр). Далее с помощью мануала к автомобилю разгадывайте полученные данные и точно определяйте причину поломки.

Возможен ли ремонт датчика?

В случае неисправности устройство требует замены (как снять датчик АБС, было рассмотрено выше). Перед началом работ обратитесь к дилеру, и закажите новую деталь. После проведения работ протестируйте устройство на факт исправности. Для этого найдите ровный участок трассы, разгоните машину до 30-40 километров в час, после чего резко выжмите тормоз.

Если все сделано правильно, то под ногой будут ощущаться импульсы, а автомобиль остановится. В случае повреждения проводки последняя должна быть заменена, а далее диагностируйте систему по уже рассмотренному алгоритму.

Помните, что при выходе из строя датчика ремонтировать его нельзя. Единственный выход — замена. Что можно починить, так это проводку, которая меняется, либо ремонтируется с помощью паяльника и изоляционной ленты.

При подключении проводки будьте внимательны и учтите полярность датчика. Чтобы избежать ошибок, загляните в инструкцию, где указаны необходимые обозначения. Удачи на дорогах и конечно же без поломок.

remontavtovaz.ru

Как проверить датчик АБС тестером на работоспособность

Исправность антиблокировочной системы тормозов – основа безопасной езды на автомобиле, особенно в условиях сложной дорожной обстановки. Если в процессе управления транспортным средством на приборной панели загорелся индикатор неисправности системы ABS, следует немедленно принять меры по ее устранению.

Даже, если один из датчиков АБС работает некорректно, это приводит к полному отказу антиблокировочной, противобуксовочной систем, неисправности системы курсовой устойчивости, если они установлены на автомобиле.

Диагностика системы ABS

Перед тем, как приступить к проверке датчика АБС, следует определить, какой из них не передает сигнал. Проще всего это сделать с помощью компьютерной диагностики.

Для автомобилей после 2000-х годов выпуска это не представляет труда. OBD-сканеры четко определяют какой из них не дает информации о состоянии вращательного движения колеса.

Но далеко не всегда эта информация свидетельствует о неисправности самого датчика. Наоборот, как правило, сам датчик  АБС исправен, а неисправность заключается в проводке, идущей к нему либо считывающему устройству вращения колеса.

Принцип работы датчика АБС

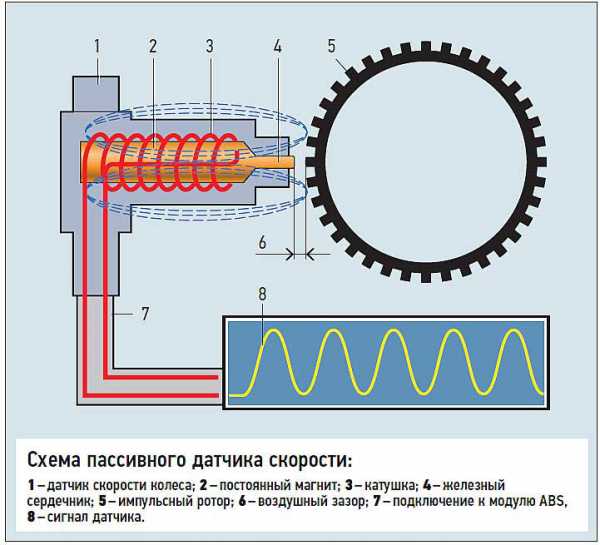

Датчик ABS – электромагнитный. То есть в него встроены индуктивность и магнитный сердечник, которые реагируют на сигнал, поступающий при вращении колес.

Автолюбители со стажем знают, что при торможении на скользкой дороге на педаль тормоза следует нажимать прерывисто, чтобы исключить блокировку колес, следовательно, что может привести к неуправляемости  автомобиля.

В принципе, такую функцию выполняет блок ABS. Он не дает заблокировать колеса. Если диагностика показала на неисправность датчика АБС, сначала следует убедиться в его работоспособности.

Конкретно компьютерная диагностика может показать неисправности «обрыв или короткое замыкание» или «отсутствие сигнала». И в том и в другом случае может быть виноват датчик ABS.

Как тестером проверить датчик АБС на работоспособность

Его работоспособность можно проверить с помощью мультиметра. Для этого необходимо перевести  мультиметр в положение «диод». Почему? Большинство датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы. То есть обычная прозвонка может привести к неправильным сведениям.

Его необходимо «прозвонить» в обоих направлениях. Обычно сопротивление датчика АБС составляет от нескольких сотен Ом до 2 килоОм.

Однако, прозвонка датчика непосредственно от его разъема не дает полной информации о прохождении его сигнала до блока ABS.

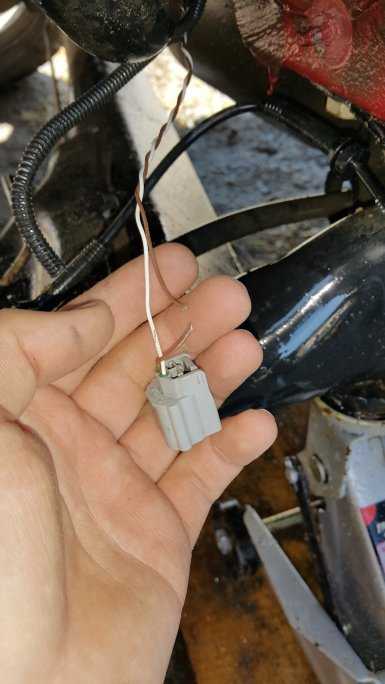

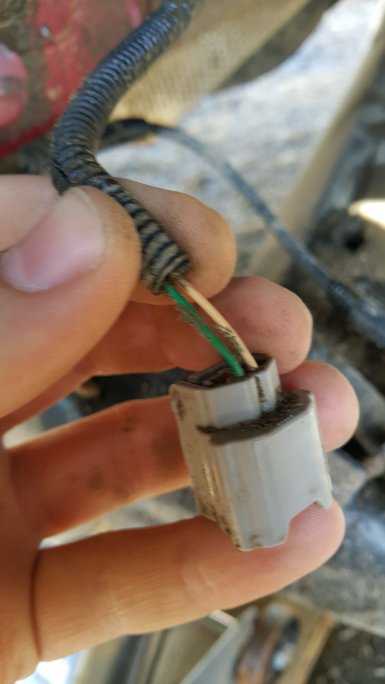

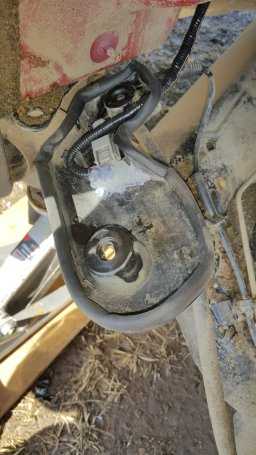

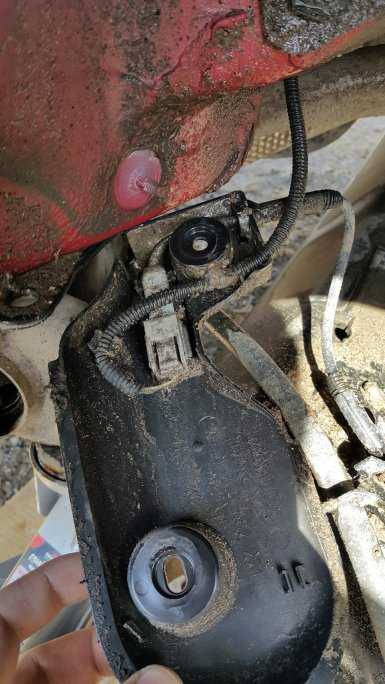

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно часто такие неисправности встречаются для датчиков ABS задних колес, так как длина кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В процессе ремонта систем ABS имеются случаи до трех переломов либо протираний кабелей датчиков антиблокировочной системы.

Для того, чтобы проверить датчик от блока управления ABS, необходимо найти в справочниках либо Интернете распиновку (подключение) разъема. Далее следует отсоединить разъем от блока и прозвонить датчики АБС непосредственно от контактов разъема, как показано на примере:

Еще раз напоминаем, вид разъема ABS и контакты датчиков для каждой модели автомобиля будет различен, следует пользоваться справочными данными. На блоках ABS (их легко найти под капотом по большому количеству подходящих к ним тормозным трубкам) обычно наносят их классификацию, например BOSCH 5.2.

Если в результате проверки мультиметром датчик АБС прозванивается в одном или обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он выполнен в виде катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет большое  количество (до нескольких тысяч) витков очень тонкого изолированного провода.




Часто внутрь датчика попадает влага, а это весьма вероятно, так как он расположен в наиболее подверженной коррозии зоне в непосредственной близости колес. Вода, особенно солевой раствор, могут вызвать межвитковые замыкания. В таком случае сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз. Это приводит к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Очень часто в процессе эксплуатации, особенно после замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. Компьютерная диагностика показывает отсутствие сигнала датчика АБС, например, правого переднего колеса.

Владелец производит его замену, основываясь на показания диагностики, но система ABS остается все равно неисправной. Иногда после удаления ошибки сканером, лампочка неисправности потухает, но стоит проехать несколько сотен метров, произвести пару торможений, загорается вновь.

Здесь дело не в датчике, а в конструктивных особенностях формирования сигнала (индуцирования) датчика вращения колес.

Конструктивные особенности

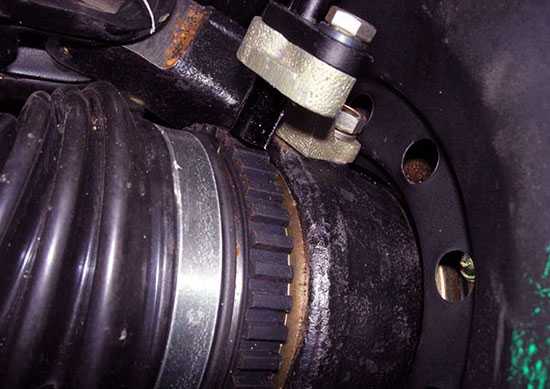

На рисунке выше был показан случай, когда в качестве индуцирующего элемента используется гребенчатое кольцо, располагающееся на ступице. Торец датчика находится в непосредственной близости от гребенки из магнитомягкого материала. Расстояние зазора обычно от 0,2 до 0,8 миллиметров.

Иногда в зону зазора попадает грязь, мелкие камешки. Это может привести к тому, что зазор увеличится (датчик оттолкнется, либо разрушится его наконечник).  Сигнал резко уменьшится. Иногда к этому приводит даже засорение гребенки.

Поэтому перед заменой датчика следует почистить гребенку, лучше с использованием растворителя или дизтоплива (но не бензина, это может привести к возгоранию).

Затем с помощью щупа проконтролировать величину зазора, она должна быть не более 1 мм. Если нет набора щупов, можно визуально проверить, нет ли видимых разрушений элементов его конструкции. Для большей точности можно сравнить с его элементами противоположного колеса.

Если имеются разрушения металлической конструкции гребенки колеса, следует ее заменить.

В некоторых автомобилях индуцирующий элемент выполнен в виде резинового кольца, в которое вмонтированы магнитные вставки.

В процессе ремонта неопытные механики, не осознавая назначение этих колец, просто их не одевают, что приводит к неисправности системы ABS .

В настоящее время часто используются ленты, состоящие из микромагнитных элементов.

В процессе ремонта ступицы эту ленту иногда повреждают, даже не замечая этого. В таком случае датчик АБС также будет работать некорректно.

При замене подшипников ступицы следует обратить внимание, нет ли на нем индуцирующего кольца. На рисунке изображен подшипник с полуразрушенным кольцом. На уцелевшей части видны сегменты магнитных элементов.

При самостоятельном ремонте ступиц колес следует обязательно обращать внимание на конструктивные элементы, расположенные вблизи датчиков ABS.

Советы

Чтобы неисправности датчиков АБС случались как можно реже, следует:

  • стараться избегать движения по местности с низкорослым кустарником, чтобы не повредить кабель ABS;
  • периодически чистить мягкой щеткой место зазора между ним и металлической гребенкой;
  • ремонт ступиц колес, рычагов подвески доверять механикам, имеющим представление о работе системы ABS.

Простая схема самодельного зарядного устройства для автомобильного аккумулятора выручающего в крайних случаях.

Как проверить сопротивление высоковольтных проводов мультиметром.

Почему закипает аккумулятор https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kipit-akkumulyator-na-mashine.html на автомобиле.

Видео — как проверить какой датчик АБС не работает на BMW e32/34:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу

Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Датчик АБС: проверка, как прозвонить тестером

Система антиблокировки тормозов присутствует почти на всех современных автомобилях. Это обусловлено высокими требованиями безопасности, так как АБС оказывает реальную помощь в случае экстренного торможения и сложных дорожных условиях. Важными элементами системы выступают датчики, фиксирующие скорость вращения колес. Несмотря на высокую надежность и способность работать длительное время, устройство иногда ломается.

Назначение и принцип работы датчика АБС

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

  1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
  2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
  3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
  4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

  1. Бортовой компьютер выдает код ошибки системы АБС.
  2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
  3. Происходит блокировка колес при экстренном торможении.
  4. Появление сигнала стояночного тормоза, когда тот отключен.

Проверка датчика АБС

При неисправности датчика ABS к блоку управления перестают поступать команды, и система перестает работать, что определяется блокировкой колес при торможении. Возможные неисправности устройства определяются тестером. Для этого необходимы сам тестер, паяльник и пины для ремонта. Пины подключают к разъемам, а прибором производят замеры сопротивления датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивление отсутствует, значит в цепи произошло короткое замыкание, если оно стремится к бесконечности – значит произошел обрыв в цепи. Полная диагностика датчика проводится методом прозвона всей его проводки, так как одной из причин сбоев в работе является нарушение целостности проводов. Исправное устройство имеет следующие показатели:

  1. Сопротивление изоляции – более 20 кОм.
  2. Ножка – датчик ABS передний правый, сопротивление от 7 до 25 кОм.
  3. Ножка – датчик ABS задний правый, сопротивление от 6 до 24 кОм.

Проверку датчиков можно осуществить и в режиме вольтметра. Тест каждого датчика проводят по очереди, используя следующий алгоритм:

  1. Поддомкратив необходимое колесо, соединяют разъемы ПИН-кабеля с тестером.
  2. Производят вращение колеса с частотой 1 об/сек.

Исправный датчик должен выдавать показания в пределах 0,25-1,2 В. Увеличение частоты вращения колеса должно повышать показатель напряжения. Более информативные сведения при тестировании датчика можно получить при помощи осциллографа, но прибор стоит достаточно дорого, для обслуживания требует наличия специальных знаний и условий.

Ремонт датчика АБС

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

  • Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
  • Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

  1. При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
  2. Определяют расположение устройства и метод его демонтажа.
  3. Откручивают болт, удерживающий устройство в рабочем положении.
  4. Датчик снимают и визуально исследуют на повреждения.
  5. Устанавливают новый датчик.
  6. Правильно подключают все электрические соединения.
  7. Фиксируют устройство болтом, открученным ранее.
  8. После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

voditelauto.ru

Как проверить датчик АБС? (решено) — 2 ответа

Собственноручно сможешь разве сопротивление да напряжение замерить и проверить проводку. Работоспособность датчика абс проверить лучше всего естественно осциллографом подключить и покрутив колесо увидим синусоиду (замер частоты и уровня колебания импульсов, передаваемых датчиком), можно цешку стрелочную (увидим отклонение стрелки), цифровая цешка покажет увеличение напряжения.

Этот номер не пройдет на новых на новых машинках, там нет сектора, там намагничен подшипник и в качестве датчика стоит датчик холла.

Для проверки исправности можно изготовить «пробник», состоящий из обыкновенного сопротивления на 900 – 1200 с проводами, заканчивающимися отдельными штырьками, которые «входят» в разъем. — Выворачивая колеса в одну и другую сторону попеременно подсоединять «пробник» к разъемам, включать зажигание и смотреть на поведение лампочки ABS на панели приборов. Если при подсоединении «пробника» к одному из разъемов лампочка погаснет – неисправность заключается именно в этом датчике.

Теперь поподробнее о проверке датчика тестером. Для того, чтобы проверить датчик АБС нужен мультиметр (тестер). Проверяем сопротивление, на разных авто оно разное (1,2–1,8 кОм), в общем все датчики должны иметь приблизительно одинаковое значение. При этом шевелишь провода к датчику в тех местах, где они чаще всего гнутся (между кузовом и ступицей), показания мультиметра не должны изменяться, иначе в проводке обрыв. Если вышеописанный тест проходит, то переключаешь мультиметр в режим измерения по напряжению, раскручиваешь колесо до 50 об/мин и измеряешь напряжение, выдаваемое датчиком. Величину напряжения где то около 2В (на всех датчиках одно и то же).

Таким образом, если сопротивление в норме, датчик жив. Но помни что подручными средствами можно проверишь только сопротивление и напряжение датчика системы ESP. Но чтобы убедится в его работоспособности, надо как минимум вагком подключить, поскольку кроме исправности проводки и обмотки датчика, есть проблема с регулировкой зазора (угол считывание), которая и диагностируется VAG-комом.

etlib.ru

Как проверить датчик АБС тестером. Видео проверки на работоспособность датчика ABS мультиметром

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Разновидности конструкции

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

  • на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
  • датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

  • обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
  • отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
  • короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.

Применение эффекта Холла

Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы. Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.

Метод диагностики

Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.

Для проверки необходимо перевести тестер в режим измерения постоянного напряжения. Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.

Автономная проверка

Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится. Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом). Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.

Поскольку чувствительный элемент будет снят с автомобиля, имитировать вращение маркерного диска можно перемещением магнита вблизи чувствительного элемента.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели. Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Будьте крайне аккуратны при демонтаже датчика. Часто они прикипают, но удары либо иное применение грубой силы может привести к повреждению пластикового корпуса. При установке следите за тем, чтобы между задающим диском и чувствительным элементом был корректный воздушный зазор.

autolirika.ru
