Инструмент

Не обозначено

Автосервисы рядом

Инструменты:

Отвертка плоская малая
Отвертка крестовая средняя

Ключ трещоточный
Головка Torx T20
Головка на 8 мм
Головка на 10 мм
Плоскогубцы

Примечания:

Работу проводите при ремонте и замене заднего бампера. Операции по снятию бампера выполняйте с помощником.

1. Снимите брызговики левого и правого задних колес, как описано в этой статье.

2. Снимите задние фонари, как описано здесь.

3. В колесной арке левого заднего колеса крестовой отверткой отверните саморез крепления заднего бампера Лада Гранта к кузову.

4. Аналогично отверните саморез в арке правого колеса.

Открыв крышку багажника, головкой на 10 мм отверните восемь саморезов 1 верхнего крепления бампера к кузову.

6. Снизу автомобиля тем же инструментом отверните три самореза 1 нижнего крепления бампера к кузову, а также, с помощью крестовой отвертки, отверните винты 2 фиксации грязезащитного фартука к кузову.

7. Выведите левую боковину бампера Лада Гранта из щели, образованной задним крылом и приваренной к нему прижимной накладкой.

8. Аналогичную операцию выполните с другой стороны автомобиля.

9. Снимите задний бампер.

10. Установите задний бампер на Лада Гранта в обратной последовательности.

В статье не хватает:

Фото инструмента

Источник: carpedia.club

favorite 0

bookmark_border

Снятие заднего бампера | ВАЗ

Вы здесь

Инструкции по ремонту автомобилей » ВАЗ » Лада Гранта

Снятие заднего бампера Лада Гранта (ВАЗ 11183, 21116)

Работу проводим при ремонте и замене заднего бампера.

Операции по снятию бампера выполняем с помощником.

Снимаем брызговики левого и правого задних колес (см. «Снятие брызговиков задних колес»).

Снимаем задние фонари (см. «Снятие заднего фонаря»). В колесной арке левого заднего колеса…

…крестообразной отверткой отворачиваем саморез крепления бампера к кузову. Аналогично отворачиваем саморез в арке правого колеса.

Открыв крышку багажника…

…головкой «на 10» отворачиваем восемь саморезов верхнего крепления бампера к кузову.

Расположение саморезов верхнего крепления заднего бампера. Снизу автомобиля…

…тем же инструментом отворачиваем три самореза нижнего крепления бампера к кузову.

Выводим левую боковину бампера из щели, образованной задним крылом и приваренной к нему прижимной накладкой. Аналогичную операцию выполняем с другой стороны автомобиля.

Снимаем задний бампер. Устанавливаем задний бампер в обратной последовательности.

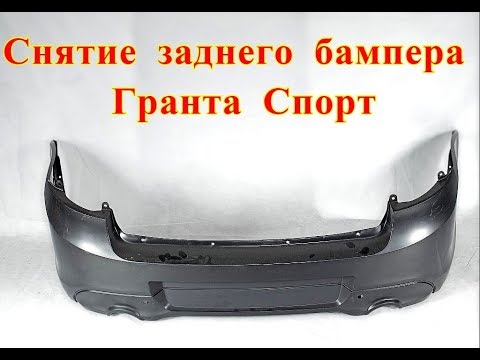

Видео по теме «lada Granta. Снятие заднего бампера»

Другие материалы раздела

Техническое описание

Технические характеристики автомобиля

Паспортные данные автомобиля

Расположение органов управления и приборов

Ключи к автомобилю

Выключатель (замок) зажигания

Передние и задние двери

Капот

Крышка багажника

Пробка заливной горловины топливного бака

Сиденья

Зеркала заднего вида

Плафон освещения салона

Комбинация приборов

Рукоятка регулировки положения рулевого колеса Granta

Подрулевые переключатели

Блок управления направления пучков света фар Granta

Блок управления системой отопления и вентиляции Granta

Техника безопасности при обслуживании и ремонте Granta

Расположение основных узлов и агрегатов Granta

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Замена щеток очистителя ветрового стекла

Проверка уровня жидкости в бачке омывателя ветрового стекла

Проверка уровня масла в двигателе

Замена масла и масляного фильтра двигателя

Проверка уровня и доливка охлаждающей жидкости Granta

Замена охлаждающей жидкости

Проверка состояния и замена свечей зажигания Granta

Снятие сменного элемента воздушного фильтра Granta

Замена топливного фильтра

Регулировка тепловых зазоров в приводе клапанов газораспределительногомеханизма Lada

Проверка состояния и замена ремня привода генератора

Проверка состояния и замена ремня привода газораспределительногомеханизма Lada

Проверка состояния системы выпуска отработавших газов

Проверка уровня масла в коробке передач

Замена масла в коробке передач

Проверка уровня жидкости в бачке гидропривода тормозов

Прокачка гидропривода тормозов Granta (ВАЗ-11183,

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния тормозной системы

Регулировка стояночного тормоза

Замена фильтра системы отопления и вентиляции

Регулировка направления пучков света фар

Коленчатый вал не проворачивается стартером

Сильный шум при работе стартера

Коленчатый вал проворачивается стартером, но двигатель не пускается

Двигатель работает неустойчиво

ДТП в России

03. 23.21
ДТП в Омске
07.30.19
ДТП с переворотом в центре Волгограда
07.30.19
Упоротое быдло (c)
07.30.19
Фургон не проскочил
07.29.19
Жесткое ДТП под Киевом
07.29.19
ДТП с участием скорой в Туле

Снимаем передний бампер на Лада Гранта своими руками: видео и фото

Инструкция по снятию заднего бампера на Лада Гранта

Содержание

Инструменты для демонтажа

Естественно, что для работы вам потребуется обзавестись некоторыми инструментами. Скорее всего, они уже есть у вас, но подготовить их заранее не будет лишним даже в этом случае.

В список необходимых инструментов входит:

отвёртка типа «Филипс» с крестообразным наконечником;
рожковый ключ «на 10». Его можно заменить накидным ключом аналогичного размера;
помимо этого, потребуется ещё пара ключей типа TORX T-20 и TORX T-30.

Также не лишним будет позаботиться о том, чтобы подстелить картон или ткань себе под спину, дабы не испачкать её и не простудить. Если автомобиль будет установлен на подъёмнике или эстакаде, то таких мер безопасности не потребуется.

Лада Гранта Лифтбек 2014, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — своими руками

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Все комментарии

Пошаговая замена заднего бампера Лады Гранта своими руками

У каждой современной модели автомобиля, независимо от марки, задний бампер является поглощающим энергию устройством. Он помогает избежать деформации кузова при легких «травмах», приняв большую часть ударной силы на себя в качестве своеобразного буфера. Потому и сам страдает всегда в первую очередь. Обычно за задним бампером прячется особый усилитель, который сделан из направленно расположенного металла, программирующего при ударе изначально спроектированную деформацию кузова, чтобы обезопасить пассажиров при сильных столкновениях.

Кроме всего выше сказанного, бампер добавляет и своеобразной эстетической привлекательности авто, не важно, седан у вас или лифтбек. Завершая общую идею дизайна транспортного средства, он является частью полноценной картины, идеально сочетаясь с общим стилем.

Разработаны стандарты по уровню расположения бамперов на разных моделях авто. Это необходимо для того, чтобы в случае аварии они выполняли свою непосредственную функцию – защищали корпус и отводили повреждения при ударе в нужную сторону кузова. Ударопоглощающая характеристика «бруса» тоже соответствует своим нормам. Если изначально их делали способными выдерживать удар на скорости 5 миль в час (около 8 км), то в 2009 году было решено оставить стандарт вдвое меньше. Якобы так безопаснее для пешеходов.

Не суть важно почему, но вам вдруг понадобилась замена заднего бампера на вашей Ладе Гранта.

Может, даже необязательно замена, а просто снять, чтобы установить парктроник (АПС – акустическая парковочная система), камеру заднего вида, обнаружить скрытые повреждения после ДТП и т. п. Но вы сталкиваетесь с этим впервые и не знаете даже с какой стороны подойти к нему. Мы поможем решить эту проблему.

Снятие заднего бампера Lada Granta

Инструменты:

Отвертка плоская малая
Отвертка крестовая средняя
Ключ трещоточный
Головка Torx T20
Головка на 8 мм
Головка на 10 мм
Плоскогубцы

Примечания:

Работу проводите при ремонте и замене заднего бампера. Операции по снятию бампера выполняйте с помощником.

1. Снимите брызговики левого и правого задних колес, как описано в этой статье.

2. Снимите задние фонари, как описано здесь.

3. В колесной арке левого заднего колеса крестовой отверткой отверните саморез крепления бампера к кузову.

4. Аналогично отверните саморез в арке правого колеса.

5. Открыв крышку багажника, головкой на 10 мм отверните восемь саморезов 1 верхнего крепления бампера к кузову.

7. Выведите левую боковину бампера из щели, образованной задним крылом и приваренной к нему прижимной накладкой.

8. Аналогичную операцию выполните с другой стороны автомобиля.

9. Снимите задний бампер.

10. Установите задний бампер на место в обратной последовательности.

В статье не хватает:

Фото инструмента

Официальный сервисный центр LADA АвтоГЕРМЕС обслуживает модели Granta седан всех поколений:

Поколение	Комплектации	Года выпуска
I	1. 6: Sport 1.6 MT, 1.6 AMT, 1.6 AT, 1.6 MT	2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018
I РЕСТАЙЛИНГ	1.6: 1.6 MT5 LADA #CLUB, 1.6 MT5 Luxe, 1.6 MT5 Classic, 1.6 MT5 Classic/Optima, 1.6 MT5 Comfort, 1.6 MT5 Standard, 1.6 AT4 Comfort, 1.6 AT4 Luxe, 1.6 MT5 Luxe/Prestige, 1.6 MT5 Luxe/Prestige/LADA Connect	2021

Сервисный центр: Пн.-Вс. 7:00-21:00

ул. Красная Сосна, д. 5, с. 1

м. ВДНХ, ст. Ростокино

Рязанский пр-т, д. 2, с. 27

м. Нижегородская, м. Стахановская, м. Рязанский пр-т, м. Окская

Западная коммунальная зона, ш. Энтузиастов, д. 12А

м. Новогиреево, м. Выхино, м. Партизанская

Общие вопросы по обвесу 2190

Ответим на пару-тройку основных вопросов по бамперам Гранты.

Отличия бамперов седан и лифтбек

Принцип работы с передними-задними бамперами на седане и лифтбеке одинаков! Никаких принципиальных отличий нет.

Для чего может потребоваться замена бампера

Возможная причина для замены обвеса на ВАЗ 2190:

Мелкое (или крупное) ДТП;
Установка неродного обвеса;
Монтаж дополнительных устройств: нештатного парктроника, камеры заднего вида и т.п.;
Любопытство.

Вариантов нештатных обвесов для Лады сегодня много.

Неродные обвесы делают неофициально. Отсюда возможны проблемы со стыками и непопаданием в цвет.

Где найти усилитель переднего бампера

В отличие от дорестайлинговых Калин, на Гранте с завода идет усилитель бампера. Многие путают его с обычным креплением. Доступ к детали получите только после демонтажа переднего обвеса.

Усилитель на Ладе скорее символический, как и заводская защита картера. Но на Калине нет и такого.

Порядок работы по демонтажу заднего бампера

Как только все инструменты подобраны, и находятся в непосредственной близости к вам, можно приступать к работе. Для этого вам нужно будет взять ключ TORX T-30 с головкой «на 10», а также отвертку с крестообразным наконечником.

Аккуратно убираем брызговики, если они присутствуют.
После этого вы доберетесь к детали, по обеим сторонам которой можно обнаружить по винту. Они и фиксируют бампер на колесных арках. Как несложно догадаться, открутить винты нужно на обоих колёсах.
Схема болтов закрылок и крепления бампера к заднему крылу
Теперь потребуется убрать сразу три болта, которые удерживают бампер на кузове автомобиля.
Три болта крепления фары к кузову автомобиля
После этого у вас откроется доступ к задним фарам, которые нужно будет аккуратно снять. Они практически ничем не удерживаются, так что проблем с этим возникнуть не должно.
Фара крепится на таких защелках
Откручиваем два винта под фарами.
Два винта крепления бампера под фарами
Теперь наступает очередь восьми винтов, фиксирующих бампер на верхней части кузова. Все они располагаются в один ряд. Учитывайте только то, что винты есть и под фарами. И, если их не открутить, то бампер останется недвижимым.
8 мест крепления заднего бампера (4 места в открытом доступе, 2 под левой фарой и 2 под правой фарой)
На боковых частях бампера есть особые защелки, которые крепят деталь к автомобилю. С ними нужно быть очень осторожным, так как сломать их крайне просто. Особенно легко это сделать, если автомобиль уже простоял несколько зим на улице.
И лишь сейчас можно аккуратно отвести деталь от кузова машины на небольшое расстояние. Но оно не должно превышать размер жгута проводов, которые там находятся.
Этот жгут аккуратно поддевается отверткой или любым другим подходящим предметом. Важно вытащить жгут из резины аккуратно, так как он плотно уложен в кузовные отверстия. Если самостоятельно справиться вы не можете, то стоит позвать на помощь ещё одного человека.
Как только жгут окажется в досягаемости к вам, можно аккуратно расцеплять колодки проводов. Этим самым вы отключите освещение номерного знака, и сделаете возможным снять бампер полностью.
Снятый бампер аккуратно лежит в сторонке

Естественно, что установка бампера Лада Гранта производится в обратном порядке с точным соблюдением всех пунктов.

Демонтаж бампера

Естественно, что голыми руками мы ничего не сможем сделать. Для нормальной работы нам потребуется использовать специальные инструменты. Тем не менее, их нужно будет совсем немного.

В каких случаях может потребоваться снятие заднего бампера?

Замена бампера в результате ДТП

Учитывая популярность автомобиля Лада Гранта у нас в стране, а также в государствах ближнего зарубежья, можно заметить, что на дорогах появляется всё больше экземпляров данного автомобиля. А значит, и «травмируют» они свои бамперы очень часто. Так что, снять бампер может быть нужно для того, чтобы заменить его новым.

Демонтаж бампера уместен и тогда, когда вы желаете заменить его другой моделью, создав своему автомобилю новый имидж.

Тюнинговые модели бамперов

Бампер «Я робот» на Гранту

Популярностью сейчас пользуется бампер типа «Я — робот», в котором учитывается множество параметров, включая и повышение аэродинамических характеристик. Впрочем, подобные спецификации более характерны для переднего бампера, тогда как задний бампер исключительно улучшает внешний вид машины. К тому же, такой бампер будет очень просто закрепить, так как он полностью совмещается с заводскими креплениями.

Нестандартный задний бампер

Конструкция бампера типа STM значительно повысит эффективность охлаждения тормозов, что предпочитают практичные автолюбители.

Для чего нужен демонтаж переднего бампера

Периодически, в силу различных причин, перед автовладельцем возникает необходимость самостоятельно произвести какие-либо работы с автомобилем, которые подразумевают снятие переднего бампера.

Установка или замена осветительных приборов, находящихся во фронтальной части автомобиля.
Работы с электропроводкой.
Ремонт и замена сигнального прибора.
Тюнинговые работы.
Рихтовка, ремонт бампера или его замена.
Покраска кузова.
Установка датчиков, например, внешнего температурного.
Монтаж дополнительного оборудования и устройств.

Для того чтобы открепить фронтальный обвес самостоятельно, автовладельцу понадобится самый простой набор инструментов и вспомогательных материалов.

Напоминалка

Для снятия переднего/заднего обвеса лучше использовать подъемник;
Потребуются: крестовая отвертка, торцевой ключ на 10, звездочка Торкс-20/30, трещотка с набором головок;
Просто, но важно: помыть машину перед работой, так как будем возиться с самой грязной частью авто;
После демонтажа всех точек крепления проверить и отключить всю проводку, типа ПТФ, подсветки номера или парктроника.

Нравится работать с Грантой? Смотрите другие статьи. Например, как поставить акустику самостоятельно.

Пишите комментарии. Это важно – иначе мы будем упускать детали или потеряем мотивацию.

источник

Родное лучше?

А вот коврик в багажник то можно купить и неродной, решили мы. В салоне были родные от старого владельца, состояние очень хорошее. Купленная нами китайская подстилка в багажник, по-другому ее никак не назовешь, нас разочаровала. Она перекоробилась сразу же, хотя была не зима. Вынуть ее для очистки и назад постелить проблематично, боялись что лопнет.

Правильно говорят автовладельцы, родные коврики не скользнут под педаль в самый неподходящий момент, родные сидят как влитые в отличие от универсальных. Тем боле сейчас разница в цене не большая, сэкономив на ковриках, потом будешь себя винить.

Тоже можно сказать и про родные чехлы, в отличие от универсальных , они сидят замечательно, и если уж брать неоригинал, то хотя бы не самый дешевый, эта тряпка и года не проживет.

Как снять задний бампер?

Модератор: вольвит

бдсам: Сообщения: 28; Присоединился: Чт, 16 декабря 2010 г. , 20:27; Местонахождение: США

Как снять задний бампер?

Цитировать

Сообщение от bdsams » Вт, 22 марта 2011 г., 18:13

Мне удалось врезаться в небольшой столб и получить вмятину приличного размера на бампере … дилер требует 700, чтобы заменить его, но я хочу попробовать сними его, выдави вмятину и посмотри как он выглядит.

2008 PF LE 4×4 V6

Верх

1 марта: Спонсируемый член; Сообщения: 1043; Присоединился: Пт, 19 июня 2009 г., 9:08; Местонахождение: Ca

Цитировать

Сообщение от март1 » Ср, 23 марта 2011 г., 00:34

попробуй применить тепловую пушку изнутри, но осторожно.

Я делал это пару раз на своем переднем бампере, прежде чем наконец-то поменял его.

Верх

pawjr74: Сообщения: 597; Присоединился: Вт, 23 марта 2010 г., 9:11; Местонахождение: Гилберт, AZ

Цитировать

Сообщениеот pawjr74 » Ср, 23 марта 2011 г., 6:25

Удалите все винты и зажимы по переднему краю (у боковой панели), снизу и под подъемной дверью. Вы должны снять задние фонари, чтобы получить доступ к зажимам, спрятанным под ними.

Бампер также защелкивается вдоль боковых панелей. маленькие выступы могут сломаться, когда вы снимаете крышку, поэтому будьте осторожны.

Верх

бдсам: Сообщения: 28; Присоединился: Чт, 16 декабря 2010 г., 20:27; Местонахождение: США

Цитировать

Postby bdsams » Wed Mar 23, 2011 7:02 am

pawjr74 написал: Удалите все винты и зажимы вдоль переднего края, (на боковой панели) снизу и под подъемной дверью. Вы должны снять задние фонари, чтобы получить доступ к зажимам, спрятанным под ними.
Бампер также защелкивается вдоль боковых панелей. маленькие выступы могут сломаться, когда вы снимаете крышку, поэтому будьте осторожны.

Есть ли способ починить клипсы, если они сломаются? Мне нужно только ослабить одну сторону, чтобы попытаться вытолкнуть вмятину, посоветуйте, как снять клипсы, это делается снизу…

Пытаюсь понять, все это делается из-под автомобиля или это делается из в районе подъемных ворот?

Верх

pawjr74: Сообщения: 597; Присоединился: Вт, 23 марта 2010 г., 9:11; Местонахождение: Гилберт, AZ

Цитировать

Сообщение от pawjr74 » Wed, 23 марта 2011 г., 7:49

Зажимы должны быть пригодны для повторного использования, если снимать осторожно, это маленькие выступы на крышке, которые могут сломаться.

Вот задняя крышка снята…

Крупный план…

Верх

ГОТГУ: Спонсируемый член; Сообщения: 387; Присоединился: Среда, 24 декабря 2008 г., 21:15; Местонахождение: Сент-Луис, Миссури

Цитировать

Postby GOTGOO » Wed Mar 23, 2011 8:27 am

Я думаю, что все мои вкладки выглядят так после того, как я разбил их об землю, из-за чего во время пары приключений по бездорожью выскочили бока. Мой бампер остается на месте, так что не паникуйте, если вы сломаете несколько.

Верх

бдсам: Сообщения: 28; Присоединился: Чт, 16 декабря 2010 г., 20:27; Местонахождение: США

Цитировать

Сообщение от bdsams » Ср, 23 марта 2011 г. , 9:14

Спасибо за помощь, вы выталкиваете выступы снизу (я бы изобразил это с помощью отвертки с плоской головкой?)…

Действительно хочу, я хочу сделать, в настоящее время боковая сторона выскочила, но выступы не сломаны, в идеале я хотел бы найти способ вставить их обратно и попытаться выдавить вмятину, не снимая весь бампер, как в легкодоступном месте.

Верх

pawjr74: Сообщения: 597; Присоединился: Вт, 23 марта 2010 г., 9:11; Местонахождение: Гилберт, AZ

Цитировать

Сообщение от pawjr74 » Ср, 23 марта 2011 г., 10:17

Нет хорошего способа освободить их, нужно просто осторожно потянуть за крышку. Отвертка может поцарапать краску на боковой панели.

Верх

джон12121

Сообщения: 6

Присоединился: Воскресенье, 15 мая 2011 г.

, 22:46

Местонахождение: США

Контакт:

Свяжитесь с john12121

Веб-сайт

Цитировать

Postby john12121 » Вт, 17 мая 2011 г., 22:05

Замена переднего или заднего бампера Pathfinder — простая операция. щиток крыла, удалив его винт и канцелярскую застежку. Проверьте, оснащен ли этот автомобиль держателем для задней двери, и если да, отверните болты, резиновый бампер и направляющую держателя для колеса. Отсоедините зажимы, крепящие верхнюю половину бампера, а затем открутите гайки, соединяющие кронштейны рамы и бампера..и снимите бампер.

Верх

Показать сообщения из предыдущих: Все сообщения1 день7 дней2 недели1 месяц4 месяца6 месяцев1 год Сортировать по АвторуВремя публикацииТема По возрастаниюПо убыванию

Возврат к «2005-2012 Pathfinder (R51)»

Прыгать на

Добро пожаловать на Путь. ..
Объявления
Новые участники, подписывайтесь!
Общий автомобильный
Навигация/GPS/Аудио/Электроника
Подробная информация
Похвала или почта?
Объявления для Pathfinder и аксессуаров Pathfinder
Конкурс «Следопыт месяца».
Nissan Transmission FAIL
2022+ Следопыт (R53)
Следопыт 2013-2020 (R52)
2013+ Следопыт
R52 Двигатель, трансмиссия и трансмиссия
R52 Подвеска и рулевое управление
R52 Электрический
R52 Внутренняя и внешняя части кузова
R52 Тормоза, шины и колеса
R52 Общий чат
2005-2012 Следопыт (R51)
2005-2012 Следопыт (R51)
R51 Двигатель, трансмиссия и трансмиссия
R51 Подвеска и рулевое управление
R51 Электрический
R51 Внутренняя и внешняя часть кузова
R51 Тормоза, шины и колеса
R51 Общий чат
Следопыты старшего поколения
1996-2004 Следопыт (R50)
1986-1995 Следопыт (WD21)
Иди по пути
Дорожное путешествие!!!
Приключения на бездорожье
Фотогалерея
4×4 Технология
Для конкретного региона
Северо-запад США
Северо-восток США
Юго-запад США
Юго-Восток США
Район Великих озер
49-й и 50-й штаты.
Среднеатлантический регион США
Район Скалистых гор
Великобритания/Европа
Администрация форума
Тестовый форум 1
Комментарии и предложения
Объявления для не-Pathfinder

Kia Forte: Замена крышки заднего бампера — Задний бампер — Кузов (внутри и снаружи)

Второе поколение YD (2014-2018) / Kia Forte TD 2014-2018 Руководство по обслуживанию / Кузов (внутри и снаружи) / Задний бампер / Задний Замена крышки бампера

(4 двери)

Наденьте перчатки, чтобы защитить руки.

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите боковую обшивку багажника [LH]. (См. «Отделка багажника»)

2.	Отсоедините главный разъем заднего бампера (А).

3.	Снимите крышку заднего комбинированного фонаря [RH] (A).

4.	Отсоедините разъем (А), а затем ослабьте заднюю комбинацию гайки крепления лампы.

5.	Снимите задний комбинированный фонарь (А).

6.	Ослабьте верхний крепежный винт заднего бампера и зажим.

7.	Ослабьте зажимы нижнего крепления заднего бампера.

8.	Ослабьте болты крепления.

9.	Ослабив крепежный зажим и винты, снимите задний брызговик (А).

10.	Ослабив крепежный винт со стороны заднего бампера, затем отсоедините стороны.

11.	Снимите кожух заднего бампера (А).

12.

Установите в порядке, обратном снятию.

Убедитесь, что разъем подключен правильно.

Замените все поврежденные клипсы.

(2 двери)

Наденьте перчатки, чтобы защитить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите заднюю крышку комбинированного фонаря (А).

2.	Отсоедините разъем (А), а затем ослабьте заднюю комбинацию гайки крепления лампы.

3.	Снимите задний комбинированный фонарь (А).

4.	Ослабьте верхний крепежный винт заднего бампера и зажим.

5.	Ослабьте зажимы нижнего крепления заднего бампера.

6.	Ослабьте болты крепления.

После ослабления крепежных винтов со стороны заднего бампера и зажима, затем отсоедините боковые.

Снимите задний бампер, потянув вверх боковую заднего бампера, а затем вытяните его.

При снятии заднего бампера боковая часть задний бампер может быть поврежден выступом.

8.	Снимите кожух заднего бампера (А).

9.	Отсоедините главный разъем заднего бампера (А).

10.

Установите в порядке, обратном снятию.

Убедитесь, что разъем подключен правильно.

Замените все поврежденные клипсы.

(5двер)

Наденьте перчатки, чтобы защитить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Ослабив крепежные винты, снимите заднюю комбинацию лампа (А).

2.	Отсоедините разъем заднего комбинированного фонаря (А).

3.	Ослабьте винт крепления верхней стороны заднего бампера и зажим.

4.	Ослабьте зажимы нижнего крепления заднего бампера. [левый] [правая]

5.	Ослабьте болты крепления нижней части заднего бампера.

Ослабив крепежные винты со стороны заднего бампера, отсоедините стороны.

Снимите задний бампер, потянув вверх боковую заднего бампера, а затем вытяните его.

При снятии заднего бампера боковая часть задний бампер может быть поврежден выступом.

7.	Снимите кожух заднего бампера (А).

8.	Отсоедините главный разъем заднего бампера (А).

Установите в порядке, обратном снятию.

Убедитесь, что разъем подключен правильно.

Замените все поврежденные клипсы.

Расположение компонентов крышки заднего бампера

(4 двери) 1. Крышка заднего бампера (2 двери) 1. Накладка на задний бампер (5Дверь) 1. Накладка на задний бампер …

Расположение компонентов балки заднего бампера в сборе

(4 двери, 2 двери) 1. Балка заднего бампера в сборе (5Дверь) 1. Балка заднего бампера в сборе …

См. также:

Установка рычага стояночного тормоза
1. Установите узел рычага стояночного тормоза (А). Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут) …

Форма сигнала датчика входной скорости
Рис. 1) Входной/выходной датчик скорости на низкой скорости Рис. 2) Входной/выходной датчик скорости на высокой скорости…

Компоненты
…

Kia Sedona: Процедуры ремонта крышки заднего бампера — Задний бампер — Кузов (внутри и снаружи)

Kia Sedona: Крышка заднего бампера Процедуры ремонта — Задний бампер — Кузов (внутри и снаружи) — Руководство по обслуживанию Kia Sedona YP

Руководства
ОБЩАЯ
II ПОКОЛЕНИЕ
III GEN
Новый
Верх
Карта сайта
Контакты
Поиск

Третье поколение YP (2014-2022) / Руководство по обслуживанию Kia Sedona YP / Кузов (внутри и снаружи) / Задний бампер / Накладка заднего бампера Процедуры ремонта

Замена

•	Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

•	Наденьте перчатки, чтобы защитить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать отделку и панели.

1.	Снимите заднюю крышку комбинированного фонаря (А) с помощью отвертки или съемника.

2.	Ослабив крепежные винты, снимите задний комбинированный фонарь (А).

3.	Нажмите на стопорный штифт, затем отсоедините разъем заднего комбинированного фонаря (А).

4.	Ослабьте зажимы в верхней части заднего бампера.

5.	Снимите задний брызговик (А) после ослабления винтов.

6.	Снимите боковую нижнюю крышку заднего бампера (A) после ослабления крепежных зажимов. [левый] [Правый]

Отсоедините боковую часть заднего бампера.

При снятии заднего бампера боковая часть заднего бампера может быть повреждена выступом.

8.	Нажмите на стопорный штифт, затем отсоедините главный разъем (А) заднего бампера.

9.	Снимите кожух заднего бампера (А).

10.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъемы подключены правильно.

•	Замените все поврежденные зажимы.

Крышка заднего бампера Компоненты и расположение компонентов

Расположение компонента 1. Крышка заднего бампера …

Балка заднего бампера Компоненты в сборе и расположение компонентов

Расположение компонента 1.
