Ford Focus 2 Снятие заднего бампера снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Кузов > Снятие заднего бампера

Работу проводим при ремонте и замене заднего бампера и его усилителя.
Работу следует выполнять с помощником.
Снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей (см. «Замена лампы в заднем противотуманном фонаре и фонаре света заднего хода в автомобиле Форд Фокус 2 с кузовом хэтчбек»).

Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.

Ключом Torx T-25 отворачиваем саморез крепления верхнего держателя брызговика…

…и снимаем держатель.

Отворачиваем остальные два держателя брызговика…

…и снимаем его.

Места крепления левого брызговика.

Аналогично снимаем правый брызговик.

С левой и правой сторон автомобиля головкой «на 10» отворачиваем гайки бокового крепления бампера.

Головкой на 10» на отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.

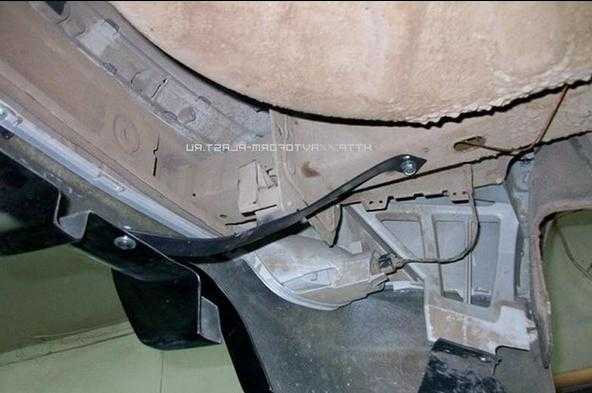

Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.

Вынимаем пистоны.

Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая сопротивления фиксаторов, по одному с каждой стороны.

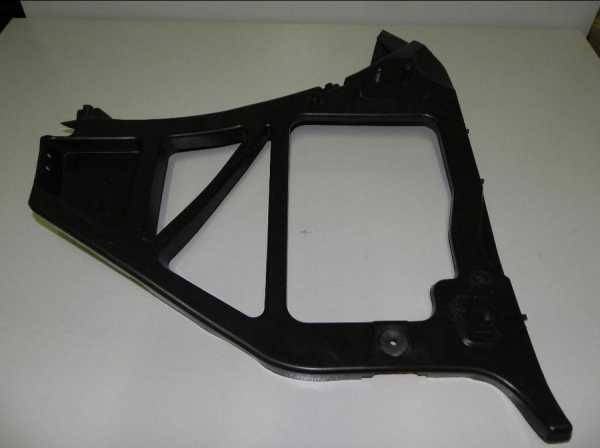

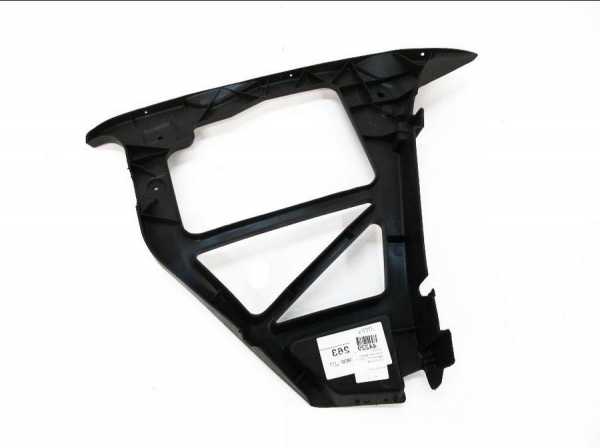

Расположение фиксатора на боковине бампера.

Снимаем задний бампер.

С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову…

…и снимаем его.

Устанавливаем усилитель и задний бампер Форд Фокус 2 в обратной последовательности.

Снятие заднего бампера Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Как снять задний бампер на Форд Фокус 2 хэтчбек? (решено) — 1 ответ

Для снятия нужны будут ключи торкс Т25, Т30, головка на 10, отвёртки крестообразная и обычная. Сначала надо снять брызговик. Отворачиваем винты которые крепят брызговик к бамперу и снимаем брызговик.

Теперь снимаем подкрылок. Вынимаем фиксаторы со шпилек в трёх местах сбоку кузова.

Затем спереди внизу.

Два сверху.

Один сзади вверху.

Вытаскиваем винт спереди внизу.

Сдёргиваем со шпилек.

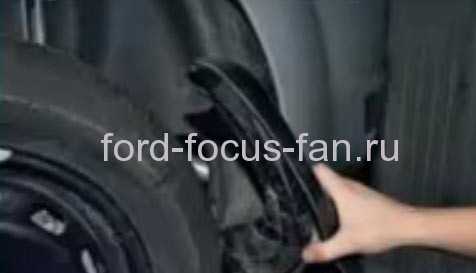

Ну и снимаем брызговик.

Теперь надо отсоединить колодку проводов идущих на бампер, колодка находиться снизу под авто, справа. Также нужно отсоединить держатель проводов от кузова. Снизу бампер с двух сторон держится на пистонах. Надо выкрутить их винты.

И снять пистоны.

В арках колёс бампер крепится гайками.

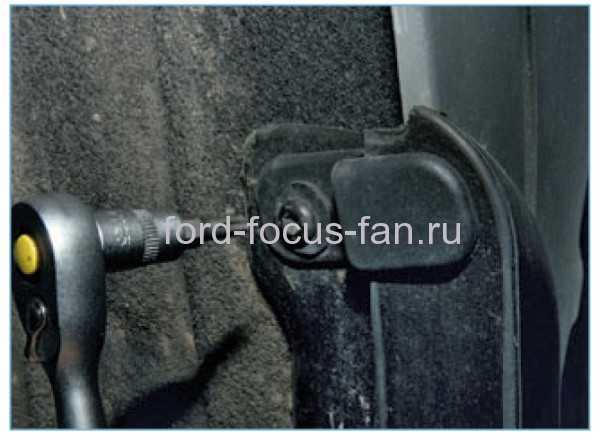

Открываем заднюю дверь и откручиваем винты бампера.

Теперь потянув на себя правую и левую стороны бампера сдёргиваем его с креплений.

Ну и снимаем полностью.

etlib.ru

Снятие, разборка и установка заднего бампера

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Снятие, разборка и установка заднего бампера

Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес (см. «Снятие и установка брызговиков колес и подкрылков»), а также торцовая головка «на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.

1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).

2. Снизу автомобиля в его правой задней части отсоедините от кронштейна колодку жгута проводов фонаря света заднего хода и заднего противотуманного фонаря, поддев ее отверткой.

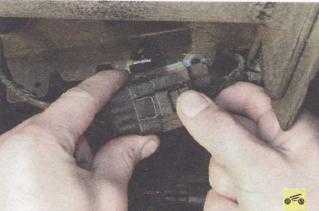

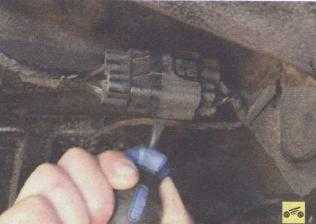

3. Сжав фиксаторы колодки…

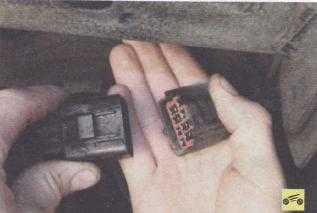

4. …разъедините ее.

5. Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…

6. …отсоедините держатель от лонжерона кузова.

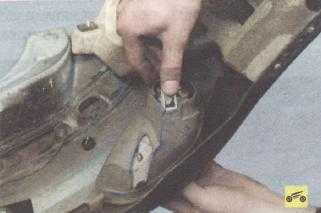

7. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову…

8. …и, поддев отверткой…

9. …извлеките пистоны.

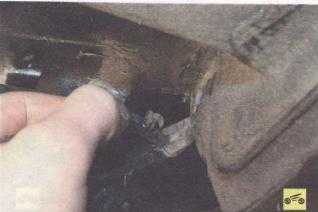

10. Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.

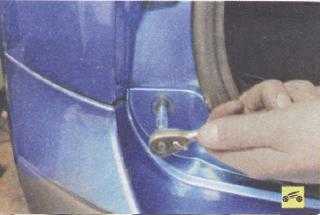

11. Откройте дверь задка и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.

12. Потянув наружу, отсоедините держатели концов бампера от кузова…

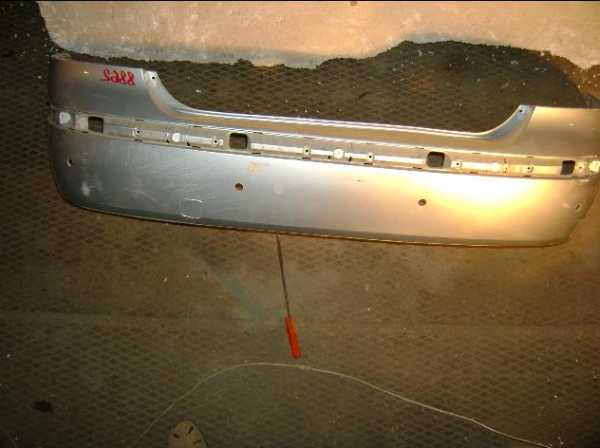

13. …и снимите задний бампер.

14. Если задний бампер снят для замены, снимите с него фонарь света заднего хода, противотуманный фонарь и жгут проводов, а затем установите их на новый бампер. Для этого поверните патроны ламп фонаря света заднего хода и противотуманного фонаря против часовой стрелки…

15. …и извлеките патроны вместе с лампами из обоих фонарей.

16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

Примечание

Так расположены держатели жгута проводов на заднем бампере.

17. Отожмите фиксаторы…

18. …и снимите фонари.

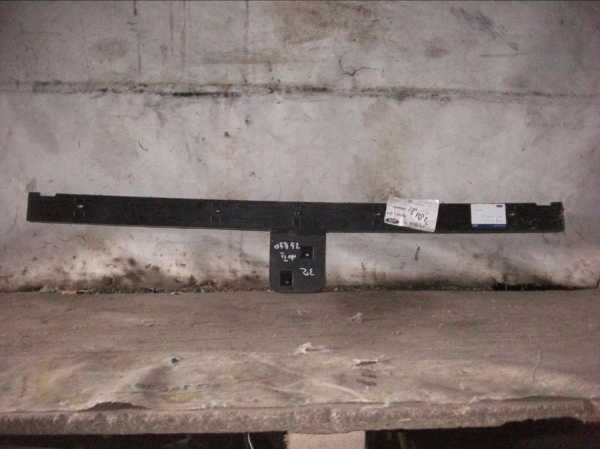

19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.

20. Установите задний бампер и все снятые детали в порядке, обратном снятию.
