Как снять тормозной барабан, если он прикипел

Как снять прикипевший тормозной барабан? 3 способа

При неминуемой замене – вопрос, как снять прикипевший тормозной барабан, становится актуальным очень часто. И не надо грешить только на отечественный автопром – привариваются барабаны и на иномарках. Можно, конечно, какое-то время поездить и так. Оттормаживает авто при этом неохотно, звуки иногда появляются просто пугающие, но с этим можно было бы смириться, если бы не осознание, насколько опасно шутить с тормозами.

Кто-нибудь въедливый скажет, мол, меняй чаще колодки, нескоро вспомнишь про барабан. И будет прав! Однако пусть позже, но вспомнить придется. И чем дольше профункционирует запчасть, тем больше вероятность, что она сроднится с машиной намертво. Так что описанный в любом руководстве способ (вкручивание болтов в соответствующие отверстия и выталкивание ими барабана) вспоминают только безнадежные оптимисты.

Как снять прикипевший тормозной барабан, например, при помощи ударов кувалдой знает, пожалуй, каждый автовладелец. Однако и в таком простом деле есть свои нюансы, которые стоит учитывать. А в некоторых случаях и это не может победить упрямый барабан – скорее мост погнешь, чем его выбьешь. Но наш народ не сдается и придумывает методы и в таких ситуациях.

Кувалда и как с ней работать

В подавляющем большинстве случаев она помогает. Однако есть некоторая тонкость, о которой некоторые забывают: фиксация авто. Многие просто поддомкрачивают его и на этом успокаиваются. При этом, не учитывая, что кувалда – вещь тяжелая, а силушки молодецкой не меряно. Иногда это сочетание срабатывает настолько сильно, что домкрат не выдерживает. Поэтому нужна дополнительная опора. Лучше всего в качестве нее использовать железного «козла» — у многих в гараже он прячется где-нибудь в углу.

За неимением пойдет и спил бревна. Только надо не подпирать им машину, а опустить ее на него. Для гарантии безопасности неплохо бы также под колеса подложить стопоры: если авто покатится, оно, безусловно, далеко не убежит, но дополнительным ремонтом (а то и, не дай бог, травмами) обеспечит.

Перед тем, как взять в руки кувалду, разумно будет пройтись вокруг ступицы железной щеткой. Намотанные по ободу соли и грязь цементируют не хуже бетонного раствора. После очищения центрирующий поясок обрабатывается чем-то вроде WD-40. Не стоит со всей силы бить в одно место – во-первых можно перекосить или погнуть барабан, и снять его будет еще труднее, а во-вторых, можно повредить то, что не предполагалось менять. Нужно сильно, но аккуратно обстукивать по окружности, причем бить не по металлу, а по бруску, который будет выступать в качестве прокладки.

Экстремальный способ

Если барабан вам достался очень уж упрямый, придется прибегать к радикальным мерам. Учитывая, что они сопряжены с высокой степенью опасности, фиксация машины должна быть надежной и несколько раз проверенной.

Действия следующие:

Садитесь за руль, заводите автомобиль, включаете вторую-третью передачу и отпускаете сцепление. Приподнятая часть оси начнет двигаться, барабан, соответственно, тоже;

Наиболее тяжелый случай

Критическая ситуация складывается, если не только прикипел барабан, но и вместе с ним заклинило напрочь тормозной цилиндр. Тут не поможет ни газ с тормозом, ни кувалда. Придется брать дрель и сверлить дырки (небольшие, в 2-3 мм) на стыке барабана и полуоси. В них льется тормозная жидкость – и снова приходит очередь кувалды.

У любителей повозиться со своим железным конем, знающих, как снять прикипевший тормозной барабан и насколько это бывает проблематично, в загашнике могут найтись самодельные съемники. Умельцы ваяют их из рессор по принципу приспособления, которым демонтируют полуоси. Если у вас есть такой знакомый – возьмите взаймы данное приспособление, оно значительно облегчает процесс.

Как снять тормозной барабан, если он прикипел

Несмотря на то, что сегодня большинство автомобилей оснащаются дисковой системой тормозов, тормозные системы барабанного типа не утрачивают своей актуальности. Они используются в автомобилях уже больше века и в их надежности сомнений никогда не возникало. Но как любой тормозные системы при постоянной работе подвержены износу. Что разумеется, сразу же отражается на безопасности движения. Изношенная деталь подлежит обязательной замене и в этой статье мы расскажем, как снять тормозной барабан. Мы приведем несколько различных способов, но для начала надо поговорить о конструкции данного элемента, его преимуществах и недостатках, а также возможных неисправностях и вариантах их устранения.

Устройство элемента

Задний тормозной барабан состоит из нескольких деталей:

• крутящийся барабан;
• тормозная колодка;
• пружина;
• тормозной цилиндр (один или несколько).

Демонтаж барабана

При торможении тормозная колодка трется по поверхности пустотелого барабана. Для обеспечения подвижности колодки в механизме предусмотрены пружины, которые, в зависимости от положения педали газа, будут сжиматься либо разжиматься. За корректную работу колодки и ее своевременное срабатывание отвечает специальный цилиндр, прижимающий ее к поверхности вращающегося барабана под давлением тормозной жидкости. Крепление всего механизма выполняется на щитке, сделанном методом штамповки.

Но задний тормозной барабан в некоторых случаях имеет иное устройство. Одним из ключевых элементов ленточной конструкции, как видно из названия, являются гибкие ленты, выполненные из металла. В процессе торможения ленты натягиваются и плотно обжимают барабан. Впрочем, такая конструкция тормозной системы уже давно не используется в автомобилях.

О преимуществах и недостатках

Плюсы барабанного тормоза

Одним из главных преимуществ данного механизма заключается в его надежной защите от воздействия внешних факторов. Подобная система тормозов идеальна для транспортных средств, эксплуатирующихся в сложных/экстремальных природных условиях. В тормозные колодки почти не проникает пыль, они постоянно находятся в условиях оптимальной влажности. А это заметно увеличивает рабочий ресурс всего механизма. Кроме того, при торможении в такой конструкции выделяется меньшее количество тепловой энергии, что позволяет применять недорогие жидкости, имеющие низкую температуру кипения.

Снимаем тормозной барабан

Другое преимущество конструкции барабанной тормозной системы состоит в повышении силы торможения за счет диаметра или ширины барабана. Это становится возможным благодаря увеличенному пятну контакта, пятно контакта поверхности барабана с колодкой. Именно это существенно улучшает характеристики торможения. При этом задний тормозной барабан, благодаря своим конструктивным особенностям, способен преумножать рабочую эффективность. При торможении вращающийся барабан стремится «увести» за собой тормозную колодку, проворачивая ее.

Недостатки барабанной тормозной системы

Но, несмотря на явные преимущества, данный тип тормозной системы имеет определенные недостатки:

• более низкая скорость включения в работу, по сравнению с дисковыми аналогами;
• некоторые трудности в настройке;
• невысокая стабильность;
• при нагревании заднего тормозного барабана происходит «залипание» колодок и значительное ухудшение тормозных характеристик.

Кроме того, специалисты не советуют пользоваться ручным тормозом при отрицательных температурах. Нередко происходят случаи примерзания колодок к барабанам. Во избежание подобных ситуаций на современных и дорогих автомобилях данный тип тормозной системы заменяется на дисковый вариант. В основном, тормозную систему с задними барабанами встречается на бюджетных машинах и малолитражках, в которых они ставятся на задние колеса. Еще данной тормозной системой оснащаются грузовые транспортные средства.

Снимаем тормозной барабан

Неисправности: причины и симптомы

Поскольку участие в торможении задних колес намного меньше, чем передних, автомобилист не сразу замечает снижение эффективности их работы. При этом процесс снижения эффективности может длиться достаточно долго.

Сбои в работе барабанных тормозов ощущаются при резком торможении — машина останавливается гораздо медленнее. На многих машинах выход из строя барабанной системы торможения особенно заметен при движении задним ходом. Передняя система тормозов, ставшая задней, не «желает» эффективно работать, останавливая авто.

Утечка рабочей жидкости нередко приводит к отключению одного/двух контуров системы торможения – это провоцирует снижение ее эффективности до 60%. Воздух в гидравлике создает ощущение мягкости нажатия на педаль. При этом тормоз может срабатывать лишь в конце хода.

При «перекосе» колодок, поломке пружины/стойки в барабане автомобилист может слышать звуки скрежета. Это приводит к заклиниванию и перегреву барабана. Кроме того, это приводит к снижению наката автомобиля и повышению расхода топлива. В числе сбоев нередко встречается и «овальность» барабана.

Виды поломок

В числе наиболее распространенных причин, которые предполагают снятие заднего тормозного барабана и его замену из-за потери эффективности, не только износ колодок, а высокая изношенность самого барабана. На его внутренней рабочей поверхности происходит увеличение окружности. Если сразу происходит износ колодок и рабочей поверхности, то появляются риски выдавливания поршней из цилиндра, заклинивания колес или утечки тормозной жидкости.

Поломка тормозного барабана

На машинах, имеющих большой пробег, из-за коррозии происходит «залипание», ослабление либо разрушение пружины. Сила нажимов может значительно понизиться из-за того, что ослаб тросик ручника. Не часто, но все-таки случается так, что фрикционные накладки отслаиваются от колодки, тогда необходимо заменить тормозные колодки на задних барабанах.

Способы устранения неисправности

Прежде чем говорить о способах снятия заднего тормозного барабана, если он прикипел, нужно назвать причины, по которым это может произойти:

1. Нагревание тормозной колодки приводит к расширению металла, из которого выполнен барабан, поэтому крышка залипает на корпусе.
2. Грязь, скопившаяся между крышкой и корпусом.
3. Быстрый нагрев элемента при торможении, а затем резкое охлаждение (к примеру, в водяной луже).

Все это приводит к прилипанию тормозного барабана. Отметим, что его демонтаж – дело довольно трудное. А потому специалисты не рекомендуют прибегать к резкому торможению в дождливую погоду, который демонтировать при замене колодок достаточно тяжело. А теперь расскажем о наиболее приемлемых способах снятия прикипевшего барабана.

Если мастера автосервиса практически без усилий справляются с данной задачей, имея достаточный опыт и необходимый инструмент, то обычному автомобилисту, решившему самостоятельно выполнить такую работу необходимо запастись определенным инструментом. Причем для каждого конкретного случая этот инструмент может быть разным.

Но всегда вам потребуется средство WD40, используемое при ремонте различных транспортных средств.

Смазка тормозного барабана

Кувалда вам в помощь

Использование данного метода предполагает надежную фиксацию авто. Лучше выполнять все действия на подъемнике (автомобильный домкрат не способен обеспечить максимальную устойчивость приподнятой машины). Кроме того, для этого может подойти металлический козел, предназначенный для опоры машины, либо обыкновенный пень от большого дерева. Перейдем непосредственно к последовательности действий при демонтаже тормозного барабана. Вам потребуется:

1. Снять колесо.
2. С помощью железной щетки почистить полость от скопления грязи.
3. Обильно опрыскать поверхность составом WD40.
4. С аккуратностью обстукать бурт барабана у днища, пока он не станет подвижным. Не нужно наносить удары чересчур сильно – это может привести к повреждению элементов авто.

Но целесообразно предупредить, что данный способ имеет один существенный недостаток – не у всех имеется кувалда и не все умет навыки обращения с ней. А потому целесообразно рассмотреть другие варианты решения данной задачи.

Тормозной барабан демонтирован

Экстремальный способ

Данный способ предполагает абсолютную фиксацию машины. Перед началом работ следует все тщательно проверить, ведь при соскоке автомобиля угрозы получения серьезных травм возрастают практически на 100%. Выбрав данный вариант снятия прикипевшего барабана, потребуется выполнить следующие действия:

1. Сесть за руль.
2. Включить зажигание.
3. Включить 2 (3) передачу и бросить сцепление.
4. Раскрутить мотор до средних оборотов.
5. Заглушить силовой агрегат и демонтировать барабан.

Смысл данного метода заключается в раскручивании подвижной части оси, а значит, и самого барабана посредством центробежной силы. В данном варианте барабан элементарно будет сорван накипи.

Демонтаж тормозного барабана

Радикальная мера

Если вдруг описанные выше методы не привели к требуемому результату, кроме того, заклинило цилиндр тормозной системы, то целесообразно применить радикальные меры. Для выполнения работы потребуется дрель со сверлом (размер диаметра 2-3мм), медицинский шприц, кувалда. А вот что нужно сделать, если ничего не помогло:

1. В местах стыка полуоси и барабана сделать несколько скважин.
2. Шприцем заливать в отверстия тормозной жидкости и одновременно аккуратно бить по барабану кувалдой.

Для упрощения выполнения действий используйте специальный съемный ключ (можно купить или сделать самостоятельно). После выполнения подобных действий залипший барабан должен сняться. Но, если и сейчас этого не удалось сделать, то нужно посетить автосервис. Здесь мастера наверняка справятся с демонтажем тормозного барабана. Разумеется, за услугу нужно будет заплатить, но это будет дешевле, чем покупка новой ступицы или поворотного кулака, в случае их поломки.

Как снять барабан на некоторых авто

Итак, мы выяснили, что барабанный элемент подлежит замене в случае износа, деформации и залипания. Был описан общий порядок выполнения действий при снятии данного элемента. А сейчас хотим рассказать, как снимается барабан на вазовских моделях.

Ключ для снятия тормозного барабана

ВАЗ (2101-07)

Замена заднего барабанного элемента производится на вывешенном авто с отпущенным ручником. Для начала снимите колесо, на котором предстоит демонтировать элемент. Затем с помощью гаечного/накидного ключа отверните направляющий крепеж (штифты), который удерживает барабан и крепит колеса к ступице. После выполнения этих действий потяните корпус элемента. Он должен достаточно легко сняться.

Если этого не произойдет, что случается часто, тогда возьмите пару болтов (M8) и заверните их отверстия, в которые они легко завернуться. Вкручивать их надо ровно. В результате барабан поддастся.

Lada (2108-21099)

Для снятия задних тормозных барабанных элементов на этих вазовских моделях включается первая передача и устанавливаются упоры под передние колеса автомобиля. Ручник должен быть отпущен. Потом снимаются колеса, а тормозные механизмы зачищают от грязи.

После этого выворачиваются монтажные штифты, на ступицу наносится WD40 и счищается следы грязи/коррозии. Нанося легкие удары резиновым/полимерным молоточком, со ступицы стягивается барабан. Если элемент не поддается, то барабаны спрессовываются с помощью крепежных деталей (штифты/болты M8).

Lada (2110)

Снятие тормозных барабанных элементов на данных моделях, нередко, доставляет автовладельцу некоторые проблемы. Элемент легко демонтировать на новой машине, а для снятия на старых авто потребуется добротный молоток, головка глубиной 7мм и трещотка. Для начала ослабляются болты, крепящие заднее колесо. Затем автомобиль поднимается с помощью домкрата, крепеж полностью выворачивается и снимается колесо.

Ремонт тормозной системы

Далее с барабанного элемента выкручивают шпильки. Но сделать это лучше тогда, когда авто еще не сняты колеса. Затягивается ручной тормоз. Далее с обратной стороны молоточком со ступицы сбивается барабан. Если возникли затруднения, помогут шпильки – они вворачиваются в соответствующие скважины, а при их равном вкручивании барабан извлекается. Кстати, аналогично снимается барабан и на корейских авто. Но иногда потребуется применение силы, но обычно обработка WD40 места контакта барабана позволяет легко его снять. Как видно, выполнить демонтаж тормозных барабанов не всегда бывает просто, поэтому целесообразность регулярного техосмотра очевидна.

Системе тормозов диагностика требуется после 40 000 км. В этом случае проблем со снятием барабана не возникает.

Важно учитывать, что если автовладелец берется за выполнение описанных выше действий самостоятельно, то на первом месте должна стоять на первом месте!

Особенности снятия тормозного барабана на ВАЗ 2107 и его замена

Насколько важным элементом в конструкции автомобиля является тормозной механизм, знает каждый водитель. Механизм этот сложный, и состоит из множества деталей, и одними из таковых деталей являются тормозные барабаны. Они устанавливаются на задние колеса, но в силу небольшой надежности, часто возникает вопрос о том, как снять тормозной барабан на ВАЗ 2107, чтобы произвести ремонт или замену механизма.

Как устроены задние тормоза на ВАЗ 2107

Задние тормоза на автомобиле ВАЗ 2107 представлены в виде специальной конструкции, состоящей из круглого основания и механизма торможения. Знать конструкцию механизма нужно для того, чтобы разобраться с принципом работы, а если известно, как происходит блокирование колеса, то не составит никаких проблем осуществить ремонт тормозной системы. Чтобы разобраться с конструкцией, рассмотрим каждый элемент по отдельности.

Тормозной барабан

Это устройство, которое крепится к задним колесам и вращается вместе с ними. При блокировании этого устройства происходит замедление вращения колеса. Конструктивно устройство имеет простой вид, и представлено в виде массивной металлической детали круглой формы с отверстиями под крепежные шпильки.

Рассматривая тормозной барабан семерки, важно упомянуть об основных размерах этого устройства:

1. Диаметр тормозного барабана внутренний составляет 250 мм. Максимально допустимый же диаметр с учетом расточки на 2,2 мм больше.
2. Внутренняя высота составляет 57 мм.
3. Общая высота — 69 мм.
4. Внешний размер тормозного барабана составляет 305 мм.
5. Общее количество отверстий — 8, четыре из которых нужны для шпилек, фиксирующих колесо.

Принцип работы этого устройства достаточно прост — на внутреннюю часть детали воздействует блокирующий механизм(колодки), осуществляя замедление вращения устройства вместе с колесом. Так и происходит торможение автомобиля.

Тормозной механизм задних колес ВАЗ 2107

Зная конструкцию детали, нужно выяснить, как же происходит процесс блокирования или торможение. Реализуется эта функция за счет специальной конструкции, которая надежно крепится к колесной ступице. В основу этой конструкции входят следующие составляющие элементы:

1. Тормозные колодки — их 2 штуки, которые имеют форму полумесяца. Наружная часть колодок соприкасается с внутренней частью круглого основания барабана, обеспечивая снижение его скорости вращения.
2. Возвратные пружины — обеспечивают возврат колодок в исходное положение при отпускании педали тормоза.
3. Рабочий цилиндр тормозного механизма заднего колеса.
4. Тросик ручного тормоза, за счет которого происходит фиксация колес(и автомобиля) при включении ручника.

Принцип работы механизма простой, и основывается на передаче усилия от педали к исполнительному органу. Передается усилие при помощи тормозной жидкости, которая воздействует на рабочий цилиндр механизма, и им приводя в движение колодки. Также колодки приводятся в движение не только через гидравлическую систему, но еще и посредством тросика ручника, который называется стояночным тормозом.

Зная конструкцию и принцип работы тормозного барабана, можно приступать к следующему этапу — выявление необходимости замены механизма.

Когда необходима замена

Барабан имеет простую и незамысловатую конструкцию, что позволяет увеличить его срок службы до 150-200 тысяч км пробега. Однако срок службы этой детали зависит не только от пробега, но еще и от характера вождения. В конструкции рассматриваемого устройства имеется один, но очень большой недостаток — это плохая вентиляция. В силу этого недостатка разбирать тормозной механизм задних колес приходится намного раньше — чтобы заменить колодки или отремонтировать заклинивший рабочий цилиндр.

Замена задних тормозных устройств выполняется крайне редко. Причинами необходимости замены являются следующие факторы:

1. Деформация устройства — это могут быть сколы, трещины, а также вмятины и прочие виды внутренних дефектов, при которых нужно заменить деталь на новую. Эксплуатировать машину с деформированным барабаном нельзя, так как это приведет рано или поздно к отказу тормозной системы.
2. Износ рабочей поверхности выше допустимой нормы. Рабочая поверхность — это внутренний диаметр устройства, который в норме составляет 250 мм. При торможении происходит ее истирание фрикционной поверхностью колодок, поэтому рабочая поверхность истирается достаточно долго. Однако если после демонтажа детали и измерении внутреннего диаметра выясняется, что его значение выше 252-254 мм, то это означает, что необходима замена устройства.

Рассматриваемый агрегат относится к категории неремонтируемых, поэтому при обнаружении дефектов, устройство подлежит замене. Для выявления дефектов тормозного барабана, требуется выполнять его снятие и осмотр, что позволяет также оценить необходимости ремонта тормозного механизма на ВАЗ 2107.

Снимаем тормозной барабан семерки

Зачем необходимо снимать тормозные барабаны на ВАЗ 2107, каждому владельцу этого автомобиля известно. После демонтажа детали принимается решение о необходимости его дальнейшей эксплуатации. Демонтаж выполняется по следующей схеме:

1. Для начала нужно поддомкратить заднюю часть автомобиля, после чего снять колесо. При этом не забывайте установить упоры под передние колеса, так как ручник придется выжать, иначе снять деталь с колеса не получится.
2. После снятия колеса, можно приступать к вывинчиванию двух шпилек. Для этого следует выкрутить их, воспользовавшись накидным ключом или торцовыми головками.
3. После этого надо взяться за барабан двумя руками, после чего потянуть его на себя. К демонтажу нужно подходить осторожно, и прикладывать незначительные усилия. Если он прикипел, то при попытке его снятия, машина может соскочить с домкрата, поэтому прежде рекомендуется установить страховочные упоры.

Демонтируемая деталь крепится направляющими шпильками, которыми выполняется прижим их к ступице.

Как снять прикипевший барабан

Если рассматриваемая деталь давно не разбиралась, то не редко бывает, когда внутренняя поверхность детали прикипела к ступице. Продолжать пытаться тянуть прикипевшую деталь руками не рекомендуется, так как в лучшем случае если он и выйдет из зацепления со ступицей, то вы можете травмироваться, так как по инерции упадете.

Чтобы этого не случилось, рекомендуется снимать заклинивший барабан грамотно. Для этого имеется следующая инструкция:

1. Для этого понадобится взять два болта с метрической резьбой М8.
2. Вставляем их в отверстия на барабане(другие, не те из которых выкрутили шпильки), после чего начинаем их затягивать.
3. Когда болты упрутся в ступицу, то они начнут разъединять деталь.
4. Нужно потихоньку подтягивать оба болта.
5. Рекомендуем одновременно с затягиванием, постукивать по барабану киянкой или молотком через деревянную проставку.
6. В итоге заклинивший механизм будет легко демонтирован с автомобиля.

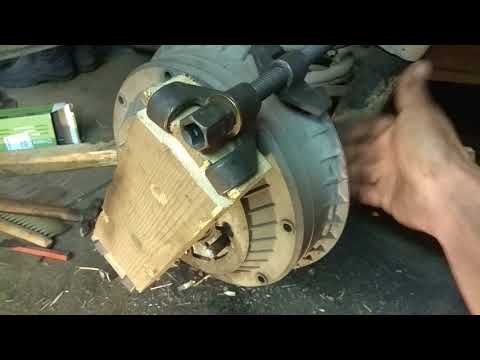

Еще можно также взять деревянный брусок, и уперев его в край выступающего бортика барабана, наносить удары молотком с противоположной стороны, то есть с ямы. Только удары нужно наносить несильно, чтобы не нарушить целостность устройства.

Это интересно! Если устройство не снимается со ступицы, то рекомендуется убедиться в том, что не включен ручник. Многие мастера по привычке выжимают ручник, когда демонтируют колеса, забывая о том, что снять барабан при выжатом ручном тормозе невозможно.

Установка тормозного барабана

Если установлено, что деталь нуждается в замене, то тогда берем новое устройство, и вставляем его на посадочное место. Чтобы в будущем исключить прикипание внутренней части барабана со ступицей, рекомендуется место соединения обработать графитовой смазкой. При установке нового механизма может возникнуть такая проблема, как невозможность посадить деталь на место, так как будут мешать колодки. Решить такую проблему легко при помощи двух монтировок. С их помощью нужно сжать колодки друг к другу, обеспечив свободное пространство для посадки детали на место. Пытаться всунуть новую деталь нельзя, так как можно повредить наружный фрикционный слой на колодках, поэтому они не будут в итоге работать.

Как только барабан будет посажен на место, его понадобится отцентрировать. Это делается путем совмещения отверстий на корпусе с крепежными отверстиями на фланце. При правильном выполнении действий, направляющие штифты будут вкручиваться в ступице, а не упираться в нее.

На этом процесс замены заднего тормозного барабана можно считать законченным. Как видно, этот процесс прост и не требует много времени. Однако простота ремонта не означает, что неисправность данной детали можно откладывать до лучших времен.

Как снять тормозной барабан на ВАЗ 2110

Когда авто новое, то водитель с ним не испытывает никаких проблем. Но проходит определенное время, когда уже автомобиль прошел достаточное количество километров и что-то начинает в нем работать не так, как надо. Например, при торможении водитель слышит скрип. Это о себе дает знать тормозной барабан ВАЗ 2110. Узнать о том, что его необходимо заменить. Можно не только основываясь на реальных ощущениях. Следует обращать внимание на имеющийся реальный износ.

Оценить в каком состоянии находятся тормозные колодки, можно даже не снимать задние тормозные барабаны на ВАЗ 2110. Можно просто воспользоваться смотровым окошком и заглянуть в него. После удаления отверткой резиновой заглушки, осматривают накладки. Их толщина не должна быть меньше 1,5 мм. В процессе эксплуатации они стачиваются и уже не могут обеспечить быстрой остановки после нажатия на педаль тормоза.

При меньшей толщине накладок неправильно ходит и сам стержень. Это приводит к протечкам. Теряется жидкость и, как следствие этого, изменяется давление. А это уже может повлечь проблемы со стороны всей тормозной системы.

Что лучше для изготовления тормозного барабана, чугун или алюминий?

Несмотря на существование дисковых вариантов, задние тормозные барабаны на авто все еще применяются. В связи с этим некоторые автомобилисты задают вопрос о том, какие тормозные барабаны лучше чугунные или алюминиевые на ВАЗ 2110? Чугун превосходит алюминий по прочности, но значительно тяжелее его. Но все же, многие автомобилисты предпочтение отдают чугунным изделиям. Они прочнее, да и снимать их легче. Но все же дисковая система превосходит тормозные колодки. Она эффективнее на 15-20%. Поэтому автомобилисту самому приходится решать, какие тормозные барабаны лучше на ВАЗ 2110.

Разборка

Разумеется, перед заменой возникает вопрос о том, как снять тормозной барабан на ВАЗ 2110? Для данной операции лучше автомобиль загнать на эстакаду. Можно, конечно, это выполнить и на ровной площадке, гл прежде необходимо поддомкратить машину.

• Необходимо снять колесо с диском.
• Далее необходимо выкрутить два направляющих болта.
• Очень часто водители интересуются, как снять тормозной барабан на ВАЗ 2110, если он прикипел. Проблему можно решить, если постучать по нему молотком через доску.
• Затем с помощью пассатижей осуществляют снятие стягивающей пружины.
• Затем убирается фиксирующая направляющая пружина, которая удерживает колодку.
• Затем извлекается сама колодка.
• Ослабляется верхняя пружина, а сама колодка поворачивается в сторону.
• Аналогичные действия проводят со второй колодкой.
• Удаляется распорная планка.
• Тяга ручника отсоединяется от тросика.
• Необходимо вынуть шплинт и отсоединить пружину. Тормозную колодку теперь можно вынуть.

На этом снятие тормозного барабана ВАЗ 2110 заканчивается. Теперь остается заменить его на новое изделие. Для этого сборку следует провести в обратном порядке.

После этого требуется регулировка давления. Прежде всего, необходимо отрегулировать стояночный тормоз. После проведения ремонтных работ это устройство всегда необходимо налаживать. Затем регулируются задние тормоза.

Регулировку необходимо провести таким образом, чтобы блокировка задних колес наступала несколько позднее. Затем автомобиль необходимо протестировать. Для этого его следует разогнать до 40 км, а потом резко затормозить.

Как снять тормозной барабан – мы знаем несколько способов!

На сегодняшний день все еще огромной популярностью пользуется барабанная тормозная система, так что вопрос, как снять тормозной барабан, не потерял своей значимости. Чтобы сделать это самостоятельно, мы предлагаем вам небольшую, но емкую инструкцию.

Снятие тормозного барабана – зачем осваивать эту операцию?

Как известно, данный тормозной механизм состоит из неподвижной части (колодок или ленты) и подвижной (сам барабан), а процесс торможения происходит посредством механического трения этих частей, таким образом, скорость вращения колес замедляется вплоть до полной остановки. Барабанный тормоз имеет ряд преимуществ, среди которых низкая ценовая политика, простота и эффект механического самоусиления. Ведь нижние части колодок жестко связаны между собой, и когда происходит трение между барабаном и передней колодкой, создается дополнительное усилие, которое прижимает к нему еще и заднюю колодку, что многократно увеличивает тормозящее действие.

Снятие тормозного барабана – довольно распространенная процедура, ведь на его состоянии не самым благоприятным образом отражается качество нашего дорожного покрытия. Также негативное влияние имеет и повышенная влажность воздуха, которая способствует возникновению коррозии, агрессивный стиль вождения и резкое торможение приводит к его перегреву, не стоит уже говорить о ДТП, после которых вполне возможно менять надо будет не только тормозную систему, но и весь автомобиль. Так что все вышеперечисленные факторы приводят к возникновению ржавчины, царапин, борозд, а также другим механическим повреждениям, которые легко выявить при визуальном осмотре.

Кроме того, потребность в снятии барабана возникает и в случае, когда необходимо оценить состояние накладок тормозных колодок или при поломке тормозного цилиндра.

Как снять тормозной барабан без посторонней помощи?

Может показаться, что сделать это просто, но это, к сожалению, не всегда так, поэтому рассмотрим несколько способов, с помощью которых возможно решить данную проблему. Сначала рассмотрим самый кровожадный метод. Поднимаем на домкрат нужное колесо (с которого необходимо снять барабан), под остальные устанавливаем противооткатные башмаки. Далее демонтируем колесо, а вместе с ним и направляющие шпильки. Кладем под мост тюльку и затем опускаем автомобиль, чтобы он как можно плотнее сел на нее.

Теперь садимся за руль, заводим авто и включаем третью передачу, как только стрелка на тахометре показывает 3-4 тысячи оборотов, резко нажимаем на тормоз. Скорей всего, барабан будет сорван с первой же попытки, однако если результата нет, то попробуйте повторить все еще раз. Данный метод имеет ряд недостатков, прежде всего, он не безопасен, и в округе никого не должно быть, так как барабан может сорваться и полететь в любом направлении, а во-вторых, его нельзя применять, если не исправен тормозной цилиндр.

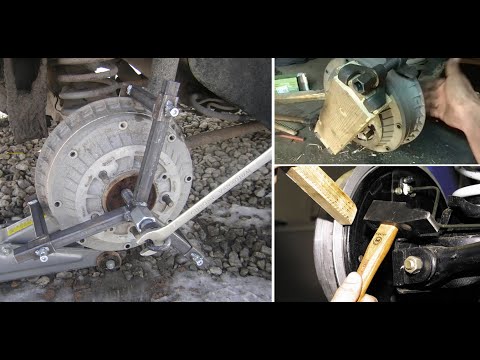

Как упрощает работу съемник тормозных барабанов и кипяток?

Более щадящие методы снятия потребуют некоторых приспособлений или навыков. Для второго способа нам необходим съемник тормозных барабанов. Сегодня не представляет никакого труда приобрести его в специализированном магазине. Но при желании сделать его можно и самостоятельно. Расчет съемника тормозных барабанов заключается в изготовлении необходимых деталей, а именно: держателя (его, кстати, лучше заказать у фрезеровщика, чтобы он был сделан из цельной болванки) и захватов, которые будут закреплены к держателю при помощи болтов. Чертежи или образцы можно всегда найти в сети интернет, а сборка конструкции не сложнее детского конструктора.

Третий способ подойдет в том случае, когда барабан невозможно снять из-за коррозии, поэтому для решения возникшей проблемы его необходимо разогреть, чтобы разорвать столь прочную связь. Сделать это довольно легко, достаточно просто облить его кипятком, при этом учтите, что нагрев должен быть равномерным, дабы свести риск коробления к минимуму. Не забудьте надежно защитить кожу рук, иначе ожогов не избежать. После такого расширения, можно свободно срывать болты, крепящие тормозной барабан к оси.

0 0 голоса

Рейтинг статьи

Барабанные тормоза, устройство, снятие тормозного барабана.

Несмотря на современные технологии и внедрение, в систему торможения, дисков, барабаны все еще используются на большинстве автомобилей. Таким образом, вопрос демонтажа не исчерпал себя полностью, его актуальность находится на должном уровне.

Содержание

• Задние барабанные тормоза, строение
• Как снять тормозной барабан
  • как снять барабан, тормозной барабан 2107
  • съемник тормозных барабанов
  • снимаем тормозной барабан, нагрев

Задние барабанные тормоза, строение

Для начала разберем строение механизма торможения.

Он состоит из закрепленной части, представленной в виде тормозных колодок и части, которая вращается вместе с колесом во время движения.

Барабан является вращающимся элементом.

Процесс снижения скорости осуществляется за счет взаимодействия, т. е. трения барабана и колодок, до полной остановки.

Строение устройства, в общем, не сложное, к тому же стоимость приемлемая. Тормоза барабанного типа обладают механическим самоусилением.

Что это такое?

Данный процесс обусловлен особым строением колодок. Их нижние части соединены.

Таким образом, в процессе торможения, колодка что спереди, взаимодействуя с барабаном, генерирует дополнительное усилие.

Это способствует задействованию задней колодки, что повышает эффективность всего процесса.

Демонтаж тормозного барабана является распространенным явлением в мире автомобилистов.

Связано это с условиями его эксплуатации.

На снижение функций влияют состояние дорожного полотна, влажность, стиль вождения, аварии.

Что касается дороги, здесь все более или менее ясно.

А вот с влажностью проблемы обстоят более серьезно.

Не уделяя должного влияния системе, в скором времени возможны процессы образования коррозии, которая приводит к снижению качества торможения.

На состояние также влияет стиль вождения.

Автомобили, изготовленные для массового населения и не приспособленные к агрессивному управлению, быстро перегреваются, что ведет к снижению функций.

Одной из самых серьезных причин снижения эффективности тормозной системы является дорожное происшествие.

В зависимости от ее масштабов, осуществляется соответствующий ремонт. В ряде случаев требуется полная замена системы.

Но в основном рассмотренные факторы работают в совокупности.

В результате этого создаются идеальные условия для возникновения царапин, бороздок и др.

дефектов.

Несмотря на опыт владельца автомобиля, данные «заболевания» системы легко определяются при визуальном осмотре.

Параллельно снятию барабана следует проводить осмотр колодок, а в частности их тормозной поверхности, включающие особые накладки.

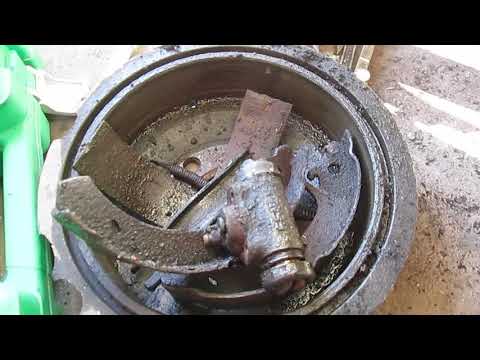

Как снять тормозной барабан

Разобравшись в строении, кажется, что снятие тормозного барабана не особо сложное дело.

Но это заблуждение, при длительной эксплуатации автомобиля, тормозные барабаны иногда, довольно часто, “пригорают”, что очень осложняет их снятие.

Существует три основных метода.

как снять барабан, тормозной барабан 2107

Для начала разберем более жесткий метод.

Домкратом поднимается сторона, с колеса которой необходимо демонтировать тормозной цилиндр. Другие колеса фиксируются. Далее устраняются шпильки, колесо снимается. Под мост автомобиля устанавливается пенек, чтобы положение сохранялось непоколебимым.

Проведя подготовительные мероприятия, садимся за руль, поворачиваем ключ зажигания, устанавливаем третью передачу и смотрим на тахометр.

При достижении 3 тыс. оборотов, педаль тормоза зажимается.

Срыв барабана возможен сразу же, но если этого не произошло, пробуем, пока не добьемся должного результата.

У метода свои минусы, одним из которых является риск нанесения травмы.

В связи с этим не желательно нахождение посторонних лиц в зоне поражения. Но таким способом не стоит пользоваться, заведомо зная, что барабан в неисправном состоянии.

съемник тормозных барабанов

Второй метод подразумевает наличие, как вы уже догадались, съемника.

Но здесь потребуется определенный опыт его использования.

Условия рынка позволяют приобрести его без лишних проблем.

Но обладая должными знаниями, имеется возможность его самостоятельного изготовления.

Потребуется изготовить комплектующие. Устройство достаточно просто.

Чтобы его собрать, необходимо воспользоваться услугами мастеров обработки металла.

Изготавливается держатель, основу которого составляет подготовленный металлический цилиндр.

По средствам болтов к нему крепятся захваты.

Для установления нужных размеров можно воспользоваться информацией расположенной во всемирной паутине (интернет).

Там имеются все размеры, по которым следует изготавливать детали.

Сборка не представляет особых сложностей.

снимаем тормозной барабан, нагрев

Третий метод применяется при возникновении коррозийных процессов, в результате которых барабан не поддается снятию.

В таком случае следует повысить температуру соединения, чтобы, соответственно, осуществить его разрыв.

Здесь используются свойства кипящей воды.

Соединение равномерно обливают горячей водой.

Кипяток обеспечивает разрыв соединения во всех точках.

Следует позаботиться о безопасности и надеть защитные перчатки.

Проделав операцию, болты легко демонтируются, и тормозной цилиндр снимается.

Снятие и установка тормозного барабана заднего колеса — Тормозные механизмы задних колес — Автомобили LADA ВАЗ

Признаки необходимости замены

Замена тормоза необходима, когда есть признаки деформации или растрескивания детали. Другой причиной замены является износ стен барабана. Чтобы проверить это, вам нужно добраться до рабочей поверхности детали. Последнее увеличивается с изнашиванием барабана. Максимально допустимый внутренний диаметр составляет 251 мм. Если измерения важнее, необходимо немедленно заменить барабан. Для этого вам необходимо знать, как удалить тормозной

барабан ВАЗ 2107. Значительный износ рабочей поверхности барабана и затрудняет его удаление со ступицы. Это связано с появлением обода вдоль края внутренней поверхности барабана. Тормозные колодки размалывают рабочую поверхность, а в месте, где они не контактируют с барабаном, металл остается неповрежденным. Со временем разница в диаметрах становится настолько большой, что когда барабан удаляется, обод цепляется за тормозные колодки.

Как снять тормозной барабан выберем подходящий способ видео АвтоНоватор

На сегодняшний день все еще огромной популярностью пользуется барабанная тормозная система, так что вопрос, как снять тормозной барабан, не потерял своей значимости. Чтобы сделать это самостоятельно, мы предлагаем вам небольшую, но емкую инструкцию.

Снятие тормозного барабана – зачем осваивать эту операцию?

Как известно, данный тормозной механизм состоит из неподвижной части (колодок или ленты) и подвижной (сам барабан), а процесс торможения происходит посредством механического трения этих частей, таким образом, скорость вращения колес замедляется вплоть до полной остановки. Барабанный тормоз имеет ряд преимуществ, среди которых низкая ценовая политика, простота и эффект механического самоусиления. Ведь нижние части колодок жестко связаны между собой, и когда происходит трение между барабаном и передней колодкой, создается дополнительное усилие, которое прижимает к нему еще и заднюю колодку, что многократно увеличивает тормозящее действие.

Снятие тормозного барабана – довольно распространенная процедура, ведь на его состоянии не самым благоприятным образом отражается качество нашего дорожного покрытия. Также негативное влияние имеет и повышенная влажность воздуха, которая способствует возникновению коррозии, агрессивный стиль вождения и резкое торможение приводит к его перегреву, не стоит уже говорить о ДТП, после которых вполне возможно менять надо будет не только тормозную систему, но и весь автомобиль. Так что все вышеперечисленные факторы приводят к возникновению ржавчины, царапин, борозд, а также другим механическим повреждениям, которые легко выявить при визуальном осмотре.

Кроме того, потребность в снятии барабана возникает и в случае, когда необходимо оценить состояние накладок тормозных колодок или при поломке тормозного цилиндра.

https://youtube.com/watch?v=62U49DZ3tw0

Как снять тормозной барабан без посторонней помощи?

Может показаться, что сделать это просто, но это, к сожалению, не всегда так, поэтому рассмотрим несколько способов, с помощью которых возможно решить данную проблему. Сначала рассмотрим самый кровожадный метод. Поднимаем на домкрат нужное колесо (с которого необходимо снять барабан), под остальные устанавливаем противооткатные башмаки. Далее демонтируем колесо, а вместе с ним и направляющие шпильки. Кладем под мост тюльку и затем опускаем автомобиль, чтобы он как можно плотнее сел на нее.

https://youtube.com/watch?v=rNWm-qdcVMY

Теперь садимся за руль, заводим авто и включаем третью передачу, как только стрелка на тахометре показывает 3-4 тысячи оборотов, резко нажимаем на тормоз. Скорей всего, барабан будет сорван с первой же попытки, однако если результата нет, то попробуйте повторить все еще раз. Данный метод имеет ряд недостатков, прежде всего, он не безопасен, и в округе никого не должно быть, так как барабан может сорваться и полететь в любом направлении, а во-вторых, его нельзя применять, если не исправен тормозной цилиндр.

Как упрощает работу съемник тормозных барабанов и кипяток?

Более щадящие методы снятия потребуют некоторых приспособлений или навыков. Для второго способа нам необходим съемник тормозных барабанов. Сегодня не представляет никакого труда приобрести его в специализированном магазине. Но при желании сделать его можно и самостоятельно. Расчет съемника тормозных барабанов заключается в изготовлении необходимых деталей, а именно: держателя (его, кстати, лучше заказать у фрезеровщика, чтобы он был сделан из цельной болванки) и захватов, которые будут закреплены к держателю при помощи болтов. Чертежи или образцы можно всегда найти в сети интернет, а сборка конструкции не сложнее детского конструктора.

Третий способ подойдет в том случае, когда барабан невозможно снять из-за коррозии, поэтому для решения возникшей проблемы его необходимо разогреть, чтобы разорвать столь прочную связь. Сделать это довольно легко, достаточно просто облить его кипятком, при этом учтите, что нагрев должен быть равномерным, дабы свести риск коробления к минимуму. Не забудьте надежно защитить кожу рук, иначе ожогов не избежать. После такого расширения, можно свободно срывать болты, крепящие тормозной барабан к оси.

Как диагностировать проблему на ранней стадии

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде. При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали.

В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз (дорога должна быть сухой). Последний тест должен быть проведен 3-4 раза. Если следы тормозного пути ровные, то тормоза работают равномерно.

Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом.

Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр. Так, если этот параметр составляет больше 18,124 см (для мотора объемом 1,4 литра) или 20,445 см (для двигателя 1,6 литра), то устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

Какие бывают поломки

Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.

Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.

Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок. Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.

В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.

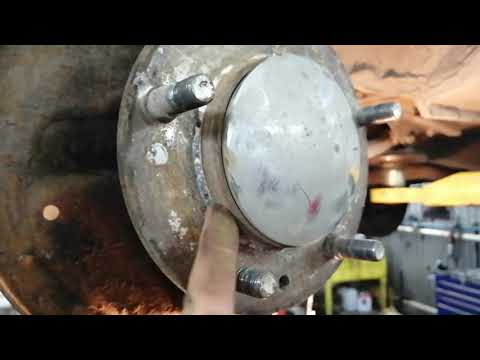

Как снять задний барабан на Рено Логан секреты выполнения работы

Мероприятия по демонтажу барабана производятся на авто с поднятыми задними колесами. Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство (имеется на СТО). Также проверьте позицию ручного тормоза Рено — он должен быть внизу.

Чтобы снять барабан, подготовьте минимальный набор инструмента. Вам будет необходим «баллонник» (для скручивания болтов с колес), пара монтажных лопаток, головка на «тридцать» и штангенциркуль для проведения измерений.

Чтобы снять барабан на Рено, действуйте так:

• Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
• Демонтируйте защитный колпак (если он предусмотрен на колесе вашего авто).
• Используйте зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
• Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD-40.

Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади.
Опустите рукоять ручника вниз (колеса не должны быть блокированы).
Скручивайте заднюю ступичную гайку и выбрасывайте ее (применение старой детали запрещено).

• Демонтируйте барабан тормоза с подшипником.
• Проводите измерения с помощью штангенциркуля. Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

• Меняйте барабан попарно, то есть слева и справа вместе.
• Убедитесь, что барабан легко вращается, а люфтов у подшипника нет. Если это требуется, выполняйте замену подшипника.

Не делайте выпрессовку подшипника, если в этом нет острой нужды. Если же сняли устройство, то не возвращайте его на прежнее место.

По аналогичному принципу производите снятие барабана справа.

Если вы возвращаете на место старый барабан, используйте напильник для устранения буртика на рабочей части.

• Устанавливайте правильные зазоры, а далее сводите колодки с помощью лопаток.
• Ставьте барабан по алгоритму, который обратен демонтажу. Протягивайте ступичную гайку с усилием в 175 Ньютонов на метр. При этом не двигайте машину, ведь так вы повредите подшипник.
• Подрегулируйте расстояние между барабаном и колодками. Решить эту задачу просто — нажмите 12-16 раз на педаль тормоза и вслушивайтесь. Если щелчки пропали, регулировка завершена.
• Ставьте защитный кожух на ступицу и возвращайте колесо. Если был колпак, ставьте на место и его.
• Убедитесь в легкости вращения колес.

Процесс снятия и последующей установки барабана на Рено Логан не займет много времени. Если следовать инструкции, все будет сниматься легко, а настройка узла не вызовет проблем даже у новичка. Если же и остаются вопросы, то на помощь приходит видео с подробной инструкцией.

Что касается выбора подходящего барабана для замены, то воспользуйтесь информацией из таблицы ниже.

Снятие тормозного барабана ВАЗ 2107

Перед снятием барабана необходимо вывернуть автомобиль или заднее колесо, на котором требуется снять барабан, и всегда опускать рычаг «ручной тормоз». Если работа не выполняется на лифте, вы должны быть одинаковыми. В противном случае вы можете не только повредить домкрат, тормоз или части тела автомобиля, но и получить серьезные травмы.

Моя страница Vk Моя партнёрская программа на You Tube Группа Vkонтакт .

Советы по снятию и установке тормозного барабана. Ваз Классика. Помощь каналу: .

Когда автомобиль поднимается и фиксируется, следующая последовательность операций:

1. Снимите колесо с автомобиля.
2. С помощью гаечного ключа или обычного ключа отвинтите направляющие штифты, которые служат креплением барабана к ступице колеса.
3. Удалите барабан, равномерно, без искажений, вытащив его из ступицы и прокладок.

Примечание: если барабан не удаляется, вы можете использовать импровизированный стриппер с двумя болтами M8. Для этого вставьте их в отверстия на барабане и плавно перекрутите их. Опираясь на ступицу, они выталкивают барабан с сиденья

Это необходимо сделать осторожно, так как есть вероятность, что обод на внутренней поверхности барабана повредит тормозные колодки

Установка тормозного барабана

Перед установкой нового тормозного барабана поверхность наждака должна быть опустошена от ржавчины и грязи на фланце. Затем смажьте его, а также новый барабан в месте контакта с фланцем, графитовой высокотемпературной смазкой. Это будет следующая разборка узла

Затем проверьте уровень тормозной жидкости в баках и, если она достигнет максимальной отметки, выкачайте деталь шприцем. Дело в том, что при уменьшении тормозных колодок поршни тормоза, цилиндры нагреваются и тормозная жидкость может выдавливаться через верх бака.

Пэды уменьшаются с помощью кронштейнов, используемых в качестве рычагов. Чтобы сделать это, их концы упираются в край лоскута, а сами кресты уменьшаются, сжимая колодки до предела.

Примечание: если после того, как подушки собраны вместе, они препятствуют замене нового барабана, необходимо отсоединить кабель ручного тормоза. Для этого отвинтите регулировочную гайку под днищем автомобиля.

Когда тормозной барабан установлен на место, он должен быть центрирован таким образом, чтобы отверстия в корпусе совпадали с монтажными отверстиями на фланце. Если все сделано правильно, направляющая должна быть ввинчена в ступицу и не опираться на нее.

После установки барабана вы должны сидеть в машине и несколько раз нажать на педаль тормоза, чтобы заставить тормоз работать. После этого необходимо проверить уровень тормозной жидкости. Вам также нужно будет отрегулировать натяжение рулевого кабеля, даже если вам не нужно его отпускать. Внутренний диаметр рабочей поверхности нового барабана. это так называемый «преждевременный сбой». В худшем случае трение может вызвать сильный нагрев тормозной системы, что приведет к отказу тормозной системы.

Как распознать неисправность

Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если же вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно.

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Как снять тормозной барабан на лада ларгус – Прокачай АВТО

Содержание

1. Инструменты для снятия тормозного барабана Лада Ларгус
2. Операции по снятию тормозного барабана Лада Ларгус
3. Типы тормозных механизмов
4. О принципе действия
5. Как выполнить замену задних колодок?
6. Рекомендации

Тормозной барабан Лада Ларгус снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый внутренний диаметр барабана 229,5 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.
Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Инструменты для снятия тормозного барабана Лада Ларгус

Вам потребуются: ключ для болтов колес, торцовая головка «на 30», отвертка с плоским лезвием, монтажная лопатка (две), штангенциркуль.

Операции по снятию тормозного барабана Лада Ларгус

1. Включите I передачу, установите упоры под передние колеса, поднимите и установите на опору заднюю часть автомобиля со стороны снимаемого барабана.
2. Снимите заднее колесо
3, Подденьте отверткой край защитного колпачка ступицы.

4. . и снимите его.

5. Ослабьте затяжку гайки ступицы.

6. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
7. Отверните гайку ступицы заднего колеса.

Не используйте гайку ступицы повторно.
8. . и снимите тормозной барабан вместе с подшипником с цапфы ступицы.

Тормозной барабан Лада Ларгус выполнен за одно целое со ступицей, на буртик которой напрессовано задающее кольцо датчика частоты вращения колеса.

9. Измерьте штангенциркулем диаметр рабочей поверхности барабана. Если диаметр превышает максимально допустимый, барабан подлежит замене.

Тормозные барабаны на Лада Ларгус заменяйте парами (левый и правый одновременно).
10. Проверьте легкость вращения и отсутствие люфтов подшипника ступицы. При необходимости замените подшипник.
Не вылрессовывайте без крайней необходимости подшипник из тормозного барабана. Демонтированный подшипник повторному использованию не подлежит.
11. Аналогично снимите и проверьте правый тормозной барабан.
12. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.
13. Приведите в исходное состояние регулятор зазоров
14. Сведите тормозные колодки двумя монтажными лопатками.
15. Установите барабан в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом 175 Н*М.
Перемещать автомобиль при незатянутой гайке ступицы запрещено, так как при этом будет поврежден сепаратор подшипника.
16. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.
17. Запрессуйте в ступицу защитный колпачок.
18. Установите колесо и декоративный колпак
19. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Балонный ключ
• Молоток малый
• Лопатка монтажная
• Cъемник 67.7823-9519
• Вороток под торцевую насадку
• Удлинитель под торцевую насадку на вороток
• Насадка на вороток на 36 мм
• Штангенциркуль
• Щетка металлическая
• Динамометрический ключ

Детали и расходники:

• Тормозной барабан – 2 шт.
• Тормозная жидкость
• Ветошь

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите с помощью балонного ключа заднее колесо.

3. Отпустите рычаг ручного привода тормоза.

4. Поднимите автомобиль с помощью подъемника на высоту, удобную для выполнения работ.

5. Снимите заглушку гайки крепления тормозного барабана с помощью монтажной лопатки и молотка.

6. Отверните гайку 1 (на фото ниже) крепления тормозного барабана к оси 3 ступицы заднего колеса с помощью воротка с насадкой и снимите барабан съемником.

Снятие тормозного барабана заднего тормоза:

1 – гайка крепления тормозного барабана;

2 – тормозной барабан;

3 – ось ступицы заднего колеса.

7. Проверьте техническое состояние барабана.

Примечание:

Тормозные барабаны должны быть одинакового диаметра. При расточке одного из барабанов обязательно расточите второй барабан.

При замене тормозного барабана с одной стороны, обязательно заментие тормозной барабан с противоположной стороны.

При замене тормозных барабанов обязательно замените тормозные колодки, как это описано в этой статье.

8. Измерьте штангенциркулем внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях. Сравните результаты замеров с данными приведенными ниже. При необходимости замените тормозной барабан.

– номинальный внутренний диаметр тормозного бларабана – 228,5 мм.

– максимально допустимый внутренний диаметр тормозного барабана – 229,5 мм.

9. При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточите барабан. Вновь произведите замеры. Сравните результаты замеров с данными, приведенными выше. При необходимости замените тормозной барабан.

Установка

1. Очистите элементы заднего тормоза с помощью металлической щетки.

2. При замене тормозного барабана проверьте наружный диаметр тормозных колодок и при необходимости отрегулируйте их.

3. Установите тормозной барабан на ось ступицы заднего колеса и закрепите его гайкой с помощью воротка с насадкой. Момент затяжки гайки 280 Н·м (28 кгс·м) обеспечьте с помощью динамометрического ключа.

4. Проверьте работу и при необходимости отрегулируйте привод стояночного тормоза, как описано в этой статье.

5. Установите с помощью балонного ключа заднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

6. Нажмите на педаль тормоза 2-3 раза для установки зазоров между колодками и барабаном, проверьте и при необходимости доведите до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

7. Проверьте эффективность рабочей тормозной системы.

Тормозные колодки в автомобиле принадлежат к категории расходных материалов, сфера применения которых подразумевает постепенный естественный износ. Такая закономерность затрагивает и современную российскую модель универсального класса Лада Ларгус. На ресурс колодок непосредственное влияние оказывает интенсивность эксплуатации и манера вождения. На задней оси эти расходные компоненты заменяются значительно реже, чем в передке, поскольку в основе принципа функционирования всего узла заложено большее тормозное усилие именно на передних механизмах.

Чтобы замена задних тормозных колодок на автомобиле Лада Ларгус прошла успешно, необходимо четкое понимание устройства тормозного узла, как в целом, так и отдельных его компонентов. Наш материал направлен на рассмотрение конструктивных особенностей деталей тормозной системы и последовательности манипуляций, к которым следует прибегать при возникновении потребности в замене задних колодок. Также приведем ряд рекомендаций, позволяющих продлить ресурсоемкость данных расходных элементов.

Типы тормозных механизмов

В автомобилестроении присутствуют три основных категории тормозных механизмов, устанавливаемых серийно:

• ленточные конструкции;
• барабанные системы;
• дисковые тормоза.

Первые «экземпляры» на заре автомобильной индустрии обладали ленточными тормозами. Таким изделием охватывался весь периметр обода колеса, что позволяло водителю в определенный момент направить туда тормозное усилие. Ему оставалось лишь натянуть ленту, что приводило к замедлению «повозки».

Эволюция сделала свое прогрессивное дело, и на смену устаревшим «лентам» пришли барабаны, как и в Лада Ларгус. Принцип их действия не был замысловатым, а предполагал вращение колеса в свободном режиме в паре с барабаном, который путем распора присутствующих в его полости колодок воспринимал тормозное усилие, заставляя автомобиль замедляться. Такая концепция проявила себя довольно неплохо, однако со временем обнаружились некоторые ее недостатки. Здесь особое влияние оказывает интенсивность работы барабанной системы. Конструкция является закрытым типом, и перегрев колодок происходит весьма быстро, что напрямую влияет на ухудшение тормозного эффекта. Наряду с чрезмерным нагревом губительным для барабанного механизма оказалось попадание влаги. Присутствие воды и грязи внутри узла вызывает снижение производительности. Также нередки случаи поломки какой-либо детали внутри закрытого барабанного механизма. С одной стороны, проявившийся шум доставит водителю информацию о произошедшей поломке, а с другой – может спровоцировать повреждение внутренней рабочей зоны самого барабана.

Самыми надежными зарекомендовали себя дисковые тормоза, установленные в Лада Ларгус. В них все недостатки, свойственные предыдущим категориям, напрочь нивелированы. Принцип функционирования заключен в следующем. В паре с колесом происходит вращение самого тормозного диска, пока на него не подействует сжимающее усилие колодок. Такое действие возможно путем перемещения тормозного штока из полости гидроцилиндра, присутствующего в суппорте. В диске применена система вентилирования, позволяющая эффективно охлаждать рабочую зону при интенсивном режиме торможения. Заметим, что у подавляющего большинства автомобилей вентилируемыми являются только передние механизмы. Также факт попадания влаги на диск не способен повлечь существенных повреждений, поскольку она быстро высыхает, а остатки мусора самопроизвольно удаляются центробежной силой. Хотя нередки случаи искривления дисков при частом чередовании перегрева и проезда водных «преград» (луж). Дисковый механизм лучше переносит нагрузки, поэтому вся система является максимально эффективной.

Ввиду значительно меньшей стоимости барабанных узлов в сравнении с дисковыми аналогами, многие производители в своих бюджетных моделях прибегают к комбинации механизмов, причем спереди — диски, а сзади — барабаны.

О принципе действия

Тормоза в Лада Ларгус получились достаточно сбалансированными и эффективными. Это подтверждает масса тестов. Для данного универсала производитель предусмотрел возможность комплектования такими механизмами:

• передняя ось – дисковые узлы, которые оснащены функцией вентиляции и удержания плавающей скобы;
• задние механизмы – барабанные.

Тормозные компоненты кормы представляют собой традиционные закрытые конструкции, которые оснащены механизмами, позволяющими колодкам самостоятельно центрироваться. За счет этого действия происходит регулирование зазора.

В качестве привода колодок в действие служит гидравлическая система, исполнительными элементами которой спереди и сзади являются тормозные цилиндры с выдвигающимися поршнями. Вся система является двухконтурной, где очередность распределения тормозного усилия происходит по диагональной схеме. Также комплекс имеет вакуумный усилитель.

Сегодня многие автомобили оснащены полезной системой АБС. Этот механизм позволяет предотвратить блокировку колес при активации тормоза, что особенно актуально в экстремальных режимах торможения, когда создается большая вероятность заноса.

Стояночный тормоз активируется посредством соответствующего рычага, расположенного в салоне. Усилие на колодки передается тросом, находящимся под днищем в специальной магистрали.

Форумы пестрят вопросами, касающимися модификаций колодок, устанавливаемых на комплектации LADA Largus, как с восьми, так и с 16-клапанными моторами. Отметим, что на разные версии модели производитель устанавливает различные тормозные механизмы, обладающие собственными геометрическими параметрами дисков и суппортов. Большей эффективностью обладают тормоза, установленные на модификации с 16-клапанными агрегатами.

Перейдем к рассмотрению последовательности действий когда осуществляется замена задних тормозных колодок.

Внимание! Замене следует подвергать колодки, расположенные на обеих сторонах автомобиля. Также следует использовать продукты от одного производителя и идентичной модификации.

1. Ослабляем моменты затяжки колесных болтов на задней оси.
2. Вывешиваем автомобиль (или его часть) с помощью подходящего подъемного средства.
3. Мотор LADA Largus, естественно, должен быть заглушен, а ручник деактивирован.
4. После снятия колеса с одного боку авто обнаруживаем барабан тормозного узла. Демонтируем его.
5. Колодки с АБС или без размещаются по краям механизма. С одной из них непосредственно взаимодействует рычаг активации стояночного тормоза. Между верхними краями колодок расположился цилиндр. Также наблюдаем присутствие пружин и распорной планки, которые необходимы для возможности регулирования зазора.
6. Разборочные действия начинаем с демонтажа стяжных пружин, причем снимаем не только верхнюю, но и нижнюю. Эту манипуляцию удобно совершать плоскогубцами. Не забываем о пружинах направляющих.
7. Переходим к снятию самой планки вместе с механизмом, позволяющим «выбирать» зазор.
8. Остается снять наконечник троса привода стояночного тормозного узла.
9. Теперь извлекаем колодки с АБС или без.
10. Перед монтажом новых расходных деталей тщательным образом с помощью металлической щетки производим очистку всех компонентов узла.
11. Во время монтажа новых колодок в LADA Largus потребуется сборка и установка механизма, которым регулируется зазор, а также возврат в свое положение наконечника троса ручника.
12. Когда все указанные элементы установлены на щите механизма, то натягиваем стяжные пружины и возвращаем на место пружины направляющих.
13. Надевание барабана осуществляем аккуратно, а по завершении производим процедуру регулирования зазора между уже установленными колодками. Для этого выполняем троекратное нажатие педали до упора. После появления характерного щелчка механизм переходит в «статус» отрегулированного.

Замена задних тормозных колодок на автомобиле Лада Ларгус завершена.

Рекомендации

1. Замена задних тормозных колодок в автомобиле LADA Largus должна осуществляться не реже одного раза в течение двух лет, ведь попадание влаги внутрь контура приводит к снижению температуры кипения, а следственно, эффективности системы.
2. С достаточной периодичностью наблюдайте за уровнем жидкости в бачке. Его приходится пополнять.
3. Если уровень интенсивно снижается, значит принимайте меры по поиску очага утечки. Возможно произошла разгерметизация системы, а это весьма опасно «потерей» тормозов в дороге.
4. Колодки с АБС или без рекомендуем менять, когда степень их износа достигла или начала превышать 70-процентный предел.
5. После зимы не ленитесь очистить тормозные суппорта и смазать направляющие (в передних механизмах). Это не позволит этим узлам закиснуть.
6. Не экономьте на колодках, ведь от качества этих расходников зависит безопасность.

Замена задних тормозных колодок не сложная, но ответственная процедура.

Снятие и замена задних тормозных барабанов Рено Дастер

Кратко о чем эта статья: Снятие и замена задних тормозных барабанов Рено Дастер

Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл [email protected].

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый внутренний диаметр барабана 229,5 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров. Для снятия тормозного барабана переднеприводного автомобиля. Вам потребуются: ключ для болтов колес, торцовая головка «на 30», отвертка с плоским лезвием, монтажная лопатка (две), штангенциркуль. 1. Включите I передачу, установите упоры под передние колеса, поднимите и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. 2. Снимите заднее колесо. 3. Подденьте отверткой край защитного колпачка ступицы… 4. Снимите его. 5. Ослабьте затяжку гайки ступицы, 6. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен). 7. Отверните гайку ступицы заднего колеса. 8. …и снимите тормозной барабан вместе с подшипником с цапфы ступицы. 9. Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимый, барабан подлежит замене. 10. Проверьте легкость вращения и отсутствие люфтов подшипника ступицы. При необходимости замените подшипник. 11. Аналогично снимите и проверьте правый тормозной барабан. 12. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа, 13. Приведите в исходное состояние регулятор зазоров. 14. Сведите тормозные колодки двумя монтажными лопатками. 15. Установите барабан в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом 175 Нм. 16. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза, При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен. 17. Запрессуйте в ступицу защитный колпачок. 18. Установите колесо и декоративный колпак. 19. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки. Для снятия тормозного барабана полноприводного автомобиля выполните следующие операции. Вам потребуются: ключ для болтов колес, ключ TORX T40, монтажная лопатка (две), штангенциркуль. 1. Включите I передачу, установите упоры под передние колеса, поднимите и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. 2. Снимите заднее колесо. 3. Выверните два винта крепления тормозного барабана к задней ступице и снимите барабан. 4. Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимый, барабан подлежит замене. 5. Аналогично снимите и проверьте правый тормозной барабан. 6. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа. 7. Приведите в исходное состояние регулятор зазоров (см. п.24 тут). 8. Сведите тормозные колодки двумя монтажными лопатками. 9. Установите барабан в порядке, обратном снятию. 10. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен. 11. Установите колесо и декоративный колпак. 12. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки. Категории товаров, которые вам могут быть интересны на основании статьи «Снятие и замена задних тормозных барабанов Рено Дастер»: Товары, из ассортимента Дастершоп77, которые могут быть вам интересны: Изображение Артикул Наименование Производитель Цена Наличие В корзину   BR-001-GARD-URDP    Брызговики увеличенные (расширенные) Дастер-ГАРД передние     Дастер-Гард        1500 / 1200 р. Дисконт: 1000 р.        >10       DC495    Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)     РФ        700 / 500 р. Дисконт: 500 р.        >10       DC218    Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус     РФ        900 / 350 р. Дисконт: 250 р.        >10       DG-006-GARD-RDSHCH    Передние диффузоры — аэродинамические щитки Рено Дастер (комплект из 2 шт)     Дастер-Гард        700 / 600 р. Дисконт: 500 р.        >10       DC654    Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)     АртФорм (Yuago)        3000 / 2000 р. Дисконт: 1600 р.        >10       DC959    Уплотнитель под капот Дастер / Террано / Каптур / Аркана и др.     РФ        800 / 600 р. Дисконт: 500 р.        >10       PT014-RDU112901    Накладка на порожек багажника PTGroup     Pt GROUP        1200 / 1000 р. Дисконт: 900 р.        >10       DC1024-V117    Уплотнитель кромки лобового стекла и крыши      Дастер-Гард        700 / 500 р. Дисконт: 300 р.        >10       005-008502    Защита на порожек багажника     Русская Артель        1500 / 1400 р. Дисконт: 1200 р.        >10       R12711    Ветровики (дефлекторы на окна) COBRA/Autoplex     COBRA / Autoplex        2000 / 1600 р. Дисконт: 1500 р.        8     Добавить комментарий Уведомлять меня о новых комментариях по E-mail

Задний тормозной барабан (как снять тормозной барабан) Шевроле Ланос / ЗАЗ Шанс (Chevrolet Lanos, ZAZ CHANCE, Сенс)

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры) Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен)

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо.

4. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы… 5. …и снимите его.

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее… 7. …и извлеките шплинт из отверстия цапфы.

8. Ослабьте затяжку гайки задней ступицы… 9. …и отверните гайку.

10. Снимите с цапфы упорную шайбу… 11. …внутреннее кольцо наружного подшипника…

12. …и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником. 13. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый, барабан подлежит замене.

14. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана) Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Тормозные барабаны заменяйте парами (левый и правый одновременно)

Осмотрите поверхность накладок тормозных колодок. Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить     (см. тут) Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Задний рабочий тормозной цилиндр» )

15. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники     (см. тут)

16. Аналогично снимите и проверьте правый тормозной барабан.

17. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

Приведите в исходное состояние регулятор зазоров (см. п. 20 «Задние тормозные колодки»)

19. Сведите тормозные колодки двумя монтажными лопатками.

20. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы     (см. тут)

21. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

22. Запрессуйте в ступицу защитный колпачок.

23. Установите колесо и декоративный колпак

24. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

Тормозная система
Неисправности тормозов
Прокачка тормозов
Регулировка педали тормоза
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Тормозные шланги
Тормозные трубки
Снятие педали тормоза
Передние тормозные колодки
Передний тормозной суппорт
Тормозной диск
Задний тормозной барабан
Задние тормозные колодки
Задний тормозной цилиндр
Регулировка ручного тормоза
Передний трос ручного тормоза
Задний трос ручного тормоза
Снятие рычага ручного тормоза

Как заменить барабанные тормоза за 6 шагов

В барабанных тормозах для замедления автомобиля используются тормозные колодки с фрикционной накладкой внутри тормозного барабана, в отличие от дисковых тормозов, в которых тормозные колодки используются для захвата тормозного диска. Вот некоторые отличия:

• Барабанные тормоза устанавливаются на заднюю ось автомобиля, а дисковые тормоза обычно устанавливаются на заднюю и переднюю оси автомобиля
• Барабанные тормоза имеют более длительный срок службы
• Барабанные тормоза имеют более низкую стоимость производства
• Барабанные тормоза могут работать как стояночный тормоз для автомобиля
• Дисковые тормоза обладают лучшей тормозной способностью при движении по прямой
• Дисковые тормоза лучше рассеивают тепло

Вот 6 шагов, которые необходимо выполнить при замене барабанных тормозов:

6 шагов по замене барабанных тормозов

1. Обеспечьте безопасность и подготовьте свой автомобиль

Замена барабанных тормозов может привести к попаданию опасных материалов в воздуха, особенно если это старый автомобиль. Вы должны носить маску и работать в проветриваемом помещении, следя за тем, чтобы никто не приближался к автомобилю во время замены.

Вы должны подготовить автомобиль:

• Снятие колесных колпаков
• Ослабление зажимных гаек
• Использование подставок и домкрата для подъема и поддержки автомобиля
• Отключение стояночного тормоза для снятия тормозного барабана

2. Снимите и осмотрите тормозной барабан

Чтобы получить тормозные колодки, необходимо снять колесо и тормозной барабан. Некоторые тормозные барабаны на переднеприводных автомобилях имеют ступицу с традиционными коническими подшипниками. Эти ступицы необходимо полностью снять, включая гайку шпинделя, также известную как гайка оси, которая используется для крепления колеса к оси.

Действия по снятию тормозного барабана:

• Начните с удаления всех винтов или зажимов, удерживающих барабан, и снимите его.
• Затем снимите резиновый порт доступа на опорной пластине и поверните звездочку на регуляторе барабана. Тормозные барабаны обычно снимают, перемещая их вперед и назад, одновременно стягивая их со ступицы. Возможно, вам придется нанести пенетрант, использовать молоток или отрезать барабан, если он застрял на ступице оси.

Очистите и осмотрите тормоза:

• После снятия барабанного тормоза вы можете увидеть внутреннюю работу узла барабанного тормоза, такую ​​как колодки, пружины и колесный цилиндр.
• Прежде чем приступить к разборке деталей, тщательно распылите очиститель тормозов на весь узел.
• Теперь пришло время измерить и проверить компоненты тормозной системы, такие как тормозные колодки и тормозные барабаны.
• Используйте цифровой микрометр, настроенный на дюймы, для осмотра тормозных колодок. Если толщина тормозных колодок меньше 1/16 дюйма, тормозные колодки следует заменить.
• Затем проверьте тормозные барабаны на наличие царапин, трещин или канавок.
• Также осмотрите колесные цилиндры на наличие утечек тормозной жидкости. Если это так, то колесные цилиндры необходимо заменить.

3. Разберите тормозной барабан и снимите тормозные колодки

• Используя острогубцы, потяните удерживающие колодки пружины, чтобы снять тормозные колодки. В некоторых автомобилях для натяжения тормозных колодок используется несколько комплектов пружин. В этом случае снимите самую верхнюю пружину, что ослабит общее натяжение и облегчит снятие других пружин.
• Также некоторые тормозные колодки натянуты штифтами и шайбами ​​вместо пружин, которые также можно стянуть с помощью острогубцев.
• После извлечения пружин, шайб и штифтов снимите тормозные колодки.

4. Снимите фиксатор троса стояночного тормоза

• С помощью плоской отвертки или плоскогубцев снимите фиксатор троса стояночного тормоза.

5. Очистите и переустановите тормозные колодки и компоненты

• Очистите опорную пластину очистителем тормозов.
• Вставьте штифт в новую колодку и установите на место стопорный зажим стояночного тормоза.
• Теперь установите узел регулировочного винта и винтовую пружину.
• Установите новые тормозные колодки на ступицу и закрепите их новыми штифтами и шайбами.
• Установите натяжные пружины, чтобы зафиксировать тормозные колодки.

6. Установите новый тормозной барабан

• Подготовьте новый барабанный тормоз в качестве первого шага при установке нового барабанного тормоза. Это включает в себя очистку барабанов с помощью чистящего спрея, так как на некоторые барабаны нанесено тонкое масляное покрытие.
• Очистив барабан, наденьте его на тормозные колодки и установите на ступицу. Если вы не можете сдвинуть барабан, попробуйте отрегулировать тормозные колодки, а затем снова установите барабан. Вы можете отрегулировать тормозные колодки, повернув регулятор или используя инструмент для регулировки.
• Регулируйте шаг за шагом до тех пор, пока барабан не будет правильно скользить по тормозным колодкам и ступице без чрезмерного сопротивления.
• К настоящему времени барабанный тормоз должен быть полностью собран. Убедитесь, что тормозной барабан правильно установлен, так как неправильное крепление может вызвать проблемы.

7. Установка колеса и шины

Теперь пришло время установить колесо и шину.

• Теперь вращайте колесо и регулируйте его через опорную пластину, пока тормозные колодки не соприкоснутся с барабанным тормозом.
• Затяните колесо и шину на место с помощью зажимных гаек.

Какие признаки указывают на необходимость замены барабанного тормоза?

Эффективность тормозной системы автомобиля имеет большое значение для безопасности на дороге. Таким образом, вы должны обратить пристальное внимание на любые предупреждающие знаки, чтобы увидеть, есть ли проблема с барабанными тормозами автомобиля. Ниже перечислены основные признаки, указывающие на необходимость замены барабанного тормоза.

Заключение

Барабанные тормоза могут быть устаревшими или выглядеть необычно по сравнению с дисковыми тормозами, но они являются жизненно важным компонентом тормозной системы многих автомобилей. Они до сих пор устанавливаются на заводе в задней части новых автомобилей. Эти тормозные компоненты намекают на предупреждающие знаки, если у них начинаются проблемы или они выходят из строя. Поэтому вы никогда не должны игнорировать предупреждающие знаки о замене барабанного тормоза, поскольку это может снизить производительность автомобиля.

Если вы ищете профессиональную замену барабанным тормозам, посетите NuBrakes и попрощайтесь с проблемами тормозной системы. Вы можете выбрать дату и время замены тормозов и оставить их техническим специалистам, чтобы убедиться, что ваш автомобиль готов к работе.

Каталожные номера

• https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-brake-drum
• https://www.bendix.com.au/bendix-news/how-tell-if-your-drum-brakes-need-change
• https://mechanicbase.com/brakes/bad-brake-drums-symptoms/
• https://www.autozone.com/diy/brakes/how-to-change-drum-brakes
• https://www. repairsmith.com/i/estimates/brakes/brake-drum/

Как заменить тормозные колодки и барабаны

Замена компонентов барабанного тормоза на вашем автомобиле — это ремонт на профессиональном уровне для домашних мастеров. Вот все, что вам нужно знать, чтобы заменить тормозные колодки и барабаны.

• Уровень сложности «Сделай сам» : Эксперт
• Необходимое время : 2 часа
• Инструменты и материалы : Защита глаз плюс специальные инструменты, такие как клещи для тормозных пружин, инструмент для фиксации пружин, ложка для регулировки тормозных колодок

Что такое тормозные колодки и барабаны?

Термины «колодки» и «барабаны» используются для транспортных средств, оснащенных барабанными тормозами, а «колодки» и «роторы» — для компонентов дисковых тормозов. Когда вы нажимаете на педаль тормоза, жидкость в главном цилиндре оказывает гидравлическое давление на один колесный цилиндр с каждой стороны, который, в свою очередь, оказывает внешнее усилие, которое прижимает тормозные колодки к вращающимся тормозным барабанам. Это трение и останавливает вашу машину. Со временем материал, используемый для тормозных колодок и барабанов, изнашивается, и этот износ определяется такими факторами, как вес вашего автомобиля, дорожные условия (плоские или холмистые), ваш стиль вождения, если вы используете автомобиль для буксировки. , и более. Суть в том, что чем сильнее вы давите на тормоза, тем быстрее они изнашиваются. Знание того, как заменить тормозные колодки и барабаны, может сэкономить вам сотни долларов.

Большинство современных автомобилей оснащены дисковыми тормозами на всех четырех колесах, но в некоторых автомобилях до сих пор используются передние дисковые тормоза и задние барабанные тормоза. Одним из таких примеров является высокотехнологичный полностью электрический Volkswagen ID.4, в котором используются задние тормоза, рассчитанные на весь срок службы автомобиля! Многие классические автомобили используют четырехколесные барабанные тормоза, хотя после 1960-х годов это было не очень распространено. Барабанные тормоза обычно служат значительно дольше, чем дисковые тормоза, так как вы должны быть в состоянии заставить комплект задних барабанов работать столько же времени, сколько два или три комплекта передних тормозных колодок.

В то время как дисковые тормоза являются одними из самых простых работ по ремонту для домашнего мастера, барабанные тормоза намного сложнее и потенциально более опасны. Если вы новичок в домашнем хозяйстве, вы можете рассмотреть возможность аутсорсинга этой работы. Выполнение регулярного профилактического обслуживания, такого как замена тормозных колодок и барабанов дискового тормоза, поможет сохранить ваш автомобиль на дороге… даже на протяжении миллиона миль!

Барабанные тормоза на автомобилях с дисковыми тормозами?

Даже если в вашем автомобиле установлены четырехколесные дисковые тормоза, знание того, как работают барабанные тормоза (и как их заменить), может быть полезной информацией. Это связано с тем, что некоторые дисковые тормозные системы используют барабанные тормоза для системы стояночного/аварийного торможения. На этих автомобилях стояночный/аварийный тормоз приводится в действие тросом (а не гидравлической жидкостью), который, в свою очередь, оказывает давление на внутреннюю «шляпную» область тормозного диска.

Безопасно ли ездить с изношенными тормозными колодками и барабанами?

Срок службы тормозных колодок измеряется в миллиметрах, и как только вы достигнете толщины от 1,5 до 3 мм, вам следует задуматься о замене колодок. В некоторых случаях передняя (ближайшая к передней части автомобиля) тормозная колодка может изнашиваться быстрее, чем задняя тормозная колодка. Вождение со слишком тонкими тормозными колодками не только небезопасно, но и может привести к ненужному повреждению других компонентов тормозной системы, таких как барабаны и/или колесные цилиндры.

Что произойдет, если я этого не сделаю? Насколько все может быть плохо?

Если вы не замените тормозные колодки до того, как они достигнут минимальной толщины, в конечном итоге это может обойтись вам дороже. Вообще говоря, тормозные барабаны могут прослужить по крайней мере два или три комплекта тормозных колодок, прежде чем потребуется их замена, но езда со слишком изношенными колодками может привести к чрезмерному и преждевременному повреждению барабанов. В худшем случае, если колодки изношены слишком тонко, колесные цилиндры могут выдвинуться слишком далеко и создать утечку тормозной жидкости, что приведет к снижению эффективности торможения.

Короче говоря, почему эта работа важна?

Правильное техническое обслуживание тормозной системы автомобиля важно для обеспечения безопасного вождения автомобиля. Кроме того, профилактическое обслуживание, такое как замена почти изношенных тормозных колодок, помогает сэкономить деньги в долгосрочной перспективе по сравнению с ожиданием износа колодок, что повлияет на состояние барабанов.

Средняя стоимость замены тормозных колодок и барабанов составляет от 458 до 519 долларов США. Судя по уровню сложности «Эксперт», эта работа может оказаться сложной задачей для начинающих мастеров-любителей. Те, кто хочет заменить тормозные колодки и барабаны, должны ожидать, что работа займет около двух часов, и вы можете сэкономить более 200 долларов на трудозатратах, выполняя работу самостоятельно.

Когда менять тормозные колодки и диски?

Как часто следует заменять эту деталь?

Срок службы ваших тормозных колодок и барабанов напрямую зависит от того, как и где вы ездите на своем автомобиле, но, как правило, тормозные колодки служат не менее 50 000 миль. Однако нередко тормозные колодки служат в два раза дольше. Если вы ведете машину осторожно и регулярно проводите техническое обслуживание, тормозные барабаны должны выдержать как минимум два комплекта тормозных колодок, прежде чем потребуется их замена; в некоторых случаях барабаны необходимо обработать, но не заменить.

Как узнать, когда пора это сделать или сделать самому?

Наиболее распространенным показателем того, что пора заменить тормозные колодки и барабаны, является шум или вибрация, заметные при нажатии на педаль тормоза. Если барабанные тормоза визжат или скрежещут, вам нужно как можно скорее проверить тормоза.

Какие общие признаки указывают на то, что вам нужны новые тормозные колодки и/или тормозные диски?

• Стояночный тормоз не удерживает автомобиль надежно
• Скрежет или скрежет при нажатии на педаль тормоза
• Вибрация (ощущается в педали или рулевом колесе) при нажатии на педаль тормоза
• Пробег определяется графиком профилактического обслуживания производителя
• Визуальный осмотр показывает изношенные тормозные колодки (если колодки выглядят поврежденными или их толщина меньше допустимой)

Как заменить тормозные колодки и барабаны

Шаг 1 : Безопасно поддомкратьте автомобиль и снимите колеса и шины

Как и при перестановке шин, поднимите автомобиль домкратом на ровной поверхности и установите домкраты в безопасном месте, чтобы поддерживать автомобиль. Обязательно используйте противооткатные клинья перед передними колесами и позади них, чтобы предотвратить скатывание автомобиля.

Шаг 2 : Снимите тормозные барабаны

Снятие тормозных барабанов в большинстве случаев может быть сложной задачей. Первое, что вам нужно попробовать, это просто постучать барабаном (не слишком сильно) вокруг ступицы, чтобы ослабить ржавчину. Некоторые тормозные барабаны имеют небольшие резьбовые отверстия, предназначенные для того, чтобы пользователи могли вкручивать в них болты, чтобы отжать барабан от ступицы. В худшем случае вам может понадобиться снять резиновый пылезащитный колпачок на задней стороне опорной пластины, чтобы ослабить регулятор тормозных колодок.

После снятия барабана вокруг колодок и фурнитуры обычно скапливается много тормозной пыли. Распылите это сжатым воздухом, но не вдыхайте эту пыль; на этом этапе не помешает надеть маску.

Шаг 3 : Снимите крепеж тормозной колодки

Используйте соответствующие инструменты для безопасного снятия крепежа тормозной колодки.

1. Сначала с помощью клещей для тормозных пружин снимите пружину с верхней части тормозной колодки.

2. Затем используйте инструмент для фиксации пружины, чтобы нажать и повернуть пружину фиксатора, пока она не выровняется с зажимом, чтобы ее можно было снять.

3. Наконец, используйте набор плоскогубцев, чтобы снять трос стояночного тормоза.

Совет для профессионалов: очень полезно делать только одну сторону за раз, но, как и при замене поликлинового ремня , не помешает сфотографировать тормозные колодки и крепеж перед вы удаляете их. Таким образом, у вас будет ориентир при переустановке.

Шаг 4: Очистите и смажьте места трения тормозных колодок

Пока все разобрано и снято, самое время осмотреть тормозные колесные цилиндры. Отодвиньте резиновые сапоги и найдите следы тормозной жидкости. Эта область должна быть сухой. Если жидкость протекает, сейчас самое время их заменить, но это другой ремонт, требующий знаний о прокачке тормозов.

Шаг 5: Осмотр колесного тормозного цилиндра

Пока все разобрано и снято, самое время осмотреть тормозные цилиндры. Отодвиньте резиновые сапоги и найдите следы тормозной жидкости. Эта область должна быть сухой. Если жидкость протекает, сейчас самое время их заменить, но это другой ремонт, требующий знаний о прокачке тормозов.

Шаг 6 : Переустановите тормозные колодки и крепеж

Установите новые тормозные колодки и существующий тормозной крепеж в порядке, обратном шагу 3 . Используйте отвертку, чтобы повернуть колесо на регуляторе тормоза. Вы узнаете, что он правильно отрегулирован, когда тормозной барабан можно легко установить и он вращается с небольшим усилием. Вы не хотите, чтобы регулятор был слишком свободным или слишком тугим. Переустановите тормозные барабаны.

Шаг 7 : Переустановите колеса и шины и опустите автомобиль

Шаг 8 : Нажмите на педаль тормоза и проверьте тормозную жидкость, при необходимости долейте

В отличие от замены дисковых тормозов, установка новых барабанных тормозов не должна влиять на уровень тормозной жидкости. При этом вам все равно следует несколько раз нажать на педаль тормоза, чтобы убедиться, что все готово к движению, и еще раз проверить уровень тормозной жидкости в бачке главного цилиндра.

Совет для профессионалов. В большинстве автомобилей используется тормозная жидкость Dot 3, но проверьте в руководстве пользователя, какой тип тормозной жидкости требуется вашему автомобилю.

Шаг 9 : Дважды проверьте работу стояночного/аварийного тормоза

После того, как автомобиль будет опущен, включите стояночный/аварийный тормоз, чтобы обеспечить правильную регулировку. Если этот тормоз слишком ослаблен или слишком затянут, его можно отрегулировать, сняв резиновую заглушку с опорной пластины и используя регулировочную ложку тормоза, чтобы ослабить или затянуть башмак-гаечный ключ.

Заявка на индивидуальный график обслуживания

Получите датчик FIXD и бесплатное приложение сегодня, чтобы составить индивидуальный график обслуживания на основе вашей марки, модели и пробега. Никогда больше не пропускайте важное техническое обслуживание благодаря автоматическим оповещениям о техобслуживании! Узнайте больше на fixd.com.

Несколько советов и рекомендаций по работе с барабанными тормозами

EasyBuy4uGetty Images

В предыдущем обзоре тормозных систем мы говорили о большом мире дисковых тормозов. Теперь давайте перейдем к темным искусствам барабанных тормозов. Поскольку в барабанной тормозной системе, как правило, больше движущихся частей, разумно испугаться всех этих надоедливых пружин и регуляторов. Не бойся! Бороться с ними не так сложно, как кажется на первый взгляд. (Это само собой разумеется, но напоминание никогда не помешает: это общее руководство, и всегда лучше обратиться к служебной информации вашего автомобиля, прежде чем броситься в бой с чем-либо на вашем автомобиле.)

Amazon

Во-первых, различие: мы говорим о гидравлических барабанных тормозах, а не о механических, так что имейте это в виду. Далее давайте разберем детали, которые вы, вероятно, увидите в своей барабанной тормозной системе. Вы будете иметь дело с тормозным барабаном, тормозными колодками, колесными цилиндрами и тормозным оборудованием. В отличие от дисковых тормозов, оборудование для барабанных тормозов обычно состоит из набора пружин и держателей пружин. Вы также увидите опорную пластину тормозного барабана и регулятор тормозных колодок.

Функционально система работает так же, как и с тормозными дисками и суппортами: вы нажимаете на педаль, в главном цилиндре нажимается поршень, который проталкивает тормозную жидкость по магистралям и шлангам до достижения колесных цилиндров. В этот момент дисковые и барабанные тормозные системы работают по-разному. В автомобилях с барабанными тормозами тормозная жидкость поступает в один или два колесных цилиндра, которые прижимают тормозные колодки к тормозному барабану. Весь этот беспорядок удерживает вместе опорная пластина, к которой тормозные колодки крепятся серией пружин. Пружины также помогают тормозным колодкам вернуться в исходное положение. Количество и тип пружин зависит от конструкции вашей барабанной тормозной системы, которых фактически три (ведущая/задняя колодка, двойная ведущая колодка и тип с двойным сервоприводом).

Перед началом работы приобретите подходящие колодки и крепеж для вашей тормозной системы. Сами пружины проходят циклы нагрева и со временем становятся менее эффективными в качестве пружин, поэтому имеет смысл потратить всего несколько долларов на новый комплект. Работа с барабанными тормозами также требует специальных инструментов, облегчающих вашу жизнь. Вам понадобится инструмент для крепления пружин барабанного тормоза и пара плоскогубцев для пружин барабанного тормоза. Их часто можно купить в комплекте. Вам также понадобятся простые инструменты, такие как молоток, плоскогубцы и другие разнообразные ручные инструменты, чтобы все разобрать.

Для начала вам необходимо правильно и безопасно поднять и закрепить автомобиль, снять переднее колесо, затем снять шпиндельную гайку и шплинт. За гайкой шпинделя должны быть шайба и ступичный подшипник. (Опять же, эти конструкции сильно различались по годам и производителям, поэтому вам нужно свериться с информацией о ремонте, прежде чем прыгать обеими ногами. ) Убрав подшипники, вы сможете безопасно снять барабан.

Amazon

Это точно покажет, с чем вы имеете дело. Не бойтесь, это не так уж и плохо. Сделайте снимок или сделайте снимок только с одной стороны за раз, чтобы убедиться, что у вас есть точка отсчета во время процесса. Далее пришло время снять тормозные колодки. Чтобы снять башмаки со своего места, вам сначала нужно снять пружины с помощью пружинных плоскогубцев, а затем освободить их от опорной пластины с помощью фиксатора пружины, сжав удерживающую пружину и вытащив штифт из-за опорной пластины. . На некоторых автомобилях вы встретите саморегулирующийся трос, который также нужно будет снять перед тем, как снять обувь. У вас также будет регулятор тормозов, который нужно разобрать, почистить и смазать.

Сняв башмаки, вы увидите только опорную пластину с колесным цилиндром, прикрученным болтами. Колесный цилиндр, пожалуй, самая изменчивая и важная часть всей этой смеси. Вам нужно будет заглянуть за пыльники колесного цилиндра, чтобы убедиться, что его уплотнения не вышли из строя. Если вы видите какие-либо признаки утечки вашего колесного цилиндра, вам необходимо заменить его. Также можно восстановить колесный цилиндр, так что это вариант для тех, кто разбирается в этом процессе. (Однако, если вы читаете это, я бы посоветовал просто заменить их.)

DrbouzGetty Images

Вы также должны убедиться, что ваша подложка не повреждена. Если он поддался ржавчине, вам также необходимо заменить его.

Если ваш рабочий цилиндр готов к работе, вы можете начать процесс сборки. На опорной плите вы увидите несколько приподнятых участков, на которых будут сидеть ваши тормозные колодки. Смажьте их той же тормозной смазкой, которую вы использовали для дисковых тормозов. Вы должны быть осторожны, чтобы не добавить слишком много смазки, так как вы не хотите загрязнять тормозные колодки.

В то время как некоторые тормозные колодки взаимозаменяемы, другие спроектированы так, чтобы различаться в зависимости от того, является ли это ведущей (самой передней) или задней (задней) тормозной колодкой. Вы должны убедиться, что ваши тормозные колодки находятся в надлежащем порядке для вашего стиля тормозной системы. Вот тут-то и пригодится картинка или другой ориентир.

Теперь, когда обувь правильно прикреплена к опорной пластине, вы можете посмотреть на свой барабан. Как и в нашем приключении с дисковыми тормозами, вам нужно будет восстановить или заменить тормозной барабан. (Важно отметить, что на большинстве автомобилей с барабанными тормозами передних колес ступица с коническими роликоподшипниками прикреплена к барабану. Всегда полезно при обслуживании барабанных тормозов убедиться, что подшипники колес не изнашиваются преждевременно и хорошо смазаны. Что еще более важно, помните, что есть внутренний и внешний подшипники, а не только один внешний подшипник.)

Если ваш тормозной барабан готов к повторной установке — это означает, что ваша опорная пластина полностью оснащена новыми колодками и крепежом — вы на финишной прямой. Наденьте узел барабана и ступицы обратно на шпиндель, переустановите внешний подшипник и начните процесс регулировки тормозных колодок.

Помните регулятор, который вы только что почистили и смазали? Этот маленький регулятор помогает убедиться, что ваша обувь выдвигается достаточно далеко, чтобы захватить барабан. Вы можете отрегулировать это с задней стороны опорной пластины, хотя, как правило, легче приблизить его изнутри тормозного узла.

Если ваши тормоза недостаточно отрегулированы, они не будут правильно захватывать тормозной барабан. Слишком далеко, и тормозной барабан не будет вращаться. То, что вы ищете, — это легкое сопротивление при вращении барабана. Когда вы отрегулируете колодки, вы можете закончить переустановку узла барабана и втулки, навинтив гайку шпинделя обратно на шпиндель. Для этого существует спецификация крутящего момента, поэтому лучше всего ссылаться на свои сервисные данные.

Готово! Во всяком случае, с одним колесом. Процесс аналогичен для всех четырех колес, хотя к задним колесам не будет прикреплена ступица в сборе. На относительно современных переднеприводных автомобилях вы, скорее всего, найдете герметичные подшипники, запрессованные на ступицу, или полностью заменяемую ступицу в сборе.

После этого вы сможете отполировать тормоза, внести последние коррективы и не беспокоиться о них — пока они снова не начнут изнашиваться. Затем промойте и повторите.

Уэсли Рен Уэсли Рен провел всю свою жизнь с автомобилями, будь то переодевание отцовского «Форда» 1954 года на Хэллоуин в детстве, ремонт автомобилей в колледже или коллекционирование разочаровывающих кусочков истории — и многое другое.

Удаление прикипевшего тормозного барабана

MGA с отношением MGAguru.com MGAguru.com СНЯТИЕ ЗАКРЫТОГО ТОРМОЗНОГО БАРАБАНА — BT-105 В 05:56 17.12.04 -0700, Phil McCormick написал: «…. левый задний тормозной барабан. Он застрял и не снимается с тормозных колодок. …. Будет нагреваться помощь?» Тепло — это крайняя мера. Сначала начните с простых вещей. План A:   Если барабан изношен, у него может быть ребро внутри на открытом крае, свисающее с обуви. Вам нужно вращать барабан до тех пор, пока отверстие для доступа на внешней поверхности не совпадет с большим винтом со шлицем в регуляторе. Это будет немного ниже горизонтальной средней линии сзади. Вращайте регулировочный винт против часовой стрелки (щелчок, щелчок, щелчок), пока он не упрется в твердый упор, возможно, на 1/2–3/4 оборота. Это позволит башмакам втянуться, чтобы очистить гребень износа, чтобы можно было снять барабан. План B:   Если барабан вращается свободно, но не освобождается от центральных шпилек, обязательно удалите два фиксирующих винта с плоской головкой. Если он не отрывается сразу при сильном натяжении, попробуйте немного ударить сзади. Захватите фланец на краю барабана с помощью пробойника с плоским концом, направляя пробойник в основном наружу от центральной линии автомобиля, и хорошенько ударьте по нему двухфунтовым молотком (большой вес и инерция, но не слишком большая скорость). ). Если он не отсоединяется сразу, не переусердствуйте, так как вы можете сломать тонкий фланец барабана. Простое отламывание части пылезащитного фланца, как правило, не наносит ущерба работе тормозного барабана, если вы не растрескиваете и не деформируете внутреннюю фрикционную поверхность. План C:  Если это не сломает его сразу, вам может понадобиться съемник тормозного барабана. Этот инструмент выглядит как большой, но легкий съемник с тремя опорами. См. здесь: Съемник тормозных барабанов JC Whitney Съемник тормозных барабанов Eastwood Products Зацепите его за фланец барабана в трех равноудаленных точках, при этом центральный винт нажимает на центр фланца оси дискового колеса или внутрь центра проволочной ступицы колеса. Затяните ручной винт, чтобы затянуть инструмент. Это вытянет корпус барабана наружу, немного деформируя внешнюю плоскую поверхность барабана с предварительным натягом пружинного типа. Не перетягивайте съемник, иначе вы рискуете необратимо деформировать барабан. Используйте сильное усилие запястья для винта или очень короткий гаечный ключ, если у вас слабое запястье. НЕ используйте большой гаечный ключ, как показано на втором рисунке. Также НЕ бейте по нему сильно сзади, как следует из положения молотка на этом рисунке. Инструмент для съемника должен быть натянут умеренно туго, и вы должны быть в состоянии вращать барабан и полуось с прикрепленным инструментом. Плотно затянув съемник, ударьте двухфунтовым молотком по барабану в радиальном направлении внутрь (мягко) как можно ближе к плоскости внешней поверхности. Это создаст сильный радиальный удар внутрь на плоской поверхности барабана с очень небольшой нагрузкой на внешнюю оболочку. Просто не ударяйте по центру внешней оболочки или тонкому пылезащитному фланцу. Держите удар в радиальном направлении на внешнем плече барабана. Это предназначено для удара по центральному направляющему отверстию и/или отверстиям вокруг шпилек в радиальном направлении, чтобы отделить его от направляющего диаметра или шпилек. Это будет работать даже при нулевом зазоре в диаметре пилота, если он удерживается ржавчиной или даже если он имеет небольшую посадку с натягом. Удар оторвет барабан от направляющего диаметра, немного сдвинув его в радиальном направлении. Вращайте барабан с шагом 1/3 оборота, продолжая ударять по нему в радиальном направлении тяжелым молотком. Центральный пилот в конечном итоге (возможно, постепенно) ослабнет и позволит предварительно нагруженному центру барабана пружинить наружу. Иногда он высвобождается с треском, иногда только понемногу, но это всегда должно работать с небольшим терпением. Если нет, то вам, возможно, придется подумать о нагреве поверхности барабана, но я никогда не видел, чтобы он застрял так сильно. План D:   Если автомобиль долгое время стоял с включенным ручным тормозом, колодки могут застрять, и он вообще не будет вращаться. Сначала проверьте, не застрял ли кабель. Опустите рычаг, чтобы ослабить трос. заберитесь под машину сзади, прямо у задней части кожуха моста. Возьмитесь за оболочку кабеля (не за оголенный кабель) и сильно потяните в сторону. Это должно натянуть центральный трос на конце (концах), не натягивая спереди. Еще один хороший рывок в сторону должен вытянуть трос на выходном конце, поэтому, когда вы отпустите оболочку, трос будет провисать возле опорной пластины тормоза. Убедитесь, что рычаг двигается. Сдвиньте его обратно к опорной пластине, если он прилипает. Проверьте, будет ли вращаться колесо (тормозной барабан). Если он будет вращаться, вернитесь к плану А. План E:   Если у вас есть провисание троса, но барабан все еще застрял и не вращается, то колодки, скорее всего, прилипли к барабану. Когда отверстие для доступа к регулятору не совмещено с кулачком регулятора, существует высокая вероятность того, что оно совмещено с частью плоской стенки тормозной колодки. Если да, то начните с того, что вставьте толстый пуансон и хорошенько ударьте молотком. Это может оторвать один башмак от барабана. Если это сработает, то барабан может немного повернуться до того, как другой башмак коснется механических упоров. Возможно, вам придется сильно ударить по нему. Барабан немного прогнется, но опорная пластина прогнется дальше и легче, поэтому хороший удар по башмаку должен отсоединить его от барабана. Наденьте гайки на шпильки колеса, чтобы не повредить резьбу. Попробуйте с помощью длинного рычага между шпильками вращать барабан силой. Если это сработает, вернитесь к плану А. План F:   Если вы все еще находитесь в тупике, все становится немного более отчаянным. Снимите гайки (на опорной пластине) с «упора» напротив рабочего цилиндра. Слегка постучите по шпилькам, чтобы отделить абатмент от опорной пластины. Это позволит верхним концам башмаков отрываться от опорной пластины, когда вы тянете барабан. Наденьте съемник барабана на барабан (если он у вас есть). Вставьте БОЛЬШУЮ отвертку между барабаном и опорной пластиной возле упора и немного раздвиньте их. Может быть, еще раз слегка постучать по опорным шпилькам, если они еще не оторвались от опорной пластины. Когда вы тянете барабан, опорная пластина натягивается на рабочий цилиндр, но не на опору. Это создаст нагрузку на конец колодки, контактирующий с рабочим цилиндром, и позволит противоположному концу колодки отойти от опорной пластины. Здесь может помочь съемник барабана, поскольку он может удерживать надежное и равномерное натяжение барабана. Попробуйте доступную колодку, снова пробивая отверстие для доступа к регулятору. Это ударяет по опорной пластине отдельно от барабана. Используйте тяжелый молоток весом около 2 фунтов, чтобы нанести умеренный удар по тормозному барабану, как будто вы пытаетесь освободить барабан от ступицы. Ударьте им в радиальном направлении по кромке ближе к передней части на одной линии с лицевым фланцем. Не ударяйте по фланцу на открытой кромке барабана. Дайте ему хороший твердый рэп и повторите в разных местах вокруг барабана. Если повезет, комбинация натяжения, неравномерного натяжения обуви и ударов в разных направлениях может сломать ее. По крайней мере, это должно оторвать барабан от ступицы. Если это сработает, вернитесь к плану А. План G:   С ослабленным кабелем, но барабан застрял и не вращается. Установите колеса и шины на автомобиль. Поднимите заднюю часть с помощью колесного домкрата под дифференциалом и вытащите ее туда, где у вас есть пространство на несколько длин автомобиля впереди автомобиля. Возьмите помощника или двух. Толкайте автомобиль вперед как можно быстрее на расстоянии нескольких футов и как можно быстрее опускайте домкрат, пока он еще движется. Если повезет, вес и инерция автомобиля могут повернуть шины и оторвать барабан от башмаков. Заранее предполагая, что это сработает, будьте полностью готовы остановить поступательное движение автомобиля при его крене. Кто-то на водительском сиденье может ударить по педали тормоза (если она имеет гидравлическую функцию). Не полагайтесь на работу ручного тормоза. По крайней мере, вам и помощнику (помощникам), возможно, придется остановить кувырок вручную, поэтому советуем не делать этого на крутом склоне, если только кто-то не сидит на сиденье, держа руки на руле и имея достаточное расстояние для выкатывания. . Если это сработает, вернитесь к плану А. План H:   Если это не сработает, а барабан все еще прилип к обуви, возможно, вы находитесь в сфере инноваций и творчества, что может зависеть от вашего опыта и подручных средств. Если вы собираетесь нагревать тормозной барабан, делайте это в хорошо проветриваемом помещении и держите под рукой огнетушитель. Кожаные перчатки также являются хорошей идеей. Вам нужно будет прогреть барабан равномерно по всему периметру сразу. Поскольку это большая часть, вам понадобится большой факел. Одноручная пропановая горелка из баллона, скорее всего, не подойдет. Одновременно могут работать две или три пропановые горелки. Лучше всего работает одна кислородно-ацетиленовая горелка с большим наконечником, но продолжайте перемещать горелку вокруг барабана, чтобы равномерно нагреть его снаружи. К тому времени, как вы раскалите барабан почти докрасна, материал подкладки обуви, вероятно, будет обильно дымиться. Этого должно быть более чем достаточно, чтобы обувь оторвалась от барабана. Используйте это в сочетании с планом E (длинный рычаг для вращения). Затем дайте ему остыть и вернитесь к плану А. План I:   Если ничего не помогает, с помощью кислородно-ацетиленовой горелки разрежьте тормозной барабан примерно на четыре части в форме пирога и выбейте его из колодок тяжелым молотком. Далее следует охлаждение, чистка, покраска и покупка всего нового крепежа и колодок, возможно новый рабочий цилиндр, ну и конечно же новый тормозной барабан. Мы все надеемся, что до Плана I никогда не дойдет. с усилием не провернется, и регулятор сдвинуть с места не получится, есть еще способ разборки. Отсоедините гидравлические линии. Выверните болты из тормозных цилиндров и вбейте их в опорную пластину. Барабан снимается вместе с башмаками, пружинами, цилиндрами и т. д. После снятия внутренние детали легко ослабить и снять. Приложение от 10 января 2010 г.: План K:   Вспомните первое примечание вверху страницы: «Тепло — это крайняя мера». Я должен был упомянуть, что проникающее масло может помочь, если барабан застрял на центральном диаметре пилота. Дополнительный комментарий: не используйте горелку с открытым пламенем в сочетании с проникающим маслом (опасность возгорания). Теперь у меня есть еще одна записка от Дэна Фойгта в Гладстоне, Северная Дакота. Он предлагает: «Одна старая хитрая уловка, которая действительно работает, — это простая смесь мыльной воды. Отклеил задний барабан корзины за 5 минут (еле до него дотронулся). Я использую на ржавых болтах, петлях, шинах, прилипших к дискам, использую для сверления стали. Дешево, работает, без маслянистой грязи».

Как заменить барабанные тормоза

Заменить дисковые тормоза довольно легко и просто. Барабанные тормоза немного сложнее. Многие автовладельцы знают, как заменить дисковые тормоза, но не барабанные. Это может быть потому, что барабанные тормоза рассчитаны на 100-150 тысяч миль пробега. Таким образом, замена барабанных тормозов встречается гораздо реже, чем замена дисковых.

Если у вас есть набор барабанных тормозов, которые необходимо заменить, вам может быть интересно, что влечет за собой этот процесс. Вот тут-то и пригодится это руководство. Мы покажем вам, как заменить барабанные тормоза на вашем автомобиле.

Насколько сложно заменить барабанные тормоза?

Изображение предоставлено: BustedKnuckleVideo

Замена барабанных тормозов не так сложна, как думают люди. Барабанные тормоза имеют другую компоновку, чем дисковые. Они также функционируют по-разному. Тем не менее, их так же легко заменить. Есть несколько специализированных инструментов, которые необходимы для работы, но все они довольно недорогие. Ваш местный магазин автозапчастей также может одолжить их вам. Это помогает иметь:

• Инструмент для регулировки барабанных тормозов
• Клещи для тормозных пружин
• Инструмент для удерживания пружин тормозов

Тормозные пружины очень маленькие, и их не опасно снимать, в отличие от пружин на стойках. Но для них нужны специальные инструменты.

Сколько времени занимает замена барабанных тормозов?

Это зависит от вашего автомобиля. В среднем замена пары барабанов и колодок занимает около двух часов от начала до конца. Однако, если вам нужно заменить и другие компоненты, это может занять больше времени. Поскольку барабанные тормоза служат так долго, рекомендуется заменить колесный цилиндр, регулятор и пружины при замене барабанов и колодок.

Замена барабанных тормозов — несложная работа, если у вас под рукой есть необходимые инструменты и расходные материалы.

Имеет ли значение инструмент для регулировки барабанного тормоза?

Для замены барабанных тормозов вам не нужен инструмент для регулировки барабанных тормозов. Инструмент для регулировки барабанного тормоза представляет собой коническую металлическую палочку, изогнутую определенным образом. Это облегчает вращение регулировочных винтов тормозных барабанов.

Полный набор инструментов для замены барабанного тормоза можно приобрести менее чем за 30 долларов США. Мы рекомендуем купить или одолжить комплект, это значительно облегчит работу.

1. Подготовка автомобиля к обслуживанию

Первым шагом при замене барабанных тормозов является подготовка автомобиля.

1. Убедитесь, что стояночный тормоз отключен.
2. Ослабьте зажимные гайки на каждом колесе, которое вы собираетесь снять. Не снимайте зажимные гайки. Просто ослабьте их.
3. Поднимите автомобиль и закрепите его на домкратах. При желании вы можете поднять только заднюю часть вашего автомобиля, где находятся барабанные тормоза. В этом случае не используйте стояночный тормоз для фиксации автомобиля. Вместо этого зафиксируйте передние колеса противооткатными колодками.
4. Снимите все колеса, необходимые для доступа к барабанным тормозам.

Не забудьте и себя подготовить. Чтобы защитить себя, наденьте следующие вещи:

• Защитные перчатки
• Защитные очки
• Маску для лица (старые колодки тормозного барабана могут содержать асбест, поэтому защитите легкие от тормозной пыли)

2.

Снимите тормоз Барабан

Чтобы получить доступ к узлу, сначала необходимо снять тормозной барабан. Если есть фиксирующие винты, сначала удалите их. Затем покачайте барабан вперед и назад, одновременно оттягивая его от втулки. Если он застрял, распылите проникающее средство в месте соединения барабана со ступицей. Подождите несколько минут, затем постучите по нему резиновым молотком. Если это не помогло, найдите резьбовое отверстие в центре барабана. Найдите болт нужного размера и вкручивайте его до тех пор, пока барабан не освободится.

3. Очистите узел барабанного тормоза с помощью очистителя тормозов

Сняв барабан, вы увидите узел барабанного тормоза. Поместите масляный поддон под сборку. Затем обильно обрызгайте сборку очистителем тормозов. Очиститель поможет ослабить и удалить любой жир и пыль, которые есть на всем.

Удаление излишней смазки и тормозной пыли из узла сократит:

• Шум
• Вибрацию
• Неравномерный износ

После очистки осмотрите тормоза на наличие повреждений или чрезмерного износа. Вы хотите знать, что вам нужно заменить. Выполнение этого сейчас предотвратит необходимость снова открывать тормозной узел позже, чтобы заменить пропущенную изношенную или поврежденную деталь.

4. Снимите узел тормозной колодки барабанного тормоза

Сначала необходимо снять узел тормозной колодки. Это действительно легко. Один из наших брендов, Raybestos, составил простое руководство:

Вот шаги, которые необходимо выполнить:

1. Снимите возвратные пружины. Не используйте плоскогубцы для этого. Вместо этого используйте специальный инструмент для снятия пружины.
2. Снимите прижимные пружины. Используйте для этого другой специальный инструмент. Инструмент называется инструментом для сжатия пружин. Вам нужно будет разблокировать небольшой удерживающий штифт, и инструмент поможет вам в этом.
3. Снимите тормозные колодки. Сделайте это, удалив штифты и шайбы острогубцами.
4. Если ваши барабанные тормоза также служат стояночным тормозом, снимите фиксатор троса стояночного тормоза. Сделать это можно плоской отверткой.

5. Осмотрите колесный цилиндр на наличие утечек

Если вы обнаружите какие-либо утечки из колесного цилиндра, его необходимо заменить. После того, как вы закончите, вам нужно будет прокачать тормоза.

6. Соберите узел колодки барабанного тормоза с новыми деталями

Выполните следующие действия:

1. Очистите опорную пластину очистителем тормозов
2. Если ваши барабанные тормоза также являются стояночным тормозом, установите рычаг стояночного тормоза и стопорный зажим.
3. Установите узел регулировочного винта.
4. Установите новые тормозные колодки в ступицу.
5. Установите прижимные пружины в порядке, обратном снятию.
6. Установите возвратные пружины в порядке, обратном снятию.
7. Отрегулируйте тормоза до расширения тормозных колодок. Расширяйте башмаки до тех пор, пока вы едва сможете надеть барабан на башмаки.
8. Отрегулируйте винт, чтобы ослабить колодки примерно на 12 делений.

7. Установите новые тормозные барабаны

Если ваши новые барабаны покрыты тонкой масляной пленкой, очистите ее с помощью очистителя тормозов перед их установкой.

Чтобы установить новый тормозной барабан, наденьте его на тормозные колодки и закрепите на месте. Некоторые барабаны будут иметь стопорные винты, а другие — нет.

8. Окончательная регулировка

После закрепления тормозного барабана вам, вероятно, потребуется отрегулировать тормозные колодки. Если ваши тормозные колодки слишком ослаблены или слишком затянуты, у вас возникнут проблемы с тормозами. Если колодки слишком тугие, барабанные тормоза могут перегреться.

Вставьте инструмент для регулировки барабанного тормоза или отвертку с плоской головкой в ​​порт доступа к регулятору на задней стороне опорной пластины. Поверните регулятор, чтобы ослабить или затянуть тормозные колодки. Ваша цель — добиться минимального или нулевого сопротивления внутренней поверхности барабана при его вращении вручную.

9. Установите колеса обратно на автомобиль

После установки колес на место затяните зажимные гайки до упора. Затем затяните все зажимные гайки до указанного момента затяжки.

10. Проверка тормозов

Сначала прокачайте тормоза педалью тормоза. Затем отправьте свой автомобиль на тест-драйв. Убедитесь, что ваши новые барабанные тормоза работают нормально.

барабанные тормоза

Шаг за шагом Замена задних барабанных тормозных колодок Tacoma (также 4Runner) – ADVENTURETACO

В целом, задние тормоза на Tacoma или 4Runner изнашиваются намного медленнее, чем передние – в конце концов, они обеспечивают лишь небольшую часть общего торможения, и в любом случае барабанные тормоза изнашиваются медленнее. Однако со временем их приходится менять — либо из-за износа, либо — что чаще — из-за течи сальника заднего моста.

Утечка сальника заднего моста заставила меня выполнить работу как на моем 4Runner 3-го поколения (полная история), так и на Tacoma 1-го поколения (полная история будет написана позже), о чем вы можете прочитать, если вам интересно.

Какой бы ни была причина замены, это несложная работа, не требующая специальных инструментов, и вы можете сэкономить много денег, выполняя ее самостоятельно. Итак, приступим.

Запчасти

В большинстве случаев с точки зрения запасных частей вам нужно не так много. Я предпочитаю всегда использовать оригинальные детали для тормозной системы, так как это важная функция любого автомобиля, и я хочу, чтобы она работала должным образом.

• Комплект задних тормозных колодок Toyota (04495-35230) — в этот комплект входят новые колодки и новые зажимы для обеих сторон автомобиля.

При желании вы также можете заменить любую из этих других деталей, но, как правило, в этом нет необходимости:

• Задний тормозной барабан Toyota (42431-35210) — это одна и та же деталь для каждой стороны автомобиля, поэтому закажите два, если вы заменяете их.
• Комплект крепления барабанного тормоза (’95-97 Tacoma) (’98-04 Tacoma) (’96-02 4Runner) — различные пружины, крепящиеся к тормозным колодкам. Это то место, где я думаю, что комплект для вторичного рынка является лучшим вариантом, поскольку вы получаете все детали за один раз. Обычно не требуется, если вы не живете в районе, подверженном ржавчине.

Инструменты

С точки зрения инструментов вы услышите, как люди говорят о различных специальных инструментах для снятия некоторых пружин или поворота регуляторов. Вам они не нужны. Для этой работы вам потребуются следующие инструменты:

• Две шлицевые/плоские отвертки
• Пара острогубцев
• Одни клещи для тисков среднего размера (около 10 дюймов)
• Домкрат напольный
• Подставки для домкрата (одна подойдет)
• Необходимые головки (хороший набор) и динамометрический ключ для снятия/установки гаек
• Очиститель тормозов
• Небольшое количество высококачественной смазки

Возможно (для снятия тормозных барабанов, если они застряли)

• Резиновый молоток
• Два болта M8-1,25×50 мм и головка, необходимая для установки

Выполнение работы

Собрав все детали и инструменты, пора приступать к работе. Возможно, очевидно, что работа состоит в основном из связки деталей, а затем связки установки тех же самых деталей, вернее, установки запасных частей. Этот список шагов — это просто список шагов (что делает его отличным ресурсом для распечатки и использования при выполнении работы).

Примечание. Как обычно, при снятии деталей полезно расположить их в той ориентации, в которой они были установлены, чтобы сохранить их организованность и облегчить повторную сборку.

Снятие колеса и тормозного барабана

1. Поднимите заднюю ось под задним дифференциалом с помощью напольного домкрата и установите подставки под каждую сторону задней оси, при этом задние колеса должны быть над землей.
2. Снимите гайки крепления заднего колеса
3. Снимите тормозной барабан. Примечание: для этого может потребоваться постукивание молотком или ослабление автоматического регулятора, если барабан слишком плотно прилегает к картеру оси или приржавел к нему. Если ни один из этих методов не работает, используйте два болта M8-1,25×50 мм, продетые через барабан, чтобы отжать его.

4. Используйте очиститель тормозов и сборный контейнер для очистки задних тормозных барабанов.

Снятие задней тормозной колодки

1. Ослабьте регулятор, оттянув защелку от регулировочного механизма и повернув механизм так, чтобы задняя тормозная колодка могла максимально двигаться вперед.

2. Используя пару плоскогубцев, снимите верхнюю пружину с задней тормозной колодки.

3. Надавливая на стойку с задней стороны корпуса, снимите фиксирующий зажим и пружину, которые прижимают заднюю тормозную колодку к корпусу, поворачивая ее до тех пор, пока головка стойки не сможет проскользнуть через прорезь в фиксаторе и фиксаторах ( 2), пружину и стойку можно снять и отложить в сторону.

4. Снимите заднюю тормозную колодку, повернув ее вниз и отсоединив нижнюю пружину от передней тормозной колодки.

Снятие передней тормозной колодки

1. Снимите регулятор тормозной колодки, сдвинув его назад из передней колодки в сборе.

2. Надавливая на стойку с задней стороны корпуса, снимите фиксирующий зажим и пружину, которые прижимают переднюю тормозную колодку к корпусу, поворачивая ее до тех пор, пока головка стойки не сможет проскользнуть через прорезь в фиксаторе и фиксаторах ( 2), пружину и стойку можно снять и отложить в сторону.
3. Снимите переднюю тормозную колодку, повернув ее вниз и отсоединив трос аварийного тормоза от фиксатора, выступающего через опорную пластину.

Разборка передней тормозной колодки

1. Используя острогубцы, снимите небольшую заднюю пружину, которая крепит регулировочный рычаг к передней колодке.

2. С помощью плоской отвертки подденьте С-образный зажим, которым регулировочный рычаг крепится к передней тормозной колодке. Отложите регулировочный рычаг и кулачок, закрепленный между ним и рычагом аварийного тормоза. Примечание. С-образный зажим можно выбросить, так как новый входит в комплект задних тормозных колодок Toyota (04495-35230).

3. С помощью двух плоских отверток и/или острогубцев подденьте и снимите подковообразный фиксатор рычага аварийного тормоза, прикрепленный к передней тормозной колодке. Примечание. Подковообразный зажим можно выбросить, так как новый входит в комплект задних тормозных колодок Toyota (04495-35230).

На данный момент все снято и разобрано. Вы можете разместить новые тормозные колодки в соответствующих местах, сопоставив их с оригинальными, и все можно разложить в той ориентации, в которой оно было изначально установлено.

Сборка новой передней тормозной колодки

1. Нанесите немного смазки на штифт передней тормозной колодки.

2. Поместите рычаг аварийного тормоза на стойку и закрепите его одним из сменных подковообразных фиксаторов, поместив фиксатор вокруг стойки и придав ему форму острогубцами.

3. Нанесите небольшое количество смазки на регулировочный кулачок, затем поместите его между рычагом аварийного тормоза и регулировочным рычагом, поместив регулировочный рычаг на стойку переднего тормозного барабана. Закрепите регулировочный рычаг новым С-образным зажимом.

4. Установите маленькую пружину на заднюю часть регулировочного рычага, закрепив ее в отверстии по краю передней тормозной колодки, как показано на рисунке.

5. Установите трос аварийного тормоза в рычаг аварийного тормоза.

Установка передней тормозной колодки

1. Нанесите немного смазки в пять (5) мест: на каждую из трех (3) колодок на опорной плите, где передняя тормозная колодка соприкасается с опорной пластиной, где верхняя часть тормоза колодка входит в цилиндр в верхней части опорной пластины (1) и там, где нижняя часть тормозной колодки соприкасается с упором в нижней части опорной пластины (1).

2. Удерживая переднюю тормозную колодку на месте, вставьте стойку, удерживающие зажимы (2) и пружину, которые удерживают переднюю колодку на месте. Примечание: второй набор рук или зажим для удержания тормозной колодки на этом этапе могут быть полезны.

3. Закрепите трос аварийного тормоза на крюке, выступающем из опорной плиты. Примечание: кабель проходит под изогнутым металлическим элементом, прикрепленным к корпусу.

4. Установите верхнюю пружину, закрепив ее за передней тормозной колодкой и через треугольное отверстие по краю колодки.

5. Отвинтите, очистите и повторно смажьте механизм регулятора; вставьте регулировочный механизм в регулировочный кулачок на передней тормозной колодке.

Установка задней тормозной колодки

1. Нанесите немного смазки в пять (5) мест: на каждую из трех (3) колодок на опорной плите, где задняя тормозная колодка соприкасается с опорной пластиной, где верхняя часть тормоза колодка входит в цилиндр в верхней части опорной пластины (1) и там, где нижняя часть тормозной колодки соприкасается с упором в нижней части опорной пластины (1).
2. Установите нижнюю пружину между нижними отверстиями на передней и задней тормозных колодках. Примечание. Пружина находится за металлическим экраном в нижней части корпуса.

3. Удостоверившись, что регулятор совмещен с прорезью в задней тормозной колодке, удерживайте заднюю тормозную колодку на месте и вставьте стойку, удерживающие зажимы (2) и пружину, которые удерживают заднюю колодку на месте. Примечание: второй набор рук или зажим для удержания тормозной колодки на этом этапе могут быть полезны.

4. Используя пару плоскогубцев, установите верхнюю пружину в треугольное отверстие на внешней кромке задней тормозной колодки.

Установка тормозного барабана и колеса

После установки тормозных колодок важно правильно отрегулировать их, так как тормозной барабан переустанавливается. Правильная регулировка достигается, когда тормозной барабан может скользить по колодкам, но с некоторым усилием/трением. Это достигается предварительной регулировкой регулятора в течение нескольких пробных подгонок.

1. Одновременно сдвиньте передние и задние тормозные колодки к центру ступицы, сжимая цилиндр в верхней части опорной пластины.
2. Установите тормозной барабан на колодки и колесные шпильки. В этот момент тормозные колодки должны подойти без проблем и помех, так как регулятор полностью сжат, как и верхний цилиндр.
3. Снимите тормозной барабан и поверните регулятор, чтобы немного раздвинуть тормозные колодки, затем снова установите тормозной барабан на колодки и шпильки колеса.
4. Повторяйте шаг 3 до тех пор, пока тормозной барабан не будет скользить по колодкам при вталкивании на место — т.е. он будет тугим, но подвижным — вы не должны чувствовать, что вы силой вставляете его на место.
5. Установите колесо и затяните гайки соответствующим образом, как только автомобиль снова опустится на землю под действием собственного веса (заводские гайки затянуты с усилием 89 футо-фунтов).
