Снятие переднего бампера и фар на Рено Меган 2 [фото + видео]

Описание процесса снятия переднего бампера на Renault Megane 2

Дополнительная статья: как снять решетки в переднем бампере Меган 2

Как снять передний бампер

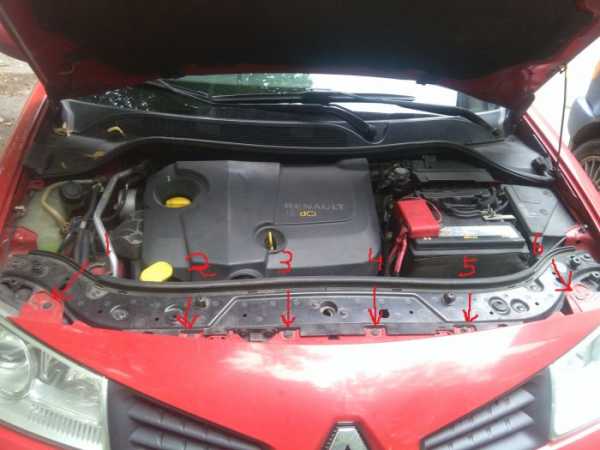

Открываем капот и видим пистоны-клопы, 6 шт.

Если у вас стоит пластиковая декоративная защита, то сначала снимаем её, держится на пистонах, снимается с помощью отвертки:

Пистон состоит из 2-х частей и сломать их очень легко. Главное отделить шляпку от основания клопа. см фото

ВАЖНО!!!
при установке пистонов обратно, клоп ставить как на картинке в верху(
сначала ставим в отверстие низ клопа а потом надавливаем на него и он
захлопнется)

откручиваем 3 болта на днище авто, ключ на 10

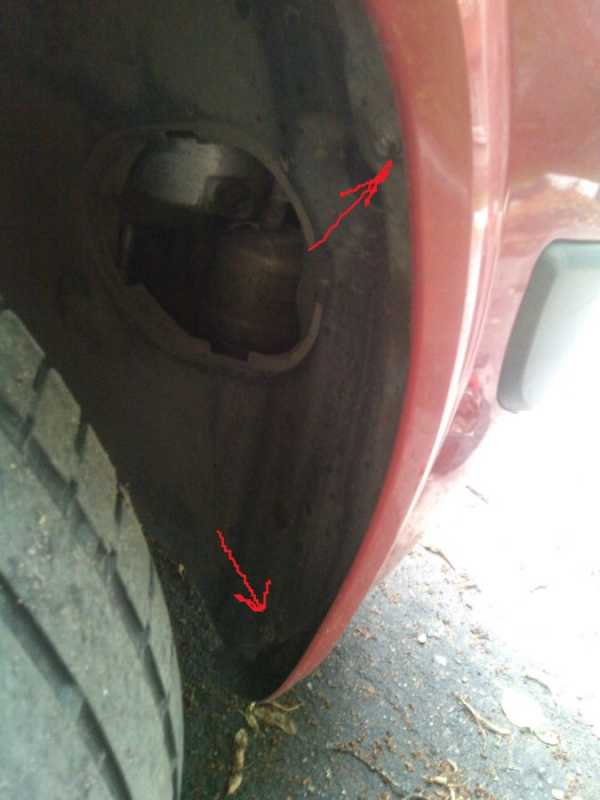

Выворачиваем колесо для доступа к болтам держащим бампер и откручиваем в подкрылках по 2 самореза ключ на 7 (звездочка)

Все. Мы открутили все что держит бампер. Теперь важно его правильно снять.

Под бампером есть защелки, там где нарисованы стрелочки,дергаем по
стрелочкам и снимаем с защелок, дергайте не бойтесь, не сломаете.

верхняя часть гуляет, теперь сдергиваем бампер у стыка бампера и подкрылка, как на фото

Видео вам в помощь:


Бампер сняли, теперь надо отсоединить разъем противотуманок, приподнять защелку в вверх и разьединить.

ВАЖНО!!! установка бампера назад

Для начала установки необходимо сначала попасть
рычажком открывания капота в его отверстие и только потом ставить сам
бампер иначе заново придется снимать все пистоны, это конечно не долго,
но имейте в виду.

Только после появления рычажка на месте начинайте сборку бампера

Как снять фару на Рено Меган 2

Фара снимается после снятия бампера.

Открутив болты сверху и под ней сдергиваем на себя и отстегиваем разъем.

Спасибо за внимание!

Отчет предоставлен участниками клуба Renault Megane2.ru

renault-drive.ru

Как снять передний бампер на Renault Megane 2

Фото-отчет по снятию бампера на рено Меган 2.

Статья полезна тем, кто хочет добраться до труднодоступных мест своего мегана, или просто снять фару. Ничего сложного в снятии бампера нет, и специальных инструментов не нужно, только 10-15 минут свободного времени.

Инструмент

Нам понадобятся ключ на 7 мм (на некоторых моделях Мегана 8 мм), и плоская отвертка. Для тех, у кого стоит защита двигателя, нужен ключ на 14 мм.

Начнем

Снимем защиту двигателя: процесс очень знакомый для тех, кто сам меняет масло, или кому приходилось менять датчик давления кондиционера.

Выворачиваем руль влево, чтобы было удобно подлезть к двум болтам подкрылка, которые держат бампер.

Откручиваем эти саморезы ключом на «7».

После этого можно сразу сдернуть бампер с защелок под фарами. Бампер нужно тянуть не вперед (по направлению движения), а в сторону. То есть встать у колеса и тянуть на себя. Зимой будьте аккуратнее, можно сломать и бампер и защелки, лучше делать это в отапливаемом гараже.

Далее перемещаемся наверх бампера Меган 2. Там нас ждут 6 клипс и несколько защелок.

Снимаем клипсы плоской отверткой.

Далее находим такие вот технологические отверстия в районе фар.

Там находятся последние защелки переднего бампера, их можно снять плоской отверткой.


Так выглядят крепления этих защелок на фаре.

После этого…  Сбрасывайте к черту этот бампер! Если у вас нет противотуманок.

Ну если они присутствуют, то не спешите. Нужно одной рукой отсоединить один проводок, который питает 2 ПТФ, а другой держать бампер. Провод располагается слава.

Отсоединив его, снимаем передний бампер Меган 2.

Теперь можно добраться до радиатора или снять переднюю фару, если есть необходимость.

Все готово!

my-machines.ru

Снять передний и задний бампер Рено Меган 2



Бампер сейчас это не просто аксессуар для автомобиля, но и прежде всего конструкция для защиты подкапотного пространства, силового агрегата и передней части кузова от различных ударов, сколов, и других агрессивных воздействий внешней среды. Также передний бампер, равно как и задний бампер, играет немаловажную роль в создании облика автомобиля. Он дополняет экстерьер транспортного средства, гармонично вписываясь в общую концепцию кузова. Передний бампер придает машине элемент элегантности. В этой публикации мы познакомимся с технологией быстрого демонтажа данного аксессуара на Рено Меган 2 в исполнении седана, универсала и хетчбэка. В статье можно подчеркнуть знания – снятие бампера, и по его замене, и установке эксклюзивного типа для придачи автомобилю индивидуальности.

Как правильно осуществить демонтаж

Главный вопрос: как снять бампер? Демонтаж бампера Рено Меган 2 сопровождается рядом трудностей. Это вызвано хрупкостью самой конструкции, которая потрескивает при каждом снятии, особенно в местах изгибов и креплений. Но при аккуратном снятии поломки можно избежать. Поэтому, используя специальные приспособления и детально изучив инструкцию по данному виду работ можно снизить вероятность возникновения проблем, даже если работы выполняет новичок.

Вначале подготавливается инструмент, который будет использован , чтобы снять задний и передний бампер. Для выкрутки основных крепежных болтов следует применять ключ на 10. Для первой генерации Меган головка может быть на 12 мм. Для апгрейженной версии номер ключа также различен в зависимости от модельного года и места производства.

Также понадобится дополнительно фигурная отвертка и ВД-40, которая снимет коррозию с прикипевших и заржавевших винтов.
Проводя снятие бампера с передней части Рено Меган 2, совместно с радиаторной решеткой, необходимо учитывать, что некоторые модернизированные версии поколения два и три имеют омыватель фар. Он состоит из подводящей трубки омывателя, подсоединенной к бачку и жидкостному насосу, имеющему форсунки для распыления. Поэтому для рестайлинговых моделей необходимо после снятия отключить их от авто.

  • Процедуры с бампером Рено Меган 2 выполняются со снятия декоративной панели, которая ограничивает доступ к поперечным балкам верхнего крепежа. Декоративная накладка, которая защищает от пыли и грязи, фиксируется с помощью 4-х винтов под фигурную отвертку на кронштейны невдалеке от радиаторной решетки. У апгрейда креплений больше на один винт. После перемещаются вниз.
  • Сначала снимается кожух с картера силовой установки. Он закрывает некоторые крепления и поэтому мешает при демонтаже накладок радиаторной решетки. В этом случае применяется шестигранник требуемого размера.
  • Затем работы перемещаются на крепежи накладок подкрылок. Они держатся на пластиковом корпусе саморезами и кронштейнами. Это как раз момент, когда без ВД-40 не обойтись. Обычно эти крепежи сильно закислены и без спецхимии нельзя их выкрутить.
  • Затем отсоединяются боковые накладки, подсоединенные к радиаторной решетке. Для этого конструкция немножко поддевается с обратной стороны.
  • На первой генерации Мегана в отличие от апгрейженного варианта следует снять все крепежи сверху, а затем отсоединять конструкцию от фиксаторов на крыльях машины.
  • Финальным штрихом является снятие бампера с защиты картера и удаление радиаторной решетки. Теперь вы поняли, как снять бампер по инструкции.

Осуществляем установку бампера

Как снять бампер задний? Снимается задний бампер с кронштейнов Рено Меган 2 выполняется аналогично независимо от кузова авто. В этом плане работы проще и инструмента меньше – только ключ на 10. Предварительно удаляются задние габариты. Доступ к ним возможен через люки, расположенные за отделкой задней стенки багажного отсека.

Также необходимо помнить, что у третьей генерации рестайлинговой версии направляющие задних огней достаточно удлинены. Поэтому извлекать их из кронштейнов следует полностью.

  • Снятие начинается откручиванием поперечин вверху. Крепеж их находиться изнутри в виде двух болтов на кронштейнах. Также пара болтов находится в области арок колес.
  • Затем задний бампер снимается без проблем и располагается в стороне.

Тюнингуем Рено Меган

Общеизвестный факт о Рено Меган 2 как о базе для апробирования различных инноваций и тюнинговых решений
Излюбленным видом тюнинга стали внешние преобразования с автомобилем, которые делают машину спортивнее, агрессивнее и создают более презентабельный облик. Подобный тюнинг предполагает дополнительные накладки на порог и кузов, разные стили радиаторных решеток, которые также отличаются конструктивно.

Расскажем о накладках на бампера сзади и спереди машины. При этом последний вариант можно приобрести в комплекте с радиаторной решеткой, а задний бампер украшается декоративной накладкой для защиты от сколов, царапин при выполнении парковки.

Товарная номенклатура для этой детали разнообразна по стилю, форме и производителю. Но у них есть общий нюанс – способ монтажа. Хотя некоторые высказывают сомнения, но тюнинг подобных элементов без посторонней помощи — это реальность. Для этого следует демонтировать декоративную фирменную накладку Рено и открыть доступ под ней к каналам для саморезов. После чего корпусная часть накладывается и фиксируется в обозначенных точках. Молдинг можно закрепить и на радиаторной решетке, согласно методики оговоренной в инструкции. После чего выполняется покраска бампера и Рено Меган 2 готов к дальнейшей эксплуатации.

Парктроник на Рено Дастер

Замена ремня грм Рено Дастер

Задний бампер Рено Дастер

Полезные советы для владельцев Меган

Многие автолюбители не только наслышаны, но и в живую сталкивались с трещинами на пыльнике и непроизвольным его открытием. Причина этому тряска из-за ям, ухабов и «лежачих полицейских».

Деталь в комплекте для всех версий Рено Меган 3 независимо от рестайлинга или генерации идет под артикулом 622354651r. Сборка предполагает непосредственно передний бампер, набор заклепок и крепежей, которые потребуются при установке. В этом случае опасаться за повреждения радиаторной решетки не следует. Основной процесс выполняется со стороны днища автомобиля, где отсутствует молдинг.

Перед тем, как установить передний бампер, следует проверить артикул комплектующей на оригинальность для Renault, а также соответствие детали радиаторной решетке предусмотренной заводом-изготовителем машины. В случае установки «неродного» аксессуара для Рено Меган 3 возможно несовпадение крепежных каналов на корпусе и на бампере, а также понадобиться некоторые хитрости для совмещения его с кронштейнами и крепежными пазами.

  • Собранный передний бампер фиксируется с двух боков. Передней частью, используя заклепки, а сзади фиксируется болтами под шестигранник.
  • Заклепки фиксируются специальным инструментом. Но рекомендации водителей со стажем говорят, что можно зафиксировать крепежи, зажав их с обеих сторон плоскогубцами.
  • Важно правильно законтрить на Рено Меган 3 болты задних кронштейнов, которые крепят пыльник на кожухе картера. Гайка должна удерживаться с задней стороны ключом, чтобы затянуть надежно болт.

Подводим итоги

В качестве завершения можно отметить, что процесс установки бампера для Рено Меган 3 в любом кузове и любой генерации не столь проблематичен, как кажется. Он позволяет осуществить прекрасный тюнинг машины. Изучив детально руководство по установке детали, можно проводить ремонтные работы самостоятельно, тем более, зная как снять бампер правильно. Это сэкономить деньги и время.

zamenarenault.ru

Как снять задний бампер на Рено Меган 2

В данной статье собран материал по снятию заднего бампера на Renault Megane 2


Дополнительный материал:

Как снять передний бампер на Рено Меган 2

Какие лампы используются в Меган 2

Купить задний бампер и другие запчасти со скидкой по карте Рено-Драйв


Чтобы снять задний бампер на любом кузове Рено Меган 2 сначала необходимо снять задние фонари.

Как снять задний фонарь на Renault Megane 2

Задний фонарь крепится тремя болтами (2 болта снизу и 1 сверху), для снятия в багажнике предусмотрены лючки в обшивке, через них откручиваете болты, отсоединяете фишки и фонарь снимается.

Задний фонарь на седане:

Обратите внимание: на картинке зелёной стрелкой обозначена направляющая фонаря, она для фиксирует внешнюю часть фонаря при установке.

То есть для снятия на седане Меган 2 задний фонарь нужно потянуть назад.

Для примера и понимания, на фото Рено Меган 2 в кузове универсал, на остальных кузовах аналогично.

Откручиваем две гайки снизу и 1 сверху

Чтобы снять плату фонаря для замены ламп необходимо потянуть за специальные защёлки.

Если вам нужно только снять задний фонарь, то просто отсоедините разъем.

Далее снимаем задний фонарь и приступаем к снятию бампера.

Как снять задний бампер на Рено Меган 2

Снимите пластиковые клипсы-пистоны около фонарей и снизу бампера (1). Под фонарями ещё есть по два самореза и три самореза по центру бампера.

Не забудьте вынуть плафоны освещения номера, чтобы не оторвать проводку.

Накладка бампера снимается уже на снятом бампере.

А также в колесных арках. Далее потяните как показано на рисунке в сторону и назад. Бампер отщёлкивается и снимается.

Сборка в обратном порядке, насаживаете бампер на направляющие, фиксируете и крепите саморезами и клипсами-пистонами.

Для наглядности вид внутренней стороны заднего бампера на Renault Megane 2

И другая сторона: снятый задний бампер Рено Меган 2.

Фото участников клубов владельцев Рено Меган

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

renault-drive.ru

Как снять и установить передний бампер автомобиля Рено Меган 2

Страница 1 из 3

Снимаем ремонт при различных видах ремонта. При самом ремонте бампера, также для подхода к радиаторам, при замене жидкости охлаждения двигателя.

Устанавливаем автомобиль на подъемник или на смотровую канаву.

Для выполнения работы потребуется ключ TORX T20, торцовая головка на 13, отвертки.

Отключаем минусовую клемму аккумулятора.

Снимаем защиту картера двигателя

Снимаем верхние облицовки

Выкручиваем сердечник пистона, поддеваем его отверткой

Извлекаем пистон из отверстия в бампере

Расположение пистонов крепления бампера к верхней поперечине рамки радиатора

Отверните винты (рис. 6).

Отсоедините боковую часть бампера (рис. 7).

Сдвигаем бампер вперед, отжимаем фиксаторы его крепления (по два с каждой стороны)

avtomechanic.ru

Снятие и установка переднего бампера Renault Megane 2

  1. Руководства по ремонту
  2. Руководство по ремонту Рено Меган 2 2003+ г.в.
  3. Снятие и установка переднего бампера

Снятие

Установите автомобиль на подъемник.

Рис. 8.3 . Отворачивание винтов крепления нижнего основания бампера: 1 – винты
Рис. 8.4 . Отворачивание винтов крепления бампера в колесной арке: 1 – винты
Рис. 8.5 . Отсоединение боковой части бампера

Отсоедините боковую часть бампера ( рис. 8.5).

Отсоедините пластмассовые заклепкикрепления и снимите боковую облицовку.

Рис. 8.6 . Снятие боковой и средней облицовок: 1 – заклепки крепления боковой облицовки; 2 – заклепки крепления средней облицовки

Отсоедините пластмассовые заклепки крепления и снимите среднюю облицовку ( рис. 8.6).

Рис. 8.7 . Снятие верхних креплений бампера: 1 – заклепки крепления верхней части бампера

Снимите пластмассовые заклепки крепления верхней части бампера ( рис. 8.7).

При помощи отвертки с плоским лезвием нажмите на защелки, сдвигая бампер вперед ( рис. 8.8).

Частично снимите передний бампер.

Отсоедините колодку проводов от противотуманных фар и трубки подвода жидкости к жиклерам омывателей фар.

Рис. 8.9 . Снятие жиклера омывателя фары: 1 – гайка крепления

Отверните гайку крепления жиклера омывателя фары и снимите его ( рис. 8.9).

Рис. 8.10 . Снятие усилителя: 1 – усилитель
Рис. 8.11 . Снятие решетки облицовки радиатора: 1 – нижние защелки

Надавите на нижние защелки и снимите решетку облицовки радиатора, потянув на себя ( рис. 8.11).

Рис. 8.12 . Снятие буфера: 1 – фиксаторы

Извлеките фиксаторы и снимите буфер ( рис. 8.12).

Рис. 8.13 . Снятие направляющего выступа

Отсоедините фиксаторы и снимите наружный направляющий выступ ( рис. 8.13).

Открутите два болта крепления противотуманной фары.

Рис. 8.14 . Отсоединение разъема противотуманной фары
Рис. 8.15 . Снятие нижнего кожуха: 1 – фиксатор; 2 – заклепки

Высверлите заклепки, отсоедините фиксатор и снимите нижний кожух ( рис. 8.15).

Рис. 8.16 . Снятие декоративной накладки противотуманной фары и центральной решетки: 1 – фиксаторы

Отсоедините фиксаторы, снимите декоративную накладку противотуманной фары и центральную решетку ( рис. 8.16).

Установка

ПРИМЕЧАНИЕ

Перед установкой на бампере жиклеров омывателей фар, просверлите бампер по предварительной разметке.

Рис. 8.17 . Высверливание отверстий под жиклер: 1 – установочное отверстие; 2 – направляющее отверстие

Используйте сверло диаметром 3 мм для сверления установочного отверстия, а также направляющего отверстия, которое затем увеличьте до диаметра жиклера с помощью конической фрезы (зенкера) (рис 8.17).

Перед установкой жиклеров убедитесь в наличии уплотнительной прокладки.

Рис. 8.18 . Установка жиклера: 1 – гайка крепления

Затяните с небольшим усилием гайку ( рис. 8.18).

Подсоедините:

– трубку подачи жидкости;

– колодку проводов противотуманных фар.

Установка остальных компонентов производится в порядке, обратном снятию.

Скачать информацию со страницы

↓ Комментарии ↓




1. Эксплуатация и техническое обслуживание автомобиля

1.0 Эксплуатация и техническое обслуживание автомобиля
1.1. Описание автомобиля
1.2. Органы управления и контрольно-измерительные приборы
1.3. Оборудование салона
1.4. Отопление и кондиционер
1.5. Вождение автомобиля
1.6. Обслуживание автомобиля
1.7. Таблицы

2. Двигатель

2.0 Двигатель
2.1. Общие процедуры технического обслуживани
2.2. Механическая часть двигателя
2.3. Топливная система
2.4. Система впрыска
2.5. Система впуска и выпуска
2.6. Система запуска и зарядки
2.7. Система охлаждения
2.8. Система снижения токсичности
2.9. Система выпуска отработавших газов
2.10. Приложение 1
2.11. Приложение 2
2.12. Таблицы

3. Трансмиссия

3.0 Трансмиссия
3.1. Сцепление
3.2. Регулировка привода сцепления
3.3 Снятие и установка троса привода сцепления
3.4 Снятие и установка педали сцепления
3.5 Снятие, регулировка и установка датчика хода педали сцепления
3.6 Снятие и установка трубопровода гидропривода сцепления
3.7. Идентификационные данные сцепления
3.8 Снятие и установка кожуха и ведомого диска сцепления (двигатели K4J и К4М)
3.9 Снятие и установка кожуха и ведомого диска сцепления (двигатель F4R)
3.11. Механическая коробка передач (JR5, Jh4, ND0)
3.12. Автоматическая коробка передач (DP0)
3.13. Механизм привода колес
3.14. Приложение 1
3.15. Таблицы

4. Ходовая часть

4.0 Ходовая часть
4.1 Общие сведения
4.2. Контрольные и регулировочные значения углов установки передних колес
4.3 Высота контрольных точек нижней части кузова
4.4. Диагностика вибраций, связанных со скоростью движения автомобиля
4.5. Колеса и шины
4.6 Снятие и установка поворотного кулака передней подвески
4.7 Снятие и установка подшипника ступицы переднего колеса
4.8 Снятие и установка пружины и амортизаторная стойка передней подвески
4.9 Шумы амортизатора (диагностика)
4.15. Таблицы

5. Рулевой механизм

5.0 Рулевой механизм
5.1 Общие сведения
5.2. Проверка рулевого колеса и рулевой колонки
5.3. Проверка давление насоса гидроусилителя рулевого управления
5.4 Снятие и установка рулевой колонки
5.5 Снятие и установка насоса гидроусилителя рулевого управления
5.6 Замена шкива насоса гидроусилителя рулевого управления
5.7 Проверка промежуточного вала
5.8 Снятие и установка уплотнителя в щите передка
5.9. Увод автомобиля на дороге
5.10. Таблицы

6. Тормозная система

6.0 Тормозная система
6.1. Общие сведения
6.2 Периодичность замены тормозной жидкости
6.3. Удаление воздуха из гидропривода рабочей тормозной системы
6.4 Прокачка контура регулирования давления
6.5 Снятие и установка главного тормозного цилиндра
6.6. Проверка, снятие и установка вакуумного услителя тормозов
6.7 Проверка работы обратного клапана вакуумного усилителя тормозов
6.8 Снятие и установка обратного клапана усилителя тормозов
6.9. Снятие и установка педали тормоза (модели с автоматической коробкой передач)
6.22. Антиблокировочная система тормозов (ABS)
6.26. Таблицы

7. Бортовое электрооборудование

7.0 Бортовое электрооборудование
7.1. Общие сведения
7.2. Система электроснабжения
7.3. Система наружного освещения
7.4. Система внутреннего освещения
7.5. Антенны запуска двигателя и открывания дверей
7.6. Контрольно-измерительные приборы
7.7. Приложение 1 – предохранители и реле
7.8. Таблицы

8. Кузов

8.0 Кузов
8.1 Особенности конструкции
8.2. Ремонт повреждений кузова
8.3. Наружные защитные элементы кузова
8.4. Наружные принадлежности кузова
8.5. Механизмы боковых открывающихся элементов кузова
8.6. Остекление кузова
8.7. Принадлежности салона
8.8. Сиденья
8.9. Система отопления и кондиционирования воздуха в салоне
8.10. Таблицы

9. Схемы электрооборудования

9.0 Схемы электрооборудования
9.1 Базовое отопление
9.2 Генератор и стартер
9.3 Климатическая установка с автоматическим управлением
9.4 Дополнительный обогреватель в салоне
9.5 Электрообогреватель заднего стекла
9.6 Электроподогрев сидений
9.7 Прикуриватель
9.8 Звуковой сигнал
9.9 Люк крыши с жлектроприводом

automend.ru

Как снять решетки в переднем бампере Меган 2

Если вам нужно установить новый клаксон или заменить его, то придется снять решетки в бампере (ноздри).

На Меганах первой и второй фазы — ноздри разные, как и передний бампер с фарами.

Для справки, на разных фазах Renault Megane-2 — бампера взаимозаменяемы, но только вместе с фарами. То есть, нельзя поставить на Меган первой фазы фары от второй фазы без бампера, так как останется щель под фарами. Задние фонари и бампер меняются без проблем они и не связаны.

Решетки в передних бамперах Меган снимаются идентично на обеих фазах, как и бампера c фарами.


Дополнительный материал


Как снять ноздри в бампере на Рено Меган 2

Ноздри в бампере зафиксированы достаточно плотно.

Для начала нужно подцепить край решетки снизу.

Не пытайтесь вытащить ноздри потянув за сами решетки.

Далее вытягивайте ноздри по направлению стрелки — вверх и на себя.

Когда будете тянуть на себя — необходимо приложить достаточное усилие.

Фото внешнего вида снятых решеток в бампере Megane 2, для понимания конструкции

Ноздри Gt-line на Меган 2 Фаза 2

Левая 8200568924, правая 8200568926

Фото владельцев Рено Меган

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

renault-drive.ru
