Современные системы освещения классифицируются по ряду признаков, включая назначение, конструктивные особенности, безопасность. Комплекс осветительного оборудования на определенном объекте обеспечивает территорию искусственным светом. Использоваться такие решения могут круглосуточно, если нет доступа дневного света, или только в течение части суток.

Организацией систем освещения занимаются электромонтажные организации, которые разрабатывают индивидуальные схемы света для конкретного объекта с учетом условий его использования и требований по освещенности.

Основные виды систем освещения

По способу выделяют следующие виды осветительных решений:

• общее — обеспечивает светом все пространство;
• местное — подсвечивает отдельную хону или предмет;
• комплексное — сочетает общие и местные источники света.

На предприятиях отдельно выделяют рабочие и аварийные системы освещения. Аварийное включается в экстренных ситуациях при отключении основного, а также при необходимости провести эвакуацию персонала или экстренный вынос оборудования.

По назначению осветительные системы бывают уличными, дорожными, студийными, охранными, придомовыми, садовыми, декоративными. Каждая разновидность предполагает использование особых групп светильников и способ их распределения по объекту.

При разработке световой системы важную роль играет параметр экономичности. Чтобы оптимизировать затраты на электроэнергию, используются светильники, которые дают максимум полезного света при минимальных затратах. К таким светильникам относятся светодиодные модели, но переход на них требует определенных затрат, которые окупят себя лишь впоследствии.

Конструктивные типы систем освещения

Трековое освещение

В качестве основы конструкции выступает специальная направляющая, на которой закреплены светильники. Лампы можно перемещать, регулируя поток света и его направление. Трековые системы освещения широко используются в торговых объектах, в ресторанах и кафе.

Наружное освещение

Уличное освещение используется для подсветки фасадов, скульптур, дорог, дворов, парков. Для декоративной подсветки применяются как стандартные лампы, так и светодиодные ленты различных оттенков.

Общественные дворы освещаются по нормативам. Обязательно наличие светильника рядом с подъездами, игровыми площадками, гаражами, на парковках. К дорожным системам освещения предъявляются самые высокие требования безопасности.

От качества осветительной системы зависит безопасность автомобилистов и пешеходов. Дорожное освещение должно быть достаточно ярким для хорошей видимости, но и не слепящим. Самую большую сложность представляет задача освещения тоннелей. Необходимо, чтобы при въезде и выезде автомобилист не испытывал дискомфорт для зрения. В тоннелях часто используют люминесцентные лампы, тщательно рассчитывается высота, размер и мощность светильников.

«Умные» световые системы

С появлением «умных» систем контроля освещения удается реализовывать системы освещения самой сложной конструкции. Уровень комфорта при  использовании такой системы освещения максимальный, хотя пока эти решения остаются доступными лишь ограниченному числу граждан по причине высокой стоимости.

Управление системой освещения

Осветительная система может управляться вручную, через электронные системы и дистанционные пульты, а также с помощью специальных датчиков. Датчик присутствия — «умный» прибор, который реагирует на появление объекта и включает свет. Это позволяет снизить расходы на электропитание и сократить срок «холостой» работы светильника.

Есть устройства, которые не требуют наличия источника электричества. Они относятся к «природным» источникам света. Солнечные батареи стоят недешево, но дают возможность обеспечить светом в темное время придомовую территорию, парк, пешеходные дороги.

Системы освещения на производствах, архитектурная и уличная подсветка управляются через специальные блоки, куда подключены все источники света. В диспетчерском пункте можно управлять каждым светильником, осуществлять контроль работоспособности образцов, выполнять учет электроэнергии.

Имя
Email
Телефон

Согласен c политикой конфиденциальности

Виды и типы систем освещения, умные системы управления светильниками и оборудованием

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

В настоящее время не существует четкого определения понятия систем освещения. По данным разных источников, они могут классифицироваться как по способу, так и по назначению.

Если брать за основу классификацию по способу, то здесь все довольно просто.

Основных типов систем здесь два:

• общее – для помещения в целом или большей его части;
• местное – для определенного объекта или рабочей поверхности.

Плюс комбинированное, сочетающее свойства обеих типов.

В свою очередь, перечисленные группы могут разделяться еще на две:

• рабочее – основное;
• аварийное – в качестве временной альтернативы при аварийном отключении электроэнергии, для эвакуации персоналс объекта в нештатной ситуации.

Если отталкиваться от назначения, то здесь гораздо больше вариантов, начиная от уличного и заканчивая внутренним исполнениями световых источников, с множественным разделением в каждом из них. Наример, дорожное, студийное, декоративное, охранное освещение и пр.

В зависимости от конкретной ситуации требования к организации освещения могут значительно различаться. Это обуславливает наличие значительного количества светильников различных типов.

Многие системы сориентированы на то, чтобы достигнуть приемлемого уровня освещенности одновременно со снижением затрат на энергопотребление. Все просто, когда речь идет о замене традиционных ламп накаливания с низким КПД и высоким энергопотреблением, на современные экономичные люминесцентные или светодиодные.

Это прямое решение вопроса, которое потребует больших разовых затрат и некоторого времени на окупаемость оборудования, поскольку светодиодные осветительные приборы большой мощности пока еще имеют высокую стоимость.

Другой подход заключается в рациональном проектировании конфигурации расположения осветительных устройств, управление оборудованием в зависимости от ситуации (уровня освещенности, времени суток, наличия людей в зоне освещения). Такое решение характерно для трековых систем.

Большая часть осветительных приборов не имеет определенной направленности светового потока, поэтому для эффективной работы они нуждаются в рефлекторах, которые обрезают световой поток в ненужном направлении и перенаправляют его в нужную зону.

Исключение составляют светодиодные светильники, которые, в силу конструкционных особенностей, имеют направленное излучение (в пределах 120°).

Особенно интересна концепция Умного освещения, реализация которой стала возможной благодаря развитию вычислительной техники.

ВАРИАНТЫ СИСТЕМ ОСВЕЩЕНИЯ

Умное.

Сама система умного освещения является частью системы умного дома и предоставляет широчайшие возможности по управлению. Ее работа базируется на показаниях датчиков освещенности, звука, присутствия.

Программное обеспечение системы в соответствии с заданными режимами и на основании сигналов с датчиков может включать свет, например, при открытии дверей, подъеме по лестничному пролету, если проснулся ребенок и многое другое.

Оборудование требует больших финансовых затрат и много времени на окупаемость, если говорить об экономии электроэнергии. Гораздо большее значение здесь имеет поднятие уровня комфорта на более высокий уровень.

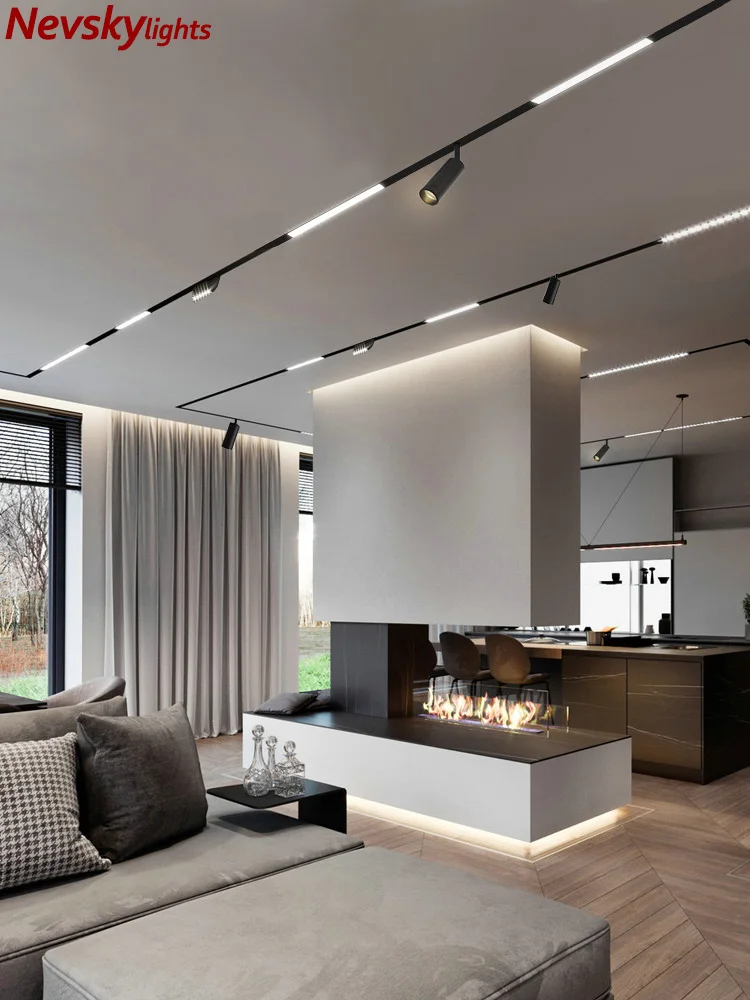

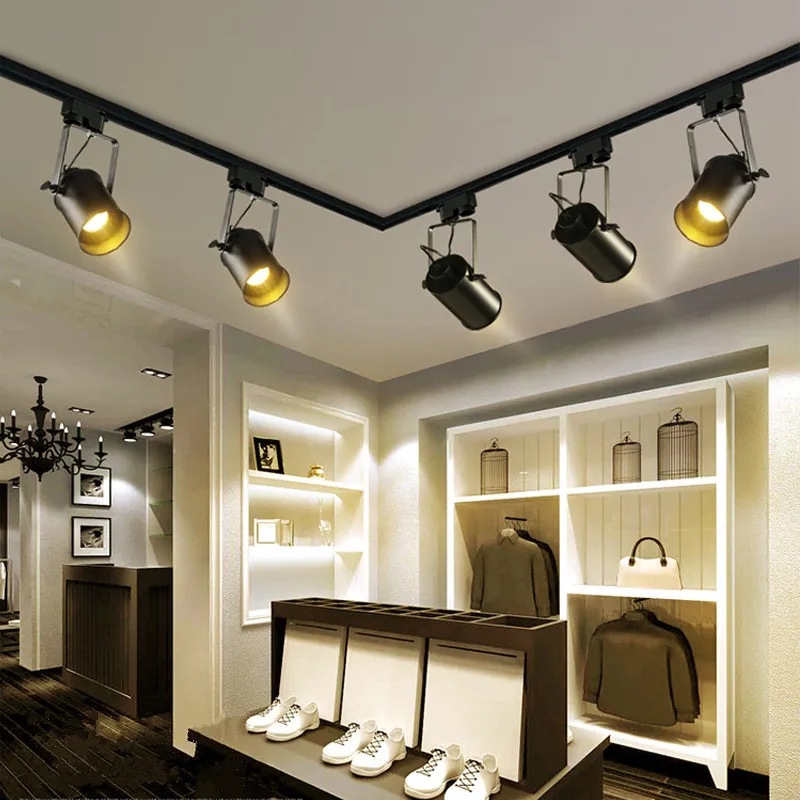

Трековая система.

Подобная технология характеризуется наличием в качестве основы направляющей шины – трека, на котором размещены светильники. Благодаря треку, светильники можно передвигать, создавая необходимый уровень освещенности в определенном месте.

Вместе с регулировкой направления потока света от осветительных приборов это дает широкие возможности управления светом.

Трековые системы получили широкое распространение при освещении выставочных залов, концертных площадок, кафе и ресторанов. Питание ламп при этом может осуществляться как по гибкому кабелю, так и непосредственно по шине, подобно питанию троллейбуса.

Уличные (наружные) системы.

Наружное освещение включает в себя несколько подсистем:

• декоративное, в том числе, освещение фасадов зданий;
• дворовых территорий;
• дорожное.

Декоративное.

Декоративное освещение служит, в основном, для улучшения визуального восприятия архитектурных и строительных решений и не несет существенного функционального значения. Для декоративного освещения используются практически любые типы осветительных приборов, исходя из текущих требований.

Большое распространение получили светодиодные ленты и прожекторы, которые могут быть всевозможных цветовых оттенков.

Дворовое.

Освещение дворовых территорий включает в себя оборудование источниками света частных подворий, где количество, расположение, мощность и тип светильников определяются желанием и возможностями собственника.

Для дворов многоэтажных домов существуют строго определенные правила. В частности, они предполагают освещение подъездов, детских площадок, парковок, подъездных дорог и прочей инфраструктуры. В правилах регламентированы рекомендованные нормы для каждого из объектов, тип и мощность светильников.

Тип, количество и мощность жкх светильников зависят от площади, конфигурации освещаемых поверхностей и величины необходимого светового потока.

Могут использоваться любые устройства, начиная от маломощных светодиодных ламп для подсветки небольшого участка, и, заканчивая мощными газоразрядными лампами.

Дорожное.

Дорожное освещение служит для обеспечения безопасности движения по дорогам и дорожным развязкам в темное время суток и в условиях плохой видимости.

Для данного типа систем правила самые строгие, поскольку здесь важно не только достигнуть нужного уровня и равномерности освещенности, но и избежать возможного ослепления водителей и пешеходов осветительными устройствами.

Основная трудность заключается в том, что медленно идущий пешеход практически всегда имеет время на адаптацию зрения при прохождении участков с разными уровнями освещенности. Водители такой возможности лишены.

Именно поэтому сложную задачу представляет освещение тоннелей, где требуется изменять количество света, излучаемого светильниками, в зависимости от расстояния от въезда и выезда в тоннель, а также от естественного фонового уровня под открытым небом.

Ситуация усугубляется низким расположением светильников от уровня проезжей части, что затрудняет выполнение требований по снижению вероятности ослепления.

Установка светильников должна соответствовать следующим требованиям:

• создание равномерного уровня освещенности;
• свет от одного светильника должен захватывать соседнюю полосу движения и обочину;
• отсутствие засветки для водителей.

Наибольшее распространение для установки на дорогах получили газоразрядные лампы типа ДРЛ. Большей эффективностью обладают натриевые газоразрядные лампы, но им свойственен желтый цвет свечения, что не всегда является допустимым. Улучшенные характеристики спектра излучения имеют металлогалогеновые лампы.

Все перечисленные лампы характеризуются высокими значениями мощности и КПД, что способствует широкому распространению, несмотря на существенный недостаток — требование для работы специальной пускорегулирующей аппаратуры – ПРА, в виде дросселя или электронного балласта.

Для тоннелей набирает популярность люминесцентное и светодиодное освещение.

УСТРОЙСТВО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

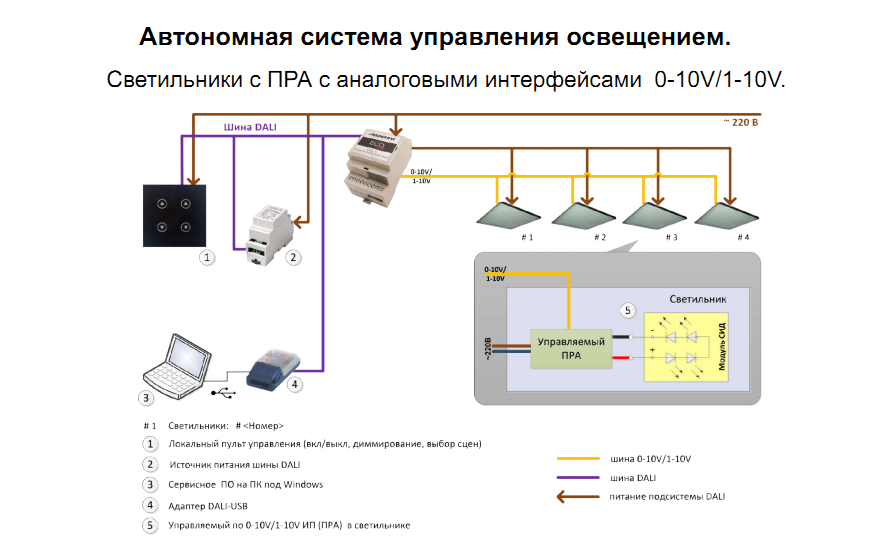

Системы управления освещением служат для повышения экономичности с одновременным выполнением норм по освещенности. Управление может выполняться как вручную, так и автоматически, в зависимости от уровня естественного светового потока. Широкое распространение получило управление при помощи датчиков движения.

Такие системы наиболее часто можно встретить на лестничных пролетах многоэтажных домов.

Характерная особенность датчика присутствия – срабатывание и включение происходит толькопри перемещении человека в радиусе зоны действия датчика. Использование датчика движения позволяет существенно снизить затраты на электроэнергию.

Немного сложнее и дороже схемы управления, контролирующие не только наличие внешнего света, но и его интенсивность с тем, чтобы регулировать яркость включенных осветительных приборов.

Наиболее полно все функции управления реализованы в концепции умного освещения, как было сказано выше.

Существуют осветительные приборы, не требующие наличия питающей сети. Главные составляющие такой системы – батарея на солнечных элементах и буферная аккумуляторная батарея.

Особенность светильника заключается в том, что в светлое время суток идет зарядка аккумуляторной батареи, а когда уровень освещенности падает ниже предельного значения, происходит подключение аккумулятора к осветительному прибору.

С целью увеличения срока работы аккумулятора используются экономичные фонари на светодиодах высокой яркости. Основные недостатки этого варианта – высокая стоимость оборудования и требование большого количества светлого времени для зарядки аккумуляторной батареи.

Это справедливо только для мощных осветительных установок, а светильники небольшой мощности, например, для освещения садовых дорожек, имеют небольшую стоимость и большой ассортимент продукции.

© 2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Подключенные системы освещения | Министерство энергетики

Твердотельное освещение

Системы освещения с распределенными интеллектуальными датчиками и современными сетевыми интерфейсами, часто называемые «подключенными», «сетевыми» системами освещения или системами «Интернета вещей», присутствуют на рынке уже много лет. Их способность контролировать свою работу и среду, которую они обслуживают, имеет большой потенциал для адаптации их поведения к конкретным условиям и потребностям установки, а также для облегчения многих сценариев использования, управляемых данными.

Однако на сегодняшний день развертывание таких систем ограничено, и остается много вопросов о том, насколько хорошо они будут работать, будут ли они на самом деле экономить больше энергии, чем обычные системы, и будут ли они предлагать достаточно преимуществ и дополнительных функций, чтобы оправдать инвестиции. Исследования PNNL систем освещения, управляемых данными, призваны ответить на эти вопросы, выявить проблемы внедрения на рынок и потребности в развитии технологий, а также внести свой вклад в разработку отраслевых стандартов и спецификаций моделей.

PNNL разработала испытательный стенд с подключенным освещением (CLTB) в Портленде, штат Орегон, чтобы удовлетворить потребности лаборатории в этом исследовании. CLTB позволяет эффективно устанавливать устройства внутреннего и наружного освещения с упором на оценку электрических характеристик, а не на эмуляцию реальных условий освещения.

Узнайте больше о подключенном испытательном стенде освещения

URL видео

Видео о испытательном стенде DOE Connected Lighting Test Bed, лабораторном комплексе для исследования и тестирования подключенных систем освещения.

Видео предоставлено Министерством энергетики

Подключенный испытательный стенд освещения (CLTB) позволяет эффективно устанавливать устройства внутреннего и наружного освещения с упором на оценку электрических характеристик, а не на эмуляцию реальных условий освещения. Доступны две потолочные сетки для установки светильников внутреннего освещения. Модульные системы стен и полов позволяют создавать имитационные комнаты, которые облегчают оценку того, как препятствия влияют на беспроводную связь и работу датчиков. CLTB также имеет специальную инфраструктуру для светильников уличного освещения, сетевой связи (включая коммутаторы Ethernet и шлюзы беспроводной связи), измерения мощности и энергии на уровне цепи и программируемых источников питания для изучения влияния различных условий питания.

УЧАСТВУЙТЕ В ИССЛЕДОВАНИЯХ ПОДКЛЮЧЕННОГО ОСВЕЩЕНИЯ

В последние годы многие отраслевые партнеры поддержали исследования CLTB, в том числе Autani, Cisco, Cree Lighting, Digital Lumens, Enlighted, GE Current, Focal Point, Hubbell Lighting, Igor, Leviton, MHT Lighting, Molex, NuLEDs, Signify, Silver Spring Networks — теперь часть Itron, Silvair, Synapse Wireless, Telematics Wireless, Xicato и других. Эти партнеры жертвуют осветительные приборы и системы, программное обеспечение, инфраструктуру сетевой связи и опыт настройки.

Если вы заинтересованы в участии в исследованиях CLTB DOE, отправьте электронное письмо по адресу [email protected] с вашей контактной информацией и сферой интересов.

НАУЧНЫЕ ОБЛАСТИ

Исследование подключенных систем освещения

Фундаментальное исследование оценило производительность имеющихся в продаже подключенных систем освещения, задокументировало диапазон производительности по ключевым характеристикам и определило проблемы внедрения на рынок и потребности в развитии технологий.

Отчет об энергопотреблении

Совместимость

Сложность конфигурации

Датчики и обнаружение неисправностей

Кибербезопасность

Подключенные системы уличного освещения

Технология Power-Over-Ethernet (PoE)

Гибкость для предоставления сетевых услуг

Электротехника, управляемая данными System Research

Исследования PNNL переходят от первоначальной направленности на характеристику имеющихся в продаже систем освещения к разработке и демонстрации новых подходов, основанных на данных, которые решают вопросы внедрения на рынке более широкого круга строительных электрических систем, включая освещение и информационные технологии. , накопление энергии аккумуляторов и зарядка электромобилей.

Поддержка стандартов и спецификаций

PNNL вносит свой вклад в разработку добровольных отраслевых стандартов, спецификаций и инструментов.

ПОДДЕРЖКА РАННИХ ПРИСОЕДИНЯЮЩИХСЯ

PNNL оказывает техническую поддержку начинающим пользователям, которые часто прокладывают путь к широкому внедрению, рискуя и предоставляя ценные отзывы. Свяжитесь с нами по адресу [email protected], чтобы изучить возможности сотрудничества.

СВЯЗАННЫЕ РЕСУРСЫ

Исследование заинтересованных сторон в области подключенных систем освещения (презентация проекта, сентябрь 2021 г.)

Оценка систем освещения следующего поколения

Освещение и управление: возможности и стимулы для инноваций (веб-семинар IES, июль 2021 г.)

Семинар по подключенным системам освещения, 2017 г. 015 Мастерская подключенных систем освещения

Система освещения — коммутация и подключение

В простейшем случае система освещения состоит из электричества, диммеров, кабелей, фонарей и пульта управления с подключением к диммерам.
В прошлом пульт управления был ручным и имел один кабель от каждого фейдера/канала к пульту управления. В более крупных системах использовалось больше кабелей, и в них стало труднее ориентироваться.
Единственным вариантом, который у вас был, было решение, какие фонари подключать к каким розеткам на установке и (иногда) к каким диммерам они подключались.

Базовая система освещения (Великобритания)

Соединения базовой системы освещения (c) Theatrecrafts.com 2018

Система освещения малого театра (Великобритания)

Стойки с 3 x 12 диммерами дают вам 36 диммерных каналов.
Одна стойка (12 диммеров), показанная ниже. Стойки с диммерами подключаются к световым панелям с помощью многожильных кабелей Socapex. Использование одного многожильного кабеля намного проще, чем прокладка 6 отдельных кабелей на 15 А от стоек диммеров до фонарей.
(Подробнее см. Гибкая осветительная установка ниже)

13A или 15A

В Великобритании розетки и вилки 13A используются для большинства целей в домашних и офисных условиях. Трехконтактные вилки имеют встроенный предохранитель, защищающий прибор и кабель в случае неисправности.
Во многих кинотеатрах до сих пор используются вилки и розетки старого типа на 15 А. В них используются круглые контакты, они больше подходят для тяжелых условий эксплуатации и не имеют предохранителя в штепсельной вилке. Каждая цепь диммера, питающая сценический фонарь, защищена предохранителем (обычно на 10 ампер), что означает, что в случае неисправности или перегорания лампы потребуется заменить только один предохранитель. Когда лампа выходит из строя, что часто сопровождается яркой белой вспышкой, может протекать большой ток, что обычно приводит к перегоранию предохранителя — если бы в вилках между диммером и панелью освещения было несколько предохранителей, каждый из них занимал бы очень много времени. время, когда происходит это регулярное событие.
Если вилки/розетки на 15 А используются как часть системы горячего/постоянного питания для подачи питания на светодиоды, движущиеся фонари и т. д., то перед первым подключением на 15 А в источнике питания должен быть легкодоступный плавкий предохранитель.

Система освещения с использованием кабеля Socapex для подключения диммеров к фонарям (c) Theatrecrafts.com 2018

Система освещения Touring

Электрический генератор подает 3-фазное питание по кабелям CamLok на распределительный щит, который обеспечивает отдельный источник питания (с автоматическим выключателем ) к каждой из диммерных стоек, каждая из которых питает разные физические части установки.

ИЛЛЮСТРАЦИЯ СКОРО

Обзор системы

• Электрощит и распределительный щит
  Обеспечивает достаточное питание для различных элементов системы освещения сцены и обеспечивает защиту от перегрузки системы.

• Блоки диммера
  Изменяйте количество электроэнергии, подаваемой на осветительную установку, под управлением осветительного пульта.
• Электрические кабели и коммутация
  Соединяет диммеры с фонарями
• Решетка / стержни / точки крепления
  Различные места, где можно установить фонарь и подключить к электрокабелю
• Фонари
  Различные типы фонарей дают разное качество/интенсивность света.
• Цветной гель
  Перед каждым фонарем можно разместить различные гели для изменения светового эффекта
• Кабели управления
  Соединяют блоки диммеров с пультом управления
• Пульт управления
  Позволяет оператору освещения дистанционно управлять уровнями диммера.

Evolution

Две части системы освещения, мощность и управление , были отдельными. Большой запас электроэнергии шел на диммеры, которые питали фонари. Сторона управления шла только между пультом управления и диммерами.
Ситуация начала меняться, когда появились семафоры с электрическим приводом для изменения цвета. Изначально у этих механических устройств был собственный блок управления, который не входил в состав светового пульта. В Lightboard Национального театра, представленном в 1975 году, элементы управления изменением цвета впервые были перенесены на пульт управления. К преобразователям цвета был отдельный набор проводов, так что это не была полностью интегрированная система.
Мультиплексные системы управления, представленные в 1980-х годах, впервые позволили одному кабелю соединить пульт управления с диммерами, а после появления DMX512 в 1980-х гг.86, это был короткий шаг к управлению другими устройствами. Цветные скроллеры, которые произошли от семафорных преобразователей цвета, как правило, использовали собственный кабель, состоящий из источника питания на 24 В, а также канала данных. Сигнал DMX512 поступал на блок управления скроллером, который преобразовывал DMX в собственный протокол каждого производителя скроллеров. Ранние движущиеся огни (например, от Vari*Lite) использовали собственный протокол, и только в начале 1990-х для управления ими начали использовать DMX512. Затем осветительным установкам потребовались недиммируемые (постоянные) источники питания для движущихся огней, а также сети DMX512 для управления ими.

Что такое исправление?

Внесение исправлений описывает процесс соединения различных частей осветительной или звуковой системы вместе.
Например, некоторые установки сценического освещения имеют диммеры, которые монтируются на стене над рядом вилок, которые можно использовать для подключения любой вилки к любому диммеру.

Система освещения может генерировать много данных, поэтому важно знать следующее и записывать числа там, где это необходимо.
Номер гнезда на панели
Каждая розетка в осветительной установке должна быть идентифицирована отдельно. Цифры имеют значение только тогда, когда вы работаете с диммерами и физическим расположением фонарей. Как только фонарь получает номер диммера, номер розетки больше не имеет значения, если фонарь не требует особого внимания.
Многожильный номер (если есть)
Некоторые системы имеют многожильные силовые кабели, соединяющие осветительные панели и диммеры. Эти многоядерные жилы могут быть обозначены буквами и пронумерованы (например, от A1, от A2 до A6, затем от B1 и т. д.). Другие системы имеют прямое подключение от розеток на риге к жесткому патчу рядом с диммерами (см. ниже)
Номер диммера
Номер диммера часто совпадает с номером канала на пульте управления (но не всегда). Он нужен, если сработал предохранитель/автоматический выключатель диммера.
Номер канала
Канал управления на пульте управления освещением (часто это номер диммера, но не всегда, если программный патч изменил настройки по умолчанию).
Адрес DMX
Адрес должен быть установлен на каждом оборудовании, подключенном к сети DMX, чтобы оно знало, на какой уровень DMX от пульта освещения оно должно реагировать.

Стационарные установки – Драматическая студия

Hard Patch: диммеры к фонарям

Система, использующая физические кабели для подключения к оборудованию, использует аппаратную заплату (т.е. аппаратную заплату).
Чаще всего к диммерам можно подключить цепей на риге ( розеток на световых шинах).

15A Patch (Великобритания)

Показанная ниже студия (студия TS3 факультета драмы Эксетерского университета) имела 36 розеток по всей комнате и 18 диммеров.
Приведенный выше жесткий патч позволял подключать любую из 36 цепей к любому диммеру.
Поскольку каждый канал диммера в Zero 88 Betapack имел два разъема, можно было подключить две цепи к каждому диммеру, но тогда они оба были бы «включены» одновременно, что может не работать для всех производств.
Система исправления была заменена в 2019 году новым набором диммеров, которые можно переключать (с помощью байпасного переключателя) между диммируемым питанием и «горячим» питанием, что позволяет более легко подключать светодиодные прожекторы, движущиеся источники света и т. д. к установке. Также теперь есть 36 диммеров, так что каждая розетка на установке постоянно подключена к системе, и ее нужно только включить либо с помощью диммера, либо путем нажатия переключателя байпаса, чтобы подавать на нее постоянную мощность.

PowerCon Patch

В этой установке Roborough Studios на факультете драмы Университета Эксетера используются патч-кабели PowerCon для подключения диммерных розеток к схемам установки. Панель непосредственно над стойками диммера содержит питание от диммеров (два выхода диммера на канал диммера). Примыкающая к ней панель питает розетки на осветительных установках в студиях.
> Ссылка на страницу powerCon на веб-сайте Neutrik



Установка гибкого освещения

Большой театр требует гораздо большего контроля над тем, где появляются диммерные цепи, и возможности легко перераспределять их.

Система многожильных кабелей используется для подключения диммеров к осветительным штангам, которые часто имеют внутреннюю проводку и являются подвижными.

Socapex
Каждый разъем Socapex состоит либо из 19 контактов (6 каналов диммера = 6 фаз, 6 нейтралей, 6 заземлений, плюс выравнивающий контакт), либо из 37 контактов (12 каналов диммера = 12 фаз, 12 нейтралей, 12 заземлений плюс выравнивание). Socapex часто сокращается до Soca.

Lectriflex
Каждый разъем Lectriflex (для освещения сцены) состоит из 16 контактов (6 каналов диммера = 6 фаз, 6 нейтралей, 4 общие земли).

Соединения DMX

DMX512 (сокращенно DMX) представляет собой протокол управления D igital M ultiple x ed, используемый для связи пультов управления с диммерами и другими устройствами, которыми можно управлять с помощью DMX.
Система, показанная в верхней части этой страницы, использует аналоговое управление – каждый канал управления на столе имеет отдельное соединение с каждым диммером. Обычно они сгруппированы по 6 штук. Таким образом, 12-канальный пульт управления будет иметь 2 х 6-контактных кабеля управления, по одному на каждый 6-контактный диммер. По мере масштабирования систем, когда в некоторых местах используются сотни диммеров, это становится очень громоздким.
DMX512 — это цифровой сигнал, который проходит по одному кабелю данных от пульта управления и несет информацию об уровне для 512 каналов одновременно.

Соединения DMX512 от пульта управления освещением (серия Strand 200) к стойкам диммеров (Strand DIG6)

Простая система имеет только диммеры, где количество требуемых каналов DMX равно количеству диммеров.
Помимо DMX-потока от пультов управления, для диммерных блоков требуется постоянный источник питания (обычно от основного помещения здания, а не от обычной розетки, так что доступно большое количество энергии) . Для получения дополнительной информации см. Мощность диммеров и предохранители.
Обычный фонарь (не светодиодный и неподвижный), такой как френель или паркан, питается диммируемой мощностью от диммерной стойки.

Однако современные системы освещения состоят не только из диммеров. Любому светодиодному инструменту или движущемуся свету требуется постоянный (нерегулируемый) источник питания, а также управляющий сигнал DMX, чтобы сообщить ему, что делать. По мере усложнения светового прибора требуется больше каналов DMX.

Пульт управления ETC Ion, подключенный к диммерной стойке Zero 88 Chilli, 4 x Vari*Lite 3000 и 4 x ETC Color Source Par, все на одном канале DMX512. Для ясности также показаны затемненные и постоянные источники питания.

На приведенной выше схеме номинал предохранителя источника питания не должен превышаться, поэтому для движущихся огней и светодиодов следует использовать более одной цепи питания. Некоторые маломощные светильники имеют возможность подключения выходной мощности к соседнему прибору, что снижает потребность в дополнительных кабелях. Проверьте в инструкциях производителя максимальное количество приборов, которые можно последовательно соединить таким образом.

Для светодиодного прибора, меняющего цвет, требуется (как минимум) 3 канала – по одному для каждого цвета (красный, зеленый, синий). Некоторые светодиоды используют еще больше каналов (добавляя янтарный и/или белый, и даже больше для высококачественных инструментов от таких компаний, как ETC, наряду с элементами управления для функций стробоскопа и сброса).
«Умным» движущимся огням требуется еще больше каналов DMX.

Адрес DMX

Каждому устройству в сети DMX должен быть присвоен определенный «адрес», который устанавливает первый канал DMX, на который оно должно реагировать. Например, на приведенной выше диаграмме первая стойка диммера может быть установлена ​​на «1». Затем эта стойка будет управляться каналами 1-24. Вторую стойку можно настроить так, чтобы она начиналась с «25», чтобы она управлялась каналами 25–48. (Если вы настроите обе стойки на DMX 1, они обе будут реагировать на одни и те же каналы).
Спот Vari*LIte 3000 фактически использует 28 каналов на инструмент, поэтому первый из них будет адресован «49», затем «77», затем «105» и так далее.
Светодиод источника цвета использует 6 каналов на инструмент.

Vari*Lite 3000 Spot (c) Vari*Lite

Для интереса: Vari*Lite 3000 Spot использует следующие каналы управления:
01: Интенсивность
02: Панорамирование (грубое)
03: Панорамирование (точное)
04 : Наклон (Грубый)
05: Наклон (Точный)
06: Край (Фокус)
07: Масштаб (Размер)
08: Микшер цветовой температуры (CTO Mixer)
09: Синий микшер
10: Янтарный микшер
11: Пурпурный микшер
12: Колесо цвета
13: Колесо гобо 1
14: Индекс гобо 1 (грубый)
15: Гобо 1 Индекс (Точный)
16: Колесо Гобо 2
17: Индекс Гобо 2 (Грубый)
18: Индекс Гобо 2 (Точный)
19: Колесо Гобо 3
20 Индекс Гобо 3 (Грубый)
21: Индекс Гобо 3 (Точный) )
22: Диафрагма луча
23: Стробоскоп
24: Время фокусировки
25: Время цвета
26: Время луча
27: Время гобо
28: Управление

Вселенная DMX

Каждый выход DMX с пульта освещения может обрабатывать 512 каналов информации. Каждая группа из 512 каналов известна как Вселенная DMX. В большом или сложном помещении или системе может потребоваться более 512 каналов. Любая система с несколькими юниверсами DMX должна ссылаться на номер юниверса при описании адресов DMX. Канал DMX 49 во второй вселенной будет иметь формат 2/49 (в системах ETC) или 2,49 (в системах Avolites).
Большие компьютеризированные столы могут поддерживать несколько вселенных и массивные системы.

Терминатор DMX

В конце «запуска» DMX512 вы должны использовать терминатор DMX. Он состоит из электронного компонента, называемого резистором, внутри разъема DMX, который поглощает сигнал, чтобы предотвратить его отражение обратно по кабелю и искажение сигнала.

СХЕМА – ТЕРМИНАТОР DMX.

Soft Patch: Каналы управления для выходов DMX

Большинство компьютеризированных световых пультов (и многие пульты с ручным управлением) позволяют коммутировать каналов (т.е. фейдеры на столе) до диммеров (т. е. выходы DMX).

Это означает, что осветитель может настроить канал 1 на пульте для управления (например) либо только каналом 1 (который будет стандартным / стандартным патчем), либо каналами 4 и 12, либо любой другой комбинацией. Это полезно, потому что диммеры, выполняющие одну и ту же работу (например, общую стирку), можно расположить рядом друг с другом на пульте управления.

Разумная нумерация, а не география
Некоторые системы для проведения мероприятий не позволяют жестко подключать выходы диммеров, поэтому вы застряли с набором номеров диммеров, которые относятся только к географическому расположению объекта. (например, диммеры 1–40 расположены перед домом, диммеры 41–65 — на первой полосе LX и т. д.). Это делает почти невозможным вспомнить группы чисел.
Если правая общая полоса внизу сцены имеет номера 4, 16 и 43 (например), это сложнее запомнить, чем переназначить ее на 1, 2, 3 на пульте управления. Канал 1 будет программно подключен к диммеру 4. Канал 2 будет программно подключен к диммеру 16 и так далее.

Touring
Наиболее распространенное использование программных патчей — гарантировать, что номера каналов на пульте управления всегда относятся к одним и тем же фонарям в установке, независимо от того, в каком месте проходит шоу. Это означает, что на гастрольном осветительном пульте сохранено шоу, и оно будет работать одинаково в любом месте, если каналы управления программно подключены к правильным номерам диммеров, применимым к этому месту.

Трехфазные системы (Великобритания)

Здания/компании с большими потребностями в электричестве (например, театры) обычно имеют трехфазное электроснабжение. Это наиболее эффективный способ передачи большого количества электроэнергии от генератора к конечному потребителю.
ПОДРОБНЕЕ СКОРО

Кабель DMX512

Для систем DMX требуется 3 соединения – витая пара кабелей, обернутых фольгой (для уменьшения помех от другого электрооборудования).
Стандартный разъем для DMX — 5-контактный XLR. Однако многие дешевые устройства DMX используют 3-контактные разъемы XLR, которые позволяют использовать стандартные 3-контактные аудио/микрофонные кабели. Однако, хотя это часто работает, это гораздо более восприимчиво к помехам от других систем и не является профессиональным способом соединения устройств DMX вместе. Импеданс (электрическое сопротивление) аудиокабеля отличается от импеданса кабеля DMX, что приведет к ухудшению сигнала в больших системах. Возможно, вы обнаружите, что в вашей системе это не проблема, и что вам может сойти с рук использование микрофонного кабеля, но помните, что если система перестает правильно реагировать на сигналы DMX во время шоу, поиск кабеля, вызывающего проблему, не является проблемой. быструю работу, и в результате эффект на ваше шоу (и вашу репутацию) будет отрицательным.
Правильное решение — использовать кабели DMX512 для передачи сигналов DMX512, а также использовать аудиокабели для микрофонов и т. д. Любое другое решение подвергает шоу риску провала.

• Рекомендации по подключению сети RS485

Навстречу будущему

DMX512 изначально ограничен (до 512 каналов) и относительно медленный по современным вычислительным стандартам (впервые он был создан в 1986 году). Хотя это не проблема для большинства малых и средних кинотеатров, это становится проблемой, когда используется много движущихся огней или все чаще светодиодные светильники, используемые в качестве пикселей.
Существует ряд протоколов, борющихся за замену (или, по крайней мере, улучшение) DMX512.

Использование сети в приложениях театрального освещения (1998)
[2Mb PDF]
Из коллекции Ричарда Бантинга

Существующие кабели

RDM: R emote D устройство M управление – включает -направленная связь между пультом управления и диммером (или светильником) с использованием стандартных кабелей DMX512.

Кабель Ethernet

В конце 1990-х годов начали разрабатываться стандарты для использования кабелей компьютерных сетей для передачи управляющих сигналов для развлекательного освещения. Кабель дешевле, чем DMX512, и позволяет с точностью передавать больший объем данных на большие расстояния.

Art-Net : протокол распределения данных, разработанный и принадлежащий компании Artistic Licence, который позволяет передавать сигналы DMX512 и RDM по одному кабелю Ethernet. Протокол позволяет передавать несколько вселенных DMX512 (до 32768 вселенных!) по одному кабелю, преодолевая основной фактор ограничения, связанный с использованием DMX512 в больших системах. Протокол регулярно обновляется, чтобы использовать достижения в области технологий и соответствовать требованиям расширяющихся систем.
Подробнее об Art-Net.

Streaming RDM / RDMnet: Разговорное название ANSI BSR E1.33 — развивающегося стандарта, позволяющего передавать данные RDM (см.
