Система common rail что это – Топливная система Common Rail: описание и принцип работы

Содержание

Common Rail - что это такое? Принцип работы

В последние годы все больше автомобилистов предпочитают использовать дизельные автомобили. Ранее такие моторы устанавливались лишь на коммерческую технику. Однако сейчас они активно используются и на легковых авто, особенно в странах Европы. Наверняка каждый из нас слышал о такой системе, как Common Rail. Что это такое и как она устроена, рассмотрим в нашей статье.

Характеристика

«Коммон Райл» - это система впрыска топлива для дизельных ДВС. Ее принцип работы основывается на подаче горючего к форсункам от общего давления рампы.

Система была разработана немецкими специалистами компании «Бош». Common Rail Bosch повсеместно используется на таких автомобилях, как «Вольво», «Мерседес», БМВ и прочих.

В чем особенность?

Главная отличительная черта системы – способность выдавать нужную мощность при минимальном потреблении топлива. Также топливная Common Rail способна снизить уровень токсичности выхлопных газов. Отзывы автомобилистов говорят, что машина с такой системой впрыска работает гораздо тише (нет такого характерного «рокота», как на старых дизелях). «Коммон Рейл» обладает широким диапазоном регулирования давления горючего и моментов начала впрыска.

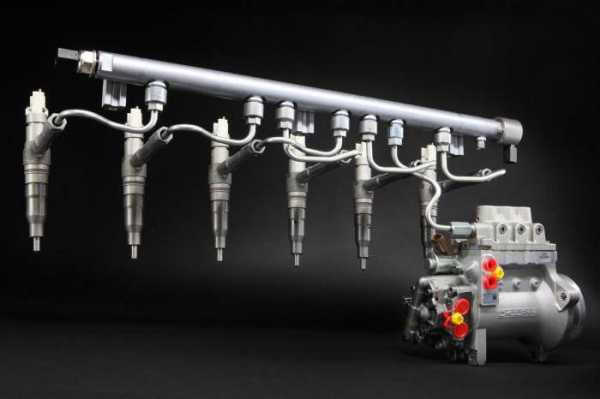

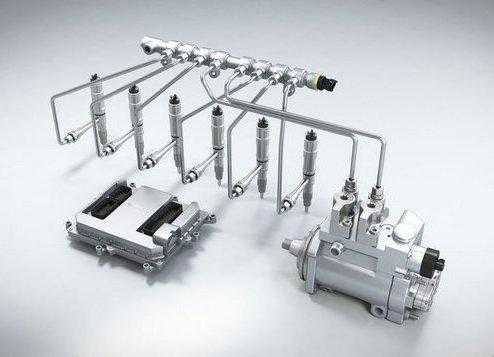

Устройство

По своей конструкции система Common Rail представляет собой контур высокого давления. При работе двигателя осуществляется непосредственный впрыск топлива (то есть горючее поступает сразу в камеру цилиндров). Есть несколько элементов, которые связаны с работой системы Common Rail. Что это за составляющие? В первую очередь это топливный насос высокого давления. Также в работе используется клапан дозирования и регулятор давления.

Кроме этого, в конструкции есть топливная рампа и форсунки. Common Rail – достаточно сложная система, и чтобы понять ее принцип работы, рассмотрим особенности каждой составляющей.

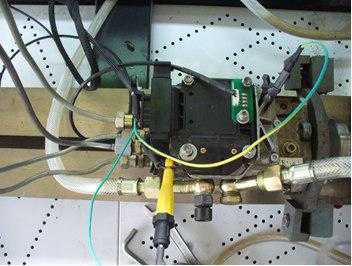

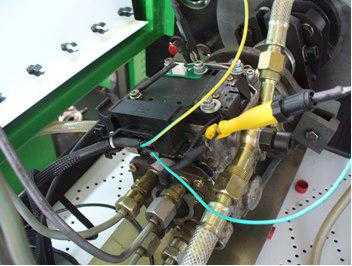

Насос

Итак, ТНВД. Данный механизм служит для создания высокого давления жидкости. Уровень зависит от загруженности двигателя и оборотов коленчатого вала. Как известно, на дизелях обороты регулируются не открытием дроссельной заслонки, а именно порцией подаваемого топлива. За это и отвечает ТНВД. Устройство довольно сложное, поэтому данный элемент – самая дорогая составляющая в дизельном автомобиле (кончено, за исключением основных агрегатов, таких как ДВС и КПП).

Регулятор и клапан Common Rail

Что это за элемент? Клапан служит для регулировки количества топлива, которое подается к насосу.

Конструктивно элемент объединен с ТНВД. Существует также регулятор давления топлива. Он устанавливается в топливной рампе и управляет работой двигателя в зависимости от его нагрузки.

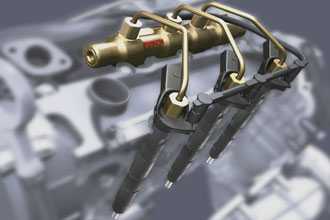

Рампа

Данный узел выполняет сразу несколько функций. Это накопление горючего под высоким давлением, смягчение колебаний давления и распределение топлива по форсункам. Является частью системы впуска.

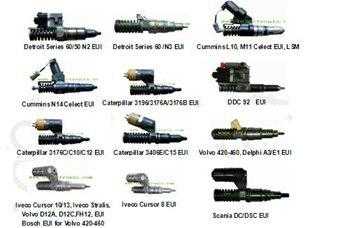

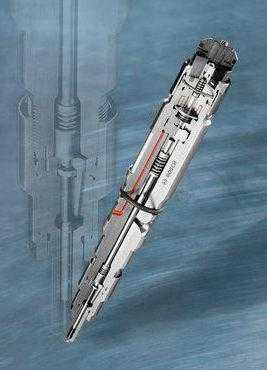

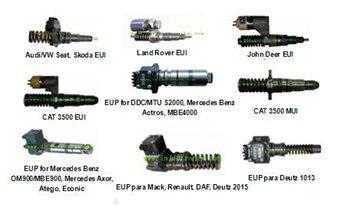

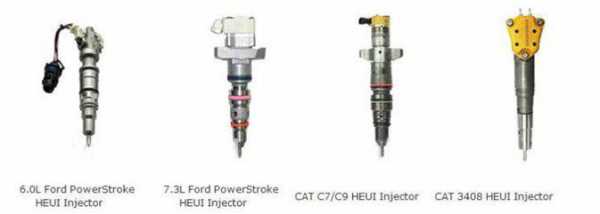

Форсунки

Стоит отметить, что таковые устанавливаются как на бензиновые (инжектор), так и на дизельные двигатели. Однако их главное отличие – это давление, которое они создают. В нашем случае форсунка «Коммон Рейл» еще и управляет количеством топлива, что подается непосредственно в цилиндр. Элемент связан непосредственно с рампой. На данный момент используется два вида форсунок:

  • Пьезофорсунки («Бош»).
  • Электрогидравлические (основной производитель – «Дэлфи»).

В последнем случае подача топлива производится за счет работы электромагнитного клапана.

В пьезофорсунках за это отвечают специальные кристаллы. Скорость работы таких элементов на порядок выше, поэтому они более распространены. Однако ремонт Common Rail (форсунок) произвести своими руками невозможно из-за сложности конструкции и точных настроек. Поэтому все работы по обслуживанию системы осуществляются только на специализированных СТО. Это и есть главный недостаток таких автомобилей.

Как работает?

Работа системой впрыска контролируется системой управления дизелем. В последнюю входят исполнительные механизмы, датчики и ЭБУ. Учитываются все параметры – положение педали газа, температура охлаждающей жидкости, количество подаваемого воздуха и даже состав выхлопных газов (лямбда-зонд). Что касается исполнительных механизмов, ими и являются вышеперечисленные форсунки, рампа, ТНВД, регулятор и клапаны.

Итак, как действует данная система? На основании сигналов, что воспринимают контролирующие датчики, системой формируется нужное количество топлива. Оно подается через дозирующий клапан. Горючее попадет в насос, а затем под давлением идет на рампу. Нужное давление в ней удерживается специальным регулятором. В определенный момент от ЭБУ поступает сигнал на форсунки, и те осуществляют открытие каналов на определённый промежуток времени. В зависимости от режима работы двигателя, количество топлива и давление может автоматически меняться системой на основании данных из кислородного датчика. Однако разбег должен быть небольшим. Существенные отклонения говорят о неисправностях с системой «Коммон Рейл».

Типы впрыска Common Rail

Что это такое? Различают несколько типов впрыска топлива в системе:

  • Предварительный.
  • Основной.
  • Дополнительный.

Первый производится перед основным с целью повысить давление и температуру в камере сгорания. Так осуществляется ускоренное самовоспламенение основного заряда и снижение шума работы двигателя. Предварительный впрыск может быть разным, в зависимости от режима работы двигателя. Так, на холостом ходу он производится дважды. При повышении нагрузки – единожды. При полной нагрузке предварительный впрыск не осуществляется.

Цель основного впрыска – обеспечить непосредственно работу двигателя. На подтипы он не подразделяется. Дополнительный впрыск служит для снижения уровня токсичности отработавших газов. Так, с кислородного датчика поступает информация на ЭБУ, после чего подается еще одна порция топлива. Вредные вещества дожигаются в каталитическом нейтрализаторе (еще его называют сажевым фильтром).

Поколения «Коммон Рейл»

Стоит отметить, что первое поколение системы появилось в 1999-м году. Она выдавала давление в 145 МПа. Через два года появилось следующее поколение системы (160 МПа). Common Rail 3 разработано в 2005-м году. На данный момент автомобили оснащаются системой «Коммон Рейл» четвертого поколения. Форсунки работают под давлением 220 МПа. Почему такое внимание уделяется давлению? Чем выше данный показатель, тем больше горючего впрыскивается в цилиндр. Соответственно, за определенный промежуток времени реализуется больше мощности, возрастает КПД двигателя.

Заключение

Итак, мы выяснили, что собой представляет система непосредственного впрыска, как она устроена и как работает. Стоит отметить, что "Коммон Рейл" используется на большинстве дизельных автомобилей, в частности, европейского производства. Система, несмотря на ее сложность, имеет огромный потенциал.

fb.ru

Топливная система Common Rail - что это? Устройство и принцип работы

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ. Расскажем что такое «коммон рейл», её устройство и принцип работы.

Что это такое?
Если открыть автомобильный англо-русский словарь, то термин «коммон рейл» можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает на 40 процентов. Это не все достоинства. Отмечается уменьшение шума при работе двигателя, притом, что крутящий момент дизеля увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и каждый второй современный автомобиль с дизельным двигателем оснащен этой системой.

К недостаткам относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему, которая выполнена с большой точностью, управляемые форсунки могут выйти из строя. Поэтому в дизелях «коммон рейл» использование качественного топлива является обязательным условием.

Принцип работы
Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленвала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления. Особенность «коммон рейл» - использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.

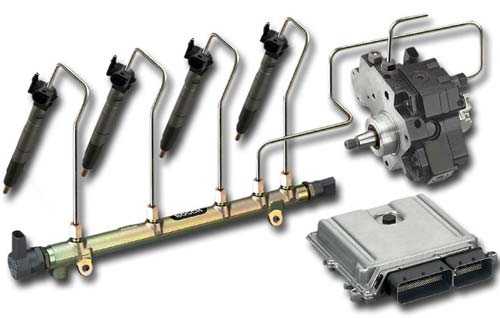

Устройство. Из чего состоит?

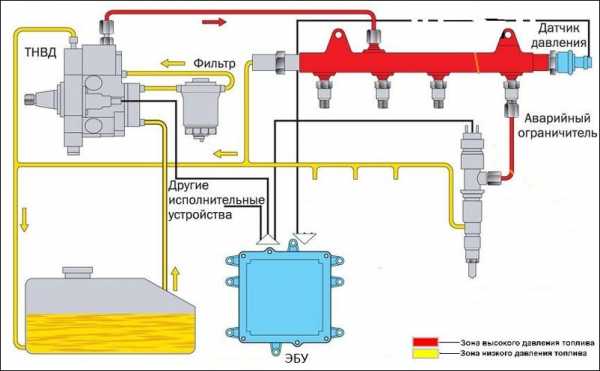

Common Rail состоит из трех основных частей: контура низкого и высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.


Контур высокого давления состоит из насоса (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов. Рампа представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным. Электронный блок управления получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.


В контуре высокого давления насос подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с рампой отдельным трубопроводом, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в рампе топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Благодаря высокой точности электронного управления и повышенному давлению впрыска, сгорание топлива в моторе происходит с максимальной отдачей. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопа. Common Rail повлёк развитие дизелей, т.к. экологические нормы по токсичности повышаются и это способствуют дальнейшему развитию топливной системы.

amastercar.ru

Что такое система впрыска Common Rail. Особенности и принцип работы

ЧТО ТАКОЕ СИСТЕМА ВПРЫСКА COMMON RAIL. ОСОБЕННОСТИ И ПРИНЦИП РАБОТЫ

Добрый день, сегодня мы узнаем, что называется автомобильной системой впрыска топлива с технологией Common Rail (впрыск топлива под высоким давлением), для чего она нужна и как осуществляется ее функционирование. Кроме того, расскажем про основные характеристики технологии, каким образом работает топливный насос в системе, чем впрыск топлива

такого типа отличается от других, на каких силовых установках чаще применяется такой механизм и какая польза или вред автомобильному двигателю от Common Rail. В заключении мы поговорим, о том какие задачи выполняет система впрыска Common Rail в двигателе транспортного средства, из каких узлов состоит и каковы ее конструкторские особенности.


Для того, чтобы понять, как функционирует автомобильная система с технологией впрыска топлива под высоким давлением (Common Rail), необходимо знать ее конструкторские особенности, из каких элементов она состоит, а также какие функции и задачи выполняет в той или иной силовой установке транспортного средства. Данные вопросы мы и обсудим в нашем рассказе, чтобы получить исчерпывающее представление о принципе работы автомобильной топливной системы Common Rail. Кроме того, рассмотрим часто задаваемый вопрос многими автовладельцами: "Чем отличается система впрыска топлива под высоким давлением от классических топливных технологий?".


 Что такое система впрыска FSI. Особенности и принцип работы
 Что такое система впрыска GDI. Особенности и принцип работы

1. Понятие, особенности, преимущества и недостатки системы впрыска топлива Common Rail

Система Common Rail - технология впрыска топлива для дизельных силовых установок. Принцип работы основан на подаче топлива к форсункам под постоянным давлением от общей рампы. Данная технология была впервые разработана немецкими инженерами компании Bosch. Коммон Рейл от компании Бош повсеместно используется на транспортных средствах таких марок, как Volvo, Mersedes-Benz и BMW.


Топливная система Common Rail в переводе с английского языка означает общую магистраль топливного механизма транспортного средства. Такая система характеризуется впрыском топлива в камеру сгорания цилиндров под высоким атмосферным давлением. Благодаря подаче топлива под давлением в цилиндры обеспечивается высокая эффективность работы силовой установки и сокращается расход топлива в среднем на 10-15%, а мощность мотора вырастает примерно на 30-40%.



Кроме увеличения мощности силовой установки и снижения расхода топлива, преимущества системы впрыска под высоким давлением Коммон Рейл не заканчиваются. Данная система отмечается уменьшением шума при работе мотора, при этом крутящий момент дизельного двигателя повышается в среднем на 5-10 процентов. Благодаря вышеописанным факторам, система впрыска топлива Коммон Рейл получила всеобщую популярность и на сегодняшний день примерно каждый 2-ой автомобиль на планете с дизельной силовой установкой оборудован этой технологией.

Среди недостатков системы Коммон Рейл можно выделит довольно высокие нормы по качеству к потребляемому дизельному топливу. В том случае, когда в такую топливную систему попадают мелкие посторонние частицы в виде не растворившегося парафина, который содержится в солярке, то это может привести к выходу из строя форсунок управляемых электроникой и выполненных с высочайшей точностью. Вот поэтому в дизельных силовых установках с системой Коммон Рейл применение качественного дизтоплива является самым главным и обязательным условием.

2. Принцип работы системы впрыска топлива под высоким давлением

Основной принцип работы системы Коммон Рейл состоит на подаче топлива, как правило, дизельного вида, к форсункам от общей рампы под высоким давлением. Давление в такой системе впрыска образуется, а также поддерживается в независимом от частоты вращения коленчатого вала силовой установки состояния. Кроме того, на давление в топливной системе такого типа также никакого влияния не оказывает параметр объема впрыскиваемого горючего в камеры цилиндров

Процесс впрыскивания топлива осуществляется форсунками по специальной команде электронного блока управления системы. В каждую форсунку встроены магнитные соленоиды, включение которых происходит все с того же электронного блока управления системы впрыска. Таким образом, при помощи "умных" форсунок образуется управляемый впрыск топлива в камеры сгорания топливно-воздушной смеси, расположенных в цилиндрах двигателя



Для повышения эффективности функционирования системы впрыска Комон Рейл было решено разработать и использовать специальный узел, который называется аккумуляторный блок, содержащий в своем составе распределительный трубопровод, трубки подачи топлива, а также сами форсунки. Электронный блок управления по заложенной в него программе передает управляющий сигнал к форсункам, а точнее к их соленоидам, которые установлены на этих деталях.

Далее соленоиды по команде от блока управления производят подачу дизтоплива в камеры сгорания топливно-воздушной смеси мотора при помощи исполнительных механизмов в виде форсунок. Вся процедура происходит по принципу разделения узла, которое создает высокое давление и элементов впрыскивания, обеспечивающих повышение точности управления процессом сгорания смеси и увеличения силы подачи топлива.

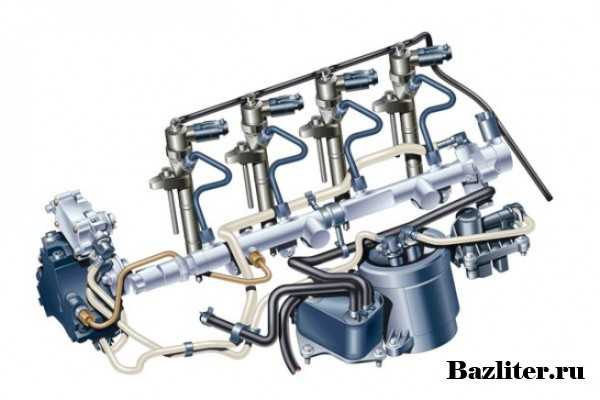

3. Устройство и конструкторские отличия системы Common Rail

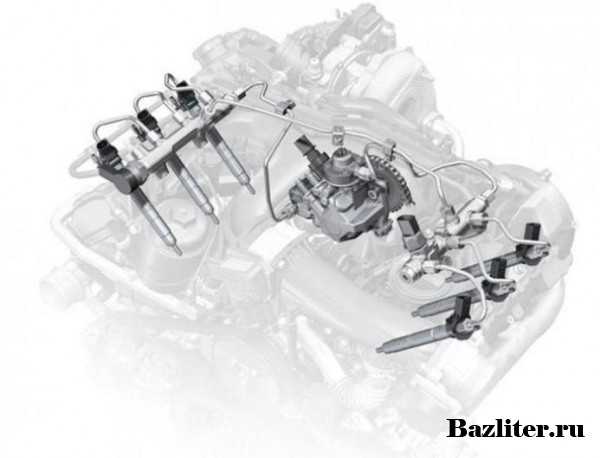

Система Коммон Рейл по своему устройству значительно отличается от классических топливных систем, например FSI или GDI. Система впрыска функционирующая под высоким давлением Common Rail и включает в состав 3 основные узла, такие как

- Контур низкого давления: включает топливный бак, насос с типом действия подкачки топлива, фильтрующий элемент и трубопроводы для соединения деталей системы.

- Контур высокого давления: он состоит из насоса высокого давления, который заменяет классический ТНВД с контрольно-регистрирующим клапаном, рампы высокого давления с датчиком, который контролирует в ней рабочее давление, форсунок с соленоидами, а также соединительных шлангов с трубопроводами. Справочно отметим, что рампа высокого давления представляет из себя длинную трубу с поперечно установленными штуцерами для соединения с форсунками и исполнен в виде двухслойного элемента.

- Специальные датчики системы: располагаются по всей топливной системе для контроля, регистрации и направления собранной информация на электронный блок. В системе Коммон Рейл насчитывается около десятка таких датчиков.



Блок электронного типа системы Коммон Рейл получает определенные электрические сигналы от таких датчиков, как: положения коленчатого вала, положения распределительного вала, перемещения педали газового акселератора, давления наддува, а также температуры атмосферного воздуха, температуры антифриза, массового расхода воздуха и давления горючей смеси. Электронный блок управления системы Коммон Рейл на основе предоставленных ему сигналов и информации от всевозможных датчиков анализирует, а потом вычисляет нужное количество подаваемой горючей смеси в камеры цилиндров двигателя

После вычисления данных, блок управления подает команду о начале впрыска необходимого количества топлива на такие исполнительные элементы, как форсунки. Включение форсунок производится через полученные сигналы на соленоиды. Кроме того, блок управления определяет продолжительность открытия форсунок, корректирует показатели впрыска, а также производит управление работой всей системы в целом.



Контур низкого давления системы обеспечивает при помощи специального насоса, засасывание и подкачивание топлива из бензобака автомобиля, далее происходит пропускание горючего через фильтрующий элемент, в котором оседают ненужные загрязнения в виде парафина, а затем осуществляется доставка отфильтрованной смеси к контуру с высоким рабочим давлением.

При поступлении топлива в контур с высоким рабочим давлением, насос направляет горючую смесь в аккумуляторный блок, где оно находится под давлением в диапазоне от 120-140 МегаПаскаль при помощи контрольного клапана. В том случае, если данный клапан открывается по распоряжению электронного блока, то далее топливо от насоса по сливному трубопроводу направляется в бензобак. Заметим, что каждая форсунка соединяется специальными отдельными трубками высокого давления с аккумуляторным блоком. Внутри самой форсунки, как говорили ранее располагается управляющий соленоид, он же клапан электромагнитного типа

Далее по цепочке, после получения электрического сигнала от электронного блока управления системы Коммон Рейл, форсунка осуществляет впрыскивание горючего в определенный цилиндр силовой установки. Продолжительность впрыска топлива производится до тех пор, пока соленоид форсунки не выключится по команде поступившей от все того же электронного блока управления, который в свою очередь вычисляет и определяет момент начала впрыска, количество горючего,

bazliter.ru

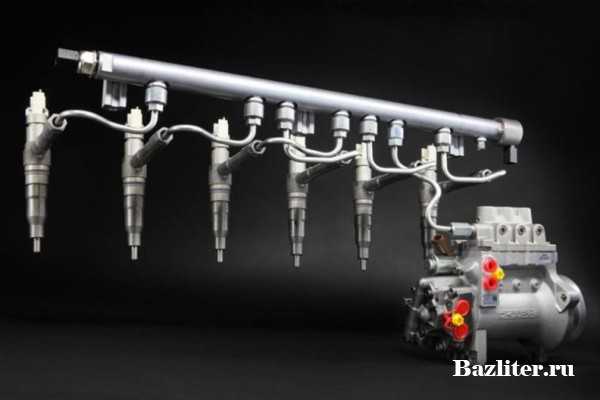

Common rail

Дизельный двигатель, как силовая установка, давно занял лидирующие позиции в сфере коммерческого транспорта. И не мудрено, что такие качества как мощность, экономичность и надежность дизельного двигателя стали востребованы и в легковом транспорте. Современные технологии и конструктивные решения позволили расширить модельный ряд легковых автомобилей, оснащённых дизельными двигателями. Одной из самых распространённых систем является common rail.

Применение технологии common rail позволяет обеспечить низкий расход топлива, снизить шум работы двигателя и повысить экологичность.

COMMON RAIL - что это

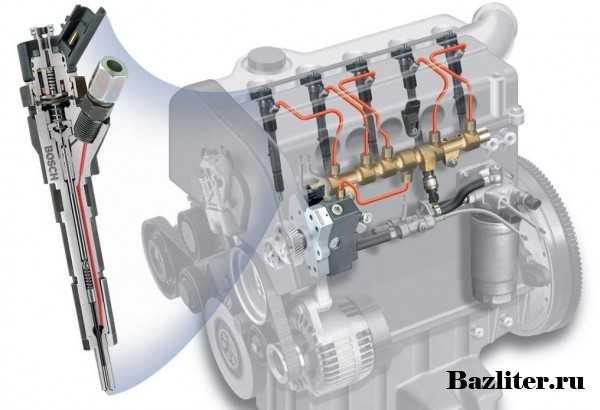

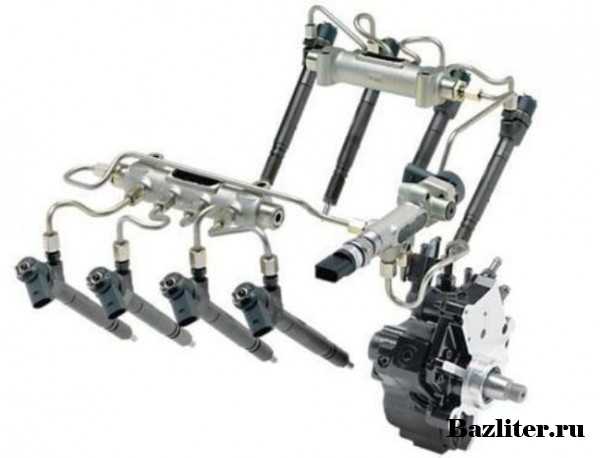

Топливная система common rail (дословно – «общая магистраль»). Конструктивно система common rail состоит из трех основных звеньев, каждая из которых включает в себя определенный набор компонентов.

Первое звено - система подачи топлива по магистрали низкого давления. Основными ее элементами являются топливный насос низкого давления и фильтры грубой и тонкой очистки.

Второе звено - линия высокого давления. Включает в себя: топливный насос высокого давления, аккумулятор топлива и форсунки.

Третье звено - электронная система управления, состоит из датчиков, электронного блока управления и исполнительных устройств.

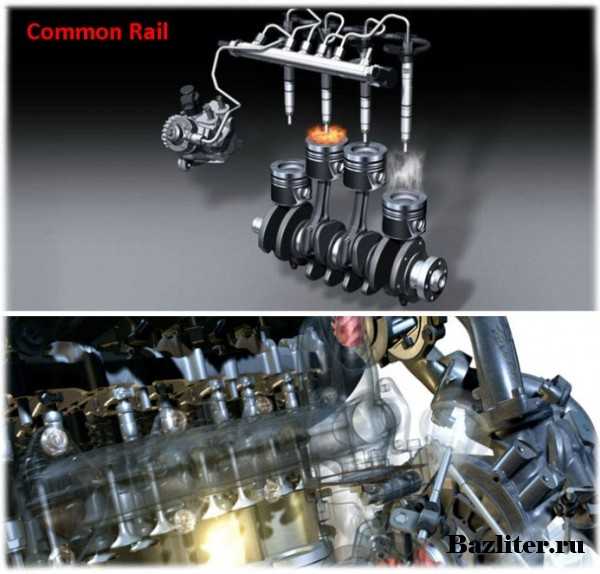

Как работает система common rail

В традиционных системах впрыска давление топлива создается отдельно для каждого цикла впрыска. В системе Common Rail процессы создания давления топлива и собственно впрыска разделены, так что топливо всегда готово к подаче в цилиндр. Давление топлива создается топливным насосом высокого давления. Насос создает давление топлива и подает его по трубопроводу высокого давления к входу в рампу, которая выступает в роли общего резервуара для всех форсунок. Так и появилось название «общая топливная рампа» – Common Rail. Отсюда топливо подается к отдельным форсункам, которые впрыскивают его в камеры сгорания цилиндров.

Разновидности систем common rail.

Система common rail имеет различные модификации.

Общепринятая спецификация различает несколько конфигураций системы common rail. Выбор установленной на автомобиле конфигурации зависит, прежде всего, от транспортного средства (для легковых автомобилей либо грузовых автомобилей). Принципиальная схема работы остается неизменной

Различия касаются, в основном, системы предварительной подачи топлива в контуре низкого давления и организации архитектуры системы.

Кроме того системы common rail могут отличатся схемой реализации используемого типа форсунок.

Тип 1. С  электромагнитным клапаном

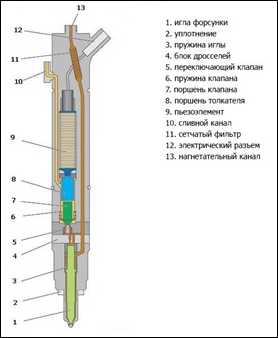

Тип 2. С пьезоэлектрическим приводом

Оба типа могут устанавливаться на дизельные двигатели как легкового, так и грузового транспорта.

Проблемы, возникающие при эксплуатации двигателей с системой common rail

Высокая технологичность данной системы позволяет значительно повысить мощность двигателя, гибкость его работы и надежность. Однако применение такой системы накладывает определенные требования к качеству топлива и качеству обслуживания. Дело в том, что выход из строя какого-либо компонента системы, является причиной полной остановки работы двигателя. Особо следует следить за форсунками и их чистотой, так как выход форсунок из строя грозит серьезными тратами.

Профилактика работы системы common rail

Существенно увеличить надежность и ресурс системы common rail позволяет правильное и своевременное техническое обслуживание и соответствующая профилактика.

Прежде всего, необходимо позаботиться о качестве топлива. К сожалению, не всегда есть возможность убедиться в качественных характеристиках топлива. Избежать проблем в таком случае позволяют топливные присадки. На рынке предлагается огромное количество присадок различных производителей. Мы рекомендуем использовать топливные известных производителей, использующих высококачественное сырье и современные технологии. Присадки таких производителей отличаются высокой эффективностью и безопасностью применения.

Система common rail, в силу своих конструктивных особенностей особенно трепетно относиться к чистоте всей системы и форсунок. К сожалению, качество дизельного топлива во многих регионах приводит к повышенному износу системы.

Поэтому, уход за топливной системой common rail следует разделить на два этапа:

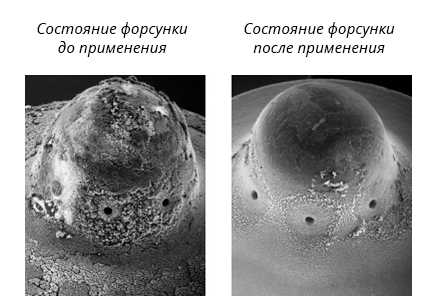

Этап 1. Очистка форсунок от нагара и загрязнений. Крайне важный этап, позволяющий избавиться от повышенного нагара на форсунках. Очистку форсунок следует проводить не реже 1 раза в сервисный интервал! Оптимальная частота очистки форсунок – каждые 3-5 тыс км. пробега. К счастью, сейчас для очистки форсунок и топливной системы не нужно ее разбирать. Команда технологов немецкой компании Liqui Moly создала специальный препарат для очистки форсунок от нагара и загрязнений - Промывка дизельных систем Diesel Spulung. Регулярное применение промывки позволяет содержать форсунки в чистоте, тем самым, значительно увеличивая их ресурс.

 Этап 2. Использование защитной (комплексной) топливной присадки. Также необходимый этап при эксплуатации систем с common rail, так как топливная аппаратура значительно страдает от коррозии. Задача данного типа присадок, в первую очередь, защита от коррозии. Мы рекомендуем использовать присадку Liqui Moly Diesel Systempflege. Она прекрасно защищает топливную аппаратуру от коррозии, а за счет специальных компонентов нивелирует низкие смазывающие свойства низкосернистого топлива (Euro стандарта).

Защита топливного фильтра дизельных автомобилей

Топливный фильтр присутствует на любом дизельном автомобиле. Крайне важным является его правильная замена. Подробнее можно прочитать в этой статье.

Особенности эксплуатации системы common rail в зимний период

Не секрет, что самым тяжелым испытанием для топливной аппаратуры дизельного двигателя является его эксплуатация в зимний период.

Морозы и холодный пуск не прибавляют здоровья топливной аппаратуре. Дизельное топливо зимой должно обладать такими же характеристиками, как и в летний период. Для улучшения низкотемпературных свойств топлива и бесперебойной работы системы common rail рекомендуется использовать только качественные антигели! Дизельный антигель Diesel Fliess-Fit является победителем многих тестов как многих температурных тестов, так и обладает великолепными смазывающими свойствами, чего нет у дешевых аналогов.

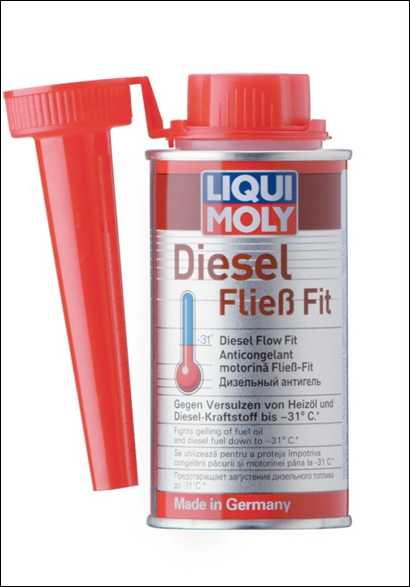

Он предназначен для поддержания топлива в жидком состоянии при низких температурах до -31 °C. Используется для самых современных дизельных систем - присадка разработана по высочайшим стандартам в отношении безопасности для  систем автомобиля.

Итог

Современные дизельные топливные системы common rail позволяют качественно улучшить характеристики дизельного двигателя, но также и предъявляют более жесткие требования к обслуживанию. Надежность и большой ресурс системы common rail обеспечивается правильным уходом и применением правильных и высокачественных топливных присадок.


liquimoly.ru

Common Rail – что это? Особенности, принцип работы и преимущества

Популярность дизельных двигателей объясняется сочетанием экономичности и высокого КПД. Одной из причин впечатляющих эксплуатационных характеристик стала разработка системы впрыска Common Rail, которая совершенно заслуженно входит в число наиболее прогрессивных и передовых технологий подачи топлива в силовую установку. Сегодня ею оборудованы практически все дизельные ДВС, которые используются на транспортных средствах различного вида, начиная с автомобилей и заканчивая мощными сельскохозяйственными или дорожно-строительными машинами.



Определение



Common Rail представляет собой систему впрыска топлива для дизельного двигателя. Главной отличительной особенностью выступает общая магистраль или рампа, расположенная между ТНВД и форсунками. Именно она и дала название устройству, так как common rail переводится в английского как «общий путь» или «общая магистраль». Такая конструкция позволяет подавать дизтопливо под давлением, увеличивая общую эффективность работы двигателя.

Датой появления системы считается 1996 год, когда разработка компании Bosch была впервые установлена на серийный автомобиль. Популярность двигателей, оснащенных Common Rail, объясняется способностью достигать требуемой мощности при низком потреблении дизельного топлива. По стандартным оценкам использование системы уменьшает расход солярки на 15% при одновременном увеличении мощности двигателя на 40%.

Дополнительным и в современных условиях весьма важным достоинством рассматриваемой конструкции подачи топлива выступает соответствие современных экологическим стандартам. Заметное уменьшение токсичности выхлопных газов и низкий уровень издаваемое в процессе эксплуатации шума – вот еще две не менее серьезные причины востребованности и широкого распространения дизельных двигателей с использованием Common Rail.



Конструктивные особенности



Устройство Common Rail в значительной степени напоминает систему подачи топлива в инжекторных бензиновых двигателях. Перед впрыском дизельного топлива в цилиндры происходит аккумулирование давления, в результате чего такую конструкцию нередко называют аккумуляторной топливной системой.

Конструкция Common Rail предусматривает три основных элемента: стандартные для любого дизельного двигателя контуры высокого и низкого давления, а также дополняющий их электронный блок контроля и управления. Контур низкого давления практически не отличается от обычных системы и состоит из стандартного набора частей, включающего:

  • топливный бак;
  • топливный фильтр;
  • подкачивающий насос;
  • комплект соединительных трубопроводов.

Основные отличия Common Rail от обычного дизельного двигателя заключаются в устройстве контура высокого давления, состоящего из таких элементов:

  • насос, который заменяет стандартный ТНВД и оснащается контрольным клапаном;
  • аккумуляторный узел или рампа, также оборудованная датчиком для контроля давления. Она изготавливается в виде достаточно длинной двухслойной трубы, на которой размещаются штуцеры, предназначенные для фиксации форсунок;
  • форсунки;
  • комплект соединительных трубопроводов.

Важное значение для эффективной эксплуатации рассматриваемой системы имеет работа электронного блока управления или ЭБУ. Он включает в себя несколько датчиков, в автоматическом режиме передающих сигналы о следующих параметрах и характеристиках двигателя:

  • положения распределительного и коленчатого вала;
  • положение педали «газа»;
  • уровень давления наддува;
  • температура воздуха и охлаждающей жидкости;
  • уровень давления топлива;
  • массовый расход воздуха.

Анализ полученных данных производится ЭБУ также в автоматическом режиме, результатом чего становятся определение требуемого количества топлива, времени открытия форсунки и других рабочих параметров системы. После этого подается команда на начало впрыска и цикл повторяется по новой.

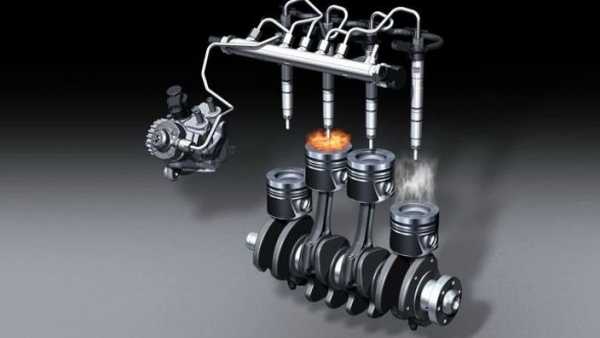

Принцип действия Коммон Рейл



Описанное выше устройство Common Rail обеспечивает простую и при этом эффективную работу двигателя. Сначала подкачивающий насос, входящий в контур низкого давления, засасывает дизельное топливо из бака. Далее оно очищается, проходя через фильтр, и поступает в контур высокого давления.

Затем горючее перемещается в аккумуляторный узел, где его давление повышается. Максимальное значение этого показателя составляет 135 МПа и контролируется автоматикой. После поступления команды от ЭБУ на впрыск контролирующий клапан открывается и топливо поступает бак через трубопроводы, соединенные с форсунками на рампе. На каждой форсунке устанавливается отдельный электромагнитный клапан или соленоид, управляющий ее работой, что является еще одной важной отличительной особенностью системы.

Наличие в системе ЭБУ позволяет с высоким уровнем точности управлять как параметрами давления топлива, так и количеством сжигаемого горючего. Следствием этого выступает максимальная отдача при сгорании топлива, которая сопровождается уменьшением его расхода при одновременном увеличении КПД дизельного двигателя. В качестве приятного и полезного бонуса происходит сокращение токсичности выхлопа.



Вывод



Популярность и широкое распространение Common Rail объясняется очевидными преимуществами системы перед любыми альтернативными вариантами. Большая часть достоинств уже была озвучена выше, однако, для большей наглядности целесообразно еще раз обратить на них внимание. Итак, наиболее важными плюсами рассматриваемой системы выступают:

  • высокий КПД двигателя, который достигается за счет более эффективного сжигания топлива;
  • существенное (до 15%) сокращение расхода горючего;
  • еще более серьезное (до 40%) увеличение мощности двигателя;
  • снижение показателей токсичности выхлопных газов, что позволяет двигателю полностью соответствовать современным экологическим стандартам.

Сочетание настолько впечатляющих характеристик выступает лучшим и весьма наглядным объяснением того, что практически все дизельные двигатели оснащаются сегодня Common Rail. Более того, возможности технологии далеко не исчерпаны, что позволяет надеяться на дальнейшее совершенствование системы.

12psb.ru

Топливная система Common Rail - что это такое?


Топливная система Common Rail - что это такое?

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ, которые предъявлялись к дизельным двигателям.

В данной статье узнаем, что такое топливная система впрыска Common Rail, устройство и принцип работы.

Что такое Common Rail?
Если открыть автомобильный англо-русский словарь, то термин Common Rail можно перевести как 'общая магистраль'. Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает почти на 40 процентов.

Это не все достоинства. Было отмечено уменьшения шума при работе двигателя, притом, что крутящий момент дизеля был увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и на данное время, каждый второй автомобиль с дизельным двигателем оснащен этой системой впрыска.

К недостаткам комон рейл относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему, которая выполнена с большой точностью, управляемые электроникой форсунки могут выйти из строя. Поэтому в дизелях Common Rail использование качественного топлива является обязательным условием.

Принцип работы Common Rail
Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленчатого вала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления.
Особенностью системы Common Rail стало использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование здесь принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.
Устройство системы Common Rail
Common Rail состоит из трех основных частей: контура низкого давления, контура высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

Контур высокого давления состоит из насоса высокого давления (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла высокого давления (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов высокого давления. Аккумуляторный узел представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным.

Электронный блок управления Common Rail получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.

В контуре высокого давления насос высокого давления подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с аккумуляторным узлом отдельным трубопроводом высокого давления, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в аккумуляторном узле топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Будущее системы Common Rail
Благодаря высокой точности электронного управления и высокому давлению впрыска, сгорание топлива в двигателе происходит с максимальной отдачей, что соответствует оптимальной работе двигателя. На каждом из режимов работы двигателя достигается оптимальные результаты. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопных газов.

Система Common Rail повлекла развитие дизельных двигателей, т.к. обладает значительным потенциалом. Ведь мы знаем, что экологические нормы по токсичности повышаются постоянно и это способствуют дальнейшему развитию топливной системы.

real-avto.com

Топливная система COMMON RAIL – что это такое?

COMMON RAIL – это дизельная топливная система нового поколения, получившая широкое распространение в связи с ужесточением экологических норм. Помимо снижения уровня токсичности выхлопа, этот тип впрыска позволяет обеспечить требуемую мощности двигателя при минимальной подаче топлива.  В дословном переводе «common rail» читается как «единая магистраль». Рассмотрим основные отличия, принцип работы и особенности конструкции системы.

Особенности

Одним из наиболее явных отличий топливной системы Common Rail является наличие общей магистрали, расположенной между форсунками и ТНВД, выполняющей функцию аккумулятора горючего. В отличие от схемы, в которой насос напрямую распределял смесь по форсункам, в данной конструкции его роль ограничивается закачиванием дизеля в трубопровод. Еще одной особенностью является электронная система управления дозирования топлива в распылителях.

Однако основным отличием системы нового поколения является значительно более высокое давление впрыска, которое определяет качество и равномерность распределения факела. Этот фактор является ключевым аспектом формирования смеси и ее последующего возгорания, что и определяет эффективность работы двигателя. Так, использование современных топливных систем Common Rail позволяет обеспечить почти до 40% прироста мощности дизельного двигателя при одновременном уменьшении уровня шума и расхода горючего до 15%. Помимо этого увеличивается и крутящий момент силового агрегата.

Высокая технологичность конструкции обуславливает требовательность данной системы впрыска к качеству горючего. Мелкие абразивные частицы, попавшие в топливную магистраль, могут вывести из строя аппаратуру, изготовленную с высокой точностью.

Принцип работы топливной системы Common Rail

Принцип действия топливной системы Common Rail заключается в подаче горючего к распылителям от рампы, которая выполняет функцию предварительного аккумулятора высокого давления. Схема работы оборудования схожа с технологией старых топливопроводов. Насос подкачки забирает дизель из бака и отправляет к ТНВД, который нагнетает давление в магистрали и снабжает горючим распылители, в необходимый момент впрыскивающим его в цилиндры.

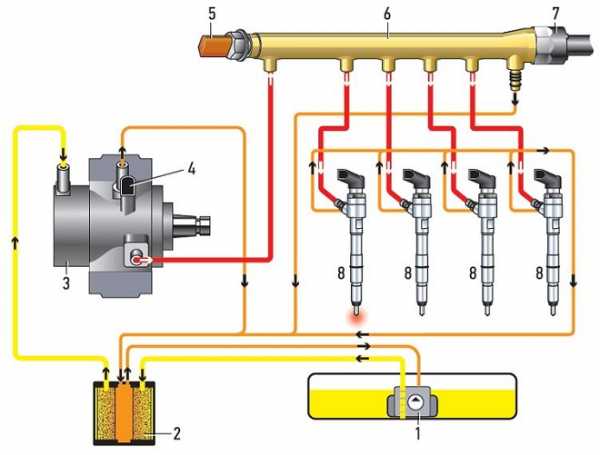

Желтым цветом показан контур низкого давления, красным – контур высокого давления, коричневым – обратный слив топлива в бак.

  • Топливоподкачивающий насос.
  • Топливный фильтр.
  • Топливный насос высокого давления.
  • Клапан дозировки.
  • Датчик давлений топлива в рампе.
  • Аккумулятор высокого давления – топливная рейка.
  • Регулятор давления (контрольный клапан).
  • Инжекторы.

Электронное управление позволило организовать двухступенчатую схему подкачки строго дозированных порций топлива. На первом этапе в камеру поступает минимально необходимая доза (порядка 1 мг), воспламенение которой повышает температуру в замкнутом объеме, после чего в него впрыскивается основная часть горючего. Такая схема дает возможность обеспечить плавное нарастание давления в камере, вследствие чего силовой агрегат функционирует мягче и значительно снижается уровень шума при его работе.

На основании поступающих от датчиков данных система определяет необходимое количество топлива, которое забирается из бака через дозирующий клапан. Таким образом, топливо вначале попадает в насос, а через него – во «временный аккумулятор». За поддержание необходимого уровня давления в рампе отвечает соответствующий регулятор. В заданный момент времени управляющий блок посылает команду к форсункам, и те на определенный срок открывают заслонки. В зависимости от режима эксплуатации силового агрегата, система может в некоторых пределах автоматически менять показатели давления и объем топлива. Давление рассчитывается и поддерживается вне зависимости от скорости вращения коленвала и количества подаваемого горючего. Распылители подают смесь в цилиндры, получая управляющий сигнал от электронного блока к соленоиду.

Использование разделенного цикла воспламенений в дизельных топливных системах позволяет поднять крутящий момент на низких оборотах коленвала до 25% при одновременном уменьшении потребления горючего на 20%. Помимо этого, понижается степень выхода сажи в выхлоп, а звук работы двигателя становится значительно тише.

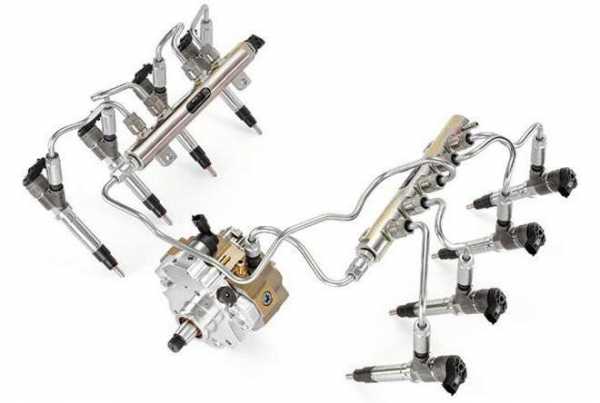

Конструкция

Конструктивно топливная система двигателя Common Rail является контуром высокого давления, который представляет собой сложный комплекс из нескольких взаимосвязанных узлов.

ТНВД. Этот агрегат предназначен для нагнетания давления в горючем. Так как в дизельном двигателе обороты коленвала регулируются не дроссельной заслонкой, а объемом подаваемого топлива, то ТНВД является одним из наиболее важных элементов в конструкции силового агрегата.

Клапан и регулятор. Клапан предназначен для дозирования порции горючего, поступающего к насосу и конструктивно представляет собой деталь ТНВД. Регулятор давления размещается в топливной магистрали и управляет работой силовой установки в зависимости от нагрузки на нее.

Рампа. Эта деталь обладает широким функционалом и выполняет роль аккумулятора горючего, а также распределяет его по форсункам и смягчает перепады давления в жидкости.

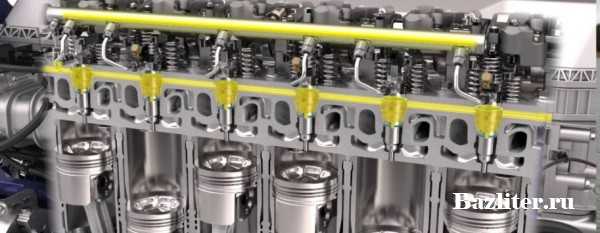

Форсунки. В отличие от бензиновых аналогов, конструкция данного типа распылителей рассчитана на значительно более высокое давление. Помимо этого, форсунки Common Rail управляют объемом топлива, которое поступает непосредственно в цилиндр. В современных  двигателях используются два типа распылителей:

  • Электрогидравлические. В конструкциях данного типа подача топлива осуществляется работой электромагнитного клапана.
  • Пьезофорсунки. В конструкциях данного типа дозированием горючего управляют специальные кристаллы, на порядок повышающие скорость отклика на управляющие сигналы.

Перспективы развития

Технологический потенциал топливной системы Common Rail дал новый импульс развитию дизельных двигателей в условиях перманентно повышающихся стандартов по токсичности. Благодаря контролю высокоточной электроники и значительному давлению при впрыске сгорание смеси происходит с максимальной отдачей, что обеспечивает оптимальную работу силового агрегата на каждом из режимов работы. Дальнейшее технологическое развитие системы напрямую связано с повышением норм экологической безопасности.

diesel-pro.ru
