Шрус схема – устройство и принцип работы шарнира равных угловых скоростей

Содержание

устройство и принцип работы шарнира равных угловых скоростей

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений, которые бы позволили эффективно передавать вращение на колёса даже при максимальном угле поворота. Традиционный карданный вал, применявшийся на автомобилях с задним приводом, не мог справиться с этой задачей, из-за ограниченного угла поворота шарнира и высоких потерь. Взяв за основу схему карданного шарнира, производители автомобилей улучшили ее, благодаря чему снизились потери и увеличился угол поворота. Так появился шарнир равных угловых скоростей (ШРУС), который нередко называют гранатой.

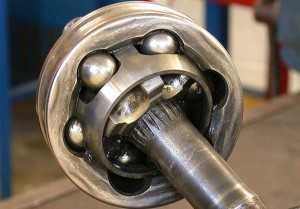

Как устроен ШРУС

На большинстве легковых автомобилей используют шарнир типа «Рцеппа» (иногда его называют «шестишариковый»), состоящий из внутренней и наружной обоймы с канавками, сепаратора и шести шариков. Эта конструкция хорошо работает даже на высоких оборотах и максимально вывернутых колесах. Еще один вид, который получил распространение на некоторых японских моделях, называется «Трипод». В корпусе трипода неподвижно закреплена трехлучевая звезда, на которой установлены сферические ролики. Вращение на шарнир поступает через вставленную в корпус вилку со сферическими каналами для роликов. Недостаток трипода – малый угол изменения оси вращения шарнира, однако, возможность осевого перемещения позволяет использовать их в качестве внутреннего ШРУС.

Устройство приводного вала

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет  внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного  ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.

Видео — Принцип работы приводного переднего вала со ШРУСом

Неисправности и диагностика ШРУС

  • Повреждение пыльника.
  • Высыхание или загрязнение смазки.
  • Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

vipwash.ru

устройство и принцип работы гранаты

В разговорах опытных водителей и автослесарей можно услышать много неведомых слов, которые неизвестны начинающим автолюбителям. Например, такое слово как — ШРУС,  расшифровывается как шарнир равных угловых скоростей. В данной статье обширно раскрывается тема устройства данных компонентов, также раскрыта тема долговременного и безпроблемного использования ШРУСов.

ШРУС — система, обеспечивающая передачу крутящего момента от КПП к ведущим колесам, которая позволяет поворачивать колеса под углом до 70 градусов. В народе ШРУС называют “граната”, т.к. очень схожа по форме с оружием. Инженерные умы уже около ста лет назад вплотную приступили к разработке этого элемента. “Граната” бывает разных типов, в зависимости от модели машины, но принцип работы идентичен. Одна область ведущего вала сходится со ступичным валом, а другая область с дифференциалом, от этого происходит делегирование крутящего момента от двигателя на передние колеса.

ШРУСы делятся на 4 типа:

  1. Шариковый — самый часто используемый тип, стоит в автомобилях с передним приводом.
  2. Сухариковый — основное применение в машинах-большевесах, например грузовики, автобусы и пр.
  3. Спаренный — применяется крайне редко, т.к. слишком сложное строение.
  4. Трипоидный — из-за большого осевого перемещения используется во внутренних конструкциях.

Для комфортного передвижения и нормальной работоспособности двигателя на каждой стороне находится по паре шарниров (всего их 4), они систематизируются как внутренние и внешние.

Содержание статьи

Создает вращение касательно внешнего механизма, вследствие чего происходит изменение радиуса полуоси по отношению к оси, если говорить простыми словами внутренний ШРУС — соединительный механизм между полуосью и КПП. Внутренний ШРУС наиболее неподвижен и максимальный угол поворота составляет около 20 градусов. Основная масса сборки, выглядит как трипоид с роликами на подшипниках, они в свою очередь двигаются по углублениям в встречной колбе. Такая деталь служит восполнением шагов подвески и сохранности целостности вала.

Представляет собой обойму и оболочку с углублениями, по ним двигаются шарики, совмещая составляющие части друг с другом. Для нормальной деятельности ходовой части внешняя «граната» должна качественно переводить крутящий момент под разными радиусами. ШРУС наружный крепится у основания колеса и оснащается шариковым шарниром на конце ведущего вала.

Пыльник ШРУСа выглядит как чехол, изготовленный из термопласта либо из резины, защищая шарнир от внешних неблагоприятных факторов, также предохраняет потерю автосмазки, которая находится внутри ШРУСа. Количество таких чехлов в автомобиле составляет до 20 штук. Внешне пыльник выглядит как часть гофрированной трубки. Повреждение корпуса защиты может привести к потере смазочного покрытия и вследствие этого возникает усиленная амортизация. Пыльник — единственная эффективная защита от повреждающих сегментов, и гарантия длительной исправной работы. Диагностику чехла следует проводить на регулярной основе (ежемесячно), и при малейшей трещине заменять его. Выбирать пыльник нужно не по составу изготовления, а по качеству и репутации производителя. Слишком жесткий материал пыльника не подойдет для установки, для начала нужно одну из складок провернуть вокруг своей оси и на получившемся изгибе не должно быть заломов и трещин.

Внутренний пыльник подвергается большим нагрузкам со стороны работы двигателя с высокой температурой. Часто изнашивается инородными предметами, попадающими с проезжей части под капот. Повреждения пыльника характеризуются выделением смазки в большом количестве, внешними трещинами и микротрещинами. Внешний ШРУС непосредственно передает движение вала на ступицу колеса и по размеру он меньше, чем внутренний. Также испытывает больший износ из-за трения деталей, взаимосвязи с дорогой и от постоянного сжатия и растяжения, так как ШРУС установлен непосредственно на колесе. Чтобы рассмотреть повреждения внешнего пыльника необходимо вывернуть руль до упора, одна сторона элемента растянется, что дает хорошую возможность определить целостность.

Внутренний ШРУС — один из главных элементов трансмиссии в автомобиле, и в связи с этим изготавливается из высококачественных материалов (не считая подделок). Обычно срок годности этих деталей высок, но часто получается что износ наступает намного раньше, такое бывает даже у новых машин.

Причины износа ШРУСа:

  1. Недостаточное количество смазочного материала, либо его плохое качество.
  2. Плохое качество материала при изготовлении ШРУСа, использование поддельных и бракованных деталей.
  3. Проникновение инородных предметов и воды из-за того что пыльник вышел из строя.
  4. Плохое покрытие дорог, и неаккуратное вождение по этим дорогам.
  5. Несвоевременно проведенная диагностика и замена запчастей.

Первичную диагностику можно провести водителю самому, не прибегая к помощи автослесаря, путем поверхностного осмотра, благодаря этому можно выявить повреждения пыльника. Для более детального осмотра придется шарнир разобрать, в этом поможет эстакада, яма или просто домкрат. Провести диагностику ШРУСа самому не составит труда.

Характерные поломки шарнира:

  1. Посторонние звуки (хруст), они усиливаются при: повороте, разгоне, преодолении барьеров. Шарики очень износились что беспроблемно двигаются по углублениям.
  2. Недостаток смазки внутри деталей.
  3. Зазор вала. Для того что бы понять так ли это, необходимо взять полуось и подвигать ее, при наличии дефекта вы сразу обнаружите люфт в рабочей стороне ШРУСа.
  4. Инородные предметы, которые попадают с дорожного покрытия.

Чтобы определить звук неисправности наружного шарнира, нужно выбрать ровную поверхность, максимально повернуть в сторону руль и резко двинуться с места, обеспечивая тем самым нагрузку на шарнир, и если он действительно неисправен, то будет слышен знакомый шум. Важно определить с какой стороны исходит хруст.

Поломку во внутренних шарнирах диагностируют немного по-другому. Здесь наоборот необходимо найти плохую дорогу с ямами и проехать по ним. Если ШРУС застучал, то значит выявилась поломка. Существует еще способ диагностики хруста внутреннего ШРУСа. Нужно нагрузить хвостовую часть машины так, чтобы перед приподнялся, а ось внутреннего шарнира по возможности максимально согнулась. Приоритетным признаком поломки является хруст в движении. Не рекомендуется ездить с загруженной задней частью машины, на постоянной основе, контролируйте пружины амортизатора.

Третий способ распознать с какой стороны “граната” стучит, заключается в последующем алгоритме:

1 — выставить равномерно колеса автомобиля.

2 — поднять одно любое ведущее колесо подъемником.

3 — установить автомобиль на ручник и снять с передачи.

4 — плавно “тронуться” (вывешенное колесо начнет вращаться).

5 — потихоньку выжать педаль тормоза, таким образом создается естественная нагрузка на “гранату”. Если присутствует неисправность в одном из внутренних ШРУСов, сразу появятся звуки, в неисправной части машины. Если дефекта нету, то машина просто начинает глохнуть.

6 — Максимально вывернуть руль. Медленно выжимать педаль тормоза. Если есть неисправность — то хруст будет продолжаться. Если присутствует поломка ШРУСа с другой стороны, то прибавится дополнительный звук. Полностью понять что поломка состоит именно в ШРУСе можно если в начале движения авто появились рывки. Предпочтительнее конечно машину не доводить до состояния полной амортизации и проводить ежемесячную проверку. При подвешивании колеса и проверке ШРУСов придерживайтесь правилам безопасности, не забывайте поставить машину на ручник, а лучше всего пользуйтесь колесным стопором. Обратите внимание, не забыли ли вы установить нейтральную передачу, выключить двигатель, дождитесь полной остановки колеса до того, как поставите его на поверхность.

ШРУС – деталь ходовой части, который необходима регулярная диагностика. Даже малое проникновение грязи и влаги может быстро привести в негодность. Избежать этого можно с помощью проведения осмотра резиновых чехлов на наличие повреждений. Для того чтобы понять какой износ детали, необязательно ехать на СТО, проверка и замена ШРУСа может проводиться автолюбителем самостоятельно, о которой было написано выше. Многие автомобилисты узнав стоимость замены шарнира, продолжают ездить со сломанной деталью, а зря. Замена ШРУСа — это единственный способ комфортно передвигаться на своем автомобиле.

Некоторые водители думают что эти делали долговечные и их не стоит менять, но это большое заблуждение. Произвести замену ШРУСа нужно сразу же как выявили хоть незначительные неисправности, в противном случае машина “станет колом”. Опытному хозяину машины не составит труда заменить шарнир самостоятельно, а новичку придётся “повозиться”. Небольшой совет: слейте немного масла с трансмиссии, перед снятием колеса и возьмите монтировку — она будет рычагом при снятии ведущего вала. Чтобы сменить ШРУС необходимо сначала снять колесо, открутить болты ступицы, убрать тормозной диск, суппорт, шаровую опору и рулевой наконечник. Монтировкой, спокойными ударами, отбиваем ведущий вал. Далее такими же ударами нужно выбить наружную “гранату”, вращая ее по полуоси и поставить новую деталь таким же методом. Ставя колеса на место будьте очень внимательны, так как есть вероятность получить развал колес. Длительность замены шарниров составляет около часа.

Регулярно диагностируйте свой автомобиль и тогда не придется возится с заменой ШРУСа.

elm327.club

Шарниры равных угловых скоростей — Энциклопедия журнала «За рулем»

Схема ШРУСа:
ω1, ω2 — угловые скорости валов 1 и 2 соответственно;
α, β — угол шарнира;
О — точка контакта рычагов валов 1 и 2;
r1, r2 — радиусы вращения рычагов вала 1 и вала 2 соответственно;
OO’ — биссектриса угла ϕ

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются также и управляемыми, т. е. должны поворачиваться, что требует использования между колесом и полуосью шарнирного соединения. Карданные шарниры неравных угловых скоростей передают вращение циклически и работают при небольших значениях углов между валами, что делает в этом случае их применение проблематичным. В этих условиях нашли применение синхронные шаровые сочленения, называемые
шарнирами равных угловых скоростей (ШРУС).
В переднеприводном автомобиле обычно используются два внутренних таких шарнира (связаны с коробкой передач) и два внешних
(крепятся к колесам). Устройство этих шарниров можно представить так: в каждом шарнире имеются две главные детали — корпус и обойма, одна в другой. В этих деталях выполнены канавки с шариками, которые, по сути дела, жестко соединяют обе сферические детали, через них и передается вращение от двигателя к колесу. В то же время, двигаясь в канавках, шарики позволяют одной сферической детали поворачиваться относительно другой и при этом осуществлять поворот колеса. При всем многообразии конструктивных решений, в шарнирах равных угловых скоростей должен выдерживаться единый принцип: точки контакта, через которые передаются окружные силы, должны находиться в плоскости, проходящей через биссектрису угла между валами (в биссекторной плоскости).

Cдвоенный карданный шарнир

Это условие можно обеспечить различными способами. Простейшее решение — объединить два обычных карданных шарнира неравных угловых скоростей так, чтобы ведомая вилка одного служила ведущей вилкой другого. Такая конструкция получила название сдвоенного карданного шарнира.
Первые конструкции сдвоенных шарниров в 20-х гг. прошлого века были довольно громоздки, не оставляли в ступице переднего колеса места для тормозного механизма, который приходилось перемещать к картеру главной передачи. Однако со временем сдвоенные карданные шарниры совершенствовались, становились более компактными и продержались на легковых автомобилях до 60-х гг. Для сдвоенных шарниров на игольчатых подшипниках характерен усиленный износ этих подшипников и шипов крестовины, так как благодаря преимущественно прямолинейному движению автомобиля иглы подшипников не перекатываются, вследствие чего поверхности деталей, с которыми они соприкасаются, подвержены бринеллированию, а сами иглы иногда сплющиваются.

Кулачковые карданные шарниры

Карданный шарнир «Тракта»

Кулачковые карданные шарниры:
а — шарнир «Тракта»,
б — дисковый

В 1925 г. на переднеприводных автомобилях появляется шарнир «Тракта» (позиция «а» на рисунке), состоящий из четырех штампованных деталей: двух втулок и двух фасонных кулаков, трущиеся поверхности которых подвергаются шлифованию. Если разделить по оси симметрии кулачковый карданный шарнир, то каждая часть будет представлять собой карданный шарнир неравных угловых скоростей с фиксированными осями качания (так же, как у сдвоенного карданного шарнира). В нашей стране был разработан кулачково-дисковый шарнир, который применяется на полноприводных грузовиках КрАЗ, Урал, КамАЗ.
Шарнир (позиция «б» на рисунке) состоит из пяти простых по конфигурации деталей: двух вилок, двух кулаков и диска.
Кулачковые шарниры благодаря наличию развитых поверхностей взаимодействующих деталей способны передавать значительный по величине крутящий момент при обеспечении угла между валами до 45°. Но трение скольжения между контактирующими поверхностями
приводит к тому, что этот шарнир имеет самый низкий КПД из всех шарниров равных угловых скоростей. Следствием этого является значительный нагрев и задиры на деталях шарнира.

карданный шарнир «Вейс»

Шарнир с делительными канавками типа «Вейс»:
1, 5 — валы;
2, 4 — кулаки;
3 — шарики;
6 — центрирующий шарик;
7, 8 — фиксирующие штифты

Недостатки сдвоенных шарниров и шарниров кулачкового типа были толчком к поиску новых решений, и в 1923 г. немецкий изобретатель Карл Вейс запатентовал шариковый карданный шарнир с делительными канавками (типа «Вейс»).
Особенностью этого шарнира является то, что при движении автомобиля вперед движение передается одной парой шариков, а задним ходом — другой парой. Передача усилий только двумя шариками при точечном контакте приводит к большим контактным напряжениям. Поэтому он обычно устанавливается на автомобили с нагрузкой на ось, не превышающей 30 кН. В годы Второй мировой войны подобные шарниры производства фирмы «Бендикс» устанавливались на такие автомобили, как Виллис, Студебекер, Додж. В отечественной практике они применяются на автомобилях УАЗ, ГАЗ-66.
Сочленения типа «Вейс» технологичны и дешевы в производстве, позволяют получать угол между валами до 32°. Но срок службы из-за высоких контактных напряжений обычно не превышает 30 тыс. км.

Карданный шарнир «Рцеппа»

Карданный шарнир «Рцеппа»:
1 — биссекторная плоскость
2 — делительный рычажок

В 1927 г. появился шариковый шарнир с делительным рычажком (шарнир «Рцеппа»). Шарнир технологически сложен, но он более компактен, нежели шарнир с делительными канавками, и может работать при углах между валами до 40°. Так как усилие в этом шарнире передается всеми шестью шариками, он обеспечивает передачу большого крутящего момента при малых размерах. Долговечность его достигает 100–200 тыс. км.

Карданный шарнир «Бирфильд»

Шестишариковый шарнир с делительными канавками

Дальнейшей эволюцией этого подхода является шестишариковый шарнир типа «Бирфильд» с делительными канавками. Такой шарнир может работать при угле между валами до 45°. Шарниры этого типа имеют высокую долговечность. Основной причиной преждевременного разрушения шарнира является повреждение эластичного защитного чехла. По этой причине автомобили высокой проходимости часто имеют уплотнение в виде стального колпака. Однако это приводит к увеличению габаритов шарнира и ограничивает угол между валами до 40°. Данный тип шарниров широко применяется в карданной передаче передних управляемых и ведущих колес современных автомобилей. Он устанавливается на наружном конце карданного вала; при этом на внутреннем конце необходимо устанавливать шарнир равных угловых скоростей, способный компенсировать изменение длины карданного вала при деформации упругого элемента подвески. Такие функции совмещает в себе универсальный шестишариковый карданный шарнир (тип GKN).

Карданный шарнир тип GKN

Универсальный шестишариковый карданный шарнир GKN:
1 — стопорное кольцо корпуса внутреннего шарнира;
2 — защитное кольцо внутреннего шарнира;
3 — корпус внутреннего шарнира;
4 — упор вала;
5 — стопорное кольцо;
6 — обойма;
7 — шарик;
8 — упорное кольцо;
9 — сепаратор;
10 — наружный хомут;
11 — фиксатор внутреннего шарнира;
12 — защитный чехол;
13 — внутренний хомут;
14 — вал привода колеса;
15 — защитное кольцо наружного шарнира;
16 — корпус наружного шарнира

Осевое перемещение обеспечивается перемещением шариков по продольным канавкам корпуса, при этом, требуемая величина перемещения определяет длину рабочей поверхности, что влияет на размеры шарнира. Максимальный допустимый угол наклона вала в данной конструкции ограничивается 20°. При осевых перемещениях шарики не перекатываются, а скользят, что снижает КПД шарнира.

Карданный шарнир Loebro

Карданный шарнир Loebro:
1- Канавки с углом проточки 15-16°

Шарнир Loebro отличается от GKN тем, что канавки в чашке и кулаке нарезаны под углом 15-16° к образующей цилиндра, а геометрия сепаратора правильная – без конусов и с параллельными наружной и внутренней сторонами. Он меньших размеров, чем другие шестишариковые шарниры, кроме того, сепаратор его менее нагружен, поскольку не выполняет функции смещения шариков кулаков.

wiki.zr.ru

Шрус наружный и внутренний

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».


На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

  1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
  2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
  3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
  4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.


Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

znanieavto.ru

Внутренний шрус: устройство и принцип работы, признаки неисправности, замена

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

  1. Корпуса в виде чаши с ведомым валом.
  2. Внутренней обоймы – сферического кулака с ведущим валом.
  3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
  4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

  1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
  2. Отсутствие внутри механизма смазочного материала или его плохое качество.
  3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
  4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
  5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

  1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
  2. Рывки и вибрация при разгоне.
  3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

  1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
  2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при tо, превышающей 45оС, и приводят к поломке шарнира через короткое время.
  3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
  4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

  1. Сам шарнир.
  2. Пыльник с новыми хомутами.
  3. Смазку.
  4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

voditelauto.ru

ШРУС: что это такое в автомобиле, где находится и из чего состоит

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

  • Преодолеть неравномерность передачи вращения колеса;
  • Снять вибрацию;
  • Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

  • Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
  • Кулак и корпус разделены подшипниками, удерживающими сепаратор;
  • Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
  • Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
  • При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  2. Рывки в начале движения, ускорения или замедления автомобиля.
  3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  3. Слушают звуки при езде по неровностям или наборе скорости.
  4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

carnovato.ru

Устройство и принцип работы ШРУСа

ШРУС (шарнир равных угловых скоростей, «граната») состоит из двух основных элементов – обоймы и корпуса. Обойма расположена внутри корпуса. Их поверхности оснащены специальными параллельными углублениями («канавками»), предназначенными для шариков. Корпус и обойма имеют сферическую форму, а шарики обеспечивают им жесткое соединение и передачу вращения.

Вообще, ШРУСы могут иметь разное конструктивное исполнение. Тут уже все зависит от их типа (триподный, спаренный карданный, шариковый или кулачковый). Вне зависимости от того, что они отличаются в конструктивном плане, их предназначение и работа в трансмиссии одинаковы: С одной стороны ведущий вал, в составе которого установлен ШРУС, соединяется с дифференциалом, а другая – с подшипником ступицы колеса, благодаря которому, ведущие колеса получают энергию вращения. Передачей же данной энергии от мотора к подшипникам ступиц занимается именно «граната».

Конструкция ШРУСа

Советы: При повороте руля слышен стук

Наружный ШРУС, в отличии от внутреннего, имеет значительно больший «рабочий угол». Дело в том, что когда поворачивается управляемое колесо, наружный ШРУС может иметь угол поворота близкий 50 градусам. В то время как внутренний ШРУС может поворачиваться не более чем на 20 градусов. По этой причине шарниры применяемые для внутренних и наружных «гранат» не одинаковы. Треножные для внутренних, а шаровые для наружных.

Конструкция наружного ШРУСа включает в себя обойму, расположенную на валу. Как писалось выше, поверхность обоймы оснащена канавками. Они имеются и на узловом корпусе, причем в идентичном количестве. Шарики находящиеся в них, предназначены для передачи крутящего момента по «маршруту» от вала к ШРУСу, а потом от него к ступице.

Конструктивно наружные ШРУСы сделаны так, что работают они только на изгиб, без сдвигов по оси. Внутренний ШРУС работает не только на изгиб, но и на осевой сдвиг, потому и отличается от наружного своим устройством. Причем отличаются они не только от наружных, но могут иметь отличия даже между собой. Тут уже все зависит от машины, на которую они должны быть установлены. Например, у внутренних ШРУСах для автомобилей ВАЗ канавки корпуса расположены прямо, а не по радиусу. Внутренний шарнир равных угловых скоростей, предназначенный для «Таврии», предусматривает расположение роликов на шипах крестовины. Вращение которых происходит благодаря игольчатым подшипникам, которые расположены в продольных пазах корпуса. Потому такой элемент и может работать как на изгиб, так и на осевое смещение. Так как ШРУС установлен в таком месте, где он постоянно будет подвергаться воздействию пыли и грязи, для него была предусмотрена герметичная защита – пыльник. Это гофрированная накладка из резины, которая крепится к корпусу хомутами.

Работа ШРУСа

Даже притом, что конструктивно ШРУСы имеют множество решений, их предназначение и работа остаются теми же, что были 10 или 20 лет назад. Каждая контактная точка, которая отвечает за передачу окружных сил, обязательно должна быть расположена в биссекторной полости, которая проходит через биссектрису текущего угла между валами.

Советы: Шумо и виброизоляция автомобиля — материал

Применение ШРУСов.

Шарнир равных угловых скоростей применяется в передних независимых подвесках ведущих управляемых колес. ШРУС является составной деталью, которая может обеспечить не только вращение, но и поворот в пределах 70-ти градусов. Благодаря таким свойствам, он может применяться для ведущих осей.

Разновидности ШРУСов

Автомобиль с полным или задним приводом довольно редко оборудуется такими механизмами, а если и встречаются, то в моделях имеющих заднюю независимую подвеску. В данном случае, колесо может совершать несинхронизированное смещение относительно вертикальной и горизонтальной осей. Такое перемещение ограничено, но даже в таком случае, обычный приводный вал уже становится недоступным для использования для ведущих задних осях.

Внутренний и внешний ШРУС – в чем отличия.

Для нормального движения автомобиля, недостаточно иметь только внешние ШРУСы. Чтобы привод функционировал как следует, внешний «шарнир» должен работать в паре с внутренним. Иногда, человек никогда не располагавший возможностью, а возможно и желанием визуально оценить данные детали, а имевший представление о них только со слов других автолюбителей, немного удивляется, когда при необходимости замены и покупке видит разницу, как в размерах, так и в цене между ними. Внутренний ШРУС больше чем внешний, и стоит он дороже.

Наружный и внутренний ШРУС

Из-за специфики конструктивного решения и способа, которым вращательное движение передается от КПП или редуктора к ведущим колесам, необходимо наличие минимум двух шарниров в данной схеме работы. За передачу вращения валу отвечает большой (внутренний) ШРУС.

Благодаря внешнему ШРУСу происходит вращение ступицы колеса. Для этого предусмотрены специальные шлицы. Меньшие размеры внешнего «шарнира» связаны с его расположением и дефицитом свободного места.

Наружный ШРУС

Советы: Электронная система ESP — что это?

Плюсы и минусы в работе ШРУСа

Преимущества ШРУСа:

Одним из основных плюсов в работе ШРУСа является его способность максимально сохранять передаваемую мощность. Достигнуть таких показателей в сохранении передаваемой энергии вращения, на сегодняшний день не под силу альтернативным механизмам. Также к положительным свойствам можно отнести его вес, не сложность замены в случае необходимости, и сравнительно неплохую надежность в работе.

Преимущества ШРУСа:

Наверно самым главным недостатком ШРУСа можно назвать его пыльник, являющийся паралельно контейнером смазки. Тут играет свои роль и его расположение, в результате чего он периодически попадает под воздействие посторонних предметов. Например, когда вы проезжаете по глубоким колеям или преодолеваете определенные препятствия, он может быть поврежден. К сожалению не всегда водитель узнает о повреждении данной элемента защиты сразу. Попавшая внутрь пыль или грязь, способствует интенсивному износу. Хорошо если такое попадание произошло недавно, тогда можно снять и прочистить ШРУС. Если прошло достаточно много времени с момента попадания пыли внутрь, деталь в любом случае не прослужит свой полный срок.

Когда угол между составными элементами маленький, передачу крутящего момента легко осуществляют шарниры неравных угловых скоростей кардана. Вслед за увеличением данного угла, увеличивается неравномерность вращения валов, что усложняет работу передачи и мощность начинает теряться. Вот тут и раскрывается в полной мере необходимость в таком механизме как ШРУС, который предназначен для устранения данных проблем.

i4car.net
