Делаем американский фаркоп своими руками

Делаем американский фаркоп своими руками

Всем доброго здравия!

3D-модель американского фаркопа.

Сегодня изложу свои соображения по поводу фаркопа. Штука весьма удобная и универсальная.

Планировал в силовые бампера на НИВУ спереди и сзади установить американский квадрат под фаркоп, тогда можно будет крепить съёмную лебёдку, захват для домкрата, и многие другие «ништяки» для удобной эксплуатации. Но пресловутый техрегламент внёс свои коррективы, и теперь не знаю как поступить с бамперами. Есть мысль сделать потайные силовые бампера под штатный бампер. Если есть идеи, или готовые решения, киньте в комменты, буду рад!

Порывшись на просторах интернета, было обнаружено, что фаркопы имеют множество типоразмеров. Все они зависят от того, какую массу вы будете таскать. Обнаружил также ГОСТ 28248-89 на сцепные устройства, с которого и взял основные размеры шара. Все остальные размеры искал по интернет-магазинам, торгующими сцепными устройствами. В результате хотелось получить универсальное сцепное устройство, чтобы вставки фаркопа можно было использовать и магазинные. Да и площадки для лебёдки уже есть готовые в продаже. А пока не разбогател, буду «колхозить».

Поэтому за квадрат-приёмник был выбран размер 2 дюйма. Именно он и будет вварен в силовые бампера в Ниву и в раму «Чёрной каракатицы». Причём изготавливается он из квадрат-трубы 60*60*4мм ГОСТ Р 54157-2010 (вес – 6,71 кг за м.п.). С рабочего торца укреплён будет усилителем. Это будет либо полоса металла, обваренная по периметру квадрата, либо выточенная деталь толщиной 8-10 мм с ограничителями внизу для Хай-Джека. Плюс будут приварены страховочные уши для цепи прицепа – это лист металла толщиной 5-8 мм с вырезом под клюв домкрата, или приварены дуги.

Квадрат-приёмник американского фаркопа. Вид снизу.

Квадрат-приёмник американского фаркопа.

Квадрат-приёмник американского фаркопа. Сборочный чертёж.

Квадрат-вставки будут изготавливаться из квадрат-трубы 50*50*4мм. Для удобной эксплуатации во вставке просверлю 2 отверстия под шплинт диаметром 16 мм, чтобы можно было делать различный «вылет» шара фаркопа. Встретил на просторах интернета, что этот квадрат делают путём сварки двух уголков, там стенки толще и угол усилен.

Американский фаркоп.

Основные размеры. Американский фаркоп.

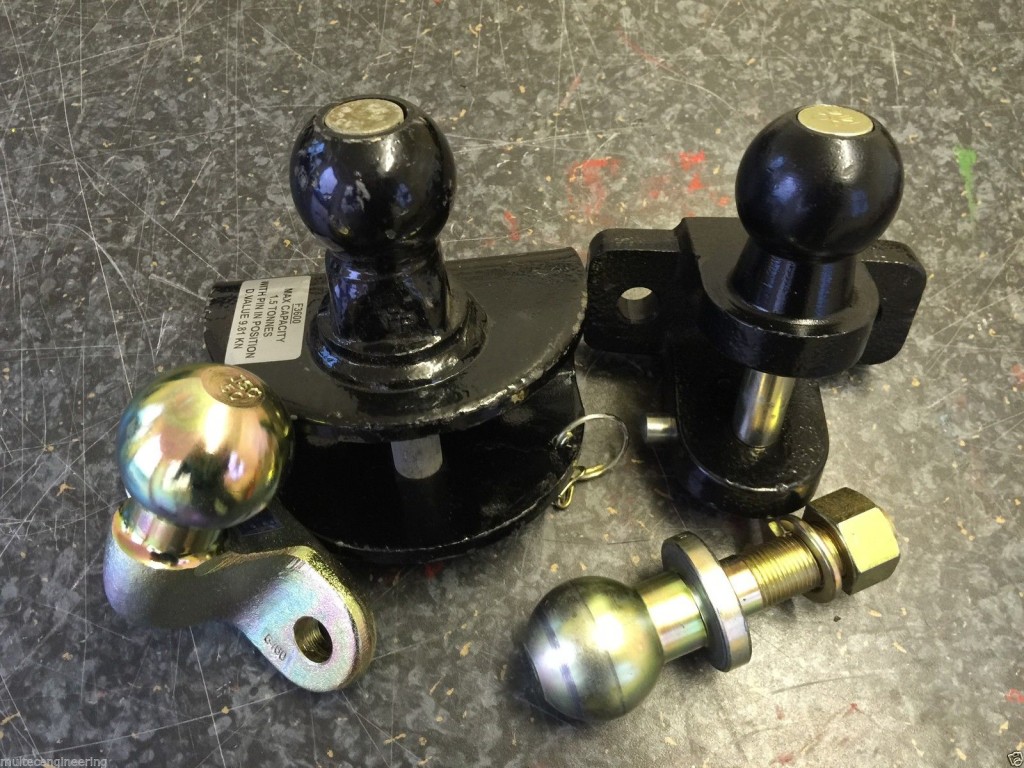

Сам опорный шар имеет европейский (российский) размер – 50 мм. У меня прицеп отечественного производства . А вот остальные размеры – с американского. Причём, судя по различным форумам, на шаре 50 мм можно таскать и американские и евро прицепы. Разница там меньше миллиметра. Такие шары можно и купить в магазине, и заказать токарю. При установке шара на вставку необходимо располагать шлицы шара фаркопа как на рисунке по бокам, чтобы сила, приложенная в основном при разгоне и торможении (то есть по ходу движения), не выдавила шар. Шлицы необходимы для затяжки шара. Опорный шар крепится самоконтрящейся гайкой через усиленную шайбу и гровер.

Выдержка из ГОСТа

Размеры шара 1

Размеры шара 2

Размеры шара 3

Шар фаркопа. Чертёж.

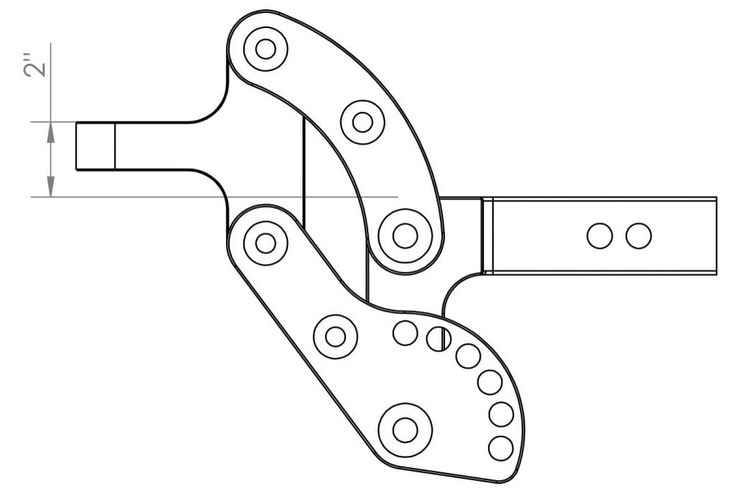

«Занижение» шара фаркопа относительно квадрата-приёмника рассматривал только в общем виде: Всё будет видно по месту. Известно следующее — высота от центра шара до земли должна быть (по ГОСТу) 350-420 см. Это под стандартный прицеп. (Если этот прицеп для бездорожья – там нет границ фантазии.) Расстояние от нижнего края стокового бампера до земли составляет 410 мм спереди и 460 мм сзади. То есть придётся под стандартный прицеп делать занижение шара фаркопа минимум на 50 мм, – это при условии, что квадрат-приёмник располагается сразу под бампером. Я планирую частично «утопить» приёмный квадрат в бампере. Величина занижения опорного шара может быть изменена размером пластины вставки фаркопа.

Вид снизу. Сборка Американского фаркопа.

Розетку для электрики прикреплю к бамперу.

Предупреждаю:

По этим чертежам не делал. Это только проект. Кто сделает, отпишитесь, как получилось? Если найдёте ошибки, сообщите.

Ссылки в комментах на подобные изделия и репост приветствуются.

Всем мира, добра и бабла.

Автор: vanomuradelly (Vano Muradelly)
Источник: www.drive2.ru/l/538354978893332946/
