Шаблон Повторения Контура (Универсальный Шаблон) — Блог про инструменты с Алиэкспресс

Этот шаблон повторяет контуры поверхности, к которой его прикладывают. Для этого достаточно прижать его по всей плоскости к поверхности. После этого можно с помощью этого шаблона переносить контуры с высокой точностью на любую другую поверхность.

Называют его по-разному: измеритель контура, многоразовый шаблон, наборный шаблон, универсальный измеритель контура, универсальный шаблон, шаблон для измерения очертаний контуров, шаблон криволинейных поверхностей, шаблон повторения контура, повторитель контура, contour duplicator (eng).

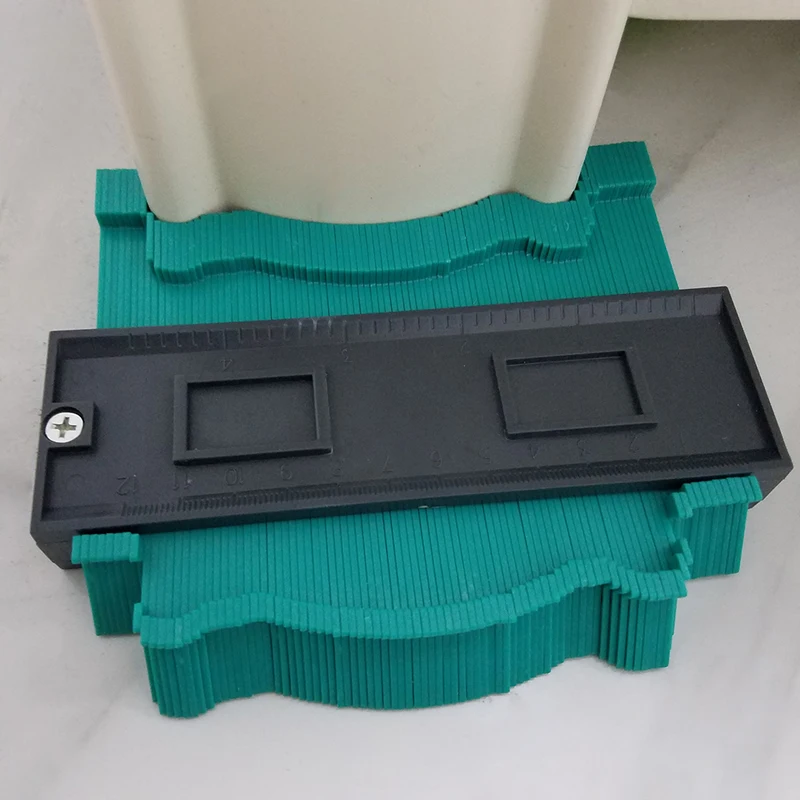

Ниже на фото показан пример того, как этот шаблон применяется в работе.

Применяется этот шаблон в разных видах работ, в том числе и при отделочных работах.

Длина измерения у таких шаблонов от 125мм до 535мм, глубина измерения 63мм — 110мм, что позволяет использовать их для разных задач.

Разновидности моделей универсальных шаблонов

На Aliexpress продаются такие варианты шаблонов:

125мм х 63мм х 22мм (9,28$) пластик

148мм х 84мм х 16мм (6,62$) металл

180мм х 105мм х 20мм (6,99$) пластик

275мм х 110мм х 20мм (9,85$) пластик

535мм х 100мм х 20мм (18,19$) пластик

Шаблон повторения контура с любым из перечисленных выше размеров продаётся на Aliexpress ЗДЕСЬ .

После нажатия кнопки «купить» нужно выбрать шаблон нужной модели и размера и оформить покупку.

Описание

Это приспособление называют также мгновенный шаблон, потому что его не нужно изготавливать, он сразу готов к работе, и, при этом, он многоразовый.

Очень хорошо такой универсальный шаблон подходит для точного переноса линий контура криволинейных поверхностей при отделочных работах (например с такими материалами, как керамическая плитка или ламинат).

Пластиковые детали точно передают детали формы и удерживают её.

Такие наборные шаблоны позволяют снимать размеры на участках поверхности длиной от 125мм до 535мм.

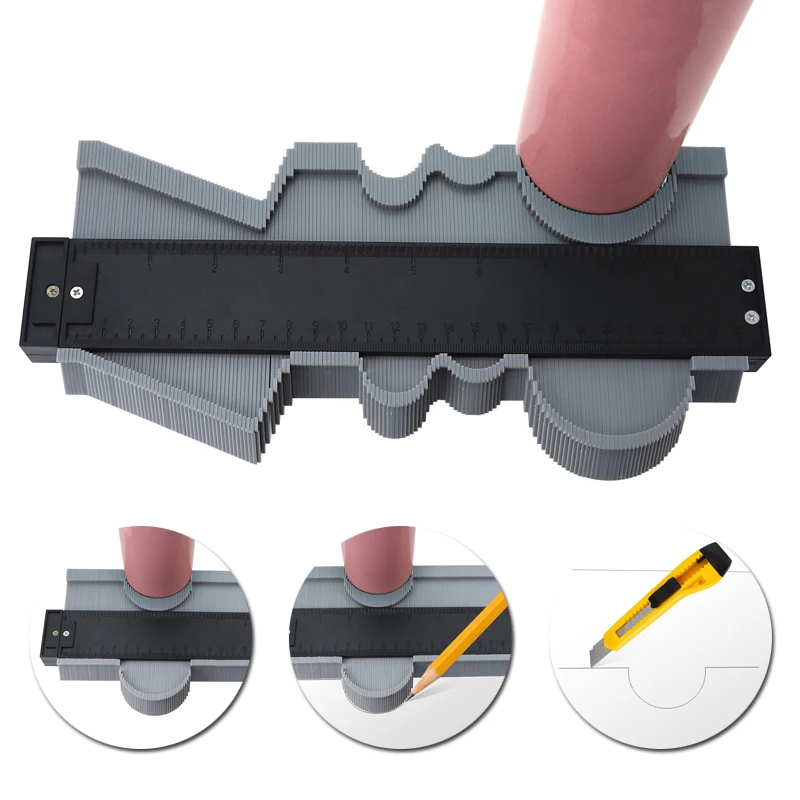

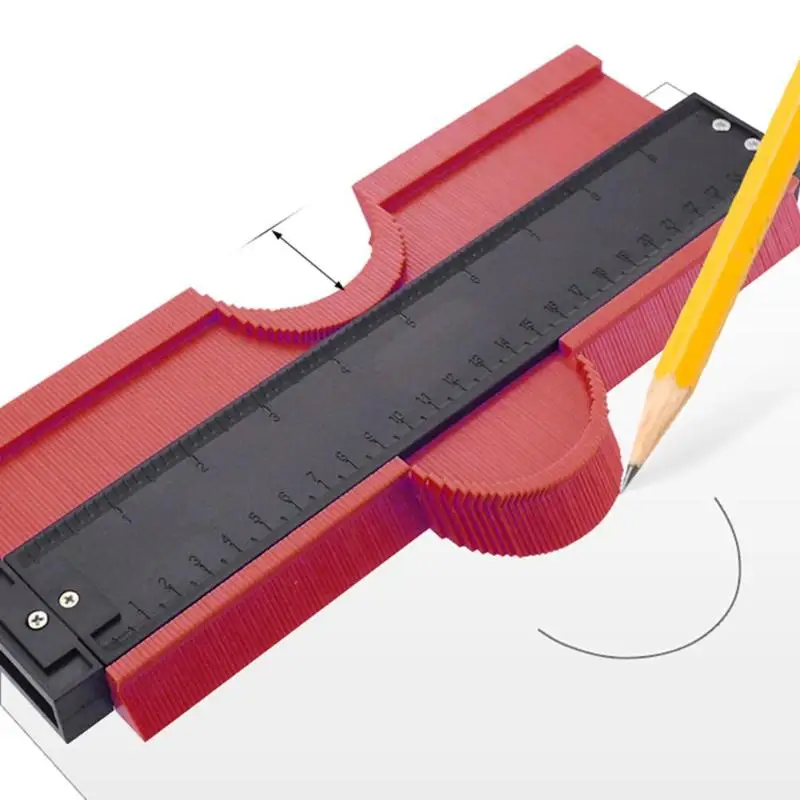

Этот инструмент очень прост в использовании: прижмите зубцы шаблона к объекту измерения, чтобы шаблон стал соответствовать контуру этого объекта. Теперь шаблон повторяет в точности очертания объекта измерения и можно переносить их на другую поверхность.

Качественный материал пластика шаблона позволяет в точности сохранить заданную форму. Такой измеритель контура очень удобен для повторения контура труб отопления, водопровода, любого криволинейного примыкания при облицовке поверхностей.

Также этот шаблон полезен для любой работы, где требуется дублирование контура. В деревообработке, металлообработке, строительных отделочных работах, при изготовлении hand made изделий. Да и для любой другой работы по дублированию контуров.

Высокая точность калибровки для точного измерения делает измерение и резку намного легче. Изготовлены такие шаблоны из АВС пластика высокого качества или металла для высокой прочности и долговечности использования.

Купить универсальный шаблон повторения контура можно на Aliexpress также и ЗДЕСЬ.

Понравилось это:

Нравится Загрузка…

Профильная линейка-шаблон своими руками

Про­филь­ная линей­ка исполь­зу­ет­ся для быст­ро­го и точ­но­го изме­ре­ния и дуб­ли­ро­ва­ния неров­ных поверх­но­стей. О исполь­зо­ва­нии линей­ки-шаб­ло­на в кузов­ном ремон­те може­те почи­тать в этой ста­тье.  Ино­гда быва­ет луч­ше купить инстру­мент, но в этой ста­тье мы рас­смот­рим три вари­ан­та изго­тов­ле­ния линей­ки-шаб­ло­на сво­и­ми руками.

Изготовление профильной линейки своими руками

Линей­ка будет раз­ме­ром 50 см в дли­ну, а дли­на стерж­ней будет 30 см. Это доста­точ­но боль­шой раз­мер, но по тако­му же прин­ци­пу мож­но изго­то­вить линей­ку мень­ше­го размера.

Нам пона­до­бит­ся:

1. Два брус­ка из плот­но­го дере­ва (напри­мер, из лист­вен­ни­цы). Про­филь брус­ков 2 см / 5 см, дли­на 50 см.
2. Дере­вян­ные стерж­ни дли­ной 30 см. Их коли­че­ство зави­сит от того, какой они будут шири­ны. Стерж­ни мож­но зака­зать в сто­ляр­ной мастер­ской, мож­но исполь­зо­вать гото­вые (бамбуковые/деревянные шам­пу­ры, кос­ме­ти­че­ские палоч­ки и пр.) Мож­но так­же в каче­стве стерж­ней исполь­зо­вать сва­роч­ные электроды.
3. Вой­лок.
4. Клей.
5. 2 бол­та, 2 гай­ки, 2 шайбы.

Итак, два 50 см брус­ка – это, соб­ствен­но, осно­ва нашей про­филь­ной линей­ки. Нуж­но выре­зать по раз­ме­ру брус­ков вой­лок, оста­вив по 2–3 см с обе­их сторон.

Далее при­кле­и­ва­ем вой­лок к брус­кам, как пока­за­но на фото. Клей луч­ше нане­сти на брус­ки и свер­ху поло­жить и раз­гла­дить войлок.

Накле­и­ва­ние вой­ло­ка на бруски

Сле­ду­ю­щим шагом не будет лиш­ним уста­но­вить уси­ли­те­ли вдоль брус­ков, так как наша линей­ка будет доста­точ­но длин­ной. Они уси­лят кон­струк­цию и предот­вра­тят сги­ба­ние брус­ков. Для это­го нуж­но накле­ить отрез­ки плот­но­го дере­ва с про­фи­лем 1.5/1.5 см, как пока­за­но на фото.

Уси­ле­ние кон­струк­ции допол­ни­тель­ны­ми брусками

Даль­ше нуж­но поло­жить несколь­ко стерж­ней меж­ду соеди­нён­ны­ми брус­ка­ми, при­да­вить их и изме­рить рас­сто­я­ние, кото­рое полу­чи­лось меж­ду кра­я­ми брус­ков. Теперь нуж­но отпи­лить два отрез­ка дере­ва по раз­ме­ру это­го зазо­ра и накле­ить по кра­ям брус­ков. Это будет их опо­рой, после уста­нов­ки бол­тов. Таким обра­зом, зажим­ное уси­лие будет рас­пре­де­лять рав­но­мер­но меж­ду прутьев.

Изме­ре­ние рас­сто­я­ния меж­ду брус­ка­ми со встав­лен­ны­ми прутьями При­кле­и­ва­ние опор­ных брус­ков дерева

Сле­ду­ю­щим шагом свер­лим отвер­стия под бол­ты. Не нуж­но свер­лить сквозь вой­лок. Луч­ше про­свер­лить по отдель­но­сти отвер­стия с обе­их сто­рон и чем-нибудь ост­рым про­де­лать отвер­стие в войлоке.

Теперь встав­ля­ем бол­ты, под гай­ки под­став­ля­ем шай­бы. С ослаб­лен­ны­ми гай­ка­ми встав­ля­ем прутья.

Всё, про­филь­ная линей­ка гото­ва! Бла­го­да­ря вой­ло­ку пру­тья лег­ко сколь­зят внут­ри линей­ки. Теперь мож­но мерить про­филь и закре­пить резуль­тат, плот­но закру­тив гай­ки с обе­их сторон.

Другая самодельная линейка-шаблон

Теперь рас­смот­рим инте­рес­ный бюд­жет­ный вари­ант про­филь­ной линей­ки, кото­рый очень прост в изготовлении.

Для изго­тов­ле­ния нам пона­до­бить­ся все­го лишь гоф­ри­ро­ван­ный кар­тон и бам­бу­ко­вые шампуры.

Берё­те гоф­ри­ро­ван­ный кар­тон от упа­ко­воч­ной короб­ки и реже­те отре­зок нуж­ной Вам длин­ны. Не нуж­но делать отре­зок слиш­ком узкий. Делай­те при­мер­но как на фото­гра­фии выше.

Пре­иму­ще­ство такой линей­ки в том, что её мож­но сде­лать любой длин­ны. Так­же её мож­но лег­ко сги­бать как Вам надо. Стерж­ни не будут спу­ты­вать­ся, так как каж­дый име­ет отдель­ную сек­цию. Сек­ции кар­то­на внут­ри шер­ша­вые и стержни(шампуры) доста­точ­но плот­но “сидят” на сво­их местах. При жела­нии мож­но дора­бо­тать эту кон­струк­цию. Мож­но уве­ли­чить жёст­кость кар­то­на, накле­ив на него более плот­ный мате­ри­ал. Недо­стат­ком явля­ет­ся то, что стерж­ни нель­зя жёст­ко зафик­си­ро­вать после измерения.

Печа­тать статью

Как создать шаблон кривой

Инструкции

В процессе сборки будет 2 типа шаблонов — вертикальный и плоский. Мы будем решать обе эти задачи одинаково.



Шаг 1. Разделите область, для которой требуется шаблон

Первое, что вам нужно сделать, это выяснить, для какой части области вам нужно создать шаблон. Ниже приведено несколько примеров, которые показывают, как вы должны разделить свою область. Вы должны стараться тратить время только на создание шаблона для области, которая на самом деле изогнута/наклонена. После того, как вы создали изогнутые шаблоны, вы можете легко добавить квадратные части.





Шаг 2. Соберите картон для шаблона

Это кажется самым очевидным шагом. Используемый картон должен быть больше, чем вам нужно. Вы отрежете его пару раз, чтобы усовершенствовать свой шаблон.

Не стесняйтесь использовать все, что есть в вашем распоряжении. Мы склеили вместе несколько кусков картона, чтобы создать множество наших шаблонов. Для вертикальных шаблонов предпочтительнее более прочный картон, который может стоять сам по себе.



Шаг 3. Приблизительно вырежьте кривую

На этом шаге вам определенно не нужно быть точным. Просто посмотрите на форму и нарежьте картон. Проще всего резать ножом Стэнли для скорости. Цель этого шага — уменьшить расстояние от края/стены до картонного шаблона.





Шаг 4. Создание инструмента трассировки

Ниже приведена схема того, как должен выглядеть готовый инструмент. По сути, это кусок прочного материала с заострением на одном конце и отверстием на другом. Отверстие должно быть достаточно широким, чтобы через него мог пройти карандаш.





Этот инструмент можно создать практически из чего угодно. Мы использовали 5 мм фанеру для маленьких инструментов, которые мы сделали. В самой форме инструмента нет ничего необычного — просто что-то простое, что можно быстро вырезать лобзиком.

Расстояние между концом точки и отверстием должно быть больше, чем максимальное расстояние от вашего шаблона до края, который вы пытаетесь обвести.



Шаг 5. Обведите форму

Поместите грубо вырезанный шаблон как можно ближе к кривой, которую вы пытаетесь обвести. Теперь пришло время использовать ваш отличный инструмент. Поместите острие инструмента напротив кривой, которую вы хотите обвести, и вставьте карандаш в отверстие в инструменте.

Перетащите инструмент вдоль кривой — делайте это медленно и держите его под контролем. Обязательно держите инструмент перпендикулярно направлению, в котором вы его перетаскиваете. На приведенной ниже диаграмме показан пример этого.





Шаг 6. Просмотрите шаблон для трассировки

Разрежьте картон по линии, которую вы только что начертили, и положите ее на место. На сложных формах не ждите, что получится идеально с первого раза! Если вас не устраивает ваша трассировка, просто повторите процесс трассировки еще раз. Чтобы сэкономить материал, просверлите отверстие ближе к острию вашего инструмента. Мы обнаружили, что вторая трассировка всегда была намного более точной, чем первая!





Заключение

Зачастую при сборке фургона большую часть времени отнимают сложные мелкие работы, которые никто не замечает. Создание этих маленьких инструментов для создания шаблонов кривых упрощает весь процесс отслеживания кривых и экономит чертовски много времени!

Если вы не хотите создавать свой собственный инструмент, вы можете купить в Интернете множество инструментов, которые помогут вам отслеживать ваши изгибы. Мы рекомендуем этот пакет на Amazon.



Придумывали ли вы какие-нибудь решения, позволяющие сэкономить время при сборке фургона, или какие-нибудь изящные маленькие хитрости? Если это так, мы будем рады их услышать! Если у вас есть какие-либо дополнительные вопросы, пожалуйста, оставьте комментарий ниже, и мы свяжемся с вами в ближайшее время.
