Сцепление устройство: Устройство и принцип действия сцепления

17 Фев 1986 alexxlab Комментировать

Содержание

Сцепление автомобиля – назначение, типы сцепления, устройство, принцип работы.

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Оно предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

В зависимости от конструкции различают следующие типы сцепления: фрикционное, гидравлическое, электромагнитное.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление. В зависимости от количества дисков различает следующие виды фрикционного сцепления: однодисковое, двухдисковое и многодисковое.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Конструкция однодискового сцепления включает маховик, нажимной и ведомый диски, диафрагменную пружину, подшипник выключения сцепления с муфтой и вилкой. Все конструктивные элементы сцепления размещаются в картере. Картер сцепления крепиться болтами к двигателю.

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления.

Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику.

В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н.

керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

На грузовых и легковых автомобилях с мощным двигателем применяется

двухдисковое сцепление. Оно осуществляет передачу большего крутящего момента при неизменном размере, а также обеспечивает больший ресурс конструкции. Это достигнуто за счет применения двух ведомых дисков, между которыми установлена проставка. В результате получены четыре поверхности трения.

Принцип работы сцепления

Однодисковое сухое сцепление постоянно включено. Работу сцепления обеспечивает привод сцепления.

При нажатии на педаль сцепления привод сцепления перемещает вилку сцепления, которая воздействует на подшипник сцепления. Подшипник нажимает на лепестки диафрагменной пружины нажимного диска. Лепестки диафрагменной пружины прогибаются в сторону маховика, а наружный край пружина отходит от нажимного диска, освобождая его. При этом тангенциальные пружины отжимают нажимной диск. Передача крутящего момента от двигателя к коробке передач прекращается.

При отпускании педали сцепления диафрагменная пружина приводит нажимной диск в контакт с ведомым диском и через него в контакт с маховиком. Крутящий момент за счет сил трения передается от двигателя к коробке передач.





Принцип работы сцепления автомобиля

Сегодня трудно представить автомобиль, чья коробка передач была бы напрямую подсоединена к двигателю. При такой конфигурации трогаться с места авто будет рывками, переключение передачи станет невозможным, а для остановки будет необходимо полностью отключить двигатель. При такой работе срок службы коробки передач сократится до нескольких дней или еще сильнее. На двигатель же (ДВС) подобного рода перегрузки тоже окажут сильное влияние: его ресурс сократится в несколько раз. В данной статье мы рассмотрим принцип работы сцепления, а также его классификацию и конструкцию.

Содержание

  1. Назначение сцепления
  2. Виды
  3. Состав узла сцепления
  4. Нажимной диск
  5. Ведомый диск
  6. Выжимной подшипник
  7. Система привода
  8. Педаль сцепления
  9. Принцип работы
  10. Однодисковое, сухое
  11. Двухдисковое

Назначение сцепления

Основная цель которой служит сцепление, зачем нужно – плавное соединение вала коробки передач и маховика двигателя внутреннего сгорания в моменты начала движения и переключения передачи. Говоря простым языком, работа сцепления заключается в роли выключателя крутящего момента. Кроме того, оно способно уберечь от перегрузки и механических повреждений трансмиссию в случае резкого торможения.

Виды

Системы сцепления различаются по следующим признакам:

  • по количеству ведомых дисков (однодисковые и многодисковые). Первые имеют большее распространение.
  • по среде работы (сухие и влажные). Первые являются самыми популярными и распространенными. Влажной система называется тогда, когда элементы находятся в масляной ванне.
  • по приводу в действие механизма (механические, электрические, гидравлические, комбинированные).
  • по типу нажатия на прижимной диск (с центральной диафрагмой, с круговым расположением пружин).

Состав узла сцепления

Нажимной диск

Данный элемент, получивший простонародное название «корзина», является основанием выпуклой округлой формы. Выжимные пружины имеют соединение с прижимной площадкой (также округлой).

Ведомый диск

Также имеет округлую форму, конструкция же его состоит из следующих компонентов: основание, шлицевая муфта, фрикционные накладки, демпферные пружины. Последние расположены вокруг муфты и служат цели гашения вибраций. В основу состава фрикционных накладок входит углепластиковый композит, к тому же они могут быть выполнены из керамики, кевлара и т. д. Присоединяются они к основанию с помощью специальных заклепок.

Выжимной подшипник

Одна из его сторон представляет собой нажимную площадку округлой формы. Располагается на первичном валу, выступающем из коробки передач, и крепится на защитном кожухе вала. Вилкой привода подшипник приводится в действие вследствие нажатия на оправку последнего. Принцип работы подшипника может быть либо оттягивающий, либо нажимной.

Система привода

Она может быть механической, электрической и гидравлической.

  1. В механической системе усилие, оказываемое нажатием на педаль, передается на выжимную вилку тросом, находящимся внутри кожуха.
  2. В состав электрической системы входит электромотор, к которому подсоединен трос и включающийся нажатием на педаль.
  3. Гидравлическая система состоит из главного и рабочего цилиндров, соединенных между собой трубкой высокого давления. Давление на педаль включает в работу шток главного цилиндра, на конце которого располагается специальный поршень. Последний нажимает на тормозную жидкость, создавая давление, передающееся к рабочему цилиндру по трубке. Конструкция рабочего цилиндра аналогична: также имеются шток и поршень. Из-за давления поршень толкает шток, который нажимает на выжимную вилку.

Педаль сцепления

Она располагается возле педалей газа и тормоза, находится всегда слева. В машинах с автоматической коробкой передач этот элемент отсутствует, но сам механизм сцепления имеет место быть.

Принцип работы

Как работает сцепление? Рассмотрим самый популярный на сегодня вариант – постоянно включенное однодисковое сцепление (сухое). Принцип работы сцепления автомобиля заключается в крепком сжатии поверхностей маховика, прижимной поверхности и накладок диска.

Однодисковое, сухое

Благодаря выжимным пружинам, в положении работы нажимной диск очень крепко прижат к диску сцепления, тем самым прижимая его к маховику. В муфту входит первичный вал, крутящий момент на который передается от диска сцепления.
Нажатие активирует работу системы привода: на выжимные трубы нажимает подшипник, а рабочая поверхность «корзины» отделяется от диска сцепления. В результате освобождения диска, первичный вал перестает вращаться, хотя двигатель все еще находится в заведенном состоянии.

Двухдисковое

Как оно работает  в случае двухдисковой системы? «Корзина» имеет уже две рабочие поверхности, следовательно и дисков сцепления тоже два. Ограничительные втулки и система регулирования нажатия располагаются между поверхностями ведущего диска. Сам же процесс разъединения вала и маховика полностью аналогичен однодисковому варианту.
Что же касается АКПП, то там чаще всего применяется многодисковое влажное сцепление. Так как педаль отсутствует, выжим обеспечивается сервоприводом, известным также как актуатор.

Сервоприводы делятся на несколько видов: электрические, шаговые и гидравлические. Управляются они или электронным блоком, или гидравлическим распределителем (в зависимости от типа).
Кроме этого, уже созданы роботизированные коробки передач, в которых используются сразу два сцепления, работающие по очереди.

Назначение и устройство сцепления

Категория:

   Устройство автомобиля

Публикация:

   Назначение и устройство сцепления

Читать далее:

   Гаситель крутильных колебаний


Назначение и устройство сцепления

Назначение сцепления — разъединять двигатель с коробкой передач во время переключения передач, а затем вновь плавно соединять их, не допуская резкого приложения нагрузки. С помощью сцепления обеспечивается плавное трогание автомобиля с места и плавная его остановка без

остановки двигателя. При резком торможении без выключения сцепления оно, пробуксовывая, предохраняет трансмиссию от перегрузки большим крутящим моментом.

В автомобилях применяются сцепления двух типов — фрикционные и гидравлические. Обычно сцепление представляет собой дисковую фрикционную муфту, передающую крутящий момент от двигателя к коробке передач вследствие наличия трения между дисками. По числу ведомых дисков сцепления делят на однодисковые и двухдисковые, а по расположению рабочих пружин — на сцепления с периферийным расположением пружин и с центральной пружиной.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Самым распространенным является простое по устройству и очень надежное в работе однодисковое сцепление. Оно применяется на автомобилях М-21 «Волга», ГАЗ-53А, ЗИЛ-130 и др. Значительно реже применяется двухдисковое сцепление. Такое сцепление устанавливается на автомобиле КАЗ-606А «Колхида».

Автомобильное сцепление должно удовлетворять следующим требованиям:
1. Передавать без пробуксовки максимальный крутящий момент двигателя.
2. Полностью выключаться и плавно включаться.
3. Быстро прекращать вращение ведомой части после выключения сцепления, т. е. обладать минимальным моментом инерции. Это необходимо для безударного переключения передач, так как последнее возможно лишь в том случае, если запас кинетической энергии ведомой части будет небольшим. В противном случае время, требуемое для переключения передач, будет велико.

4. Хорошо отводить тепло от трущихся поверхностей,
5. Пробуксовывать при перегрузке трансмиссии крутящим моментом. Потребность в этом может возникнуть при резком торможении автомобиля с невыключенным сцеплением или при резком включении сцепления, когда инерционный момент значительно больше максимального крутящего момента двигателя. Таким образом, сцепление защищает детали трансмиссии от перегрузок, на которые они не рассчитаны.
6. Быть доступным и удобным для регулировки

На рис. 1 показана принципиальная схема однодискового сцепления, состоящего из ведущей и ведомой частей, нажимного механизма и механизма управления.

Ведущая часть включает в себя маховик с обработанной торцовой поверхностью с ввернутыми в него шпильками, на которые надет ведущий диск, вращающийся вместе с маховиком, а ведомая — ведомый тонкий диск 7, втулку 8 и первичный вал, являющийся одновременно ведущим (первичным) валом коробки передач.

Нажимным механизмом данного сцепления служат пружины. К механизму управления относятся педаль и рычаг.

При включении сцепления крутящий момент двигателя от расположенного на конце коленчатого вала маховика вследствие наличия трения передается ведомому диску сцепления, втулка 8 которого имеет шлицевое соединение с первичным валом коробки передач.

При нажатии на педаль рычаг отводит от маховика ведущий диск; при этом пружина сжимается меяеду диском и гайками, и сцепление выключается, так как ведомый диск больше не прижимается диском к маховику.

При плавном отпускании педали пружины постепенно прижимают ведущий диск 6 к ведомому диску, а последний — к поверхности маховика. Вначале сила трения между ведомым диском и маховиком мала, и диск при вращении отстает от маховика (пробуксовывает). Постепенно, по мере отпускания педали, силы трения возрастают, пробуксовывание ведомого диска уменьшается и при полностью отпущенной педали диск вращается с маховиком, как одно целое, передавая от двигателя к коробке передач полный крутящий момент.

Автомобильное сцепление является постоянно замкнутым, т. е. оно всегда находится во включенном состоянии, если шофер не нажимает на педаль выключения сцепления.

Чтобы облегчить выключение сцепления, в его привод иногда включают усилитель.

Рис. 1. Принципиальная схема одноднскового сцепления:
а — сцепление включено; б — сцепление выключено; 1 — коленчатый вал; 2 — маховик; 3 — пружина; 4 — гайка; 5 — педаль; 6 — ведущий диск; 7 — ведомый диск; 8 — втулка ведомого диска; 9 — рычаг педали; 10 — первичный вал

Сцепление автомобилей ГАЗ-бЗФи М-21 « Волга ». Однодисковое сцепление автомобиля ГАЭ-53Ф монтируется на маховике.

К ведущей части сцепления относится маховик, кожух и ведущий диск. Крутящий момент передается от маховика двигателя через болты крепления кожуху сцепления. В прорези кожуха плотно входят приливы чугунного ведущего диска.

Ведомая часть сцепления состоит из ведомого диска и первичного вала коробки передач. Тонкий стальной ведомый диск сцепления сделан разрезным. С обеих сторон к нему прикреплены кольцевые фрикционные накладки из прессованной асбестовой крошки. Назначение накладок — увеличить трение между дисками во включенном сцеплении.

Сцепление должно плавно включаться при постепенном отпускании педали. Плавность включения сцепления обеспечивается конструкцией ведомого диска, имеющего радиальные разрезы, которые делят его на отдельные пружинящие секторы. Под фрикционные накладки на задней стороне ведомого диска подложены шесть пластинчатых пружин, также увеличивающих плавность включения сцепления.

Ступица ведомого диска надета на тлицы первичного вала коробки передач. Опорой для переднего конца этого вала служит шарикоподшипник, расположенный в выточке маховика.

Нажимной механизм представляет собой девять цилиндрических пружин, с помощью которых ведомый диск зажимается между маховиком и ведущим диском. Чтобы предохранить пружины от нагрева при выделении тепла во время буксования сцепления на ведущем диске, под них подложены теплоизолирующие шайбы.

Механизм управления сцепления состоит из трех рычагов, муфты выключения сцепления с шарикоподшипником, вилки, тяги и педали. Рычаги соединяются шарнирно с кожухом сцепления и с ведущим диском. Винты, ввернутые во внутренние концы рычагов, служат для регулировки при сборке сцепления и при его ремонте. Головки винтов должны располагаться точно в одной плоскости. Для закрепления в рычагах винты закернивают. Оси рычагов, соединяющие их с кожухом, установлены в вилках и имеют лыски. В отверстие, которым рычаг надевается на ось, заложен ролик. Вилки прикреплены к кожуху болтами. Рычаги соединяются с проушинами ведущего диска при помощи осей и игольчатых подшипников.

Когда шофер нажимает ногой на педаль сцепления, движение через тягу передается укрепленной на шариковой опоре вилке, которая, перемещаясь, передвигает вперед муфту выключения сцепления с шарикоподшипником. Последний нажимает на болты, ввернутые во внутренние концы рычагов, и поворачивает рычаги относительно осей, укрепленных в вилках кожуха. Наружные концы рычагов отводят назад ведущий диск от ведомого диска, и сцепление выключается. Для полного включения сцепления при частично изношенном ведомом диске необходимо, чтобы между шарикоподшипником и болтами рычагов во включенном сцеплении был зазор 3—4 мм. Величину зазора регулируют, изменяя длину тяги регулировочной гайкой.

Рис. 2. Однодисковое сцепление автомобиля ГАЗ-5ЭФ:
1 — оттяжная пружина; 2 — кожух; з — нажимная пружина; 4 — маховик; 5 — первичный вал коробки передач; 6 — рычаг; 7 — ведомый диск; $ — картер; 9 — ведущий диск; 10 — масленка; 11 — муфта выключения сцепления; 12 — шарикоподшипник муфты выключения сцепления; 13 — вилка; 14 — регулировочная гайка; 15 — тяга; 16 — педаль сцепления

При повороте рычагов изменяется расстояние между их осями в ведущем диске и вилках кожуха, что становится возможным вследствие перемещения роликов по лыскам осей вилок кожуха.

Оттяжная пружина возвращает вилку в исходное положение.

Шарикоподшипник муфты выключения сцепления служит для уменьшения трения и износа рычагов. При выключении сцепления переднее кольцо подшипника вращается вместе с рычагами.

Масленка колпачкового типа, установленная на картере сцепления, служит для смазки муфты выключения сцепления и шарикоподшипника. При повороте колпачка масло из масленки поступает к муфте по гибкому шлангу.

Все детали сцепления помещаются внутри чугунного литого картера 8, нижняя половина которого съемная.

Длительная пробуксовка дисков при включении сцепления сопровождается их сильным нагревом. Большая часть тепла, выделяющегося на поверхностях трения сцепления, отводится через наиболее массивные детали — маховик и ведущий диск. Вентиляция сцепления осуществляется с помощью закрытых сетками окон в картере сцепления. Охлаждение ведомого диска улучшается благодаря вентиляционным канавкам на поверхности фрикционных накладок.

В сцеплении автомобиля ГАЗ-53Ф изменено крепление выжимных рычагов и число пружин доведено до 12.

Сцепление автомобиля М-21 «Волга» по своей конструкции мало отличается от сцепления автомобиля ГАЗ-53. Некоторое отличие имеет ведомый диск этого сцепления, состоящий из диска и приклепанных к нему восьми пластин, к которым крепятся фрикционные накладки.

Сцепление автомобиля ЗИЛ-130. На автомобиле ЗИЛ-130 ставится также однодисковое сцепление. Сцепление заключено в чугунный картер. Ведущую часть сцепления составляет маховик, кожух и ведущий диск. К закрепленному на заднем конце коленчатого вала маховику восемью специальными центрирующими болтами привернут стальной штампованный кожух. Особенностью сцепления является наличие четырех пар пружинных пластин, соединяющих чугунный ведущий диск с кожухом и допускающих при включении и выключении сцепления некоторое перемещение диска относительно кожуха в осевом направлении.

Рис. 3. Ведомый диск сцепления автомобиля М-21 «Волга»:
1 — диск; 2 — упругие пластины

Через эти пластины передается крутящий момент от кожуха к ведущему диску.

Ведомый диск с фрикционными накладками соединяется со ступицей восемью пружинами. Ступица может перемещаться по шлицам первичного вала коробки передач.

Нажимной механизм сцепления состоит из шестнадцати пружин, под которые со стороны ведущего диска подложены теплоизоляционные кольца.

Четыре рычага выключения сцепления соединяются осями с ушками ведущего диска через игольчатые подшипники. С кожухом сцепления рычаги соединяются также шарнирно с помощью осей и вилок, укрепленных в кожухе гайками со сферическими поверхностями. На осях вилок также установлены игольчатые подшипники. Рычаги могут поворачиваться относительно двух осей в игольчатых подшипниках благодаря тому, что гайки прижимаются к кожуху сцепления специальными упругими пластинками, закрепленными на кожухе болтами и позволяющими вилкам качаться в своих гнездах в кожухе при включении и выключении сцепления. Муфта выключения имеет упорный шарикоподшипник. При сборке сцепления в этот подшипник закладывают смазку, и во время эксплуатации автомобиля ее добавлять не надо. Передний шарикоподшипник вала сцепления смазывается через ввернутую в маховик масленку.

Педаль выключения сцепления через регулировочную тягу и рычаг связана с вилкой выключения сцепления.

Регулировка положения рычагов гайками осуществляется на заводе и в условиях эксплуатации не допускается.

Работа сцепления аналогична работе сцепления автомобиля ГАЗ-53Ф.

На рис. 4 сцепление изображено во включенном состоянии: муфта выключения сцепления с упорным подшипником 6 оттянута возвратной пружиной от рычагов выключения. Нажимные пружины прижимают ведущий диск к ведомому, а последний — к рабочей поверхности маховика, причем большое число пружин и значительная толщина ведущего диска обеспечивают равномерное распределение давления по всей поверхности.

Рис. 4. Одиодисковое сцепление автомобиля ЗИЛ-130:
1 — ведущий диск; 2 — пластины; 3 — картер; 4 и 16 — пружины; 5 — кожух; 6 — упорный шарикоподшипник; 7 и 10 — вилки; 8 — рычаг выключения сцепления; 9 — гайка; 11 и 12 — оси; 13 — игольчатый подшипник; 14 — ведомый диск; 15 — ступица

При нажатии на педаль выключения сцепления вилка поворачивается и перемещает вперед по направляющей муфту выключения сцепления. Кольцо шарикоподшипника нажимает на внутренние большие плечи рычагов, которые поворачиваются вокруг осей и отводят малыми плечами назад ведущий диск, преодолевая сопротивление пружин. Ведущий диск перестает давить на ведомый, который также отходит от маховика, и сцепление выключается.

Сцепление: описание,виды,устройство,принцип работы

Nevada 1976Сцепление: описание,виды,устройство,принцип работы 0 Comment

Содержание статьи

Резкий старт с места, или же большая нагрузка при движении быстро выводят сцепление с рабочего состояния, первым признаком поломки сцепления становится плохое переключение коробки передач, пробуксовка после того, как включили передачу, нажали на газ, обороты двигателя поднялись, а автомобиль не набирает скорость. Все это ведет к одному, пора менять сцепление. Но все же заменить не проблема, но вот для того чтоб не случилась такая беда заново, рассмотрим принцип работы сцепления.

Что такое сцепление?

Сцепление (или как его еще называют «фрикционная муфта») ― это механизм автомобиля, который соединяет двигатель с трансмиссией и время от времени дает возможность рассоединять их при переключении передачи, торможения или же во время остановки. Основное задание сцепления ― это фрикционное взаимодействие дисков, которые располагаются на обоих валах.

Еще одной функцией, которую исполняет сцепление ― это возможность плавно трогать с места автомобиль. Постольку поскольку вал двигателя вращается, а вал трансмиссии пребывает в фиксированном неподвижном положении, начало движения машины без сцепления невозможно, так как оно помогает валам плавно притереться друг к другу, и в то же время обеспечивает плавное ускорение оборотов, которое обеспечивают валы, и наконец-то привести в движение автомобиль.

Если же случайно (или не случайно) слишком быстро и резко рассоединить те двое валов, то неподвижный вал трансмиссии заклинит вращающийся вал двигателя и Ваш автомобиль просто-напросто заглохнет (в лучшем случае), или же в механизме сцепления будут поломки, на которые понадобятся немалые материальные затраты. В основном, на современных автомобилях устанавливается механические сцепления.

ПРИВОД ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Дальнейшее изучение автомобиля невозможно без понимания термина — привод. Попробуем с ним разобраться.

Когда в автомобиле надо передать усилие, допустим от водителя к некому механизму, то могут возникнуть проблемы. Для того чтобы автомобиль исправно работал, а водитель находился на своем месте, существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками будут являться «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.


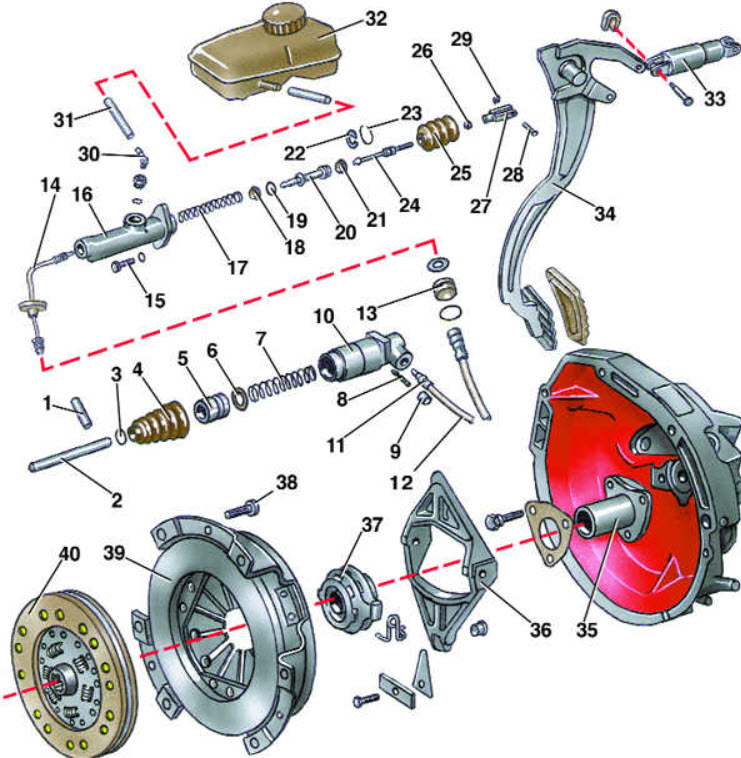

Схема гидравлического привода выключения сцепления и механизма сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух сцепления; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения сцепления; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль сцепления; 14 — картер сцепления; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.

Привод выключения сцепления (гидравлического типа) состоит из :

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.


При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе сцепления применяется тормозная жидкость. Перед тем как заливать ее в бачок привода, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе сцепления автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных автомобилях используется механический привод, где педаль сцепления связана с вилкой выключения с помощью металлического троса.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.


Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.


Сцепление включено

Как это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.

На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.


Сцепление выключено

Действия водителя по выключению и включению сцепления в течение поездки повторяются много раз. Однако, освоив работу с педалью сцепления в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля и комфортность пассажирам.

Сцепление с гидравлическим приводом

Судя с названия этого вида сцепления, думаю, Вам, итак, стало ясно, что в гидравлическом приводе все усилия, начиная с педали сцепления и заканчивая собственно механизмом, транспортируются с помощью такой себе жидкости. Она в свою очередь размещается в гидроцилиндрах и трубках, которые соединяют все нужные в механизме элементы. Механизм строения гидравлического сцепления не очень совпадает с механическим сцеплением.

Один достаточно большой диск располагается на остром конце ведущего вала и сделанного из стали кожуха. Кожух закрепляется за маховиком. Внутри кожуха имеется пружина с радиальными лепестками. Они являются, скажем, так, выжимными рычажками. На оси располагается управляющая педаль. Она же приподнята к кузову, а именно к кронштейну. Толкач основного цилиндра прикреплен к педали сцепления при содействии шарнира. Педаль попускается тогда, когда сцепление выключается и передача переключается.

Диагностика сцепления в домашних условиях

Чаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Встречаются еще поломки во время езды, а именно когда переключаете передачу. Если тяжело включить передачу и при включении появляются нестандартный хруст, шум и другие звуки, то не стоит затягивать. Так же при включении передачи и нажатии на газ машина не так резва, как обычно, начинает плавно набирать ход, при этом мотор работает на максимум. Это первый признак поломки диска сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.



Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Устройство и принцип работы сцепления, как работает сцепление, диск сцепления, признаки неисправности. Устройство и принцип работы сцепления. Как работает сцепление. Его устройство и основные неисправности.

Сцепление автомобиля — одно из самых основных конструктивных составляющих транспортного средства. Его главное предназначение — кратковременное отсоединение мотора от трансмиссии и плавное их соединение друг с другом при переключении передач. Автомобильное сцепление также защищает составляющие трансмиссии от перегрузок. Данный конструктивный элемент расположен между мотором и КПП.

Содержание

  • Устройство сцепления, принцип работы сцепления автомобиля
  • Какое сцепление на авто, классификация сцеплений для легковых и грузовых машин
  • Неисправности сцепления, признаки неисправности сцепления
  • Советы профи, как предупредить неисправность сцепления

Устройство сцепления, принцип работы сцепления автомобиля

Элементы сцепления:

  1. Первичный вал КПП.
  2. Маховик мотора.
  3. Вилка выключения сцепления.
  4. Картер КПП.
  5. Отжимные рычаги.
  6. Шестерня КПП.
  7. Выжимной подшипник.
  8. Нажимной диск.
  9. Пружины.
  10. Кожух сцепления.
  11. Картер сцепления.

Чтобы понять предназначение сцепления, следует сопоставить работу мотора с таким понятием, как «движение транспорта». Если представить себе, что маховик двигателя непосредственно соединен с ведущим мостом автомашины, то при запуске мотора, автомобиль должен сразу поехать. Соответственно, чтобы остановить машину, нужно заглушить мотор. Именно для этого и необходимо сцепление, позволяющее в подходящий момент получать от мотора энергию в начале движения либо прерывать данный процесс для прекращения езды.

Классическое сцепление состоит из ведомого и нажимного дисков, а также привода, который заставляет их прижиматься либо разъединяться друг с другом. Закреплена данная конструкция в кожухе, который твердо крепится к маховику коленвала. Нажимной диск довольно массивный и также твердо крепится в кожухе. Стоит отметить, что ведомый диск гораздо тоньше и находится на шлицах основного (первичного) вала КПП автомобиля. Шлицы отвечают за обеспечение его подвижности вдоль оси вала, а также за жесткую сцепку с валом. Что касается нажимного диска, то он не имеет такой сцепки с валом КПП.

В стандартном рабочем положении нажимной и ведомый диски прижаты друг к другу с помощью мощных пружин посредством рычагов и выжимного подшипника. Следовательно, в результате силы трения между данными дисками, на первичный вал КПП от маховика передается крутящий момент. Если отвести нажимной диск от ведомого, происходит прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.

Отсоединение дисков производится с помощью вилки сцепления, которая своим видом напоминает детские качели. Сама вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления, которая расположена в кабине.

Перед запуском мотора автомобилист нажимает на педаль сцепления, воздействуя на вилку посредством тяги и вынуждая ее противоположные концы перемещаться относительно центра в противоположные стороны. Конец вилки оказывает давление на выжимной подшипник, который посредством рычагов заставляет сжиматься пружины, оказывающие давление на нажимной диск. Последний отделяется от ведомого диска, что прерывает передачу вращающего момента. В результате при выжатой педали сцепления и запущенном моторе вращается только маховик. Чтобы начать движение, необходимо плавно отпустить сцепление, из-за чего по данной цепочке вилка прекратит оказывать свое воздействие на нажимной подшипник, что, в свою очередь, смягчит давление на рычаги. Затем пружины начнут разжиматься, в результате чего придавят к маховику ведомый и нажимной диски. Поскольку ведомый диск твердо крепится к шлицам первичного вала КПП, крутящий момент от мотора будет передаваться по трансмиссии ведущим колесам и транспортное средство начнет движение.

Необходимо отметить, что существует два типа привода сцепления — гидравлический и механический. Механический вариант является самым простым в работе сцепления авто. В данном случае, автомобилист, нажимая на педаль, оказывает влияние на вилку сцепления посредством тяг и тросов. Гидравлический вариант предусматривает поршень с жидкостью. Чаще всего его применяют на большегрузном транспорте, чтобы облегчить работу водителя.

Какое сцепление на авто, классификация сцеплений для легковых и грузовых машин

Зависимо от конструкции сцепление бывает таких типов — электромагнитное, фрикционное и гидравлическое.

Фрикционный вариант сцепления выполняет передачу вращающего момента с помощью силы трения. Сцепление электромагнитного вида контролируется с помощью магнитного поля. В гидравлическом варианте сцепления связь обеспечивается при помощи потока жидкости.

Фрикционный тип сцепления является наиболее распространенным. Зависимо от количества дисков различают такие виды фрикционного сцепления — многодисковые, однодисковые и двухдисковые.

Сцепление бывает мокрое и сухое. В сухом сцеплении предполагается работа дисков в условиях сухого трения. Мокрое сцепление предусматривает эксплуатацию дисков в жидкости.

Как правило, современные автомобили оснащены сухим однодисковым сцеплением. Все компоненты сцепления расположены в картере, который при помощи болтов крепится к двигателю.

Гидравлическое сцепление. Гидромуфта, где передача крутящегося  момента осуществляется гидродинамическим напором жидкости, которая циркулирует между ведущими и ведомыми компонентами, называется гидравлическим сцеплением.

Гидромуфта не применяется на автомобилях в качестве независимого сцепления, поскольку не способна обеспечить абсолютного выключения, что существенно усложняет переключение передач. В результате этого при применении гидромуфты вместе с ней устанавливается фрикционное сцепление, которое предназначено только для переключения передач. При этом во фрикционном сцеплении монтируются более мягкие и пластичные нажимные пружины, что облегчает выключение сцепления.

Электромагнитное сцепление. Сцепление считается электромагнитным, если сжатие ведущих и ведомых элементов осуществляется посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.

Грузовые и легковые автомобили с мощным мотором оснащены двухдисковым сцеплением, которое при неизменном размере осуществляет передачу существенно большего крутящего момента, а также предоставляет значительно больший ресурс конструкции. Это достигается за счет применения двух ведомых дисков, посреди которых находится проставка. В результате получены четыре поверхности трения.

Неисправности сцепления, признаки неисправности сцепления

  1. Сцепление не полностью включается («пробуксовывает») в результате замасливания или износа фрикционных накладок ведомого диска, поломки пружин, неудовлетворительной амплитуды хода педали. Для устранения данной неисправности, замените ведомый диск, устраните задиры на дисках, смените неисправные узлы привода.
  2. Сцепление не полностью выключается («ведет») в результате довольно большого свободного хода сцепления, поломки пружины, коробления ведомого диска или несоответственно стоящего нажимного диска. Для устранения данной неисправности сцепления, следует удалить из гидропривода воздух, отрегулировать свободный ход педали, произвести замену неработоспособных дисков и пружин.
  3. В приводе выключения сцепления подтекает тормозная жидкость, что возможно из главного и рабочего цилиндров, а также в соединительных трубках. Чтобы устранить неисправность, визуально найдите место утечки и поменяйте на новые неисправные узлы, после чего прокачайте гидропривод полностью.

Советы профи, как предупредить неисправность сцепления

Чтобы предупредить рассмотренные выше неисправности сцепления, достаточно придерживаться простых правил эксплуатации.  При эксплуатации сцепления необходимо периодически осуществлять проверку уровня тормозной жидкости в бачке. Если уровень ниже нормы, обязательно восстановите его.

Пониженный уровень тормозной жидкости или неправильная регулировка сцепления способна привести к тому, что передачи на вашем авто будут тяжело включаться или перестанут включаться вообще. При движении водителю приходится постоянно выжимать и отпускать педаль сцепления, что вынуждает поверхности ведомого диска с большой силой тереться о нажимной диск и маховик, в результате чего, разумеется, со временем боковые поверхности ведомого диска изнашиваются. Это обыкновенный процесс, который предусмотрен конструкцией автомобиля. Любая машина требует внимания к себе. В среднем, при правильной эксплуатации сцепления, замена ведомого диска нужна после 80 000 километров езды.

Сцепление КамАЗ-5320, -55102, -55111, -53212, -53211, -53213, -54112

Сцепление

Сцепление состоит из механизма и привода, имеет следующие конструктивные особенности:

— механизм сцепления имеет устройство для автоматической установки среднего ведущего диска в среднее положение при выключенном сцеплении. Это устройство не требует регулирования в процессе эксплуатации;

— форма кожуха обеспечивает фиксацию нажимных пружин;

— ведомый диск имеет термостойкую фрикционную накладку с большим сроком службы

— педаль сцепления подвесная, не нарушающая герметичность кабины, а металлопластмассовые втулки в опорах педали не требуют пополнения смазки.

Техническая характеристика

Модель 142
Тип фрикционное, сухое, двухдисковое с периферийным расположением нажимных пружин
Передаваемый крутящий момент, Н·м (кгс·м) 833 (85)
Число трущихся поверхностей 4

Диаметр фрикционных накладок, мм:

наружный

внутренний

350

200

Толщина ведомого диска с накладками, мм 11
Толщина накладки, мм 4,5
Количество нажимных пружин 24
Усилие пружин при включенном сцеплении, Н (кгс) 13150. ..15300 (1315…1530)
Усилие пружин при выключенном сцеплении, Н (кгс) 14090…16200 (1405…1602)
Количество оттяжных рычагов нажимного диска 4
Передаточное число оттяжных рычагов 4,85
Гаситель крутильных колебаний пружинно-фрикционного типа
Привод сцепления гидравлический, с пневматическим усилителем. Имеется следящее устройство мембранного типа

Размеры деталей и допустимый износ, мм

Номинальный Допустимый
Диаметр отверстия нажимного диска под ось оттяжного рычага 10,800…10,835 10,85
Ширина паза нажимного диска под оттяжной рычаг 12,060. .. 12,180 12,2
Неплоскостность рабочей поверхности нажимного диска 0,07 0,09
Диаметр отверстий оттяжного рычага под игольчатые подшипники 14,860…14,980 14,995
Толщина оттяжного рычага 11,820…11,940 11,8
Диаметр отверстий вилки рычага под ось оттяжного рычага 10,800…10,835 10,85
Ширина паза вилки рычага под оттяжной рычаг 12,060…12,180 12,2
Диаметр оси оттяжного рычага 10,788…10,800 10,75
Толщина упорного кольца под оттяжные рычаги 5,920…6,080 5,8

Высота нажимной пружины:

в свободном состоянии

под нагрузкой 834. .. 981 Н (85… 100 кгс)

102

58

При ремонте заменить

—

Неплоскостность рабочих поверхностей фрикционных накладок ведомого диска 0,25 0,3
Биение рабочих поверхностей фрикционных накладок (при установке ступицы диска на шлицевую оправку) 0,5 0,6
Ширина шлицевой впадины ступицы ведомого диска 6,000…6,050 6,1
Диаметр шеек вала вилки выключения сцепления под вилку и втулку опор картера сцепления 24,870…24,940 24,79

Диаметр шейки муфты выключения сцепления под

подшипник 		70,010. ..70,030 70,01
Диаметр отверстия муфты выключения сцепления 55,000…55,120 55,2
Наружный диаметр втулки вала вилки выключения сцепления 31,060…31,110 31,06
Внутренний диаметр втулки вала вилки выключения сцепления 25,025…25,085 25,1
Диаметр отверстия отжимного рычага ведущего среднего диска под втулку 16,000…16,035 16,05
Наружный диаметр втулки рычага 15,930…15,980 15,9
Внутренний диаметр втулки рычага 13,000…13,070 13,1

Механизм сцепления (рис. 122) состоит из картера 20, нажимного диска 4 с кожухом 17, нажимными пружинами 16 и оттяжными рычагами 6, двух ведомых дисков 1 с фрикционными накладками 22 и гасителями крутильных колебаний; среднего ведущего диска 2.

Штампованный кожух 17 сцепления установлен на маховике с помощью двух установочных втулок 3 и закреплен десятью болтами М10 и двумя М8.

Ведущие диски нажимной 4 и средний 2 имеют на наружной поверхности по четыре шипа, которые входят в специальные пазы маховика и передают крутящий момент двигателя на поверхности трения ведомых дисков, ступицы которых установлены на шлицах ведущего вала коробки передач или делителя.

Между кожухом 17 сцепления и нажимным диском 4 размещены нажимные пружины 16, под действием которых ведомые и средний ведущий диски зажимаются между нажимным диском и маховиком.

Средний ведущий диск 2 имеет рычажный механизм 27. Он автоматически устанавливает диск 2 в среднее положение при выключенном сцеплении.

Выключающее устройство сцепления состоит из урав­новешенных на нажимном диске 4 оттяжных рычагов с упорным кольцом 14, муфты выключения сцепления 12 с упорным подшипнником 10, смонтированной на крышке подшипника ведущего вала коробки передач или делителя, и вилки выключения 13, размещенной на валике в картере сцепления (делителя).

Рис. 122. Механизм сцепления: 1 — ведомый диск; 2 — ведущий средний диск; 3 — установочная втулка; 4 — нажимной диск; 5 — вилка отжимного рычага; 6 — отжим­ной рычаг; 7 — пружина упорного кольца; 8 — шланг смазывания муфты; 9 — петля пружины; 10 — выжимной подшипник; 11 — отжимная пружина; 12 — муфта выклю­чения сцепления; 13 — вилка выключения сцепления; 14 — упорное кольцо; 15 — вал вилки; 16 — наружная нажимная пружина; 17 — кожух сцепления; 18 — теплоизолирующая шайба; 19 — болт крепления кожуха; 20 — картер сцепле­ния; 21 — маховик; 22 — фрикционная накладка; 23 — внутренняя нажимная пружина; 24 — первичный вал; 25 — диск гасителя крутильных колебаний; 26 — внутренняя пружина гасителя крутильных колебаний; 27 — наружная пружина гасителя крутильных колебаний; 8 — кольцо ведомого диска; 29 — механизм автоматической регули­ровки положения среднего ведущего диска

Привод сцепления (рис. 123) состоит из педали 1 сцепления с оттяжной пружиной 11, главного цилиндра 2, компенсационного бачка 5 с рабочей жидкостью, пневмогидравлического усилителя 18 трубопроводов и шлангов для подачи рабочей жидкости от главного цилиндра к усилителю сцепления и подвода воздуха от пневматической системы к усилителю сцепления.

Рис. 123. Привод механизма сцепления: 1 — педаль; 2 — цилиндр главный; 3, 10 — упоры нижний и верхний; 4 — кронштейн; 5 — бачок компенсационный; 6 — трубопро­вод гидравлический; 7 — рычаг; 8 — толкатель поршня; 9 — палец эксцентриковый; 11 — пружина оттяжная; 12 — пробка; 13 — трубопровод; 14 — клапан выпуска воздуха; 15 — гайка сферическая регулировочная; 16 — толкатель поршня пневмогидроусилителя; 17 — чехол защитный; 18 — пневмогидроусилитель; I-воздух сжатый

Пневмогидравлический усилитель привода служит для уменьшения усилия на педали сцепления. Он закреплен двумя болтами к фланцу картера сцепле­ния (делителя) с правой стороны силового агрегата. При нажатии на педаль сцепления давление жидко­сти из главного цилиндра передается по трубопрово­дам и шлангам в пневмогидроусилитель сцепления на гидравлический поршень и на поршень следящего устройства, которое автоматически изменяет давле­ние воздуха в силовом пневмоцилиндре усилителя пропорционально усилию на педали сцепления.

В процессе эксплуатации, по мере износа на­кладок ведомых дисков, следует регулировать при­вод сцепления для обеспечения свободного хода муфты выключения сцепления.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При сервисе 2:

— затяните болты крепления пневматического усилителя привода сцепления:

— проверьте внешним осмотром герметичность привода сцепления, при необходимости устраните негерметичность и прокачайте гидросистему привода;

— проверьте действие оттяжных пружин педали сцепления и рычага вала вилки выключения сцепле­ния, при необходимости устраните неисправности;

— отрегулируйте привод сцепления;

— смажьте подшипник муфты выключения сцеп­ления и втулки вала вилки выключения сцепления;

— проверьте уровень жидкости в компенсаци­онном бачке привода сцепления и при необходимо­сти долейте;

— слейте конденсат из пневмогидроусилителя, вывернув пробку 12 (см. рис. 123).

Регулирование привода сцепления заключается в проверке и регулировании свободного хода педали сцепления, свободного хода муфты выключения сцепления и полного хода толкателя пневмо­гидроусилителя.

Проверка свободного хода муфты выключения сцеп­ления осуществляется перемещением вручную ры­чага вала вилки от регулировочной сферической гайки 15 толкателя 16 пневмогидроусилителя при­вода сцепления (при этом необходимо отсоединить пружину от рычага). Если свободный ход рычага, замеренный на радиусе 90 мм, окажется менее 3 мм, то его отрегулируйте сферической гайкой толкателя пневмогидроусилителя до величины 3,7… 4,6 мм, что соответствует свободному ходу муфты выключе­ния сцепления 3,2… 4 мм. Затем произведите про­верку полного хода толкателя пневмогидроусилите­ля нажатием на педаль сцепления до упора, при этом полный ход толкателя должен быть не менее 25 мм, при меньшей величине хода не обеспечивается пол­ное выключение сцепления. При недостаточном ходе толкателя пневмогидроусилителя проверьте свободный ход педали сцепления, количество жид­кости в главном цилиндре (рис. 125) и бачке привода сцепления, а при необходимости проведите прокач­ку гидросистемы привода сцепления.

Свободный ход педали, соответствующий началу работы главного цилиндра, должен быть 6… 12 мм. Замерять его следует в средней части площадки педали сцепления. Если свободный ход выходит за пределы, указанные выше, отрегулируйте зазор А между порш­нем, и толкателем поршня главного цилиндра.

Регулирование зазора между поршнем и толкателем поршня главного цилиндра проведите эксцентриковым пальцем 9 (см. рис. 123), который соединяет верхнюю проушину толкателя 8 с рычагом 7 педали. Регулируйте зазор при положении, когда оттяжная пружина при­жимает педаль сцепления к верхнему упору 10. Повер­ните эксцентриковый палец так, чтобы перемещение педали от верхнего упора, до момента касания толка­телем поршня составило 6… 12 мм, затем затяните и зашплинтуйте корончатую гайку.

Смазывание сцепления (рис. 126). Втулки вала вилки выключения сцепления смазывайте через две пресс-масленки 5, а подшипник муфты выключения сцепления — через пресс-масленку 6, сделав шпри­цем не более трех ходов. В противном случае из­лишки смазки могут попасть в картер сцепления.

Контроль уровня жидкости «Нева» в компенсационном бачке главного цилиндра проводите визуально. Нор­мальный уровень жидкости в бачке соответствует 15… 20 мм от верхнего края бачка. Полный объем жидко­сти в гидроприводе сцепления составляет 380 см3.

При сервисе С (осенью) смените жидкость в гид­росистеме привода сцепления.

Рис. 124. Пневмоусилитель: 1 — гайка сферическая: 2 — контргайка; 3 — толкатель поршня выключения сцепле­ния: 4 — чехол защитный: 5 — поршень выключения сцепления; 6 — корпус следящего поршня: 7, 21, 24, 26 — манжеты; 8 — клапан перепускной; 9 — сапун; 10 — мембрана следящего устройства; 11 — седло мембраны; 12 — пробка: 13 — пружина возвратная; 14 — крышка подвода воздуха; 15 — стержень клапанов; 16 — клапан впускной; 17 — клапан выпускной; 18, 22 — пружины мембраны и поршня; 19 — корпус передний; 20 — пор­шень пневматический; 23 — корпус уплотнения поршня; 25 — пружина распорная; 27 — корпус задний; I — подвод тормозной жидкости; II — подвод воздуха

Рис. 125. Главный цилиндр сцепления: 1-толкатель; 2 — корпус; 3 — поршень; 4 — бачок компенсационный; 5 — крышка бачка

Рис. 126. Точки смазывания: 1 — пробка сливная; 2 — пробка заливная с указателем уровня масла; 3, 4 — пробки сливные с магнитом; 5 — пресс-масленка опоры; 6 — пресс-масленка выжимного подшипника; 7 — сапун

РЕМОНТ

Прокачку гидросистемы привода сцепления про­ведите после устранения негерметичности гидро­привода в следующем порядке:

1. Очистите от пыли и грязи резиновый защитный колпачок клапана 14 (см. рис. 123) выпуска воздуха, снимите его и на головку клапана наденьте резино­вый шланг, прилагаемый к автомобилю. Свободный конец шланга опустите в тормозную жидкость «Нева», налитую в чистый стеклянный сосуд.

2. Резко 3… 4 раза нажмите на педаль сцепления, а затем, оставляя педаль нажатой, отверните на 1/4…1/3 оборота клапан выпуска воздуха. Под дей­ствием давления через шланг выйдет часть жидкости и содержащийся в ней в виде пузырьков воздух.

3. После прекращения выхода жидкости завер­ните клапан выпуска воздуха.

4. Повторяйте операции по пп. 2 и 3 до тех пор, пока полностью не прекратится выделение воздуха из шланга. В процессе прокачки необходимо добавлять в систему тормозную жидкость, не допуская сниже­ния ее уровня в компенсационном бачке главного цилиндра более чем на 2/3 от нормального во избежа­ние попадания в систему атмосферного воздуха. Пос­ле окончания прокачки, при нажатой педали сцепле­ния, заверните до отказа клапан выпуска воздуха и только после этого снимите с его головки шланг и наденьте защитный колпачок. Далее следует устано­вить нормальный уровень жидкости в главном ци­линдре. Тормозная жидкость, которая выпущена из гидросистемы при прокачке, может быть использова­на вновь после отстоя и последующей, фильтрации. Качество прокачки определяется величиной полного хода толкателя пневмогидроусилителя.

Проверьте наличие конденсата в силовом ци­линдре пневмогидроусилителя. Для слива конден­сата отверните пробку в алюминиевом корпусе пнев­могидроусилителя. Для полного слива слегка на­жмите на педаль сцепления. Не реже чем один раз в три года рекомендуется промывать техническим спиртом или чистой тормозной жидкостью гидроси­стему привода сцепления с разборкой главного ци­линдра и пневмогидроусилителя и заправлять све­жей тормозной жидкостью. Трубопроводы гидроси­стемы промойте спиртом или тормозной жидкостью и продуйте сжатым воздухом, предварительно отсо­единив оба конца. Перед сборкой поршни и манже­ты гидросистемы смочите тормозной жидкостью. Дефектные (затвердевшие, с повреждениями рабо­чих кромок и изношенные) манжеты и защитные чехлы замените.

При замене пневмогидроусилителя привода сцепле­ния для снятия пневмогидроусилителя: выпустите воздух из контура IV привода вспомогательной тор­мозной системы и других потребителей через клапан на ресивере; снимите оттяжную пружину рычага вала вилки выключения сцепления, отсоедините воздушный трубопровод пневмогидроусилителя, гид­равлический шланг и слейте жидкость из системы гидропривода; выверните два болта крепления пнев­могидроусилителя и снимите усилитель со штоком.

Для установки пневмогидроусилителя: совместите отверстия крепления с отверстиями картера сцепле­ния и закрепите усилитель двумя болтами с пружин­ными шайбами; подсоедините гидравлический шланг пневмогидроусилителя и воздушный трубопровод: установите оттяжную пружину вала вилки выключе­ния сцепления. Налейте тормозную жидкость в ком­пенсационный бачок главного цилиндра и прока­чайте систему гидропривода. Проверьте герметич­ность соединений трубопроводов (подтекание тор­мозной жидкости из соединений не допускается), при необходимости устраните нарушение герметич­ности подтяжкой или заменой отдельных элементов соединений. Проверьте и при необходимости отре­гулируйте величину зазора между торцом крышки и ограничителем хода штока клапана включения дели­теля передач.

При снятии сцепления с двигателя после отсое­динения коробки передач вверните предварительно в нажимной диск до упора в кожух четыре стяжных болта М10х1,25х62, а затем выверните болты крепле­ния кожуха сцепления к маховику и снимите кожух с нажимным диском в сборе, средний и ведомые диски сцепления.

В случае замены отдельных деталей сцепления проверьте перед его установкой на двигатель по­ложение упорного кольца оттяжных рычагов. Для проверки нажимной диск в сборе установите и закрепите на контрольную подставку (рис. 127) или на маховик со вставкой, обеспечивающие устано­вочный размер А=(29+0,1) мм, и отпустите стяжные болты. Правильное положение упорного кольца оп­ределяется монтажным размером В=(54+0,3) мм, биение торца Т2 относительно Т1 должно быть не более 0,2 мм.

Рис. 127. Нажимной диск с кожухом в сборе на контрольной подставке: 1 — подставка контрольная; 2 — болт; 3 — гайка регулировочная; 4 — пластина стопорная; 5 — кольцо упорное; 6 — болт стяжной: А — размер установочный; В — размер монтажный; Т1, Т2 — биение торцовое

При нарушении положения упорного кольца от­регулируйте положение кольца на приспособлении с помощью гаек 3, восстановив размер В, при этом опорные поверхности всех четырех оттяжных ры­чагов должны одновременно касаться упорного коль­ца. Не регулируйте положение упорного кольца с помощью указанных гаек на двигателе.

Перед установкой сцепления на двигатель в полость переднего подшипника ведущего вала, расположенную в коленчатом валу, заложите 15 г смазки 158.

Устанавливайте сцепление с помощью шлицевой оправки, обеспечивающей соосное расположение осей ведомых дисков с осью коленчатого вала. Обращайте внимание на правильное взаимное расположение ступиц ведомых дисков — короткими выступающими торцами навстречу друг другу. Средний ведущий диск в сборе должен легко перемещаться в пазах маховика под действием оттяжных рычагов. Нажимной диск с кожухом в сборе устанавливайте на маховик двигате­ля также без дополнительной подгонки, но без пере­косов, добиваясь этого равномерной затяжкой болтов крепления с крутящим моментом 54… 61,8 Нм (5,5… 6,3 кгсм). После того как будут затянуты болты крепления кожуха к маховику, выверните из на­жимного диска стяжные болты.

Биение упорного кольца оттяжных рычагов от­носительно оси коленчатого вала должно быть не более 0,5 мм.

Таблица 20

Возможные неисправности сцепления и способы их устранения

Причина неисправности Метод устранения
Сцепление пробуксовывает
Отсутствует свободный ход муфты выключения сцепления Отрегулируйте свободный ход муфты
Попадание смазки на поверхности трения Снимите сцепление с двигателя и промойте бензином или замените фрикционные накладки или ведомые диски в сборе
Износ или разрушение фрикционных накладок Замените фрикционные накладки или ведомые диски в сборе, отрегулируйте привод сцепления
Уменьшение усилия нажимных пружин Замените нажимные пружины вместе с паронитовыми прокладками
Сцепление «ведет»
Привод сцепления не обеспечивает необходимого хода рычага вала вилки выключения сцепления Проверьте исправность привода сцепления (возможны попадание воздуха в гидросистему, утечка рабочей жидкости,увеличенный свободный ход и др. ). Устраните обнаруженные неисправности
Коробление ведомых дисков Ведомые диски выправите либо замените
Заклинивание провода сцепления
Разбухание уплотнительных манжет гидропривода сцепления и потеря их герметичности из-за применения нерекомендуемых или загрязненных тормозных жидкостей Замените уплотнительные манжеты, промойте и заполните гидросистему привода выключения сцепления чистой тормозной жидкостью «Нева»
Запаздывание включения сцепления при трогании с места и переключении передач
Застывание рабочей жидкости (повышение вязкости) в гидросистеме Промойте и заполните гидросистему привода выключения сцепления тормозной жидкостью «Нева»
Заклинивание следящего поршня пневмогидроусилителя Замените манжету следящего поршня
Задиры в соединениях ведущих дисков (нажимного и среднего) с маховиком Зашлифуйте и смажьте рабочие поверхности
Увеличение усилия на педали сцепления (нет усиления)
Не поступает сжатый воздух из-за разбухания впускного клапана пневмогидроусилителя Клапан замените
Заклинивание следящего поршня пневмогидроусилителя из-за разбухания уплотнительной манжеты или резинового кольца Замените манжету или кольцо следящего поршня
Износ или деформация манжеты пневмопоршня усилителя Манжету замените
Шум в механизме сцепления при его выключении
Разрушение подшипника выключения сцепления Подшипник замените
Повышенное биение пяты оттяжных рычагов Механизм сцепления отрегулируйте в приспособлении

CMC CLUTCH — Rescue Northwest

664,00 $

CMC Clutch™ by Harken Industrial™

НОВИНКА! Возможно больше
Представляем совершенно новую CLUTCH, последнюю эволюцию в оборудовании для спасательных операций и альпинизма, которая позволяет специалистам по канатам делать больше с меньшими затратами. Это многоцелевое устройство было разработано и спроектировано в сотрудничестве двумя компаниями с 90-летней историей работы с канатами при больших нагрузках: CMC, компанией, занимающейся спасательными работами и канатным доступом, и Harken Industrial, производственной компанией, специализирующейся на высоких нагрузках. парусный спорт.
