Рекомендации по установке и эксплуатации • Система трансмиссии
Назначение, сроки службы и хранения, гарантии изготовителя
Сцепление, во взаимодействии с другими механизмами трансмиссии, предназначено для передачи крутящего момента от двигателя на ведущие колеса.
Гарантийный срок эксплуатации — два года со дня продажи, срок хранения — не более пяти лет со дня изготовления.
В случае выявления недостатков в течение гарантийного срока эксплуатации просим Вас вернуть либо заменить сцепление у продавца, предъявив чек либо другое доказательство покупки. При отсутствии отметки о дате продажи гарантийный срок исчисляется с момента изготовления (см. трехзначную цифру, выбитую на сцеплении: первые две — неделя изготовления, третья — год изготовления).
Гарантия недействительна в случае:
— несоблюдения правил монтажа, технического обслуживания, эксплуатации сцепления, установленных руководством по эксплуатации и обслуживанию автомобиля;
— наличия механических повреждений на сцеплении (трещин, сколов и т.
д.).
Комплектность
Комплект поставки: диск сцепления, этикетка, упаковка.
Требования безопасности
Сцепление является элементом трансмиссии автомобиля, непосредственно влияющим на безопасность движения. Замена сцепления — трудоемкая операция, требующая определенных навыков, поэтому должна осуществляться квалифицированным персоналом. При демонтаже, монтаже узлов в процессе замены сцепления необходимо соблюдать рекомендации руководства по эксплуатации и обслуживанию автомобиля.
Для установки использовать детали крепления, снятые при демонтаже сцепления, при этом, неисправные и поврежденные детали крепления заменить новыми.
Моменты затяжки резьбовых соединений узлов при монтаже сцепления на транспортное средство должны соответствовать указанным значениям в руководстве по эксплуатации и обслуживанию автомобиля.
Общие рекомендации по замене сцепления
Для обеспечения максимального срока службы сцепления рекомендуется заменять одновременно все три его компонента.
Причины, вызывающие необходимость замены сцепления:
— заедание ступицы ведомого диска на шлицах ведущего вала;
— поломка пластин, соединяющих нажимной диск с кожухом;
— поломка пластин, соединяющих упорный фланец с кожухом;
— перекос нажимного диска вследствие отгибания фиксаторов;
— недопустимый износ или пригорание фрикционных накладок ведомого диска;
— коробление ведомого диска;
— повреждение поверхности нажимного диска;
— поломка или потеря упругости пружин демпфера ведомого диска;
— поломка диафрагменной нажимной пружины.
Порядок работ по замене сцепления
Предварительно снять коробку передач. С направляющей втулки ведущего вала коробки передач снять муфту выключения сцепления с подшипником. Отвернуть болты, крепящие кожух сцепления к маховику, и снять механизм сцепления. При этом нельзя поднимать его за упорный фланец нажимной пружины. Установка сцепления проводится в обратном порядке. При этом необходимо:
— ведомый диск расположить выступающей частью ступицы в сторону коробки передач;
— отцентрировать ведомый диск оправкой (входит в комплект поставки), имитирующей шлицевой конец ведущего вала коробки передач, и затянуть болты, крепящие кожух сцепления к маховику;
— очистить шлицевой конец ведущего вала коробки передач и направляющую втулку растворителем, смазать их тонким слоем консистентной смазки;
— установить муфту выключения сцепления с подшипником на направляющую втулку, и установить коробку передач на место.
Купить диск сцепления FENOX
Автомобильное сцепление. Часть 2: диск сцепления — Иксора
Зачем нужно сцепление в автомобиле? Во-первых, оно обеспечивает плавное начало движения; во-вторых, позволяет остановить машину без глушения двигателя. Благодаря сцеплению управление автомобилем становится более эффективным, смена скоростей — плавной. Более подробно о работе узла мы говорили в статье «Автомобильное сцепление. Часть 1: основные понятия, состав узла и распространенные неисправности». Функции сцепления требуют осознанного отношения к предмету обсуждения, поэтому в этой статье мы предлагаем ознакомиться с основами системы сцепления и ее компонентом — дисками.
Сцепление располагается между коробкой передач и мотором и является передатчиком вращения от двигателя на коробку. Другими словами, оно выключает крутящийся момент посредством нажатия педали или, если речь идет об автомобиле с автоматической коробкой передач, где она отсутствует, — при помощи актуатора.
Диск как ключевой элемент сцепления

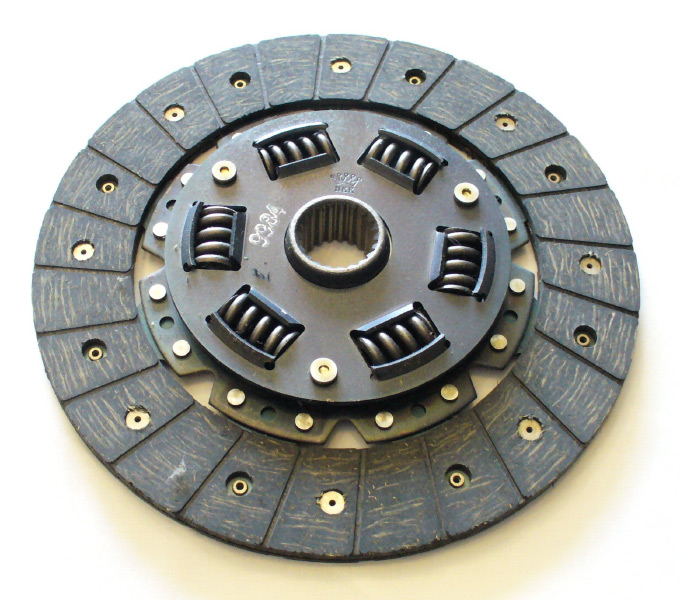

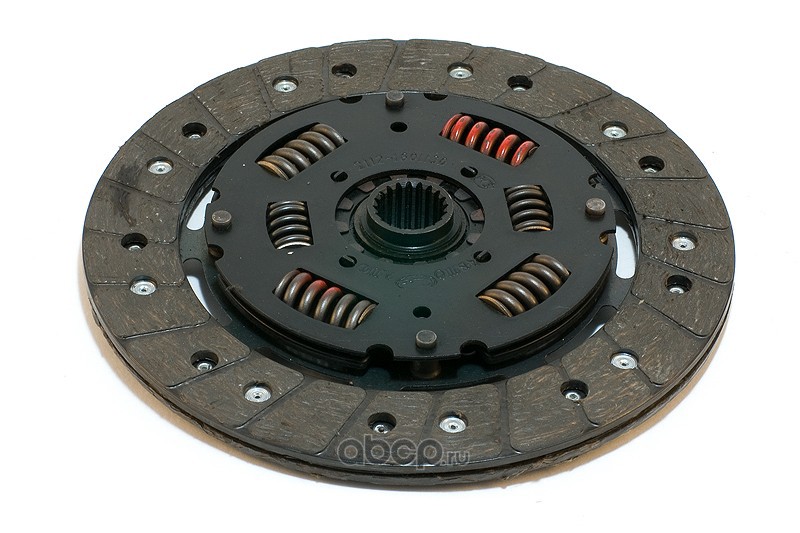

Ведомый диск сцепления
— важный связующий элемент всего механизма сцепления, который представляет собой деталь круглой формы, состоящую из:- фрикционных накладок,
- лучевого основания,
- шлицевой муфты,
- демпферных пружин, расположенных вокруг шлицевой муфты и сглаживающих вибрации.
При самом простом виде сцепления диск сцепления прижимается нажимным диском корзины к маховику так, чтобы в шлицевую муфту диска зашел первичный вал маховика и принял от него крутящий момент. Когда водитель выдавливает педаль сцепления, корзина отходит от диска, высвобождая его от маховика, первичный вал останавливается, при этом двигатель продолжает работать.
Коротко эти процессы могут быть описаны так: диски сцепления соединяют и разъединяют двигатель и трансмиссию, передавая и останавливая крутящий момент от двигателя к ведущим колесам. Дополнительными функциями является обеспечение мягкого нарастания момента, когда автомобиль начинает движение, уменьшение вибраций и шума трансмиссии.
Основные причины поломки и способы их устранения
Диски сцепления принимают на себя ударную нагрузку от двигателя, поэтому быстро изнашиваются. Чтобы гарантировать их исправность и долгий срок службы, важно знать, какой диск сцепления установлен в систему, из какого материала он выполнен.
Считается, что оптимальным материалом является сталь 65Г с добавкой марганца в сплаве. Из него изготавливаются прочные и гибкие диски, которые держат форму и не ломаются. Ступицы дисков должны быть термически обработаны, а заклепки для крепления накладки должны быть выполнены из относительно мягкого металла.
{ContentImage Align=»Center»}
При активной эксплуатации или из-за низкого качества деталей диски могут деформироваться, детали демпферного устройства — изнашиваться, заклепки — расшатываться, а накладки дисков сцепления — разрушаться. Во всех этих случаях диск нужно заменить на новый, не раздумывая! Цена диска сцепления гораздо ниже стоимости капитального ремонта автомобиля. Если ступицы диска заклинивают на шлицах первичного вала, или шлицы загрязняются, нужно промыть их растворителем.
Обнаружить такие неисправности можно без диагностики в сервисном центре. При деформации диска, износе или замасливании накладок возникает пробуксовка сцепления, то есть диски проскальзывают относительно друг друга, что приводит к чрезмерному нагреванию всех деталей, и появляется запах горелых накладок в салоне автомобиля.
Другие причины, которые должны привести к проверке дисков на наличие дефектов:
- неполное выключение сцепления и затрудненное переключение передач;
- неоправданные рывки при старте машины;
- необоснованное увеличение расхода топлива.
Чтобы минимизировать подобные реакции, нужно корректно эксплуатировать автомобиль и использовать запчасти высокого качества.
Перед тем, как купить диск сцепления, проконсультируйтесь со специалистами, которые вызывают доверие. Независимые эксперты рекомендуют диски сцепления VALEO и Krafttech. Изделия этих брендов соответствуют техническим требованиям, устойчивы к высокой температуре в допустимых пределах, обеспечивают плавность и мягкость хода.
Наиболее популярные диски сцепления ТМ VALEO представлены в таблице ниже. Весь ассортимент дисков этого бренда можно найти в каталоге.
| Производитель | Наименование детали | Номер детали | Применяемость* |
|---|---|---|---|
| VALEO | Диск сцепления | DW07 | Daewoo Lanos 1997 — наст.
время, Daewoo Nexia 1995 — 2008, Opel Vectra A 1989 — 1990 |
| VALEO | Диск сцепления | MB13 | Mitsubishi Galant седан V 1985 — 1990, Mitsubishi Eclipse купе II (D3_) 1995 — 1999, Mitsubishi Space Wagon II (N3_W, N4_W) 1992 — 2000 |
| VALEO | Диск сцепления | 803812 | Hyundai Coupe VII (GK) 2002 — 2009, Hyundai Elantra седан 2003 — 2006 |
| VALEO | Диск сцепления | SZ31 | Suzuki Grand Vitara II (JT) 2005 — наст.время |
| VALEO | Диск сцепления | 803927 | Chevrolet Lacetti хэтчбек (J200) 2005 — наст.время |
| VALEO | Диск сцепления | 803589 | Seat Ibiza II (6K1) 1993 — 1999, Seat Toledo (1L) 1991 — 1999, Volkswagen Jetta II (165, 167, 1G2) 1984 — 1991 |
| VALEO | Диск сцепления | HD05 | Hyundai Lantra седан (J-1) 1990 — 1995, Hyundai Sonata II (Y-3) 1993 — 1998, Hyundai S Coupe (SLC) 1991 — 1996 |
| VALEO | Диск сцепления | DW47 | Chevrolet Lacetti хэтчбек (J200) 2005 — наст. время |
| VALEO | Диск сцепления | MB15 | Mitsubishi Galant седан IV (A16_) 1980 — 1984, Mitsubishi Pajero Вездеход открытый (L04_G) 1983 — 1990 |
| VALEO | Диск сцепления | VW09 | Seat Ibiza II (6K1) 1993 — 1999, Seat Toledo (1L) 1991 — 1999, Volkswagen Jetta II (165, 167, 1G2) 1984 — 1991 |
| VALEO | Диск сцепления | MB30 | Mitsubishi L 200 II (K__T) 1986 — 1996, Mitsubishi Pajero (L04_G, L14_G) 1989 — 1990, Mitsubishi L 300 фургон II (P0_W, P1_W) 1991 — 2002 |
| VALEO | Диск сцепления | 829378 | Mitsubishi STARION A183A (A180# ) 02/1982 — 03/1990 |
| VALEO | Диск сцепления | TY17 | Toyota Avensis седан (T220) 1997 — 2003, Toyota Carina E седан (T190) 1993 — 1997, Toyota Corolla седан VIII (E110) 2000 — 2001 |
| VALEO | Диск сцепления | HD78 | Hyundai Accent седан II (LC) 2000 — 2010, Hyundai Elantra седан (XD) 2000 — 2006, Hyundai Matrix (FC) 2002 — 2005 |
| VALEO | Диск сцепления | Dh41 | Daihatsu Applause (A101, A111) 1989 — 1997, Daihatsu Copen 2003 — наст. |
| VALEO | Диск сцепления | HD133 | Hyundai COUNTY [NB] 01.03.1998 — наст.время, Hyundai MIGHTY [UD] 01.09.2004 — наст.время |
| VALEO | Диск сцепления | NS40 | Nissan Primera седан (P10) 1990 — 1996 |
| VALEO | Диск сцепления | DW38 | Daewoo Matiz (M100) 1998 — наст.время, Daewoo Matiz (M200,M250) 2005 — наст.время |
| VALEO | Диск сцепления | HA10 | Honda Accord седан III (CA4, CA5) 1985 — 1989, Honda Civic хэтчбек IV (EC, ED, EE,EF) 1987 — 1991, Honda Integra хэтчбек (DA_) 1986 — 1989 |
| VALEO | Диск сцепления | HD118 | Hyundai ix35 (LM) 2010 — наст.время, Hyundai Tucson (JM) 2004 — 2010, Kia Sportage II (JE) 2004 — 2010 |
В каталоге интернет-гипермаркета запчастей и расходных материалов для иномарок IXORA — всегда широкий выбор комплектующих. Профессиональные консультанты помогут подобрать оптимально подходящий вариант для вашей модели авто.
Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).
Диски сцепления | Гонки на высшем уровне
Результаты 1–25 1827 г.
$164,95
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
95″>
$174,95
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
204,95 доллара США
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
41″>
229,41 долл. США
Ориентировочная дата отгрузки в США: Понедельник 13.03.2023 Расчетная дата международной отправки: Сегодня
139,95 долларов США
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
0″>
235,00 долларов США
Ориентировочная дата отгрузки в США: 3 апр. 2023 г. Расчетная дата международной отправки: 3 апр. 2023 г.
$124,95
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
95″>
$174,95
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
$138,92
Ориентировочная дата отгрузки в США:
20 марта 2023 г.
Расчетная дата международной отправки:
20 марта 2023 г.
293,25 доллара США
Ориентировочная дата отгрузки в США: 20 марта 2023 г. Расчетная дата международной отправки: 20 марта 2023 г.
$164,95
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
95″>
139,95 долларов США
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
169,95 долларов США
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
95″>
$174,95
Ориентировочная дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
190,00 долларов США
Ориентировочная дата отгрузки в США: Четверг, 09.03.2023 Расчетная дата международной отправки: Сегодня
0″>
$325.00
Ориентировочная дата отгрузки в США: Четверг, 09.03.2023 Расчетная дата международной отправки: Сегодня если заказать сегодня
$152,00
Ориентировочная дата отгрузки в США:
3 апр. 2023 г.
Расчетная дата международной отправки:
4 апр.
2023 г.
155,00 долларов США
Ориентировочная дата отгрузки в США: 3 апр. 2023 г. Расчетная дата международной отправки: Сегодня
$180.00
Ориентировочная дата отгрузки в США:
3 апр. 2023 г.
Расчетная дата международной отправки:
3 апр.
2023 г.
если заказать сегодня
179,00 долларов США
Ориентировочная дата отгрузки в США: 24 апр. 2023 г. Расчетная дата международной отправки: 24 апр. 2023 г.
$134,95
Ориентировочная дата отгрузки в США:
Вторник, 14 марта 2023 г.
Расчетная дата международной отправки:
20 марта 2023 г.
$145,99
Ориентировочная дата отгрузки в США: 27 марта 2023 г. Расчетная дата международной отправки: Сегодня
149,95 долларов США
Ориентировочная дата отгрузки в США:
9 марта 2023 г.
Расчетная дата международной отправки:
10 марта 2023 г.
если заказать сегодня
$493,00
Ориентировочная дата отгрузки в США: Вторник, 14 марта 2023 г. Расчетная дата международной отправки: Вторник, 14 марта 2023 г. если заказать сегодня
$144,00
Ориентировочная дата отгрузки в США:
20 апр.
2023 г.
Расчетная дата международной отправки:
21 апр. 2023 г.
Диск сцепления Valeo для легковых автомобилей
Сцепление является неотъемлемой частью трансмиссии, которая передает мощность двигателя на колеса.
Диск сцепления, также известный как ведущий диск сцепления, представляет собой деталь, расположенную между нажимным диском кожуха сцепления и маховиком. При включении автомобильного сцепления диск зажат между поверхностями трения этих двух частей.
Роль ведущего диска заключается в соединении двигателя с коробкой передач, движущейся с разной скоростью, чтобы постепенно обеспечивать передачу полного крутящего момента во время движения для фильтрации вибраций двигателя.
Комплекты сцепления Valeo Premium
Наши комплекты сцепления премиум-класса обеспечивают рынок оптимальным решением с точки зрения качества и производительности для различных автомобильных потребностей .
Наш ассортимент включает огромный выбор сцеплений для легковых автомобилей и легких коммерческих автомобилей, подходящих для автомобилей со всего мира. Мы предлагаем комплекты сцепления с двухмассовыми маховиками, а также наши комплекты для переоборудования сцепления Kit4P со сплошными маховиками .
Детали сцепления Valeo
В дополнение к комплектам сцепления Valeo предлагает отдельные детали для автомобильного сцепления , включая кожухи сцепления, главные и концентрические рабочие цилиндры (CSC), выжимные подшипники, маховики и многое другое.
Это те же оригинальные детали, которые Valeo предлагает производителям автомобилей, которые вы также найдете в наших комплектах сцепления для вторичного рынка.
Все детали сцепления Valeo изготовлены в соответствии с высочайшими стандартами оригинального оборудования . Лучший в своем классе фрикционный материал Valeo известен своими выдающимися характеристиками.
Некоторые производители даже просят конкурентов Valeo использовать фрикционные покрытия Valeo на своих сцеплениях.
Ценность Valeo
Valeo предлагает оптимальное покрытие для всех ваших потребностей. Приводной диск Valeo обеспечивает отличное соотношение цены и качества для широкого спектра моделей.
Существует множество других причин, по которым следует выбирать детали сцепления Valeo, соответствующие качеству оригинальных комплектующих:
- Valeo — мировой лидер в производстве фрикционных материалов для автомобильных сцеплений .
- Valeo соответствует стандарту качества оригинального оборудования для всех деталей сцепления.
- Наши автомобильные сцепления обеспечивают 100% передачу крутящего момента .
- Наши детали сцепления предназначены для плавного переключения передач и оптимальной защиты коробки передач .
