Электронная система стабилизации esp. Электронная система динамической стабилизации автомобиля поможет в борьбе с заносами

Electronic Stability Program или сокращенно ESP — это популярнейшая из большого количества современных аббревиатур. Которые означают одну вещь — динамическую систему стабилизации. В зависимости от производителя, называться она может по-разному: VDC, ESC, DSC, VSC и т.д., но сути это не меняет, система стабилизации помогает водителю справиться с автомобилем в разных ситуациях.

История развития ESP

В уже далеком 1959 году прообраз современной ESP был запатентован компанией Daimler-Benz и получил название . Но инженерам компании не удалось с первой попытки совершить революцию в автомобильных системах безопасности. Именно Daimler-Benz и довел до ума несовершенную систему. В 1994 году испытания нового, даже на те времена, электронного помощника продолжились на премиальных Мерседесах, а уже через год в 1995 году впервые серийно применилась на купе Mercedes-Benz CL 600. Успешные испытания системы на купе уже несколькими годами позднее позволили устанавливать ESP серийно на Мерседесы S и SL классов.

Основная задача ESP

Систему стабилизации еще называют системой курсовой устойчивости, поэтому не думайте, что путаетесь в терминах. ESP контролируется блоком управления, на который подаются сигналы с множества датчиков. Они отслеживают направление движения машины в зависимости от положения рулевого колеса и педали газа. Кроме того, на блок управления поступает информация о боковых ускорениях автомобиля и ориентации заноса.

Так выглядит блок управления ESP

ESP контролирует поперечную динамику автомобиля, помогая водителю в критических ситуациях, тем самым предотвращая срыв автомобиля в занос или в боковое скольжение. По сути, система стабилизации сохраняет курсовую устойчивость, траекторию движения и стабилизирует автомобиль во время выполнения маневров. А особенно на высокой скорости или на плохом покрытии, когда склонность к сносу или заносу гораздо выше.

Отсюда вытекает и второе простонародное название системы — противозаносная система.

Как работает ESP?

Современные автомобили практически каждой модели могут быть оснащены системой стабилизации, если не в базовой версии, то хотя бы, как опция. Машины любой марки и класса могут комплектоваться ESP и прежней связи со стоимостью транспортного средства уже нет.

Система стабилизации тесно взаимосвязана с , более того без антиблокировочной системы невозможна работа ESP . Кроме того, в процессе стабилизации принимают участие антипробуксовочная система и блок управления двигателем. По своей сути, это единая система, работающая комплексно. Водителю, конечно, не всегда понятны и ощутимы действия системы. Но в то же время она выполняет целый комплекс контраварийных действий.

Электронная система стабилизации активна и работает в любом режиме движения — будь то разгон, торможение или езда накатом. А алгоритм ее работы зависит от каждой конкретной ситуации. Умная ESP даже может регулировать режим работы автоматической трансмиссии, снижая передачу или переходя в зимний режим работы, для сглаживания реакций.

Стоит ли пользоваться кнопкой ESP OFF?

Существует мнение, что система стабилизации мешает опытным водителям справиться с аварийной ситуацией. Например, когда для выхода из заноса нужно поддать газу, а система блокирует подачу топлива. Это так, но только в случае с довольно опытными драйверами. Большинство водителей никогда не бывали в подобных ситуациях и занос их может только напугать. Кроме того нужно учитывать человеческий фактор, когда, например, водитель отвлекся или не успел вовремя отреагировать на экстремальную ситуацию.

Поэтому мы рекомендуем не отключать систему стабилизации, дабы избежать даже малейшую возможность возникновения неконтролируемой аварийной ситуации. Для любителей же экстремальной езды некоторые производители предусмотрели несколько режимов работы ESP , когда система позволяет немного похулиганить и вступает в работу в критической ситуации.

Убедитесь, что на автомобиле установлена ESP

Неоправданно большие деньги просят автопроизводители за такую важнейшую опцию, как ESP. Но все же — это необходимый минимум для безопасного движения. Безусловно, система стабилизации прощает и исправляет многие ошибки водителя, не требуя от него навыков контраварийного вождения. Но все же возможности системы не безграничны и порой не просто не стоит допускать опасных ситуаций.

Поэтому, очень желательным является наличие любой системы стабилизации на автомобиле. Она поможет вам вписаться в поворот или сохранить прямолинейное движение без заноса. Значительная помощь системы будет более эффективной при обдуманных действиях водителя.


Второе название данной системы курсовой устойчивости (СКУ) – система динамической стабилизации или третье — электронный контроль устойчивости (ЭКУ), на английском звучит как Electronic Stability Control (ESC).

Необходимо отметить, что данная технология предназначена для осуществления сохранения устойчивости во время движения автомобиля, а также управляемости машины, благодаря благовременному определению, а также устранению критической ситуации. Начиная с 2011 года в США, Канаде и странах Евросоюза является обязательным условием, оснащение новых легковых автомобилей системой курсовой устойчивости.

Суть курсовой устойчивости

Она обеспечивает удерживание автомобиля в рамках заданной водителем траектории, в различных режимах движения транспортного средства. Такими режимами является свободное качение, повороты, движение по прямой, торможение и разгон.

Курсовая устойчивость в зависимости от производителя имеет следующие названия:

  • VDC (Vehicle Dynamic Control) — Subaru, Infiniti, Nissan;
  • VSC (Vehicle Stability Control) — Toyota;
  • VSA (Vehicle Stability Assist) — Honda, Acura;
  • DTSC (Dynamic Stability Traction Control) — Volvo;
  • DSC (Dynamic Stability Control) у автомобилей Rover, BMW, Jaguar;
  • ESC (Electronic Stability Control) — Hyundai, Honda, Kia;
  • ESP (Electronic Stability Program) у большинства автомобилей Америки, а также Европы.

Видео о том, как работает система стабилизации движения VSC

Её принцип действия и устройство действия можем рассмотреть на примере одной из самых распространенных систем ESP, выпускаемой с 1995 г.

Устройство динамической стабилизации

Она представляет сбой систему активной безопасности, обладающая высоким уровнем.

В неё входят:

  • ASR — антипробуксовка;
  • EBD — распределение тормозных усилий;
  • ABS — антиблокировка тормозов.
  • EDS — электронная блокировка дифференциала;

Устройство:

  • гидравлический блок;
  • блок управления;
  • входные датчики.

Входными датчиками осуществляется фиксация конкретных параметров автомобиля, преобразовывая данные параметры в электрические сигналы. При помощи данных датчиков, технологией динамической стабилизации осуществляется оценка действий водителя, а также параметров движения транспортного средства.

Датчики ESP включают в себя:

  1. Применяются при оценке действий водителя:
    • выключатель стоп-сигнала;
    • датчик давления тормозов;
    • датчик угла поворота руля.
  2. Применяются при оценке фактических параметров движения автомобиля:
    • датчик давления тормозов;
    • датчик скорости поворота;
    • датчик продольного ускорения;
    • датчики угловой скорости колёс.
    • датчик поперечного ускорения.

Блок управления ESP осуществляет приём сигналов от датчиков, и производит формирование управляющего воздействия касательно исполнительного устройства подконтрольных систем активной безопасности:

  • контрольные лампы тормозов, ABS, ESP;
  • переключающие, а также клапаны высокого давления ASR;
  • выпускные и впускные клапаны ABS.

Во время работы осуществляется взаимодействие блока управления ESP, блока управления систем управления двигателем, а также блока управления автоматической КП.

Кроме приёма сигналов, от данных систем, блок управления осуществляет формирование управляющих воздействий, при помощи двигателя, а также автоматической коробки передач на элементы системы управления.

Работа динамической стабилизации обеспечивается гидравлическим блоком ABS/ASR, совместно со всеми компонентами.

Принцип работы системы курсовой устойчивости

Начало аварийной ситуации определяется благодаря сравнению действий водителя, а также параметров движения автомобиля. В том случае, если действия водителя являются различными с фактическими параметрами движения транспортного средства, система ESP осуществляет распознавание ситуации в виде неконтролируемой, и сразу включается в рабочий процесс.

Осуществление движения автомобиля при помощи курсовой устойчивости достигается при помощи нескольких способов:

  • при наличии адаптивной подвески, с помощью изменения степени демпфирования амортизаторов;
  • в условиях системы активного рулевого управления, при помощи изменения поворотного угла передних колес;
  • изменением крутящего момента двигателя;
  • во время притормаживания определённых колёс.

В ESP, изменение крутящего момента двигателя может осуществляться при помощи следующих способов:

  • при наличии полного привода, при помощи перераспределения между осями крутящего момента;
  • в результате отмены переключения передачи в АКПП;
  • в результате изменения угла опережения зажигания;
  • с помощью пропуска импульсов зажигания;
  • в результате пропуска впрыска топлива;
  • с помощью изменения положения дроссельной заслонки.

Система, которая объединяет подвеску, рулевое управление и курсовую устойчивость, носит название интегрированной системой управления динамикой транспортного средства.

Видео про принцип работы BOSCH ESP:

Дополнительные функции в системе динамической стабилизации

Электронный контроль устойчивости транспортного средства обладает следующими дополнительными функциями, а точнее системой:

  • удаления влаги из тормозных дисков;
  • повышения эффективности тормозов во время нагрева;
  • стабилизации автопоезда;
  • предотвращения столкновения;
  • предотвращения опрокидывания;
  • гидравлическим усилителем тормозов и прочие.

Данные системы не имеют практически своих конструктивных элементов. Они представляют собой программные расширения ESP.

  1. Roll Over Prevention (ROP) , являющаяся системой предотвращения опрокидывания, осуществляет стабилизацию движения автомобиля во время угрозы опрокидывания. Исключение опрокидывания происходит благодаря уменьшению поперечного ускорения, вследствие подтормаживания передних колес, а также уменьшения крутящего момента двигателя. При этом в тормозной системе дополнительное давление создаётся при помощи активного усилителя тормозов.
  2. Braking Guard , являющаяся технологией предотвращения столкновения, реализуется в автомобиле, который оснащён адаптивным круиз-контролем. Она обеспечивает опасности столкновения при помощи звуковых и визуальных сигналов. При этом во время критической ситуации происходит нагнетание в тормозной системе. Вследствие этого, насос обратной подачи автоматически отключается.
  3. Система стабилизации автопоезда реализуется в автомобиле, который оборудован тягово-сцепным устройством. Данная система предотвращает рыскание прицепа во время движения автомобиля. Это достигается благодаря торможению колёс, а также снижению крутящего момента.
  4. Fading Brake Support или Over Boost (FBS) является системой повышения эффективности тормозов во время нагрева, осуществляет предотвращение неполного сцепления тормозных колодок с дисками, которое возникает в процессе нагрева, при помощи дополнительного повышения давления в тормозном приводе.
  5. Система удаления влаги из тормозных дисков активируется при скорости более 50 км/час, а также при включенных стеклоочистителях. Система работает за счёт кратковременного повышения давления в передних колёсах. Благодаря этому происходит прижимание тормозных колодок к дискам, а также испарение влаги.

Достоинства ESP и ABS:

Несмотря на тот факт, что система электронного контроля устойчивости уже более 15 лет устанавливается на автомобили, большинство водителей до сих пор не понимает как она работает. При этом существует две крайности: одни полностью полагаются на электронику не принимая в расчёт законы физики, а другие твёрдо уверены, что электроника им только мешает.

Попробуем вместе в этом разобраться.


Массовое внедрение систем контроля курсовой устойчивости началось в конце 90-х годов прошлого века. В то же время произошёл один из самых скандальных случаев в истории компании Mercedes, когда представленный осенью 1997 года новый А-класс (без системы стабилизации) позорно перевернулся на прохождении «лосиного теста». Именно этот случай в какой-то мере стал толчком к массовому оснащению автомобилей системами электронной стабилизации.

Первое время система предлагалась в качестве опции на автомобилях представительского и бизнес-класса. Затем она стала более доступной и для более компактных бюджетных автомобилей. В настоящее время система электронного контроля устойчивости является обязательной (в Европе, США, Канаде и Австралии) для всех новых легковых автомобилей начиная с осени 2011 года. А с 2014 года абсолютно все продаваемые автомобили должны быть оборудованы системой ESP.

Как работает ESP

Задача системы стабилизации помочь автомобилю двигаться в том направлении, куда повёрнуты передние колёса. В простейшем представлении система состоит из нескольких датчиков, контролирующих положение автомобиля в пространстве, электронного блока управления и насоса с раздельным управлением тормозными магистралями каждого колеса (он же используется для работы антиблокировочной системы ABS).

Четыре датчика на каждом колесе с частотой 25 раз в секунду отслеживают скорости вращения колёс, датчик на рулевой колонке определяет угол поворота рулевого колеса, и еще один датчик расположен максимально близко к осевому центру автомобиля — Yaw sensor, фиксирующий вращение вокруг вертикальной оси (обычно это гироскоп, но в современных системах используются акселерометры).

Электронный блок сопоставляет данные о скорости вращения колёс и боковых ускорений с углом поворота рулевого колеса и если эти данные не совпадают, то происходит вмешательство в систему подачи топлива и тормозные магистрали. Важно понимать, что система стабилизации не знает и не может знать правильную траекторию движения , всё что она делает — пытается направить автомобиль в том направлении, куда водитель повернул руль. При этом система стабилизации способна сделать то, что физически не способен сделать ни один водитель — выборочное притормаживание отдельных колёс автомобиля. А ограничение подачи топлива используется для того, чтобы прекратить ускорение автомобиля и максимально быстро его стабилизировать.

Существует два основных случая отклонения автомобиля с намеченной траектории: снос (потеря сцепления с дорогой и боковое скольжение передних колёс автомобиля) и занос (потеря сцепления с дорогой и боковое скольжение задних колёс автомобиля). Снос возникает в том случае, когда водитель пытается выполнить манёвр на высокой скорости, и передние колёса теряют сцепление с дорогой, автомобиль прекращает реагировать на вращение рулевого колеса и продолжает двигаться прямо. В этом случае система стабилизации затормаживает заднее внутреннее к повороту колесо, тем самым удерживая автомобиль от сноса. Занос обычно возникает уже на выходе из поворота и преимущественно на заднеприводных автомобилях при резком нажатии на педаль газа, когда задняя ось поскальзывается и начинает двигаться наружу поворота. В этом случае система стабилизации затормаживает внешнее переднее колесо, тем самым гася начинающийся занос.

На самом деле для динамической стабилизации автомобиля используется выборочное торможение с различной интенсивностью не только одного колеса. В некоторых случаях используется торможение двух колёс одной стороны одновременно или даже трёх (кроме внешнего переднего).

Некоторые водители считают, что система стабилизации мешает им ездить, однако простейший эксперимент на ледовой трассе со среднестатистическим водителем за рулём показывает, что без системы стабилизации у него гораздо больше шансов вылететь с трассы, не говоря уже о том, что лучшее время он способен показать только при помощи со стороны электроники.

Если вы не имеете титула мастера спорта по авторалли и при этом уверены, что система стабилизации мешает вам ездить — значит вы просто не умеете ездить правильно и совершенно не знакомы с законами физики, балансом автомобиля и техникой управления автомобилем. А на дорогах общего пользования не существует ситуаций, где отсутствие системы стабилизации может помочь избежать аварии. Больше всего претензий к системе стабилизации у водителей, которые не понимают простой истины: Электроника пытается направить автомобиль в том направлении, куда повёрнуты передние колёса.

У разных автопроизводителей разные настройки чувствительности и скорости срабатывания системы стабилизации. Это в том числе связано с массой и габаритами автомобиля. Некоторые системы обладают крайне высокой чувствительностью, это сделано потому, что снос и занос проще всего погасить в самом начале, не дожидаясь критических углов отклонения автомобиля от траектории.

Система стабилизации будет лишней только в двух случаях — либо вы хотите эффектно покружиться волчком, либо вы мастер спорта и на гоночной трассе у вас стоит задача проехать как можно быстрее. В этом случае система стабилизации будет мешать использовать управляемый занос для доворота автомобиля (особенно при использовании техники смены скольжения с одной стороны на другую), а ограничение подачи топлива не позволит ускоряться в боковых скольжениях.

При этом даже включенная система стабилизации в разумных пределах позволяет скользить боком в управляемом заносе. Всё, что для этого нужно — не вращать руль в сторону заноса, т.к. это приведёт к моментальному вмешательству электроники (машина скользит в одну сторону, а поворачивая руль вы направляете её в другую). Если же на выходе из поворота вам надо ускориться, а система стабилизации ограничила подачу топлива, то просто поставьте руль прямо, реальное направление движения автомобиля совпадёт с требуемым и система стабилизации прекратит своё вмешательство. То есть необходимо просто ездить правильно, чтобы передние колёса всегда были направлены туда, куда реально едет автомобиль.

Но учиться правильно управлять автомобилем нужно с выключенной системой стабилизации , иначе у вас не будет навыков чтобы определить начало сноса или заноса, и соответственно правильно рассчитывать скорость при выполнении манёвров. Единственной возможностью в случае, если автопроизводитель не предусмотрел возможность отключения электроники штатными средствами — отключить один из датчиков скорости с любого колеса или предохранитель насоса ABS. При этом следует иметь ввиду, что вы также лишитесь антиблокировочной системы и системы распределения тормозных усилий по осям.

Система стабилизации не в силах изменить законы физики и она эффективна до тех пор, пока не достигнут предел сцепления шин с дорогой. Во всех остальных случаях она является главным элементом активной безопасности любого современного автомобиля.

Добрый день, уважаемые читатели.

В этой статье из серии «Системы безопасности автомобиля» речь пойдет о системе активной безопасности ESP . ESP — Electronic Stability Program — система динамической стабилизации или система курсовой устойчивости . Так же как и рассмотренная в предшествующей статье серии , система ESP служит не для устранения аварии, а для ее предотвращения.

Однако в отличие от той же , система динамической стабилизации распространена еще не слишком сильно, и на относительно недорогих зарубежных и тем более отечественных легковых автомобилях ее встретить пока невозможно.

Полагаю, что это дело времени, и лет так через 5 esp станет общепринятым стандартом, а автомобилей без этой системы просто не будут выпускать.

Пришло самое время перейти к подробному рассмотрению системы, однако для начала я хочу привести пример ситуации, в которой esp могла бы помочь избежать ДТП.

Ситуация, в которой ESP могла бы предотвратить ДТП

Итак, предлагаю Вам ознакомиться с видео, в котором автомобиль попадает в занос на сухой дороге и провоцирует ДТП:

Как Вы уже поняли при просмотре видео, виновником ДТП является автомобиль, который попал в занос. Хотя на самом деле нарушают чуть ли не все участники инцидента.

Система ESP позволяет избежать именно таких заносов, например, возникших при попадании колеса или нескольких колес автомобиля на обочину.

Как работает система динамической стабилизации

Постараюсь описать принципы работы системы динамической стабилизации максимально просто, чтобы у Вас не осталось никаких вопросов.

ESP работает следующим образом : система контролирует положение рулевого колеса автомобиля и его реальное направление движения. До тех пор, пока автомобиль едет строго по направлению руля, система не вмешивается в работу.

Однако в том случае, если траектория автомобиля вдруг перестанет соответствовать положению рулевого колеса (такое может произойти в случае заноса или сноса), система немедленно вмешается и поможет водителю избежать ДТП.

Конечно же в реальности работа системы протекает более сложно. ESP является расширением и во многом задействует устройства и механизмы, которые присутствую в ABS. Однако для ESP необходимо наличие также акселерометра (датчика, определяющего реальное направление движения автомобиля) и датчика, определяющего положение рулевого колеса автомобиля.

В случае расхождения результатов двух вышеперечисленных датчиков система ограничивает тормозные усилия, прикладываемые к одному или нескольким колесам (заставляя их тормозить меньше), а в некоторых случаях вмешивается и в работу двигателя (заставляя автомобиль разгоняться или притормаживать).

ESP — это аббревиатура английского обозначения «программа электронной стабилизации» или «электронная система курсовой устойчивости». Что касается того, как работает ESP, то она увеличивает шансы выжить в . Это особенно полезно на скользких поверхностях или при выполнении резких манёвров на дороге, например, при преодолении препятствий или слишком крутого угла поворота. В таких ситуациях это устройство распознаёт угрозу на ранних стадиях и помогает водителю удерживать авто в правильном положении.

Немного истории

Большой шаг вперёд в был сделан в середине 1990-х, когда был введён первый электронный контроль курсовой устойчивости. Первое устройство было разработано немецким поставщиком Bosch, а на первых сериях автомобилей Mercedes-Benz S-класса и BMW 7-й серии впервые установлены новые нормативные конструкции безопасности.

Это было около 25 лет назад. И хотя термин ESP вошёл в повседневный язык, право использовать это название осталось за компанией Bosch, так как именно она запатентовала его. Поэтому во многих других брендах эта система обозначается иначе, например, DSC (BMW), VSA (Honda), ESC (Kia), VDC (Nissan), VSC (Toyota), DSTC (Volvo). Названия различные, но принцип работы один и тот же. В дополнение к ESP наиболее часто упоминается ESC (электронная система контроля устойчивости — электронная система стабилизации) и DSC (система динамического контроля устойчивости).

Все , независимо от их названия, используют высокотехнологичные датчики, центральный компьютер автомобиля и механические меры для оказания помощи в безопасности вождения. Мы часто читаем о высокопроизводительных машинах, имеющих тенденцию к недостаточной или избыточной поворачиваемости, но правда состоит в том, что любой автотранспорт может отклониться от курса, особенно если этому способствуют плохие дорожные условия.

Видео о системе ESP:

Недостаточная поворачиваемость происходит, когда передним колёсам не хватает тяги и автомашина продолжает двигаться вперёд, а не поворачивать. Избыточная поворачиваемость как раз наоборот: машина поворачивает намного больше, чем того желает водитель. Электронная система курсовой устойчивости обе эти ситуации.

Электронный контроль устойчивости — разъяснения

Понять то, как работает программа курсовой стабилизации, довольно непросто, ведь подобное устройство не работает в полном одиночестве. Оно использует другие нормативные устройства безопасности автомобиля, такие как антиблокировочная и антипробуксовочная системы, чтобы исправить проблемы, прежде чем случится авария.

Центр ESP также является центром автомобиля. Этот датчик почти всегда расположен максимально близко к самому центру автотранспортного средства. Если вы сидите в сиденье водителя, датчик будет под вашим правым локтем, где-то между вами и пассажирским креслом.

Если контроль курсовой устойчивости обнаруживает, что автомобиль раскачивается слишком сильно, он , чтобы помочь.

Используя все современные электронные устройства, ESP может активировать один или несколько отдельных тормозов, в зависимости от увеличения безопасности вождения, и контролировать дроссель, чтобы при необходимости уменьшить скорость. Датчик ищет различия между управлением левого колеса и направлением автомобиля и вносит необходимые корректировки в компьютер машины для приведения направления в соответствии с тем, чего хочет водитель.

На видео — тестирование ESP:

Электронные компоненты устройства

Электронная система контроля устойчивости использует ABS и трэкшн-контроль, а также несколько , чтобы сделать свою работу.

Система ABS

До 1990 годов водителю нужно было нажимать на педаль тормоза очень сильно, чтобы удерживать тормозную блокировку и вызывать замедление. С изобретением антиблокировочной системы тормозов безопасное движение стало намного легче. ABS с электронным насосом тормозит быстрее, чем сам водитель, вызывая тем самым недостаточную или избыточную поворачиваемость. ESP использует устройство для устранения проблемы путём активации ABS, по мере необходимости, для отдельного колеса.

Система контроля тяги

ESP также использует контроль тяги для безопасности движения. Если она отвечает за мониторинг движения из стороны в сторону вокруг вертикальной оси, контроль тяги отвечает за движение вперёд-назад. Когда трэкшн-контроль обнаруживает пробуксовку колёс, электронный датчик контроля стабильного положения воздействует на одну сторону.

На видео — что такое ESP автомобиля:

Работает устройство довольно динамично — информация подаётся в автомобиля с помощью трёх типов датчиков:

  • Датчик скорости колеса. Такие датчики стоят на каждом колесе и измеряют скорость в движении, компьютер сравнивает её со скоростью двигателя.
  • Датчики угла поворота рулевого колеса. Эти датчики находятся в рулевой колонке и измеряют направление, которое выбирает водитель в движении.
  • Датчик угловой скорости . Находится в середине автомобиля и измеряет движение из стороны в сторону автомобиля.

Дополнительные возможности

С момента своего запуска, ESP постоянно обновляется. С одной стороны, снижается вес всего устройства (модель производства Bosch весит меньше чем 2 кг), а с другой стороны, увеличивается количество функций, которые она может выполнять.

Система курсовой устойчивости предотвращает скатывание автомобиля, когда он едет вверх по склону. В автоматически поддерживается давление, пока водитель снова не нажмёт на педаль газа.

На видео — принцип действия системы:

Преимущества электронного контроля курсовой устойчивости

Наиболее важную роль ESP играет в безопасности движения, снижая тем самым количество и тяжесть аварий. Почти каждый водитель попадал в неприятные, сложные дорожные условия в какой-то момент, будь то ливень, внезапный град или ледяная дорога. Электронная система контроля курсовой устойчивости, наряду с другими системами безопасности и регулятивными устройствами, на борту современных транспортных средств может помочь сохранить контроль на дороге водителю.

Индикаторы на панели приборов

Индикаторы на панели приборов

Современные автомобили имеют очень много систем самодиагностики, различных датчиков и электронных узлов, которые предупреждают водителя о том, что происходит с автомобилем. Но что делать, если бывают ситуации, когда совершенно непонятно, что хочет от Вас борт компьютер? Давайте разберёмся и расшифруем список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, также не исключена вероятность неисправности тормозной системе.

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя.
Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor).
Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в паре с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобилях, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, которые информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т. д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

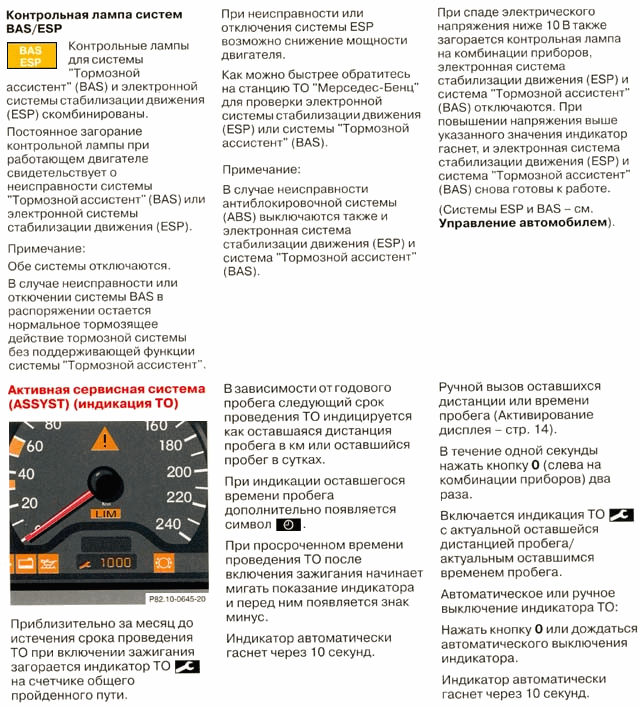

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.

Вышла из строя система предаварийной безопасности (Pre Collision or Crash System — PCS).

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, ряд значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу, а также других авто), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того, как был вынут ключ из замка зажигания. При попытке включения, лампочка горит 3 секунды, а затем должна тухнуть если код ключа был удачно распознан. Когда код не прошел верификацию, то лампочка будет продолжать моргать. Постоянного горение может говорить об неисправности системы

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи «auto» может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Неисправность в электро- или гидроусилителе руля.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Неисправность в системе ABS (Antilock Braking System) или данная система отключена намеренно.

Износ тормозных колодок достиг предельного уровня.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Перегрев или неисправность каталитического нейтрализатора. Обычно сопровождается падением мощности двигателя.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Вышла из строя электронная дроссельная заслонка (ETC).

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS).
Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей..

Индикаторы фильтра макрочастиц (сажевого фильтра) Diesel Particulate Filter (DPF).

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), также может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизельном топливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, возможно ваш спидометр «скручен».

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Дальний свет включен.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут

Не закрыт багажник/капот/дверь.

Открыт капот автомобиля.

Неисправность привода складной крыши кабриолета.

Топливо на исходе.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.
