Чтобы самодельный багажник на крышу автомобиля не препятствовал движению, нужно рассчитать вес этого дооснащения и сделать чертеж.

Дефицит пространства для размещения вещей в автомобиле – нередкая проблема. Решение – самодельный багажник на крышу автомобиля. Такое дополнительное оборудование пригодится автопутешественникам, спортсменам и любителям активного отдыха.

Подготовка

Для увеличения объема багажного отделения можно купить готовый автобокс, но это недешевое приобретение. Если приходится экономить, лучше смастерите самодельный багажник на крышу автомобиля. Для начала нужно выбрать вид конструкции, сделать расчеты и эскиз, подготовить все необходимое.

Виды

Различают три типа емкостей для транспортировки, устанавливаемых над крышей:

• Универсал. Конструкция простая, выглядит как поддон, собранный из металлических реек. Подходит на любой вид автомобиля, будь то микроавтобус, внедорожник или седан. На такой платформе можно перевозить негабаритные вещи – велосипед, лыжи. Рыбаки часто делают багажник на крышу автомобиля для лодки ПВХ своими руками, так как плавсредство занимает немало места.
• Туристические или экспедиционные. Это более прочные модели, более похожие на корзины с днищем. Отличаются большей грузоподъемностью (до 200 кг). Допускается перевозка запасного колеса, спортивного снаряжения и любых других вещей.
• Боксы. Герметично закрывающиеся ящики с обтекаемой формой. Бывают жесткими и мягкими. Жесткие модели изготавливают из полимерных материалов, мягкие – из водонепроницаемой ткани. Закрепляют боксы на поперечины, которые устанавливаются рейлинги.

Можно сделать самодельный багажник на крышу любого типа, но чаще выбирают первый или второй вариант.

Более простое решение проблемы оптимизации места – сделать органайзер в багажник авто. Установка этой конструкции не добавит объема, но позволит навести порядок в грузовом отделении, аккуратно разложив по отсекам и карманам необходимые мелочи.

Материалы

Чтобы самодельный багажник на крышу автомобиля не препятствовал движению, нужно рассчитать вес этого дооснащения и сделать чертеж.

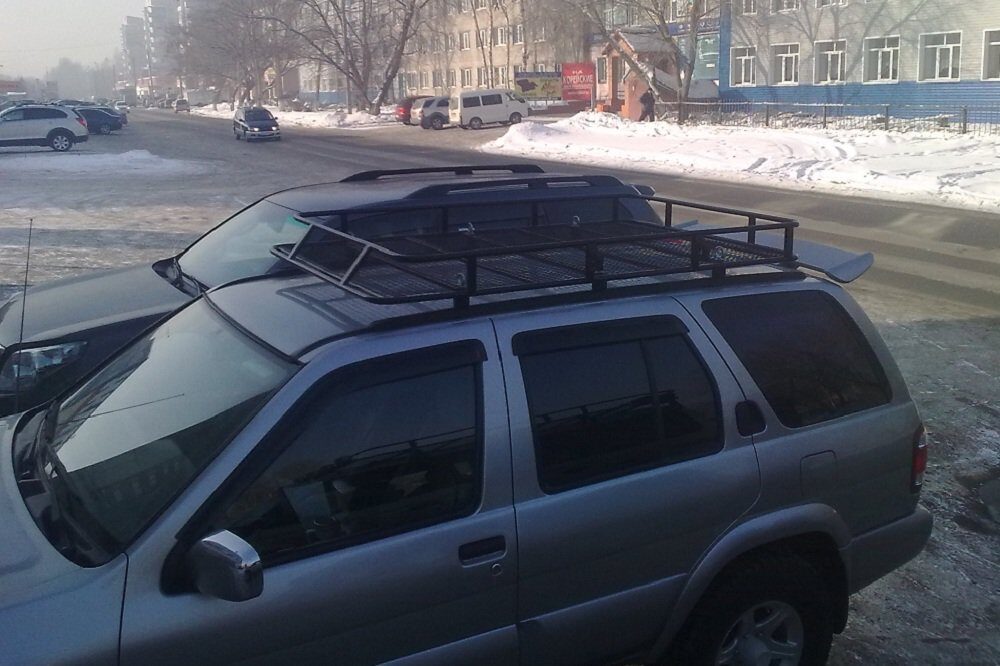

Самодельный багажник на крышу авто

Для монтажа купите профили из алюминиевого сплава. Этот материал удобен своей гибкостью и простотой обработки, он имеет небольшой вес.

Неплохая альтернатива – тонкостенные профильные трубы. Они имеют аналогичные характеристики, но стоят дешевле.

Листовая сталь не лучший выбор материала, чтобы сделать на машину верхний багажник. Ее используют только при недоступности иных вариантов, поскольку материал имеет существенный вес и дорого стоит.

Необходимые инструменты

Для выполнения работ потребуется стандартный набор инструментов:

• болгарка для резки основного материала;
• аппарат для сварочных работ;
• шуруповерт;
• дрель;
• шлифовальная машинка.

Для защиты материала от коррозии и решения эстетических задач самоделку нужно окрасить, поэтому потребуется грунт и автомобильная эмаль.

Изготовление

Начинают работу со снятия замеров. Если есть рейлинги, то замерьте расстояние между ними. При отсутствии этих деталей измерьте крышу, сделав два замера – длина и ширина.

Велобагажник на крышу авто своими руками

На основании мерок сделайте чертеж:

• рассчитайте длину и ширину каркаса;
• определите места для планок, необходимых для обеспечения жесткости;
• продумайте высоту стоек для изготовления бортиков;
• высчитайте число крепежных стоек.

Чтобы не создавать сопротивления при движении, фронтальную часть надо делать обтекаемой. Количество точек креплений зависит от длины. Если этот параметр менее 250 мм, требуется 4 точки крепления, если более – 6.

Из выбранного материала вырежьте заготовки в соответствии со сделанным чертежом. При сборке самодельного багажника на крышу авто из профтрубы приходится использовать сварку. Работы проводятся так:

1. Сварите каркас конструкции.
2. Приварите рейки для усиления днища. Количество перемычек зависит от веса груза, который предполагается возить. Если груз тяжелый, сварите дно из перемычек решеткой.
3. Для обеспечения лучшей аэродинамики к передней части конструкции приварите алюминиевую дугу.
4. Нарежьте из профильной трубы стойки длиной высотой 7-15 см, приварите их к основанию.
5. Уберите наплывы у мест сварки шлифмашинкой.
6. Приварите стойки с пластинами для крепления. Сделать крепежи можно из хомутов глушителя автомобиля. Хомут представляет собой плоскую пластину с одной стороны и дугу – с другой. Нужно отпилить все лишнее, оставив только плоские пластины. Вместо хомутов можно взять скобы в форме буквы «П» с резьбой.

На последнем этапе нужно отшлифовать багажник, обезжирить его. После этого конструкцию покройте слоем грунта. А когда грунт просохнет, окрасьте.

Как закрепить на крыше

Если имеются штатные рейлинги, то закрепить собранную конструкцию будет несложно. Рейлингами называют продольные планки, установленные вдоль крыши. К ним и прикручивают сделанную конструкцию.

Алюминиевый багажник на крышу

Если рейлингов нет, придется фиксировать багажник в углублениях водостоков, расположенных на крыше. Этот способ сложнее, для него нужно купить специальные Г-образные кронштейны. Такие крепления не вредят покрытию и не требуют сверления отверстий, но сильно нагружать багажник на этих кронштейнах нельзя.

Рекомендации по эксплуатации

Чтобы сделанный своими руками автомобильный багажник смотрелся как тюнинг, дополните его оборудованием, обеспечивающим удобство. Попробуйте поставить:

• небольшие противотуманные фары для подсветки;
• веткоотбойники – это оборудование понадобится для поездок в лес;
• дополнительную антенну для улучшения качества сигнала при поездках в отдаленные области.

Установка верхнего багажника законна, если на крыше есть рейлинги или ригели. В этом случае монтаж дополнительного оснащения не является переоборудованием, брать разрешение на установку не требуется.

Органайзеры в багажник

Изготовить органайзер в машину своими руками в багажник намного проще. Его можно сшить из плотного материала со вставками из пенополиуретана. Материал гибкий, поэтому органайзер встанет в любое место.

Читайте также: Как убрать рыжики с кузова автомобиля ВАЗ 2108-2115 своими руками

Его можно сделать в виде сумки с крышкой или в виде ящика, разделенного перегородками на секции. Чтобы закрепить органайзер на обшивке, пришейте к его дну несколько полосок липучек.

Органайзеры в багажник

Форму и размеры органайзера выбирайте в зависимости от места установки. Продумайте количество карманов, отделений и отсеков, чтобы можно было разложить все необходимые мелочи.

Изготовление самодельных приспособлений для перевозки вещей поможет освободить салон и сделать поездку удобнее. Если же навыков в изготовлении таких конструкций нет, то их можно приобрести готовыми. Багажники и органайзеры выпускаются для автомобилей любых марок.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

багажникинструментыкреплениекрыша автосамодельный багажник

03.08.2020 0

Багажник на крышу автомобиля своими руками (самодельный)

Горнолыжный сезон не за горами, а это значит, что пора задуматься о том, как вы собираетесь транспортировать лыжи в горы. Если вы похожи на большинство людей, у вас, вероятно, нет багажника на крыше для лыж.

Но не волнуйтесь, сделать багажник на крышу своими руками не так уж сложно и дорого. Кроме того, это отличный способ сэкономить деньги и проявить творческий подход!

В этом пошаговом руководстве мы покажем вам, как сделать багажник на крышу автомобиля, который обеспечит безопасность ваших лыж на пути к склонам.

Что мне понадобится?

Для этого проекта вам понадобятся следующие материалы и инструменты:

Инструменты:

• Митра пила
• Сверла и сверла
• Настольная пила
• Сандер
• Фреза с закругленной фрезой
• Болты, U-образные болты и винты

Материалы по теме:

• Поддоны деревянные
• Обрезки фанеры
• Льняное масло
• Прочее — кронштейны от спутниковой антенны, сломанные качели и подлокотники от сломанного офисного стула (можно использовать заменители)

Если это покажется вам слишком большим, вы всегда можете взять с собой лыжная сумка в убере.

Шаг 01: Получение дуба

Мы собираемся сделать багажник на крышу из дерева. Для этого мы можем использовать прочную, легкую древесину, такую ​​как дуб. При выборе дуба лучше всего использовать перепрофилированный дуб.

Вы можете купить их очень дешево на местной ферме. Подберите хорошие поддоны. Затем нам нужно использовать настольную пилу или рейсмусовый станок, чтобы разрезать его, потому что дуб часто бывает шероховатым.

Если у вас нет рейсмусового станка, не беспокойтесь, с ним можно справиться и с помощью настольной пилы. Если это сложно, вам понадобится рейсмусовый станок.

Шаг 02: Создание базового блока

Чтобы сделать базовый блок, мы будем использовать кусок дуба диаметром около 3.5 дюймов. Пожалуйста, убедитесь, что вы обрезали грубые углы и края дерева, чтобы получить хороший материал, который находится под ним.

Затем разрежьте дуб на четыре 6-дюймовых куска, а затем сделайте фаску на каждом из этих четырех блоков.

Чтобы получить красивый гладкий и круглый край, мы можем использовать насадку для закругления в вашем фрезере. Наконец, мы можем получить готовый блок с гладкой поверхностью, используя наждачную бумагу.

Шаг 03: Сверление отверстий

Затем вам нужно просверлить большое 1-дюймовое отверстие в середине каждого из этих блоков. Пожалуйста, убедитесь, что вы просверлили это отверстие примерно наполовину через блок.

После этого мы можем просверлить меньшее отверстие, например, размером 3/8 дюйма, в оставшейся части каждого блока. Мы можем использовать эти маленькие отверстия, чтобы прикрутить блок к крыше автомобиля.

Шаг 04: Откройте отверстия багажника на крыше

Базовые точки стойки почти готовы. Давайте удалим пластиковые зажимы, которые закрывают отверстия для болтов на крыше, чтобы вы могли установить блоки на крышу.

Шаг 05: Завершите базовые блоки

Теперь вам нужно вырезать 3-дюймовый узкий верх, прежде чем вы продолжите и прикрепите блок. Убедитесь, что эти выемки имеют глубину около ¼ дюйма и ширину 3 дюйма.

Чтобы разрезать канал, мы можем сжать четыре блока вместе. Для этого можно использовать настольную пилу. Убедитесь, что упор настольной пилы установлен на расстоянии 2 дюймов от лезвия, а глубина установлена ​​на 14 дюймов.

Начните резать первый, а затем отодвиньте упор от лезвия примерно на 1/8 дюйма дальше, где должен быть сделан второй пропил. Теперь мы можем отодвигать ограждение от лезвия все дальше и дальше и, в конце концов, закончить канал.

Выветривание — это то, о чем вы должны беспокоиться при использовании пиломатериалов для этого багажника на крышу автомобиля, сделанного своими руками. Итак, нам нужно нанести на блоки льняное масло, так как льняное семя намного превосходит уретановое покрытие!

Поскольку древесина может впитывать льняное масло, мы можем повторно обрабатывать древесину всякий раз, когда это необходимо. без шлифовки с использованием этой техники. Кроме того, вы можете даже покрыть эти блоки морской эпоксидной смолой и стекловолокном, чтобы придать им дополнительный слой прочности.

Шаг 06

: Установка базовых блоков на крыше

Блоки готовы, теперь нам нужно установить готовые блоки на крышу автомобиля. Используйте метрические винты № 6 и шайбу и прикрепите каждый блок к крыше автомобиля.

Шаг 07

: Изготовление поперечных рельсов

Теперь вам нужно построить поперечные перекладины, и снова мы можем использовать дубовый поддон. Используя рейсмусовый станок, настольную пилу и торцовочную пилу, отрежьте две части длиной 40 дюймов, шириной 3 дюйма и толщиной 1 дюйм. Используйте закругляющую насадку фрезера, чтобы красиво закруглить края рейки.

Пожалуйста, оставьте от 4 до 6 дюймов на каждом углу квадрата. Каналы каждого блока предназначены для размещения таких компонентов. Отшлифуйте рельсы, чтобы выровнять поверхность.

После этого можно нанести льняное масло. Напомните себе еще раз обработать рельсы морской эпоксидной смолой и стекловолокном для дополнительной прочности.

Следующим шагом будет установка направляющих на блок. Мы можем использовать низкопрофильный винт с шайбой #8 x 2″ GRK, чтобы прикрепить эти рельсы к блокам. Чтобы рейки не расходились, предварительно просверлите отверстия.

Шаг 08: Делаем держатель для лыж

Теперь вам нужно сделать две ловушки для лыж. Отрежьте два куска длиной 3/4 фута, шириной 3 дюйма и толщиной 1 дюйм из того же дубового поддона. Мы также должны вырезать два дополнительных куска дуба, чтобы создать пространство между дождем и ранее вырезанным куском.

Каждый рельс должен состоять из двух частей толщиной один дюйм каждая. Вы можете выбрать длину и ширину соответственно. Эти две части прибиты к рейке на расстоянии трех с половиной футов.

После этого вы можете прикрепить секцию длиной 3 фута к верхней части двух частей, которые мы закрепили. В задней части автомобиля должны быть выровнены эти два держателя для лыж.

Шаг 09: Готово!

Вот оно! Багажник на крыше готов. Вы будете поражены, увидев, насколько прочным является деревянный багажник на крыше. С другой стороны, стыдно покупать эти выпускные вечера на рынке, не упуская удовольствия от их изготовления.

Прочтите наше руководство по как перевозить лыжи в машине советы и рекомендации по установке и переноске лыж.

Нижняя линия

Мы надеемся, что вам понравилось это полезное руководство о том, как сделать свой собственный багажник на крышу для вашего автомобиля. Мы думаем, что это отличный способ сэкономить деньги и проявить творческий подход к лыжному снаряжению. Дайте нам знать, как это получается для вас, и если у вас есть какие-либо собственные советы или хитрости, чтобы поделиться.

Совместное использование заботу!

18 акций

самодельных перекладин для багажника на крышу, которые отлично работают! | Страница 2

Привет всем,

Я прочитал сообщение, что кто-то использовал 1/2 кабелепровода и сплющил концы вниз, чтобы вставить их в пазы багажника на крыше. Он сказал, что использовал С-образные зажимы. Теперь я как бы писк, когда дело доходит до траты денег на вещи, которые я не буду часто использовать, поэтому я хочу сделать что-то свое. Я не мог переварить С-образные зажимы и не покупайтесь, чтобы не испортить черную отделку стойки. Итак, вот что я сделал:

Я снял переднюю пластиковую крышку (сдвиньте ее вперед) и посмотрел на канал/канавку. Я порылся в корзине с запасными болтами и нашел 8 квадратных гаек с соответствующими болтами. Как и другой человек, я купил кабелепровод и отрезал 2 куска до нужной длины, чтобы они плотно прилегали после того, как концы были обжаты. (Было бы неплохо, если бы вонючие направляющие стойки не были установлены в форме легкой буквы V). Концы не были обжаты полностью плоско, чтобы не допустить дребезжания поперечин.

Затем я вставил по 1 квадратной гайке и болту с каждой стороны, затем перекладину и еще одну гайку/болт. Я затянул гайку/болт в сборе к стержню, и ВАУ!! Она прочнее заводских поперечин. Кстати, я использовал стальной трубопровод 3/4 дюйма.

Общее время работы: 30 минут
Общая стоимость 5,96 долл. США (лучше, чем 140 долл. США)
Общий вид: Потрясающе!! Делиться
