Самоделки на ободрышах – Самодельный цельнорамный вездеход на подвеске ЧЕБОКА

Самодельный цельнорамный вездеход на подвеске ЧЕБОКА


Какой красавец, не правда ли? Тогда давайте разберемся, как этот вездеход строил автор, на форуме Луноходов.нет его ник mishanya68.

Характеристики и компоненты вездехода: полноприводный 4х4, цельнорамный на подвеске, двигатель и кпп от оки, раздатка от нивы, мосты с пневмоблокировками, колеса кразовские безкамерки ободрыши. Подвеска – А-образный + тяга панара, стойки с пружинами. Ход подвески в пределах 25 – 30 см, кузов открытый.

Эскиз крепления А-рычага к мосту


Рычаг крепится к мосту, как клюшки на пружинной подвеске, к раме через ШС. Пунктиром – панара.

Рисунок протектора шин был выбран следующий, т.к. вездеход будет ходить в основном по лесным дорогам, кустарникам. На воде будет держаться уверенно.


Вот такой профиле гиб сделал автор для гибки заготовок на бедлоки

Заготовка для конусов

Конус с бедлоком в сборе

Готовый диск

Колесо в сборе


Довариваем остальные конусы и можно приступить к капиталке двигателя и коробки, переборке и перечулковке мостов. И только после этих действий приступаем к основному строительству.

Рама ЧЕБОКИ цельная и вот как он выглядит на колесах:



Ставим мотор


Немного конкретики: клюшки взяты от нивовских тяг, саленблок у рамы с задней стойки 2108. Чулок переднего моста пришлось переделать, чтобы сместить редуктор на сторону водителя — это дает возможность более удобно разместить раздатку и карданы.

Чтобы избежать спуска колес (напомню они у нас безкамерки) в каждое необходимо залить 2,5л логвея и 2,5л тосола, в вывешеном состоянии прокручиваем минут 5. После проделанных манипуляций, держат минимум 3 недели.

Ставим раздатку, на фото подвеска в среднем положении, для ориентира приставлена 1 метровая линейка.


Проверяем ход подвески – поднимаем колеса по диагонали на 220 м от земли и видим, что ход стоек почти исчерпан и ограничен штатными отбойниками.

Ставим все агрегаты на раму и занимаемся дальнейшим строительством корпуса

Передние тормоза

Обшиваем листовым алюминием

Первый выезд ЧЕБОКИ

Подводим небольшой итог проделанной работы над созданием вездехода


Агрегат получился довольно огромным, в гараж еле помещается, от верха до потолка 5 см.

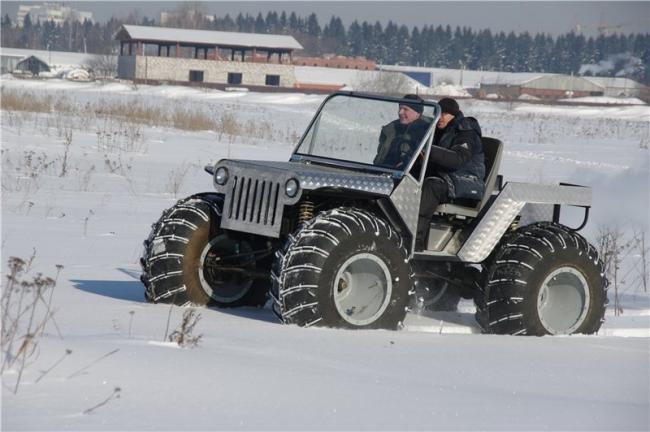

ЧЕБОКА на просторах

Здесь хорошо видна работа блокировок

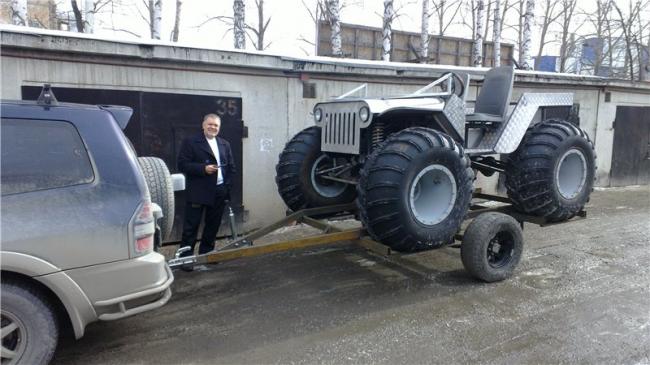

Еще автор сварил прицеп для перевозки вездехода:


Немного видео






Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Вездеход переломка на ободрышах: подробное описание с фото

Самодельный вездеход преломка на шинах ободрышах: подробное описание с фото всех этапов работ, а также видео испытаний вездехода на суше и воде.

Умелец Эдуард Мурашов построил вездеход своими руками всего за 6 месяцев, работы проделано очень много, донором послужил купленный автомобиль Ока, рама и все крепления сварены самостоятельно, узел перелома рамы сделан из поворотного кулака переднего моста Уаза, из покрышек вырезаны ободрыши.

Все этапы работ по сборке вездехода показаны на этих фотографиях.

Из профильной трубы сварена передняя часть рамы.

Затем задняя часть переломной рамы.

Доработка карданных валов.

Узел перелома рамы сделан из поворотного кулака Уаза.

Установка раздаточной коробки от Нивы.

Дифференциал в коробке Оки заварен, чтобы передавать крутящий момент на раздаточную коробку.

Следующий этап установка двигателя и изготовление под него креплений. Двигатель Ока 0,7 л мощность 33 л.с.

Сделаны крепления под двигатель и коробку.

Поворот вездехода осуществляется поворотом одной части рамы относительно второй.

На передний бампер установлена лебёдка от квадроцикла.



Изготовлены колёсные диски.

Из покрышек вырезаны ободрыши.

Автор предусмотрел и сделал защиту для соска камеры.

Продолжаются работы по сборке кузова, вмонтирована панель приборов.

Изготовление тента для тележки.

Кузов обшивается листовым алюминием.

После покраски.

Рекомендую посмотреть видео где показаны возможности вездехода.

Видео: заплыв вездехода.

Вездеход плывёт.

Автор самодельного вездехода: Эдуард Мурашов.

sam-stroitel.com

Вездеход на ободрышах Восьмерочка | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг« сегодня мы  с вами рассмотрим конструктивные особенности самодельного вездехода «Восьмерочка» на колесах ободрышах и кузовом ВАЗ 2108 . Пошаговые фото сборки и видео испытаний прилагаются. Вездеход повышенной проходимости «Восьмерочка» сконструировал и собрал из узлов и агрегатов исключительно Отечественной автомобильной техники Олег Бурлаковский. По рассказам автора, выезжая в лес на УАЗах постоянно сталкивались с проблемой проходимости, УАЗик конечно и внедорожник, но все же не везде на нем можно проехать, приходилось нередко пользоваться лебедкой. По этой причине мастер решил создать универсальный вездеход, чтоб без каких либо проблем можно было проехать где угодно, по грязи, буеракам, оврагам, водным преградам и снежным заносам.

В качестве донора была взята старенькая «восьмерка» от нее на вездеход пошел двигатель внутреннего сгорания с водяным охлаждением, механическая коробка переключения передач, а так же сам кузов и рулевое управление в сборе соответственно.

Мосты УАЗ военные , раздаточная коробка от Советского армейского грузовика ГАЗ-66, рама самодельная сваренная из профтрубы прямоугольного сечения, колеса «ободрыши» КРАЗ 1300 мм высота и 500 мм ширина.

Давайте перейдем к просмотру пошаговых фото сборки вездехода.

Материалы



  1. ДВС ВАЗ-2108
  2. Раздаточная коробка ГАЗ-66
  3. профиль металлический прямоугольного сечения
  4. рессоры
  5. колеса ободрыши КРАЗ
  6. КПП ВАЗ-2108
  7. мосты УАЗ (военные)
  8. кузов восьмерка

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. измерительный и слесарный инструмент
  6. умелые руки

Пошаговые фото сборки вездехода своими руками.   Обдирка шин и нарезание протектора.  Примерка мостов.  Диски вот такого рода.  Рама из профтрубы прямоугольного сечения.  Рессоры.  Установка двигателя на раму вездехода.  Заварен дифференциал.   Установка кузова ВАЗ-2108.  Топливный бак.  Пассажирское сидение.  Встреча с сотрудниками ГИБДД по словам автора прошла нормально, просто сфотографировали и отпустили с Миром))  Покраска.  Нанесения рисунка «Папоротник»  Зимний выезд.



Вездеход

www.samodelkindrug.ru

Самодельный вездеход на шинах низкого давления (41 фото+видео испытаний)

Вездеход самоделка на шинах низкого давления, с полным приводом и рамой переломного типа.

Представляем Вашему вниманию, самодельный колёсный вездеход «переломку». Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

Материалы использованные для постройки вездехода:

  • ДВС — Tiger-390Е мощностью 13 л.с.
  • КПП 5 ступ. от автомобиля Golf-2.
  • Сцепление и ШРУСы так же от Golf.
  • Мосты от ВАЗ классика.
  • Профильные трубы.
  • Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сварена из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Мосты от ВАЗ «классика».

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель, установили карбюратор К65С, после чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.



Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.
Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

avto-samodelkin.ru

шины низкого давления из грузовых колес для вездехода, УАЗа, Нивы, караката

Фото 1

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Что такое ободрыши и для чего они нужны?

Фото 2Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

Если:

  • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
  • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
  • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Фото 4Для самостоятельного создания ободрышей понадобятся:

  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

Сперва:

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

Далее:

  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Фото 3

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

Далее просто:

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

Теперь:

  1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
  2. Шлифуем каркас.
  3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Плюсы и минусы

Фото 6У ободрышей много преимуществ перед купленными колесами:

  1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
  2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
  3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
  4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
  5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

  1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
  2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
  3. Колеса изнашиваются намного быстрее обычных.
  4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
  5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
  6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Видео по теме

Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

Заключение

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

rcycle.net

Самодельный вездеход на шинах низкого давления: фото и описание

Самодельный вездеход «переломка» на шинах низкого давления, для поездок на охоту и рыбалку по тайге.

Представляем Вашему вниманию самодельный вездеход с рамой переломного типа, рама с узлом перелома на базе передней ступицы автомобиля УАЗ. Рама сделана из профильной трубы 40 Х 80 Х 2 мм.

На вездеход установлен бензиновый двигатель воздушного охлаждения LIFAN 15 л.с. с электростартером и катушкой освещения. Установлена КПП и мосты от ВАЗа (отреставрированные, заменены все сальники и подшипники полуосей, включая сальник редуктора). Сцепление ременное. Сделаны гидравлические тормоза на передней оси. Рулевая колонка ВАЗ 2110 с регулировкой. Педальный узел от классики. Колеса «ободрыши» на сварных дисках.

Габариты вездехода:

  • длина — 320 см,
  • ширина — 190 см,

Вес машины — 470 кг, грузоподъёмность — 400 кг.

Вездеход отлично передвигается по снегу, болотам и рекам. Высокую проходимость ему обеспечивают большие колёса «ободрыши» от грузовой техники.

Раздаточная коробка от Нивы.



Сделаны самодельный колёсные диски.





auto-samodelki.ru

Вездеход переломка 4х4 «Архангельск»


Автор планировал свой вездеход, как вездеход переломной конструкции с полным приводом, который должен быть комфортным для дальних вылазок на рыбалку или охоту. Вездеход вмещает до двух человек, а так же около двухсот килограмм груза. перед началом строительства автор произвел большое количество расчетов, а так же сделал схемы основных конструкций вездехода.

Для создания этого вездехода автору потребовались следующие материалы:
1) Мосты от газ-44
2) колеса ви-3
3) Двигатель 20 л.с.
4) Вариатор от снегохода буран
5) Коробка переключения передач от пежо 206
6) распределительная коробка от автомобиля Нива.
7) профильная труба

Рассмотрим более детально этапы постройки данного вездехода.

Для начала автор набросал несколько схем конструкций вездехода.


Рама вездехода планируется по такой схеме и будет создаваться из профильной трубы размером 40 на 20 на 2 и 20 на 20 на 2.

Каркас кабины и кунга планируется сделать из точно такой же трубы:


Ведущий вариатор сафари будет адаптирован под китайский двигатель вездехода. ведомый вариатор будет сделан по заказу на валу и двух корпусных подшипниках.
На концах данного вала будут располагаться фланцы от нивы. Один из них будет направлен вперед, для будущего размещения лебедки. На второй фланец будет прикручен диск сцепления через проставку, а шлицевая часть часть диска будет посажена на первичный вал коробки переключения передач.
Диск сцепления хорош еще тем, что в нем есть амортизаторы, которые будут сглаживать удары трансмиссии. Сложность такой схемы заключается в том, чтобы отцентрировать валы коробки передач и вариатора.

Автор считает обязательным установку блокировки, как вариант самоблокирующийся дифференциал в коробке переключения передач. Хоть и используется блокировка не часто, но все же иногда она нужна.

Сомнения в схеме одолевали только по поводу распределительной коробки.
Для проверки автор рассчитал передаточные числа как с раздаточной коробкой так и без.
Вариант с установленной раздаточной коробкой:


без нее:

Как видно вариатор начинает работать после двух тысяч оборотов, поэтому вариант с установкой раздаточной коробки выглядит получше, так как минимальная скорость вездехода в 1 километр в час позволяет ему легче преодолевать глубокий снег, бревна, колеи.

Возможно планируется замена вариатора сафари на вариатор каюр для четырехтактных двигателей 3600 оборотов в минуту.

Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Касательно раздаточной коробки: с ней общий вес вместе с двигателем и вариатором будет выше, а мощность двигателя установленного с ней ниже, с другой стороны автору не требуется для своих нужд мощный двигатель. Поэтому было рассмотрено еще несколько вариантов.

Одним из них была установка двигателя 20 л. с. с вариатором и раздаточной коробкой, по массе и выдаваемой мощности подобная конструкция будет средней. Автор не хочет отказываться от раздаточной коробки потому что дифференциал в ней сможет гасить удары трансмиссии, что положительно скажется на ресурсе машины.

Но так же автор рассмотрел и конструкцию без раздаточной коробки. С вариатора идет выход сразу на коробку переключения передач от переднего привода. Подобная схема как раз требует двигателя от 20 л.с. и наличия самоблокировки в коробке передач.

Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Для наглядности автор даже сделал таблицу с плюсами и минусами обеих схем:
Вездеход переломка 4х4 «Архангельск»
А тем временем были куплены колеса ви-3 облегченные.

А так же начались работы по сборке основных узлов вездехода.

Был подготовлен кулак от газ-66, который планируется к установке на будущую раму вездехода, однако автора смутил большой вес конструкции:

Вездеход переломка 4х4 «Архангельск»
После того как у автора появились колеса для вездехода, он начал готовить мосты от газ-44 к установке на вездеход:
Вездеход переломка 4х4 «Архангельск»
Затем автор приступил к созданию рамы вездехода:
Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Изначально автор планировал сделать узел перелома по схеме Uvat, но так как мосты были тяжелее чем предполагалось, то для большей надежности был сделан более тяжелый узел схемы Тром8.

Ниже представлен чертеж, где можно увидеть высоту полурам вездехода:

Вездеход переломка 4х4 «Архангельск»
Токарные работы по деталям для узла перелома были завершены:
Вездеход переломка 4х4 «Архангельск»

После чего был сделан узел перелома рам вездехода:

Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Следующим шагом автор решил заварить дифференциал в коробке передач:
Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
А так же приобрел кулису специально под свою коробку переключения передач:Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Ведомый вариатор все же решено было установить бурановский, выполненный на самодельном валу из СТ45:
Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
так же был установлен двигатель. сама коробка передач, раздаточная коробка и вариатор. Установлено рулевое управление и сиденье. Двигатель был установлен на бурановском подрамнике, который расположен на резиновых подушках.Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Кулиса была укреплена:
Вездеход переломка 4х4 «Архангельск»
Затем был установлен глушитель:
Вездеход переломка 4х4 «Архангельск»
Вездеход переломка 4х4 «Архангельск»
Был использован тормоз от скутера для переднего моста вездехода:
Вездеход переломка 4х4 «Архангельск»
Подключены педали газа и тормоза:
Вездеход переломка 4х4 «Архангельск»
Был снят вариатор для установки дискового тормоза:
Вездеход переломка 4х4 «Архангельск»
А вот задний карданный вал с подвесным подшипником:
Вездеход переломка 4х4 «Архангельск»
Рулевая тяга была изменена на прямую, для большей надежности:
Вездеход переломка 4х4 «Архангельск»

Автор вездехода с ником «ф7800» на сайте луноходов.нет из города Архангельск.

Источник

Вездеход переломка 4х4 «Архангельск»

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru
