Подогрев руля в машине своими руками

Подогрев руля, равно как подогрев сидений, зеркал, стёкол, салона, это не баловство и не роскошь, а показатель того, что человек живёт в цивилизованном мире. Все перечисленные опции в машине очень удобны, и помогаю водителю сосредоточить внимание лишь на дороге, а не на запотевших стёклах или на своих озябших пальцах.
Но сейчас есть время рассказать только о том, как самостоятельно собрать руль с подогревом. Для начала нужно купить на разборке руль, ведь родной можно испортить в процессе работы. Понадобится ещё нагревательный элемент, которым может быть как провод, вытянутый из подогрева сидений, так и отдельная проволока из нихрома.

А также нужно будет готовый намотанный руль закрыть новым чехлом, который можно купить или сшить из кожаных выкроек.

Из инструментов нужны будут:



  • острый нож и ножовочное полотно;
  • маркер;
  • лавсановая изолента;
  • клей для пластмасс;
  • изолента или скобы для фиксации;
  • электрический паяльник.

Ну, а дальше проще будет разобраться со всеми особенностями предстоящей работы по порядку.

  1. В купленном руле необходимо прорезать канавки для укладки нагревающего провода, если не хотите чтобы поверхность руля была с рёбрами. Первоначально места для прорезания канавок нужно наметить, для этого нужно равномерно обмотать руль по спирали проводом.

Вытащенный из комплекта подогрева сидений провод имеет длину около 7 метров. Если вы используете для намотки нихромовую проволоку диаметром 0,45 мм, тогда отрезайте от неё кусок такой же длины. Концы провода для подключения должны проходить по нижней спице руля к центру.

  1. Прорезайте каналы для провода на такую глубину, при которой провод, уложенный в них, утопиться более чем на половину своего диаметра, но не глубже. Удобнее всего резать пластмассу ножовочным полотном. Ножом лучше сделать предварительную разметку, и обрезать заусенцы в дальнейшем.
  1. Дальше укладывайте провод в каналы, временно закрепляя его с помощью кусочков изоленты.
  1. Теперь обматывайте руль лавсановой изолентой, надёжно закрепляя нагревающий провод, и сглаживая наружную поверхность руля. Только не используйте для обмотки виниловую изоленту или другую плёнку, они же при нагреве текут, теряя свою жёсткость.
  1. Вот можно и обшить руль, с установленным подогревом, новым чехлом. Для стяжки чехла из натуральной кожи лучше всего использовать толстые шёлковые нитки, так как они меньше рвутся.
  1. И наконец, самое сложное, сейчас нужно будет установить и подключить собранный руль с подогревом.

Естественно сначала необходимо снять родное рулевое колесо с машины. Снимая руль на своей машине, вы найдёте за клавишей звукового сигнала, или подушкой безопасности, контактные кольца или скрученную улиткой ленту.

Остаётся только найти два разноимённых контакта, к которым можно подключить свой подогреватель руля.

А дальше по схеме автомобильной проводки нужно поставить предохранитель в цепи максимум на 10 А.  Не забудьте также использовать термореле, которое вы вытащили из комплекта подогрева сидений. Можно предусмотреть отдельный выключатель, или же включать подогрев руля совместно с подогревом сидений через общую клавишу.

  1. Последнее, что нужно сделать, это собрать все обратно: подключить звуковой сигнал, подушку безопасности, закрыть все открытые крышки.

Остаётся только подвести итог. Работа по доработке руля не сложная и не потребует больших затрат на покупку материалов и инструментов. Нагрузка от дополнительного оборудования на электроцепь автомобиля не большая, и составляет всего 30 – 35 Вт.

Самое главное заключение, которое можно сделать после опробования руля с подогревом, состоит в том, что нужно было давно уже установить такую опцию на руль. Также не забудьте следить за зарядом аккумулятора.

Удачи на дорогах!!!



Автор: Куликов Владимир,  Ярославская область.

 ОБЯЗАТЕЛЬНО !!!

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

как сделать руль с подогревом самостоятельно

Особенности и преимущества подогрева рулевого колеса

Подготовка руля

В сильные морозы, которые в нашей стране бывают достаточно часто, холодный руль способен создать существенный дискомфорт автомобилисту, который вынужден постоянно держаться за рулевое колесо рулями. Рулить в перчатках не очень удобно – каждый кто пробовал, знает об этом. В связи с этим многие задаются вопросом – где можно специальную оплетку на руль с подогревом купить и как ее установить? В

Специальный комплект для подогрева представляет собой теплопроводящий провод, закрепляющийся на штатном рулевом колесе. Оба конца подключаются к бортовой сети транспортного средства и обеспечивают работу устройства. Существуют более сложные и совершенные комплекты, которые содержат также регулятор для регулировки силы излучаемого тепла.

Рекомендации по выбору чехлов

Систему проводов лучше всего закрыть с помощью кожаного чехла. Его можно приобрести в готовом виде, но в этом случае нужно тщательно подбирать размер. При этом обязательно следует учитывать то, что под влиянием толщины изоляции и элемента подогрева рулевое колесо будет увеличено. Изделие из кожи рекомендуется заранее распарить либо же смягчить материал посредством обработки в спирте. Благодаря таким мероприятиям кожа растянется и отлично сядет на колесо. Подобный чехол можно также сшить своими руками, но для этого надо обладать хотя бы минимальными швейными навыками.

Рекомендуем: Виды и параметры колесных дисков

Обогрев для руля — вещь, полезная не только для автомобиля, но и для мотоцикла. Особенно, если человеку нужно ездить в холодное время года. На голову можно надеть шапку и шлем, а тело утеплить курткой, но согреть руки сложнее — крутить руль или управлять мотоциклом в рукавицах неудобно, а без них руки замёрзнут.

Подогрев руля — это хорошее приспособление, повышающее комфорт управления транспортным средством. Однако у него есть несколько недостатков, которые можно и исправить. Если ручки с обогревом просто обмотать изолентой, они будут выглядеть не очень привлекательно. Это можно легко замаскировать с помощью красивого чехла. Другой минус — более существенный: подогрев весьма затратен в отношении потребления энергии. Можно установить лампу ночного света с меньшей мощностью.

Что требуется для работы?

Старая накидка на кресло с подогревом

Для повышения уровня комфорта при эксплуатации своего автомобиля необходимо купить и установить оплетку на руль с подогревом. Сразу отметим, что существуют готовые комплекты, а также можно сделать подогрев самостоятельно из старого неиспользуемого авточехла с подогревом. Чтобы правильно выполнить эту работу, вам понадобится следующий набор инструментов, материалов и приспособлений:

  1. Старая накидка на кресло с подогревом. Из нее нам понадобится термонагревюащий кабель с реле. Последнее отвечает за отключение системы при достижении ею определенной температуры.
  2. Быстровысыхающий универсальный клей.
  3. Прозрачный герметик.
  4. Канцелярский ножик.
  5. Изолента.
  6. Паяльник.
  7. Маркер.

Установка

  1. Снимите минусовую клемму АКБ.
  2. Демонтируйте обшивку рулевой колонки.
  3. Дотроньтесь до любой неокрашенной металлической части кузова автомобиля, чтобы снять излишки статического электричества.
  4. Отщелкните модуль подушки безопасности, после чего отсоедините ее разъем. Хранить и транспортировать подушку следует стороной срабатывания кверху.
  5. Выровняйте колеса, установив руль в центральное положение.
  6. Ослабьте гайку крепления рулевого колеса. Откручивать гайку полностью нужно после срыва руля с посадочного места.
  7. Распорите и снимите старую обшивку руля.

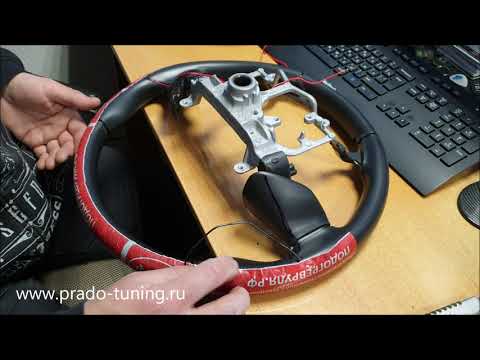

Монтируем обогрев

В комплекте для установки подогрева руля должны идти контактные кольца, которыми соединяются части углеродной нагревательной ленты. В ободе необходимо пропилить углубления для контактных колец. Удобнее всего это делать с помощью отрезного диска и гравировальной машины. Такие же канавки для укладки проводов пропилите в ободе, спицах руля.

Установка термореле необходима для размыкания цепи обогрева при достижении заданной температуры. Не забудьте, что к термодатчику также подходят провода, для выхода которых нужно пропилить канавки в спице. Если вы самостоятельно собрали комплект для установки, рекомендуем использовать нормально замкнутые термореле с температурой срабатывания 45º.

Как сделать систему подогрева?

Для установки подогрева рулевого колеса вы должны немного разбираться в автоэлектрике. Наша инструкция поможет разобраться во всем даже новичкам без опыта.

Подготовительные работы

Оборачивание руля кабелем

Прежде всего, нужно очень осторожно и неспешно вытащить нагревательный элемент из найденной или купленной накидки на сиденье. Важно не повредить нагревающий кабель и вытащить его вместе с реле.

После этого можно приступить к демонтажу рулевого колеса. Здесь все зависит от конструктивных особенностей конкретной модели авто. Используйте документацию по обслуживанию своего транспортного средства для решения этой задачи. Важно при демонтажных работах нанести маркировку положения руля относительно вала, чтобы не сместить руль относительно оси – это сделает управление машиной невозможным.

Прокладка кабеля

Припаивание провода

Далее на руле нужно сделать разметку для прокладки нагревающего кабеля. Для этого сначала маркером нанесите линии пролегания провода – сделать это можно витками или по кругу. Постарайтесь соблюдать расстояние между витками около 2 см, иначе кабеля может не хватить. После работы надрежьте внешнюю поверхность руля, разместив в канавке греющий провод.

Произведите укладку кабеля, чтобы он нормально держался на руле. В нескольких местах зафиксируйте клеем. При этом прокладывайте провод таким образом, чтобы он прилегал к рулю достаточно плотно. В противном случае, он не прогреет рулевое колесо достаточно быстро и качественно. В случае необходимости временно зафиксируйте кабель изолентой, которую потом можно будет снять.

Завершающие работы

Финишная отделка

Установка подогрева руля своими руками подходит к концу. Вам нужно покрыть все канавки и кабель прозрачным герметиком. Работайте аккуратно, чтобы слой не выступал за края канавки и не ощущался на руле. После высыхания герметика можно срезать излишки малярным ножиком.

Обтяните руль готовым чехлом или кожей, в зависимости от ваших финансовых возможностей и личных предпочтений. В любом случае без дополнительной накладки вам не обойтись. За счет наличия чехла тепло от провода будет лучше распространяться по поверхности руля и греть равномерно.

Установите руль на место и подключите систему к бортовой сети машины. Это одна из самых сложных задач в процессе работы. Для этого вам понадобятся три свободных контакта, предусмотренные конструкцией. К ним подключите провода от греющего элемента.

Для удобства использования подогрева руля можно подключить его к кнопке подогрева задних стекол машины, отыскав соответствующую электрическую цепь и подключившись к ней. Для этого используйте медные пластины и паяльник.

Назначение функции подогрева

Функция обогрева руля, сидений и даже дворников была разработана и внедрена относительно недавно. За относительно короткое время ею начали пользоваться автолюбители во всём мире. Большинство из них с одобрением восприняли то, что позволило сделать поездки на машине более комфортными.

Поначалу подогрев руля устанавливался исключительно на моделях премиум-класса. Сейчас подобная функция есть и в более доступных автомобилях, но только в относительно новых.

Рекомендуем: Что делать, если появилась грыжа на колесе

В том случае, если транспортному средству много лет, или когда речь идет о дешёвом варианте, оснастить его обогревом руля можно такими способами:

  • отправиться на СТО и установить его там;
  • приобрести в готовом виде и поставить;
  • сделать обогрев самостоятельно.

Особенно актуально будет сделать обогрев руля своими руками для старых машин советского производства. Подобный тюнинг станет для них выгодным новшеством. Для работы потребуется купить некоторые детали. Экономить не нужно, ведь именно от них зависит то, насколько надёжно будет работать устройство.

По своей конструкции устройство представляет собой несколько нагревательных элементов.

Для того, чтобы можно было контролировать степень нагревания, а также отключить устройство, когда температура достигнет возможного предела, используется реле. Конструкция обогрева не так сложна, как может показаться на первый взгляд. Если приложить усилия, её можно без труда собрать самостоятельно, не обращаясь к специалисту.

Теперь собственно о том как подключить наш подогрев руля

Вариантов есть несколько:

  1. Использовать clockspring, в случае наличия «лишних» проводов.
  2. При помощи контактной площадки, используя принцип так называемых скользящих контактов.

Первый вариант мне не подошел, т. к. лишних проводов у меня не было, кроме того разбирать улитку исключительно ради того, чтобы впихнуть туда два провода — не особо хотелось. Короче, решил подключить самодельный подогрев руля следующим образом:

  1. У знакомого токаря заказал два медных кольца по 1,5 мм толщиной, затем кинул на них, как вы понимаете «+» и «-» .
  2. При помощи паяльника подсоединил к ним провода и подключил через реле к аккумулятору. Во избежание проблем из-за оставленного включенным на ночь подогрева решил сделать чтобы включение реле происходило только при включенном зажигании.
  3. При помощи двухстороннего скотча закрепил кольца на clockspring.

  1. Между кольцами налил эпоксидный клея, чтобы не допустить замыкание.
  2. Один контакт оставил на «плюс», второй минусовой взял с рулевого вала, в итоге один остался не задействован.
  3. Напротив колец сделал контакт, расположил его в руле, для этого пришлось просверлить в нем отверстие.

  1. Затем все как следует заизолировал, чтобы не допустить контакта с рулем.
  2. Потом решил поставить пружину для того чтобы контакт постоянно был прижат к кольцам. Для этого использовал тонкую пластинку, с одной стороны она прижимается к рулю, а с другой давит на контакт.

Яндекс.Директ

Деловые и нарядные платьяОт Российских дизайнеров! +Доставка. Размеры 42-64. +Оплата при получении.moda-nsk.ruЭмалан ценаЭмалан цена Купить, Доставка на дом бесплатно!roskosmetika.ruПлатья на Lamoda! Распродажа!Распродажа платьев на Lamoda! Бесплатная доставка по России!Скидки до 70%·Премиум бренды·Новинки·

Подогрев руля: комплект для установки

В настоящее время существуют специальные наборы, которые позволяют на порядок быстрее и эффективнее организовать подогрев руля. В комплект входит теплопроводящий кабель, реле, отключающее устройство, а также провод для подсоединения. Вам требуется, так же как и в предыдущем случае, демонтировать руль. Только вот резать его не нужно. Обусловлено это тем, что провод плоский и им нужно просто обмотать руль и закрепить с помощью скотча.

Таким образом, подогрев руля, установка которого не займет много времени, будет выполнен более эстетично. Не нужно будет орудовать ножом и герметиком. Правда, есть тут и свои недостатки, такой комплект обойдется на порядок дороже обычной автомобильной грелки, которая в предыдущем случае выступала в качестве основного «донора». Но зато экономится время монтажа и нервы.
