Предохранители и реле Лада Гранта.

Плавкие предохранители и реле включения электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

Монтажный блок предохранителей и реле:

1 — реле включения электровентилятора системы охлаждения двигателя, К1;

2 — реле включения дальнего света фар, К7;

3 — реле включения звукового сигнала, К8;

4 —реле включения стеклоподъемников дверей, К2;

5 — реле стартера К3;

6 — реле включения дальнего света фар, К7;

7 — дополнительное реле, К15/1;

8 — реле включения обогрева заднего стекла, К10;

9 — реле включения указателей поворота и аварийной сигнализации,

К5;

10 — главное реле системы управления двигателем, К11;

11 — реле включения стеклоочистителя, К6;

12 — реле включения топливного насоса, К12;

13 — пинцет для извлечения предохранителей;

14 — пинцет для извлечения реле;

15 — запасные предохранители F27– F30;

16 — рабочие предохранители F1–F26.

Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.

Применяемость и назначение реле монтажного блока.

№

Обозначение	Назначение
K1	2110-3747210-31	Реле электровентилятора системы охлаждения двигателя
K2	2110-3747210-31	Реле включения блокировки дверей
K3	2110-3747210-11	Дополнительное реле стартера
K4 (40 A)	2170-3747310-00	Дополнительное реле
K5	1117-3747010-00	Реле – прерыватель указателей поворота и аварийной сигнализации
K6	2114-3747710-00	Реле стеклоочистителя
K7	1119-3747210-10	Реле включения дальнего света фар
K8	1119-3747210-10	Реле звукового сигнала
K9	1119-3747210-10	Реле включения ближнего света фар
K10	1119-3747210-10	Реле включения обогрева заднего стекла
K11	1119-3747210-10	Реле главное
K12	1119-3747210-10	Реле топливного насоса

Предохранители и защищаемые цепи.

№	Ток, А	Защищаемые цепи
F1	15	Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	Стеклоочиститель, подушка безопасности
F5	7,5	Реле (клемма 15)
F6	7,5	Фонарь заднего хода
F7	7,5	Электронный блок управления двигателем
F8	25	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны автомобиля
F11	5	Фонарь заднего противотуманного света
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	Резерв
F17	Резерв
F18	Резерв
F19	Резерв
F20	15	Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем
F21	15	Топливный насос
F22	15	Блок дистанционного управления централь­ным замком
F23	10	Лампы дневных ходовых огней
F24	Резерв
F25	10	Плафон освещения салона, сигналы торможения
F26	Резерв
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	Резерв
F32	30	Электроусилитель рулевого управления*, климатическая установка

Примечание. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.

В автомобиле Лада Гранта блок, где находятся предохранители, является весьма важным элементом, обеспечивающим безопасность бортовой электрической сети. Без этого узла любой токоприемник способен получить повреждения при возникновении эффекта короткого замыкания в электрических магистралях. В числе вероятных последствий таких неприятных явлений, как которое замыкание, на первом плане присутствует возгорание проводки. Ввиду этого процесс монтажа блока предохранителей характеризуется особой важностью. Водитель должен знать, где находятся в его авто предохранители.

О предохранителях в Гранте

Иногда случаются выходы со строя элементов в электрической бортовой сети автомобиля. Для отечественных моделей данная неисправность носит куда более актуальный характер в сравнении с иностранными аналогами. Причины, вызывающие повреждения электрической сети, могут быть самыми различными.

В числе наиболее частых факторов, вызывающих обесточивание, присутствует обычное перенапряжение. Вероятнее всего, после этого явления владельцу потребуется произвести замену соответствующего предохранителя. В качестве примера может послужить всем до боли знакомая модель – Лада Гранта.

В рассматриваемом нами автомобиле львиная доля электрических цепей и токоприемников защищена посредством предохранителей. Не следует забывать об отсутствии защиты у трех узлов:

• цепи зарядки АКБ;
• электрического контура генератора;
• стартера.

Через данные объекты проходит ток с большой силой, что потребно для их нормального функционирования.

Также обращаем внимание на отсутствие потребности во включенном зажигании таким системам как:

• аварийной сигнализации;
• гнезду прикуривателя;
• радиоприемнику;
• наружным оптическим устройствам освещения и пр.

У Лада Гранта присутствует два отдельных блока. Первый разработчики поместили в салон. Зона его ответственности – большинство цепей и токоприемников, расположенных внутри салона, там можно обнаружить предохранитель прикуривателя. Второй предохранительный модуль расположился в подкапотном пространстве, там вы найдете предохранитель бензонасоса. Он призван защитить силовые цепи от перегрузок и замыканий. Благодаря наглядной схеме не трудно понять, где находятся все необходимые предохранители.

Особенности первого монтажного блока

Когда вы знаете, где находятся блоки, можно поговорить об их особенностях. Еще одним существенным отличием Лада Гранта от представителей предыдущих генераций является численный состав. Теперь он равен 32 единицам. Для детального понимания потребуется тщательно ознакомиться с блочной схемой. Например, у предохранителя F1 имеется функция по защите цепей таких токоприемников:

• катушки зажигания;
• форсунок;
• блока управления мотором и вентилятором.

Элемент F2 отвечает за сохранность цепей электрических механизмов стеклоподъемников.

F3 и F4 соответственно «следят» за сохранностью цепей, принадлежащих:

• аварийной сигнализации и стеклоочистителям;
• подушке безопасности.

Элементам F9 и F10 «доверен» контроль проводки к габаритным огням.

Важно запомнить, что для каждого предохранительного элемента установлен лимит по силе тока, который он имеет возможность выдержать.

• F8, «стоящий на страже» цепи обогревающего заднее стекло контура, рассчитан на максимум в 30 Ампер;
• F6, осуществляющий контроль функционирования фары заднего хода, способен выдержать только 7,5 А.

Несложно догадаться, что данные значения этого параметра имеют прямую зависимость от требуемого электрического потребления конкретного токоприемника.

Для детального ознакомления с цепями и защищающими их предохранителями рекомендуется прибегнуть к схеме (рис. 3).

Если переместиться к рассмотрению реле, то в Лада Гранта они присутствуют в количестве 12 единиц. Эти элементы призваны поддерживать работоспособность многих токоприемников (вентилятора отопительной системы, стартера, электрического топливного насоса и пр. ).

Этот блок, расположившийся под капотом LADA Granta, имеет в своем арсенале пять элементов.

1. F1 (ток 50A) — защита цепи электроусилителя руля;
2. F2 (ток 30A) — мотор вентилятора отопителя;
3. F3 (ток 60A) — генератор;
4. F4 (ток 60A) — генератор;
5. F5 (ток 30A) – оптические приборы ближнего света.

Нюансы манипуляций с силовым блоком

Для корректной замены элемента в LADA Granta следует воспользоваться конкретными правилами, и знать где находится так называемый блок предохранителей. Если произошло перегорание, не стоит торопиться и менять вышедшую со строя деталь на аналог. Рекомендуется проверить исправность защищаемых данным предохранителем токоприемников.

Замену элемента, который в себе содержит блок предохранителей, выполняем в строгом соответствии требованиям схемы. Не нужно прибегать к установке предохранителей, рассчитанных на повышенный предельный ток, поскольку это способно спровоцировать возгорание. Также необходимо отключить «минус» от АКБ.

Действуем в салоне

1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

№ предохранителя	Сила тока, А	Защищаемые электрические цепи
F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7. 5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Блок предохранителей нового образца

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

№ предохранителя	Номинал, А	Описание
F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

№ предохранителя	Номинал	Описание
F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Полезные рекомендации

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

Вентилятор и реле включения вентилятора | Toyota Corolla

Вы здесь

Инструкции по ремонту автомобилей » Toyota » Toyota Corolla » Системы охлаждения, отопления

Вентилятор и реле включения вентилятора Toyota Corolla

Общие сведения Предупреждение

Не работайте в непосредственной близости от лопастей вентилятора, чтобы избежать травм. Вентилятор может включиться самопроизвольно!

Расположение главного реле двигателя, реле кондиционера и реле вентилятора в главном релейном блоке

A. Реле кондиционера B. Реле вентилятора N3 C. Реле вентилятора N2

D. Реле вентилятора N1 E. Главное реле двигателя F. Размыкатель цепи вентилятора

Проверка

Общие сведения

1. Если вентилятор не выключается на остывшем двигателе, то отсоедините разъем проводки (указан стрелкой) от термопереключателя вентилятора и отверните две гайки крепления крышки термостата к корпусу (указана верхняя гайка). Теперь при повороте ключа зажигания в положение ОN вентилятор должен включиться. 2. Если вентилятор не включается, то проверьте реле вентилятора, проводку между термопереключателем и реле и сам электродвигатель. 3. Замыкание контактов термопереключателя (указан стрелкой), ввернутого в крышку термостата, проверяется омметром. Отсоедините разъем проводки и подключите один из щупов омметра к штырю на переключателе, а другой щуп соедините с корпусом. 4. На остывшем двигателе (температура жидкости ниже 82° С) омметр должен показывать замкнутую цепь. На прогретом двигателе (температура жидкости выше 93° С) омметр должен показывать разрыв. 5. Для выяснения причин отказа электродвигателя (вентилятор не вращается на прогретом двигателе, или при включенном кондиционере) проверьте предохранители или плавкие вставки (см. подраздел 12.1). 6. Затем отсоедините разъем на электродвигателе вентилятора (указан стрелкой) и подключите электродвигатель непосредственно к батарее с помощью проводов от плавкой вставки. Если вентилятор не будет вращаться, то замените электродвигатель. Предупреждение Не допускается соединять зажимы испытательных проводов друг с другом, или касаться ими любой металлической части автомобиля. 7. Если в предыдущем испытании выяснится, что электродвигатель исправен, то неисправны реле, предохранитель или проводка. В этом случае следует проверить реле вентилятора и главное реле двигателя, руководствуясь описанной ниже методикой.

Проверка реле

Общие сведения

1. Найдите главный монтажный блок, который расположен с левой стороны моторного отсека. На автомобилях, оборудованных кондиционером, имеется блок дополнительных реле, расположенный рядом с батареей (см. рис. Расположение главного реле двигателя, реле кондиционера и реле вентилятора в главном релейном блоке). 2. Снимите реле вентилятора N1 и с помощью омметра проверьте цепи между выводами, руководствуясь рисунком. На автомобилях устанавливаются реле Nippondenso или Bosch, нумерация выводов которых отличается. Проверку реле выполняйте в строгом соответствии с рисунком. 3. Если реле оказывается исправным, то снимите главное реле двигателя и проверьте его в соответствии с рисунком. Между парами выводов 3–5 и 2–4 омметр должен показывать замкнутую цепь. Между выводами 1 и 2 замкнутой цепи быть не должно. Если к выводам 3 и 5 приложить напряжение от батареи, то между выводами 1 и 2 должна быть замкнутая цепь, а между выводами 2 и 4 – разрыв. 4. Если все проверяемые реле оказываются исправными, то автомобиль следует сдать на диагностику в службу автосервиса дилера или в специализированную мастерскую. Самостоятельно выполнять дальнейшую проверку не рекомендуется вследствие сложности и многообразия схем, используемых в автомобиле.

Замена

Общие сведения

1. Отсоедините батарею от массы. 2. Отсоедините разъем на электродвигателе вентилятора. Вентилятор кондиционера расположен перед радиатором и крепится с правой стороны с помощью пластмассового пистона (указан стрелкой). Правой стрелкой указан разъем вентилятора. 3. С левой стороны вентилятор кондиционера крепится двумя болтами, одним болтом за стойку замка капота (указан стрелкой) и одним снизу. Доступ к нижнему болту обеспечивается через отверстие в бампере. Предупреждение На автомобилях с кондиционером имеются два вентилятора. Перед радиатором установлен вентилятор N2, который предназначен для дополнительного охлаждения при включении кондиционера. Порядок проверки этого вентилятора и реле точно такой же и для вентилятора N1. 4. Слейте часть охлаждающей жидкости, чтобы отсоединить верхний шланг радиатора (см. подраздел 2.6.6), затем отсоедините перепускной шланг в верхней части радиатора. 5. Отверните два нижних болта крепления, затем два верхних болта (указаны стрелками) и снимите с автомобиля кожух в сборе с вентилятором, подняв кожух вверх. 6. Удерживая вентилятор за лопасти, отверните гайку крепления крыльчатки и снимите шайбу (если имеется). Снимите крыльчатку с вала. Предупреждение Крыльчатка вентилятора N2 (на автомобилях с кондиционером) стопорится шплинтом, гайка отсутствует. 7. Отверните болты крепления вентилятора к кожуху. Достаньте вентилятор из кожуха. 8. Вентилятор устанавливается в обратном порядке.

Видео про «Вентилятор и реле включения вентилятора» для Toyota Corolla



Другие материалы раздела

Системы охлаждения, отопления

Технические данные

Влагоотоделитель кондиционера

Компрессор

Конденсатор

Испаритель и расширительный клапан

Антифриз

Термостат

Вентилятор и реле включения вентилятора

Радиатор и расширительный бачок

Насос охлаждающей жидкости

Датчик температуры охлаждающей жидкости

Блок вентилятора

Радиатор отопителя

ДТП в России

• 03. 23.21

  ДТП в Омске

• 07.30.19

  ДТП с переворотом в центре Волгограда

• 07.30.19

  Упоротое быдло (c)

• 07.30.19

  Фургон не проскочил

• 07.29.19

  Жесткое ДТП под Киевом

• 07.29.19

  ДТП с участием скорой в Туле

Реле вентилятора охлаждения ВАЗ 2110-2112: где находится предохранитель

При выходе из строя любого электрического прибора в автомобиле, первое, на что нужно обратить внимание – реле и предохранители. При замыканиях или скачках напряжения бортовой сети, именно эти элементы берут на себя основной удар.

Система охлаждения автомобилей ВАЗ-2110 оснащена электрическим вентилятором, который осуществляет принудительное охлаждение. Он включается за счет работы датчика температуры, установленного в радиаторе. Если говорит о карбюраторной модели, то они оснащены ТМ 108, а инжекторные – контроллером. Их основой задачей является мониторинг температуры охлаждающей жидкости. В момент, когда она повышается до 100-105 °C, датчик передает импульс на реле, которое и включает сам вентилятор. При снижении температуры осуществляется автоматическое отключение.

Содержание:

• 1 Где находиться реле вентилятора в ВАЗ 2110-2112
  • 1.1 Как проверить работоспособность реле
• 2 Где находится предохранитель вентилятора охлаждения ВАЗ 2120, 2111, 2112
  • 2.1 Наиболее распространенные поломки

Где находиться реле вентилятора в ВАЗ 2110-2112

Далеко не каждый владелец «десятки» знает, где установлено реле, которое отвечает за работу вентилятора системы охлаждения. Большинство предохранителей и реле, объединенные в одном главном блоке слева от руля. Что касается реле вентилятора, то оно установлено в дополнительном блоке со стороны пассажира. Если быть точнее, то деталь находится слева от ног переднего пассажира и скрыта пластиковой обшивкой салона.

Чтобы добраться до нужного элемента, необходимо с помощью отвертки открутить винты крышки. После этого откроется доступ к дополнительному блоку. На фото выше реле вентилятора отмечено цифрой 4.

Как проверить работоспособность реле

Существенное повышение температуры двигателя наблюдается при экстремальных условиях работы. В летнюю жару и при нагрузке жидкость системы охлаждения не в силах обеспечить оптимальный отвод излишнего тепла. Именно в таких ситуациях, когда хладагент достигает 100 °C, и включается вентилятор. Его работа позволяет существенно снизить температуру в радиаторе и всей системе.

Если вентилятор не срабатывает – силовой агрегат перегревается и способен выйти из строя. Причина отказа часто скрывается в датчике температуры, самом вентиляторе или реле, которое отвечает за включение. Банальная проверка последней детали заключается в замене на заведомо исправную. Если при нагреве вентилятор будет включаться – датчик в порядке. Конечно же, при наличии знаний и инструмента, работоспособность можно проверить мультиметром или обратиться в сервис.

Где находится предохранитель вентилятора охлаждения ВАЗ 2120, 2111, 2112

Помимо описанного выше реле, автомобили этого семейства оснащены и предохранителем, который защищает электрическую сеть системы охлаждения от скачков напряжения. Защитный предохранитель установлен в основном блоке слева от руля. Для открытия блока достаточно нажать на кнопку. Во всех «десятках» и ее сородичей независимо от года выпуска и объема двигателя, схема расположения всех реле и предохранителей практически идентична.

Предохранитель вентилятора на представленном выше рисунке обозначен – F7. Он отвечает не только за вентилятор, но и за работу звукового сигнала. Если не включается вентилятор и отсутствует сигнал – проблема, вероятно, в сгоревшем предохранителе. В качестве дополнительной диагностики, можно проверить сам вентилятор, запитав его на прямую от аккумулятора.

Наиболее распространенные поломки

В процессе эксплуатации транспортного средства, автовладельца могут встречаться с различными поломками электрической цепи системы охлаждения. Даже при похожих признаках причины неисправности бывают разными. Рассмотрим основные поломки на моделях ВАЗ 2110, 2111, 2112.

Как проявляется проблема	Диагностика	Решение
Не включается вентилятор при нагреве двигателя.	Изначально необходимо проверить работоспособность электровентилятора, запитав его напрямую от аккумулятора. Далее проверить предохранитель и термостат. Также следует убедиться в корректной работе датчика температуры в радиаторе.	В большинстве случаев достаточно замены предохранителя, который может перегореть из-за скачка напряжения.   Замена датчика температуры.
Вентилятор не выключается даже на холодном двигателе.	Первое что нужно проинспектировать – реле вентилятора, которое попросту могло замкнуть. Для диагностики потребуется мультиметр.	Замена реле вентилятора.
Не срабатывание вентилятора при закипании.	Кроме проверки реле и предохранителя важно исследовать датчик температуры.	Замена датчика температуры.
Несвоевременное включение/выключение вентилятора.	В данной ситуации рекомендуют обратить внимание на крышку расширительного бачка для заливки хладагента. Если клапан не будет удерживать давление выше, чем атмосферное, то вода в антифризе начнет кипеть.	Замена крышки расширительного бачка.

При нормальной работе всех элементов электроцепи системы охлаждения, вентилятор должен включаться при нагреве хладагента до 92-95°C. Данный показатель отличается в зависимости от производителя датчика. Отключение осуществляется при снижении температуры жидкости охлаждения до 87 °C. Это оптимальный диапазон рабочей температуры для ВАЗ 2110. Если наблюдаются существенные отклонения, желательно провести ремонт.

Автомобили модели ВАЗ 2120, 2111, 2112 – несложные в ремонте, но бывает много ситуаций, когда восстановить работоспособность собственными силами нет возможности. В этом случае нужно обратиться в сервис, где с помощью компьютерной диагностики быстро установят и устранят истинную причину поломки.

Рубрики Предохранители и реле

Где находится реле вентилятора охлаждения ваз 2115

Перегрев двигателя приводит к возникновению серьезных неполадок: поршня могут заклиниться, пробивается прокладка блока цилиндров, что приводит к необходимости проводить капитальный ремонт мотора. Чтобы защитить силовой агрегат от перегрева, важно поддерживать стабильную работу вентилятора охлаждения. В этой статье обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит и для автомобилей Ваз 2115 и Ваз 2113.

ПРИНЦИП ДЕЙСТВИЯ

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает тепло от мотора и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастями электровентилятора.

Охлаждающая жидкость течет по закрытой герметичной системе. Ее задача в том, чтобы забирать излишнее тепло от перегретых частей мотора. Горячий тосол течет в радиатор, подвергается здесь охлаждению и возвращается обратно. Находясь в радиаторе, ОЖ проходит через систему тонких трубок. Набегающий воздушный поток во время движения автомобиля способствует быстрому отводу излишнего тепла из подкапотного пространства.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для создания потока воздуха искусственным путем и предназначен электровентилятор радиатора. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не понизится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластмассовых лопастей, которые устанавливаются на вале ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, который чувствителен к изменениям температуры.

Имеется основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

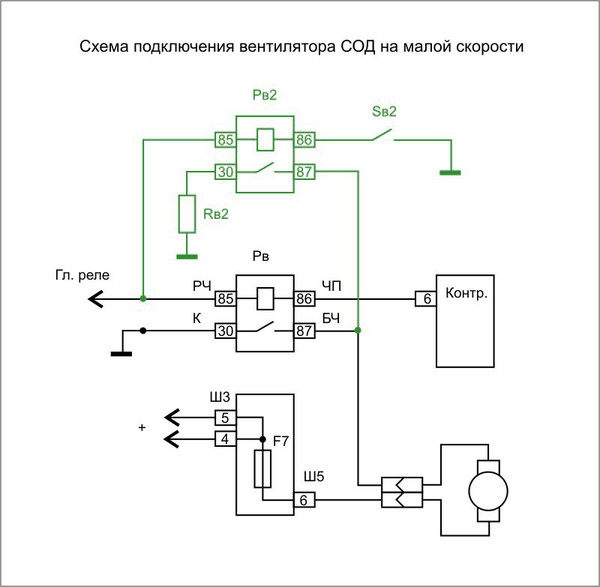

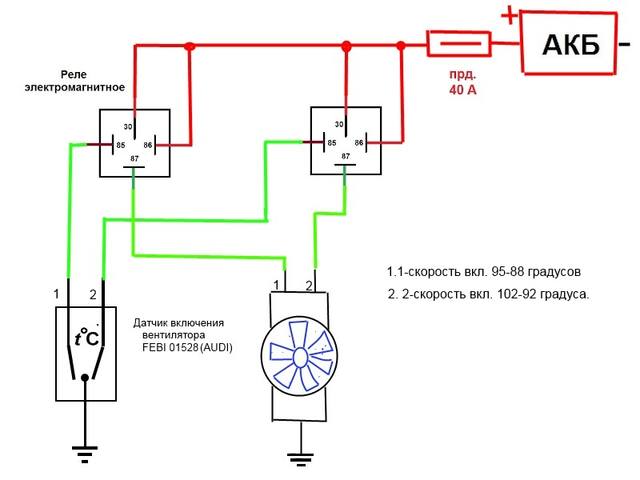

СХЕМА ПОДКЛЮЧЕНИЯ

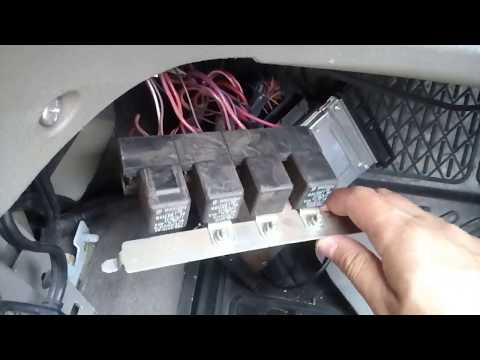

ГДЕ НАХОДИТСЯ РЕЛЕ ВЕНТИЛЯТОРА

Оно располагается в дополнительном блоке.

4 – реле электровентилятора;

5 – электрического бензонасоса;

6 – реле зажигания.

Реле и предохранители могут иметь другой порядок следования. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда размещено снизу. Найдите реле, от которого тянется розовый тонкий провод с черной полоской. Он идет от главного реле через контакт 85. Будьте осторожны! Не перепутайте с красным тонким проводком, который тоже имеет черную полоску и тянется из контроллера. И найдите белый толстый провод с черной полоской (87 контакт). Здесь и находится реле вентилятора охлаждения. Рядом с ним всегда находится предохранитель. Он является элементом цепи.

ДИАГНОСТИКА ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что не работает вентилятор на ВАЗ 2114. Главный симптом неисправности – механизм не запускается даже при значительном увеличении температуры. Нужно срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Мотор не должен работать с неисправным электровентилятором охлаждения. Это может привести к повреждению головки блока цилиндров.

Если не срабатывает вентилятор охлаждения на Ваз 2114, причинами поломки могут быть следующие неисправности:

• Отказал датчик включения вентилятора на ВАЗ 2114.
• Отсутствие контакта у разъема датчика.
• Оборвалась проводка.

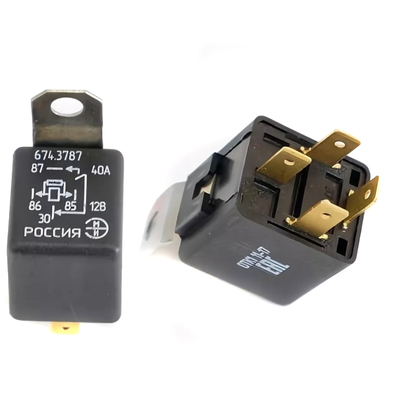

• Неисправность реле электровентилятора.
• Сгорел предохранитель.
• Поломка привода электродвигателя устройства.

Отключите разъем устройства. Подключите его к клемме аккумулятора. Сохраняя полярность. Если прямое подключение к источнику энергии запускает электромоторчик, значит привод исправен. Возможно, проблемы возникли в электропроводке, в предохранителе или в датчике температуры.

Теперь наступила очередь диагностики предохранителя. Для этого даже не обязательно вскрывать пластиковый бокс. При неисправности реле одновременно с вентилятором перестает работать и клаксон. Поэтому если вы заметили пропажу звукового сигнала, значит точно сгорел предохранитель. Найти его можно в подкапотном пространстве в пластиковом боксе небольшого размера. Освобождаем крышку, прижатую двумя защелками, щипчиками вынимаем сгоревший предохранитель и меняем его на новый.

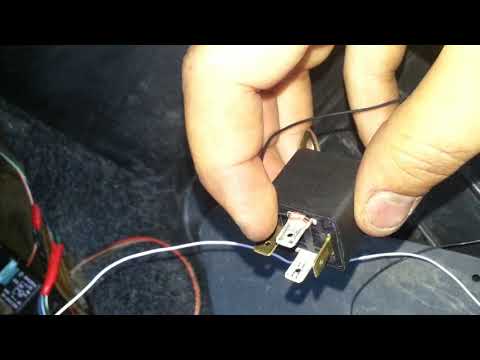

А вот диагностировать реле довольно сложно. Особенно тем, кто с автоэлектрикой исключительно на «Вы». Для проверки работоспособности проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор начинает работать исправно, значит настало время для замены старого.

Чтобы диагностировать датчик температуры, подающий сигнал к радиатору, нужно отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором электровентилятор начнет обдув. Если при отключении т разъема вентилятор запускается поздно, скорее всего датчик вышел из строя. Его замена займет не больше пяти минут. Нужно просто открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе Ваз 2114, это еще не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправно электродвигателе, гораздо проще приобрести новый механизм.

Если вы убеждены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ осуществить ремонт – это полностью заменить устройство. При этом нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электромотор.

Необходимый инструмент

Особый инструмент не понадобится. Работа осуществляется элементарно просто с помощью торцевых ключей на 8 и 10 и отвертки крестового типа.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

1. Отсоедините колодку и жгут проводов устройства от кожуха.
2. Отверните крепежные болты с помощью ключа на 10.
3. Открутите нижнюю крепежную гайку.
4. Торцевым ключом на 10 отверните крепежную гайку от радиатора.
5. Торцевым ключом на 8 отверните две гайки прижимной пластины.
6. Снимите пластину.
7. Снимите электровентилятор вместе с кожухом.
8. Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
9. С помощью отвертки подденьте стопорную шайбу.
10. И снимите ее.
11. Снимите крыльчатку.
12. Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
13. Соберите сборку в обратном порядке.

КАК ЗАМЕНИТЬ ДАТЧИК ТЕМПЕРАТУРЫ

Перед началом работ нужно частично слить охлаждающую жидкость из блока цилиндров.

1. Снимите провод.
2. С помощью ключа на 21 отверните термодатчик.
3. Снимите его.
4. Установите новый в обратном порядке.

ЧТО ДЕЛАТЬ, ЕСЛИ ЭЛЕКТРОВЕНТИЛЯТОР РАБОТАЕТ ПОСТОЯННО?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

1. возникло замыкание в электроцепи;
2. произошла поломка реле электровентилятора;
3. требует замены термодатчик;
4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

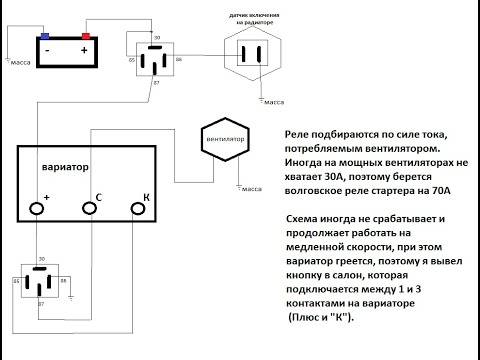

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

Предохранители и реле ВАЗ 2115

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и  прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Расшифровка предохранителей и реле инжекторных моделей

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

Расположение блока

Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

Схема предохранителей и реле инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

№	Ток, А	Расшифровка предохранителей
F1	10	Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F2	10	Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F3	7,5	Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп-сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F4	20	Управление подогревом заднего стекла. Патрон подключения переносной лампы
F5	20	Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F6	30	Управление и реле включение электрическими стеклоподъёмниками
F7	30	Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F8	7,5	Включение правой противотуманной фары
F9	7,5	Включение левой противотуманной фары
F10	7,5	Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F11	7,5	Габаритный свет кузова правого борта
F12	7,5	Передняя правая фара ближнего света
F13	7,5	Передняя левая фара ближнего света
F14	7,5	Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F15	7,5	Передняя правая лампа дальнего света.
F16	15	Поворотники кузова, реле-прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17-F20		Запасные
№		Реле цепи
К1		Очистителей фар
К2		Поворотников и аварийной сигнализации
К3		Очистителя лобового стекла
К4		Контроля исправности ламп стоп-сигнала и габаритных ламп
К5		Стеклоподъёмников
К6		Звукового сигнала
К7		Обогрева заднего стекла
К8		Дальнего света фар
К9		Ближнего света фар

Современные предохранители отличаются по цвету в зависимости от количества ампер.

• 5А – коричневый
• 10А – красный
• 15А – синий
• 20А – желтый
• 30А – зеленый

Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

Схема предохранителей и реле блока старого образца

Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

№	Ток, А	Расшифровка предохранителей
F9	7,5	Правая задняя противотуманка
F8	7,5	Левая задняя противотуманка
F1	10	Передние очистители фар в момент включения, контакты очистителей, клапан включения омывателя фар, контакты реле включения очистителей фар
F7	30	Передние очистители фар в момент работы, обмотка реле включения очистителей, предохранитель печки салона, омыватель лобового стекла, редуктор и контролер времени очистителя заднего стекла, клапаны включения переднего и заднего омывателя, реле (обмотка) включения системы охлаждения ДВС, реле включения обогрева заднего стекла, освещение перчаточного ящика, лампа контроля обогрева заднего стекла
F16	15	Указатели поворотников и включение аварийной сигнализации в режиме поворота, лампа контроля указателей, фонари заднего хода, редуктор и реле включение омыватели лобового стекла, обмотка генератора (при запуске), лампы контроля – тормозной жидкости, давления масла, заслонка карбюратора, ручного тормоза. Лампа табло «СТОП», вольтметр и указатель температуры охлаждающей жидкости
F3	10	Освещение салона и задний стоп сигнал
F6	30	Электрические стеклоподъемники, реле включения-отключения стеклоподъемников
F10	7,5	Подсвета номерного знака, лампа подкапотного пространства, контрольная лампа на приборной панели (наружное освещение), подсвета приборной панели, лампа подсветки прикуривателя, подсветка отопительных рычагов
F5	20	Реле включения вентилятора охлаждающей системы (электродвигатель), звуковой сигнал.
F10	7,5	Левая передняя фара габаритовЛевая задняя фара габаритов
F11	7,5	Правая передняя фара габаритов  Права задняя фара габаритов
F2	10	Лампа контроля аварийной сигнализации, поворотники и реле отключения аварийной сигнализации.
F4	20	Задний обогрев стекла, включение обогрева, переносная розетка, прикуриватель в салоне
F15	7,5	Передний правый дальний свет
F14	7,5	Передний левый дальний свет  Контролер включения света
F13	7,5	Левый ближний свет
F12	7,5	Правый ближний свет
№		Реле цепи
К1		Омывателей фар
К2		Аварийной сигнализации и поворотников
К3		Стеклоочистителей лобового стекла
К4		Контроля исправности ламп
К5		Стеклоподъемников
К6		Звукового сигнала
К7		Обогрева заднего стекла
К8		Дальнего света фар
К9		Ближнего света фар

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113Дополнительный блок в салонеСхема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

№	Ток, А	Назначение (Предохранители)
1	15	Главное распределительное реле
2	15	Питание контроллера
3	15	Насос топливной системы
№		Назначение (Реле)
К4		Топливный насос
К5		Вентилятор системы охлаждения
К6		Главное реле управления системами

Есть еще варианты и других расшифровок.

Расшифровка дополнительного блока предохранителей и реле

Реле:

1 — бензонасоса;

2 — главное;

3 — вентилятора.

Предохранитель:

f1 — бензонасоса;

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.

Источники

• vaznetaz.ru/predoxraniteli-i-rele-vaz-2114-2115-2113
• 7vaz.ru/vaz-2114/ne-rabotaet-ventilyator-na-vaz-2114-2115-2113.html

Интеллектуальное реле управления вентилятором охлаждения двигателя / Хабр

Прочитав пост mrsom о пересадке микроконтроллерной начинки в ретротахометр от Жигулей, решил рассказать об одной своей давней микроконтроллерной разработке (2006 год), сделанной для плавного управления электровентилятором охлаждения двигателей переднеприводных моделей ВАЗа.

Надо сказать, что на тот момент уже существовало немало разнообразных решений — от чисто аналоговых до микроконтроллерных, с той или иной степенью совершенства выполняющих нужную функцию. Одним из них был контроллер вентилятора компании Силычъ (то, что сейчас выглядит вот так, известной среди интересующихся своим автоматическим регулятором опережения зажигания, программно детектирующим детонационные стуки двигателя. Я некоторое время следил за форумом изготовителя этих устройств, пытаясь определить, чтов устройстве получилось хорошо, а что — не очень, и в результате решил разработать свое.

По задумке, в отличие от существующих на то время решений, новый девайс должен был a) помещаться в корпус обычного автомобильного реле;
б) не требовать изменений в штатной проводке автомобиля; в) не иметь регулировочных элементов; г) надежно и устойчиво работать в реальных условиях эксплуатации.

История появления девайса и алгоритм работы первой версии обсуждалась здесь — для тех, кто не хочет кликать, опишу ключевые вещи инлайн:

-1. Алгоритм работы устройства предполагался следующий: измерялось напряжение на штатном датчике температуры двигателя; по достижении нижней пороговой температуры вентилятор начинал крутится на минимальных оборотах, и в случае дальнейшего роста линейно увеличивал скорость вращения вплоть до 100% в тот момент, когда по мнению ЭСУД (контроллера управления двигателем), пора бы включать вентилятор на полную мощность.
То есть, величина температуры, соответствующая 100% включению могла быть получена при первом включении устройства, т.к. оно имеет вход, соответствующий выводу обмотки штатного реле.
Нижний порог в первой версии нужно было каким-то образом установить, проведя таким образом через две точки линейную характеристику регулирования.

0. При токах порядка 20А очевидно, что для плавного регулирования применяется ШИМ, а в качестве ключевого элемента — мощный полевик.

1. Размещение устройства в корпусе обычного реле означает практическое отсутствие радиатора теплоотвода. А это в свою очередь накладывает жесткие требования к рассеиваемой ключевым элементом мощности в статическом (сопротивление канала) и динамическом (скорость переключения) режимах — исходя из теплового сопротивления кристалл-корпус она не должна превышать 1 Вт ни при каких условиях

2. Решением для п.1 может являться либо применение драйвера полевика, либо работа на низкой частоте ШИМ.
В отличие от аналогов, из соображений компактности и помехозащищенности был выбран вариант с низкой частотой ШИМ — всего 200 Гц.

3. Работа устройства со штатной проводкой и датчиком температуры неминуемо приводит к ПОС, т.к. ТКС штатного датчика температуры — отрицательный, а при включенном вентиляторе из-за конечно сопротивления общего провода и ‘проседания’ бортсети измеряемое на датчике напряжение неминуемо падает. Стабилизировать же, или использовать четырехпроводную схему включения нельзя — изменения в штатной проводке запрещены.
С этим решено было бороться программно — измерением напряжения на датчике только в тот момент, когда ключ ШИМ выключен — то есть паразитное падение напряжения отсутствует. Благо, низкая частота ШИМ оставляла достаточно времени для этого.

4. Программирование порога включения устройства должно быть либо очень простым, либо быть полностью автоматическим. Изначально в устройстве был установлен геркон, поднесением магнита к которому сквозь корпус программировался нижний порог (значение естественно, запоминалось в EEPROM). Верхний порог устанавливался сам в момент первого импульса от контроллера ЭСУД.
В дальнейшем я придумал и реализовал алгоритм полностью автоматической установки порогов, основанный на нахождении термостабильной точки двигателя (точки срабатывания термостата) в условиях отсутствия насыщения по теплопередаче радиатор-воздух.

5. Устройство должно предоставлять диагностику пользователю. Для этого был добавлен светодиод, который промаргивал в двоичном коде два байта — текущий код АЦП и слово флагов состояния.

Устройство было собрано частично навесным монтажом прямо на выводах бывшего реле, частично на подвернувшейся откуда-то печатной платке.
Силовой MOSFET выводом стока был припаян прямо к ламелю вывода реле, что увеличило запас по рассеиваемой мощности. Устройство без глюков проработало на ВАЗ-2112 c 2006 по 2010 год, когда я его снял перед продажей, и побывало не только в холодном питерском климате, но и на горных крымских дорогах (да еще на машине в наддувном варианте — стоял у меня на впуске приводной компрессор), несмотря на монтаж уровня прототипа и контроллер в панельке.

Вот оригинальная схема (рисовал только на бумаге):

А это вид устройства изнутри:

Устройство было повторено несколькими людьми, один из них (офф-роудер Геннадий Оломуцкий из Киева) применил его на УАЗе, нарисовав схему в sPlan и разведя печатную плату — в его варианте это выглядит так:

— схема, печатка и последняя версия кода лежат здесь: http://code.google.com/p/mc-based-radiator-cooling-fan-control-relay

А вот кусок из переписки с одним из повторивших этот девайс — в нем впервые детально выписан алгоритм (!) — до этого писал прямо из мозга в ассемблер:
Теперь идея и реализация собственно алгоритма автоустановки (все шаги ниже соответствуют неустановленным порогам):

1. Ждем сигнала включения вентилятора от ЭСУД (либо от датчика температуры в радиаторе в варианте Геннадия)
2. Запоминаем температуру в момент появления сигнала как T1 (реально запоминается код канала АЦП оцифровки сигнала датчика — назовем его C1)
3. Включаем вентилятор на 100%. Ставим флаг «режим автоустановки активен (бит 3)»
4. Через 3 секунды считываем код АЦП (назовем его C1′). Это действие нужно для того, чтобы определить величину компенсации значения температуры из-за влияния тока, протекающего через вентилятор, и вызванного им падения напряжения в измерительной цепи, на оцифрованное значение температуры. Реально за 3 секунды мотор не успевает охладиться, зато вентилятор стартует и выходит на номинальный ток.
5. Вычисляем коррекцию АЦП для 100% мощности вентилятора (назовем ее K100 = C1 — C1′). Запоминаем К100.
6. Ждем снятия сигнала включения вентилятора от ЭСУД (либо отключения датчика в радиаторе).
7. Плавно снижаем мощность с 75% до 12% примерно на 1. 5% в секунду.
8. Выключаем вентилятор, ждем 60 секунд.
9. Запоминаем температуру как T2 (код АЦП С2).
10. Корректируем нижний порог (увеличиваем на 1/8 разницы между верхним и нижним), для того, чтобы он был выше термостабильной точки термостата. T2 = T2 + (T1 — T2) / 8. В кодах АЦП это C2 = C2 — (C2 — C1) / 8, т.к. напряжение на датчике с ростом температуры падает.
11. Сохраняем C1, C2, K100 во внутреннем EEPROM реле.
12. Устанавливаем флаг «пороги установлены» (бит 5), снимаем флаг «режим автоустановки активен», выходим из режима автоустановки в рабочий режим

Идея алгоритма в том, что он продувает радиатор до термостабильной точки термостата, но дует не сильно, чтобы не остужать двигатель прямым охлаждением блока и головки. Затем вентилятор выключается и реле дает мотору чуть нагреться — таким образом мы автоматически получаем точку для начала работы вентилятора.

Во время автоустановки реле воспринимает сигнал с геркона в течение шагов 7 и 8 — поднесение магнита к реле в эти моменты вызывает последовательность шагов 9, 11, 12. Коррекция порога на шаге 10 при этом не производится).

Если во время автоустановки нарушились некоторые ожидаемые реле условия, устанавливается флаг «ошибка автоконфигурации (бит 4)» и реле выходит из режима автоустановки. Чтобы реле опять смогло войти в этот режим по условию шага 1, надо выключить и включить питание реле.

Ошибки ловятся такие:
Шаг 2 — значение АЦП вне диапазона (слишком низкое или высокое). Диапазон автоконфигурации по коду АЦП 248..24 (11111000…00011000). В этом случае реле просто не входит в режим автоконфигурации без установки флага ошибки.
Шаг 4 — в течение времени ожидания 3 секунд обнаружено снятие внешнего сигнала включения вентилятора.
Шаг 7 — во время снижения оборотов обнаружен активный внешний сигнал включения вентилятора Шаг 8 — во время ожидания обнаружен активный внешний сигнал включения вентилятора Шаг 11 — установленные пороги вне диапазона 248..24, либо разница C2 — C1 < 4 (то есть они слишком близко друг к другу, либо по какой-то причине C2 > C1 — например, когда вентилятор на самом деле не срабатывает, и температура продолжает расти)

Теперь рабочий режим:

Расчет требуемой мощности (Preq)
1. Если внешний сигнал активен — Preq = 100% 2. Если неактивен, то смотрится текущий код АЦП © и соответствующая ему температура T:
T < T2 (C > C2): Preq = 0%
T > T1 (C < C1): Preq = 100%
T2 <= T <= T1 (C2 >= C >= C1): Preq = Pstart + (100% — Pstart) * (C2 — C) / (C2 — C1), где Pstart = начальная мощность (12%)

При этом, требуемая мощность не сразу подается на вентилятор, а проходит через алгоритм плавного разгона и органичения частоты пуска/останова вентилятора.
Этот алгоритм работает только в рабочем режиме и при отсутствии внешнего сигнала включения:
Пусть Pcurr — текущая мощность вентилятора
1. Если Pcurr > 0 и Preq = 0, либо Pcurr = 0 и Preq > 0 — то есть требуется запуск остановленного или останов работающего вентилятора, то:
— Смотрится время находжения вентилятора в данном состоянии (запущен или остановлен). Если время меньше порога — состояние вентилятора не меняется.
— При этом, если Pcurr > Pstart и Preq = 0, то на остаток времени запущенного состояния устанавливается Pcurr = Pstart (то есть вентилятор крутится на минимальных оборотах) 2. Если п.1 не выполняется, либо время нахождения в состоянии прошло, то:
— Если Preq < Pcurr, то устанавливается Pcurr = Preq (то изменение скорости вращения в сторону снижения происходит сразу, как рассчитано новое значение)
— Если Preq > Pcurr, то набор скорости вращения ограничивается сверху величиной примерно 1.5% в секунду (кроме случая, когда включение вентилятора запрашивается внешним сигналом) — то есть если Preq — Pcurr > Pdelta, то Pcurr = Pcurr + Pdelta, иначе Pcurr = Preq

Теперь про алгоритм оцифровки значения АЦП датчика и компенсации паразитной обратной связи при работе вентилятора:

При расчете мощности используется усредненное значение кода текущей температуры С (см. Расчет требуемой мощности), получаемое средним арифметическим последних 8 значений Сm1, Cm2, Cm3… Cm8. Усреднение происходит методом «скользящего окна» — то есть помещение нового значения в буфер из 8 значений выталкивает наиболее старое и вызывает пересчет среднеарифметического С. Цикл АЦП (и пересчет среднего) происходит каждые 640 мс.
«Сырое» (считанное из АЦП) значение Cadc, прежде чем попадет в буфер подсчета, участвует в следующем алгоритме:
1. Проверяется, что Cadc > Cdisc, где Cdics — макс. Значение АЦП для неподключенного измерительного вывода.
2. Если Cadc > Cdisc, то выставляется флаг «датчик не подключен (бит 6)», значение не попадает в буфер 8 последних значений, и пересчет среднего не выполняется.
3. Если Cadc >= Cdisc — то есть датчик подключен, то Сadc корректируется на определенную величину в зависимости от текущей мощности вентилятора и величины коррекции для 100% мощности (см. шаг 4 алгоритма автоустановки): Cadc = Cadc + Кcurr, где Кcurr = К100 * (Pcurr / 100%). Если при этом Кcurr > 0, то устанавливается флаг «значение АЦП скорректировано (бит 7)». Алгоритм коррекции работает только в рабочем режиме и не работает в режиме автоконфигурации.
4. Выполняется ограничение отрицательной динамики Cadc, чтобы подавить резкие снижения С из-за импульсной нагрузки в общих с датчиком температуры цепях питания автомобиля: Если C — Cadc > Сdelta, то Cadc = C — Cdelta. Ограничение не работает в течение первых 15 секунд после включения зажигания, для того, чтобы в буфере значений быстро сформировались правильные значения Cm1, Cm2…Cm8.
5. Скорректированное по мощности и динамике значение Cadc заталкивается в буфер значений для усреднения как Cm1..Cm8 в зависимости от текущего значения указателя головы буфера (буфер циклический, указатель головы принимает значения от 1 до 8).

Теперь про диагностику светодиодом:

Первый байт — это «сырой» код АЦП (в ранних версиях здесь индицировалось среднее значение C) Второй байт — слово состояния Между первым и вторым байтом пауза порядка 1.5 секунд.
Между циклами индикации пауза 3-4 секунды.
Байты индицируются побитно, начиная со старшего (бит 7, бит 6,… бит 0).
Длинная вспышка соответствует биту, установленному в «1», короткая — в «0».

Расшифровка слова состояния:
Бит 7 — значение АЦП откорректировано по текущей мощности вентилятора
Бит 6 — датчик температуры не подключен
Бит 5 — пороги установлены
Бит 4 — ошибка установки порогов
Бит 3 — режим автоконфигурации активен
Бит 2 — внутренний сброс процессора из-за зависания — нештатная ситуация
Бит 1 — внешний сигнал включения вентилятора активен
Бит 0 — режим продувки при остановке двигателя активен

Когда я описал алгоритм, то удивился как его удалось впихнуть в 1024 слова программной памяти tiny15. Однако, со скрипом, но поместился! ЕМНИП, оставалось всего пару десятков свободных ячеек. Вот что такое сила Ассемблера 🙂

UPD: Многие спрашивают ссылку на скачивание кода — вот ссылка на страницу, на которой можно кликнуть на Download и получить архив: https://code.google.com/archive/p/mc-based-radiator-cooling-fan-control-relay/source/default/source

Почему не работает вентилятор охлаждения

• ПРИЧИНЫ ОТКЛЮЧЕНИЯ ВЕНТИЛЯТОРА
• УСТРОЙСТВО СИСТЕМЫ ОХЛ. С ЭЛЕКТРО ВЕНТИЛЯТОРОМ
• ЗАМЕНА ДАТЧИКА
• СМ. ВИДЕО

Здравствуйте, читатель блога RtiIvaz.ru. Сегодня узнаем, почему не работает вентилятор охлаждения двигателя, рассмотрим, как устроена схема включения и поговорим о причинах и способах устранения неполадок.

Иногда происходит следующая ситуация: двигатель работает, температура повышается, а электрический вентилятор охлаждения не работает. Стало быть, надо срочно искать причину, пока двигатель не закипел на дороге.

В первую очередь проверяют предохранитель вентилятора охлаждения. Если он исправен, тогда надо проверить датчик вентилятора. Сделать это можно очень просто. Для этого надо включить зажигание, и отсоединив от датчика два провода, подключённые к нему соединить их между собой. Если после этого вентилятор заработал, значит, причина в датчике. Его следует заменить на новый.

Следующий шаг, надо проверить реле включения вентилятора охлаждения. Надо либо попробовать заменить его, либо новым или временно взять из другого узла такое же реле, например, сигнала. Такие реле используются во многих местах электрической цепи и автомобилях.

Если же и при этом не работает вентилятор охлаждения нужно проверить сам электровентилятор. Для этого нужно отключить зажигание и соблюдая полярность, подключить вентилятор напрямую к АКБ. Если при таком включении вентилятор заработал, выходит надо искать причину в электрической схеме автомобиля.

Пройтись по проводам, которые задействованы в этой схеме. Бывает так, что провод, где-то перебит или «сопля» появилась. Тогда стало быть надо соединить его и снова проверить включение вентилятора. А иногда бывает, что провод, где-то оголился и замыкает на массу.

Если и после этого не работает вентилятор, тогда уже надо обращаться к специалистам на СТО. Но это бывает в крайне редких случаях. Чаще всего происходят ситуации, описанные выше с датчиком включения вентилятора либо предохранителем или самим электровентилятором.

Предохранитель заменить, я думаю не такая сложная работа, и автолюбитель сможет поменять самостоятельно. В случае с самим вентилятором, немного сложнее, но заменить его тоже не такая уж и сложная работа. Замену датчика мы рассмотрим немного позднее, сначала рассмотрим схему включения датчика.

УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРИЧЕСКИМ ВЕНТИЛЯТОРОМ

На рисунке ниже показан, как выглядит датчик включения вентилятора:

РИС.1. Внешний вид датчика включения вентилятора.

Выпускаются такие датчики под разные температуры срабатывания. Эти характеристики всегда указываются на их корпусе (см. фото). Обозначаются так! 92-87°С либо 87-82°С. Первая цифра указывает на температуру включения вентилятора, а вторая на температуру выключения.

Внутреннее строение можно рассмотреть на рисунке приведенном ниже:

РИС.2. Схематическое изображение внутреннего строения датчика включения вентилятора.

1.Неподвижный контакт. 2.Подвижный контакт. 3.Толкатель подвижного контакта. 4.Биметаллическая пластина. Характеристики биметаллической пластины настроены на определённую температуру, выгравированную на корпусе датчика.

Слева на рисунке показан датчик, температура охлаждающей жидкости которого не достигла требуемой величины. Контакты разомкнуты, и вентилятор при этом находится в выключенном состоянии.

С правой стороны на рисунке показано, что при достижении заданной температуры, биметаллическая пластина изгибается, тем самым двигая посредством толкателя подвижные контакты на соединение с неподвижными. Цепь замыкается, и напряжение подаётся на вентилятор охлаждения, включая его.

Электрическая схема включения вентилятора охлаждения показана на нижеследующем рисунке:

РИС.3. Электрическая схема включения вентилятора.

Вентилятор подключен через реле из-за того, что он потребляет большую мощность, а датчик рассчитан на малые токи. Реле тут нужно для того чтобы разгрузить цепь датчика вентилятора. Контакты датчика рассчитаны на малые токи, а вентилятор потребляет много энергии, поэтому здесь и нужно реле и желательно на больший ток.

Если без реле, напрямую подключить вентилятор через датчик, то его контакты быстро обгорят и соответственно датчик выйдет из строя. Особенно это будет чувствоваться летом, потому что в это время вентилятор охлаждения включается часто и работает дольше, чем зимой.

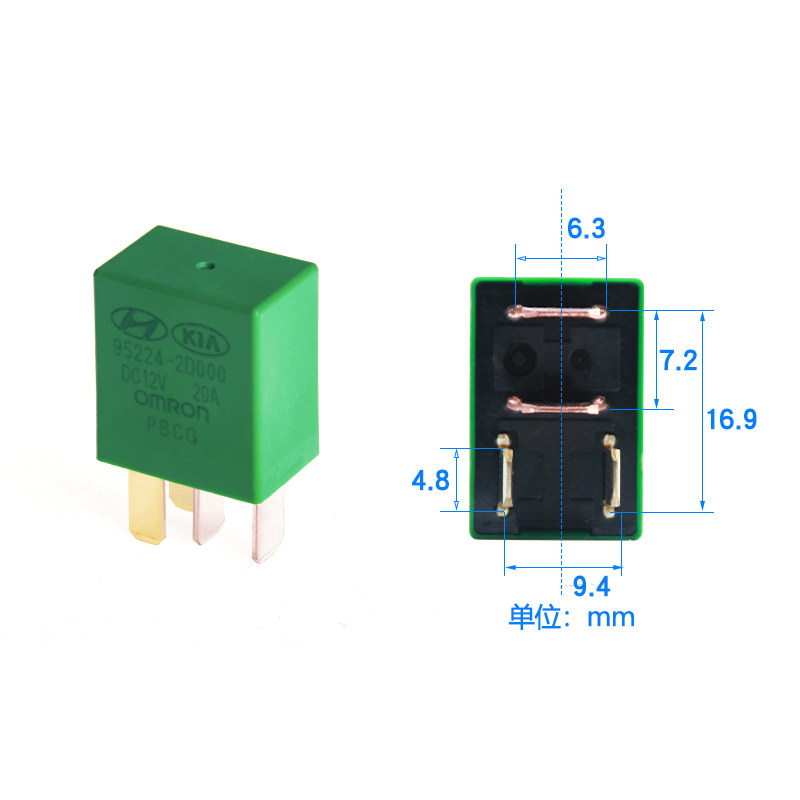

Как выглядит реле переключения показано на рисунке ниже:

РИС.4. Внешний вид коммутационного реле.

Здесь показано реле на 30 ампер. Но для вентилятора охлаждения основного радиатора лучше использовать реле более мощное. На 50, а лучше на 70 ампер. Внешне они выглядят точно так же просто размеры больше и контакты более широкие. Контакт 87а в данном реле нужно просто игнорировать, т. е. подключать его ни к чему. В нашей схеме он не нужен…

ЗАМЕНА ДАТЧИКА

Прежде чем начать работу по замене датчика, надо посмотреть его температуру срабатывания. И приобрести датчик с именно такими же характеристиками. Иначе вентилятор будет включаться либо слишком рано, или слишком поздно. Итак, автолюбитель! Вы приобрели датчик с нужными вам характеристиками, теперь можно с уверенностью приступать к работе по его замене.

• Отключаем одну из клемм АКБ. Это нужно чтобы обесточить электрическую схему автомобиля и случайно не произошло короткое замыкание в процессе замены.
• Сливаем охлаждающую жидкость из радиатора. Иначе при демонтаже датчика охл. жидкость вытечет, и надо будет покупать дополнительно для доливки. А это лишние финансовые расходы. Можно, конечно, и без слива жидкости заменить датчик. Но для этого нужна сноровка. Делается это в следующем порядке: Берём в одну руку новый датчик, а другой выкручиваем старый, при этом слегка прижимаем его к резьбе, чтобы жидкость не вытекала. Когда датчик уже выкрутился, убираем его, быстренько вставляем новый и закручиваем. Немаловажный момент, при этом — надо все это производить на остывшем радиаторе, чтобы не получить ожогов от горячей охлаждающей жидкости.
• Отсоединяем два провода, подключённые к датчику, и выкручиваем датчик. Для этого нам понадобится ключ на 30 мм.
• Наносим герметик на новый датчик и устанавливаем на своё место. После этого, лучше подождать около двух часов, чтобы герметик схватился. Здесь также можно использовать и фум — ленту, в этом случае не надо ждать пока схватится герметик, можно сразу заводить машину и проверять работу. Но с ней нужна определённая сноровка, и не каждый автолюбитель квалифицированно справится с ней. Поэтому лучше использовать герметик.
• Датчик не надо затягивать слишком сильно. Обычно этот датчик вкручивается в пластмассовый бачок радиатора. Поэтому надо быть осторожнее, иначе резьба в пластмассовом корпусе сорвётся и придётся либо менять радиатор, или думать, как выходить из положения!
• Следующий шаг – заливаем охлаждающую жидкость, заводим двигатель и ждём, когда поднимется его температура. Когда температура достигнет расчётного максимума, должен включиться электровентилятор. Если это произошло, значит, мы все сделали правильно и должны радоваться успешно проделанной работе. Если же нет, то надо продолжить поиски причины неисправности.

Если вы все заранее подготовили, то работа по замене датчика не займёт много времени. Я с соседом по гаражу, на его машине потратил примерно полчаса на замену.

См. видео:

На этом заканчиваю писать статью! Надеюсь, статья поможет, дорогой читатель блога RtiIvaz. ru. Желаю успехов в этой работе и главное, чтобы получили удовлетворение, правильно отремонтировав любимый автомобиль.

Можно еще почитать:

Подбор сальников по размерам и каталожным номерам

Признаки неисправности или неисправности реле вентилятора охлаждения

Признаки неисправности или неисправности реле вентилятора системы охлаждения | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость осмотра системы охлаждения двигателя автомобиля

Место обслуживания

0,00 $

Предварительная, прозрачная цена

(171 627)

В большинстве современных автомобилей используются электрические вентиляторы охлаждения, которые прогоняют воздух через радиатор и охлаждают двигатель. В большинстве охлаждающих вентиляторов используются электродвигатели с потребляемым током от умеренного до высокого, поэтому они обычно управляются с помощью реле. Реле вентилятора охлаждения — это реле, которое управляет вентиляторами охлаждения двигателя. При соблюдении правильных параметров датчик температуры или компьютер активируют реле, которое подаст питание на вентиляторы. Реле обычно активируется, как только обнаруживается, что температура автомобиля приближается к чрезмерно высокой температуре. Обычно неисправное реле вентилятора охлаждения вызывает несколько симптомов, которые могут предупредить водителя о необходимости обслуживания.

1. Перегрев двигателя

Одним из первых симптомов, обычно связанных с неисправным или неисправным реле вентилятора охлаждения, является перегрев или перегрев двигателя. Если вы заметили, что ваш двигатель работает при более высоких температурах, чем обычно, это может быть признаком того, что реле не работает должным образом. Если реле закоротит или выйдет из строя, оно не сможет подавать питание для работы вентиляторов и поддерживать работу двигателя при нормальной температуре. Аномально высокие температуры также могут быть вызваны множеством других проблем, поэтому рекомендуется правильно диагностировать автомобиль, чтобы быть уверенным в наличии проблемы.

2. Вентиляторы охлаждения не работают

Неработающие вентиляторы охлаждения являются еще одним распространенным признаком потенциальной проблемы с реле вентилятора охлаждения. Если реле выйдет из строя, оно не сможет подавать питание на вентиляторы, и в результате они не будут работать. Это может привести к перегреву, особенно когда автомобиль стоит, когда автомобиль не движется вперед для прохождения воздуха через радиатор.

3. Вентиляторы охлаждения постоянно включены

Если вентиляторы охлаждения постоянно включены, это еще один (менее распространенный) признак возможной проблемы с реле вентилятора охлаждения. Внутреннее короткое замыкание реле может привести к постоянному включению питания, в результате чего вентиляторы будут работать постоянно. В зависимости от схемы проводки автомобиля, это может привести к тому, что они останутся включенными, даже когда автомобиль выключен, что приведет к разрядке аккумулятора.

Реле вентилятора системы охлаждения в основном функционирует как переключатель вентиляторов системы охлаждения двигателя и, следовательно, является важным электрическим компонентом системы охлаждения автомобиля. По этой причине, если вы подозреваете, что у вашего охлаждающего вентилятора или реле могут быть проблемы, отдайте автомобиль на диагностику профессиональному специалисту, например, одному из YourMechanic. Они смогут осмотреть ваш автомобиль и при необходимости заменить реле вентилятора системы охлаждения.

---

Следующий этап

Планирование проверки системы охлаждения двигателя автомобиля

Самая популярная услуга, которую заказывают читатели этой статьи, — проверка системы охлаждения двигателя автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМ. ЦЕНЫ И РАСПИСАНИЕ

---

вентиляторы

Система охлаждения

перегрев

Приведенные выше утверждения предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличная оценка

(

171 627

)

---

Резюме

161 099

161,099

См. Обзоры около ME

Brian

9000 9000.

9000 23023

9000 23023

9000 23023

9000 23023

9000 23023 9000 2 23.

Request Brian

by Christine

Toyota Tacoma L4-2.7L — Электрические компоненты не работают — Джексонвилл, Флорида

Профессионально, со знанием дела, быстро, приятно

by Shirley

Chevrolet Malibu — Замена втулок стабилизатора (перед) — Orange Park, Florida

Очень хороший парень, и он отлично поработал над моей машиной Запросить William

William

34 года опыта

Запросить William

от Джоанны

Mazda 3 L4-2. 0L — Проверка системы охлаждения двигателя — Феникс, Аризона

Раньше, чем ожидалось! Диагностировали автомобиль в течение часа и быстро оценили ремонт

GLENN

21 года опыта

38 Обзоры

Запрос GLENN

GLENN

21 года опыта

Запрос GLENN

от Susan

Гранд -при Pontiac V6-3.8L Turbo — Индианаполис, Индиана

Луис

15 лет опыта

175 отзывов

Запрос Луис

Луис

15 лет опыта

Запрос Луис

от Лии

Ford Mustang V8-4.6L — Топливный насос — Северный Лас-Вегас, Невада

Дружелюбный обязательно воспользуется им снова

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Признаки плохого или неисправного поликлинового/приводного ремня

Общие признаки включают визг в передней части автомобиля, неработающий усилитель руля и кондиционер, перегрев двигателя и трещины на ремне.

Как сохранить автомобиль в рабочем состоянии, когда на улице жарко

Ваш Автомобиль подвергается значительному воздействию окружающей среды, в том числе: холоду, отрицательным температурам, сухому, засушливому климату, высокой температуре и прямому солнечному свету, осадкам в виде дождя или снега. Если ваш автомобиль подвергается воздействию влаги, все…

Как заменить реле вентилятора системы охлаждения на большинстве автомобилей

Реле вентилятора системы охлаждения выходит из строя, когда вентилятор системы охлаждения радиатора больше не получает электрический сигнал. Сломанное реле вентилятора означает, что радиатор не может остыть.

Похожие вопросы

Вентиляторы охлаждения

Это может быть вызвано рядом причин, таких как низкий уровень охлаждающей жидкости (https://www.yourmechanic.com/services/top-off-coolant), неисправный термостат (https://www. yourmechanic.com/services/thermostat-replacement) или неисправный переключатель вентилятора охлаждающей жидкости. Как вы, возможно, знаете, переключатель вентилятора охлаждающей жидкости помогает поддерживать нужную температуру охлаждающей жидкости…

Указатель температуры слегка повышается, а затем возвращается к норме

Если вы не используете систему кондиционирования в то время, когда вы видите, что указатель температуры поднимается выше середины указателя и опускается каждые несколько минут, то это нормальное циклическое изменение температуры. охлаждающий вентилятор. Если включить…

Сегодня перед работой моя машина завелась и выключилась за 10 секунд. После работы я включил его, и он начал течь зеленой жидкостью и дымить

Зеленая жидкость, вероятно, является охлаждающей жидкостью, а дым, вероятно, паром. У вас может быть серьезная утечка охлаждающей жидкости, из-за которой ваш автомобиль перегревается. Если автомобиль проехал очень далеко во время перегрева, это могло вызвать некоторые…

Просмотрите другой контент

Услуги

Смета

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

Комплект реле электровентилятора | Безболезненное выступление

25,99 долларов США

Рекомендуемые продукты

Универсальный комплект реле вентилятора на 70 А Реле вентилятора с термостатом (вкл. 200f, выкл. 180f) Реле вентилятора с термостатом (на 185f, на 170f) Регулируемый термостат вентилятора с реле

Мы также предлагаем эти детали

×

P/N 30101
Комплект реле электровентилятора

• Применение
• Характеристики

Номер детали: 30101

Это недорогая защита для электровентилятора и жгута проводов автомобиля. Обеспечивает постоянное напряжение, защищает от скачков напряжения и силы тока и предотвращает подачу обратного напряжения вентилятором через жгут проводов автомобиля. Абсолютная необходимость при добавлении установленного на приборной панели ручного выключателя в цепь электрического вентилятора.

В комплект входят: 9 шт.0251

1. Реле SPST 40 А
2. Автоматический выключатель на 30 А
3. База реле со жгутом (вход 6 футов, выход 4 фута)
4. Обжимные клеммы
5. Монтажное оборудование

Другие комплекты реле электровентилятора и аксессуары, доступные в Painless Performance®™

30100- Комплект реле вентилятора на 70 А (без термостата)

30102- Комплект реле вентилятора с одинарной активацией (195°F вкл./185°F)

30103 — Комплект реле одинарного включения вентилятора (185°F вкл./175°F)

30104- Универсальный (регулируемый термостат)

30106- Комплект реле вентилятора Gen III (205°F вкл/190°F)

30109- Комплект реле вентилятора, управляемого PCM (без термостата)

30110- Сменный термостат (195° F On/185°F)

30111- Сменный термостат (185°F On/175°F)

30112- Только регулируемый термостат

30113- Сменный термостат Gen III (205°F On/190°F)

30114- Комплект реле двойного включения вентилятора (195°F вкл. /185°F)

30115- Комплект реле двойного включения вентилятора (185°F вкл./175°F)

30127- Всепогодный комплект реле вентилятора Gen III (205°F вкл./190°F)

30128- Всепогодный комплект реле одинарного включения вентилятора (195°F вкл./185°F)

30129- Всепогодный комплект реле одинарного включения вентилятора (185°F On/175°F)

30130- Всепогодный комплект реле вентилятора (без термостата)

30133- Всепогодный комплект реле вентилятора, управляемого PCM (без термостата)

Предупреждение об опасных материалах

ПРЕДУПРЕЖДЕНИЕ. Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.P65warnings.ca.gov.

Другие комплекты реле электровентилятора и аксессуары, доступные в Painless Performance®™

30100- Комплект реле вентилятора на 70 А (без термостата)

30102- Комплект реле вентилятора с одинарной активацией (195°F вкл. /185°F)

30103- Комплект реле одинарного включения вентилятора (185°F вкл./175°F)

30104- Универсальный (регулируемый термостат)

30106- Комплект реле вентилятора Gen III (205°F вкл/190°F)

30109- Комплект реле вентилятора, управляемого PCM (без термостата)

30110- Сменный термостат (195° F On/185°F)

30111- Сменный термостат (185°F On/175°F)

30112- Только регулируемый термостат

30113- Сменный термостат Gen III (205°F On/190°F)

30114- Комплект реле двойного включения вентилятора (195°F вкл./185°F)

30115- Комплект реле двойного включения вентилятора (185°F вкл./175°F)

30127- Всепогодный комплект реле вентилятора Gen III (205°F вкл./190°F)

30128- Всепогодный комплект реле одинарного включения вентилятора (195°F вкл./185°F)

30129- Всепогодный комплект реле одинарного включения вентилятора (185°F On/175°F)

30130- Всепогодный универсальный комплект реле вентилятора (без термостата)

30133- Всепогодный комплект реле вентилятора, управляемого PCM (без термостата)

---



ТАКЖЕ КУПИЛ

30100 Универсальный комплект реле вентилятора на 70 А   30102 Реле вентилятора с термостатом (вкл. 200f, выкл. 180f)   30103 Реле вентилятора с термостатом (на 185f, на 170f)   30104 Регулируемый термостат вентилятора с реле   30106 Реле вентилятора с термостатом Gen III (вкл. 205f, выкл. 190f)   30109 Комплект реле всепогодного вентилятора, управляемого PCM   30110 Только термостат (200-180 градусов)   30111 Только термостат (185-170 градусов)   30112 Регулируемый термостат вентилятора   30113 Термостат LSX (205–190 градусов)



Комплекты реле электрического вентилятора Painless Performance

Комплект реле электрического вентилятора Fan-Thom

Безболезненные продукты производительности Реле электрического вентилятора Fan-Thom SPST 40 Amp Relay Kit

Продукция Painless Performance 30101

Номер детали: 764-30101

Продукция Painless Performance 30101

Безболезненные продукты производительности Реле электрического вентилятора Fan-Thom SPST 40 Amp Relay Kit

25,99 $

(3)

Отправка сегодня

Комплект реле вентилятора Fan-Thom

Реле SPST на 40 А

Автоматический выключатель на 30 А

Основание реле со жгутом проводов

Обжимные клеммы

Монтажное оборудование 109863

Подробнее

25,99 $

(3)

Отправка сегодня

---

Комплект реле вентилятора Fan-Thom II с защитой термостата

Безболезненные продукты производительности Комплект реле электрического вентилятора Fan-Thom II с реле защиты термостата SPST 40 Amp

Продукция Painless Performance 30103

Номер детали: 764-30103

Продукция Painless Performance 30103

Безболезненные продукты производительности Комплект реле электрического вентилятора Fan-Thom II с реле защиты термостата SPST 40 Amp

$43,99

(3)

Ориентировочная поставка напрямую от производителя 06. 10.22, в зависимости от наличия у производителя.

Узнать больше

Комплект реле вентилятора Fan-Thom II с защитой термостата

Реле SPST 40 А

Автоматический выключатель 30 А

Переключатель термостата 185°F Вкл./175°F Выкл.

1/2 PT /8″адаптер NPT

Релейная база со жгутом проводов

Обжимные клеммы

Монтажное оборудование

Подробнее

43,99 $

(3)

Ориентировочная поставка напрямую от производителя 06.10.22, в зависимости от наличия у производителя.

Узнать больше

---

Безболезненные продукты производительности Комплект реле электрического вентилятора Fan-Thom II с реле защиты термостата SPST 40 Amp

Продукты Painless Performance 30102

Номер детали: 764-30102

Продукция Painless Performance 30102

Безболезненные продукты производительности Комплект реле электрического вентилятора Fan-Thom II с реле защиты термостата SPST 40 Amp

46,99 $

(3)

Отправка сегодня

Комплект реле вентилятора Fan-Thom II с защитой термостата

Реле SPST 40 А

Автоматический выключатель 30 А

Переключатель термостата 195°F Вкл. /185°F Выкл.

Переходник с 1/2″ NPT на 3/8″ NPT

Основание реле со жгутом

Обжимные клеммы

Монтажное оборудование

Подробнее

46,99 $

(3)

Отгружается сегодня

---

Комплекты реле вентиляторов для включения одного и двух вентиляторов

Безболезненные продукты производительности Комплект реле вентилятора с одинарным вентилятором и двойной активацией Реле 40 А с основанием

Продукция Painless Performance 30115

Номер детали: 764-30115

Продукция Painless Performance 30115

Безболезненные продукты производительности Комплект реле вентилятора с одинарным вентилятором и двойной активацией Реле 40 А с основанием

$56,99

(3)

Отправка сегодня

Комплект реле вентилятора для включения одного вентилятора и двух вентиляторов

Реле на 40 А с основанием

Автоматический выключатель на 30 А

Термостатический переключатель 185°F вкл. /175°F выкл.

Переходник с 1/2″ NPT на 3/8″ NPT

Предварительно заделанный/печатный жгут проводов

Монтажное оборудование/изолированные3 клеммы1

Подробнее

$56,99

(3)

Доставка сегодня

---

Безболезненные продукты производительности Комплект реле вентилятора с одинарным вентилятором и двойной активацией Реле 40 А с основанием

Продукты Painless Performance 30114

Номер детали: 764-30114

Продукты Painless Performance 30114

Безболезненные продукты производительности Комплект реле вентилятора с одинарным вентилятором и двойной активацией Реле 40 А с основанием

$55,99

(1)

Отправка в понедельник

Комплект реле вентилятора с одинарным и двойным включением

Реле на 40 А с основанием

Автоматический выключатель на 30 А

Термостатический переключатель 195°F вкл. /185°F выкл.

Переходник с 1/2″ NPT на 3/8″ NPT

Предварительно заделанный/печатный жгут проводов

Монтажное оборудование/изолированные клеммы

Подробнее

$55,99

(1)

Отправка в понедельник

---

Комплекты реле двухвентиляторного вентилятора с двойной активацией

Безболезненные продукты производительности Двойной вентилятор — комплект реле вентилятора с двойной активацией (3) реле 40 А с основанием

Продукты Painless Performance 30117

Номер детали: 764-30117

Продукты Painless Performance 30117

Безболезненные продукты производительности Двойной вентилятор — комплект реле вентилятора с двойной активацией (3) реле 40 А с основанием

$119,99

(4)

Ориентировочная поставка напрямую от производителя 13.12.22, в зависимости от наличия у производителя.

Узнать больше

Двойной вентилятор — комплект реле двухвентиляторного вентилятора

(3) Реле на 40 А с основанием

Предохранитель на 70 А

Термостатический выключатель 185°F вкл. /175°F выкл. Предварительно заделанные/печатные жгуты проводов

Монтажное оборудование/изолированные клеммы

Подробнее

$119,99

(4)

Ориентировочная поставка напрямую от производителя 13.12.22, в зависимости от наличия у производителя.

Подробнее

---

Безболезненные продукты производительности Двойной вентилятор — комплект реле вентилятора с двойной активацией (3) реле 40 А с основанием

Продукция Painless Performance 30116

Номер детали: 764-30116

Продукция Painless Performance 30116

Безболезненные продукты производительности Двойной вентилятор — комплект реле вентилятора с двойной активацией (3) реле 40 А с основанием

125,99 $

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

Комплект реле для двухвентиляторного вентилятора с двойной активацией

(3) Реле на 40 А с основанием

Предохранитель на 70 А

Термостатический выключатель 195°F вкл. /185°F выкл. Переходник NPT /8″

Предварительно заделанный/печатный жгут проводов

Монтажное оборудование/изолированные клеммы

Подробнее

125,99 долл. США

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

---

Комплекты реле двухвентиляторного вентилятора

LSx

Безболезненные продукты производительности LSx Dual Fan-Dual Activation Комплект реле вентилятора

Продукты Painless Performance 30118

Номер детали: 764-30118

Продукты Painless Performance 30118

Безболезненные продукты производительности LSx Dual Fan-Dual Activation Комплект реле вентилятора

149,99 $

Доставка сегодня

Комплект реле вентилятора LSx Dual Fan-Dual Activation

(3) Реле на 40 А с основаниями

(1) Предохранитель на 70 А с держателем

Термостатический переключатель 205 градусов F вкл. /190 градусов F выкл. Жгут проводов с предварительной заделкой/печатным рисунком

Монтажное оборудование/изолированные клеммы

Инструкции

Подробнее

149,99 $

Доставка сегодня

---

Всепогодный комплект реле электрического вентилятора

Безболезненные продукты производительности Всепогодный комплект реле электрического вентилятора SPST 35 Amp Relay

Продукция Painless Performance 30130

Номер детали: 764-30130

Продукция Painless Performance 30130

Безболезненные продукты производительности Всепогодный комплект реле электрического вентилятора SPST 35 Amp Relay

38,99 $

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

Всепогодный комплект реле электрического вентилятора

Реле SPST на 35 А

Автоматический выключатель на 30 А

Основание реле со жгутом проводов

Обжимные клеммы

Монтажное оборудование 1

Подробнее

38,99 долл. США

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

---

Всепогодный комплект реле электрического вентилятора с защитой термостата

Безболезненные продукты производительности Всепогодный комплект реле электрического вентилятора с реле защиты термостата SPST 35 Amp

Продукты Painless Performance 30129

Номер детали: 764-30129

Продукты Painless Performance 30129

Безболезненные продукты производительности Всепогодный комплект реле электрического вентилятора с реле защиты термостата SPST 35 Amp

55,99 $

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

Всепогодный комплект реле электрического вентилятора с защитой термостата

Реле SPST 35 А

Автоматический выключатель 30 А

Выключатель термостата 185°F вкл. /175°F выкл.

1/2″NPT Адаптер NPT

Основание реле со жгутом проводов

Обжимные клеммы

Монтажное оборудование

Подробнее

55,99 долл. США

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Подробнее

---

Безболезненные продукты производительности Всепогодный комплект реле электрического вентилятора с реле защиты термостата SPST 35 Amp

Продукты Painless Performance 30128

Номер детали: 764-30128

Продукты Painless Performance 30128

Безболезненные продукты производительности Всепогодный комплект реле электрического вентилятора с реле защиты термостата SPST 35 Amp

66,99 $

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

Всепогодный комплект реле электрического вентилятора с защитой термостата

Реле SPST 35 А

Автоматический выключатель 30 А

Переключатель термостата 195°F вкл. /185°F выкл.

1/2″NPT Адаптер NPT

Основание реле со жгутом проводов

Обжимные клеммы

Монтажное оборудование

Подробнее

66,99 долл. США

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Подробнее

---

Универсальный комплект реле вентилятора на 70 А

Безболезненные продукты производительности Универсальный комплект реле вентилятора на 70 А SPST Реле для тяжелых условий эксплуатации на 70 А

Продукция Painless Performance 30100

Номер детали: 764-30100

Продукция Painless Performance 30100

Безболезненные продукты производительности Универсальный комплект реле вентилятора на 70 А SPST Реле для тяжелых условий эксплуатации на 70 А

38,99 $

(2)

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

Универсальный комплект реле вентилятора на 70 А

SPST Реле для тяжелых условий эксплуатации на 70 А

Основание реле со жгутом проводов

Макси-предохранитель на 70 А с монтажным основанием и крышкой

Подробнее

$38,99

(2)

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Подробнее

---

Комплект реле вентилятора, управляемого PCM

Безболезненные продукты производительности Комплект реле вентилятора, управляемого PCM, с заземлением

Продукция Painless Performance 30109

Номер детали: 764-30109

Продукция Painless Performance 30109

Безболезненные продукты производительности Комплект реле вентилятора, управляемого PCM, с заземлением

36,99 $

Отправка сегодня

ПКМ контролируемый набор реле.

Подробнее

$36,99

Доставка сегодня

---

Комплект реле вентилятора, управляемого PCM

Водонепроницаемый

Безболезненные продукты производительности Водоустойчивое активированное заземление набора реле вентилятора контролируемого ПКМ

Продукты Painless Performance 30133

Номер детали: 764-30133

Продукты Painless Performance 30133

Безболезненные продукты производительности Водоустойчивое активированное заземление набора реле вентилятора контролируемого ПКМ

44,99 $

Отправка в понедельник

Водонепроницаемый комплект реле эстафеты вентилятора PCM

Активированный заземление

SPST 35 AMP RELAY

30 AMP.

Подробнее

$44,99

Отправка в понедельник

---

Комплект реле вентилятора GM Gen III с термостатом

Безболезненные продукты производительности Комплект реле вентилятора с термостатом — реле 40 Amp SPST для двигателей GM Gen III

Продукты Painless Performance 30106

Номер детали: 764-30106

Продукты Painless Performance 30106

Безболезненные продукты производительности Комплект реле вентилятора с термостатом — реле 40 Amp SPST для двигателей GM Gen III

69,99 $

Отправка в понедельник

Комплект реле вентилятора с термостатом — двигатели GM Gen III

Реле SPST 40 А

Автоматический выключатель 30 А

Термостатический переключатель 205°F Вкл. /190°F Off (резьба 12 x 1,5 мм)

Основание реле со жгутом проводов

Обжимные клеммы

Монтажное оборудование

Подробнее

$69,99

Отправка в понедельник

---

Комплект реле вентилятора GM Gen III с термостатом

Всепогодный

Безболезненные продукты производительности Всепогодный комплект реле вентилятора с термостатом — реле 40 Amp SPST для двигателей GM Gen III

Продукты Painless Performance 30127

Номер детали: 764-30127

Продукты Painless Performance 30127

Безболезненные продукты производительности Всепогодный комплект реле вентилятора с термостатом — реле 40 Amp SPST для двигателей GM Gen III

81,99 $

Отправка в понедельник

Всепогодный комплект реле вентилятора с термостатом — двигатели GM Gen III

Реле SPST, 40 А

Автоматический выключатель, 30 А

Термостатический выключатель 205°F вкл. /190°F выкл. (резьба 12 x 1,5 мм)

База реле со жгутом проводов

Обжимные клеммы

Крепежное оборудование

Подробнее

$81,99

Отправка в понедельник

---

Сменные термостатические переключатели

Безболезненные продукты производительности Сменный термостатический переключатель 185 градусов по Фаренгейту вкл./175 градусов по Фаренгейту вкл./выкл. Включает переходник с 1/2 дюйма NPT на 3/8 дюйма NPT

Продукты Painless Performance 30111

Номер детали: 764-30111

Продукты Painless Performance 30111

Безболезненные продукты производительности Сменный термостатический переключатель 185 градусов по Фаренгейту вкл./175 градусов по Фаренгейту вкл./выкл. Включает переходник с 1/2 дюйма NPT на 3/8 дюйма NPT

$28,99

(5)

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

Сменный термостатический переключатель

185 градусов F вкл./175 градусов F выкл.

Включает переходник с 1/2 дюйма NPT на 3/8 дюйма NPT

Подробнее

$28,99

(5)

Ориентировочная поставка напрямую от производителя 10/10/22, в зависимости от наличия у производителя.

Узнать больше

---

Безболезненные продукты производительности Сменный термостатический переключатель 195° вкл./185° выкл. Включает переходник с 1/2″ NPT на 3/8″ NPT

Продукты Painless Performance 30110

Номер детали: 764-30110

Продукты Painless Performance 30110

Безболезненные продукты производительности Сменный термостатический переключатель 195° вкл./185° выкл. Включает переходник с 1/2″ NPT на 3/8″ NPT

$28,99

(2)

Ориентировочная поставка напрямую от производителя 14. 10.22, в зависимости от наличия у производителя.

Узнать больше

Сменный термостатический переключатель

195° вкл./185° выкл.

Включает переходник с 1/2″ NPT на 3/8″ NPT

Подробнее

$28,99

(2)

Ориентировочная поставка напрямую от производителя 14.10.22, в зависимости от наличия у производителя.

Узнать больше

---

Безболезненные продукты производительности Сменный термостатический переключатель 205° вкл./190° выкл. Размер резьбы: M12 x 1,5

Продукты Painless Performance 30113

Номер детали: 764-30113

Продукты Painless Performance 30113

Безболезненные продукты производительности Сменный термостатический переключатель 205° вкл./190° выкл. Размер резьбы: M12 x 1,5

$53,99

(1)

Отправка в понедельник

Запасной термостатический переключатель

205° вкл. /190° выкл.

Размер резьбы: M12 x 1,5

Посмотреть подробности

$53,99

(1)

Отправка в понедельник

SPAL FRH Комплект проводки реле вентилятора SPAL®

Срок службы двигателя События Сообщество Support

• Categories
  • New & Hot Products
  • Engine Swap Parts
    • Accessory Drive Brackets and Kits
    • Mounts and Crossmembers
    • Swap Accessories
  • Off-Road
    • Differential Covers
    • Exhaust
    • Fuel Systems
    • Ignition and Electrical
    • Jerry Cans
    • Off Road Carburetors
    • Shifters and Handles
    • Spare Tire Spacer
    • Transmissions
    • XDR Off Road
  • Summer Warehouse Зазор
  • Выхлоп
    • Компоненты Builder
    • Вырезы и многорежимные комплекты
    • Наконечники выхлопа
    • X трубы Y трубы и H трубы
  • Plumbing AN Fittings and Hose
    • Adapters
    • All Hose Groups
    • Application Specific Parts
    • Catch Tanks
    • Fuel System Components
    • Hose Ends
    • Hose Protection, Sleeving & Clamps
    • Mr Gasket Push -On
    • Прокладка Mr Swivel
    • Масло и системы охлаждения
    • Сантехнические инструменты
    • Рулевое управление с гидроусилителем
    • Готовые шланги
    • Уплотнения
    • Super Stock
    • Ultra Flex
    • UltraPro
    • Valves
    • Weld-ons and Fill Caps
  • Air & Fuel Delivery
    • Air Cleaners
    • Air Scoops
    • Cold Air Intake
    • Fuel System Kits
    • Топливные баки
    • HydraMat
  • Внешний вид
    • Кабриолет и компоненты
    • Панели крыши
    • Двери
    Крылья
    • 0331
    • Firewall, Cowl, and Front Unibody
    • Floor Pan and Frame
    • Fuel Doors
    • Graphic Kits
    • Grilles
    • Hood
    • Lighting
    • Mini Tub Kits
    • Plate Frames and Accessories
    • Quarter Panels
    • Radiator Опоры
    • Задние спойлеры
    • Панель порога
    • Панель крыши
    • Отделка и молдинги
    • Кузов и детали грузовика
    • Кабина грузовика и детали
    • Valances
    • Weatherstrip
    • Window and Windshield
  • Restoration
    • Air Conditioning and Heating
    • Air and Fuel Delivery
    • Books and Manuals
    • Brakes
    • Bumper
    • Convertible Tops and Components
    • Cooling
    • Наклейки Этикетки и ярлыки
    • Электрические детали
    • Крепление двигателя и трансмиссии
    • Выхлоп
    • Накладки на крылья
    • Fuel Tanks & Components
    • Ignition
    • Lamps & Lighting
    • Longbed to Shortbed Conversion Kits
    • Suspension
    • Trailer Hitches
    • Weatherstrip & Rubber
    • Wheels and Accessories
    • Windows and Windshield
    • Wood Bed Floor and Trim
  • Кондиционирование воздуха и отопление
    • Элементы управления и кабели
    • Заглушки и панели для удаления
    • Блок обогревателя и шланги
    • Heater Core
  • Fasteners and Hardware
    • Quarter Turn Fasteners
    • Safety Wire
    • Transmission and Drivetrain
    • Wheel and Tire
  • Safety Equipment
    • Arm Restraints
    • Seats
    • Shifter Ботинки
    • Обувь
    • Буксирные ремни
    • Нижнее белье
    • Сетки на окна
    • Молодежь
  • Тормоза
    • Brake Accessories
    • Hydraulic Brake Conversion
    • Master Cylinder Conversions
    • Proportioning Valve
    • Roll Control & Launch Control
  • Gaskets
    • Differential Cover Gaskets
    • Gasket Kits
    • Gasket Material
    • Head Gaskets
    • Прокладки впускного коллектора
    • Прокладки масляного поддона
    • RTV и герметики
    • Уплотнения
    • Прокладки нагнетателя
    • Timing Cover Gaskets
    • Transmission Gaskets
    • Valve Cover Gaskets
  • Suspension & Chassis
    • Air Ride
    • Body Mounts and Hardware
    • C-Notch Kits
    • Driveshaft Safety Loops
    • Front Drop Axles & Шкворни
    • Сцепки и буксировочные устройства
    • Комплекты для выравнивания и подъема
    • Комплекты для переоборудования длинной платформы в короткую
    • Комплекты каркаса безопасности
    • Амортизаторы и стойки
    • Springs & Bumpstops
    • Strut Tower and Chassis Braces
    • Sway Bars and Components
    • Traction Bars and Components
  • Carburetors
    • Carburetor Tools
    • Carburetor and Manifold Combos
    • Factory Refurbished Carburetors
    • Performance 2 Цилиндры
    • Специальные карбюраторы
  • Манометры и аксессуары
    • Адаптеры и фитинги для манометров
    • Gauge Sets
    • Shift Lights
    • Tach Adapters
  • Tools, Shop Equipment & Chemicals
    • Diagnostic Tools
    • Engine Tools
    • Extra Long Fender Covers
    • Fender Covers
    • Fluid Tools
    • Front End Чехлы
    • Ручной инструмент
    • Чехлы на крылья Jumbo
    • Масла, жидкости и добавки
    • Краски и краски
    • Магазинные инструменты
    • Инструменты для прицепа
  • Cataclean
  • Ignition
    • Crank Triggers
    • Electronic Conversion Kits
    • Heat Shielding
    • HyperSpark Ignition for Sniper EFI
    • Ignition Harnesses
    • Ignition and Electrical Components
    • Magnetos
    • RPM & Регулятор времени
    • Интеллектуальная катушка и компоненты
    • Свечи зажигания
    • Наборы для настройки
  • Трансмиссия и трансмиссия
    • Bellhousing and Clutch Accessories
    • Differential Covers
    • Driveline Conversions
    • Flywheels
    • Internal Components
    • Oil and Transmission Coolers
    • Rear Axle & Differential
    • Shifters
    • Torque Converters
    • Transmission Installation Kits
    • Transmission Pans и щупы
    • Трансмиссии
    • Универсальные шарниры и опоры трансмиссии
  • Cooling
    • Fan Mounting Solutions
    • Hose Sleeving
    • Intercoolers
    • Oil And Transmission Coolers
    • Thermostats
    • Water Outlets
  • Interior
    • Dash
    • Door
    • Floor Mats
    • Gauges
    • Перчаточный ящик
    • Оборудование
    • Обшивка потолка и компоненты
    • Звуковой сигнал
    • Приборные панели и компоненты
    • Фары
    • Pedals and Pedal Pads
    • Rear View Mirror
    • Seat
    • Seatbelt
    • Steering Wheels
    • Sunvisor And Components
    • Trim
    • Trunk
  • Tuners and Programmers
    • AFM, DFM, MDS Modules
    • Кабели и адаптеры
    • Программное обеспечение Dinan для настройки
    • Расширяемая система аксессуаров
    • Встроенные модули настройки
    • Лицензии на несколько автомобилей
    • PCM
    • Performance Kits
    • Start/Stop Disabler
    • Tuner Mounts
  • Data Acquisition
    • Cables
    • Modules
    • Power Distribution Modules
    • Sensors
    • Sensors With Modules
    • Wiring Accessories
  • Освещение
    • Рамки и отделка
    • Светодиодные рабочие фары
    • Габаритные и сигнальные фонари
    • Задние фонари
  • Wheels & Wheel Accessories
  • EFI — Fuel Injection
    • Atomic EFI
    • EFI Distributors
    • EFI Fuel System Components
    • Gauges and Displays
    • Harnesses
    • Hilborn EFI Systems
    • Injectors
    • Legacy EFI
    • Модули и датчики
    • Terminator EFI
    • Дроссели
    • Электромонтажный цех
  • LS Power
    • EFI Components
    • Engine and Transmission mounts
    • Fuel Pump Regulator and Filter
    • Fuel Tanks
    • LS Accessory Drive Brackets and Kits
    • LS Drivetrain
    • LS Engine Components
    • LS Gaskets
    • LS Ignition Products
    • LS Замена масляных поддонов
    • Замена радиаторов LS
    • Корпуса дроссельных заслонок LS
    • Инструменты LS
    • LS Клапанные крышки и внешний вид двигателя
    • Системы закиси азота LS и LT
  • Apparel & Collectibles
    • Backpacks
    • Banners
    • Clocks
    • Counter Stool
    • Decals
    • Diecast
    • Drinkware
    • Face Masks & Gaiters
    • Headwear
    • Hitch Cover
    • Jackets
    • Literature
    • Металлические таблички
    • Разное
    • Рубашки поло
    • Рубашка Shop
    • Солнцезащитные очки
    • Коллекция Throw Back
    • Tote Bags
  • Electrical
    • Connectors
    • Electrical System Accessories
    • Harnesses
    • Ignition Switches
    • LED Lighting
    • Selecta-Speed ​​Wiper Kits
    • Sensors
    • Starter Accessories
    • Switches and Parts
    • Ткацкий станок для проволоки
    • Провода и кабели
    • Электромонтажные инструменты
  • Морские и силовые виды спорта
    • Персональный гидроцикл
    • Small Engine
  • ‌
  • Engine
    • Air Cleaners
    • Engine Dress Up
    • Engine Mounts
    • Forced Induction
    • Harmonic Balancers
    • Timing Covers
    • Valley Covers
    • Valve Covers
    • Valvetrain
  • Закись азота
    • Бутыли и аксессуары
    • Контроллеры и аксессуары
    • Системы прямого порта
    • Distribution Blocks, Filters, Adapters and Fittings
    • Electrical and Wiring
    • Fuel Pumps and Regulators
    • Gauges
    • Hidden Systems
    • Hose Lines and Tubing
    • Intercooler Sprayers
    • Microswitch and Solenoid Mounting Brackets
    • NOS Jets
    • Шланги и трубки для продувки азотом
    • Пластины для азота
    • Форсунки
    • Продувочные комплекты
    • Заправочные комплекты и компоненты
    • Соленоиды и запасные части для соленоидов
    • Tools
  • ‌
• Brands
  • ACCEL
  • Dinan
  • Holley iNTECH
  • Racepak
  • ADS Racing Shocks
  • Drake Muscle Cars
  • Holley RetroBright
  • RaceQuip
  • AEM
  • Earl’s
  • Hooker
  • Range Technology
  • AEM EV
  • Edge
  • Hooker BlackHeart
  • REKUDO
  • Amp’d
  • Крыло Gripper
  • Hurst
  • REV Wheels
  • Anvil Off-Road
  • Finspeed
  • Lakewood
  • Rocket Racing Wheels
  • APR
  • Flowmaster
  • Legendary Wheels
  • Scott Drake
  • B&M
  • Flowmonster
  • Mallory
  • Simpson Racing
  • Baer Brakes
  • Flowtech Exhaust
  • Mr. Gasket
  • Sniper
  • Brawler
  • Охлаждение Frostbite
  • MSD
  • SPAL Fans
  • Bright Earth
  • GearFX Driveline
  • MSD Atomic
  • Speartech
  • Brothers Trucks
  • Halibrand
  • MSD DynaForce
  • Stilo
  • Carroll Shelby Wheels
  • HANS
  • NOS
  • Street Fire
  • CataClean
  • Hays
  • OG Innovations
  • STS Turbo
  • Classic Instruments
  • Hilborn
  • ProConnect
  • Superchips
  • Clearwater Lights
  • HK Wheels
  • Proforged
  • Tremec
  • Demon
  • Holley
  • Pulsar
  • Weiand
  • Detroit Speed ​​
  • Holley Classic Trucks
  • Quick Fuel Technology
  • White Box
  • DiabloSport
  • Holley EFI
  • Quick Time
  • XDR
• Выбор автомобиля

СПРОСИТЕ НАШИХ ЭКСПЕРТОВ

1-866-464-6553

---

Видеоролики

SPAL

Реле электрического вентилятора SPAL® 40 А, 12 В, однополюсный жгут проводов

Номер детали FRH Будь первым, кто напишет обзор

В наличии

Ваша цена

$69,33

Рекомендованная розничная продажа

77,03 $

Добавить в список желаний

Создать новый список

5

Выбросы

Эта деталь разрешена к продаже или использованию на транспортных средствах с контролируемыми выбросами, неуправляемых транспортных средствах (без контроля выбросов) и транспортных средствах, предназначенных только для гонок, поскольку она не влияет на выбросы транспортных средств и не подпадает под действие норм выбросов.

См. сведения о выбросах

Также куплено

spal

SPAL&#174 Монтажный кронштейн электровентилятора

spal

SPAL&#174 Электровентилятор

spal

SPAL&#174 Монтажный кронштейн электровентилятора

spal

SPAL&#174 Электровентилятор

holley efi

Датчик давления из нержавеющей стали 100 PSI

spal

SPAL&#174 Монтажный кронштейн электровентилятора

spal

SPAL&#174 Комплект жгута проводов электровентилятора

МСД

MSD Digital 6AL Система управления зажиганием — красный

holley sniper efi

Sniper EFI HyperSpark CD Зажигание

holley sniper efi

снайперская катушка зажигания EFI HyperSpark

Отзывы

Ваш отзыв

Заголовок

Обзор

Фотографии

*Бесплатная доставка и обработка предлагаются только в прилегающих районах США при заказе на сумму более 100 долларов США, за исключением распродажных деталей и негабаритных упаковок.

Некоторые детали не разрешены к использованию в Калифорнии или других штатах с аналогичными правилами.

Painless Performance 30117 Painless Performance Комплекты реле двойного включения электрического вентилятора

4,5 из 5 звезд ( 50 )

Номер детали: PRF-30117

• Картинки
• видео

Комплекты реле

• Видео

Комплекты реле

Обзор

Марка:

Безболезненное выступление

Номер детали производителя:

30117

Тип детали:

Переключатели вентиляторов

Линейка продуктов:

Безболезненные комплекты реле электрического вентилятора с двойной активацией

Summit Racing Артикул:

ПРФ-30117

СКП:

749823301177

Термовыключатель Тип:

Комплект управления вентилятором

Тип устройства отправки:

Врезной

Отправляющее устройство В комплекте:

Да

Размер резьбы передающего устройства:

3/8 дюйма NPT

Количество вентиляторов:

Двойной

Температура включения вентилятора (градусы F):

185 градусов по Фаренгейту

Температура выключения вентилятора (градусы F):

175 градусов по Фаренгейту

Реле В комплекте:

Да

Жгут проводов В комплекте:

Да

Переключатель ручного дублирования В комплекте:

№

Реле кондиционера В комплекте:

Да

Количество:

Продается комплектом.

Примечания:

Включает переходник с 1/2 дюйма NPT на 3/8 дюйма NPT.

Комплекты реле электрического вентилятора с двойной активацией безболезненной производительности

Комплекты реле электрического вентилятора с двойной активацией Painless Performance работают от термостатического переключателя и необходимы при добавлении кондиционера к вашему Hot Rod. Эти комплекты реле именно то, что вам нужно. Для установки требуется всего несколько минут. Ваш охлаждающий вентилятор включится, когда двигатель достигнет заданной температуры термостатического переключателя, установленного в головке двигателя, или когда кондиционер будет включен.

Комплекты включают:

* Реле 40 А с монтажным основанием
* 30-амперный автоматический выключатель защиты электровентилятора
* Жгут проводов с предварительным наращиванием и печатью
* Термостатический переключатель
* Переходник с 1/2 дюйма NPT на 3/8 дюйма NPT
* Монтажное оборудование и изолированные клеммы
* Иллюстрированная инструкция

Рекомендуется для вас

Приложения

Вопросы и ответы Задать вопрос о продукте

Задать вопрос

Вопрос какого типа вы хотите задать?

У меня есть вопрос
службы поддержки клиентов (заказ, доставка, возврат и т. д.). Вопрос по обслуживанию клиентов

— ИЛИ ЖЕ —

Я хотел бы спросить другие клиенты
вопрос об этом продукте . Вопрос, связанный с продуктом

отзывов Написать рецензию

Инструкции и калькуляторы

Инструкции

Инструкции для номера детали PRF-30117

• PRF-30117 152 КБ

Некоторые детали не разрешены к использованию в Калифорнии или других штатах с аналогичными законами/правилами.

Позвоните для заказа

Это заказная деталь. Вы можете заказать эту деталь, связавшись с нами.

Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции.

Варианты для международных клиентов

Варианты доставки

Если вы являетесь международным покупателем и отправляете на адрес в США, выберите «Доставка по США», и мы соответствующим образом оценим даты доставки.

• Международный доставка
• Доставка в США

Валютные опционы

Если вы являетесь международным клиентом и хотите изменить валюту, в которой отображаются цены, вы можете сделать это здесь. Обратите внимание, что расчетные цены будут указаны в долларах США.

AUD Австралийский долларBGN Болгарский левBRL Бразильский реалCAD Канадский долларCHF Швейцарский франкCNY Юань РенминбиCZK Чешская кронаDKK Датская кронаEUR ЕвроGBP Фунт стерлинговHKD Гонконгский долларHRK КунаHUF ФоринтIDR рупияILS Новый израильский шекельINR Индийская рупияISK Исландская кронаJPY ИенаKRW WonMXN Мексиканское песоMYR Малайзийский ринггитNOK Норвежская кронаNZD LesouK Новозеландский доллар ZlotPHP Филиппинский доллар КронаSGD Сингапурский долларTHB БатTRY Турецкая лираUSD Доллар СШАZAR Rand

«Блестящая идея» для быстрого обнаружения

Несмотря на все достижения в области двигателей внутреннего сгорания (ДВС) за более чем столетие, поршневой ДВС по-прежнему не очень термически эффективен, даже при работе на его наиболее эффективной нагрузке. Возможно, от 30% до 34% тепла от сжигания топлива преобразуется в механическую энергию, и даже часть этого тепла теряется из-за внутреннего трения двигателя в виде тепла. Это означает, что от 66% до 70% тепла сгорания теряется в атмосферу, в основном через выхлопные системы и системы охлаждения. Из этого отработанного тепла на двигателе с жидкостным охлаждением около половины уходит через систему охлаждения через радиатор.

Термин «радиатор » является неправильным, поскольку почти все тепло, которое он передает в атмосферу, осуществляется за счет принудительной конвекции. Я говорю «принудительно», потому что количество тепла, передаваемого в атмосферу, сильно зависит от количества воздуха, проходящего через трубки и ребра радиатора из-за движения автомобиля. Когда автомобиль неподвижен или движется медленно, через радиатор поступает недостаточно воздуха для надлежащего охлаждения двигателя, поэтому требуются некоторые средства для обеспечения дополнительного потока воздуха. Войдите в вентилятор радиатора.

В качестве примечания: однажды я продемонстрировал себе, что вентилятор радиатора не требуется ни для чего, кроме работы на холостом ходу или остановки и движения. Я сделал это, сняв вентилятор радиатора со своей машины и отправившись в поездку по пересеченной местности в середине лета. Стрелка температуры оставалась в норме на протяжении всей 4000-мильной поездки. Некоторые гонщики также снимают вентилятор с приводом от двигателя, поскольку вентилятор не требуется для скоростей гоночной трассы.

Моя копия 1927 года «Руководство для всех по эффективному управлению автомобилем» есть фотография современного двигателя Hupmobile с термосифонной системой охлаждения, которая не использует насос для циркуляции охлаждающей жидкости от двигателя к радиатору и обратно. Когда охлаждающая жидкость в двигателе нагревается, она расширяется и поднимается вверх по верхнему патрубку радиатора к радиатору, где по мере охлаждения охлаждающая жидкость сжимается и стекает вниз, в конечном счете, обратно в двигатель. Подавляющее большинство Ford Model T использовали аналогичную систему. Как и следовало ожидать, эта конструкция не пережила эволюцию ДВС. И у Hupmobile, и у Model T был охлаждающий вентилятор с приводом от двигателя, так что в таких вентиляторах нет ничего нового.

Несмотря на простоту и экономичность, вентиляторы с приводом от двигателя имеют некоторые недостатки. Диаметр вентилятора, количество лопастей, шаг лопастей и скорость вращения должны быть такими, чтобы вентилятор перемещал достаточно воздуха для отвода достаточного количества тепла от радиатора и конденсатора кондиционера при работе двигателя на холостом ходу или при медленном движении автомобиля. При более высоких оборотах и ​​скорости автомобиля вентилятор, который и так не нужен, просто шумит и тратит энергию. Более того, на высокопроизводительном двигателе вентилятор может перегружаться на высоких оборотах.

В современную эпоху вентиляторы с приводом от двигателя обычно устанавливались на носовой части вала насоса охлаждающей жидкости. Хотя это экономичный способ привода вентилятора, он заставляет вентилятор работать на частоте вращения насоса охлаждающей жидкости. Кроме того, любые силы дисбаланса в вентиляторе действуют на подшипник насоса. Эти силы дисбаланса увеличиваются с увеличением оборотов. Некоторые считают, что это является фактором относительно короткого срока службы насоса охлаждающей жидкости, связанного с некоторыми моделями автомобилей.

Для большинства моделей конструкция вентилятора с приводом от двигателя не претерпевала существенных изменений в течение десятилетий, пока в середине 19-го века на массовых автомобилях не появились вентиляторы с термостатическим управлением.50-е годы. Эта конструкция имеет муфту (также известную как муфта вентилятора) между вентилятором и его ведущим шкивом. Он работает как миниатюрная трансмиссионная гидромуфта, но с регулируемым уровнем жидкости. Когда температура воздуха на выходе из радиатора ниже определенной, муфта остается разомкнутой. По данным Hayden Automotive, типичная разъединенная муфта будет вращать вентилятор со скоростью от 30% до 50% его входной скорости вращения. Когда температура воздуха на выходе из радиатора достигает температуры включения, клапан с биметаллическим приводом внутри муфты открывается, пропуская масло к муфте, тем самым увеличивая скорость вращения вентилятора до 60–70 % входных оборотов в минуту. При увеличении скорости автомобиля и снижении температуры воздуха в радиаторе клапан закрывается, масло сливается и муфта размыкается. Когда муфта вентилятора отключается при более высоких оборотах и ​​скорости автомобиля, опасность превышения скорости вращения вентилятора сводится к минимуму.

Ниже приведены некоторые недостатки управляемых термостатом вентиляторов с приводом от двигателя:

• Достаточное количество муфт заменяется из-за потери масла и отказа вентилятора от включения.
• Термостатическая муфта относительно тяжелая и еще больше давит на конец вала насоса охлаждающей жидкости.
• В некоторых случаях, особенно без дополнительного электровентилятора, может наблюдаться временная потеря мощности кондиционера при остановке автомобиля и до срабатывания муфты вентилятора.

Разновидностью вентилятора с приводом от двигателя является вентилятор, управляемый модулем управления двигателем. По сути, биметаллический клапан в старой муфте вентилятора с термостатическим управлением заменен электромагнитным клапаном, управляемым электронным блоком управления. Этот тип муфты также известен как электровязкостная муфта вентилятора. Поскольку электровязкостная муфта вентилятора управляется ЭБУ, она может реагировать на многие входные данные, такие как температура окружающей среды, температура охлаждающей жидкости, давление кондиционера, скорость автомобиля, температура трансмиссионной жидкости и т. д. Кроме того, скорость вращения вентилятора контролируется ЭБУ, и коды DTC будут установлены, если вентилятор не будет реагировать должным образом и/или если возникнут какие-либо проблемы с цепью.

Хотя в некоторых серийных и нестандартных автомобилях использовались вентиляторы радиатора с электроприводом (некоторые в сочетании с вентилятором с приводом от двигателя), основным фактором распространения электрических вентиляторов радиатора стало появление поперечного расположения двигателя и переднего колеса. управлять транспортными средствами. Поперечно расположенному двигателю потребовалась бы сложная система шкивов и довольно длинный приводной ремень для привода вентилятора радиатора.

Несмотря на большое преимущество электрических радиаторных вентиляторов, заключающееся в том, что они работают (потребляют энергию) только тогда, когда это необходимо, они также имеют ряд недостатков:

• Они потребляют энергию генератора, часто когда генератор уже обеспечивает значительный ток для системы HVAC и фар.
• Вентилятор, двигатель и монтажная рама могут быть тяжелыми и дорогостоящими по сравнению со старыми вентиляторами с фиксированной скоростью и приводом от двигателя.
• Многие автомобили имеют двойные электрические вентиляторы радиатора, что еще больше увеличивает их вес и сложность.
• Их ремонт может быть более дорогостоящим; при условии обслуживания ремня вентилятора вентилятор старого образца обычно прослужит весь срок службы автомобиля.
• Они требуют некоторых средств контроля, которые, как мы увидим, могут быть довольно сложными.

Простейшей формой управления вентилятором радиатора является переключатель, который подает на вентилятор напряжение B+ всякий раз, когда водитель замыкает переключатель, независимо от положения ключа зажигания. Такое расположение встречается на некоторых гоночных автомобилях и нестандартных автомобилях. Недостатком, конечно, является то, что если переключатель оставить включенным, аккумулятор разрядится за несколько часов. Другое дело, что если водитель не будет усердно следить за ECT, двигатель перегреется.

Выше показано возможно лучшее устройство управления. (Примечание. На всех схемах в этой статье более жирные линии обозначают токи нагрузки, а более светлые линии обозначают управляющие токи.) В этой схеме, когда переключатель вентилятора работает, напряжение B+ подается на двигатель вентилятора через реле, управление которым источником питания (питания катушки) является шина зажигания. Таким образом, вентилятор выключается вместе с зажиганием независимо от положения переключателя управления, но ток вентилятора по-прежнему обеспечивается шиной аккумуляторов.

Обратите внимание, что сторона управления цепи защищена предохранителем отдельно от стороны тока вентилятора (темные линии). Конечно, если перегорит любой из предохранителей, вентилятор работать не будет. Также обратите внимание, что даже эта простая схема имеет ряд компонентов и электрических соединений (включая два заземления), все из которых необходимы для работы вентилятора. Сравните это со старым односкоростным вентилятором с приводом от двигателя, который работал бы при условии, что ремень вентилятора не порвался.

Следующий уровень управления электровентилятором показан на рис. 2 (ниже). Единственные различия между рис. 1 и 2 заключается в том, что был добавлен переключатель температуры, а также условия для кондиционирования воздуха. Я видел эти датчики температуры на выпускном отверстии двигателя, впускном и выпускном бачках радиатора и даже на неоригинальных переключателях, которые подсовывают датчик в верхний патрубок радиатора. Когда выключатель замыкается при повышении температуры охлаждающей жидкости, включается электровентилятор. В приложении OE нет переключателя с ручным управлением.

В пунктирной рамке на рис. 2 показан интерфейс с элементами управления кондиционером. Всякий раз, когда включается компрессор кондиционера, включается и электрический вентилятор. Недостаток этой схемы заключается в том, что вентилятор работает всякий раз, когда работает компрессор; это тратит энергию на скоростях шоссе, когда вентилятор не требуется. Думайте об изолирующем диоде в цепи как об электрическом обратном клапане, который пропускает ток только в одном направлении. Символ диода можно представить как стрелку, указывающую направление, в котором разрешено протекание тока. Без диода всякий раз, когда температурный выключатель закрывался для запуска вентилятора, работал бы и компрессор кондиционера!

Улучшенное устройство для управления вентилятором на автомобиле с кондиционером показано на рис. 3. Реле давления, которое замыкается при повышении давления кондиционера на стороне высокого давления, запускает вентилятор. На скоростях по шоссе, когда на конденсатор и радиатор поступает достаточный поток воздуха, переключатель остается разомкнутым, а вентилятор не работает. Когда автомобиль замедляется или останавливается, давление кондиционера повышается, и вентилятор работает независимо от температуры двигателя. В этой схеме диод не нужен. Обратите внимание на возрастающую сложность управления вентилятором, и это для одного односкоростного вентилятора.

Недостаток односкоростного вентилятора заключается в том, что его размер должен обеспечивать достаточный поток воздуха для наиболее тяжелых условий охлаждения — длительной стоянки в пробке в жаркий день с включенным на полную мощность кондиционером и полной загрузкой пассажиров, или, возможно, груженый автомобиль, взбирающийся на крутой холм на малой скорости. В большинстве других условий эксплуатации вентилятор перемещает больше воздуха, чем требуется, и, таким образом, расходует электроэнергию и создает чрезмерный шум. Двухскоростной вентилятор устраняет эти недостатки.

На рис. 4 ниже показана типичная схема двухскоростного вентилятора, где реле запитываются за счет коммутации напряжения на их обмотках. Некоторые производители предпочитают переключать заземление катушек реле. Это особенно верно для реле, запускаемых ЭБУ.

Резистор снижает напряжение на двигателе вентилятора, когда требуется низкая скорость. В некоторых двухскоростных схемах используется внешний резистор (как показано), а в некоторых используется либо трехпроводной двухскоростной двигатель, либо двигатель с внутренним резистором на низкоскоростном входном проводе.

Вентилятор будет работать на низкой скорости, когда давление кондиционера увеличится до значения, установленного реле давления кондиционера, или когда ECT увеличится до 205°F. В зависимости от применения реле давления кондиционера может быть подключено для работы вентилятора на низкой или высокой скорости.

Если ECT поднимается до 215°F, второй температурный переключатель замыкается, активируя высокоскоростное реле, а резистор шунтируется, обеспечивая полное напряжение на двигателе вентилятора.

В некоторых приложениях оба датчика температуры объединяются в одном корпусе с тремя проводами. Установки температурного переключателя различаются у разных производителей. Температура трансмиссионной жидкости или температура под капотом (IAT) не поступают в цепь.

При работе на любой из скоростей при выключенном зажигании вентилятор останавливается, поэтому функция охлаждения после работы невозможна. Эта схема сложнее, чем на рис. 3. Требуются третий предохранитель, резистор, второе реле и второй температурный выключатель.

У меня был интересный диагноз со схемой рис. 4. Владелец сообщил, что кондиционер работал нормально, когда автомобиль двигался, но при остановке на светофоре воздух, выходящий из кондиционера, постепенно нагревался. Когда он уезжал со света, кондиционер возвращался в нормальное состояние. Наконец, если автомобиль застрял в пробке, кондиционер постепенно нагревался, как на светофоре, но примерно через пять минут работы на холостом ходу возобновлял работу на минуту или около того! В чем дело?

Хотя рассматриваемый автомобиль OBD I не имел большого количества данных ECU, у него был PID для ECT, поэтому после того, как я выкопал подходящий адаптер диагностического разъема, я подключил свой старый сканер. Вооружившись ECT PID, цифровым мультиметром (DMM), термометром в воздуховоде кондиционера и электрической схемой, я приступил к проверке обнаруженных симптомов.

Управление транспортным средством подтвердило, что кондиционер работает нормально и ЕСТ соответствует требованиям. Пока я добирался до служебного отсека, кондиционер уже нагревался. Когда ECT превысил 205 ° F, вентилятор не запустился, как предполагалось. Я также заметил, что муфта компрессора кондиционера вскоре вышла из строя.

Остановка автомобиля на холостом ходу еще на несколько минут привела к включению вентилятора на высокой скорости и возобновлению работы кондиционера. Быстрая проверка схемы компрессора кондиционера показала еще одно реле давления, которое отключает компрессор, когда давление кондиционера становится слишком высоким. По-видимому, когда вентилятор не включился на малой скорости, когда это должно было произойти из-за повышения давления кондиционера, и ЕСТ, и давление кондиционера продолжали расти, затем реле высокого давления кондиционера отключило компрессор. . Когда температура охлаждающей жидкости достигла 215°F (установка переключателя высокой скорости вентилятора), переключатель высокой скорости замкнулся и включил вентилятор на высокой скорости.

При работе вентилятора на высокой скорости произошли две вещи: давление кондиционера упало ниже значения, установленного выключателем компрессора, и ЕСТ упало ниже значения, установленного переключателем высокой скорости вентилятора. Кондиционер снова начал работать до тех пор, пока вентилятор не выключился. Цикл повторится.

Теперь я понял, что происходит, но почему? Я дал вещам остыть и обдумал свой следующий шаг.

Взглянув еще раз на рис. 4 и зная симптомы, мы можем сделать следующий вывод: Поскольку вентилятор работает на высокой скорости, предохранитель F3, двигатель вентилятора и заземление вентилятора G2 исправны. Заземление G1, обеспечивающее заземление обеих катушек реле, также подходит. И предохранитель F1, который подает питание на оба реле, тоже исправен.

Чтобы реле низкой скорости не срабатывало, реле давления кондиционера и реле температуры низкой скорости должны быть неисправными, при условии отсутствия обрыва в проводке между предохранителем F1 и катушкой реле. Неисправное реле низкой скорости, перегоревший предохранитель F2 или обрыв резистора вентилятора не позволили бы вентилятору работать на низкой скорости — опять же, при условии отсутствия проблем с проводкой.

Быстрым визуальным осмотром установлено, что реле низкой скорости и резистор на месте, а предохранитель F2 оказался хорошим . Поэтому я настроил цифровой мультиметр на напряжение и подключил его отрицательный провод к отрицательной клемме аккумулятора.

Опыт и простота доступа к компонентам должны учитываться при выполнении диагностических шагов. В данном случае наиболее доступными компонентами были предохранитель F2 и резистор вентилятора. Реле вентилятора низкой скорости, к которому легко получить доступ, необходимо снять для проверки, и я не верю в нарушение цепи, по крайней мере, во время предварительной диагностики.

Учитывая, что F2 оказался исправным, я перезапустил немного остывший двигатель и включил кондиционер, подсоединив положительный провод цифрового мультиметра к точке A, входу резистора вентилятора. Цифровой мультиметр показал 0В. Поскольку PID ECT был ниже 205 ° F, я ожидал, что реле давления кондиционера закроется, активирует реле низкой скорости, подаст напряжение на резистор вентилятора и запустит вентилятор вскоре после включения кондиционера.

Действительно, очень скоро я измерил напряжение на шине батареи в точке A, доказав, что реле низкой скорости срабатывало, но вентилятор не работал на низкой скорости. Перемещение положительного провода цифрового мультиметра в точку B показало 0 В, поэтому я пришел к выводу, что резистор был разомкнут. Новый резистор восстановил нормальную работу, но так как мне все равно нужно было проверить свой ремонт, то при проверке я сделал еще пару проверок.

К тому времени, когда новый резистор был найден и установлен, все остыло до температуры окружающей среды. Я завел двигатель и включил кондиционер. Вскоре после этого вентилятор включился на низкой скорости, поэтому я выключил кондиционер, и вентилятор вскоре остановился. Когда ECT PID достиг 207 ° F, вентилятор снова включился, снова на низкой скорости. Во время работы вентилятора я измерил напряжение в точках A и F. Точка A примерно указывала на напряжение на шине батареи, а точка F показывала практически 0 В, установив при нагрузке схемы , что у нас была хорошая мощность и заземление на двигатель вентилятора. Транспортное средство было отправлено — дробовик не требуется.

Опыт показал, что при выполнении этой работы неисправен резистор вентилятора, который представляет собой сильноточный тип, требующий прохождения через него охлаждающего воздуха. Но что, если во время диагностики цифрового мультиметра я не измерил напряжение на шине аккумулятора в точке А? Я бы переместил положительный провод цифрового мультиметра в легкодоступную точку C, а затем в точки D и E. Для доступа к D или E на этом автомобиле потребовалось бы снять низкоскоростное реле, чтобы получить доступ к его гнезду. Отсутствие напряжения на D означает, что реле не находится под напряжением, что указывает на проблему с реле давления кондиционера, низкоскоростным температурным реле или соединительной проводкой. Мы уже знаем, что предохранитель F1 исправен. Отсутствие напряжения на E указывает на плохое соединение между шиной батареи и E, что маловероятно, потому что реле высокой и низкой скорости вентилятора находятся рядом друг с другом на панели предохранителей/реле, и мы знаем, что вентилятор работает на высокой скорости. .

Измерение напряжения как на D, так и на E предполагает наличие неисправного реле, а уже снятое реле будет либо проверено, либо заменено заведомо исправным устройством. В предыдущих статьях я утверждал, что два реле с одинаковой конфигурацией контактов, размером и цвет не означает, что они взаимозаменяемы. Это особенно важно для реле, управляемых ЭБУ, поскольку такие реле обычно снабжены защитой от перенапряжения для защиты полупроводниковых выходов ЭБУ.

Хотя схема на рис. 4 довольно сложна, она по-прежнему не обеспечивает выбег одиночного вентилятора, сдвоенных вентиляторов, горячую трансмиссионную жидкость и т. д. Некоторые автомобили имеют функцию выбега на электровентиляторах. ), где вентилятор(ы), если они работают при выключенном двигателе, будут продолжать работать в течение периода, зависящего от ECT и/или температуры под капотом во время выключения двигателя.

На рис. 5 показана следующая эволюция управления электрическим вентилятором — вентилятор, управляемый ЭБУ. Эта схема является изображением одного из популярных азиатских автомобилей последней модели с двумя двухскоростными вентиляторами. Эта схема управления используется уже более десяти лет, поэтому таких транспортных средств существует множество. (Спасибо другу и члену iATN Холлису Дэвису за предоставленную мне эту схему для справки.) температура жидкости, температура окружающей среды, IAT, скорость автомобиля и т. д., почему бы не позволить ECU решать, когда и на какой скорости запускать вентилятор(ы)?

Как показано на рис. 5, теперь у нас есть четыре предохранителя и три реле. Из трех реле два являются типичными, нормально разомкнутыми типами, а третье (быстродействующее реле) представляет собой переключающее реле формы C. Реле, которые управляются ECU, коммутирующим заземление катушек, имеют ограничительные диоды для защиты полупроводниковых переключателей в ECU.

Поскольку обмотки реле питаются от шины зажигания, вентиляторы могут работать только при включенном зажигании, поэтому данная конструкция не обеспечивает охлаждения после прогона. Если бы F1 и F3 питались от шины аккумуляторов, система могла бы обеспечить работу вентилятора при выключенном зажигании.

Как это схема двухскоростного вентилятора? Там нет вентиляторных резисторов или двухскоростных вентиляторов. Вентиляторы питаются от аккумуляторной шины, и каждый вентилятор имеет индивидуальный предохранитель F2 (главный вентилятор) и F4 (дополнительный вентилятор) — за исключением работы на низкой скорости!

Реле температуры и давления отсутствуют. ECT и давление кондиционера подаются на ECU от трехпроводных датчиков (не показаны на рисунке) по опорной цепи 5V ECU. ЭБУ получает данные о скорости автомобиля и температуре трансмиссионной жидкости от модуля управления трансмиссией, а также входные данные о работе кондиционера от модуля HVAC через входы последовательной шины.

См. рис. 6 (красным цветом показаны пути тока вентилятора для работы на низкой скорости). Для работы обоих вентиляторов на низкой скорости ЭБУ включает реле дополнительного вентилятора, заземляя его катушку. F4 обеспечивает ток через замкнутые контакты реле вспомогательного вентилятора для запуска вспомогательного вентилятора. Но то, что, как вы ожидаете, должно быть проводом заземления для вспомогательного вентилятора, не идет на землю. Вместо этого ток вентилятора идет на обесточенное быстродействующее реле, через его нормально замкнутые контакты и оттуда на основной вентилятор, а затем на массу на G3! Таким образом, для работы обоих вентиляторов на низкой скорости ЭБУ соединяет их последовательно, тем самым уменьшая доступное напряжение для каждого вентилятора. Для работы на малых оборотах предохранитель F4 обеспечивает ток для обоих вентиляторов.

Для работы на высокой скорости (рис. 7 — пути тока вентилятора снова выделены красным) ЭБУ включает все три реле, и путь тока больше соответствует ожидаемому, за исключением того, что предусмотрен путь заземления для вспомогательного вентилятора. нормально разомкнутыми контактами быстродействующего реле.

У меня была еще одна интересная диагностика схемы на рис. 5, которая действительно подтвердила необходимость получения точной информации о схеме, а также понимания того, как работает схема управления вентилятором. Я сделал замену радиатора и термостата вместе с промывкой охлаждающей жидкости и проверял свою работу после проверки герметичности заполненной и прокачанной системы. Несмотря на то, что о проблемах с вентиляторами радиатора не сообщалось, я хотел убедиться, что они работают, прежде чем выпускать автомобиль. Вентиляторы нужно было снять для замены радиатора, и я хотел избежать встречи с «Эвереттом Синчу», «любимым» клиентом каждого техника.

Итак, я дал машине поработать на холостом ходу с выключенным кондиционером, ожидая, что оба вентилятора радиатора включатся на низкой скорости, когда все прогреется, и они действительно так и сделали. Когда вентиляторы работали правильно на низкой скорости, ECT был снижен настолько, что вентиляторы остановились, поэтому не было необходимости в работе на высокой скорости. Затем я подключил свой двунаправленный сканер и приказал вентиляторам работать на высокой скорости. Включился только главный вентилятор! Какого черта!

Зная, что оба вентилятора при необходимости включаются на низкой скорости, мы можем сделать несколько выводов о вспомогательном вентиляторе, не проводя никаких испытаний: Двигатель вентилятора исправен. Предохранитель F4 исправен, реле вспомогательного вентилятора получает питание (вентилятор работает на низкой скорости). И проводка между точками А и Б в порядке.

Это говорит о том, что путь заземления вспомогательного вентилятора может быть неисправен. Обратите внимание, что путь заземления к G2 через нормально разомкнутые контакты высокоскоростного реле используется только тогда, когда вспомогательный вентилятор работает на высокой скорости. Кроме того, высокоскоростное реле могло быть неисправно, но проще всего получить доступ и проверить заземление реле вспомогательного вентилятора.

Мне повезло в том, что двухпроводной разъем вспомогательного вентилятора был довольно легко доступен под капотом, даже нам не нужно было даже поднимать автомобиль. С моим цифровым мультиметром, настроенным на напряжение, и его отрицательным проводом на отрицательной клемме аккумулятора, с соответствующим адаптером на положительном проводе цифрового мультиметра, я тщательно исследовал точку C на рис. 7 с включенным ключом и сканером, управляющим работой высокоскоростного вентилятора.

Когда главный вентилятор ревет на высокой скорости, я измерил напряжение батареи в точке C, что указывало на плохой контакт где-то между разъемом вспомогательного вентилятора и землей G2. Единственными промежуточными соединениями между точками C и G2 на заводской схеме вентилятора были соединения на реле высокой скорости вентилятора. Вместо того, чтобы удалить реле и нарушить цепь, я вместо этого нашел G2, к которому было довольно легко добраться. Я прощупал ушко разъема провода на G2 и снова измерил напряжение аккумулятора. Земля G2, которая выглядела совершенно нормально, была плохой и, скорее всего, была плохой, когда транспортное средство прибыло. Разборка, очистка и повторное подключение G2 восстановили высокоскоростную работу вспомогательного вентилятора, и теперь, наконец, транспортное средство было готово к отправке, и вероятность визита г-на Синчу был сведен к минимуму.

Если бы я не измерил напряжение батареи на G2, моим следующим шагом было бы отключить высокоскоростное реле, чтобы определить, не работает ли реле или его нормально разомкнутые контакты неисправны. Поскольку один и тот же выход ECU управляет как реле главного вентилятора, так и реле высокой скорости, я знал, что выход ECU исправен, потому что главный вентилятор работал на высокой скорости. Точно так же я знал, что предохранитель F1 исправен, потому что предохранитель питает как главное реле вентилятора, так и реле высокой скорости.

Последняя эволюция управления электрическим вентилятором радиатора устранила все реле и позволила ЭБУ управлять вентилятором (вентиляторами) напрямую через модуль управления вентилятором, который либо встроен в вентилятор, либо установлен отдельно.
