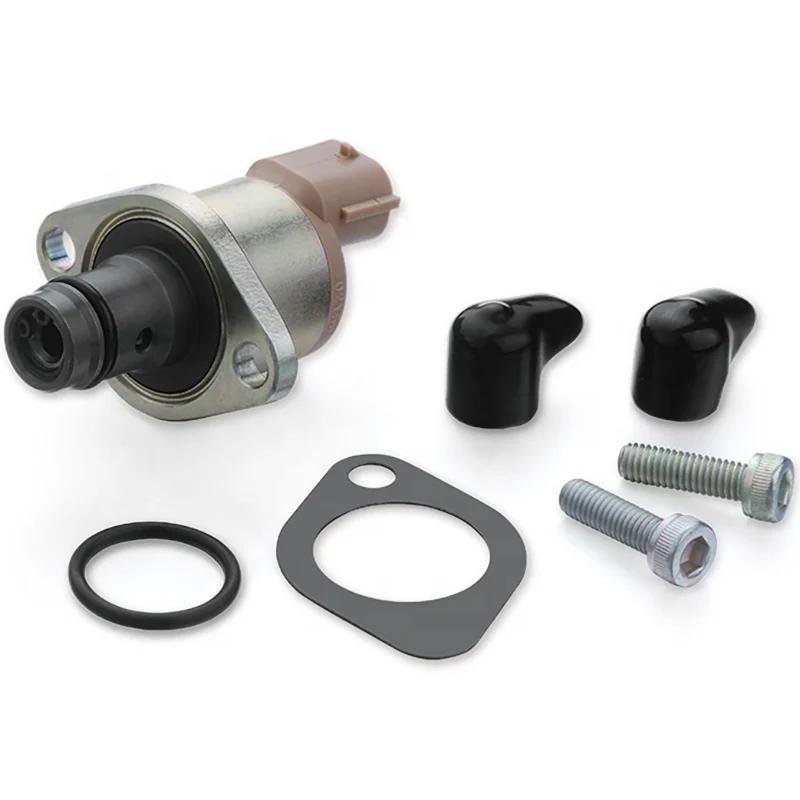

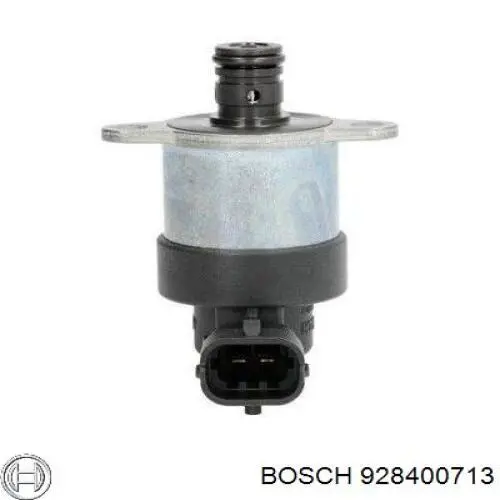

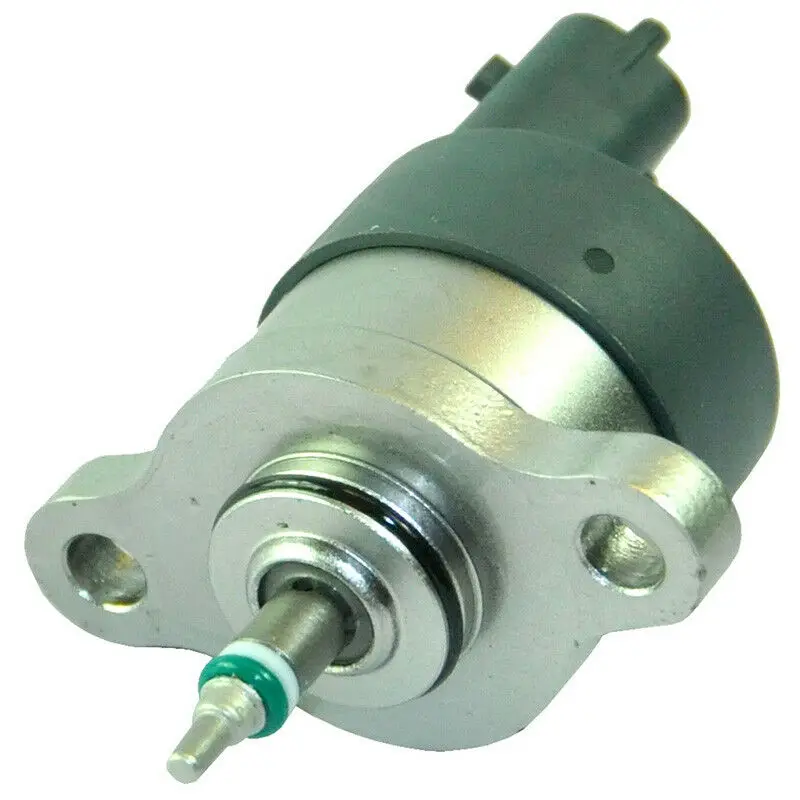

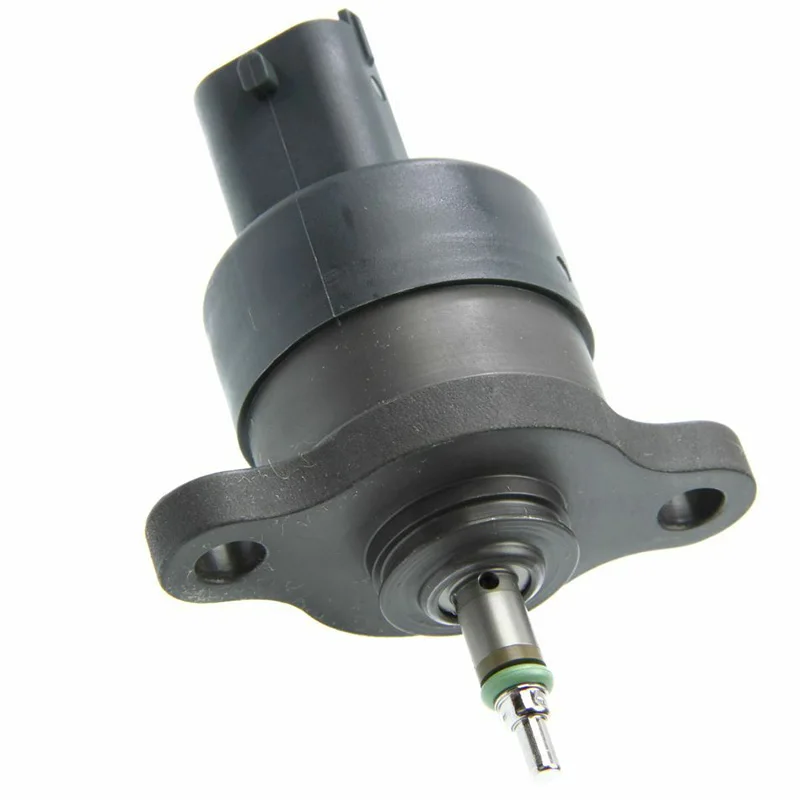

Клапан регулятора давления CRD (Bosch)

• Дом
• Библиотека
• Автомобильные пошаговые испытания
• Клапан регулятора давления CRD (Bosch)

Целью этого теста является оценка работы клапана регулирования давления (PRV) дизельного двигателя с общей топливной рампой (CRD) Bosch на основе напряжения и режима работы в условиях работы двигателя.

Как выполнить тест

Просмотрите рекомендации по подключению.

1. Используя данные производителя, определите сигнальную цепь управления клапаном регулятора давления в топливной рампе.
2. Подключите PicoScope к каналу A . к сигнальной цепи управления клапаном регулятора давления.
3. Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и настроен на захват вашего сигнала.
4. Запустите область , чтобы увидеть данные в реальном времени.
5. Включите зажигание и подождите, пока погаснет индикатор свечи накаливания (если применимо).
6. Запустить двигатель.
7. С вашей осциллограммой на экране остановить прицел.
8. Выключите двигатель.
9. Используйте инструменты Waveform Buffer, Zoom и Measurements для изучения формы сигнала.

Пример сигнала

Примечания к форме сигнала

Этот известный исправный сигнал имеет следующие характеристики:

• Переключаемое заземление, напряжение с широтно-импульсной модуляцией (ШИМ) с фиксированным циклическим периодом, в течение которого напряжение переключается между положительным напряжением батареи около 15 В и близким к аккумулятору. отрицательный чуть выше 0 В.
• Период, в течение которого сигнал находится около 0 В относительно общего периода цикла, указывает на режим работы ШИМ-сигнала. В этом примере примерно пятая часть каждого цикла проходит вблизи 0 В, поэтому коэффициент заполнения ШИМ составляет около 20 %.
• Сигнал повторяется пять раз за период 5 мс, что указывает на то, что его базовая частота равна 1000 Гц.

Библиотека сигналов

Перейдите к строке раскрывающегося меню в левом нижнем углу окна Библиотека сигналов и выберите Форма сигнала давления регулятора давления топлива .

Дополнительные указания

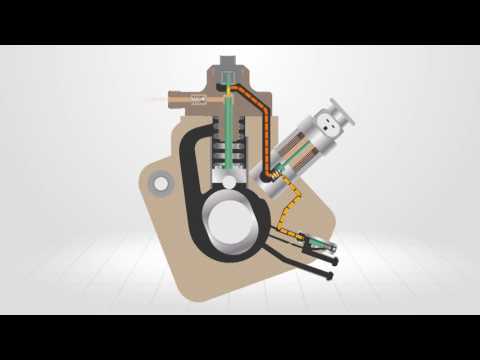

В дизельной системе Common Rail модуль управления двигателем (ECM) использует клапан регулятора давления для управления давлением топлива в системе Common Rail. Когда контроллеру ЭСУД необходимо снизить давление, клапан открывается, и излишки топлива сбрасываются в систему возврата топлива. И наоборот, когда требуется повышенное давление, клапан закрывается.

Положение клапана регулятора давления определяется действием соленоида на пружину. В этих устройствах клапан будет перемещаться из своего положения по умолчанию, открытого или закрытого, в зависимости от приложения, когда ток протекает через соленоид. Чем больше ток, тем больше смещение клапана. Таким образом, в некоторых системах увеличение тока приведет к тому, что клапан станет более открытым, тогда как в других это приведет к тому, что клапан станет более закрытым.

Контроллер ЭСУД может эффективно управлять током в цепи с помощью ШИМ-сигнала, и при заданной электрической нагрузке чем больше рабочий период, тем больше средний ток, протекающий через цепь.

С переключаемой цепью, активируемой заземлением, соленоид питается от постоянного положительного заряда батареи с одной стороны, а с другой стороны ECM модулирует путь к земле, создавая ток. Следовательно, клапан находится под напряжением на , когда сигнал срабатывания находится при отрицательном напряжении батареи и обесточен выключено , когда сигнал срабатывания находится на положительном напряжении батареи. Следовательно, чем больше рабочий цикл, тем больше ток в цепи и смещение клапана от его положения по умолчанию.

Контроллер ЭСУД будет изменять режим работы в зависимости от частоты вращения двигателя, условий нагрузки и температуры, а также требуемого водителем крутящего момента и положения педали акселератора.

Конкретные условия испытаний и результаты см. в технических данных автомобиля.

Диагностические коды неисправностей

Выбор диагностических кодов неисправностей (DTC), связанных с компонентами:

P0087 — датчик давления в топливной рампе или давление в рампе слишком низкое

P0088 — датчик давления в топливной рампе или давление в рампе слишком высокое

P0090 — Цепь управления регулятора давления в топливной рампе

P0091 — Низкий уровень сигнала в цепи регулятора давления в топливной рампе

P0092 — Высокий уровень сигнала в цепи регулятора давления в топливной рампе

P0093 – Обнаружена утечка в топливной системе – большая утечка

P0094 – Обнаружена утечка в топливной системе – небольшая утечка

GT055-EN

Отказ от ответственности
Этот раздел справки может быть изменен без уведомления. Информация внутри тщательно проверяется и считается достоверной. Эта информация является примером наших исследований и выводов и не является окончательной процедурой. Pico Technology не несет ответственности за неточности. Каждое транспортное средство может быть разным и требует уникального теста настройки.

Подходящие аксессуары

Помогите нам улучшить наши тесты

Мы знаем, что наши пользователи PicoScope умны и креативны, и мы будем рады получить ваши идеи по улучшению этого теста. Нажмите кнопку Добавить комментарий , чтобы оставить свой отзыв.

Добавить комментарий

Как работает регулятор давления топлива?

Должен ли я обновить регулятор давления топлива?
Нам часто задают вопросы о нашем регуляторе давления топлива, о том, как он работает, какую роль он играет в топливной системе и почему мы обещаем, что он подходит даже для двигателей мощностью более 1000 л. с.

Здесь мы рассмотрим основы, как это работает, как это работает в топливной системе и объясним различные части. Многие из доступных онлайн-руководств в Интернете устарели, описывая старые конструкции, и во многих случаях они не применимы к современным системам впрыска. Мы решили создать собственное руководство с гладкой и понятной графикой, чтобы заполнить пробел.

Для чего нужен регулятор давления топлива?
Регулятор давления топлива является обязательным элементом для любой системы EFI, без него топливная рампа не сможет создать достаточное давление для поддержки форсунок достаточным количеством топлива, вместо этого топливо будет поступать прямо через не доходит до форсунок.
С другой стороны, полностью блокируя проход в топливный бак, топливный насос будет пытаться нагнетать слишком много топлива в форсунки, что приведет к их отказу.
Для обеспечения правильной топливно-воздушной смеси необходимо надлежащее давление топлива во всех ситуациях, как на низких, так и на высоких оборотах, независимо от выходной мощности. Именно здесь регулятор давления топлива выполняет свою работу, адаптируя подачу топлива к потребности в топливе.

Что такое регулятор давления топлива и как он работает?
Регулятор давления топлива используется для поддержания стабильной подачи топлива даже при резких изменениях потребности в топливе. Диафрагма регулятора давления топлива имеет две стороны/камеры, одна сторона находится под давлением из топливной рампы, а другая сторона подвергается вакууму/давлению наддува из впускного тракта — между дроссельной заслонкой и впускным отверстием. Идеальным соотношением является соотношение 1:1. Регулятор давления топлива регулирует давление топлива в зависимости от давления воздуха/наддува, что приводит к тому, что топливная форсунка может поддерживать идеальное соотношение между топливом и наддувом.

Регулятор давления топлива состоит из диафрагмы, которая управляет «шаровым седлом» перепускного клапана и, как показано на рисунке ниже, может открываться и закрываться, чтобы регулировать постоянную подачу топлива.
Когда давление (наддув) подается на верхнюю часть регулятора, диафрагма, которая прикреплена к перепускному клапану, пружина сжимает диафрагму и уменьшает количество избыточного топлива, это заставляет топливные насосы работать интенсивнее, пока топливо давление увеличивается линейно по мере увеличения давления наддува во впускном коллекторе.

Как узнать, какое давление топлива показывает мой регулятор?
Как и большинство регуляторов, наш FPR имеет удобный порт для подключения манометра топлива или, в качестве альтернативы, датчика давления топлива для цифрового выхода.

Как движется диафрагма в регуляторе давления топлива?

Обратите внимание на разноцветные метки потока.

Каковы основные части регулятора давления топлива?

Чем этот регулятор давления топлива отличается от дешевой копии?
Регулятор давления топлива большего размера может работать с большим потоком и более высоким давлением при сохранении соотношения 1:1. Часто более дорогие регуляторы давления топлива могут выдерживать большее количество видов спиртового топлива, такого как этанол и метанол, в то время как более дешевый регулятор, подвергающийся воздействию этих видов спиртового топлива, часто ломает диафрагму, что может привести к серьезному повреждению вашего двигателя.

Мы разработали наш FPR для систем с высокими требованиями, с той же отличительной чертой, что и все наши продукты. Мы даже сделали этот 1000HP+ одобренным.

Как убедиться, что он способен развивать мощность более 1000 л.с.?
Мы разработали наш регулятор давления топлива, ориентируясь на создание самого лучшего, самого надежного и точного регулятора на рынке. И с более чем тысячей проданных регуляторов, тысячами и тысячами миль драг-рейсинга, дрифта, трек-дней и на улице, мы можем гарантировать, что наш регулятор одобрен на 1000 л.с.!

 » Размеры всех внутренних компонентов увеличены в сочетании с высококачественными материалами, а тот факт, что мы производим регулятор давления топлива на собственном производстве, делает наш регулятор особенным. »

• Регулятор давления топлива FPR100s AN-6

  € 348,75

• Регулятор давления топлива ФПР100м АН-8

  € 356,25

• Регулятор давления топлива FPR100x AN-10

  € 361,25

• Датчик давления топлива 7 бар / 100 фунтов на квадратный дюйм

  € 61,25

Было ли это руководство полезным для вас?

Пожалуйста, присылайте нам свои отзывы и комментарии по адресу tech@nukeperformance. com.

Как работают регуляторы давления топлива

Скрытое содержание энергии в бензине фиксировано — 124 000 БТЕ — и количество лошадиных сил, которое вы можете получить, зависит от того, сколько топлива ваш двигатель может сжечь с течением времени. Слишком много топлива, и двигатель работает богато и неэффективно. Слишком мало, и он работает скудно. Это должно быть правильно.

Вот где в игру вступает регулятор давления топлива. По сути, есть несколько способов регулировать давление топлива. Высококлассные гоночные автомобили используют полностью электронное управление. Автомобили с впрыском топлива могут использовать механические и вакуумные регуляторы давления. Карбюраторным двигателям тоже нужны регуляторы давления, но там правила немного другие.

Чтобы узнать больше о регулировании давления топлива, мы встретились с Крисом Миллсом, старшим специалистом по техническим продуктам компании DeatschWerks, которая специализируется на решениях для высокопроизводительных топливных систем.

Для работы топливной системы с регулируемым давлением в ней должны быть подающая и обратная линии. Настоящие безвозвратные системы не имеют внешних регуляторов, потому что они управляются компьютером. Их можно найти на гоночных автомобилях высокого класса. В большинстве гоночных автомобилей НАСА используются механические или вакуумные регуляторы с линиями подачи и возврата.

«Чтобы работал регулятор давления топлива, он должен иметь возможность выпуска воздуха. Он должен иметь возможность куда-то отправлять ненужное или ненужное топливо», — сказал Миллс. «В некоторых из более поздних автомобилей последних моделей они называются безвозвратными, но на самом деле у них у всех есть возврат. Он просто находится в баке, поэтому единственное топливо, которое у вас физически покидает бак, — это то, что будет использоваться двигателем. Он просто возвращается внутренне».

Механический регулятор давления топлива представляет собой простое устройство. Внутри у вас есть пружина, которая управляет диафрагмой. Эта пружина имеет заданную жесткость пружины, и вы регулируете давление топлива, регулируя натяжение внутренней пружины. Давление в топливной рампе за форсунками определяется настройкой пружины внутри регулятора.

«Вы предварительно натягиваете пружину», — сказал Миллс, добавив, что в регуляторах DeatschWerks используется шарикоподшипник между винтом и шляпкой пружины для более плавной работы. «По сути, вы берете линейную пружину и предварительно нагружаете ее, так что по мере сжатия пружины требуется большее давление для ее дальнейшего сжатия, и это действительно все, что вы делаете. Когда вы затягиваете пружину, это увеличивает давление, при котором открывается внутренняя диафрагма. При затягивании давление топлива растет. Когда вы ослабляете его, давление топлива падает».

Давление топлива на стороне подачи падает, когда вы позволяете большему давлению сбрасываться на сторону возврата. И наоборот, давление повышается, когда вы пропускаете меньшее количество топлива.

«Давление топлива присутствует из-за сопротивления в системе», — сказал Миллс. «Многие люди думают, что топливный насос создает давление топлива, но это не так. Все, что делает топливный насос, это вращается и выбрасывает топливо. Это просто снабжение. На самом деле сопротивление в топливной системе создает давление топлива, поэтому, если у вас нулевое сопротивление, у вас нулевое давление. Если у вас есть все сопротивление, то у вас в основном столько давления топлива, сколько насос может продолжать подавать топливо».

Во многих заводских регуляторах давления также используется вакуумная камера. При полностью открытой дроссельной заслонке, когда вакуум падает до нуля, это позволяет давлению топлива повышаться в соответствии с потребностями двигателя. Многие регуляторы послепродажного обслуживания, например, от DeatschWerks, имеют диафрагму, которая соответствует вакууму и наддуву. Разница в том, что регулируемый регулятор вторичного рынка может регулировать открытие этой диафрагмы с помощью предварительной нагрузки на систему.

Размер ваших топливопроводов также имеет отношение к давлению, объяснил Миллс. Чем меньше топливопровод, тем больше падение давления на заданной длине трубопровода. Миллс сказал, что, когда DeatschWerks указывает размер топливопровода, он нацелен на перепад давления в 1 фунт на квадратный дюйм.

С впрыском топлива это не так важно, но большинство карбюраторов работают при давлении от 4 до 12 фунтов на квадратный дюйм. Если у вас есть падение давления на 4 фунта на квадратный дюйм, вы только что потеряли большой процент давления, необходимого карбюратору. По словам Миллса, регуляторы давления топлива для карбюраторных двигателей имеют гораздо более легкие внутренние пружины, максимальное давление топлива составляет около 20 фунтов на квадратный дюйм.

DeatschWerks производит регулятор DWR1000 для двигателей мощностью до 1000 л.с. и DWR2000 для двигателей мощностью от 750 до 2000 л.с. DWR2000C предназначен для карбюраторных двигателей. Разница между 1000 и 2000? Размеры портов на 2000 больше.

Потому что, как мы знаем, энергоемкость бензина фиксирована.
